Magyar. Tartalomjegyzék. 1. fejezet Figyelem. 5. fejezet A kamera előkészítése. 2. fejezet A kamera megismerése

Átírás

1 Tartalomjegyzék 1. fejezet Figyelem 1-1 Figyelem Mielőtt használná a kamerát A kamera használatakor figyeljen a következőkre A csomag tartalma fejezet A kamera megismerése 2-1 Elölnézet, Hátulnézet Műszaki adatok Rendszerkövetelmények fejezet Kezelőszervek, működés és kijelzés 3-1 LED kijelzők LCD monitor kijelző Tápfeszültség Rekeszzár gomb Üzemmód tárcsa MENU/ENTER gomb Vaku gomb Üzemmód kijelzés gomb Makró gomb fejezet Navigációs üzemmódok és menük 4-1 Üzemmód kiválasztása Felvétel üzemmód Lejátszás üzemmód Mozgókép üzemmód Beállítás üzemmód fejezet A kamera előkészítése 5-1 Tartószíj felerősítése Elemek behelyezése Memóriakártya behelyezése és eltávolítása OSD (funkciókiírás képernyőn) nyelvének beállítása Dátum/idő beállítása fejezet Bevezetés a készülék használatába 6-1 Beállítás üzemmód Felvétel üzemmód Lejátszás üzemmód Mozgókép üzemmód PC üzemmód TV kimenet működése fejezet Illesztőprogram telepítése 7-1 Kamera illesztőprogram telepítése személyi számítógéphez Alkalmazások telepítése személyi számítógéphez Fényképek letöltése a kameráról 30-1-

2 1. fejezet Figyelem Kérjük, olvassa el figyelmesen ezt az útmutatót, mielőtt használná a kamerát; valamint kövesse a tanácsokat a helytelen használatból eredő meghibásodások elkerülése érdekében. 1-1 Figyelem A kamerához mellékelt, szoftvereket tartalmazó CD-ROM kizárólag PC-n használható. Lemez-, illetve CD-lejátszóban történő használata a berendezés meghibásodását okozhatja. Jelen kamera precíziós elektronikus készülék. Ne próbálja azt egyedül megszerelni, mivel a burkolat felnyitása vagy eltávolítása áramütéshez és egyéb veszélyekhez is vezethet. Tűz elkerülése érdekében ne tegye ki a kamerát közvetlen napfénynek. 1-2 Mielőtt használná a kamerát A tényleges felvétel előtt próbáljon készíteni néhány tesztképet. Mielőtt fontos eseményekről (pl. esküvő, vakáció) készítene képeket, előtte tesztelje a készüléket, hogy meggyőződjön annak megfelelő működéséről. A termék helytelen működése által okozott bármilyen veszteségért (pl. a fényképezés költségeiért vagy az amiatt bekövetkező haszonvesztésért) vállalatunk nem vállal felelősséget és nem nyújt kártérítést. Szerzői jogi információk Hacsak nem egyezett meg külön a jogos tulajdonossal, jelen digitális kamerával készített képeket nem használhatja szerzői jogi törvényeket sértő célokra. Továbbá, amennyiben egy helyszínen feltüntették a Fényképezés tilos! korlátozást, akkor nem rögzíthet semmilyen élő előadást, improvizációt vagy kiállítást, még személyes célra sem. A memóriakártyára kerülő vagy onnan származó képeket illetve adatokat a szerzői jogi törvényeknek megfelelően kell kezelni. Megjegyzések az LCD (folyadékkristályos) kijelzővel kapcsolatban 1. Ha a folyadék érintkezik a bőrrel: Törölje szárazra a bőrt egy kendővel, majd bő vízzel mossa le. 2. Ha a folyadék a szembe kerül: Öblítse ki azonnal tiszta vízzel legalább 15 percen keresztül, majd forduljon orvoshoz amint lehetséges. 3. Ha véletlenül lenyeli a folyadékot: Öblítse ki a szájüreget, igyon sok vizet, majd forduljon orvoshoz amint lehetséges. -2-

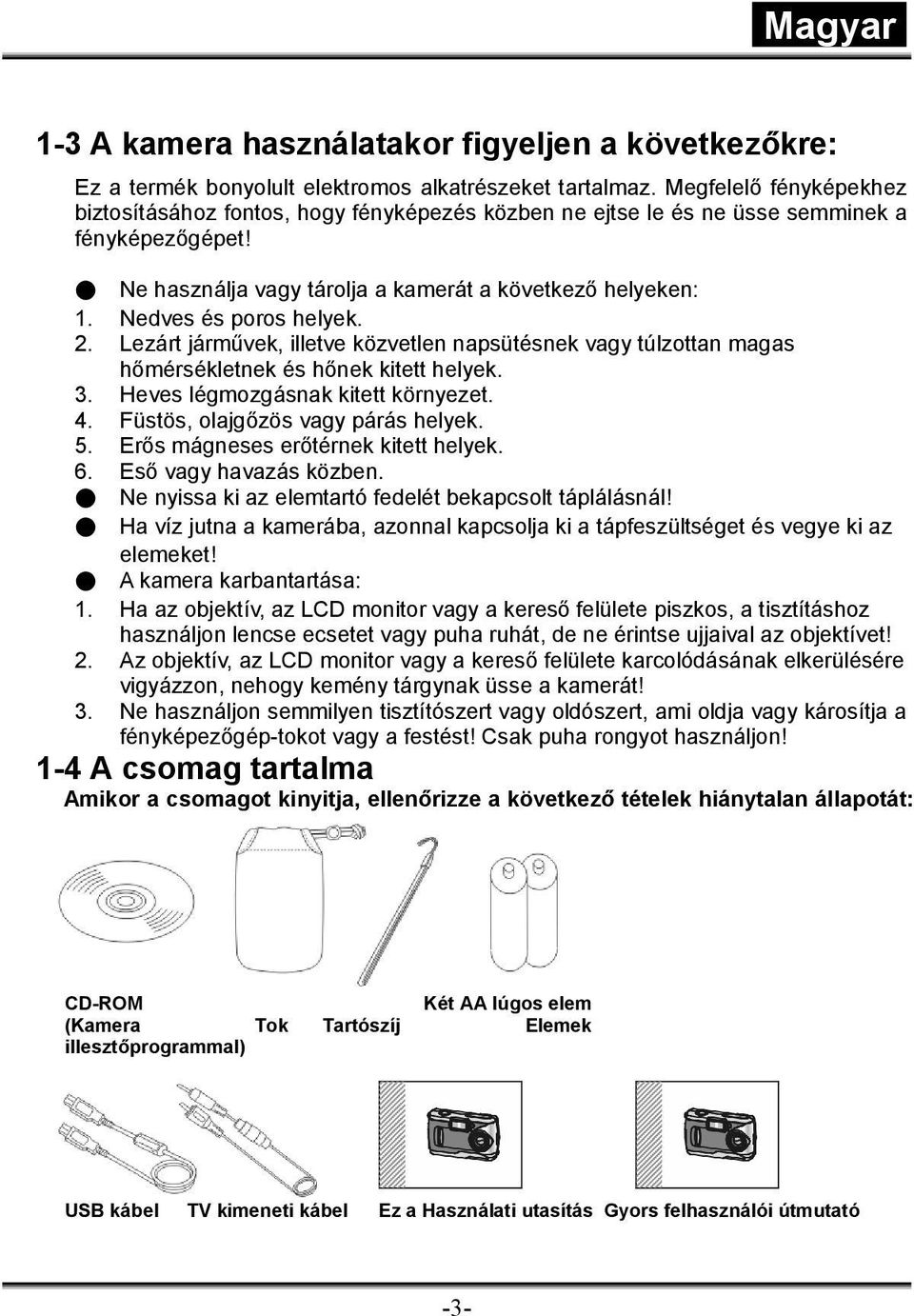

3 1-3 A kamera használatakor figyeljen a következőkre: Ez a termék bonyolult elektromos alkatrészeket tartalmaz. Megfelelő fényképekhez biztosításához fontos, hogy fényképezés közben ne ejtse le és ne üsse semminek a fényképezőgépet! Ne használja vagy tárolja a kamerát a következő helyeken: 1. Nedves és poros helyek. 2. Lezárt járművek, illetve közvetlen napsütésnek vagy túlzottan magas hőmérsékletnek és hőnek kitett helyek. 3. Heves légmozgásnak kitett környezet. 4. Füstös, olajgőzös vagy párás helyek. 5. Erős mágneses erőtérnek kitett helyek. 6. Eső vagy havazás közben. Ne nyissa ki az elemtartó fedelét bekapcsolt táplálásnál! Ha víz jutna a kamerába, azonnal kapcsolja ki a tápfeszültséget és vegye ki az elemeket! A kamera karbantartása: 1. Ha az objektív, az LCD monitor vagy a kereső felülete piszkos, a tisztításhoz használjon lencse ecsetet vagy puha ruhát, de ne érintse ujjaival az objektívet! 2. Az objektív, az LCD monitor vagy a kereső felülete karcolódásának elkerülésére vigyázzon, nehogy kemény tárgynak üsse a kamerát! 3. Ne használjon semmilyen tisztítószert vagy oldószert, ami oldja vagy károsítja a fényképezőgép-tokot vagy a festést! Csak puha rongyot használjon! 1-4 A csomag tartalma Amikor a csomagot kinyitja, ellenőrizze a következő tételek hiánytalan állapotát: CD-ROM Két AA lúgos elem (Kamera Tok Tartószíj Elemek illesztőprogrammal) USB kábel TV kimeneti kábel Ez a Használati utasítás Gyors felhasználói útmutató -3-

4 CD-ROM (kamera illesztőprogrammal) Tok Tartószíj Két AA lúgos elem USB kábel TV kimeneti kábel Ez a Használati utasítás Gyors felhasználói útmutató -4-

5 2. fejezet A kamera megismerése Elölnézet (1) Vaku (2) Lencsefedél/Tápfeszültség gomb (3) Objektív (4) Rekeszzár gomb (5) Önkioldó LED (6) Vörösszem-hatás csökkentés LED (7) Makró gomb (8) Lezáró fedél (9) TV kimenet port Port (10) USB port -5-

6 Hátulnézet (1) LCD monitor (2) Üzemmód kijelzés gomb (3) Üzemmód tárcsa (4) Állapot LED (5) Makró üzemmód LED (6) ENTER gomb (7) Többszörös kiválasztó gomb (8) Tartószíj rögzítő (9) Vaku gomb (10) Elemtartó fedél (11) Memóriakártya rés -6-

7 2-2 Műszaki adatok Objektív: f = 9,61 mm Képszenzor: 3,3 megapixeles CMOS Fókusz: F/ 3,0 Fényérzékenység: ISO 100 Fehérkiegyenlítés: Auto, Napfény, Izzó fény (Tungsten) és Fluoreszkáló Exponálás: elektronikus Exponálási sebesség: 1/4 mp. ~ 1/2000 mp. Tár: 16 MB belső flash memória SD (MMC kompatibilis) kártya támogatása (4/8/16/32/64/128/256/512MB) Képformátum: állóképekhez JPEG, mozgóképekhez AVI Képfelbontás: >2976x2232 (Firmware interpolációs technológia) >2048x1536 >1600 x 1200 >1280 x 960 Digitális zoom: 10 fokozatú 4X-es digitális zoom Normál fókusztartomány: 1,2 m ~ végtelen Makro fókusztartomány: 23 ~ 27 cm Önkioldó: 10 másodperces késleltetés PC kamera mód: 640 x 480 pixel, 10 fps; 320 x 240 pixel, 15 fps Vaku mód: Automatikus, Vörösszem-hatás csökkentése, Kikapcsolt vaku TV kimenet: NTSC / PAL rendszer Csatlakozófelület: USB (Ver. 1.1) Mozgókép fájl: folyamatos 80 másodpercnyi felvétel 512 x 384 formátumban (16 MB belső memória) Rögzíthető képek száma (16MB): *Tájékoztató jellegű adatok. A ténylegesen készíthető képek száma az adott témától és környezettől is függ 1280X X X x2232 Kiváló MB Normál Tápfeszültség: Két AA lúgos elem vagy CRV-3 USB 5V támogatás (PC- CAM üzemmód) Méretek: 93 x 56 x 38 mm Tömeg: kb. 120 g (elemek nélkül) 2-3 Rendszerkövetelmények A digitális fényképezőgépnél kérjük, tartsa be a minimális rendszerkövetelményeket. A fényképezőgép optimális hatékonyságának kihasználására javasoljuk a minimum -7-

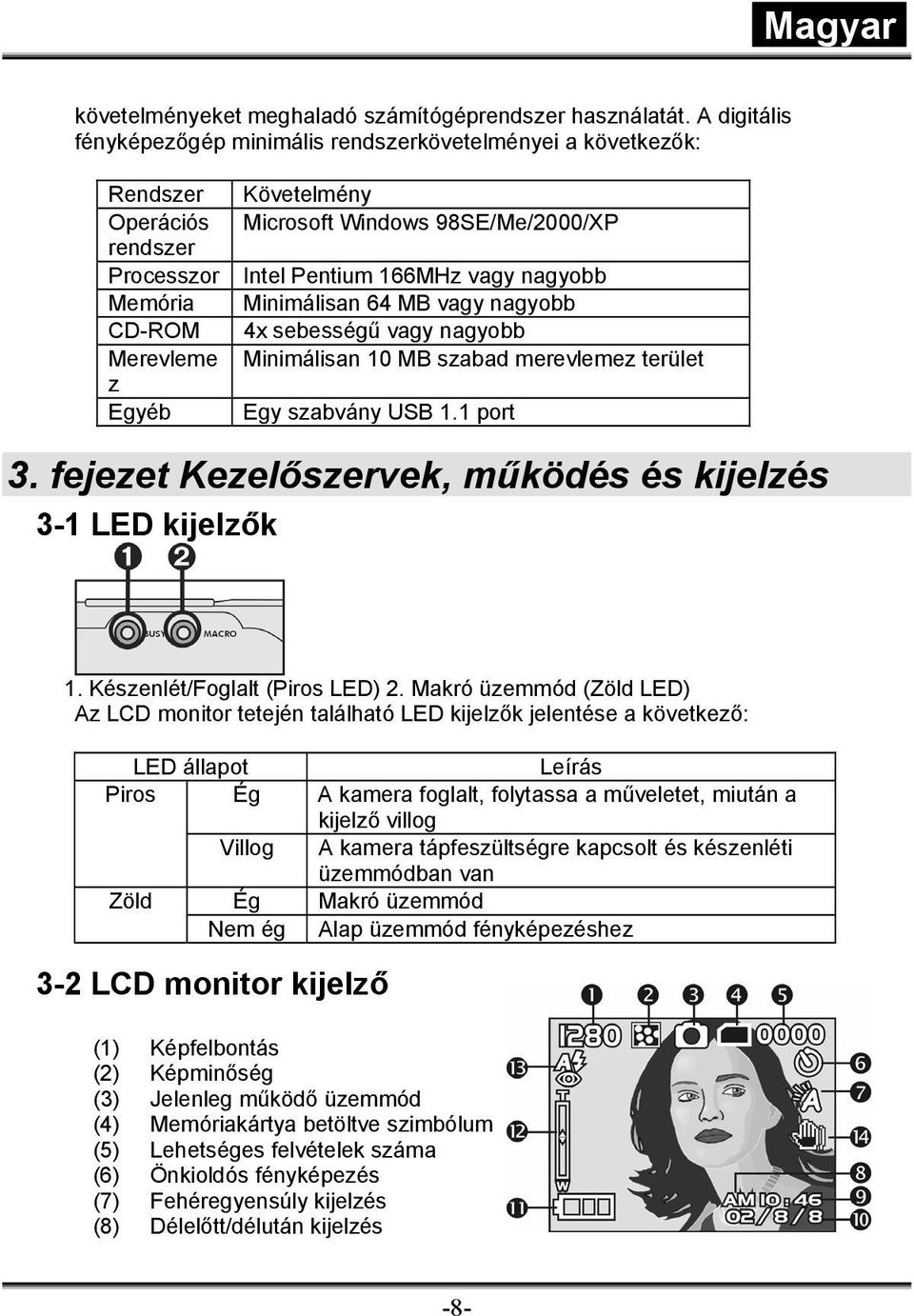

8 követelményeket meghaladó számítógéprendszer használatát. A digitális fényképezőgép minimális rendszerkövetelményei a következők: Rendszer Operációs rendszer Processzor Memória CD-ROM Merevleme z Egyéb Követelmény Microsoft Windows 98SE/Me/2000/XP Intel Pentium 166MHz vagy nagyobb Minimálisan 64 MB vagy nagyobb 4x sebességű vagy nagyobb Minimálisan 10 MB szabad merevlemez terület Egy szabvány USB 1.1 port 3. fejezet Kezelőszervek, működés és kijelzés 3-1 LED kijelzők 1. Készenlét/Foglalt (Piros LED) 2. Makró üzemmód (Zöld LED) Az LCD monitor tetején található LED kijelzők jelentése a következő: LED állapot Piros Ég Villog Zöld Ég Nem ég Leírás A kamera foglalt, folytassa a műveletet, miután a kijelző villog A kamera tápfeszültségre kapcsolt és készenléti üzemmódban van Makró üzemmód Alap üzemmód fényképezéshez 3-2 LCD monitor kijelző (1) Képfelbontás (2) Képminőség (3) Jelenleg működő üzemmód (4) Memóriakártya betöltve szimbólum (5) Lehetséges felvételek száma (6) Önkioldós fényképezés (7) Fehéregyensúly kijelzés (8) Délelőtt/délután kijelzés -8-

9 (9) Idő kijelzés (10) Dátum kijelzés (11) Megmaradt elemteljesítmény (12) Ráközelítés/Távolodás kar (13) Vaku állapot (14) Stabil tartás: sötét környezet esetén egy ikon jelenik meg; jó megvilágítású felvételek készítése érdekében ekkor tartsa a kamerát határozottan. 3-3 Tápfeszültség Finoman tolja balra a lencsefedelet és kapcsolja be a kamerát, miután két csipogást hall! A kamera kikapcsolásához finoman tolja jobbra a lencsefedelet! A kamera kikapcsolásához használja a készülék elején lévő lencsefedelet! Miután a kamerát bekapcsolta, a piros LED villogni kezd és az utoljára felvett kép megjelenik az LCD monitoron. Ha egy meghatározott ideig (alapértelmezetten 1 percig) nem végez semmilyen műveletet, az elem védelme érdekében a tápfeszültség kikapcsol. Ezt nevezzük "Automatikus kikapcsolásnak". A kamera újraindításához megnyomhatja az "Üzemmód kijelzés" gombot. A következő funkciók automatikusan mentik a kamera beállítását, hacsak nem választotta a "Reset Default" (Alapérték visszaállítása) funkciót, ami visszaállítja a gyári beállításokat. 1. Felbontás 2. Minőség 3. OSD nyelv 4. Fehéregyensúly 5. EV (fényérték) kompenzáció 6. TV kimenet -9-

10 7. Világítási frekvencia 8. PC üzemmód 3-4 Rekeszzár gomb Ez a kamera kétlépcsős rekeszzár funkcióval készült. Az LCD monitor közepén a "[ ]" jel jelenik meg, amikor félúton lenyomva tartja a Shutter (Rekeszzár) gombot. A fényképezéshez ez után nyomja le teljesen a Shutter (Rekeszzár) gombot, a fényképezőgép hangjelzést ad, és engedje el! 3-5 Üzemmód tárcsa Az üzemmód tárcsa segítségével választhatja ki az üzemmódot: 1. PC üzemmód 2. Felvétel üzemmód 3. Lejátszás üzemmód 4. Mozgókép üzemmód 5. Beállítás üzemmód 3-6 MENU/ENTER gomb A MENU/ENTER gombbal, a különböző üzemmódokban különféle műveleteket végezhet, például kijelölés, megerősítés, előre- és hátracsévélés. 3-7 Vaku gomb Ez a gomb csak Felvétel üzemmódban működik. A fényképezés alatt kívánt vaku üzemmód kijelöléséhez nyomja meg ezt a gombot! Négy üzemmód áll rendelkezésre: -10-

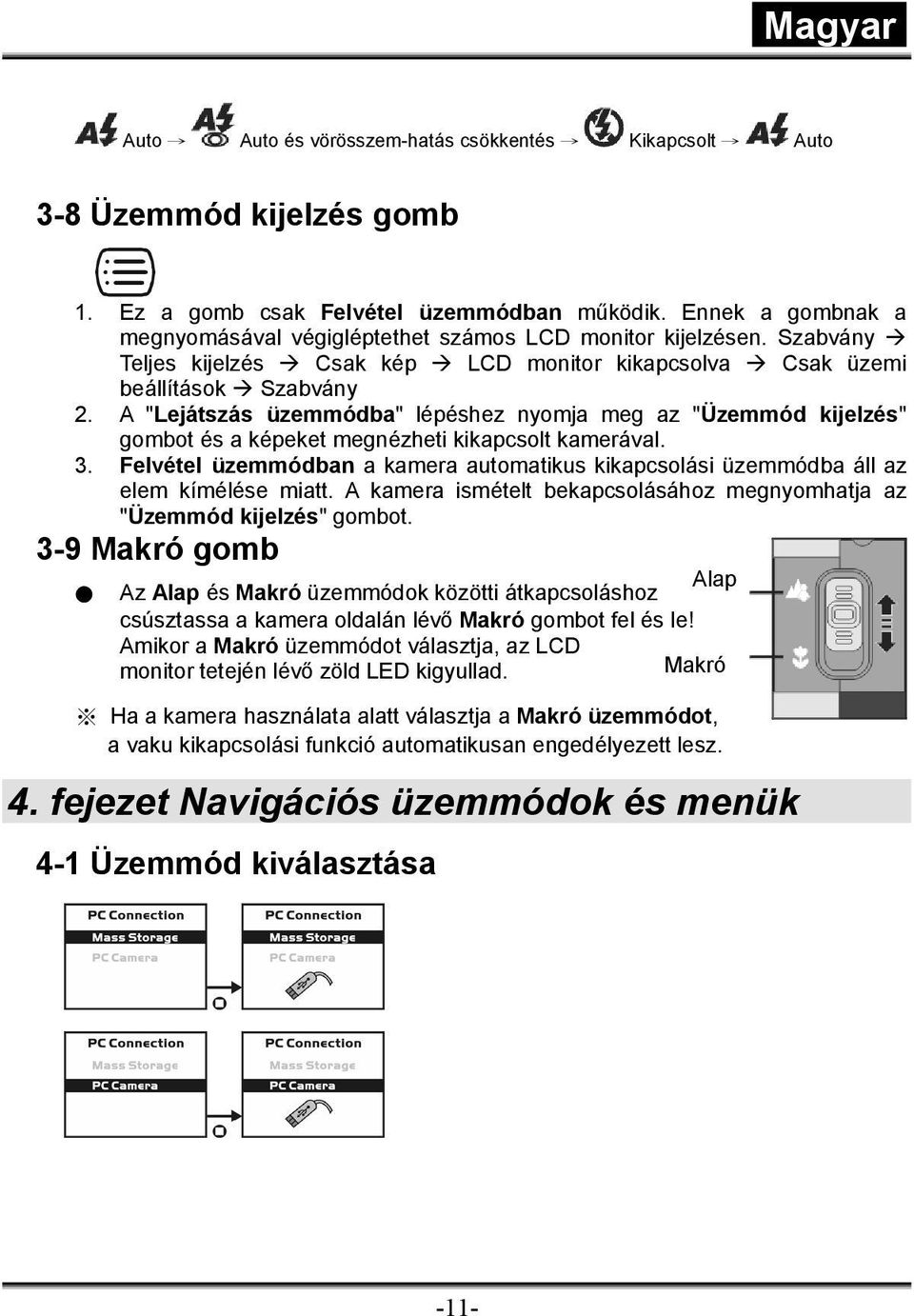

11 Auto Auto és vörösszem-hatás csökkentés Kikapcsolt Auto 3-8 Üzemmód kijelzés gomb 1. Ez a gomb csak Felvétel üzemmódban működik. Ennek a gombnak a megnyomásával végigléptethet számos LCD monitor kijelzésen. Szabvány Teljes kijelzés Csak kép LCD monitor kikapcsolva Csak üzemi beállítások Szabvány 2. A "Lejátszás üzemmódba" lépéshez nyomja meg az "Üzemmód kijelzés" gombot és a képeket megnézheti kikapcsolt kamerával. 3. Felvétel üzemmódban a kamera automatikus kikapcsolási üzemmódba áll az elem kímélése miatt. A kamera ismételt bekapcsolásához megnyomhatja az "Üzemmód kijelzés" gombot. 3-9 Makró gomb Alap Az Alap és Makró üzemmódok közötti átkapcsoláshoz csúsztassa a kamera oldalán lévő Makró gombot fel és le! Amikor a Makró üzemmódot választja, az LCD monitor tetején lévő zöld LED kigyullad. Makró Ha a kamera használata alatt választja a Makró üzemmódot, a vaku kikapcsolási funkció automatikusan engedélyezett lesz. 4. fejezet Navigációs üzemmódok és menük 4-1 Üzemmód kiválasztása -11-

12 4-2 Felvétel üzemmód További tájékoztatásért használja útmutatóul "LCD monitor kijelzés" című részét. Képfelbontás: -12-

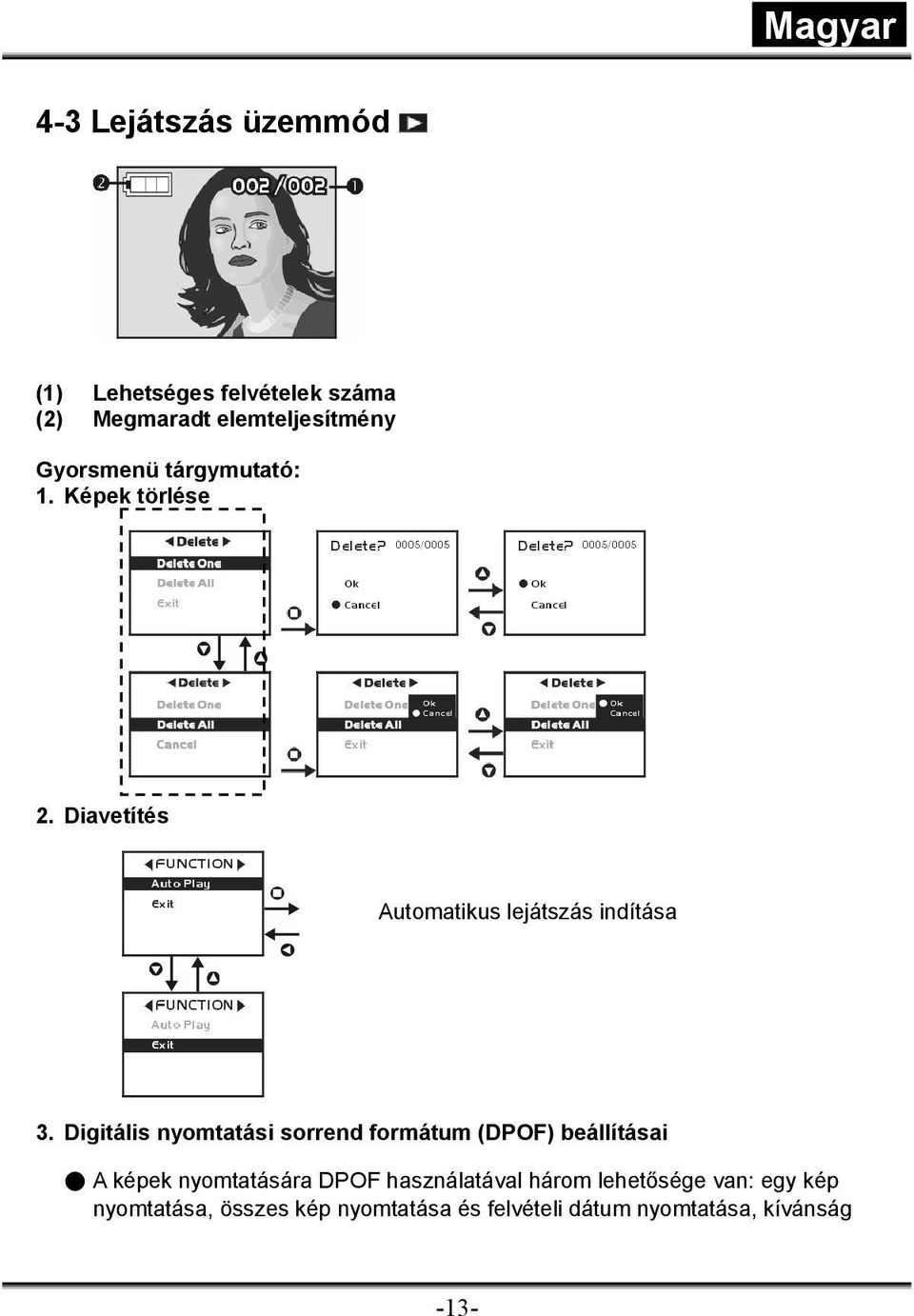

13 4-3 Lejátszás üzemmód (1) Lehetséges felvételek száma (2) Megmaradt elemteljesítmény Gyorsmenü tárgymutató: 1. Képek törlése 2. Diavetítés Automatikus lejátszás indítása 3. Digitális nyomtatási sorrend formátum (DPOF) beállításai A képek nyomtatására DPOF használatával három lehetősége van: egy kép nyomtatása, összes kép nyomtatása és felvételi dátum nyomtatása, kívánság -13-

14 szerint. A DPOF funkció csak a nyomtatóbeállításokat tartalmazó, behelyezett memóriakártyáról működtethető, nem működik a belső memóriáról. Ha nem helyez be memóriakártyát, a DPOF funkció tiltott lesz, még akkor is, ha képeit a belső memóriában tárolja. Page Down Page Up 4-4 Mozgókép üzemmód (1) Mozgókép üzemmód (2) Felvett mozgókép ideje (másodperc) (3) Mozgóképek felvétele (4) Megmaradt elemteljesítmény (5) Idő/Dátum -14-

15 4-5 Beállítás üzemmód 1. Képfelbontás 2976x x x x Képminőség: (Kiváló minőség) (Alap minőség) 3. Fehéregyensúly: (Automatikus) (Napfény) (Neon) (Villanykörtefény) -15-

16 4. EV (fényérték) kompenzáció 5. OSD nyelv 6. Dátum/Idő -16-

17 7.TV kimenet működése 8. Világítási frekvencia Jelölje ki a körzetének megfelelő, helyes frekvencia típust (50Hz vagy 60 Hz)! 9.Gyári alapértékek visszaállítása Ha memóriakártya van behelyezve, ez csak a memóriakártyát formázza és nem a belső memóriát. 10.Adathordozó formázása 5. fejezeta kamera előkészítése 5-1 Tartószíj felerősítése Helyezze a tartószíj vékony végét a rögzítő elembe! -17-

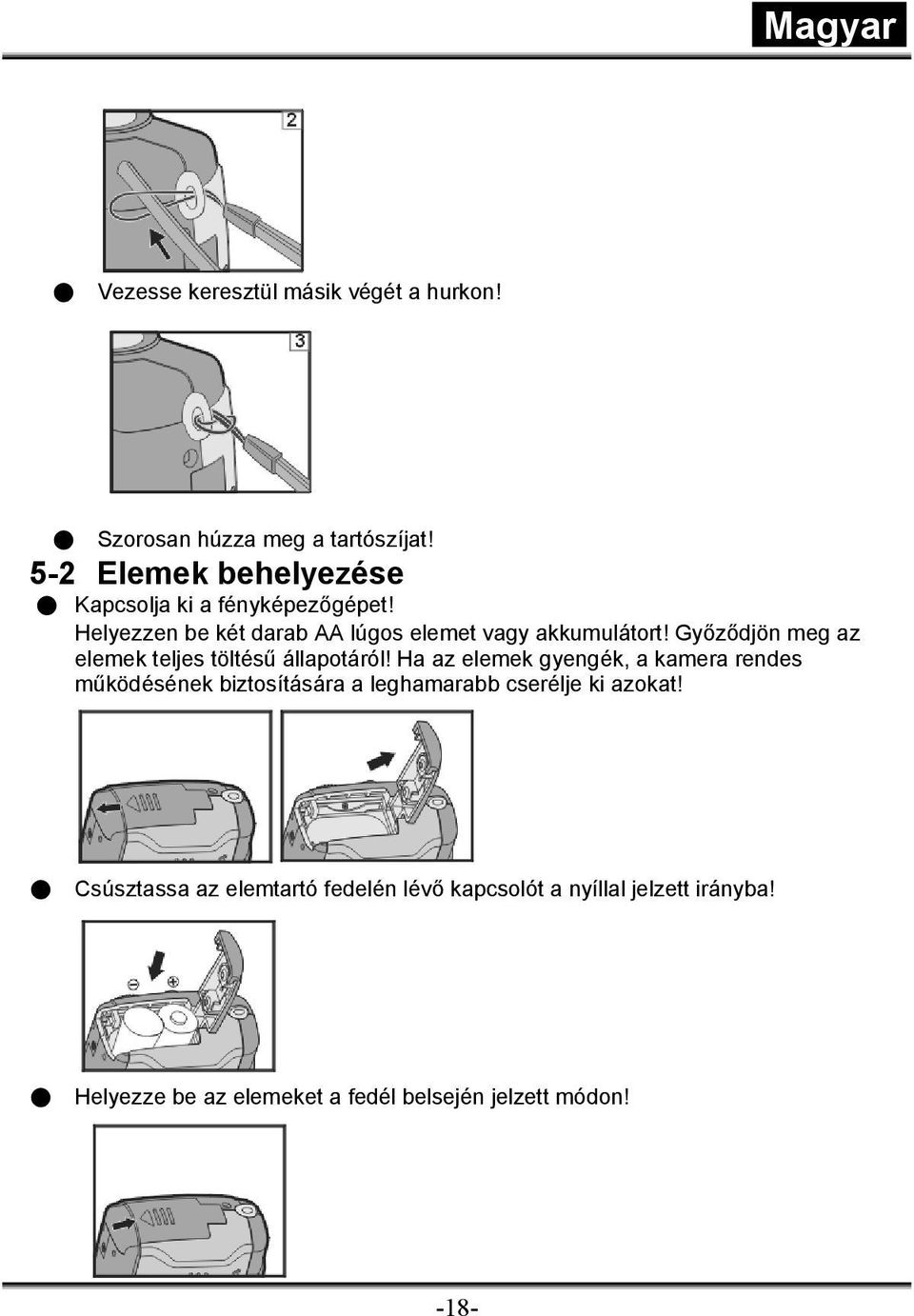

18 Vezesse keresztül másik végét a hurkon! Szorosan húzza meg a tartószíjat! 5-2 Elemek behelyezése Kapcsolja ki a fényképezőgépet! Helyezzen be két darab AA lúgos elemet vagy akkumulátort! Győződjön meg az elemek teljes töltésű állapotáról! Ha az elemek gyengék, a kamera rendes működésének biztosítására a leghamarabb cserélje ki azokat! Csúsztassa az elemtartó fedelén lévő kapcsolót a nyíllal jelzett irányba! Helyezze be az elemeket a fedél belsején jelzett módon! -18-

19 Csukja be és zárja le az elemtartó fedelét! MEGJEGYZÉS: Finoman nyissa fel az elemtartó fedelét a sérülés elkerülése érdekében! Ha az elemtöltés jelző csak egy fekete blokkal jelenik meg, van tápfeszültség és folytathatja a vaku használatát. Amikor a töltésjelző pirosra változik, már nem készíthet álló- vagy mozgóképet. Az előre megadott idő/dátum három percig marad a kamera memóriájában elemcsere esetén. Javasoljuk, hogy ellenőrizze a dátum/idő beállításait az elemek cseréje után. 5-3 Memóriakártya behelyezése és eltávolítása Feltétlenül kapcsolja ki a kamerát! 1. Memóriakártya behelyezése. Csúsztassa az elemtartó fedelén lévő kapcsolót a nyíllal jelzett irányba! Helyezze be a memóriakártyát a nyíllal jelzett irányba! 2. Memóriakártya eltávolítása -19-

20 Finoman nyomja le a memóriakártyát! A memóriakártya felfelé rugózik. Ujjaival húzza ki a memóriakártyát a megfelelő irányba! MEGJEGYZÉS: A kamera használata előtt ne fedje behelyezni a memóriakártyát a kártyarésbe! Ha a memóriakártya megtelt vagy már tárol képeket, átkapcsolhat az Üzemmód tárcsa állásról Beállítás üzemmód állásra, majd a memóriakártya formázásához kijelölheti a "Formázás" funkciót. Feltétlenül készítsen biztonsági mentést a memóriakártyán tárolt adatokról! Az adatok mentésére a kamera 16MB beépített memóriával rendelkezik. Ha behelyezett memóriakártyát, az adatmentésnél annak lesz elsőbbsége. Ha az adatokat a belső memóriában kívánja tárolni, először vegye ki a memóriakártyát! Ehhez a kamerához a következő SD vagy MMC memóriakártyák használhatóak: (4/8/16/32/64/128/256/512MB). Ha rossz irányban helyezi be a memóriakártyát, az nem fog rendesen illeszkedni. Kerülje a kártya durva behelyezését, hogy elkerülje annak sérülését. Amennyiben a kamera nem ismeri fel a kártyát, akkor finoman törölje meg a fémes felületét egy puha szövetdarabbal, majd próbálja újra. Győződjön meg róla, hogy a memóriakártya nincs írásvédett állapotban. Ekkor az LCD kijelzőn a ikon jelenik meg, és nem lehet képeket készíteni, vagy azokat megtekinteni. -20-

21 Az LCD kijelzőn monitor a ikon látható, ha nincs a kamerában memóriakártya. Az LCD kijelzőn a ikon látható, ha be lett helyezve a memóriakártya, és az megfelelően működik. Abban az esetben, ha a behelyezett kártya ellenére az LCD kijelzőn továbbra is a ikon látható, akkor próbálja a következőket: -A kamera nem ismeri fel a képformátumot: Készítsen számítógépes másolatot a képekről, majd formázza a memóriakártyát. -A memóriakártya piszkos: Tisztítsa meg alaposan a kártyát egy tiszta és puha szövetdarabbal, majd helyezze be újra. -Hibás memóriakártya: További segítségért forduljon a memóriakártya szállítójához. -Hibásan működő kártyakamra: További segítségért forduljon a termék szállítójához. 5-4 OSD (funkciókiírás képernyőn) nyelvének beállítása A kamera használata előtt kapcsolja át az Üzemmód tárcsát Beállítás üzemmódra és az OSD nyelvének beállításához jelölje ki a "Language" (Nyelv) funkciót! 5-5. Dátum/Idő A kamera használata előtt kapcsolja át az Üzemmód tárcsát Beállítás üzemmódra és a dátum/idő beállításához jelölje ki a "Date/Time" funkciót! 6. fejezet Bevezetés a készülék használatába 6-1 Beállítás üzemmód A Beállítás üzemmód használatával a kamera következő alapfunkcióit állíthatja be: Képméret, képminőség, önkioldó, fehéregyensúly, EV (fényérték) kompenzáció, OSD nyelv, dátum/idő, programozott beállítások, adathordozó formázás és TV kimenet. A fenti beállításokhoz végezze a következőket: 1. Állítsa át az Üzemmód tárcsát Beállítás üzemmódra! 2. A kamera be- és kikapcsolásához használja a készülék elején lévő lencsefedelet! Miután a kamerát bekapcsolta, a piros LED villogni kezd és a beállító képernyő megjelenik az LCD monitoron. 3. A MENU/ENTER gomb nyíl gombjainak / megnyomásával lépjen a kívánt menüelemre és jelölje ki azt! -21-

22 4. A MENU/ENTER gomb nyíl gombjának megnyomásával lépjen be a kívánt menüelembe! 5. A MENU/ENTER gomb nyíl gombjának megnyomásával visszatér az előző menüelemre. 6-2 Felvétel üzemmód A Felvétel üzemmód gyors és könnyű módot kínál a kívánt ideális kép elkészítésére. 1. Kapcsolja át az Üzemmód tárcsát Felvétel üzemmódra! 2. A kamera bekapcsolásához használja a készülék elején lévő lencsefedelet! Miután a kamerát bekapcsolta, az utoljára felvett kép megjelenik az LCD monitoron. 3. A tárgyra fókuszáláshoz tartsa félúton lenyomva a Rekeszzár gombot! A kamera elvégzi a mérést és az LCD monitor közepén megjelenik a sárga "[ ]" jel. Folyamatosan lenyomva tartva a Reteszzár gombot, a kamera megtartja a mérési értéket. Teljesen nyomja le és engedje fel a Rekeszzár gombot! Két csipogó hangjelzést hall és a készülék elkészíti a képet. 4. A fényképezés alatt nyomja meg a Vaku gombot a következő vaku üzemmódok kijelöléséhez : Auto, vörösszem-hatás csökkentés és kikapcsolt. 5. Az Üzemmód kijelzés gomb megnyomásával öt kijelzés üzemmód közül választhat az LCD monitor kijelzésén: Standard Display (Szabvány kijelzés), Full Display (Teljes kijelzés), Image Only (Csak kép), LCD Monitor Off (kikapcsolva), Only Operation Settings (Csak üzemi beállítások). 6. Használja a MENU/ENTER gombot a felvételkészítés részletes beállításaihoz, azaz a képfelbontás, képminőség, önkioldó és világítási frekvencia beállításokhoz. A MENU/ENTER gomb közepén lévő gomb megnyomására, az LCD monitoron megjelennek a menüelemek. A MENU/ENTER gomb nyíl gombjainak / / / megnyomásával lépjen a kívánt menüelemre és jelölje ki azt! 7. A digitális zoom beállításához nyomja meg a MENU/ENTER gombon lévő nyíl gombokat / és az LCD monitor baloldalán megjelenik a digitális nagyítást mutató üzenet. 8. A makró fényképezés engedélyezéséhez csúsztassa a készülék oldalán lévő Makró gombot fel és le! Miután a Makró üzemmódot kiválasztotta, az LCD monitor tetején lévő Makró LED zöld színre vált. Ha az LCD monitoron megjelenik a gyenge elem teljesítmény ikon, a kamera rendes működésének biztosítására a leghamarabb cserélje ki az elemeket! Ha az LCD monitoron megjelenik a "Memory is not enough!" (Kevés a memória) üzenet, az megtelt memóriakártyát jelez, amit azonnal egy új kártyára kell cserélni. -22-

23 6-3 Lejátszás üzemmód Lejátszás üzemmódban a felhasználó megtekintheti a felvett álló- és mozgóképeket. A képek megtekintéséhez végezze a következőket: 1. Kapcsolja át az Üzemmód tárcsát Felvétel üzemmódra! 2. A kamera bekapcsolásához használja a készülék elején lévő lencsefedelet! Miután a kamerát bekapcsolta, az utoljára felvett kép megjelenik az LCD monitoron. 3. A MENU/ENTER gomb nyíl gombjainak / megnyomásával megtekintheti az előző és a jelenlegi képet. 4. A MENU/ENTER gomb közepén lévő gomb megnyomásával engedélyezheti a "Delete" (Törlés), "Slideshow" (Diavetítés) és "DPOF" funkciókat. 5. A MENU/ENTER gomb nyíl gombjának megnyomásával lépjen be a kíjelölt menüelembe! 6. A MENU/ENTER gomb nyíl gombjának megnyomásával kiléphet a menüből. A DPOF funkció csak behelyezett memóriakártyáról működtethető. Ha a belső memória vagy a memóriakártya nem tárol képet, Lejátszás üzemmódban a "No picture" (Nincs kép) üzenet jelenik meg az LCD monitoron. A Lejátszás üzemmód gomb megnyomásával megnézheti a képeket kikapcsolt kamera mellett. Az Üzemmód kijelzés gomb ismételt megnyomása kikapcsolja az LCD monitort. 6-4 Mozgókép üzemmód A Mozgókép üzemmódot mozgókép felvételhez használhatja (hang nélkül). Mozgóképek felvételéhez végezze a következőket: 1. Állítsa át az Üzemmód tárcsát Mozgókép üzemmódra! 2. A kamera bekapcsolásához használja a készülék elején lévő lencsefedelet! Miután a kamerát bekapcsolta, az utoljára felvett kép megjelenik az LCD monitoron. 3. A felvétel megkezdéséhez nyomja meg a Shutter (Rekeszzár) gombot! A felvétel leállításához nyomja meg ismét a Shutter (Rekeszzár) gombot! 4. A mozgókép felvétele során az LCD monitor a felvétel idejét mutatja (másodpercben). Mozgókép felvételhez a maximális rögzítési idő a memóriakártyán lévő szabad helytől függ. 6-5 PC üzemmód -23-

24 A PC Connection (PC csatlakoztatása) menü PC Camera (PC kamera) vagy Mass Storage (Tömegtároló) elemeinek kijelöléséhez végezze a következőket: 1. Kapcsolja be a kamerát és állítsa az Üzemmód tárcsát PC-re! Az LCD monitoron megjelennek a PC Camera és Mass Storage menüelemek. 2. A MENU/ENTER gomb nyíl gombjainak / megnyomásával lépjen a kívánt menüelemre és jelölje ki azt! A beállítások megerősítés és mentése az vagy gombbal történik. 3. Ha az LCD monitoron megjelenik a "Connect USB" üzenet, csatlakoztassa az USB kábelt a kamerához és a számítógéphez a konfiguráció befejezéséhez! A beállítások mentése után, a kamera a következő módosításig megtartja ezeket a menü beállításokat. Kapcsolja be a számítógépet. A Windows Tálcán kattintson a Start gombra és jelölje ki a Programs > ArcSoft VideoImpression > VideoImpression menüelemet! A következo VideoImpression foképernyo jelenik meg. Kattintson a New (Új) gombra, mire megjelenik a lenti Album képernyő! -24-

25 Kattintson a Capture (Felvétel) gombra képernyő!, mire megjelenik a lenti Capture Kattintson a Record (Felvétel) gombra és megkezdheti a videorögzítést! -25-

26 Ha le akarja állítani a rögzítést, nyomja meg az ESC billentyűt vagy kattintson a Pause (Szünet) gombra! 6-6 TV kimenet működése A TV kimenet funkció használata képeket vihet át más megjelenítő eszközre, például TV-re vagy számítógépre. A képek átviteléhez végezze a következőket: 1. Képek átvitele előtt jelölje ki a megfelelő videó típust a csatlakoztatott eszközhöz! Kapcsolja át az Üzemmód tárcsát Beállítás üzemmódra és jelölje ki a megfelelő video kimenet típust: NTSC vagy PAL. 2. Ehhez a funkcióhoz használja a kamerához készletezett videokábelt a kamera és a kimeneti eszköz csatlakoztatására! 3. Bekapcsolhatja a fényképezőgépet. Az LCD monitoron nem lesz kép. Az összes képet és információt a kimeneti eszköz megjelenítője mutatja a videokimeneti kábelen keresztül. A TV kimeneti funkció engedélyezésekor rendesen használhatja a kamerát. Az egyetlen eltérés a képek megjelenítésének helye, mivel a képinformáció az LCD monitorról a videokimeneti eszköz megjelenítőjére kerül. Kamera használata alatt, miután a videokábelt a kamerához csatlakoztatta, az LCD monitor többé nem mutatja a képeket. Ha vissza akarja állítani az LCD monitor kijelzési állapotát, egyszerűen csatlakoztassa le a videokábelt a kameráról! 7. fejezet Illesztőprogram telepítése 7-1 Kamera illesztőprogram telepítése személyi számítógéphez Számítógépen keresztül használhatja a kamera PC Camera (PC kamera) és Mass Storage (Tömegtároló) funkcióit. A megfelelő kamera illesztőprogram telepítéséhez végezze a következőket: 1. Helyezze számítógépe CD-ROM meghajtójába a csomagban található szoftver CD-ROM-ot! -26-

27 2. Elindul az automatikus futtatási program és megjelenik az üdvözlő képernyő. Ha CD-ROM meghajtója nem támogatja az automatikus futtatási funkciót: Kattintson duplán az asztalon lévő "Sajátgép" ikonra! Kattintson duplán a CD-ROM meghajtó ikonra, és a gyökérkönyvtárban kattintson az InstallMgr.exe fájlra! 3. Az illesztőprogram telepítéséhez kattintson az "Install Utility driver" (Segédprogram meghajtó telepítése) elemre és megjelenik a következő képernyő: 4. A telepítő program folytatásához kattintson a Next (Tovább) gombra! A kamera illesztőprogram sikeres telepítése után a képernyőn a következő üzenet jelenik meg: 5. A számítógép újraindításához és a kamera illesztőprogram telepítésének befejezéséhez kattintson a Finish (Befejezés) gombra! 7-2 Alkalmazások telepítése személyi számítógéphez Arcsoft szoftver (például PhotoImpression) telepítése 1. Helyezze számítógépe CD-ROM meghajtójába a csomagban található szoftver CD-ROM-ot! 2. Elindul az automatikus futtatási program és megjelenik az üdvözlő képernyő. Ha CD-ROM meghajtója nem támogatja az automatikus futtatási funkciót: Kattintson duplán az asztalon lévő "Sajátgép" ikonra! Kattintson duplán a CD- ROM meghajtó ikonra, és a gyökérkönyvtárban kattintson az InstallMgr.exe fájlra! 3. A telepítéshez kattintson az Arcsoft PhotoImpression programra és megjelenik a következő képernyő: -27-

28 4. Jelölje ki a telepítéshez a kívánt nyelvet! A kijelölés megerősítéséhez kattintson az OK gombra! 5. Megjelenik az üdvölő képernyő. A folytatáshoz kattintson a Next (Tovább) gombra! 6. Belép a Software License Agreement (Szoftver licencszerződés) ablakba. A telepítés folytatásához kattintson a Yes (Igen) gombra! -28-

29 7. A célmappa és a kívánt összetevők telepítéséhez kövesse a telepítő varázsló utasításait! 8. A telepítéshez jelölje ki a program mappát! -29-

30 9. A telepítés befejezésekor megjelenik a lenti ablak. A telepítés befejezéséhez kattintson a Finish (Befejezés) gombra! 7-3 Fényképek letöltése a kameráról Kapcsolja be a számítógépet! A Windows Munkaasztalon kattintson a PhotoImpression ikonra vagy válassza a Start > Program Files > ArcSort PhotoImpression 3.0 > PhotoImpression 3.0 menüelemet!megjelenik a következő PhotoImpression főképernyő. Megjegyzés: Győződjön meg, hogy az ArcSoft PhotoImpression szoftvert telepítette-e! Amennyiben nem, kérjük, először telepítse! Kattintson a Camera/Scanner (Fényképezogép/Lapolvasó), majd az Acquire (Forrás választása) gombra! -30-
