1 GEZE HŐ- ÉS FÜSTELVEZETÉS ÉS SZELLŐZÉSTECHNIKA LTU Arena, Düsseldorf GEZE hő- és füstelvezető rendszerek Motorok, központok és vezérlőelemek hő- és füstelvezető berendezésekhez BEWEGUNG MIT SYSTEM

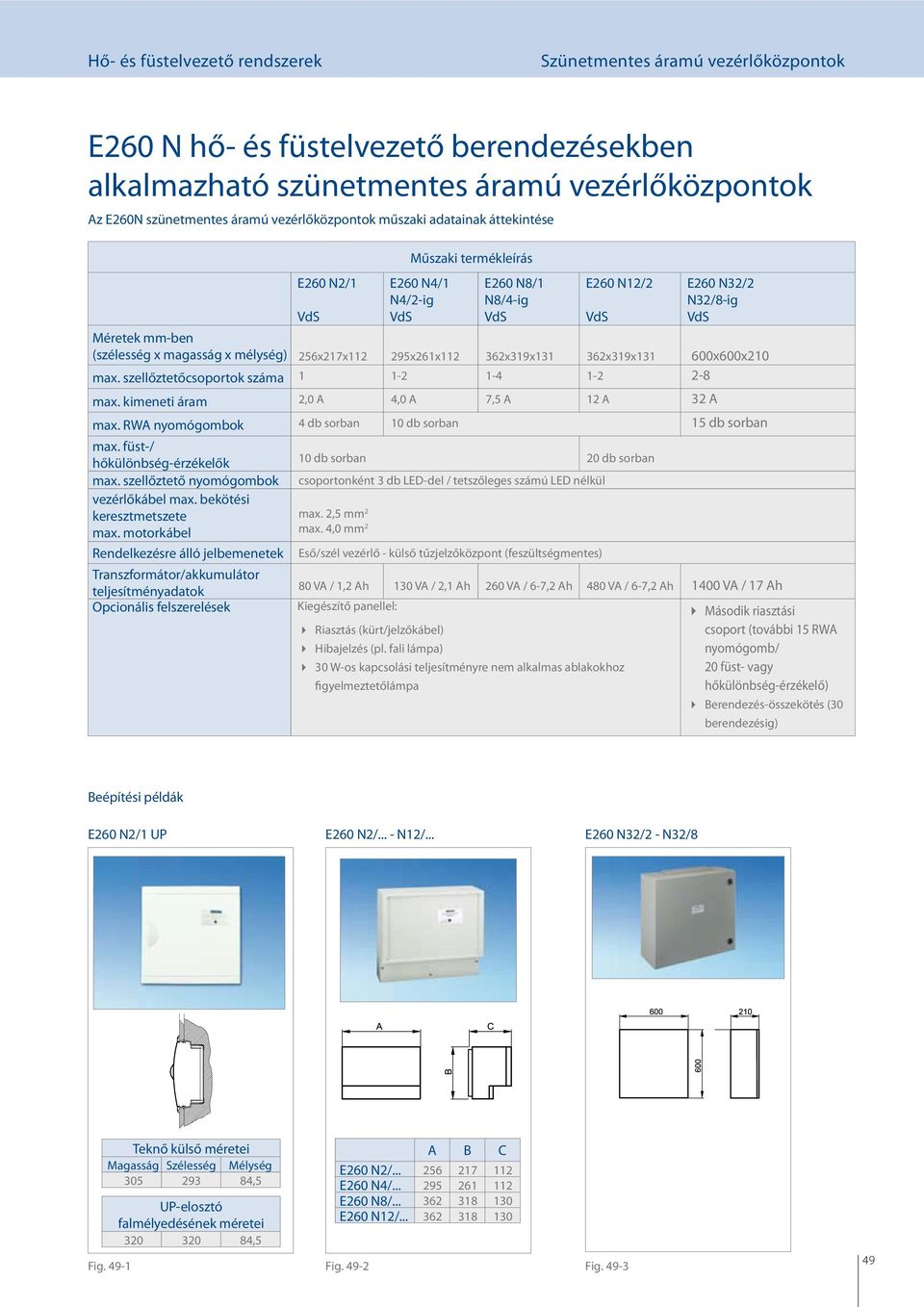

2 Hő- és füstelvezető rendszerek Szünetmentes áramú vezérlőközpontok E260 N hő- és füstelvezető berendezésekben alkalmazható szünetmentes áramú vezérlőközpontok Az E260N szünetmentes áramú vezérlőközpontok műszaki adatainak áttekintése E260 N2/1 VdS Műszaki termékleírás E260 N4/1 N4/2-ig VdS E260 N8/1 N8/4-ig VdS E260 N12/2 VdS E260 N32/2 N32/8-ig VdS Méretek mm-ben (szélesség x magasság x mélység) 256x217x x261x x319x x319x x600x210 max. szellőztetőcsoportok száma max. kimeneti áram 2,0 A 4,0 A 7,5 A 12 A 32 A max. RWA nyomógombok 4 db sorban 10 db sorban 15 db sorban max. füst-/ hőkülönbség-érzékelők 10 db sorban 20 db sorban max. szellőztető nyomógombok csoportonként 3 db LED-del / tetszőleges számú LED nélkül vezérlőkábel max. bekötési keresztmetszete max. motorkábel Rendelkezésre álló jelbemenetek Transzformátor/akkumulátor teljesítményadatok Opcionális felszerelések max. 2,5 mm 2 max. 4,0 mm 2 Eső/szél vezérlő - külső tűzjelzőközpont (feszültségmentes) 80 VA / 1,2 Ah 130 VA / 2,1 Ah 260 VA / 6-7,2 Ah 480 VA / 6-7,2 Ah 1400 VA / 17 Ah Kiegészítő panellel: Második riasztási Riasztás (kürt/jelzőkábel) csoport (további 15 RWA Hibajelzés (pl. fali lámpa) nyomógomb/ 30 W-os kapcsolási teljesítményre nem alkalmas ablakokhoz 20 füst- vagy figyelmeztetőlámpa hőkülönbség-érzékelő) Berendezés-összekötés (30 berendezésig) Beépítési példák E260 N2/1 UP E260 N2/... - N12/... E260 N32/2 - N32/8 Teknő külső méretei Magasság Szélesség Mélység ,5 UP-elosztó falmélyedésének méretei ,5 A B C E260 N2/ E260 N4/ E260 N8/ E260 N12/ Fig Fig Fig

3 Hő- és füstelvezető rendszerek Láncos motorok GEZE E600 - E680 Hő- és füstelvezető berendezésekben alkalmazható láncos motorok közvetlen nyitáshoz A GEZE láncos motorok hő- és füstelvezető berendezésekben alkalmazható lapos kivitelű motorok, amelyek száraz helyiségek függőlegesen beépített, négyszögletű bukó, felnyíló, billenő, forgó és elforduló ablakainak közvetlen nyitásához használhatók. Választhatóan természetes hő- és füstelvezetéshez, füstelvezetéshez és szellőztetéshez is használhatók. A motorok az ablakkal párhuzamosak és megfelelő színárnyalatukkal harmonikusan illeszkednek az ablak architektúrájához. Speciális, a vonó- és tolóerő átvitelére egyaránt alkalmas lánccal rendelkeznek. Zárt állásban a lánc láthatatlanul fel van csévélve a motor burkolatában. Az E640 és E660 motorok ezenkívül dőlt ablakokhoz (tetőablakokhoz vagy felülvilágító kupolákhoz) is alkalmasak. Különösen széles vagy nehéz szárnyak esetében két motor tandem üzemmódban is alkalmazható. Ehhez E102 tandem lekapcsoló szükséges. GEZE E600 láncos motor GEZE E620 láncos motor Fig Fig és 370 mm-es lökethosszokkal kapható 200 és 250 mm-es lökethosszokkal kapható (jumperrel állítható be) Vonó-/tolóerő: 200 N Vonó-/tolóerő: 300 N/150 N Áramfelvétel: 0,85 A Áramfelvétel: 2,3 A GEZE E640 láncos motor GEZE E660 láncos motor Fig Fig és 380 mm-es lökethosszokkal kapható 420 és 600 mm-es lökethosszokkal kapható Vonó-/tolóerő: 350 N Vonó-/tolóerő: 400 N Áramfelvétel: 1,0 A Áramfelvétel: 2,0 A GEZE E680 láncos motor Fig Lökethossz: 835 mm Vonó-/tolóerő: 400 N/200 N Áramfelvétel: 2,3 A 25

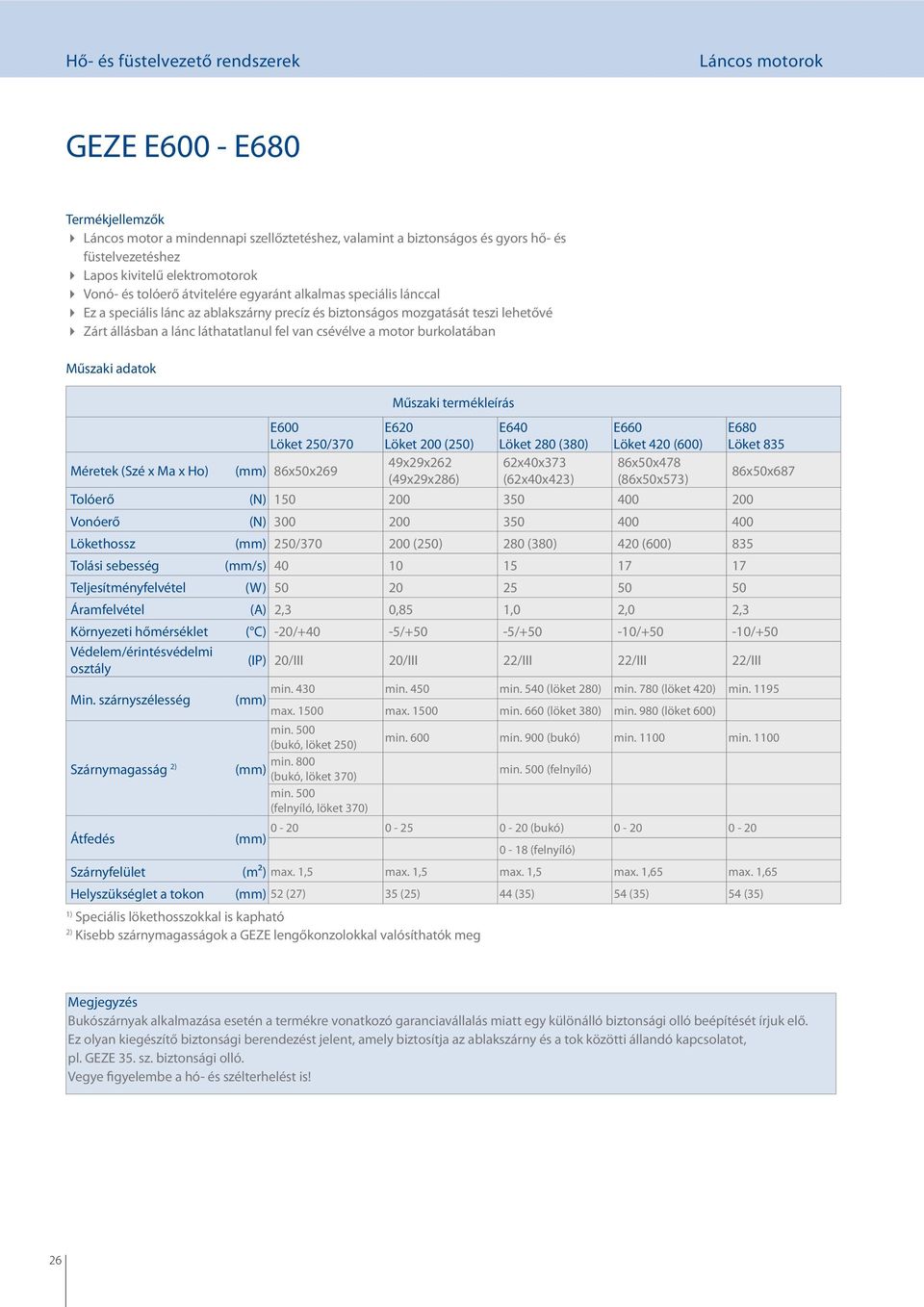

4 Hő- és füstelvezető rendszerek Láncos motorok GEZE E600 - E680 Termékjellemzők Láncos motor a mindennapi szellőztetéshez, valamint a biztonságos és gyors hő- és füstelvezetéshez Lapos kivitelű elektromotorok Vonó- és tolóerő átvitelére egyaránt alkalmas speciális lánccal Ez a speciális lánc az ablakszárny precíz és biztonságos mozgatását teszi lehetővé Zárt állásban a lánc láthatatlanul fel van csévélve a motor burkolatában Műszaki adatok Műszaki termékleírás E600 Löket 250/370 E620 Löket 200 (250) E640 Löket 280 (380) E660 Löket 420 (600) E680 Löket 835 Méretek (Szé x Ma x Ho) (mm) 86x50x269 49x29x262 62x40x373 86x50x478 (49x29x286) (62x40x423) (86x50x573) 86x50x687 Tolóerő (N) Vonóerő (N) Lökethossz (mm) 250/ (250) 280 (380) 420 (600) 835 Tolási sebesség (mm/s) Teljesítményfelvétel (W) Áramfelvétel (A) 2,3 0,85 1,0 2,0 2,3 Környezeti hőmérséklet ( C) -20/+40-5/+50-5/+50-10/+50-10/+50 Védelem/érintésvédelmi osztály (IP) 20/III 20/III 22/III 22/III 22/III min. 430 min. 450 min. 540 (löket 280) min. 780 (löket 420) min Min. szárnyszélesség (mm) max max min. 660 (löket 380) min. 980 (löket 600) min. 500 (bukó, löket 250) min. 600 min. 900 (bukó) min min Szárnymagasság 2) min. 800 (mm) (bukó, löket 370) min. 500 (felnyíló) min. 500 (felnyíló, löket 370) (bukó) Átfedés (mm) 0-18 (felnyíló) Szárnyfelület (m2) max. 1,5 max. 1,5 max. 1,5 max. 1,65 max. 1,65 Helyszükséglet a tokon (mm) 52 (27) 35 (25) 44 (35) 54 (35) 54 (35) 1) Speciális lökethosszokkal is kapható 2) Kisebb szárnymagasságok a GEZE lengőkonzolokkal valósíthatók meg Megjegyzés Bukószárnyak alkalmazása esetén a termékre vonatkozó garanciavállalás miatt egy különálló biztonsági olló beépítését írjuk elő. Ez olyan kiegészítő biztonsági berendezést jelent, amely biztosítja az ablakszárny és a tok közötti állandó kapcsolatot, pl. GEZE 35. sz. biztonsági olló. Vegye figyelembe a hó- és szélterhelést is! 26

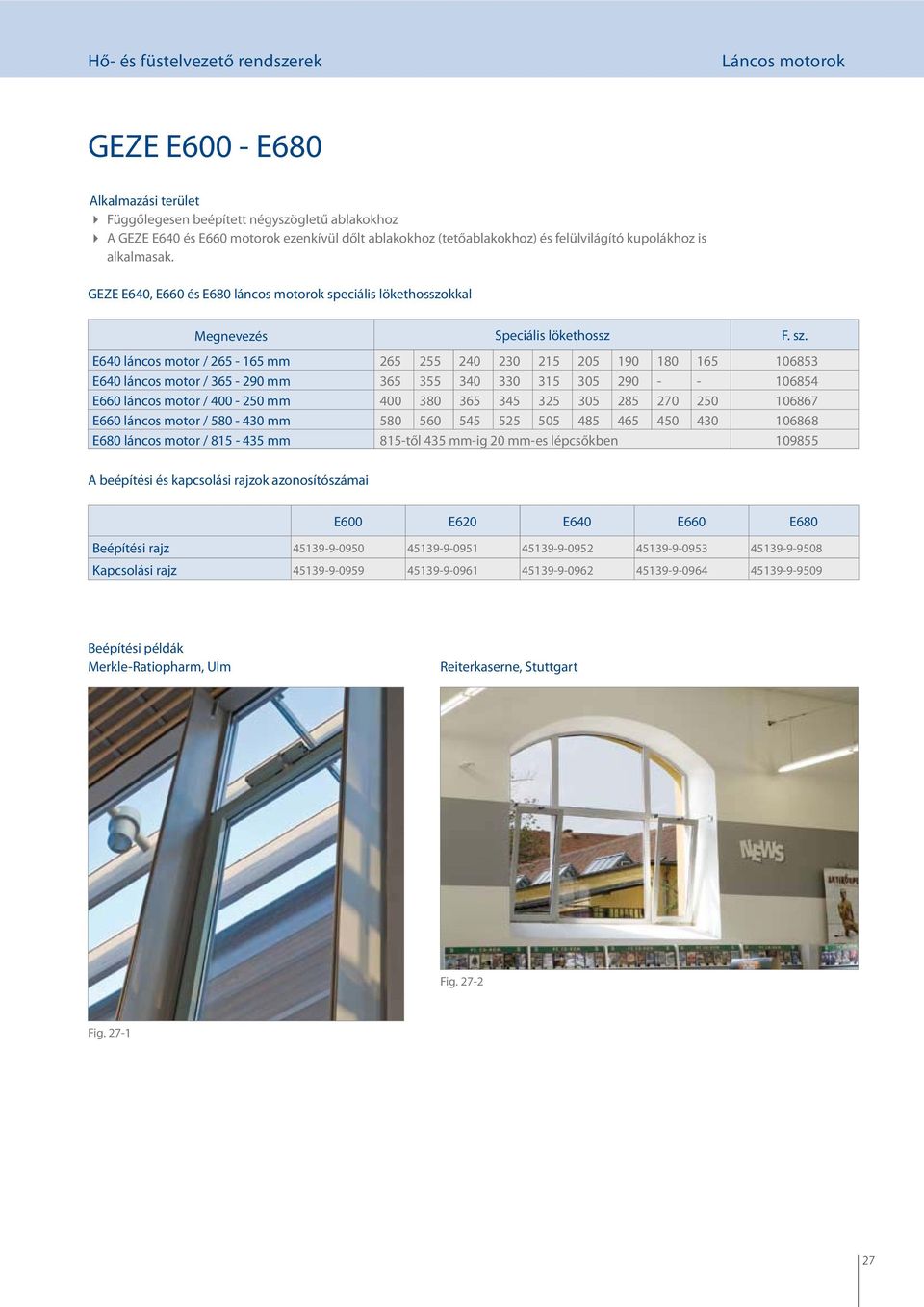

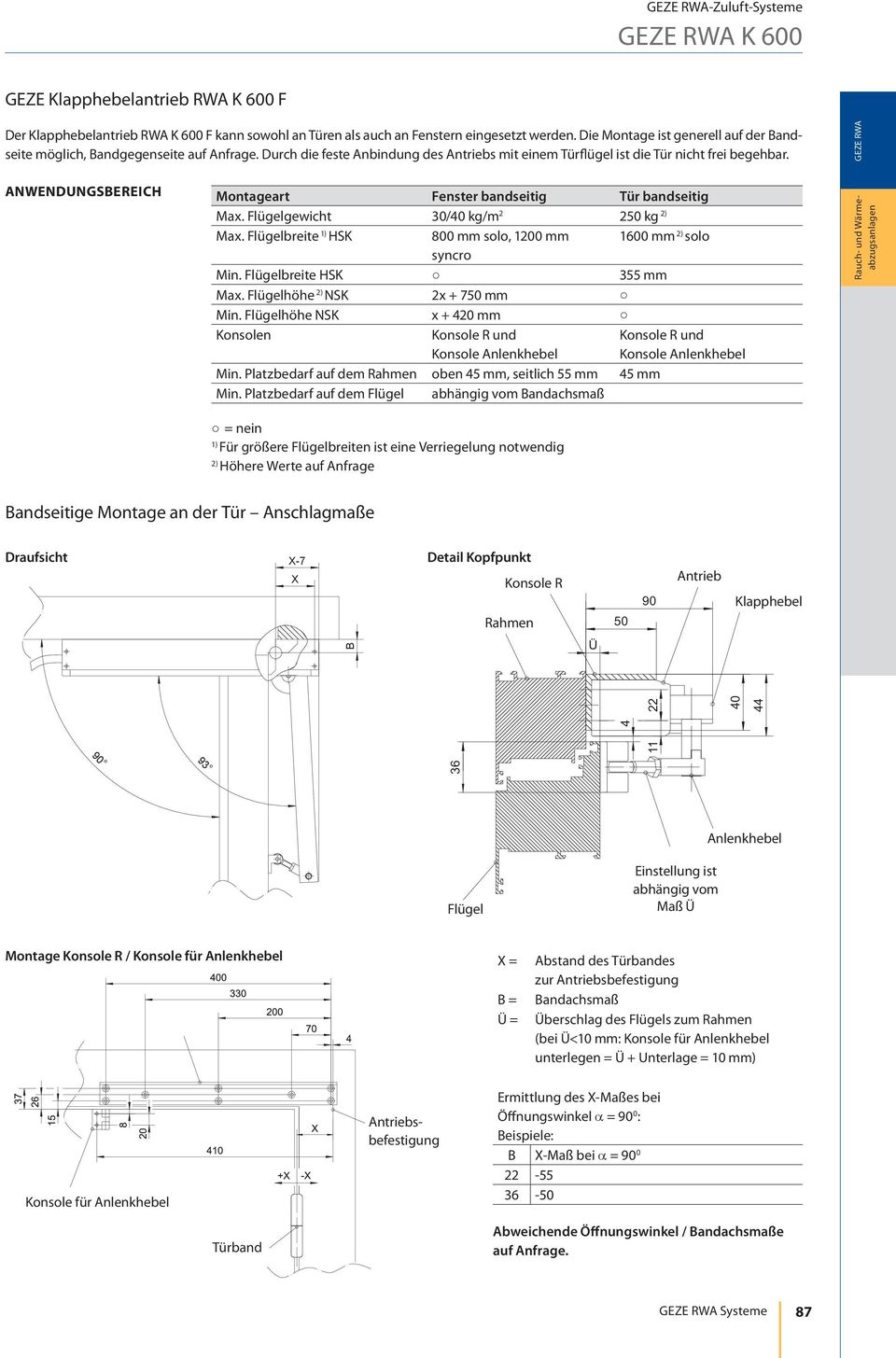

5 Hő- és füstelvezető rendszerek Láncos motorok GEZE E600 - E680 Alkalmazási terület Függőlegesen beépített négyszögletű ablakokhoz A GEZE E640 és E660 motorok ezenkívül dőlt ablakokhoz (tetőablakokhoz) és felülvilágító kupolákhoz is alkalmasak. GEZE E640, E660 és E680 láncos motorok speciális lökethosszokkal Megnevezés Speciális lökethossz F. sz. E640 láncos motor / mm E640 láncos motor / mm E660 láncos motor / mm E660 láncos motor / mm E680 láncos motor / mm 815-től 435 mm-ig 20 mm-es lépcsőkben A beépítési és kapcsolási rajzok azonosítószámai E600 E620 E640 E660 E680 Beépítési rajz Kapcsolási rajz Beépítési példák Merkle-Ratiopharm, Ulm Reiterkaserne, Stuttgart Fig Fig

6 -Zuluft-Systeme GEZE antrieb RWA K 600 antrieb zum Öffnen von Türen und Fenstern Der RWA K 600 bietet Lösungsmöglichkeiten wenn große Öffnungswinkel an Türen und Fenstern zu erzeugen sind. Durch einen programmierbaren Öffnungswinkel bis 93 0 am lassen sich je nach Anschlag die Elemente auf 90 0 öffnen. Der antrieb kann mit frei aufliegendem Hebelarm oder mit fester Verbindung zur Tür oder dem Fensterflügel montiert werden. Dabei sitzt der im Sturz, auf dem Rahmen oder dem Flügel. In der frei aufliegendem Montage ist der RWA K 600 kombinierbar mit GEZE Türschließern und somit ideal für Nachströmöffnungen mit hohem Begehungskomfort. Die Kombination aus RWA K 600, Motorschloss und Türschließer ist die Lösung aus einer Hand für Nachströmöffnungen mit versicherungstechnischem Verschluss. PRODUKTMERKMALE ANWENDUNGSBEREICH Mikroprozessorgesteuerter erhältlich als Solo- und Synchronvariante mit echter Synchronsteuerung; synchronisierter Mehrfachbetrieb ohne Zusatzmodul Elektrisch geregelter Softanlauf und Softstop Integrierter Meldekontakt nutzbar zur Beschaltung eines Türöffners Max. Stromaufnahme 1,25 A Drehmoment 215 Nm Zug- und Druckkraft max. 6oo N Verfügbar als Set mit integreirter Öffnungs- und Schließfolge für zweiflüglige Türen Türen: band- und gegenbandseitige Montage bei freier Begehung oder mit fester Anbindung Kipp-, Klapp- und Drehfenster ein- und auswärts öffnend sowie Dachflächenfenster G T F BESTELLINFORMATION GEZE ELEKTROLINEARANTRIEBE Bezeichnung Ausführung Id. Nr. antrieb RWA K 600 G mit einer Gleitschiene zur festen Verbindung des s antrieb RWA K 600 T zur freiaufliegenden Montage mit einer Rolle am antrieb RWA K 600 F mit einem Anlenkhebel zur festen Verbindung des s EV Sonderausführung* Syncro* EV Sonderausführung* Syncro* EV Sonderausführung* Syncro* RWA K 600 Konsole T RWA K 600 Konsole R * Konfigurierbare ID-Nummern 86 UND LÜFTUNGSTECHNIK

7 90 -Zuluft-Systeme GEZE antrieb RWA K 600 F Der antrieb RWA K 600 F kann sowohl an Türen als auch an Fenstern eingesetzt werden. Die Montage ist generell auf der Bandseite möglich, Bandgegenseite auf Anfrage. Durch die feste Anbindung des s mit einem Türflügel ist die Tür nicht frei begehbar. ANWENDUNGSBEREICH Montageart Fenster bandseitig Tür bandseitig Max. Flügelgewicht 30/40 kg/m kg 2) Max. Flügelbreite 1) HSK 800 mm solo, 1200 mm 1600 mm 2) solo syncro Min. Flügelbreite HSK 355 mm Max. Flügelhöhe 2) NSK 2x mm Min. Flügelhöhe NSK x mm Konsolen Konsole R und Konsole Anlenkhebel Min. Platzbedarf auf dem Rahmen oben 45 mm, seitlich 55 mm 45 mm Min. Platzbedarf auf dem Flügel abhängig vom Bandachsmaß Konsole R und Konsole Anlenkhebel = nein 1) Für größere Flügelbreiten ist eine Verriegelung notwendig 2) Höhere Werte auf Anfrage Bandseitige Montage an der Tür Anschlagmaße -7 Konsole R Rahmen B Ü Anlenkhebel Flügel Einstellung ist abhängig vom Maß Ü Montage Konsole R / Konsole für Anlenkhebel B = Ü = Abstand des Türbandes zur sbefestigung Bandachsmaß Überschlag des Flügels zum Rahmen (bei Ü<10 mm: Konsole für Anlenkhebel unterlegen = Ü + Unterlage = 10 mm) Konsole für Anlenkhebel sbefestigung Ermittlung des -Maßes bei Öffnungswinkel : Beispiele: B -Maß bei Türband Abweichende Öffnungswinkel / Bandachsmaße auf Anfrage. Systeme 87

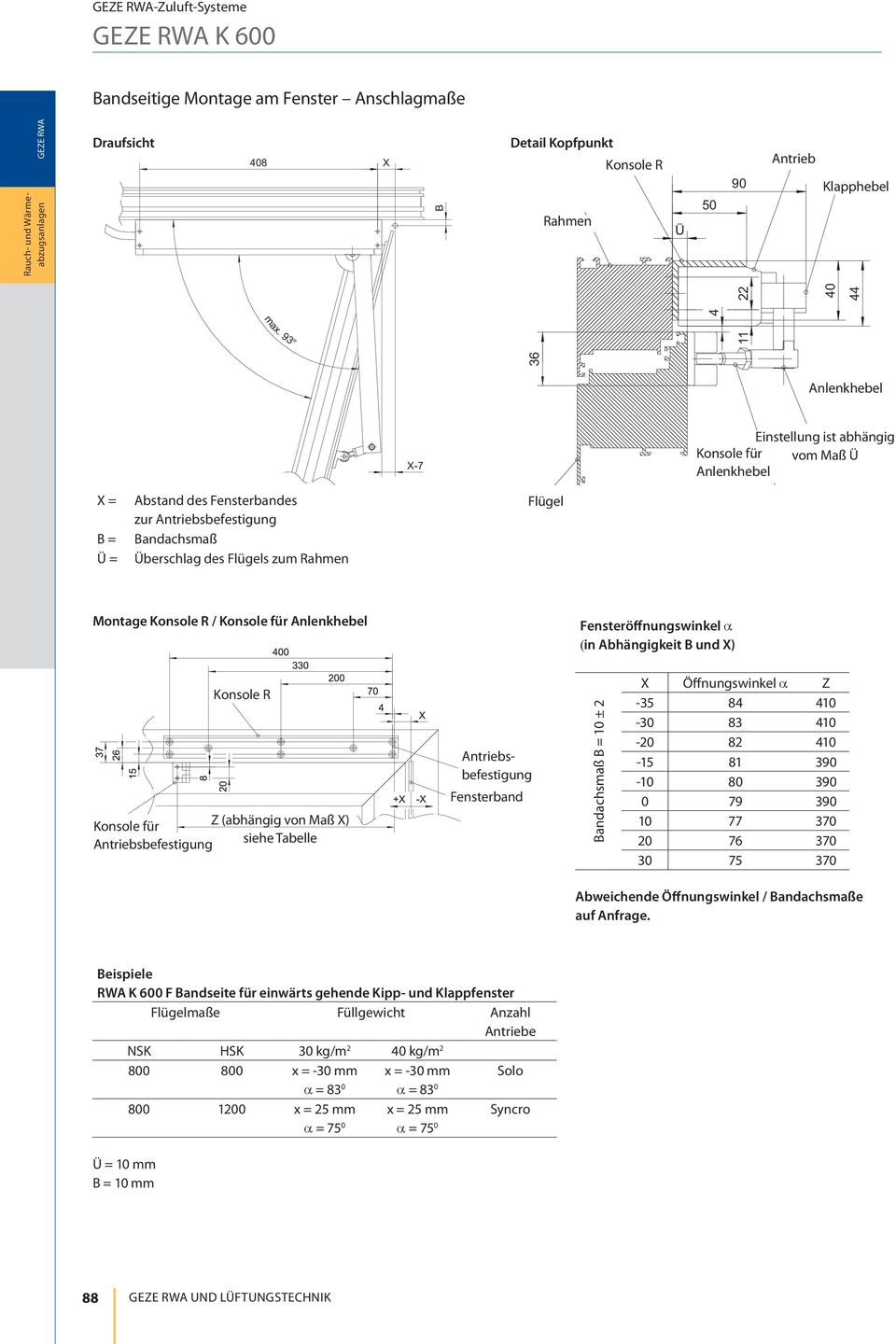

8 -Zuluft-Systeme Bandseitige Montage am Fenster Anschlagmaße 408 B Rahmen Konsole R Ü max Anlenkhebel -7 Einstellung ist abhängig Konsole für vom Maß Ü Anlenkhebel B = Ü = Abstand des Fensterbandes zur sbefestigung Bandachsmaß Überschlag des Flügels zum Rahmen Flügel Montage Konsole R / Konsole für Anlenkhebel Fensteröffnungswinkel α (in Abhängigkeit B und ) Konsole R Konsole für Z (abhängig von Maß ) sbefestigung siehe Tabelle sbefestigung Fensterband Bandachsmaß B = 10 ± 2 Öffnungswinkel α Z Abweichende Öffnungswinkel / Bandachsmaße auf Anfrage. Beispiele RWA K 600 F Bandseite für einwärts gehende Kipp- und Klappfenster Flügelmaße Füllgewicht Anzahl e NSK HSK 30 kg/m 2 40 kg/m 2 Ü = 10 mm B = 10 mm x = -30 mm α = x = 25 mm α = 75 0 x = -30 mm α = 83 0 x = 25 mm α = 75 0 Solo Syncro 88 UND LÜFTUNGSTECHNIK

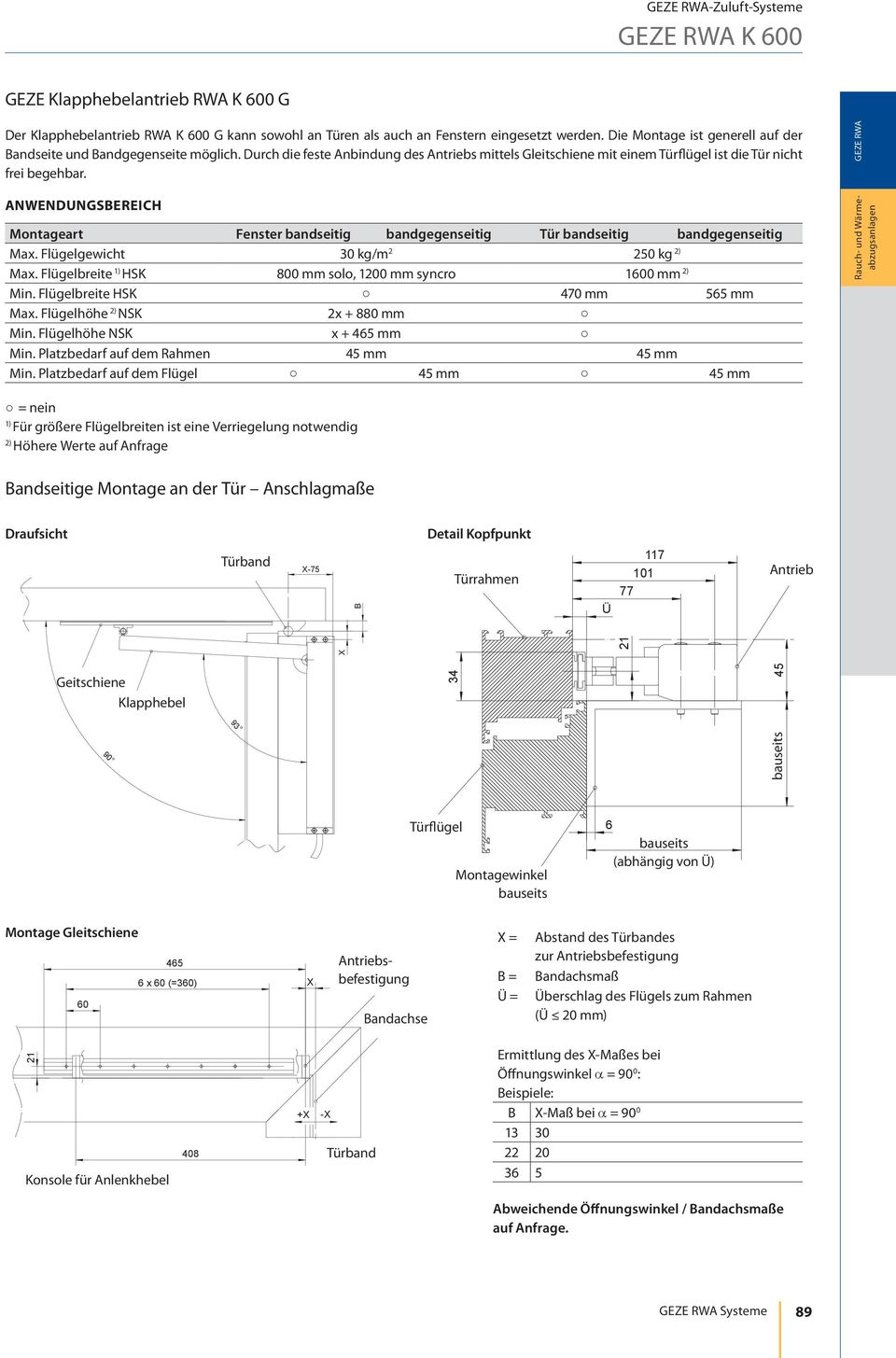

9 93 -Zuluft-Systeme GEZE antrieb RWA K 600 G Der antrieb RWA K 600 G kann sowohl an Türen als auch an Fenstern eingesetzt werden. Die Montage ist generell auf der Bandseite und Bandgegenseite möglich. Durch die feste Anbindung des s mittels Gleitschiene mit einem Türflügel ist die Tür nicht frei begehbar. ANWENDUNGSBEREICH Montageart Fenster bandseitig bandgegenseitig Tür bandseitig bandgegenseitig Max. Flügelgewicht 30 kg/m kg 2) Max. Flügelbreite 1) HSK 800 mm solo, 1200 mm syncro 1600 mm 2) Min. Flügelbreite HSK 470 mm 565 mm Max. Flügelhöhe 2) NSK 2x mm Min. Flügelhöhe NSK x mm Min. Platzbedarf auf dem Rahmen 45 mm 45 mm Min. Platzbedarf auf dem Flügel 45 mm 45 mm = nein 1) Für größere Flügelbreiten ist eine Verriegelung notwendig 2) Höhere Werte auf Anfrage Bandseitige Montage an der Tür Anschlagmaße Türband -75 B Türrahmen Ü Geitschiene bauseits Türflügel Montagewinkel bauseits 6 bauseits (abhängig von Ü) Montage Gleitschiene 465 6x60(=360) 60 sbefestigung Bandachse B = Ü = Abstand des Türbandes zur sbefestigung Bandachsmaß Überschlag des Flügels zum Rahmen (Ü 20 mm) 21 Konsole für Anlenkhebel Türband Ermittlung des -Maßes bei Öffnungswinkel : Beispiele: B -Maß bei Abweichende Öffnungswinkel / Bandachsmaße auf Anfrage. Systeme 89

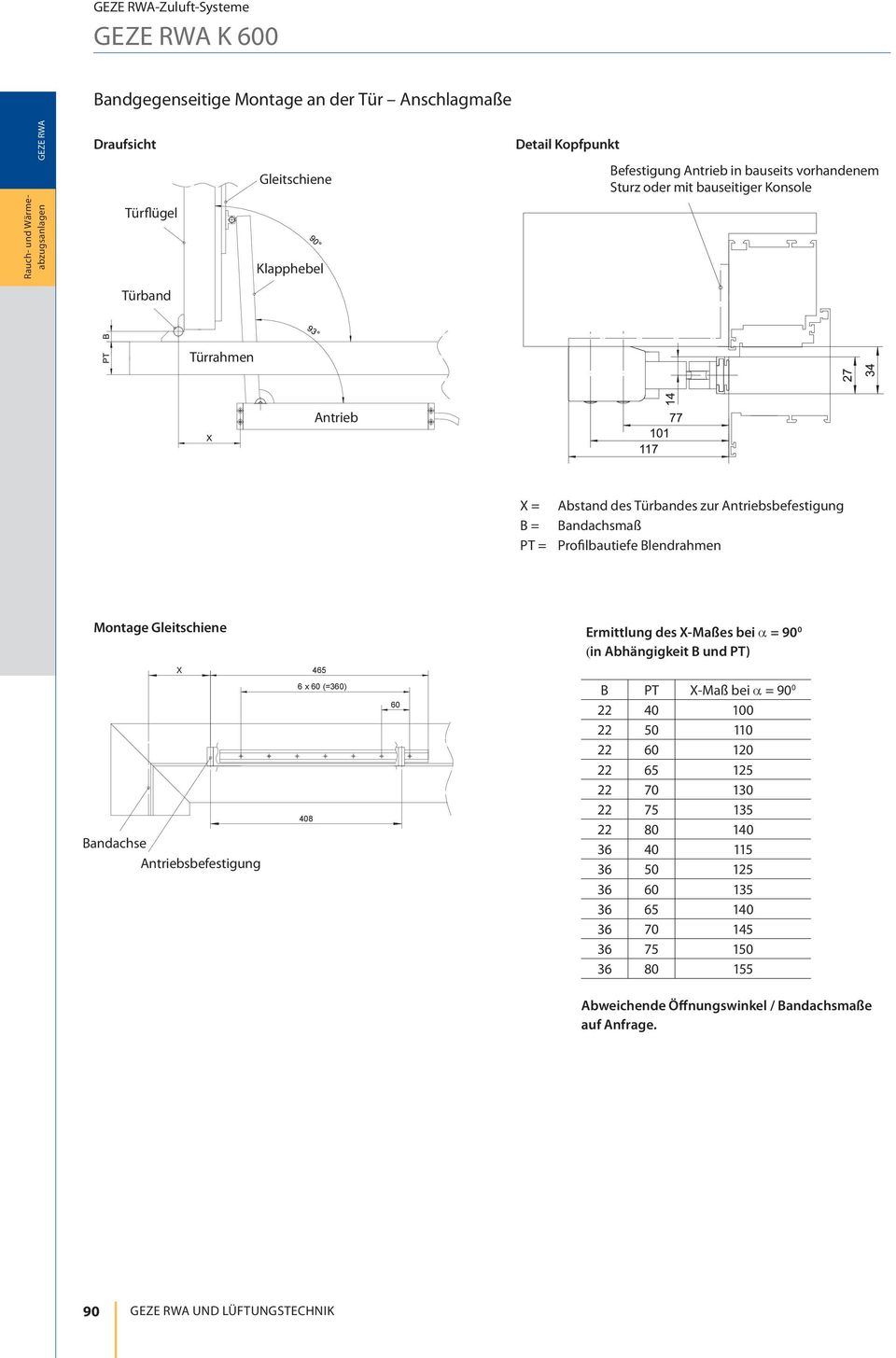

10 -Zuluft-Systeme Bandgegenseitige Montage an der Tür Anschlagmaße Gleitschiene Befestigung in bauseits vorhandenem Sturz oder mit bauseitiger Konsole Türflügel Türband Türrahmen B = PT = Abstand des Türbandes zur sbefestigung Bandachsmaß Profilbautiefe Blendrahmen Montage Gleitschiene Ermittlung des -Maßes bei (in Abhängigkeit B und PT) 465 Bandachse sbefestigung 6x60(=360) B PT -Maß bei Abweichende Öffnungswinkel / Bandachsmaße auf Anfrage. 90 UND LÜFTUNGSTECHNIK

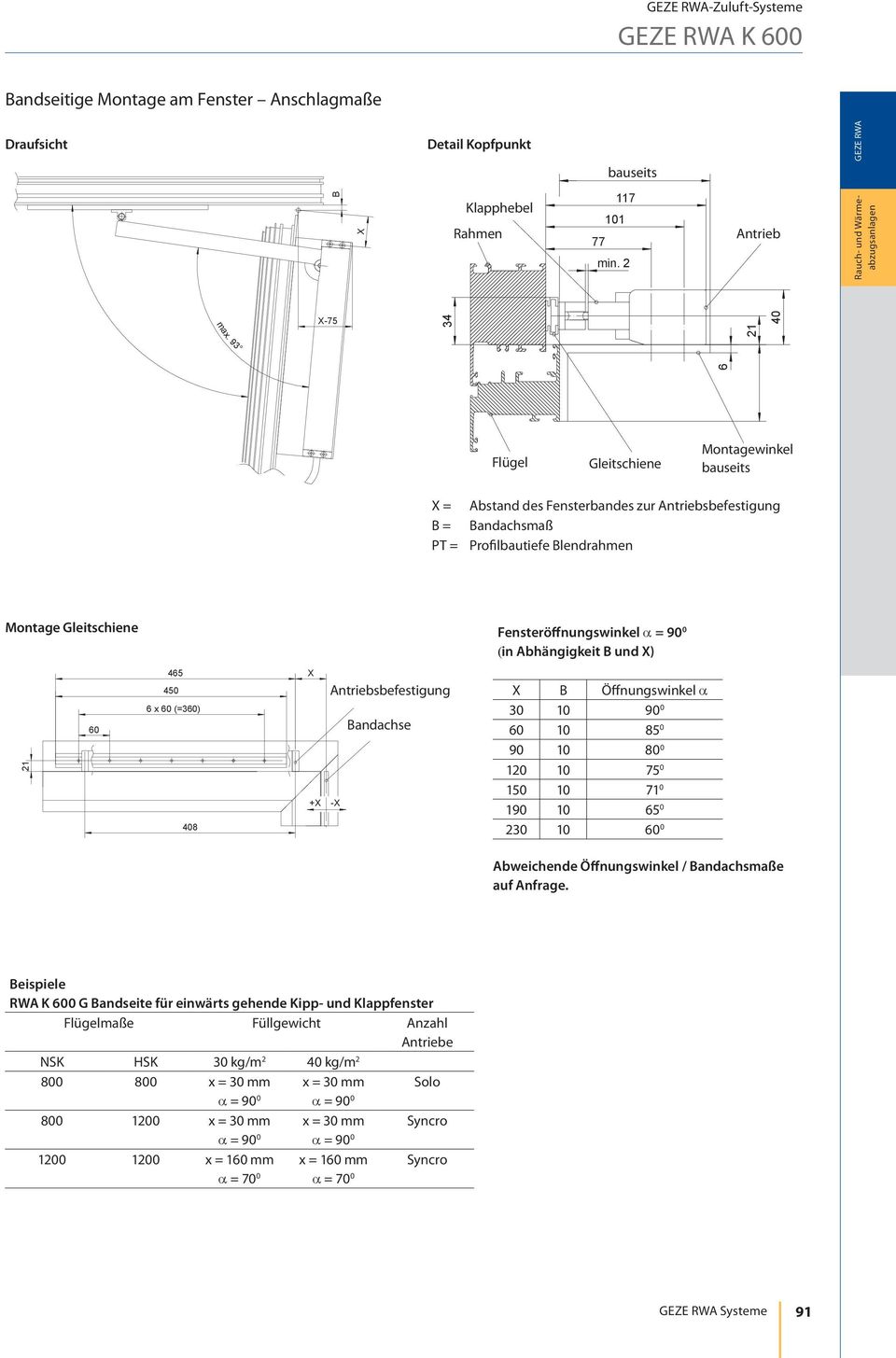

11 -Zuluft-Systeme Bandseitige Montage am Fenster Anschlagmaße bauseits B Rahmen min.2 max Flügel Gleitschiene Montagewinkel bauseits B = PT = Abstand des Fensterbandes zur sbefestigung Bandachsmaß Profilbautiefe Blendrahmen Montage Gleitschiene Fensteröffnungswinkel (in Abhängigkeit B und ) x60(=360) sbefestigung - Bandachse B Öffnungswinkel α Abweichende Öffnungswinkel / Bandachsmaße auf Anfrage. Beispiele RWA K 600 G Bandseite für einwärts gehende Kipp- und Klappfenster Flügelmaße Füllgewicht Anzahl e NSK HSK 30 kg/m 2 40 kg/m x = 30 mm x = 30 mm x = 160 mm α = 70 0 x = 30 mm x = 30 mm x = 160 mm α = 70 0 Solo Syncro Syncro Systeme 91

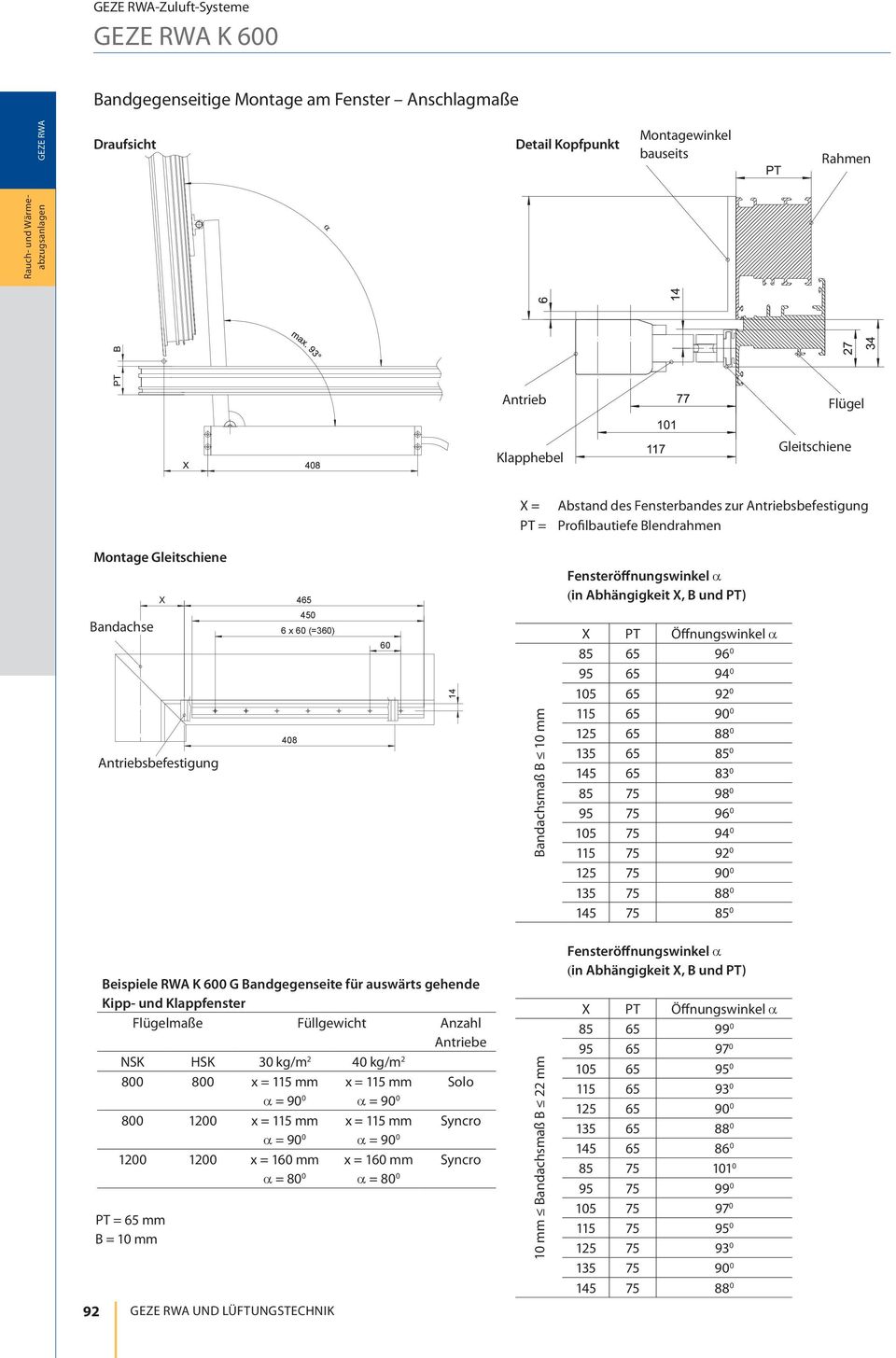

12 -Zuluft-Systeme Bandgegenseitige Montage am Fenster Anschlagmaße Montagewinkel bauseits Rahmen Flügel Gleitschiene Abstand des Fensterbandes zur sbefestigung PT = Profilbautiefe Blendrahmen Montage Gleitschiene 465 Fensteröffnungswinkel α (in Abhängigkeit, B und PT) Bandachse sbefestigung 450 6x60(=360) Bandachsmaß B 10 mm PT Öffnungswinkel α Beispiele RWA K 600 G Bandgegenseite für auswärts gehende Kipp- und Klappfenster Flügelmaße Füllgewicht Anzahl e NSK HSK 30 kg/m 2 40 kg/m x = 115 mm x = 115 mm x = 160 mm α = 80 0 PT = 65 mm B = 10 mm UND LÜFTUNGSTECHNIK x = 115 mm x = 115 mm x = 160 mm α = 80 0 Solo Syncro Syncro 10 mm Bandachsmaß B 22 mm Fensteröffnungswinkel α (in Abhängigkeit, B und PT) PT Öffnungswinkel α

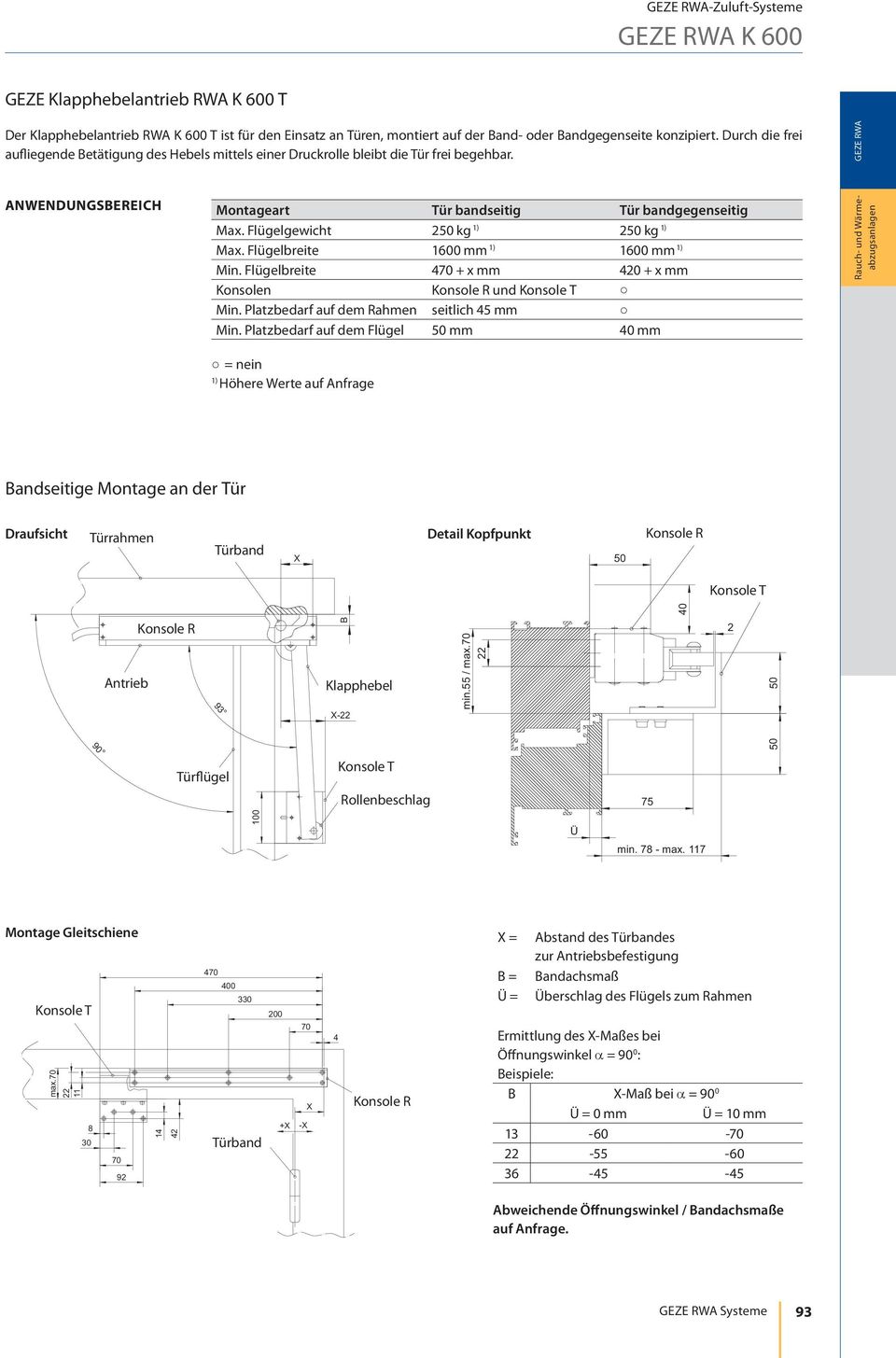

13 -Zuluft-Systeme GEZE antrieb RWA K 600 T Der antrieb RWA K 600 T ist für den Einsatz an Türen, montiert auf der Band- oder Bandgegenseite konzipiert. Durch die frei aufliegende Betätigung des Hebels mittels einer Druckrolle bleibt die Tür frei begehbar. ANWENDUNGSBEREICH Montageart Tür bandseitig Tür bandgegenseitig Max. Flügelgewicht 250 kg 1) 250 kg 1) Max. Flügelbreite 1600 mm 1) 1600 mm 1) Min. Flügelbreite x mm x mm Konsolen Konsole R und Konsole T Min. Platzbedarf auf dem Rahmen seitlich 45 mm Min. Platzbedarf auf dem Flügel 50 mm 40 mm = nein 1) Höhere Werte auf Anfrage Bandseitige Montage an der Tür Türrahmen Türband 50 Konsole R Konsole T 40 Konsole R B min.55/ max Türflügel Konsole T Rollenbeschlag Ü min.78-max.117 Montage Gleitschiene Konsole T max Türband Konsole R B = Ü = Abstand des Türbandes zur sbefestigung Bandachsmaß Überschlag des Flügels zum Rahmen Ermittlung des -Maßes bei Öffnungswinkel : Beispiele: B -Maß bei Ü = 0 mm Ü = 10 mm Abweichende Öffnungswinkel / Bandachsmaße auf Anfrage. Systeme 93

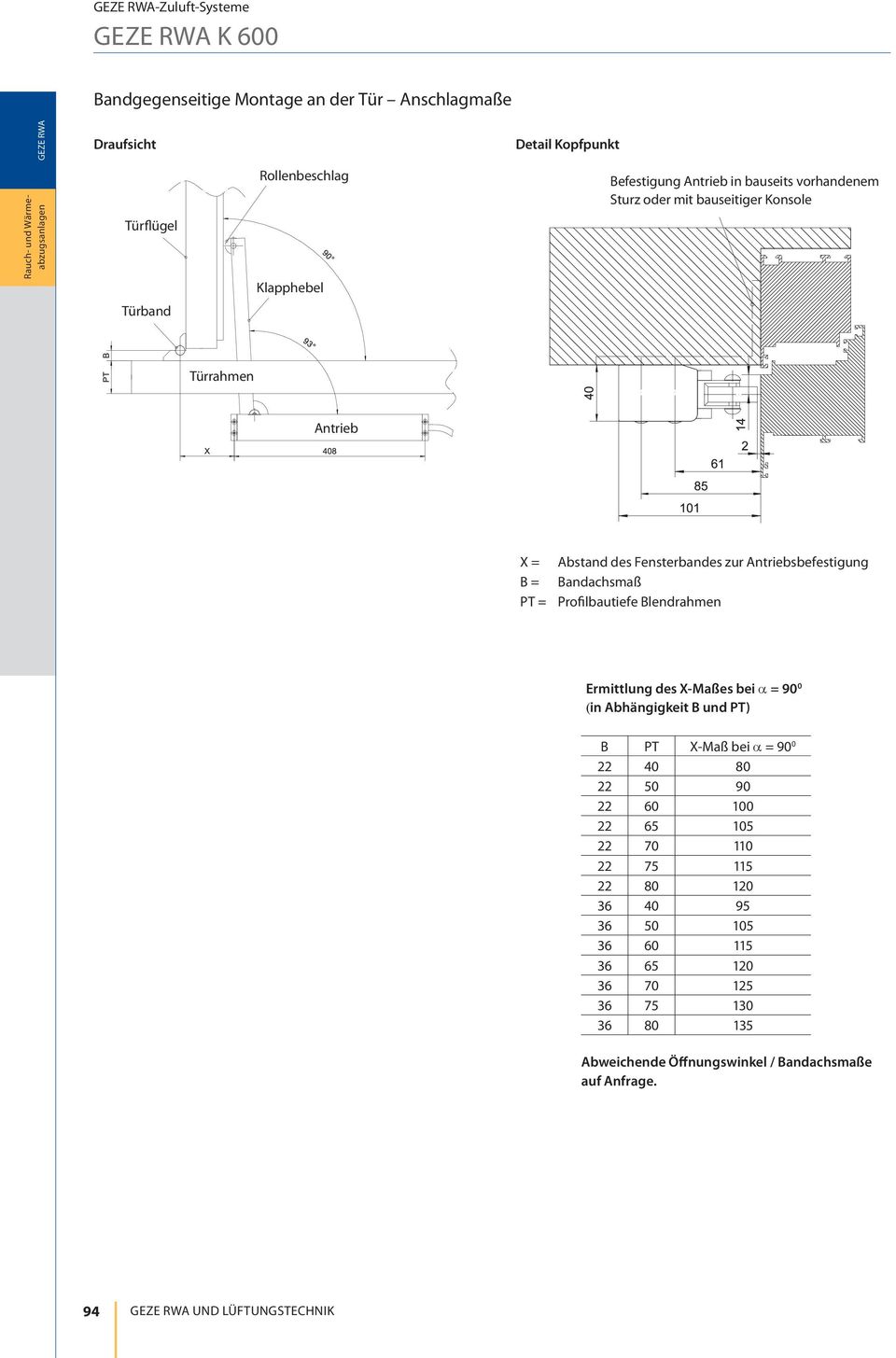

14 -Zuluft-Systeme Bandgegenseitige Montage an der Tür Anschlagmaße Türflügel Rollenbeschlag Befestigung in bauseits vorhandenem Sturz oder mit bauseitiger Konsole Türband Türrahmen B = PT = Abstand des Fensterbandes zur sbefestigung Bandachsmaß Profilbautiefe Blendrahmen Ermittlung des -Maßes bei (in Abhängigkeit B und PT) B PT -Maß bei Abweichende Öffnungswinkel / Bandachsmaße auf Anfrage. 94 UND LÜFTUNGSTECHNIK
