1 1,5 Kári Béla, 4 Máthé Domokos, 3 Taba Gabriella, 1 Milecz-Mitykó Richárd, 5 Seres László, 5 Bagaméry István, 1 Györke Tamás, 2 Kellermayer Miklós 1 Semmelweis Egyetem ÁOK Orvosi Képalkotó Klinika, Budapest 2 Semmelweis Egyetem Biofizikai és Sugárbiológiai Intézet, Budapest 3 Semmelweis Egyetem Sugárvédelmi Szolgálat, Budapest 4 CHROMed Kft., Budapest 5 Mediso Ltd., Budapest

2 szeptemberében a RADIOLÓGIAI KLINIKA a NUKLEÁRIS MEDICINA KÖZPONT, a neuroradiológiai diszciplinát képviselő MRKK (MR KUTATÓ KÖZPONT) orvosi képi diagnosztika intézeteiből megalakult az ORVOSI KÉPALKOTÓ KLINIKA (OKK). - Az egyes diszciplínák a klinikán belül megőrizve szakmai önállóságukat tanszéki formában működnek: - Radiológiai Tanszék - Nukleáris Medicina Tanszék - MR Neuroradiológiai Tanszék

3 ELŐZMÉNYEK: a.) VEKOP pályázat keretében 2018-ban elnyertük az AnyScan PC PET/CT (Mediso Ltd., Budapest) leképező berendezést. - VEKOP: VErsenyképes Közép-Magyarország Operatív Program, amely az NKFI /Nemzeti Kutatási, Fejlesztési és Innovációs Hivatal/ alapból támogatott program. b.) A pályázat az Innovatív nagyállatmodellek a klinikai terápiás kutatás szolgálatában project keretében a Semmelweis Egyetem Biofizikai és Sugárbiológiai Intézet vezetésével az OKK Nukleáris Medicina Tanszéken valósul meg. c.) A project további részt vevői: SE Urulógiai Klinika SE Neurológiai Klinika SE Kísérletes és Sebészeti Műtéttani Intézet

4 Kitűzött Cél: a.) A moduláris AnyScan PET/CT multi-modalitású leképező rendszer megvalósíthatóvá teszi az új terápiás készítmények és diagnosztikus eljárások harmónikus átvitelét azaz transzlációját a pre-klinikai állatkísérletektől emberi alkalmazásra azaz a M 3 - Molecule-Mouse-Man -. Ez alapján az alkalmazott klinikai eljárások jóval pontosabban és megbízhatóbban becsülhető. b.) Az egyetemen e metodika alapján teljessé válik a képi alapú transzlációs kutatás. Az AnyScan PET/CT alapon történő nagyállat-képalkotó modell alkalmazása nemzetközi szinten is az élvonalba emeli az SE-t. c.) Az AnyScan képalkotó család moduláris kialakításának köszönhetően az OKK kiegészítő külön kutatási együttműködési szerződést kötött a Mediso Ltd.-vel és kiegészítette azt a SPECT/CT területre is. Így a PET/CT leképező rendszerhez illesztettek egy 3-detektoros TRIO SPECT-t, kialakítva egy triple modalitású egyedi hazai fejlesztésű és gyártású multi-modalitású leképező rendszert AnyScan TRIO SPECT/CT/PET.

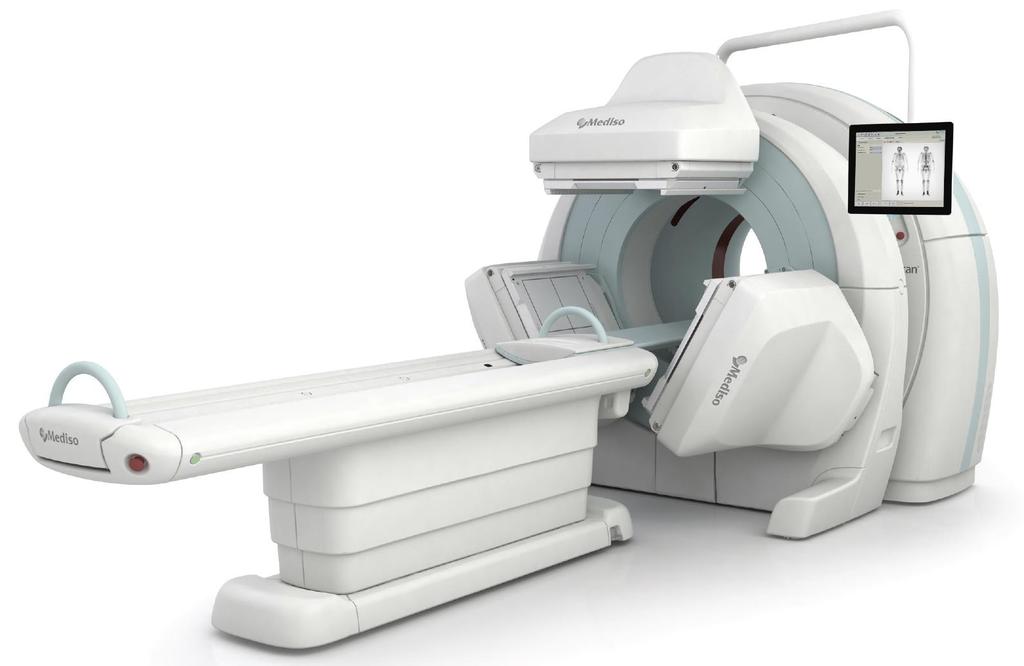

5 A moduláris AnyScan Leképező rendszer Család AnyScan Család komponensei flexibilis, modularis rendszer Az installált rendszer igény szerint kiegészíthető, vagy szétbontható később Két-utas molecular imaging Nagy pontosságú anatómiai leképezés OR SINGLE, DUAL, TRIPLE-HEAD SPECT OPCIONÁLISAN FLEXI VERSION 16 SLICE DIAGNOSTIC CT PET/CT w 16 SLICE DIAGNOSTIC CT

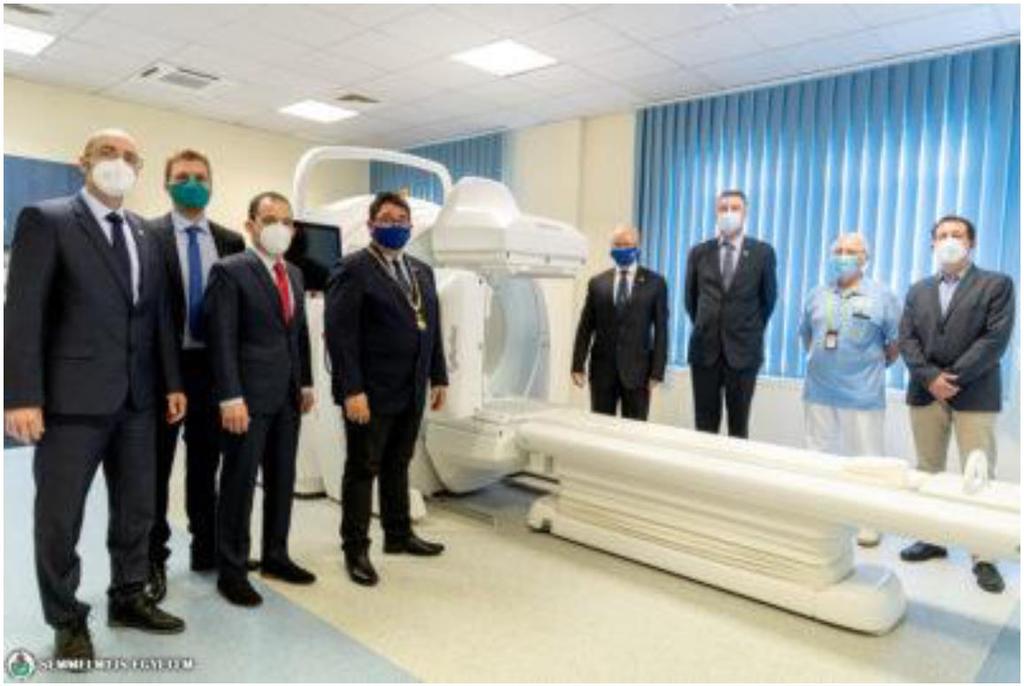

6 A TRIO SCP Multi-Modalitású leképező rendszer átadása 2021 április 8. a VEKOP pályázatban elnyert és kiegészített multi-modalitású rendszer ünnepélyes - szalag átvágással történő - átadása. A Transzlációs kutató labor megnyitása.

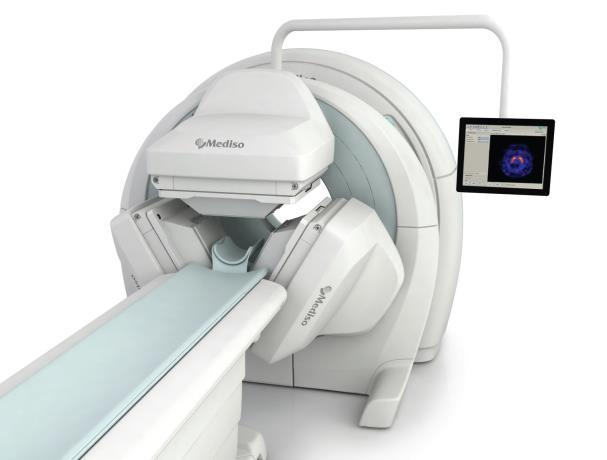

7 AnyScan Trio Tripple Head Tripple Modality System Mediso Ltd. SPECT Research Imaging Equipment for Future Use PET N e w MPH Collimators for Brain SPECT Imaging Multi-Modality Diagnostic Coach Available Collimator set: Parallel Imaging: LEUHR, LEHR, LEHRHS, LEGP, MEGP, HEGP Multiplex-MultiPinHole (MPH) Imaging: - Organ oriented - Brain, Striatum, Heart - - min. 5times improvement in sensitivity - min. 3times improvement in resolution - Stationary SPECT imaging solution (Heart) CT T e c h n o n o g y

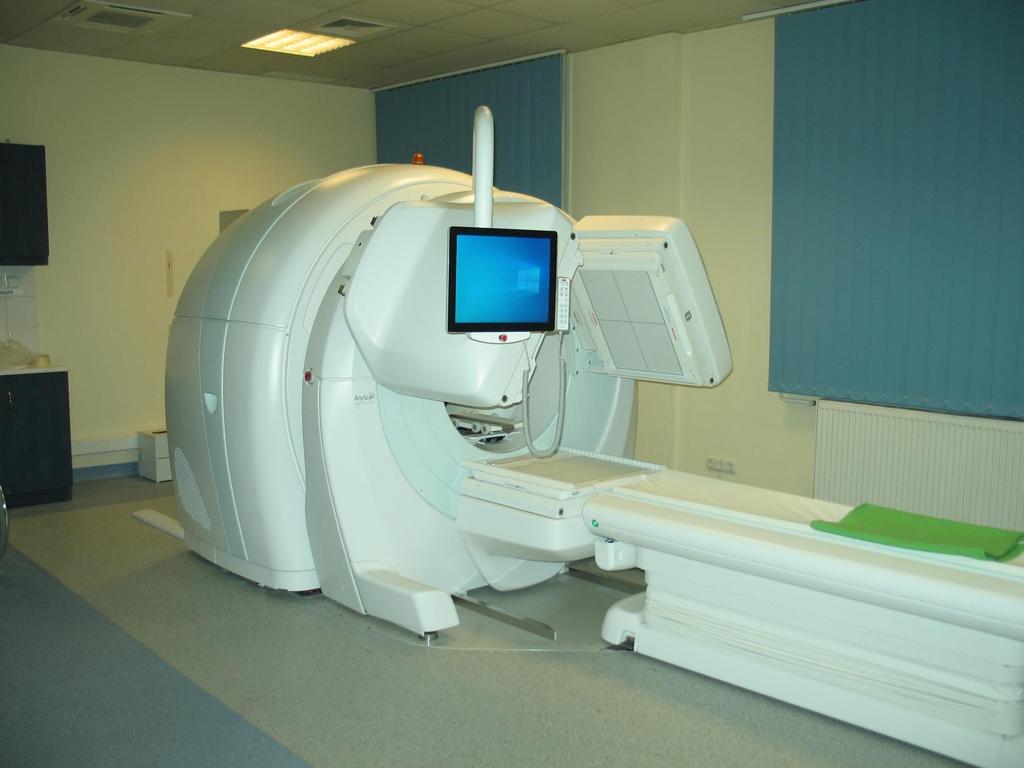

8 Kutatási célokra telepített rendszer azaz Transzlációs Kutatás Új Installáció a Semmelweis Egyetem Orvosi Képalkotó Klinikán Nukleáris Medicina Tanszék (Aug. 2020) C u t t i n g E d g e T e c h n o n o g y

9 1.) A minél pontosabb kvantitatív leképezés (parallel, MPH /konvergens/ leképezési eljárások) 2.) Több interdiszciplináris tudományág bevonása, új leképezési technikák kidolgozása: - 4D (5D) dinamikus SPECT technika (LIST) - 4D képrekonstrrukciós eljárások - Képszűrési, jel/zaj analízis alapú képfeldolgozó algoritmusok kidolgozása 3.) További együttműködő partnereink: - BME VIK Irányítástechnikai és Informatikai Tanszék - ELTE Alkalmazott Programozó Matematikai Tanszék - ScanoMed Debrecen - BME TTK Nukleáris Technika Intézet 4.) Multidiszciplináris oktatás Hallgatók (MSc. PhD.) képzése és bevonása a kutatói munkákba.

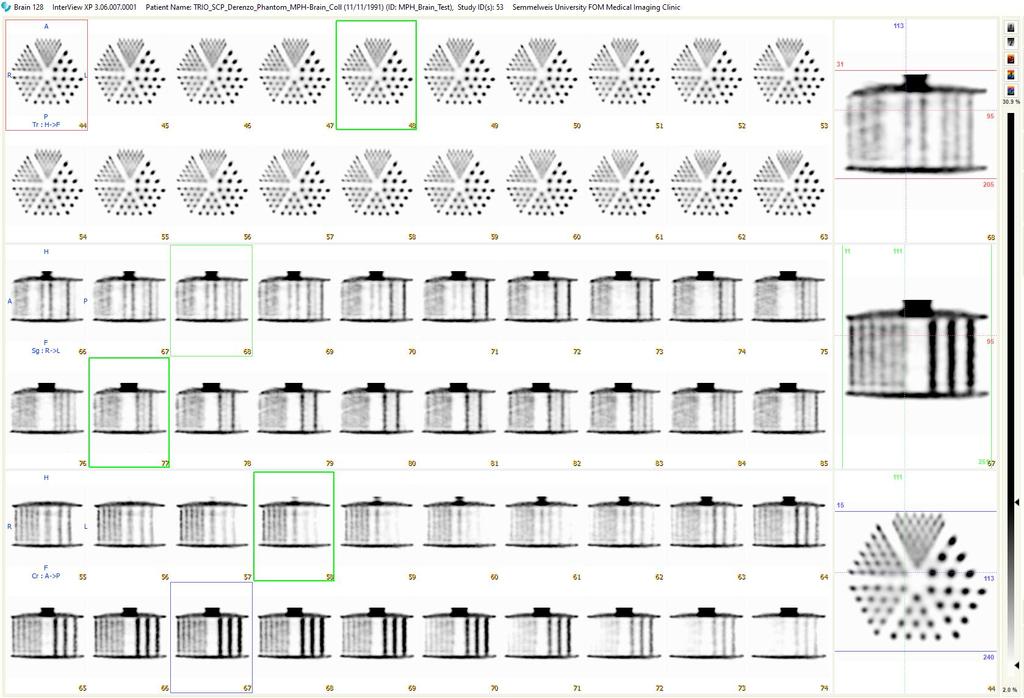

10 Derenzo Phantom TRIO SCP SPECT Felvétel Alapján MPH Brain leképezéssel Recon.: 3D MPH TeraTomo Q(256) It.112 sub.4 Postf.3D.Cum. AC:Chang(0.18)

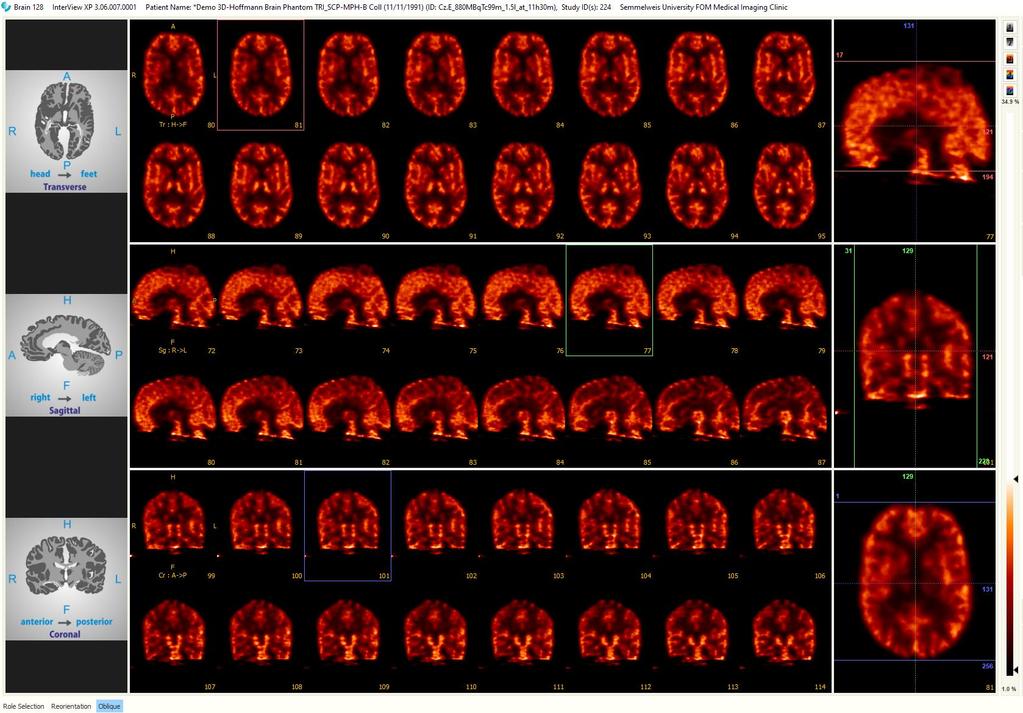

11 C o l l i m a t o r Image Recon.: 3D MPH TeraTomo Q, It:108, Sub:3, Post.3D.Cum. Matrix:256 with Voxel S.: mm 3, CT-AC & Monte-Carlo (Medium) Satter correction M P H B r a i n

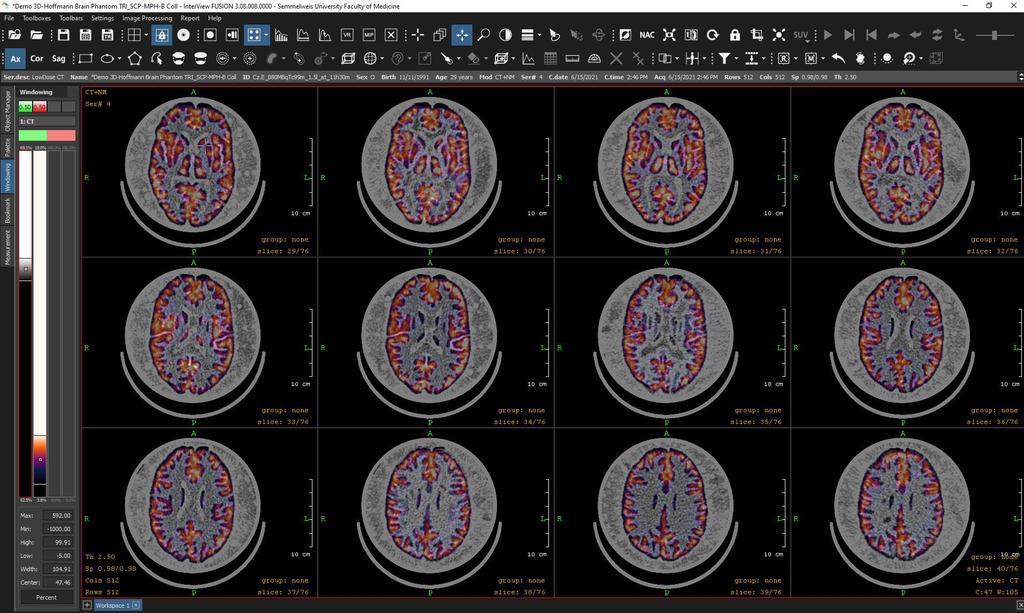

12 3D Hoffman Fantom MPH Brain Collimátorral leképezve Multi-Modality Display: Matrix:256x256x167 Rec.Voxel S.: mm 3 Rec.: 3D MPH TeraTomo Q MCM AC

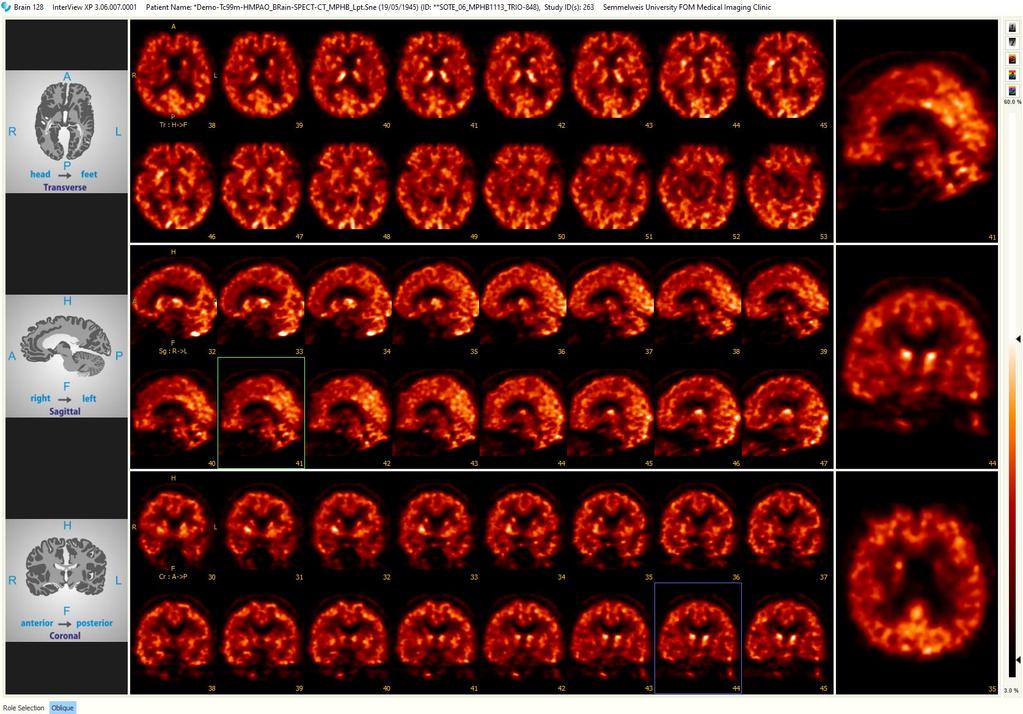

13 Human Agy Leképezés Tc 99m -HMPAO pharmacon MPH Brain Kollimátor Image Recon.: 3D MPH TeraTomo Q, It:112, Sub:4, Post.3D.Cum. Matrix:128 with Voxel S.: mm 3, CT-AC & Monte-Carlo (Medium) Satter correction

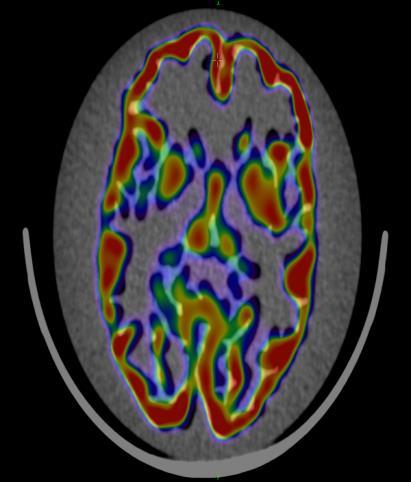

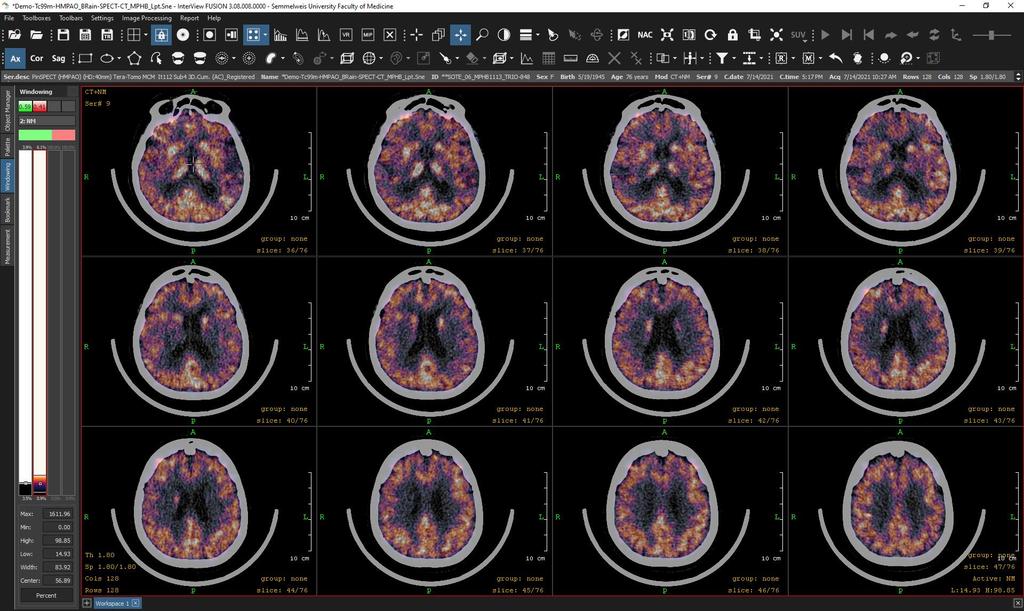

14 Human Agy Leképezés Tc 99m -HMPAO pharmacon, TRIO MPH Brain kollimátor Multi-Modality Display: Matrix:128x128x106 Rec.Voxel S.: mm 3 Rec.: 3D MPH TeraTomo Q MCM AC

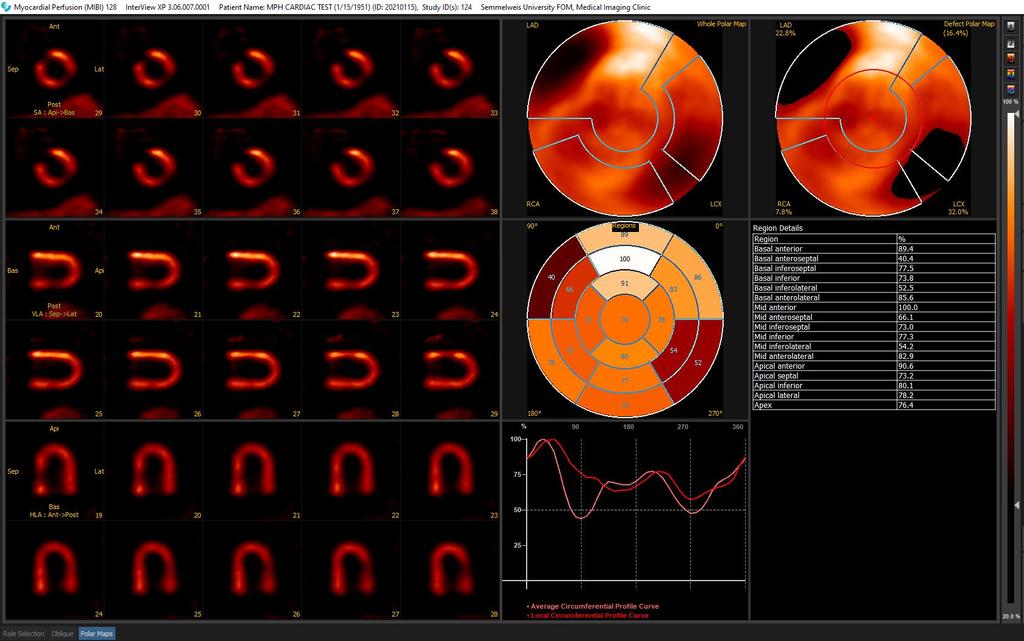

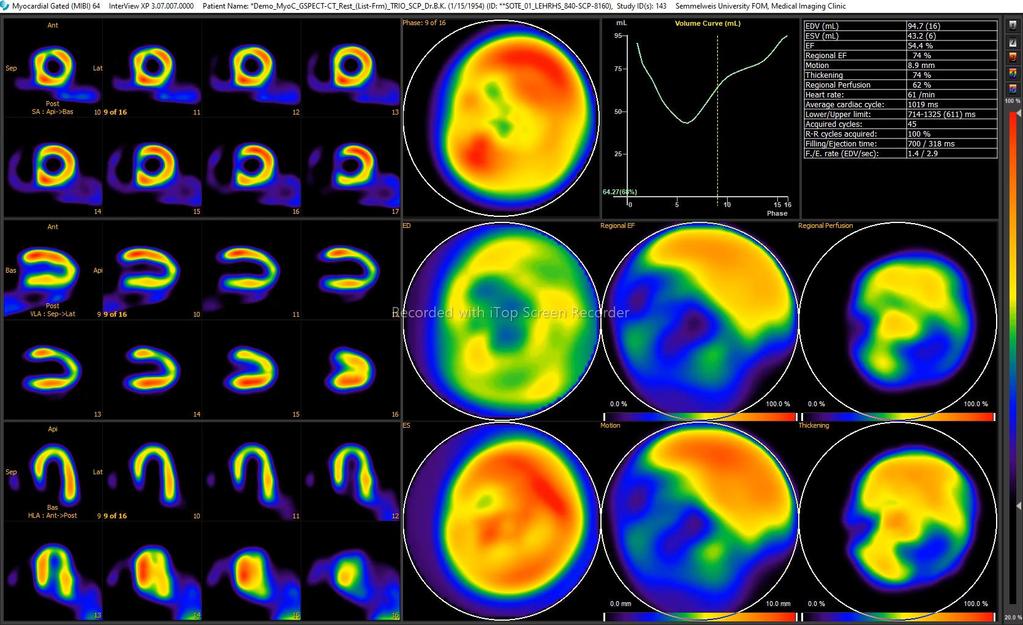

15 Human Kapuzott Szívizom vizsgálat Tc 99m -MyoView pharmacon parallel Kollimátor Image Recon.: 3D MPH TeraTomo Q, It:96, Sub:8, Post.3D.Cum. Matrix:64 with Voxel S.: mm 3, CT-AC & Monte-Carlo (Medium) Satter correction

16 Szívizom Fantom vizsgálat Tc 99m Radio-pharmacon MPH Szív Kollimátor Image Recon.: 3D MPH TeraTomo Q, It:96, Sub:1, Post.3D.Cum. Matrix:256 with Voxel S.: mm 3, CT-AC & Monte-Carlo (Medium) Satter correction

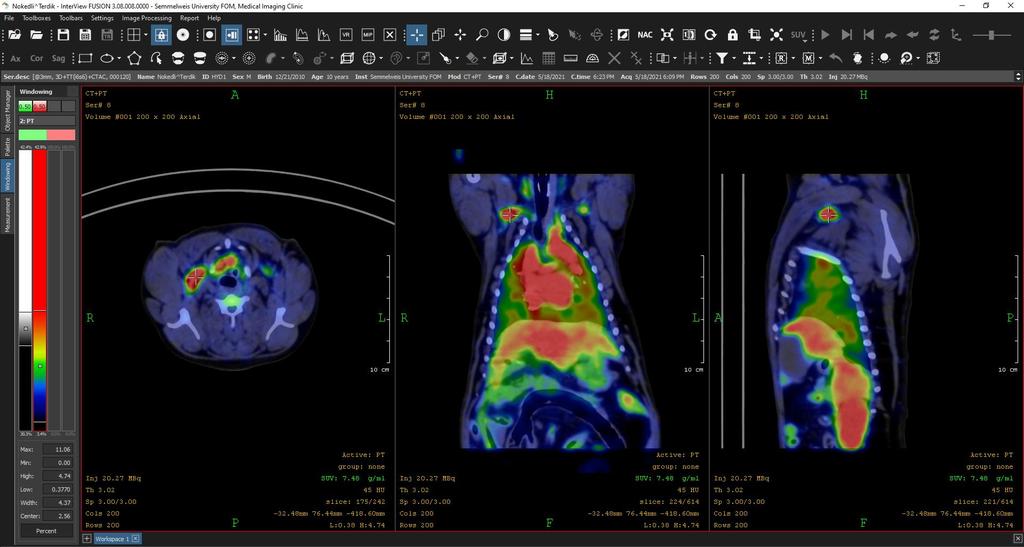

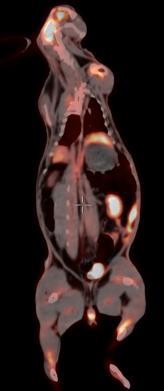

17 Kutya F 18 -DG PET/CT InterView Fusion, Multi-Modality - PET/CT - képi eredmény ábrázolás

18 Nyúl F 18 -DG PET/CT InterView Fusion, Multi-Modality - PET/CT - képi eredmény ábrázolás

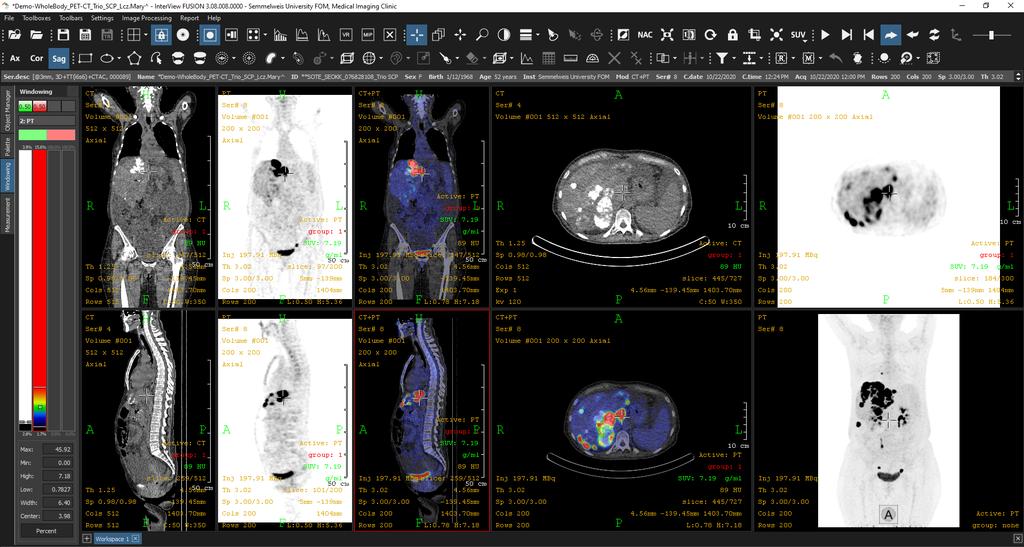

19 Human F 18 -DG PET/CT Vizsgálat InterView Fusion, Multi-Modality - PET/CT - képi eredmény ábrázolás

20 1.) A kutatóhely igen magas szintű képi alapú kutatási feladatok, egyedi leképezési eljárások megtervezésére, megvalósítására alkalmas nemzetközi mércével mérve is. 2.)Több más társtudományokhoz kapcsolódó ún. interdiszciplináris tudományok számára kiváló és komoly lehetőséget biztosít. 3.) A kutatóhely bevonása a multidiszciplináris oktatásba hosszútávon képes biztosítani a tudományterület sokoldalú szakember igényét.
