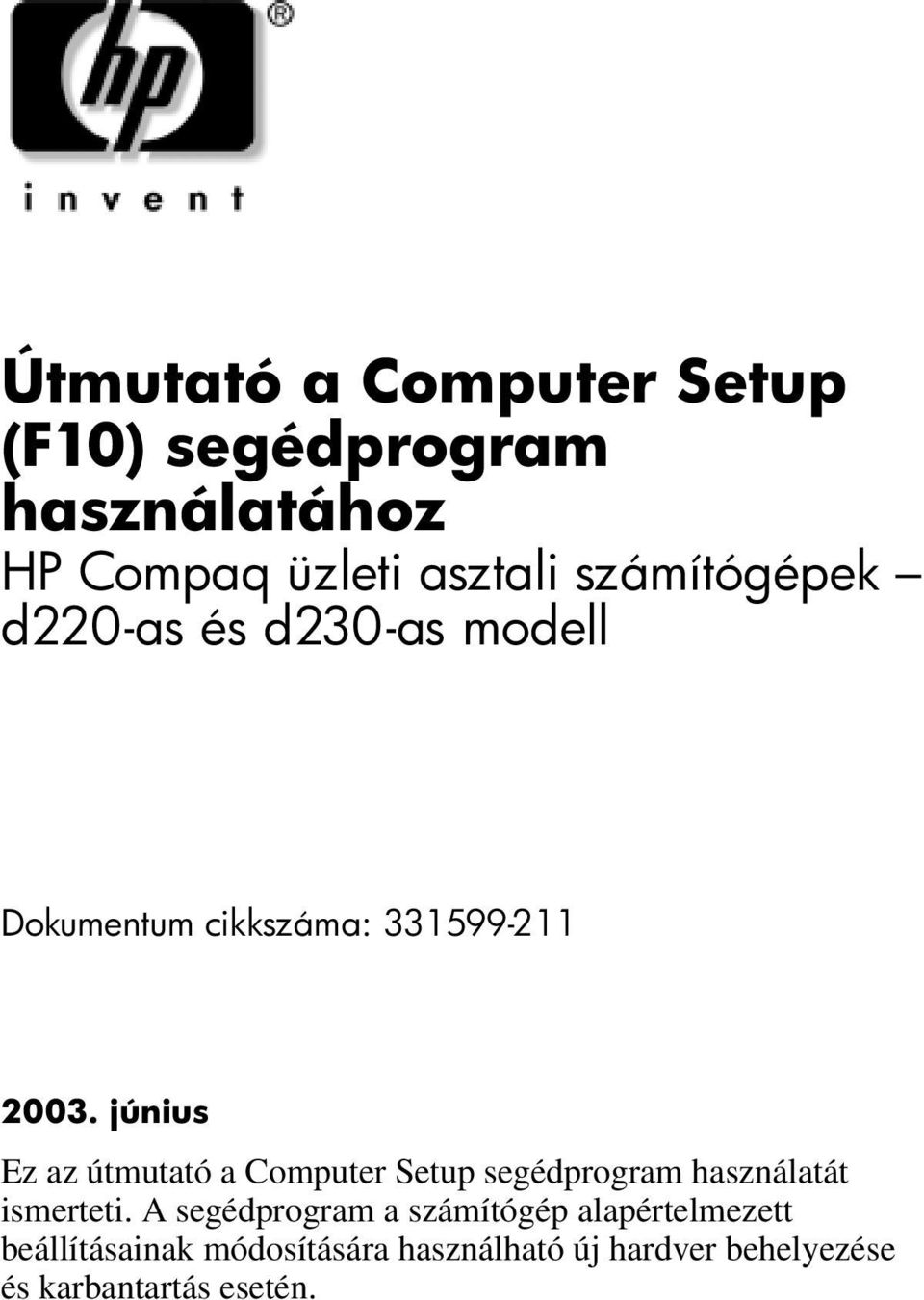

1 Útmutató a Computer Setup (F10) segédprogram használatához HP Compaq üzleti asztali számítógépek d220-as és d230-as modell Dokumentum cikkszáma: június Ez az útmutató a Computer Setup segédprogram használatát ismerteti. A segédprogram a számítógép alapértelmezett beállításainak módosítására használható új hardver behelyezése és karbantartás esetén.

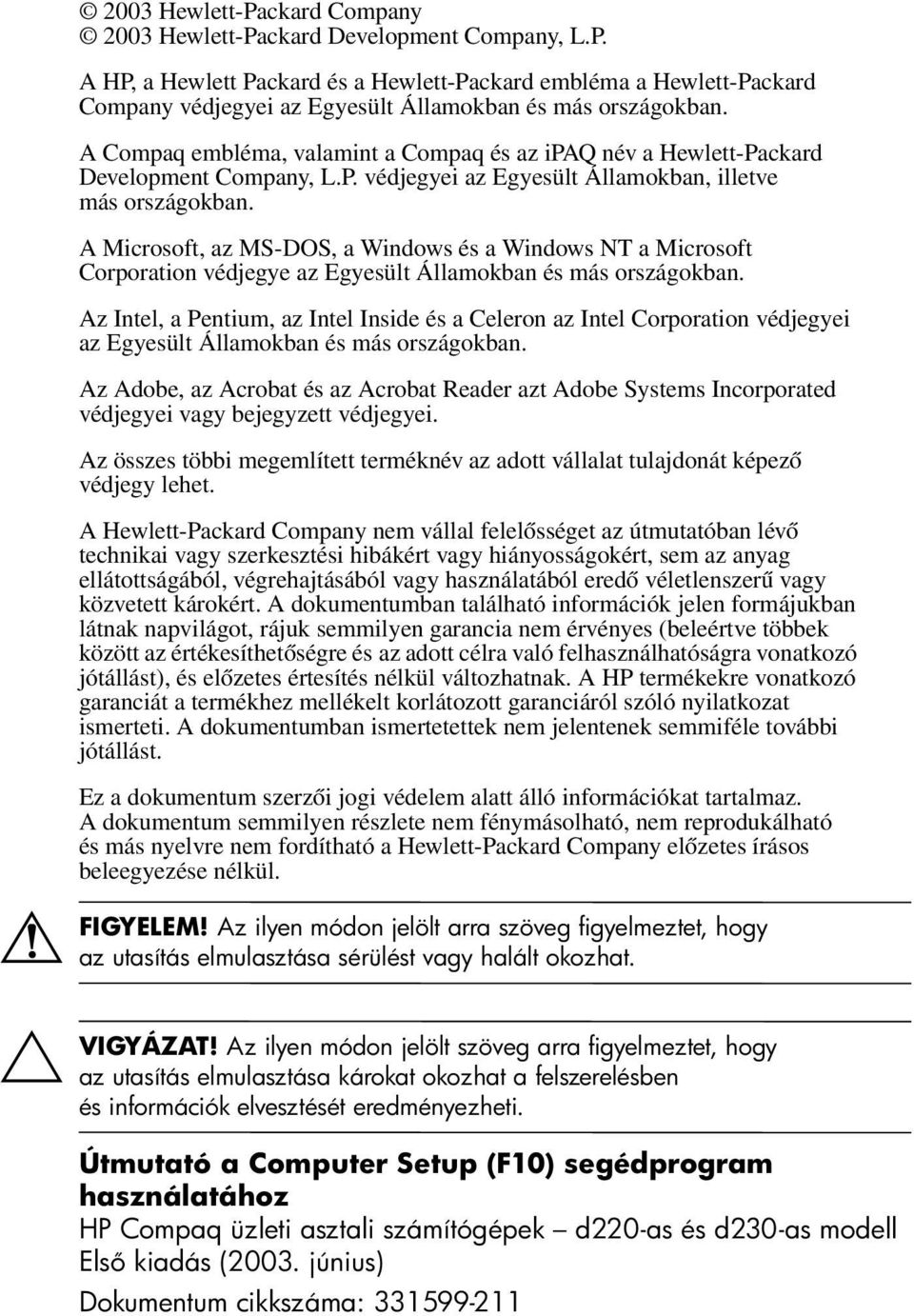

2 Å FIGYELEM! Ä VIGYÁZAT! 2003 Hewlett-Packard Company 2003 Hewlett-Packard Development Company, L.P. A HP, a Hewlett Packard és a Hewlett-Packard embléma a Hewlett-Packard Company védjegyei az Egyesült Államokban és más országokban. A Compaq embléma, valamint a Compaq és az ipaq név a Hewlett-Packard Development Company, L.P. védjegyei az Egyesült Államokban, illetve más országokban. A Microsoft, az MS-DOS, a Windows és a Windows NT a Microsoft Corporation védjegye az Egyesült Államokban és más országokban. Az Intel, a Pentium, az Intel Inside és a Celeron az Intel Corporation védjegyei az Egyesült Államokban és más országokban. Az Adobe, az Acrobat és az Acrobat Reader azt Adobe Systems Incorporated védjegyei vagy bejegyzett védjegyei. Az összes többi megemlített terméknév az adott vállalat tulajdonát képező védjegy lehet. A Hewlett-Packard Company nem vállal felelősséget az útmutatóban lévő technikai vagy szerkesztési hibákért vagy hiányosságokért, sem az anyag ellátottságából, végrehajtásából vagy használatából eredő véletlenszerű vagy közvetett károkért. A dokumentumban található információk jelen formájukban látnak napvilágot, rájuk semmilyen garancia nem érvényes (beleértve többek között az értékesíthetőségre és az adott célra való felhasználhatóságra vonatkozó jótállást), és előzetes értesítés nélkül változhatnak. A HP termékekre vonatkozó garanciát a termékhez mellékelt korlátozott garanciáról szóló nyilatkozat ismerteti. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. Ez a dokumentum szerzői jogi védelem alatt álló információkat tartalmaz. A dokumentum semmilyen részlete nem fénymásolható, nem reprodukálható és más nyelvre nem fordítható a Hewlett-Packard Company előzetes írásos beleegyezése nélkül. Az ilyen módon jelölt arra szöveg figyelmeztet, hogy az utasítás elmulasztása sérülést vagy halált okozhat. Az ilyen módon jelölt szöveg arra figyelmeztet, hogy az utasítás elmulasztása károkat okozhat a felszerelésben és információk elvesztését eredményezheti. Útmutató a Computer Setup (F10) segédprogram használatához HP Compaq üzleti asztali számítógépek d220-as és d230-as modell Els kiadás (2003. június) Dokumentum cikkszáma:

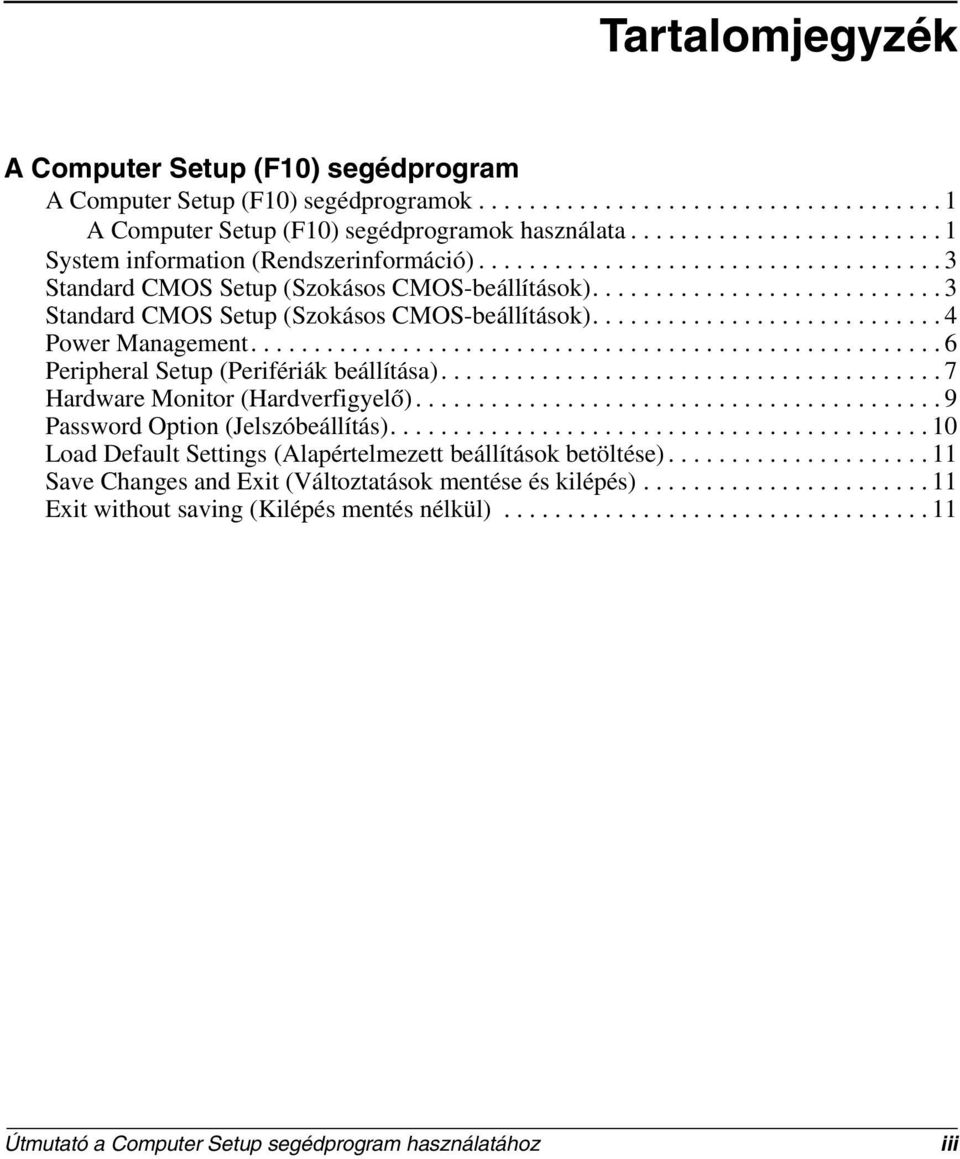

3 Tartalomjegyzék A Computer Setup (F10) segédprogram A Computer Setup (F10) segédprogramok A Computer Setup (F10) segédprogramok használata System information (Rendszerinformáció) Standard CMOS Setup (Szokásos CMOS-beállítások) Standard CMOS Setup (Szokásos CMOS-beállítások) Power Management Peripheral Setup (Perifériák beállítása) Hardware Monitor (Hardverfigyelő) Password Option (Jelszóbeállítás) Load Default Settings (Alapértelmezett beállítások betöltése) Save Changes and Exit (Változtatások mentése és kilépés) Exit without saving (Kilépés mentés nélkül) Útmutató a Computer Setup segédprogram használatához iii

4 A Computer Setup (F10) segédprogramok A Computer Setup (F10) segédprogram a következőkre használható: Az alapértelmezett beállítások megváltoztatása A rendszerdátum és -idő beállítása A konfiguráció beállítása, megtekintése és ellenőrzése, beleértve a processzor, grafika, memória, hang, tárolás, kommunikáció és bemeneti eszközök beállítását is A rendszerindításra alkalmas eszközök (például merevlemezek, lemezmeghajtók és optikai meghajtók) rendszerindítási sorrendjének módosítása. Az IDE merevlemez-vezérlők rendszerindítási prioritásának meghatározása A bekapcsolási jelszó engedélyezése a rendszer újraindításakor (melegindítás) és bekapcsolásakor A Computer Setup (F10) segédprogram és az itt ismertetett beállítások elérését szabályzó jelszó beállítása A Computer Setup (F10) segédprogramok használata A Computer Setup segédprogram csak a számítógép bekapcsolásakor vagy újraindításakor érhető el. A Computer Setup menüje a következő módon érhető el: 1. Kapcsolja be vagy indítsa újra a számítógépet. Windows rendszerben kattintson a Start menü Leállítás parancsára, majd A számítógép újraindítása elemre. 2. A számítógép újraindulásakor nyomja meg az F10 billentyűt. Útmutató a Computer Setup segédprogram használatához 1

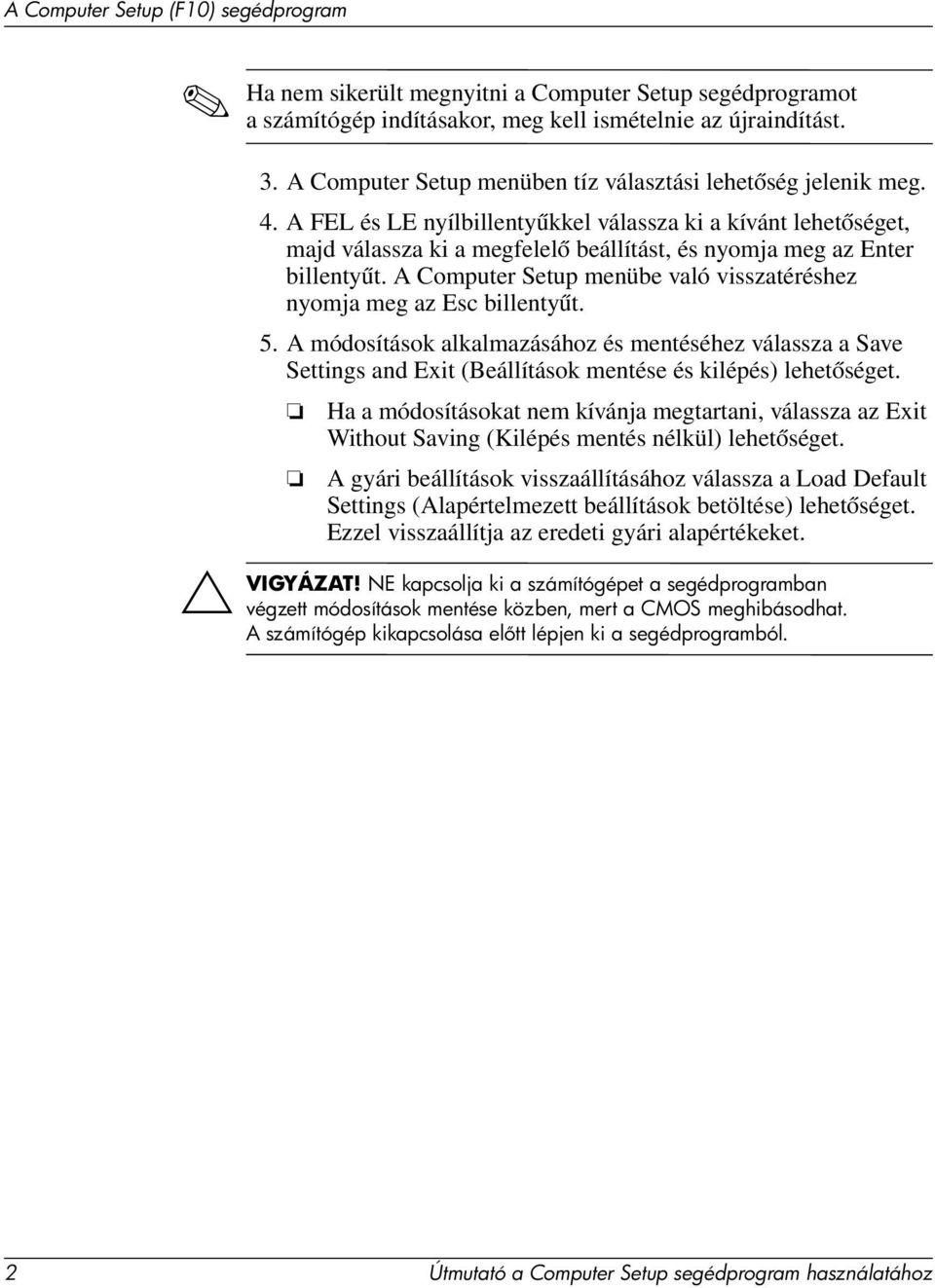

5 Ha nem sikerült megnyitni a Computer Setup segédprogramot a számítógép indításakor, meg kell ismételnie az újraindítást. Ä VIGYÁZAT! 3. A Computer Setup menüben tíz választási lehetőség jelenik meg. 4. A FEL és LE nyílbillentyűkkel válassza ki a kívánt lehetőséget, majd válassza ki a megfelelő beállítást, és nyomja meg az Enter billentyűt. A Computer Setup menübe való visszatéréshez nyomja meg az Esc billentyűt. 5. A módosítások alkalmazásához és mentéséhez válassza a Save Settings and Exit (Beállítások mentése és kilépés) lehetőséget. Ha a módosításokat nem kívánja megtartani, válassza az Exit Without Saving (Kilépés mentés nélkül) lehetőséget. A gyári beállítások visszaállításához válassza a Load Default Settings (Alapértelmezett beállítások betöltése) lehetőséget. Ezzel visszaállítja az eredeti gyári alapértékeket. NE kapcsolja ki a számítógépet a segédprogramban végzett módosítások mentése közben, mert a CMOS meghibásodhat. A számítógép kikapcsolása el tt lépjen ki a segédprogramból. 2 Útmutató a Computer Setup segédprogram használatához

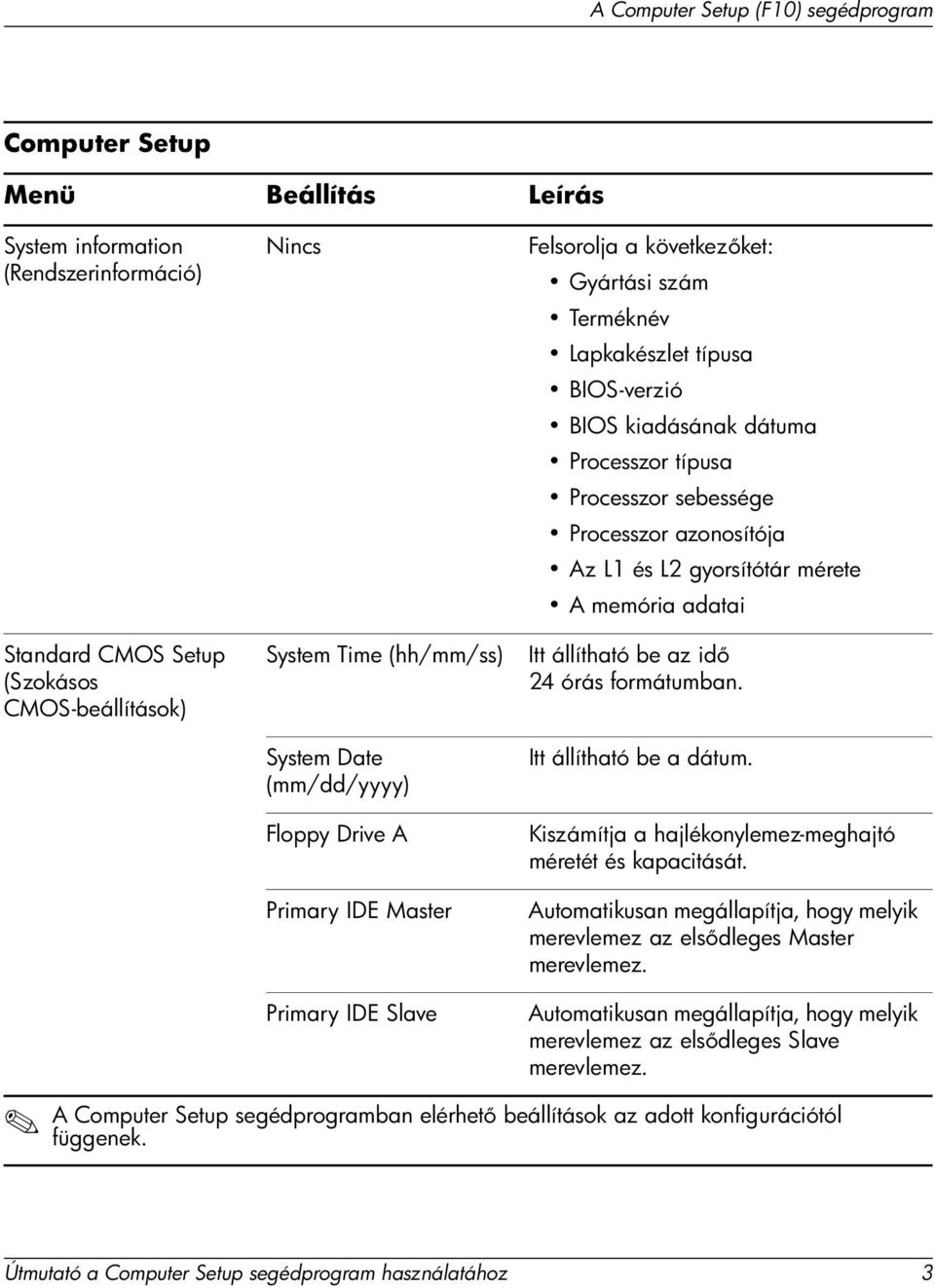

6 Computer Setup System information (Rendszerinformáció) Standard CMOS Setup (Szokásos CMOS-beállítások) Nincs System Time (hh/mm/ss) System Date (mm/dd/yyyy) Floppy Drive A Primary IDE Master Felsorolja a következ ket: Gyártási szám Terméknév Lapkakészlet típusa BIOS-verzió BIOS kiadásának dátuma Processzor típusa Processzor sebessége Processzor azonosítója Az L1 és L2 gyorsítótár mérete A memória adatai Itt állítható be az id 24 órás formátumban. Itt állítható be a dátum. Kiszámítja a hajlékonylemez-meghajtó méretét és kapacitását. Automatikusan megállapítja, hogy melyik merevlemez az els dleges Master merevlemez. Primary IDE Slave Automatikusan megállapítja, hogy melyik merevlemez az els dleges Slave merevlemez. Útmutató a Computer Setup segédprogram használatához 3

7 Standard CMOS Setup (Szokásos CMOS-beállítások) Advanced CMOS Setup (Speciális CMOS-beállítások) Secondary IDE Master Secondary IDE Slave Boot Device Priority Post Delay Time (in seconds) Automatikusan megállapítja, hogy melyik merevlemez a másodlagos Master merevlemez. Automatikusan megállapítja, hogy melyik merevlemez a másodlagos Slave merevlemez. Itt állítható be az eszközök rendszerindítási sorrendje. Itt adhatja meg, hogy a számítógép indításakor hány másodperc múlva jelenjen meg a Setup segédprogram. None (Nincs): Nincs késleltetési id 5: A késleltetés ideje 5 másodperc 15: A késleltetés ideje 15 másodperc 25: A késleltetés ideje 25 másodperc 35: A késleltetés ideje 35 másodperc System Keyboard Itt ellen rizheti, hogy a számítógép indításakor van-e billenty zet csatlakoztatva. Absent: billenty zet nem található Present: van billenty zet 4 Útmutató a Computer Setup segédprogram használatához

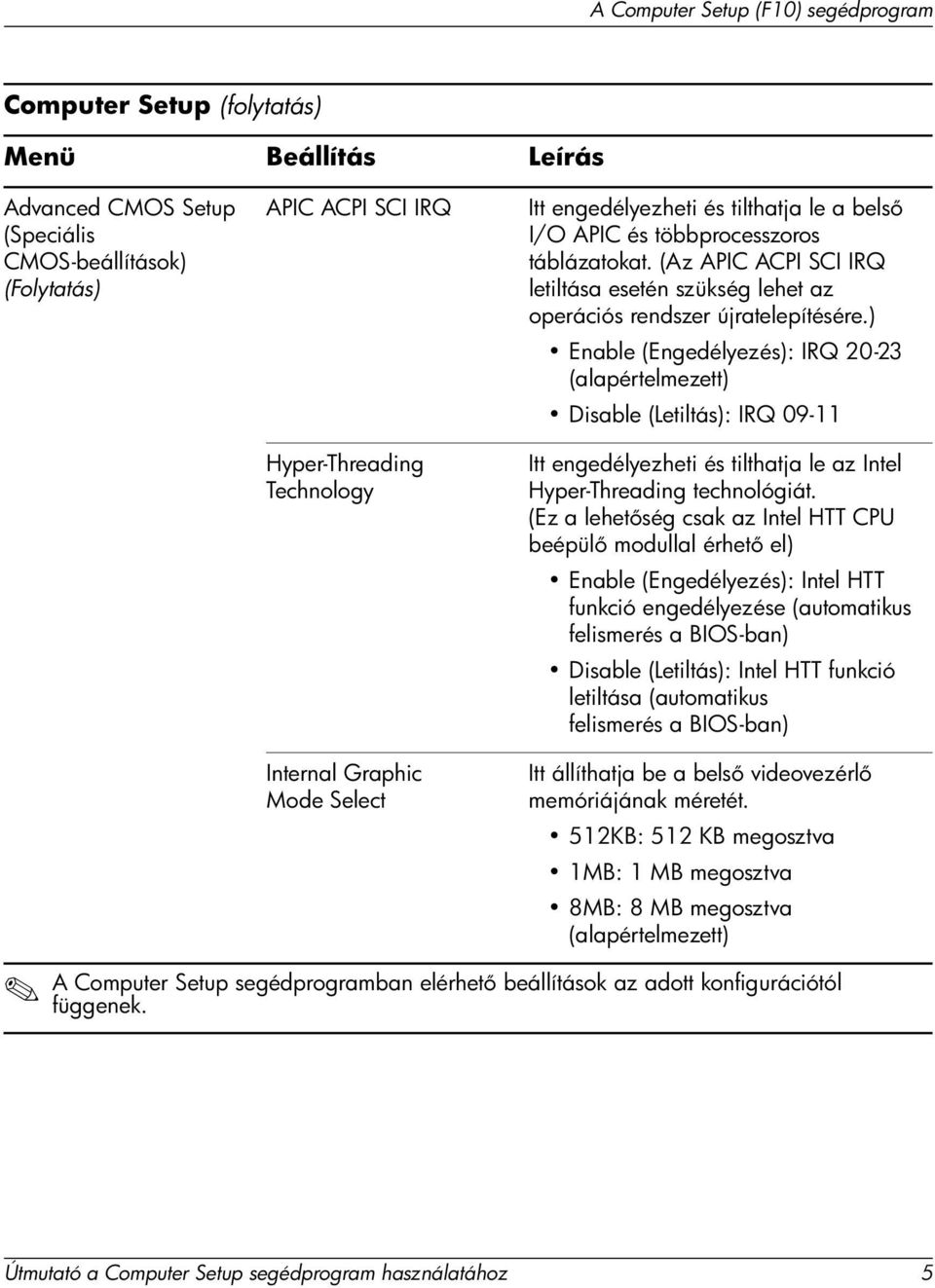

8 Advanced CMOS Setup (Speciális CMOS-beállítások) (Folytatás) APIC ACPI SCI IRQ Hyper-Threading Technology Itt engedélyezheti és tilthatja le a bels I/O APIC és többprocesszoros táblázatokat. (Az APIC ACPI SCI IRQ letiltása esetén szükség lehet az operációs rendszer újratelepítésére.) Enable (Engedélyezés): IRQ Disable (Letiltás): IRQ Itt engedélyezheti és tilthatja le az Intel Hyper-Threading technológiát. (Ez a lehet ség csak az Intel HTT CPU beépül modullal érhet el) Enable (Engedélyezés): Intel HTT funkció engedélyezése (automatikus felismerés a BIOS-ban) Disable (Letiltás): Intel HTT funkció letiltása (automatikus felismerés a BIOS-ban) Internal Graphic Mode Select Itt állíthatja be a bels videovezérl memóriájának méretét. 512KB: 512 KB megosztva 1MB: 1 MB megosztva 8MB: 8 MB megosztva Útmutató a Computer Setup segédprogram használatához 5

9 Power Management Setup (Energiagazdálkodási beállítások) ACPI Standby State Restore on AC/Power Loss Resume On Ring Itt állíthatja be az ACPI készenléti állapotát az ACPI készenléti üzemmód bekapcsolása esetén. S1/POS: Power on Suspend S3/STR: Suspend to RAM Itt állíthatja be, hogy milyen állapotban legyen a rendszer áramszünet után. Power Off: A rendszer mindig kikapcsol Power On: A rendszer mindig bekapcsol Last State: A rendszer visszatér az áramszünet el tti állapotba Itt adhatja meg, hogy híváskor újrainduljon-e a rendszer. Disable (Letiltás): Híváskor nincs újraindítás Enable (Engedélyezés): Híváskor a rendszer újraindul Resume On LAN Itt adhatja meg, hogy a helyi hálózat aktivitásakor újrainduljon-e a rendszer. Disable (Letiltás): Helyi hálózat aktivitásakor nincs újraindítás Enable (Engedélyezés): Helyi hálózat aktivitásakor a rendszer újraindul (Alapértelmezett) 6 Útmutató a Computer Setup segédprogram használatához

10 Power Management Setup (Energiagazdálkodási beállítások) (Folytatás) Peripheral Setup (Perifériák beállítása) Resume On PME OnBoard LAN Itt adhatja meg, hogy PME esetén újrainduljon-e a rendszer. Disable (Letiltás): PME esetén nincs újraindítás Enable (Engedélyezés): PME esetén a rendszer újraindul (Alapértelmezett) Itt engedélyezheti és tilthatja le az alaplapra integrált hálózati kártyát. Disable (Letiltás): Integrált hálózati kártya letiltása Enable (Engedélyezés): Integrált hálózati kártya engedélyezése OnBoard LAN Chip Boot ROM Itt engedélyezheti és tilthatja le az integrált hálózati kártya Chip Boot ROM-ját. Disable (Letiltás): Az integrált hálózati kártya Chip Boot ROM-jának letiltása Enable (Engedélyezés): Az integrált hálózati kártya Chip Boot ROM-jának engedélyezése Útmutató a Computer Setup segédprogram használatához 7

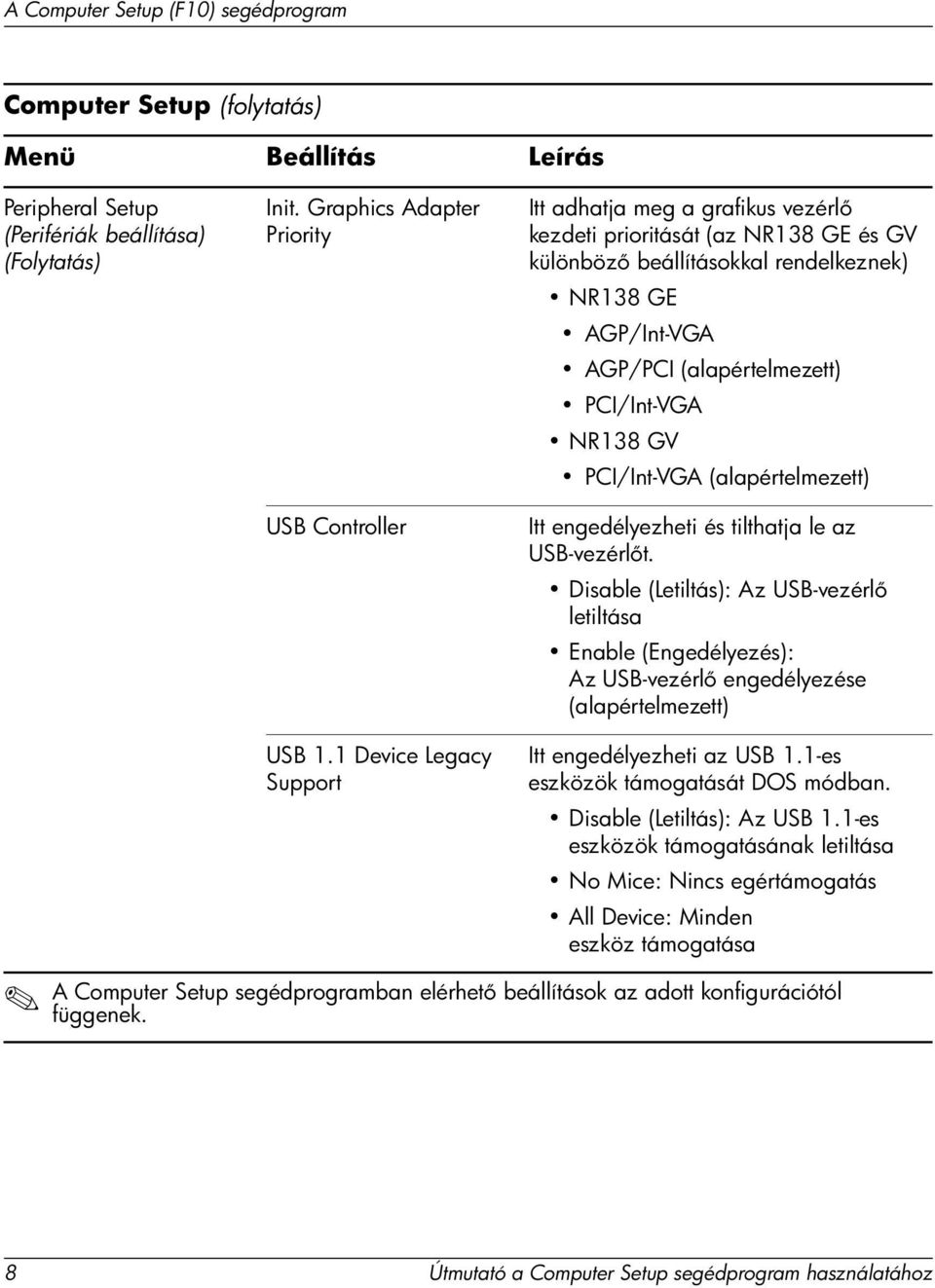

11 Peripheral Setup (Perifériák beállítása) (Folytatás) Init. Graphics Adapter Priority USB Controller Itt adhatja meg a grafikus vezérl kezdeti prioritását (az NR138 GE és GV különböz beállításokkal rendelkeznek) NR138 GE AGP/Int-VGA AGP/PCI PCI/Int-VGA NR138 GV PCI/Int-VGA Itt engedélyezheti és tilthatja le az USB-vezérl t. Disable (Letiltás): Az USB-vezérl letiltása Enable (Engedélyezés): Az USB-vezérl engedélyezése USB 1.1 Device Legacy Support Itt engedélyezheti az USB 1.1-es eszközök támogatását DOS módban. Disable (Letiltás): Az USB 1.1-es eszközök támogatásának letiltása No Mice: Nincs egértámogatás All Device: Minden eszköz támogatása 8 Útmutató a Computer Setup segédprogram használatához

12 Peripheral Setup (Perifériák beállítása) (Folytatás) Hardware Monitor (Hardverfigyel ) OnBoard Serial Port OnBoard Parallel Port CPU Warning Temperature CPU Shutdown Temperature System Warning Temperature System Shutdown Temperature Itt adhatja meg az integrált soros port beállításait. Auto (Automatikus) Disable (Letiltás) 3F8/COM1 2F8/COM2 3E8/COM3 2E8/COM4 Itt adhatja meg az integrált párhuzamos port beállításait. Auto (Automatikus) Disable (Letiltás) A rendszer figyelmeztet, ha a processzor h mérséklete meghaladja a 85 C-ot. A rendszer leáll, ha a processzor h mérséklete meghaladja a 90 C-ot. A rendszer figyelmeztet, ha a számítógép h mérséklete meghaladja a60 C-ot. A rendszer leáll, ha a számítógép h mérséklete meghaladja a 65 C-ot. CPU Temperature Meghatározza a processzor h mérsékletét. Útmutató a Computer Setup segédprogram használatához 9

13 Hardware Monitor (Hardverfigyel ) (Folytatás) System Temperature CPU FAN Speed Chassis FAN Speed CPU VID Vccp Meghatározza a számítógép h mérsékletét. Meghatározza a processzorventilátor h mérsékletét. Meghatározza a házventilátor sebességét. Meghatározza a processzor feszültségét. Meghatározza a Vccp feszültségét. +1,5 V Meghatározza az ATX-feszültséget + 1,5 V +2,5 V Meghatározza az ATX-feszültséget + 2,5 V +3,3 V Meghatározza az ATX-feszültséget + 3,3 V +5,0 V Meghatározza az ATX-feszültséget + 5,0 V +12,0 V Meghatározza az ATX-feszültséget + 12,0 V Password Option (Jelszóbeállítás) HVcc (+3.3 VSB) Change Supervisor Password Meghatározza a HVcc feszültségét. Itt adhatja meg és módosíthatja a rendszergazdai jelszót. Password Status Megjeleníti a jelszó állapotát. 10 Útmutató a Computer Setup segédprogram használatához

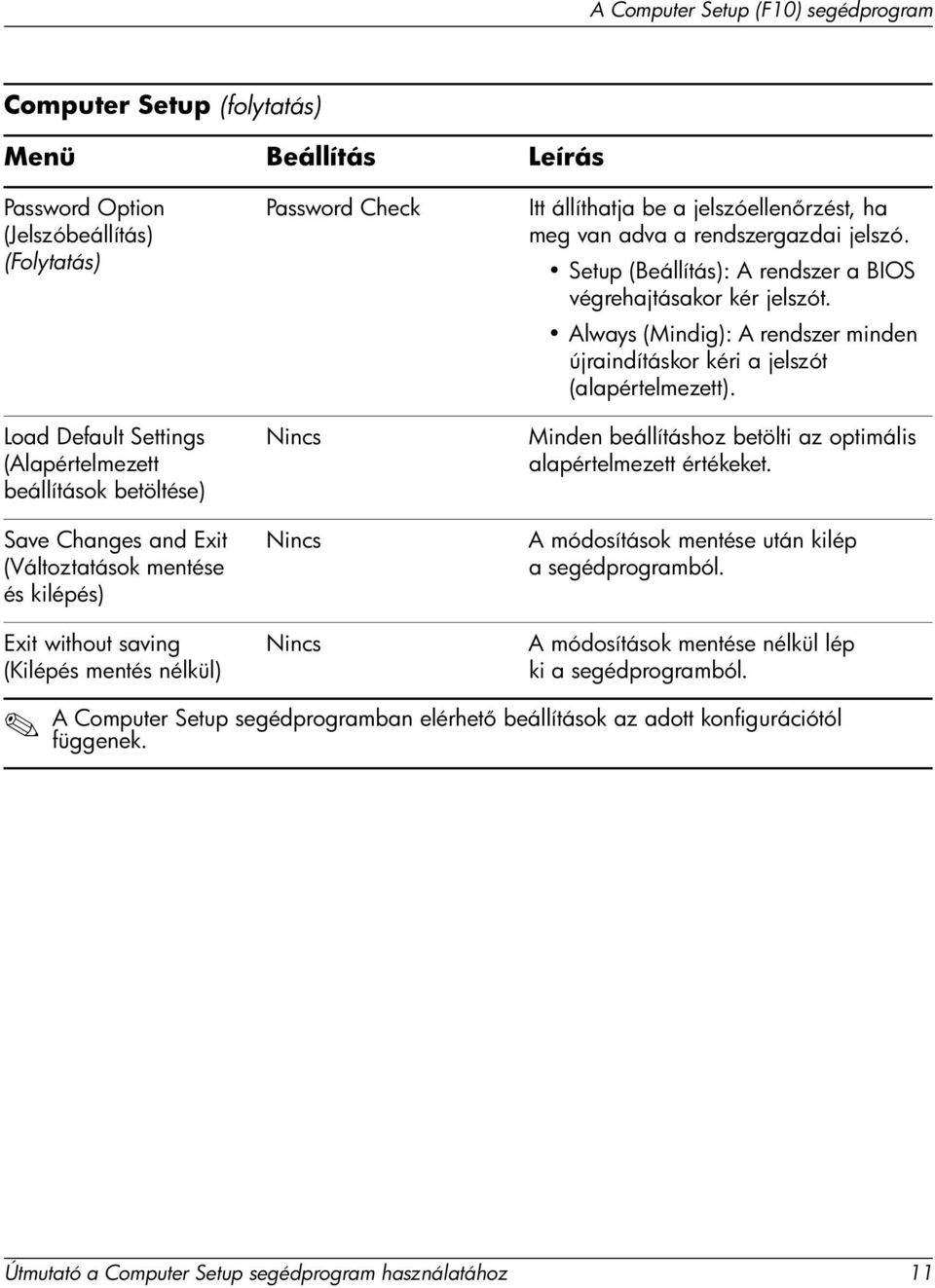

14 Password Option (Jelszóbeállítás) (Folytatás) Load Default Settings (Alapértelmezett beállítások betöltése) Save Changes and Exit (Változtatások mentése és kilépés) Password Check Nincs Nincs Itt állíthatja be a jelszóellen rzést, ha meg van adva a rendszergazdai jelszó. Setup (Beállítás): A rendszer a BIOS végrehajtásakor kér jelszót. Always (Mindig): A rendszer minden újraindításkor kéri a jelszót. Minden beállításhoz betölti az optimális alapértelmezett értékeket. A módosítások mentése után kilép a segédprogramból. Exit without saving (Kilépés mentés nélkül) Nincs A módosítások mentése nélkül lép ki a segédprogramból. Útmutató a Computer Setup segédprogram használatához 11
