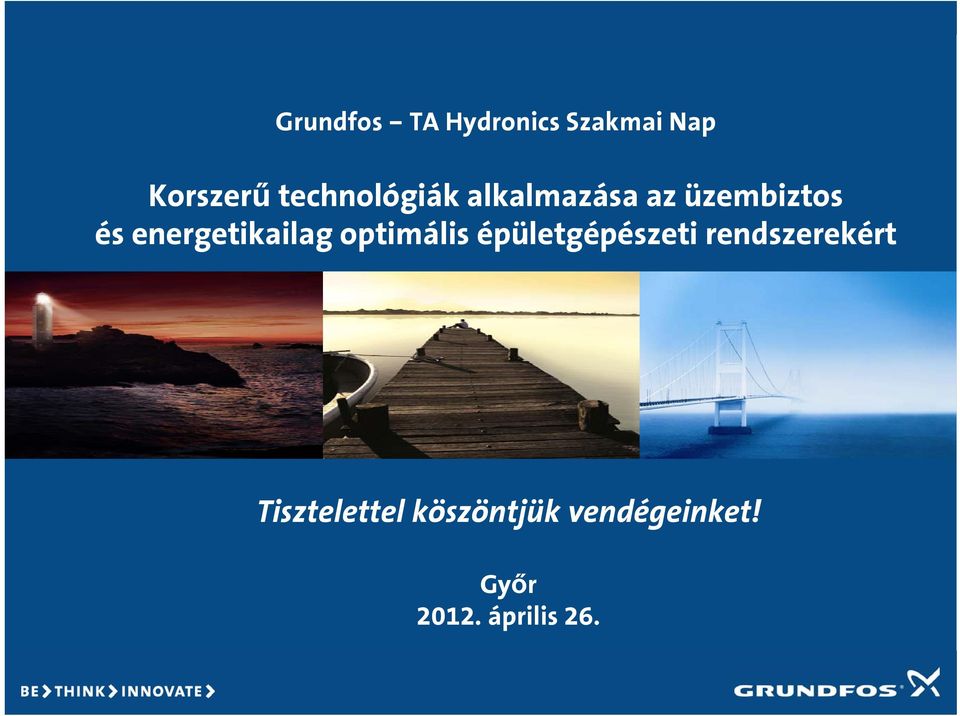

1 Grundfos TA Hydronics Szakmai Nap Korszerű technológiák alkalmazása az üzembiztos és energetikailag optimális épületgépészeti rendszerekért Tisztelettel köszöntjük vendégeinket! Győr április 26.

2 Bemutatkozás Előadó: Erdei István értékesítési igazgató - épületgépészet Tel: 23/ Mobil: 20/ ierdei@grundfos.com

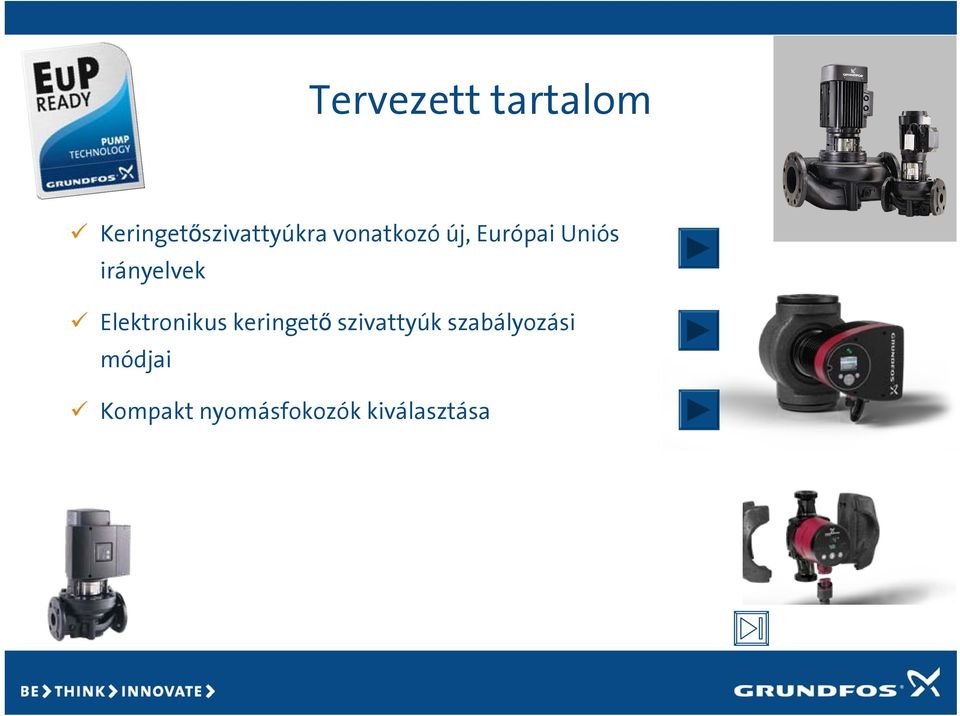

3 Tervezett tartalom Keringetőszivattyúkra vonatkozó új, Európai Uniós irányelvek Elektronikus keringető szivattyúk szabályozási módjai Kompakt nyomásfokozók kiválasztása

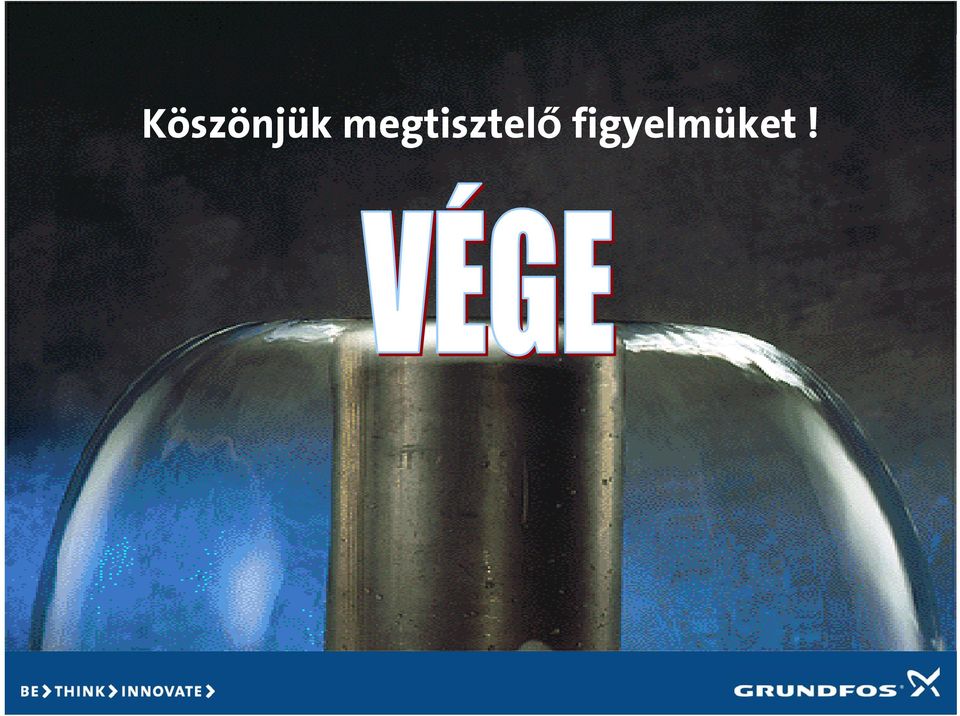

4 Köszönjük megtisztelő figyelmüket!

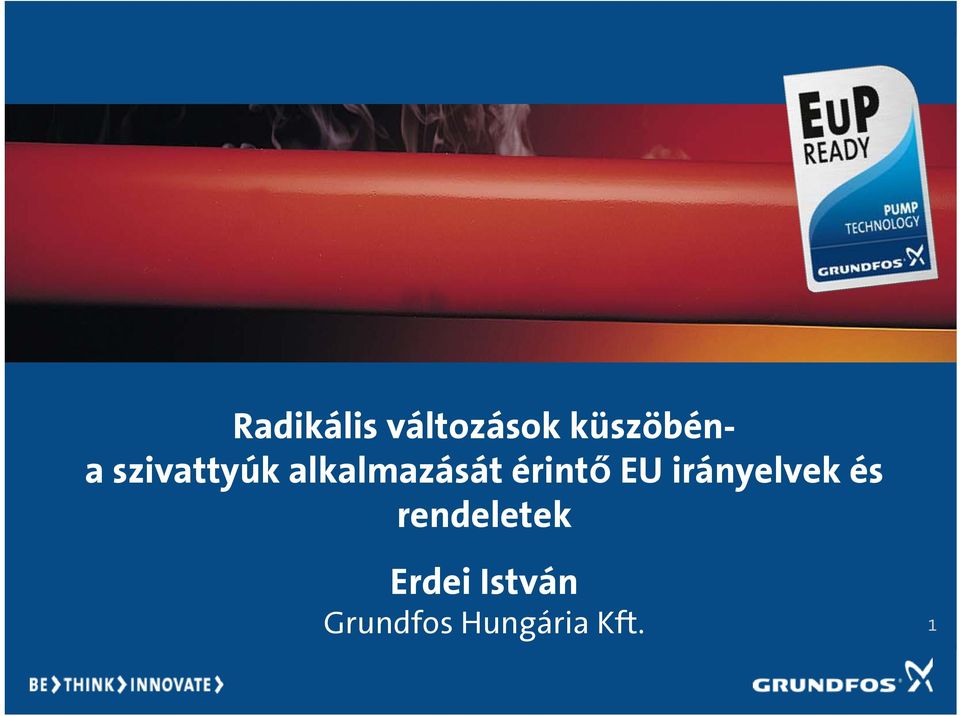

5 Radikális változások küszöbéna szivattyúk alkalmazását érintő EU irányelvek és rendeletek Erdei István Grundfos Hungária Kft. 1

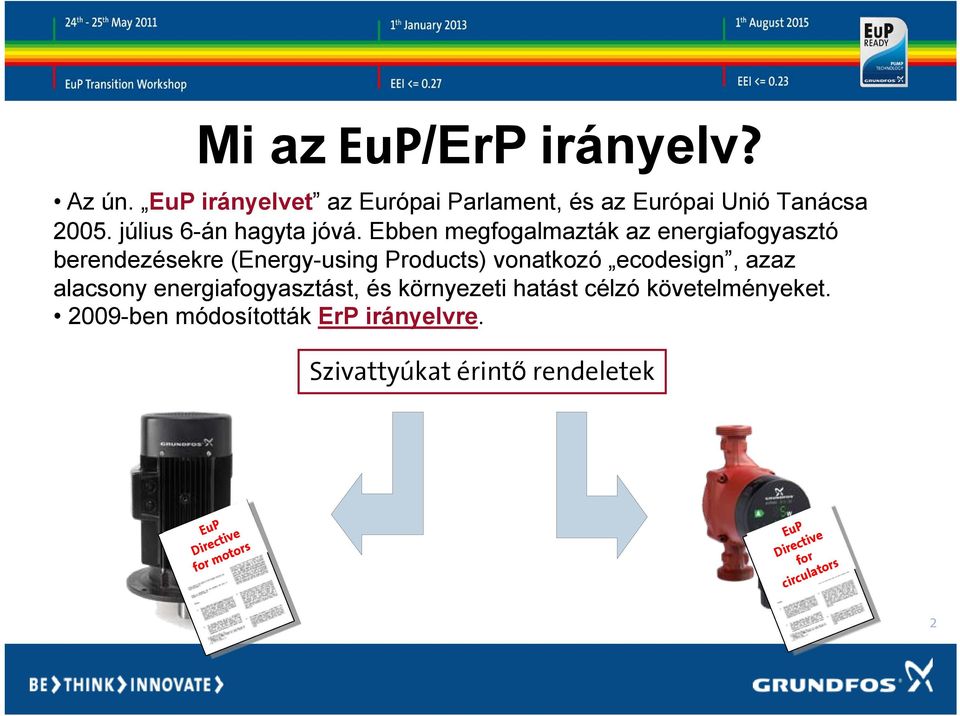

6 Mi az EuP/ErP irányelv? Az ún. EuP irányelvet az Európai Parlament, és az Európai Unió Tanácsa július 6-án hagyta jóvá. Ebben megfogalmazták az energiafogyasztó berendezésekre (Energy-using Products) vonatkozó ecodesign, azaz alacsony energiafogyasztást, és környezeti hatást célzó követelményeket ben módosították ErP irányelvre. Szivattyúkat érintő rendeletek EuP Directive for motors EuP Directive for circulators 2

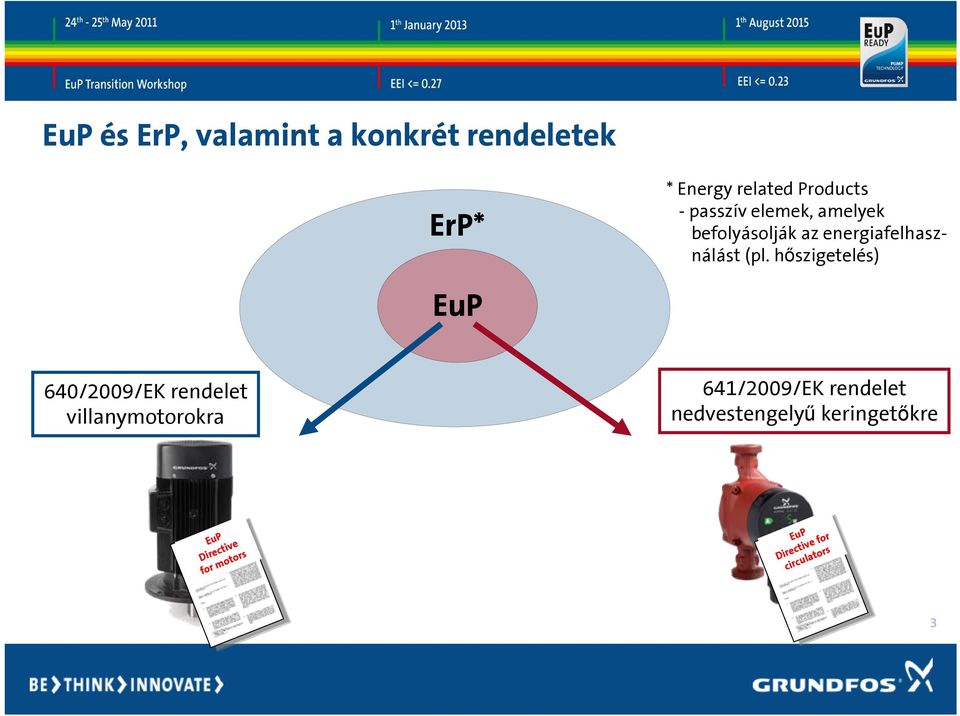

7 EuP és ErP, valamint a konkrét rendeletek ErP* * Energy related Products - passzív elemek, amelyek befolyásolják az energiafelhasználást (pl. hőszigetelés) EuP 640/2009/EK rendelet villanymotorokra 641/2009/EK rendelet nedvestengelyű keringetőkre EuP Directive for motors EuP Directive for circulators 3

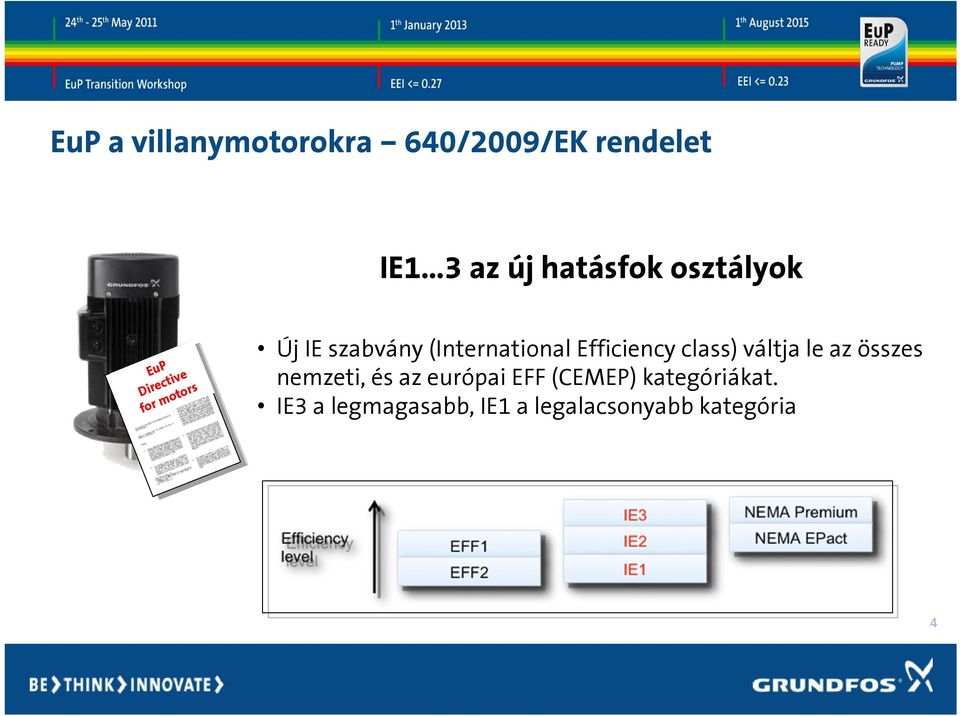

8 EuP a villanymotorokra 640/2009/EK rendelet IE1 3 az új hatásfok osztályok EuP Directive for motors Új IE szabvány (International Efficiency class) váltja le az összes nemzeti, és az európai EFF (CEMEP) kategóriákat. IE3 a legmagasabb, IE1 a legalacsonyabb kategória 4

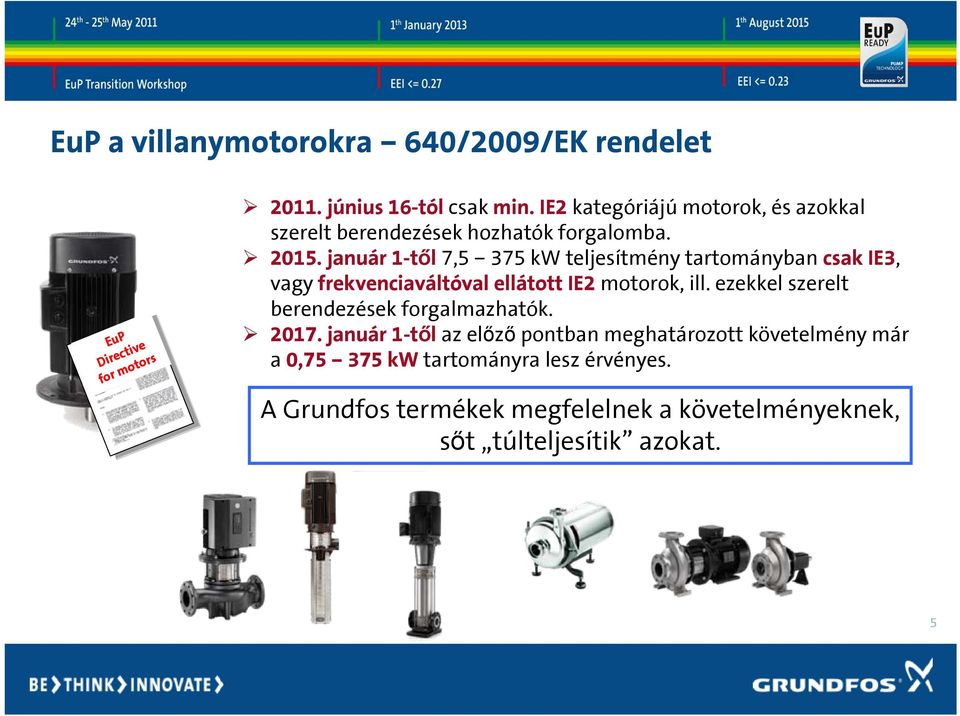

9 EuP a villanymotorokra 640/2009/EK rendelet EuP Directive for motors június 16-tól csak min. IE2 kategóriájú motorok, és azokkal szerelt berendezések hozhatók forgalomba január 1-től 7,5 375 kw teljesítmény tartományban csak IE3, vagy frekvenciaváltóval ellátott IE2 motorok, ill. ezekkel szerelt berendezések forgalmazhatók január 1-től az előző pontban meghatározott követelmény már a 0, kw tartományra lesz érvényes. A Grundfos termékek megfelelnek a követelményeknek, sőt túlteljesítik azokat. 5

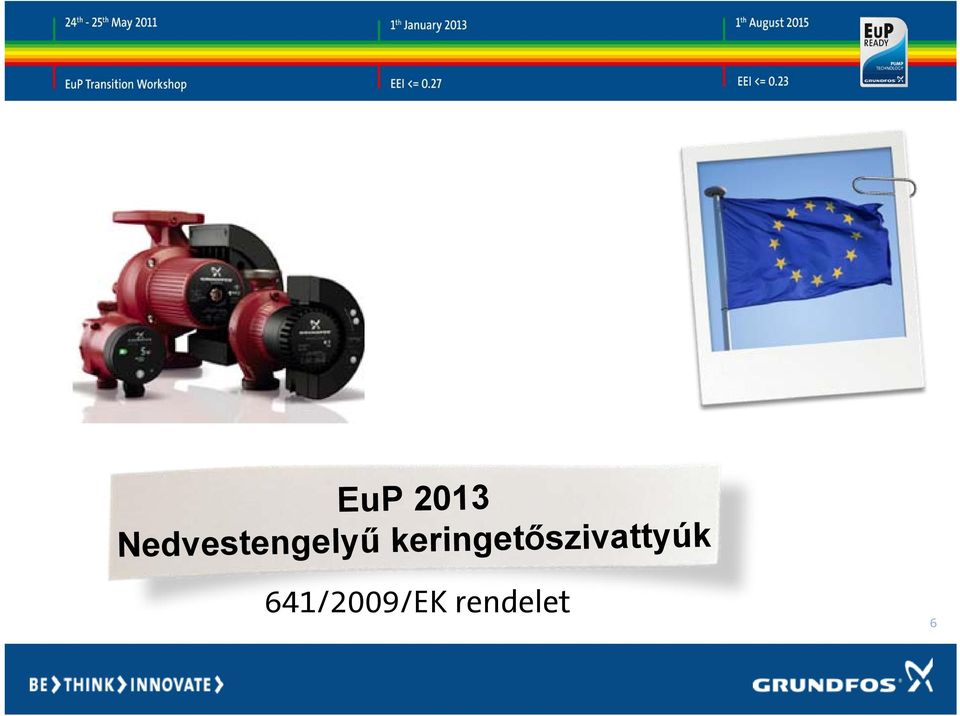

10 6 EuP 2013 Nedvestengelyű keringetőszivattyúk 641/2009/EK rendelet

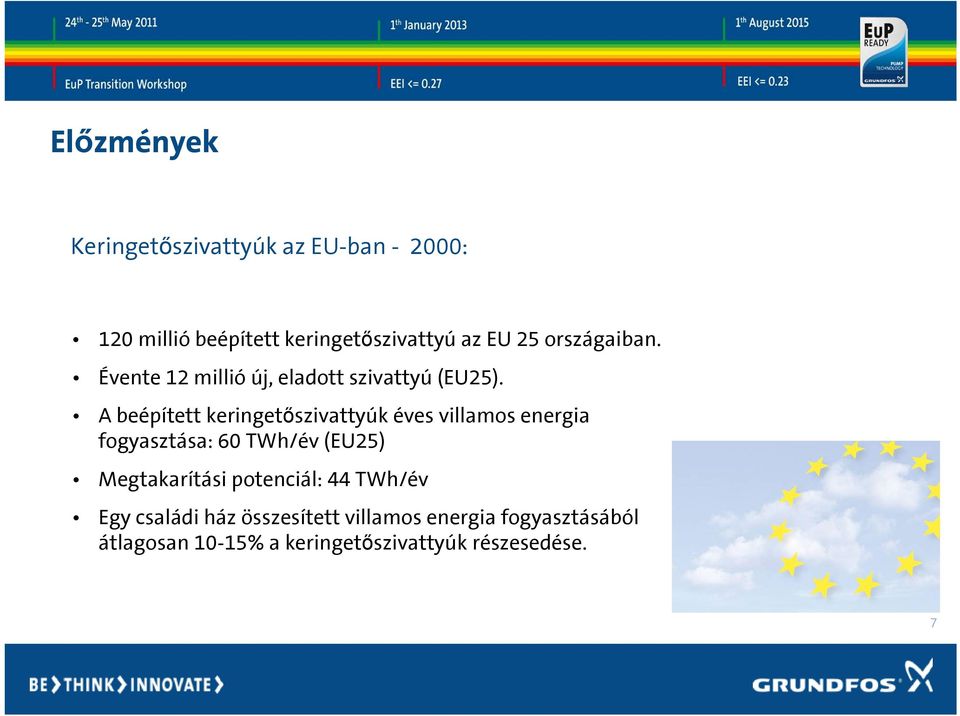

11 Előzmények Keringetőszivattyúk az EU-ban : 120 millió beépített keringetőszivattyú az EU 25 országaiban. Évente 12 millió új, eladott szivattyú (EU25). A beépített keringetőszivattyúk éves villamos energia fogyasztása: 60 TWh/év (EU25) Megtakarítási potenciál: 44 TWh/év Egy családi ház összesített villamos energia fogyasztásából átlagosan 10-15% a keringetőszivattyúk részesedése. 7

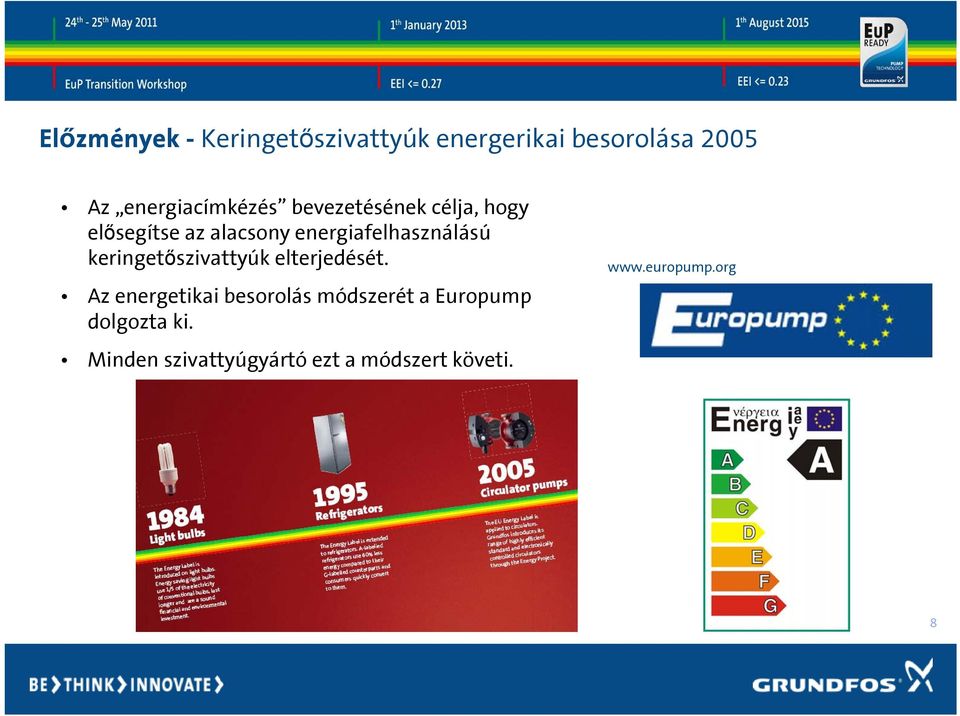

12 Előzmények - Keringetőszivattyúk energerikai besorolása 2005 Az energiacímkézés bevezetésének célja, hogy elősegítse az alacsony energiafelhasználású keringetőszivattyúk elterjedését. Az energetikai besorolás módszerét a Europump dolgozta ki. Minden szivattyúgyártó ezt a módszert követi. 8

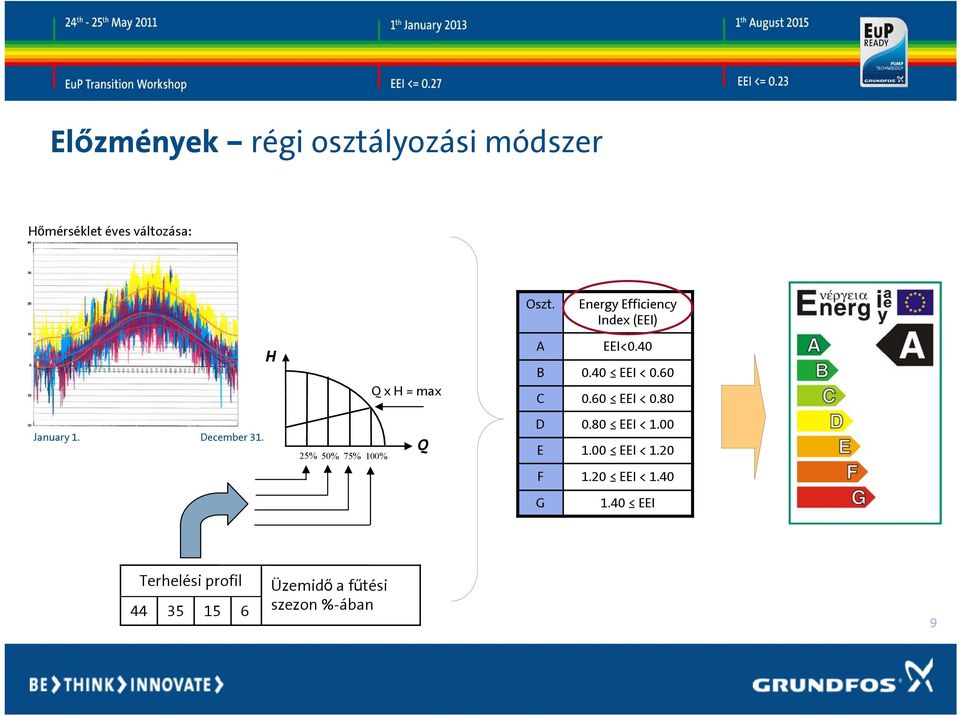

13 Előzmények régi osztályozási módszer Hőmérséklet éves változása: Oszt. Energy Efficiency Index (EEI) H Q x H = max A EEI<0.40 B 0.40 EEI < 0.60 C 0.60 EEI < 0.80 January 1. December % 50% 75% 100% Q D 0.80 EEI < 1.00 E 1.00 EEI < 1.20 F 1.20 EEI < 1.40 G 1.40 EEI Terhelési profil Üzemidő a fűtési szezon %-ában 9

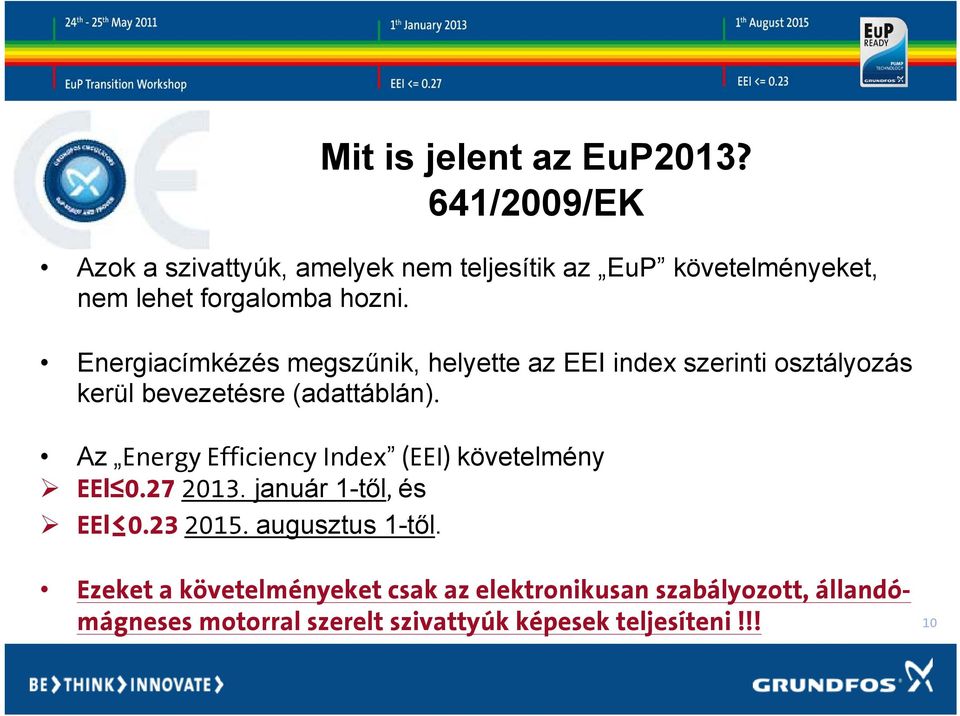

14 Mit is jelent az EuP2013? 641/2009/EK Azok a szivattyúk, amelyek nem teljesítik az EuP követelményeket, nem lehet forgalomba hozni. Energiacímkézés megszűnik, helyette az EEI index szerinti osztályozás kerül bevezetésre (adattáblán). Az Energy Efficiency Index (EEI) követelmény EEI január 1-től, és EEI augusztus 1-től. Ezeket a követelményeket csak az elektronikusan szabályozott, állandómágneses motorral szerelt szivattyúk képesek teljesíteni!!! 10

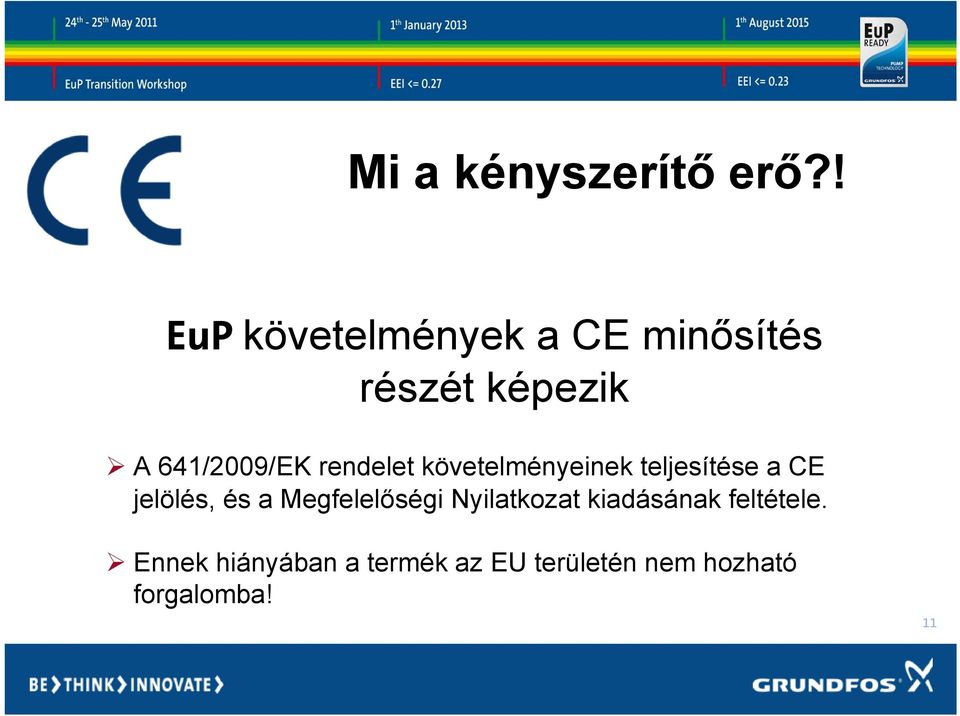

15 Mi a kényszerítő erő?! EuP követelmények a CE minősítés részét képezik A 641/2009/EK rendelet követelményeinek teljesítése a CE jelölés, és a Megfelelőségi Nyilatkozat kiadásának feltétele. Ennek hiányában a termék az EU területén nem hozható forgalomba! 11

16 Keringetők 2013 után Akiktől búcsúzunk UPS100 UPS200 12

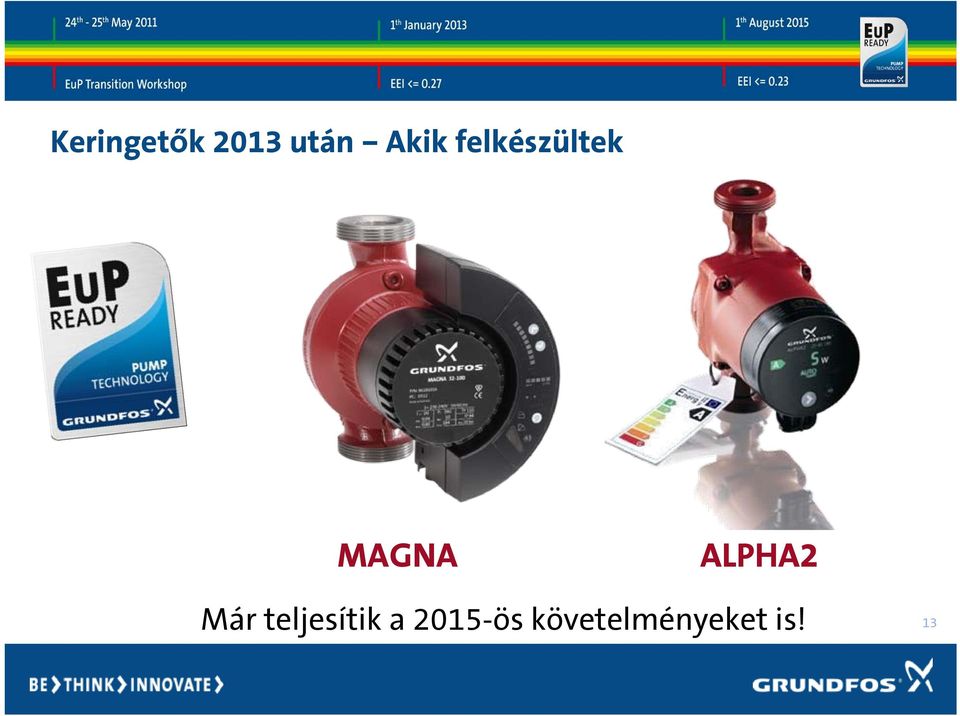

17 Keringetők 2013 után Akik felkészültek MAGNA ALPHA2 Már teljesítik a 2015-ös követelményeket is! 13

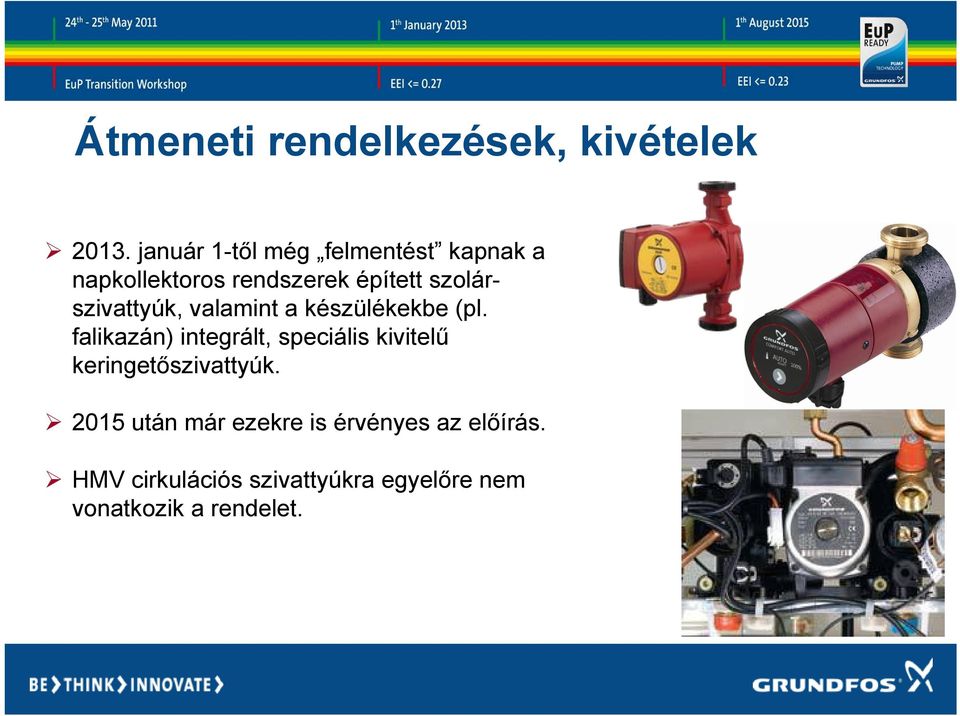

18 Átmeneti rendelkezések, kivételek január 1-től még felmentést kapnak a napkollektoros rendszerek épített szolárszivattyúk, valamint a készülékekbe (pl. falikazán) integrált, speciális kivitelű keringetőszivattyúk után már ezekre is érvényes az előírás. HMV cirkulációs szivattyúkra egyelőre nem vonatkozik a rendelet. 14

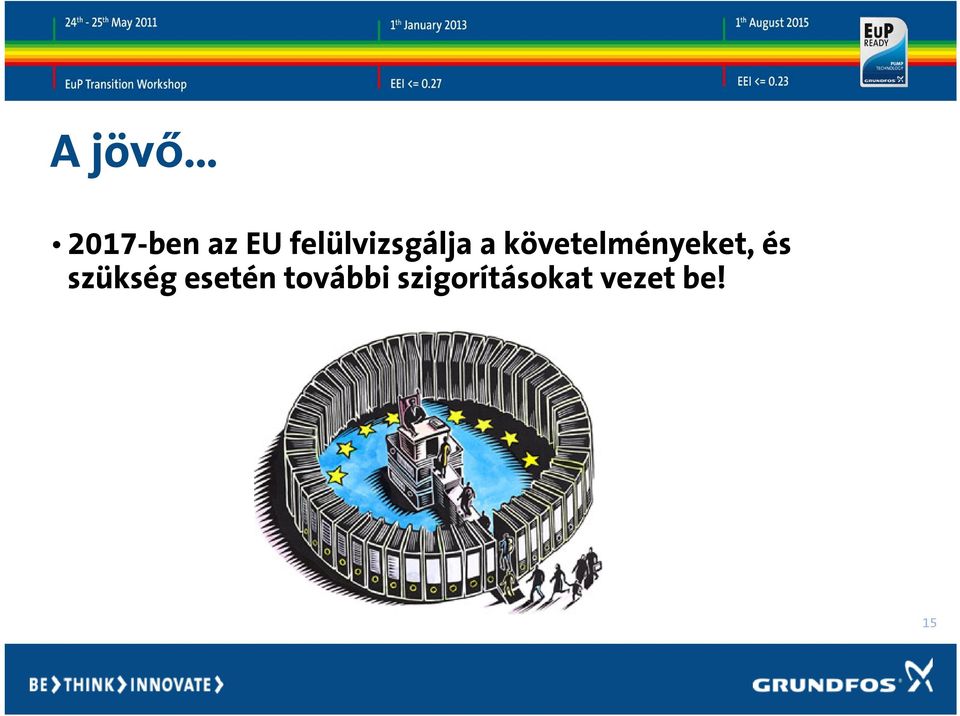

19 A jövő 2017-ben az EU felülvizsgálja a követelményeket, és szükség esetén további szigorításokat vezet be! 15

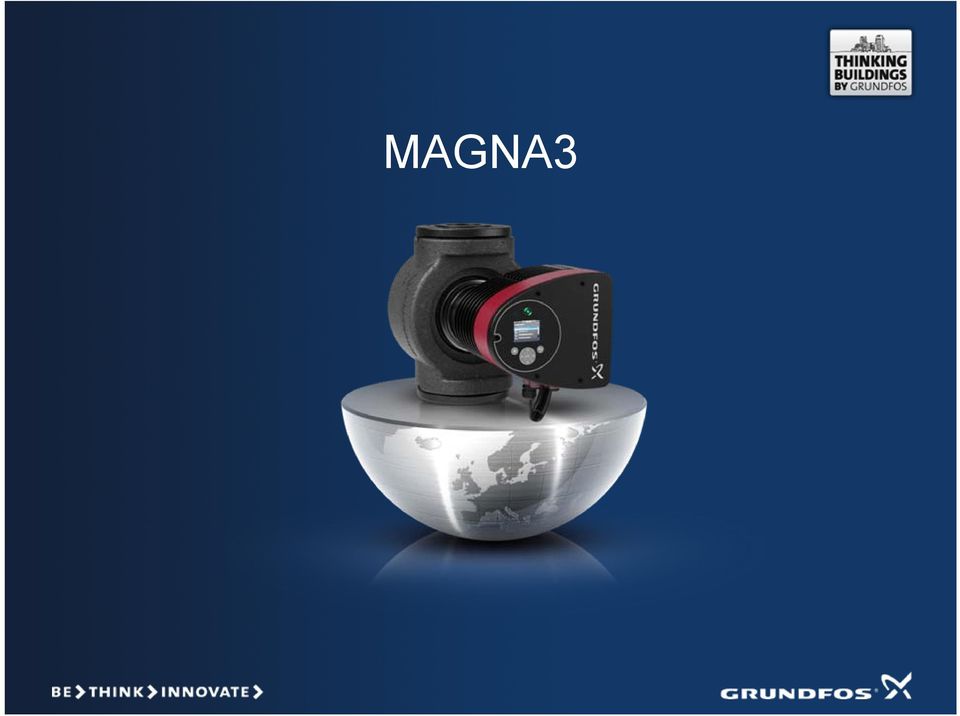

20 MAGNA3

21 MAGNA történet 2001: Első MAGNA megjelenése 2004: Sorozat bővítése 2005: MAGNA az első A-kategóriás keringető 2012: MAGNA3 jövőbemutató technológiával

22 Tények Hisszük, hogy kifejlesztettük a leghatékonyabb és legintelligensebb keringető szivattyút a világon. Legmagasabb hatásfok Kibővített sorozat Intelligens Egyszerű telepítése Vezetéknélküli kommunikáció Gyors megtérülés Ismét vezető pozícióban vagyunk Legszélesebb gyártmány választék Szivattyúknál még sosem látott funkciók Idő és munka megtakarítás Kevesebb kábelezés Kiemelkedő ár/érték arány

23 Megnövelt választék

24 Megnövelt választék Teljes sorozat Több mint 150 különféle egyes és iker szivattyú, öntöttvas vagy rozsdamentes acél házzal. Maximális szállítómagasság 18 m, és a maximális térfogatáram 70 m 3 /h. Egyes és iker Egyes

25 Magas hatásfok Legjobb hatásfok Energy Efficiency Index (EEI) jóval alatta az EuP referencia szintnek. Hatásfok javító lépések: > Optimalizált szivattyú hidraulika > Szabadalmaztatott nyomáskölönbség-érzékelő > Szénszálas kompozit légrésbetétcső > Kompakt állórész

26 Magas hatásfok Energia-megtakarítás Energia-hatékonysági index (EEI) alacsony értéke 75%-ot meghaladó energia-megtakarítást eredményez egy D-energiaosztályú szabályozatlan szivattyúhoz képest Typical installed circulator EuP 2013 EuP 2015 Benchmark MAGNA3

27 Alkalmazások MAGNA3 alkalmazási területek: Fűtés Hűtés HMV cirkuláció Hőszivattyús rendszerek

28 Újdonságok Új funkciók Telepítést, üzembehelyezést megkönnyítő funkciók Kezelői felület TFT színes kijelzővel és Grundfos Szemmel FLOWADAPT/FLOWLIMIT Hőmennyiség mérő Szélesebb közeghőmérséklet tartomány Több ki- és bemenet Busz kommunikáció Bővített hibatároló Munkanapló Wireless csatlakozás

29 Újdonság Kezelői felület Grundfos Szem (üzem, stop, figyelmeztetés vagy riasztás) TFT (Thin Film Transistor) kijelző a könnyű kezelhetőségért Kiválasztó gombok tájékoztató háttérfénnyel Home nyomógomb Visszalépés nyomógomb

30 Újdonság Kezelői felület jó áttekinthetőség Alapkijelzés a legfontosabb információkkal Részletes üzemállapot menü Beállítások üzemeltetői struktúrában Asszisztens menü részletes segédletekkel.

31 Újdonság FLOWADAPT [m] FLOWLIMIT Munkapont Üzemi tartomány Megtakarítás a szabályozatlan szivattyúhoz képest Megtakarítás arányos nyomás szabályozáshoz képest Kiegészítő megtakarítás FLOWLIMIT -tel [m 3 /h] FLOWADAPT egyesíti az AUTOADAPT, valamint a térfogatáramot korlátozó FLOWLIMIT funkciót. A maximális térfogatáram beállításával növelhető az elérhető energiamegtakarítás. A MAGNA3 folyamatosan felügyeli az aktuális térfogatáramot. Kiváltható a térfogatáram korlátozó/ beszabályozó szelep beépítése.

32 Újdonság Hőmennyiség mérő A MAGNA3 mért értékei lehetővé teszik a hőmennyiség mérő funkciót. A mérési pontosság +/-1% és +/- 10% között változik az üzemi körülményektől függően. Külső hőmérsékletmérő (visszatérő ágba) közvetlenül csatlakozik.

33 Újdonság Kibővített közeghőmérséklet tartomány Közeghőmérséklet: -10 C +110 C Új alkalmazási terület: alkalmas talaj-kollektoros hőszivattyús rendszerekhez (GSHP).

34 Újdonság Léghűtésű elektronika Előnye > Nem áll fenn a kondenzáció veszélye az elektronikában. > Közeghőmérséklet független a környezeti hőmérséklettől..

35 Újdonság Több ki- és bemenet 1 x analóg bemenet (0-10V/4-20 ma) 2 x relé kimenet 3 x digitális bemenet

36 Újdonság Busz kommunikáció A MAGNA3-ba közvetlenül beépíthető opcionális CIM illesztő modul a felügyeleti rendszerhez történő BUSZ csatlakozáshoz. A CIM modulok által támogatott terepi-busz szabványok: LON Profibus MOD BACnet GENIbus GSM/GPRS (November 2012)

37 Újdonság Optimalizálás Minden munkapont és állapot naplózásra kerül. 3D diagramokban megjeleníthetők a historikus üzemi adatok. Az adatok alapján módosíthatók/optimalizálhatók a szivattyú beállítások.

38 Újdonság Egyszerű telepítés A szivattyúfejet és házat összekötő rögzítőgyűrű egyszerűbbé teszi a fej pozíciójának állítását, és a javítást. Az Asszisztens menü ötleteket ad az optimális beállításhoz. Egyszerűbb az elektromos bekötés.

39 Grundfos GO

40 Újdonság Grundfos GO Teljesen új távirányító koncepció: > szivattyú beállítás > szivattyú adatok > jelentések > adatgyűjtés > szivattyúcsoportok > adat klónozás On-line méretező, és kiváltó szoftver modul.

41 Technológia A technológia Grundfos GO alapja a jól ismert okostelefon (Smartphone) technológia. Támogatjuk az iphone, ipod és Android alapú készülékeket. A szivattyúval történő kommunikációhoz kiegészítő hardver modul szükséges. Infravörös és rádiós összeköttetés egyaránt elérhető.

42 Technológia ipod touch Grundfos verzió -MI 201 Grundfos szállítási terjedelme egy ipod Touch kiegészítő modullal (Grundfos Mobile Interface) és feltelepített Grundfos GO alkalmazásokkal.

43 Technológia Modul iphone-hoz -MI 202 Ha rendelkezik iphone készülékkel, akkor csak az interfész modulra van szüksége. A Grundfos GO alkalmazások ingyenesen letölthetők. Ready to GO

44 Technológia Univerzális illesztő modul -MI 301 Bluetooth kapcsolat az okostelefonnal iphone és Androidos készülékhez egyaránt alkalmazható Telep üzemideje több mint 8 óra Grundfos GO alkalmazások ingyenesen letölthetők az App store vagy Android market felületen.

45 Köszönöm a figyelmet!

46 Változó térfogatáramú rendszer elektronikus szivattyú nélkül A térfogatáram csökkenésével arányosan nő a rendszerben a nyomáskülönbség. - A szabályozószelepek működése nem lesz megfelelő. - A szelepek zajossá válnak. A szivattyú rossz hatásfokú pontban üzemel, megnő a fajlagos energiafogyasztás. A szivattyú ebben a munkapontban nagyobb igénybevételnek van kitéve, így élettartama csökken. A szivattyút szabályozni kell!

47 Fordulatszám-szabályozás elemei zárt rendszerekben kívánt p = alapjel Szabályozatlan sziv. jelleggörbe Szabályozó Rendelkező jel 0-10V Távadó 4-20 ma/0-10v részterhelés teljes terhelés Frekvenciaváltó Hálózati tápfesz. p távadó 90% fojtás Nyitott szelep Szelep képviseli a teljes rendszert 50 Hz Hz

48 E-szivattyú koncepció Felh. interface Szoftver Szabályozó Frekvencia váltó Standard motor Távadó Szivattyú

49 E-szivattyú program Egy- vagy többfokozatt bbfokozatú szivattyúk Beépített távadt vadóval val vagy távadó nélkül Motor teljesítm tmény alapján : Egy fázisf zisú 1x V, 240V, 50/60Hz kw Három fázisf zisú 3x V, 50/60Hz kw

50 2000 sorozat Beépített ptávadóval: -állandó nyomáskülönbség vagy -arányos nyomáskülönbség szab. p Állandó nyomás Arányos nyomás Szivattyú beépített távadóval

51 Fordulatszám-szabályozás zárt rendszerekben I. Változó tömegáramú rendszerek szivattyúinak szabályozása p 1. Nyomáskülönbségre történő szabályozás Nyomáskülönbséget közvetlenül a szivattyú csonkjain mérem. Állandó nyomáskülönbség szab. Előny: Hátrány: Egyszerűen megvalósítható. Kis térfogatáramnál rossz hatásfok, ami több gépre elosztott terheléssel kompenzálható. Térfogatárammal arányos nyomáskülönbség szab. Előny: Hátrány: Kb. 20 %-kal nagyobb energiamegtakarítás. Végponti p-szabályozást szimulálja. Nem minden rendszernél alkalmazható.

52 Új funkció (Magna) AUTOadapt szabályozási mód H 1-2: Megnövekedett Q igény H max 2: Szivattyú eléri a max. görbg rbét rendszergörbe rbe 3: Q igény tovább nőn => új alapjel ½ H max AUTO üzem gyári beáll llítása : Q igény csökken, munkapont az új j szabályoz lyozási görbg rbén 1.2 m Fix pont Q=0 AUTO üzemmód m Legkisebb lehetséges nyomásért rték Q

53 Új funkció aut. éjszakai üzemmód H H max 1: Ha az előremen remenő hőmérséklet csökken C-kal, a szivattyú kb. ½-2 óra után min. görbg rbére re kapcsol. AUTO 2: Ha a közeghk zeghőmérséklet 10 0 C-kal megnő, a szivattyú azonnal visszakapcsol az előző üzemmódba. Min görbe 2 1 Q

54 MAGNA3

55 1000-es sorozat szabad választás Beépített távadó nélkül A távadótól függő szabályozásra: Nyomáskülönbség Kimenő nyomás Arányos nyomás Hőmérséklet szab. Térfogatáram szab. Állandó térfogatáram Állandó görbe p p t Q Arányos nyomás Hőmérséklet szab. Állandó térfogatáram Szivattyú távadó nélkül

56 Végponti nyomáskülönbség szabályozás p Változó tömegáramú rendszerek szivattyúinak szabályozása p alapjel Nyomáskülönbség távadó a rendszer jellemző pontján Előny: Hátrány: Nagyobb energiamegtakarítás. Távadótól megfelelő jelátvitelről kell gondoskodni. Nyomáskülönbséget a rendszer végpontjáról vesszük. M M M M p

57 Változóvá tett állandó térfogatáramú rendszer kétutú szabályozó szelepekkel 3 2 C 6 C C 2 7 C E 1 1 C P 1 11 C P 2 6 C

58 VÍZELLÁTÁS KAPCSOLÁSI VÁZLAT FÖLDSZINT 1. zóna 0-3. szint ellátása 3. szint 2. zóna 4-9. szint ellátása 3. zóna szint ellátása HMV 250 kw HMV 180 kw HMV 180 kw t t t 1. nyomásfokozó 2. nyomásfokozó 3. nyomásfokozó Vízhálózat

59 GRAND GREEN HOTEL VÍZIGÉNYEK A szobák és a kiszolgáló egységek hideg- és melegvíz ellátása Az ágyak száma a 360 szobában: 540 ágy Éves fogyasztás = 180 x 540 = m 3 /év Fogyasztási ciklus = 365 nap/év => Átlagos fogyasztás naponként = / 365 = 266,3 m 3 /nap Évi maximális fogyasztás = 1,5 x 266,3 = 399,4 m 3 /nap Napi csúcsfogyasztás, Q(max) nap = 4 x 399,4 / 24 = 66,6 m 3 /h Fogyasztási görbe - az összfogyasztásra Térfogatáram m3/h Idő

60 NYOMÁSFOKOZÓ RENDSZER A Grand Green Hotel fogyasztási görbéje A lakó- és a kiszolgáló szintek - beleértve a konyhát, mosodát, éttermeket, konferencia termeket stb. - fogyasztási görbéje különbözik egymástól. Fogyasztási görbe Térfogatáram m3/h Szintek m 3 /nap Térfogatáram m 3 /h Kiszolgáló szint: 0 3 Lakószint: 4 15 Min. Max. Átlagos , , Idő Lakószintek Kiszolgáló szintek

61 NYOMÁSFOKOZÓ RENDSZER Követelmények A vízellátás biztonsága érdekében minden zónában több gépre kell megosztani a terhelést. A csapok előtt a nyomás a 0-3 szinteken 2,5-5 bar, a 4-15 szinteken 2-4,5 bar között legyen. Az üzemeltetési költség (energiafogyasztás) a lehető legkisebb legyen szint 3-as zóna Az épület vízellátására 3 zónát alakítunk ki: 4-9 szint 2-es zóna 1. zóna : 0-3. szint, a kiszolgáló rész (konyha, mosoda, stb.) 2. zóna : 4-9. szint, lakószintek 3. zóna : szint, lakószintek Konferencia terem Tárgyalók Előcsarnok Üzletek 3-as szint Recepció Étterem 2-es szint 1-es szint 0-3 szint 1-es zóna 2. zóna 3. zóna 1. zóna 0. szint

62 NYOMÁSFOKOZÓ RENDSZER Nyomásviszonyok A nyomásfokozó telepek kimenő nyomása a következő képletekkel számolhatók: p szüks = p csap(min) + p v + h max /10,2 ; p nyom = p szüks p be(min) p szüks p csap(min) p v h max P be(min) p nyom : a nyomásfokozó kimenő nyomása, : a zóna legmagasabb csapolási pontján a min. kifolyási nyomás, : a zóna teljes nyomásvesztesége, : a nyomásfokozó és a legmagasabb csapolási pont közötti magasság, : a telep minimális hozzáfolyási nyomása, : a telep nyomáskülönbsége. Zóna p csap(min) (bar) p v (bar) h max /10.2 (bar) p be(min) (bar) p nyom (bar) p szüks (bar) 1. zóna 2,5 0,5 1,96 2 3,0 5,0 2. zóna 2 1,2 4,07 2 5,3 7,3 3. zóna 2 2,4 6,13 2 8,5 10,5

63 Nyomásfokozók kiválasztása Q Q Napi terhelési görbe time time Terhelés-eloszlási görbe Vízellátó rendszerek jellemzői: Fogyasztás jelentősen ingadozik. Részterhelés gyakorisága magas. Stabil, állandó kimenő-nyomás szükséges.

64 Grundfos Hydro nyomásfokozó gyártmány program Hydro MPC Hydro 1000 Hydro Multi-E Hydro Solo Control MPC Hydro Control 1000 CR(E) szivattyú légüsttel Állásos és fordulatszámszabályozás kombinációja Csak kaszkádkapcsolás (állásos szabályozás) Csak ford.számszabályozás + vezérlőkártya

65 Kiválasztási szempontok Hatásfok

66 Kiválasztási szempontok Hatásfok

67 Kiválasztási szempontok NPSH

68 Hol legyen a visszacsapó szelep?! 1. Szívóüzemben Mindig telepítsünk lábszelepet, ami a kívánt funkciót biztosítja (visszaáramlás, leürülés megakadályozása). A nyomóoldalra ebben az esetben nem szabad másik visszacsapót beépíteni!!! Biztosítani kell, hogy ne a szivattyú legyen a rendszer legmagasabb pontján. Előnyös a derékszögű csonkelrendezésű szivattyúk használata (NB, NK, stb.).

69 Hol legyen a visszacsapó szelep?! 2. Hozzáfolyás esetén H0 Egyedi gépeknél Az alkalmazástól függően a szívó és nyomóoldalon egyaránt. Párhuzamos gépcsoportnál Ha minden üzemállapotban biztosítható, hogy a szívóoldalon túlnyomás legyen, lehet a nyomóoldalon. Ha kialakulhat olyan állapot, hogy a közös szívóvezetékben vákuum jön létre, csak a szívóoldalra építhető. Ellenkező esetben az álló gép, tengelytömítésén levegőt szív be és ellevegősödik.

70 Szívómagasság meghatározása Szívómagasság: H=p b x 10,2 NPSH H f H v H s H pozitív értéke esetén a maximális szívási magasságot adja meg. H negatív értéke esetén a minimálisan szükséges hozzáfolyást adja meg. p b NPSH H f H v H s légköri nyomás bar-ban (kb. 1 bar) szivattyú katalógus érték szívóoldali csővezeték áramlási vesztesége m.v.o-ban telítettgőz nyomás m.v.o-ban biztonsági tartalék = 0,5 m

71 NPSH és kavitáció

72 NPSH görbe közelítőleg a térfogatáram négyzetével arányosan változik. Szivattyúra jellemző mennyiség, nem függ a környezeti feltételektől. NPSH gyakorlati definíciója: A szivattyú szívócsonkja és a járókerék (szivattyú) legkisebb nyomású pontja közötti nyomásesés méterben kifejezve.

73 Kompakt nyomásfokozók csoportosítása szabályozási mód szerint Kaszkád (ki/be) kapcsolás Külső frekvenciaváltóval Elektronikus szivattyúkkal Q Q1 Q2 MGE MGE Qs H Azonos szivattyúk QT = Q1 + Q2 Q1 Q2 ON/OFF L H Max HSP Q1 Q2 QT HSP QT = Q1 + Q2 H 2 teljes-méretű Felezett szivattyús rendszer Q H Max H1 = H2 = Hp QS = Q1 + Q2 Q1 = Q2 QT Q HSP QH Q1 Q2 QT = QH + Q1 + Q2 QT Hp P1 P2 Minden szivattyú motorba épített frekvenciaváltóval. 1 felezett-méretű 2 teljes-méretű Q Q1 Q2 Q3 Q

74 Affinitási törvények Q 2 Q 1 = n 2 n 1 H 2 H 1 = n 2 n 1 2 P 2 P 1 = n 2 n 1 3 Az affinitási törvények mutatják az összefüggéseket az alábbi jellemzők H [%] RPM 100% Fix csőhálózati jelleggörbe között: -Fordulatszám 100 -Térfogatáram - Szállítómagasság 25 50% - Tengelyteljesítmény A fordulatszám 50%-os csökkenése a térfogatáramot 50%-ra, a szállítómagasságot 25%-ra és a teljesítményigényt 12.5 %-ra csökkenti. P [%] Q [%] Q [%]

75 Miért osszuk meg a terhelést több gépre? H [%] H a n=100% % 60% 70% =75% 70% 60% 50% Állandó nyomás szabályozásnál a munkapont a fogyasztás csökkenésével egyre jobban balra tolódik, ami jelentős hatásfok csökkenést okoz. 25 n=50% Q [%] Szabályozatlan szivattyúüzem. Állandó kimenő nyomás / munkapontok az egyenesen helyezkednek el.

76 Mit nevezünk E-szivattyúnak? Komplett, szabályozott gépegység. Szivattyú, motor, frekvenciaváltó egymáshoz hangolva. Egyszerű kiválasztás. Kezelő felület Szabályozó Frekvenciaváltó Motor Egyszerű telepítés és üzembehelyezés. Távadó Szivattyú

77 F-típusú elrendezés, 1 db külső frekvenciaváltóval

78 E-típusú elrendezés, szivattyúkba épített frekvenciaváltókkal

79 Kiválasztási példa Q max = 60 m 3 /h p ki = 6 bar 1. változat: E-típus Fordulatszám-szabályozott gépcsoport E-szivattyúkkal 2. változat: F-típus Fordulatszám-szabályozott gépcsoport 1 db külső frekvenciaváltóval.

80 Nyomásfokozó E-szivattyúkkal (CRE) 1. változat Éves villamos energiafogyasztás: kwh/év

81 Nyomásfokozó 1 db külső frekvenciaváltóval 2. változat Éves villamos energiafogyasztás: kwh/év

82 Összehasonlítás 0,4 0,35 0,3 0,359 0, Küls frekvenciaváltó E-szivattyúkkal 0,25 0,2 0, ,1 0, Fajl. energiafogy. [kwh/m3] 0 Éves energiafogy. [kwh/év] Az E-szivattyúkkal szerelt nyomásfokozó kb. 20 %-kal alacsonyabb villamos energiafogyasztással rendelkezik.

83 Mi történik egészen alacsony fogyasztásnál? H [%] H a n=100% n=50% 20% 30% 50% 60% 70% =75% 70% 60% 50% Az üzemelő gép munkapontja egészen balra tolódik a jelleggörbén, ahol a gépegység hatásfoka igen alacsony. Ilyen esetben már gazdaságosabb, ha a berendezés szakaszos üzemmódban működik Q [%]

84 Minimum fogyasztás szakaszos üzemmóddal Hydro MPC-E 3 CRIE 10-9 Q max = 25 m 3 /h Adott egy nyomásfokozó a fenti terhelési profillal. Üzemidő 12 %-ában 3 m 3 /h alatti a fogyasztás.

85 Minimum fogyasztás szakaszos üzemmóddal Éves energiafogyasztás [kwh/év] Szakaszos üzemmód Nem aktív Aktív A szakaszos üzemmód aktiválása 6 % megtakarítást eredményezett.

86 Kiválasztásra visszavezethető hibák F-típusú berendezéseknél A berendezés által biztosítandó nyomáskülönbség túl alacsony. Jelenség: A fix fordulatú gépek be- és kikapcsolásakor lengések jönnek létre.

87 Kiválasztásra visszavezethető hibák F-típusú berendezéseknél Gyorsan változó terhelésnél a berendezés csak lassan követi a változásokat. A rendszer labilisan viselkedik. A fix fordulatú gépek, ha azok csillag-delta indítással rendelkeznek, jelentős holtidőt képviselnek. Ilyen rendszereknél ajánlott E-típusú berendezést választani.

88 Kiválasztásra visszavezethető hibák F- és E-típusú berendezéseknél A névleges terheléshez tartozó munkapont az eredő jelleggörbén bal oldalon van, a görbe lapos szakaszán. H [%] H a n=100% 20% Jelenség: 30% 50% 60% 70% =75% 70% 60% 50% A folytonos szabályozási tartomány nagyon lecsökken. A szivattyúk nagy gyakorisággal kapcsolnak ki és be. n=50% 100 Q [%]

89 Összegzés Ha a gépek egységteljesítménye lehetővé teszi, részesítsük előnyben az E-típusú szabályozást. A teljes terhelési tartományban jobb eredő hatásfokot biztosít. Kevésbé érzékeny a kiválasztási hibákra, a méretezési állapot változásaira. Gyorsabb, és stabilabb szabályozást tesz lehetővé.
