1 Technology that makes its mark

2 Versenyképesség és energiahatékonyság a KSB-vel Janik László 2014.május15.

3 Energia-megtakarítási lehetőségek Csővezeték méretezés A szivattyúnak ideális csőnyomvonal Az üzemi igényekhez mért működtetés Megfelelő szabályozás Akár 60% Rendszer Járókerék esztergálás Szükségtelen tartalékok elkerülése Egymáshoz illeszkedő komponensek Akár 20% Modul egyedi hatásfok optimalizálás (Pl: IE4 KSB SuPremE motorok) kb. 10% Komponensek

4 Rendszeranalízis, a sikerhez vezető út Új vagy meglévő rendszerek tervezése újragondolása energiahatékonysági szempontból. Magas hatékonysági osztályú gépek használataigazodva a követelményekhez. Az EN / ISO en alapuló energia menedzsment felőli megközelítés nagy biztonsággal beazonosítja a rendszerünkben található megtakarítási lehetőségeket. Ezek a standardok az úgynevezett PSCA kört veszik alapul. Adatok gyűjtése és kiértékelése, energiamegtakarítási lehetőségek kivizsgálása a teljes rendszer viszonylatában. Eltérések analizálása, fejlesztési lehetőségek beazonosítása elvégzendő mérések meghatározása.

5 Jelátalakító Jelátalakítók Szenzorok Abszolút nyomás Beavatkozók Nyomás Túlnyomás Nyomáskülönbség Szabályzók Frekvenciaváltók Áramlási seb. Átfolyásmérő (mágneses) Átfolyásmérő (Ultrahangos) Elektromos Motorok Motorok Hőmérséklet PTC Motor hőméréséklet érz. PT100 Hőmérésklet érz. Szivattyúk Örvényszivattyúk Kapacitív Szint Ultrahangos Optikai és számtalan további lehetőség

6 Pumpmeter Átlátható szivattyú üzemeltetés Foylamatos szivattyú felügyelet Megtakarítási lehetőségek beazonosítása Időt pénzt és energiát takarít meg

7 Pumpmeter funkciói Felhasználói követelményekhez igazítva Szívóoldali nyomás mérés Nyomóoldali nyomás mérés Nyomáskülönbség számítás Munkapont számítás Helyszíni kijelzés Analóg jelkimenet További lehetőségek: Szabályzó rendszerhez illesztés, modbus-on keresztül Illesztés további automatizációs termékekhez (Plug & Pump a KSB termékekhez) 8

8 Működési jellemzők Jelleggörbe négy szegmensben Jelleggörbe négy szegmensre bontva Kvalitatív kijelzés a szivattyú munkapontjáról Animáció indítása Extrém részterhelés* Káros üzemi tartomány < 0,3 x Q opt (BEP) Részterhelés* Kedvezőtlen üzemi tartomány < 0,7 x Q opt (BEP) Optimális Megfelelő üzemi tartomány 0,7 1,2 x Q opt (BEP) Túlterhelés Határérték feletti üzemeltetés > 1,2 x Q opt (BEP) Túlterhelés alatti üzemelállapot, amennyiben az áramlási sebesség > 1.2 x Qopt (BEP) * Depending on the characteristic curve type, no differentiation is made between the curve's first two quarters, i.e. during low-flow operating conditions, and the corresponding segments of the pump curve are displayed at the same time.

9 Analízis Az energiamegtakarítási lehetőségek kiaknázása PumpMeter kijelzője Terhelési profil (példa) Javaslat Üzem a munkapontban vagy az optimális munkapont körül. Nincs szükség beavatkozásra. Optimális szivattyú üzem. A munkapont egy széles tartományban mozog a jelleggörbén. Optimalizálási intézkedések, pl. fordulatszám-szabályozással jelentős megtakarítás érhető el. Üzem az üzemi tartomány határértékein, adott esetben a szivattyú és/vagy motor túlterhelésével Optimalizálási intézkedések, pl. a járókerék munkapontra esztergálásával növelhető a szivattyú várható élettartama és hatékonysága

10 Pumpmeter analízis riport Optimalizálási lehetőségek Működési tartomány beállítása Járókerék esztergálás Fordulatszám szabályozás Új típusú motor Armatúrák általi veszteségek optimalizálása (cserével) Optimális szivattyú kiválasztása További rendszerszintű optimalizálás Kiértékelése egy iránymutató mintavételnek Ajánlás egy lehetséges optimalizálásra Megtérülési idő számítása

11 Analízis Terhelési profil letöltése Üzemidő rögzítés, különállóan szegmensbontásban 10 éves tárolási kapacitás Értékek csak szegmensekben tárolva, pillanatnyi értékeket csak kijelzi Start/stop ciklusok rögzítése Load profile download

12 SES System Efficiency Services Versenyképesség növelése egy átfogó rendszer elemzés segítségével Pillanatnyi működési értékek rögzítése (Data logger) Energiamegtakarítási lehetőségek beazonosítása a bertervezett és a tényleges terhelési profil összehasonlításával A beépített szivattyú felülvizsgálata a rendszerinformációk alapján

13 SES System Efficiency Services Mérési lehetőségek: Nyomás (p s, p d ) Teljesítmény (P) Motor áramfelvétel (I) Térfogatáram (Q) Hőmérséklet (T) Frekvencia (forg) (Hz) Folyadékszint (%) Szabályzó szelep állítás (%) Rezgésmérés: Rezgési sebesség (v eff ) Frekvencia analízis (FFT)

14 Enddruck Pumpe 1 Enddruck Pumpe 2 Enddruck Pumpe 3 Zulaufdruck 7 SES a gyakorlatban 2 6,5 1,8 5,5 1,6 5 1,4 4,5 1,2 4 3, ,8 2,5 2 0,6 1,5 0,4 Szívooldali nyomás [bar] [bar] Zulaufdruck [bar] [bar] Enddruck nyomás Nyomóoldali 6 Mért értékek Szívóoldali nyomás Nyomóoldali nyomás P1 1 0,2 0,5 Zeit[d] [d] Idő Időtartomány 23,06, 10,07, Nyomóoldali nyomás P2 Nyomóoldali nyomás P3

15 PumpDrive Wireless modul M12 csatlakozó PumpDrive / PumpDrive Eco Opcionális főkapcsoló Profibus DP* Modbus RTU* LON Profil 1.0* BACnet / IP* Profinet* Ethernet* 1-6 szivattyús üzem Dinamikus nyomás tartás funkció Kiemelkedő hatékonyság Pumpmeter és SupremE motorral párosítva PumpDrive Eco Wireless modul M12 csalakozó Szinkron és asszinkron motorok szabályzására is 0, kw-ig Motorra szerelhető változat (55 kw-ig) *Available from January 2015

16 * Source: Dipl.-Ing. M. Wiele, Prof. Prof. h. c. mult. Dr.-Ing. Peter F. Brosch, Hochschule Hannover, University of Applied Sciences and Arts, Faculty I, Drives and Automation Technology KSB SuPremE KSB SuPremE motorok Az IE4-es elektromos motorok előírásainak a KSB SupremE megfelel (IEC/CD Ed.2) Érdemes figyelembe venni a részleges terhelés esetén elért teljesítménykülönbséget, összehasonlítva a fordulatszám szabályzásos IE3 motorhoz képest Bármely terhelés esetén, nagymértékű hatásfokjavulás figyelhető meg I Energiamegtakarítási lehetőségek a KSB-vel 21 I Janik László I Április 18.

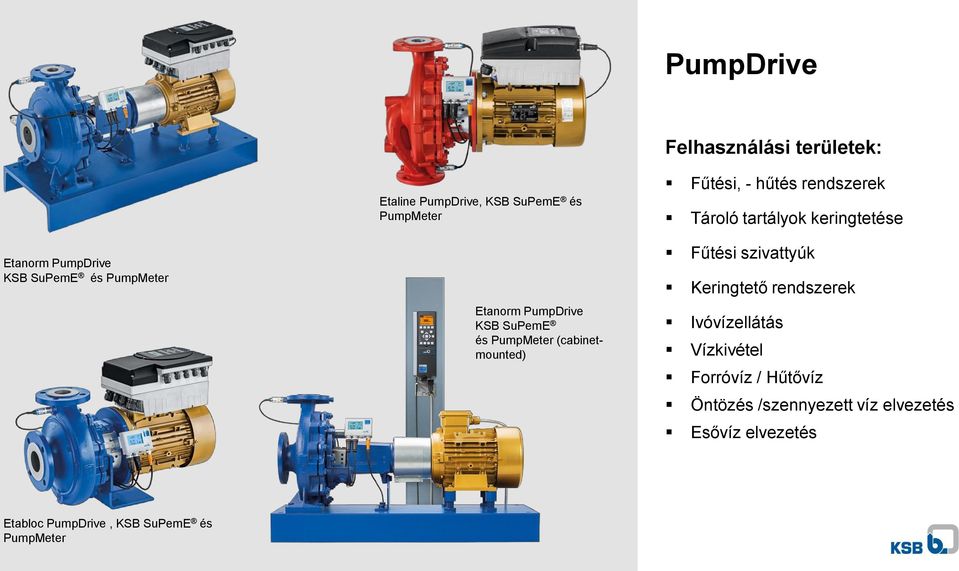

17 PumpDrive Felhasználási területek: Etanorm PumpDrive KSB SuPemE és PumpMeter Etaline PumpDrive, KSB SuPemE és PumpMeter Etanorm PumpDrive KSB SuPemE és PumpMeter (cabinetmounted) Fűtési, - hűtés rendszerek Tároló tartályok keringtetése Fűtési szivattyúk Keringtető rendszerek Ivóvízellátás Vízkivétel Forróvíz / Hűtővíz Öntözés /szennyezett víz elvezetés Esővíz elvezetés Etabloc PumpDrive, KSB SuPemE és PumpMeter

18 KSB Szivattyú és Armatúra Kft Szivattyúk. Szerelvények. Szerviz. KSB Szivattyú és Armatúra Kft Budapest, Budafoki út 60. Janik László
