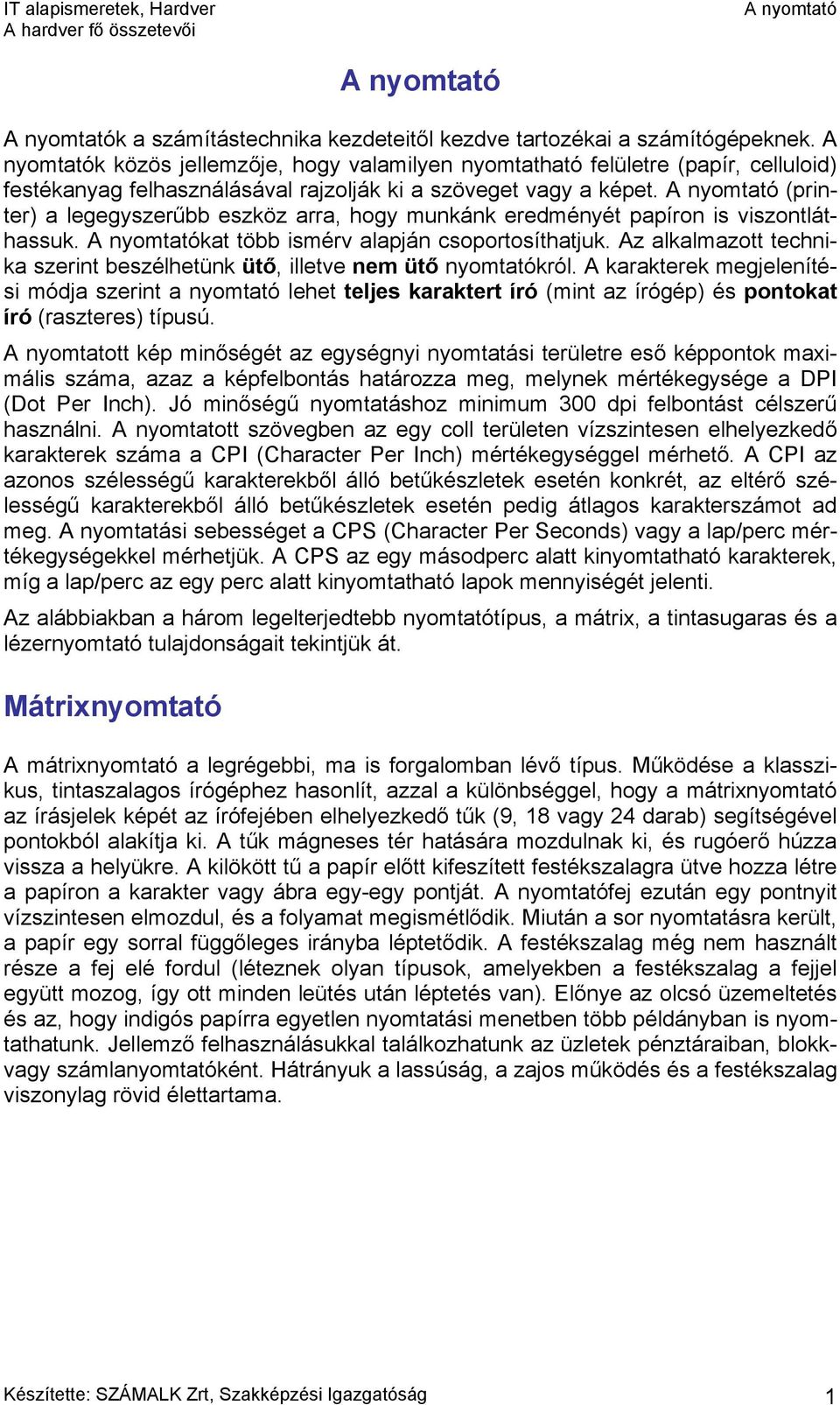

1 k a számítástechnika kezdeteitől kezdve tartozékai a számítógépeknek. A nyomtatók közös jellemzője, hogy valamilyen nyomtatható felületre (papír, celluloid) festékanyag felhasználásával rajzolják ki a szöveget vagy a képet. (printer) a legegyszerűbb eszköz arra, hogy munkánk eredményét papíron is viszontláthassuk. kat több ismérv alapján csoportosíthatjuk. Az alkalmazott technika szerint beszélhetünk ütő, illetve nem ütő nyomtatókról. A karakterek megjelenítési módja szerint a nyomtató lehet teljes karaktert író (mint az írógép) és pontokat író (raszteres) típusú. A nyomtatott kép minőségét az egységnyi nyomtatási területre eső képpontok maximális száma, azaz a képfelbontás határozza meg, melynek mértékegysége a DPI (Dot Per Inch). Jó minőségű nyomtatáshoz minimum 300 dpi felbontást célszerű használni. A nyomtatott szövegben az egy coll területen vízszintesen elhelyezkedő karakterek száma a CPI (Character Per Inch) mértékegységgel mérhető. A CPI az azonos szélességű karakterekből álló betűkészletek esetén konkrét, az eltérő szélességű karakterekből álló betűkészletek esetén pedig átlagos karakterszámot ad meg. A nyomtatási sebességet a CPS (Character Per Seconds) vagy a lap/perc mértékegységekkel mérhetjük. A CPS az egy másodperc alatt kinyomtatható karakterek, míg a lap/perc az egy perc alatt kinyomtatható lapok mennyiségét jelenti. Az alábbiakban a három legelterjedtebb nyomtatótípus, a mátrix, a tintasugaras és a lézernyomtató tulajdonságait tekintjük át. Mátrixnyomtató A mátrixnyomtató a legrégebbi, ma is forgalomban lévő típus. Működése a klasszikus, tintaszalagos írógéphez hasonlít, azzal a különbséggel, hogy a mátrixnyomtató az írásjelek képét az írófejében elhelyezkedő tűk (9, 18 vagy 24 darab) segítségével pontokból alakítja ki. A tűk mágneses tér hatására mozdulnak ki, és rugóerő húzza vissza a helyükre. A kilökött tű a papír előtt kifeszített festékszalagra ütve hozza létre a papíron a karakter vagy ábra egy-egy pontját. fej ezután egy pontnyit vízszintesen elmozdul, és a folyamat megismétlődik. Miután a sor nyomtatásra került, a papír egy sorral függőleges irányba léptetődik. A festékszalag még nem használt része a fej elé fordul (léteznek olyan típusok, amelyekben a festékszalag a fejjel együtt mozog, így ott minden leütés után léptetés van). Előnye az olcsó üzemeltetés és az, hogy indigós papírra egyetlen nyomtatási menetben több példányban is nyomtathatunk. Jellemző felhasználásukkal találkozhatunk az üzletek pénztáraiban, blokkvagy számlanyomtatóként. Hátrányuk a lassúság, a zajos működés és a festékszalag viszonylag rövid élettartama. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 1

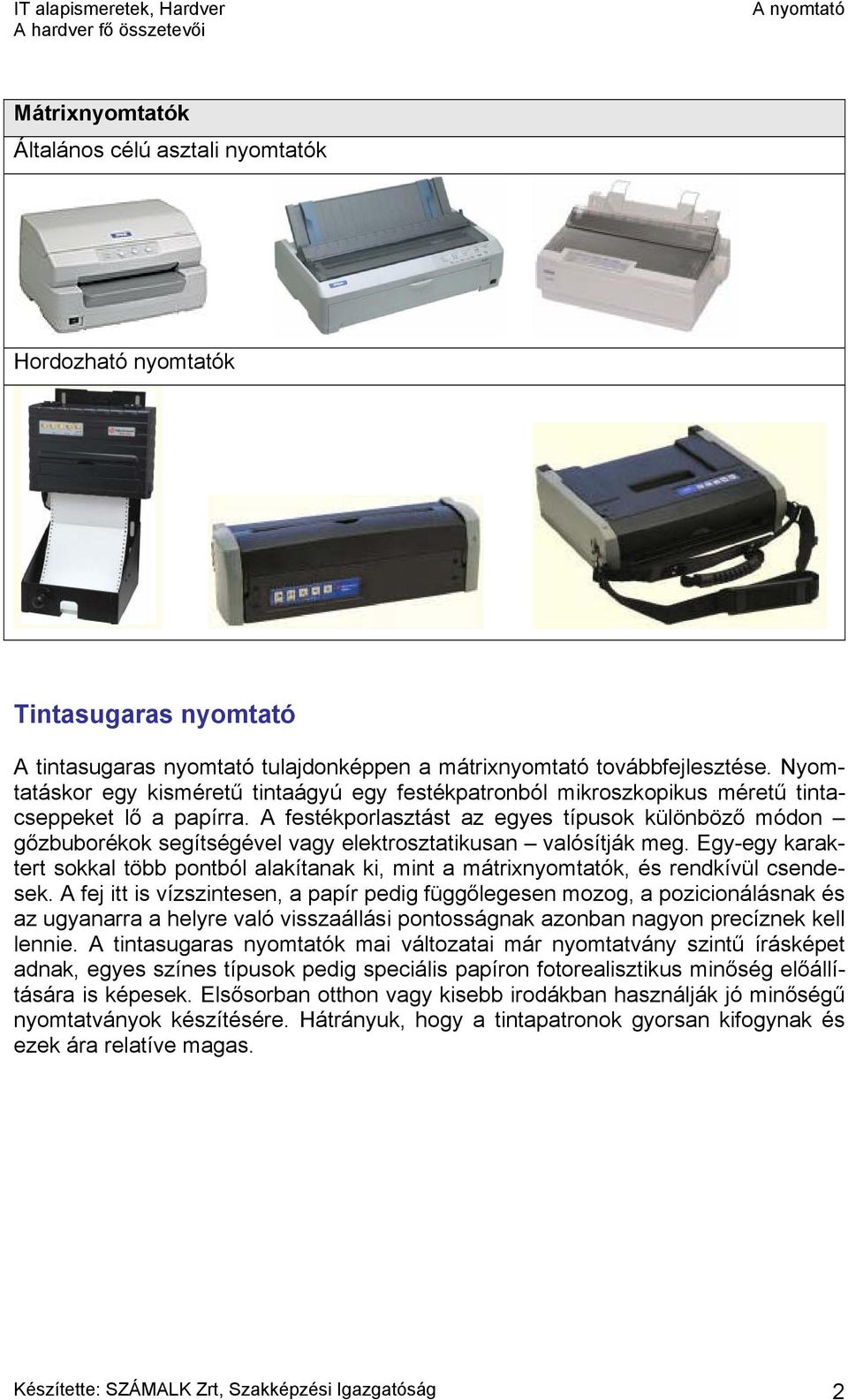

2 Mátrixnyomtatók Általános célú asztali nyomtatók Hordozható nyomtatók Tintasugaras nyomtató A tintasugaras nyomtató tulajdonképpen a mátrixnyomtató továbbfejlesztése. Nyomtatáskor egy kisméretű tintaágyú egy festékpatronból mikroszkopikus méretű tintacseppeket lő a papírra. A festékporlasztást az egyes típusok különböző módon gőzbuborékok segítségével vagy elektrosztatikusan valósítják meg. Egy-egy karaktert sokkal több pontból alakítanak ki, mint a mátrixnyomtatók, és rendkívül csendesek. A fej itt is vízszintesen, a papír pedig függőlegesen mozog, a pozicionálásnak és az ugyanarra a helyre való visszaállási pontosságnak azonban nagyon precíznek kell lennie. A tintasugaras nyomtatók mai változatai már nyomtatvány szintű írásképet adnak, egyes színes típusok pedig speciális papíron fotorealisztikus minőség előállítására is képesek. Elsősorban otthon vagy kisebb irodákban használják jó minőségű nyomtatványok készítésére. Hátrányuk, hogy a tintapatronok gyorsan kifogynak és ezek ára relatíve magas. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 2

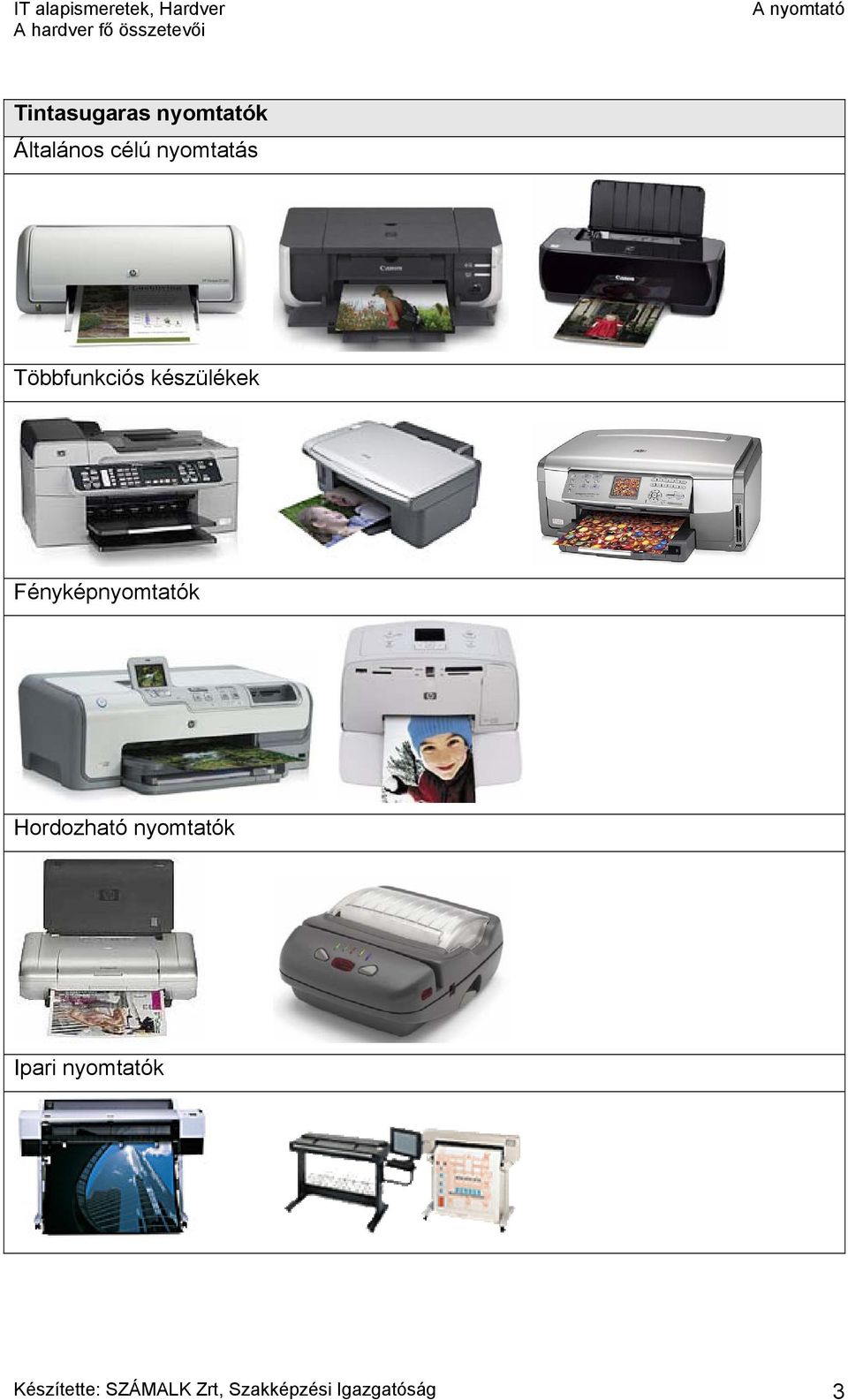

3 Tintasugaras nyomtatók Általános célú nyomtatás Többfunkciós készülékek Fényképnyomtatók Hordozható nyomtatók Ipari nyomtatók Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 3

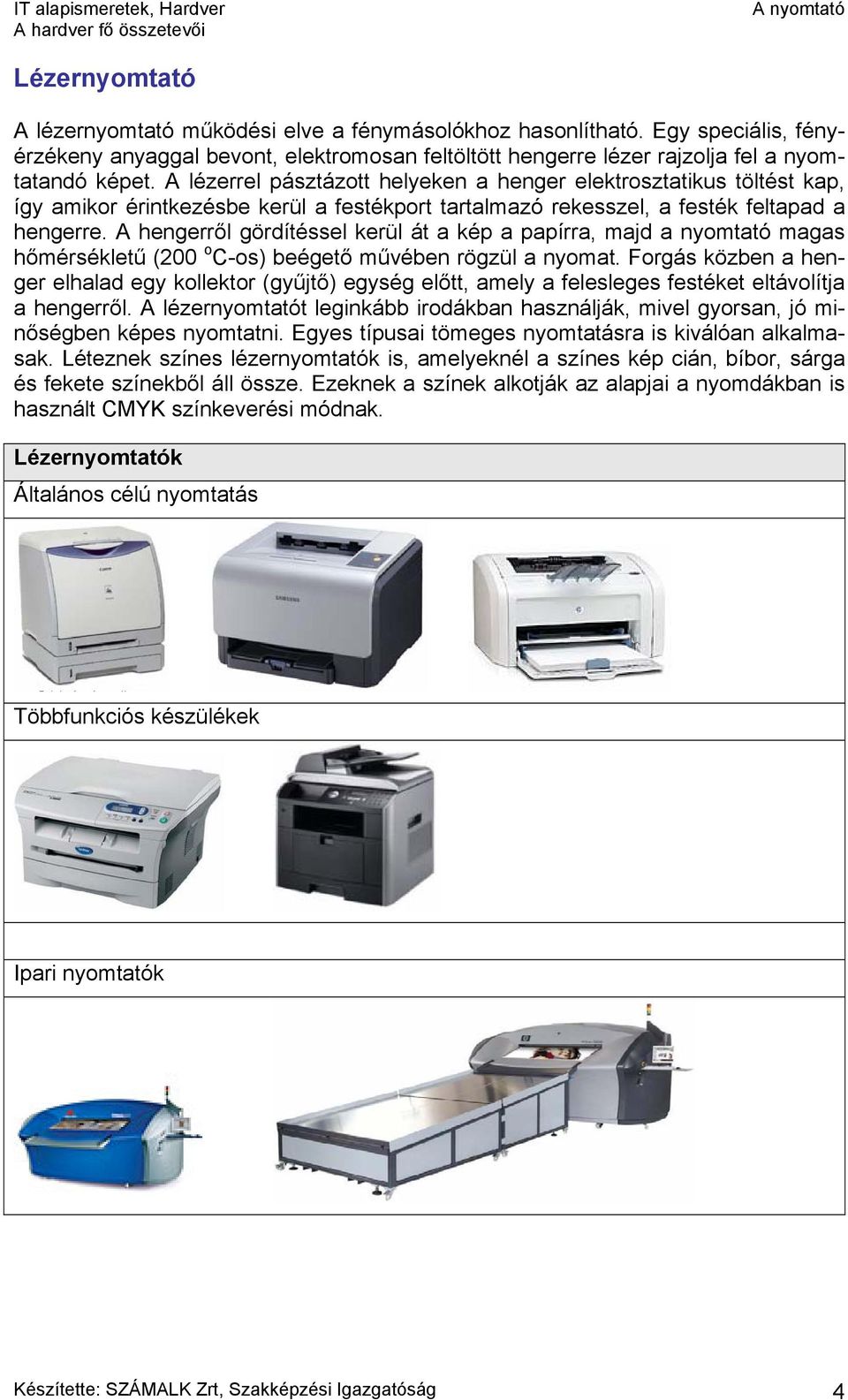

4 Lézernyomtató A lézernyomtató működési elve a fénymásolókhoz hasonlítható. Egy speciális, fényérzékeny anyaggal bevont, elektromosan feltöltött hengerre lézer rajzolja fel a nyomtatandó képet. A lézerrel pásztázott helyeken a henger elektrosztatikus töltést kap, így amikor érintkezésbe kerül a festékport tartalmazó rekesszel, a festék feltapad a hengerre. A hengerről gördítéssel kerül át a kép a papírra, majd a nyomtató magas hőmérsékletű (200 o C-os) beégető művében rögzül a nyomat. Forgás közben a henger elhalad egy kollektor (gyűjtő) egység előtt, amely a felesleges festéket eltávolítja a hengerről. A lézernyomtatót leginkább irodákban használják, mivel gyorsan, jó minőségben képes nyomtatni. Egyes típusai tömeges nyomtatásra is kiválóan alkalmasak. Léteznek színes lézernyomtatók is, amelyeknél a színes kép cián, bíbor, sárga és fekete színekből áll össze. Ezeknek a színek alkotják az alapjai a nyomdákban is használt CMYK színkeverési módnak. Lézernyomtatók Általános célú nyomtatás Többfunkciós készülékek Ipari nyomtatók Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 4

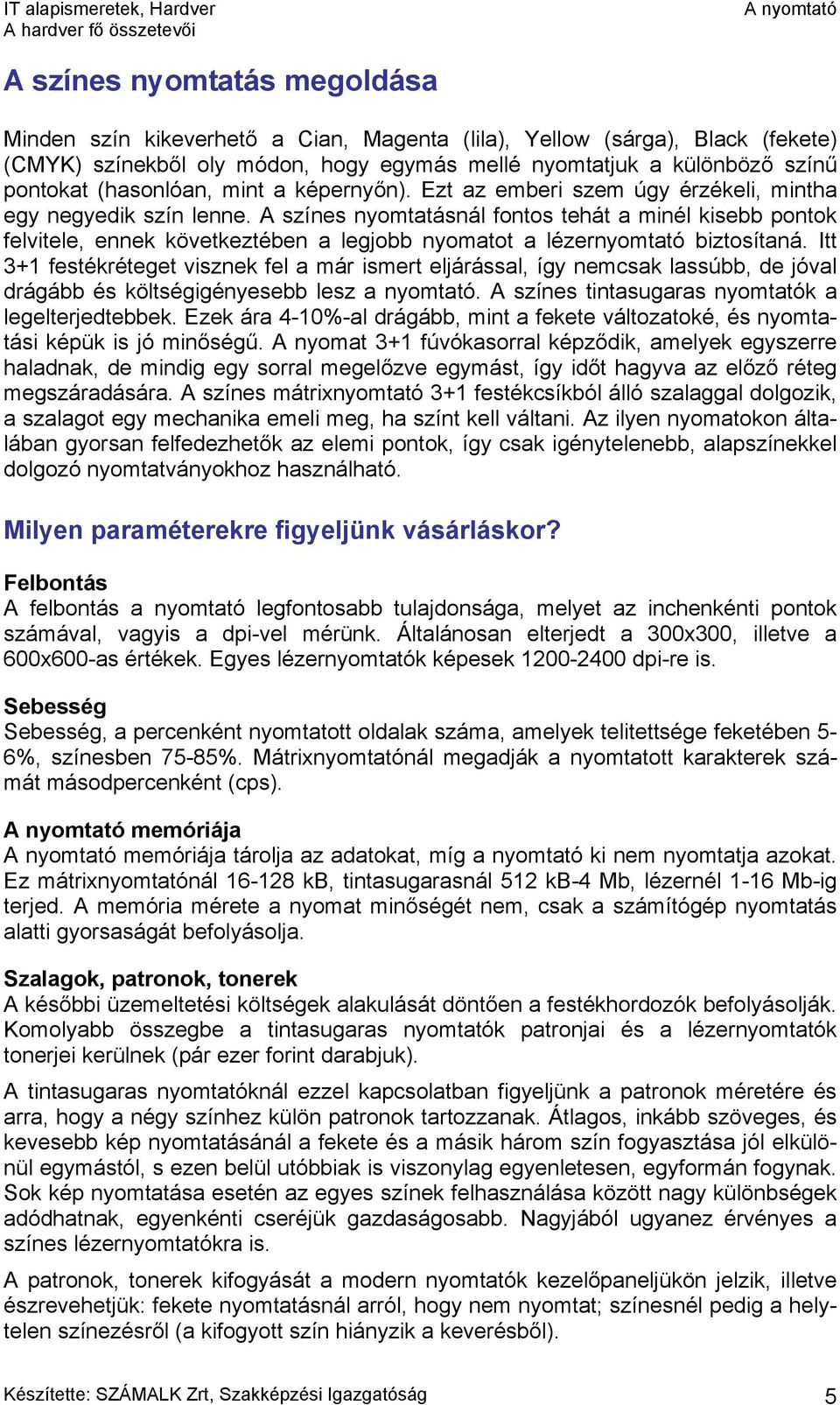

5 A színes nyomtatás megoldása Minden szín kikeverhető a Cian, Magenta (lila), Yellow (sárga), Black (fekete) (CMYK) színekből oly módon, hogy egymás mellé nyomtatjuk a különböző színű pontokat (hasonlóan, mint a képernyőn). Ezt az emberi szem úgy érzékeli, mintha egy negyedik szín lenne. A színes nyomtatásnál fontos tehát a minél kisebb pontok felvitele, ennek következtében a legjobb nyomatot a lézernyomtató biztosítaná. Itt 3+1 festékréteget visznek fel a már ismert eljárással, így nemcsak lassúbb, de jóval drágább és költségigényesebb lesz a nyomtató. A színes tintasugaras nyomtatók a legelterjedtebbek. Ezek ára 4-10%-al drágább, mint a fekete változatoké, és nyomtatási képük is jó minőségű. A nyomat 3+1 fúvókasorral képződik, amelyek egyszerre haladnak, de mindig egy sorral megelőzve egymást, így időt hagyva az előző réteg megszáradására. A színes mátrixnyomtató 3+1 festékcsíkból álló szalaggal dolgozik, a szalagot egy mechanika emeli meg, ha színt kell váltani. Az ilyen nyomatokon általában gyorsan felfedezhetők az elemi pontok, így csak igénytelenebb, alapszínekkel dolgozó nyomtatványokhoz használható. Milyen paraméterekre figyeljünk vásárláskor? Felbontás A felbontás a nyomtató legfontosabb tulajdonsága, melyet az inchenkénti pontok számával, vagyis a dpi-vel mérünk. Általánosan elterjedt a 300x300, illetve a 600x600-as értékek. Egyes lézernyomtatók képesek dpi-re is. Sebesség Sebesség, a percenként nyomtatott oldalak száma, amelyek telitettsége feketében 5-6%, színesben 75-85%. Mátrixnyomtatónál megadják a nyomtatott karakterek számát másodpercenként (cps). memóriája memóriája tárolja az adatokat, míg a nyomtató ki nem nyomtatja azokat. Ez mátrixnyomtatónál kb, tintasugarasnál 512 kb-4 Mb, lézernél 1-16 Mb-ig terjed. A memória mérete a nyomat minőségét nem, csak a számítógép nyomtatás alatti gyorsaságát befolyásolja. Szalagok, patronok, tonerek A későbbi üzemeltetési költségek alakulását döntően a festékhordozók befolyásolják. Komolyabb összegbe a tintasugaras nyomtatók patronjai és a lézernyomtatók tonerjei kerülnek (pár ezer forint darabjuk). A tintasugaras nyomtatóknál ezzel kapcsolatban figyeljünk a patronok méretére és arra, hogy a négy színhez külön patronok tartozzanak. Átlagos, inkább szöveges, és kevesebb kép nyomtatásánál a fekete és a másik három szín fogyasztása jól elkülönül egymástól, s ezen belül utóbbiak is viszonylag egyenletesen, egyformán fogynak. Sok kép nyomtatása esetén az egyes színek felhasználása között nagy különbségek adódhatnak, egyenkénti cseréjük gazdaságosabb. Nagyjából ugyanez érvényes a színes lézernyomtatókra is. A patronok, tonerek kifogyását a modern nyomtatók kezelőpaneljükön jelzik, illetve észrevehetjük: fekete nyomtatásnál arról, hogy nem nyomtat; színesnél pedig a helytelen színezésről (a kifogyott szín hiányzik a keverésből). Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 5

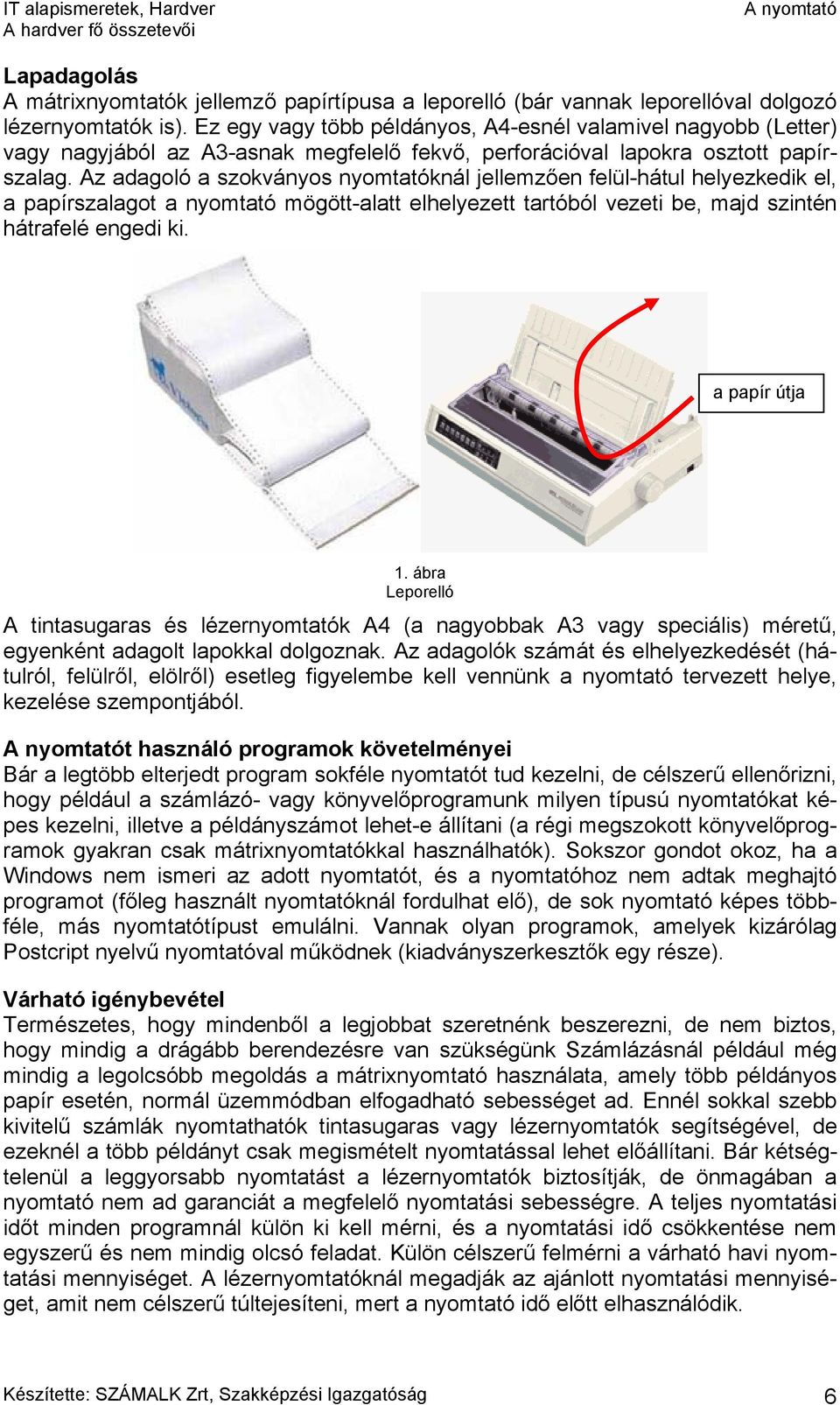

6 Lapadagolás A mátrixnyomtatók jellemző papírtípusa a leporelló (bár vannak leporellóval dolgozó lézernyomtatók is). Ez egy vagy több példányos, A4-esnél valamivel nagyobb (Letter) vagy nagyjából az A3-asnak megfelelő fekvő, perforációval lapokra osztott papírszalag. Az adagoló a szokványos nyomtatóknál jellemzően felül-hátul helyezkedik el, a papírszalagot a nyomtató mögött-alatt elhelyezett tartóból vezeti be, majd szintén hátrafelé engedi ki. a papír útja 1. ábra Leporelló A tintasugaras és lézernyomtatók A4 (a nagyobbak A3 vagy speciális) méretű, egyenként adagolt lapokkal dolgoznak. Az adagolók számát és elhelyezkedését (hátulról, felülről, elölről) esetleg figyelembe kell vennünk a nyomtató tervezett helye, kezelése szempontjából. t használó programok követelményei Bár a legtöbb elterjedt program sokféle nyomtatót tud kezelni, de célszerű ellenőrizni, hogy például a számlázó- vagy könyvelőprogramunk milyen típusú nyomtatókat képes kezelni, illetve a példányszámot lehet-e állítani (a régi megszokott könyvelőprogramok gyakran csak mátrixnyomtatókkal használhatók). Sokszor gondot okoz, ha a Windows nem ismeri az adott nyomtatót, és a nyomtatóhoz nem adtak meghajtó programot (főleg használt nyomtatóknál fordulhat elő), de sok nyomtató képes többféle, más nyomtatótípust emulálni. Vannak olyan programok, amelyek kizárólag Postcript nyelvű nyomtatóval működnek (kiadványszerkesztők egy része). Várható igénybevétel Természetes, hogy mindenből a legjobbat szeretnénk beszerezni, de nem biztos, hogy mindig a drágább berendezésre van szükségünk Számlázásnál például még mindig a legolcsóbb megoldás a mátrixnyomtató használata, amely több példányos papír esetén, normál üzemmódban elfogadható sebességet ad. Ennél sokkal szebb kivitelű számlák nyomtathatók tintasugaras vagy lézernyomtatók segítségével, de ezeknél a több példányt csak megismételt nyomtatással lehet előállítani. Bár kétségtelenül a leggyorsabb nyomtatást a lézernyomtatók biztosítják, de önmagában a nyomtató nem ad garanciát a megfelelő nyomtatási sebességre. A teljes nyomtatási időt minden programnál külön ki kell mérni, és a nyomtatási idő csökkentése nem egyszerű és nem mindig olcsó feladat. Külön célszerű felmérni a várható havi nyomtatási mennyiséget. A lézernyomtatóknál megadják az ajánlott nyomtatási mennyiséget, amit nem célszerű túltejesíteni, mert a nyomtató idő előtt elhasználódik. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 6

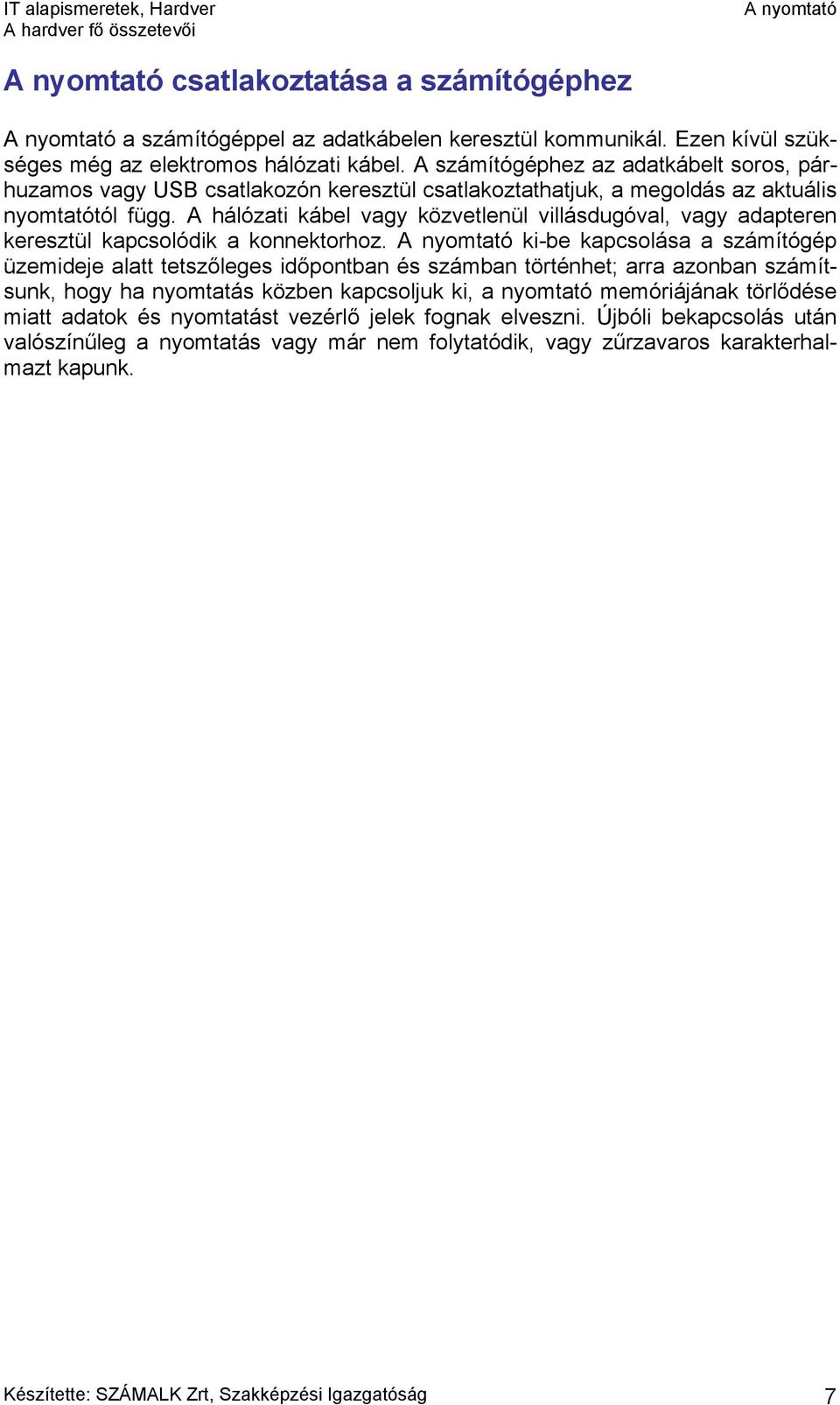

7 csatlakoztatása a számítógéphez a számítógéppel az adatkábelen keresztül kommunikál. Ezen kívül szükséges még az elektromos hálózati kábel. A számítógéphez az adatkábelt soros, párhuzamos vagy USB csatlakozón keresztül csatlakoztathatjuk, a megoldás az aktuális nyomtatótól függ. A hálózati kábel vagy közvetlenül villásdugóval, vagy adapteren keresztül kapcsolódik a konnektorhoz. ki-be kapcsolása a számítógép üzemideje alatt tetszőleges időpontban és számban történhet; arra azonban számítsunk, hogy ha nyomtatás közben kapcsoljuk ki, a nyomtató memóriájának törlődése miatt adatok és nyomtatást vezérlő jelek fognak elveszni. Újbóli bekapcsolás után valószínűleg a nyomtatás vagy már nem folytatódik, vagy zűrzavaros karakterhalmazt kapunk. Készítette: SZÁMALK Zrt, Szakképzési Igazgatóság 7
