1 Jegyzetelési segédlet 1. Informatikai rendszerelemek tárgyhoz 2009 Szerkesztett változat Géczy László

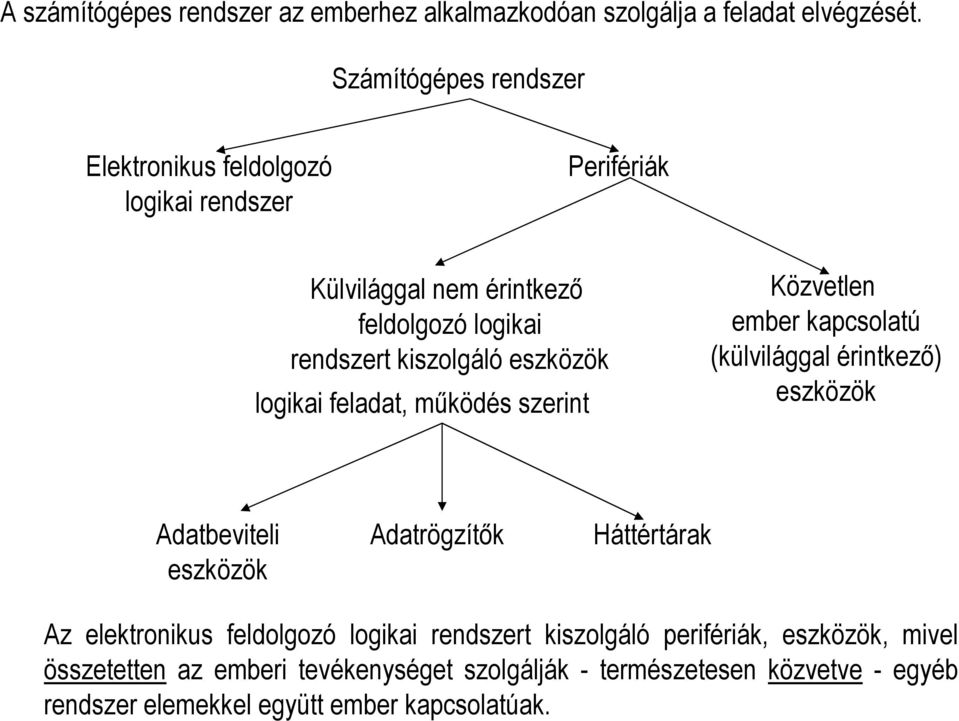

2 A számítógépes rendszer az emberhez alkalmazkodóan szolgálja a feladat elvégzését. Számítógépes rendszer Elektronikus feldolgozó logikai rendszer Perifériák Külvilággal nem érintkező feldolgozó logikai rendszert kiszolgáló eszközök logikai feladat, működés szerint Közvetlen ember kapcsolatú (külvilággal érintkező) eszközök Adatbeviteli eszközök Adatrögzítők Háttértárak Az elektronikus feldolgozó logikai rendszert kiszolgáló perifériák, eszközök, mivel összetetten az emberi tevékenységet szolgálják - természetesen közvetve - egyéb rendszer elemekkel együtt ember kapcsolatúak.

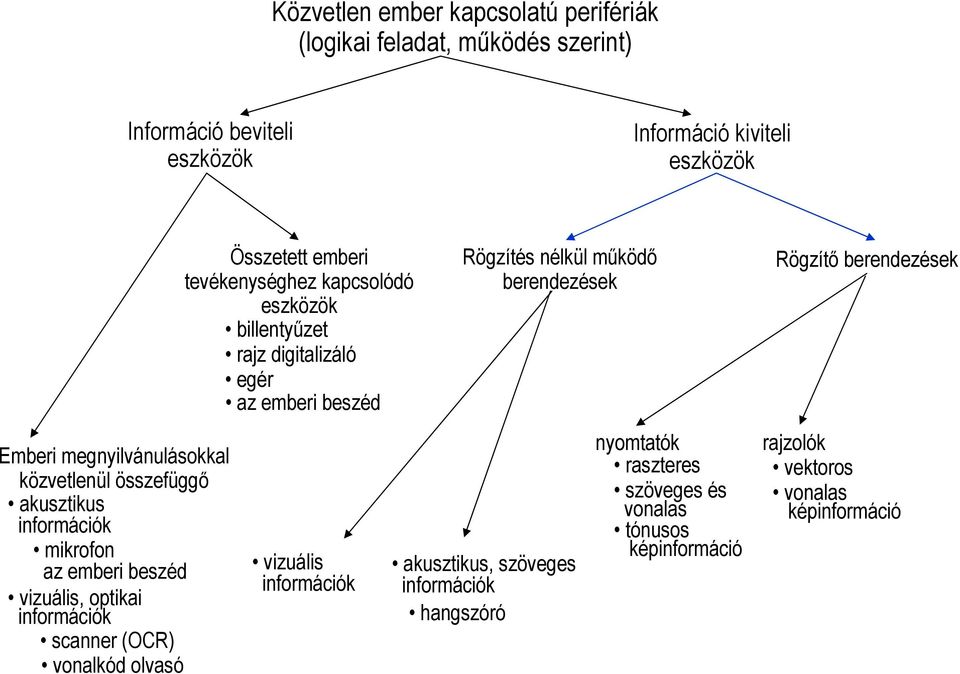

3 Közvetlen ember kapcsolatú perifériák (logikai feladat, működés szerint) Információ beviteli eszközök Információ kiviteli eszközök Emberi megnyilvánulásokkal közvetlenül összefüggő akusztikus információk mikrofon az emberi beszéd vizuális, optikai információk scanner (OCR) vonalkód olvasó Összetett emberi tevékenységhez kapcsolódó eszközök billentyűzet rajz digitalizáló egér az emberi beszéd vizuális információk Rögzítés nélkül működő berendezések akusztikus, szöveges információk hangszóró nyomtatók raszteres szöveges és vonalas tónusos képinformáció Rögzítő berendezések rajzolók vektoros vonalas képinformáció

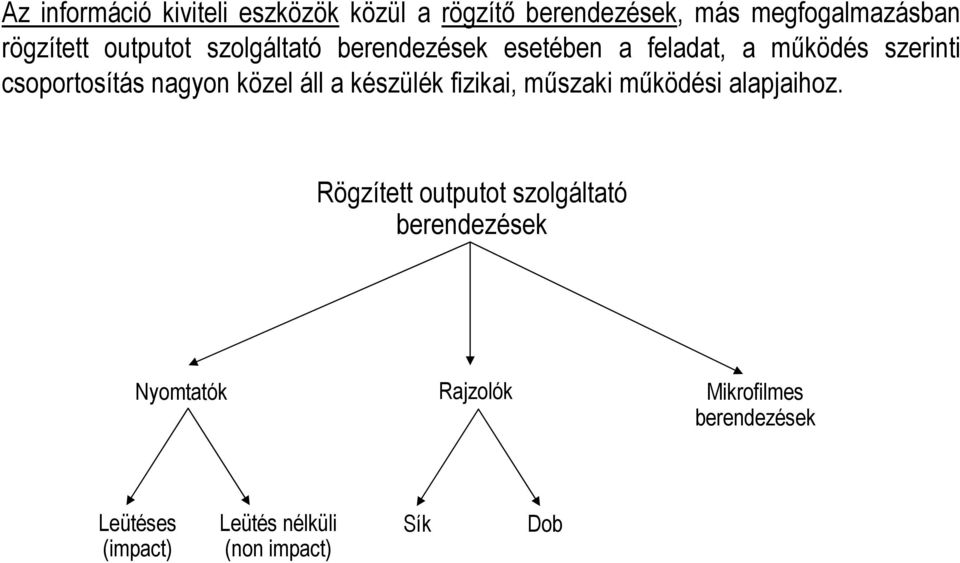

4 Az információ kiviteli eszközök közül a rögzítő berendezések, más megfogalmazásban rögzített outputot szolgáltató berendezések esetében a feladat, a működés szerinti csoportosítás nagyon közel áll a készülék fizikai, műszaki működési alapjaihoz. Rögzített outputot szolgáltató berendezések Nyomtatók Rajzolók Mikrofilmes berendezések Leütéses (impact) Leütés nélküli (non impact) Sík Dob

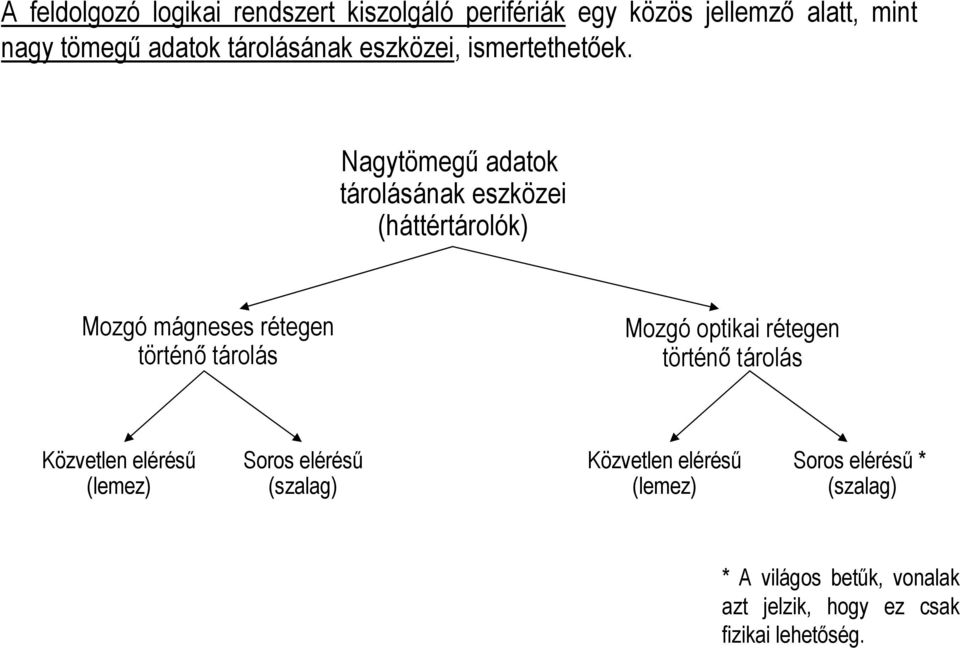

5 A feldolgozó logikai rendszert kiszolgáló perifériák egy közös jellemző alatt, mint nagy tömegű adatok tárolásának eszközei, ismertethetőek. Nagytömegű adatok tárolásának eszközei (háttértárolók) Mozgó mágneses rétegen történő tárolás Mozgó optikai rétegen történő tárolás Közvetlen elérésű (lemez) Soros elérésű (szalag) Közvetlen elérésű (lemez) Soros elérésű * (szalag) * A világos betűk, vonalak azt jelzik, hogy ez csak fizikai lehetőség.

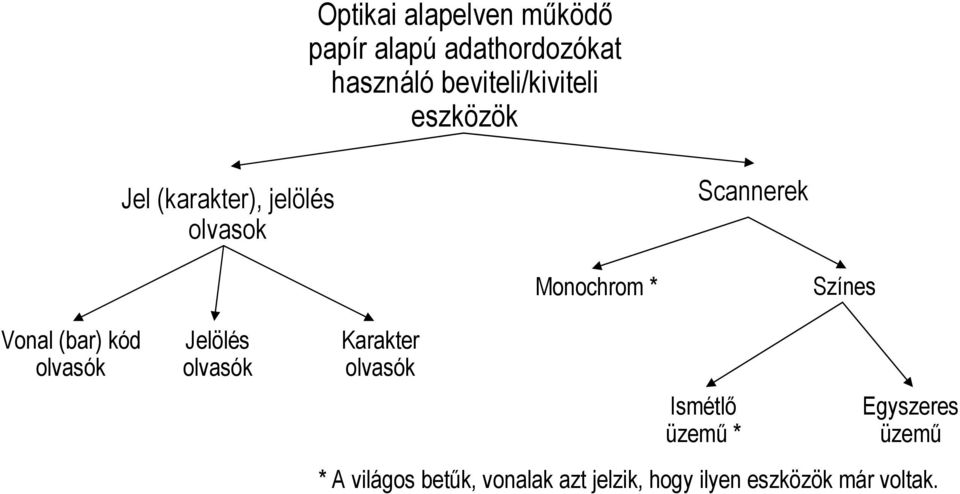

6 Optikai alapelven működő papír alapú adathordozókat használó beviteli/kiviteli eszközök Jel (karakter), jelölés olvasok Scannerek Monochrom * Színes Vonal (bar) kód olvasók Jelölés olvasók Karakter olvasók Ismétlő üzemű * Egyszeres üzemű * A világos betűk, vonalak azt jelzik, hogy ilyen eszközök már voltak.

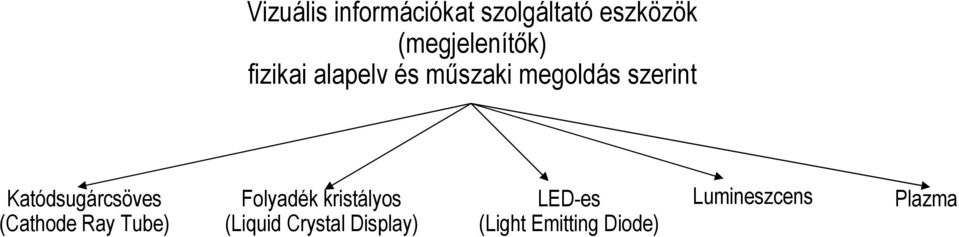

7 Vizuális információkat szolgáltató eszközök (megjelenítők) fizikai alapelv és műszaki megoldás szerint Katódsugárcsöves (Cathode Ray Tube) Folyadék kristályos (Liquid Crystal Display) LED-es (Light Emitting Diode) Lumineszcens Plazma

8 A megjelenítés lehetőségei Rögzítés nélkül Rögzítéssel szövegben képben A módszerek azonosak A módszerek hagyományosak

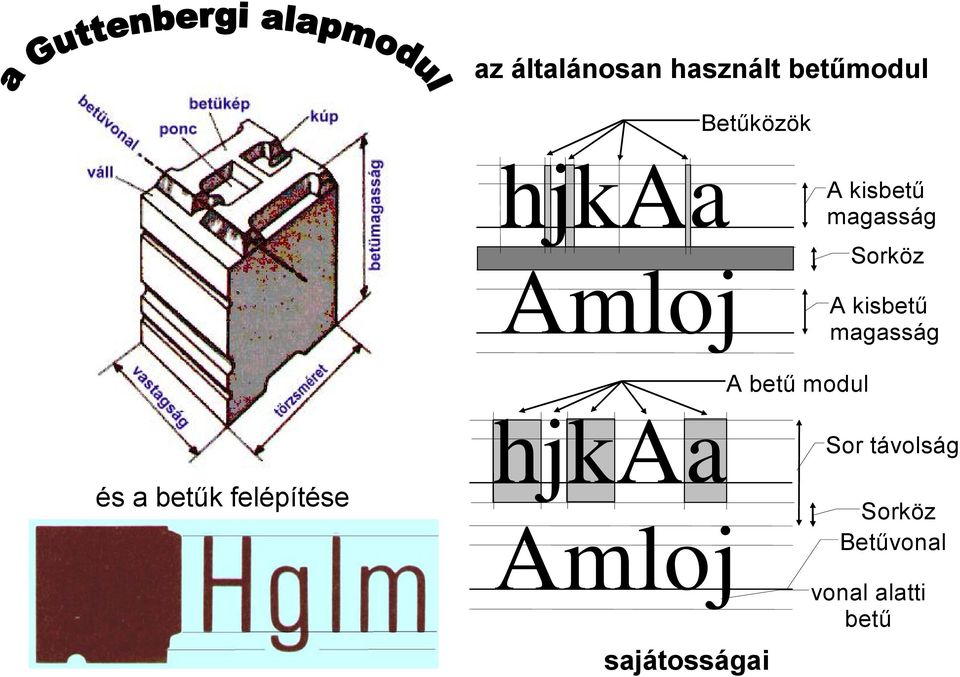

9 az általánosan használt betűmodul Betűközök hjkaa Amloj A kisbetű magasság Sorköz A kisbetű magasság A betű modul és a betűk felépítése hjkaa Amloj sajátosságai Sor távolság Sorköz Betűvonal vonal alatti betű

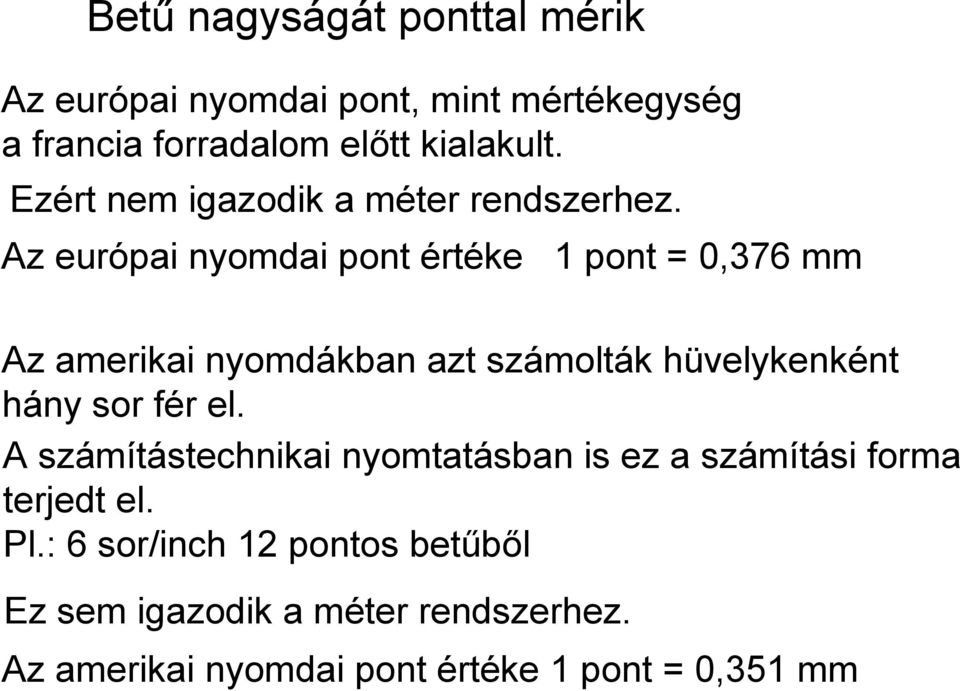

10 Betű nagyságát ponttal mérik Az európai nyomdai pont, mint mértékegység a francia forradalom előtt kialakult. Ezért nem igazodik a méter rendszerhez. Az európai nyomdai pont értéke 1 pont = 0,376 mm Az amerikai nyomdákban azt számolták hüvelykenként hány sor fér el. A számítástechnikai nyomtatásban is ez a számítási forma terjedt el. Pl.: 6 sor/inch 12 pontos betűből Ez sem igazodik a méter rendszerhez. Az amerikai nyomdai pont értéke 1 pont = 0,351 mm

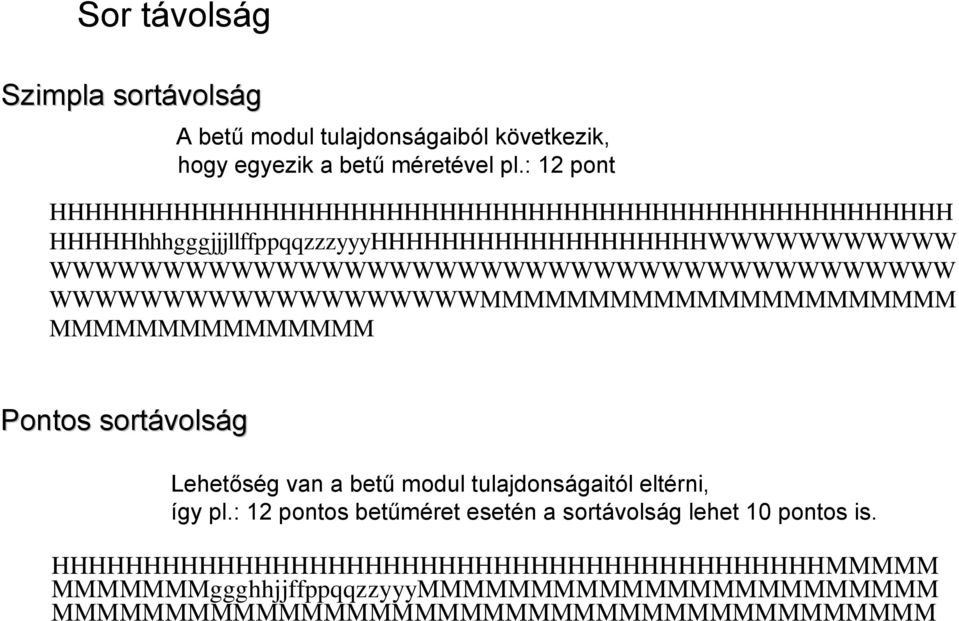

11 Sor távolság Szimpla sortávols volság A betű modul tulajdonságaiból következik, hogy egyezik a betű méretével pl.: 12 pont HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH HHHHHhhhgggjjjllffppqqzzzyyyHHHHHHHHHHHHHHHHHHHWWWWWWWWWWW WWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWWW WWWWWWWWWWWWWWWWWWWMMMMMMMMMMMMMMMMMMMMMM MMMMMMMMMMMMMMM Pontos sortávols volság Lehetőség van a betű modul tulajdonságaitól eltérni, így pl.: 12 pontos betűméret esetén a sortávolság lehet 10 pontos is. HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHMMMMM MMMMMMMggghhjjffppqqzzyyyMMMMMMMMMMMMMMMMMMMMMMM MMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMMM

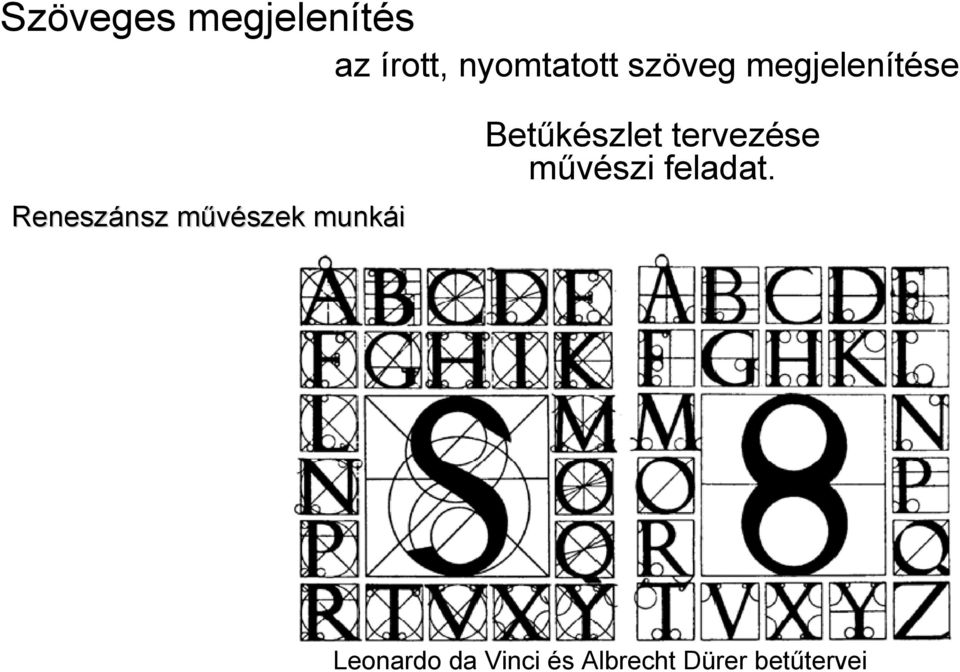

12 Szöveges megjelenítés az írott, nyomtatott szöveg megjelenítése Betűkészlet tervezése művészi feladat. Reneszánsz művészek munkái Leonardo da Vinci és Albrecht Dürer betűtervei

13 A betű egyedi, sajátos és jellegzetes, korszakokat jelenít meg. Bembo talpas reneszánsz antikvák Reneszánsz nsz Kora barokk magyar Tótfalusi normál betű Barokk Bodoni barokk (átmeneti) talpas antikvák Garamond talpas reneszánsz antikvák Tótfalusi kúrzív betű Times barokk (átmeneti) talpas antikvák

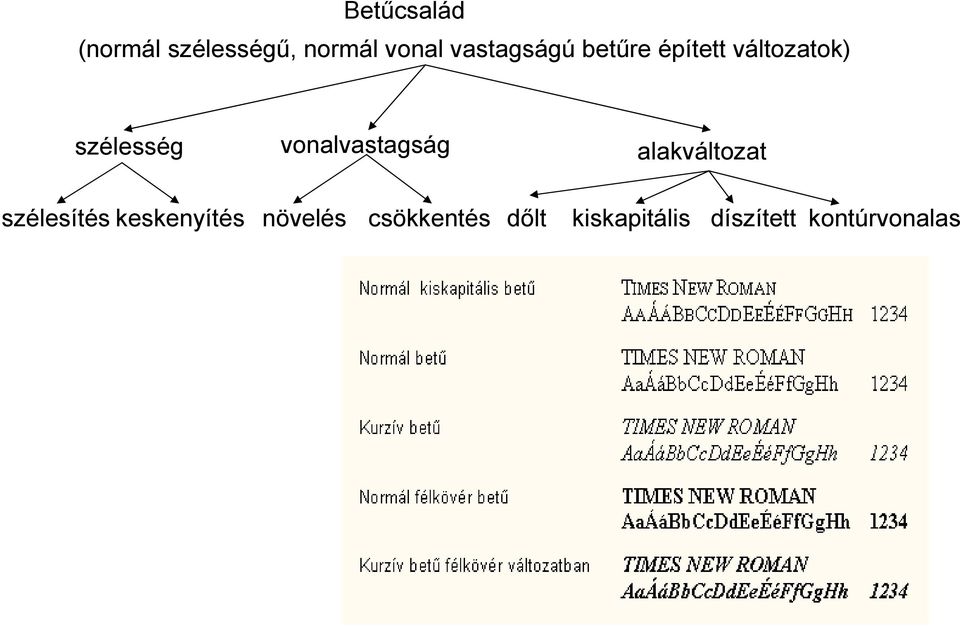

14 Betűcsalád (normál szélességű, normál vonal vastagságú betűre épített változatok) szélesség vonalvastagság alakváltozat szélesítés keskenyítés növelés csökkentés dőlt kiskapitális díszített kontúrvonalas

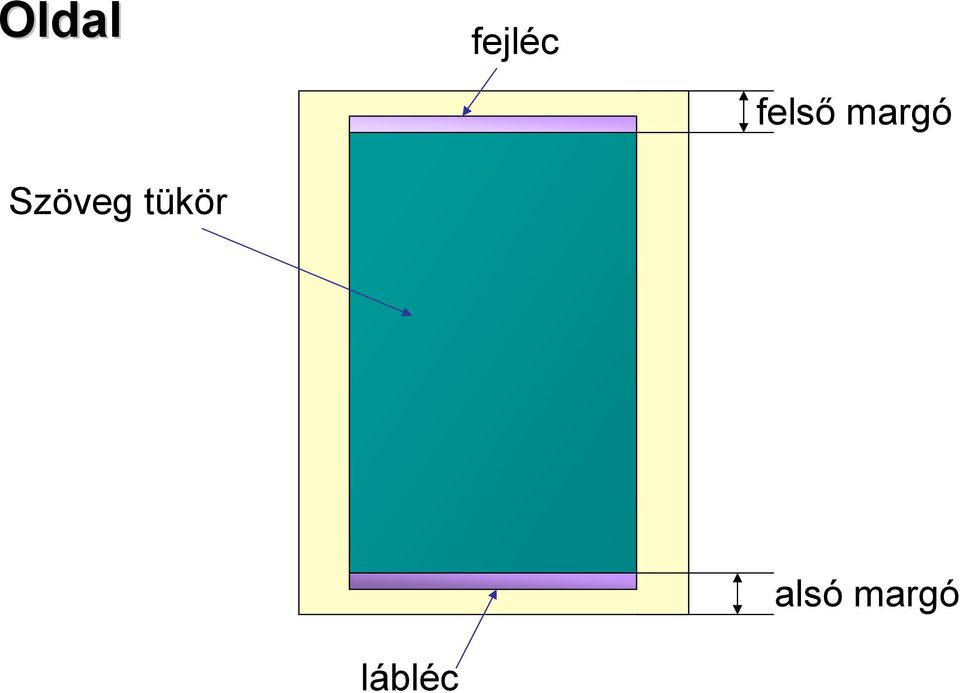

15 Oldal fejléc felső margó Szöveg tükör alsó margó lábléc

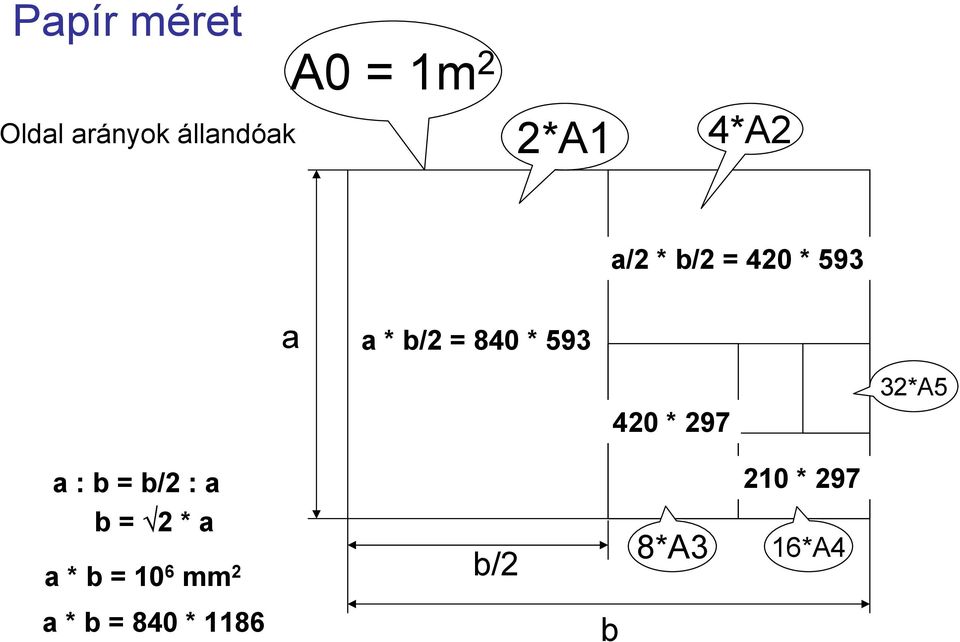

16 Papír méret Oldal arányok állandóak A0 = 1m 2 2*A1 4*A2 a/2 * b/2 = 420 * 593 a a * b/2 = 840 * * *A5 a : b = b/2 : a b = 2 * a a * b = 10 6 mm 2 a * b = 840 * 1186 b/2 b 210 * 297 8*A3 16*A4

17 Színes kép Alapszínekből keverhető a kívánt szín. A nyomdászati alapokat hasznosítja számítástechnika is. eredeti kép A színek nem folytonosak 4 színből előállítva 4 szín nyomat fekete cián kék bíbor sárga

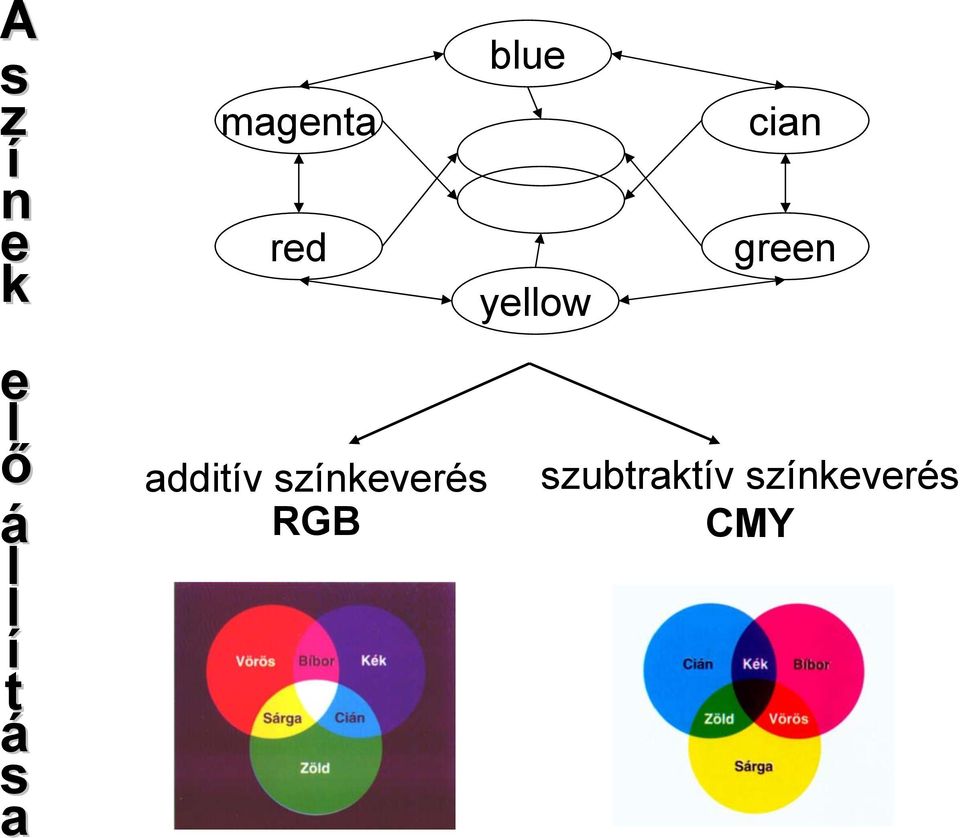

18 A sz í magenta blue cian nek red yellow green e l ő á ll additív színkeverés RGB szubtraktív színkeverés CMY ít ás a

19 Kép rács szerkezete

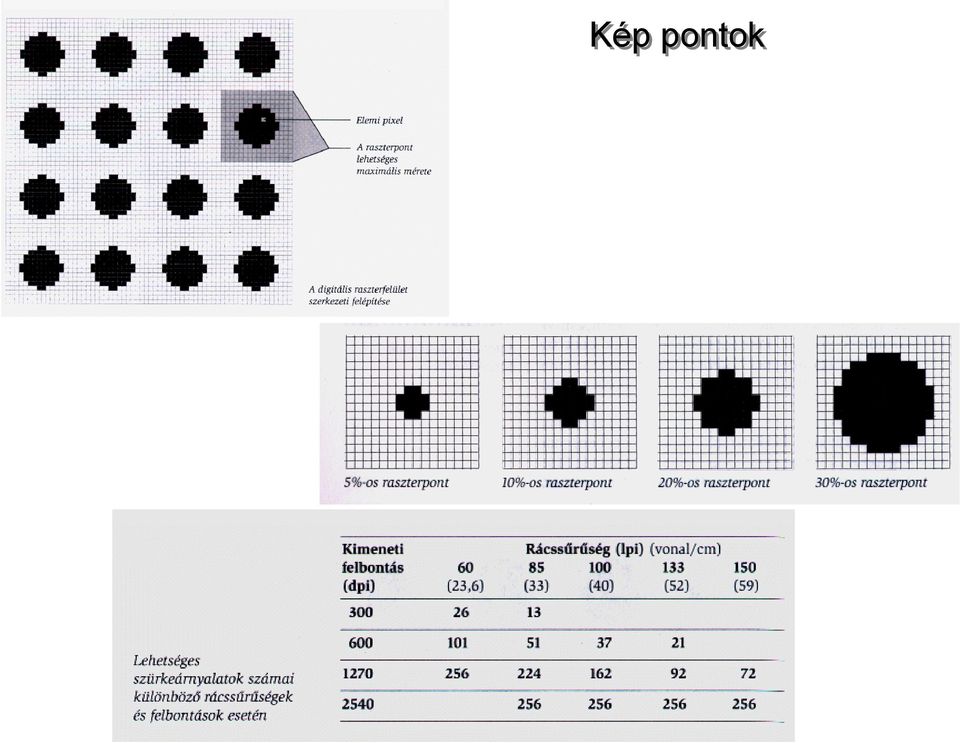

20 Kép pontok

21 Nyomtató kép - rácsszerkezete

22 Mire jók a számítógépes outputot rögzítő berendezések? Jellemzésül a szélső értékek sebességi jellemzők különböző dimenziókkal összehasonlítható jellemzők [kar/perc] írógép sornyomtatók COM Computer on Microfilm leütéses lézer nyomtató nyomtató sor hosszúság 132 [kar/sor] mikrofilmes kimenet lap méret [kar/lap] [kar/s] [sor/perc] [sor/perc] [lap/perc] Hány karakter egy lap? Hány karakter egy ív? 60 [karakter] * 30 [sor] = [karakter] [karakter] Hány karakter egy 30 íves főiskolai jegyzet? [karakter] * 30 [ív] = [karakter]

23 Nyomtatók fő jellemzőik szerint Leütéses (impact) A betű képe a papíron mechanikai impulzus hatására jön létre a papíron, ill. közvetlen mechanikai hatásra keletkezik a betűkép Leütés s nélkn lkülili (non impact) Nincs közvetlen mechanikai hatás a betűkép előállításakor
