1 A PDF417 és más 2D kódok Melis Zoltán BCS Hungary

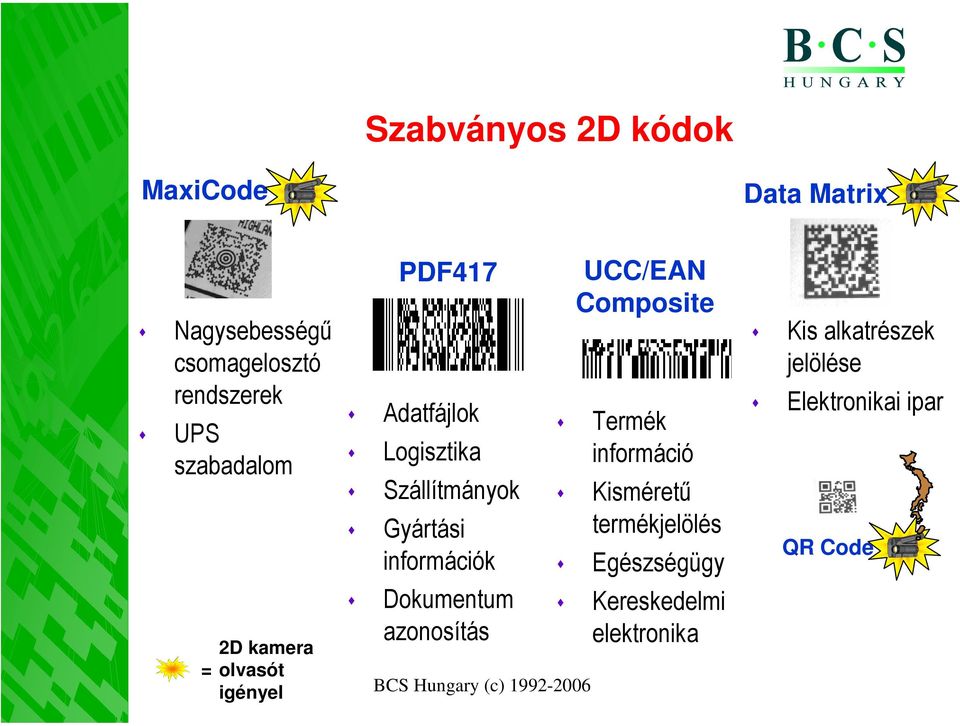

2 Szabványos 2D kódok MaxiCode Data Matrix Nagysebességű csomagelosztó rendszerek UPS szabadalom PDF417 Adatfájlok Logisztika Szállítmányok Gyártási információk UCC/EAN Composite Termék információ Kisméretű termékjelölés Egészségügy Kis alkatrészek jelölése Elektronikai ipar QR Code = 2D kamera olvasót igényel Dokumentum azonosítás Kereskedelmi elektronika

3 A PDF417 A Symbol Technologies által szabadalmaztatott Hordozható Adatfájl, 2700 karakternyi információ kódolására képes Széles körben elterjedt, így a szállítmányozás, logisztika, gyártás és okmány azonosítás területén Egyike a legkorábban bevezetett 2D kódoknak, teljesen szabványosított megoldás Robosztus hibajavító képesség (Reed Solomon) CCD, lézerolvasó és képalkotó kamerával egyaránt olvasható A hagyományos nyomtatási eljárással előállítható öntapadós címkén vagy normál papíron Verem szerkezetű BCS Hungary kódrendszer (c)

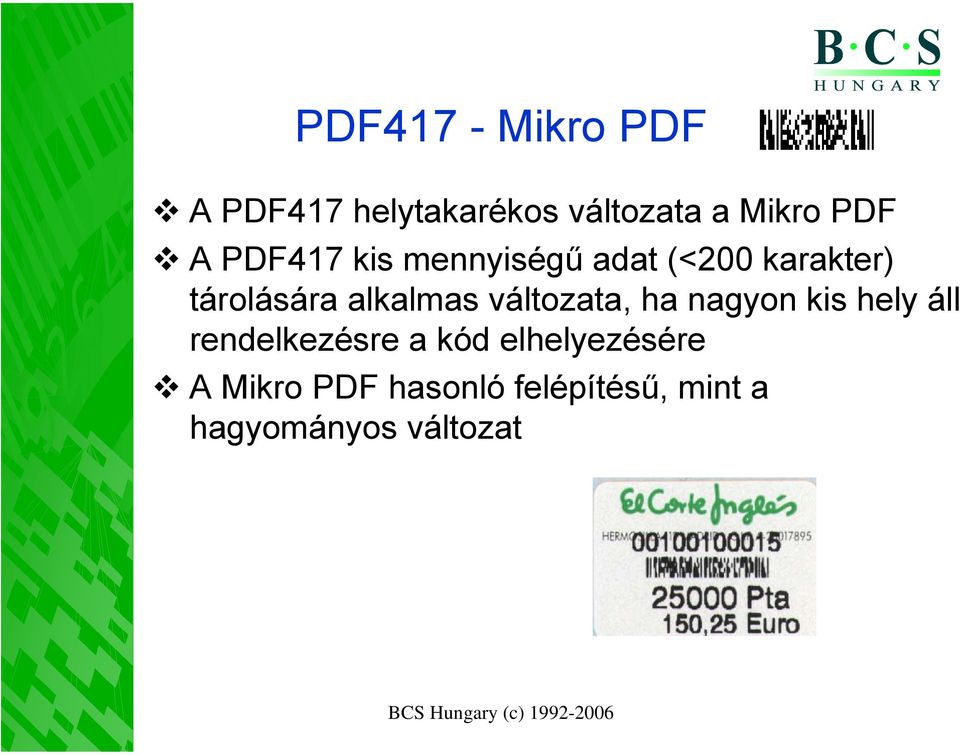

4 PDF417 - Mikro PDF A PDF417 helytakarékos változata a Mikro PDF A PDF417 kis mennyiségű adat (<200 karakter) tárolására alkalmas változata, ha nagyon kis hely áll rendelkezésre a kód elhelyezésére A Mikro PDF hasonló felépítésű, mint a hagyományos változat

5 A MaxiCode A UPS által kifejlesztett vonalkód, melyet a csomagszortírozó központokban használnak A csomagelosztó központ bejáratánál a UPS nyomtatja rá a címkére 3m/sec-os futószalag sebesség mellett nagy biztonsággal olvasható 2D kamera olvasót igényel Nagysebességű, fix telepítésű CCD kamerákkal olvassák a kódot Mindig címkére nyomtatják; fix méretű vonalkód, 35 mil cellamérettel Az adattartalom 100 karakterig terjedhet

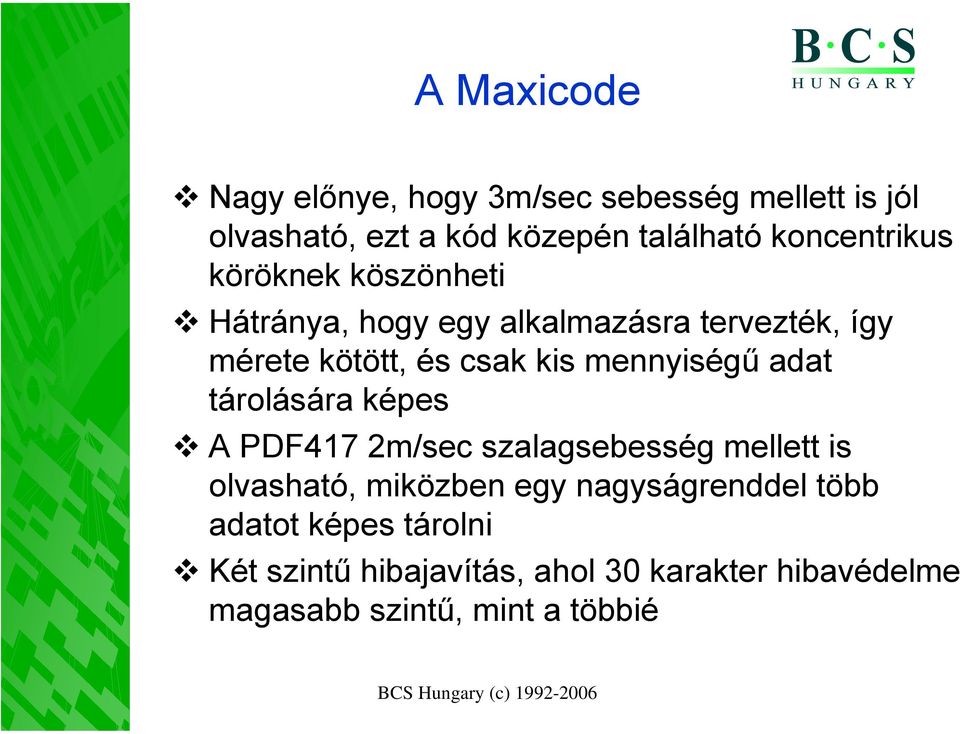

6 A Maxicode Nagy előnye, hogy 3m/sec sebesség mellett is jól olvasható, ezt a kód közepén található koncentrikus köröknek köszönheti Hátránya, hogy egy alkalmazásra tervezték, így mérete kötött, és csak kis mennyiségű adat tárolására képes A PDF417 2m/sec szalagsebesség mellett is olvasható, miközben egy nagyságrenddel több adatot képes tárolni Két szintű hibajavítás, ahol 30 karakter hibavédelme magasabb szintű, mint a többié

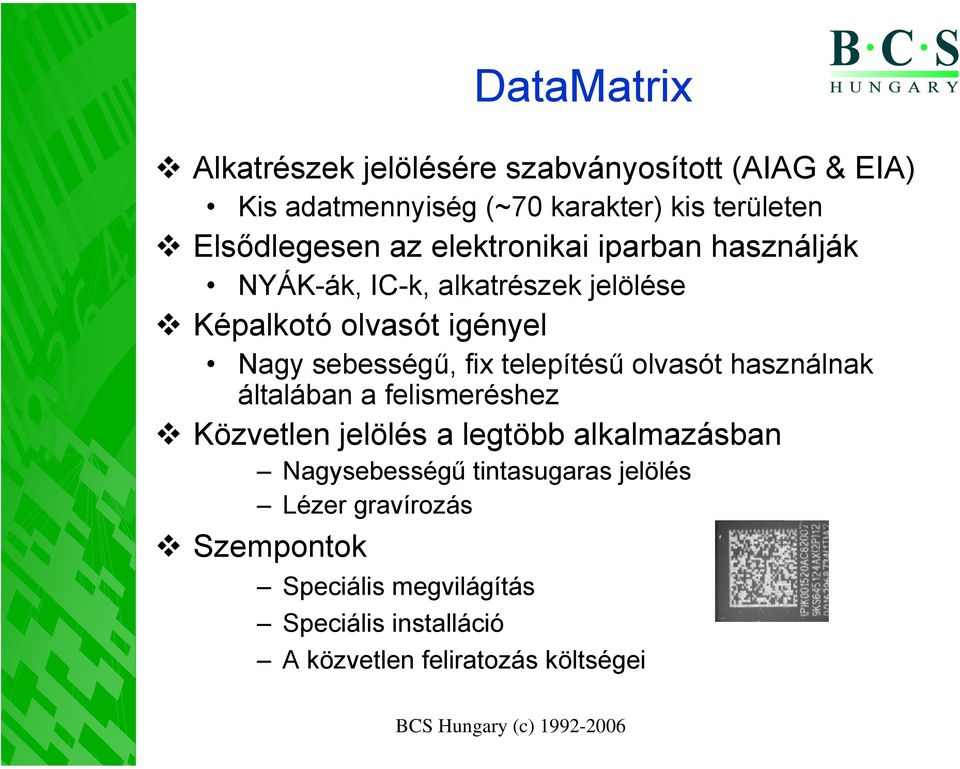

7 DataMatrix Alkatrészek jelölésére szabványosított (AIAG & EIA) Kis adatmennyiség (~70 karakter) kis területen Elsődlegesen az elektronikai iparban használják NYÁK-ák, IC-k, alkatrészek jelölése Képalkotó olvasót igényel Nagy sebességű, fix telepítésű olvasót használnak általában a felismeréshez Közvetlen jelölés a legtöbb alkalmazásban Nagysebességű tintasugaras jelölés Lézer gravírozás Szempontok Speciális megvilágítás Speciális installáció A közvetlen feliratozás költségei

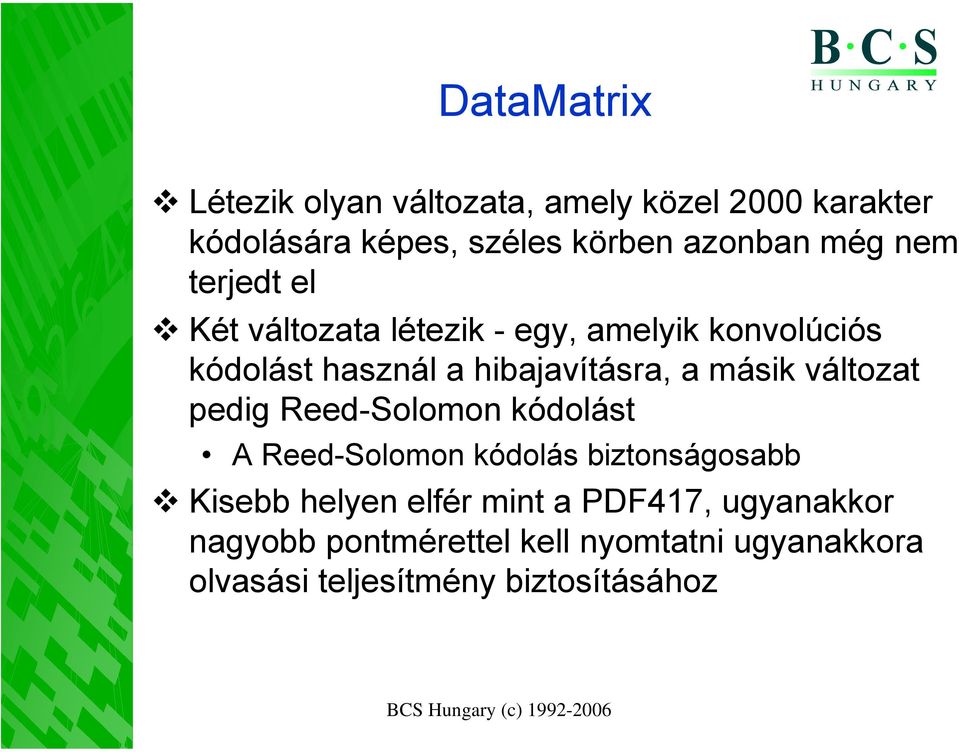

8 DataMatrix Létezik olyan változata, amely közel 2000 karakter kódolására képes, széles körben azonban még nem terjedt el Két változata létezik - egy, amelyik konvolúciós kódolást használ a hibajavításra, a másik változat pedig Reed-Solomon kódolást A Reed-Solomon kódolás biztonságosabb Kisebb helyen elfér mint a PDF417, ugyanakkor nagyobb pontmérettel kell nyomtatni ugyanakkora olvasási teljesítmény biztosításához

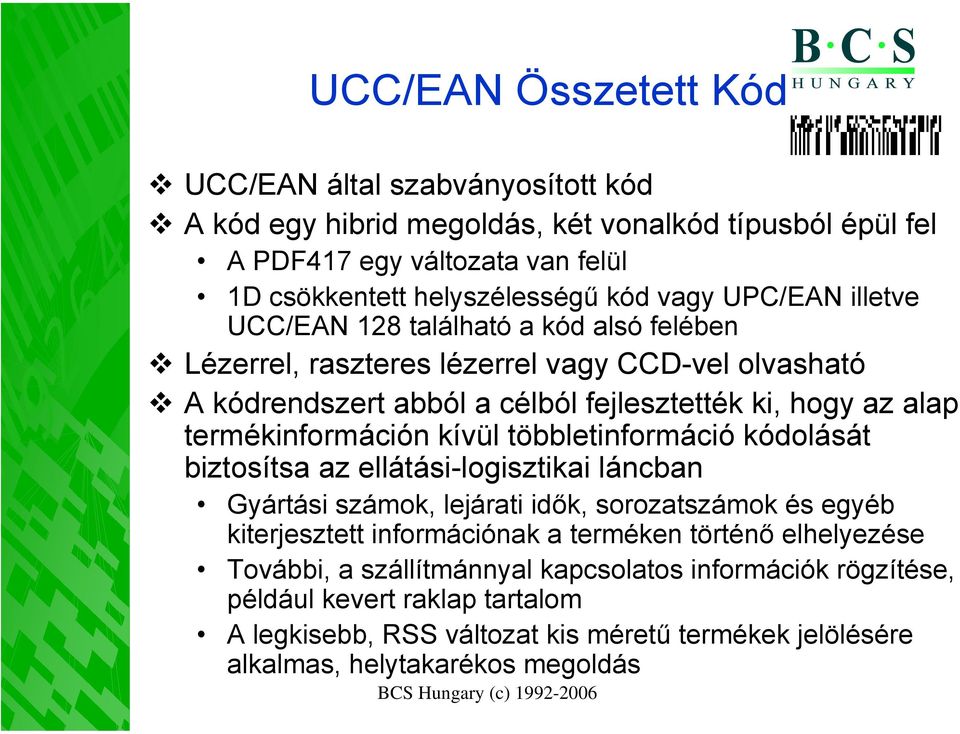

9 UCC/EAN Összetett Kód UCC/EAN által szabványosított kód A kód egy hibrid megoldás, két vonalkód típusból épül fel A PDF417 egy változata van felül 1D csökkentett helyszélességű kód vagy UPC/EAN illetve UCC/EAN 128 található a kód alsó felében Lézerrel, raszteres lézerrel vagy CCD-vel olvasható A kódrendszert abból a célból fejlesztették ki, hogy az alap termékinformáción kívül többletinformáció kódolását biztosítsa az ellátási-logisztikai láncban Gyártási számok, lejárati idők, sorozatszámok és egyéb kiterjesztett információnak a terméken történő elhelyezése További, a szállítmánnyal kapcsolatos információk rögzítése, például kevert raklap tartalom A legkisebb, RSS változat kis méretű termékek jelölésére alkalmas, helytakarékos megoldás

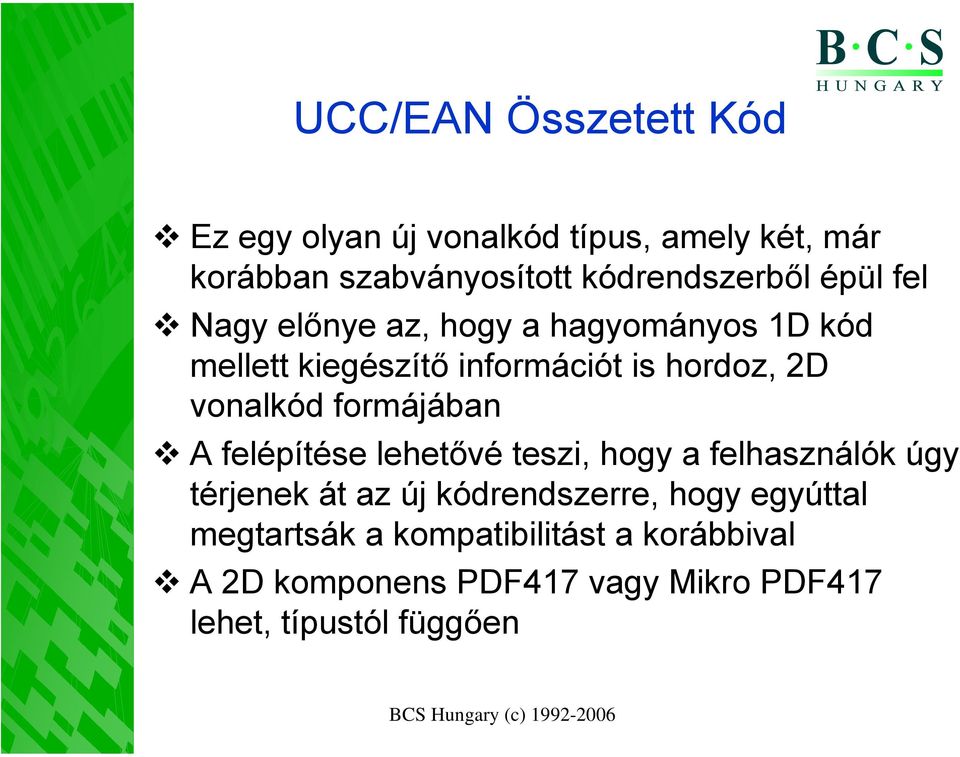

10 UCC/EAN Összetett Kód Ez egy olyan új vonalkód típus, amely két, már korábban szabványosított kódrendszerből épül fel Nagy előnye az, hogy a hagyományos 1D kód mellett kiegészítő információt is hordoz, 2D vonalkód formájában A felépítése lehetővé teszi, hogy a felhasználók úgy térjenek át az új kódrendszerre, hogy egyúttal megtartsák a kompatibilitást a korábbival A 2D komponens PDF417 vagy Mikro PDF417 lehet, típustól függően

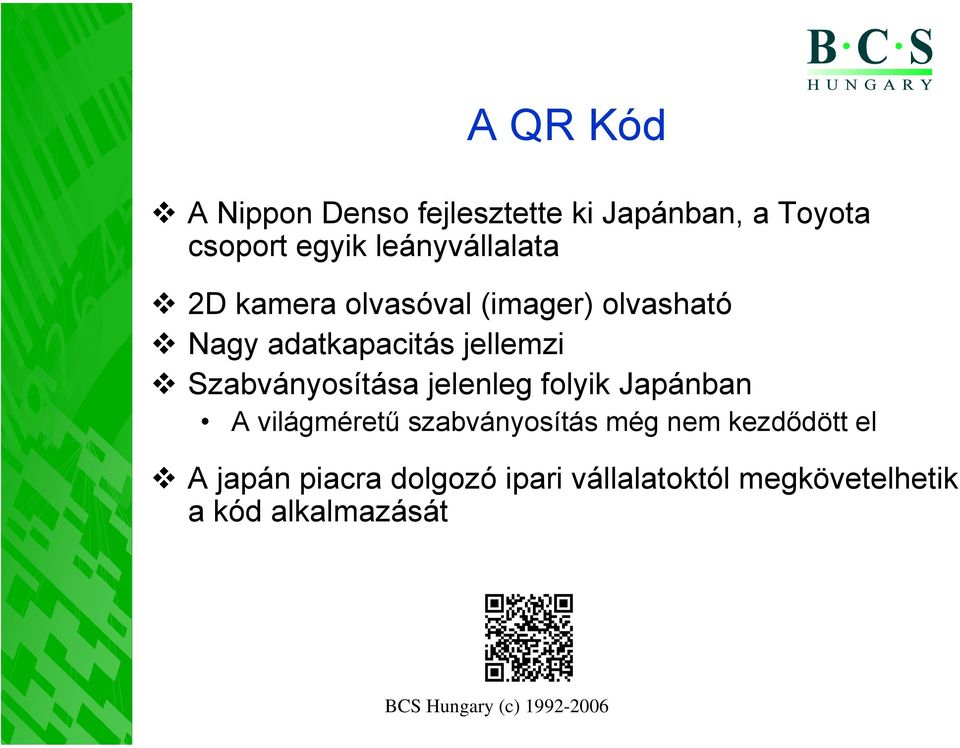

11 A QR Kód A Nippon Denso fejlesztette ki Japánban, a Toyota csoport egyik leányvállalata 2D kamera olvasóval (imager) olvasható Nagy adatkapacitás jellemzi Szabványosítása jelenleg folyik Japánban A világméretű szabványosítás még nem kezdődött el A japán piacra dolgozó ipari vállalatoktól megkövetelhetik a kód alkalmazását

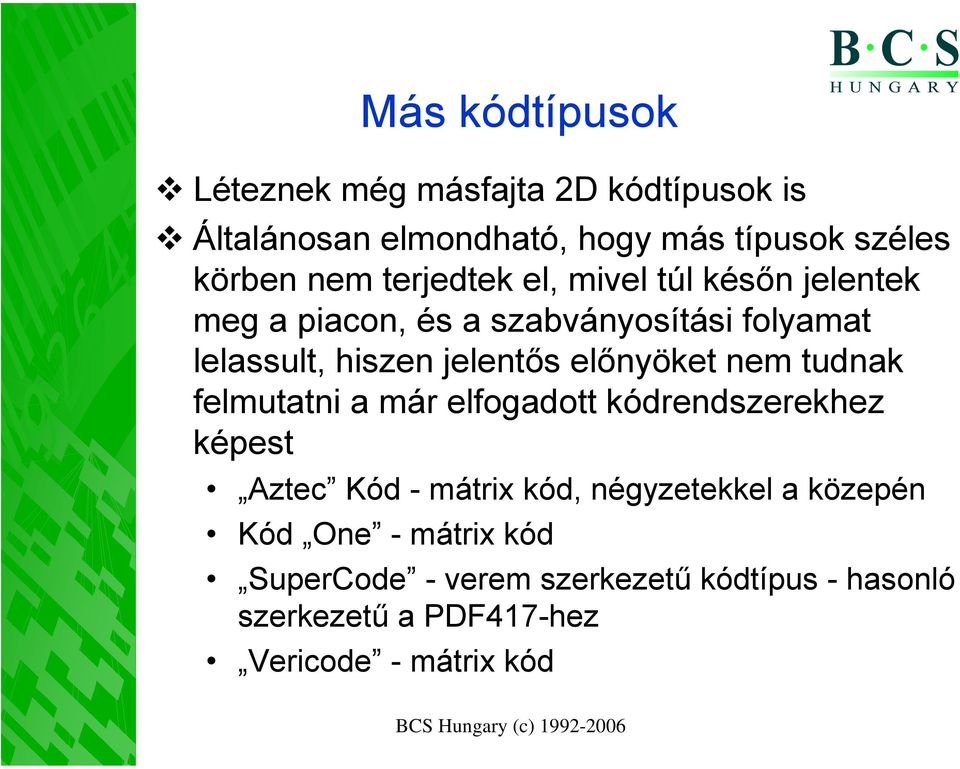

12 Más kódtípusok Léteznek még másfajta 2D kódtípusok is Általánosan elmondható, hogy más típusok széles körben nem terjedtek el, mivel túl későn jelentek meg a piacon, és a szabványosítási folyamat lelassult, hiszen jelentős előnyöket nem tudnak felmutatni a már elfogadott kódrendszerekhez képest Aztec Kód - mátrix kód, négyzetekkel a közepén Kód One - mátrix kód SuperCode - verem szerkezetű kódtípus - hasonló szerkezetű a PDF417-hez Vericode - mátrix kód

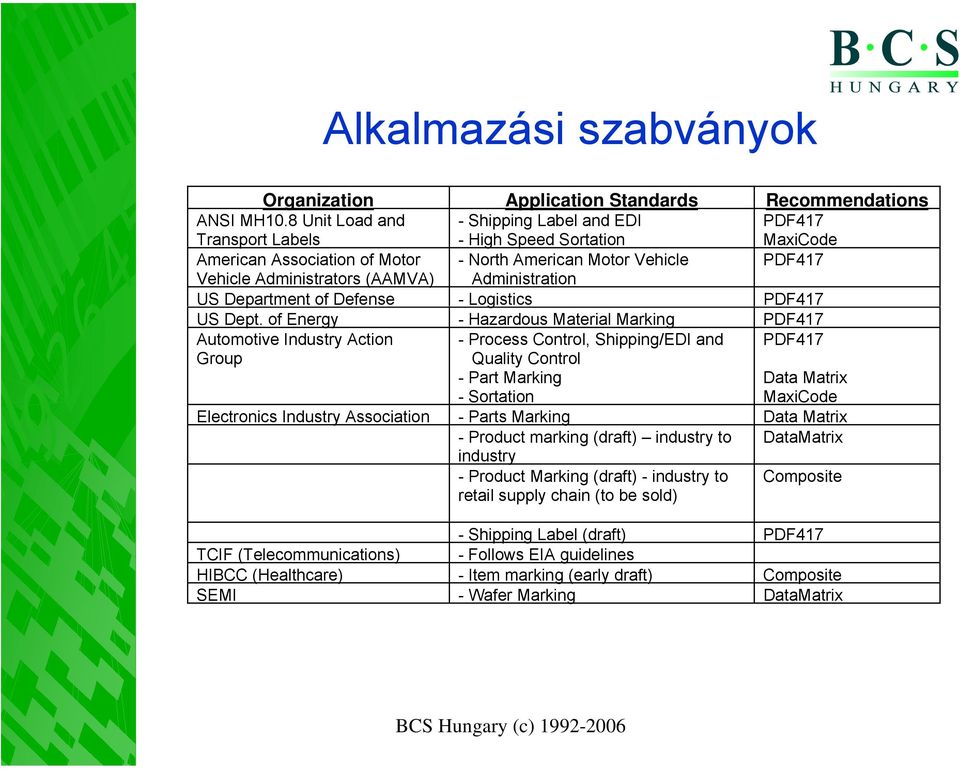

13 Alkalmazási szabványok Organization Application Standards Recommendations ANSI MH10.8 Unit Load and Transport Labels - Shipping Label and EDI - High Speed Sortation PDF417 MaxiCode American Association of Motor - North American Motor Vehicle PDF417 Vehicle Administrators (AAMVA) Administration US Department of Defense - Logistics PDF417 US Dept. of Energy - Hazardous Material Marking PDF417 Automotive Industry Action Group PDF417 - Process Control, Shipping/EDI and Quality Control - Part Marking - Sortation Data Matrix MaxiCode Electronics Industry Association - Parts Marking Data Matrix - Product marking (draft) industry to industry - Product Marking (draft) - industry to retail supply chain (to be sold) DataMatrix Composite - Shipping Label (draft) PDF417 TCIF (Telecommunications) - Follows EIA guidelines HIBCC (Healthcare) - Item marking (early draft) Composite SEMI - Wafer Marking DataMatrix

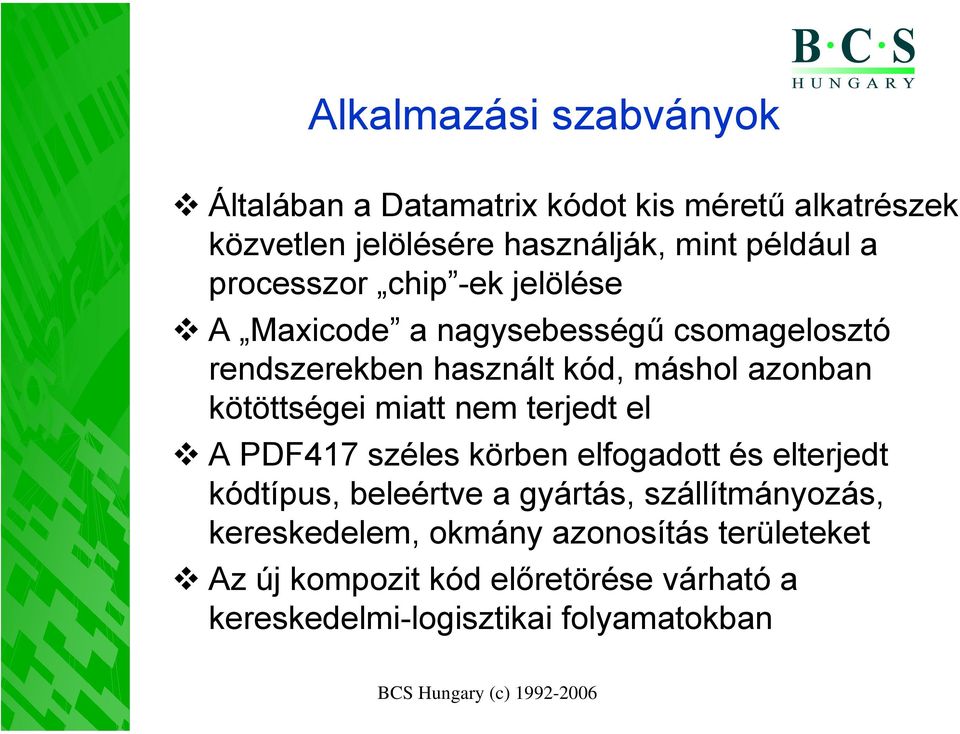

14 Alkalmazási szabványok Általában a Datamatrix kódot kis méretű alkatrészek közvetlen jelölésére használják, mint például a processzor chip -ek jelölése A Maxicode a nagysebességű csomagelosztó rendszerekben használt kód, máshol azonban kötöttségei miatt nem terjedt el A PDF417 széles körben elfogadott és elterjedt kódtípus, beleértve a gyártás, szállítmányozás, kereskedelem, okmány azonosítás területeket Az új kompozit kód előretörése várható a kereskedelmi-logisztikai folyamatokban

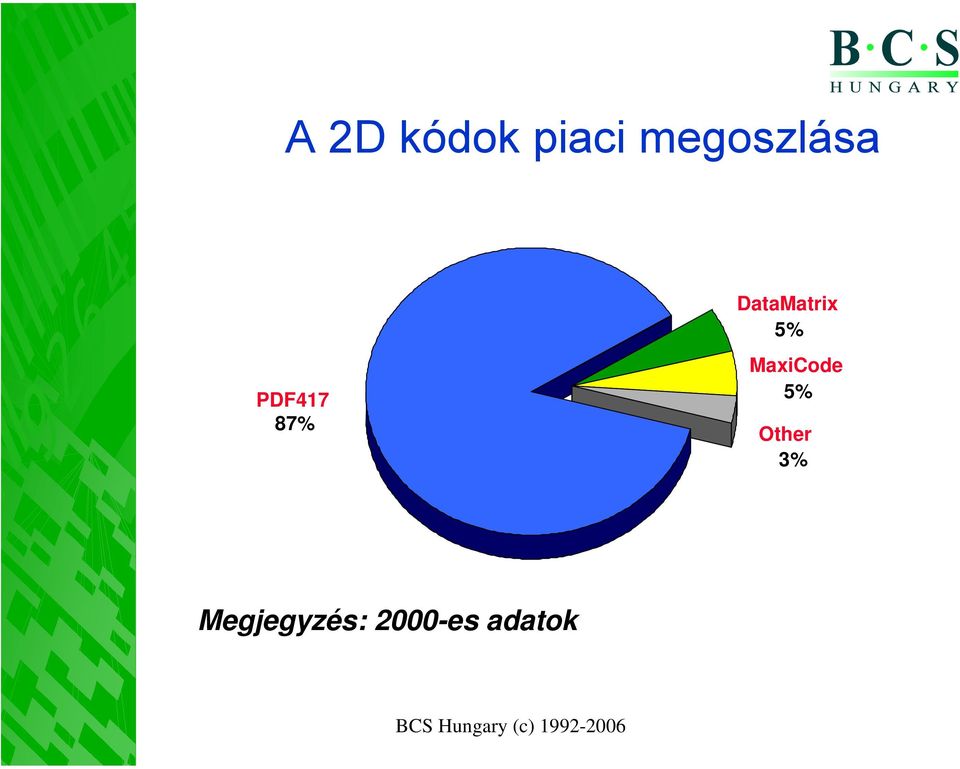

15 A 2D kódok piaci megoszlása DataMatrix 5% PDF417 87% MaxiCode 5% Other 3% Megjegyzés: 2000-es adatok

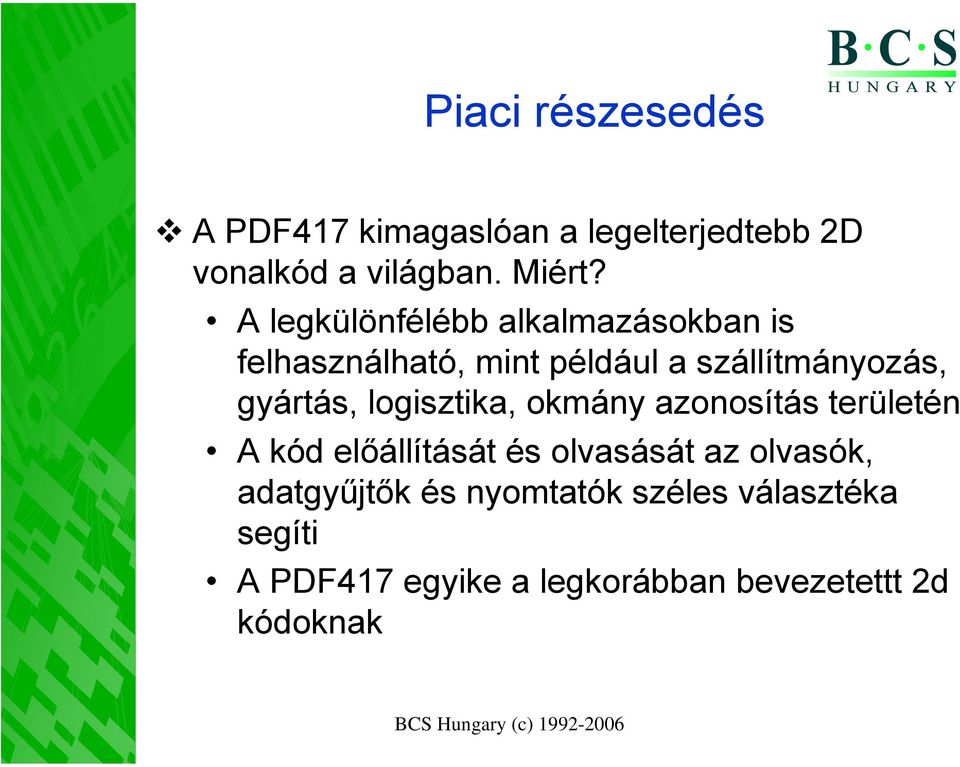

16 Piaci részesedés A PDF417 kimagaslóan a legelterjedtebb 2D vonalkód a világban. Miért? A legkülönfélébb alkalmazásokban is felhasználható, mint például a szállítmányozás, gyártás, logisztika, okmány azonosítás területén A kód előállítását és olvasását az olvasók, adatgyűjtők és nyomtatók széles választéka segíti A PDF417 egyike a legkorábban bevezetettt 2d kódoknak

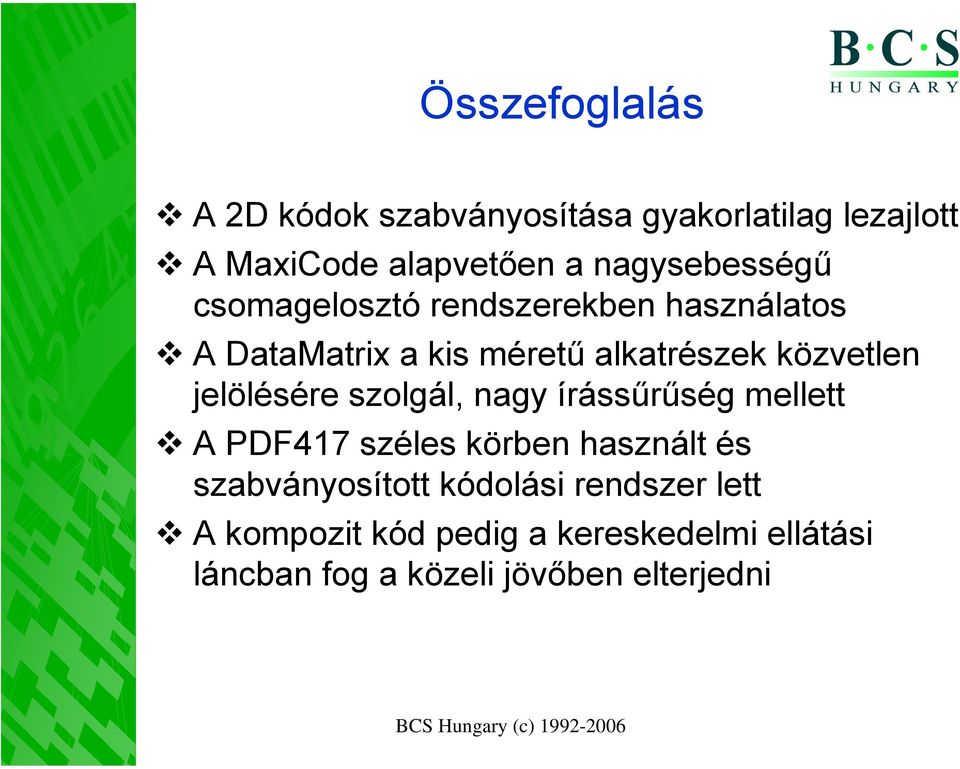

17 Összefoglalás A 2D kódok szabványosítása gyakorlatilag lezajlott A MaxiCode alapvetően a nagysebességű csomagelosztó rendszerekben használatos A DataMatrix a kis méretű alkatrészek közvetlen jelölésére szolgál, nagy írássűrűség mellett A PDF417 széles körben használt és szabványosított kódolási rendszer lett A kompozit kód pedig a kereskedelmi ellátási láncban fog a közeli jövőben elterjedni
