FUJITSU Storage ETERNUS DX60 S3

Átírás

1 Kis és középvállatoknak tervezett tároló FUJITSU Storage ETERNUS DX60 S3 Global Product Marketing Storage 0 Copyright 2015 FUJITSU

2 A teljes Eternus DX család Performance/ Speed ETERNUS DX500 S3 ETERNUS DX600 S3 ETERNUS DX8700 S2 ETERNUS DX100 S3 / DX200 S3 Midrange Storage DX500 S3: max. 22 DE DX600 S3: max. 44 DE Enterprise Storage DX8700 S2: max 128 DE ETERNUS DX60 S3 Max. 1 DE Entry Storage DX100 S3: max. 10 DE DX200 S3: max. 10 DE Capacity Product Introduction ETERNUS DX100 S3, DX200 S3, DX500 S3 and DX600 S3 1 Copyright 2015 FUJITSU

3 A ETERNUS DX60 S3 üzleti értékei Újdonság Olcsóbb mint az elődje az ETERNUS DX60 S2 Gyorsabb processzor, nagyobb cache Gyorsabb diszk csatlakozás Gyorsabb front-end csatolók Még jobb Hyper-V és VMware integráció Az elromlott diszkek gyorsabb helyreállítása stb Üzleti érékei Jobb ár / teljesítmény mutató Nagyobb konszolidációs képesség / alacsonyabb költség Egyszerűbb adminisztráció virtualizációs projekteknél Minimális az adatvesztés kokcázata (datapatrol, 512+8byte ECC blokkok) Thinprovisioning kevesebb lefoglalt, de nem használt terület 2 Copyright 2015 FUJITSU

4 ETERNUS DX60 S3 Mi az új? ETERNUS DX60 S2 ETERNUS DX60 S3 ETERNUS DX100 S3 Max. capacity 96 TB 144 TB 864 TB Max. drives Host interfaces 4 Gbit/s FC 1 Gbit/s iscsi 3 Gbit/s SAS 4/8 Gbit/s FC 1 Gbit/s iscsi 6 Gbit/s SAS Thin Provisioning No Yes Yes Remote Copy No No Yes NAS funkciók No No Yes 8/16 Gbit/s FC 10 Gbit/s FCoE 1/10 Gbit/s iscsi 6 Gbit/s SAS 1/10 Gbit/s Ethernet 3 Copyright 2015 FUJITSU

5 Redundáns belső felépítés CE CM#0 CA CA CM#1 Memory メモリ CPU BUD BUD CPU Memory メモリ Non-volatile memory IOC IOC Non-volatile memory SCU EXP EXP SCU PSU Multi-Path PSU CE: Controller Enclosure, DE: Drive Enclosure, IOC: I/O Controller, EXP: SAS Expander, MP: Mid Plane, PSU : Power Supply Unit, SCU : System Capacitor Unit, IOM:I/O Module 4 Copyright 2015 FUJITSU

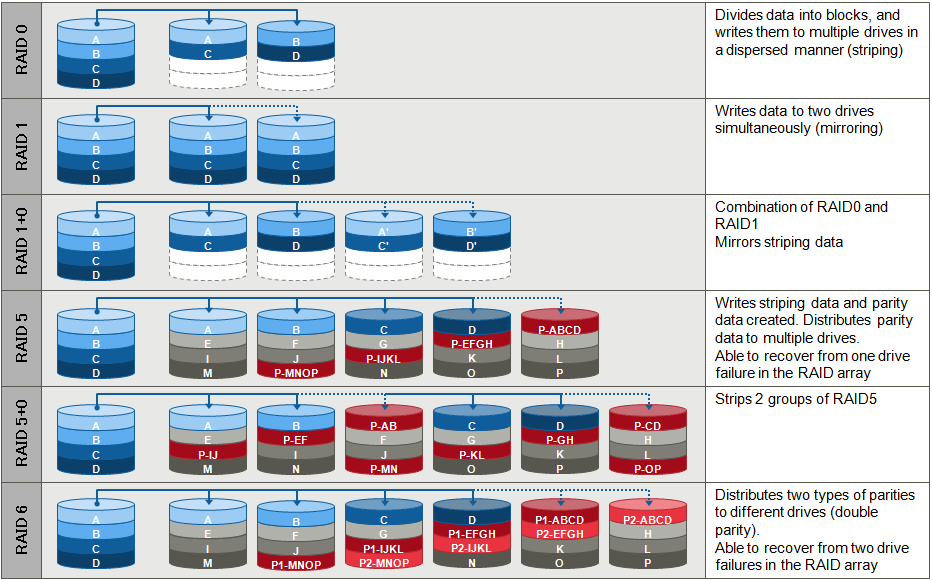

6 RAID 6 [4+2] RAID 5 [4+1] RAID 5+0 2x[2+1] Támogatott RAID szintek 5 Copyright 2015 FUJITSU

7 Data Block Guard funkció Minden 512 bájtos blokkok további 8 bájt ellenőrző kód (ECC) véd Biztosítja az adat integritást a cache-től egészen a diszkekig User Data A0 A1 A2 WRITE READ User Data A0 A1 A2 (1) (4) A0 CC A1 CC A2 CC CC: Check Code Controller Module Cache ECC Protected A0 CC A1 CC A2 CC (2) (3) ETERNUS DX Written Data DISK A0 CC A1 CC A2 CC (1) (2) (3) (4) Check Code hozzáfűzése az adathoz Check Code kiírása az adattal Check Code ellenőrzése Check Code ellenőzése és leválasztása Common Features ETERNUS DX S3 Copyright Fujitsu, Release February Copyright 2015 FUJITSU

8 Drive Patrol diszk őrjárat Drive Patrol növeli a diszkek megbízhatóságát A háttérfolymat folyamatosan visszaolvassa az adatokat Hiba esetén újraépíti a hibás blokkokat A javított blokkot ugyan arra a diszkre, de más helyre írja vissza Alapértelmezésben be van kapcsolva, de ki lehet kapcsolni, pl: HotSpare, nem használt, vagy adat diszkre is Check of drive media Read out D 1 RAID Group Write back RAID Group Error detection Parity D 1 D 1 D 2 D 3 P 7 Copyright 2015 FUJITSU

9 Egyszerű kezelőfelület 1. Choose from menu 2. Check status egyszerű licenszeléssel! 3. Define action ETERNUS SF Express Ingyenes minden ETERNUS DX entry rendszerrel Snapshot és TP funkciót tartalmaz Licensz telepítéssel tovább bővíthető ETERNUS SF Vezérlő alapú, kapacitástól független licenszek Növekvő kapacitás változatlan SW költség Egyszerű licenszelés Nincsenek váratlan költségek 8 Copyright 2015 FUJITSU

10 Még több funkció az ETERNUS SF Feature Pack-kel Feature Pack Advantages for service-levels & costs Starter DX60 S3 ETERNUS SF SC (storage cruiser) ETERNUS ACM (advanced copy manager) ACM for Exchange Server ACM for MS SQL Server ETERNUS SF SC Optimization Option Egyszerű kezelőgfelület, amive több tárolót is lehet kezelni, felügyelni Helyi és távoli másolatok készítése ACM Local copy és ACM Remote Copy Exchange szerverek snapshot alapú védelme, beépített varázslóval. Ütemezett mentések, visszatöltések SQL szerverek snapshot alapú védelme, beépített varázslóval. Ütemezett mentések, visszatöltések Better utilization of SSDs, less investments, higher performance at less costs Local copy only x Starter Pack x Tiering Pack 9 Copyright 2015 FUJITSU

11 10 Copyright 2015 FUJITSU
