1 Bemutató Tároljunk! cím De hogyan? Gyenes István Storage Group Manager

2 Együttműködés áttekintés NetApp Cisco MDS visznteladó NetApp és Cisco elindítja a FCoE-t NetApp Cisco Unified Computing partner Cisco és NetApp megállapodás NetApp megduplázza a SAN bevételét Cisco termékekkel Market Inflection NetApp, Cisco, és VMware 3 gyártó, 1 arhitektúra NetApp Launches Center of Excellence based on Cisco Network platform

3 Az együttműködés alapjai Cisco NetApp Piacvezető pozíció Adatközpont hálózatok Unified tárolók Honnan indult Ethernet Ethernet tárolók FCoE #1 FCoE switch gyártó #1 FCoE storage gyártó Erősségek Network, szerver, és storage hozzáférések Tárolás alkalmazás fókusszal Adatközponti erősségek Data Center 3.0 NetApp Dynamic Data Center Unified architektúra UCS és Nexus Data ONTAP Magasfokon virtualizált VN-Link, VDC, V-LANs MultiStore, SnapManager, virtual infrastructure IT hatékonyság 30-50% megtakarítás 50% garantált Értékesítési csatorna Beépített architektúra(nexus) 60+%-a közös ügyfél Unified Computing System Clustered storage

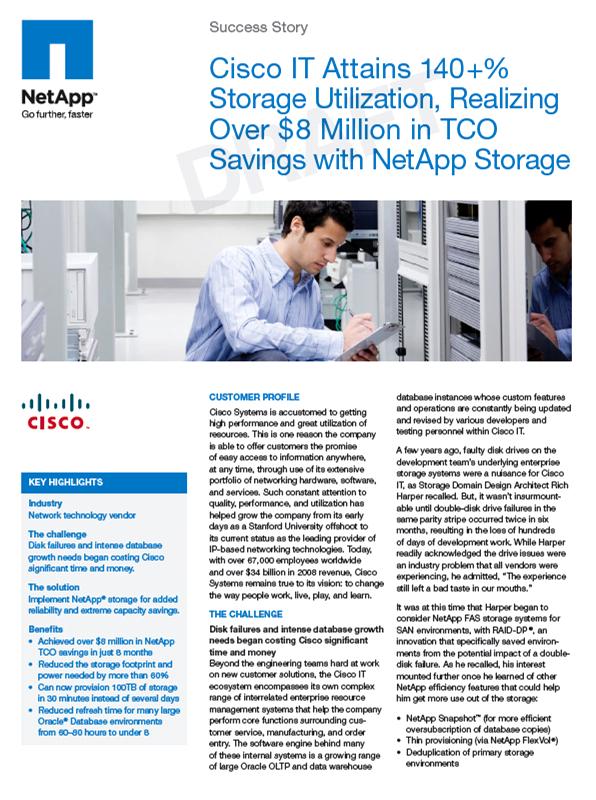

4 Cisco / NetApp együttműködés Több mint 9 millió dollár TCO megtakarítás Felhasznált hely és energia 60%-al való csökkentése 100TB allokálása 30 perc alatt (több nap helyett) Oracle frissítés óra helyett csupán 6 óra Egyszerűbb hálózati infrastruktúra csökkentett költségek Cisco Nexus fejlett tároló rendelkezésre állás Nagyobb port sűrűség ezáltal jobb virtualizálhatóság, alacsonyabb TCO

5 Mi a helyzet jelenleg az adattárolásban? Bemutató cím Elvárások a tárolórendszerekkel kapcsolatban

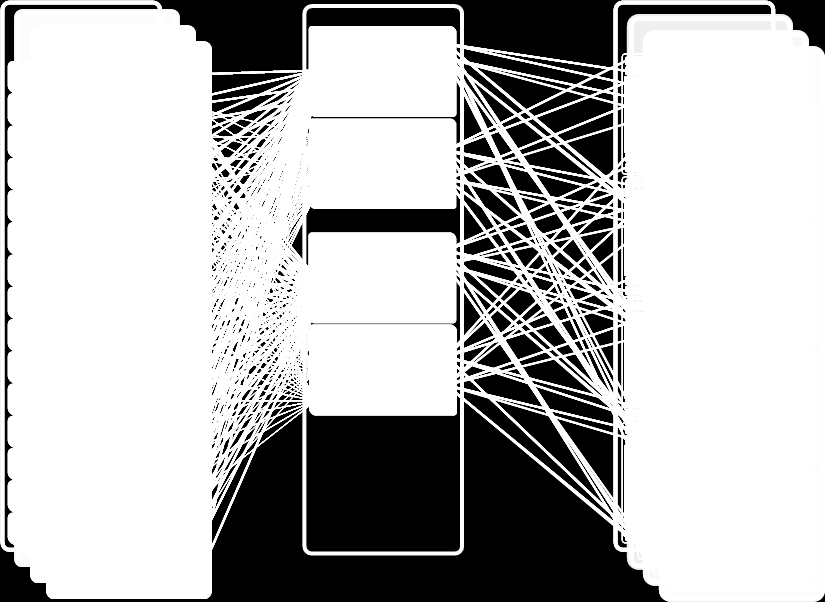

6 Honnan indultunk. Komplex, rugalmatlan, költséges

7 Adattárolók hálózata Megvalósítandó feladat A szerverek és a központi adattár(ak) közötti kapcsolat biztosítása Elvárások a tároló rendszerekkel és az összekötő hálózattal szemben Gyors honnan nézzük? Mire van szükség? Megbízható - Biztonságos - Bővíthető folyamatos üzletmenet mellet egyszerűen. Biztos, hogy szükséges a folyamatos bővítés? Könnyen kezelhető központi menedzsment Olcsó mihez képest 7

8 S A V E implified

9 A unified tárolás Általános megközelítés NetApp út High-End SAN Low/Midrange SAN NAS Backup Virtualization Disaster Recovery Archive & Compliance Eltérő hardver Eltérő szoftver Eltérő folyamatok FAS család Data ONTAP Rugalmas Hatékony Agilis Értéknövelt Azonos hardver Azonos szoftver Azonos folyamatok

10 Architektúra egyszerűsítés Általános megoldás Cisco UCS / NetApp Storage Storage Eltérő technológiák Több szálú menedzsment (switch/blade/tároló) Magas kábelezési költségek és rengeteg összetevő Unified fabric FCoE és10gbe Központosított UCS menedzsment, és központosított tároló menedzsment Jelentősen csökkentett kábelezés és kevesebb összetevő

11 Multiprotocol, egyetlen 10GbE vonal 10 GbE CNA Server LAN Cisco Nexus 5000 Series SAN Ethernet FCoE NAS iscsi Fibre Channel Fibre Channel NetApp FAS 10 GbE NIC 10 GbE NIC Server Server

12 Simplified A V E gile

13 Infrastruktúra transzformáció Akkor. Üzleti igény és Most Üzleti Igény Alkalmazások Alkalmazások Szerverek Hálózat Virtual Servers Unified fabric Virtual Storage Ethernet, FC, IB Szolgáltatás orientált Tároló Silo Silo Silo Projekt alapú döntés Szolgáltatás orientált holisztikus szemlélet 13

14 Dinamikus adatközpont megoldás IT as a Service (ITaaS) IaaS Service Catalog Applications Compute Physical and Virtual Servers Unified Network Fabric NetApp Unified Storage Consolidation and Virtualization Integrated Data Protection Multiclient Service Management Egy szolgáltatás orientált adatközpont megtervezése és felépítése jelentős kihívással bír NetApp és a Cisco rendelkezik azokkal az irányelvekkel és tapasztalatokkal amelyek segítségével a tervezés és megvalósítás sikeresen kivitelezhető

15 Simplified Agile V E irtualized

16 A szerver vitrualizálás problematikája Alkalmazás szám szerverenként Szerverek száma Hiba esetén érintett alkalmazás Adatvesztés (két diszk) Adatmenéshez tárhely Mentési ablak Disaster recovery Szerver virtualizáció előtt* x 1x elégséges költséges Szerver virtualizáció után x 10x talán kevés még költségesebb Provisioning * Tipikus konfiguráció: DAS, RAID 5, tape backup lassú/komplex Storage servers

17 Fizikai szint Logikai Szint Tárolók virtualizációs szintjei Általános (Statikus) NetApp (Dindamikus) Meta LUN-ok LUNs/ Files FlexVol LUNs Aggregate RAID csoportok RAID Csoportok Diszkek Diszkek Az általános megközelítésnél az adatok statikusan vannak virtualizálva, a kötetek előre allokáltak A NetApp architektúránál az adatok dinamikusan a fizikai szinthez rendelve 17

18 Milyen megoldás támogatja jól? Hatékonyság Deduplikáció Thin provisioning Rugalmasság VM1 VM1 VM1 SnapManager for Virtual Infrastructure Mentés és visszaállítás Snapshot SnapRestore Akár 50%-al kevesebb tárhellyel is beéri 1. A redundánsa adatok megszüntetését deduplikációval a hatékonyságot thin provisioning-el segíti Menti és visszaállítja a virtuális gépeket másodpercek alatt 1. Leveszi a terhet host operációs rendszerek válláról azzal, hogy kiviszi a mentést teljes vdiszk szintre A tárhelyek kiosztása olyan egyszerű mint template-ből szervert készíteni Lehetőséget biztosít az adminisztrátoroknak, hogy egy kézben menedzselhetővé teszi a szervereket és a tárolókat

19 Mérhető eredmények Area Tipikus DDC Szerverek 1, Rackek Táp ágak Kábelek/portok 3, Hálózatok 2 1 Provision Time Hetek Percek Kihasználás Staff Szerverek: 5-8% Tárolók: 30-40% Tactical Tasks 250TB per FTE Szerverek: 90% + Tárolók: 75% + Strategic Tasks Up to 2PB per FTE

20 Gazdaságos Simplified Agile Virtualized Efficient

21 A hatékony tárolás összetevői Kontrollálatlan adatnövekedés Tárolási költség SATA diszkek / PAM RAID-DP Thin Provisioning Snapshot technológia Deduplikáció Thin Replication Virtuális másolatok The Effect of NetApp Storage Efficiency Kapacitás követelmény

22 IOPS driveonként 20 ms-nál összehasonlítva: SATA 7.2kRPM: 40 IOPS/drive FC 10kRPM: 130 IOPS/drive, FC/SAS 15kRPM: 220 IOPS/drive

23 PAM modul 23

24 PAM II és SATA Kevesebb disz, nagyobb kapacitás, nagyobb teljesítmény Késleltetés (ms) FAS3160A konfigurációk SPECsfs2008 Teljesítmény 224 FC diszk 64TB 50%-al több kapacitás FC Baseline SATA + PAM II SATA diszk 96TB ROSSZABB 2 JOBB 1 FC Baseline SATA + PAM II Áteresztés (k-ops/sec) 0 Beszerzési ár 39%-al alacsonyabb a SATA + PAM II megoldásban SATA + PAM II: 66% energia megtakarítás és 59% hely megtakarítás For more information, visit SPEC and SPECsfs2008 are trademarks of the Standard Performance Evaluation Corp. 24

25 RAID-DP A Network Appliance jelentette be elsőként hivatalos használatát ban Két paritás diszk RAID csoportonként Industry Statistics: Drive Replacements teljesítmény vesztés nélkül! & Media Errors Increase with Drive Capacities Mi ellen véd? Két diszk kiesése (ritka) Két javíthatatlan olvasási hiba (ritka) Egy diszk és egy javíthatatlan olvasási hiba (gyakori) Mit nyerünk vele? Adatbiztonságot! 20% 15% 10% Egy extra diszk áráért jobb védelmet mint a RAID1/0 esetében 5% 0% 3% FC 5% ATA.2% FC 2.6% ATA 1.7% FC 17.9% ATA Up to 5% Up to 2.6% Up to 17.9% *Typical Disk Drive Replacement Rate (per year) *Source: NetApp, Seagate & Hitachi *Source: Network Appliance *Disk Drive Spec Media/Bit Error Likelihood (full capacity transfer 300GB FC / 320GB SATA) *Media/bit Error Likelihood Single Parity (during reconstruction of an 8-drive RAID 4/5 set) 25 ATA Protected with RAID-DP % Less than 1 in a billion *Media/Bit Error + 2nd Failure Likelihood Double Parity (during reconstruction of a 16-drive RAID-DP set)

26 Thin provisioning Hasonló problémával nézünk szembe mint a szerverek használatánál kihasználatlan erőforrásokat nehéz átcsoportosítani Az allokált de fel nem használt erőforrás pénzkidobás (licensz, fel nem használt terület, áram, hűtés) A thin provisioning legjobban a standard szerver virtualizációhoz hasonlítható, gyakorlatban nem más mint hogy többet mutatunk a valóságnál 26

27 Thin provisioning Megfontolások: Tervezése nagyfokú körültekintést igényel Automatizmus a növekvő adatokhoz A Snapshotok befolyásolják a rendelkezésre álló területet Hely garanciák előre megtervezése (hol keletkeznek, hogyan kezelődnek) 27

28 Egyedülálló Snapshot technológia A Snapshot egy nem írható referencia mely a fájlrendszer adott idejű állapotára mutat. Manuálisan vagy automatikusan is készíthető Speciális alkönyvtárban megtalálható és elérhető Akár 255 snapshot is készülhet egy fájlrendszerről, teljesítmény romlás nélkül. A Snapshot nagyon jó megoldást a véletlen bekövetkezett hibák azonnali megoldására: 1. Véletlen adattörlés 2. Véletlen adatsérülés A Snapshot elkészítésekor csak minimális diszk területet foglal le (~1% / Snap)

29 Snapshot működése Active File System File: NETAPP.DAT *snap* Snapshot.0 File: NETAPP.DAT A B C C A megváltoztatott blokk egyszerűen kiírásra kerül EGY I/O művelet alatt. Befagyasztott csak olvasható A kliens megmódosítja a file végét (máshol ez 3! I/O művelet) Az eredeti adat marad a C blokkban a diszken Visszaállításhoz nem kell másolás!

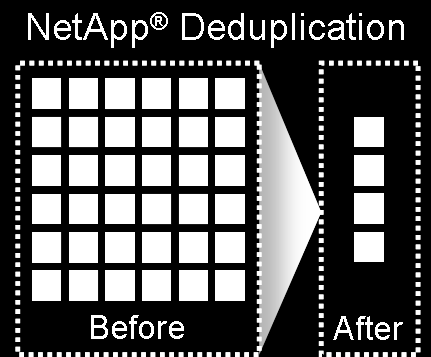

30 NetApp deduplikácó Másodlagos tárolón akár 20:1 Elsődleges tárolón 30% - 50% Előtte Utána Nem különálló platform Beépített funkconalitás Ingyenes

31 NetApp deduplikáció A deduplikáció kötet szinten működik alkalmazás vagy protokoll függőség nélkül (beépített, ingyenes) Az elérhető megtakarítás könnyedén meghaladhatja az 50%-ot is, de jelentősen függ a felhasználói adatoktól A NetApp deduplikációs technológiája elsődleges, másodlagos tárolókon és archív adatokon is alkalmazható 70% 60% Deduplication Savings 35% 30% 30% 25% 25% 10% Vmware Hyper-V File Services Sharepoint Archival Document Archival Source Code Archival Audio/Video Files

32 Thin Replication Primary Systems Thin Transfers SnapVault and SnapMirror Stored Copies Secondary System A NetApp felhasználók több mint 50%-a valósít meg replikációt A SnapMirror és a SnapVault leegyszerűsíti a mentési és DR feladatokat Az első teljes szinkronizálás után csak a változott blokkok mozognak Olyan teljes point-in-time visszaállítást tesz lehetővé amelyet mások csak külső szoftver /hardver segítségével képesek megtenni Az induló oldal deduplikálása jelentős helymegtakarítást eredményez 32

33 Kötetek duplikálása 6TB adatbázis 30TB tároló 5 teljes másolat Általános megoldás LUN teljes duplikálása 100% többlet kapacitást igényel Időigényes A többlet kapacitás korlátozza a használatot 33

34 FlexClone - hatékony másolatok készítése Existing Data Set Mirrored Copy Clones Build 1 Build 2 Test 1 Test 2 Test N Build N Folyamatos másolatok Alacsony tárterület használat Egyszerű és olcsó módja az adatkörnyezetek duplikálásának/többszörözés ének Felhasználható teszteléshez, patch telepítéshez, stb. Egyszerűen menedzselhető 34

35 Megtakarítások Save up to 46% RAID 6 Protection (RAID-DP ) Segít a dupla diszk hibák elkerülésében (1-2% teljesítmény büntetéssel). Save over 80% Snapshot Copies Nagy számú Point-in-time mentések teljesítmény büntetés nélkül. Save up to 33% Thin Provisioning (FlexVol ) Rugalmas kötet kezelés ami nagyobbnak mutatja magát mint amilyen valójában. Save over 80% Virtual Copies (FlexClone ) Near-zero-space, virtuális másolatok. Csak a válzozások kerülnek tárolásra. Save up to 95% Thin Replication (SnapVault /SnapMirror ) Minimális adatmozgatással disastel toleráns rendszerek kialakítása. Save up to 95% Deduplication Megszünteti a redundanciát mind az elsődleges mid a másodlagos tárolókon.

36 Nyereségek Fele hely Össz Rack U 20 Fele energia 300 (VA) / hasznos TB Fele hűtési energia 900 (BTU/Hr) / hasznos TB % % % 0 UCS + NetApp Általános 0 UCS + NetApp Általános 0 UCS + NetApp Általános = Possible range based on environment-specific factors and typical environments. Source: Oliver Wyman Study: Making Green IT a Reality. November 2007 Competitors: EMC CLARiiON and HP EVA.

37 V-Series Open Storage Controller Enterprise SAN Department Enterprise NAS Department NetApp V-Series Open Storage Controllers Meglévő SAN tároló felhasználásával EMC, HP, HDS, Sun, stb. Fibre Channel NetApp V-Series iscsi Dedicated Ethernet LAN Költségcsökkentés NetApp technológiák használatával. FlexVol thin provisioning Thin replication Snapshot TM másolatok FlexClone virtuális másolatok Deduplikáció Rugalmas megoldás mely egyben kezeli a blokk alapú hozzáféréseket és a fájl szolgáltatásokat Existing SAN Storage

38 Bemutató Köszönöm cím a figyelmet! Gyenes István Storage Group Manager
