1 Másolatképzési technikák és azok felhasználási lehetőségei Godányi Géza Technical Account Manager EMC Magyarország Kft. 1

2 A belső másolatok előnye: Párhuzamos feldolgozás! Mentés / visszatöltés Oracle frissítés tesztelése Alkalmazás tesztelés Adatbázis extraktok Adattárház feltöltés, frissítés Batch-ek futtatása Report-ok készítése Döntéstámogató rendszerek Adatbázis karbantartás Terhelés elosztás 2

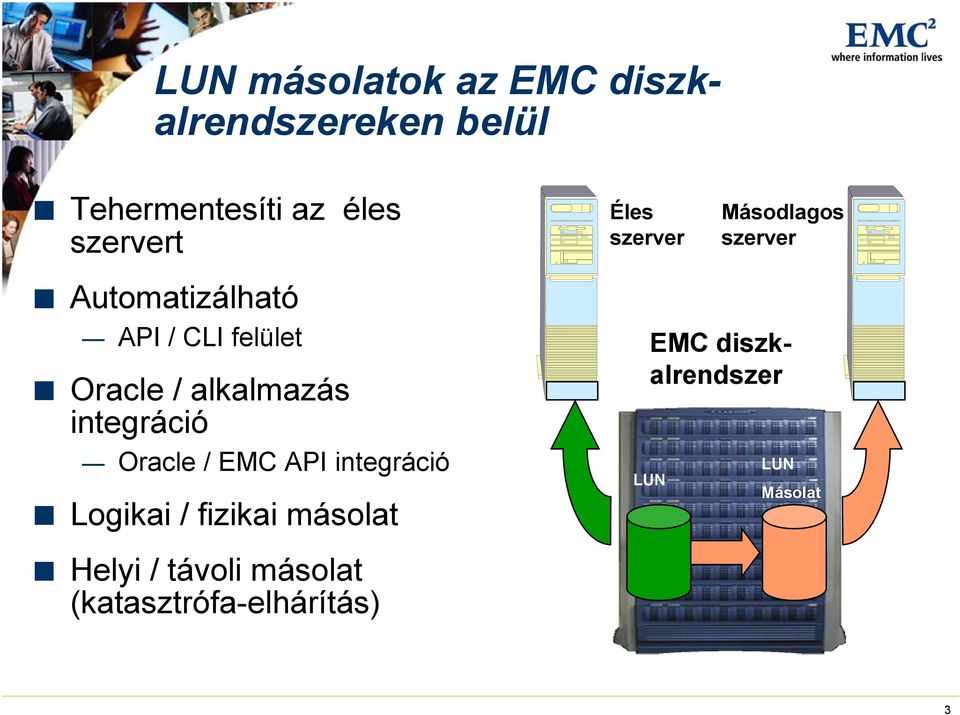

3 LUN másolatok az EMC diszkalrendszereken belül Tehermentesíti az éles szervert Automatizálható API / CLI felület Oracle / alkalmazás integráció Oracle / EMC API integráció Logikai / fizikai másolat Helyi / távoli másolat (katasztrófa-elhárítás) Éles szerver Másodlagos szerver EMC diszkalrendszer LUN LUN Másolat 3

4 Logikai másolat: EMC SnapView CLARiiON FC4700 logikai másolat pillanatfelvétel az adatokról Több, független másolat ugyanarról a LUN-ról A másolat függetlenül írható / olvasható Oracle integráció Logical point-intime view Production information SNAP Snapshot CLARiiON FC4700 4

5 MirrorView + SnapView: Távoli párhuzamos feldolgozás Éles szerver Tartalék szerver snapshot session started at site B Backup happens at site B Access to primary LUN Controlling SP FC topology Access to SCLUN primary LUN SCLUN snap Primary FC4700 secondary LUN snapshot cache LUN secondary FC4700 5

6 Fizikai másolat:emc TimeFinder Szerver Symmetrix Szerver Production volume Continue normal processing Mirror of production volume* Point-intime copy, parallel operation * or Business Continuance Volume: leválasztható és függetlenül címezhető tükör 6

7 Leválasztható adattükör : Logikai kötet másolat M1 M2 M3 M4 M1 M2 M3 M4 A Business Continuance Volume (): leválasztható tükör a Symmetrixben Akár 8 független másolat Az adatok szükség esetén gyorsan visszatölthetők Inkrementális szinkronizálás API / CLI felület Oracle integráció 7

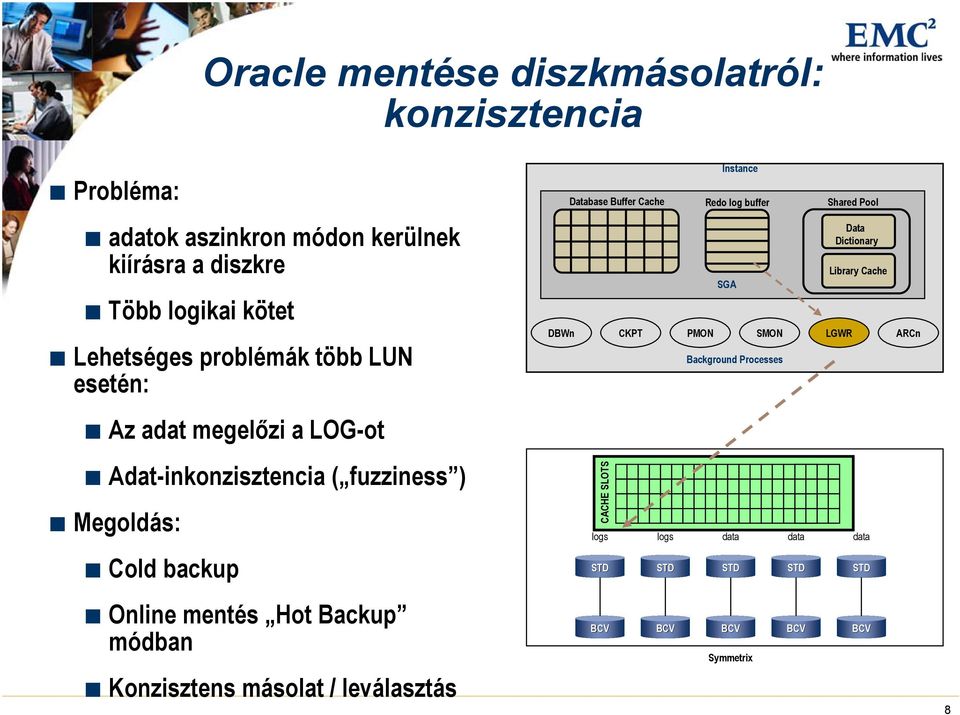

8 Oracle mentése diszkmásolatról: konzisztencia Probléma: Instance Database Buffer Cache Redo log buffer Shared Pool adatok aszinkron módon kerülnek kiírásra a diszkre Több logikai kötet Lehetséges problémák több LUN esetén: DBWn CKPT PMON SGA SMON Background Processes Data Dictionary Library Cache LGWR ARCn Az adat megelőzi a LOG-ot Adat-inkonzisztencia ( fuzziness ) Megoldás: CACHE SLOTS logs logs data data data Cold backup STD STD STD STD STD Online mentés Hot Backup módban Konzisztens másolat / leválasztás Symmetrix 8

9 Oracle adatbázis online mentése: Hot Backup EMC belső másolattal Visszaállítható másolat: az adat nem előzheti meg a log-ot! A másolatot Hot Backup üzemmódban kell leválasztani 1. Az ÖSSZES táblatér backup módba állítása Oracle Server 2. Oracle I/O befagyasztása 3. Belső másolat készítése Percek! 4. Oracle I/O engedélyezése 5. A táblaterek visszaállítása normál módba 6. Logok archiválása Tape Backup Server 7. Adatállományok mentése a belső másolatról 9

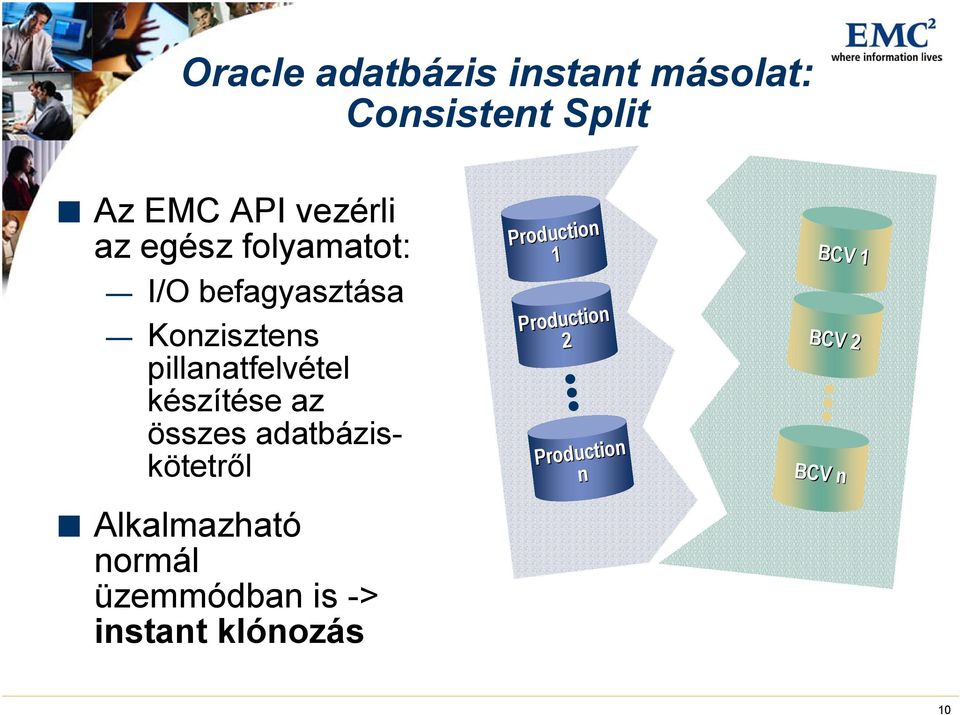

10 Oracle adatbázis instant másolat: Consistent Split Az EMC API vezérli az egész folyamatot: I/O befagyasztása Konzisztens pillanatfelvétel készítése az összes adatbáziskötetről Alkalmazható normál üzemmódban is -> instant klónozás Production 1 Production 2 Production n 1 2 n 10

11 Üzemeltetési példa: Oracle RAC adatbázis másolat készítése EMC Clariion SnapView segítségével 11

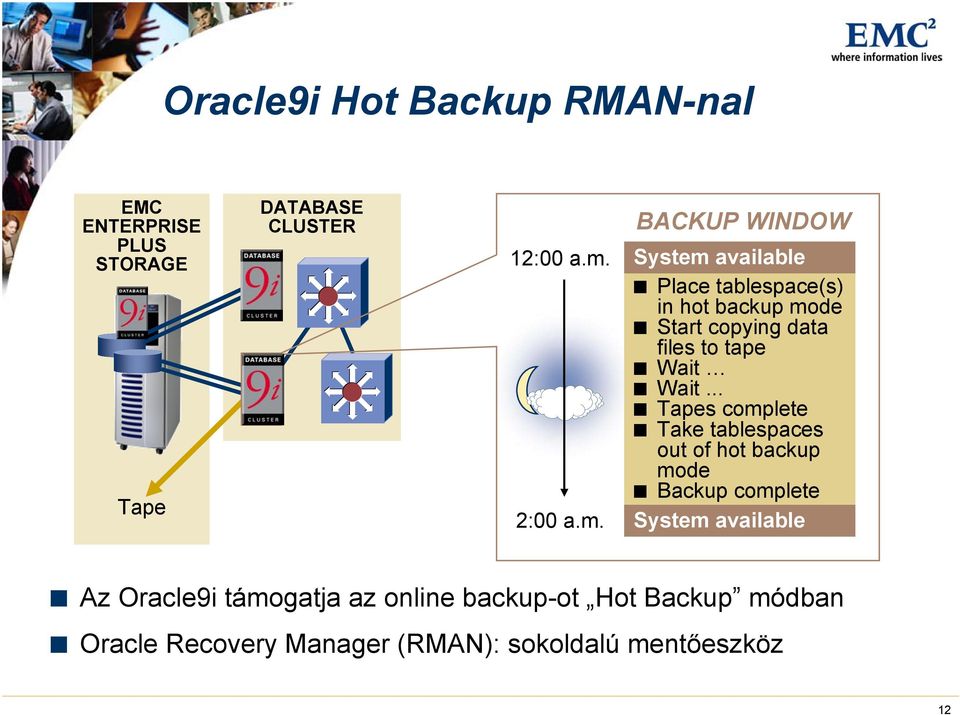

12 Oracle9i Hot Backup RMAN-nal EMC ENTERPRISE PLUS STORAGE Tape DATABASE CLUSTER 12:00 a.m. 2:00 a.m. BACKUP WINDOW System available Place tablespace(s) in hot backup mode Start copying data files to tape Wait Wait... Tapes complete Take tablespaces out of hot backup mode Backup complete System available Az Oracle9i támogatja az online backup-ot Hot Backup módban Oracle Recovery Manager (RMAN): sokoldalú mentőeszköz 12

13 ORACLE 8i PROXY COPY RMAN felület a külső adatmozgatás támogatására Lehetővé teszi az RMAN integrálását belső diszkmásolatokkal Több backup megoldás integrálja az EMC API-t az RMAN ProxyCopy-val Tehermentesíti az Oracle adatbázis-szervert Tape Backup Server Oracle Server Eliminates the Oracle Backup Window! EMC-EDM HP-OmniBackII Legato-Networker Veritas-Netbackup CA-Alexandria 13

14 Oracle adabázis mentése az EMC Data Manager-rel 14

15 RMAN ProxyCopy / EMC integráció: Server-less Oracle mentés az EMC Data Manager-rel LAN-Less & Server-Less Backup / Restore. PC LAN Workstations Control Application server RMAN vagy az EDM kezdeményezi a mentést. EDM Symmetrix Connect EDM Tape Library Unit A kliens backup módba kerül Szükség esetén az EDM elindítja a másolat leválasztását. Symmetrix Data flow Fibre Channel / SCSI A kliens backup módból normál módba kerül Az EDM KÖZVETLENÜL a Symmetrixből olvassa az adatokat 15
