1 FUJITSU ETERNUS CS200c Simpana Appliance Technikai áttekintés

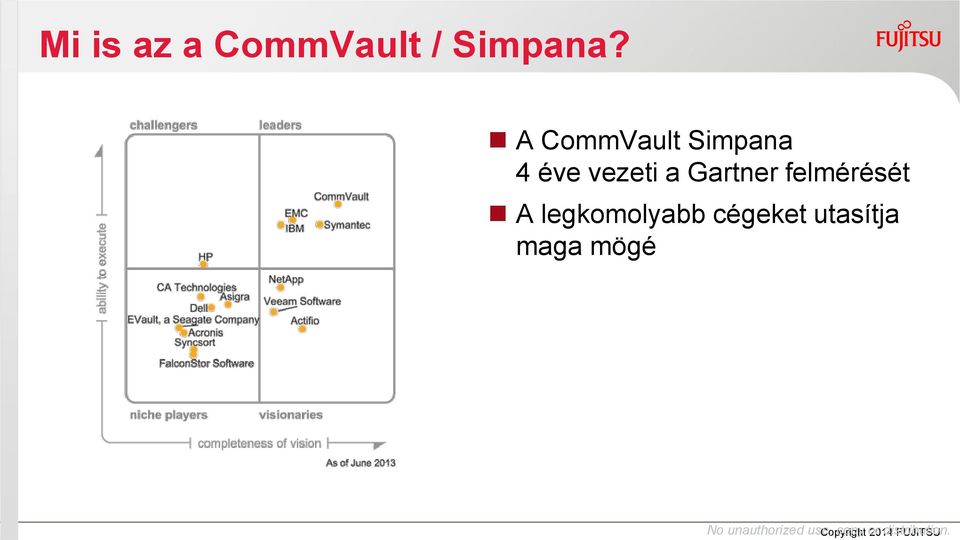

2 No unauthorized use, Copyright copy or 2014 distribution. FUJITSU Mi is az a CommVault / Simpana? A CommVault Simpana 4 éve vezeti a Gartner felmérését A legkomolyabb cégeket utasítja maga mögé

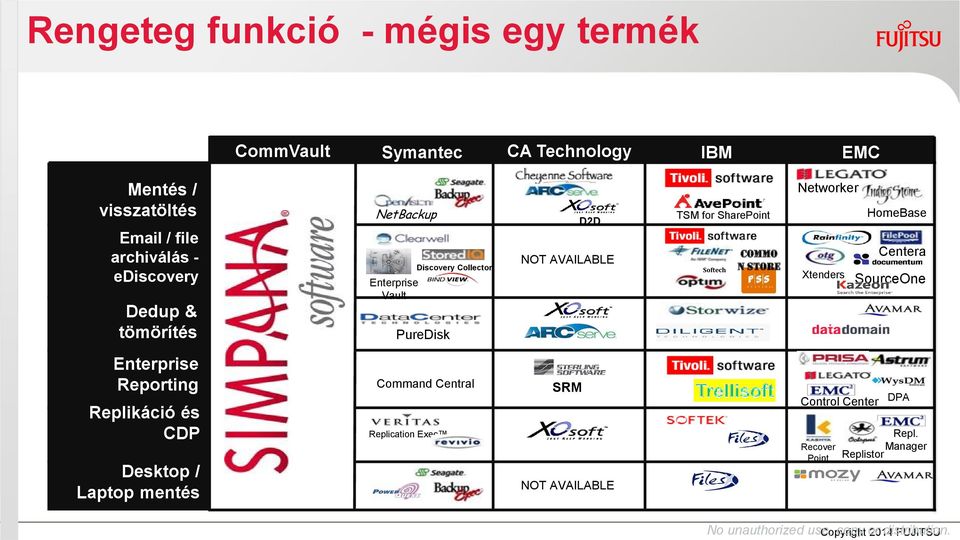

3 Rengeteg funkció - mégis egy termék No unauthorized use, Copyright copy or 2014 distribution. FUJITSU CommVault Symantec CA Technology IBM EMC Mentés / visszatöltés / file archiválás - ediscovery Dedup & tömörítés Enterprise Reporting Replikáció és CDP Desktop / Laptop mentés NetBackup Enterprise Vault PureDisk Command Central Replication Exec Discovery Collector NOT AVAILABLE SRM D2D NOT AVAILABLE TSM for SharePoint Princeton Softech Commo n Store Networker Xtenders Control Center Recover Point HomeBase Centera SourceOne DPA Repl. Manager Replistor

Reporting Replikáció és CDP Desktop / Laptop mentés NetBackup Enterprise Vault PureDisk Command Central Replication Exec Discovery Collector

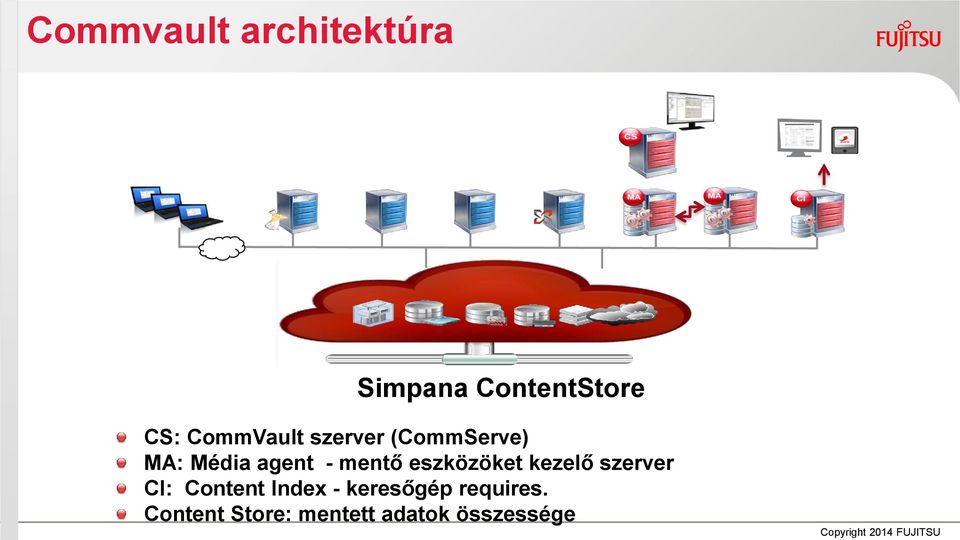

4 Commvault architektúra Simpana ContentStore CS: CommVault szerver (CommServe) MA: Média agent - mentő eszközöket kezelő szerver CI: Content Index - keresőgép requires. Content Store: mentett adatok összessége

mentő eszközöket kezelő szerver CI: Content Index -

Microsoft Exchange Protection End-to-End mentés és helyreállítás Exchange-hez Egységes védelem és helyrállítás minden Exchange adat számára Exchange IntelliSnap Backup Exchange Database idata Agent

Provides with ability hardware to restore snapshot mail engines messages, to provide attachments, consistent and point-intime entities Exchange from an snapshots offline copy of retrieval of of

5 Microsoft Exchange Protection End-to-End mentés és helyreállítás Exchange-hez Egységes védelem és helyrállítás minden Exchange adat számára Exchange IntelliSnap Backup Exchange Database idata Agent Exchange Mailbox idata Agent Public Folder idata Agent Offline Database Mining and Restore Information Stores Database Mailbox Offline IntelliSnap Public Database Folder Backup Mining Integrates Provides with ability hardware to restore snapshot mail engines messages, to provide attachments, consistent and point-intime entities Exchange from an snapshots offline copy of retrieval of of messages Exchange and shared attachments data other Protects Protects individual public folders mailboxes for quick for quick mailbox Facilitates the Exchange quick restore database of entire mailboxes without database restore MS Exchange bit Server MS Exchange bit Server Public Folder Stores Transaction Logs MS Exchange bit Server MS Exchange bit Server

Interval 2Hr RPO 4PM 6PM 8PM SnapCopy Contents.

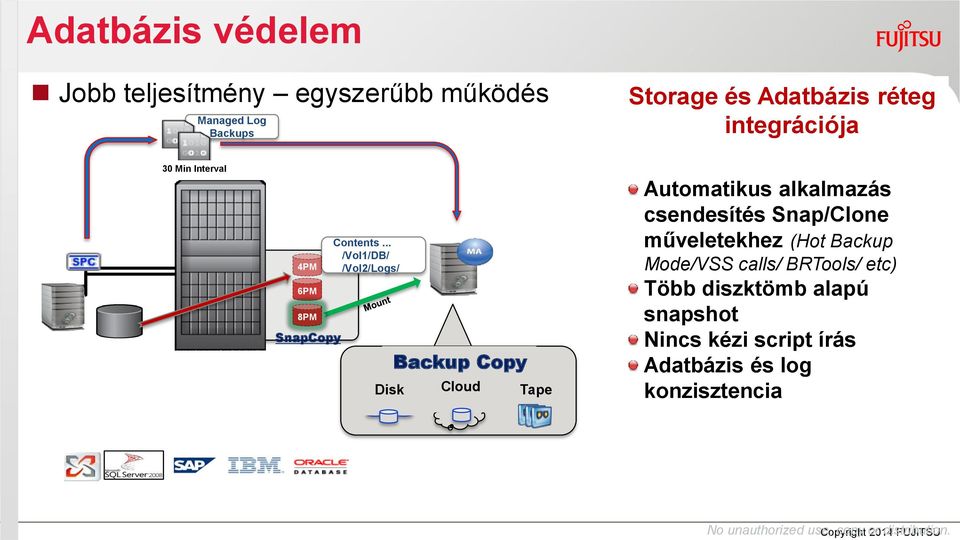

6 Adatbázis védelem No unauthorized use, Copyright copy or 2014 distribution. FUJITSU Jobb teljesítmény egyszerűbb működés Managed Log Backups Storage és Adatbázis réteg integrációja 30 Min Interval 2Hr RPO 4PM 6PM 8PM SnapCopy Contents... /Vol1/DB/ /Vol2/Logs/ Disk Backup Copy Cloud Tape Automatikus alkalmazás csendesítés Snap/Clone műveletekhez (Hot Backup Mode/VSS calls/ BRTools/ etc) Több diszktömb alapú snapshot Nincs kézi script írás Adatbázis és log konzisztencia

7 Hardware áttekintés 7

8 Modell áttekintés ETERNUS CS200c belépő szint Induló kapacitás 2,4,6,8,12,16,18,24 TB (net) Nincs külső diszktömb ETERNUS CS200c skálázódó gép Kapaciátás 6 96 TB (net) 6 TB alap és 1-5x 18TB bővítő doboz 6 TB lépések Gyors hardver Dedup adatbázis SSD-n 8

CS200c skálázódó gép 6 12 18 24 42 60 78 96 Kapaciátás 6 96 TB (net) 6 TB

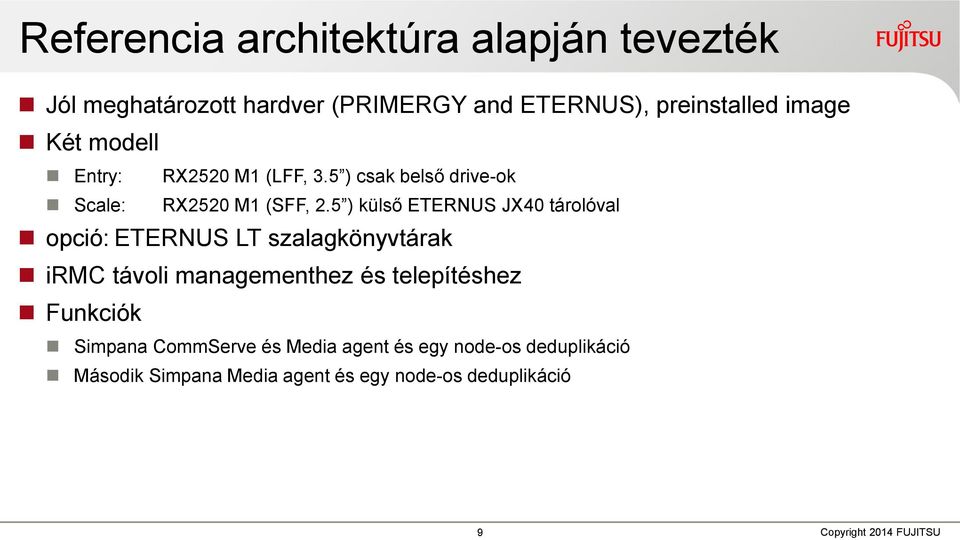

9 Referencia architektúra alapján tevezték Jól meghatározott hardver (PRIMERGY and ETERNUS), preinstalled image Két modell Entry: RX2520 M1 (LFF, 3.5 ) csak belső drive-ok Scale: RX2520 M1 (SFF, 2.5 ) külső ETERNUS JX40 tárolóval opció: ETERNUS LT szalagkönyvtárak irmc távoli managementhez és telepítéshez Funkciók Simpana CommServe és Media agent és egy node-os deduplikáció Második Simpana Media agent és egy node-os deduplikáció 9

5 ) külső ETERNUS JX40 tárolóval opció: ETERNUS LT szalagkönyvtárak irmc távoli managementhez és

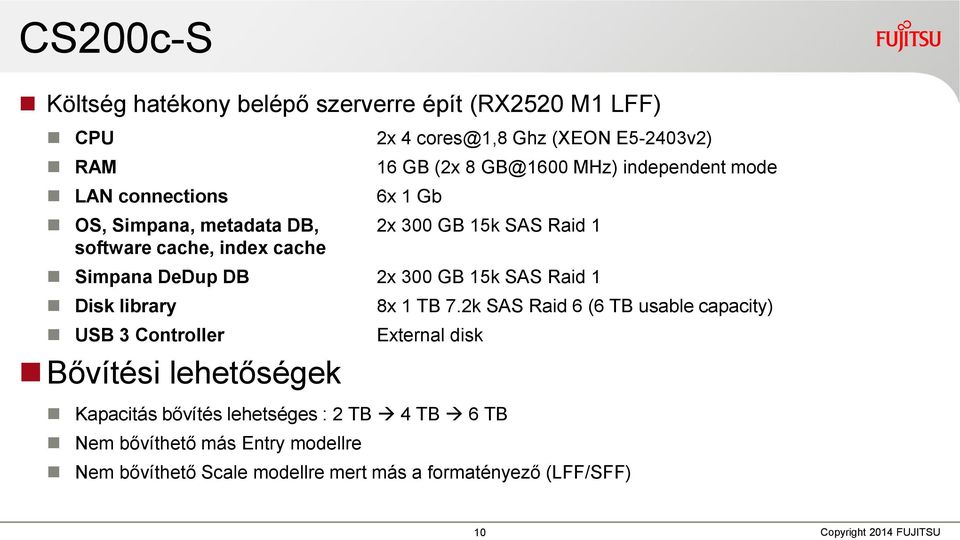

10 CS200c-S Költség hatékony belépő szerverre épít (RX2520 M1 LFF) CPU 2x 4 cores@1,8 Ghz (XEON E5-2403v2) RAM 16 GB (2x 8 GB@1600 MHz) independent mode LAN connections 6x 1 Gb OS, Simpana, metadata DB, 2x 300 GB 15k SAS Raid 1 software cache, index cache Simpana DeDup DB 2x 300 GB 15k SAS Raid 1 Disk library 8x 1 TB 7.2k SAS Raid 6 (6 TB usable capacity) USB 3 Controller External disk Bővítési lehetőségek Kapacitás bővítés lehetséges : 2 TB 4 TB 6 TB Nem bővíthető más Entry modellre Nem bővíthető Scale modellre mert más a formatényező (LFF/SFF) 10

2x 300 GB 15k SAS Raid 1 Disk library 8x 1 TB 7.

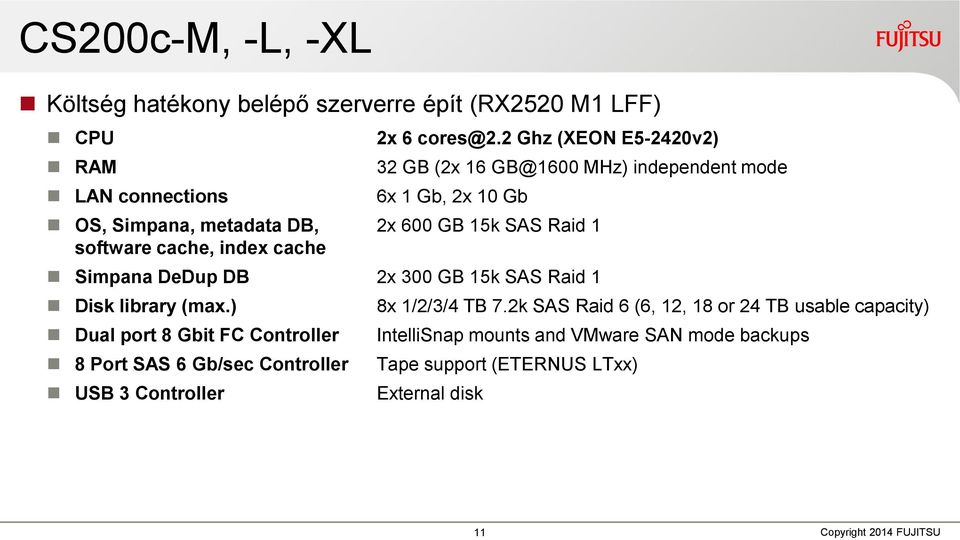

11 CS200c-M, -L, -XL Költség hatékony belépő szerverre épít (RX2520 M1 LFF) CPU 2x 6 cores@2.2 Ghz (XEON E5-2420v2) RAM 32 GB (2x 16 GB@1600 MHz) independent mode LAN connections 6x 1 Gb, 2x 10 Gb OS, Simpana, metadata DB, 2x 600 GB 15k SAS Raid 1 software cache, index cache Simpana DeDup DB 2x 300 GB 15k SAS Raid 1 Disk library (max.) 8x 1/2/3/4 TB 7.2k SAS Raid 6 (6, 12, 18 or 24 TB usable capacity) Dual port 8 Gbit FC Controller IntelliSnap mounts and VMware SAN mode backups 8 Port SAS 6 Gb/sec Controller Tape support (ETERNUS LTxx) USB 3 Controller External disk 11

15k SAS Raid 1 software cache, index cache Simpana DeDup DB 2x 300 GB 15k SAS Raid 1 Disk library (max.) 8x 1/2/3/4 TB 7.

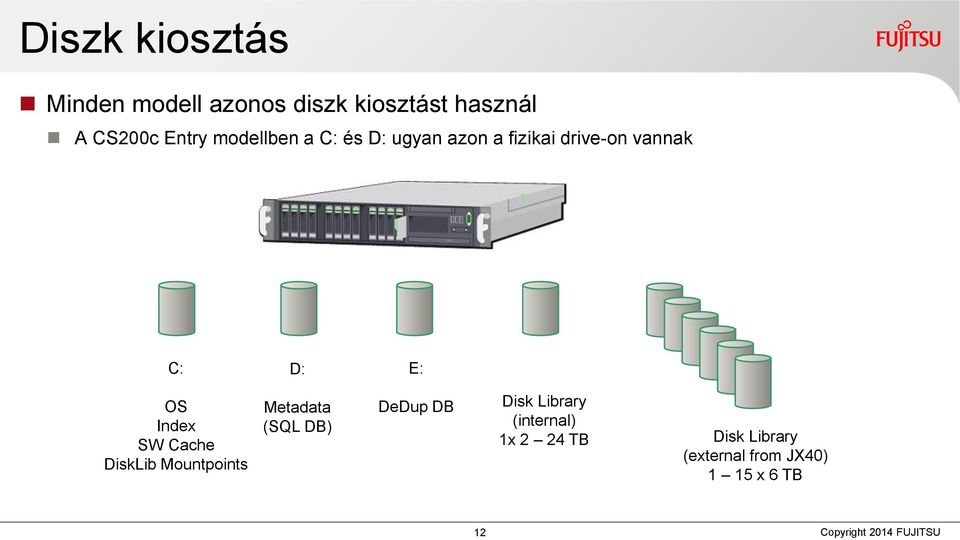

12 Diszk kiosztás Minden modell azonos diszk kiosztást használ A CS200c Entry modellben a C: és D: ugyan azon a fizikai drive-on vannak C: D: E: OS Index SW Cache DiskLib Mountpoints Metadata (SQL DB) DeDup DB Disk Library (internal) 1x 2 24 TB Disk Library (external from JX40) 1 15 x 6 TB 12

OS Index SW Cache DiskLib Mountpoints Metadata (SQL DB) DeDup DB Disk

13 PCI slot kiosztás Remote CS200c-S Entry CS200c-M, -L, -XL Capacity CS200c-SC Slot 1 External SAS External SAS Slot 2 USB 3.0 (backup RDX) USB 3.0 (backup RDX) Slot 3 External Raid (JX40, JX60) Slot 4 Emulex FC Emulex FC Slot 5 4x 1 Gbit Ethernet 4x 1 Gbit Ethernet 4x 1 Gbit Ethernet Slot 6 2x 10 Gbit Ethernet 2x 10 Gbit Ethernet Slot 7 Internal Raid Internal Raid Internal Raid FC: VMware mentéshez és snapshotos diszktömbökhöz 13

0 (backup RDX) Slot 3 External Raid (JX40, JX60) Slot 4 Emulex FC Emulex FC Slot 5 4x 1 Gbit Ethernet 4x 1

14 Software elemek 14

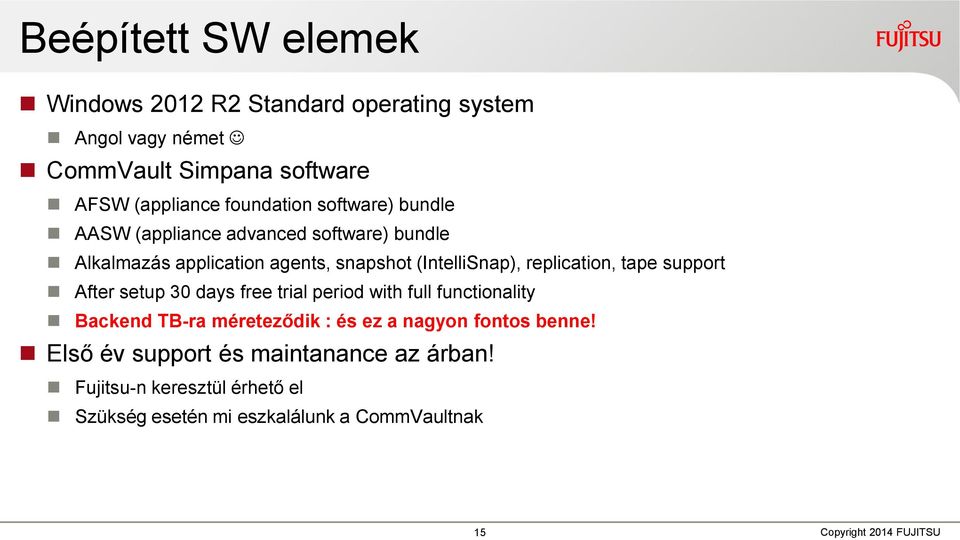

15 Beépített SW elemek Windows 2012 R2 Standard operating system Angol vagy német CommVault Simpana software AFSW (appliance foundation software) bundle AASW (appliance advanced software) bundle Alkalmazás application agents, snapshot (IntelliSnap), replication, tape support After setup 30 days free trial period with full functionality Backend TB-ra méreteződik : és ez a nagyon fontos benne! Első év support és maintanance az árban! Fujitsu-n keresztül érhető el Szükség esetén mi eszkalálunk a CommVaultnak 15

replication, tape support After setup 30 days free trial period with full functionality Backend TB-ra méreteződik : és ez a

16 Simpana licensing Simpana Features Description CS200c Foundation SW CS200c Advanced SW Backup & Recovery Unlimited number of file clients (physical, VM, NAS, NDMP) Windows application support (class 1 agents) optional (per client) (unlimited) Linux/UNIX application support (class 2 agents) optional (per client) (unlimited) SAP application support (class 3 agents) optional (per client) (unlimited) 2nd tier backup Copy to appliance disk storage (not to 3 rd party) 2nd tier backup Copy to tape (tape drive attachment per device) optional optional Deduplication Source or target based Encryption For primary and secondary copy Archiving Archiving for files (OnePass agent, VM) Licensing Back End TB (BET), full capacity licensed Snapshot Front End TB licensed (IntelliSnap) optional optional Replication Snapshot replication - tbd optional optional Recovery End user self service recovery 16

(unlimited) 2nd tier backup Copy to appliance disk storage (not to 3 rd party) 2nd tier backup Copy to tape (tape drive attachment per device) optional optional Deduplication Source or target based

17 Összefoglalás 17

18 ETERNUS CS200c Integrált megoldás hardver és szoftver A legjobb backup szoftver licenszeivel Back-end TB-re licenszelődik Fix és Scale modellek 18
