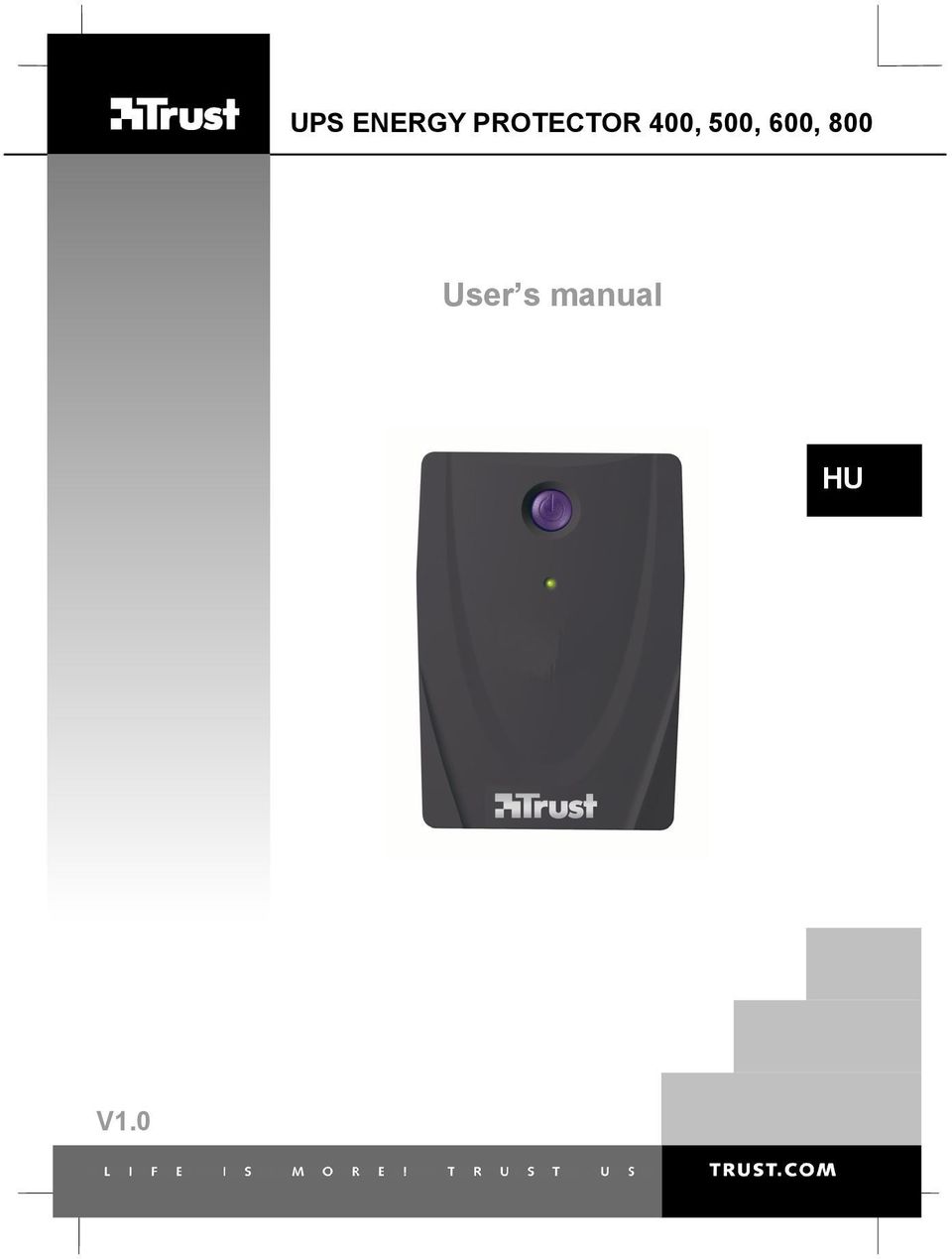

UPS ENERGY PROTECTOR 400, 500, 600, 800. User s manual V1.0

Átírás

1 UPS ENERGY PROTECTOR 400, 500, 600, 800 GR User s manual DK SE HU V1.0

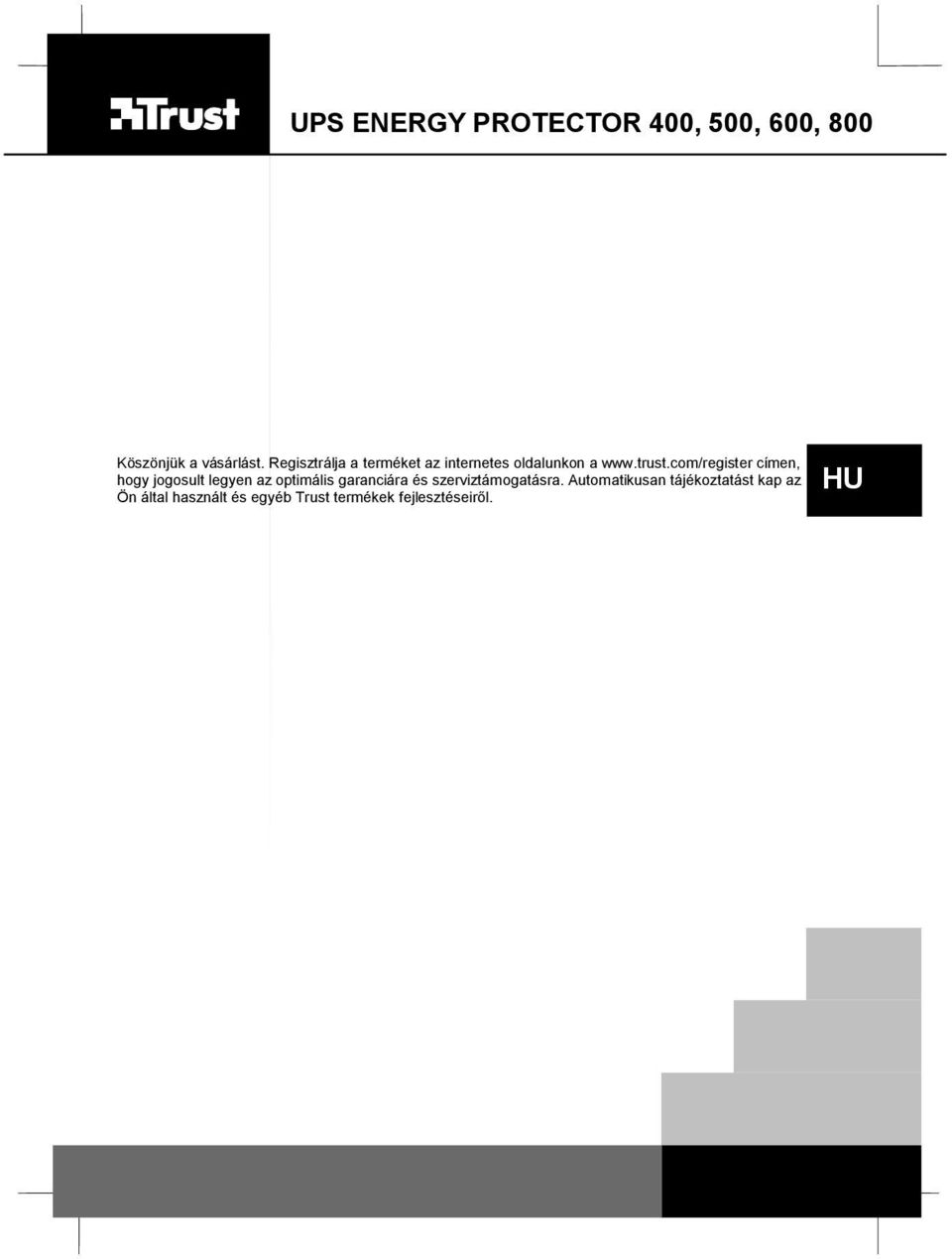

2 UPS ENERGY PROTECTOR 400, 500, 600, 800 GR DK SE Köszönjük a vásárlást. Regisztrálja a terméket az internetes oldalunkon a címen, hogy jogosult legyen az optimális garanciára és szerviztámogatásra. Automatikusan tájékoztatást kap az Ön által használt és egyéb Trust termékek fejlesztéseiről. HU CZ SK

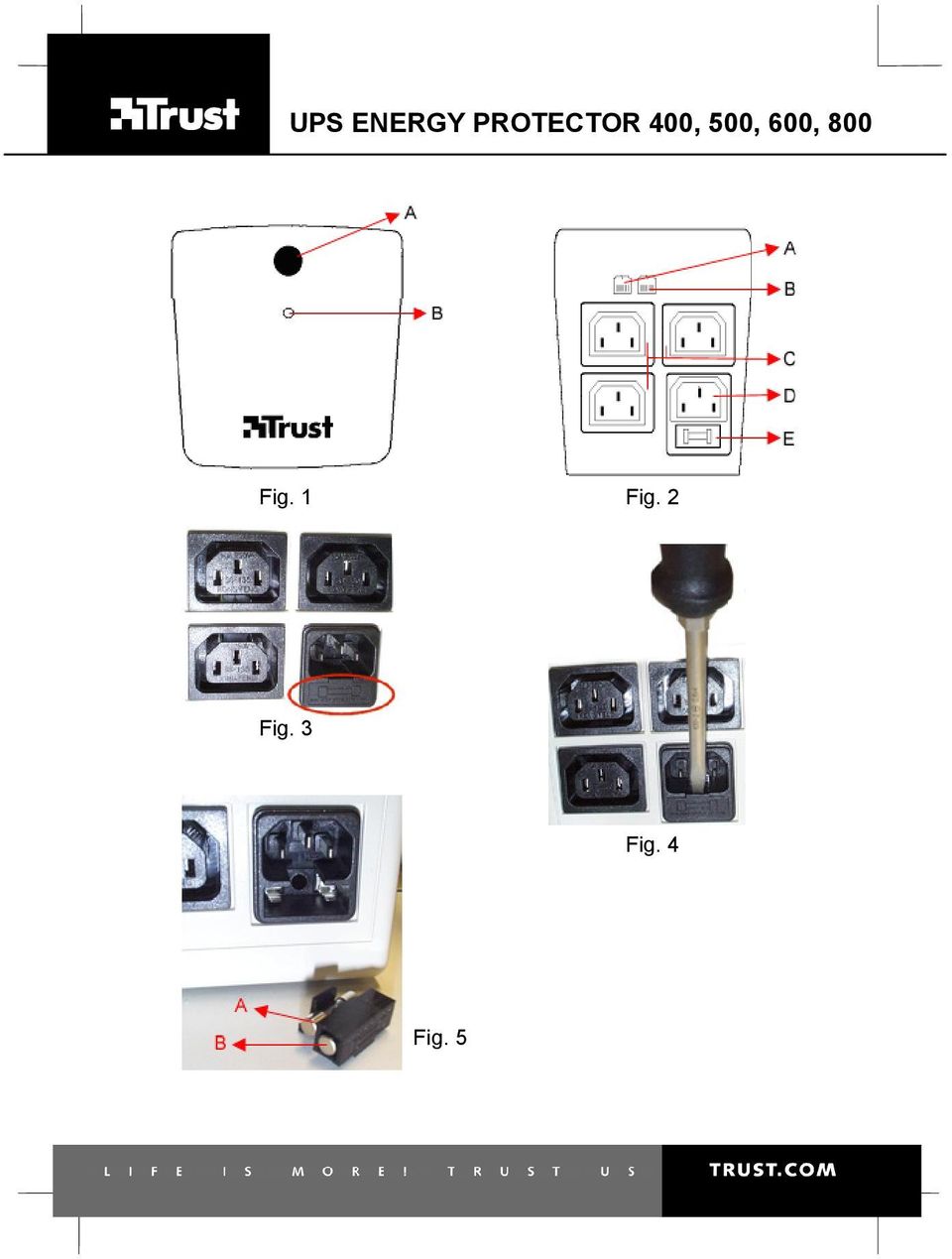

3 UPS ENERGY PROTECTOR 400, 500, 600, 800 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

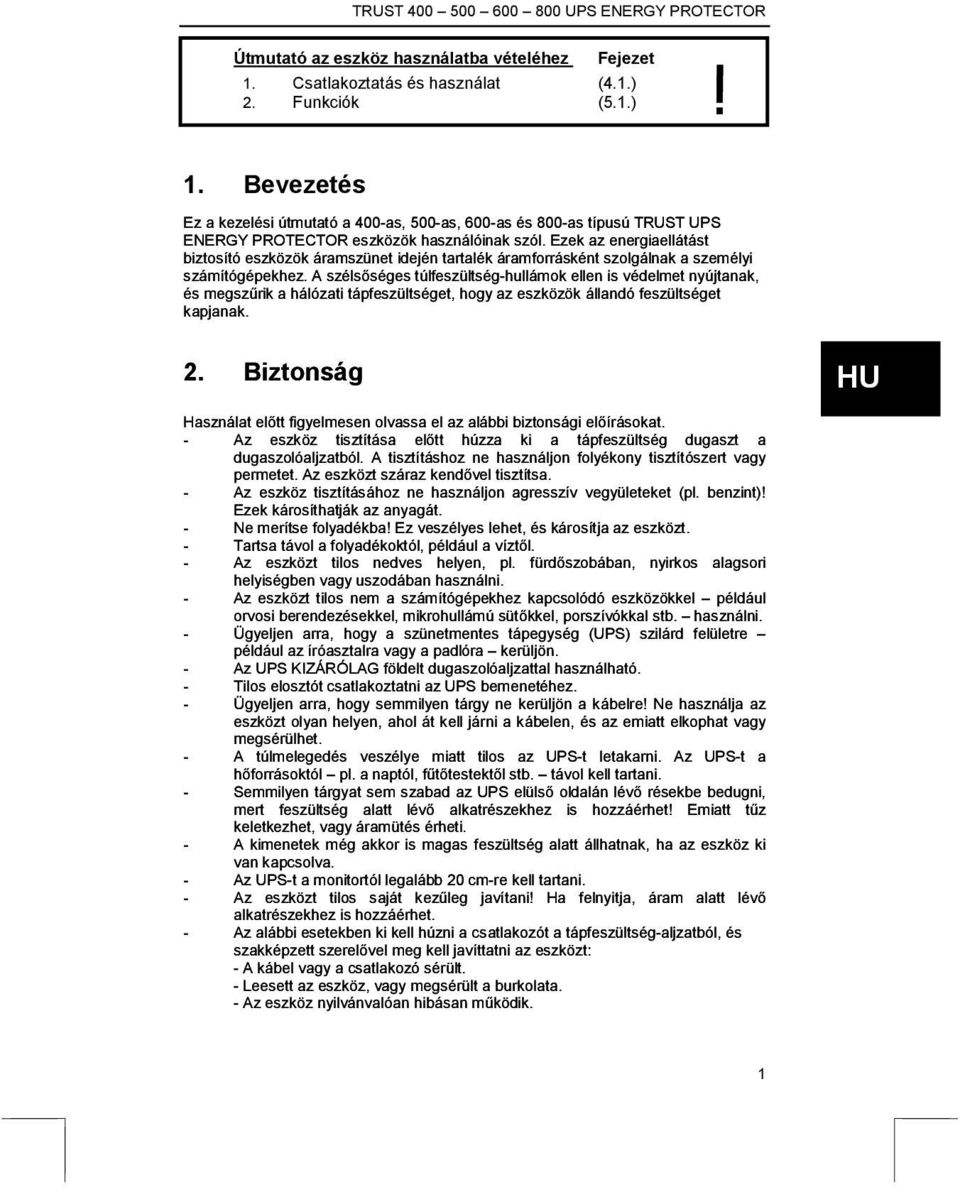

4 Útmutató az eszköz használatba vételéhez Fejezet 1. Csatlakoztatás és használat (4.1.) 2. Funkciók (5.1.)! 1. Bevezetés Ez a kezelési útmutató a 400-as, 500-as, 600-as és 800-as típusú TRUST UPS ENERGY PROTECTOR eszközök használóinak szól. Ezek az energiaellátást biztosító eszközök áramszünet idején tartalék áramforrásként szolgálnak a személyi számítógépekhez. A szélsőséges túlfeszültség-hullámok ellen is védelmet nyújtanak, és megszűrik a hálózati tápfeszültséget, hogy az eszközök állandó feszültséget kapjanak. 2. Biztonság HU Használat előtt figyelmesen olvassa el az alábbi biztonsági előírásokat. - Az eszköz tisztítása előtt húzza ki a tápfeszültség dugaszt a dugaszolóaljzatból. A tisztításhoz ne használjon folyékony tisztítószert vagy permetet. Az eszközt száraz kendővel tisztítsa. - Az eszköz tisztításához ne használjon agresszív vegyületeket (pl. benzint)! Ezek károsíthatják az anyagát. - Ne merítse folyadékba! Ez veszélyes lehet, és károsítja az eszközt. - Tartsa távol a folyadékoktól, például a víztől. - Az eszközt tilos nedves helyen, pl. fürdőszobában, nyirkos alagsori helyiségben vagy uszodában használni. - Az eszközt tilos nem a számítógépekhez kapcsolódó eszközökkel például orvosi berendezésekkel, mikrohullámú sütőkkel, porszívókkal stb. használni. - Ügyeljen arra, hogy a szünetmentes tápegység (UPS) szilárd felületre például az íróasztalra vagy a padlóra kerüljön. - Az UPS KIZÁRÓLAG földelt dugaszolóaljzattal használható. - Tilos elosztót csatlakoztatni az UPS bemenetéhez. - Ügyeljen arra, hogy semmilyen tárgy ne kerüljön a kábelre! Ne használja az eszközt olyan helyen, ahol át kell járni a kábelen, és az emiatt elkophat vagy megsérülhet. - A túlmelegedés veszélye miatt tilos az UPS-t letakarni. Az UPS-t a hőforrásoktól pl. a naptól, fűtőtestektől stb. távol kell tartani. - Semmilyen tárgyat sem szabad az UPS elülső oldalán lévő résekbe bedugni, mert feszültség alatt lévő alkatrészekhez is hozzáérhet! Emiatt tűz keletkezhet, vagy áramütés érheti. - A kimenetek még akkor is magas feszültség alatt állhatnak, ha az eszköz ki van kapcsolva. - Az UPS-t a monitortól legalább 20 cm-re kell tartani. - Az eszközt tilos saját kezűleg javítani! Ha felnyitja, áram alatt lévő alkatrészekhez is hozzáérhet. - Az alábbi esetekben ki kell húzni a csatlakozót a tápfeszültség-aljzatból, és szakképzett szerelővel meg kell javíttatni az eszközt: - A kábel vagy a csatlakozó sérült. - Leesett az eszköz, vagy megsérült a burkolata. - Az eszköz nyilvánvalóan hibásan működik. 1

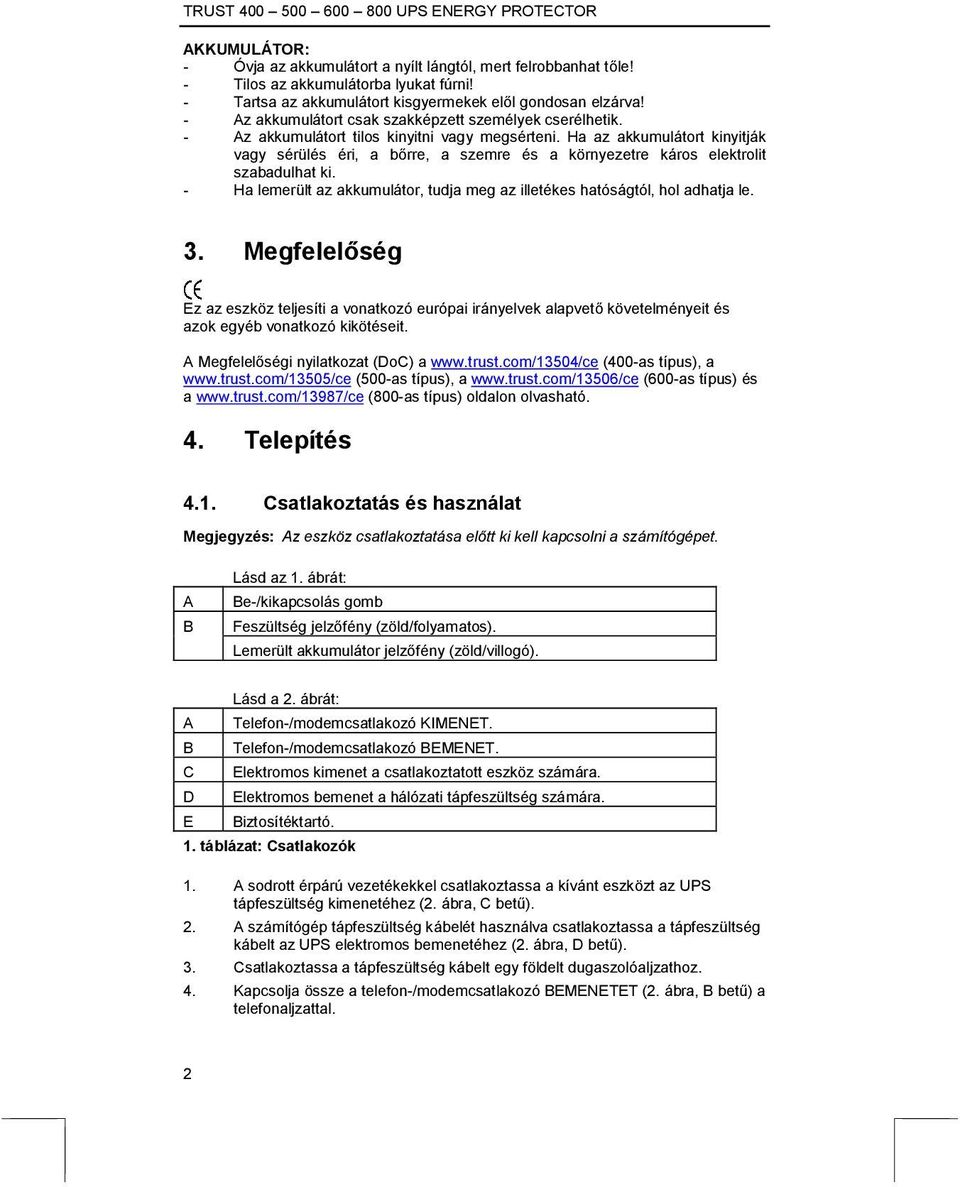

5 AKKUMULÁTOR: - Óvja az t a nyílt lángtól, mert felrobbanhat tőle! - Tilos az ba lyukat fúrni! - Tartsa az t kisgyermekek elől gondosan elzárva! - Az t csak szakképzett személyek cserélhetik. - Az t tilos kinyitni vagy megsérteni. Ha az t kinyitják vagy sérülés éri, a bőrre, a szemre és a környezetre káros elektrolit szabadulhat ki. - Ha lemerült az, tudja meg az illetékes hatóságtól, hol adhatja le. 3. Megfelelőség Ez az eszköz teljesíti a vonatkozó európai irányelvek alapvető követelményeit és azok egyéb vonatkozó kikötéseit. A Megfelelőségi nyilatkozat (DoC) a (400-as típus), a (500-as típus), a (600-as típus) és a (800-as típus) oldalon olvasható. 4. Telepítés 4.1. Csatlakoztatás és használat Megjegyzés: Az eszköz csatlakoztatása előtt ki kell kapcsolni a számítógépet. A B Lásd az 1. ábrát: Be-/kikapcsolás gomb Feszültség jelzőfény (zöld/folyamatos). Lemerült jelzőfény (zöld/villogó). A B C D E Lásd a 2. ábrát: Telefon-/modemcsatlakozó KIMENET. Telefon-/modemcsatlakozó BEMENET. Elektromos kimenet a csatlakoztatott eszköz számára. Elektromos bemenet a hálózati tápfeszültség számára. Biztosítéktartó. 1. táblázat: Csatlakozók 1. A sodrott érpárú vezetékekkel csatlakoztassa a kívánt eszközt az UPS tápfeszültség kimenetéhez (2. ábra, C betű). 2. A számítógép tápfeszültség kábelét használva csatlakoztassa a tápfeszültség kábelt az UPS elektromos bemenetéhez (2. ábra, D betű). 3. Csatlakoztassa a tápfeszültség kábelt egy földelt dugaszolóaljzathoz. 4. Kapcsolja össze a telefon-/modemcsatlakozó BEMENETET (2. ábra, B betű) a telefonaljzattal. 2

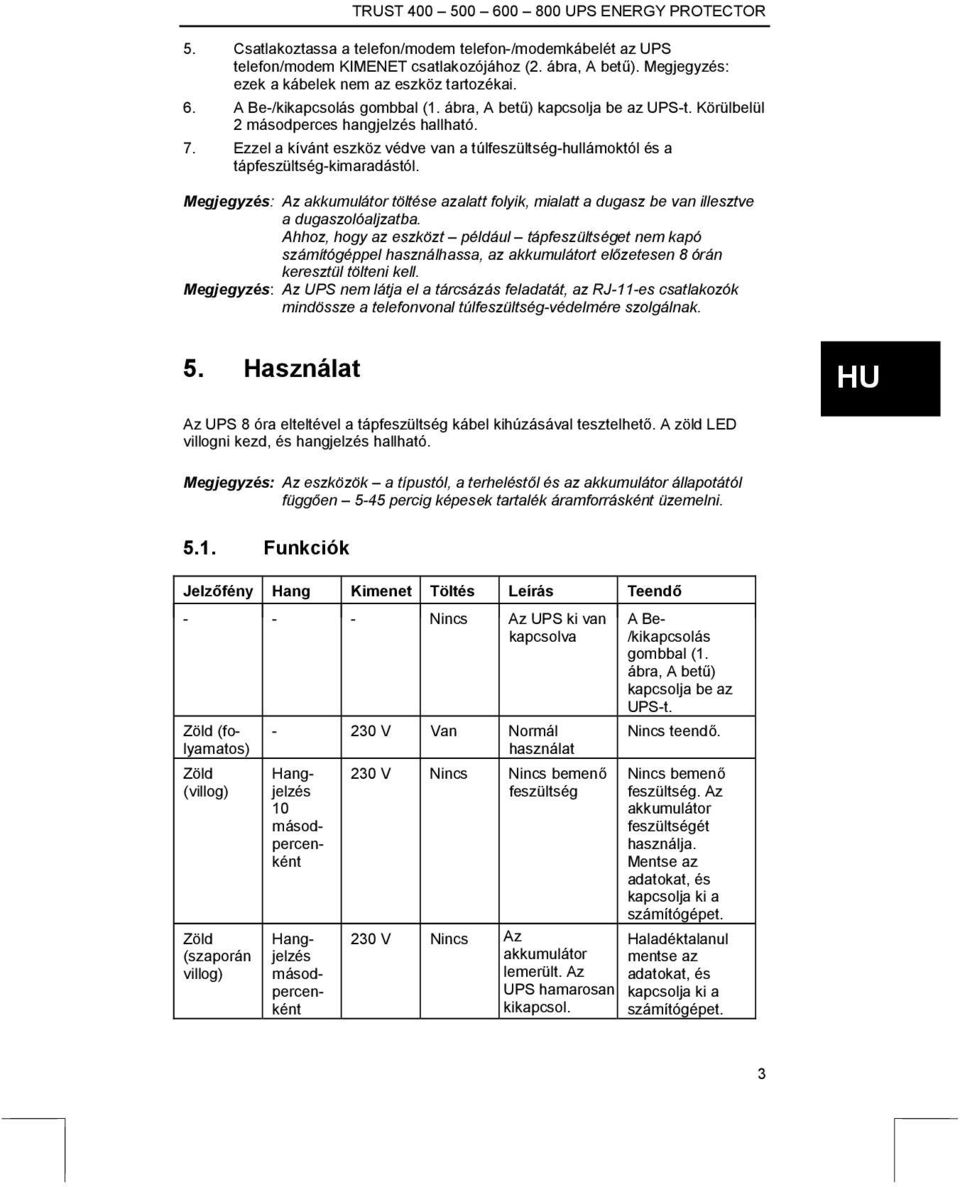

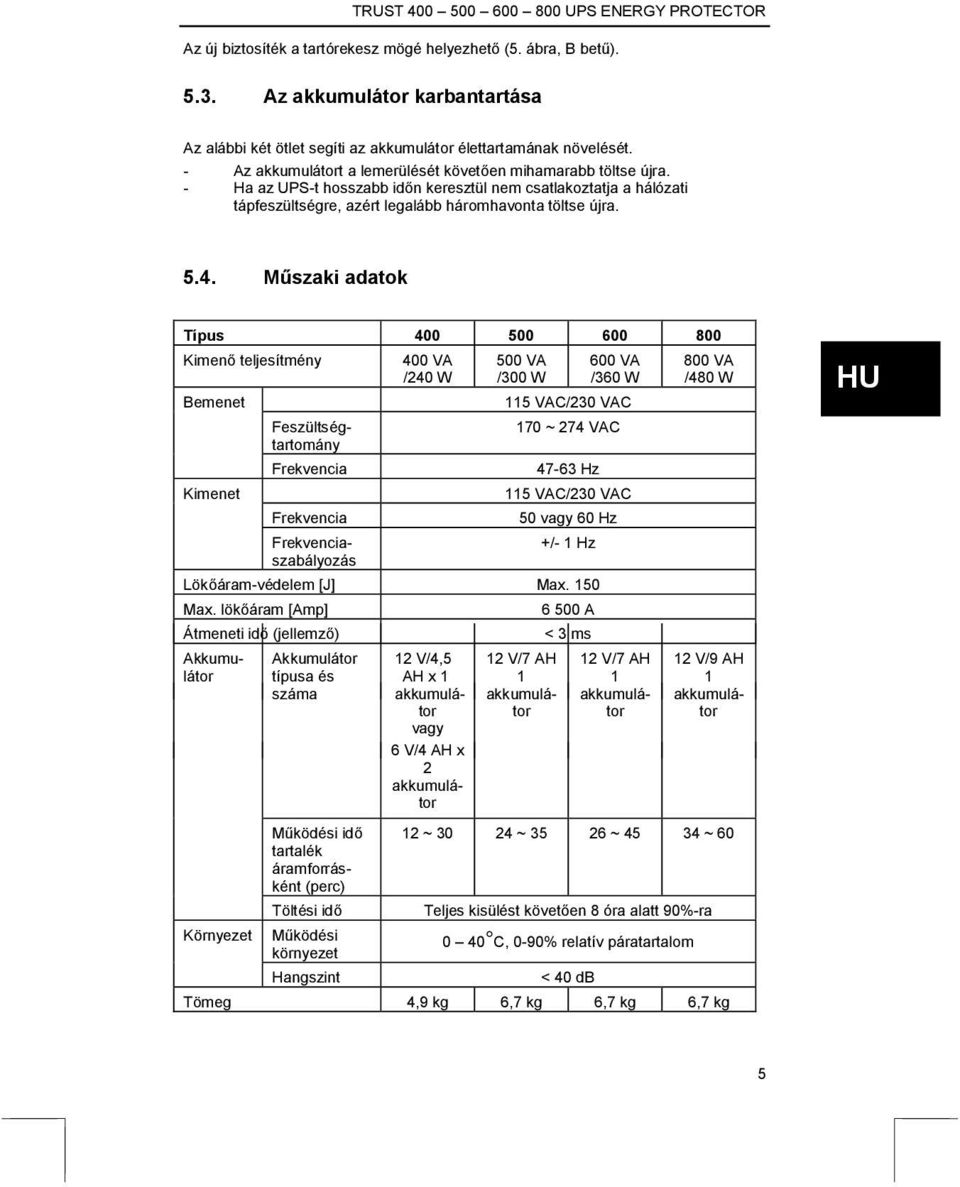

6 5. Csatlakoztassa a telefon/modem telefon-/modemkábelét az UPS telefon/modem KIMENET csatlakozójához (2. ábra, A betű). Megjegyzés: ezek a kábelek nem az eszköz tartozékai. 6. A Be-/kikapcsolás gombbal (1. ábra, A betű) kapcsolja be az UPS-t. Körülbelül 2 másodperces hangjelzés hallható. 7. Ezzel a kívánt eszköz védve van a túlfeszültség-hullámoktól és a tápfeszültség-kimaradástól. Megjegyzés: Az töltése azalatt folyik, mialatt a dugasz be van illesztve a dugaszolóaljzatba. Ahhoz, hogy az eszközt például tápfeszültséget nem kapó számítógéppel használhassa, az t előzetesen 8 órán keresztül tölteni kell. Megjegyzés: Az UPS nem látja el a tárcsázás feladatát, az RJ-11-es csatlakozók mindössze a telefonvonal túlfeszültség-védelmére szolgálnak. 5. Használat HU Az UPS 8 óra elteltével a tápfeszültség kábel kihúzásával tesztelhető. A zöld LED villogni kezd, és hangjelzés hallható. Megjegyzés: Az eszközök a típustól, a terheléstől és az állapotától függően 5-45 percig képesek tartalék áramforrásként üzemelni Funkciók Jelzőfény Hang Kimenet Töltés Leírás Teendő Nincs Az UPS ki van kapcsolva Zöld (szaporán villog) V Van Normál használat Zöld (folyamatos) Zöld (villog) Hangjelzés 10 másodpercenként Hangjelzés másodpercenként 230 V Nincs Nincs bemenő feszültség 230 V Nincs Az lemerült. Az UPS hamarosan kikapcsol. A Be- /kikapcsolás gombbal (1. ábra, A betű) kapcsolja be az UPS-t. Nincs teendő. Nincs bemenő feszültség. Az feszültségét használja. Mentse az adatokat, és kapcsolja ki a számítógépet. Haladéktalanul mentse az adatokat, és kapcsolja ki a számítógépet. 3

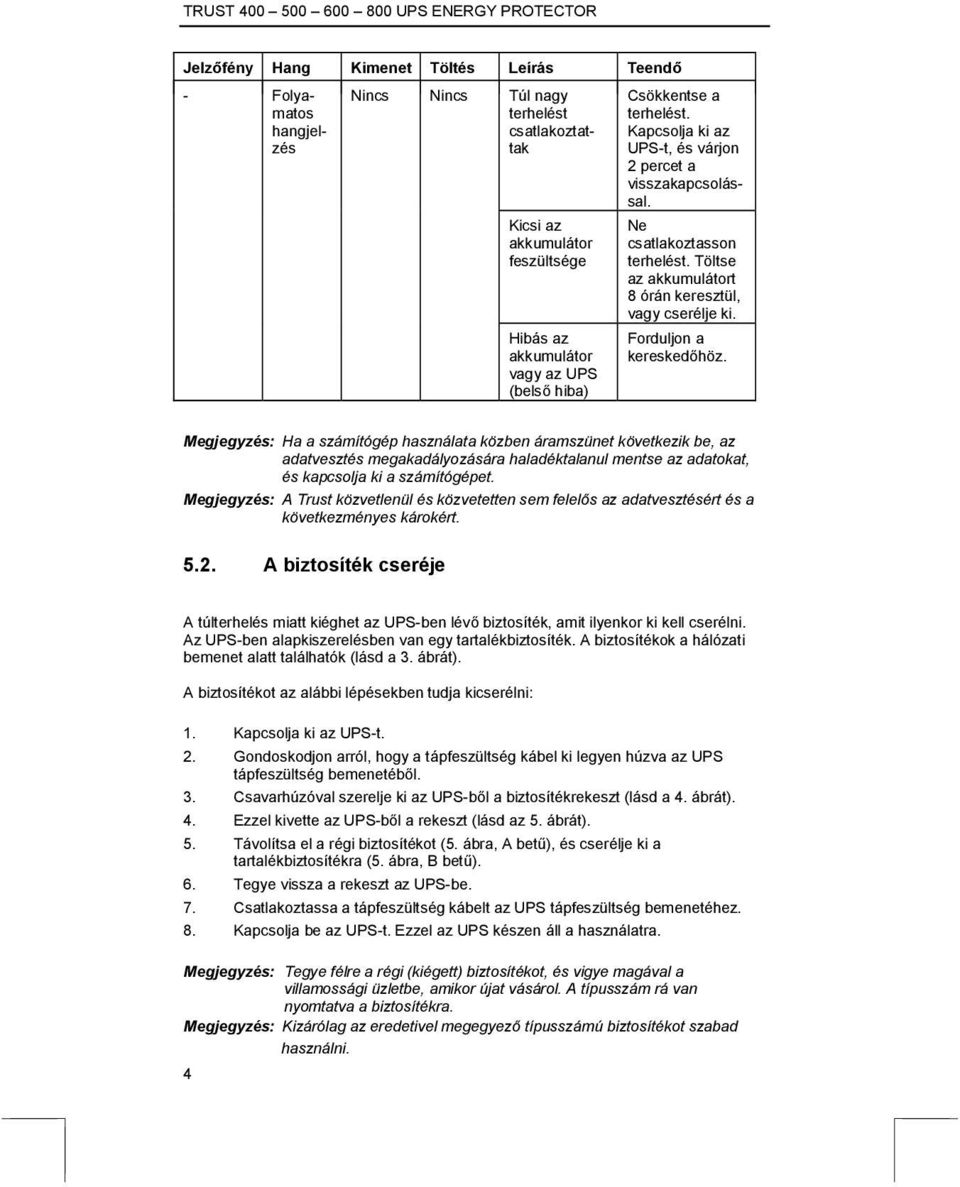

7 Jelzőfény Hang Kimenet Töltés Leírás Teendő - Folyamatos hangjelzés Nincs Nincs Túl nagy terhelést csatlakoztattak Csökkentse a terhelést. Kapcsolja ki az UPS-t, és várjon 2 percet a visszakapcsolással. Ne csatlakoztasson terhelést. Töltse az t 8 órán keresztül, vagy cserélje ki. Forduljon a kereskedőhöz. Kicsi az feszültsége Hibás az vagy az UPS (belső hiba) Megjegyzés: Ha a számítógép használata közben áramszünet következik be, az adatvesztés megakadályozására haladéktalanul mentse az adatokat, és kapcsolja ki a számítógépet. Megjegyzés: A Trust közvetlenül és közvetetten sem felelős az adatvesztésért és a következményes károkért A biztosíték cseréje A túlterhelés miatt kiéghet az UPS-ben lévő biztosíték, amit ilyenkor ki kell cserélni. Az UPS-ben alapkiszerelésben van egy tartalékbiztosíték. A biztosítékok a hálózati bemenet alatt találhatók (lásd a 3. ábrát). A biztosítékot az alábbi lépésekben tudja kicserélni: 1. Kapcsolja ki az UPS-t. 2. Gondoskodjon arról, hogy a tápfeszültség kábel ki legyen húzva az UPS tápfeszültség bemenetéből. 3. Csavarhúzóval szerelje ki az UPS-ből a biztosítékrekeszt (lásd a 4. ábrát). 4. Ezzel kivette az UPS-ből a rekeszt (lásd az 5. ábrát). 5. Távolítsa el a régi biztosítékot (5. ábra, A betű), és cserélje ki a tartalékbiztosítékra (5. ábra, B betű). 6. Tegye vissza a rekeszt az UPS-be. 7. Csatlakoztassa a tápfeszültség kábelt az UPS tápfeszültség bemenetéhez. 8. Kapcsolja be az UPS-t. Ezzel az UPS készen áll a használatra. Megjegyzés: Tegye félre a régi (kiégett) biztosítékot, és vigye magával a villamossági üzletbe, amikor újat vásárol. A típusszám rá van nyomtatva a biztosítékra. Megjegyzés: Kizárólag az eredetivel megegyező típusszámú biztosítékot szabad használni. 4

8 Az új biztosíték a tartórekesz mögé helyezhető (5. ábra, B betű) Az karbantartása Az alábbi két ötlet segíti az élettartamának növelését. - Az t a lemerülését követően mihamarabb töltse újra. - Ha az UPS-t hosszabb időn keresztül nem csatlakoztatja a hálózati tápfeszültségre, azért legalább háromhavonta töltse újra Műszaki adatok Típus Kimenő teljesítmény 400 VA /240 W 500 VA /300 W 600 VA /360 W 800 VA /480 W Bemenet 115 VAC/230 VAC Feszültségtartomány 170 ~ 274 VAC Frekvencia Hz Kimenet 115 VAC/230 VAC Frekvencia 50 vagy 60 Hz Frekvenciaszabályozás +/- 1 Hz Lökőáram-védelem [J] Max. 150 Max. lökőáram [Amp] A Átmeneti idő (jellemző) < 3 ms Akkumulátor Akkumulátor típusa és száma 12 V/4,5 AH x 1 akkumulávagy tor 6 V/4 AH x 2 12 V/7 AH 1 12 V/7 AH 1 12 V/9 AH 1 Működési idő tartalék áramforrásként (perc) 12 ~ ~ ~ ~ 60 Töltési idő Teljes kisülést követően 8 óra alatt 90%-ra Környezet Működési környezet 0 40 C, 0-90% relatív páratartalom Hangszint < 40 db Tömeg 4,9 kg 6,7 kg 6,7 kg 6,7 kg HU 5

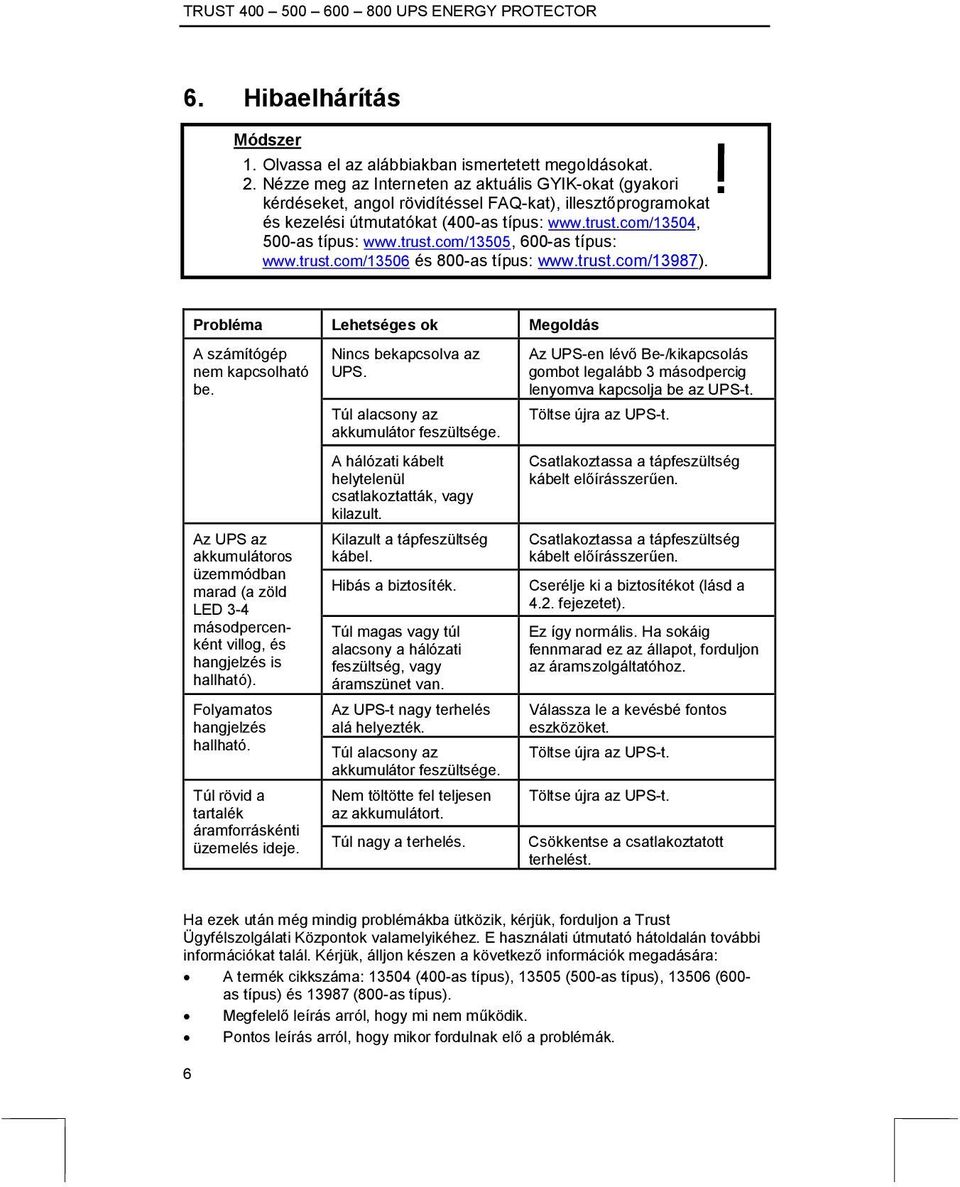

9 6. Hibaelhárítás Módszer 1. Olvassa el az alábbiakban ismertetett megoldásokat. 2. Nézze meg az Interneten az aktuális GYIK-okat (gyakori kérdéseket, angol rövidítéssel FAQ-kat), illesztőprogramokat és kezelési útmutatókat (400-as típus: as típus: as típus: és 800-as típus: Probléma Lehetséges ok Megoldás A számítógép nem kapcsolható be. Az UPS az os üzemmódban marad (a zöld LED 3-4 másodpercenként villog, és hangjelzés is hallható). Folyamatos hangjelzés hallható. Túl rövid a tartalék áramforráskénti üzemelés ideje. Nincs bekapcsolva az UPS. Túl alacsony az feszültsége. A hálózati kábelt helytelenül csatlakoztatták, vagy kilazult. Kilazult a tápfeszültség kábel. Hibás a biztosíték. Túl magas vagy túl alacsony a hálózati feszültség, vagy áramszünet van. Az UPS-t nagy terhelés alá helyezték. Túl alacsony az feszültsége. Nem töltötte fel teljesen az t. Túl nagy a terhelés. Az UPS-en lévő Be-/kikapcsolás gombot legalább 3 másodpercig lenyomva kapcsolja be az UPS-t. Töltse újra az UPS-t. Csatlakoztassa a tápfeszültség kábelt előírásszerűen. Csatlakoztassa a tápfeszültség kábelt előírásszerűen. Cserélje ki a biztosítékot (lásd a 4.2. fejezetet). Ez így normális. Ha sokáig fennmarad ez az állapot, forduljon az áramszolgáltatóhoz. Válassza le a kevésbé fontos eszközöket. Töltse újra az UPS-t. Töltse újra az UPS-t. Csökkentse a csatlakoztatott terhelést. Ha ezek után még mindig problémákba ütközik, kérjük, forduljon a Trust Ügyfélszolgálati Központok valamelyikéhez. E használati útmutató hátoldalán további információkat talál. Kérjük, álljon készen a következő információk megadására: A termék cikkszáma: (400-as típus), (500-as típus), (600- as típus) és (800-as típus). Megfelelő leírás arról, hogy mi nem működik. Pontos leírás arról, hogy mikor fordulnak elő a problémák. 6

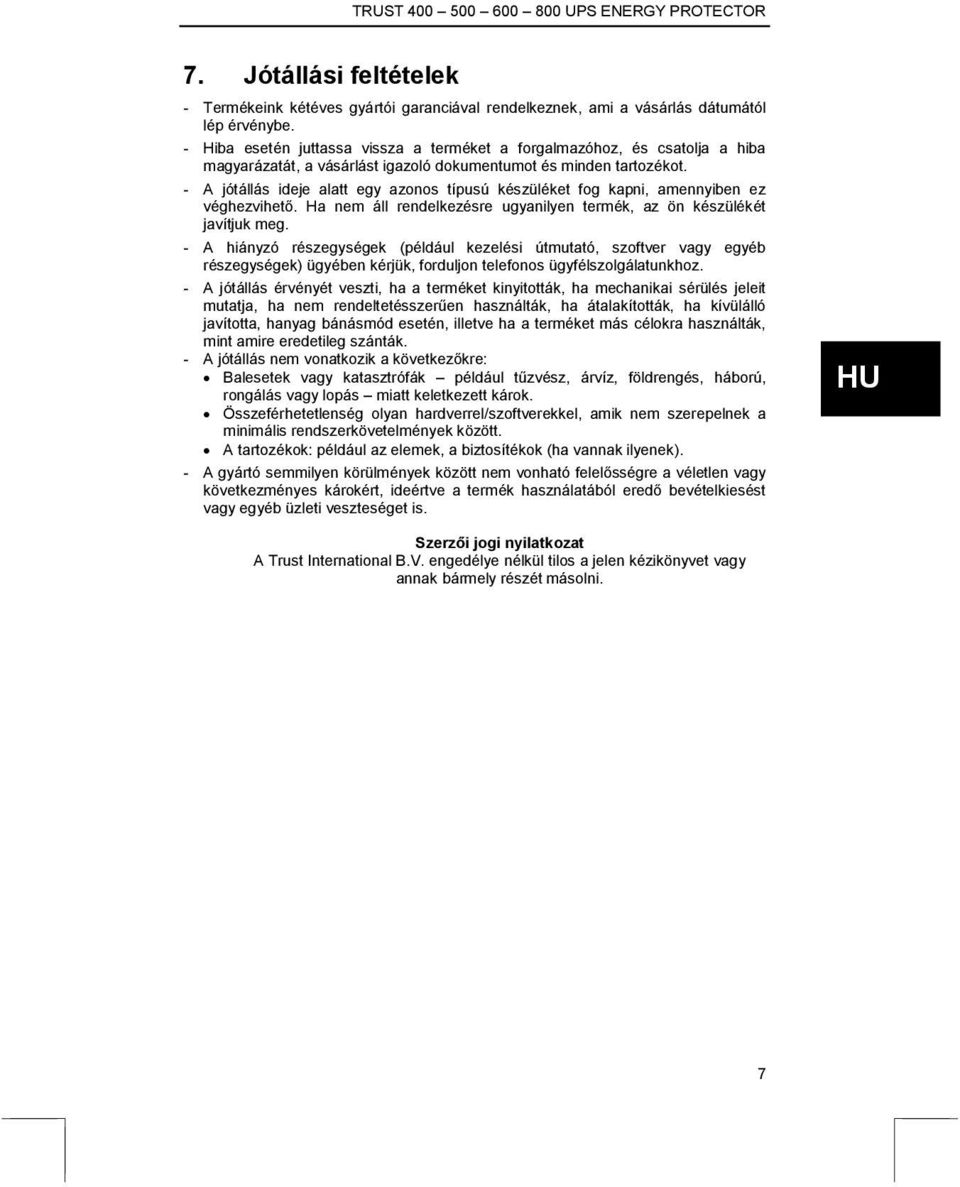

10 7. Jótállási feltételek - Termékeink kétéves gyártói garanciával rendelkeznek, ami a vásárlás dátumától lép érvénybe. - Hiba esetén juttassa vissza a terméket a forgalmazóhoz, és csatolja a hiba magyarázatát, a vásárlást igazoló dokumentumot és minden tartozékot. - A jótállás ideje alatt egy azonos típusú készüléket fog kapni, amennyiben ez véghezvihető. Ha nem áll rendelkezésre ugyanilyen termék, az ön készülékét javítjuk meg. - A hiányzó részegységek (például kezelési útmutató, szoftver vagy egyéb részegységek) ügyében kérjük, forduljon telefonos ügyfélszolgálatunkhoz. - A jótállás érvényét veszti, ha a terméket kinyitották, ha mechanikai sérülés jeleit mutatja, ha nem rendeltetésszerűen használták, ha átalakították, ha kívülálló javította, hanyag bánásmód esetén, illetve ha a terméket más célokra használták, mint amire eredetileg szánták. - A jótállás nem vonatkozik a következőkre: Balesetek vagy katasztrófák például tűzvész, árvíz, földrengés, háború, rongálás vagy lopás miatt keletkezett károk. Összeférhetetlenség olyan hardverrel/szoftverekkel, amik nem szerepelnek a minimális rendszerkövetelmények között. A tartozékok: például az elemek, a biztosítékok (ha vannak ilyenek). - A gyártó semmilyen körülmények között nem vonható felelősségre a véletlen vagy következményes károkért, ideértve a termék használatából eredő bevételkiesést vagy egyéb üzleti veszteséget is. HU Szerzői jogi nyilatkozat A Trust International B.V. engedélye nélkül tilos a jelen kézikönyvet vagy annak bármely részét másolni. 7

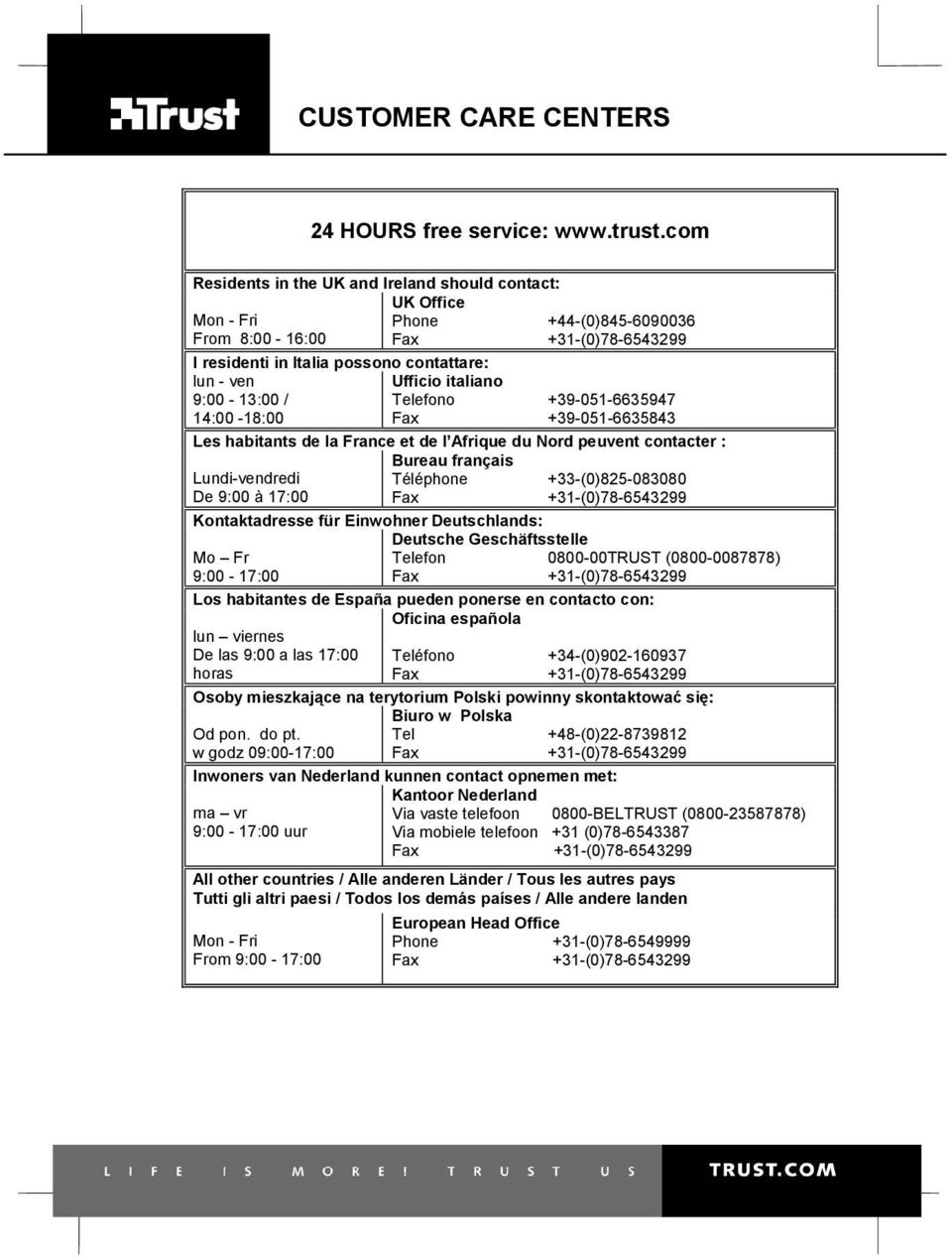

11 CUSTOMER CARE CENTERS 24 HOURS free service: Residents in the UK and Ireland should contact: Mon - Fri From 8:00-16:00 UK Office Phone +44-(0) I residenti in Italia possono contattare: lun - ven 9:00-13:00 / Ufficio italiano Telefono :00-18:00 Fax Les habitants de la France et de l Afrique du Nord peuvent contacter : Lundi-vendredi De 9:00 à 17:00 Bureau français Téléphone +33-(0) Kontaktadresse für Einwohner Deutschlands: Mo Fr 9:00-17:00 Deutsche Geschäftsstelle Telefon TRUST ( ) Los habitantes de España pueden ponerse en contacto con: Oficina española lun viernes De las 9:00 a las 17:00 Teléfono +34-(0) horas Osoby mieszkające na terytorium Polski powinny skontaktować się: Od pon. do pt. w godz 09:00-17:00 Biuro w Polska Tel +48-(0) Inwoners van Nederland kunnen contact opnemen met: ma vr 9:00-17:00 uur Kantoor Nederland Via vaste telefoon 0800-BELTRUST ( ) Via mobiele telefoon +31 (0) All other countries / Alle anderen Länder / Tous les autres pays Tutti gli altri paesi / Todos los demás países / Alle andere landen Mon - Fri From 9:00-17:00 European Head Office Phone +31-(0)
