2 3 PORT USB 2.0 CARDBUS GR DK SE Köszönjük a vásárlást. Regisztrálja a terméket az internetes oldalunkon a címen, hogy jogosult legyen az optimális garanciára és szerviztámogatásra. Automatikusan tájékoztatást kap az Ön által használt és egyéb Trust termékek fejlesztéseiről. CZ SK

3 3 PORT USB 2.0 CARDBUS Fig. 1 Fig. 2

4 Útmutató az eszköz használatba vételéhez Fejezet 1. Telepítés Windows alatt (4.1) 2. Telepítés Mac OS 9.x / 10.x alatt (4.3) 3. Telepítés utáni ellenőrzés (5) 4. Tájékoztató az USB használatáról (6)! 1. Bevezetés Ez a kezelési útmutató a TRUST 3 PORT USB 2.0 CARDBUS használói számára készült. A TRUST USB 2.0 Cardbus segítségével USB-eszközök pl. USB webkamera, USB lapolvasó stb. csatlakoztathatók a számítógéphez. Az USB 2.0 csatlakozóval ellátott rendszerek adatátviteli sebessége a 480 Mbps-ot is elérheti. 2. Biztonság Használat előtt figyelmesen olvassa el az alábbi biztonsági előírásokat. - A Trust 3 PORT USB 2.0 CARDBUS nem igényel semmilyen különösebb karbantartást. A burkolat tisztításához használjon puha, kissé benedvesített törlőkendőt. - Az eszköz tisztításához ne használjon agresszív vegyületeket (pl. benzint)! Ezek károsíthatják az anyagát. - Ne merítse folyadékba! Ez veszélyes lehet, és károsítja az eszközt. Ne használja az eszközt víz közelében! - Az eszközt tilos saját kezűleg javítani 3. Megfelelőség Ez az eszköz teljesíti a vonatkozó európai irányelvek alapvető követelményeit és azok egyéb vonatkozó kikötéseit. A Megfelelőségi nyilatkozat (DoC) a honlapon érhető e 4. Telepítés 4.1. A Cardbus telepítése Windows 98 SE / Windows ME / Windows 2000 / Windows XP operációs rendszer alatt Megjegyzés: Az illesztőprogramokat az USB 2.0 Cardbus csatlakoztatása előtt kell telepíteni. Megjegyzés: A hardver telepítésének ideje alatt tartsa kéznél a Windows CD-ROMot. Megjegyzés: A Trust 3 Port USB 2.0 Cardbus csak Windows 98 SE és a későbbi Windows-verziók alatt működik. Megjegyzés: Ügyeljen arra, hogy (a Windows kivételével) minden más program be legyen zárva a telepítés ideje alatt. A Trust 3 Port USB 2.0 Cardbus telepítéséhez az alábbi lépéseket kell végrehajtania: 1. Indítsa el a Windowst. 1

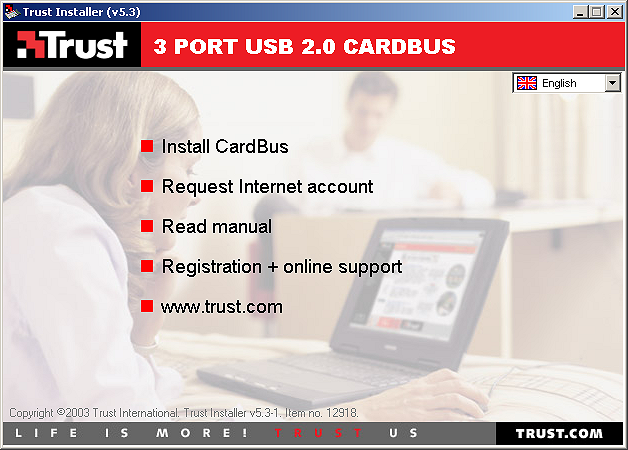

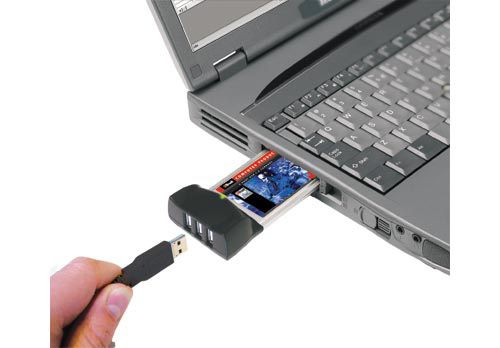

5 2. Helyezze be a CD-ROM-ot a CD-ROM meghajtóba. Megjelenik a Trust Software Installer ablak (lásd az 1. ábrát). 3. A telepítés elindításához kattintson az Install CardBus (A CardBus telepítése) gombra. 4. Kövesse a képernyőn megjelenő utasításokat. 5. A program a telepítést követően megkérdezi, szeretné-e újraindítani számítógépet. Válassza a Yes, I want to restart my computer now (Igen, szeretném újraindítani a számítógépet) opciót, majd kattintson a Close (Bezárás) gombra Az USB 2.0 Cardbus csatlakoztatása a PCMCIA bővítőhelyhez Megjegyzés: A 3 Port USB 2.0 Cardbus eszközt elegendő csatlakoztatni, és már működik is. Ez azt jelenti, hogy a Cardbus akkor is csatlakoztatható és eltávolítható, amikor a számítógép be van kapcsolva. Az USB 2.0 Cardbus az illesztőprogram telepítését követően csatlakoztatható a számítógép egyik PCMCIA bővítőhelyéhez. A telepítés lépései a következők: 1. Indítsa el a Windowst. 2. Illessze a Cardbust a számítógép egyik szabad PCMCIA bővítőhelyébe (lásd a 2. ábrát). 3. A Windows észleli az új hardvert, és automatikusan telepíti az USB 2.0 Cardbus illesztőprogramját. Megjegyzés: Amikor a Cardbust Windows 2000 vagy Windows XP alatt telepíti, megjelenik egy üzenet, amely szerint nem található az illesztőprogram digitális aláírása. A számítástechnika gyors fejlődése következtében nem mindig lehetséges időben aláíratni a legfrissebb illesztőprogramokat. Az illesztőprogram elfogadásához kattintson az Igen vagy a Telepítés folytatása gombra, és folytassa a telepítést A Cardbus telepítése Mac OS 9.x / 10.x alatt Megjegyzés: Az illesztőprogramokat az USB 2.0 Cardbus csatlakoztatása előtt kell telepíteni. Megjegyzés: A 3 Port USB 2.0 Cardbus csak Mac OS 9.x és Mac OS 10.x rendszerekkel működik. Megjegyzés: Ügyeljen arra, hogy (a MAC OS kivételével) minden más program be legyen zárva a telepítés ideje alatt Telepítés Mac OS 9.x alatt Mac OS 9.x alatt nem szükséges illesztőprogramot telepíteni. Illessze a 3 PORT USB CARDBUS-t egy szabad PCMCIA bővítőhelybe. Az operációs rendszer automatikusan érzékeli. Egy USB ikon fog megjelenni az íróasztalon Telepítés Mac OS 10.x alatt 1. Indítsa el a Mac OS 10.x operációs rendszert. 2. Helyezze be a CD-ROM-ot a CD-ROM meghajtóba. Az íróasztalon megjelenik a Tr12918_v2 elnevezésű CD-ROM ikon. 3. Kattintson kétszer a CD-ROM ikonra. 4. Kattintson kétszer a Mac mappára. Ebben a mappában található az USB2EHCI_V107IMG.BIN fájl. 5. Húzza a fájlt az íróasztalra, és kattintson rá kétszer. Egy USB2HCI_v107 nevű fájl jelenik meg az íróasztalon. 6. A telepítés elindításához kattintson kétszer az USB2EHCI_v107 fájlra. 2

6 7. Válassza ki az illesztőprogram telepítési helyét (a kötetet), majd kattintson a Proceed (Tovább) gombra. 8. A telepítés elindításához kattintson az Install (Telepítés) gombra. 9. Amikor befejeződik a telepítés, megjelenik egy ablak, ami tájékoztatja, hogy a telepítés sikeres volt. 10. Illessze a TRUST 3 PORT USB2.0 CARDBUS -t egy szabad PCMCIA bővítőhelybe. 5. Telepítés utáni ellenőrzés 5.1. Windows (98 SE / ME / 2000 / XP) A Trust 3 Port USB 2.0 Cardbus Windows alatti telepítése után a következőket találja meg és ellenőrizheti a számítógépen: Start Beállítások Vezérlőpult". Kattintson kétszer a Rendszer" ikonra, és válassza ki az Eszközkezelő" fület. - USB-vezérlők NEC PCI -> USB bővített állomásvezérlő - USB-vezérlők NEC PCI -> USB nyílt állomásvezérlő - USB-vezérlők NEC PCI -> USB nyílt állomásvezérlő - USB-vezérlők USB 2.0 gyökérhub eszköz Megjegyzés: A fent megadott adatok az USB-eszköztől és az operációs rendszertől függően eltérőek lehetnek. Megjegyzés: A különböző operációs rendszerek esetében eltérő lehet a Vezérlőpult"-ban a telepítési hely vagy a név. Megjegyzés: Ha a Cardbust helyesen illesztették a PCMCIA bővítőhelybe, az USB 2.0 Cardbuson lévő LED világítani kezd Mac OS 9.x A Trust 3 Port USB 2.0 Cardbus Mac OS 9.x alatti telepítése után a következőket találja meg és ellenőrizheti a számítógépen: 1. Az ablak bal felső sarkában kattintson az Apple (Alma) ikonra. 2. Válassza az Apple System Profile (Apple rendszerjellemzők) pontot. 3. Kattintson a Device Volumes (Eszközkötetek) fülre. 4. Itt található az USB-eszköz. Az eszköz melletti nyílra kattintva jelenítheti meg az USB-eszköz részletesebb adatait. 6. Tájékoztató az USB használatáról Ha az egyik USB 2.0 Cardbus portot USB 1.1-es eszközzel használja, a rendszer a másik két port sebességét is automatikusan az USB 1.1 port sebességéhez igazítja. Ne feledje, hogy a cardbus bővítőhely használata esetén az USB-eszközök számára rendelkezésre álló energiamennyiség korlátozott. Előfordulhat például, hogy egy (sok energiát igénylő) USB lapolvasó és egy másik USB-eszköz együttes használatakor az egyik vagy mindkét eszköz hibásan működik. Ilyenkor egyszerre csak egy eszköz használható. Ha ez bekövetkezik, az USB 2.0 Cardbuson lévő LED egyáltalán nem kezd el világítani, vagy halványabban világít. 3

7 7. Hibaelhárítás Módszer 1. Olvassa el az alábbiakban ismertetett megoldásokat. 2. Nézze meg az interneten a naprakész GYIK-okat! (gyakran ismételt kérdéseket, angol rövidítéssel FAQ-kat), illesztőprogramokat és kezelési útmutatókat ( Probléma Ok Lehetséges megoldás A Cardbust nem észleli a rendszer. A Cardbus hibásan lett telepítve. A kártyán nem gyullad ki a LED. A kártyát rosszul illesztették be. Rossz Windows verziót használ. A Windows 98, a Windows ME, a Windows 2000 és a Windows XP alapesetben nem támogatja az USB 2.0-t. Rossz Mac OS-t használ. Mac OS 10.x alatt nem telepített illesztőprogramot. A kártyát rosszul illesztették be. Az illesztőprogram hibásan lett telepítve. Nyomja a Cardbust szilárdan a PCMCIA bővítőhelybe. Az USB 2.0-t teljes körűen csak a Windows 98 Second Editionnel kezdődő verziók támogatják. Frissítse a rendszerét. Töltse le az USB 2.0 frissítést a helyről. A 3 Port USB 2.0 Cardbus csak Mac OS 9.x és Mac OS 10.x rendszerekkel működik. Telepítse az illesztőprogramot a fejezetben leírtak szerint. Nyomja a Cardbust szilárdan a PCMCIA bővítőhelybe. Telepítse az illesztőprogramot. Windows esetén lásd a 4.2, Mac OS esetén a 4.3. fejezetet. A csatlakoztatott USB-eszközt nem észleli a rendszer. Az USB 2.0 eszköz nem az optimális sebességen működik. Az USB-kábelt helytelenül csatlakoztatták. Az USB-eszköznek saját illesztőprogramja van, és azt nem telepítették. Az USB-eszközök USB 2.0 kábellel működnek az optimális sebességen. Csatlakoztassa az USB-kábelt a helyes módon. Telepítse az USB-eszközhöz tartozó illesztőprogramot. Olvassa el az eszközzel szállított kezelési útmutatót is. Használjon USB 2.0 kábelt. 4

8 Az USB-re vonatkozó további információk végett látogasson el a oldalra. Ha ezek után még mindig problémákba ütközik, kérjük, forduljon a Trust Ügyfélszolgálati Központok valamelyikéhez. E használati útmutató hátoldalán további információkat talál. Kérjük, álljon készen a következő információk megadására: A termék cikkszáma: Megfelelő leírás arról, hogy mi nem működik. Pontos leírás arról, hogy mikor fordulnak elő a problémák. 7. Szavatossági feltételek - Termékeinkre két éves gyártási szavatosság érvényes, amely a vásárlás napján lép életbe. - Ha a termék hibás, vigye vissza az eladónak és mutassa be a meghibásodás okát, a vásárlás bizonyítékát és az összes tartozékot. - A szavatossági idő alatt egy ugyanolyan típusú modellt kap, feltéve, hogy ilyen rendelkezésre áll. Ha már nem kapható ugyanolyan modell, akkor az Ön termékét megjavítjuk.. - Kérjük, hiányzó alkatrészek esetén (mint például használati utasítás, szoftver vagy egyéb alkatrészek) vegyék fel a kapcsolatot ügyfélszolgálatunkkal (help desk). - A szavatosság érvénytelenné válik, ha a terméket felnyitották, ha mechanikai sérülés esete áll fenn, ha a terméket nem megfelelően használták, ha változtatásokat eszközöltek a terméken, ha a terméket harmadik fél javította, hanyagság esetén, illetve ha a terméket nem az eredeti rendeltetési céljára használták. - Nem tartoznak a szavatosság körébe az alábbiak: Balesetek vagy szerencsétlenségek, mint például, tűz, árvíz, földrengés, háború, vandalizmus vagy lopás által okozott károsodás. Más egyéb hardverrel / szoftverrel való inkompatibilitás, amelyeket nem jelöltek meg a minimális rendszer-követelményekben. Tartozékok, mint például elemek, biztosítékok (ha vannak ilyenek). - A gyártó semmilyen körülmények között nem tehető felelőssé olyan esetleges vagy következményes kárért (beleértve a jövedelem-kiesést, vagy az egyéb kereskedelmi veszteségeket is), amelyek a jelen termék használatából fakadnak Szerzői jogi nyilatkozat A Trust International B.V. engedélye nélkül tilos a jelen kézikönyvet vagy annak bármely részét másolni. 5
