1 A talajművelés eszközei és géprendszere I. Szántás

2 Mezőgazdaság a XVIII. században

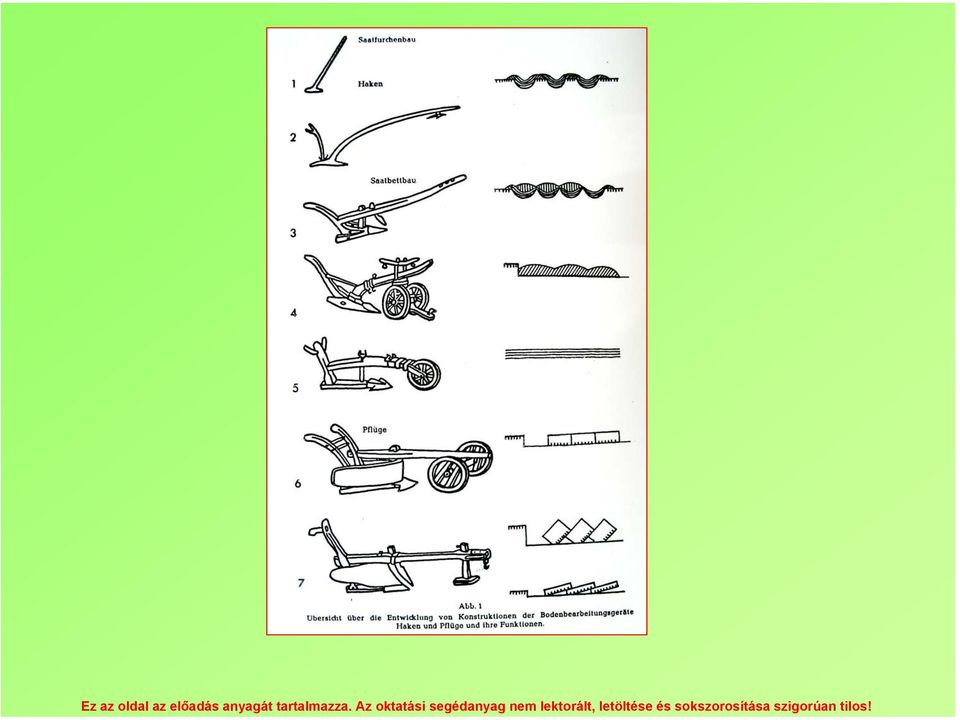

3

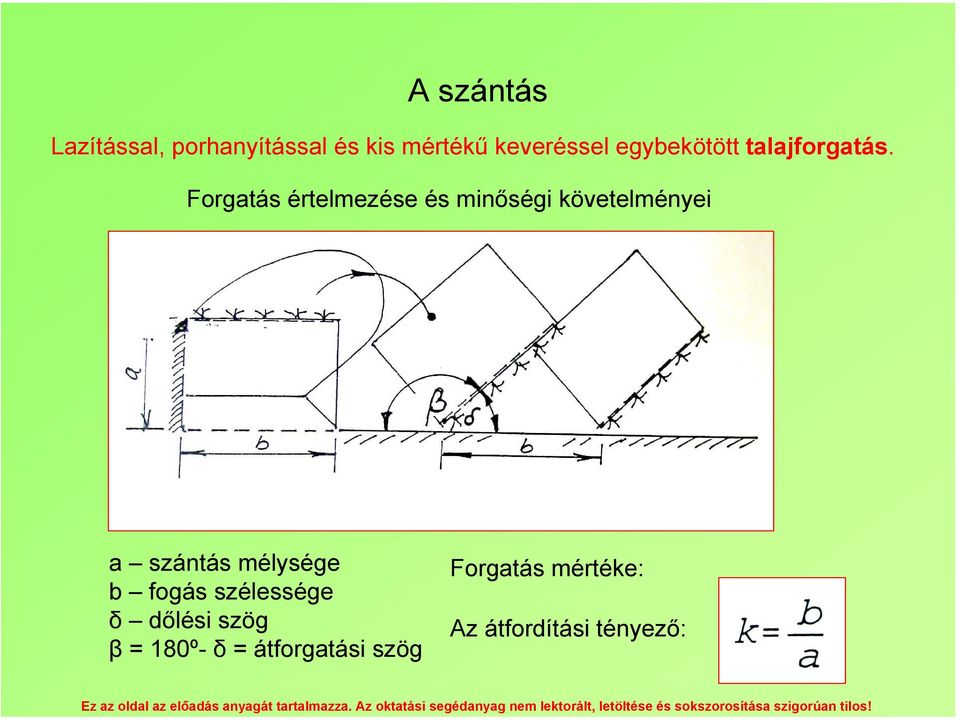

4 A szántás Lazítással, porhanyítással és kis mértékű keveréssel egybekötött talajforgatás. Forgatás értelmezése és minőségi követelményei a szántás mélysége b fogás szélessége δ dőlési szög β = 180º- δ = átforgatási szög Forgatás mértéke: Az átfordítási tényező:

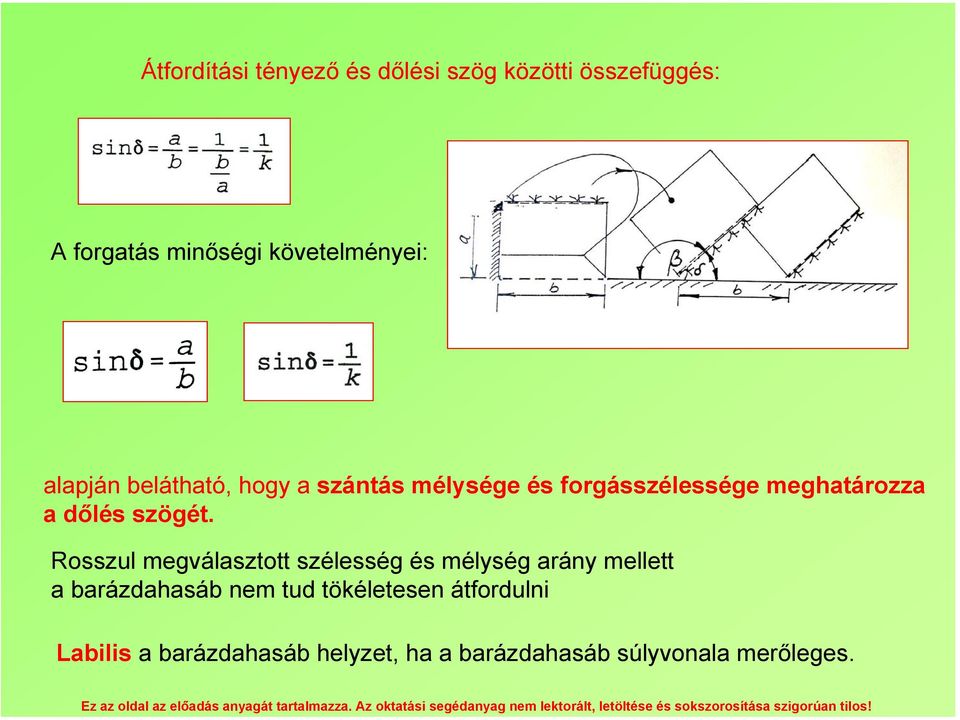

5 Átfordítási tényező és dőlési szög közötti összefüggés: A forgatás minőségi követelményei: alapján belátható, hogy a szántás mélysége és forgásszélessége meghatározza a dőlés szögét. Rosszul megválasztott szélesség és mélység arány mellett a barázdahasáb nem tud tökéletesen átfordulni Labilis a barázdahasáb helyzet, ha a barázdahasáb súlyvonala merőleges.

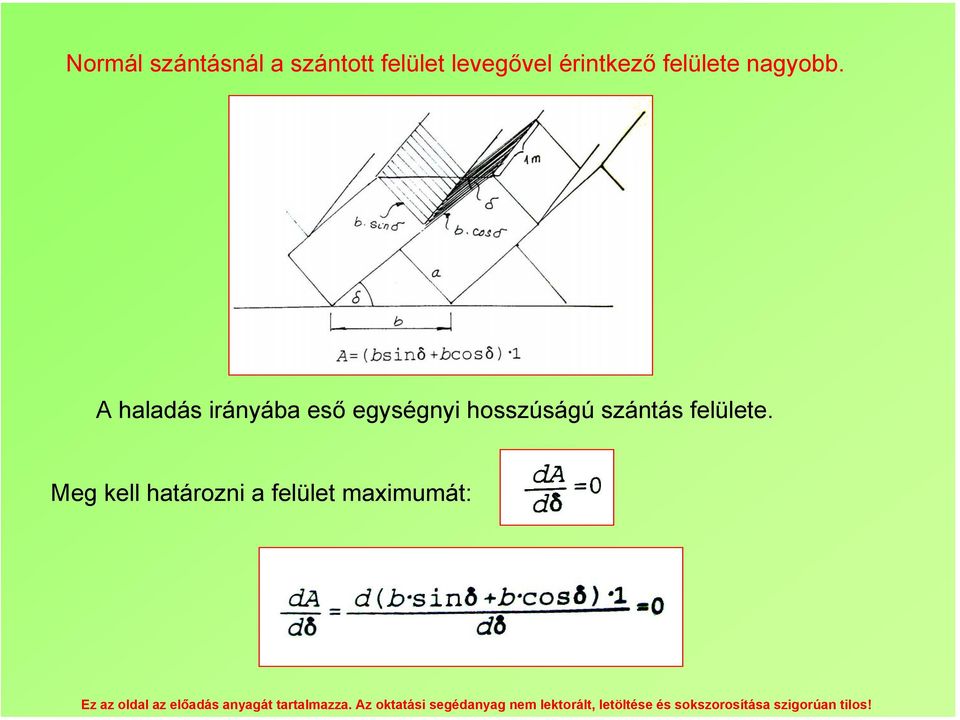

6 Normál szántásnál a szántott felület levegővel érintkező felülete nagyobb. A haladás irányába eső egységnyi hosszúságú szántás felülete. Meg kell határozni a felület maximumát:

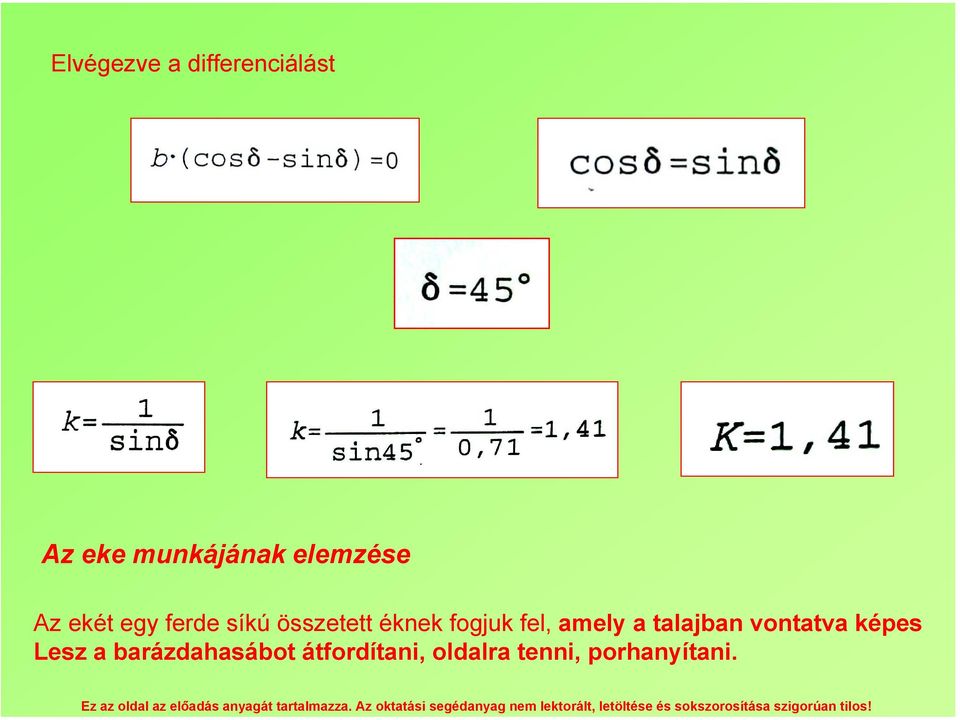

7 Elvégezve a differenciálást Az eke munkájának elemzése Az ekét egy ferde síkú összetett éknek fogjuk fel, amely a talajban vontatva képes Lesz a barázdahasábot átfordítani, oldalra tenni, porhanyítani.

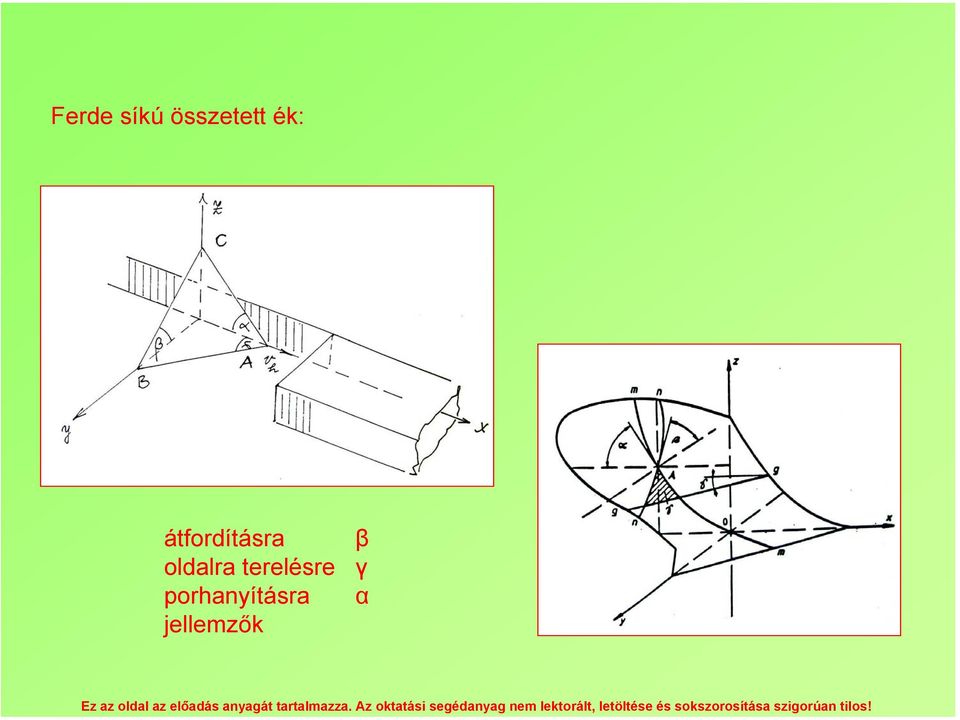

8 Ferde síkú összetett ék: átfordításra oldalra terelésre porhanyításra jellemzők β γ α

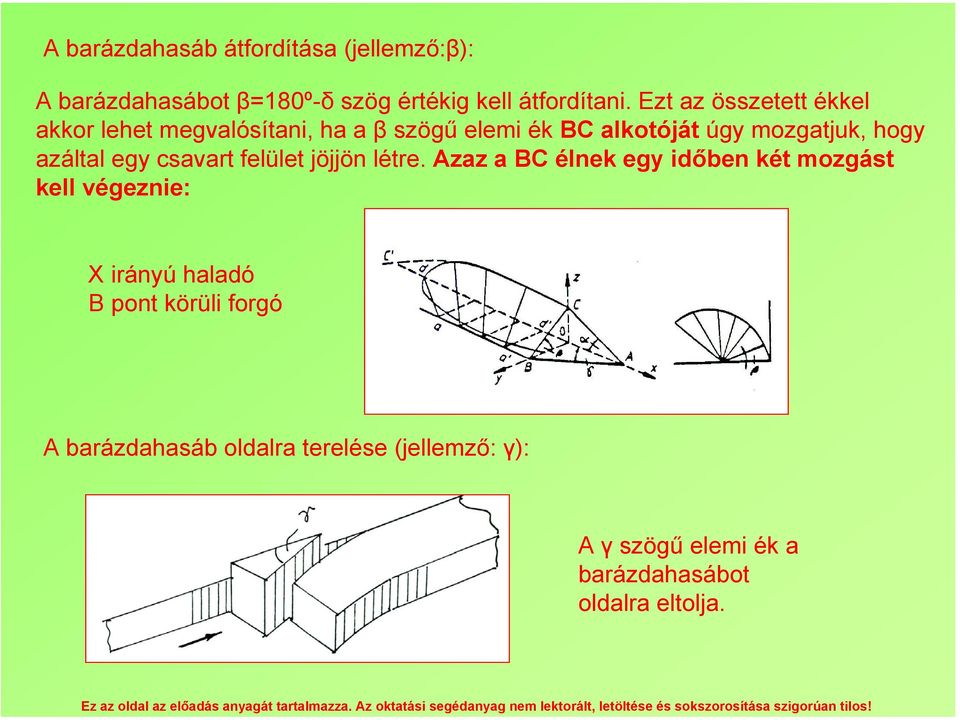

9 A barázdahasáb átfordítása (jellemző:β): A barázdahasábot β=180º-δ szög értékig kell átfordítani. Ezt az összetett ékkel akkor lehet megvalósítani, ha a β szögű elemi ék BC alkotóját úgy mozgatjuk, hogy azáltal egy csavart felület jöjjön létre. Azaz a BC élnek egy időben két mozgást kell végeznie: X irányú haladó B pont körüli forgó A barázdahasáb oldalra terelése (jellemző: γ): A γ szögű elemi ék a barázdahasábot oldalra eltolja.

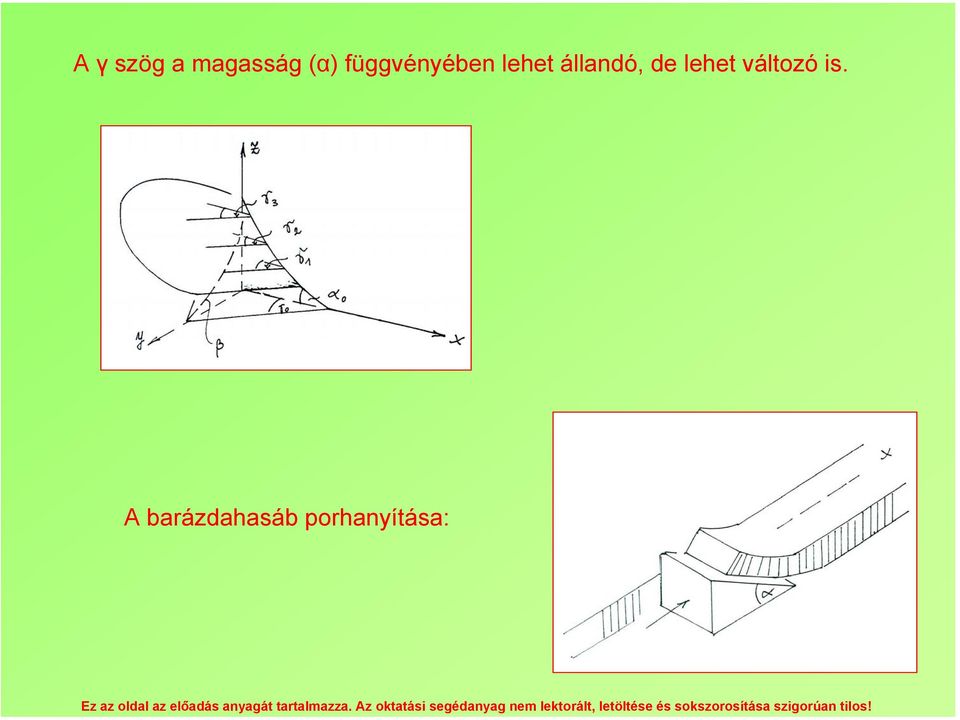

10 A γ szög a magasság (α) függvényében lehet állandó, de lehet változó is. A barázdahasáb porhanyítása:

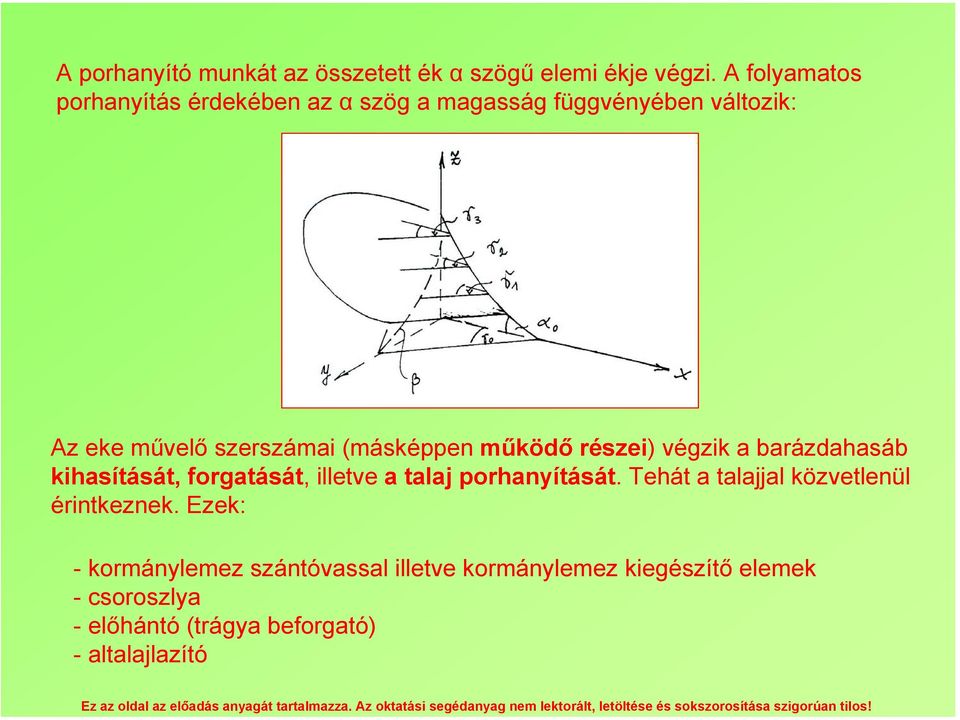

11 A porhanyító munkát az összetett ék α szögű elemi ékje végzi. A folyamatos porhanyítás érdekében az α szög a magasság függvényében változik: Az eke művelő szerszámai (másképpen működő részei) végzik a barázdahasáb kihasítását, forgatását, illetve a talaj porhanyítását. Tehát a talajjal közvetlenül érintkeznek. Ezek: - kormánylemez szántóvassal illetve kormánylemez kiegészítő elemek - csoroszlya -előhántó (trágya beforgató) - altalajlazító

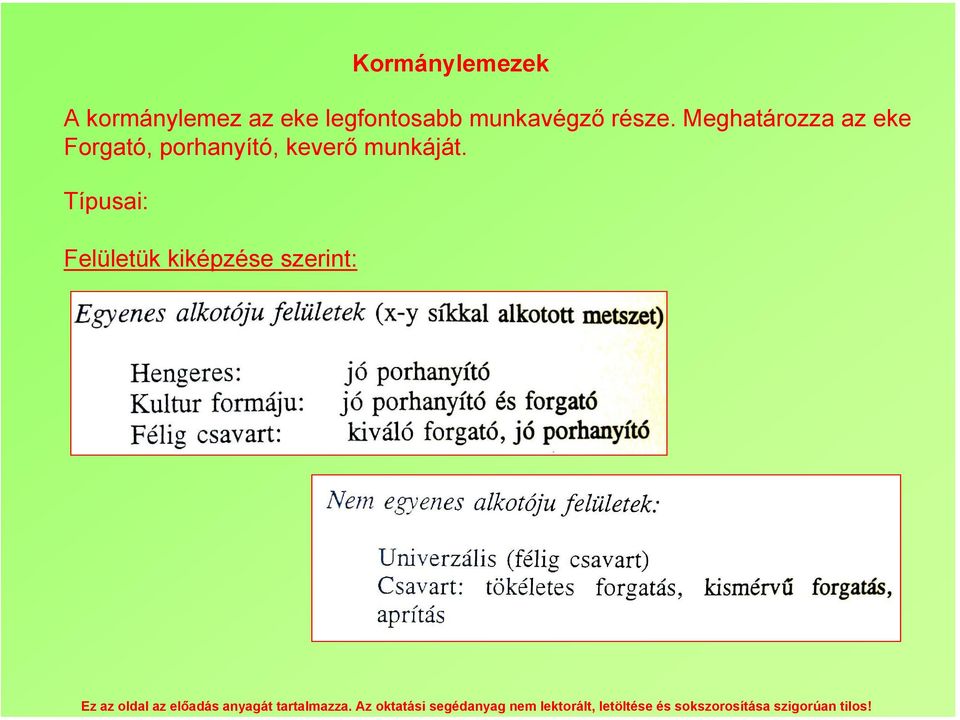

12 Kormánylemezek A kormánylemez az eke legfontosabb munkavégző része. Meghatározza az eke Forgató, porhanyító, keverő munkáját. Típusai: Felületük kiképzése szerint:

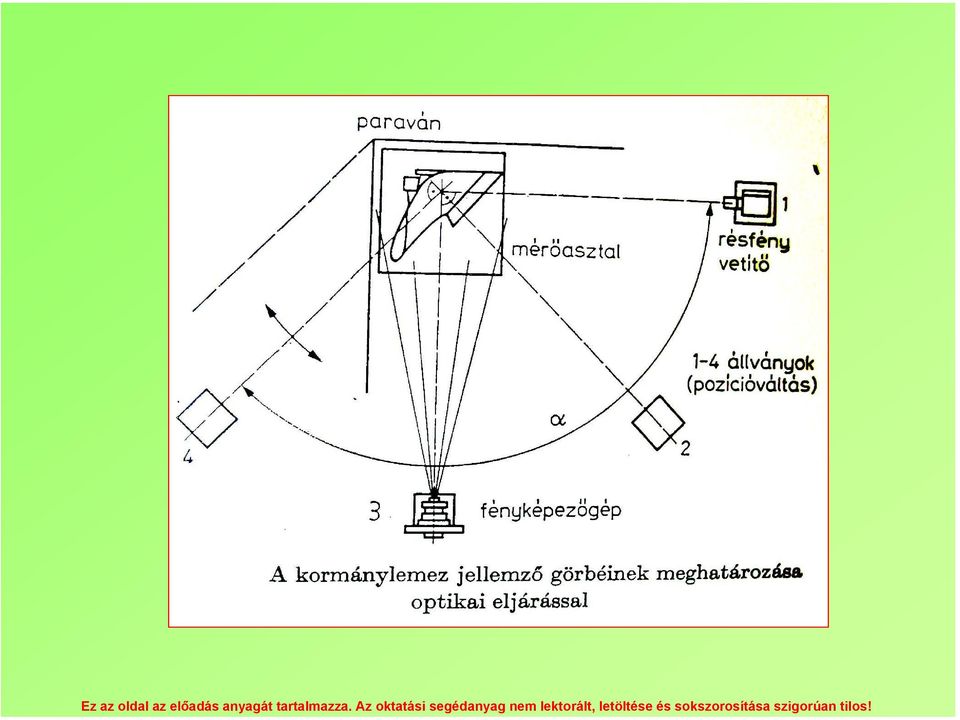

13

14 Hengeres kormánylemez Jellemzői: [X Y] síkmetszetek (alkotói) egyenesek Az alkotók és haladási irány közötti szög állandó a magasság függvényében Kultúr kormánylemez: felülete hengerszerű. A könnyű műveletű homok- és az igen Nehezen művelhető agyagtalajok kivételével minden talaj számára alkalmas;kisebb Sebesség esetén lekerekített ormokat, gyorsabb műveléskor sima szántási felületet Hagy hátra. 6 km/h sebességnél gyorsabb szántásra kevésbé alkalmas, ezért Hazánkban csak néhány régi ekén találhatók.

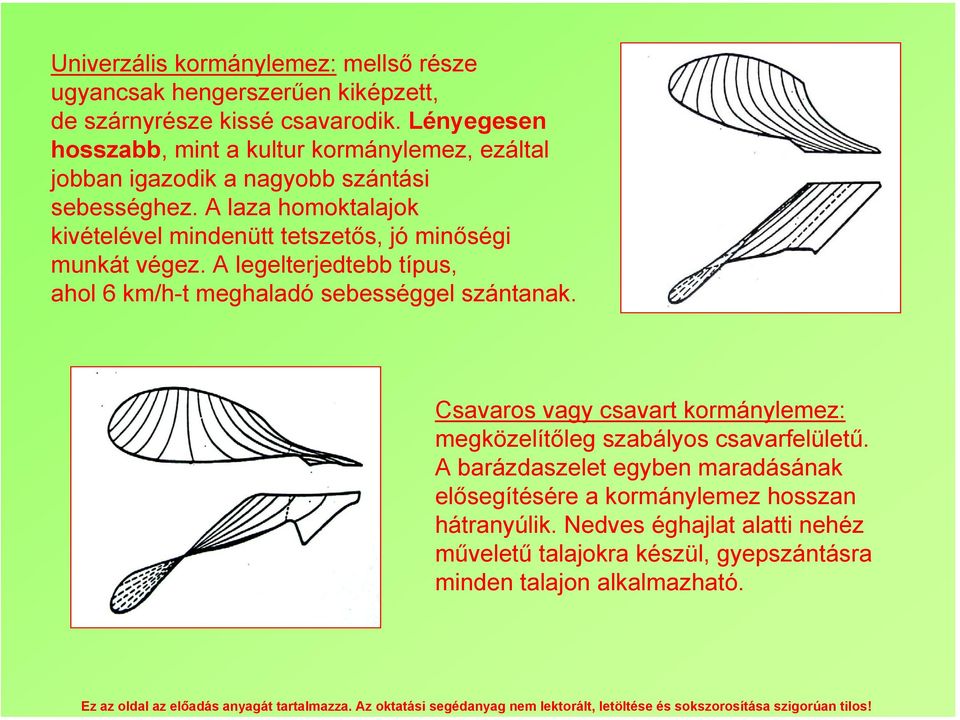

15 Univerzális kormánylemez: mellső része ugyancsak hengerszerűen kiképzett, de szárnyrésze kissé csavarodik. Lényegesen hosszabb, mint a kultur kormánylemez, ezáltal jobban igazodik a nagyobb szántási sebességhez. A laza homoktalajok kivételével mindenütt tetszetős, jó minőségi munkát végez. A legelterjedtebb típus, ahol 6 km/h-t meghaladó sebességgel szántanak. Csavaros vagy csavart kormánylemez: megközelítőleg szabályos csavarfelületű. A barázdaszelet egyben maradásának elősegítésére a kormánylemez hosszan hátranyúlik. Nedves éghajlat alatti nehéz műveletű talajokra készül, gyepszántásra minden talajon alkalmazható.

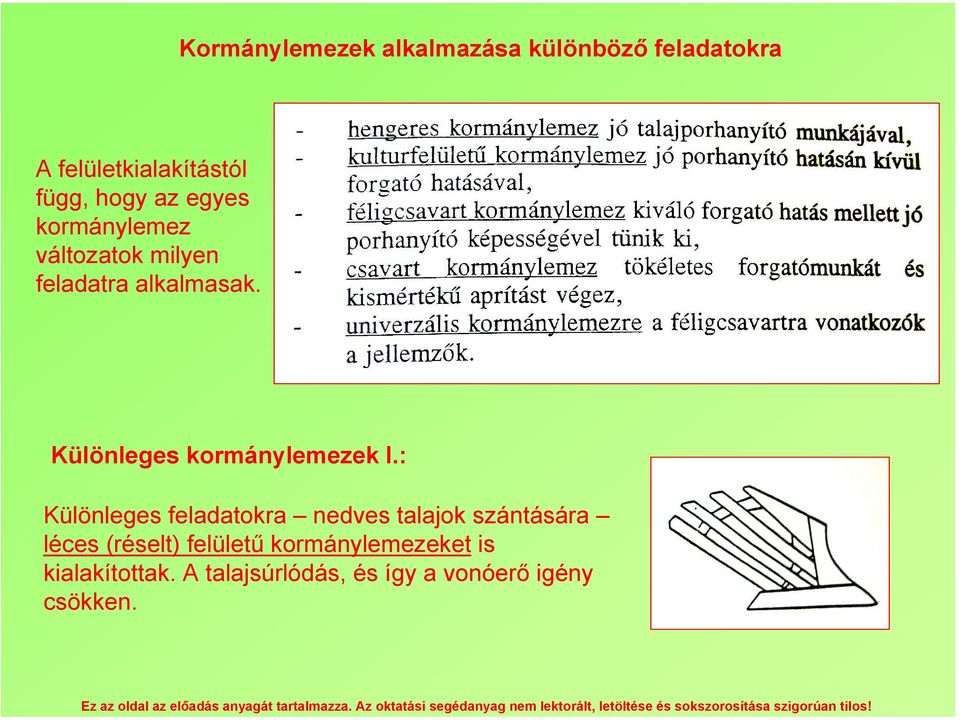

16 Kormánylemezek alkalmazása különböző feladatokra A felületkialakítástól függ, hogy az egyes kormánylemez változatok milyen feladatra alkalmasak. Különleges kormánylemezek I.: Különleges feladatokra nedves talajok szántására léces (réselt) felületű kormánylemezeket is kialakítottak. A talajsúrlódás, és így a vonóerő igény csökken.

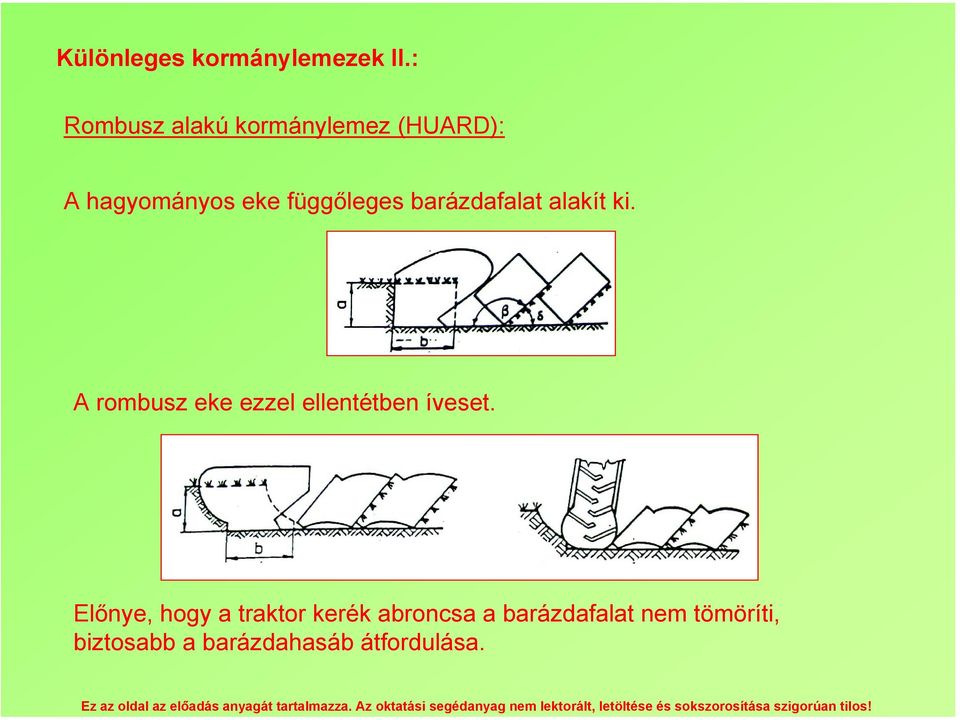

17 Különleges kormánylemezek II.: Rombusz alakú kormánylemez (HUARD): A hagyományos eke függőleges barázdafalat alakít ki. A rombusz eke ezzel ellentétben íveset. Előnye, hogy a traktor kerék abroncsa a barázdafalat nem tömöríti, biztosabb a barázdahasáb átfordulása.

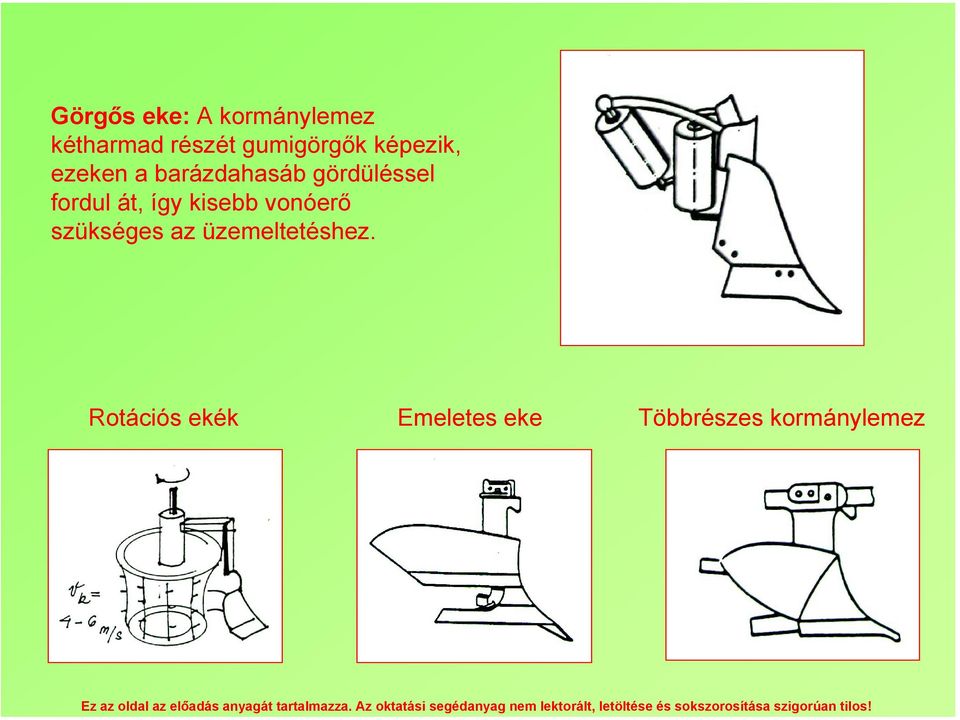

18 Görgős eke: A kormánylemez kétharmad részét gumigörgők képezik, ezeken a barázdahasáb gördüléssel fordul át, így kisebb vonóerő szükséges az üzemeltetéshez. Rotációs ekék Emeletes eke Többrészes kormánylemez

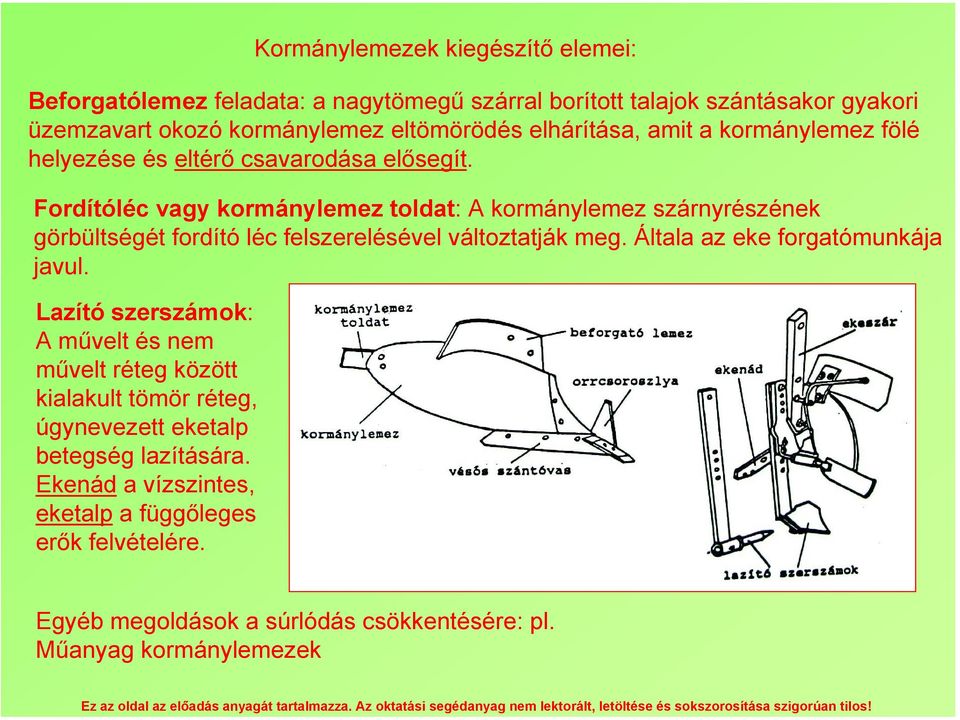

19 Kormánylemezek kiegészítő elemei: Beforgatólemez feladata: a nagytömegű szárral borított talajok szántásakor gyakori üzemzavart okozó kormánylemez eltömörödés elhárítása, amit a kormánylemez fölé helyezése és eltérő csavarodása elősegít. Fordítóléc vagy kormánylemez toldat: A kormánylemez szárnyrészének görbültségét fordító léc felszerelésével változtatják meg. Általa az eke forgatómunkája javul. Lazító szerszámok: A művelt és nem művelt réteg között kialakult tömör réteg, úgynevezett eketalp betegség lazítására. Ekenád a vízszintes, eketalp a függőleges erők felvételére. Egyéb megoldások a súrlódás csökkentésére: pl. Műanyag kormánylemezek

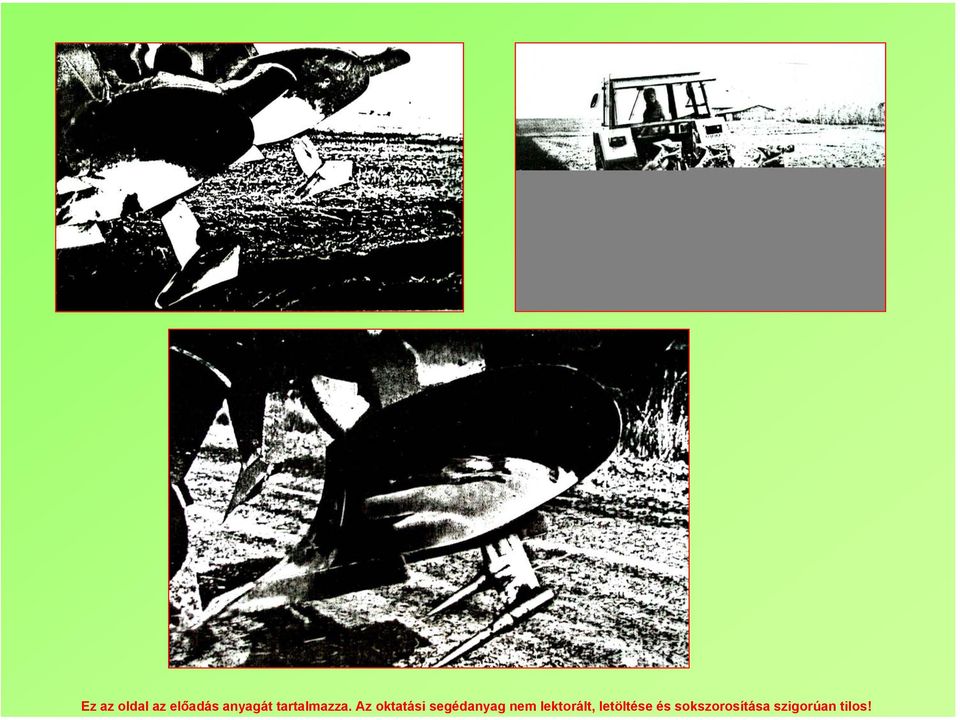

20

21 Acél és műanyag kormánylemez fajlagos vontatási ellenállása középkötött talajon.(fvm MI) Eke vontatási ellenállása k(kpa) Munkasebesség (km/h)

22 Fajlagos vontatási ellenállás különböző kormánylemezeknél (FVM MI) Fajlagos talajellenállás (N/dm2) Talajnedvesség tartalom Munkasebesség (km/h)

23 Kormánylemez és talaj között fellépő súrlódási ellenállás csökkentése folyadék vagy levegő felületre juttatásával

24 Előhántók A főeketest előtt dolgozik. Alkalmazása: mélyszántásnál, gyeptörésnél Lehet gömbsüveg tárcsa is!!

25 Előhántók

26 Szántóvasak A kormánylemez különálló része, amely hézagmentesen kapcsolódik. Feladata a barázdahasáb vízszintes síkú kivágása. Főbb típusai: Trapéz alakú: Orros: Vésős: -egyenes él -laza és középkötött talaj jellemzi -jó behúzó hatású -nehezebben művelhető talaj jellemzi -igen kötött, köves talaj jellemzi Orrcsoroszlyás:

27 Általában: szélessége: 100 mm körül beállítási szöge: γ 0 szántási szélesség: Lazítási szöge: α Élezése: Szántás közben orra és éle kopik a, Hagyományos élezés: a kopott részt kovácstűzben felhevítik és a középső részt kalapálással előre nyújtják, végül megedzik. b, Éltartósítás keményfém felrakással: Ez a szántóvas kopásálló és önélező. Kovácsolni nem lehet.

28 Különböző típusú ekevasak az alapvizsgálat befejezése után Vogel-Noot Hetill Kísérleti példány

29 A vizsgált ekevasak területteljesítménye Területteljesítmény (ha) Ekevasak sorszáma 4 5 IKR VOGEL & NOOT HETILL

30 A csoroszlyák Feladata: a barázdahasáb függőleges síkú kivágása Típusai: - késes: mélyszántó ekék (rigol) - tárcsás - orrcsoroszlyás Késes csoroszlyákat: nagy mélységű ekéken alkalmazzák Tárcsás csoroszlyák: mm átmérőjű, 3 4 mm vastag - csipkézett -sima - hullámos élű tárcsák, amelyek munkamélysége D/3 és a kormánylemeztől oldalra: 10 mm-re, kormánylemez előtt: mm-re járnak.

31 A tárcsás csoroszlya fő méretek rugóterhelés Különböző élkialakítások A tárcsás csoroszlya beállítása

32 Erőgép függesztőrendszer
