Precíziós plazmaíves plazma- és védőgáz modul

Átírás

1 Precíziós plazmaíves plazma- és védőgáz modul Védőgáz modul Plazmagáz modul Használati útmutató (HU)

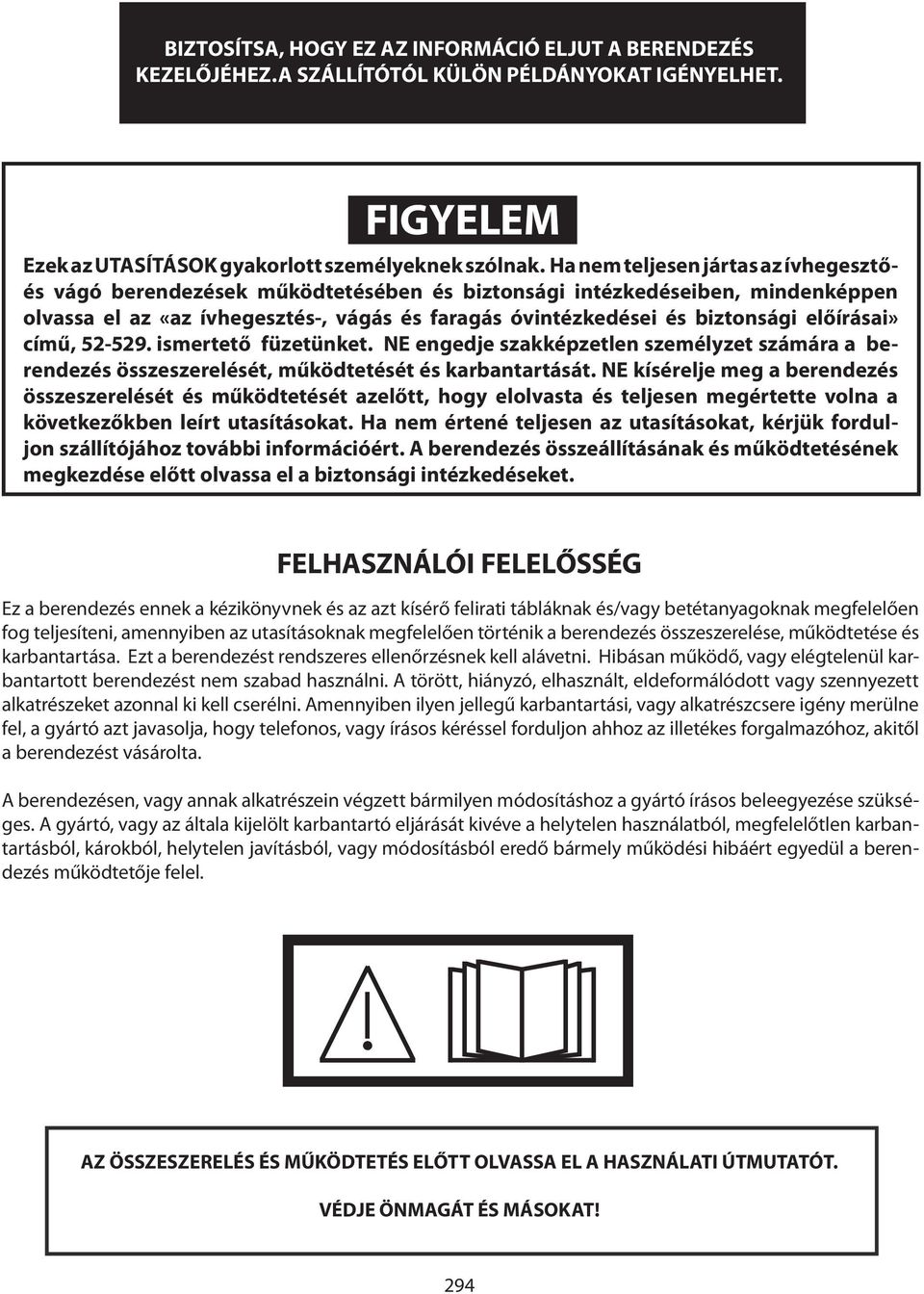

2 BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET. FIGYELEM Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem teljesen jártas az ívhegesztőés vágó berendezések működtetésében és biztonsági intézkedéseiben, mindenképpen olvassa el az «az ívhegesztés-, vágás és faragás óvintézkedései és biztonsági előírásai» című, ismertető füzetünket. NE engedje szakképzetlen személyzet számára a berendezés összeszerelését, működtetését és karbantartását. NE kísérelje meg a berendezés összeszerelését és működtetését azelőtt, hogy elolvasta és teljesen megértette volna a következőkben leírt utasításokat. Ha nem értené teljesen az utasításokat, kérjük forduljon szállítójához további információért. A berendezés összeállításának és működtetésének megkezdése előtt olvassa el a biztonsági intézkedéseket. FELHASZNÁLÓI FELELŐSSÉG Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak megfelelően fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés összeszerelése, működtetése és karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni. Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiányzó, elhasznált, eldeformálódott vagy szennyezett alkatrészeket azonnal ki kell cserélni. Amennyiben ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne fel, a gyártó azt javasolja, hogy telefonos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől a berendezést vásárolta. A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos beleegyezése szükséges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen használatból, megfelelőtlen karbantartásból, károkból, helytelen javításból, vagy módosításból eredő bármely működési hibáért egyedül a berendezés működtetője felel. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! 294

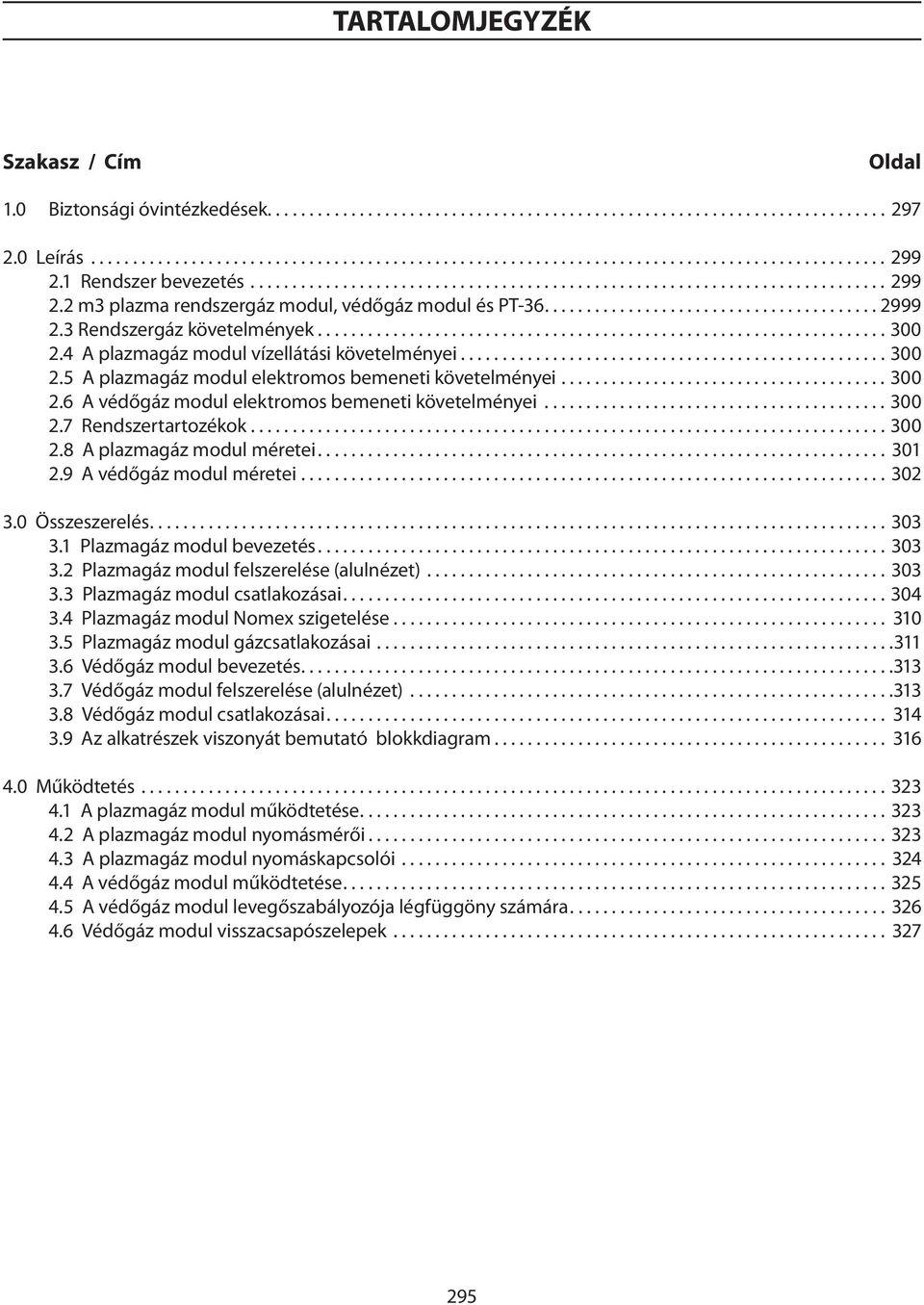

3 TARTALOMJEGYZÉK Szakasz / Cím Oldal 1.0 Biztonsági óvintézkedések Leírás Rendszer bevezetés m3 plazma rendszergáz modul, védőgáz modul és PT Rendszergáz követelmények A plazmagáz modul vízellátási követelményei A plazmagáz modul elektromos bemeneti követelményei A védőgáz modul elektromos bemeneti követelményei Rendszertartozékok A plazmagáz modul méretei A védőgáz modul méretei Összeszerelés Plazmagáz modul bevezetés Plazmagáz modul felszerelése (alulnézet) Plazmagáz modul csatlakozásai Plazmagáz modul Nomex szigetelése Plazmagáz modul gázcsatlakozásai Védőgáz modul bevezetés Védőgáz modul felszerelése (alulnézet) Védőgáz modul csatlakozásai Az alkatrészek viszonyát bemutató blokkdiagram Működtetés A plazmagáz modul működtetése A plazmagáz modul nyomásmérői A plazmagáz modul nyomáskapcsolói A védőgáz modul működtetése A védőgáz modul levegőszabályozója légfüggöny számára Védőgáz modul visszacsapószelepek

4 TARTALOMJEGYZÉK 296

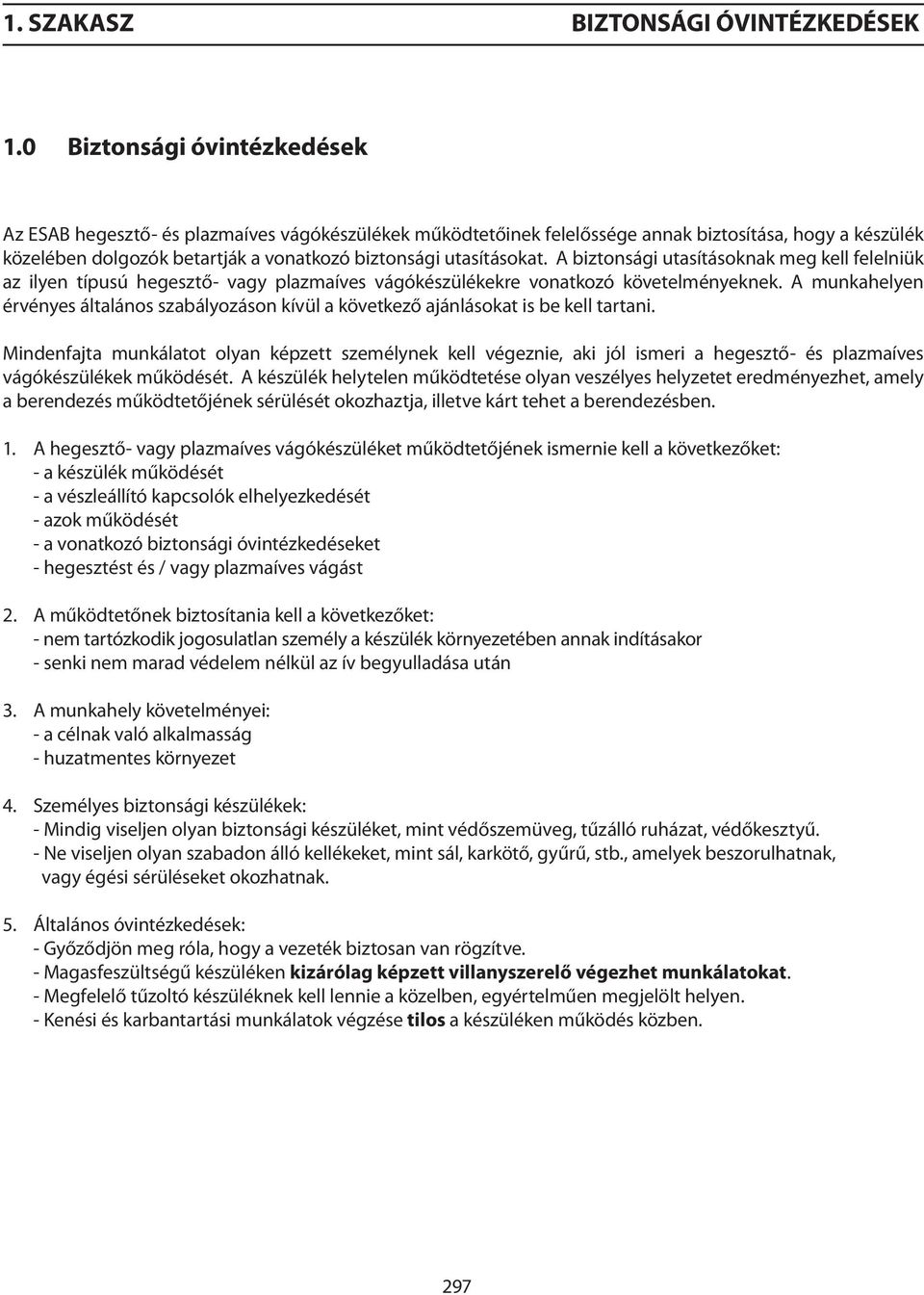

5 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK 1.0 Biztonsági óvintézkedések Az ESAB hegesztő- és plazmaíves vágókészülékek működtetőinek felelőssége annak biztosítása, hogy a készülék közelében dolgozók betartják a vonatkozó biztonsági utasításokat. A biztonsági utasításoknak meg kell felelniük az ilyen típusú hegesztő- vagy plazmaíves vágókészülékekre vonatkozó követelményeknek. A munkahelyen érvényes általános szabályozáson kívül a következő ajánlásokat is be kell tartani. Mindenfajta munkálatot olyan képzett személynek kell végeznie, aki jól ismeri a hegesztő- és plazmaíves vágókészülékek működését. A készülék helytelen működtetése olyan veszélyes helyzetet eredményezhet, amely a berendezés működtetőjének sérülését okozhaztja, illetve kárt tehet a berendezésben. 1. A hegesztő- vagy plazmaíves vágókészüléket működtetőjének ismernie kell a következőket: - a készülék működését - a vészleállító kapcsolók elhelyezkedését - azok működését - a vonatkozó biztonsági óvintézkedéseket - hegesztést és / vagy plazmaíves vágást 2. A működtetőnek biztosítania kell a következőket: - nem tartózkodik jogosulatlan személy a készülék környezetében annak indításakor - senki nem marad védelem nélkül az ív begyulladása után 3. A munkahely követelményei: - a célnak való alkalmasság - huzatmentes környezet 4. Személyes biztonsági készülékek: - Mindig viseljen olyan biztonsági készüléket, mint védőszemüveg, tűzálló ruházat, védőkesztyű. - Ne viseljen olyan szabadon álló kellékeket, mint sál, karkötő, gyűrű, stb., amelyek beszorulhatnak, vagy égési sérüléseket okozhatnak. 5. Általános óvintézkedések: - Győződjön meg róla, hogy a vezeték biztosan van rögzítve. - Magasfeszültségű készüléken kizárólag képzett villanyszerelő végezhet munkálatokat. - Megfelelő tűzoltó készüléknek kell lennie a közelben, egyértelműen megjelölt helyen. - Kenési és karbantartási munkálatok végzése tilos a készüléken működés közben. 297

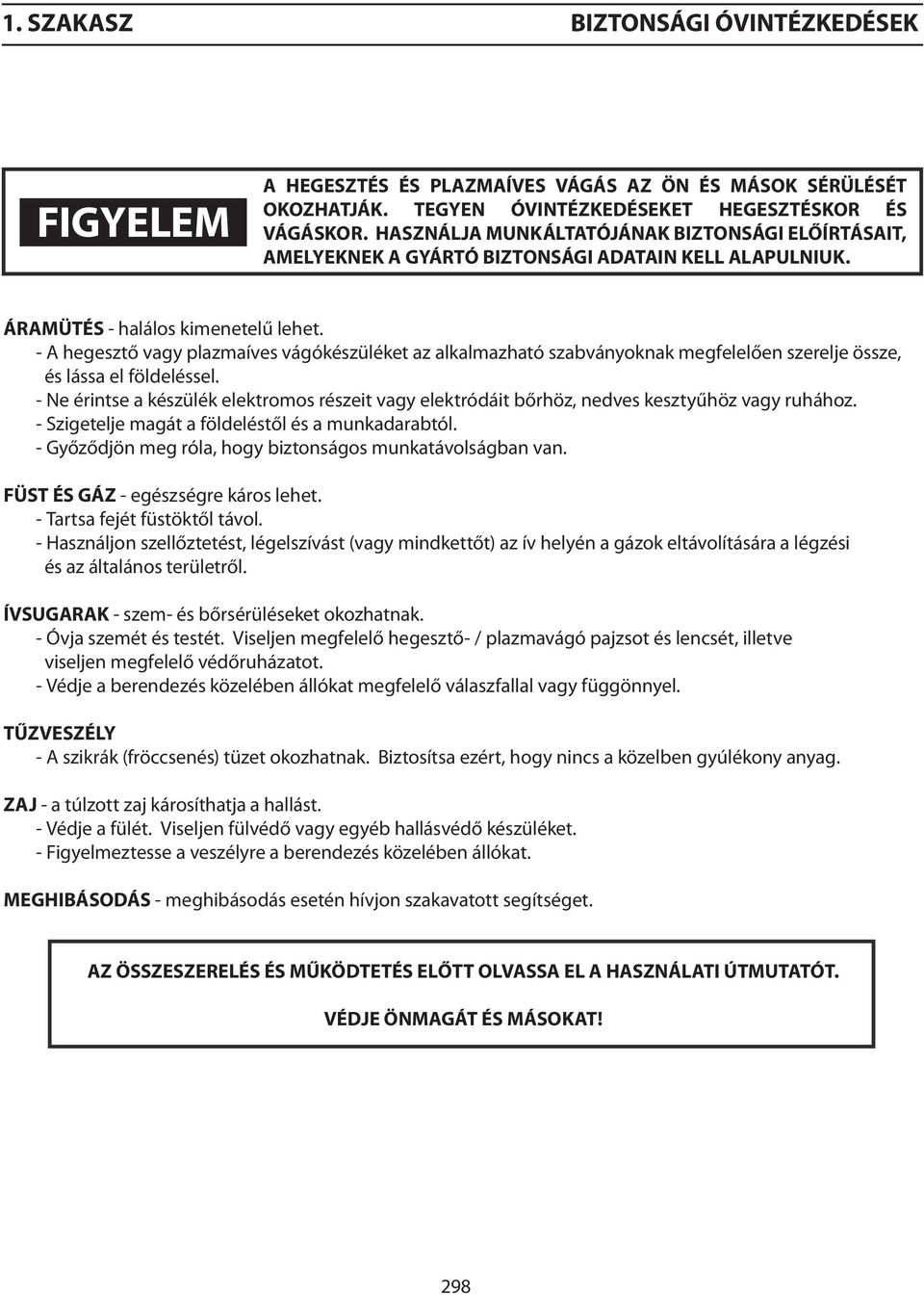

6 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK FIGYELEM A HEGESZTÉS ÉS PLAZMAÍVES VÁGÁS AZ ÖN ÉS MÁSOK SÉRÜLÉSÉT OKOZHATJÁK. TEGYEN ÓVINTÉZKEDÉSEKET HEGESZTÉSKOR ÉS VÁGÁSKOR. HASZNÁLJA MUNKÁLTATÓJÁNAK BIZTONSÁGI ELŐÍRTÁSAIT, AMELYEKNEK A GYÁRTÓ BIZTONSÁGI ADATAIN KELL ALAPULNIUK. ÁRAMÜTÉS - halálos kimenetelű lehet. - A hegesztő vagy plazmaíves vágókészüléket az alkalmazható szabványoknak megfelelően szerelje össze, és lássa el földeléssel. - Ne érintse a készülék elektromos részeit vagy elektródáit bőrhöz, nedves kesztyűhöz vagy ruhához. - Szigetelje magát a földeléstől és a munkadarabtól. - Győződjön meg róla, hogy biztonságos munkatávolságban van. FÜST ÉS GÁZ - egészségre káros lehet. - Tartsa fejét füstöktől távol. - Használjon szellőztetést, légelszívást (vagy mindkettőt) az ív helyén a gázok eltávolítására a légzési és az általános területről. ÍVSUGARAK - szem- és bőrsérüléseket okozhatnak. - Óvja szemét és testét. Viseljen megfelelő hegesztő- / plazmavágó pajzsot és lencsét, illetve viseljen megfelelő védőruházatot. - Védje a berendezés közelében állókat megfelelő válaszfallal vagy függönnyel. TŰZVESZÉLY - A szikrák (fröccsenés) tüzet okozhatnak. Biztosítsa ezért, hogy nincs a közelben gyúlékony anyag. ZAJ - a túlzott zaj károsíthatja a hallást. - Védje a fülét. Viseljen fülvédő vagy egyéb hallásvédő készüléket. - Figyelmeztesse a veszélyre a berendezés közelében állókat. MEGHIBÁSODÁS - meghibásodás esetén hívjon szakavatott segítséget. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! 298

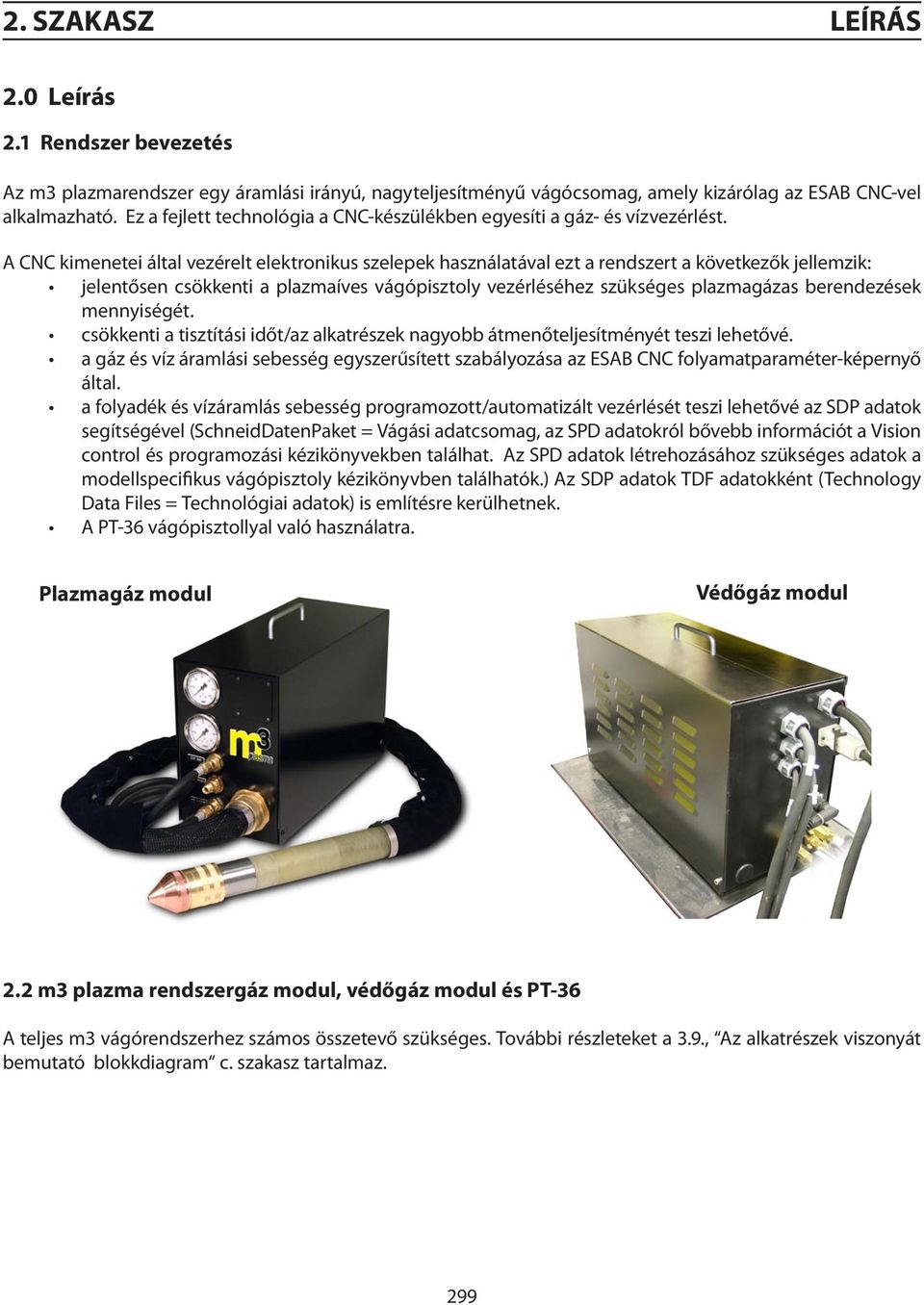

7 2. SZakasz Leírás 2.0 Leírás 2.1 Rendszer bevezetés Az m3 plazmarendszer egy áramlási irányú, nagyteljesítményű vágócsomag, amely kizárólag az ESAB CNC-vel alkalmazható. Ez a fejlett technológia a CNC-készülékben egyesíti a gáz- és vízvezérlést. A CNC kimenetei által vezérelt elektronikus szelepek használatával ezt a rendszert a következők jellemzik: jelentősen csökkenti a plazmaíves vágópisztoly vezérléséhez szükséges plazmagázas berendezések mennyiségét. csökkenti a tisztítási időt/az alkatrészek nagyobb átmenőteljesítményét teszi lehetővé. a gáz és víz áramlási sebesség egyszerűsített szabályozása az ESAB CNC folyamatparaméter-képernyő által. a folyadék és vízáramlás sebesség programozott/automatizált vezérlését teszi lehetővé az SDP adatok segítségével (SchneidDatenPaket = Vágási adatcsomag, az SPD adatokról bővebb információt a Vision control és programozási kézikönyvekben találhat. Az SPD adatok létrehozásához szükséges adatok a modellspecifikus vágópisztoly kézikönyvben találhatók.) Az SDP adatok TDF adatokként (Technology Data Files = Technológiai adatok) is említésre kerülhetnek. A PT-36 vágópisztollyal való használatra. Plazmagáz modul Védőgáz modul 2.2 m3 plazma rendszergáz modul, védőgáz modul és PT-36 A teljes m3 vágórendszerhez számos összetevő szükséges. További részleteket a 3.9., Az alkatrészek viszonyát bemutató blokkdiagram c. szakasz tartalmaz. 299

8 2. SZakasz Leírás 2.3 Rendszergáz követelmények Argon Nitrogén Oxigén 125 PSI (8,6 bar) / 0.25 NPT, 99,995% tisztaság, 25 mikronra szűrt 125 PSI (8,6 bar) / 0.25 NPT, 99,99% tisztaság, 25 mikronra szűrt 125 PSI (8,6 bar) / 0.25 NPT, 99,5% tisztaság, 25 mikronra szűrt H-35 (argon/hidrogén) 75 PSI (5,2 bar), speciális gáz, 99,995% tisztaság, 25 mikronra szűrt Metán Sűrített levegő (folyamat) Sűrített levegő (légfüggöny) 75 PSI (5,2 bar) / 0.25 NPT, 93% tisztaság, 25 mikronra szűrt 80 PSI (5,5 bar) / 0.25 NPT, tiszta, száraz, olajmentes és 25 mikronra szűrt cfh (5,5 35 m 3 h), 25 mikronra szűrt DIN minőség: ISO Olajminőség: mg/m3 = 0.1 class 2 Részecskeméret: 0.1um class 1 Hőmérséklet: +3 C class A plazmagáz modul vízellátási követelményei Hűtővíz PSI (12,1 bar), 1,5 gallon / perc (5,68 liter/perc) 2.5 A plazmagáz modul elektromos bemeneti követelményei Feszültségellátás Feszültségjel +24 VDC az arányos szelepek és mfc számára +15 VDC a nyomáskapcsoló számára 24 VAC bemenet a gáz szolenoid szelep indítására 120 VAC bemenet az ívgyújtó számára 0-10 VDC bemenet az arányos szelepek számára 0-10 VDC a tömegáramlás szelep számára 2.6 A védőgáz modul elektromos bemeneti követelményei Feszültségellátás 2.7 Rendszertartozékok +24 VDC a 120/230 transzformátor és I/O tábla számára +24 VDC az arányos szelepek és mfc számára Hűtőanyag tömlő adapterkészlet Hűtőanyag adapter EPP Gyorstöltő szerelvény, kézi Gyorstöltő szerelvény, 5 rögzítő

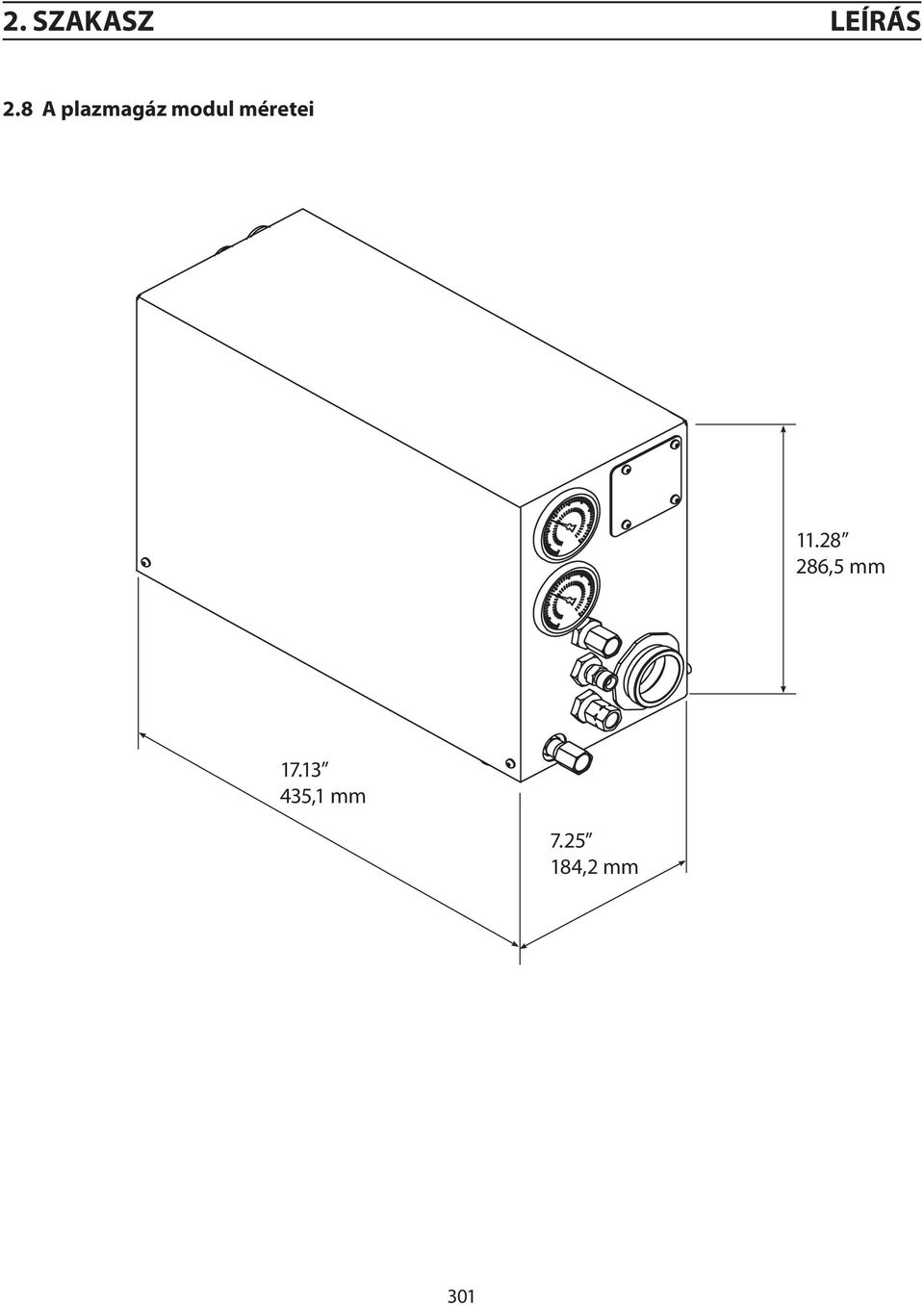

9 2. SZakasz Leírás 2.8 A plazmagáz modul méretei ,5 mm ,1 mm ,2 mm 301

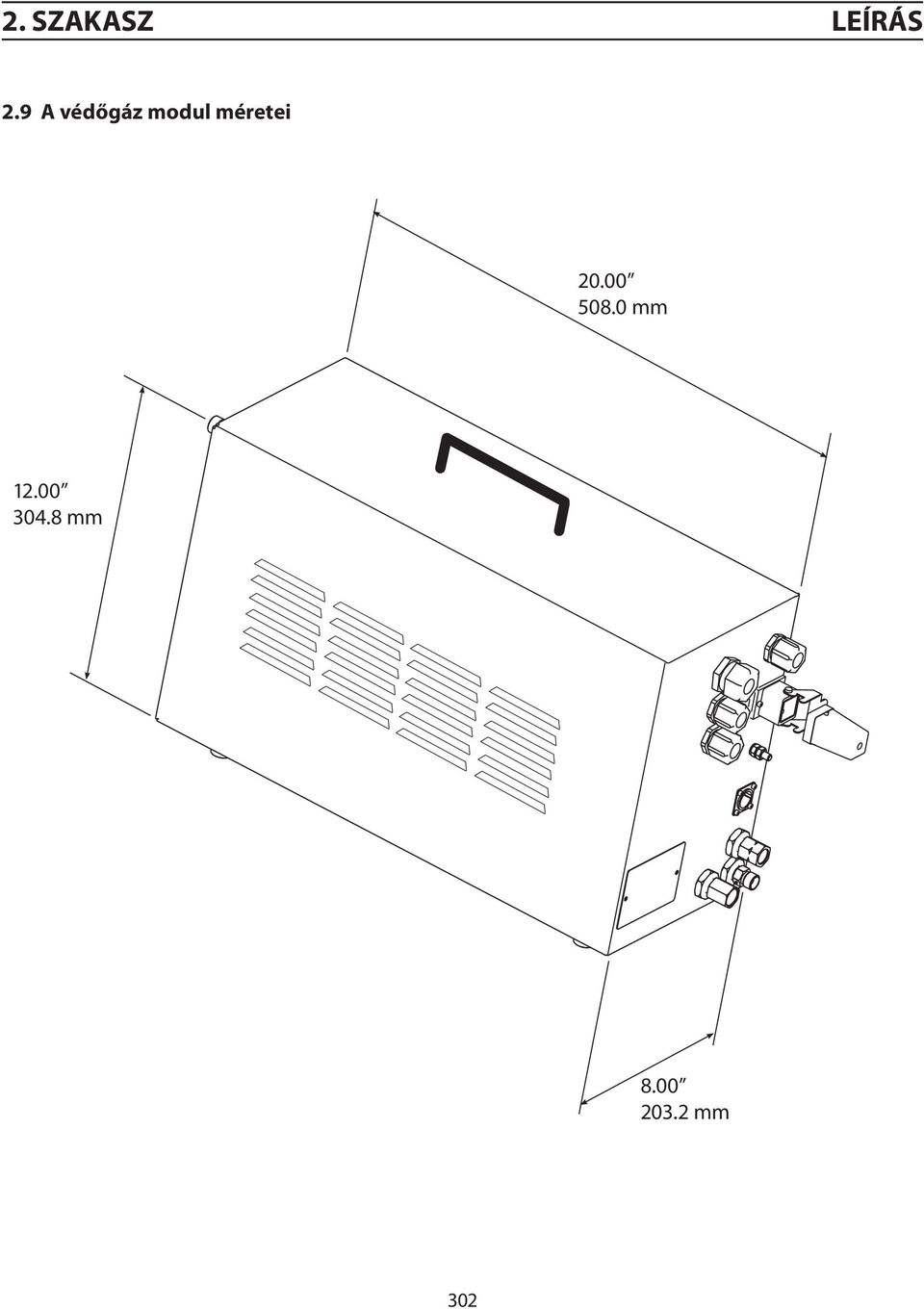

10 2. SZakasz Leírás 2.9 A védőgáz modul méretei mm mm mm 302

11 3.0 Összeszerelés figyelem Az áramütés halálos kimenetelű lehet! a készülék bármilyen karbantartási vagy összeszerelési munkálata előtt győződjön meg róla, hogy az áramforrás (EPP) ki van kapcsolva és szét van kapcsolva. 3.1 Plazmagáz modul bevezetés Az m3 plazmarendszer plazmagáz modul az ESAB Vision készülékvezérlővel és az EPP sorozatú plazma áramforrásokkal használható. Egy interfész pc-tábla fogadja a készülék elektronikus szelepeit vezérlő CNC-jének feszültségjeleit. Ennek eredménye a plazmaíves vágópisztoly gáz-, illetve védőgáz ellátásának CNC-kezelése. A CNC készülék analóg visszacsatolást kap, ellenőrző hurkot létrehozva ezzel. 3.2 Plazmagáz modul felszerelése (alulnézet) Ammennyiben szükséges a modul felszerelése: A modul négy (1,10 ) 28 mm méretű menetes rögzítőlyukkal van ellátva, amelyek a középponttól hosszirányú elhelyezkedésben találhatóak. Jegyezze fel a lyukak elhelyezkedését a mérőműszerekre és kábelbilincsekre!.75 19,1 mm hátul elöl ,3 mm ,8 mm ,9 mm ,4 mm ,8 mm 303

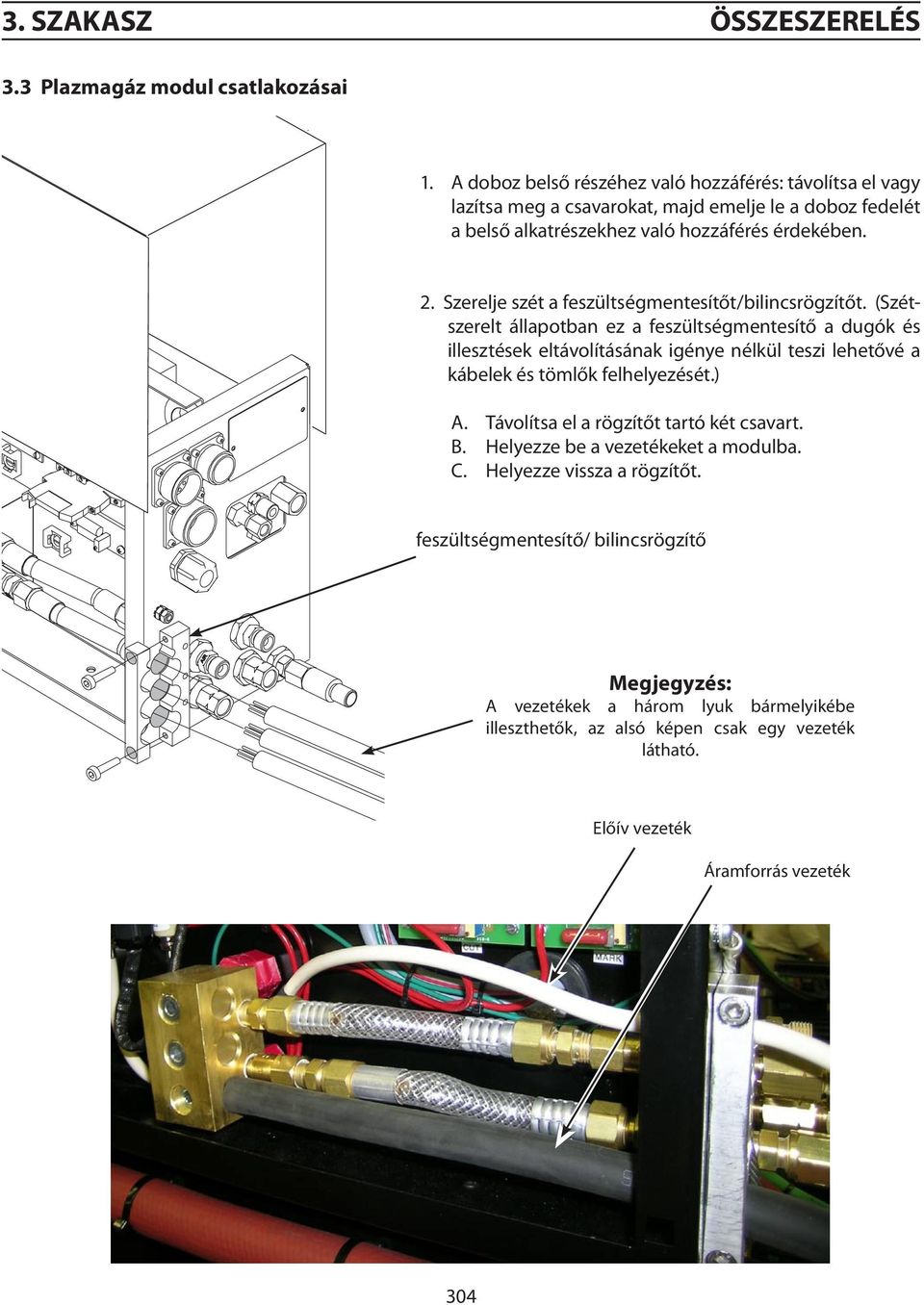

12 3.3 Plazmagáz modul csatlakozásai 1. A doboz belső részéhez való hozzáférés: távolítsa el vagy lazítsa meg a csavarokat, majd emelje le a doboz fedelét a belső alkatrészekhez való hozzáférés érdekében. 2. Szerelje szét a feszültségmentesítőt/bilincsrögzítőt. (Szétszerelt állapotban ez a feszültségmentesítő a dugók és illesztések eltávolításának igénye nélkül teszi lehetővé a kábelek és tömlők felhelyezését.) A. Távolítsa el a rögzítőt tartó két csavart. B. Helyezze be a vezetékeket a modulba. C. Helyezze vissza a rögzítőt. feszültségmentesítő/ bilincsrögzítő Megjegyzés: A vezetékek a három lyuk bármelyikébe illeszthetők, az alsó képen csak egy vezeték látható. Előív vezeték Áramforrás vezeték 304

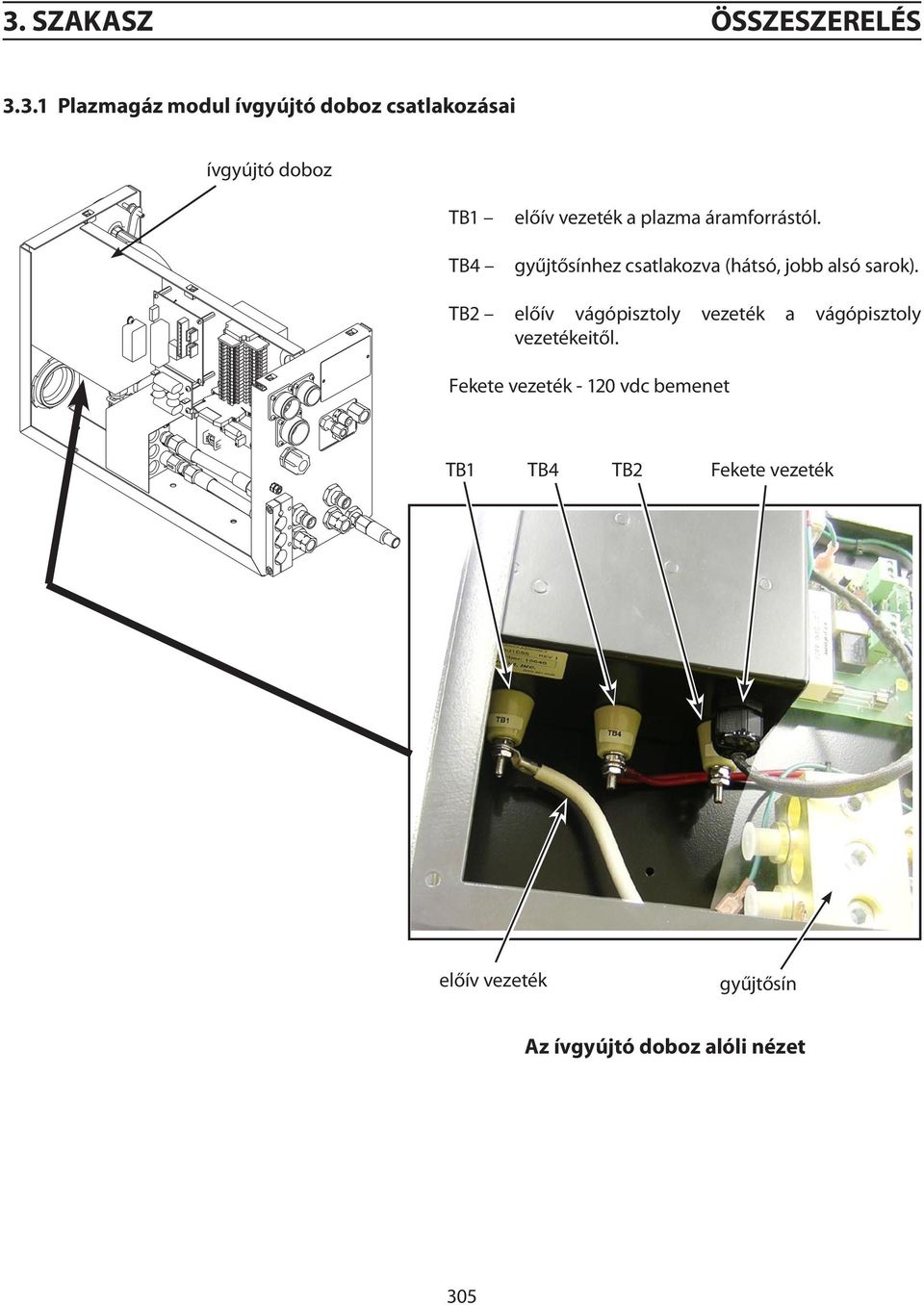

13 3.3.1 Plazmagáz modul ívgyújtó doboz csatlakozásai ívgyújtó doboz TB1 TB4 előív vezeték a plazma áramforrástól. gyűjtősínhez csatlakozva (hátsó, jobb alsó sarok). TB2 előív vágópisztoly vezeték a vágópisztoly vezetékeitől. Fekete vezeték vdc bemenet TB1 TB4 TB2 Fekete vezeték előív vezeték gyűjtősín Az ívgyújtó doboz alóli nézet 305

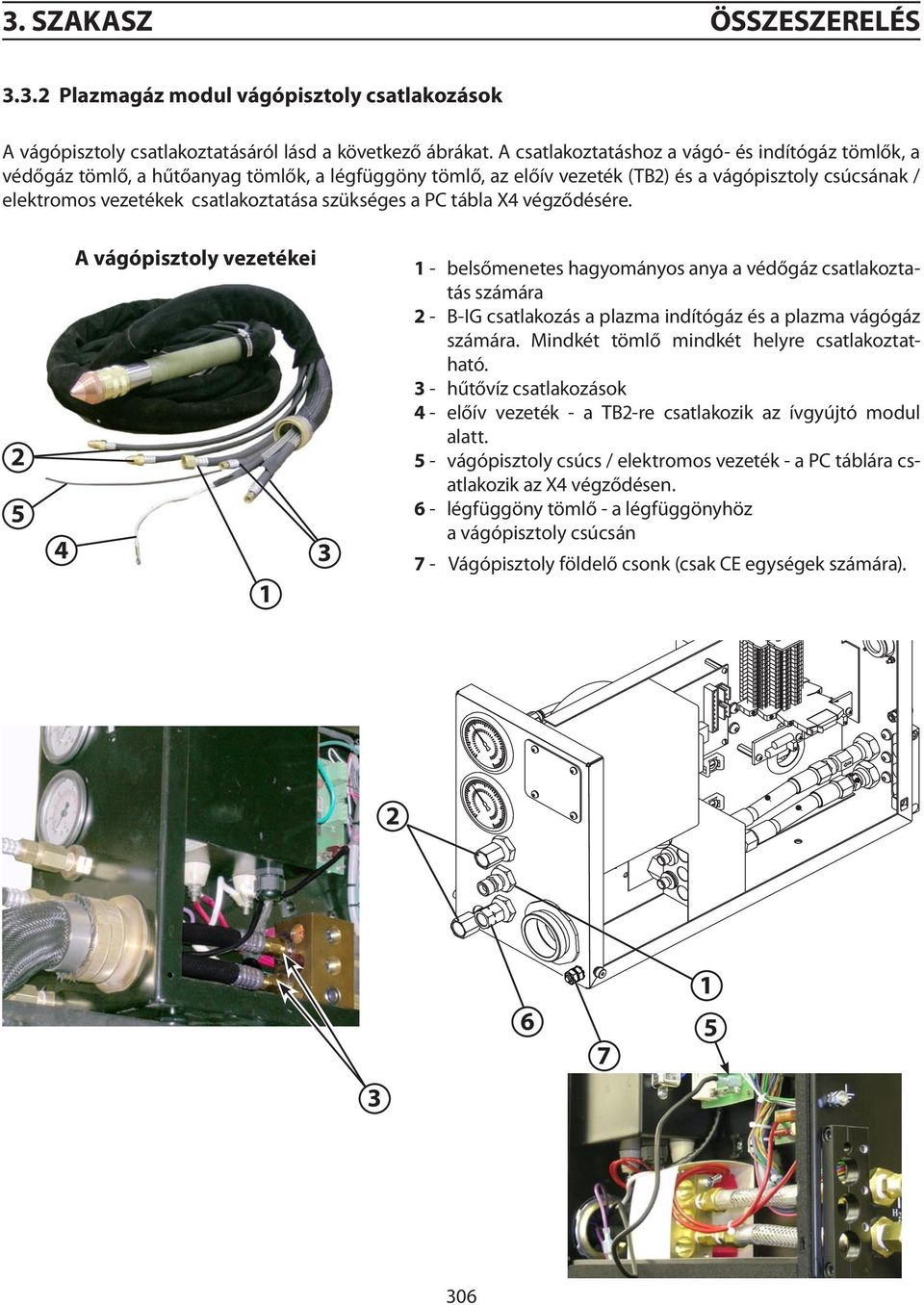

14 3.3.2 Plazmagáz modul vágópisztoly csatlakozások A vágópisztoly csatlakoztatásáról lásd a következő ábrákat. A csatlakoztatáshoz a vágó- és indítógáz tömlők, a védőgáz tömlő, a hűtőanyag tömlők, a légfüggöny tömlő, az előív vezeték (TB2) és a vágópisztoly csúcsának / elektromos vezetékek csatlakoztatása szükséges a PC tábla X4 végződésére. 2 5 A vágópisztoly vezetékei belsőmenetes hagyományos anya a védőgáz csatlakoztatás számára 2 - B-IG csatlakozás a plazma indítógáz és a plazma vágógáz számára. Mindkét tömlő mindkét helyre csatlakoztatható. 3 - hűtővíz csatlakozások 4 - előív vezeték - a TB2-re csatlakozik az ívgyújtó modul alatt. 5 - vágópisztoly csúcs / elektromos vezeték - a PC táblára csatlakozik az X4 végződésen. 6 - légfüggöny tömlő - a légfüggönyhöz a vágópisztoly csúcsán 7 - Vágópisztoly földelő csonk (csak CE egységek számára)

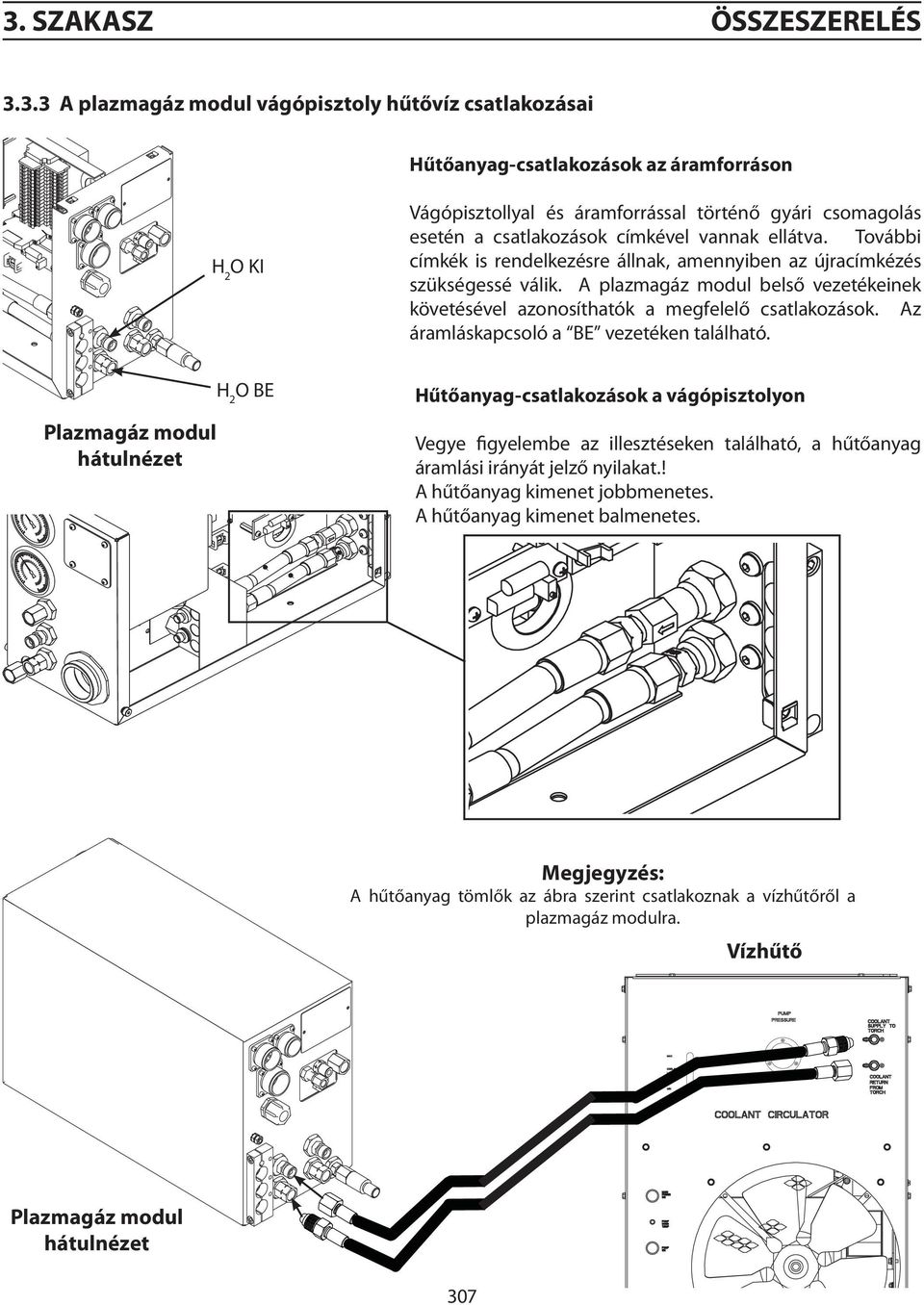

15 3. SZakasz összeszerelés A plazmagáz modul vágópisztoly hűtővíz csatlakozásai Hűtőanyag-csatlakozások az áramforráson H2O KI Vágópisztollyal és áramforrással történő gyári csomagolás esetén a csatlakozások címkével vannak ellátva. További címkék is rendelkezésre állnak, amennyiben az újracímkézés szükségessé válik. A plazmagáz modul belső vezetékeinek követésével azonosíthatók a megfelelő csatlakozások. Az áramláskapcsoló a BE vezetéken található. H2O BE Hűtőanyag-csatlakozások a vágópisztolyon Plazmagáz modul hátulnézet Vegye figyelembe az illesztéseken található, a hűtőanyag áramlási irányát jelző nyilakat.! A hűtőanyag kimenet jobbmenetes. A hűtőanyag kimenet balmenetes. Megjegyzés: A hűtőanyag tömlők az ábra szerint csatlakoznak a vízhűtőről a plazmagáz modulra. Vízhűtő Plazmagáz modul hátulnézet 307

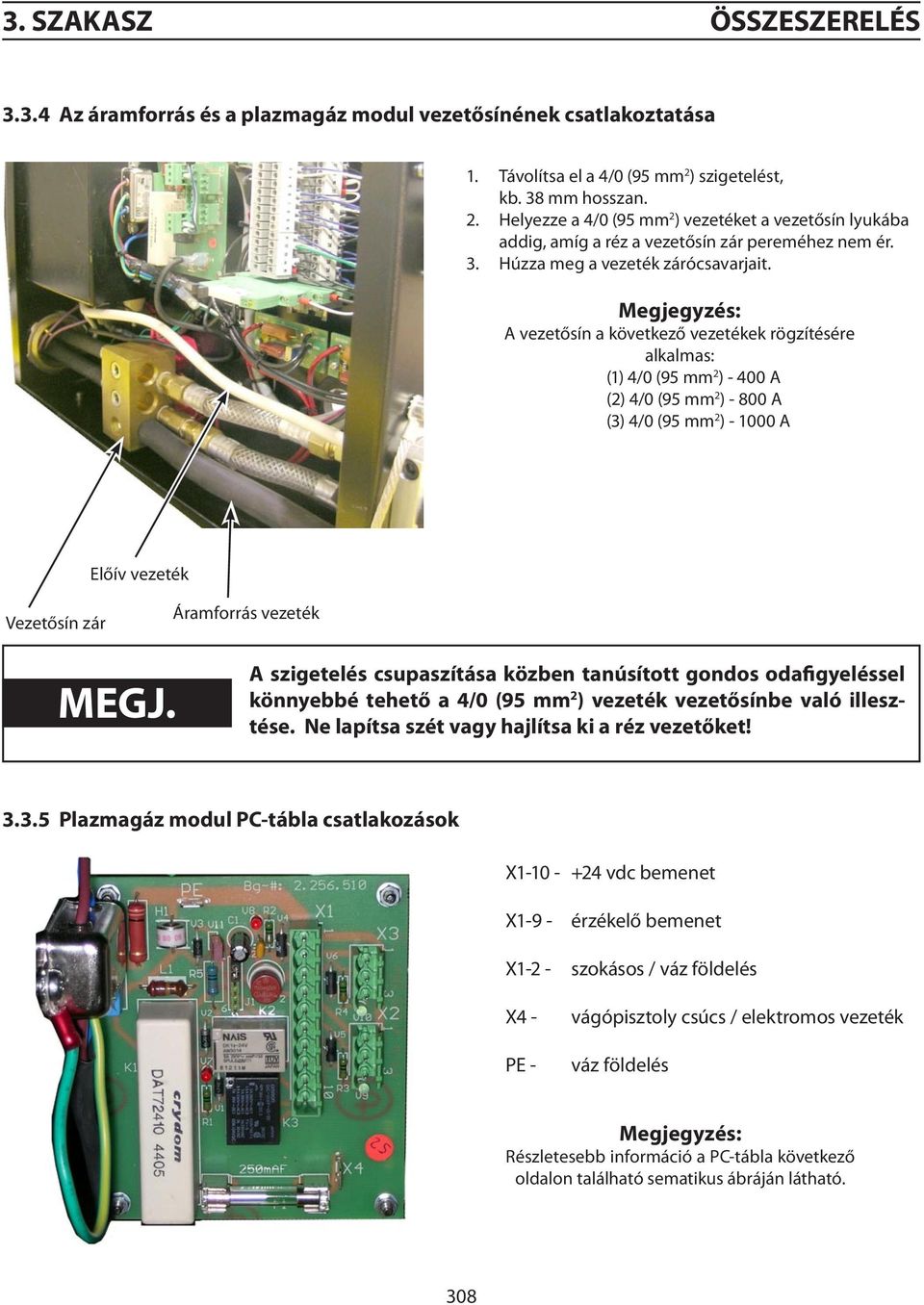

16 3.3.4 Az áramforrás és a plazmagáz modul vezetősínének csatlakoztatása 1. Távolítsa el a 4/0 (95 mm 2 ) szigetelést, kb. 38 mm hosszan. 2. Helyezze a 4/0 (95 mm 2 ) vezetéket a vezetősín lyukába addig, amíg a réz a vezetősín zár pereméhez nem ér. 3. Húzza meg a vezeték zárócsavarjait. Megjegyzés: A vezetősín a következő vezetékek rögzítésére alkalmas: (1) 4/0 (95 mm 2 ) A (2) 4/0 (95 mm 2 ) A (3) 4/0 (95 mm 2 ) A Előív vezeték Vezetősín zár Áramforrás vezeték Megj. A szigetelés csupaszítása közben tanúsított gondos odafigyeléssel könnyebbé tehető a 4/0 (95 mm 2 ) vezeték vezetősínbe való illesztése. Ne lapítsa szét vagy hajlítsa ki a réz vezetőket! Plazmagáz modul PC-tábla csatlakozások X vdc bemenet X1-9 - érzékelő bemenet X1-2 - szokásos / váz földelés X4 - PE - vágópisztoly csúcs / elektromos vezeték váz földelés Megjegyzés: Részletesebb információ a PC-tábla következő oldalon található sematikus ábráján látható. 308

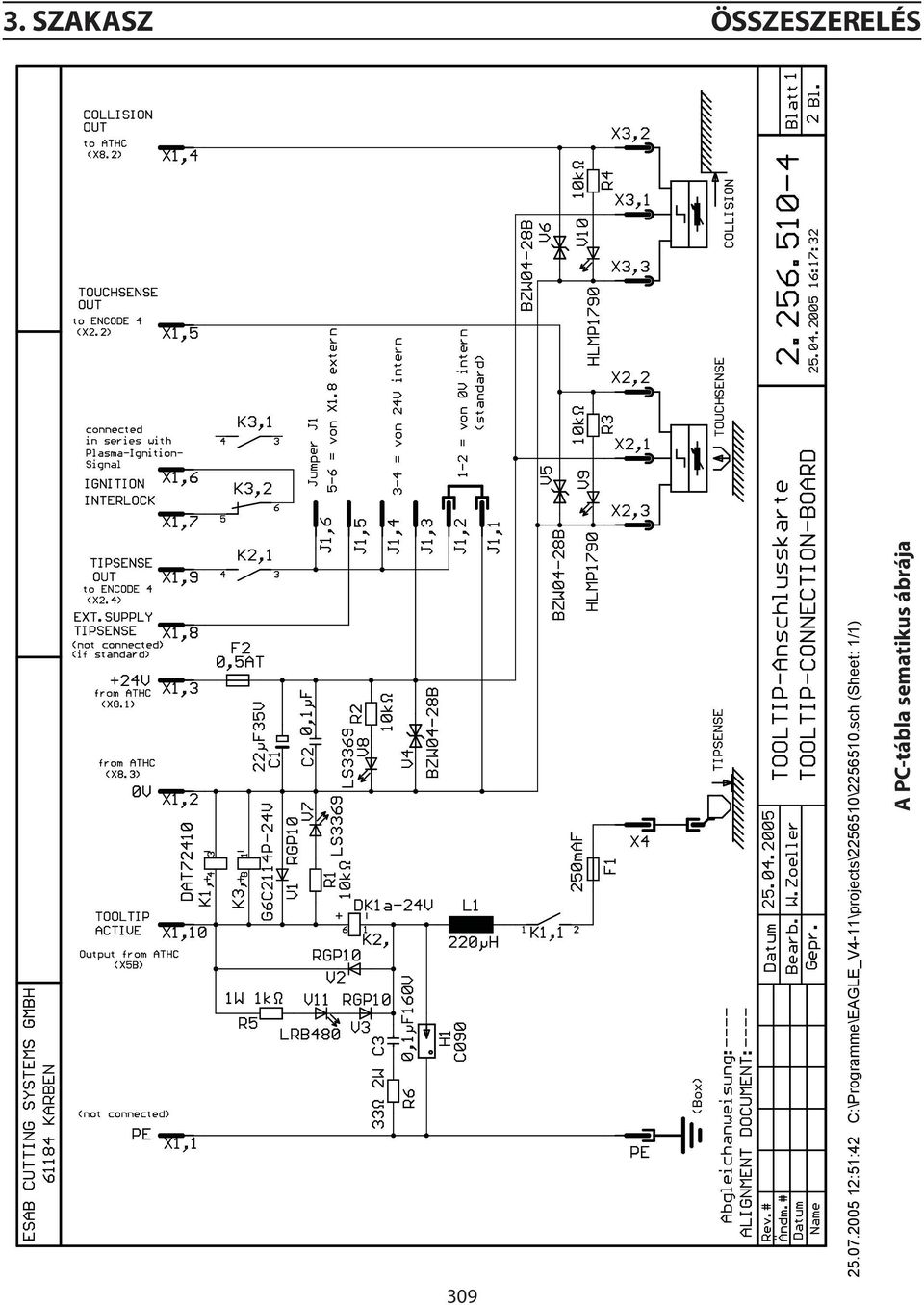

17 :51:42 C:\Programme\EAGLE_V4-11\projects\ \ sch (Sheet: 1/1) A PC-tábla sematikus ábrája

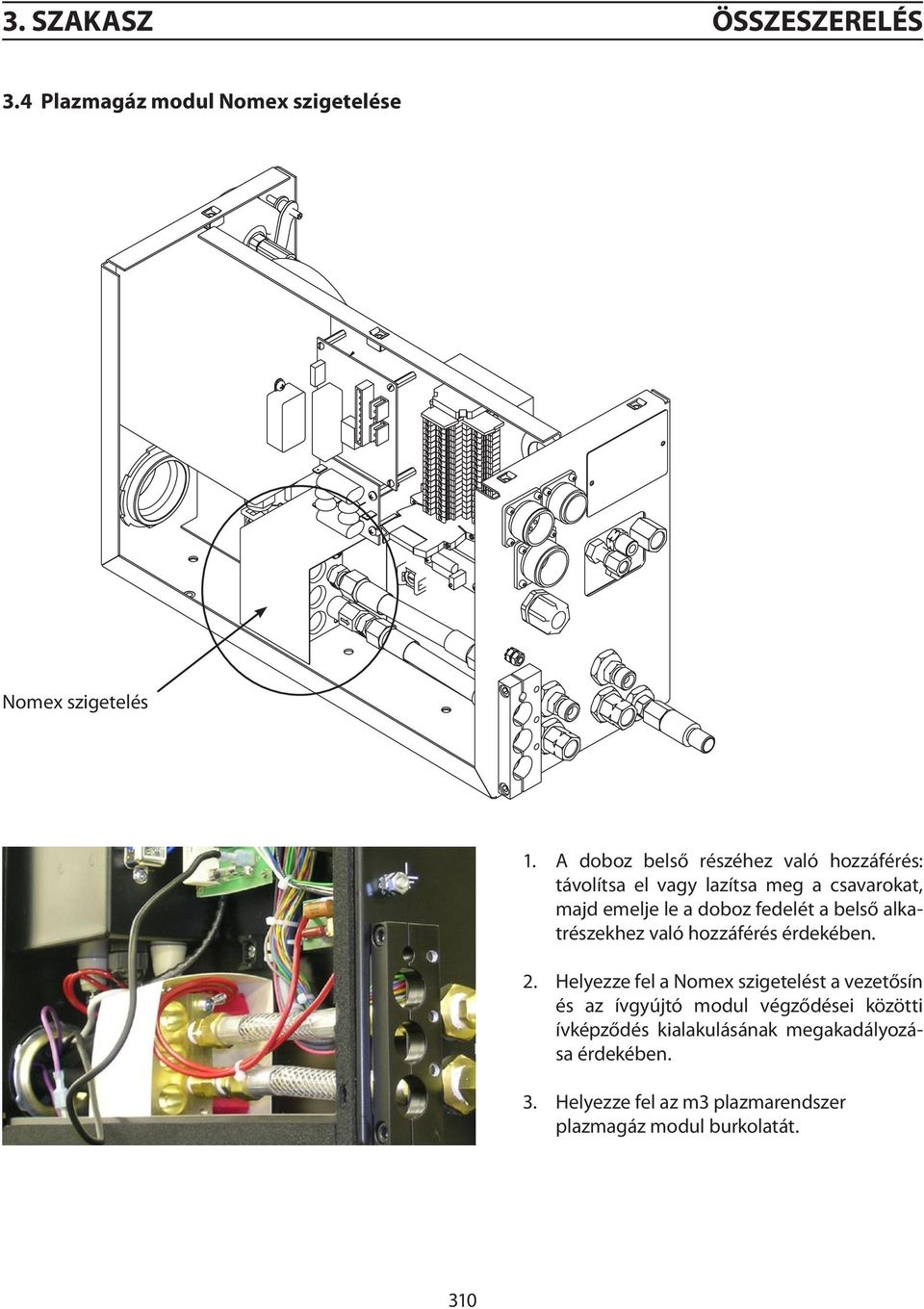

18 3.4 Plazmagáz modul Nomex szigetelése Nomex szigetelés 1. A doboz belső részéhez való hozzáférés: távolítsa el vagy lazítsa meg a csavarokat, majd emelje le a doboz fedelét a belső alkatrészekhez való hozzáférés érdekében. 2. Helyezze fel a Nomex szigetelést a vezetősín és az ívgyújtó modul végződései közötti ívképződés kialakulásának megakadályozása érdekében. 3. Helyezze fel az m3 plazmarendszer plazmagáz modul burkolatát. 310

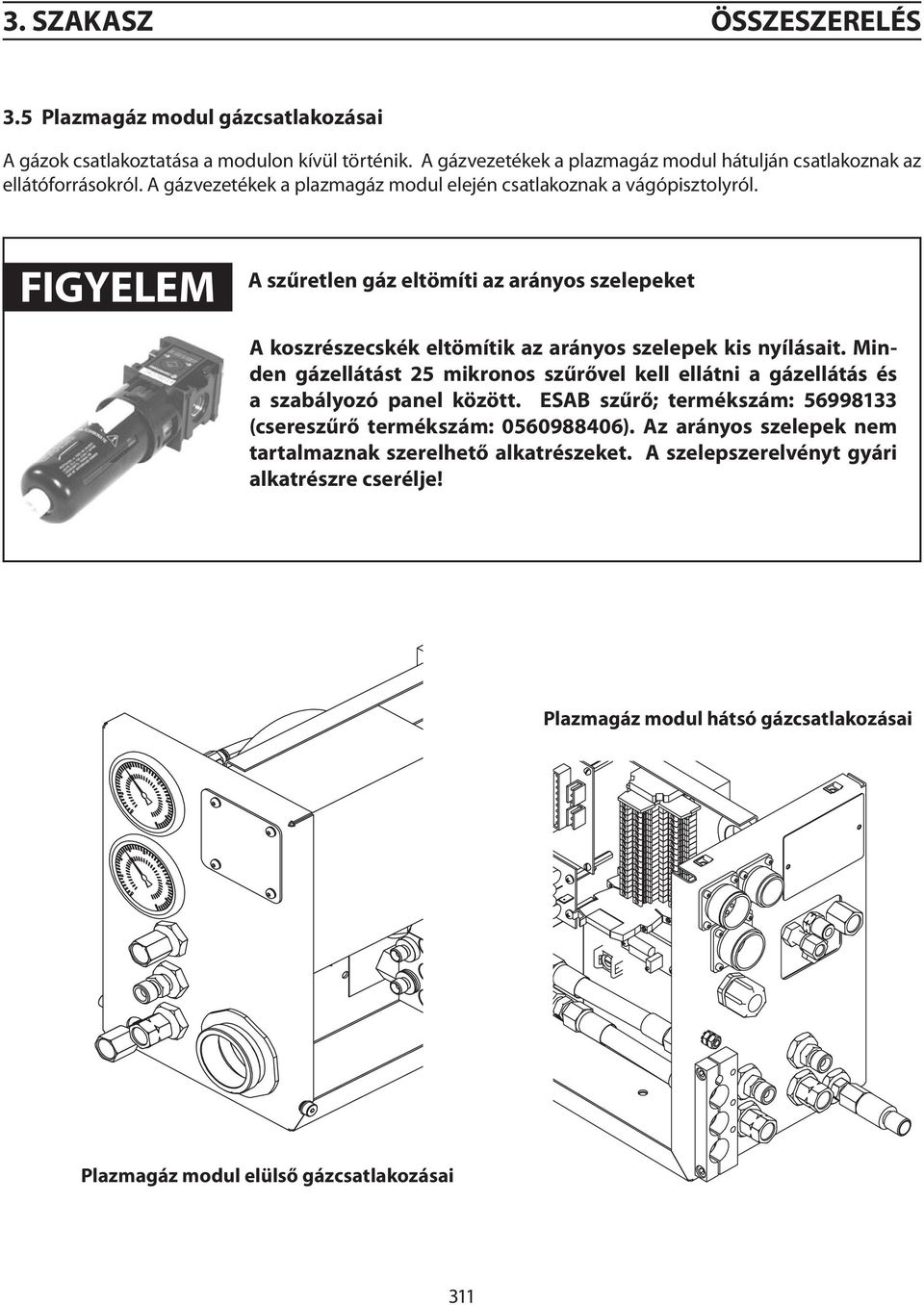

19 3.5 Plazmagáz modul gázcsatlakozásai A gázok csatlakoztatása a modulon kívül történik. A gázvezetékek a plazmagáz modul hátulján csatlakoznak az ellátóforrásokról. A gázvezetékek a plazmagáz modul elején csatlakoznak a vágópisztolyról. figyelem A szűretlen gáz eltömíti az arányos szelepeket A koszrészecskék eltömítik az arányos szelepek kis nyílásait. Minden gázellátást 25 mikronos szűrővel kell ellátni a gázellátás és a szabályozó panel között. ESAB szűrő; termékszám: (csereszűrő termékszám: ). Az arányos szelepek nem tartalmaznak szerelhető alkatrészeket. A szelepszerelvényt gyári alkatrészre cserélje! Plazmagáz modul hátsó gázcsatlakozásai Plazmagáz modul elülső gázcsatlakozásai 311

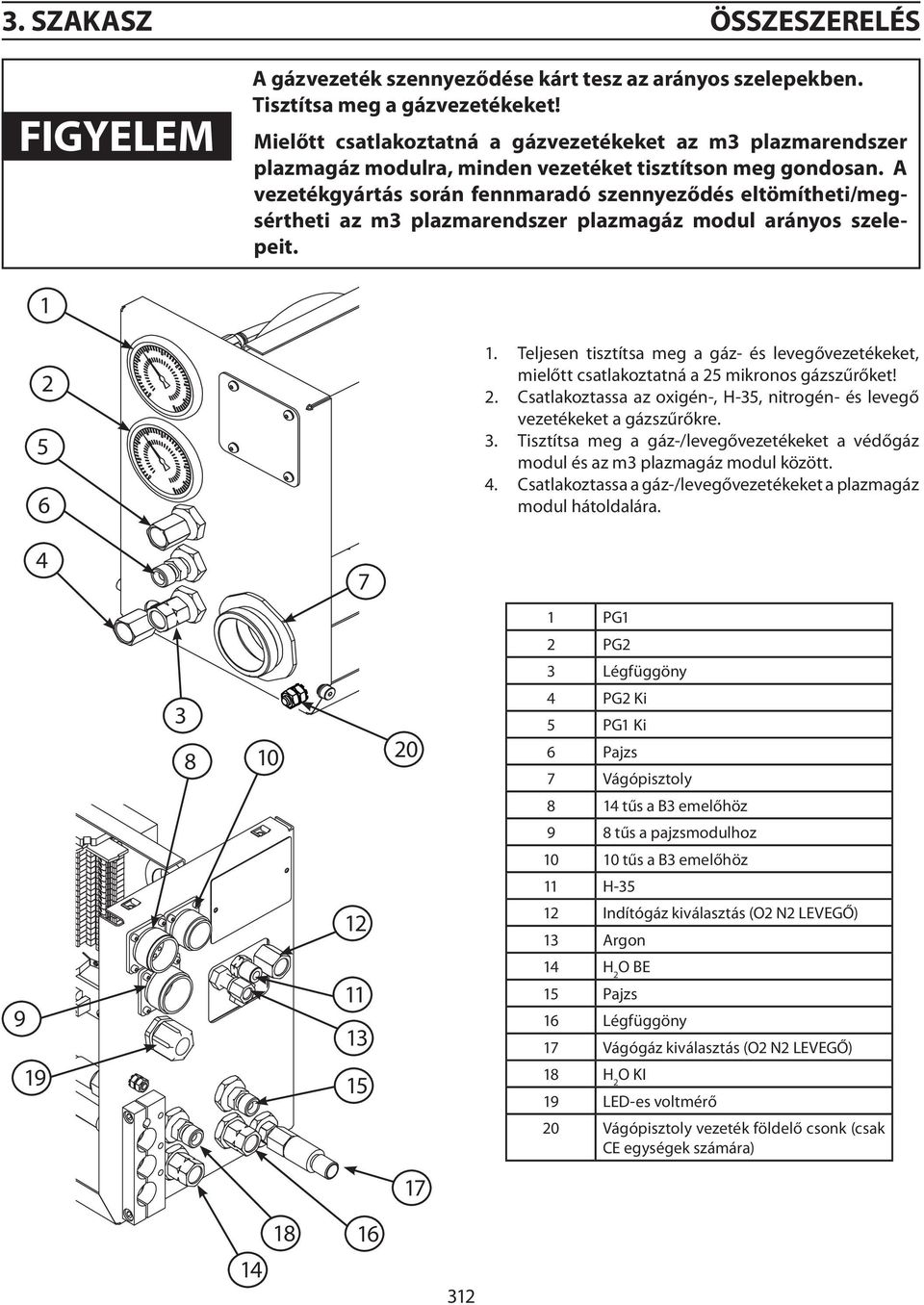

20 figyelem A gázvezeték szennyeződése kárt tesz az arányos szelepekben. Tisztítsa meg a gázvezetékeket! Mielőtt csatlakoztatná a gázvezetékeket az m3 plazmarendszer plazmagáz modulra, minden vezetéket tisztítson meg gondosan. A vezetékgyártás során fennmaradó szennyeződés eltömítheti/megsértheti az m3 plazmarendszer plazmagáz modul arányos szelepeit Teljesen tisztítsa meg a gáz- és levegővezetékeket, mielőtt csatlakoztatná a 25 mikronos gázszűrőket! 2. Csatlakoztassa az oxigén-, H-35, nitrogén- és levegő vezetékeket a gázszűrőkre. 3. Tisztítsa meg a gáz-/levegővezetékeket a védőgáz modul és az m3 plazmagáz modul között. 4. Csatlakoztassa a gáz-/levegővezetékeket a plazmagáz modul hátoldalára PG1 2 PG2 3 Légfüggöny PG2 Ki 5 PG1 Ki 6 Pajzs 7 Vágópisztoly 8 14 tűs a B3 emelőhöz 9 8 tűs a pajzsmodulhoz tűs a B3 emelőhöz 11 H Indítógáz kiválasztás (O2 N2 LEVEGŐ) 13 Argon H 2 O BE 15 Pajzs 16 Légfüggöny 17 Vágógáz kiválasztás (O2 N2 LEVEGŐ) 18 H 2 O KI 19 LED-es voltmérő 20 Vágópisztoly vezeték földelő csonk (csak CE egységek számára)

21 FIGYELEM Az áramütés halálos kimenetelű lehet! a készülék bármilyen karbantartási vagy összeszerelési munkálata előtt győződjön meg róla, hogy az áramforrás (EPP) ki van kapcsolva és szét van kapcsolva. 3.6 Védőgáz modul bevezetés Az m3 plazmarendszer védőgáz modul az ESAB Vision készülékvezérlővel és az EPP sorozatú plazma áramforrásokkal használható. Egy interfész pc-tábla fogadja a készülék arányos és szolenoid szelepeit vezérlő CNC-jének feszültségjeleit. Ennek eredménye a plazmaíves vágópisztoly gáz-, illetve védőgáz ellátásának CNC-kezelése. A CNC készülék analóg visszacsatolást kap, ellenőrző hurkot létrehozva ezzel. 3.7 Védőgáz modul felszerelése (alulnézet) Ammennyiben szükséges a modul felszerelése: A modul négy (1.10 ) 28 mm méretű menetes rögzítőlyukkal van ellátva, amelyek a középponttól hosszirányú elhelyezkedésben találhatóak. Jegyezze fel a lyukak elhelyezkedését a mérőműszerekre és a kábelbilincsre!.75 19,1 mm hátul elöl ,1 mm.75 19,1 mm ,1 mm ,4 mm ,5 mm 313

22 3.8 Védőgáz modul csatlakozásai Minden csatlakozás a modul külső részén található. Lásd az alábbi ábrákat és táblázatot. figyelem A gázvezeték szennyeződése kárt tesz az arányos szelepekben. Tisztítsa meg a gázvezetékeket! Mielőtt csatlakoztatná a gázvezetékeket az m3 plazmarendszer védőgáz modulra, minden vezetéket tisztítson meg gondosan. A vezetékgyártás során fennmaradó szennyeződés eltömítheti/megsértheti az m3 plazmarendszer védőgáz modul szelepeit Védőgáz modul elülső csatlakozások Erőátviteli kábel 2 Földelés 3 Kommunikációs csatlakozás CNC kimenet az áramforráshoz 5 A plazmagáz modulhoz 6 Tartalék 7 A légfüggönyhöz 6 8 Plazmagáz 2 9 Plazmagáz Tartalék 11 Erőátviteli kábel csatlakozó A 4., 5. és 6. elem csatlakozását bemutató belső nézet 314

23 3.8.2 Védőgáz modul hátsó csatlakozások Védőgáz kimenet 2 Légfüggöny bemenet 3 Oxigén bemenet 4 N2 bemenet 5 Air bemenet 6 visszacsapószelepek (tipikus) 7 CH4 bemenet m3 gázcsőszerelvény készlet ( , az m3 rendszer tartalmazza), tartalma a következő: Termékszám Leírás Mennyiség 36Z40 TÖMLŐANYA B-A/W.63-18F RH 2 136Z08 TÖMLŐANYA B-I/G.63-18M RH TÖMLŐANYA B-OXY.56-18F RH TÖMLŐANYA B/ACET.56-18F LH 2 136Z07 TÖMLŐANYA A-I/G.38-24M RH NPL NYOM. A/A-W 3/16 ID TÖMLŐ 1 03Z74 NPL NYOM. B/MÉRET 3/8 TÖMLŐ NPL NYOM. B/A-W 3/8 ID TÖMLŐ m3 PLAZMASZŰRŐ SZERELVÉNY lángvisszacsapás-gátló SZERELVÉNY 1 315

24 3.9 Az alkatrészek viszonyát bemutató blokkdiagram 3-fázis, földeléssel a 1 4 N 2 CH 4 O 2 H-35 Levegő Levegő Argon (tiszta, (plazma száraz, védőgáz olajmentes ellátás, levegő a DIN légfüggöny minőség, ellátás ISO számára) ) 25 mikronos szűrők PS & WC vezérlő vezetékek 4c vezeték 16 CNC 4. vezeték, csavart pár Erőátviteli kábel Erőátviteli kábel 13 Előív vezeték Előív vezeték 12 LED-es voltmérő Megjegyzés: Itt légfüggöny vagy buborékképző használható. A feltételekről lásd a vágópisztoly használati útmutatóját Torch Lead 17 15a = 10 tűs 15b = 14 tűs Kódoló / Feszültség Magasság ellenőrzés Munkadarab Munkaasztal Földelés 316

25 TÉTELSZÁM TERMÉKSZÁM LEÍRÁS EPP-200, 200,230,380,415,460,575V EPP V, 50/60Hz CE EPP V, 60Hz EPP V, 60Hz EPP V, 50/60Hz CE EPP V, 60Hz EPP V, 60Hz EPP-201, 380/400V, 50/60Hz, CCC/CE EPP-201, 460V, 60Hz EPP-201, 575V, 60Hz EPP-360, 380/400V, 50/60Hz, CCC/CE EPP-360, 460V, 60Hz EPP-360, 575V, 60Hz EPP-401/450, 380/400V, 50/60Hz CE EPP-450, 460V, 60Hz EPP-450, 575V, 60Hz EPP-601, 380/400V, 50/60Hz, CCC/CE EPP-601, 460V, 60Hz EPP-601, 575V, 60Hz Elágazómodul, PS & WC Vezetékvezérlő, WC, 5m (16 ) Vezetékvezérlő, WC, 10m (33 ) Vezetékvezérlő, WC, 20m (66 ) 3a Vezetékvezérlő, PS & WC, 5m (16 ) Vezetékvezérlő, PS & WC, 10m (33 ) Vezetékvezérlő, PS & WC, 20m (66 ) Vezetékvezérlő, PS & WC, 40m (131 ) Vezetékvezérlő, PS & WC, 50m (164 ) Vezetékvezérlő, PS & WC, 60m (196 ) Vezetékvezérlő, PS & WC, 15m (49 ) Vezetékvezérlő, PS & WC, 30m (98 ) Hűtőanyag tömlő, 5m (16 ) Hűtőanyag tömlő, 10m (33 ) Hűtőanyag tömlő, 15m (49 ) Hűtőanyag tömlő, 20m (66 ) Hűtőanyag tömlő, 30m (98 ) Hűtőanyag tömlő, 40m (131 ) Hűtőanyag tömlő, 50m (164 ) Hűtőanyag tömlő, 60m (196 ) Hűtőanyag keringtető PCC Hűtőanyag keringtető PCC

26 TÉTELSZÁM TERMÉKSZÁM LEÍRÁS Tömlő, 1. plazmagáz, 1.5m (5 ) Tömlő, 1. plazmagáz, 5m (16 ) Tömlő, 1. plazmagáz, 6m (19 ) Tömlő, 1. plazmagáz, 7m (23 ) Tömlő, 1. plazmagáz, 8m (26 ) Tömlő, 1. plazmagáz, 9m (30 ) Tömlő, 1. plazmagáz, 10m (33 ) Tömlő, 1. plazmagáz, 11m (36 ) Tömlő, 1. plazmagáz, 12m (39 ) Tömlő, 1. plazmagáz, 13m (43 ) Tömlő, 1. plazmagáz, 14m (46 ) Tömlő, 1. plazmagáz, 15m (49 ) Tömlő, 1. plazmagáz, 16m (52 ) Tömlő, 1. plazmagáz, 17m (56 ) Tömlő, 1. plazmagáz, 18m (59 ) Tömlő, 1. plazmagáz, 19m (62 ) Tömlő, 1. plazmagáz, 20m (66 ) Tömlő, 2. plazmagáz, 1.5m (5 ) Tömlő, 2. plazmagáz, 5m (16 ) Tömlő, 2. plazmagáz, 6m (19 ) Tömlő, 2. plazmagáz, 7m (23 ) Tömlő, 2. plazmagáz, 8m (26 ) Tömlő, 2. plazmagáz, 9m (30 ) Tömlő, 2. plazmagáz, 10m (33 ) Tömlő, 2. plazmagáz, 11m (36 ) Tömlő, 2. plazmagáz, 12m (39 ) Tömlő, 2. plazmagáz, 13m (43 ) Tömlő, 2. plazmagáz, 14m (46 ) Tömlő, 2. plazmagáz, 15m (49 ) Tömlő, 2. plazmagáz, 16m (52 ) Tömlő, 2. plazmagáz, 17m (56 ) Tömlő, 2. plazmagáz, 18m (59 ) Tömlő, 2. plazmagáz, 19m (62 ) Tömlő, 2. plazmagáz, 20m (66 ) 318

27 TÉTELSZÁM TERMÉKSZÁM LEÍRÁS Tömlő, védőgáz, 1.5m (5 ) Tömlő, védőgáz, 5m (16 ) Tömlő, védőgáz, 6m (19 ) Tömlő, védőgáz, 7m (23 ) Tömlő, védőgáz, 8m (26 ) Tömlő, védőgáz, 9m (30 ) Tömlő, védőgáz, 10m (33 ) Tömlő, védőgáz, 11m (36 ) Tömlő, védőgáz, 12m (39 ) Tömlő, védőgáz, 13m (43 ) Tömlő, védőgáz, 14m (46 ) Tömlő, védőgáz, 15m (49 ) Tömlő, védőgáz, 16m (52 ) Tömlő, védőgáz, 17m (56 ) Tömlő, védőgáz, 18m (59 ) Tömlő, védőgáz, 19m (62 ) Tömlő, védőgáz, 20m (66 ) Tömlő, légfüggöny, 1,5m (5 ) Tömlő, légfüggöny, 5m (16 ) Tömlő, légfüggöny, 6m (19 ) Tömlő, légfüggöny, 6,1m (20 ) Tömlő, légfüggöny, 7m (23 ) Tömlő, légfüggöny, 8m (26 ) Tömlő, légfüggöny, 9m (30 ) Tömlő, légfüggöny, 10m (33 ) Tömlő, légfüggöny, 11m (36 ) Tömlő, légfüggöny, 12m (39 ) Tömlő, légfüggöny, 13m (43 ) Tömlő, légfüggöny, 14m (46 ) Tömlő, légfüggöny, 15m (49 ) Tömlő, légfüggöny, 16m (52 ) Tömlő, légfüggöny, 17m (56 ) Tömlő, légfüggöny, 18m (59 ) Tömlő, légfüggöny, 19m (62 ) Tömlő, légfüggöny, 20m (66 ) 319

28 TÉTELSZÁM TERMÉKSZÁM LEÍRÁS Légfüggöny tömlő 1,4m (4.5 ) Légfüggöny tömlő 1,8m (6 ) Légfüggöny tömlő 3,6m (12 ) Légfüggöny tömlő 4,6m (15 ) Légfüggöny tömlő 5,2m (17 ) Légfüggöny tömlő 7,6m (25 ) Fixture Assy SpeedLoader Nozzle Retainer SpeedLoader Tool Preassembly Védőgáz modul Plazmagáz modul Csatlakozódoboz Légfüggöny szerelvény Buborékképző 15a Vezeték, PGC-B3, 10p, 1,4m (4.5 ) - 2 dugó Vezeték, PGC-B3, 10p, 1,8m (6 ) - 2 dugó Vezeték, PGC-B3, 10p, 3,6m (12 ) - 2 dugó Vezeték, PGC-B3, 10p, 4,6m (15 ) - 2 dugó Vezeték, PGC-B3, 10p, 5,2m (17 ) - 2 dugó Vezeték, PGC-B3, 10p, 7,6m (25 ) - 2 dugó Vezeték, PGC-B3, 10p, 10,7m (35 ) - 2 dugó Vezeték, PGC-B3, 10p, 7,6m (25 ) - 1 dugó Vezeték, PGC-B3, 10p, 10,7m (35 ) - 1 dugó Vezeték, PGC-B3, 10p, 13,7m (45 ) - 1 dugó Vezeték, PGC-B3, 10p, 16,8m (55 ) - 1 dugó 320

29 TÉTELSZÁM TERMÉKSZÁM LEÍRÁS 15b Vezeték, PGC-B3, 14p, 1,4m (4.5 ) - 2 dugó Vezeték, PGC-B3, 14p, 1,8m (6 ) - 2 dugó Vezeték, PGC-B3, 14p, 3,6m (12 ) - 2 dugó Vezeték, PGC-B3, 14p, 4,6m (15 ) - 2 dugó Vezeték, PGC-B3, 14p, 5,2m (17 ) - 2 dugó Vezeték, PGC-B3, 14p, 7,6m (25 ) - 2 dugó Vezeték, PGC-B3, 14p, 10,7m (35 ) - 2 dugó Vezeték, PGC-B3, 14p, 7,6m (25 ) - 1 dugó Vezeték, PGC-B3, 14p, 10,7m (35 ) - 1 dugó Vezeték, PGC-B3, 14p, 13,7m (45 ) - 1 dugó Vezeték, PGC-B3, 14p, 16,8m (55 ) - 1 dugó Vezeték, GS-PGC, 8p, 1,8m (6 ) Vezeték, GS-PGC, 8p, 7,6m (25 ) Vezeték, GS-PGC, 8p, 10,7m (35 ) Vezeték, GS-PGC, 8p, 13,7m (45 ) Vezeték, GS-PGC, 8p, 16,8m (55 ) PT-36 plazmaíves vágópisztoly, 1,4m (4.5 ) PT-36 plazmaíves vágópisztoly, 1,8m (6 ) PT-36 plazmaíves vágópisztoly, 3,6m (12 ) PT-36 plazmaíves vágópisztoly, 4,3m (14 ) PT-36 plazmaíves vágópisztoly, 4,6m (15 ) PT-36 plazmaíves vágópisztoly, 5,2m (17 ) PT-36 plazmaíves vágópisztoly, 7,6m (25 ) 321

30 322

31 4. SZAKASZ MŰKÖDTETÉS 4.0 Működtetés 4.1 A plazmagáz modul működtetése Az m3 plazmarendszer plazmagáz modul fő előnye, hogy a működési paramétereket a készülék CNC-je kezeli. Emiatt az 3 plazmarendszer plazmagáz modulzal nincs szükség működtetési eljárásokra. A kezelés vagy a Vision vágási paramétereket tartalmazó képernyőn végezhető el manuálisan, vagy az ESAB folyamatparaméter adatok (PPS) használatával adható meg. Megjegyzés: A folyamatparaméter adatok (az SDP vagy TDF rövidítések által jelzett) a készülék vezérlő memóriájában kerülnek tárolásra; ez a memória tartalmazza a vágási vastagságokkal és anyagtípusokkal kapcsolatos összes szükséges információt. Az adatok létrehozásához szükséges információkat a vágópisztoly kézikönyve tartalmazza. A paraméteradatok létrehozásával és használatával kapcsolatos bővebb információkat az ESAB CNC programozói kézikönyvében találhat. MEGJ. Az m3 plazmarendszer védőgáz modul vágási paramétereinek beállításáról lásd a VÁGÁSI ADATOK KÉZIKÖNYVE ( ). 4.2 A plazmagáz modul nyomásmérői A nyomásmérők a vágópisztoly felé leadott aktuális nyomást mutatják. Vizuális visszajelzést tesznek lehetővé a működtető számára; hasznosak lehetnek a vágópisztoly problémáinak megállapításában. Indítógáz (PG1) Vágógáz (PG2) Megjegyzés: A PG1 és PG2 jelzések legtöbbször az indítóés vágógázt jelentik. Bizonyos vágási feltételek esetén kizárólag PG1 feltételek szükségesek. 323

32 4. SZAKASZ MŰKÖDTETÉS 4.3 A plazmagáz modul nyomáskapcsolói A nyomáskapcsolók a vezetékek nyomását ellenőrzik, továbbá a CNC bemeneteiről gondoskodnak. Ha a nyomás 50 psi érték alá csökken, a CNC lekapcsolhatja a folyamatot. A kapcsolók sorba vannak kötve a szolenoid és ará-nyos szelepek köze, az 1. és 2. védőgáz, indítógáz és vágógáz számára. Plazmagáz modul Gáznyomás kapcsoló 324

33 4. SZAKASZ MŰKÖDTETÉS 4.4 A védőgáz modul működtetése Az m3 plazmarendszer védőgáz modul fő előnye, hogy a működési paramétereket a készülék CNC-je kezeli. Emiatt az 3 plazmarendszer védőgáz modulzal nincs szükség működtetési eljárásokra. A kezelés vagy a Vision vágási paramétereket tartalmazó képernyőn végezhető el manuálisan, vagy az ESAB folyamatparaméter adatok (PPS) használatával adható meg. Megjegyzés: A folyamatparaméter adatok (az SDP vagy TDF rövidítések által jelzett) a készülék vezérlő memóriájában kerülnek tárolásra; ez a memória tartalmazza a vágási vastagságokkal és anyagtípusokkal kapcsolatos összes szükséges információt. Ezek az adatok az anyagtól, vastagságtól, a vágópisztoly típusától, a gáztól és az anyag típusától függenek. Az adatok létrehozásához szükséges információkat a vágópisztoly kézikönyve tartalmazza. A paraméteradatok létrehozásával és használatával kapcsolatos bővebb információkat az ESAB CNC programozói kézikönyvében találhat. MEGJ. Az m3 plazmarendszer védőgáz modul vágási paramétereinek beállításáról lásd a VÁGÁSI ADATOK KÉZIKÖNYVE ( ). 325

34 4. SZAKASZ MŰKÖDTETÉS 4.5 A védőgáz modul levegőszabályozója légfüggöny számára A levegőszabályozó a vágópisztoly aktuális levegőnyomását jelzi ki. Vizuális visszajelzést tesz lehetővé a működtető számára; továbbá hasznos lehet a vágópisztoly problémáinak megállapításában. A levegőszabályozóhoz való hozzáférés érdekében: 1. Távolítsa el a burkolatot. A szabályozó nem igényel beállítást. A szabályozó gyári beállítása 40 psi áramlás esetén. 326
