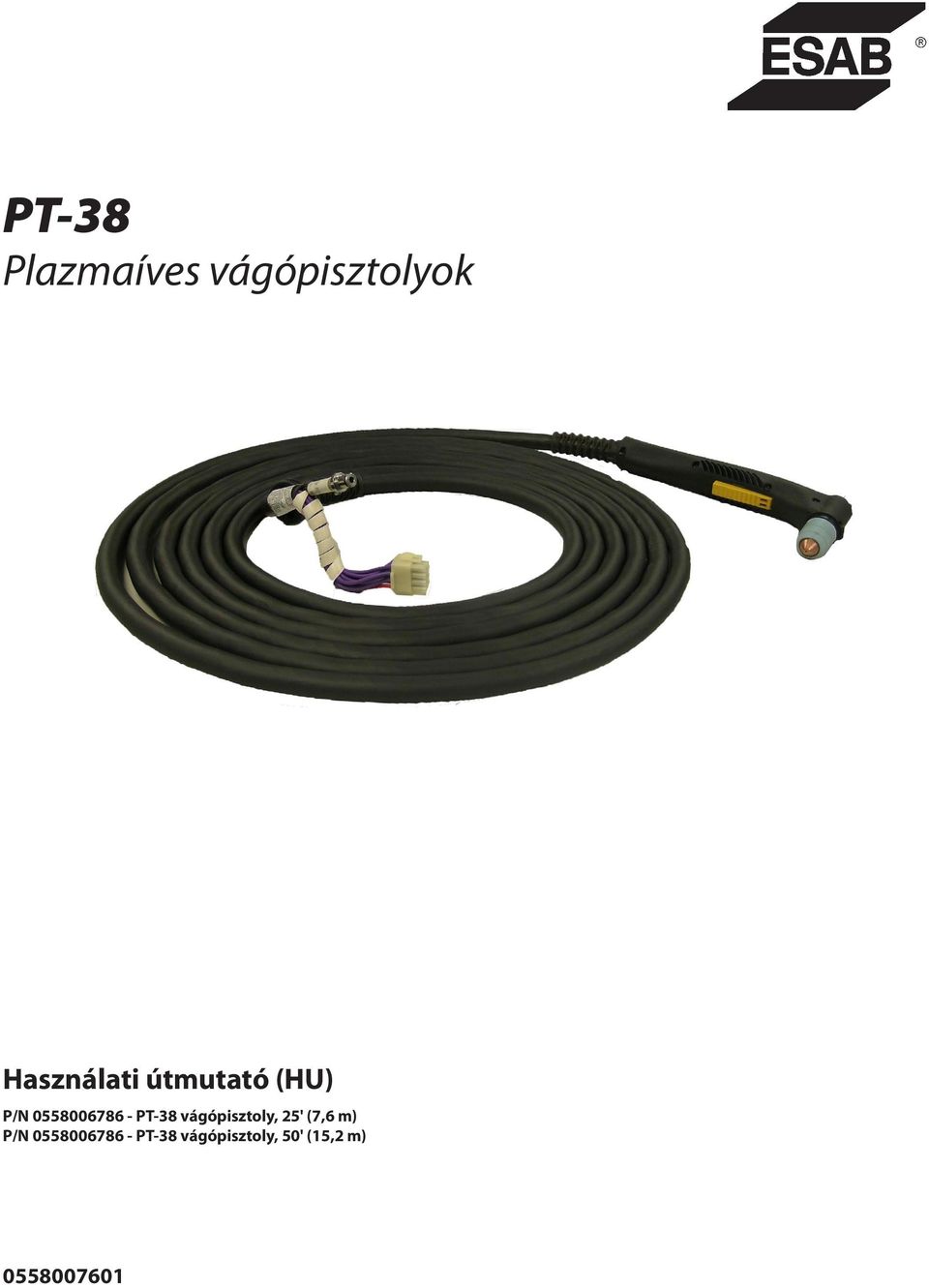

1 PT-38 Plazmaíves vágópisztolyok Használati útmutató (HU) P/N PT-38 vágópisztoly, 25' (7,6 m) P/N PT-38 vágópisztoly, 50' (15,2 m)

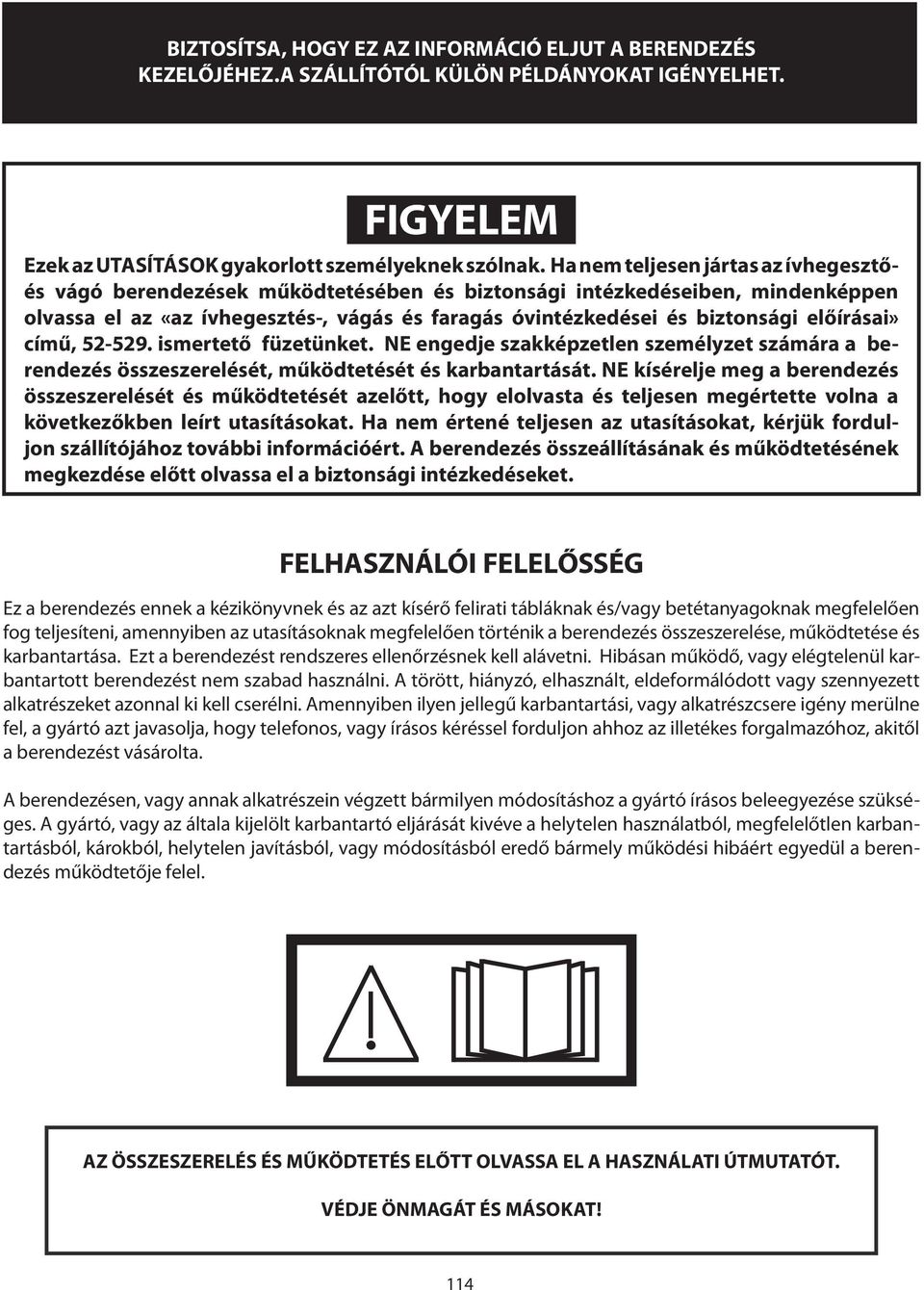

2 BIZTOSÍTSA, HOGY EZ AZ INFORMÁCIÓ ELJUT A BERENDEZÉS KEZELŐJÉHEZ.A SZÁLLÍTÓTÓL KÜLÖN PÉLDÁNYOKAT IGÉNYELHET. FIGYELEM Ezek az UTASÍTÁSOK gyakorlott személyeknek szólnak. Ha nem teljesen jártas az ívhegesztőés vágó berendezések működtetésében és biztonsági intézkedéseiben, mindenképpen olvassa el az «az ívhegesztés-, vágás és faragás óvintézkedései és biztonsági előírásai» című, ismertető füzetünket. NE engedje szakképzetlen személyzet számára a berendezés összeszerelését, működtetését és karbantartását. NE kísérelje meg a berendezés összeszerelését és működtetését azelőtt, hogy elolvasta és teljesen megértette volna a következőkben leírt utasításokat. Ha nem értené teljesen az utasításokat, kérjük forduljon szállítójához további információért. A berendezés összeállításának és működtetésének megkezdése előtt olvassa el a biztonsági intézkedéseket. FELHASZNÁLÓI FELELŐSSÉG Ez a berendezés ennek a kézikönyvnek és az azt kísérő felirati tábláknak és/vagy betétanyagoknak megfelelően fog teljesíteni, amennyiben az utasításoknak megfelelően történik a berendezés összeszerelése, működtetése és karbantartása. Ezt a berendezést rendszeres ellenőrzésnek kell alávetni. Hibásan működő, vagy elégtelenül karbantartott berendezést nem szabad használni. A törött, hiányzó, elhasznált, eldeformálódott vagy szennyezett alkatrészeket azonnal ki kell cserélni. Amennyiben ilyen jellegű karbantartási, vagy alkatrészcsere igény merülne fel, a gyártó azt javasolja, hogy telefonos, vagy írásos kéréssel forduljon ahhoz az illetékes forgalmazóhoz, akitől a berendezést vásárolta. A berendezésen, vagy annak alkatrészein végzett bármilyen módosításhoz a gyártó írásos beleegyezése szükséges. A gyártó, vagy az általa kijelölt karbantartó eljárását kivéve a helytelen használatból, megfelelőtlen karbantartásból, károkból, helytelen javításból, vagy módosításból eredő bármely működési hibáért egyedül a berendezés működtetője felel. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! 114

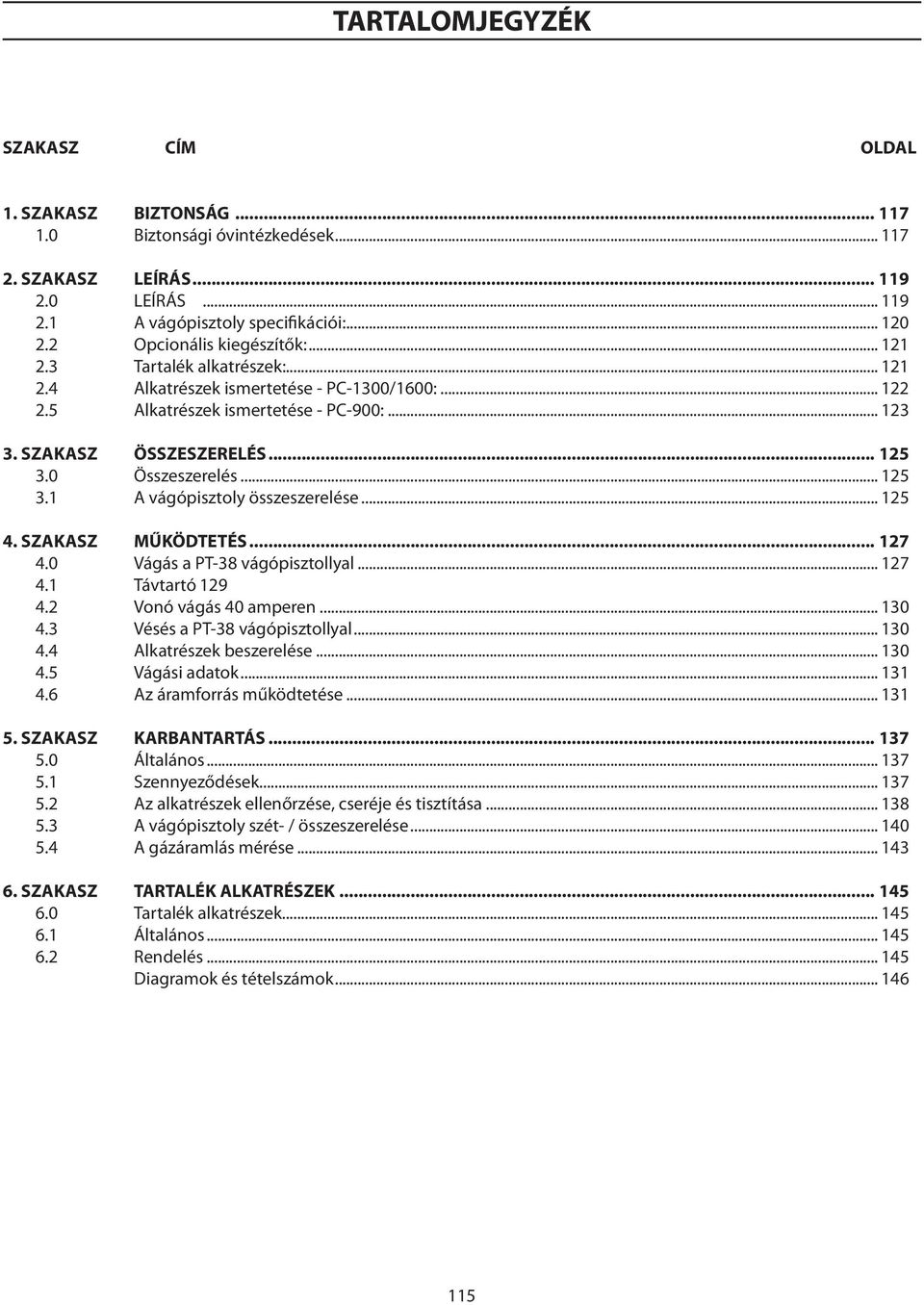

3 TARTALOMJEGYZÉK SZAKASZ CÍM OLDAL 1. SZAKASZ BIZTONSÁG Biztonsági óvintézkedések SZAKASZ LEÍRÁS LEÍRÁS A vágópisztoly specifikációi: Opcionális kiegészítők: Tartalék alkatrészek: Alkatrészek ismertetése - PC-1300/1600: Alkatrészek ismertetése - PC-900: SZAKASZ ÖSSZESZERELÉS Összeszerelés A vágópisztoly összeszerelése SZAKASZ MŰKÖDTETÉS Vágás a PT-38 vágópisztollyal Távtartó Vonó vágás 40 amperen Vésés a PT-38 vágópisztollyal Alkatrészek beszerelése Vágási adatok Az áramforrás működtetése SZAKASZ KARBANTARTÁS Általános Szennyeződések Az alkatrészek ellenőrzése, cseréje és tisztítása A vágópisztoly szét- / összeszerelése A gázáramlás mérése SZAKASZ TARTALÉK ALKATRÉSZEK Tartalék alkatrészek Általános Rendelés Diagramok és tételszámok

4 TARTALOMJEGYZÉK 116

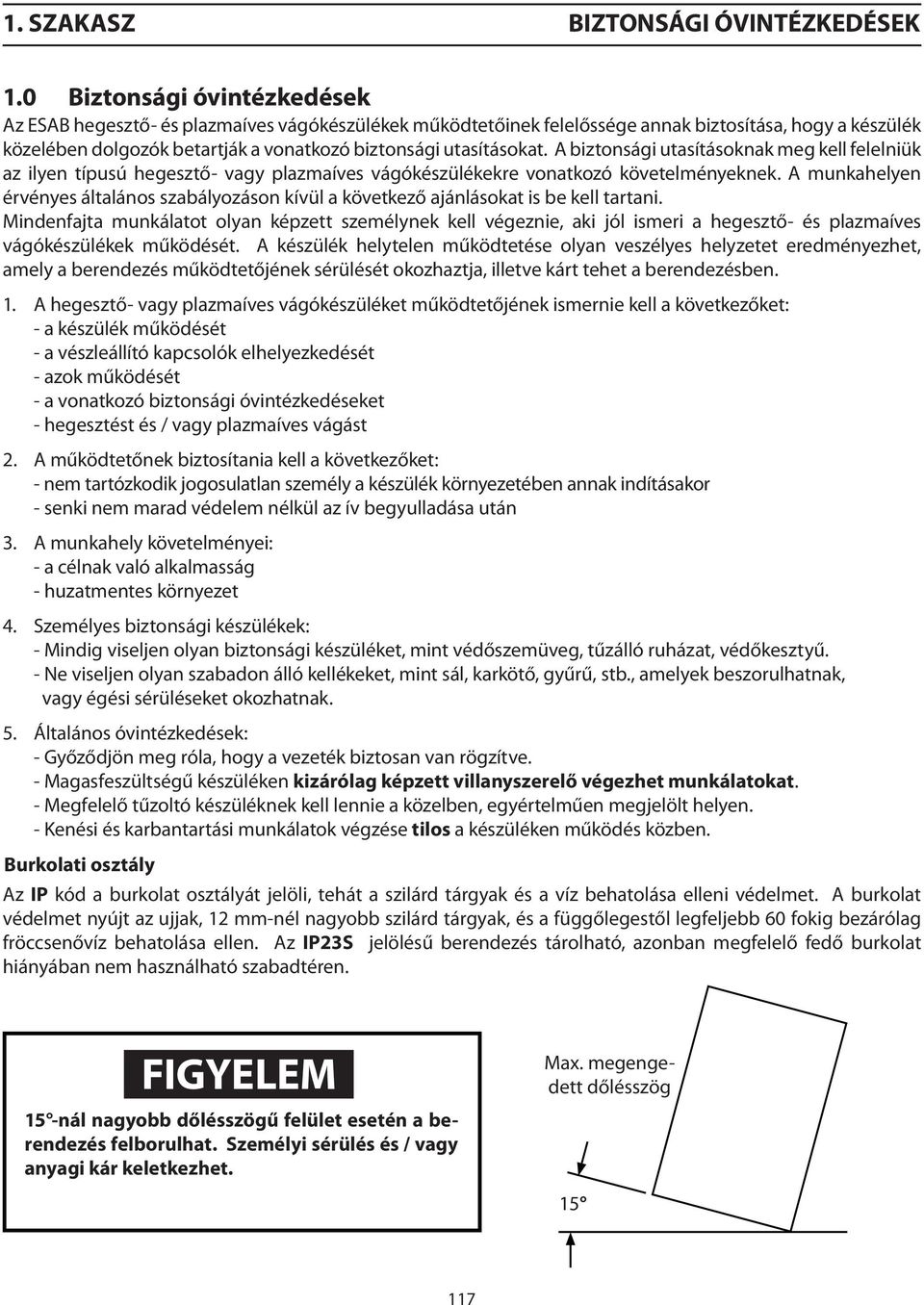

5 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK 1.0 Biztonsági óvintézkedések Az ESAB hegesztő- és plazmaíves vágókészülékek működtetőinek felelőssége annak biztosítása, hogy a készülék közelében dolgozók betartják a vonatkozó biztonsági utasításokat. A biztonsági utasításoknak meg kell felelniük az ilyen típusú hegesztő- vagy plazmaíves vágókészülékekre vonatkozó követelményeknek. A munkahelyen érvényes általános szabályozáson kívül a következő ajánlásokat is be kell tartani. Mindenfajta munkálatot olyan képzett személynek kell végeznie, aki jól ismeri a hegesztő- és plazmaíves vágókészülékek működését. A készülék helytelen működtetése olyan veszélyes helyzetet eredményezhet, amely a berendezés működtetőjének sérülését okozhaztja, illetve kárt tehet a berendezésben. 1. A hegesztő- vagy plazmaíves vágókészüléket működtetőjének ismernie kell a következőket: - a készülék működését - a vészleállító kapcsolók elhelyezkedését - azok működését - a vonatkozó biztonsági óvintézkedéseket - hegesztést és / vagy plazmaíves vágást 2. A működtetőnek biztosítania kell a következőket: - nem tartózkodik jogosulatlan személy a készülék környezetében annak indításakor - senki nem marad védelem nélkül az ív begyulladása után 3. A munkahely követelményei: - a célnak való alkalmasság - huzatmentes környezet 4. Személyes biztonsági készülékek: - Mindig viseljen olyan biztonsági készüléket, mint védőszemüveg, tűzálló ruházat, védőkesztyű. - Ne viseljen olyan szabadon álló kellékeket, mint sál, karkötő, gyűrű, stb., amelyek beszorulhatnak, vagy égési sérüléseket okozhatnak. 5. Általános óvintézkedések: - Győződjön meg róla, hogy a vezeték biztosan van rögzítve. - Magasfeszültségű készüléken kizárólag képzett villanyszerelő végezhet munkálatokat. - Megfelelő tűzoltó készüléknek kell lennie a közelben, egyértelműen megjelölt helyen. - Kenési és karbantartási munkálatok végzése tilos a készüléken működés közben. Burkolati osztály Az IP kód a burkolat osztályát jelöli, tehát a szilárd tárgyak és a víz behatolása elleni védelmet. A burkolat védelmet nyújt az ujjak, 12 mm-nél nagyobb szilárd tárgyak, és a függőlegestől legfeljebb 60 fokig bezárólag fröccsenővíz behatolása ellen. Az IP23S jelölésű berendezés tárolható, azonban megfelelő fedő burkolat hiányában nem használható szabadtéren. figyelem 15 -nál nagyobb dőlésszögű felület esetén a berendezés felborulhat. Személyi sérülés és / vagy anyagi kár keletkezhet. Max. megengedett dőlésszög

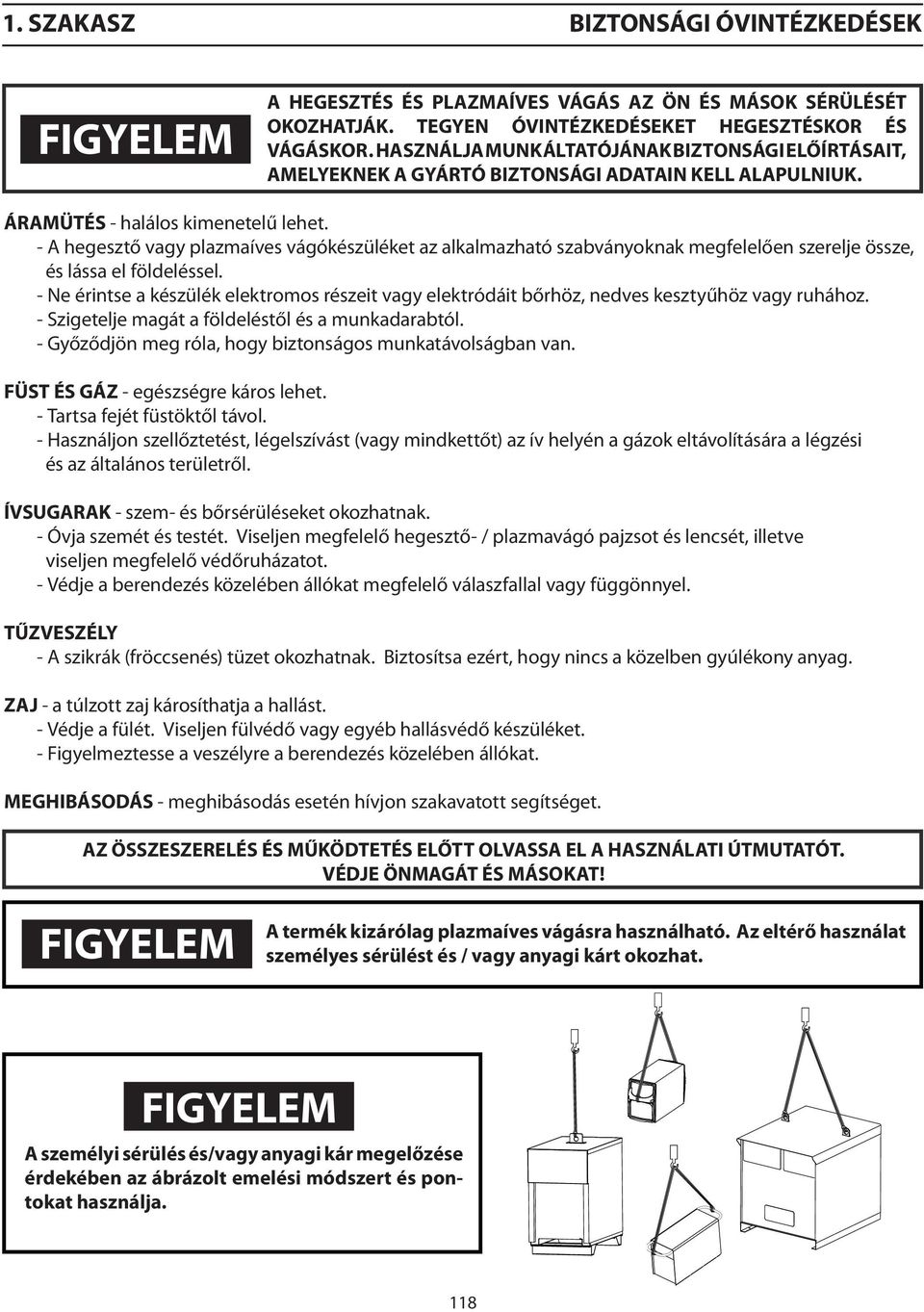

6 1. SZAKASZ BIZTONSÁGI ÓVINTÉZKEDÉSEK FIGYELEM A HEGESZTÉS ÉS PLAZMAÍVES VÁGÁS AZ ÖN ÉS MÁSOK SÉRÜLÉSÉT OKOZHATJÁK. TEGYEN ÓVINTÉZKEDÉSEKET HEGESZTÉSKOR ÉS VÁGÁSKOR. HASZNÁLJA MUNKÁLTATÓJÁNAK BIZTONSÁGI ELŐÍRTÁSAIT, AMELYEKNEK A GYÁRTÓ BIZTONSÁGI ADATAIN KELL ALAPULNIUK. ÁRAMÜTÉS - halálos kimenetelű lehet. - A hegesztő vagy plazmaíves vágókészüléket az alkalmazható szabványoknak megfelelően szerelje össze, és lássa el földeléssel. - Ne érintse a készülék elektromos részeit vagy elektródáit bőrhöz, nedves kesztyűhöz vagy ruhához. - Szigetelje magát a földeléstől és a munkadarabtól. - Győződjön meg róla, hogy biztonságos munkatávolságban van. FÜST ÉS GÁZ - egészségre káros lehet. - Tartsa fejét füstöktől távol. - Használjon szellőztetést, légelszívást (vagy mindkettőt) az ív helyén a gázok eltávolítására a légzési és az általános területről. ÍVSUGARAK - szem- és bőrsérüléseket okozhatnak. - Óvja szemét és testét. Viseljen megfelelő hegesztő- / plazmavágó pajzsot és lencsét, illetve viseljen megfelelő védőruházatot. - Védje a berendezés közelében állókat megfelelő válaszfallal vagy függönnyel. TŰZVESZÉLY - A szikrák (fröccsenés) tüzet okozhatnak. Biztosítsa ezért, hogy nincs a közelben gyúlékony anyag. ZAJ - a túlzott zaj károsíthatja a hallást. - Védje a fülét. Viseljen fülvédő vagy egyéb hallásvédő készüléket. - Figyelmeztesse a veszélyre a berendezés közelében állókat. MEGHIBÁSODÁS - meghibásodás esetén hívjon szakavatott segítséget. AZ ÖSSZESZERELÉS ÉS MŰKÖDTETÉS ELŐTT OLVASSA EL A HASZNÁLATI ÚTMUTATÓT. VÉDJE ÖNMAGÁT ÉS MÁSOKAT! figyelem A termék kizárólag plazmaíves vágásra használható. Az eltérő használat személyes sérülést és / vagy anyagi kárt okozhat. figyelem A személyi sérülés és/vagy anyagi kár megelőzése érdekében az ábrázolt emelési módszert és pontokat használja. 118

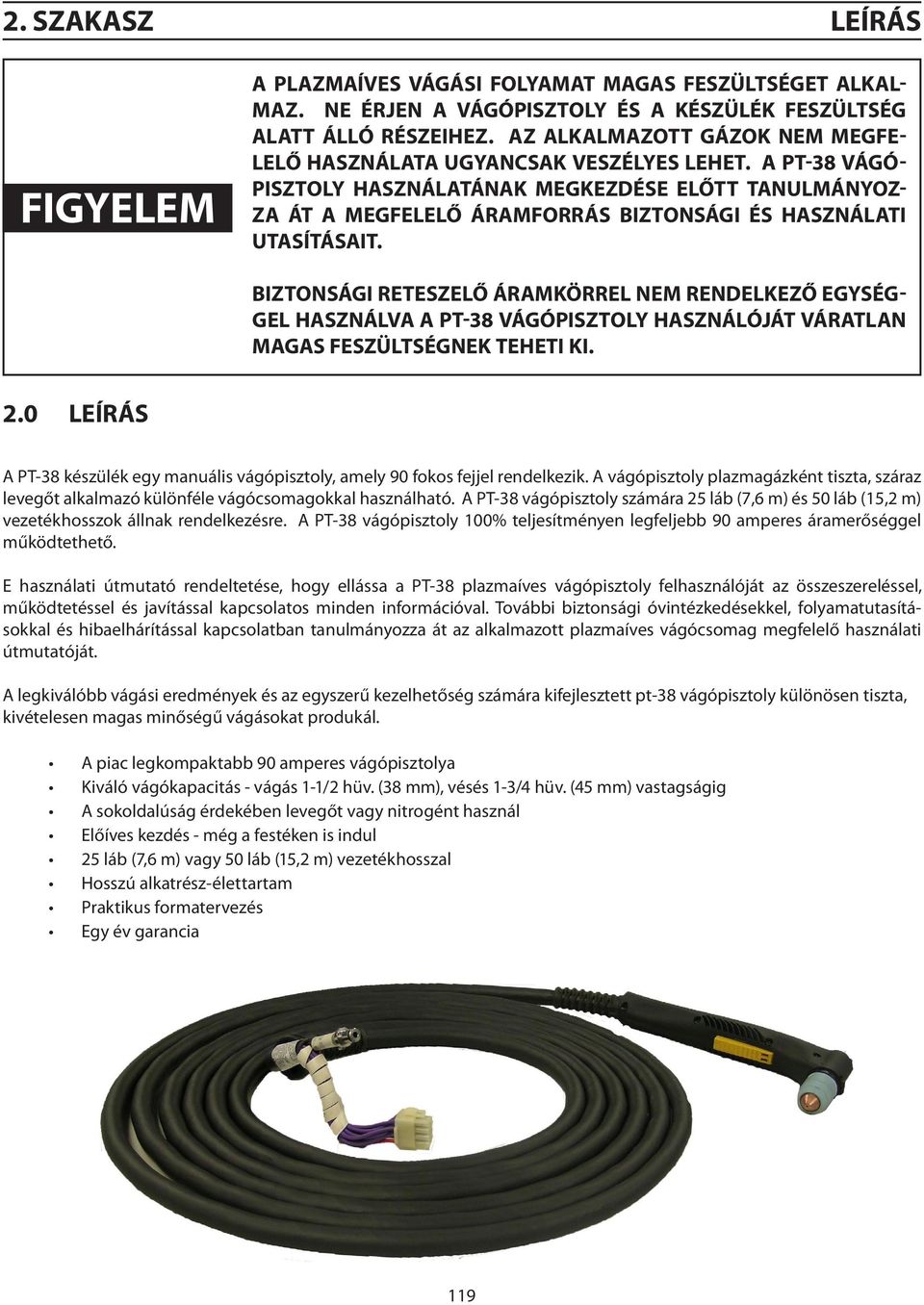

7 2. SZAKASZ LEÍRÁS FIGYELEM A PLAZMAÍVES VÁGÁSI FOLYAMAT MAGAS FESZÜLTSÉGET ALKAL- MAZ. NE ÉRJEN A VÁGÓPISZTOLY ÉS A KÉSZÜLÉK FESZÜLTSÉG ALATT ÁLLÓ RÉSZEIHEZ. AZ ALKALMAZOTT GÁZOK NEM MEGFE- LELŐ HASZNÁLATA UGYANCSAK VESZÉLYES LEHET. A PT-38 VÁGÓ- PISZTOLY HASZNÁLATÁNAK MEGKEZDÉSE ELŐTT TANULMÁNYOZ- ZA ÁT A MEGFELELŐ ÁRAMFORRÁS BIZTONSÁGI ÉS HASZNÁLATI UTASÍTÁSAIT. BIZTONSÁGI RETESZELŐ ÁRAMKÖRREL NEM RENDELKEZŐ EGYSÉG- GEL HASZNÁLVA A PT-38 VÁGÓPISZTOLY HASZNÁLÓJÁT VÁRATLAN MAGAS FESZÜLTSÉGNEK TEHETI KI. 2.0 LEÍRÁS A PT-38 készülék egy manuális vágópisztoly, amely 90 fokos fejjel rendelkezik. A vágópisztoly plazmagázként tiszta, száraz levegőt alkalmazó különféle vágócsomagokkal használható. A PT-38 vágópisztoly számára 25 láb (7,6 m) és 50 láb (15,2 m) vezetékhosszok állnak rendelkezésre. A PT-38 vágópisztoly 100% teljesítményen legfeljebb 90 amperes áramerőséggel működtethető. E használati útmutató rendeltetése, hogy ellássa a PT-38 plazmaíves vágópisztoly felhasználóját az összeszereléssel, működtetéssel és javítással kapcsolatos minden információval. További biztonsági óvintézkedésekkel, folyamatutasításokkal és hibaelhárítással kapcsolatban tanulmányozza át az alkalmazott plazmaíves vágócsomag megfelelő használati útmutatóját. A legkiválóbb vágási eredmények és az egyszerű kezelhetőség számára kifejlesztett pt-38 vágópisztoly különösen tiszta, kivételesen magas minőségű vágásokat produkál. A piac legkompaktabb 90 amperes vágópisztolya Kiváló vágókapacitás - vágás 1-1/2 hüv. (38 mm), vésés 1-3/4 hüv. (45 mm) vastagságig A sokoldalúság érdekében levegőt vagy nitrogént használ Előíves kezdés - még a festéken is indul 25 láb (7,6 m) vagy 50 láb (15,2 m) vezetékhosszal Hosszú alkatrész-élettartam Praktikus formatervezés Egy év garancia 119

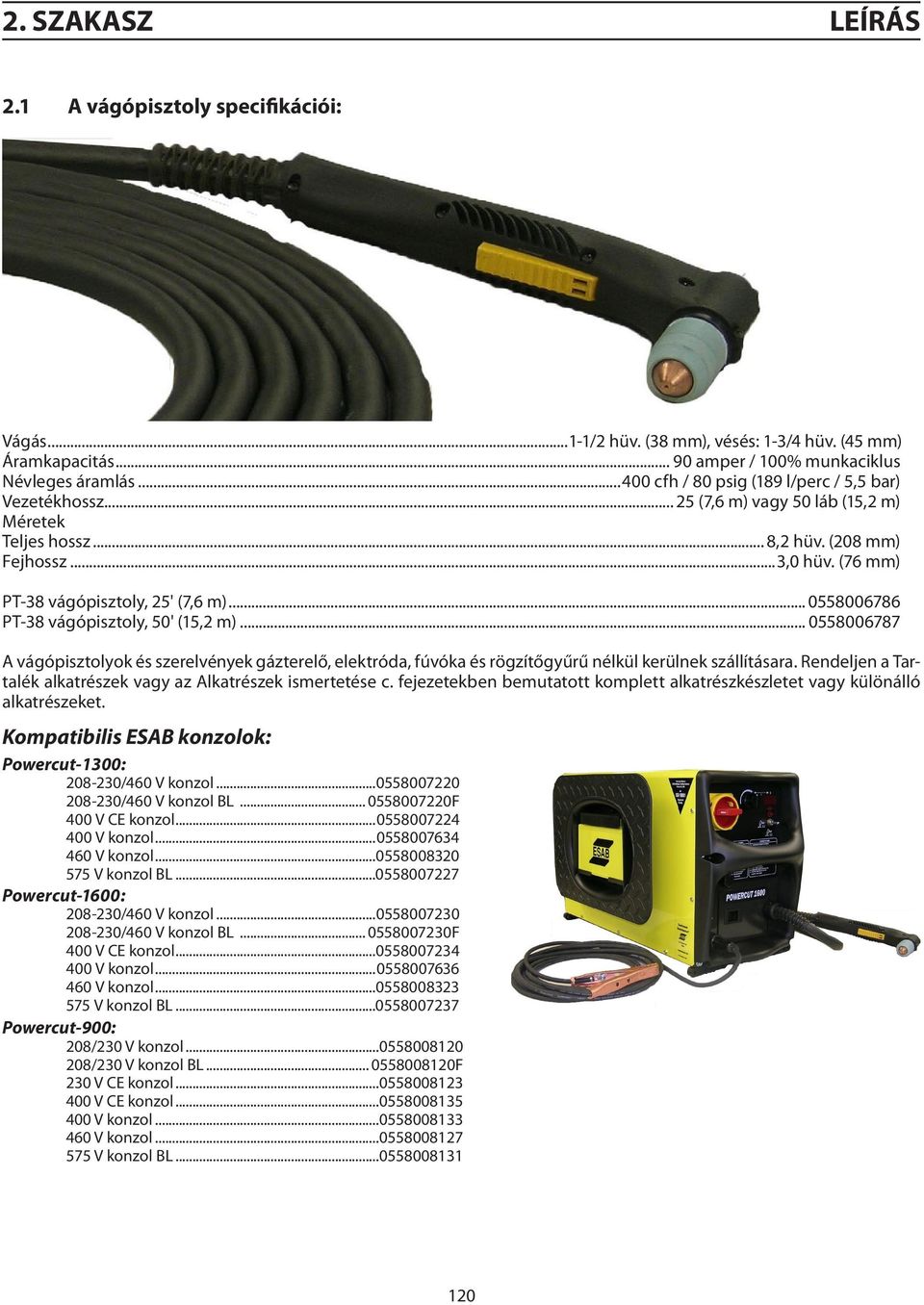

8 2. SZAKASZ LEÍRÁS 2.1 A vágópisztoly specifikációi: Vágás...1-1/2 hüv. (38 mm), vésés: 1-3/4 hüv. (45 mm) Áramkapacitás amper / 100% munkaciklus Névleges áramlás cfh / 80 psig (189 l/perc / 5,5 bar) Vezetékhossz (7,6 m) vagy 50 láb (15,2 m) Méretek Teljes hossz... 8,2 hüv. (208 mm) Fejhossz...3,0 hüv. (76 mm) PT-38 vágópisztoly, 25' (7,6 m) PT-38 vágópisztoly, 50' (15,2 m) A vágópisztolyok és szerelvények gázterelő, elektróda, fúvóka és rögzítőgyűrű nélkül kerülnek szállításara. Rendeljen a Tartalék alkatrészek vagy az Alkatrészek ismertetése c. fejezetekben bemutatott komplett alkatrészkészletet vagy különálló alkatrészeket. Kompatibilis ESAB konzolok: Powercut-1300: /460 V konzol /460 V konzol BL F 400 V CE konzol V konzol V konzol V konzol BL Powercut-1600: /460 V konzol /460 V konzol BL F 400 V CE konzol V konzol V konzol V konzol BL Powercut-900: 208/230 V konzol /230 V konzol BL F 230 V CE konzol V CE konzol V konzol V konzol V konzol BL

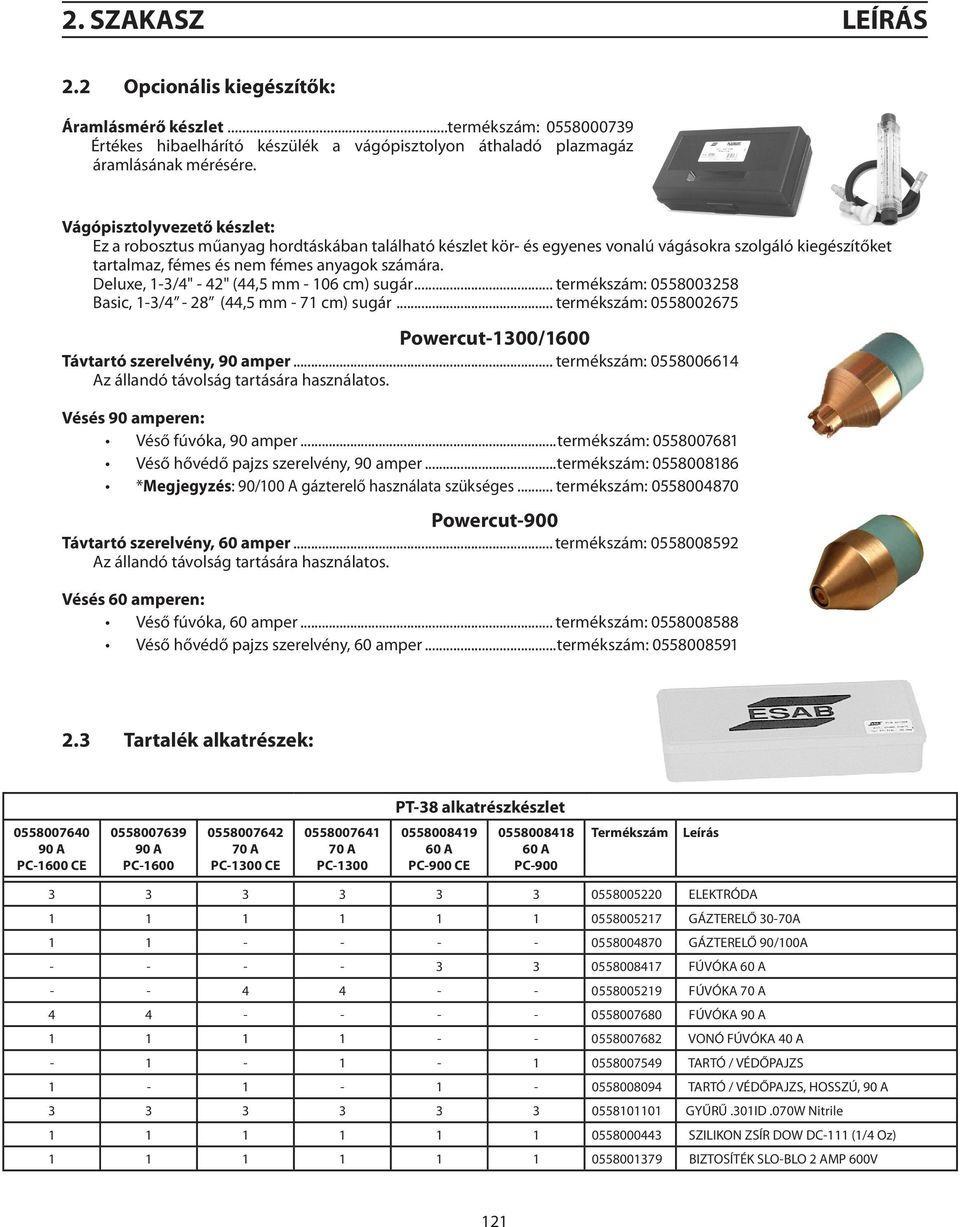

9 2. SZAKASZ LEÍRÁS 2.2 Opcionális kiegészítők: Áramlásmérő készlet...termékszám: Értékes hibaelhárító készülék a vágópisztolyon áthaladó plazmagáz áramlásának mérésére. Vágópisztolyvezető készlet: Ez a robosztus műanyag hordtáskában található készlet kör- és egyenes vonalú vágásokra szolgáló kiegészítőket tartalmaz, fémes és nem fémes anyagok számára. Deluxe, 1-3/4" - 42" (44,5 mm cm) sugár... termékszám: Basic, 1-3/4-28 (44,5 mm - 71 cm) sugár... termékszám: Powercut-1300/1600 Távtartó szerelvény, 90 amper... termékszám: Az állandó távolság tartására használatos. Vésés 90 amperen: Véső fúvóka, 90 amper...termékszám: Véső hővédő pajzs szerelvény, 90 amper...termékszám: *Megjegyzés: 90/100 A gázterelő használata szükséges... termékszám: Powercut-900 Távtartó szerelvény, 60 amper... termékszám: Az állandó távolság tartására használatos. Vésés 60 amperen: Véső fúvóka, 60 amper... termékszám: Véső hővédő pajzs szerelvény, 60 amper...termékszám: Tartalék alkatrészek: PT-38 alkatrészkészlet A PC-1600 CE A PC A PC-1300 CE A PC A PC-900 CE A PC-900 Termékszám Leírás ELEKTRÓDA GÁZTERELŐ 30-70A GÁZTERELŐ 90/100A FÚVÓKA 60 A FÚVÓKA 70 A FÚVÓKA 90 A VONÓ FÚVÓKA 40 A TARTÓ / VÉDŐPAJZS TARTÓ / VÉDŐPAJZS, HOSSZÚ, 90 A GYŰRŰ.301ID.070W Nitrile SZILIKON ZSÍR DOW DC-111 (1/4 Oz) BIZTOSÍTÉK SLO-BLO 2 AMP 600V 121

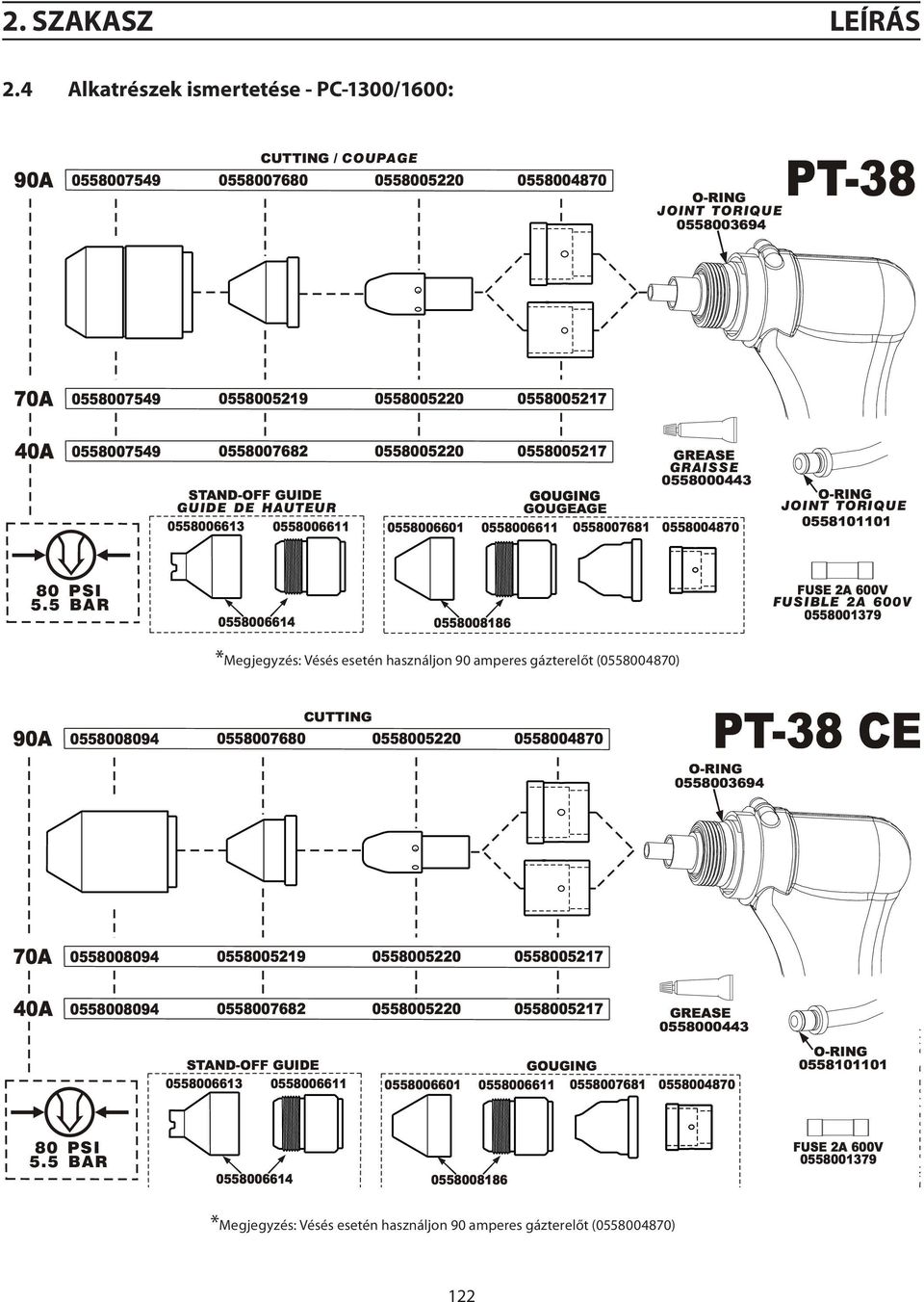

10 2. SZAKASZ LEÍRÁS 2.4 Alkatrészek ismertetése - PC-1300/1600: *Megjegyzés: Vésés esetén használjon 90 amperes gázterelőt ( ) *Megjegyzés: Vésés esetén használjon 90 amperes gázterelőt ( ) 122

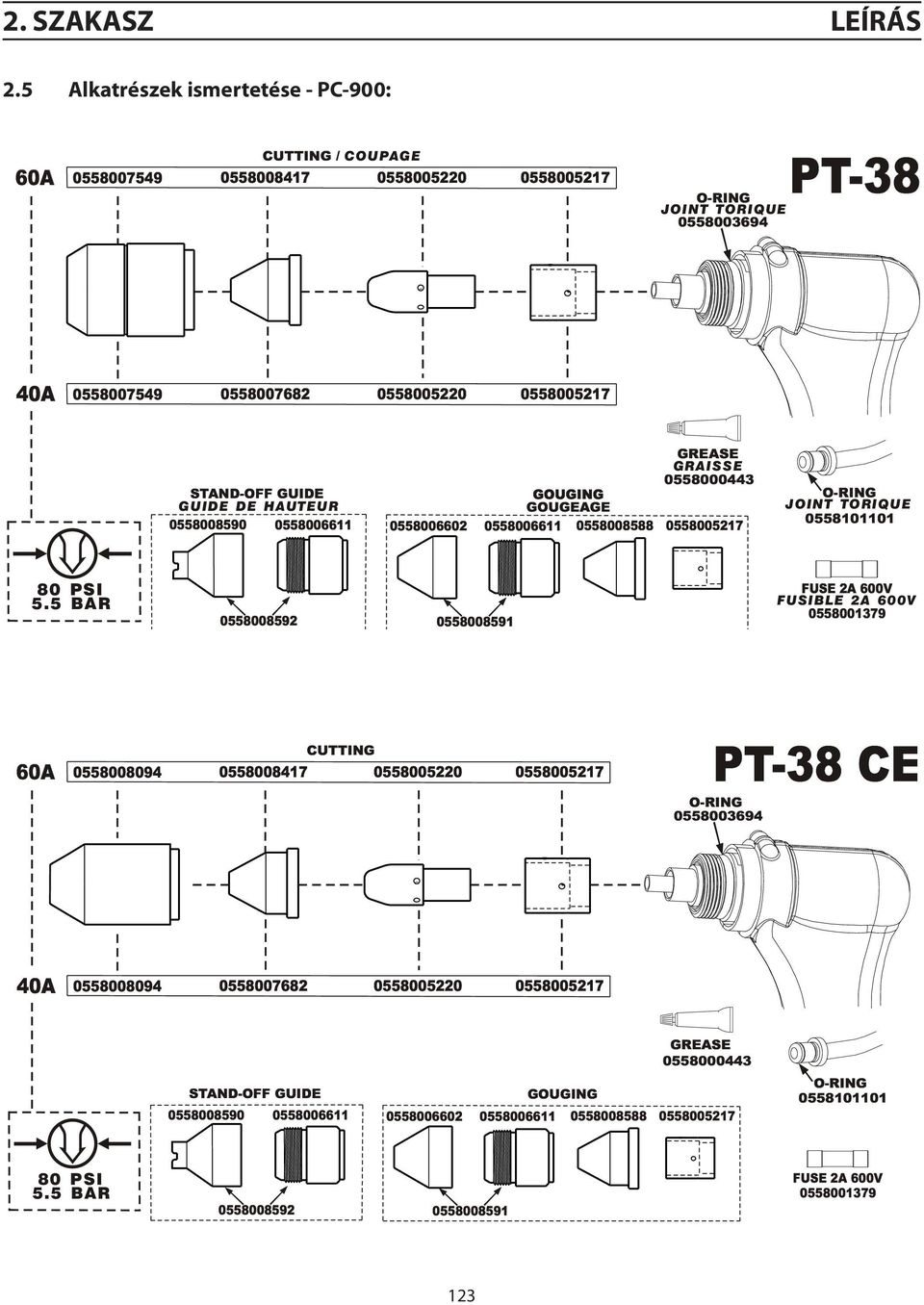

11 2. SZAKASZ LEÍRÁS 2.5 Alkatrészek ismertetése - PC-900: 123

12 2. SZAKASZ LEÍRÁS 124

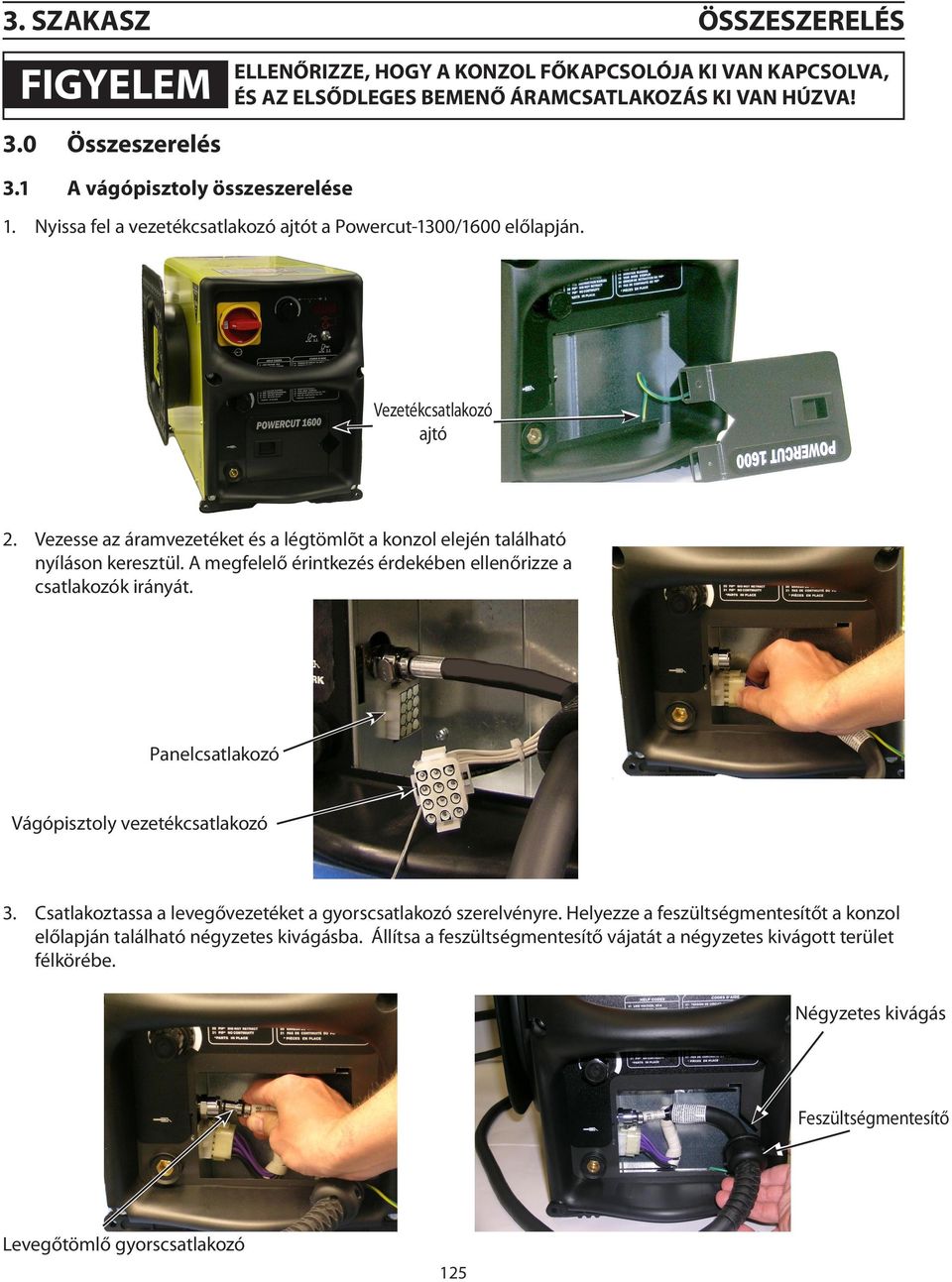

13 3. SZAKASZ ÖSSZESZERELÉS FIGYELEM 3.0 Összeszerelés 3.1 A vágópisztoly összeszerelése ELLENŐRIZZE, HOGY A KONZOL FŐKAPCSOLÓJA KI VAN KAPCSOLVA, ÉS AZ ELSŐDLEGES BEMENŐ ÁRAMCSATLAKOZÁS KI VAN HÚZVA! 1. Nyissa fel a vezetékcsatlakozó ajtót a Powercut-1300/1600 előlapján. Vezetékcsatlakozó ajtó 2. Vezesse az áramvezetéket és a légtömlõt a konzol elején található nyíláson keresztül. A megfelelő érintkezés érdekében ellenőrizze a csatlakozók irányát. Panelcsatlakozó Vágópisztoly vezetékcsatlakozó 3. Csatlakoztassa a levegővezetéket a gyorscsatlakozó szerelvényre. Helyezze a feszültségmentesítőt a konzol előlapján található négyzetes kivágásba. Állítsa a feszültségmentesítő vájatát a négyzetes kivágott terület félkörébe. Négyzetes kivágás Feszültségmentesítő Levegőtömlő gyorscsatlakozó 125

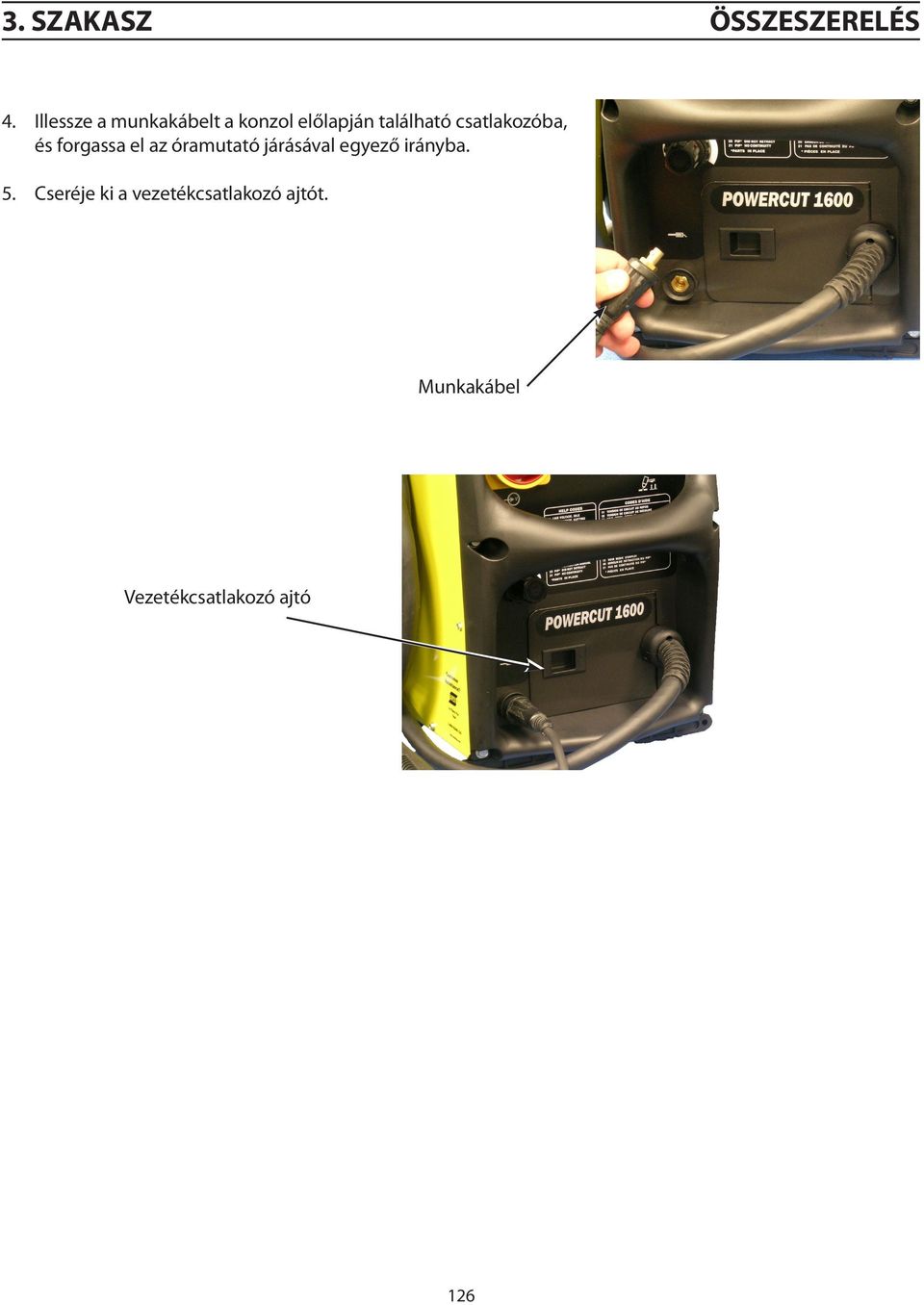

14 3. SZAKASZ ÖSSZESZERELÉS 4. Illessze a munkakábelt a konzol előlapján található csatlakozóba, és forgassa el az óramutató járásával egyező irányba. 5. Cseréje ki a vezetékcsatlakozó ajtót. Munkakábel Vezetékcsatlakozó ajtó 126

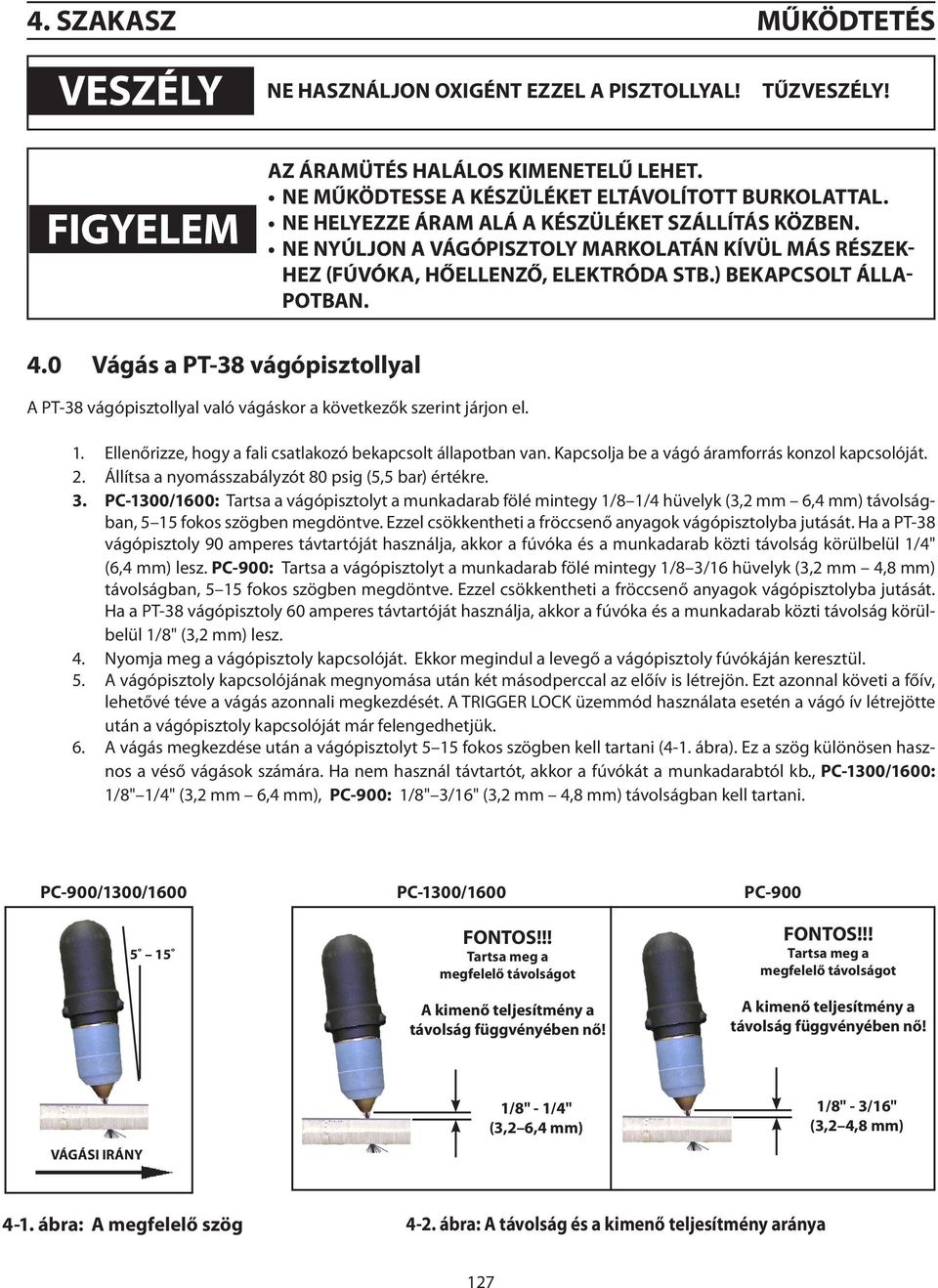

15 4. SZAKASZ MŰKÖDTETÉS VESZÉLY NE HASZNÁLJON OXIGÉNT EZZEL A PISZTOLLYAL! TŰZVESZÉLY! FIGYELEM AZ ÁRAMÜTÉS HALÁLOS KIMENETELŰ LEHET. NE MŰKÖDTESSE A KÉSZÜLÉKET ELTÁVOLÍTOTT BURKOLATTAL. NE HELYEZZE ÁRAM ALÁ A KÉSZÜLÉKET SZÁLLÍTÁS KÖZBEN. NE NYÚLJON A VÁGÓPISZTOLY MARKOLATÁN KÍVÜL MÁS RÉSZEK- HEZ (FÚVÓKA, HŐELLENZŐ, ELEKTRÓDA STB.) BEKAPCSOLT ÁLLA- POTBAN. 4.0 Vágás a PT-38 vágópisztollyal A PT-38 vágópisztollyal való vágáskor a következők szerint járjon el. 1. Ellenőrizze, hogy a fali csatlakozó bekapcsolt állapotban van. Kapcsolja be a vágó áramforrás konzol kapcsolóját. 2. Állítsa a nyomásszabályzót 80 psig (5,5 bar) értékre. 3. PC-1300/1600: Tartsa a vágópisztolyt a munkadarab fölé mintegy 1/8 1/4 hüvelyk (3,2 mm 6,4 mm) távolságban, 5 15 fokos szögben megdöntve. Ezzel csökkentheti a fröccsenő anyagok vágópisztolyba jutását. Ha a PT-38 vágópisztoly 90 amperes távtartóját használja, akkor a fúvóka és a munkadarab közti távolság körülbelül 1/4" (6,4 mm) lesz. PC-900: Tartsa a vágópisztolyt a munkadarab fölé mintegy 1/8 3/16 hüvelyk (3,2 mm 4,8 mm) távolságban, 5 15 fokos szögben megdöntve. Ezzel csökkentheti a fröccsenő anyagok vágópisztolyba jutását. Ha a PT-38 vágópisztoly 60 amperes távtartóját használja, akkor a fúvóka és a munkadarab közti távolság körülbelül 1/8" (3,2 mm) lesz. 4. Nyomja meg a vágópisztoly kapcsolóját. Ekkor megindul a levegő a vágópisztoly fúvókáján keresztül. 5. A vágópisztoly kapcsolójának megnyomása után két másodperccal az előív is létrejön. Ezt azonnal követi a főív, lehetővé téve a vágás azonnali megkezdését. A TRIGGER LOCK üzemmód használata esetén a vágó ív létrejötte után a vágópisztoly kapcsolóját már felengedhetjük. 6. A vágás megkezdése után a vágópisztolyt 5 15 fokos szögben kell tartani (4-1. ábra). Ez a szög különösen hasznos a véső vágások számára. Ha nem használ távtartót, akkor a fúvókát a munkadarabtól kb., PC-1300/1600: 1/8" 1/4" (3,2 mm 6,4 mm), PC-900: 1/8" 3/16" (3,2 mm 4,8 mm) távolságban kell tartani. PC-900/1300/1600 PC-1300/1600 PC FONTOS!!! Tartsa meg a megfelelő távolságot A kimenő teljesítmény a távolság függvényében nő! FONTOS!!! Tartsa meg a megfelelő távolságot A kimenő teljesítmény a távolság függvényében nő! VÁGÁSI IRÁNY 1/8" - 1/4" (3,2 6,4 mm) 1/8" - 3/16" (3,2 4,8 mm) 4-1. ábra: A megfelelő szög 4-2. ábra: A távolság és a kimenő teljesítmény aránya 127

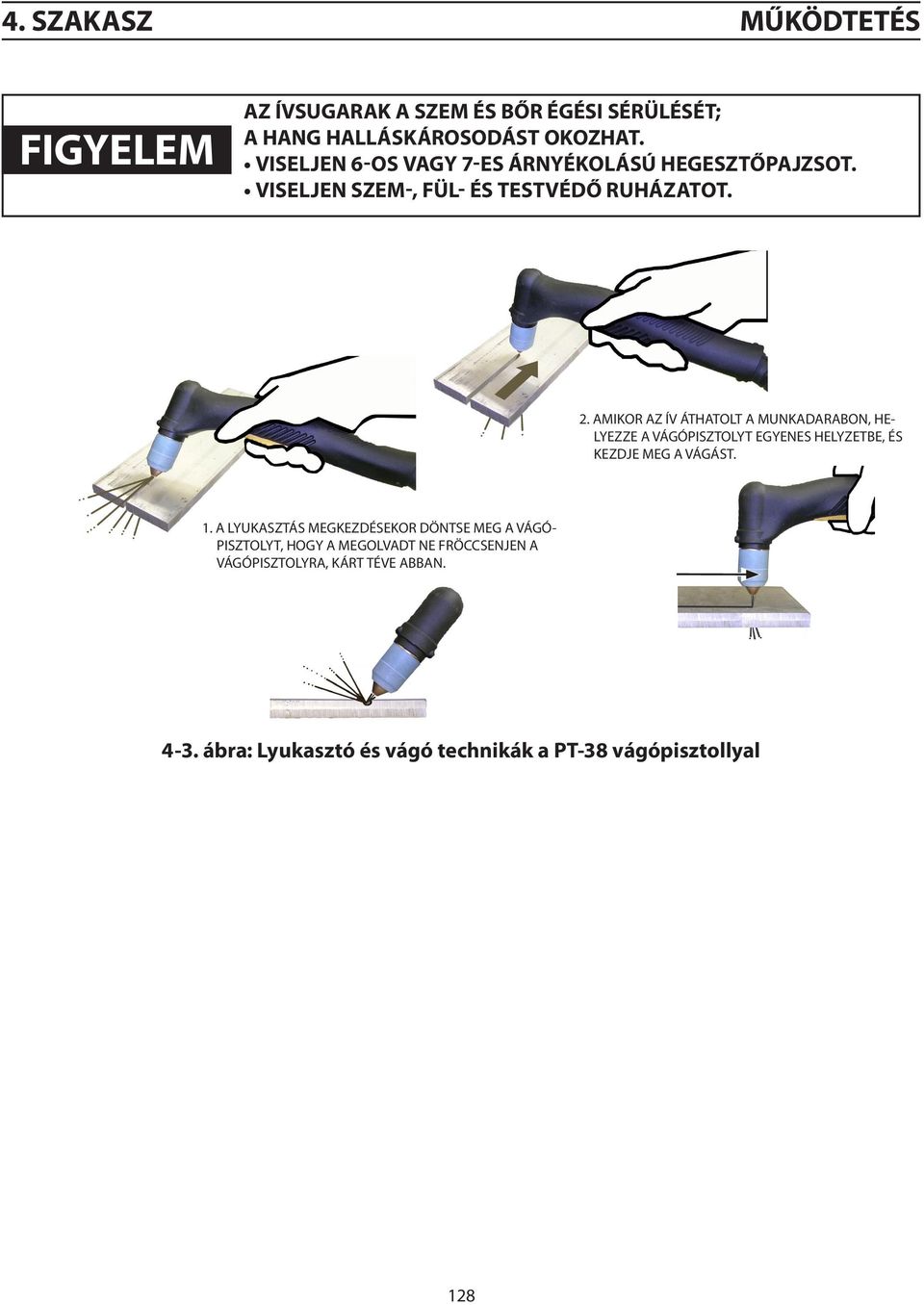

16 4. SZAKASZ MŰKÖDTETÉS FIGYELEM AZ ÍVSUGARAK A SZEM ÉS BŐR ÉGÉSI SÉRÜLÉSÉT; A HANG HALLÁSKÁROSODÁST OKOZHAT. VISELJEN 6-OS VAGY 7-ES ÁRNYÉKOLÁSÚ HEGESZTŐPAJZSOT. VISELJEN SZEM-, FÜL- ÉS TESTVÉDŐ RUHÁZATOT. 2. AMIKOR AZ ÍV ÁTHATOLT A MUNKADARABON, HE- LYEZZE A VÁGÓPISZTOLYT EGYENES HELYZETBE, ÉS KEZDJE MEG A VÁGÁST. 1. A LYUKASZTÁS MEGKEZDÉSEKOR DÖNTSE MEG A VÁGÓ- PISZTOLYT, HOGY A MEGOLVADT NE FRÖCCSENJEN A VÁGÓPISZTOLYRA, KÁRT TÉVE ABBAN ábra: Lyukasztó és vágó technikák a PT-38 vágópisztollyal 128

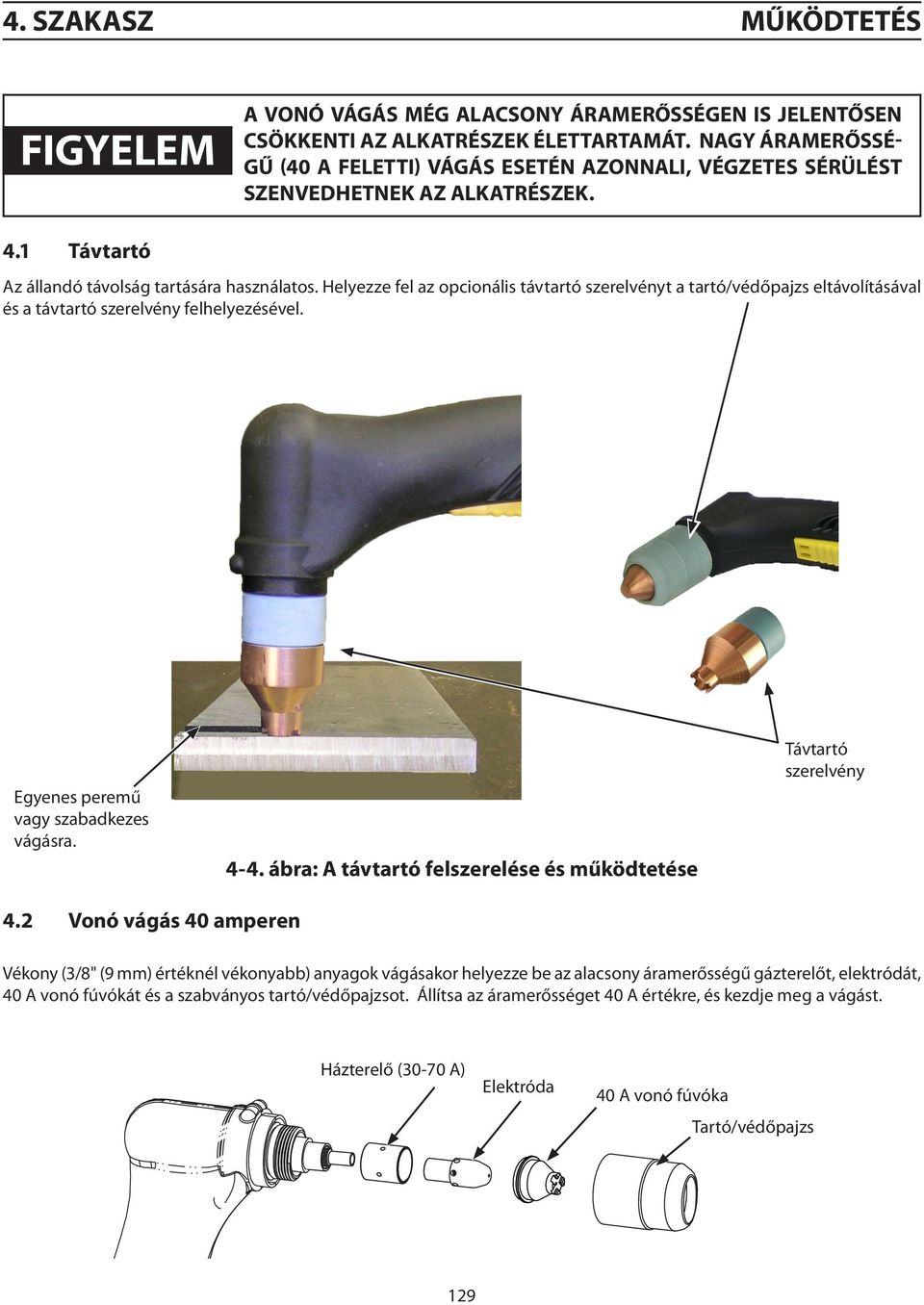

17 4. SZAKASZ MŰKÖDTETÉS FIGYELEM A VONÓ VÁGÁS MÉG ALACSONY ÁRAMERŐSSÉGEN IS JELENTŐSEN CSÖKKENTI AZ ALKATRÉSZEK ÉLETTARTAMÁT. NAGY ÁRAMERŐSSÉ- GŰ (40 A FELETTI) VÁGÁS ESETÉN AZONNALI, VÉGZETES SÉRÜLÉST SZENVEDHETNEK AZ ALKATRÉSZEK. 4.1 Távtartó Az állandó távolság tartására használatos. Helyezze fel az opcionális távtartó szerelvényt a tartó/védőpajzs eltávolításával és a távtartó szerelvény felhelyezésével. Egyenes peremű vagy szabadkezes vágásra ábra: A távtartó felszerelése és működtetése Távtartó szerelvény 4.2 Vonó vágás 40 amperen Vékony (3/8" (9 mm) értéknél vékonyabb) anyagok vágásakor helyezze be az alacsony áramerősségű gázterelőt, elektródát, 40 A vonó fúvókát és a szabványos tartó/védőpajzsot. Állítsa az áramerősséget 40 A értékre, és kezdje meg a vágást. Házterelő (30-70 A) Elektróda 40 A vonó fúvóka Tartó/védőpajzs 129

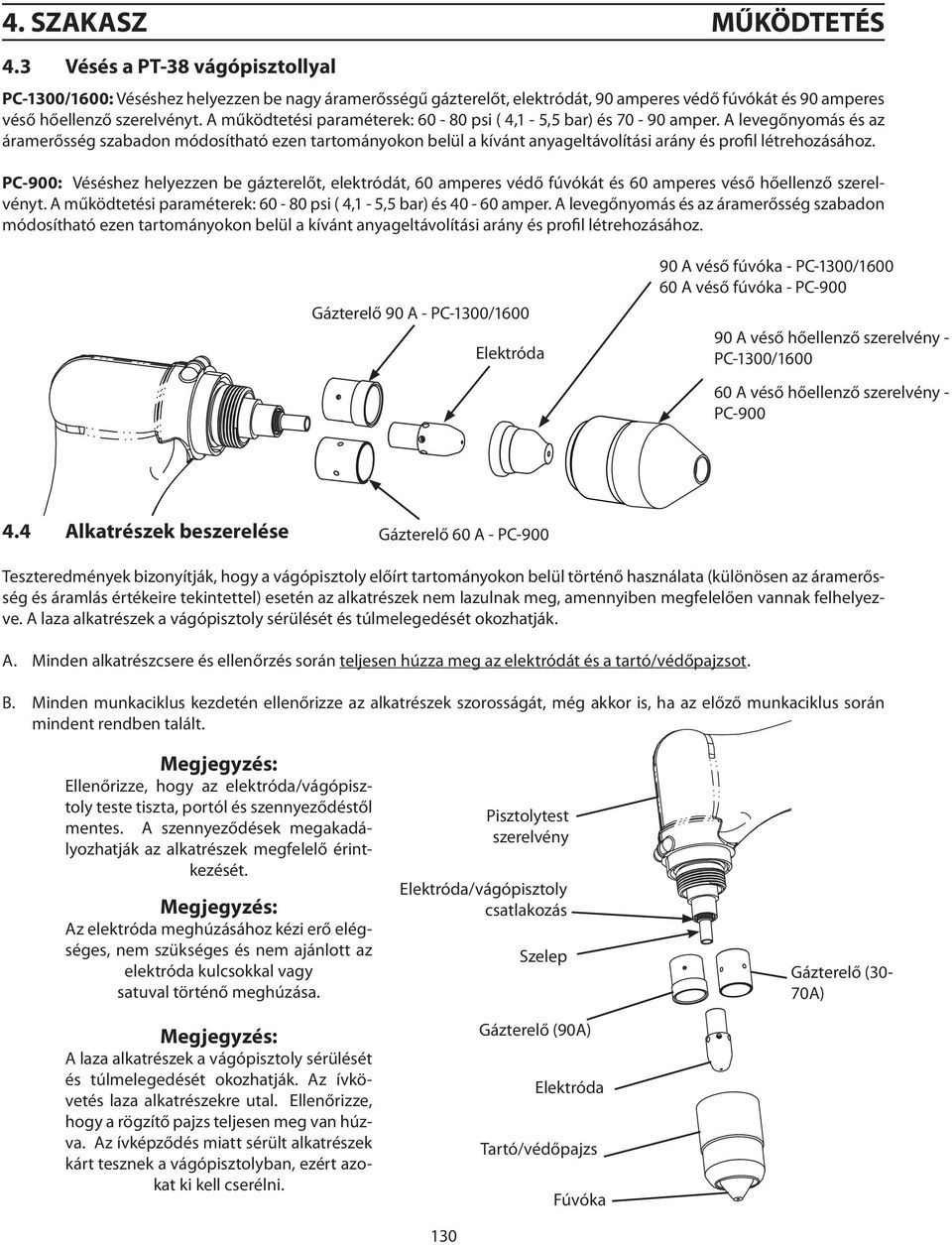

18 4. SZAKASZ MŰKÖDTETÉS 4.3 Vésés a PT-38 vágópisztollyal PC-1300/1600: Véséshez helyezzen be nagy áramerősségű gázterelőt, elektródát, 90 amperes védő fúvókát és 90 amperes véső hőellenző szerelvényt. A működtetési paraméterek: psi ( 4,1-5,5 bar) és amper. A levegőnyomás és az áramerősség szabadon módosítható ezen tartományokon belül a kívánt anyageltávolítási arány és profil létrehozásához. PC-900: Véséshez helyezzen be gázterelőt, elektródát, 60 amperes védő fúvókát és 60 amperes véső hőellenző szerelvényt. A működtetési paraméterek: psi ( 4,1-5,5 bar) és amper. A levegőnyomás és az áramerősség szabadon módosítható ezen tartományokon belül a kívánt anyageltávolítási arány és profil létrehozásához. Gázterelő 90 A - PC-1300/1600 Elektróda 90 A véső fúvóka - PC-1300/ A véső fúvóka - PC A véső hőellenző szerelvény - PC-1300/ A véső hőellenző szerelvény - PC Alkatrészek beszerelése Gázterelő 60 A - PC-900 Teszteredmények bizonyítják, hogy a vágópisztoly előírt tartományokon belül történő használata (különösen az áramerősség és áramlás értékeire tekintettel) esetén az alkatrészek nem lazulnak meg, amennyiben megfelelően vannak felhelyezve. A laza alkatrészek a vágópisztoly sérülését és túlmelegedését okozhatják. A. Minden alkatrészcsere és ellenőrzés során teljesen húzza meg az elektródát és a tartó/védőpajzsot. B. Minden munkaciklus kezdetén ellenőrizze az alkatrészek szorosságát, még akkor is, ha az előző munkaciklus során mindent rendben talált. Megjegyzés: Ellenőrizze, hogy az elektróda/vágópisztoly teste tiszta, portól és szennyeződéstől mentes. A szennyeződések megakadályozhatják az alkatrészek megfelelő érintkezését. Megjegyzés: Az elektróda meghúzásához kézi erő elégséges, nem szükséges és nem ajánlott az elektróda kulcsokkal vagy satuval történő meghúzása. Megjegyzés: A laza alkatrészek a vágópisztoly sérülését és túlmelegedését okozhatják. Az ívkövetés laza alkatrészekre utal. Ellenőrizze, hogy a rögzítő pajzs teljesen meg van húzva. Az ívképződés miatt sérült alkatrészek kárt tesznek a vágópisztolyban, ezért azokat ki kell cserélni. 130 Pisztolytest szerelvény Elektróda/vágópisztoly csatlakozás Szelep Gázterelő (90A) Elektróda Tartó/védőpajzs Fúvóka Gázterelő (30-70A)

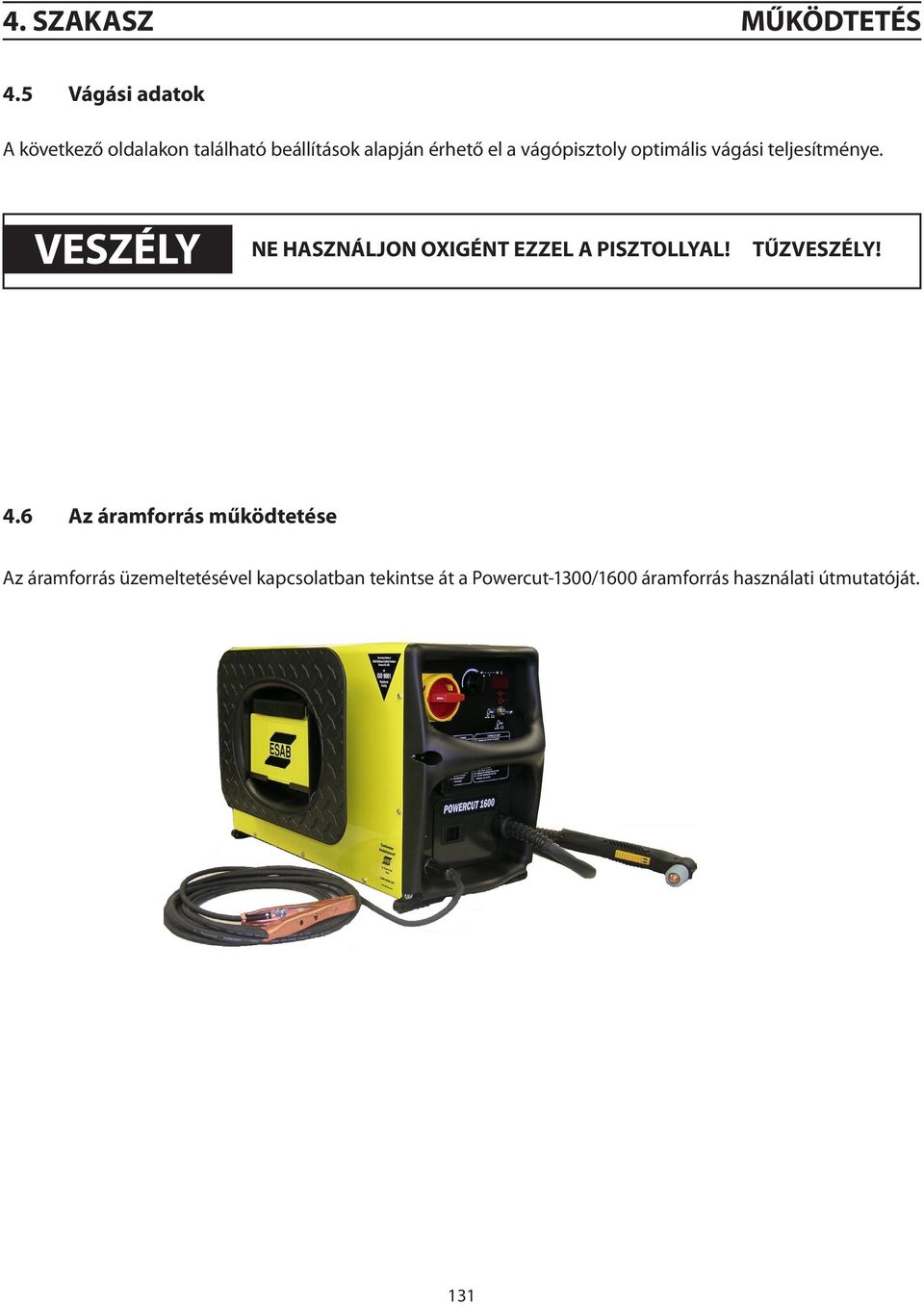

19 4. SZAKASZ MŰKÖDTETÉS 4.5 Vágási adatok A következő oldalakon található beállítások alapján érhető el a vágópisztoly optimális vágási teljesítménye. VESZÉLY NE HASZNÁLJON OXIGÉNT EZZEL A PISZTOLLYAL! TŰZVESZÉLY! 4.6 Az áramforrás működtetése Az áramforrás üzemeltetésével kapcsolatban tekintse át a Powercut-1300/1600 áramforrás használati útmutatóját. 131

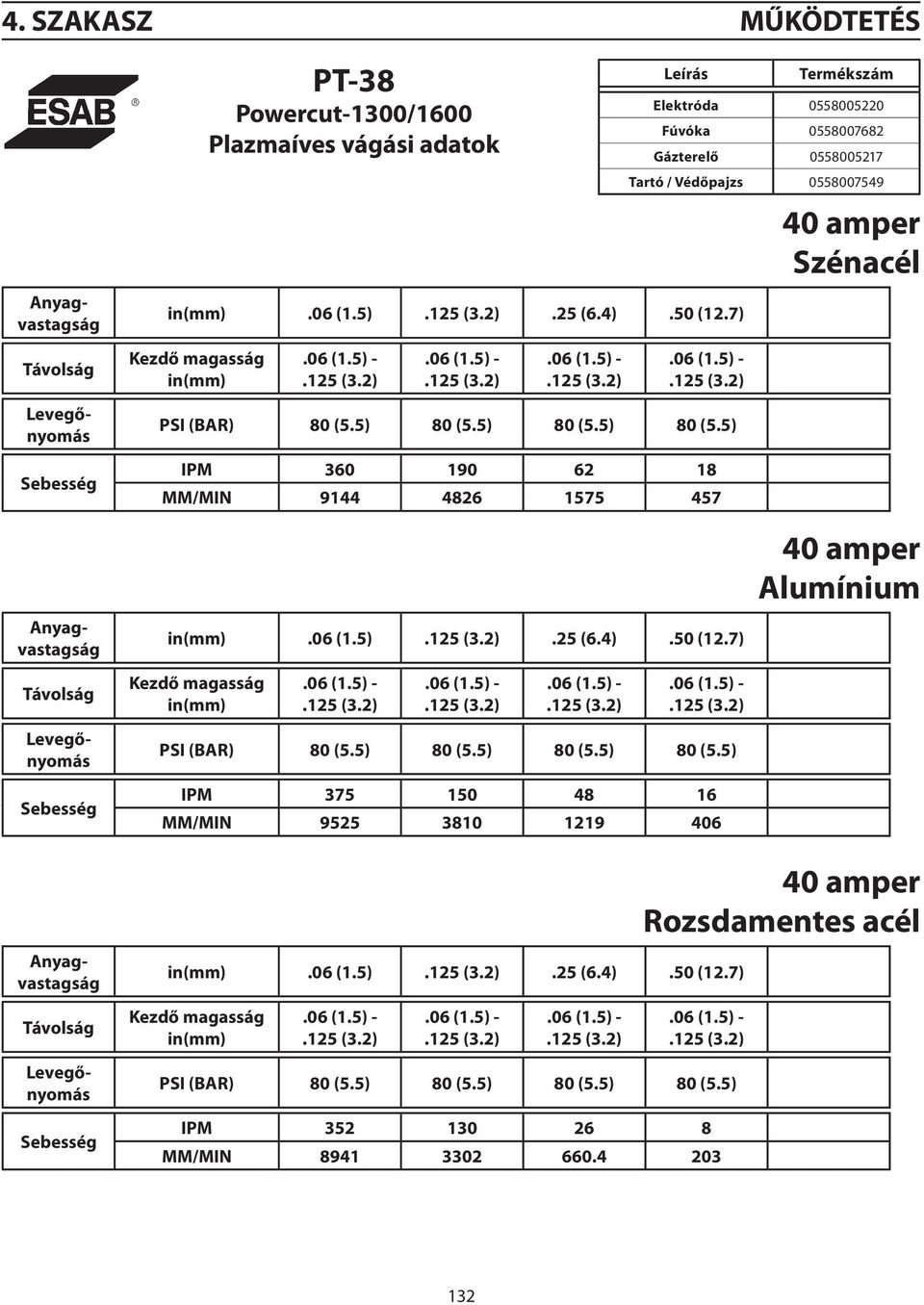

20 4. SZAKASZ MŰKÖDTETÉS Anyagvastagság Távolság Sebesség Anyagvastagság Távolság Sebesség Anyagvastagság Távolság Levegőnyomás Levegőnyomás Levegőnyomás Sebesség in(mm).06 (1.5).125 (3.2).25 (6.4).50 (12.7) Kezdő magasság in(mm) PT-38 Powercut-1300/1600 Plazmaíves vágási adatok.06 (1.5) (3.2).06 (1.5) (3.2).06 (1.5) (3.2).06 (1.5) (3.2) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN in(mm).06 (1.5).125 (3.2).25 (6.4).50 (12.7) Kezdő magasság in(mm).06 (1.5) (3.2).06 (1.5) (3.2).06 (1.5) (3.2).06 (1.5) (3.2) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN in(mm).06 (1.5).125 (3.2).25 (6.4).50 (12.7) Kezdő magasság in(mm).06 (1.5) (3.2).06 (1.5) (3.2).06 (1.5) (3.2) Leírás.06 (1.5) (3.2) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN Termékszám Elektróda Fúvóka Gázterelő Tartó / Védőpajzs amper Szénacél 40 amper Alumínium 40 amper Rozsdamentes acél 132

21 4. SZAKASZ MŰKÖDTETÉS Anyagvastagság Távolság Sebesség PT-38 Powercut-900 Plazmaíves vágási adatok in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) Kezdő magasság in(mm) Leírás.125 (3.2).125 (3.2).125 (3.2).125 (3.2) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN Termékszám Elektróda Fúvóka Gázterelő Tartó / Védőpajzs amper Szénacél Anyagvastagság Távolság Sebesség Anyagvastagság Távolság Levegőnyomás Levegőnyomás Levegőnyomás Sebesség in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) Kezdő magasság in(mm) 60 amper Alumínium.188 (4.78).188 (4.78).188 (4.78).188 (4.78) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) Kezdő magasság in(mm) 60 amper Rozsdamentes acél.188 (4.78).188 (4.78).188 (4.78).188 (4.78) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN

22 4. SZAKASZ MŰKÖDTETÉS Anyagvastagság Távolság Sebesség Anyagvastagság Távolság Sebesség Anyagvastagság Távolság Levegőnyomás Levegőnyomás Levegőnyomás Sebesség in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) 1.25 (31.8) Kezdő magasság in(mm) PT-38 Powercut-1300/1600 Plazmaíves vágási adatok.125 (3.2).125 (3.2).125 (3.2).125 (3.2).125 (3.2) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN amper Szénacél in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) 1.25 (31.8) Kezdő magasság in(mm).188 (4.78).188 (4.78).188 (4.78).188 (4.78).188 (4.78) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM amper Alumínium MM/MIN in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) 1.25 (31.8) Kezdő magasság in(mm) Leírás 70 amper Rozsdamentes acél.188 (4.78).188 (4.78).188 (4.78).188 (4.78).188 (4.78) PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM Termékszám Elektróda Fúvóka Gázterelő Tartó / Védőpajzs MM/MIN

23 4. SZAKASZ MŰKÖDTETÉS PT-38 Powercut-1300/1600 Plazmaíves vágási adatok Leírás Termékszám Elektróda Fúvóka Gázterelő Tartó / Védőpajzs amper Szénacél Anyagvastagság in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) 1.5 (38.1) Távolság Kezdő magasság in(mm).125 (3.8).125 (3.8).125 (3.8).125 (3.8).125 (3.8) Sebesség PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN amper Alumínium Anyagvastagság in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) 1.5 (38.1) Távolság Kezdő magasság in(mm).250 (6.4).250 (6.4).250 (6.4).250 (6.4).250 (6.4) Sebesség PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN amper Rozsdamentes acél Anyagvastagság in(mm).25 (6.4).50 (12.7).75 (19.1) 1.0 (25.4) 1.5 (38.1) Távolság Kezdő magasság in(mm).125 (3.8).125 (3.8).250 (6.4).250 (6.4).250 (6.4) Levegőnyomás Levegőnyomás Levegőnyomás Sebesség PSI (BAR) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) 80 (5.5) IPM MM/MIN

24 4. SZAKASZ MŰKÖDTETÉS 136

25 5. SZAKASZ KARBANTARTÁS FIGYELEM BÁRMILYEN KARBANTARTÁSI MUNKA MEGKEZDÉSE ELŐTT ELLEN- ŐRIZZE, HOGY A KONZOL FŐKAPCSOLÓJA KIKAPCSOLT ("OFF") ÁLLAPOTBAN VAN, ÉS AZ ELSŐDLEGES ÁRAMELLÁTÁS KI VAN KAPCSOLVA. 5.0 Általános A. Rendszeresen ellenőrizze a vágópisztoly fejét. Cserélje ki az elhasználódott vagy sérült alkatrészeket. B. A vágópisztoly kábeleit rendszeresen ellenőrizze. Ha bármilyen vágást tapasztalna a védőburkolaton vagy szigetelésen, akkor cserélje le a kábelt. 5.1 Szennyeződések Bármilyen szennyeződés és a laza alkatrészek a PT-38 vágópisztoly idő előtti meghibásodását okozhatja a belső ívképződés következtében. Ennek elkerülése érdekében a következőket kell tenni: Biztosítsa, hogy tiszta, száraz és olajmentes levegőt használ. Mindig törölje tisztára a rögzítő pajzsot egy ronggyal, mielőtt új alkatrészeket szerelne a vágópisztolyba. A rögzítőpajzs felülete kevésbé képes ellenállni az ívkövetésnek, ha benne bármilyen szennyeződés felgyülemlik. 137

26 5. SZAKASZ KARBANTARTÁS 5.2 Az alkatrészek ellenőrzése, cseréje és tisztítása Szerelje szét a PT-38 vágópisztoly fejét az alábbiak szerint: Vágópisztoly test szerelvény 1. Helyezze a vágópisztoly fejét lefelé, és távolítsa el a rögzítő/védőpajzsot az óramutató járásával ellentétes irányba történő csavarással. A fúvóka ekkor kiesik a vágópisztoly fejéből, és a rögzítő/védőpajzsban marad. Szelep Elektróda/ vágópisztoly csatlakozás Megjegyzés: A fúvóka és az elektróda általában azonos arányban használódik el. A legjobb teljesítmény érdekében ezeket együtt cserélje le. Megjegyzés: Az alkatrészek vizuális ellenőrzése során ellenőrizze a vágópisztoly testét. Cserélje ki a vágópisztoly testét, ha elhasználódott vagy sérült. Elektróda Fúvóka és tartó/védőpajzs 2. Távolítsa el a fúvókát a rögzítő/védőpajzs lefelé fordításával, és a fúvóka kinyomásával. Ellenőrizze a fúvóka elhasználódottságát. A fúvóka nyílásának kereknek kell lennie mind a bemeneten, mind pedig a kimeneten. Ha a fúvóka nyílása ovális alakban deformálódott vagy egyéb sérülés jeleit mutatja, akkor ki kell cserélni. A fúvóka belsején szürkés lerakódások keletkezhetnek az elektródától. Ezek acélforgácscsal eltávolíthatók, azonban ügyelni kell arra, hogy azt követően minden acélforgács maradványt eltávolítson. Tartó/védőpajzs HASZNÁLT Fúvóka ÚJ 138

27 5. SZAKASZ KARBANTARTÁS VIGYÁZAT CSERÉLJE LE AZ ELEKTRÓDÁT, HA A MÉLYEDÉS 0,06 HÜVELYKNÉL (1,5 MM) NAGYOBB! 3. Amennyiben az elektróda közepén.06" (1,5 mm) értékűnél nagyobb bemélyedés látható, akkor ki kell cserélni. Ez az elektróda óramutató járásával ellentétes irányba történő lecsavarásával lehetséges. Ha az elektródát e kopási határértéknél tovább használja, akkor kárt tehet a vágópisztolyban vagy az áramforrásban. A fúvóka élettartamát is nagyban csökkenti, ha az elektródát az ajánlott kopási határérték felett tovább használja. HASZNÁLT ÚJ 4. Távolítsa el a gázterelőt. Ellenőrizze a gázterelőt és a szelepet az olyan sérülések tekintetében, mint az ívkövetés vagy törés, szükség esetén cserélje ki azokat. Megjegyzés: A gázterelőt és tartó/védőpajzsot csak akkor kell kicserélni, ha jelentős elhasználódottság jele látható azokon. A havi csere az általában megszokott gyakorlat. Pisztolytest szerelvény Elektróda/vágópisztoly 5. A gázterelő vágópisztoly szerelvényre történő szerelése után helyezze fel az elektródát az óramutató járásával azonos irányba csavarással. csatlakozás Szelep 6. Végül cserélje ki a fúvókát és a rögzítő/védőpajzsot az óramutató járásával azonos irányba csavarással. Gázterelő (90A) Gázterelő (30-70A) Megjegyzés: Az elektróda meghúzásához kézi erő elégséges, nem szükséges és nem ajánlott az elektróda kulcsokkal vagy satuval történő meghúzása. Elektróda Tartó/védőpajzs Fúvóka 139

28 5. SZAKASZ KARBANTARTÁS FIGYELEM 5.3 A vágópisztoly szét- / összeszerelése BÁRMILYEN KARBANTARTÁSI MUNKA MEGKEZDÉSE ELŐTT ELLEN- ŐRIZZE, HOGY A KONZOL FŐKAPCSOLÓJA KIKAPCSOLT ("OFF") ÁLLAPOTBAN VAN, ÉS AZ ELSŐDLEGES ÁRAMELLÁTÁS KI VAN KAPCSOLVA. Markolat szerelvény 1. Távolítsa el a markolat nyolc csillagfejű csavarját. Válassza el a markolat szerelvény két felét. Ügyeljen rá, hogy ne vessze el a kapcsoló rugót a vágópisztoly test szerelvény eltávolítása során. Vágópisztoly fej szerelvény 140

29 5. SZAKASZ KARBANTARTÁS Megjegyzés: Ha csak a kapcsolót szeretné kicserélni, akkor húzza ki a kapcsolót a markolat szerelvényből, és húzza le a vezetékeket (2) a csatlakozásukról. Csatlakoztassa az új kapcsolót. A vezetékek bármelyik végződésre csatlakoztathatók. Helyezze vissza a kapcsolót a markolatba. Helyezze fel a markolat másik felét is, majd húzza meg a hat csavart. Kapcsoló Rugó 2. Óvatosan távolítsa el a vágópisztoly/szelep szerelvényt a markolatról. Jegyezze fel a kapcsoló, a kábelek és tömlők helyzetét az összeszerelés számára. Szükség esetén távolítsa el a régi kapcsolót a 2 saru szétkapcsolásával, és új szerelvény beszerelésével. 141

30 5. SZAKASZ KARBANTARTÁS Megjegyzés: A vágópisztoly vezetékének cseréjekor végezze el a 3. és 4. lépéseket. Megjegyzés: Ha csak a szelepet cseréli, akkor ugorjon az 5. lépésre. 3. Húzza hátra a szigeteléseket a tömlő és előív csatlakozások szabaddá tételéhez. Vegye le a tömlőcsatlakozásokat a vágópisztoly fejéről egy 7/16" és egy 3/8" méretű kulccsal a rézcső összetekeredésének megakadályozása érdekében. 1/16" méretű kulcs segítségével lazítsa meg A tömlőcsatlakozások bontásához használjon kulcsot. a beállítócsavart, és távolítsa el az áramvezetéket. Áramvezeték Előív csatlakozás Szigetelő hüvelyek 4. Húzza le az előív vezetéket a vágópisztoly fejéről a vezeték összekötő csatlakozásánál. 5. Óvatosan távolítsa el az áramvezetéket; ehhez rögzítse a szelepet, és egy 1/16" méretű kulccsal lazítsa meg a beállító csavart, majd húzza le az áramvezetéket a vágópisztoly szelepéről. 6. Távolítsa el a szelepet. Törölje ki a test hengerének belső falait, és a henger alján található gyűrűt. 7. A visszaszereléskor csavarja be a szelep beállító csavarját két-három csavarással. Szerelje be és zsírozza be a szelep gyűrűjét. Helyezze az elektróda rugóját és fedelét (a vágópisztoly feje felé néző kulccsal) a szelepre. Nyomja lefelé a fedelet és a nyomórugót, majd helyezze be az áramvezeték bilincsét. Ellenőrizze, hogy a kábelbilincs a szelep felületéhez illeszkedik a szabad mozgás érdekében. Szorítsa meg erősen a beállító csavart. Ellenőrizze, hogy az áramvezeték bilincse szorosan illeszkedik. Óvatosan helyezze be a szelepet a vágópisztolyba; jegyezze fel a fedél testhez való állását. Helyezze ide a kulcsot a szelep elmozdulásának megakadályozása érdekében az áramvezeték szét-/összeszerelése során. Ne feledje, hogy a rögzítő bilincsnek a szelephez kell illeszkednie, hogy ne akadályozza a markolatot. Jegyezze fel az elektróda érintkező rugó és a szelep fedelének helyzetét. Soha ne csatlakoztassa ide a szelepet! 142

31 5. SZAKASZ KARBANTARTÁS 8. Ha a vágópisztoly vezetékét eltávolította, akkor csatlakoztassa azokat ismét, húzza meg kulccsal, és húzza előre a szigetelő hüvelyt. Csatlakoztassa ismét az előív vezetéket, és húzza előre a szigetelő hüvelyt. 9. Nyomja lefelé a fedelet és a nyomórugót, helyezze a vágópisztoly/szelep szerelvényt a markolatra; eközben jegyezze fel vágópisztoly és a fedél állását. Helyezze fel a tömlő, vezeték és előív vezetéket a házra. Hajtsa a vezetékeket a markolat szerelvénybe, eközben ügyeljen rá, hogy ne fedje le a burkolat érintkező felületeit. Szerelje be a kapcsolót, a gyűrűt és a kart. A bilincs nem áll ki Fedél Fedélvezető Fedélvezető Rugó Gyűrű Fedélkulcs Szelep Testvezető 10. Helyezze fel a markolat másik felét is, majd húzza meg a hat csavart. A hat csavart addig húzza, amíg nincs rés a két fél között. Megjegyzés: Amennyiben a két fél nem illeszkedne megfelelően, akkor távolítsa el az egyik felet, és ellenőrizze a tömlők és vezetékek megfelelő illeszkedését. Nyomja le a kapcsolót a megfelelő működés és távolság ellenőrzése érdekében. 5.4 A gázáramlás mérése Amennyiben azt gyanítaná, hogy a gyenge vágási teljesítmény vagy az alkatrészek rövid élettartamának oka a gázáramlásban keresendő, akkor ellenőrizheti a gázáramlást a gázáramlásmérő készlettel. Ez a készlet egy kézi rotamétert (áramlásmérő) tartalmaz, amely a vágópisztolyból kilépő gázáramlást méri. A készletben található használati útmutató utasításait be kell tartani az áramlásmérő biztonságos és pontos használata érdekében. (Lásd az opcionális tartozékok listáját). A PT-38 légáramlása legalább 375 cfh (10,6 cmh) értékű legyen, 90 amperes alkatrészekkel szerelve. Áramlásmérő készlet 143

32 5. SZAKASZ KARBANTARTÁS 144

33 6. SZAKASZ TARTALÉK ALKATRÉSZEK 6.0 Tartalék alkatrészek 6.1 Általános Mindig adja meg a készülék sorozatszámát, amelyhez a tartalék alkatrészeket rendeli. A sorozatszám a készülék névtábláján látható. 6.2 Rendelés A megfelelő működés érdekében ajánlott a kizárólag eredeti ESAB alkatrészek és termékek használata a készülékkel. A nem az ESAB által gyártott alkatrészek használata érvénytelenítheti a garanciát. Tartalék alkatrészeket ESAB forgalmazójától rendelhet. Tartalék alkatrészek rendelésekor ne feledje el megadni speciális szállítási utasításait. Az ügyfélszolgálati telefonszámokat az útmutató utolsó oldalán szereplő listán találhatja. Megjegyzés Az üres termékszámmal rendelkező anyagjegyzék-tételek kizárólag vevői információs célra szolgálnak. Fémárukat helyi forrásból szerezhet be. 145

34 6. SZAKASZ TARTALÉK ALKATRÉSZEK

35 6. SZAKASZ TARTALÉK ALKATRÉSZEK ELEM TERMÉK-SZÁM MENNY. LEÍRÁS TEST AY KEMÉNYFORR. PT-38 (tételek: 5,6,17) SZELEP PT-38 (tételek: 3,4,7,14,17, 26) 3 * 1 FEDÉL PT-38 4 * 1 RUGÓ ELEKTRÓDA 100A GYŰRŰ ID x CR GYŰRŰ ID x CR GYŰRŰ ID x FKM * KÁBEL AY VÁGÓPISZTOLY 25 FT (7.6m) PT-38 (tételek: 9,13,14,15,16,22) * KÁBEL AY VÁGÓPISZTOLY 50 FT (15.2m) PT-38 (tételek: 9,13,14,15,16,22) KAPCSOLÓ AY PT MARKOLAT KÉSZLET PT-38 (tételek: 11,12,13) 11 * 1 KAPCSOLÓ PT * 1 RUGÓS KAPCSOLÓ PT * 10 CSAVAR PHL PAN #6 x 0.50 FEKETE 14 * 1 HATLAPFEJŰ CSAVAR #8-32 x * 0.17' FÉLMEREV HŐVÉDŐ 1/2" FEKETE 16 * 0.34' PVC CSÖVEK, 300V, #4 FEKETE AR SZILIKON ZSÍR DOW DC FESZ. MENTESÍTŐ - FÉL GYŰRŰ ID x FKM 147

36 6. SZAKASZ TARTALÉK ALKATRÉSZEK 148
