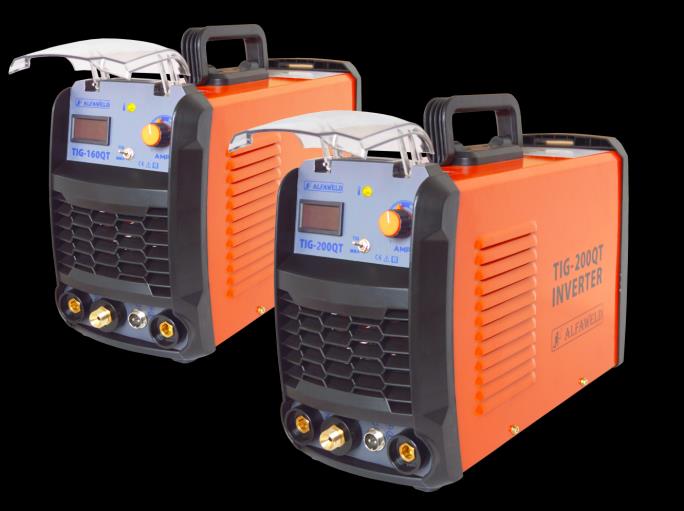

1 Professional in welding TIG 160QT és TIG 200QT INVERTERES HEGESZTŐGÉPEK HASZNÁLATI ÚTMUTATÓ ALFAWELD Kft. Cím: 1103 Budapest, Vaspálya u. 54. Tel: 06-20/ ; 06-20/ Web: KÖSZÖNJÜK, HOGY TERMÉKÜNKET VÁLASZTOTTA!

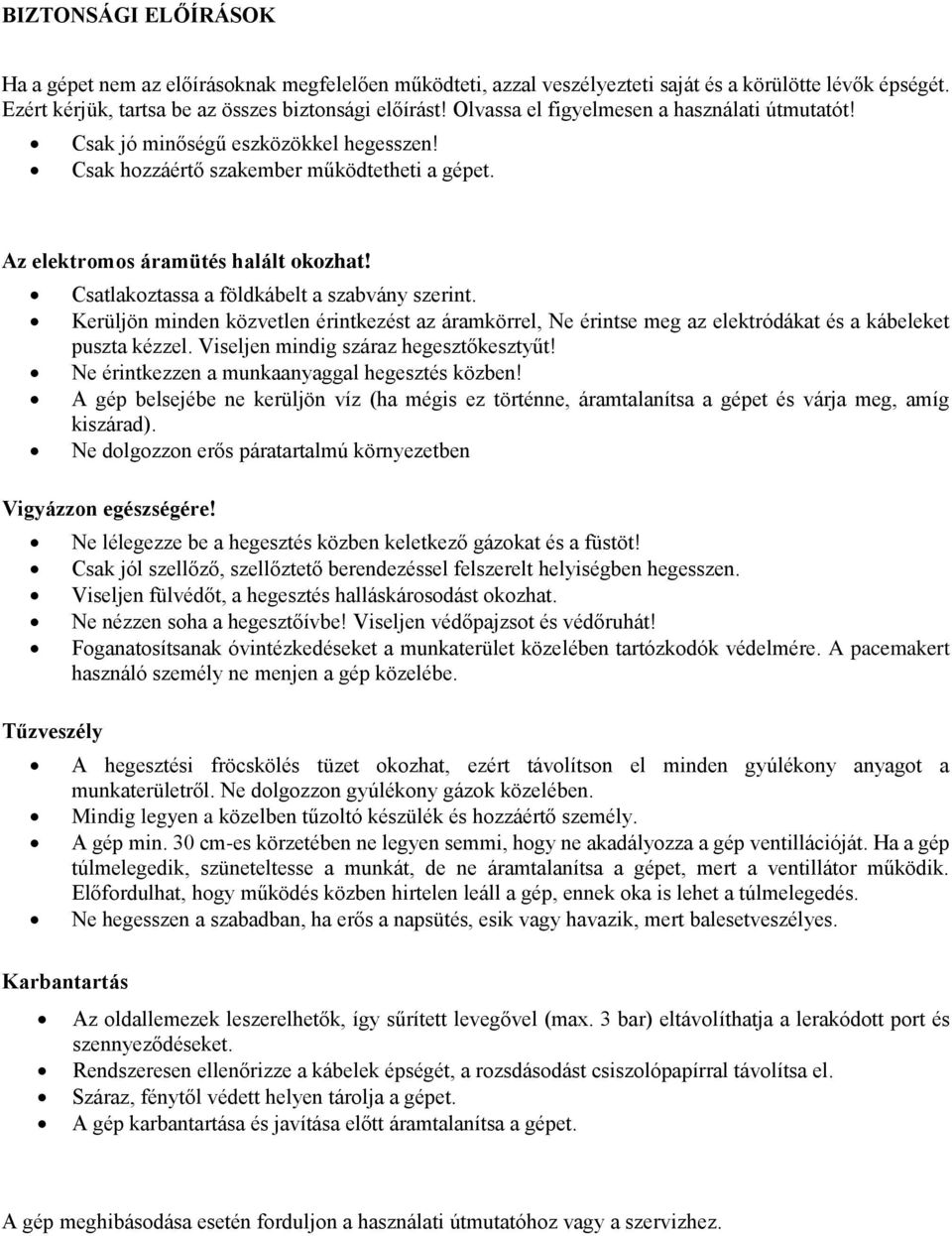

2 BIZTONSÁGI ELŐÍRÁSOK Ha a gépet nem az előírásoknak megfelelően működteti, azzal veszélyezteti saját és a körülötte lévők épségét. Ezért kérjük, tartsa be az összes biztonsági előírást! Olvassa el figyelmesen a használati útmutatót! Csak jó minőségű eszközökkel hegesszen! Csak hozzáértő szakember működtetheti a gépet. Az elektromos áramütés halált okozhat! Csatlakoztassa a földkábelt a szabvány szerint. Kerüljön minden közvetlen érintkezést az áramkörrel, Ne érintse meg az elektródákat és a kábeleket puszta kézzel. Viseljen mindig száraz hegesztőkesztyűt! Ne érintkezzen a munkaanyaggal hegesztés közben! A gép belsejébe ne kerüljön víz (ha mégis ez történne, áramtalanítsa a gépet és várja meg, amíg kiszárad). Ne dolgozzon erős páratartalmú környezetben Vigyázzon egészségére! Tűzveszély Ne lélegezze be a hegesztés közben keletkező gázokat és a füstöt! Csak jól szellőző, szellőztető berendezéssel felszerelt helyiségben hegesszen. Viseljen fülvédőt, a hegesztés halláskárosodást okozhat. Ne nézzen soha a hegesztőívbe! Viseljen védőpajzsot és védőruhát! Foganatosítsanak óvintézkedéseket a munkaterület közelében tartózkodók védelmére. A pacemakert használó személy ne menjen a gép közelébe. A hegesztési fröcskölés tüzet okozhat, ezért távolítson el minden gyúlékony anyagot a munkaterületről. Ne dolgozzon gyúlékony gázok közelében. Mindig legyen a közelben tűzoltó készülék és hozzáértő személy. A gép min. 30 cm-es körzetében ne legyen semmi, hogy ne akadályozza a gép ventillációját. Ha a gép túlmelegedik, szüneteltesse a munkát, de ne áramtalanítsa a gépet, mert a ventillátor működik. Előfordulhat, hogy működés közben hirtelen leáll a gép, ennek oka is lehet a túlmelegedés. Ne hegesszen a szabadban, ha erős a napsütés, esik vagy havazik, mert balesetveszélyes. Karbantartás Az oldallemezek leszerelhetők, így sűrített levegővel (max. 3 bar) eltávolíthatja a lerakódott port és szennyeződéseket. Rendszeresen ellenőrizze a kábelek épségét, a rozsdásodást csiszolópapírral távolítsa el. Száraz, fénytől védett helyen tárolja a gépet. A gép karbantartása és javítása előtt áramtalanítsa a gépet. A gép meghibásodása esetén forduljon a használati útmutatóhoz vagy a szervizhez.

3 ÁLTALÁNOS LEÍRÁS A TIG 160QT és TIG 200QT kézi AWI és MMA (bevonatos elektródás) hegesztőgép. Az Alfaweld QualityTIG sorozat gépeivel kisebb építőipari vállalkozások helyszíni szereléseiben, lakatos-, és karbantartó munkákban minden hegesztési szükségletet kielégítő képességéből adódóan szinte folyamatos üzemben hegeszthetünk. A magas színvonalú inverteres technológiával rendelkező hegesztőgépekben az inverter átalakítja a bemeneti 50/60 Hz-es váltóáramot a megfelelő feszültségű hegesztő egyenárammá (DC). A gép hatékonysága elérheti a 85%-ot és a hagyományos hegesztőgépekhez képest 30%-kal kevesebb energiát fogyaszt. Ívgyújtás: A magas feszültségű (HF) ívgyújtásnak köszönhetően a Wolfram-tűt nem kell a munkaanyaghoz érinteni az AWI hegesztés megkezdésekor. Így elérhető a szebb varrat és segít meggátolni a tű kopását és szennyeződését. Garancia: A készülékre 1 év teljes körű garanciát vállalunk. Ez alatt minden szerviz ingyenes, kivéve a szándékos rongálásból és a nem rendeltetésszerű használatból adódó meghibásodás. Amennyiben a felhasználó megkísérli a berendezés saját kezű javítását, szerelését, a jótállás érvényét veszti. MŰSZAKI PARAMÉTEREK Modell TIG 160QT TIG 200QT Hálózati feszültség 230V ± 10%; 50/60 Hz Hálózati biztosíték 16 A; lomha 18 A; lomha Hegesztőáram A A Üresjárati feszültség 68 V 60 V Bekapcsolási idő 35%-on 160 A 200 A Bekapcsolási idő 100%-on 100 A 132 A Ívgyújtás Magas feszültségű (HF) Védelmi fokozat IP21S Szigetelési osztály S Súly 8.2 kg 8.7 kg Méret (mm) 160 x 380 x x 380 x 260

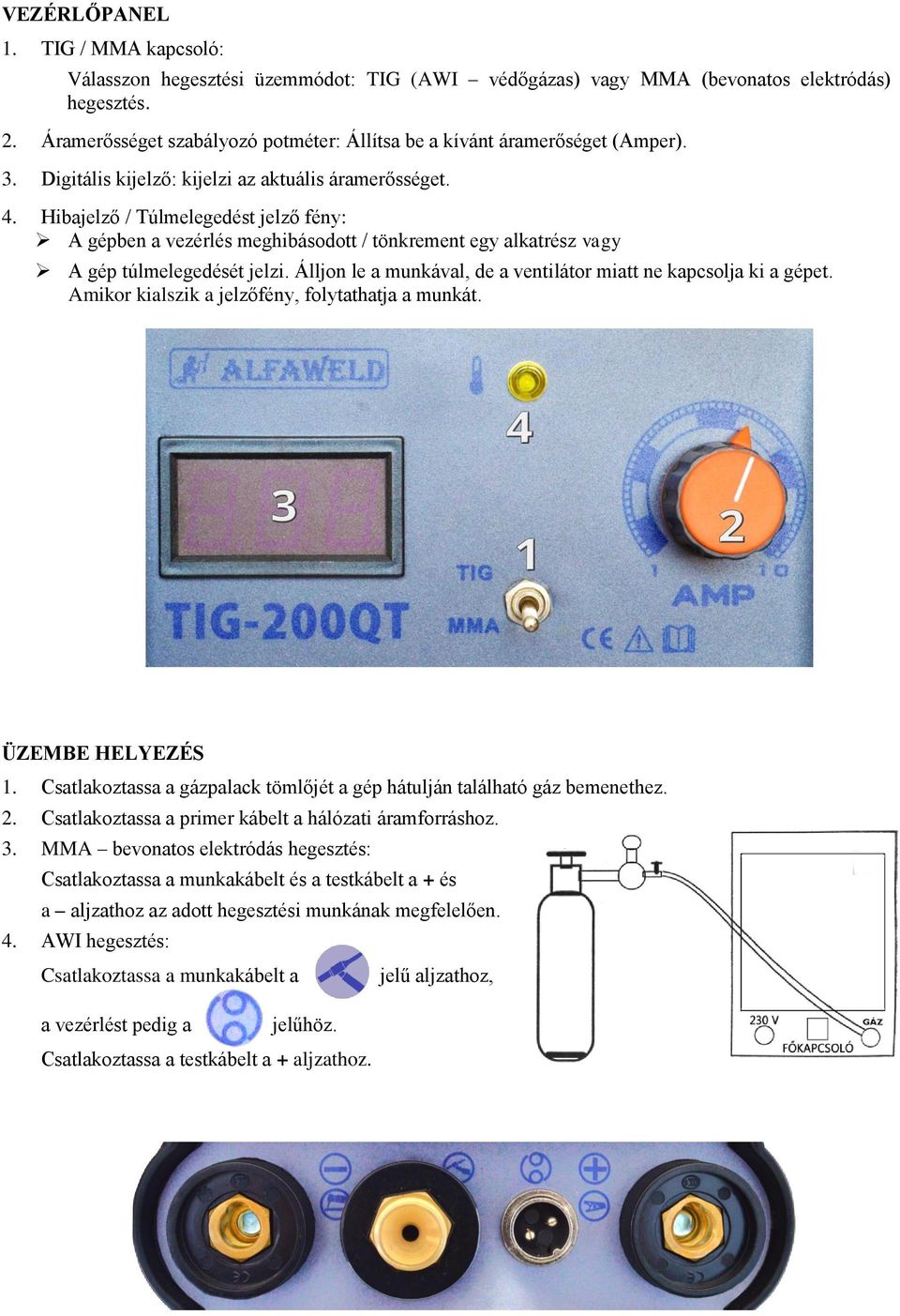

4 VEZÉRLŐPANEL 1. TIG / MMA kapcsoló: Válasszon hegesztési üzemmódot: TIG (AWI védőgázas) vagy MMA (bevonatos elektródás) hegesztés. 2. Áramerősséget szabályozó potméter: Állítsa be a kívánt áramerőséget (Amper). 3. Digitális kijelző: kijelzi az aktuális áramerősséget. 4. Hibajelző / Túlmelegedést jelző fény: A gépben a vezérlés meghibásodott / tönkrement egy alkatrész vagy A gép túlmelegedését jelzi. Álljon le a munkával, de a ventilátor miatt ne kapcsolja ki a gépet. Amikor kialszik a jelzőfény, folytathatja a munkát. ÜZEMBE HELYEZÉS 1. Csatlakoztassa a gázpalack tömlőjét a gép hátulján található gáz bemenethez. 2. Csatlakoztassa a primer kábelt a hálózati áramforráshoz. 3. MMA bevonatos elektródás hegesztés: Csatlakoztassa a munkakábelt és a testkábelt a + és a aljzathoz az adott hegesztési munkának megfelelően. 4. AWI hegesztés: Csatlakoztassa a munkakábelt a jelű aljzathoz, a vezérlést pedig a jelűhöz. Csatlakoztassa a testkábelt a + aljzathoz.

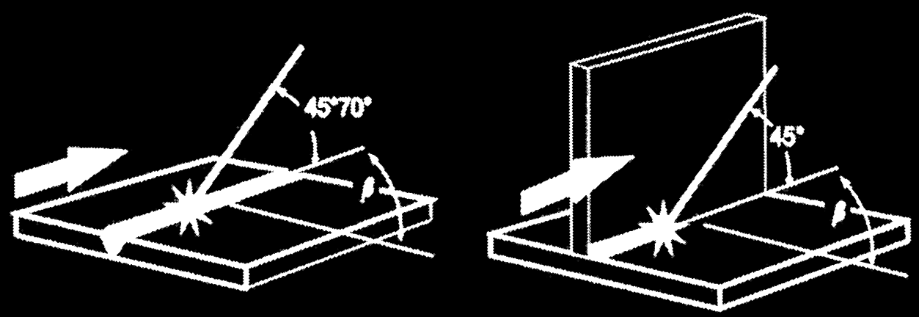

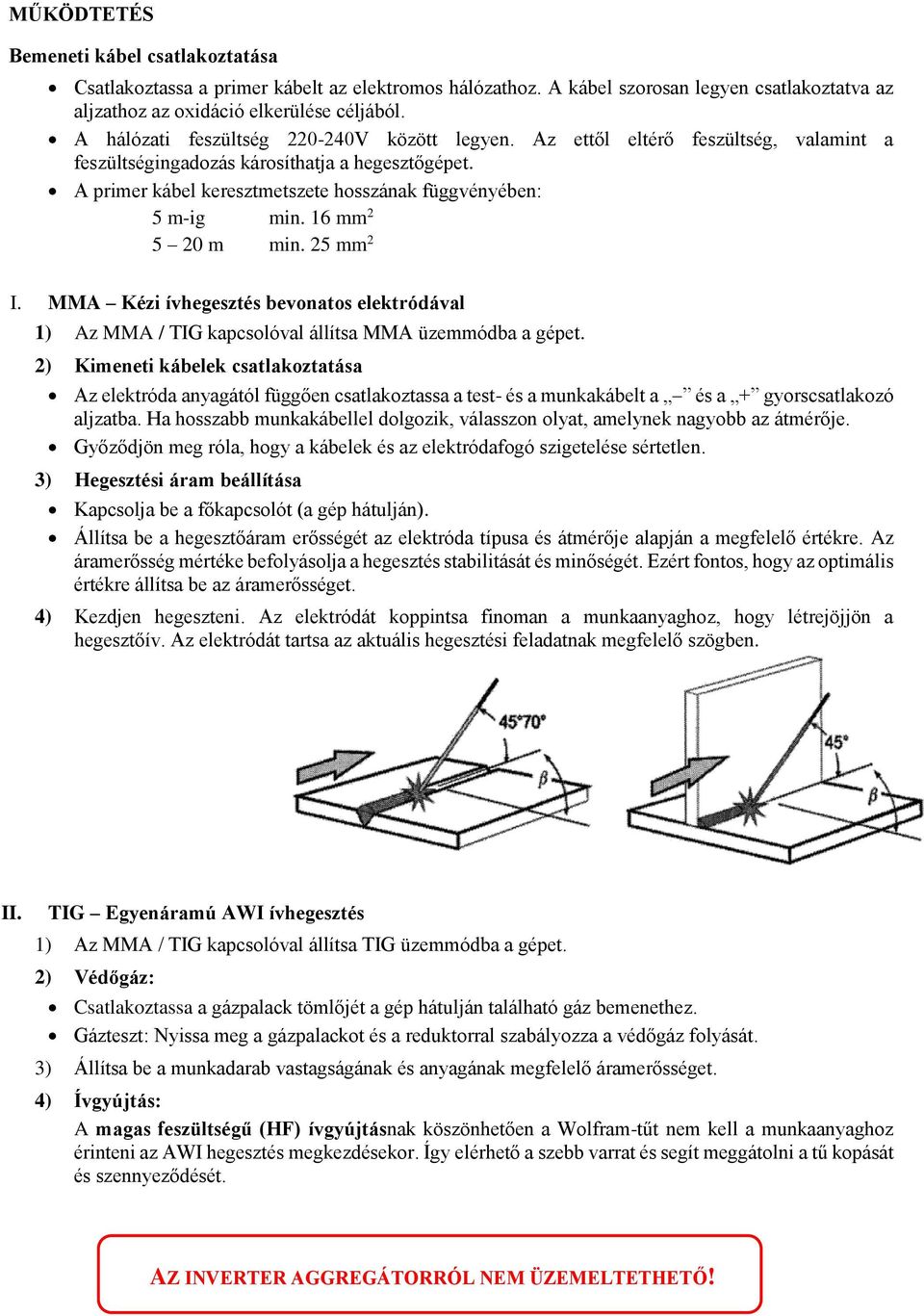

5 MŰKÖDTETÉS Bemeneti kábel csatlakoztatása Csatlakoztassa a primer kábelt az elektromos hálózathoz. A kábel szorosan legyen csatlakoztatva az aljzathoz az oxidáció elkerülése céljából. A hálózati feszültség V között legyen. Az ettől eltérő feszültség, valamint a feszültségingadozás károsíthatja a hegesztőgépet. A primer kábel keresztmetszete hosszának függvényében: 5 m-ig min. 16 mm m min. 25 mm 2 I. MMA Kézi ívhegesztés bevonatos elektródával 1) Az MMA / TIG kapcsolóval állítsa MMA üzemmódba a gépet. 2) Kimeneti kábelek csatlakoztatása Az elektróda anyagától függően csatlakoztassa a test- és a munkakábelt a és a + gyorscsatlakozó aljzatba. Ha hosszabb munkakábellel dolgozik, válasszon olyat, amelynek nagyobb az átmérője. Győződjön meg róla, hogy a kábelek és az elektródafogó szigetelése sértetlen. 3) Hegesztési áram beállítása Kapcsolja be a főkapcsolót (a gép hátulján). Állítsa be a hegesztőáram erősségét az elektróda típusa és átmérője alapján a megfelelő értékre. Az áramerősség mértéke befolyásolja a hegesztés stabilitását és minőségét. Ezért fontos, hogy az optimális értékre állítsa be az áramerősséget. 4) Kezdjen hegeszteni. Az elektródát koppintsa finoman a munkaanyaghoz, hogy létrejöjjön a hegesztőív. Az elektródát tartsa az aktuális hegesztési feladatnak megfelelő szögben. II. TIG Egyenáramú AWI ívhegesztés 1) Az MMA / TIG kapcsolóval állítsa TIG üzemmódba a gépet. 2) Védőgáz: Csatlakoztassa a gázpalack tömlőjét a gép hátulján található gáz bemenethez. Gázteszt: Nyissa meg a gázpalackot és a reduktorral szabályozza a védőgáz folyását. 3) Állítsa be a munkadarab vastagságának és anyagának megfelelő áramerősséget. 4) Ívgyújtás: A magas feszültségű (HF) ívgyújtásnak köszönhetően a Wolfram-tűt nem kell a munkaanyaghoz érinteni az AWI hegesztés megkezdésekor. Így elérhető a szebb varrat és segít meggátolni a tű kopását és szennyeződését. AZ INVERTER AGGREGÁTORRÓL NEM ÜZEMELTETHETŐ!

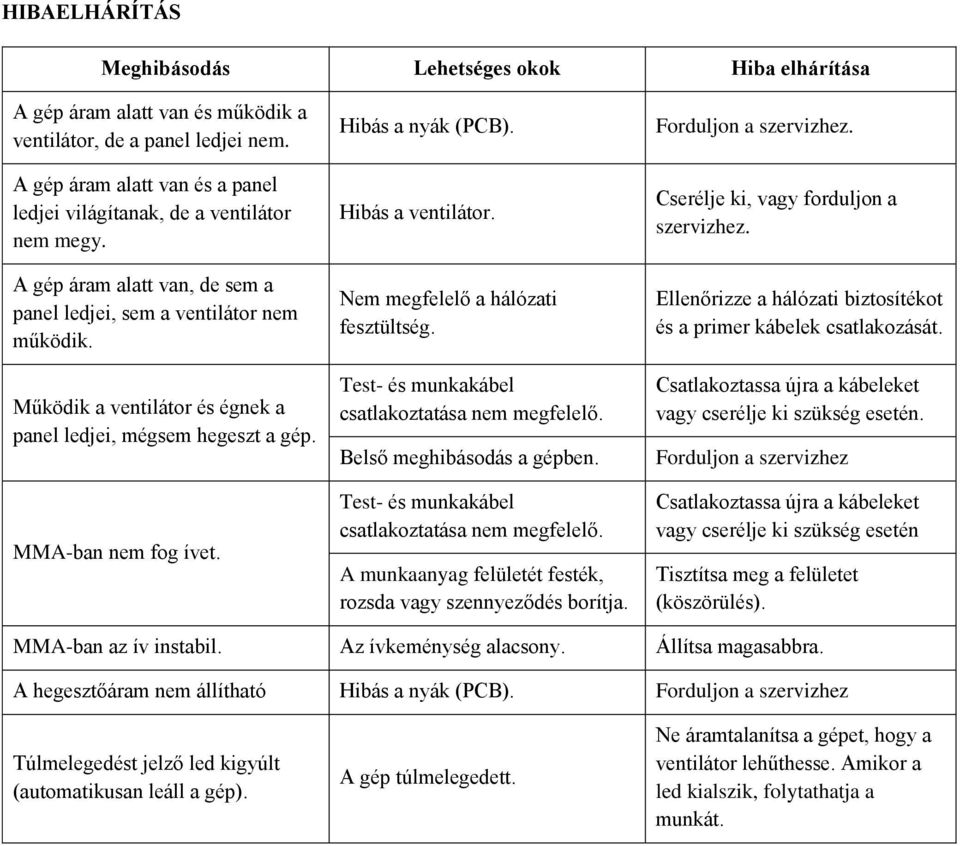

6 HIBAELHÁRÍTÁS Meghibásodás Lehetséges okok Hiba elhárítása A gép áram alatt van és működik a ventilátor, de a panel ledjei nem. A gép áram alatt van és a panel ledjei világítanak, de a ventilátor nem megy. A gép áram alatt van, de sem a panel ledjei, sem a ventilátor nem működik. Működik a ventilátor és égnek a panel ledjei, mégsem hegeszt a gép. MMA-ban nem fog ívet. Hibás a nyák (PCB). Hibás a ventilátor. Nem megfelelő a hálózati fesztültség. Test- és munkakábel csatlakoztatása nem megfelelő. Belső meghibásodás a gépben. Test- és munkakábel csatlakoztatása nem megfelelő. A munkaanyag felületét festék, rozsda vagy szennyeződés borítja. Forduljon a szervizhez. Cserélje ki, vagy forduljon a szervizhez. Ellenőrizze a hálózati biztosítékot és a primer kábelek csatlakozását. Csatlakoztassa újra a kábeleket vagy cserélje ki szükség esetén. Forduljon a szervizhez Csatlakoztassa újra a kábeleket vagy cserélje ki szükség esetén Tisztítsa meg a felületet (köszörülés). MMA-ban az ív instabil. Az ívkeménység alacsony. Állítsa magasabbra. A hegesztőáram nem állítható Hibás a nyák (PCB). Forduljon a szervizhez Túlmelegedést jelző led kigyúlt (automatikusan leáll a gép). A gép túlmelegedett. Ne áramtalanítsa a gépet, hogy a ventilátor lehűthesse. Amikor a led kialszik, folytathatja a munkát.
