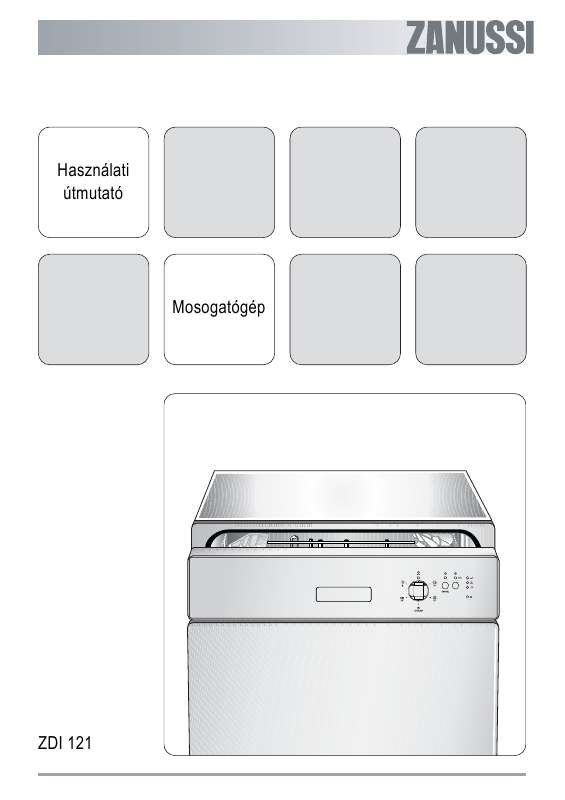

Az Ön kézikönyve ZANUSSI ZDI121X

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: A készüléket kizárólag arra felhatalmazott szerviz szakembere javíthatja, és csak eredeti pótalkatrészek használhatók. Semmilyen körülmények között ne kísérelje meg saját maga megjavítani a készüléket. A szakszertlen beavatkozás személyi sérülést vagy komoly mködési problémákat okozhat. Forduljon a helyi A mosogatógép ajtaját mindig tartsa csukva, ha éppen nem pakolja be vagy ki. Így elkerülhet, hogy bárki átessen rajta, és megsérüljön. Ne üljön vagy álljon rá a nyitott ajtóra. Helyes használat Ez a mosogatógép kizárólag mosogatógépben mosogatható háztartási edények mosogatására szolgál. Ne tegyen semmilyen oldószert a mosogatógépbe. Ez robbanást okozhat. A késeket és más, hegyes eszközöket az eveszközkosárban a hegyükkel lefelé vagy a fels kosárban vízszintesen helyezze el. Csak mosogatógépekhez való termékeket (mosogatószer, só és öblítszer) használjon. Az ajtót ne nyissa ki a készülék mködése közben, mivel forró gz távozhat. Ne vegyen ki egyetlen edényt sem a mosogatógépbl a mosogatási program vége eltt. Használat után a készüléket válassza le a tápellátásról, és zárja el a vízellátást. Gyermekbiztonság A készüléket felnttek általi üzemeltetésre tervezték. Ne hagyja, hogy gyermekek felügyelet nélkül használják a mosogatógépet. Minden csomagolóanyagot tartson a gyermekektl távol. Fulladásveszélyesek. A mosogatószereket zárja el a gyermekek ell, és tartsa biztonságos helyen. 3 A gyermekeket tartsa távol a mosogatógéptl, ha az ajtaja nyitva van. Üzembe helyezés Ellenrizze a mosogatógépet, hogy a szállítás alatt nem szenvedett-e valamilyen sérülést. Soha ne csatlakoztasson sérült készüléket. Ha a mosogatógép megsérült, forduljon a szállítóhoz. Használat eltt minden csomagolóanyagot el kell távolítani. A készülék üzembe helyezéséhez szükséges minden villanyszerelési és vízvezetékszerelési munkát megfelel szakképesítéssel rendelkez személynek kell elvégeznie. Biztonsági okokból veszélyes megváltoztatni a mszaki jellemzket vagy megkísérelni a termék bármilyen módon történ módosítását. Soha ne használja a mosogatógépet, ha az elektromos tápvezeték vagy a vízellátást biztosító cs sérült; vagy ha a kezelpanel, a munkafelület vagy a lábazat oly módon sérült, hogy a készülék belseje szabadon hozzáférhet. A veszélyek elkerülése érdekében forduljon a helyi szervizhez. A mosogatógép egyetlen oldala sem fúrható ki a hidraulikus és elektromos alkatrészek károsodásának elkerülése érdekében. VIGYÁZAT Az elektromos és a vízvezetékre való csatlakoztatást illeten kövesse a megfelel fejezetek útmutatását. Kezelpanel Programválasztó gomb és Be/Ki kapcsoló Start/Törlés gomb Késleltetett indítás gomb Jelzfények Programválasztó jelzfénye 23 4 Programválasztó gomb és Be/Ki kapcsoló amikor ebben az állásban van, a készülék ki van kapcsolva (a megfelel jelzfény nem világít), amikor a gombon lév jelzés egy programra mutat, a készülék bekapcsol, és a program ki van választva (a programválasztó jelzfénye világít) Mosogatóprogram indítása: 1. Válasszon ki egy mosogatóprogramot. 2. Nyomja meg a Start/Törlés gombot (a megfelel jelzfény világít) FONTOS Amikor a program már elindult, ha módosítani kívánja a végrehajtott kiválasztást, törölnie kell a folyamatban lév programot. Folyamatban lév mosogatóprogram törlése: 1. Tartsa lenyomva a Start/Törlés gombot mindaddig, amíg a megfelel jelzfény ki nem alszik. 2. Engedje fel a Start/Törlés gombot. 3. Forgassa a programválasztó gombot Ki állásba, vagy válasszon egy új mosogatóprogramot (ellenrizze, hogy van-e mosogatószer a mosogatószeradagolóban). Start/Törlés gomb Késleltetett indítás gomb Ez az opció lehetvé teszi, hogy a program indítását 3 órával késleltesse. Ha a mosogatóprogram beállítása megtörtént, nyomja meg a késleltetett indítás gombot. A megfelel jelzfény világít. Nyomja meg a Start/Törlés gombot, a késleltetés visszaszámlálása automatikusan elkezddik. Amint a visszaszámlálás lefutott, a mosogatóprogram automatikusan elindul. A késleltetett indítás jelzfény kialszik. Folyamatban lév késleltetett indítás törlése: Tartsa lenyomva a Start/Törlés gombot mindaddig, amíg a Start/Törlés és a késleltetett indítás jelzfény ki nem alszik.

3 A mosogatóprogram elindításához nyomja meg a Start/Törlés gombot. Kigyullad, amikor a mosogatóprogram ki van választva Programválasztó jelzfénye 5 Jelzfények Mosogatás jelzfény Szárítás jelzfény Program vége jelzfény Világít, amikor a mosogatási és öblítési fázis fut. Világít, amikor a szárítási fázis fut. Kigyullad, amikor a mosogatóprogram lejárt. A programválasztó gombot Ki pozícióba visszaforgatva kapcsolja ki a mosogatógépet. A Be/Ki jelzfény kialszik. Emellett további vizuális jelzési funkciókkal is rendelkezik: a vízlágyító beállítása, a készülék meghibásodása miatti riasztás víz keménységét illeten a helyi vízmvektl kaphat tájékoztatást. A vízkeménység beállításának módosítása manuálisan elektronikusan 10-es szint 9-es szint 8-as szint 7-es szint 6-os szint 5-ös szint 4-es szint 3-as szint 2-es szint igen igen igen igen igen igen igen igen igen Só használata 8 Vízkeménység dh <4 TH <7 mmol/l < 0,7 A vízkeménység beállításának módosítása manuálisan 1 elektronikusan 1-es szint Só használata nem A vízlágyítót mindkétféleképpen be kell állítani: manuálisan, a vízkeménység-kapcsolóval és elektronikusan. A vízlágyító beállítása manuálisan (lásd a táblázatot) A vízlágyító gyárilag a 2-es pozícióba van beállítva. Állítsa a kapcsolót 1-es vagy 2-es állásba A vízlágyító beállítása elektronikusan (lásd a tábárgy, ami vizet képes magába szívni, nem moshatók a A kisebb tárgyakat az eveszközkosárba tegye bele. Elfordul, hogy a manyag és a nem tapadós bevonatú edényeken vízcseppek maradnak; ezek az anyagok nem száradnak olyan jól, mint a porcelán- és Nem hálló manyag Ón- vagy réztárgyak. lattal, és vegye ki a B és C szrket. 16 Tegye vissza a A szrt a mosogatógép alsó részébe, és gyzdjön meg róla, hogy pontosan illeszkedik a két vezetsín D alá. Helyezze vissza a szrket, és a nyélnek az óramutatók járásával megegyez irányba ütközésig történ elforgatásával rögzítse. A mosogatókarok tisztítása SOHA ne próbálja meg eltávolítani a mosogatókarokat. Ha a mosogatókarok furatai eltömdnének, a szennyezdést fogpiszkálóval távolítsa el. A készülék üzemen kívül helyezése Ha hosszabb ideig nem használja a mosogatógépet: 1. Húzza ki az elektromos csatlakozódugót a konnektorból, és zárja el a vízcsapot. 2. Résnyire hagyja nyitva a készülék ajtaját, hogy megelzze a kellemetlen szagok képzdését. 3. Tisztítsa ki a készülék belsejét. Küls tisztítás A mosogatógép és a kezelpanel küls felületét nedves puha ruhával törölje át. Szükség esetén csak semleges mosogatószereket használjon. Soha ne használjon súrolószert, súrolószivacsot vagy oldószert (acetont, triklóretilént stb.). Fagyveszély A készüléket ne tárolja olyan helyen, ahol a hmérséklet 0 C alá csökkenhet. Ha ez elkerülhetetlen, ürítse ki a készüléket, csukja be a készülék ajtaját, csatlakoztassa le a befolyócsövet és ürítse ki. Bels tisztítás Az ajtó tömítéseit, a mosogatószer- és az öblítszer-adagolót nedves ruhával rendszeresen meg kell tisztítani. Azt javasoljuk, hogy 3 havonta futtasson le egy ersen szennyezett edényekhez alkalmas mosogatóprogramot mosogatószer betöltésével, de edények nélkül. A készülék mozgatása Ha a mosogatógépet mozgatni kell (költözés stb.): Húzza ki a csatlakozódugót a konnektorból. 2. Zárja el a vízcsapot. 3. Szerelje le a befolyó- és a kifolyócsöveket. 4. A csövekkel együtt húzza ki a készüléket a helyérl. A készüléket a szállítás alatt nem szabad túlságosan megdönteni. Környezetvédelmi tudnivalók A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhet háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelel begyjt helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezésérl, segít megelzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedveztlen következményeket, amelyeket ellenkez esetben a termék nem megfelel hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végz szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

4 FIGYELEM Amikor nem használja tovább a készüléket: Húzza ki a csatlakozódugót az aljzatból. Vágja el a hálózati tápkábelt, és helyezze a hulladékba. Helyezze hulladékba az >PS< PNC: S.N. :.... A mosogatás eredménye nem kielégít Az edények nem tiszták Nem megfelel mosogatóprogramot választott ki. Az edényeket úgy rendezte el, hogy a víz nem képes elérni minden felületet. A kosarat nem szabad túlpakolni. A mosogatókarok nem forognak szabadon az edények helytelen elrendezése miatt. A mosogatógép alsó részében lév szrk piszkosak, vagy nincsenek a helyükön. Túl kevés mosogatószert töltött be, vagy egyáltalán nem töltött be mosogatószert. Ha az edényeken vízklerakódások láthatók; a sótartály üres, vagy a vízlágyítót nem a megfelel szintre állította be. A kifolyócs csatlakoztatása nem megfelel. A sótartály kupakja nincs megfelelen visszazárva. Nem használt öblítszert. Az öblítszer-adagoló üres. Csökkentse az adagolt öblítszer mennyiségét. Az edények nedvesek és homályosak A poharakon és az edényeken csíkok, tejfehér foltok vagy kékes bevonat látható Vízcseppek száradtak rá a poharakra és az edényekre Növelje az adagolt öblítszer mennyiségét. Lehet, hogy a mosogatószer az oka. Forduljon a mosogatószer gyártójának ügyfélszolgálatához. Ha a probléma ezen ellenrzések után is fennáll, forduljon a lakhelye szerinti szervizközponthoz. 20 Mszaki adatok Gyártó védjegye Forgalmazó ZANUSSI Electrolux Lehel Kft. Háztartási Készülékek, 1142 Budapest, Erzsébet kir.-né út 87. ZDI 121 Típusazonosító Energiahatékonysági osztály (skála A-tól G-ig, ahol A A - hatékonyabb: G - kevésbé hatékony) A szabvány ciklus gyártó általi megnevezése, amelyre BIO 50 a címkén és az adatlapon található információ vonatkozik Energiafelhasználás a szabvány ciklust alapul véve (a 1,05 tényleges energiafelhasználás függ a készülék használatának a módjától) (kwh) Tisztítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb) Szárítási hatékonyság (skála A-tól G-ig, ahol A - magasabb: G - alacsonyabb) A A A mosogatógép befogadó képessége szabványos te- 12 személyes ríték esetén Vízfelhasználás a szabvány ciklus alapján (liter) Szabvány ciklus programideje (perc) Átlagos becsült évi energia- és vízfelhasználás 220 ciklusra kifejezve (kwh / liter) Szabvány ciklus alatti zajszint Db(A) Méretek Szélesség (cm) Magasság munkafelülettel (cm) Max. mélység (cm) Összteljesítmény (W) Hálózati víznyomás Minimum (bar) - Maximum (bar) / ,6 81,8-87,8 57, ,5 8 Fogyasztási értékek A fogyasztási értékek útmutatásként szolgál21 nak, és a víznyomástól és vízhmérséklettl, a hálózati feszültségingadozásoktól, valamint az edények mennyiségétl. Fogyasztási értékek Program Intenzív 70 Normál A 30' Program idtartama (percben) Energiafogyasztás (kwh-ban) 1,8-2,0 1,5-1,7 0,9 1, Víz (liter) 140 BIO 50 (Tesztprogram a bevizsgáló intézetek számára) Öblítés és tartás 12 0,1 5 Tanácsok a bevizsgáló intézetek számára A bevizsgálást az EN szabvány szerint telepakolt készülékkel és a tesztprogram segítségével kell elvégezni (lásd a "Fogyasztási értékek"). Az EN szabvány szerinti bevizsgálást feltöltött sótartállyal és öblítszer-adagolóval, valamint a tesztprogram segítségével kell elvégezni (lásd "Fogyasztási értékek"). Teljes töltet: 12 személyes teríték Szükséges mosogatószer-mennyiség Öblítszer-adagoló beállítása 5 g + 25 g (B típus) 4-es pozíció (III. típus) Fels kosár Eveszközkosár Alsó kosár 22 pohártartó rácsok: A állás Üzembe helyezés VIGYÁZAT A készülék elektromos és/vagy vízvezetékre való csatlakoztatásához szükséges munkákat kizárólag megfelel képesítéssel rendelkez villanyszerel és/vagy vízvezeték-szerel végezheti a mosogatógép akár meleg (max. 60 ), akár hideg vízzel is A vízhálózatra történ csatlakoztatáshoz csak új cskészletet használjon; a régi cskészlet nem használható fel újra. FIGYELEM Ha a készüléket új vízvezetékre vagy olyan vízvezetékre csatlakoztatja, ami hosszabb ideig használaton kívül volt, a befolyócs 23 VIGYÁZAT A biztonsági szelep elektromos vezetéke a duplafalú befolyócsben található, és feszültség alatt van.

5 Powered by TCPDF ( Ezért a befolyócsövet vagy a biztonsági szelepet ne merítse víz alá. Legyen óvatos a befolyócs felszerelésekor. A befolyócsövet úgy szerelje fel, hogy az mindig alacsonyabban legyen, mint a biztonsági szelep alsó pereme. Ha a befolyócs vagy a biztonsági szelep megsérült, azonnal húzza ki a csatlakozódugót a a lefolyócsre való csatlakoztatáshoz használt szerelvények bels átmérje sem lehet kisebb a készülékhez adott cs átmérjénél. 24 Elektromos csatlakoztatás FIGYELEM A biztonsági szabványok elírják a készülék földelését. A készülék els alkalommal történ használata eltt ellenrizze, hogy az adattáblán feltüntetett feszültségértékek és áramtípus megegyezik a készülék üzembe helyezési helyén lév hálózatéval. A biztosítékok adatait szintén az adattábla tartalmazza. A csatlakozódugót mindig megfelelen felszerelt érintésbiztos konnektorba csatlakoztassa. Elosztókat és hosszabbítókat tilos használni. Ez a túlmelegedés miatt tzveszélyes lehet. Szükség esetén cserélje ki az otthoni hálózati csatlakozóaljzatot. Ha a hálózati tápkábelt ki kell cserélni, forduljon a helyi szervizközponthoz. A csatlakozódugónak a készülék beépítése után is hozzáférhetnek kell lennie. Soha ne húzza ki a csatlakozódugót a kábelnél fogva. Mindig a dugaszt húzza. A gyártó semmilyen felelsséget nem vállal a fenti biztonsági óvintézkedések betartásának elmulasztásáért. VIGYÁZAT A mosogatógépet rögzíteni kell a feldlés ellen. Ezért ügyeljen arra, hogy a pult, amely alá a készüléket beszerelik, megfelelen hozzá legyen kapcsolva egy rögzített szerkezethez (szomszédos konyhaszekrényelem, fal). A mosogatógépet úgy tervezték, hogy az konyhapult vagy a munkafelület alá beépíthet. Nincs szükség további nyílásokra a mosogatógép szellzése érdekében, csupán annyi nyílás szükséges, amelyen a befolyócs és a kifolyócs, valamint a hálózati tápkábel áthalad. A készülék állítható lábakkal van felszerelve, ami lehetvé teszi a magasság beállítását. Minden olyan mveletnél, aminek során hozzá lehet férni a bels alkatrészekhez, a mosogatógépet le kell választani a hálózatról. Gyzdjön meg róla, hogy a készülék beszerelése után könnyen hozzáférhet a szervizszakember számára, ha javításra lenne szükség. Vízszintbe állítás A megfelel vízszintbe állítás alapvet feltétele az ajtó megfelel záródásának és tömítésének. Ha a készülék pontosan vízszintbe van állítva, az ajtó nem ütközik a készülék egyik oldalához sem. Ha az ajtó nem záródik megfelelen, az állítható lábak ki- illetve becsavarásával állítsa vízszintbe a készüléket. (Lásd a mellékelt sablont.) Beépítés munkafelület alá FONTOS Gondosan kövesse a mosogatógép beépítésére és a bútorlap felszerelésére szolgáló mellékelt sablonon található utasításokat com Subject to change without notice.
