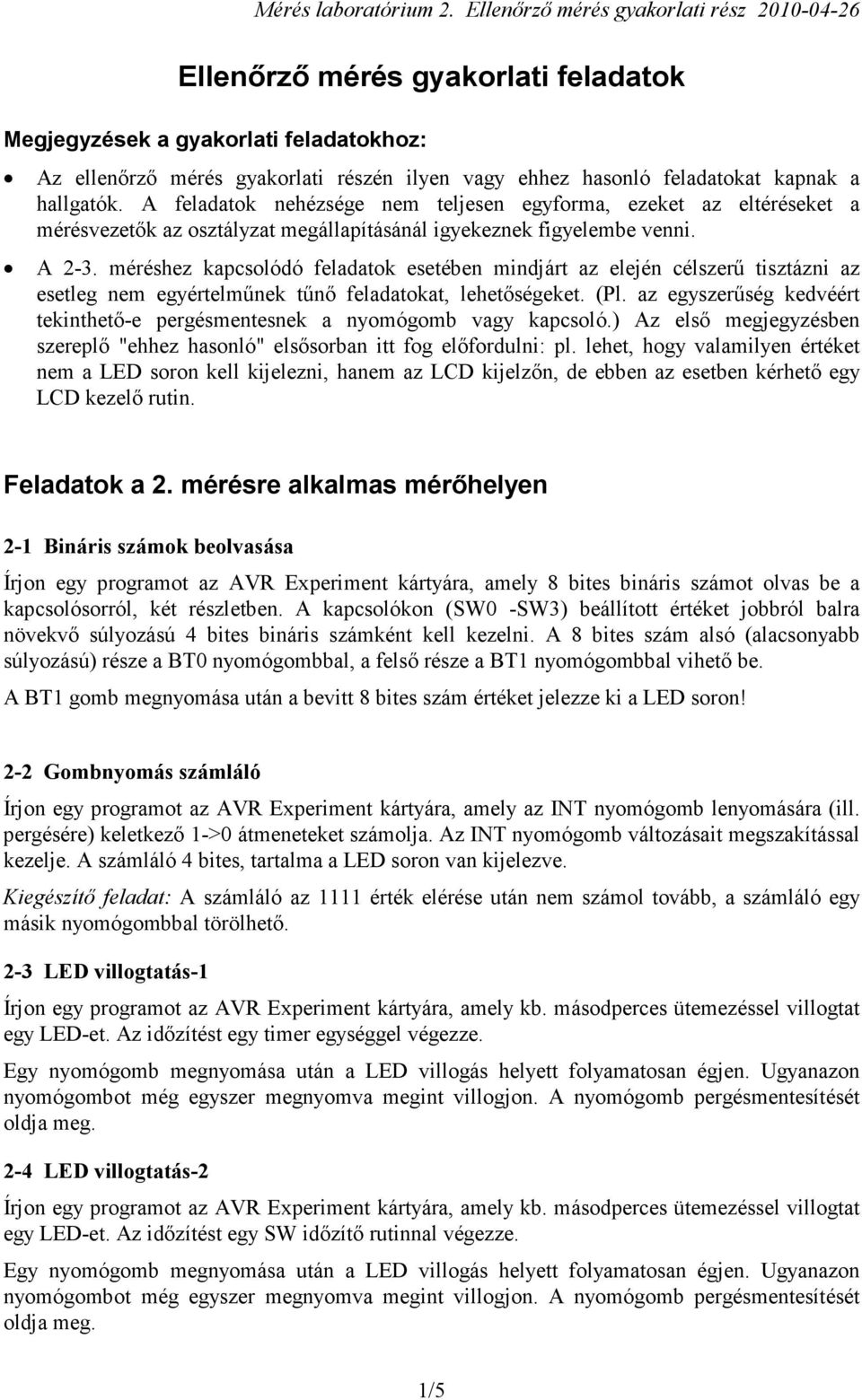

1 Ellenırzı mérés gyakorlati feladatok Megjegyzések a gyakorlati feladatokhoz: Az ellenırzı mérés gyakorlati részén ilyen vagy ehhez hasonló feladatokat kapnak a hallgatók. A feladatok nehézsége nem teljesen egyforma, ezeket az eltéréseket a mérésvezetık az osztályzat megállapításánál igyekeznek figyelembe venni. A 2-3. méréshez kapcsolódó feladatok esetében mindjárt az elején célszerő tisztázni az esetleg nem egyértelmőnek tőnı feladatokat, lehetıségeket. (Pl. az egyszerőség kedvéért tekinthetı-e pergésmentesnek a nyomógomb vagy kapcsoló.) Az elsı megjegyzésben szereplı "ehhez hasonló" elsısorban itt fog elıfordulni: pl. lehet, hogy valamilyen értéket nem a LED soron kell kijelezni, hanem az LCD kijelzın, de ebben az esetben kérhetı egy LCD kezelı rutin. Feladatok a 2. mérésre alkalmas mérıhelyen 2-1 Bináris számok beolvasása Írjon egy programot az AVR Experiment kártyára, amely 8 bites bináris számot olvas be a kapcsolósorról, két részletben. A kapcsolókon (SW0 -SW3) beállított értéket jobbról balra növekvı súlyozású 4 bites bináris számként kell kezelni. A 8 bites szám alsó (alacsonyabb súlyozású) része a BT0 nyomógombbal, a felsı része a BT1 nyomógombbal vihetı be. A BT1 gomb megnyomása után a bevitt 8 bites szám értéket jelezze ki a LED soron! 2-2 Gombnyomás számláló Írjon egy programot az AVR Experiment kártyára, amely az INT nyomógomb lenyomására (ill. pergésére) keletkezı 1->0 átmeneteket számolja. Az INT nyomógomb változásait megszakítással kezelje. A számláló 4 bites, tartalma a LED soron van kijelezve. Kiegészítı feladat: A számláló az 1111 érték elérése után nem számol tovább, a számláló egy másik nyomógombbal törölhetı. 2-3 LED villogtatás-1 Írjon egy programot az AVR Experiment kártyára, amely kb. másodperces ütemezéssel villogtat egy LED-et. Az idızítést egy timer egységgel végezze. Egy nyomógomb megnyomása után a LED villogás helyett folyamatosan égjen. Ugyanazon nyomógombot még egyszer megnyomva megint villogjon. A nyomógomb pergésmentesítését 2-4 LED villogtatás-2 Írjon egy programot az AVR Experiment kártyára, amely kb. másodperces ütemezéssel villogtat egy LED-et. Az idızítést egy SW idızítı rutinnal végezze. Egy nyomógomb megnyomása után a LED villogás helyett folyamatosan égjen. Ugyanazon nyomógombot még egyszer megnyomva megint villogjon. A nyomógomb pergésmentesítését 1/5

2 2-5 Gombnyomás-emlékezı Mérés laboratórium 2. Ellenırzı mérés gyakorlati rész Írjon egy programot az AVR Experiment kártyára, amely emlékezik a gombok megnyomási sorrendjére. A BT0, BT1, BT2 nyomógombhoz rendre a LED1, LED2, LED3 világító dióda tartozik. A gomb megnyomása esetén a hozzá rendelt LED világít. Egyidejőleg tárolásra kerül a gombnyomás eseménye. Alapállapot után a felhasználó legfeljebb 4 gombnyomást végezhet. A felhasználó egyszerre csak 1 gombot tarthat lenyomva. Az IT gomb lenyomása után kb. 0.5 sec ütemezéssel a kártya visszajátssza a lenyomott gombokat. (Ehhez kérhetı kész idızítı rutin, ha a megoldás túl lassan készül.) A nyomógomb pergésmentesítését 2-6 Összeadó készítése Írjon egy programot az AVR Experiment kártyára, amely egy összeadót valósít meg. Az összeadó 4 bites, elıjel nélküli bináris kódolású operandusokkal dolgozik. A számokat az SW0..3 kapcsolókon kell beállítani. Az IT gomb elsı megnyomásának hatására a szám betöltıdik a 8 bites eredményregiszterbe. Az eredményregiszter tartalmát a LED0..7 jelzi ki. Az IT gomb második megnyomása beviszi a kapcsolókon beállított második operandust, és rögtön hozzáadja az eredményregiszter tartalmához. Az IT gomb harmadik megnyomása törli az eredményregisztert és alapállapotba viszi vissza az összeadót. A nyomógomb pergésmentesítését 2-7 Összeadó/kivonó készítése Írjon egy programot az AVR Experiment kártyára, amely egy összeadó/kivonó egységet valósít meg. Az egység 4 bites 2-es komplemens kódolású operandusokkal dolgozik. A számokat az SW0..3 kapcsolókon kell beállítani. Az BT0 gomb megnyomásának hatására a szám betöltıdik az eredményregiszterbe. Ezután kell a kapcsolókon beállítani a második operandust. Ha ezután a felhasználó a BT1 gombot nyomja meg, akkor a számot hozzáadja az eredményregiszterhez, ha pedig a BT2 gombot nyomja meg, kivonja a számot az eredményregiszter tartalmából. Az eredmény-regiszter hosszát, a carry kezelését a hallgató választja meg. Az eredményregiszter tartalmát a LED0..7 jelzi ki. 2-8 LED-léptetés Írjon egy programot az AVR Experiment kártyára, amely gombnyomásra lépteti a "fényt" a LEDsoron. Bekapcsolás után a program gyújtsa ki a LED4 diódát, a többi ne világítson. A világító LED-pozíció a BT0 és BT2 nyomógombok segítségével léptethetı, BT0-val az egyik irányba, BT2-vel a másikba. Minden gombnyomás 1 pozíciónyit léptet az adott irányba. Ha a léptetés során elértük a szélsõ helyzetet, akkor ne lehessen "kiléptetni" a világító LED-et. A nyomógomb pergésmentesítését 2/5

3 2-9 Kódfigyelı Mérés laboratórium 2. Ellenırzı mérés gyakorlati rész Írjon egy programot az AVR Experiment kártyára, amely a gombok megnyomási sorrendjét figyeli. Az SW0...3 kapcsolók egy bináris kódot adnak meg. Ezt a kódot kell bebillentyőzni a BT0 és BT1 nyomógombokkal, amikor is a BT0 jelzi a 0 értéket, BT1 pedig az 1 értéket. Ha a kódot sikerül helyesen beütnünk, akkor a LED0 kigyullad, egészen a következı gombnyomásig. Amíg a kódot nem ütjük be, a LED0 nem világít. Tehát a BT1-BT0 nyomógomb páros egy bináris bemenetet képez. Amennyiben az utolsó négy bemeneti érték megegyezik a kapcsolókon beállított kóddal, a LED0 ezt jelzi. A nyomógomb pergésmentesítését Egy példa az értelmezésre: Kapcsolóállás: SW0=1 SW1=0 SW2=0 SW3=1 Beütendı szekvencia: BT1, BT0 BT0 BT Dobókocka Írjon egy programot az AVR Experiment kártyára, mely egy dobókockát szimulál. A "dobás" a BT2 gombbal történik. A gomb minden egyes megnyomására 1-6 darab LED gyullad ki a LEDsoron, a világító LED-ek száma véletlenszerő. (Tipp a véletlenszám elıállításához: ha pl. egy számláló az emberi akciókhoz képest nagy sebességgel számol, akkor a gomb megnyomása biztos nem lehet szinkronban a számlálóval, a számlálónak a gomb megnyomása pillanatában aktuális értéke véletlenszerőnek tekinthetı.) Feladatok a 4. mérésre alkalmas mérıhelyen 4-1 A feladat egy hosszabb koaxiális kábel fajlagos jelterjedési idejének megmérése funkciógenerátor és oszcilloszkóp segítségével. A kábel hossza ismert. mérésvezetınek.! Mielıtt a mérıjelet a kábelre adja, az oszcilloszkóppal mérje meg a beállított jel negatív és pozitív csúcsértékét valamint frekvenciáját! A mérést a kurzorvonalak segítségével végezze el! Ezután mérje meg a kijelölt koaxiális kábel fajlagos jelterjedési idejét! Értelmezze a látott jelalakokat a képernyın, majd a méréshez használt képernyıábrát mentse át egy Word dokumentumba. Tételezze fel, hogy olyan logikai elemekbıl épít fel egy hálózatot, melyek jelterjedési ideje 25 ns, fel és lefutási idejük 5 ns. Milyen hosszú összekötetéseket kell már távvezetéknek tekinteni, ha az összekötetések a mért paraméterő kábellel készülnek. 4-2 A feladat egy koaxiális kábel hullámellenállásának megmérése funkciógenerátor és oszcilloszkóp segítségével. A kábel hossza ismert. Mielıtt a mérıjelet a kábelre adja, az oszcilloszkóppal mérje meg a beállított jel L és H szintjét valamint idızítési adatait! A mérést a kurzorvonalak segítségével végezze el! Ezután mérje meg a koaxiális kábel hullámellenállását! Értelmezze a mérésnél a képernyın látott jelalakokat, majd a méréshez használt jellemzı képernyıábrá(ka)t mentse át egy Word dokumentumba. 3/5

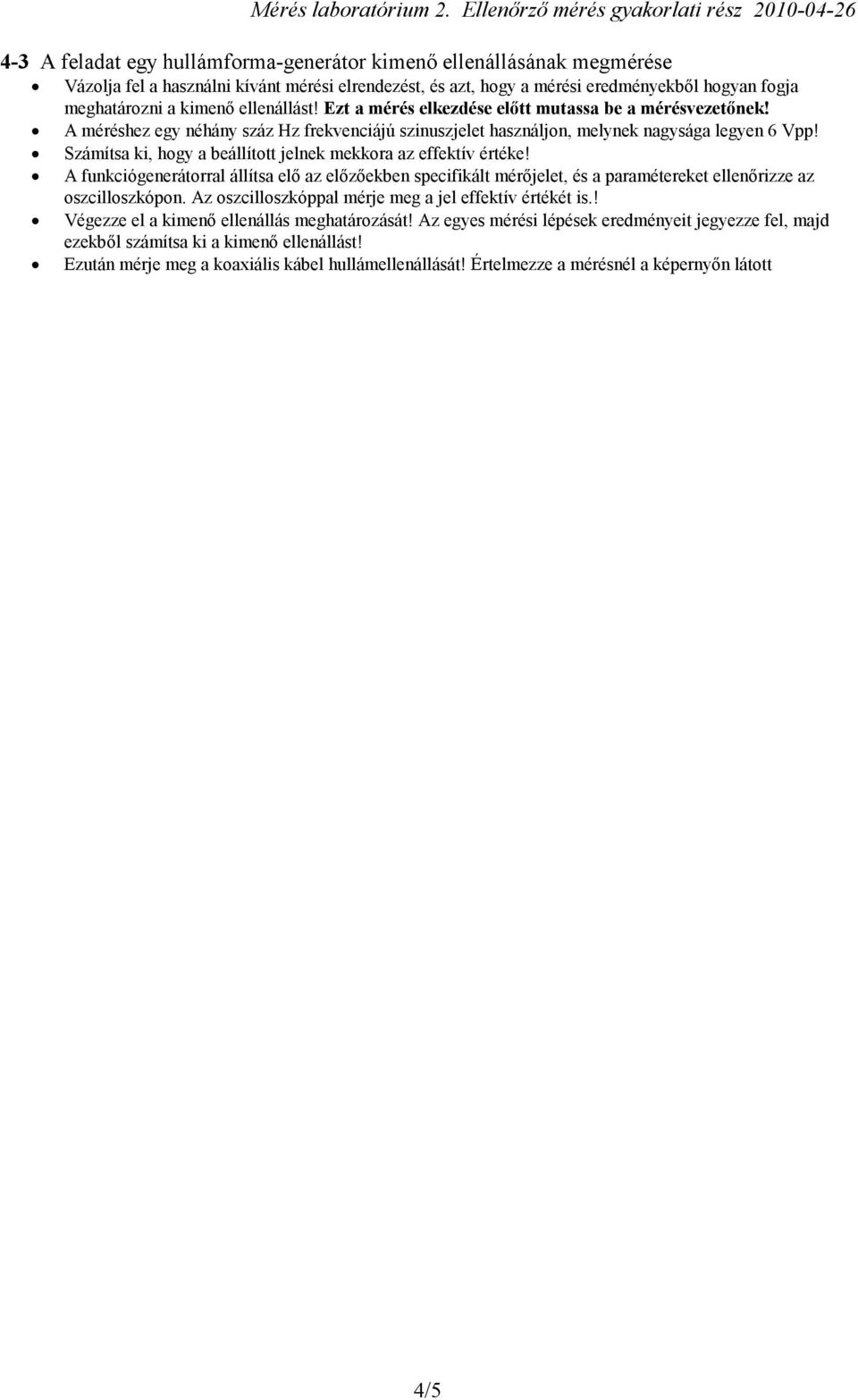

4 4-3 A feladat egy hullámforma-generátor kimenı ellenállásának megmérése Vázolja fel a használni kívánt mérési elrendezést, és azt, hogy a mérési eredményekbıl hogyan fogja meghatározni a kimenı ellenállást! Ezt a mérés elkezdése elıtt mutassa be a A méréshez egy néhány száz Hz frekvenciájú szinuszjelet használjon, melynek nagysága legyen 6 Vpp! Számítsa ki, hogy a beállított jelnek mekkora az effektív értéke! A funkciógenerátorral állítsa elı az elızıekben specifikált mérıjelet, és a paramétereket ellenırizze az oszcilloszkópon. Az oszcilloszkóppal mérje meg a jel effektív értékét is.! Végezze el a kimenı ellenállás meghatározását! Az egyes mérési lépések eredményeit jegyezze fel, majd ezekbıl számítsa ki a kimenı ellenállást! Ezután mérje meg a koaxiális kábel hullámellenállását! Értelmezze a mérésnél a képernyın látott 4/5

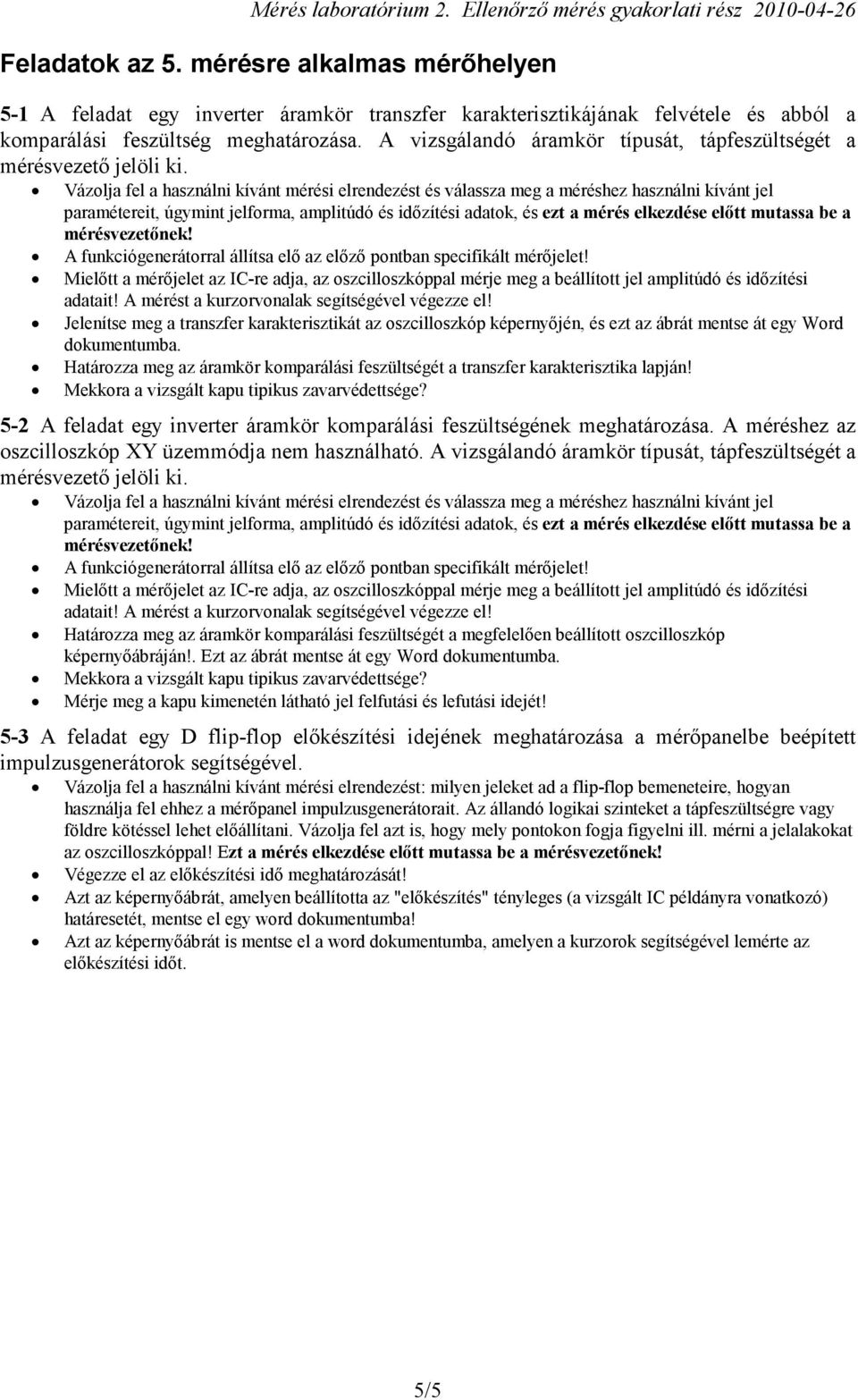

5 Feladatok az 5. mérésre alkalmas mérıhelyen 5-1 A feladat egy inverter áramkör transzfer karakterisztikájának felvétele és abból a komparálási feszültség meghatározása. A vizsgálandó áramkör típusát, tápfeszültségét a mérésvezetı jelöli ki. Mielıtt a mérıjelet az IC-re adja, az oszcilloszkóppal mérje meg a beállított jel amplitúdó és idızítési adatait! A mérést a kurzorvonalak segítségével végezze el! Jelenítse meg a transzfer karakterisztikát az oszcilloszkóp képernyıjén, és ezt az ábrát mentse át egy Word dokumentumba. Határozza meg az áramkör komparálási feszültségét a transzfer karakterisztika lapján! Mekkora a vizsgált kapu tipikus zavarvédettsége? 5-2 A feladat egy inverter áramkör komparálási feszültségének meghatározása. A méréshez az oszcilloszkóp XY üzemmódja nem használható. A vizsgálandó áramkör típusát, tápfeszültségét a mérésvezetı jelöli ki. Mielıtt a mérıjelet az IC-re adja, az oszcilloszkóppal mérje meg a beállított jel amplitúdó és idızítési adatait! A mérést a kurzorvonalak segítségével végezze el! Határozza meg az áramkör komparálási feszültségét a megfelelıen beállított oszcilloszkóp képernyıábráján!. Ezt az ábrát mentse át egy Word dokumentumba. Mekkora a vizsgált kapu tipikus zavarvédettsége? Mérje meg a kapu kimenetén látható jel felfutási és lefutási idejét! 5-3 A feladat egy D flip-flop elıkészítési idejének meghatározása a mérıpanelbe beépített impulzusgenerátorok segítségével. Vázolja fel a használni kívánt mérési elrendezést: milyen jeleket ad a flip-flop bemeneteire, hogyan használja fel ehhez a mérıpanel impulzusgenerátorait. Az állandó logikai szinteket a tápfeszültségre vagy földre kötéssel lehet elıállítani. Vázolja fel azt is, hogy mely pontokon fogja figyelni ill. mérni a jelalakokat az oszcilloszkóppal! Ezt a mérés elkezdése elıtt mutassa be a Végezze el az elıkészítési idı meghatározását! Azt az képernyıábrát, amelyen beállította az "elıkészítés" tényleges (a vizsgált IC példányra vonatkozó) határesetét, mentse el egy word dokumentumba! Azt az képernyıábrát is mentse el a word dokumentumba, amelyen a kurzorok segítségével lemérte az elıkészítési idıt. 5/5
