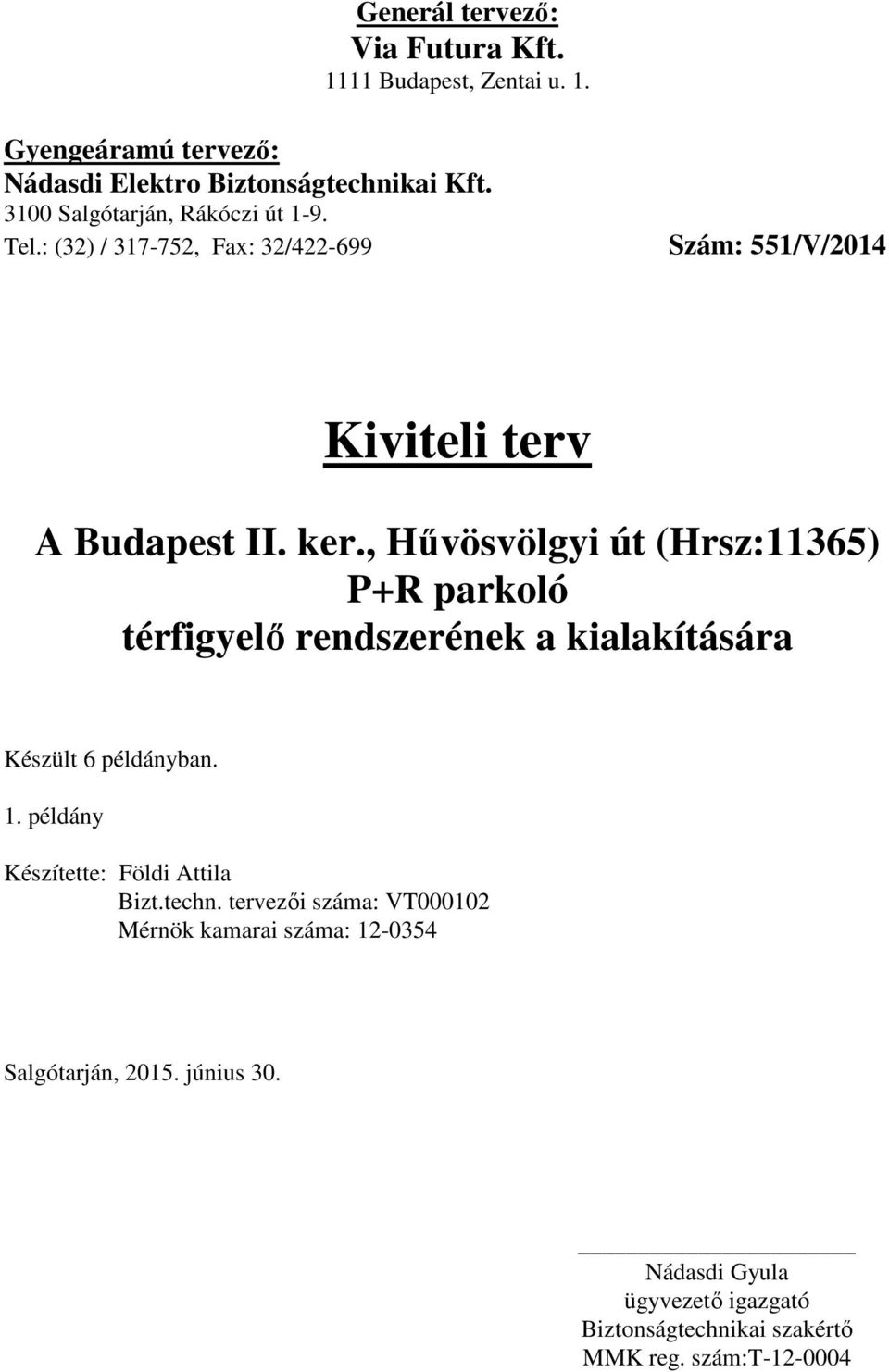

1 Generál tervező: Via Futura Kft Budapest, Zentai u. 1. Gyengeáramú tervező: Nádasdi Elektro Biztonságtechnikai Kft Salgótarján, Rákóczi út 1-9. Tel.: (32) / , Fax: 32/ Szám: 551/V/2014 Kiviteli terv A Budapest II. ker., Hűvösvölgyi út (Hrsz:11365) P+R parkoló térfigyelő rendszerének a kialakítására Készült 6 példányban. 1. példány Készítette: Földi Attila Bizt.techn. tervezői száma: VT Mérnök kamarai száma: Salgótarján, június 30. Nádasdi Gyula ügyvezető igazgató Biztonságtechnikai szakértő MMK reg. szám:t

2 2 Tartalomjegyzék 1. BEVEZETÉS A MEGBÍZÓ ÁLTAL MEGHATÁROZOTT KÖVETELMÉNYEK TÉRFIGYELŐ RENDSZER MEGVALÓSÍTÁSÁVAL KAPCSOLATOS FELADATOK: A TÉRFIGYELŐ RENDSZER MINIMUM KÖVETELMÉNYEI: TERVEZŐI NYILATKOZAT IP VIDEÓ MEGFIGYELŐ RENDSZER: A TÉRFIGYELŐ RENDSZER TELEPÍTÉSÉNEK CÉLJA: MŰSZAKI TARTALOM: KAMERÁK TELEPÍTÉSI HELYE: GYÁRTÓI-STATIKAI MEGFELELŐSÉG: ÜZEMELTETŐI HATÁROK ÉS TULAJDONJOG: KAMERA ÉS TARTOZÉKOK JAVASOLT TÍPUSA: ENERGIA ELLÁTÁS: OBJEKTÍVEK KIVÁLASZTÁSÁNAK KÖVETELMÉNYEI: DIGITÁLIS KÉPRÖGZÍTŐVEL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK: EGYÉB JELÁTVITELI ESZKÖZÖK NYOMVONAL KIALAKÍTÁS MÓDSZERE: ERŐSÁRAMÚ CSATLAKOZÁSI PONTOK ÉS ÉRINTÉSVÉDELEM: NYOMVONAL MEGSZAKÍTÓ ALÉPÍTMÉNYI SZEKRÉNY JELLEMZŐI ALKALMAZOTT TECHNOLÓGIA AZ AKNÁK KIALAKÍTÁSÁNÁL ELVÉGZENDŐ MŰVELETEK: MINŐSÉGI ELŐÍRÁSOK KÁBELBEHÚZÁS MENETE KÖLCSÖNHATÁS MÁS KÖZMŰVEKKEL KÜLTÉRI ELOSZTÓ SZEKRÉNY ALKALMAZÁSA: ELEKTRONIKUS BEHATOLÁS JELZŐ BERENDEZÉS TÉRFIGYELŐ RENDSZER ANYAGJEGYZÉKE: MINŐSÉGI KÖVETELMÉNYEK: MUNKAVÉDELEM TŰZVÉDELEM KARBANTARTÁS KÖRNYEZETVÉDELEM A TERVBEN EMLÍTETT ÉS A TÁRGGYAL KAPCSOLATOS ELŐÍRÁSOK RAJZJEGYZÉK - GY-Tk-01 Alépítményi erős, és gyengeáramú védőcső hálózat nyomvonalrajz - GY-V-Rt-01 - GY-V-Rt-03 Video megfigyelő rendszertechnikai rajzok

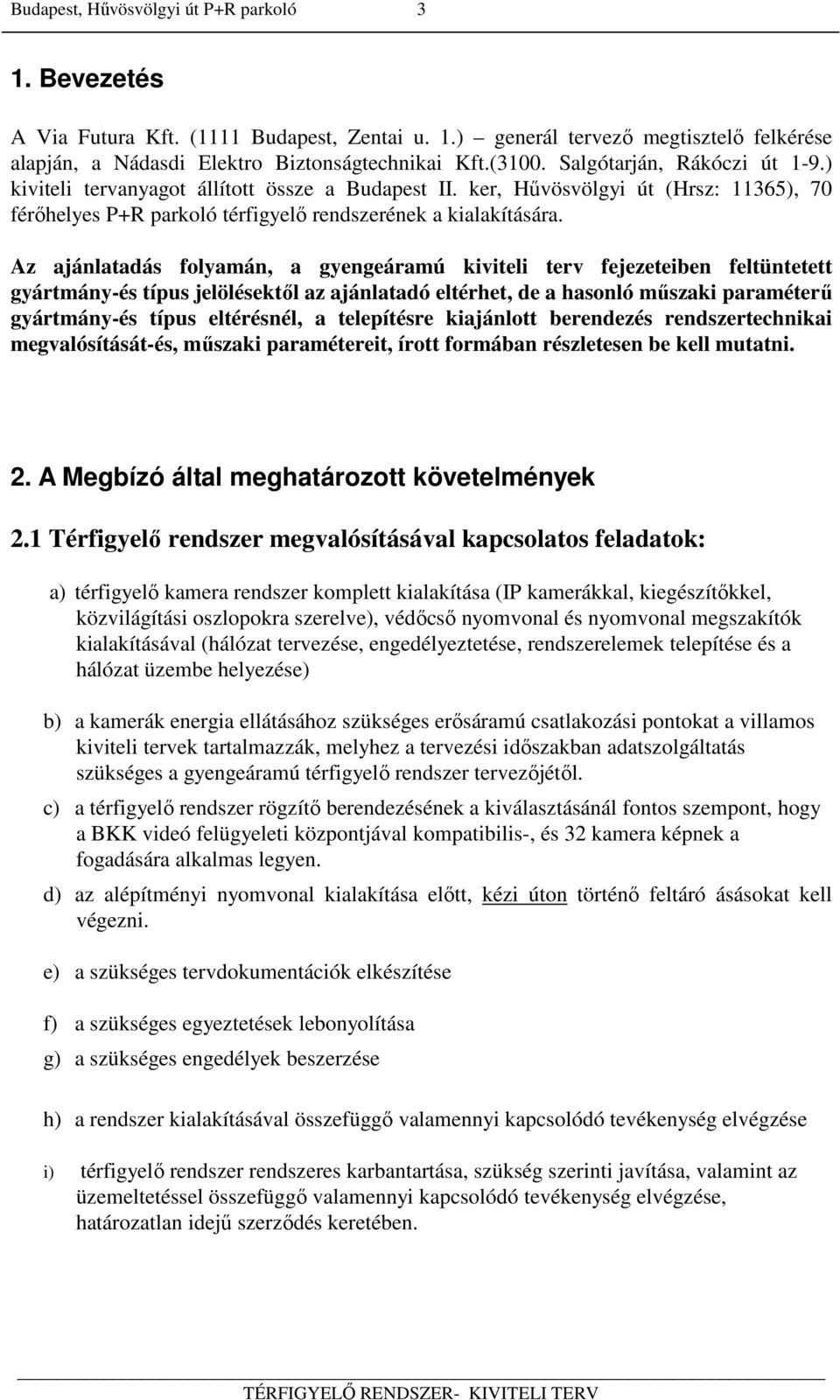

3 3 1. Bevezetés A Via Futura Kft. (1111 Budapest, Zentai u. 1.) generál tervező megtisztelő felkérése alapján, a Nádasdi Elektro Biztonságtechnikai Kft.(3100. Salgótarján, Rákóczi út 1-9.) kiviteli tervanyagot állított össze a Budapest II. ker, Hűvösvölgyi út (Hrsz: 11365), 70 férőhelyes P+R parkoló térfigyelő rendszerének a kialakítására. Az ajánlatadás folyamán, a gyengeáramú kiviteli terv fejezeteiben feltüntetett gyártmány-és típus jelölésektől az ajánlatadó eltérhet, de a hasonló műszaki paraméterű gyártmány-és típus eltérésnél, a telepítésre kiajánlott berendezés rendszertechnikai megvalósítását-és, műszaki paramétereit, írott formában részletesen be kell mutatni. 2. A Megbízó által meghatározott követelmények 2.1 Térfigyelő rendszer megvalósításával kapcsolatos feladatok: a) térfigyelő kamera rendszer komplett kialakítása (IP kamerákkal, kiegészítőkkel, közvilágítási oszlopokra szerelve), védőcső nyomvonal és nyomvonal megszakítók kialakításával (hálózat tervezése, engedélyeztetése, rendszerelemek telepítése és a hálózat üzembe helyezése) b) a kamerák energia ellátásához szükséges erősáramú csatlakozási pontokat a villamos kiviteli tervek tartalmazzák, melyhez a tervezési időszakban adatszolgáltatás szükséges a gyengeáramú térfigyelő rendszer tervezőjétől. c) a térfigyelő rendszer rögzítő berendezésének a kiválasztásánál fontos szempont, hogy a BKK videó felügyeleti központjával kompatibilis-, és 32 kamera képnek a fogadására alkalmas legyen. d) az alépítményi nyomvonal kialakítása előtt, kézi úton történő feltáró ásásokat kell végezni. e) a szükséges tervdokumentációk elkészítése f) a szükséges egyeztetések lebonyolítása g) a szükséges engedélyek beszerzése h) a rendszer kialakításával összefüggő valamennyi kapcsolódó tevékenység elvégzése i) térfigyelő rendszer rendszeres karbantartása, szükség szerinti javítása, valamint az üzemeltetéssel összefüggő valamennyi kapcsolódó tevékenység elvégzése, határozatlan idejű szerződés keretében.

4 4 2.2 A térfigyelő rendszer minimum követelményei: Jelen Kiviteli terv tárgya, a Budapest II. ker, Hűvösvölgyi út (Hrsz.11365), 70 férőhelyes P+R parkoló térfigyelő kameráinak az elhelyezési terve, nyomvonaltervek és rögzítő egység megtervezése. a) a belépési és kilépési pontok külön kamerákkal vannak megfigyelve, a parkoló egész területe pedig olyan mértékben bekamerázott, hogy minden része látható és egy autó rendszáma a folyamatos/felvett képen vizuálisan azonosítható. b) a térfigyelő rendszer IP alapú videó technikai berendezésekből épüljön fel és feleljen meg az ONVIF szabványnak, c) a térfigyelő rendszerbe nagyfelbontású day/night IP kamerák kerüljenek beépítésre d) a rendszerek különálló, önmagában automatikusan működőképes, helyi digitális rögzítéssel rendelkező rendszernek kell lenniük (NVR) e) a rögzítés kapacitásának optimalizálása érdekében, csak mozgás esetén szükséges teljes felbontás mellett magas rögzítési sebesség, f) a rögzítéshez szükséges tárkapacitást úgy kell megválasztani, hogy legalább 72 óráig tárolja a felvételeket a rendszer. A képek rögzítése hibatűrő fájlrendszert alkalmazva történjen, egy vagy akár több HDD meghibásodása esetén is, a maradék HDD-(k)-en, legalább 1 fps képfrissítéssel, a rögzített anyag elérhető marad. g) a rendszerek nem állnak állandó kapcsolatban a központi videó felügyeleti munkaállomással, viszont igény esetén legyenek elérhetőek, h) a helyi rendszerekről, (akár több munkahelyről is), egymástól függetlenül - a rögzítés megszakadása nélkül lehessen felvételeket archiválni, kimenteni. i) amennyiben nagyobb mennyiségű felvételt kell archiválni, a rendszerek biztosítsanak helyileg vezetékes vagy vezeték nélküli (vagy mindkettő) hozzáférést a gyors letöltéshez (pl. laptop segítségével le lehessen tölteni), a megfelelő biztonsági követelmények (WPA2 titkosítás, MAC szűrés, nem látható SSID), vagy vezeték esetén zárható hozzáférés.

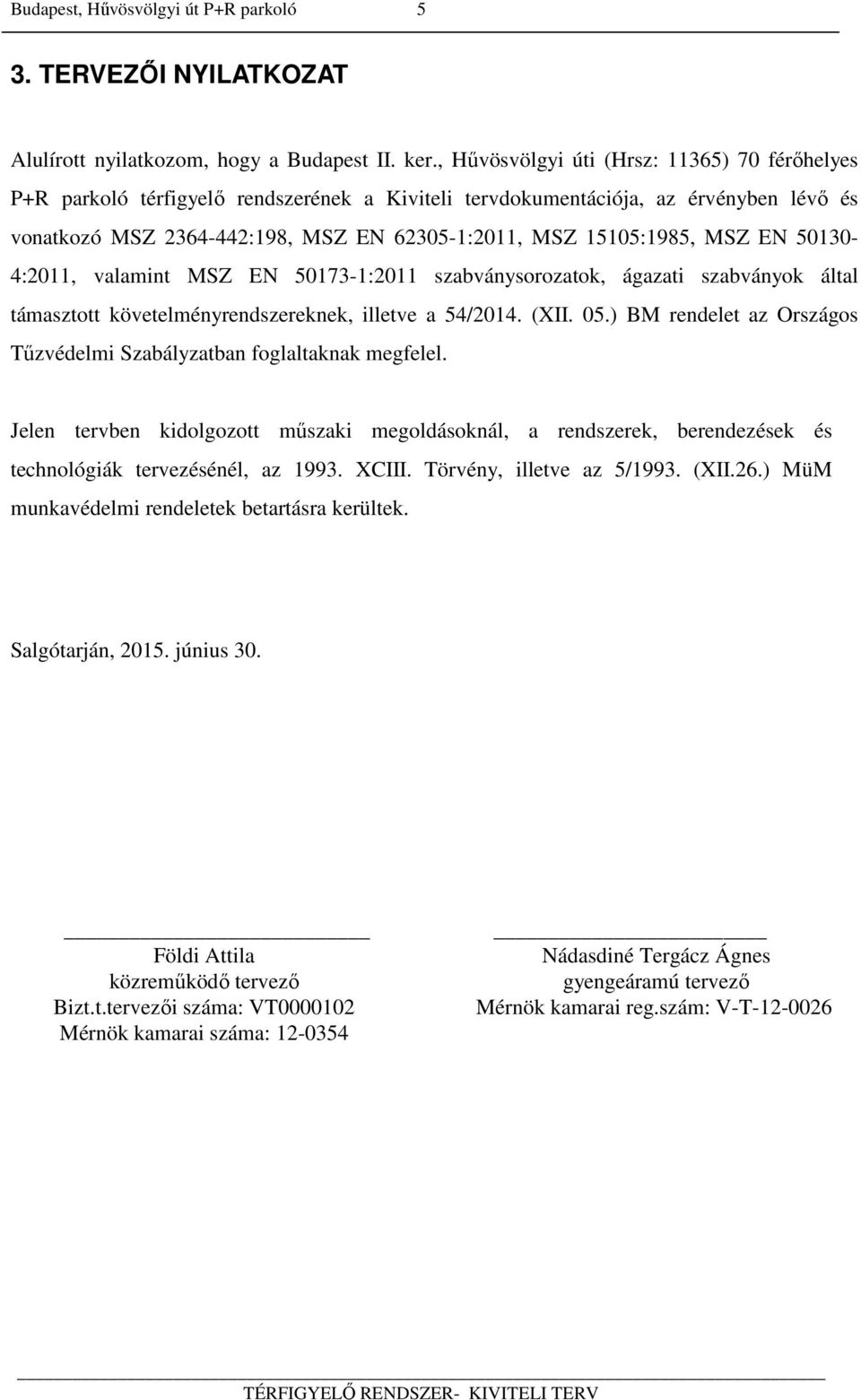

5 5 3. TERVEZŐI NYILATKOZAT Alulírott nyilatkozom, hogy a Budapest II. ker., Hűvösvölgyi úti (Hrsz: 11365) 70 férőhelyes P+R parkoló térfigyelő rendszerének a Kiviteli tervdokumentációja, az érvényben lévő és vonatkozó MSZ :198, MSZ EN :2011, MSZ 15105:1985, MSZ EN :2011, valamint MSZ EN :2011 szabványsorozatok, ágazati szabványok által támasztott követelményrendszereknek, illetve a 54/2014. (XII. 05.) BM rendelet az Országos Tűzvédelmi Szabályzatban foglaltaknak megfelel. Jelen tervben kidolgozott műszaki megoldásoknál, a rendszerek, berendezések és technológiák tervezésénél, az XCIII. Törvény, illetve az 5/1993. (XII.26.) MüM munkavédelmi rendeletek betartásra kerültek. Salgótarján, június 30. Földi Attila közreműködő tervező Bizt.t.tervezői száma: VT Mérnök kamarai száma: Nádasdiné Tergácz Ágnes gyengeáramú tervező Mérnök kamarai reg.szám: V-T

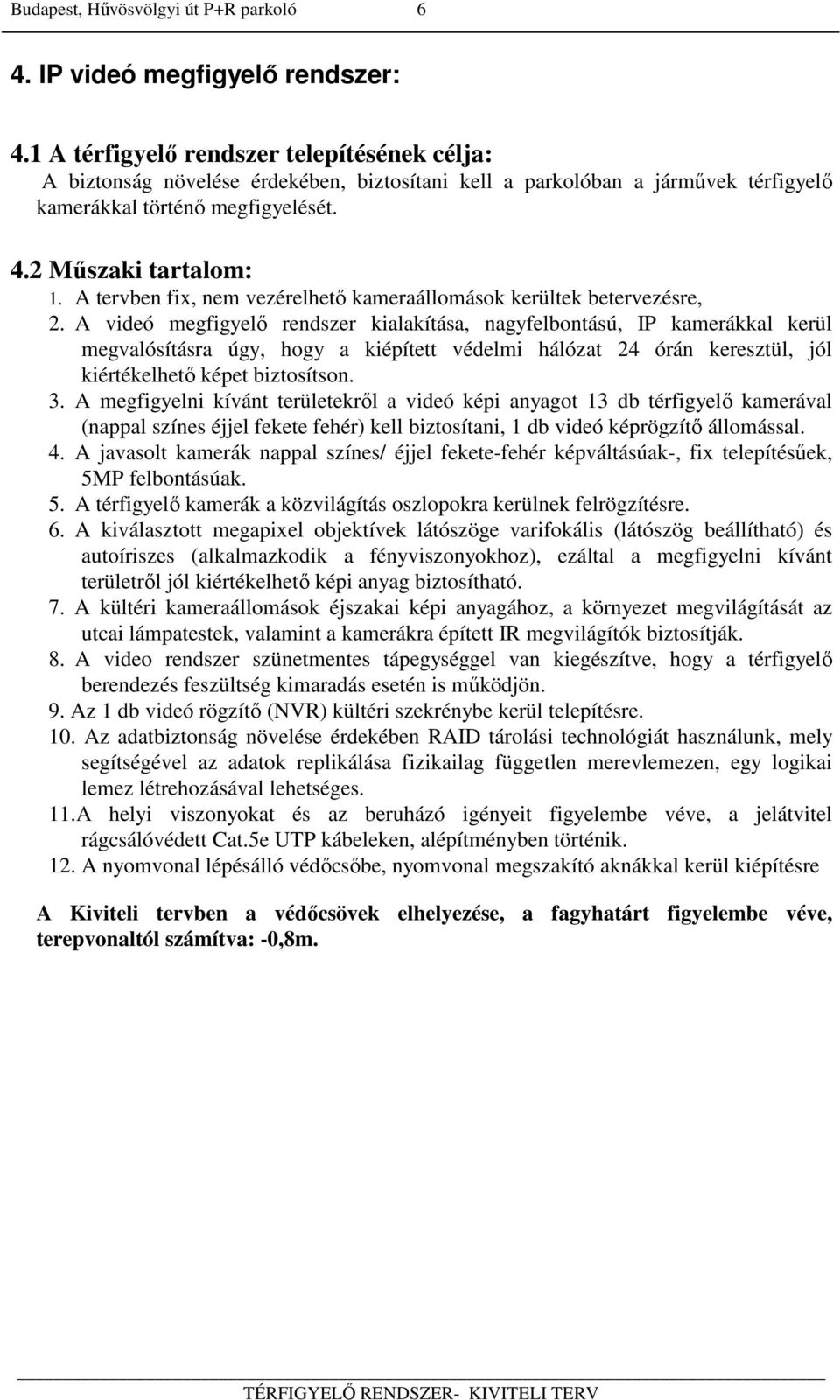

6 6 4. IP videó megfigyelő rendszer: 4.1 A térfigyelő rendszer telepítésének célja: A biztonság növelése érdekében, biztosítani kell a parkolóban a járművek térfigyelő kamerákkal történő megfigyelését. 4.2 Műszaki tartalom: 1. A tervben fix, nem vezérelhető kameraállomások kerültek betervezésre, 2. A videó megfigyelő rendszer kialakítása, nagyfelbontású, IP kamerákkal kerül megvalósításra úgy, hogy a kiépített védelmi hálózat 24 órán keresztül, jól kiértékelhető képet biztosítson. 3. A megfigyelni kívánt területekről a videó képi anyagot 13 db térfigyelő kamerával (nappal színes éjjel fekete fehér) kell biztosítani, 1 db videó képrögzítő állomással. 4. A javasolt kamerák nappal színes/ éjjel fekete-fehér képváltásúak-, fix telepítésűek, 5MP felbontásúak. 5. A térfigyelő kamerák a közvilágítás oszlopokra kerülnek felrögzítésre. 6. A kiválasztott megapixel objektívek látószöge varifokális (látószög beállítható) és autoíriszes (alkalmazkodik a fényviszonyokhoz), ezáltal a megfigyelni kívánt területről jól kiértékelhető képi anyag biztosítható. 7. A kültéri kameraállomások éjszakai képi anyagához, a környezet megvilágítását az utcai lámpatestek, valamint a kamerákra épített IR megvilágítók biztosítják. 8. A video rendszer szünetmentes tápegységgel van kiegészítve, hogy a térfigyelő berendezés feszültség kimaradás esetén is működjön. 9. Az 1 db videó rögzítő (NVR) kültéri szekrénybe kerül telepítésre. 10. Az adatbiztonság növelése érdekében RAID tárolási technológiát használunk, mely segítségével az adatok replikálása fizikailag független merevlemezen, egy logikai lemez létrehozásával lehetséges. 11.A helyi viszonyokat és az beruházó igényeit figyelembe véve, a jelátvitel rágcsálóvédett Cat.5e UTP kábeleken, alépítményben történik. 12. A nyomvonal lépésálló védőcsőbe, nyomvonal megszakító aknákkal kerül kiépítésre A Kiviteli tervben a védőcsövek elhelyezése, a fagyhatárt figyelembe véve, terepvonaltól számítva: -0,8m.

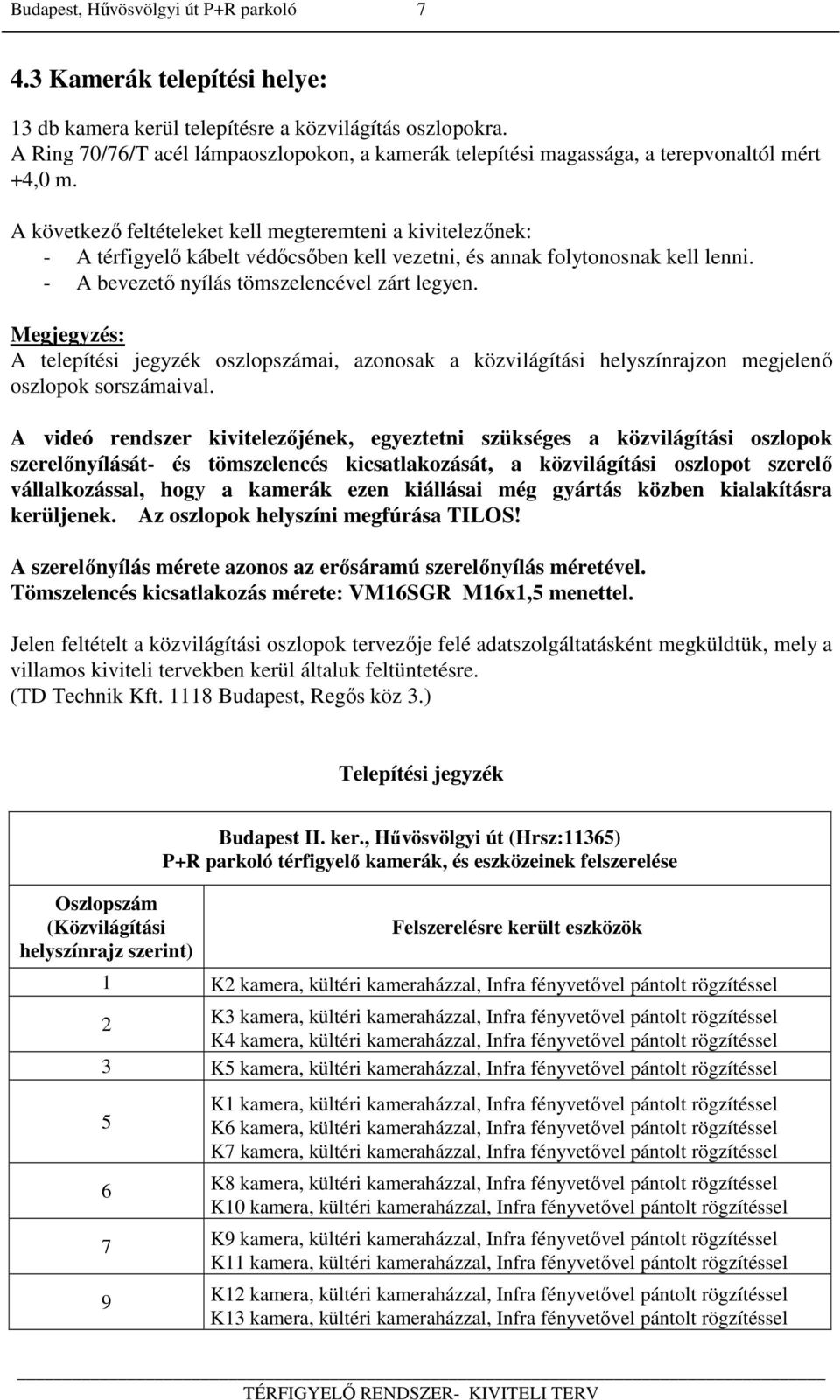

7 7 4.3 Kamerák telepítési helye: 13 db kamera kerül telepítésre a közvilágítás oszlopokra. A Ring 70/76/T acél lámpaoszlopokon, a kamerák telepítési magassága, a terepvonaltól mért +4,0 m. A következő feltételeket kell megteremteni a kivitelezőnek: - A térfigyelő kábelt védőcsőben kell vezetni, és annak folytonosnak kell lenni. - A bevezető nyílás tömszelencével zárt legyen. Megjegyzés: A telepítési jegyzék oszlopszámai, azonosak a közvilágítási helyszínrajzon megjelenő oszlopok sorszámaival. A videó rendszer kivitelezőjének, egyeztetni szükséges a közvilágítási oszlopok szerelőnyílását- és tömszelencés kicsatlakozását, a közvilágítási oszlopot szerelő vállalkozással, hogy a kamerák ezen kiállásai még gyártás közben kialakításra kerüljenek. Az oszlopok helyszíni megfúrása TILOS! A szerelőnyílás mérete azonos az erősáramú szerelőnyílás méretével. Tömszelencés kicsatlakozás mérete: VM16SGR M16x1,5 menettel. Jelen feltételt a közvilágítási oszlopok tervezője felé adatszolgáltatásként megküldtük, mely a villamos kiviteli tervekben kerül általuk feltüntetésre. (TD Technik Kft Budapest, Regős köz 3.) Telepítési jegyzék Oszlopszám (Közvilágítási helyszínrajz szerint) Budapest II. ker., Hűvösvölgyi út (Hrsz:11365) P+R parkoló térfigyelő kamerák, és eszközeinek felszerelése Felszerelésre került eszközök 1 K2 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel 2 K3 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K4 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel 3 K5 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K1 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K6 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K7 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K8 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K10 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K9 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K11 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K12 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel K13 kamera, kültéri kameraházzal, Infra fényvetővel pántolt rögzítéssel

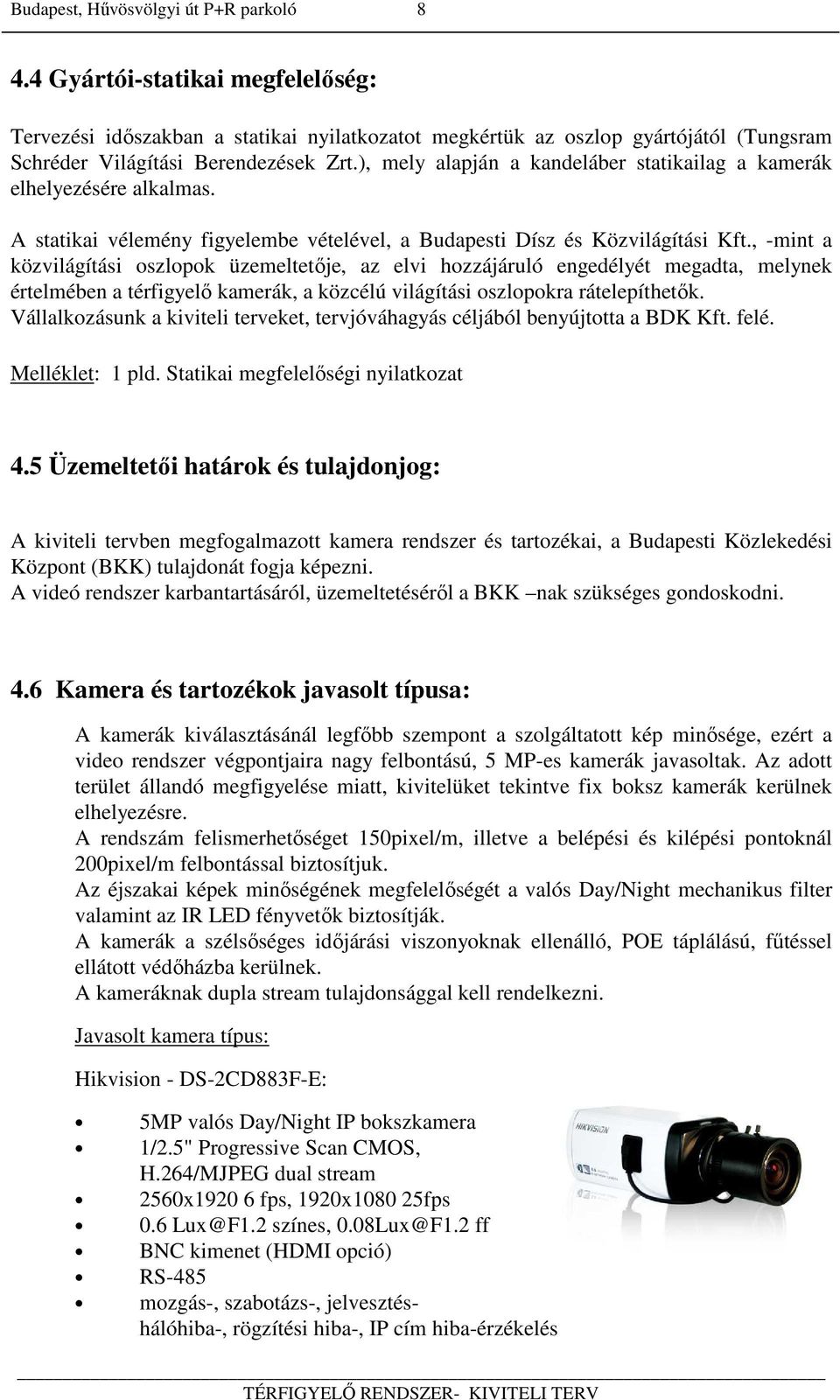

8 8 4.4 Gyártói-statikai megfelelőség: Tervezési időszakban a statikai nyilatkozatot megkértük az oszlop gyártójától (Tungsram Schréder Világítási Berendezések Zrt.), mely alapján a kandeláber statikailag a kamerák elhelyezésére alkalmas. A statikai vélemény figyelembe vételével, a Budapesti Dísz és Közvilágítási Kft., -mint a közvilágítási oszlopok üzemeltetője, az elvi hozzájáruló engedélyét megadta, melynek értelmében a térfigyelő kamerák, a közcélú világítási oszlopokra rátelepíthetők. Vállalkozásunk a kiviteli terveket, tervjóváhagyás céljából benyújtotta a BDK Kft. felé. Melléklet: 1 pld. Statikai megfelelőségi nyilatkozat 4.5 Üzemeltetői határok és tulajdonjog: A kiviteli tervben megfogalmazott kamera rendszer és tartozékai, a Budapesti Közlekedési Központ (BKK) tulajdonát fogja képezni. A videó rendszer karbantartásáról, üzemeltetéséről a BKK nak szükséges gondoskodni. 4.6 Kamera és tartozékok javasolt típusa: A kamerák kiválasztásánál legfőbb szempont a szolgáltatott kép minősége, ezért a video rendszer végpontjaira nagy felbontású, 5 MP-es kamerák javasoltak. Az adott terület állandó megfigyelése miatt, kivitelüket tekintve fix boksz kamerák kerülnek elhelyezésre. A rendszám felismerhetőséget 150pixel/m, illetve a belépési és kilépési pontoknál 200pixel/m felbontással biztosítjuk. Az éjszakai képek minőségének megfelelőségét a valós Day/Night mechanikus filter valamint az IR LED fényvetők biztosítják. A kamerák a szélsőséges időjárási viszonyoknak ellenálló, POE táplálású, fűtéssel ellátott védőházba kerülnek. A kameráknak dupla stream tulajdonsággal kell rendelkezni. Javasolt kamera típus: Hikvision - DS-2CD883F-E: 5MP valós Day/Night IP bokszkamera 1/2.5" Progressive Scan CMOS, H.264/MJPEG dual stream 2560x fps, 1920x fps 0.6 Lux@F1.2 színes, 0.08Lux@F1.2 ff BNC kimenet (HDMI opció) RS-485 mozgás-, szabotázs-, jelvesztéshálóhiba-, rögzítési hiba-, IP cím hiba-érzékelés

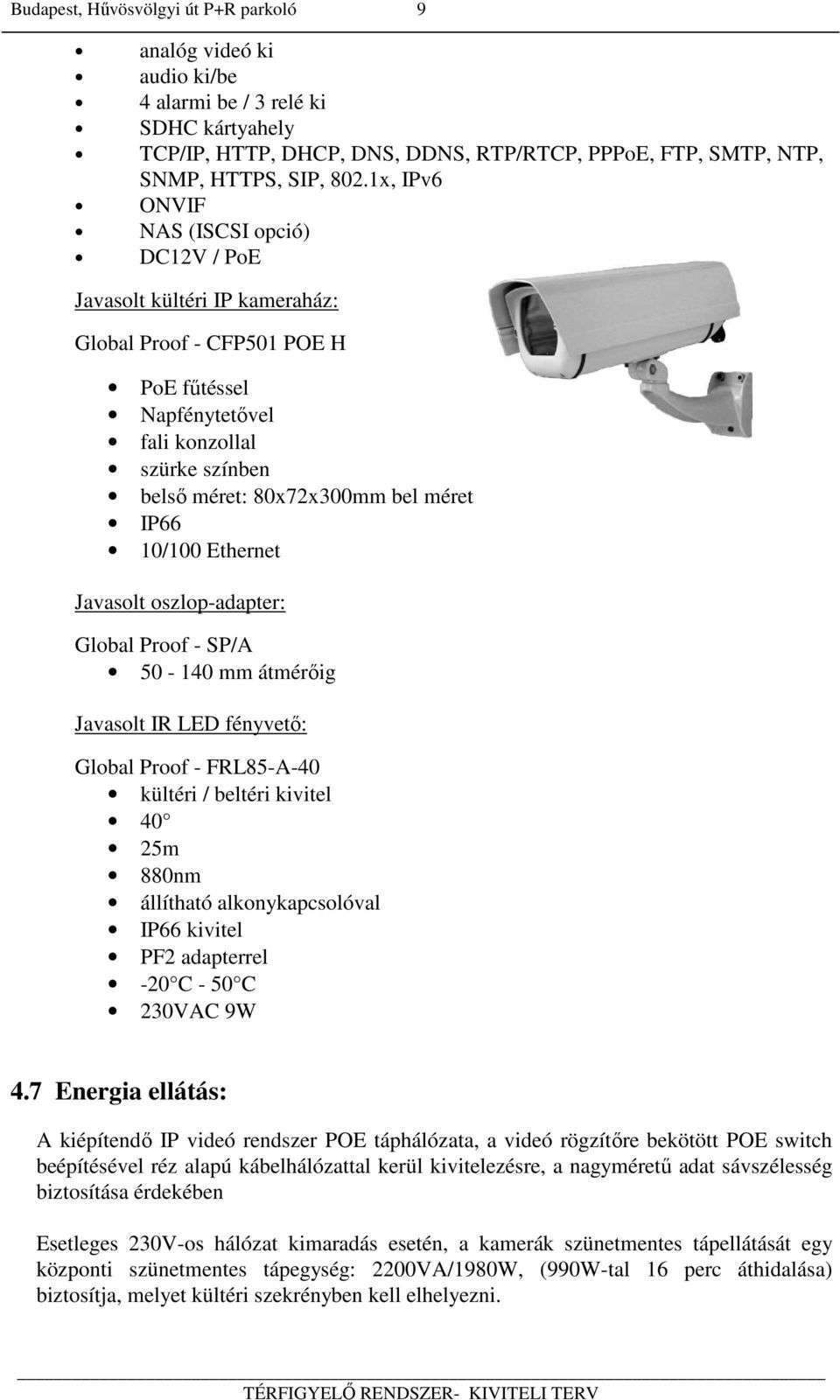

9 9 analóg videó ki audio ki/be 4 alarmi be / 3 relé ki SDHC kártyahely TCP/IP, HTTP, DHCP, DNS, DDNS, RTP/RTCP, PPPoE, FTP, SMTP, NTP, SNMP, HTTPS, SIP, 802.1x, IPv6 ONVIF NAS (ISCSI opció) DC12V / PoE Javasolt kültéri IP kameraház: Global Proof - CFP501 POE H PoE fűtéssel Napfénytetővel fali konzollal szürke színben belső méret: 80x72x300mm bel méret IP66 10/100 Ethernet Javasolt oszlop-adapter: Global Proof - SP/A mm átmérőig Javasolt IR LED fényvető: Global Proof - FRL85-A-40 kültéri / beltéri kivitel 40 25m 880nm állítható alkonykapcsolóval IP66 kivitel PF2 adapterrel -20 C - 50 C 230VAC 9W 4.7 Energia ellátás: A kiépítendő IP videó rendszer POE táphálózata, a videó rögzítőre bekötött POE switch beépítésével réz alapú kábelhálózattal kerül kivitelezésre, a nagyméretű adat sávszélesség biztosítása érdekében Esetleges 230V-os hálózat kimaradás esetén, a kamerák szünetmentes tápellátását egy központi szünetmentes tápegység: 2200VA/1980W, (990W-tal 16 perc áthidalása) biztosítja, melyet kültéri szekrényben kell elhelyezni.

10 10 Javasolt tip: APC - SMT2200RMI2U 2200VA / 1980W 230V USB, RS232, DB-9 és SmartSlot csatlakozások LCD állapotkijelző 8 tápkimenet 990W-tal 16 perc áthidalása újratöltési idő 3 óra A túláram védelem, az elosztó szekrényben elhelyezett 4 db kétpólusú kismegszakítóval biztosított. 4.8 Objektívek kiválasztásának követelményei: A kamerákhoz kiválasztott objektív infra korrigált, DC-vezérelt varifokális típusok, az optikai felbontó képességük igazodik a kamerák felbontásához és szenzorméretéhez. A javasolt objektív 76,5 º x 36º széles látószögű, 4,5-10mm fókusztávolságú. Javasolt Objektív típus: Evetar M123VD4510IR CS1/2.3" Vari-focal 4,5-10mm Különlegesen nagy felbontású 5 megapixel IR korrekció DC auto írisz 4.9 Digitális képrögzítővel szemben támasztott követelmények: A videó rendszer kiépítésének a célja, elsősorban a létesítmény területén lévő események valós idejű megfigyelése és utólagos képkiértékelése. A digitális képrögzítő a kültéri szekrényben kerül elhelyezésre. A nagyobb adatbiztonság érdekében RAID5 adatáttárolást alkalmazunk. Az információt nem egy kitüntetett meghajtón, egyenletesen az összes meghajtón elosztva tárolja. Egy meghajtó meghibásodása esetén az adatok sértetlenül visszaolvashatóak, a hibás meghajtó adatait a vezérlő a többi meghajtóról ki tudja számolni. A RAID 5 vezérlők a hibás meghajtó helyére betett új, üres meghajtót automatikusan fel tudják tölteni az eredeti adatokkal. A digitális képrögzítő típuskiválasztásnál figyelembe vett szempontok: A videó piacon fellelhető egyik legkorszerűbb, igen jó minőségű és a jövő technikai követelményeinek is megfelelő, digitális jelfeldolgozású videó rendszer. Feladata: - A videó rögzítő, 32 kamera fogadására alkalmas. - A távmegfigyelés alkalmával észlelt rendkívüli esemény, illetve rögzíteni kívánt esemény dokumentum értékű digitális felvétele.

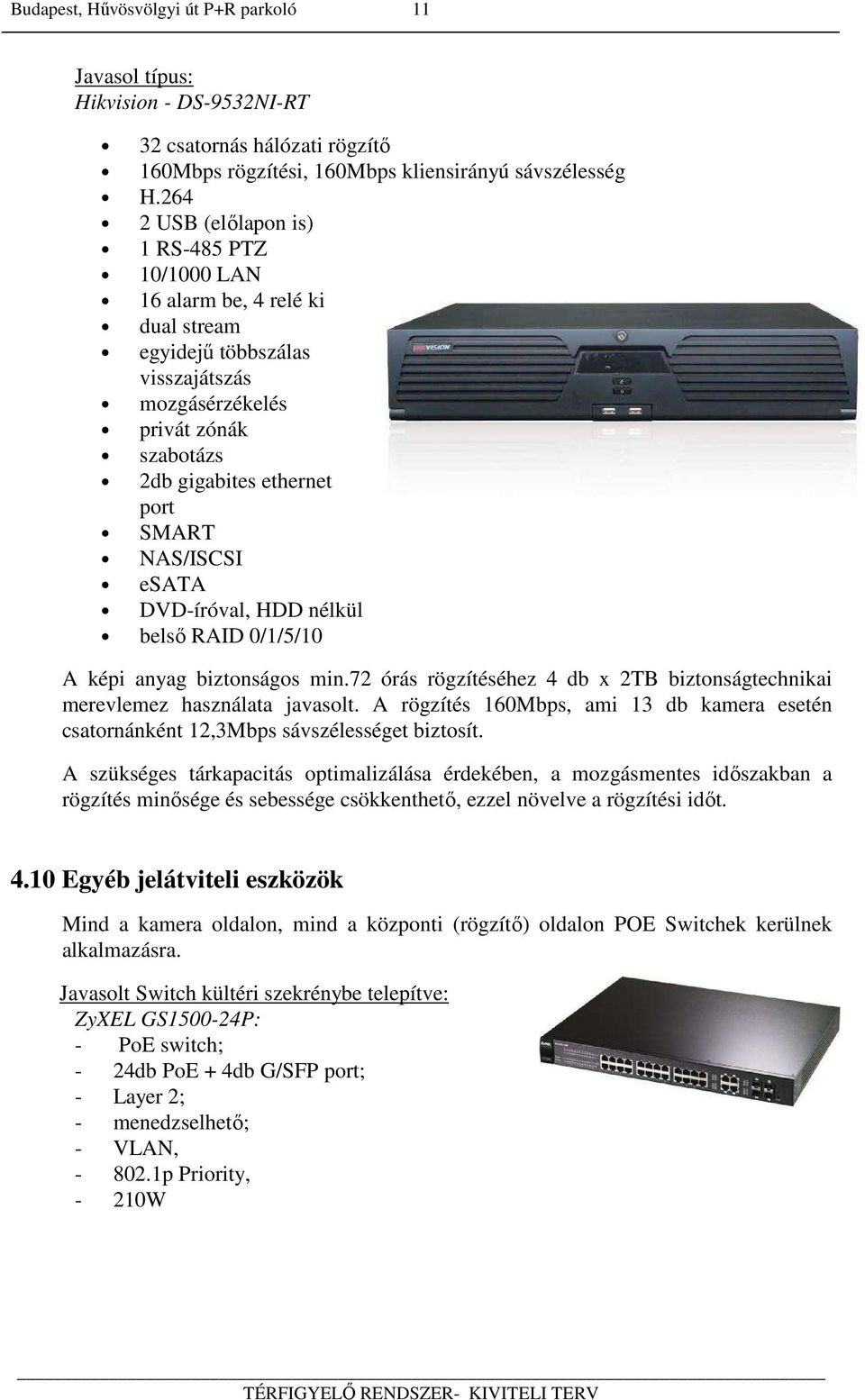

11 11 Javasol típus: Hikvision - DS-9532NI-RT 32 csatornás hálózati rögzítő 160Mbps rögzítési, 160Mbps kliensirányú sávszélesség H USB (előlapon is) 1 RS-485 PTZ 10/1000 LAN 16 alarm be, 4 relé ki dual stream egyidejű többszálas visszajátszás mozgásérzékelés privát zónák szabotázs 2db gigabites ethernet port SMART NAS/ISCSI esata DVD-íróval, HDD nélkül belső RAID 0/1/5/10 A képi anyag biztonságos min.72 órás rögzítéséhez 4 db x 2TB biztonságtechnikai merevlemez használata javasolt. A rögzítés 160Mbps, ami 13 db kamera esetén csatornánként 12,3Mbps sávszélességet biztosít. A szükséges tárkapacitás optimalizálása érdekében, a mozgásmentes időszakban a rögzítés minősége és sebessége csökkenthető, ezzel növelve a rögzítési időt Egyéb jelátviteli eszközök Mind a kamera oldalon, mind a központi (rögzítő) oldalon POE Switchek kerülnek alkalmazásra. Javasolt Switch kültéri szekrénybe telepítve: ZyXEL GS P: - PoE switch; - 24db PoE + 4db G/SFP port; - Layer 2; - menedzselhető; - VLAN, p Priority, - 210W

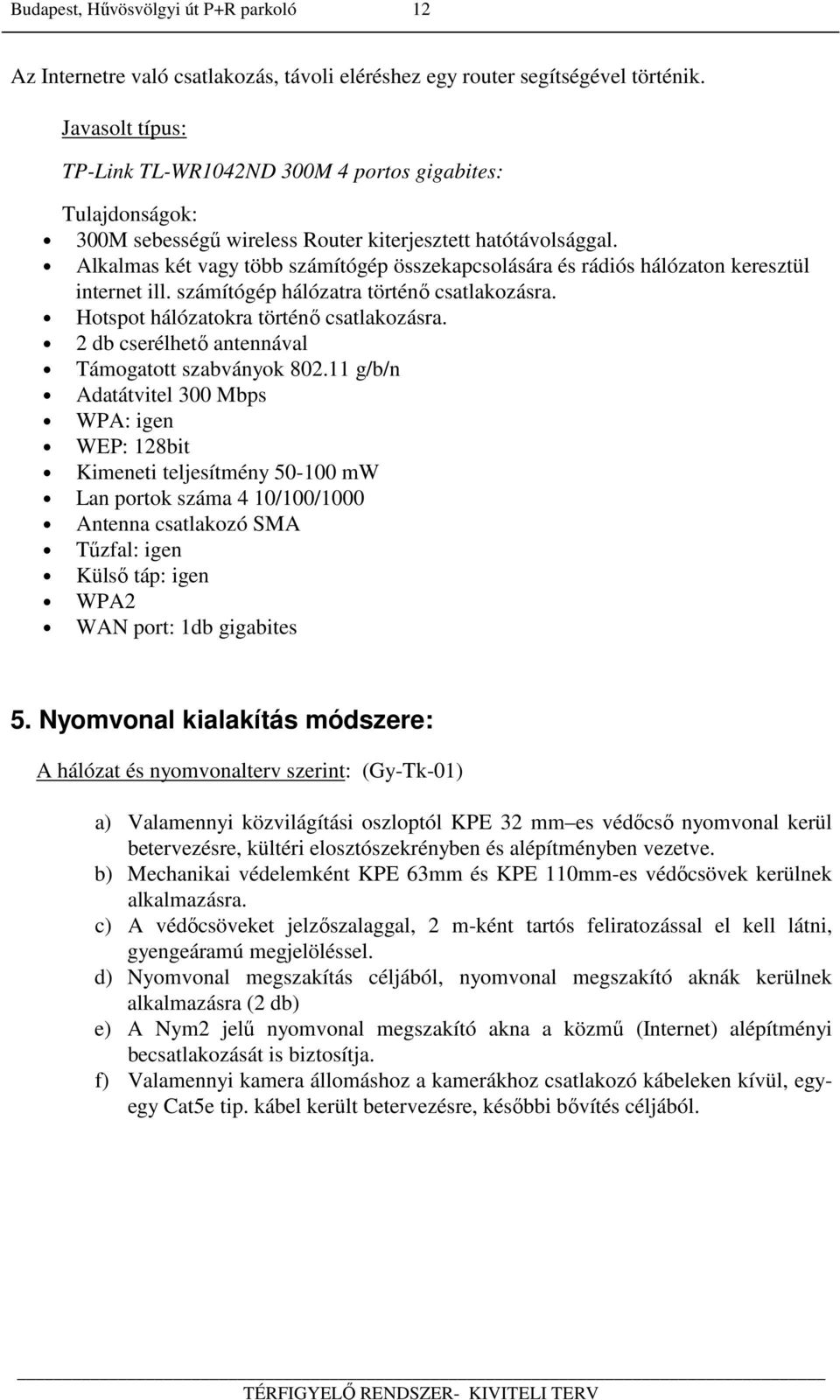

12 12 Az Internetre való csatlakozás, távoli eléréshez egy router segítségével történik. Javasolt típus: TP-Link TL-WR1042ND 300M 4 portos gigabites: Tulajdonságok: 300M sebességű wireless Router kiterjesztett hatótávolsággal. Alkalmas két vagy több számítógép összekapcsolására és rádiós hálózaton keresztül internet ill. számítógép hálózatra történő csatlakozásra. Hotspot hálózatokra történő csatlakozásra. 2 db cserélhető antennával Támogatott szabványok g/b/n Adatátvitel 300 Mbps WPA: igen WEP: 128bit Kimeneti teljesítmény mw Lan portok száma 4 10/100/1000 Antenna csatlakozó SMA Tűzfal: igen Külső táp: igen WPA2 WAN port: 1db gigabites 5. Nyomvonal kialakítás módszere: A hálózat és nyomvonalterv szerint: (Gy-Tk-01) a) Valamennyi közvilágítási oszloptól KPE 32 mm es védőcső nyomvonal kerül betervezésre, kültéri elosztószekrényben és alépítményben vezetve. b) Mechanikai védelemként KPE 63mm és KPE 110mm-es védőcsövek kerülnek alkalmazásra. c) A védőcsöveket jelzőszalaggal, 2 m-ként tartós feliratozással el kell látni, gyengeáramú megjelöléssel. d) Nyomvonal megszakítás céljából, nyomvonal megszakító aknák kerülnek alkalmazásra (2 db) e) A Nym2 jelű nyomvonal megszakító akna a közmű (Internet) alépítményi becsatlakozását is biztosítja. f) Valamennyi kamera állomáshoz a kamerákhoz csatlakozó kábeleken kívül, egyegy Cat5e tip. kábel került betervezésre, későbbi bővítés céljából.

13 Erősáramú csatlakozási pontok és érintésvédelem: A kamerák energia ellátásához szükséges erősáramú csatlakozási pontokat a villamos kiviteli tervek tartalmazzák, melyhez a tervezési időszakban adatszolgáltatást küldtünk a villamos tervező részére. (TD Technik Kft. Budapest) Érintésvédelem: a villamos kiviteli tervek tartalmazzák. Érintésvédelem módja: Nullával egyesített földelő hálózat. (TN-C-S rendszer) A nagykiterjedésű fém szerelvények EPH-ba bevonásra kerülnek. A kameráknál törpefeszültség, POE táphálózat kerül kialakításra. Középfeszültségű kábelek miatt, a nyomvonal kialakítása előtt kézi úton történő feltáró ásásokat kell végezni. Amennyiben az alépítmény kialakításkor régészeti vagy robbanóanyagot találnak, a munkát fel kell függeszteni, a területet biztosítani kell, és értesíteni kell a területileg illetékes hatóságot (Fővárosi Katasztrófavédelmi Igazgatóság, II. Kerületi Önkormányzat). Az építési engedélyeztetési eljárások lebonyolítása, a kivitelező feladata. A földbe rejtetten behelyezett védőcsövek közegeit, rétegenként rostált homokkal kell kitölteni. A műanyag csöves hálózatokat úgy kell kiépíteni, hogy talaj-, vagy esővíz ne maradhasson a csövekben, ezért kell a megszakító létesítmények között 0,2%-kal lejtenie. Vízszintes terepen a kiviteli tervek szerint, a szakasz közepétől kétirányú lejtéssel építeni Nyomvonal megszakító alépítményi szekrény jellemzői Javasolt típus: EK 328M + 220mm PC keretes mélykialakítású szekrény (2 db) Fedőlap: Öntöttvas, zárható, D400 terhelési osztályú Az ajánlatadás folyamán, a tervben javasolt típus jelölésektől az ajánlatadó eltérhet, egy hasonló műszaki paraméterekkel rendelkező más gyártmányú-, vagy típusú berendezés alkalmazásával. hasznos belméret külső méret 800x800 mm 980x980 mm

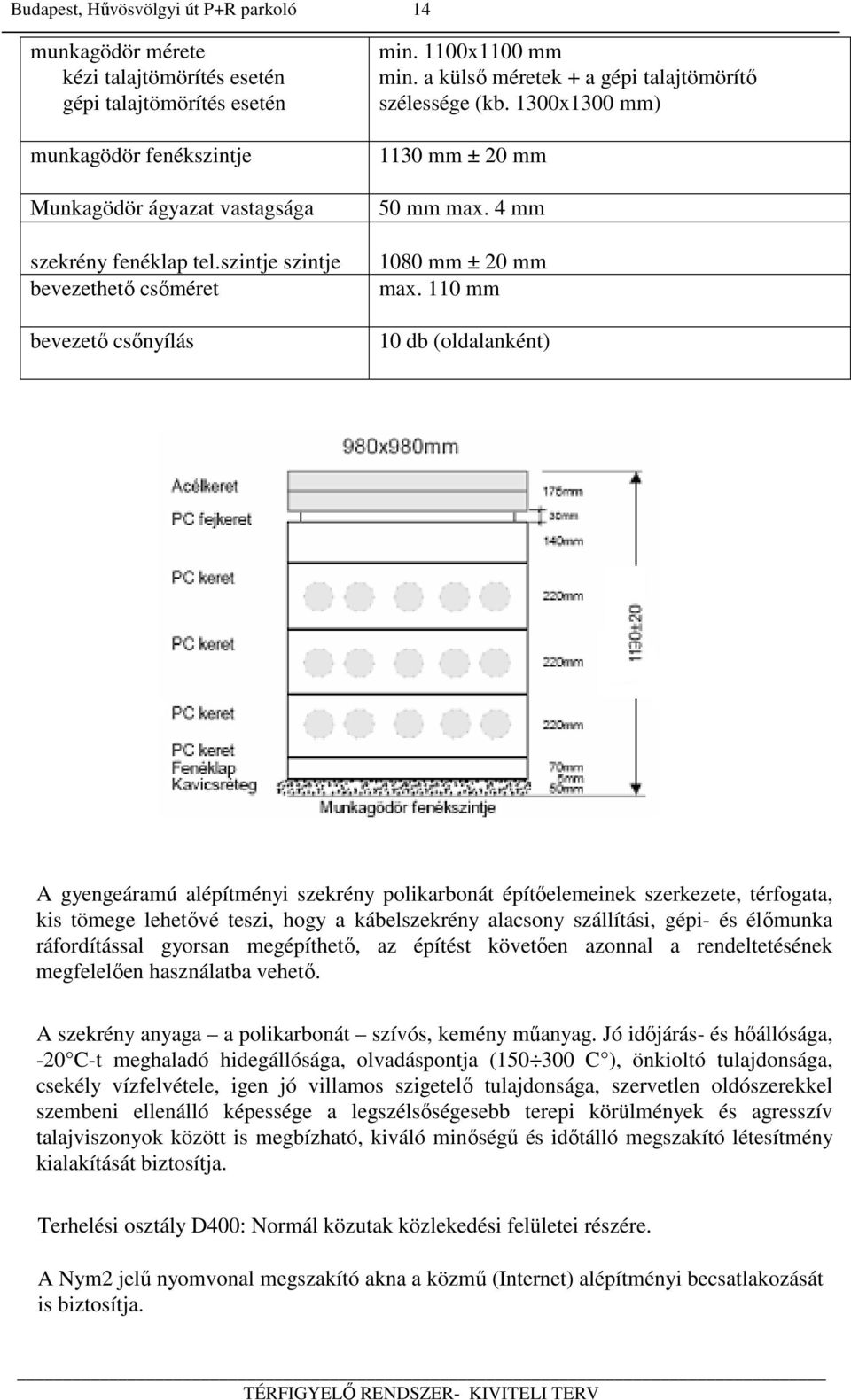

14 munkagödör mérete kézi talajtömörítés esetén gépi talajtömörítés esetén munkagödör fenékszintje Munkagödör ágyazat vastagsága szekrény fenéklap tel.szintje szintje bevezethető csőméret bevezető csőnyílás 14 min. 1100x1100 mm min. a külső méretek + a gépi talajtömörítő szélessége (kb. 1300x1300 mm) 1130 mm ± 20 mm 50 mm max. 4 mm 1080 mm ± 20 mm max. 110 mm 10 db (oldalanként) A gyengeáramú alépítményi szekrény polikarbonát építőelemeinek szerkezete, térfogata, kis tömege lehetővé teszi, hogy a kábelszekrény alacsony szállítási, gépi- és élőmunka ráfordítással gyorsan megépíthető, az építést követően azonnal a rendeltetésének megfelelően használatba vehető. A szekrény anyaga a polikarbonát szívós, kemény műanyag. Jó időjárás- és hőállósága, -20 C-t meghaladó hidegállósága, olvadáspontja ( C ), önkioltó tulajdonsága, csekély vízfelvétele, igen jó villamos szigetelő tulajdonsága, szervetlen oldószerekkel szembeni ellenálló képessége a legszélsőségesebb terepi körülmények és agresszív talajviszonyok között is megbízható, kiváló minőségű és időtálló megszakító létesítmény kialakítását biztosítja. Terhelési osztály D400: Normál közutak közlekedési felületei részére. A Nym2 jelű nyomvonal megszakító akna a közmű (Internet) alépítményi becsatlakozását is biztosítja.

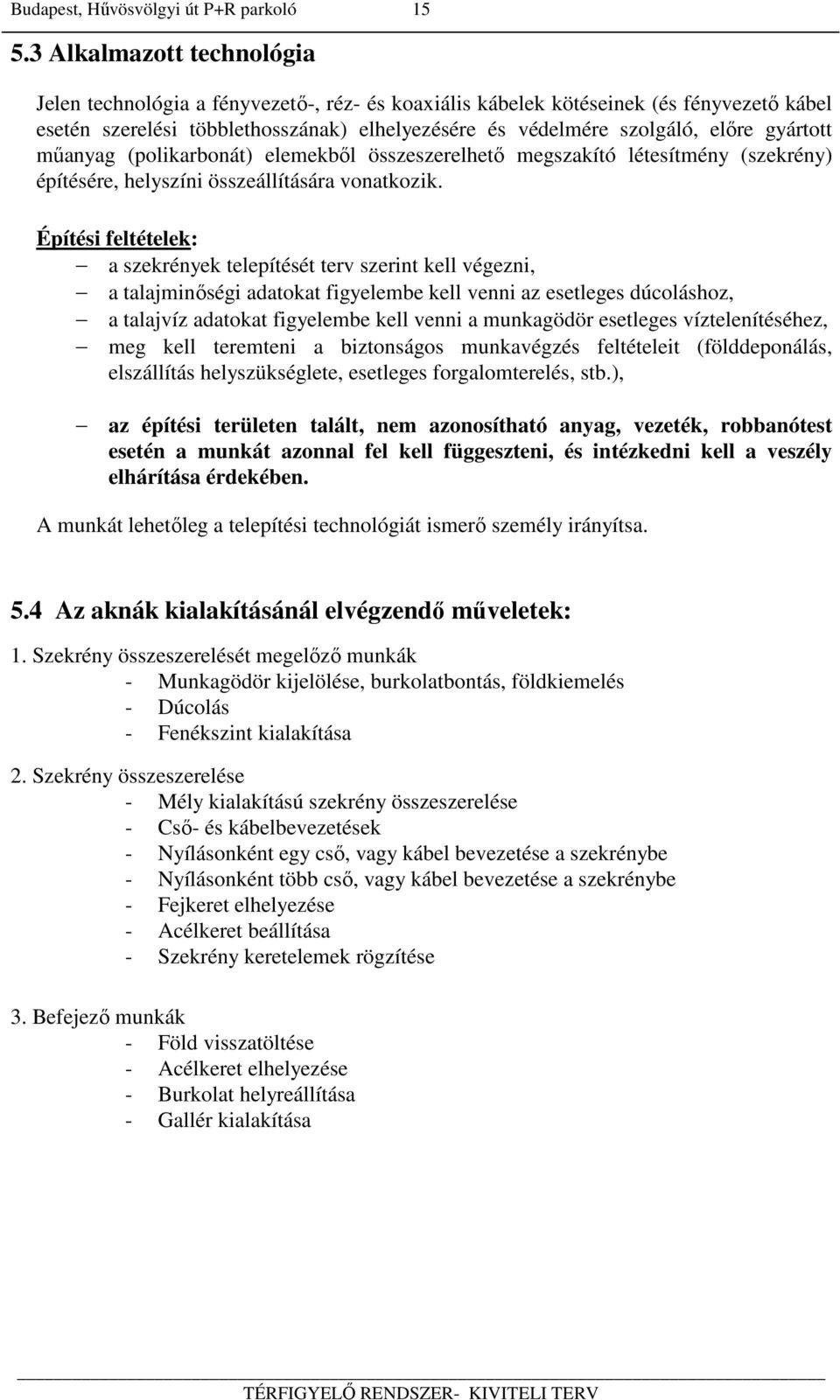

15 Alkalmazott technológia Jelen technológia a fényvezető-, réz- és koaxiális kábelek kötéseinek (és fényvezető kábel esetén szerelési többlethosszának) elhelyezésére és védelmére szolgáló, előre gyártott műanyag (polikarbonát) elemekből összeszerelhető megszakító létesítmény (szekrény) építésére, helyszíni összeállítására vonatkozik. Építési feltételek: a szekrények telepítését terv szerint kell végezni, a talajminőségi adatokat figyelembe kell venni az esetleges dúcoláshoz, a talajvíz adatokat figyelembe kell venni a munkagödör esetleges víztelenítéséhez, meg kell teremteni a biztonságos munkavégzés feltételeit (földdeponálás, elszállítás helyszükséglete, esetleges forgalomterelés, stb.), az építési területen talált, nem azonosítható anyag, vezeték, robbanótest esetén a munkát azonnal fel kell függeszteni, és intézkedni kell a veszély elhárítása érdekében. A munkát lehetőleg a telepítési technológiát ismerő személy irányítsa. 5.4 Az aknák kialakításánál elvégzendő műveletek: 1. Szekrény összeszerelését megelőző munkák - Munkagödör kijelölése, burkolatbontás, földkiemelés - Dúcolás - Fenékszint kialakítása 2. Szekrény összeszerelése - Mély kialakítású szekrény összeszerelése - Cső- és kábelbevezetések - Nyílásonként egy cső, vagy kábel bevezetése a szekrénybe - Nyílásonként több cső, vagy kábel bevezetése a szekrénybe - Fejkeret elhelyezése - Acélkeret beállítása - Szekrény keretelemek rögzítése 3. Befejező munkák - Föld visszatöltése - Acélkeret elhelyezése - Burkolat helyreállítása - Gallér kialakítása

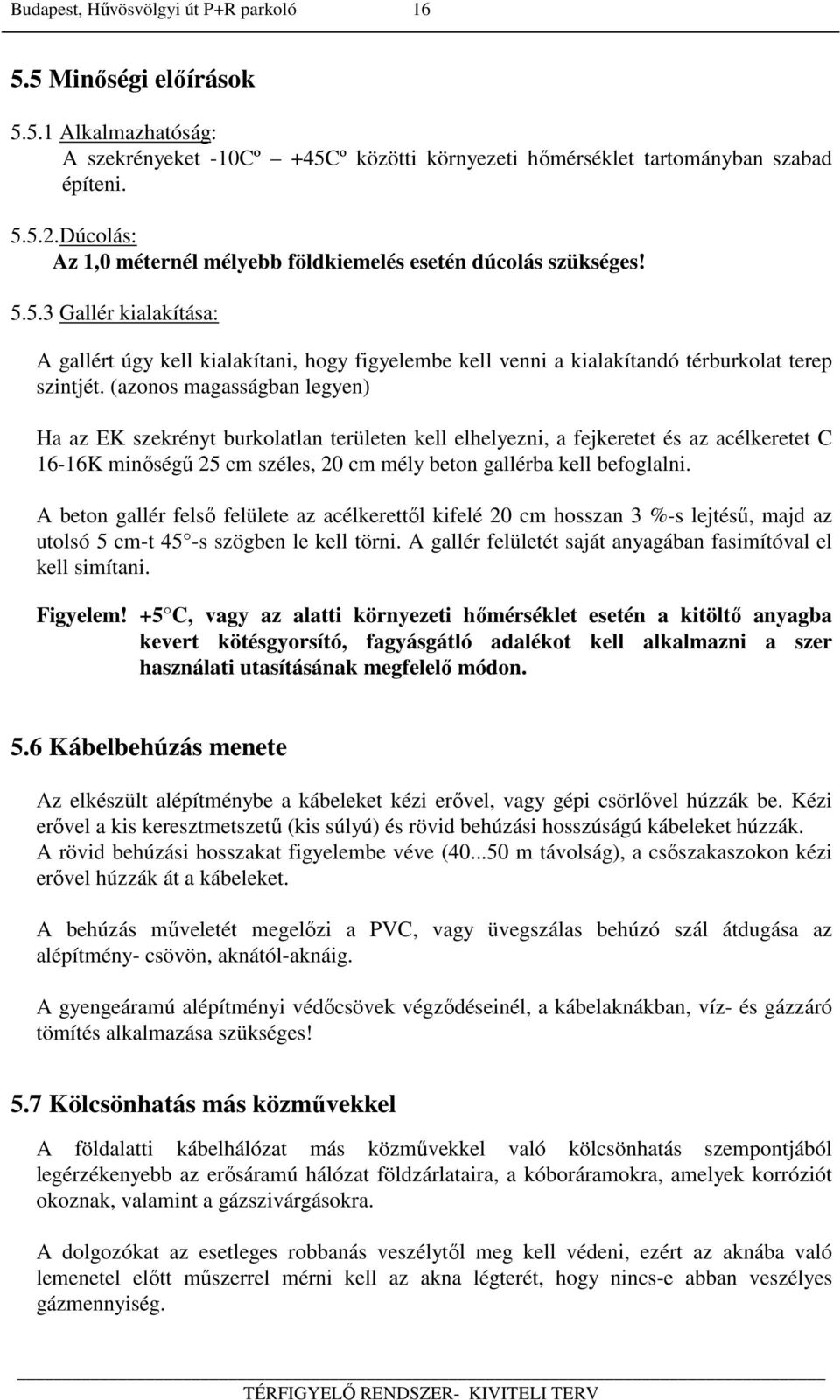

16 Minőségi előírások Alkalmazhatóság: A szekrényeket -10Cº +45Cº közötti környezeti hőmérséklet tartományban szabad építeni Dúcolás: Az 1,0 méternél mélyebb földkiemelés esetén dúcolás szükséges! Gallér kialakítása: A gallért úgy kell kialakítani, hogy figyelembe kell venni a kialakítandó térburkolat terep szintjét. (azonos magasságban legyen) Ha az EK szekrényt burkolatlan területen kell elhelyezni, a fejkeretet és az acélkeretet C 16-16K minőségű 25 cm széles, 20 cm mély beton gallérba kell befoglalni. A beton gallér felső felülete az acélkerettől kifelé 20 cm hosszan 3 %-s lejtésű, majd az utolsó 5 cm-t 45 -s szögben le kell törni. A gallér felületét saját anyagában fasimítóval el kell simítani. Figyelem! +5 C, vagy az alatti környezeti hőmérséklet esetén a kitöltő anyagba kevert kötésgyorsító, fagyásgátló adalékot kell alkalmazni a szer használati utasításának megfelelő módon. 5.6 Kábelbehúzás menete Az elkészült alépítménybe a kábeleket kézi erővel, vagy gépi csörlővel húzzák be. Kézi erővel a kis keresztmetszetű (kis súlyú) és rövid behúzási hosszúságú kábeleket húzzák. A rövid behúzási hosszakat figyelembe véve ( m távolság), a csőszakaszokon kézi erővel húzzák át a kábeleket. A behúzás műveletét megelőzi a PVC, vagy üvegszálas behúzó szál átdugása az alépítmény- csövön, aknától-aknáig. A gyengeáramú alépítményi védőcsövek végződéseinél, a kábelaknákban, víz- és gázzáró tömítés alkalmazása szükséges! 5.7 Kölcsönhatás más közművekkel A földalatti kábelhálózat más közművekkel való kölcsönhatás szempontjából legérzékenyebb az erősáramú hálózat földzárlataira, a kóboráramokra, amelyek korróziót okoznak, valamint a gázszivárgásokra. A dolgozókat az esetleges robbanás veszélytől meg kell védeni, ezért az aknába való lemenetel előtt műszerrel mérni kell az akna légterét, hogy nincs-e abban veszélyes gázmennyiség.

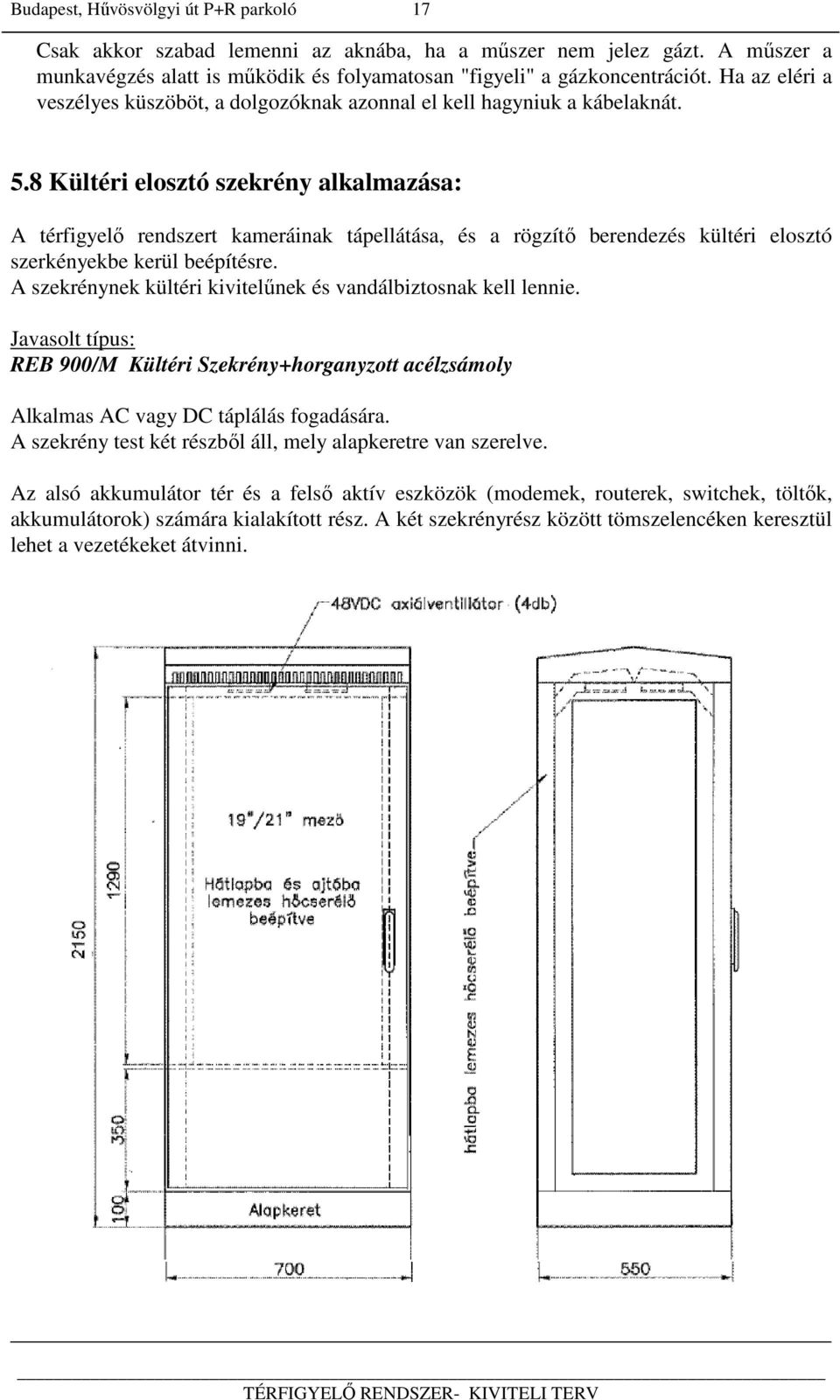

17 17 Csak akkor szabad lemenni az aknába, ha a műszer nem jelez gázt. A műszer a munkavégzés alatt is működik és folyamatosan "figyeli" a gázkoncentrációt. Ha az eléri a veszélyes küszöböt, a dolgozóknak azonnal el kell hagyniuk a kábelaknát. 5.8 Kültéri elosztó szekrény alkalmazása: A térfigyelő rendszert kameráinak tápellátása, és a rögzítő berendezés kültéri elosztó szerkényekbe kerül beépítésre. A szekrénynek kültéri kivitelűnek és vandálbiztosnak kell lennie. Javasolt típus: REB 900/M Kültéri Szekrény+horganyzott acélzsámoly Alkalmas AC vagy DC táplálás fogadására. A szekrény test két részből áll, mely alapkeretre van szerelve. Az alsó akkumulátor tér és a felső aktív eszközök (modemek, routerek, switchek, töltők, akkumulátorok) számára kialakított rész. A két szekrényrész között tömszelencéken keresztül lehet a vezetékeket átvinni.

18 18 Telepítés: Az alapkeret mérete 700 x 550 x 100. Anyaga: 2 mm vastagságú korrózióálló acéllemez, kültéri porszórással ellátva. A ~700mm x 550mm mérető beton alapra kell rögzíteni 4 db M12 méretű tőcsavar segítségével az alapkeretet. Ezen szekrény védettsége IP54. Hőmérsékletszabályozás: A 21 -os mező hőmérséklete szabályozva van egy hőcserélő berendezés segítségével. Az aktív eszközöket tartalmazó zárt szekrény hűtése a dupla burkolat átszellőztetésével valósul meg. Zárt belső térben történik a levegő cirkuláltatása. A hőcserélőben a meleg levegő 4 db 230 VAC vagy 4 db 48 VDC axiál ventillátor segítségével az ajtóban és a hátsó borításban kialakított ún. radiátorban adja át hőmérsékletének egy részét a külső levegőnek. A ventillátorok a szekrény felső részében vannak elhelyezve, terelőlemezekkel biztosítva a belső levegő áramlásának szabályozását. A külső levegő hűtő hatása az ajtón, illetve a hátsó borításon kialakított légcsatornán keresztül ellenáramú módon fejti ki hatását. A ventillátorok vezérlése és a magas hőmérsékletriasztás termosztáttal van megoldva. Akkumulátortér: A szekrény alsó részében kialakított akkumulátortérben fixen rögzített fiók révén biztosított az akkumulátorokhoz való gyors hozzáférés. A fiókok anyaga 2 mm vastagságú acéllemez. Az akkumulátor tér a felső tértől el van zárva, 8 db tömítő szelence biztosítja a kábelátvezetést (4 db PG20 és 4 db PG25). Az akkumulátor tér szellőzése biztosított a külső levegővel, elkerülendő nagy mennyiségű durranógáz képződésnek lehetőségét. A 19/21 -os raszter sín felső 150 mm-es szakaszán található az AC kismegszakító sáv: 2 db szerviz konnektorral, 4 db 6-16A-es kismegszakítóval (AC ventilátor, szerviz konnektorok, tartalék), sorkapcsokkal, valamint a D osztályú túlfeszültség védelmi modullal (2 db Villámvédelmi modul Phoenix VAL-MS 230 /FM)

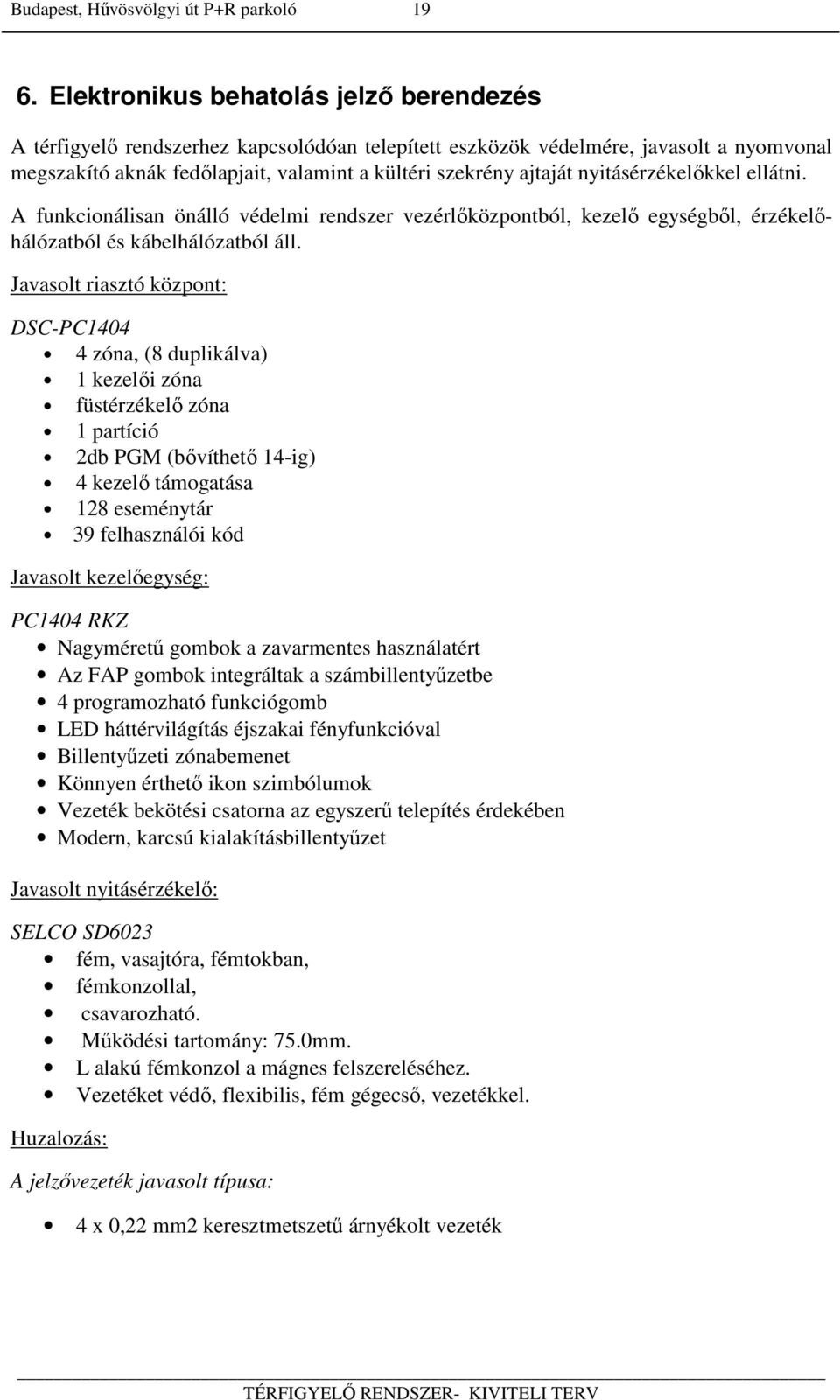

19 19 6. Elektronikus behatolás jelző berendezés A térfigyelő rendszerhez kapcsolódóan telepített eszközök védelmére, javasolt a nyomvonal megszakító aknák fedőlapjait, valamint a kültéri szekrény ajtaját nyitásérzékelőkkel ellátni. A funkcionálisan önálló védelmi rendszer vezérlőközpontból, kezelő egységből, érzékelőhálózatból és kábelhálózatból áll. Javasolt riasztó központ: DSC-PC zóna, (8 duplikálva) 1 kezelői zóna füstérzékelő zóna 1 partíció 2db PGM (bővíthető 14-ig) 4 kezelő támogatása 128 eseménytár 39 felhasználói kód Javasolt kezelőegység: PC1404 RKZ Nagyméretű gombok a zavarmentes használatért Az FAP gombok integráltak a számbillentyűzetbe 4 programozható funkciógomb LED háttérvilágítás éjszakai fényfunkcióval Billentyűzeti zónabemenet Könnyen érthető ikon szimbólumok Vezeték bekötési csatorna az egyszerű telepítés érdekében Modern, karcsú kialakításbillentyűzet Javasolt nyitásérzékelő: SELCO SD6023 fém, vasajtóra, fémtokban, fémkonzollal, csavarozható. Működési tartomány: 75.0mm. L alakú fémkonzol a mágnes felszereléséhez. Vezetéket védő, flexibilis, fém gégecső, vezetékkel. Huzalozás: A jelzővezeték javasolt típusa: 4 x 0,22 mm2 keresztmetszetű árnyékolt vezeték

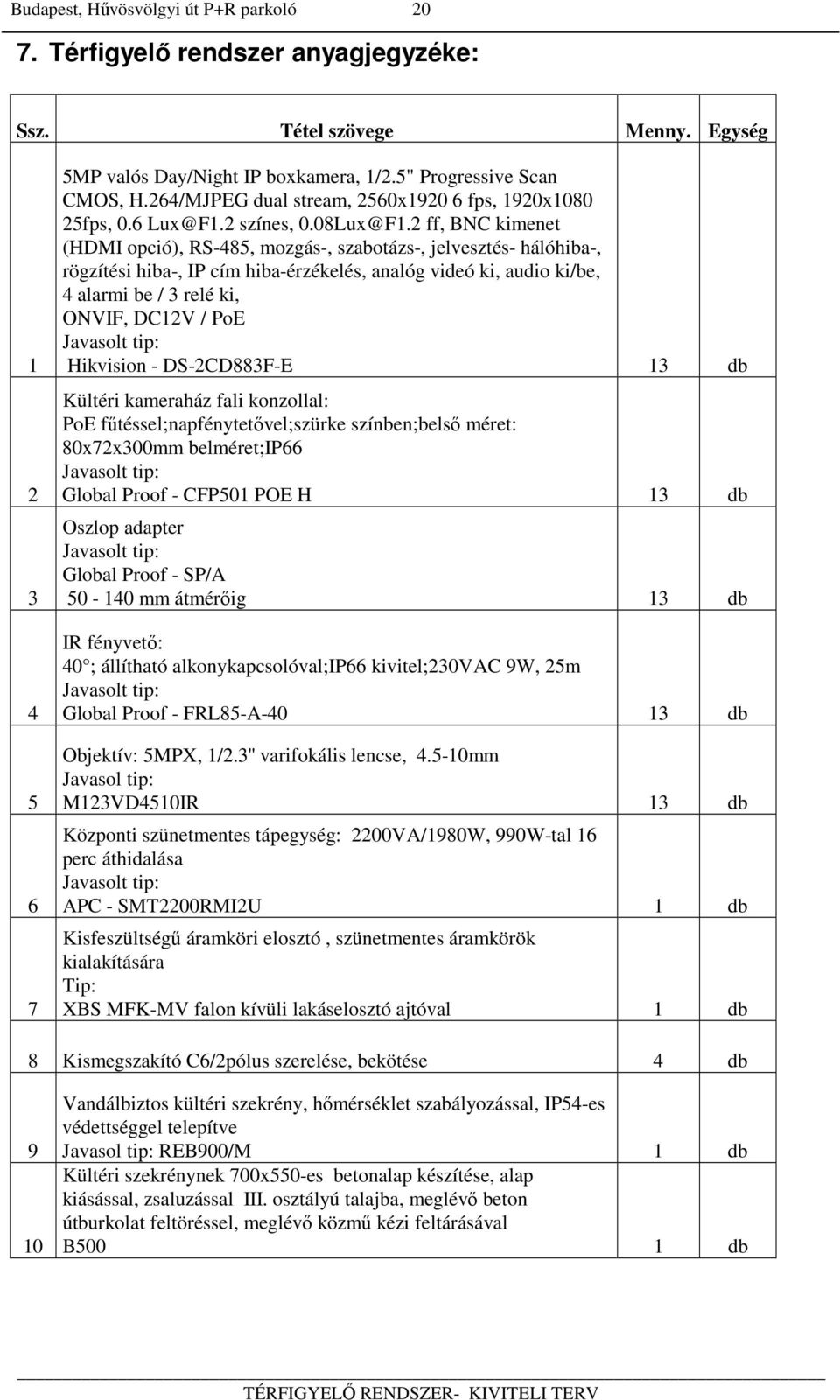

20 20 7. Térfigyelő rendszer anyagjegyzéke: Ssz. Tétel szövege Menny. Egység MP valós Day/Night IP boxkamera, 1/2.5" Progressive Scan CMOS, H.264/MJPEG dual stream, 2560x fps, 1920x fps, 0.6 Lux@F1.2 színes, 0.08Lux@F1.2 ff, BNC kimenet (HDMI opció), RS-485, mozgás-, szabotázs-, jelvesztés- hálóhiba-, rögzítési hiba-, IP cím hiba-érzékelés, analóg videó ki, audio ki/be, 4 alarmi be / 3 relé ki, ONVIF, DC12V / PoE Javasolt tip: Hikvision - DS-2CD883F-E 13 db Kültéri kameraház fali konzollal: PoE fűtéssel;napfénytetővel;szürke színben;belső méret: 80x72x300mm belméret;ip66 Javasolt tip: Global Proof - CFP501 POE H 13 db Oszlop adapter Javasolt tip: Global Proof - SP/A mm átmérőig 13 db IR fényvető: 40 ; állítható alkonykapcsolóval;ip66 kivitel;230vac 9W, 25m Javasolt tip: Global Proof - FRL85-A db Objektív: 5MPX, 1/2.3'' varifokális lencse, mm Javasol tip: M123VD4510IR 13 db Központi szünetmentes tápegység: 2200VA/1980W, 990W-tal 16 perc áthidalása Javasolt tip: APC - SMT2200RMI2U 1 db Kisfeszültségű áramköri elosztó, szünetmentes áramkörök kialakítására Tip: XBS MFK-MV falon kívüli lakáselosztó ajtóval 1 db 8 Kismegszakító C6/2pólus szerelése, bekötése 4 db 9 10 Vandálbiztos kültéri szekrény, hőmérséklet szabályozással, IP54-es védettséggel telepítve Javasol tip: REB900/M 1 db Kültéri szekrénynek 700x550-es betonalap készítése, alap kiásással, zsaluzással III. osztályú talajba, meglévő beton útburkolat feltöréssel, meglévő közmű kézi feltárásával B500 1 db

21 csatornás hálózati rögzítő; 160 Mbps rögzítési, 160Mbps kliensirányú sávszélesség; 2 USB (előlapon is); 16 alarm be, 4 relé ki; dual stream;egyidejű többszálas visszajátszás; mozgásérzékelés; szabotázs; 2db gigabites ethernet port;dvd-íróval; belső RAID 0/1/5/10Javasolt tip:hikvision - DS-9532NI-RT 1 db 2TB biztonságtechnikai merevlemez Javasolt tip: HDD2000GB 4 db 21 CAT6 FTP 3m-es PATCH kábel 1 db Switch: 24 portos gigabit switch+4 SFP Combo szerelése Javasol tip: GS P 1 db 230V-os 2p+f süly. Vizmentes dugaljzat szerelése IP54 Javasolt tip: Prodax 3 db Műanyag elosztó doboz IP65 +3x IP65 tömszelence 500x400x175 Javasolt ip: TME db Cat.5e UTP kábel, (rágcsálóvédett) Jav tip: Elite TA-K461OUT 600 fm 32 H07VV-F3G0,75 kábel védőcsőbe fektetve 600 fm Nagy kapcsolási távolságú nyitásérzékelő szerelése nyomvonal megszakító aknákba és kültéri szekrénybe szerelve Javasol tip: SELCO SD db Behatolásjelző központ, 4 zónás riasztó központ, tápegységgel+12v 7,2 Ah akkuval szerelve, hangjelzővel szerelve Javasol tip: DSC PC db Behatolás jelző kezelőegység, szerelése Javasol tip: PC1404 RKZ 1 db 37 4x0,22 kábel védőcsőbe fektetve 50 fm 38 GPRS készülék beszerzése távjelzéshez 1 db ,4 m széles 0,8 m mélységű kábelárok kiásása, földvisszatöltéses helyreállítással, tömörítéssel, meglévő közmű kézi feltárásával, III. osztályú talajban (a védőcső nyomvonal, a közvilágítási nyomvonallal közös kábelárokban kerül vezetésre. A feltüntetett mennyiség az ezen kívüli, nem azonos nyomvonal árkot jelöli) 12 fm Homok a kábelárokba a KPE cső lefedésére 1,8 m3

22 22 43 Előre gyártott kábelbehúzó PV akna kialakítása, öntöttvas aknafedéllel, kézi tömörítéses eljárással.(980x980x1130 mm) Javasolt tip: EK328M +220mm PC keret, mélykialakításúaknafedél terhelési osztály :D400 2 db 44 EK358 kézi fedélemelő horog 1 db Fenékszint kialakítás, tömörítés, kavics elterítés, vízszint mérés 45 ellenőrzés 2 db Munkagödör és akna közötti rés kitöltése folyós állagú betonnal. (szükség esetén fagyálló, vagy kötésgyorsító alkalmazásával) 2 db Betongallér készítése nyomvonal megszakító aknához (25 cm széles, 20cm mély, C16-16K minőségű) 2 db KPE 25 mm-es védőcső kábelárokba fektetve, jelzőszalaggal tartós feliratozással, összekötegeléssel 25 fm KPE 32 mm-es védőcső kábelárokba fektetve, jelzőszalaggal tartós feliratozással, összekötegeléssel 220 fm KPE 63 mm-es védőcső kábelárokba fektetve, jelzőszalaggal tartós feliratozással, összekötegeléssel 50 fm KPE 110 mm-es védőcső kábelárokba fektetve, jelzőszalaggal tartós feliratozással, 48 fm 52 KPE csővégek víz- és gázzáró tömítésének kialakítása 9 db 53 KPE cső kültéri szekrényhez való felállás elkészítése 1 db 54 Érintésvédelmi mérések és minősítő irat elkészítése (5 pld) 1 db 55 Beüzemelés, programozás 1 db 56 Megvalósult állapotú dokumentáció elkészítése (5 pld) 1 db

23 23 8. Minőségi követelmények: A rendszer kialakításánál a vezetéken érvég hüvely használata, kötelező minden sorkapocsba történő kötésnél. Minden köpenyszigetelés megbontásánál az érpárok szétválásának találkozásánál a kábelt zsugorcsővel kell szigetelni. Az alépítményi gyengeáramú védőcső hálózat kiépítése során, csak a szabványoknak megfelelő anyag építhető be, az előírásoknak megfelelő kivitelben és I. osztályú minőségben. Az erősáramú hálózatok nyomvonalát figyelembe véve, a hálózatot az MSZ 2364 szabványelőírás alapján kell kialakítani. 9. Munkavédelem A beépítésre kerülő anyagok csakis az MSZ szabványoknak megfelelő minőségben és kivitelben alkalmazhatók. A szerelés folyamán az előirt munkavédelmi balesetelhárítási szabályok (1993. évi XCIII. törvény, ill. az 5/1993. (XII.26.) MüM rendelet a munkavédelemről), továbbá a tűzvédelmi, egészségügyi hatóságok előírásai alapján a kivitelező külön felhívás nélkül a szükséges intézkedéseket megtenni köteles, és az ebből származó balesetekért és károkért teljes felelősséggel tartozik. Kivitelezés során a következő munkavédelmi szempontokat kérjük figyelembe venni 1. A munkavégzés megkezdése előtt fontos a helyszín megismerése, a kivitelezés során előforduló veszélyek, veszélyforrások felderítése és a balesetvédelmi tűzvédelmi oktatás. Középfeszültségű kábelek miatt, a nyomvonal kialakítása előtt kézi úton történő feltáró ásásokat kell végezni. Amennyiben az alépítmény kialakításkor régészeti vagy robbanóanyagot találnak, a munkát fel kell függeszteni, a területet biztosítani kell, és értesíteni kell a területileg illetékes hatóságot (Fővárosi Katasztrófavédelmi Igazgatóság, II. Kerületi Önkormányzat). 2. A munkában résztvevők rendelkezzenek: - Megfelelő élettani adottságokkal (egészségileg alkalmas). - A szükséges előírt szakképzettséggel, képesítéssel. - Munkavédelmi oktatása megtörténjen, tájékoztatása a munkavédelemre vonatkozó előírásokról, a munkakörük ellátásával kapcsolatos veszélyekről, egészségi ártalmakról.

24 24 3. A munkavégzés során használt és üzemeltetett gép, berendezés, készülék, szerszám (munkaeszköz) feleljen meg a biztonsági követelményeknek. - Használatba vételük esetén a megfelelőségi vizsgálat elvégzésre kerüljön, és annak eredményét rögzítsék. - A magyar nyelvű üzemeltetési dokumentáció rendelkezésre álljon. - Az időszakos biztonságtechnikai és ellenőrző felülvizsgálatok megtörténjenek. - A rendszeres ellenőrzéseket, a munkaeszköz állapot vizsgálatát, a hibák elhárítását, a szakszerű karbantartásokat elvégezzék és azt dokumentálják. - Csak olyan villamos berendezés, készülék, gép, szerelvény, elektromos vezetékhosszabbító használható, amely a vonatkozó biztonsági követelményeknek megfelel, és az érintésvédelem biztosított. - Csak sérülésmentes, minősített eszközökkel, szerszámokkal lehet munkát végezni. - Munkavégzésre csak kettős szigetelésű villamos kéziszerszám használható, minden esetben ellenőrizni kell, hogy a kéziszerszám vagy a kábele nem sérült-e. - Csak minősített, sérülésmentes vezetékek használhatók. - Meg kell győződni a védővezető folytonosságáról. - Munkaeszközt üzembe helyezni, valamint használatba venni csak abban az esetben szabad, ha az egészséget nem veszélyeztető és biztonságos munkavégzés követelményeit kielégíti, és rendelkezik az adott munkaeszközre mint termékre, külön jogszabályban meghatározott megfelelőségi nyilatkozattal, illetve megfelelőségi tanúsítvánnyal. 4. Egyéni védőeszközök az adott munkának és munkakörnyezetnek megfelelőek legyenek: - A veszélyforrások ellen védelmet nyújtó egyéni védőeszközöket kell a munkát végző személyeknek biztosítani, és a használatukat meg kell követelni. - A kockázatok ismeretében határozható meg az ártalomnak megfelelő egyéni védőeszköz (védőruha, sisak, védőfelszerelés). 5. Az érintett munkafolyamatoknál szereplőkön túl, a betartandó rendszabályok közül a következőkre hívjuk fel a figyelmet: a. A munkavégzés során az egyes munkakörökhöz előírt védőeszközöket kell használni. b. A szekrényfedelek ki- és beemeléséhez legalább két fő szükséges. c. A fedél ki- és beemelését csak az erre a célra rendszeresített horoggal szabad végezni. A horog beakasztását úgy kell elvégezni, hogy az a fedél húzása illetve emelése során ki ne ugorhasson a fedél húzószeméből. E munkát csak acélorr merevítős védőbakancsban, védőkesztyűvel szabad végezni. d. A fedél ki- és beemelése után gondoskodni kell arról, hogy a nyitott szekrény balesetet ne okozhasson. A bebúvó nyílás köré szabványos védőkeretet, korlátot kell elhelyezni, vagy szerelősátrat kell a nyílás fölé emelni. e. Alépítményben történő munkavégzés esetén legalább két dolgozóra van szükség. Az egyik dolgozónak a felszínen, a bebúvó nyílás közelében kell tartózkodnia, és figyelnie kell a lent dolgozó(ka)t.

25 Tűzvédelem f. Úttesten, vagy annak közelében végzett munkák esetén a KRESZ előírásait be kell tartani! g. A munkaárkok elkorlátozását, jelzését és kivilágítását az érvényes előírások szerint kell elvégezni. Az érintett munkafolyamatoknál szereplőkön túl, a betartandó rendszabályok közül a következőkre hívjuk fel a figyelmet: a) Alépítményben végzett munka esetén a megszakító létesítményeket robbanásveszélyesnek és oxigénhiányosnak kell tekinteni mindaddig, amíg az ellenkezőjéről meg nem győződtünk! b) Télen a lefagyott szekrényfedelek felnyitásához szikrát okozó fém szerszámot vagy nyílt lángot használni tilos! A fedelet sózással, forró vízzel vagy gőz ráfúvással szabad fellazítani. c) Az alépítménybe lemenni, ott tartózkodni, illetve bármilyen munkát végezni csak a légtér veszélytelen állapotában szabad. 11. Karbantartás A video megfigyelő berendezés karbantartását legalább 6 havonta el kell végeztetni. A karbantartást csak megfelelő képesítéssel rendelkező, a berendezés működését ismerő személy végezheti. Karbantartás során, az alábbi feladatokat kell elvégezni: a, Vezetékcsatlakozások, szünetmentes tápegységek ellenőrzése, mérése b, Kamerák állapotának-és képi anyagának ellenőrzése c, Video rögzítő berendezés portalanítása, rögzített képi anyag minőségének ellenőrzése d, Videó rendszer informatikai szerelvényeinek a működési ellenőrzése 12. Környezetvédelem A munkavégzés során be kell tartani a műszaki (kiviteli terv) környezetvédelmi fejezetet. A kivitelező biztosítsa az évi LIII. törvény (A környezet védelmének általános szabályairól), az évi LIII. törvény (A természet védelméről), az évi LXXVIII. törvény (Az épített környezet alakításáról és védelméről) mindenkori betartását. A munkafolyamat közben és a munka befejezése után a munkaterületekről az építési és szerelési maradékot, valamint hulladékot össze kell gyűjteni A környezetbarát, újrahasznosítható anyagból készített szekrényelemek hulladékát külön csoportosítva kell gyűjteni az újbóli felhasználhatóság elősegítésére. A veszélyes hulladékok tekintetében a 98/2001. (VI.15.) Kormányrendeletet (A veszélyes hulladékokról), kötelező betartani.

26 26 A hulladékgazdálkodás tekintetében a évi XLIII. törvény (A hulladékgazdálkodásról) az irányadó. Az építési eljárás során törekedni kell természeti és épített környezet eredeti, de lehetőség szerint legalább esztétikus visszaállítására. 13. A tervben említett és a tárggyal kapcsolatos előírások A Kiviteli terv készítése során alkalmazott jogszabályok, szabványok évi LIII. Törvény A környezet védelmének általános szabályairól évi LIII. Törvény A természet védelméről évi LXXVIII. Törvény Az épített környezet alakításáról és védelméről évi CLXXXV. Törvény A hulladékgazdálkodásról 98/2001. (VI.15) Korm. r. A veszélyes hulladékokról MSZ :1998 szabvány Épületek villamos berendezéseinek létesítése MSZ 15105:1965 MSZ EN :2011 MSZ EN :2011 MSZ EN :2011 Építőipari földmunka Riasztórendszerek elektromágneses összeférhetősége Informatika, általános kábelezési rendszerek Villámvédelem
