1 Döntéshozói tréning Az energiafelhasználásról általában

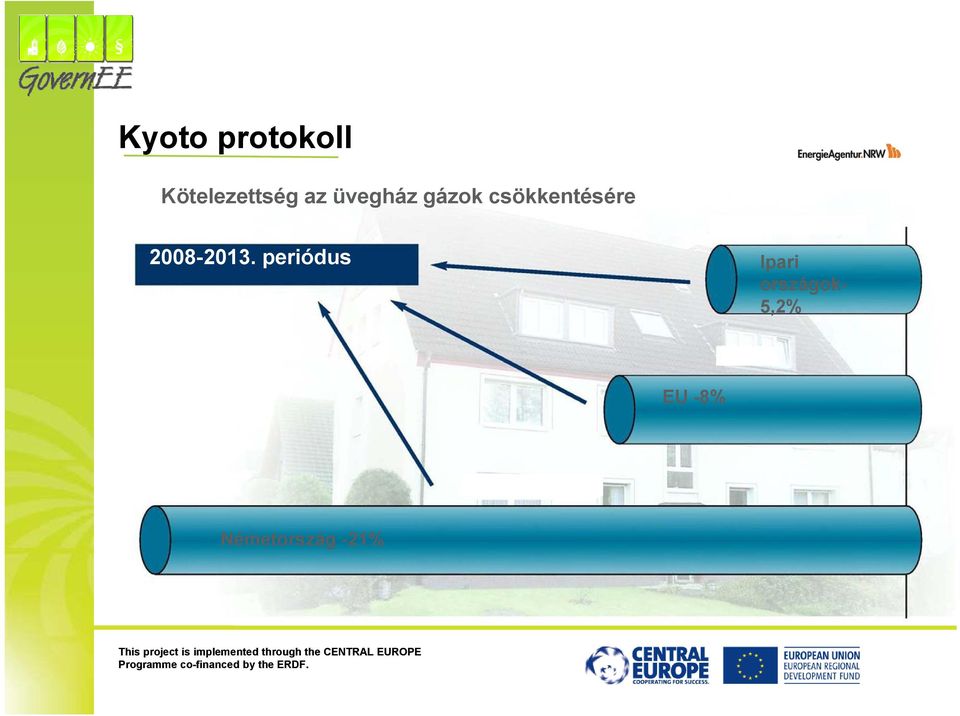

2 Kyoto protokoll Kötelezettség az üvegház gázok csökkentésére periódus Ipari országok- 5,2% EU -8% Németország -21%

3 Mennyibe kerül 1 kwh energia? Éjszakai áram Nappali áram Távhő Folyékony gáz (propán) Földgáz Olaj S Olaj EL Tüzifa Fa pellet Feketeszén Lignit Programme co financed by the ERDF.

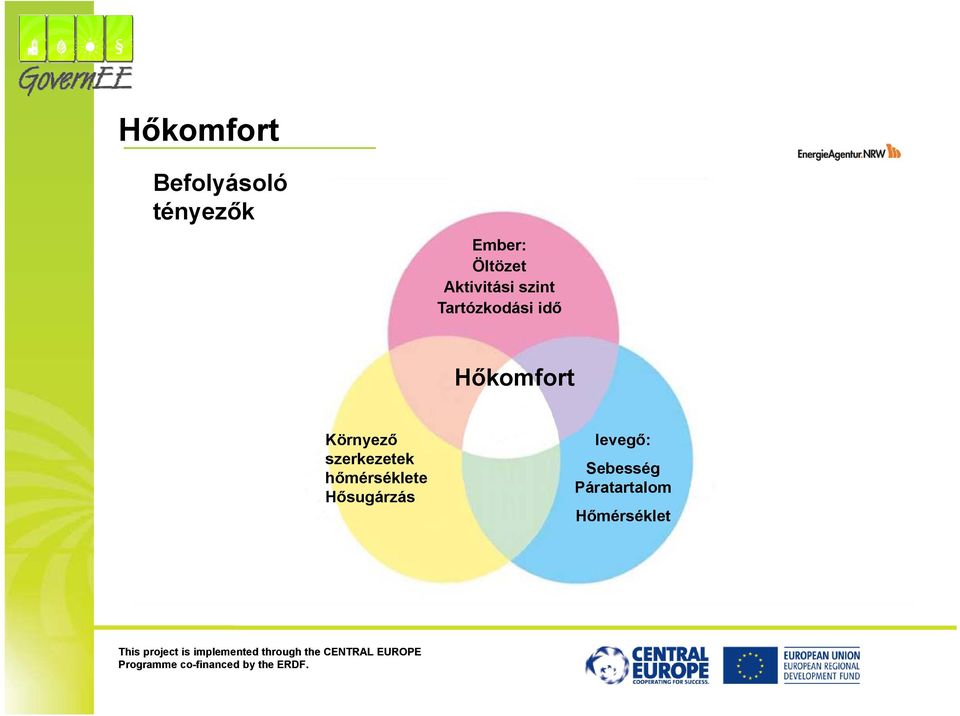

4 Hőkomfort Befolyásoló tényezők Ember: Öltözet Aktivitási szint Tartózkodási idő Hőkomfort Környező szerkezetek hőmérséklete Hősugárzás levegő: Sebesség Páratartalom Hőmérséklet

5 U érték példák Tetőszerkezet U érték 0,15 W/m²K Tetőszerkezet U érték 0,15 W/m²K Külső fal U érték 0,20 W/m²K Hőszigetelő üveg 2 rétegű U érték 1,30 W/m²K Külső fal U érték 0,20 W/m²K Hőszigetelő üveg 2 rétegű U érték 1,30 W/m²K Padlószerkezet U érték 0,30 W/m²K Padlószerkezet U érték 0,30 W/m²K Programme co financed by the ERDF.

fal U érték 0,20 W/m²K Hőszigetelő üveg 2 rétegű U érték 1,30 W/m²K Padlószerkezet

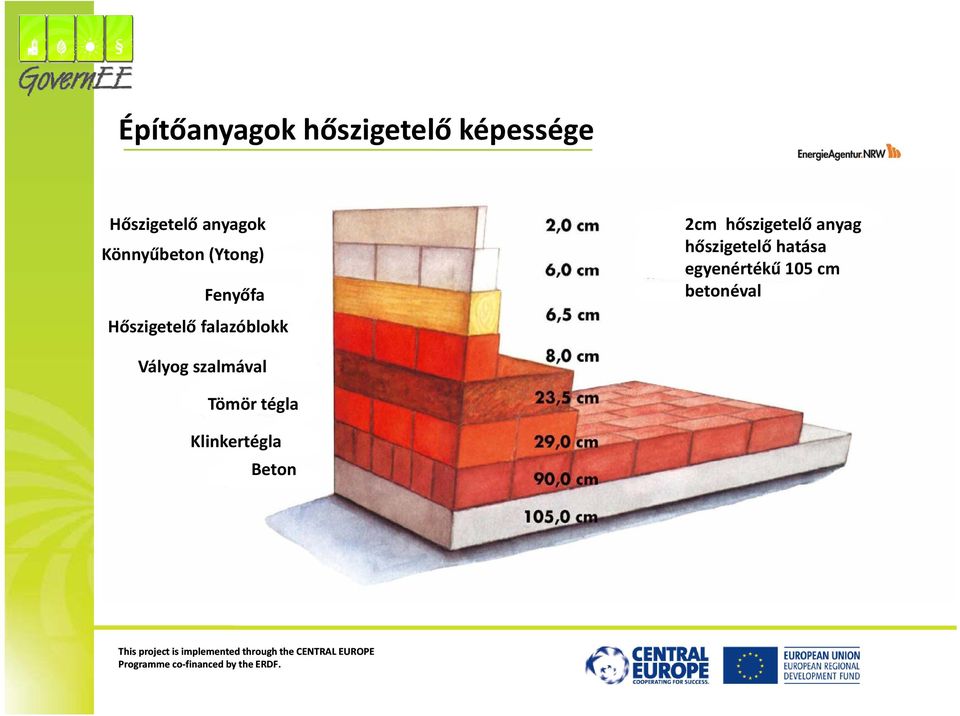

6 Építőanyagok hőszigetelő képessége Hőszigetelő anyagok Könnyűbeton (Ytong) Fenyőfa Hőszigetelő falazóblokk 2cm hőszigetelő anyag hőszigetelő hatása egyenértékű 105 cm betonéval Vályog szalmával Tömör tégla Klinkertégla Beton Programme co financed by the ERDF.

hőszigetelő anyag hőszigetelő hatása egyenértékű 105 cm

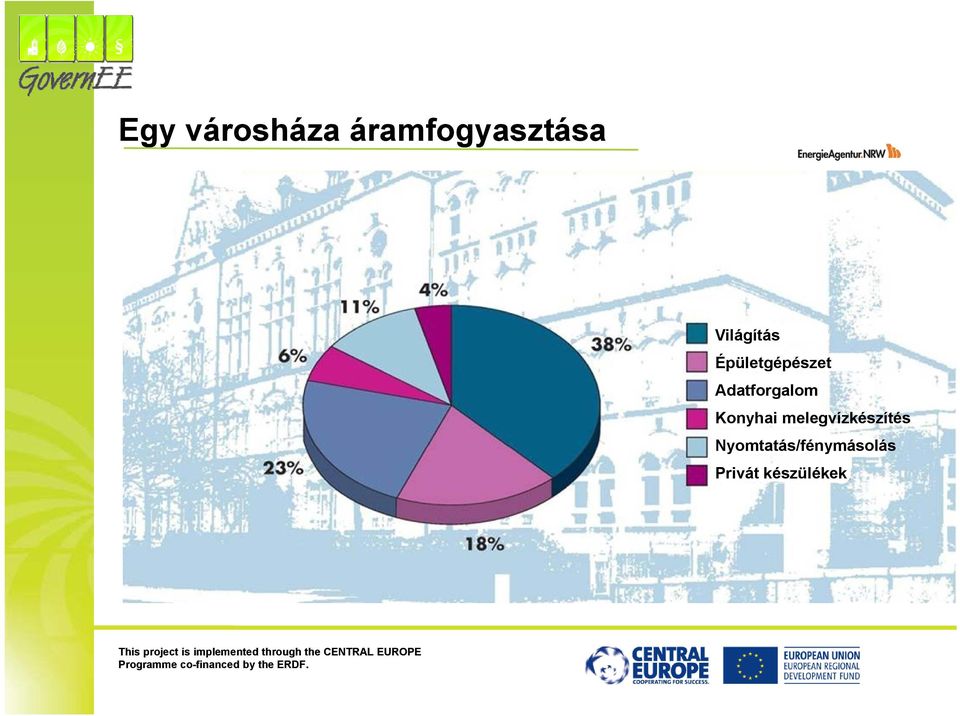

7 Egy városháza áramfogyasztása Világítás Épületgépészet é t Adatforgalom Konyhai melegvízkészítés Nyomtatás/fénymásolás Privát készülékek

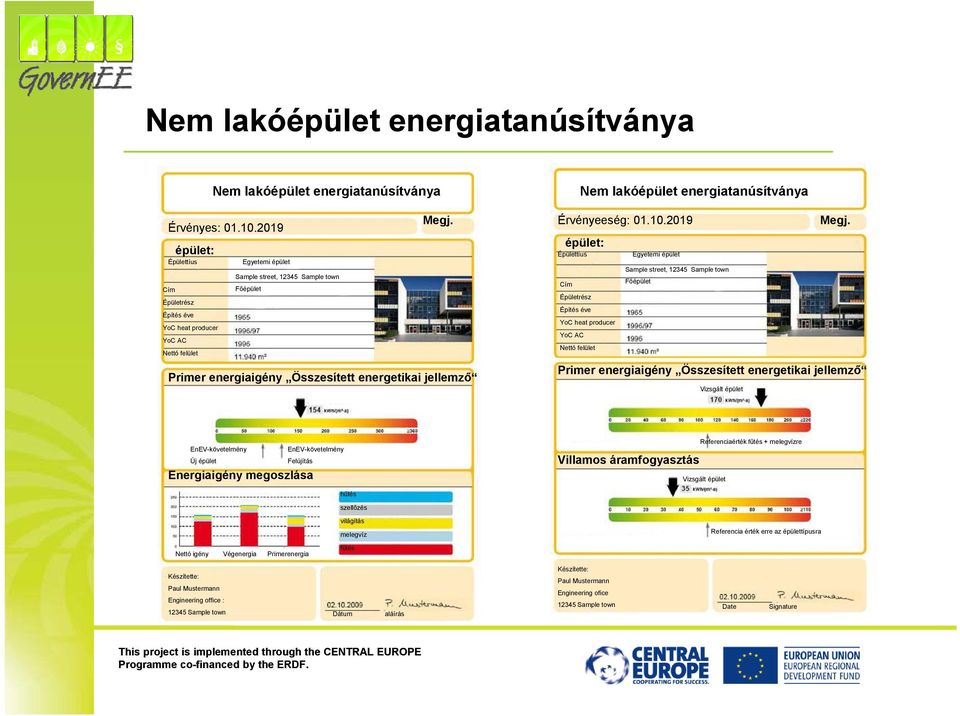

8 Nem lakóépület energiatanúsítványa Nem lakóépület energiatanúsítványa Érvényes: épület: Épülettíus Cím Épületrész Építés éve YoC heat producer YoC AC Nettó felület Egyetemi épület Sample street, Sample town Főépület Megj. Primer energiaigény Összesített energetikai jellemző Nem lakóépület energiatanúsítványa Érvényeeség: épület: Épülettíus Cím Épületrész Építés éve YoC heat producer YoC AC Nettó felület Egyetemi épület Sample street, Sample town Főépület Vizsgált épület Megj. Primer energiaigény Összesített energetikai jellemző EnEV-követelményEV EnEV-követelményEV Új épület Felújítás Energiaigény megoszlása Villamos áramfogyasztás Referenciaérték fűtés + melegvízre Vizsgált épület Nettó igény Végenergia Primerenergia hűtés szellőzés világítás melegvíz fűtés Referencia érték erre az épülettípusra Készítette: Paul Mustermann Engineering office : Sample town Dátum aláírás Készítette: Paul Mustermann Engineering ofice Sample town Date Signature

Primer energiaigény Összesített energetikai jellemző Nem lakóépület energiatanúsítványa Érvényeeség: 01.10.

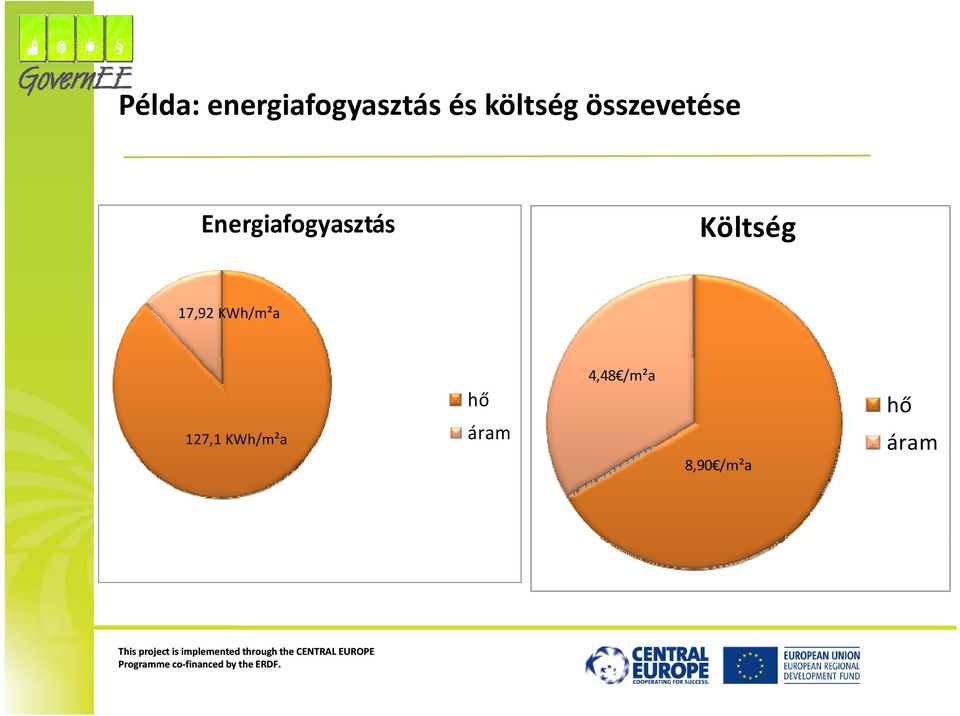

9 Példa: energiafogyasztás és költség összevetése Energiafogyasztás Költség 17,92 KWh/m²a hő áram 4,48 /m²a 127,1 KWh/m²a áram 8,90 /m²a hő Programme co financed by the ERDF.

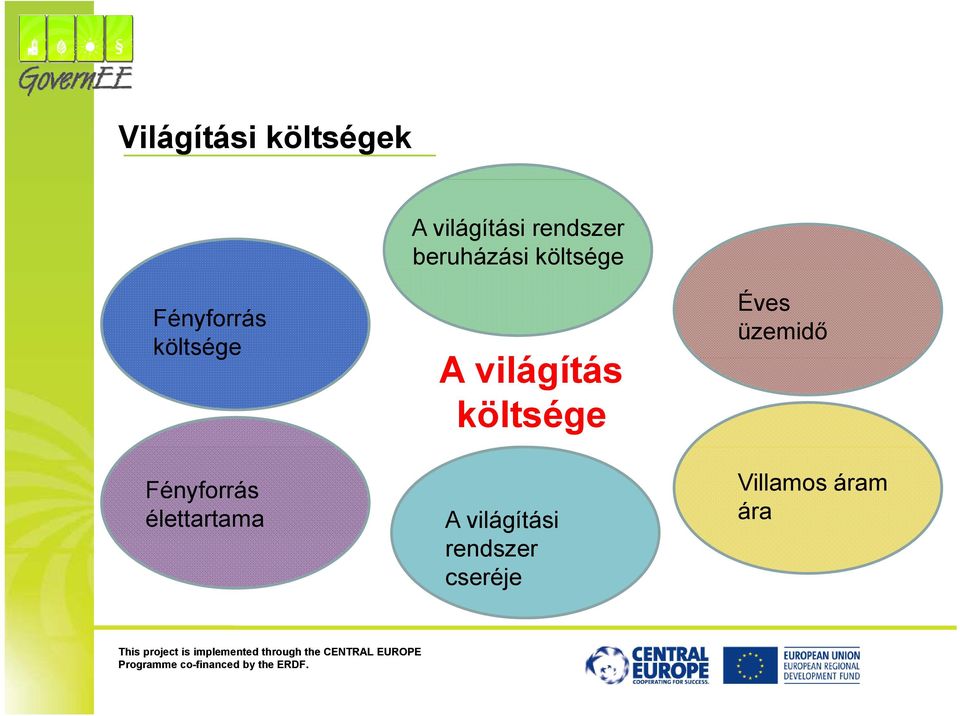

10 Világítási költségek A világítási rendszer beruházási költsége Fényforrás költsége Fényforrás élettartama A világítás költsége A világítási rendszer cseréje Éves üzemidő Villamos áram ára

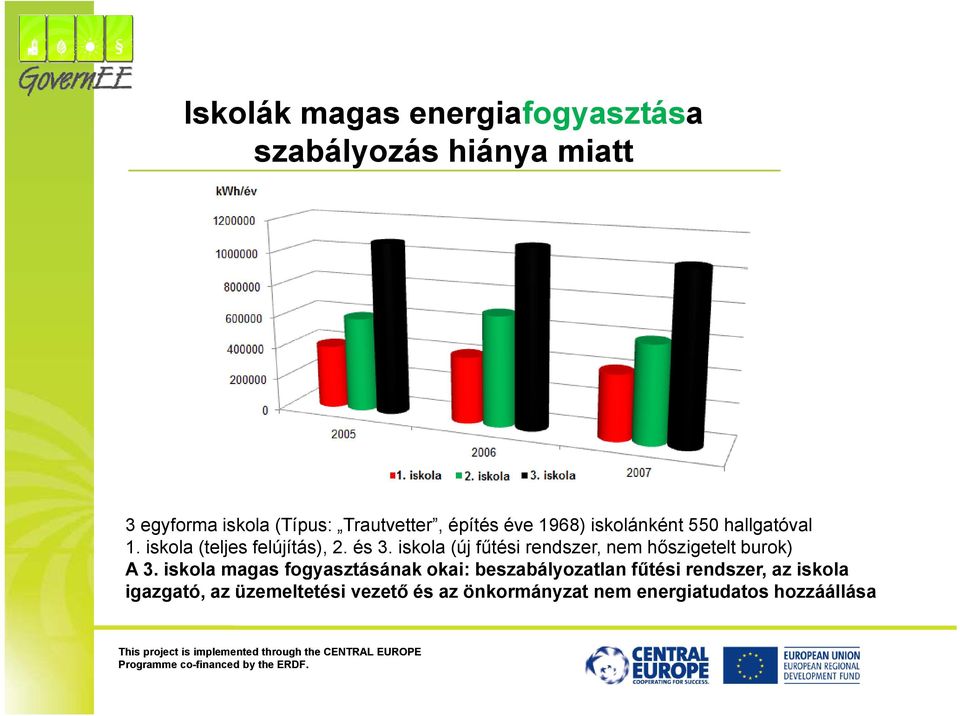

11 Iskolák magas energiafogyasztása szabályozás hiánya miatt 3 egyforma iskola (Típus: Trautvetter, építés éve 1968) iskolánként 550 hallgatóval 1. iskola (teljes felújítás), 2. és 3. iskola (új fűtési rendszer, nem hőszigetelt burok) A 3. iskola magas fogyasztásának okai: beszabályozatlan fűtési rendszer, az iskola igazgató, az üzemeltetési vezető és az önkormányzat nem energiatudatos hozzáállása

iskola (új fűtési rendszer, nem hőszigetelt burok) A 3.

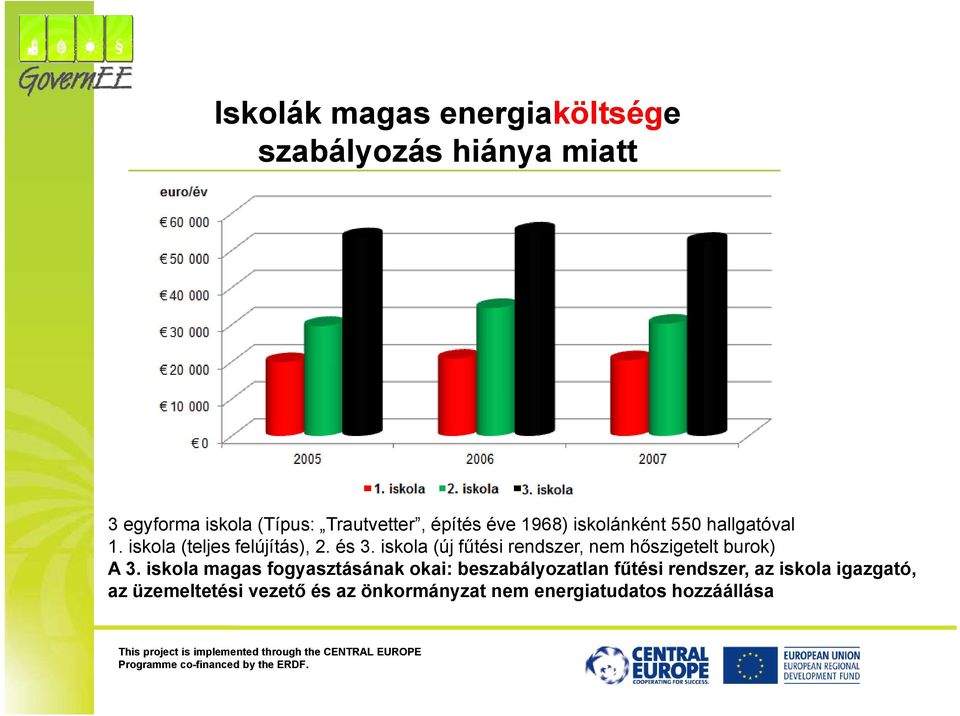

12 Iskolák magas energiaköltsége szabályozás hiánya miatt 3 egyforma iskola (Típus: Trautvetter, építés éve 1968) iskolánként 550 hallgatóval 1. iskola (teljes felújítás), 2. és 3. iskola (új fűtési rendszer, nem hőszigetelt burok) A 3. iskola magas fogyasztásának okai: beszabályozatlan fűtési rendszer, az iskola igazgató, az üzemeltetési vezető és az önkormányzat nem energiatudatos hozzáállása

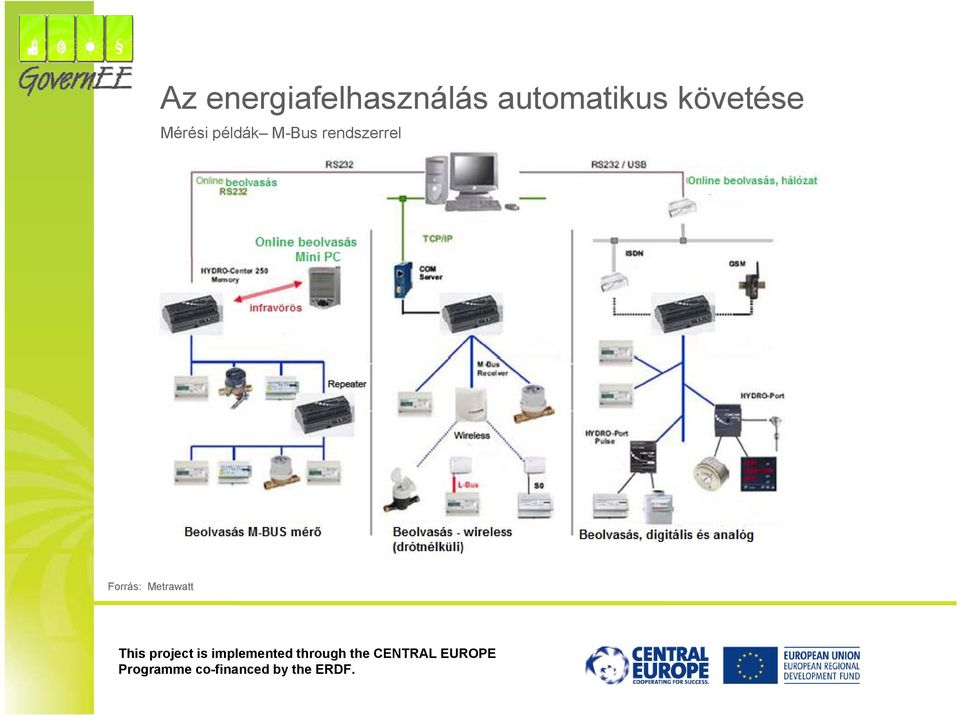

13 Az energiafelhasználás automatikus tik követése Mérési példák M-Bus rendszerrel Forrás: Metrawatt

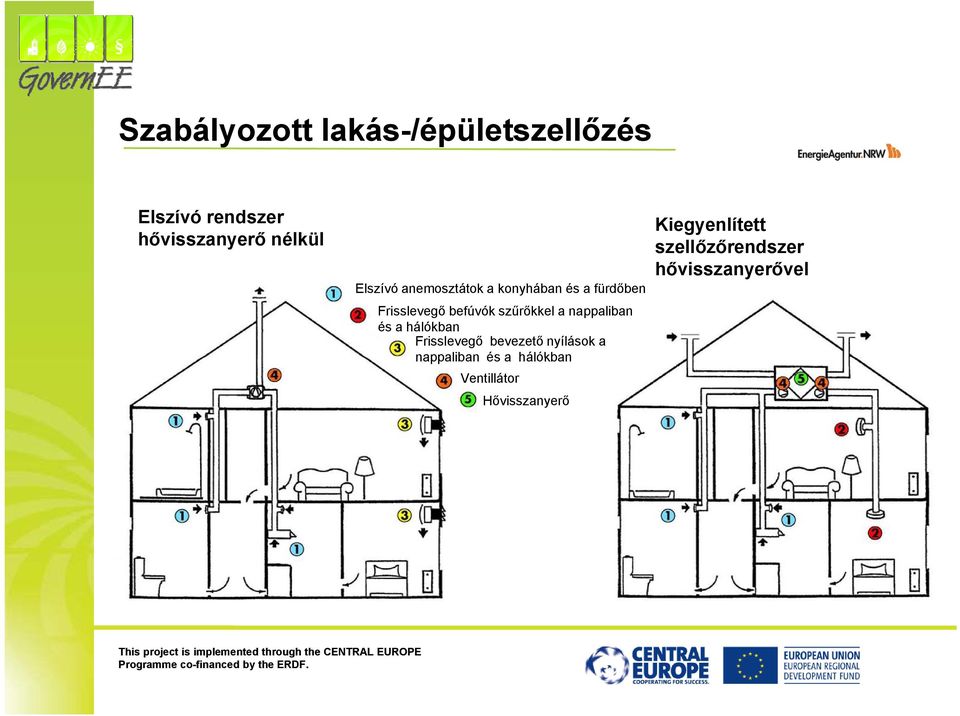

14 Szabályozott lakás-/épületszellőzés Elszívó rendszer hővisszanyerő nélkül Elszívó anemosztátok a konyhában és a fürdőben Frisslevegő befúvók szűrőkkel a nappaliban és a hálókban Frisslevegő bevezető nyílások a nappaliban és a hálókban Ventillátor Hővisszanyerő Kiegyenlített szellőzőrendszer hővisszanyerővel

a nappaliban és a hálókban Frisslevegő bevezető nyílások a nappaliban és a

15 Fókusztéma Megújuló energiák kiaknázási lehetőségei

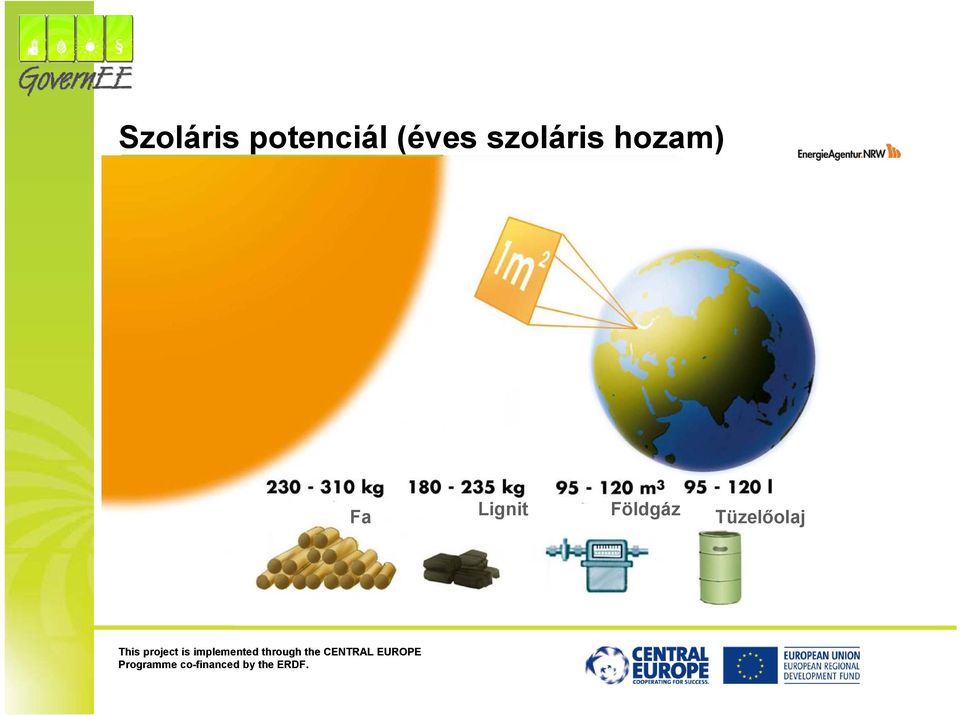

16 Szoláris potenciál (éves szoláris hozam) Fa Lignit Földgáz Tüzelőolaj

17 Szoláris hőhasznosítás Survey Úszómedence Használati melegvíz HMV és fűtésrásegítés A medencevíz fűtése abszorberrel történik A HMV készítés síkkollektorral vagy vákuumcsöves kollektorral történik A HMV készítés és fűtésrásegítés vákuumcsöves kollektorral történik

készítés síkkollektorral vagy vákuumcsöves kollektorral történik

18 Napkollektorok Vákuumcsöves kollektorok Síkkollektorok Vákuumcsöves kollektorok Forrás: Fa. Viessmann Forrás: Fa. Vaillant

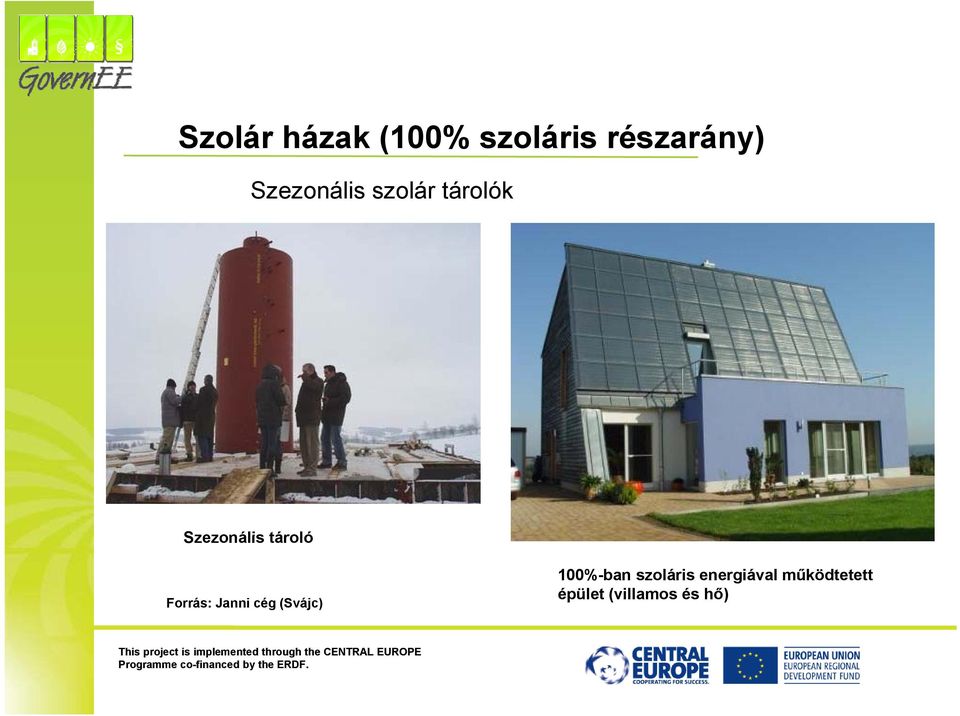

19 Szolár házak (100% szoláris részarány) Szezonális szolár tárolók Szezonális tároló Forrás: Janni cég (Svájc) 100%-ban szoláris energiával működtetett épület (villamos és hő)

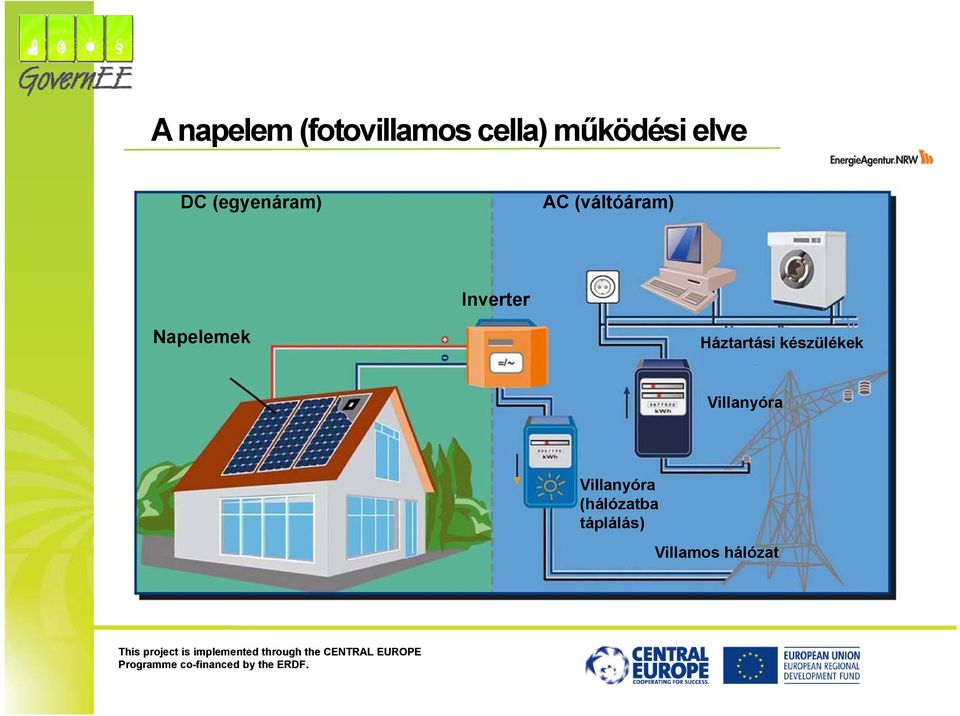

20 A napelem (fotovillamos cella) működési elve DC (egyenáram) AC (váltóáram) Inverter Napelemek Háztartási készülékek Villanyóra Villanyóra (hálózatba táplálás) Villamos hálózat

21 Gázmotoros fűtőmű Füstgáz) Motor Hulladékhő hasznosító hőcserélő Éghető gáz, olaj Távfűtés (fogyasztó) Generátor Hűtővíz hőcserélő Villamos fogyasztók

22 Gázmotoros blokk (CHP combined heat and power) Mini-CHP rendszer Puffertároló BHPS Forrás: Firm cég

23 A kapcsolt áram és hőtermelés előnyei Nagy erőművek Mini- CHP veszteség Bevitt energia áram áram Bevitt energia hő hő Bevitt energia veszteség veszteség Kazán

24 Mikro CHP Stirlingmotorral teljesítmény: 1,0 kw villamos 5,5-12,5 kw hő burkolat gázégő hulladékhő hőcserélő Stirling motor villamos áram AC generátor ventillátor gázszelep vízcsatlakozás forrás: Firm Whisper Tech

25 Tüzelőanyag cella Rövid és középtávon nem tekinthető alternatívának épületeknél Außenluft über Erdwärmetauscher

26 Faelgázosító kazán (hasábfa) hasábfa Faelgázosító kazán source: Firm Brötje

27 Pellettüzelés Sommer Fa pellet Pellet kazán Pellet kandalló

28 Faapríték kazán Fokozatváltó Adagoló zsilip Égéstér Füstgáz- Biztonsági i hőmérő hőcserélő szenzor Tisztító sapka Lambdaszonda faapríték Fokozatváltó Szállító csiga Lépcső Koromgyüjtő rács Tisztítóajtó Faapríték kazán Forrás: HDG Bavaria

29 Biogáz hasznosítás élelmiszeripar hulladék áram hő tüzelőanyag folyékony, gáznemű élelmiszer takarmány trágya termények Biogáz üzem trágyázás Forrás: IZE

30 Biogáz üzem működési séma CHP üzem Keverő Gáztároló Mixer Szivattyú Gázfűtő Szagtalan trágya iszaptároló Quelle: Eurosolar
