1 EnergyMetering Nagyvízmér ók Woltman párhuzamos Woltman függó leges Woltman iker Woltman irrigációs Egysugaras méró Tartozékok Minden, ami számít.

2 Woltmanmérő Egysugaras mérő Tartozék Nagyvízmér ók Woltman méró nagy átfolyásokhoz Qn 15 m³/h átfolyási mennyiségtől alkalmazhatók a Woltman típusú vízmérők. Ezek előnye az, hogy nagy átfolyások esetén is különösen alacsony a nyomásveszteségük. Az új fejlesztésű belszerkezet a vízátáramlásos turbina egyedi konstrukciójával a magas mérési pontosság mellett hosszútávon garantálja a helyes mérési eredményeket. A szárazonfutó számlálómű nagy számgörgői biztosítják a mérőállás mindenkori leolvashatóságát. Konstrukciós elv A Woltman mérők a többsugaras mérőkkel összehasonlítva a rajtuk átfolyó víz sebességét egy turbina segítségével mérik. A mérőkamra ismert terénél a számlálóműben mechanikusan történik az átszámítás térfogatra és a görgős számlálómű köbméterben jelzi azt ki. A lapátkerekek különös formájának köszönhető, hogy a Woltman mérők nagyon nagy mérési tartományt képesek lefedni különösen alacsony nyomáscsökkenés mellett. A nagy átfolyásokra történő kiképzés ellenére kis vízmennyiségnél is megbízhatóan indulnak. Beépítési formák A Woltman párhuzamos (WPH) mérőtípusnál a turbinatengely párhuzamos a vízvezetékkel. A turbina forgó mozgását a szárazonfutó számlálóműhöz egy csigahajtómű viszi át. Ezzel a konstrukcióval nagyon nagy névleges átmérőtartomány fedhető le, a DN 40-től a DN 500-ig. A WPH nagyon masszív konstrukciója következtében csekély nyomásveszteségével és nagy mérési tartományával tűnik ki. A vízvezeték tengelyére merőlegesen áll a turbina tengelye a függőleges típusú Woltman mérőknél (WS). A vizet S-formában tereli el és a turbinán lentről fölfelé áramlik át. A turbina mozgása elterelés nélkül közvetlenül 2

3 átvihető a szárazonfutó számlálóműre. A típus előnye a WPH mérőkhöz képest, hogy indulási szakaszban és ingadozó átfolyásoknál kedvezőbb mérési magatartással bír. Ikermérőkkel extrém nagy mérési tartomány fedhető le. Csekély átfolyásoknál a víz csak a mellékmérőben áramlik. Ha a térfogatáram a beépített szelep átkapcsolási pontjáig növekszik, akkor kinyílik a kapcsolófedél és a főágat teszi szabaddá. A víz a fő- (típus WP) és mellékmérőn (típus MNK) áramlik. Az átfolyt mennyiség megállapításához mindkét mérő állását össze kell adni. Az ikermérő modern beépítési formája a turbó ikermérő. Ennél a főmérő, a mellékmérő és a kapcsolószelep egy lapra van szerelve. Az előnye az, hogy a mérőház hitelesítéskori cserénél a csővezetékben maradhat, és csak a hitelesítésre alkalmas belszerkezetet kell kicserélni. A főmérő WPH kivitelű, a mellékmérő mérőpatronos. A Woltman mérők egy különleges beépítési formája a kútvízmérő. Ezek a WS-mérők elvén működnek, melyek háza speciálisan a kutak adottságaihoz vannak igazítva. A kútvíz a mérő alsó részén lép be, átáramlik a függőlegesen álló turbinán és oldalirányban távozik a mérőből. Ház A Woltman mérők házai hagyományosan G25-ös szürkeöntvényből készülnek és belül éppúgy mint kívül teljesen be van vonva egy az ivóvízhez alkalmazható epoxi keménylakkal. Ez védi a mérőt a rozsdásodástól és biztosítja az ivóvízhez való felhasználhatóságát. A szabvány mérők egy fém védősapkával vannak ellátva, ami a számlálóművet durva igénybevétel esetén is megbízhatóan védi. Csatlakozási oldalon a Woltman mérők háza karimákkal vannak felszerelve, melyek méretek a DIN 2501 ill. ISO 7005 PN10/PN16 normák szerinti kivitelnek felelnek meg. 3

4 Woltmanmérő Egysugaras mérő Tartozék Kommunikáció Számlálómodulokkal vagy vezérléstechnikával történő kommunikációhoz aktív vagy passzív érzékelők szállíthatók. Az induktív namúr optoadó vagy reed-kontaktus a hitelesítési plomba megsértése nélkül utánszerelhető. Az aktív szenzoroknak mérőmérettől függően vagy 1 vagy 10 l/imp. az impulzusértékük. A reedkontaktusok két pozícióban (egyidejűleg is) szerelhetők és az impulzusértékük mérőmérettől függően 100l/Imp-tól 10 m³/imp-ig terjedhet. Mérési jelleggörbe Mérőinket a mérési görbe hosszútávú megtartására terveztük. Speciális anyagok felhasználásával különösen hosszú ideig stabilak és alig változtatják meg használat során a mérési görbéjüket. Mérőink minden szempontból kielégítik a törvényi követelményeket. Hiba %-ban Beépítési helyzetek A Woltman párhuzamos (WPH) típusú mérők horizontálisan és vertikálisan is beépíthetők, azaz vízszintes és függőleges vezetékekbe is. A legjobb mérési eredmények azonban akkor érhetők el, ha a mérő horizontális pozícióban van, azaz a számlálómű felfelé néz. A Woltman függőleges (WS) és ikermérők csak horizontálisan építhetők Alsó terhelési tartomány Átfolyás %-ban Felső terhelési tartomány be, azaz a számlálóműnek felfelé kell mutatnia. A fejjel lefelé történő beépítés lefelé mutató számlálóművel egyetlen mérőtípusnál sem megengedett. 4

5 Szabványok és eló írások Minden általunk előállított mérő beépítési és csatlakozási méretei megfelelnek a DIN ISO 4064 ill. DIN rész és további nemzeti és nemzetközi szabványoknak és iránymutatásoknak. A meglévő EU engedélyek a következő 10 évre alkatrész ellátási biztonságot nyújtanak és biztosítják vevőinknek a jól bevált méréstechnikához való hozzáférést. Az európai engedélyeztetési eljárások aktuális fejlesztéseit már megvalósítottuk. Az engedélyeket és az eljárásokat a konformitás nyilatkozatra vonatkozóan a MID irányvonalainak megfelelően alkalmazzuk. A mi feleló sségünk Természetesen nemcsak a környezet- és egészségterheléssel kapcsolatban érvényes törvényi előírásokat tartjuk be, hanem eleget teszünk saját szigorú szabályainknak is. Az ivóvízhez való felhasználhatóság szempontjából, független szakértőkkel rendszeresen ellenőriztetünk minden felhasználásra kerülő anyagot. Számlálóműveinkhez csak neves gyártók ellenőrzött és engedélyezett műanyag alkatrészeit használjuk fel. Mérőházunk minőségi szürkeöntvényből készül. Minden felhasznált anyag, ami kapcsolatba kerülhet a mérési közeggel, megfelel az ÁNTSZ ivóvízre vonatkozó előírásainak. 5

6 Woltmanmérő Egysugaras mérő Tartozék WPH-N Woltman méró párhuzamos turbinatengellyel Woltman típusú mérőt mindig akkor célszerű alkalmazni, amikor nagy átfolyásokhoz viszonylag állandó térfogatáram tartozik. Masszív konstrukciójának köszönhetően nem csak nagy mérési tartományt képes lefedni, hanem a mérési pontossága is hosszútávon stabil. A hidrodinamikailag optimalizált turbina már csekély átfolyásnál is megbízhatóan indul és felfelé elég teljesítménytartaléka van ahhoz, hogy az átfolyási csúcsokat is megbízhatóan mérni tudja. A különlegesen megerősített csapágy kis súrlódással garantálja a mérőkészülék hosszú élettartamát. Reedkontaktus, opto- és induktív-namur adó a hitelesítési plomba megsértése nélkül bármikor felszerelhetők. Ezáltal a mérő egyszerű és rugalmas módon integrálható a már meglévő adatátviteli- vagy vezérlési rendszerekbe. WPH-N méretek Teljesítményi ismertetó jelek áttekintése Alacsony felfutás, magas túlterhelési biztonság Nagy mérési tartomány Kivehető belszerkezet Alacsony nyomásveszteség Hidraulikus csapágytehermentesítés a tartós mérési stabilitásért Aktív és passzív impulzusadóval utánszerelhető Fémvédőkupak szabvány szerint, opcionálisan műanyag Elhatárolt számlálómű kondenzáció elleni védelemmel Szárazon futó számlálómű nagy számgörgőkkel megkönnyíti a leolvasást Hidegvízhez 30ºC-ig (rövid ideig 50ºC-ig) Horizontális, vertikális beépítéshez Magasnyomású változat PN25/40 kérésre 6

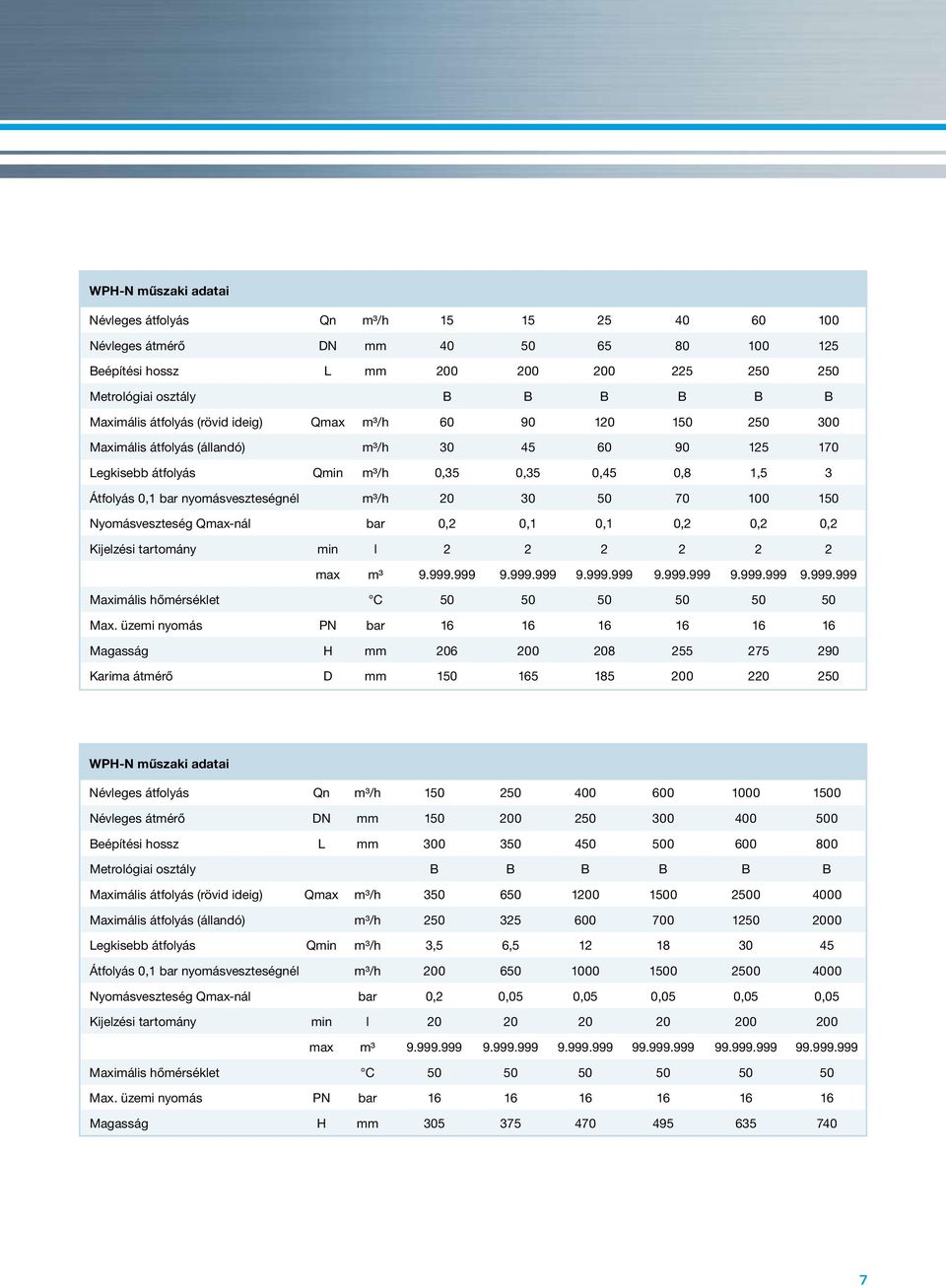

7 WPH-N műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Beépítési hossz L mm Metrológiai osztály B B B B B B Maximális átfolyás (rövid ideig) Qmax m³/h Maximális átfolyás (állandó) m³/h Legkisebb átfolyás Qmin m³/h 0,35 0,35 0,45 0,8 1,5 3 Átfolyás 0,1 bar nyomásveszteségnél m³/h Nyomásveszteség Qmax-nál bar 0,2 0,1 0,1 0,2 0,2 0,2 Kijelzési tartomány min l max m³ Maximális hőmérséklet C Max. üzemi nyomás PN bar Magasság H mm Karima átmérő D mm WPH-N műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Beépítési hossz L mm Metrológiai osztály B B B B B B Maximális átfolyás (rövid ideig) Qmax m³/h Maximális átfolyás (állandó) m³/h Legkisebb átfolyás Qmin m³/h 3,5 6, Átfolyás 0,1 bar nyomásveszteségnél m³/h Nyomásveszteség Qmax-nál bar 0,2 0,05 0,05 0,05 0,05 0,05 Kijelzési tartomány min l max m³ Maximális hőmérséklet C Max. üzemi nyomás PN bar Magasság H mm

8 Woltmanmérő Egysugaras mérő Tartozék Számlap DN40-től DN125-ig Nyomásveszteség [bar] Nyomásveszteség görbe Átfolyás [m³/h] Számlap DN150-től DN300-ig Mérési hiba [%] Átfolyás [%-tól Qn] Tipikus mérési görbe DN 400 és DN 500 számlap 8

9 Woltman méró k telepítése Minden beépítési módú Woltman mérővel akkor érjük el a legjobb mérési eredményeket, ha néhány egyszerű, de alapérvényű beépítési szabályt betartunk. Az előírások és a tecnika elismert szabályai a hitelesítési rendelet szerint alapul szolgálnak, különösen a következő dokumentumok: PTB-A6.1, PTB-A6.2 és a DIN A Woltman mérők konstrukciójuk következtében érzékenyek a beáramlóprofilra. T-darabok vagy nem teljesen nyitott elzáró által okozott örvények a mérő közelében a mérési eredményeket hátrányosan befolyásolják. Páldák a legfontosabb szerelési szabályokra: A Woltman mérőnek folyásiránynak megfelelően kell üzemelnie A WPH típusú mérő előtt legalább 3 x DN egyenes mérőszakasznak kell lennie A WS típusú mérő előtt legalább 5 x DN egyenes mérőszakasznak kell lennie Ha nincs lehetőség elegendő felfutási szakaszra, sugáregyenirányítót kell alkalmazni Ideális esetben a mérő után legalább 2 x DN kifutási szakasznak kell lennie Ahhoz, hogy a mérőbe levegő bejutása elkerülhető legyen, nem szabad a mérőt a vezeték legmagasabb pontjára beszerelni A mérő előtt lévő tolózárnak, vagy más elzáróeszközöknek üzemelés alatt teljesen nyitva kell lenniük W WP helyes helytelen WS Beépítési módok A WPH és a WI típusú Woltman mérők horizontálisan és vertikálisan is beépíthetők, azaz vízszintes és függőleges csővezetékekbe is. A számlálóműnek azonban felfelé vagy 90 -ban oldalra kell állnia. A WS és a WPV típusú Woltman mérőket csak horizontálisan lehet beépíteni, azaz csak vízszintes csővezetékekbe felfelé néző számlálóművel. A fejjel lefelé történő beépítés egyetlen mérőtípusnál sem megengedett. Részletes szerelési utasítás a honlapon érhető el. 9

10 Woltmanmérő Egysugaras mérő Tartozék WS-N Woltman méró függó leges turbinatengellyel Ingadozó átfolyásoknál mutatkoznak meg a WS típusú Woltman mérő előnyei. Mivel a turbina merőleges a cső tengelyére, a forgó mozgás számlálóműbe történő csigamű általi átvitelére nincs szükség. A csökkentett súrlódás által a WS mérővel még csekélyebb felfutási értékek érhetők el, mint a WP mérőkkel. A hidrodinamikailag optimalizált turbina már csekély átfolyásnál is megbízhatóan indul és felfelé elég teljesítménytartaléka van ahhoz, hogy az átfolyási csúcsokat is megbízhatóan mérni tudja. A különlegesen megerősített csapágy kis súrlódással garantálja a mérőkészülék hosszú élettartamát. Aktív és passzív impuzusadók utólagos felszerelése a hitelesítési plomba megsértése nélkül bármikor lehetséges. Reed-kontaktussal, opto- és induktív-namur adóval minden szokásos érzékelőváltozat rendelkezésre áll és velük gyerekjáték a bekötés adatátviteli- vagy vezérlési rendszerekbe. WS-N méretek Teljesítményi ismertetó jelek áttekintése Kivehető belszerkezet Elhatárolt számlálómű kondenzáció elleni védelemmel Alacsony felfutás, nagy mérési pontosság Integrált szennyeződésfelfogó nemesacélból Különösen megerősített zafírcsapágyazással Hidraulikus csapágytehermentesítés a tartós mérési stabilitásért Szárazonfutó számlálómű nagy számgörgőkkel könnyebb leolvasás Aktív és passzív impulzusadóval utánszerelhető Magasnyomású változat PN25/40 kérésre Hidegvízhez 30 C-ig biztonsággal 50 C-ig Horizontális beépítéshez Opcionális rövid beépítési hosszok DN 80 és DN 100 méretben kaphatók 10

11 Műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Beépítési hossz L mm 270/ /350/ /360/ Metrológiai osztály B*H B*H B*H B*H B*H Maximális átfolyás (rövid ideig) Qmax m³/h Maximális átfolyás (állandó) m³/h Választó határ Qt m³/h Minimális átfolyás Qmin m³/h 0,15 0,2 0,2 0,3 0,8 Átfolyás 0,1 bar nyomásveszteségnél m³/h Kijelzési tartomány min l 0,5 0,5 0,5 0,5 0,5 max m³ Maximális hőmérséklet C Max. üzemi nyomás PN bar Nyomásveszteség Qmax-nál bar 0,2 0,2 0,2 0,3 0,6 Magasság H mm Karima átmérő D mm Lyukkör átmérő D1 mm Csavarszám db (4) 8 8 Csavarnyílás átmérő mm Súly kg Nyomásveszteség [bar] Mérési hiba [%] Átfolyás [m³/h] Átfolyás [%-tól Qn] Nyomásveszteség görbe Tipikus mérési görbe 11

12 Woltmanmérő Egysugaras mérő Tartozék WPV Woltman ikerméró Az ikermérőket extrém módon ingadozó átfolyások mérésére tervezték. Például tűzesetben egy csapkifolyónál, amelyen normális esetben egy házvízmérő elegendő lenne, a vízmennyiséget nagyon nagy átfolyásnál kell mérni. Ebben az üzemmódban kinyit a kapcsolószelep és az átfolyó víz mennyiségét a nagy mérő méri. Tipikus beépítési helyek az iskolák, otthonok, irodaépületek vagy kis lakóterületek ellátóvezetékei, melyeknél az átfolyást éjszaka is pontosan kell mérni. Woltman mérőink éppúgy kitűnnek nagy mérési pontosságukkal az átkapcsolási tartományban, mint a maximális teljesítmény melletti alacsony nyomásveszteségükkel. Egyszerű felépítésűek, hosszú élettartamúak és viszonylag kicsi a súlyuk. A főmérő számlálóműve szárazonfutó, a nedvesenfutó mellékmérő alapesetben a főmérő jobb oldalán helyezkedik el. Kérésre kapható olyan változat is, amelynél bal oldalon van a mellékmérő vagy más mellékmérőtípussal is szállítható. Reed-kontaktus, opto- és induktív-namur adó a főmérő számlálóművére a hitelesítési plomba megsértése nélkül bármikor felszerelhetők. A mellékmérő impulzusadóra előkészített és reedkontaktussal problémamentesen felszerelhető. Teljesítményi ismertetó jelek áttekintése Extrém nagy mérési tartomány Hidegvízhez 30 C-ig Elhatárolt számlálómű kondenzáció elleni védelemmel Alacsony felfutás, nagy mérési pontosság Karima DIN 2501 szerint, PN 10 Mellékmérő kis átfolyási mennyiséghez jobbról, kérésre balról A főmérő WPH típus Vízszintes beépítéshez WPV méretek 12

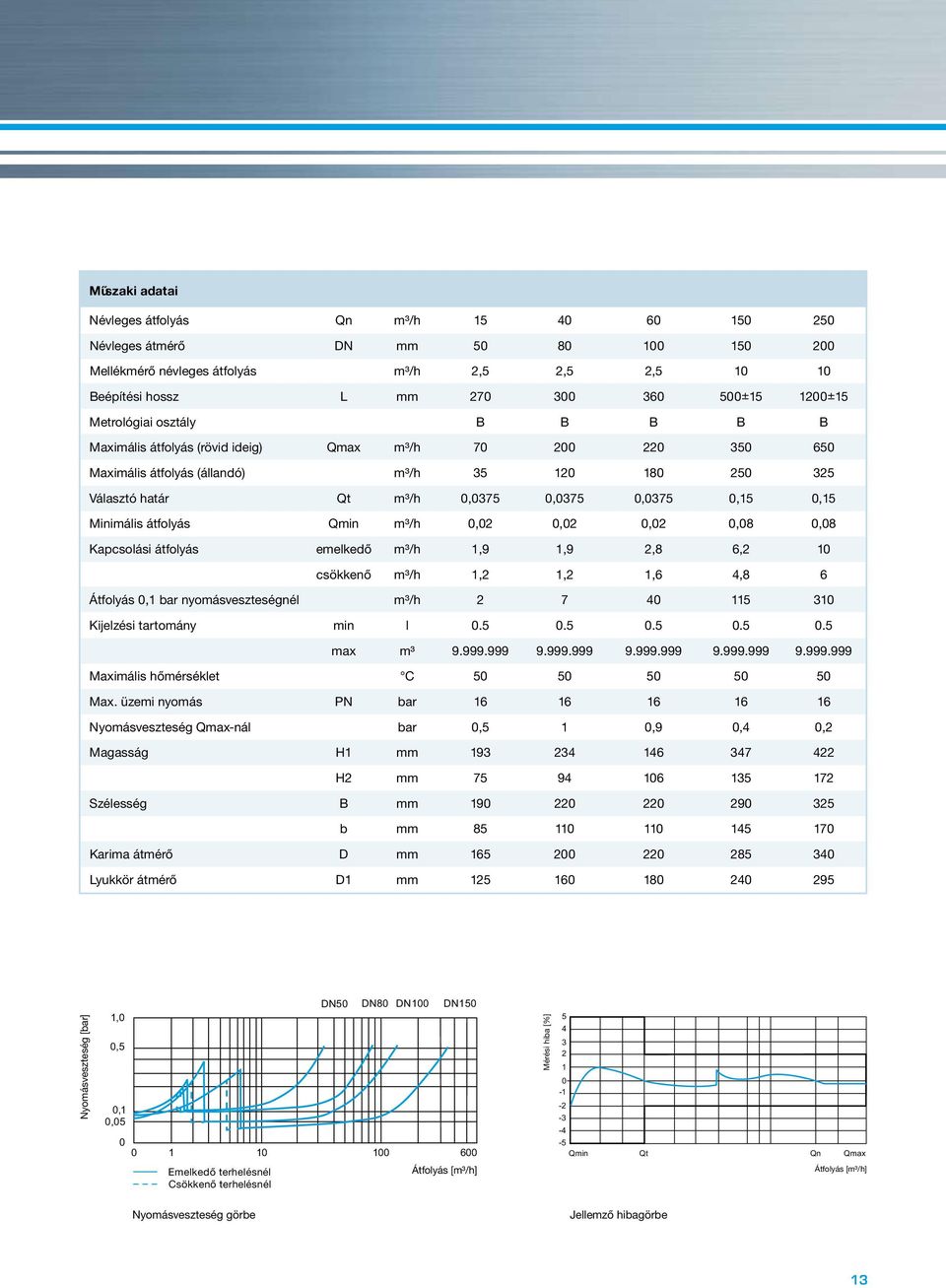

13 Műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Mellékmérő névleges átfolyás m³/h 2,5 2,5 2, Beépítési hossz L mm ± ±15 Metrológiai osztály B B B B B Maximális átfolyás (rövid ideig) Qmax m³/h Maximális átfolyás (állandó) m³/h Választó határ Qt m³/h 0,0375 0,0375 0,0375 0,15 0,15 Minimális átfolyás Qmin m³/h 0,02 0,02 0,02 0,08 0,08 Kapcsolási átfolyás emelkedő m³/h 1,9 1,9 2,8 6,2 10 csökkenő m³/h 1,2 1,2 1,6 4,8 6 Átfolyás 0,1 bar nyomásveszteségnél m³/h Kijelzési tartomány min l max m³ Maximális hőmérséklet C Max. üzemi nyomás PN bar Nyomásveszteség Qmax-nál bar 0,5 1 0,9 0,4 0,2 Magasság H1 mm H2 mm Szélesség B mm b mm Karima átmérő D mm Lyukkör átmérő D1 mm Nyomásveszteség [bar] 1,0 0,5 0,1 0, DN50 DN80 DN100 DN Mérési hiba [%] Qmin Qt Qn Qmax Emelkedő terhelésnél Csökkenő terhelésnél Átfolyás [m³/h] Átfolyás [m³/h] Nyomásveszteség görbe Jellemző hibagörbe 13

14 Woltmanmérő Egysugaras mérő Tartozék WPV-T Woltman turbó ikerméró A turbó ikermérő az ikermérők egy különleges változata, extrém módon ingadozó átfolyásokhoz. A fő különbség a normál ikermérőhöz képest, hogy újrahitelesítéskor a mérőház a csővezetékben maradhat és csak a hitelesítésre alkalmas belszerkezetet kell cserélni. A főmérő, a mellékmérő és a kapcsolószelep egy lapra vannak szerelve. Az újrahitelesítés ezáltal egyszerűen, gyorsan és költségtakarékosan végezhető el. A főmérő párhuzamos Woltman kivitelű, a mellékágon egy többsugaras mérőpatron. Csak egy házforma kapható, amelynél a mellékmérő a jobb oldalon van. A mérőállás leolvasásához, mint a klasszikus ikermérőknél, a fő- és mellékmérő állása összeadandó. Reed-kontaktus, opto- és induktív-namur adó a hitelesítési plomba megsértése nélkül a főmérő számlálóművére bármikor felszerelhetők. A mérőpatronos mellékmérő impulzusadóra előkészített és reed-kontaktussal problémamentesen felszerelhető. Az adatátviteli- vagy vezérlési rendszerekbe gyerekjáték a bekötésük. Teljesítményi ismertetó jelek áttekintése Cserélhető, hitelesíthető belszerkezet, főmérő, átkapcsolószelep és mellékmérő A belszerkezet cseréjekor a ház a csővezetékben marad A különleges konstrukcióval elkerülhetők a lerakódások, vagy a levegőbuborékok Nincs mérési hiba az átkapcsolási tartományban Hidegvízhez 30ºC-ig (rövid ideig 50ºC-ig biztonságos) Vízszintes beépítéshez A mellékmérő a főmérő jobb oldalán 14

15 Műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Mellékmérő névleges átfolyás Qn m³/h 2,5 2,5 2,5 Beépítési hossz L mm Metrológiai osztály B B B Maximális átfolyás (állandó) Qmax m³/h Maximális átfolyás (rövid ideig) m³/h Választó határ Qt m³/h 0,0375 0,0375 0,0375 Legkisebb átfolyás Qmin m³/h 0,02 0,02 0,02 Kapcsolási átfolyás emelkedő m³/h 2,2 2,3 2,3 csökkenő m³/h 1,0 1,5 1,5 Maximális hőmérséklet C Max. üzemi nyomás PN bar Átfolyás 0,1 bar nyomásveszteségnél m³/h 1,8 1,2 1,5 Nyomásveszteség Qmax-nál bar 0,5 1 1,1 Magasság H mm h mm H1 mm Mérőbetét kibővitési magassága A mm Szélesség B mm Karima átmérő mm Lyukkör átmérő K mm Súly kg 17,4 25,5 29 Nyomásveszteség [bar] 1 0,8 0,6 0,4 0,2 0,1 DN50 DN80 DN100 Mérési hiba [%] 0,02 0, Qmin Qt Qn Qmax Emelkedő terhelésnél Csökkenő terhelésnél Átfolyás [m³/h] Átfolyás [m³/h] Nyomásveszteség görbe Jellemző hibagörbe 15

16 Woltmanmérő Egysugaras mérő Tartozék WB-N Woltman kútvízméró A kútvízmérő egy függőleges Woltman mérő különleges beépítési formájú házzal. Kútfejként a 90 -os csőkönyök helyett építhető be DIN és DIN szerint. A házat speciálisan a kútkészülékek adottságaihoz igazították. A kútvíz a mérő alján lép be és átáramlik a függőleges turbinán és oldalirányban kerül a mérőből kivezetésre. A turbinánk különleges konstrukciója biztosítja az alacsony felfutási értéket és elegendő tartalékot ad a túlterhelési tartományban ahhoz, hogy a nagy átfolyásokat is megbízhatóan mérni lehessen. A belül és kívül felvitt bevonat megbízhatóan védi a mérőt a rozsdásodás ellen. A víz ásványi részei a kapszulált teljesen szárazonfutó számlálóműnek semmit nem árthatnak. A beépítési formánk mindenekelőtt a kis méretű kútaknákhoz ideális. A Woltman mérőhöz külön beépítési helyet nem kell létesíteni. WB-N méretek Teljesítményi ismertetó jelek áttekintése Kivehető belszerkezet Impulzusadó a hitelesítési plomba megsértése nélkül utánszerelhető A számlálómű 350 -kal elforgatható Üzemi nyomás 16 bar Szállítási mennyiség mérése nagy átfolyási tartományokban Nagynyomású kivitel kérésre Hidegvízhez 30 C-ig (biztonságos 50 C-ig) Vízszintes beépítéshez a 90 -os csőkönyök helyett DIN28537 ill. DIN szerint 16

17 Műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Könyökhossz (DIN 28537) L mm Könyökhossz (DIN 28637) L mm Metrológiai osztály B*H B*H B*H B*H B*H Maximális átfolyás (rövid ideig) Qmax m³/h Maximális átfolyás (állandó) m³/h Választó határ Qt m³/h 1,5 2, Minimális átfolyás Qmin m³/h 0,2 0,25 0,3 0,8 4 Átfolyás 0,1 bar nyomásveszteségnél m³/h Kijelzési tartomány min l max m³ Maximális hőmérséklet C Max. üzemi nyomás PN bar Nyomásveszteség Qmax-nál bar 0,1 0,12 0,15 0,9 0,9 Magasság H mm Szélesség B mm 88, Karima átmérő D mm Lyukkör átmérő D1 mm Csavarszám db 4 8 (4*) (12*) Csavarnyílás átmérő mm Súly kg 14,2 26,6 33,3 71,5 130 Nyomásveszteség [bar] DN ,5 0,3 0,2 0,1 0,05 0,03 0,02 0, Átfolyás [m³/h] Nyomásveszteség görbe Hiba [%] Qmin Qt Qn Qmax Tipikus mérési görbe Átfolyás [m³/h] 17

18 Woltmanmérő Egysugaras mérő Tartozék WI-N Woltman irrigációs méró szennyezett vízhez Az erősen szennyezett víz, pl. a mezőgazdaságban, tisztítóművekben vagy szennyvíztelepeken, különösen robosztus mérőt igényel, ami még nehéz feltételek mellett is megbízhatóan működik. Az irrigációs mérőink ezt azáltal érik el, hogy a belszerkezet a cső felső tartományában helyezkedik el, ahol az áramló víz többnyire csak kevés lebegő részecskét tartalmaz. 30%-os szennyezettségi fokig alkalmazható. Nagyon erős szennyezettségnél külső szűrő felszerelését javasoljuk a mérő elé. A gyári hitelesítésű belszerkezet minden mérőméretnél azonos és a következő mérési pontoságokkal kapható: Qmax-Qt: ± 3% (értékek A+B osztály) Qt-Qmin: ± 5% (értékek A osztály) A görgős számlálómű teljesen zárt és ezáltal védett a szennyeződésekkel szemben. Szabvány szerint a mérőt egy zárható fémvédőkupakkal szállítjuk, amely megbízhatóan védi a számlálóművet zord körülmények között. Aktív és passzív impuzusadók utólagos felszerelése a hitelesítési plomba megsértése nélkül bármikor lehetséges. Reed-kontaktussal, opto- és induktív-namur adóval minden szokásos érzékelőváltozat rendelkezésre áll és velük gyerekjáték a bekötés adatátviteli- vagy vezérlési rendszerekbe. WI-N méretek Teljesítményi ismertetó jelek áttekintése Mérő terhelt vízhez vagy kontrollmérőként a frissvíztartományba Egyszerű felügyelet a kivehető belszerkezetnek köszönhetően Mérési pontosság A osztálynak megfelelő Vízszintes és függőleges beépítéshez 18

19 Műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Beépítési hossz L mm Pontossági osztály A A A A A A A Maximális átfolyás (rövid ideig) Qmax m³/h Maximális átfolyás (állandó) m³/h Választó határ Qt m³/h Minimális átfolyás Qmin m³/h 2,4 4,8 4, Kijelzési tartomány min l max m³ Maximális hőmérséklet C Max. üzemi nyomás PN bar Magasság H1 mm H2 mm Karima átmérő D mm Lyukkör átmérő D1 mm Csavarszám db Csavarnyílás átmérő mm Súly kg ,5 19

20 Woltmanmérő Egysugaras mérő Tartozék ETK-N-C Egysugaras-Nagyvízméró Mérő nagy átfolyásokhoz C osztályú mérési pontossággal ezt kínálja az új ETK-N-C mérőnk. Ez a mérő az átfolyó vízmennyiség nagyon pontos mérésére került kifejlesztésre. Legfőbb előnye, hogy az indulási tartományban is érzékeny, a széles terhelhetőségi tartománnyal kombinálva, az erősen ingadozó átfolyási mennyiségek esetében is nagy pontosságú eredményt ad. Előnyös tulajdonságai miatt alternatívája lehet a klasszikus ikermérőknek is. A beáramló víz a befelé keskenyedő beömlő csatornában a Venturi cső elve szerint felgyorsul és érintőlegesen találkozik a szárnykerékkel. Ezáltal extrém alacsony indítási érték érhető el egyidejűleg a nagy túlterhelési biztonsággal. Indulási tartományban egy WPV mellékmérőjével összehasonlítva teljes leterheltségi tarományban elegendő tartaléka van a nagyon nagy átfolyások még pontosabb mérésére. Ellentétben a Woltman mérőkkel az ETK-N-C-nek nincs szüksége felfutási szakaszra, mivel egysugaras mérőként érzéketlen a forgó áramlásokra. Ez a mérőtípus engedélyezett függőleges és vízszintes pozícióban való beépítésre, rugalmasan alkalmazható, és szinte minden felhasználási területen alternatívája lehet a klasszikus ikermérőnek. Teljesítményi ismertetó jelek áttekintése Impulzusadóval utánszerelhető Forgatható számlálómű Jó hosszútávú mérési stabilitás Széles mérési tartomány Legmagasabb pontosság az alsó mérési tartományban Bevont ház optimális védelem Nagy túlterhelési biztonság Vízszintes és függőleges beépítéshez Hidegvízhez 30ºC-ig (rövid ideig biztonságos 50ºC-ig) 20

21 Műszaki adatai Névleges átfolyás Qn m³/h Névleges átmérő DN mm Beépítési hossz L mm Metrológiai osztály C*H C*H C*H C*H B*V B*V B*V B*V Maximális átfolyás (állandó) Qmax m³/h Választó határ Qt m³/h 0,225 0,3 0,45 0,75 Minimális átfolyás Qmin m³/h 0,09 0,12 0,18 0,3 Átfolyás 0,1 bar nyomásveszteségnél m³/h Kijelzési tartomány min l 0,5 0,5 0,5 0,5 max m³ Maximális hőmérséklet C Max. üzemi nyomás PN bar Nyomásveszteség Qmax-nál bar 0,8 0,5 0,5 0,4 Magasság H mm h mm 70,5 80, Karima átmérő D mm Lyukkör átmérő D1 mm Csavarszám db Csavarnyílás átmérő mm Súly kg 11,8 16, ,5 Nyomásveszteség [bar] DN50 DN65 DN80 DN100 Átfolyás [m³/h] ETK-N-C méretek Nyomásveszteség görbe 21

22 Woltmanmérő Egysugaras mérő Tartozék Szú r ó Szennyezó dés és mágnesszú ró Azon alkalmazási esetekre, amikor rossz vízminőséggel kell számolni, a ZENNER két különböző típusú szűrőt kínál a vízminőség javítására. Szennyezó dés szú ró A nagy lebegő részecskék és a rostos szennyeződések a vízben a Woltman-mérő mérési viselkedését befolyásolhatják és a csapágyba rakódhatnak le. A szennyeződés szűrővel min. 4 mm* méretű részecskék szűrhetők ki a vízből és a mérőt ezáltal megbízhatóan védett. Mágnesszzú ró A mágnesszűrő kiegészítő lehetőségeket kínál, ferromágneses részecskék kiszűrését a mérési közegből. Ehhez erős tartós mágnessel van ellátva, amelyen lerakódnak a mágneses finomszennyeződések. Mindenek előtt a szárazonfutó mérők a veszélyeztetettek, mivel ezek a mágneskuplungra lerakódnak és befolyásolhatják a mérési eredményt. A kapható forróvizes változattal a fűtőkészülékekben ideális módon védhetők a térfogatmérő részek. Mindkét szűrő T és Y beépítési formában kapható. Az egyszerű tisztítás érdekében nyithatók és a rozsdamentes nemesacélból készített szűrőbetét tisztításra és ölítésre kivehető. Teljesítményi ismertetó jelek áttekintése A csőhálózatot nem szennyezik idegen testek A folyásirányban következő mérő kiegészítő védelmét szolgálják Egyszerű felügyelet és kivehető belszerkezet Üzemi nyomás 16 bar Hidegvízhez 50 C-ig és forróvízhez 130 C-ig Magas nyomású változat kérésre *Mindkét szűrő két különböző szűrőváltozattal kapható: PN 10/16-4: lyukátmérő szűrő= 4 mm. PN 10/16-5: lyukátmérő szűrő = 5 mm. 22

23 T-Filter műszaki adatai Névleges átmérő DN mm Beépítési hossz L mm Magasság H mm Karima átmérő D mm Lyukkör átmérő D1 mm Csavarszám db Csavarnyílás átmérő mm T-Filter méretek Súly kg 12,3 13, ,6 26,8 35,7 67,5 94 Y-Filter műszaki adatai Névleges átmérő DN mm Beépítési hossz L mm Magasság H mm Karima átmérő D mm Lyukkör átmérő D1 mm Csavarszám db Csavarnyílás átmérő mm Súly kg 13,3 16,2 20,7 28, Y-Filter méretek Nyomásveszteség [bar] Nyomásveszteség [bar] PN 10-4/ PN 16-4 nyomásvesztesége Átfolyás [m³/h] PN 10-5 / PN 16-5 nyomásvesztesége Átfolyás [m³/h] 23

24 Woltmanmérő Egysugaras mérő Tartozék Kontaktusadó Aktív és passzív érzékeló k adatátvitelhez Minden európai hitelesítésű Woltman mérőnk a hitelesítési plomba megsértése nélkül utánszerelhető aktív, vagy passzív impulzusadóval. 2 reedkontaktusadó és egy aktív impulzusadó csatlakoztatható egyidejűleg. Passzív érzékelőnek nevezünk minden kontaktusadót, ami saját áramellátást nem igényel. Az aktív érzékelőknek ezzel szemben szükségük van erre, és tipikus esetben szükség van egy jelátalkítóra is a hálózati cstlakozáshoz. Reed-adó Passzív impulzusadóként említhetjük a reed-kontaktust mint potenciális összekötő. Egy a számlálóműbe integrált szabvány mágnes hozza létre a zárást és ezzel a jelet, majd az egység automatikusan ismét nyit. Tipikus impulzusértékek 100, 1000 és l/imp, függően a mérőmérettől és a szerelési pozíciótól. A reed-kontaktusadónak nincs szüksége saját áramellátásra és ezáltal ideális partner minden elektronikus kiegészítő készülékhez, amelyet saját áramforrással kell ellátni. Optoadó Az aktív optoadó egy elektronikus kapcsoló, amely az impulzusokat a szabvány szerint mérőbe épített fényvisszaverő egységgel hozza létre. A reedadóval szemben az az előnye, hogy magas felbontású impulzusértékek lehetséges. Tipikusak az 1 és 10 l/imp., a mérő méretétől függően. Aktív érzékelőként az optoadónak szüksége van áramellátásra és leggyakrabban egy mérésátalakító vezérli. 24

25 Induktív-namúr adó Az optoadó alternatívájaként az induktív-namúr adó kapható. Ez az induktív kapcsoló elve szerint működik és a létrehozandó impulzusokat egy az érzékelőben lévő indukciós tekercs segítségével ismeri fel. Az adatátvitel a szabvány namúr szerint működik, ahol az energiaellátás a szenzorhoz és az impulzusátvitel 2 eres vezetékkel történik. Tipikus az 1 és 10 l/imp., a mérőmérettől függően. Aktív szenzorként az induktív-namúr-adót egy mérésátalakító vezérli, ami az áramellátást és az impulzusszámlálást biztosítja. fehér (-) barna (+) zöld barna (+) fehér (-) fehér barna Induktív-namúr adó Optoadó Reed-adó Induktív-namúr adó/optoadó Reed-adó 1 Reed-adó 2 Adók műszaki adatai Kontaktusadó Impulzusérték Impulzusérték Impulzusérték DN DN DN Reed-adó 0,1 és 1 m³ 1 és 10 m³ 10 és 100 m³ Optoadó 0,001 m³ 0,01 m³ 0,1 m³ Induktív-namúr adó 0,001 m³ 0,01 m³ 0,1 m³ 25

26 Woltmanmérő Egysugaras mérő Tartozék Sugáregyegyenirányító Az áramlási profil megnyutatására a bemenetnél A kiváló mérési eredmények feltétele Woltman mérőknél, hogy a víz zavartalan áramlási profillal találkozzon a turbinával. Ennek biztosítására be- és kifutási szakaszok vannak előírva. T-darabok, csőkönyökök, vagy nem teljesen nyitott záró elemek szabálytalan sebességprofilt és áramlásokat okoznak a vízben. Ha az örvénylések elérik a mérőt, akkor ez a mérési eredményeket hátrányosan befolyásolhatják. Ez a probléma a sugáregyenirányítóval megoldható. 32 axiálisan futó, négyzetes csatorna megszünteti a víz örvénylését a csővezetéken belül. A méhsejtes darab bemeneténél egy lyukasztott lemez található, melyen a lyukak összes átömlő keresztmetszete kb. fele a teljes csőkeresztmetszetnek. A lemez az áramló vizet fékezi, az azt követő négyzet keresztmetszetű csatornák pedig megszüntetnek minden megmaradt örvénylést. A nyomásveszteség a sugáregyenirányítónak köszönhetően egy 3m/secos folyási sebesség esetén kb. 0,1 bar. A lyukdarab lemezkarimája szolgál az egyenirányító rögzítésére a két karima között, a méhsejtes darab az áramlási irányba mutat. Teljesítményi ismertetó jelek áttekintése Rozsdamentes acélból készült Az áramlási jelleg kisímítására Műszaki adatai Névleges átmérő DN mm Beépítési hossz L mm Tömítés átmérő D1 mm Csavarszám db Súly kg 2,8 3,6 4,8 5,7 8,5 10,6 16,9 26

27 Mozgatható kiegyenlít ódarab Különbözó beépítési hosszok kiegyenlítésére Mozgatható kiegyenlítődarab alakalmazható, ha a meglévő beépítési hely nagyobb, mint a beépítendő mérő. Ezzel különböző mérőtípusok beépítési hosszkülönbségei egyenlíthetők ki probléma nélkül költséges átépítési intézkedések nélkül. A mozgatható rész az eltérések szükség szerinti kiegyenlítésére alkalmas, nagyon egyszerű módon alkalmazható. Teljes mértékben belül és kívül bevont a kiegyenlítő darab, ezért optimálisan védett rozsdásodás ellen. Teljesítményi ismertetó jelek áttekintése Nagy mozgatható tartomány Teljeskörű bevonat Optimális ikermérők beépítéséhez Műszaki adatai Névleges átmérő DN mm Beépítési hossz L mm Karima átmérő D mm Lyukkör átmérő D1 mm Csavarszám db 4 4/8 8 8 Csavarnyílás átmérő mm

28 ZENNER International GmbH & Co. KG Römerstadt 6 D Saarbrücken Telefon Telefax info@zenner.com Internet ZENNER & BECKER Kft. H-1222 Budapest Vöröskereszt utca 8-10 Telefon Telefax iroda@zenner.hu Internet A ZENNER egy regisztrált és védett márkanév a Zenner International GmbH & Co. KG. tulajdonában. A változtatás jogát fenntartjuk. Nyomtatási hibákból eredő felelősséget kizárjuk. SAP119369_081222_HU
