1 LED VILÁGÍTÁSTECHNIKA

2 LED a jövő fényforrása

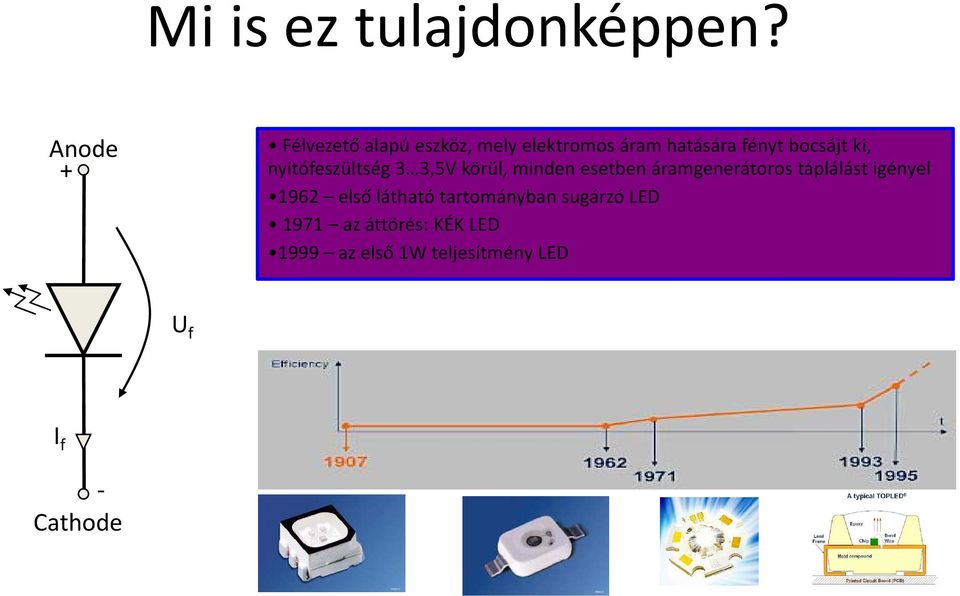

3 Mi is ez tulajdonképpen? Anode + Félvezető alapú eszköz, mely elektromos áram hatására fényt bocsájt ki, nyitófeszültség 3 3,5V körül, minden esetben áramgenerátoros táplálást igényel 1962 első látható tartományban sugárzó LED 1971 az áttörés: KÉK LED 1999 az első 1W teljesítmény LED U f I f Cthd Cathode

4 Múlt, jelen és jövő

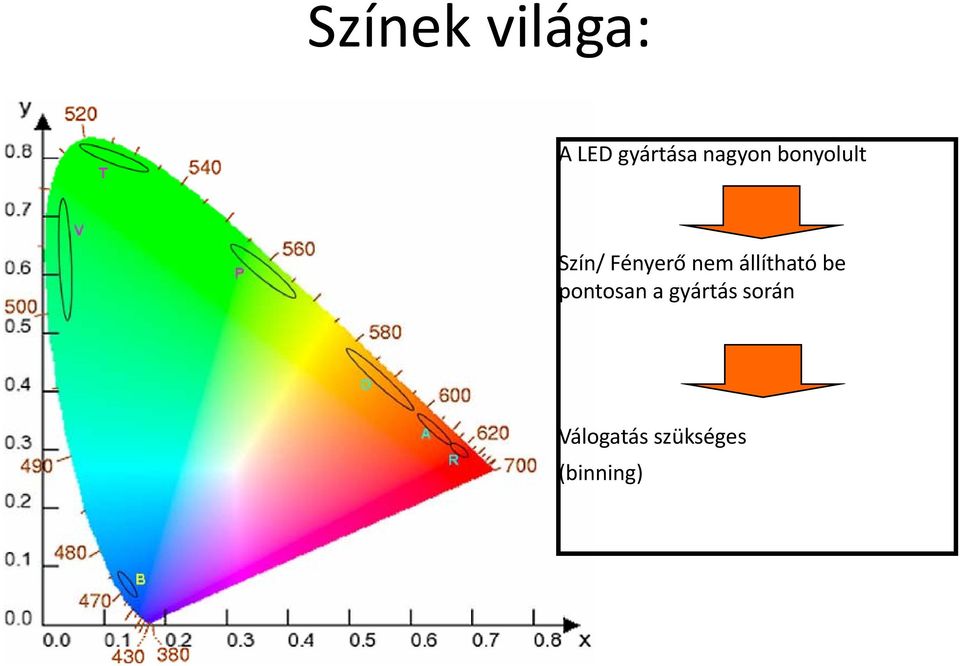

5 Színek világa: A LED gyártása nagyon bonyolult Szín/ Fényerő nem állítható be pontosan a gyártás során Válogatás szükséges (binning)

6 A jó, a nem túl jó, és a A jó : Hatásfok, korlátlan kapcsolgathatóság, kis méret, hosszú élettartam, nagy fénysűrűség,stabil színek A túl jó T ik blé ák fé á t bilitá A nem túl jó : Termikus problémák, fényáram stabilitás, színvisszaadás

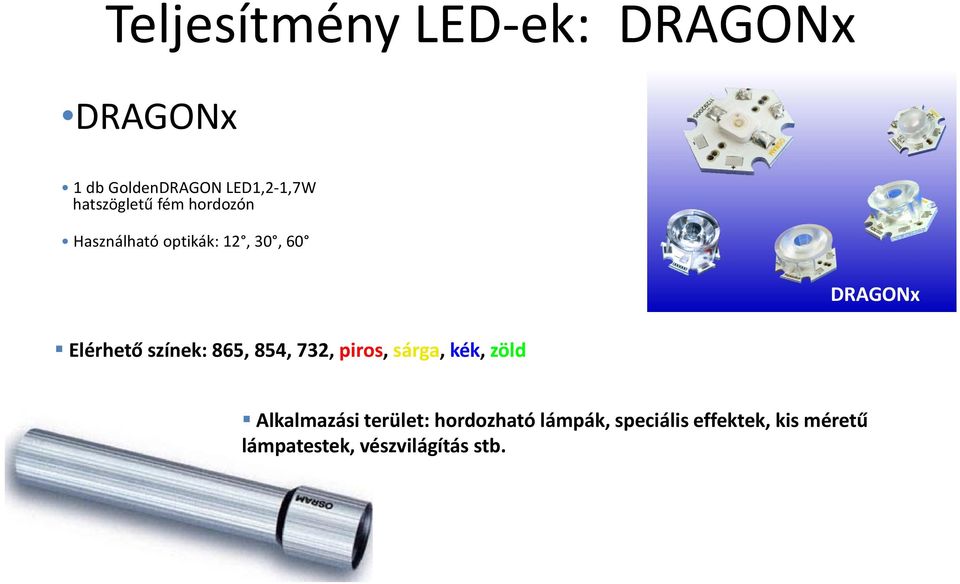

7 Teljesítmény LED ek: DRAGONx DRAGONx 1 db GoldenDRAGON LED1,2 1,7W hatszögletű fém hordozón Használható optikák: 12, 30, 60 Elérhető színek: 865, 854, 732, piros, sárga, kék, zöld DRAGONx Alkalmazási terület: hordozható lámpák, speciális effektek, kis méretű lámpatestek, vészvilágítás stb.

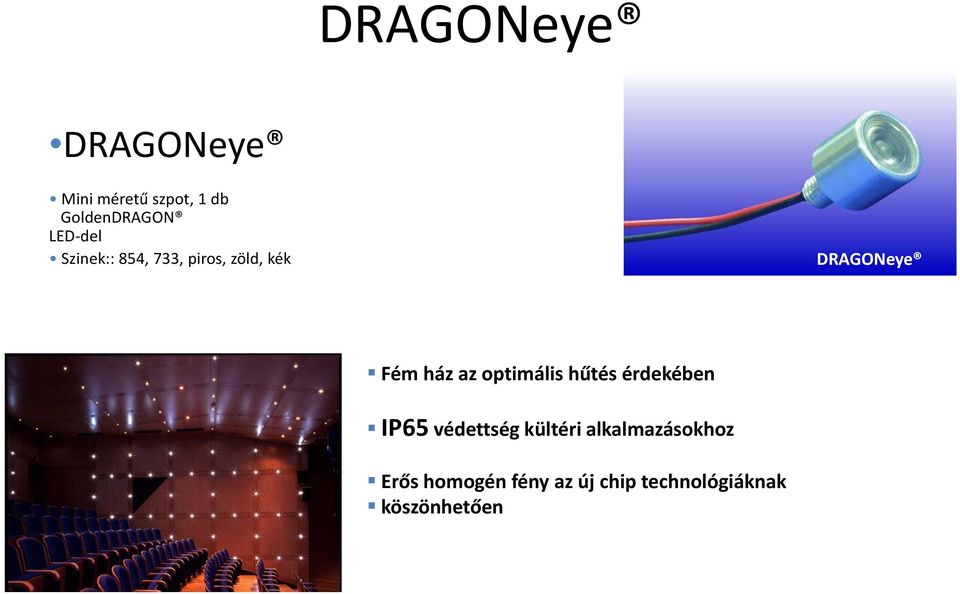

8 DRAGONeye DRAGONeye Miniméretű szpot, 1 db GoldenDRAGON LED del Szinek:: 854, 733, piros, zöld, kék DRAGONeye Fém ház azoptimális hűtés érdekében IP65 védettség kültéri alkalmazásokhoz Erős homogén fény az új chip technológiáknak köszönhetően

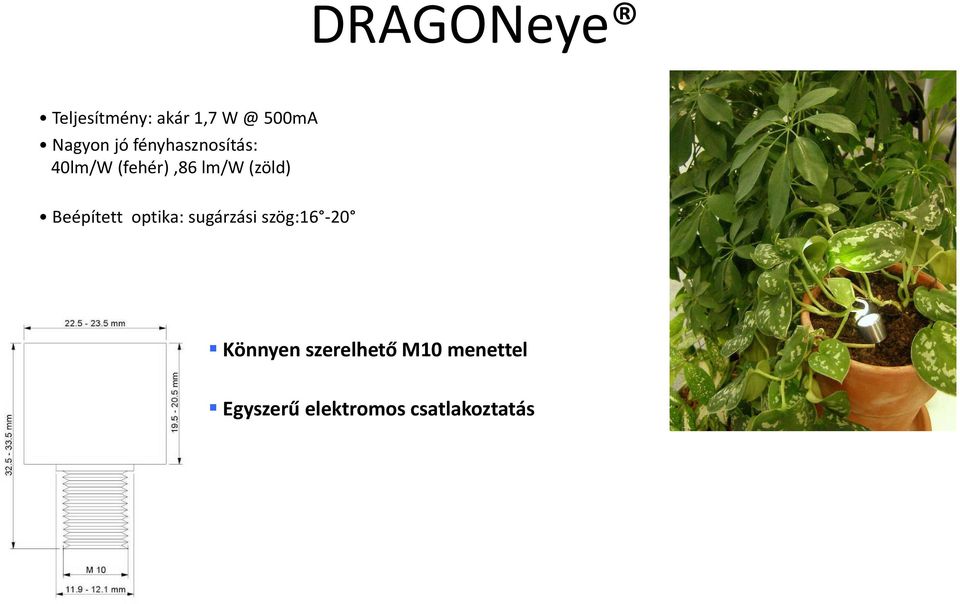

9 DRAGONeye Tlj Teljesítmény: akár 17W 500mA Nagyon jó fényhasznosítás: 40lm/W (fehér),86 lm/w (zöld) Beépített optika: sugárzási szög:16 20 Könnyen szerelhető M10 menettel Egyszerű elektromos csatlakoztatás

10 DRAGONpuck és DRAGONtape DRAGONpuck és DRAGONtape Dragonpuck:kisméretű ki ű műanyag ű tokozat 3 db Golden Dragon LED del dl DRAGONtape Dragontape:Hajlékony LED modul 6 db Golden Dragon LED del, öntapadós nyomtatott áramkörön. Darabolható, a LED ek akár egyesével is használhatók felragasztva.a hordozó egyben hűtési is. DRAGONpuck

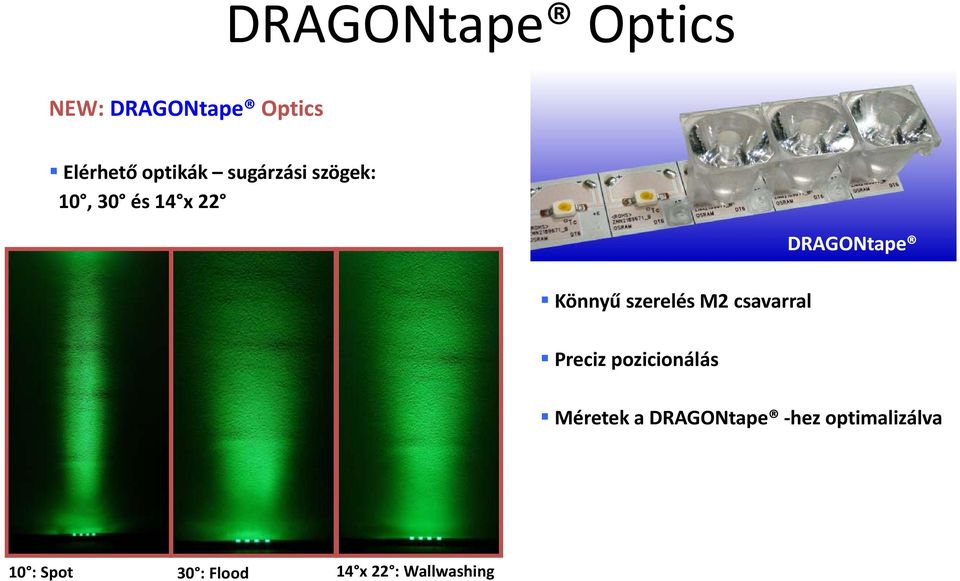

11 DRAGONtape Optics NEW: DRAGONtape Optics Elérhető optikák sugárzási szögek: 10, 30 és 14 x 22 Könnyű szerelés M2 csavarral DRAGONtape Preciz pozicionálás Méretek a DRAGONtape hez optimalizálva 10 : Spot 30 : Flood 14 x 22 : Wallwashing

12 Alkalmazások RGB színkeveréssel Linearlight Colormix és Linearlight Colormix Flex modulok Dinamikus színváltó alkalmazásokhoz

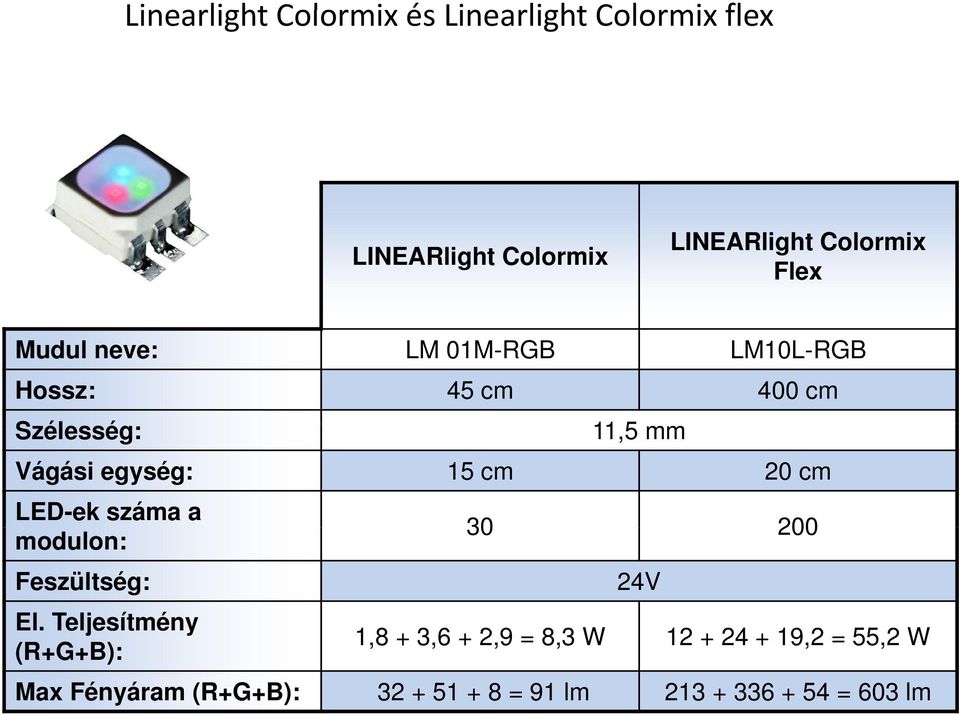

13 Linearlight Colormix és Linearlight Colormix flex LINEARlight Colormix LINEARlight Colormix Flex Mudul neve: LM 01M-RGB LM10L-RGB Hossz: 45 cm 400 cm Szélesség: é 11,5 mm Vágási egység: 15 cm 20 cm LED-ek száma a modulon: Feszültség: El. Teljesítmény (R+G+B): V ,8 3,6 + 2,9 = 83W 8, ,2 = 55,2 W Max Fényáram (R+G+B): = 91 lm = 603 lm

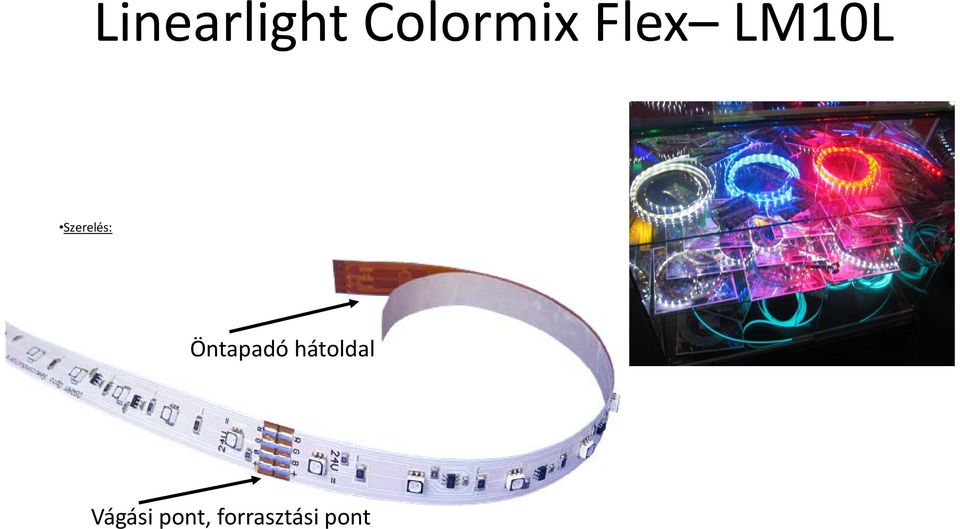

14 Linearlight Colormix Flex LM10L Szerelés: Öntapadó hátoldal Vágási pont, forrasztási pont

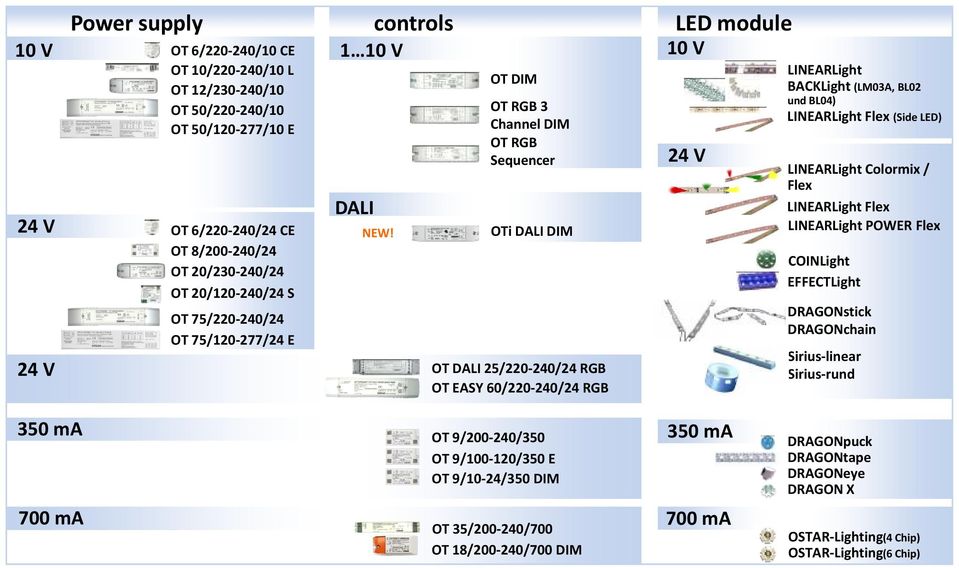

15 LED meghajtók, vezérlések Power supply controls LED module 10 V OT 6/ /10240/10 CE 1 10V 10 V OT 10/ /10 L OT 12/ /10 OT DIM OT 50/ /10 OT RGB 3 OT 50/ /10 E Channel DIM OT RGB Sequencer 24 V 24 V OT 6/ /24 CE OT 8/ /24240/24 OT 20/ /24 OT 20/ /24 S OT 75/ /24 OT 75/ /24 / E DALI NEW! OTi DALI DIM 24 V OT DALI 25/ /24 RGB OT EASY 60/ /24 RGB LINEARLight BACKLight (LM03A, BL02 und BL04) LINEARLight Flex (Side LED) LINEARLight Colormix / Flex LINEARLight Flex LINEARLight POWER Flex COINLight EFFECTLight DRAGONstick DRAGONchain Sirius linear Sirius rund 350 ma 700 ma OT 9/ /350 OT 9/ /350 E OT 9/10 24/350 DIM OT 35/ /700 OT 18/ /700240/700 DIM 350 ma 700 ma DRAGONpuck DRAGONtape DRAGONeye DRAGON X OSTAR Lighting(4 Chip) OSTAR Lighting(6 Chip)

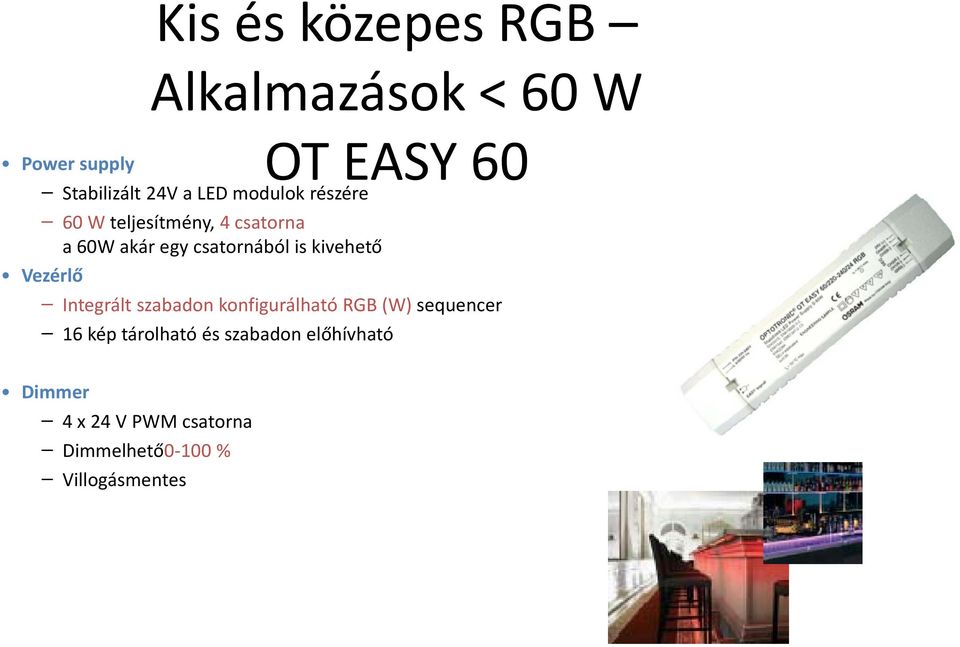

16 Kis és közepes RGB Alkalmazások < 60 W OT EASY 60 Power supply Stabilizált 24V a LED modulok részére 60 W teljesítmény, 4 csatorna a 60W akár egy csatornából is kivehető Vezérlő Integrált szabadon konfigurálható RGB (W) sequencer 16 kép tárolható és szabadon előhívható Dimmer 4 x 24 V PWM csatorna Dimmelhető0 100 % Villogásmentes

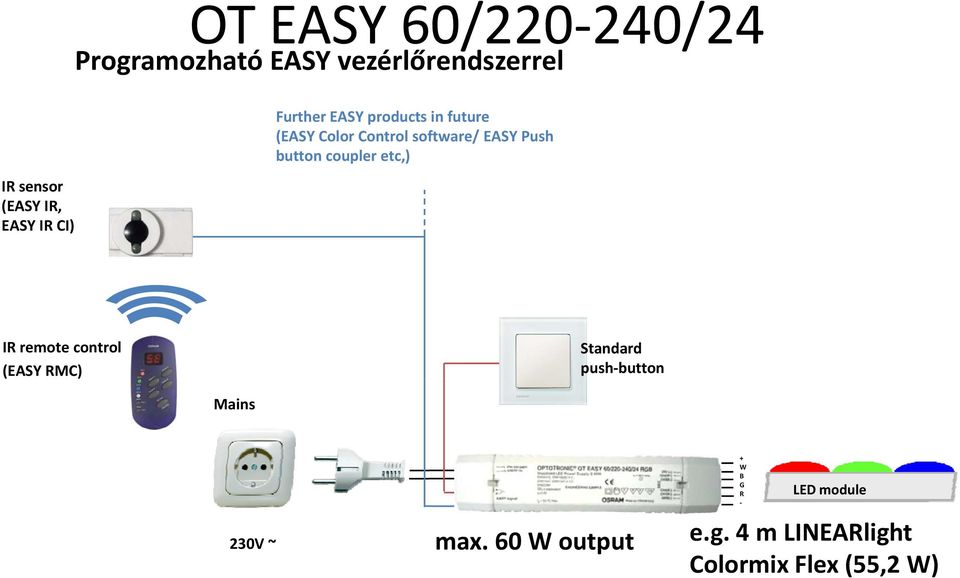

17 OT EASY 60/ /24 Programozható EASY vezérlőrendszerrel IR sensor (EASY IR, EASY IR CI) Further EASY products in future (EASY Color Control software/ EASY Push button coupler etc,) IR remote control (EASY RMC) Standard push button Mains 230V ~ max. 60 W output + W B G R LED module e.g. 4 m LINEARlight Colormix Flex (55,2 W)

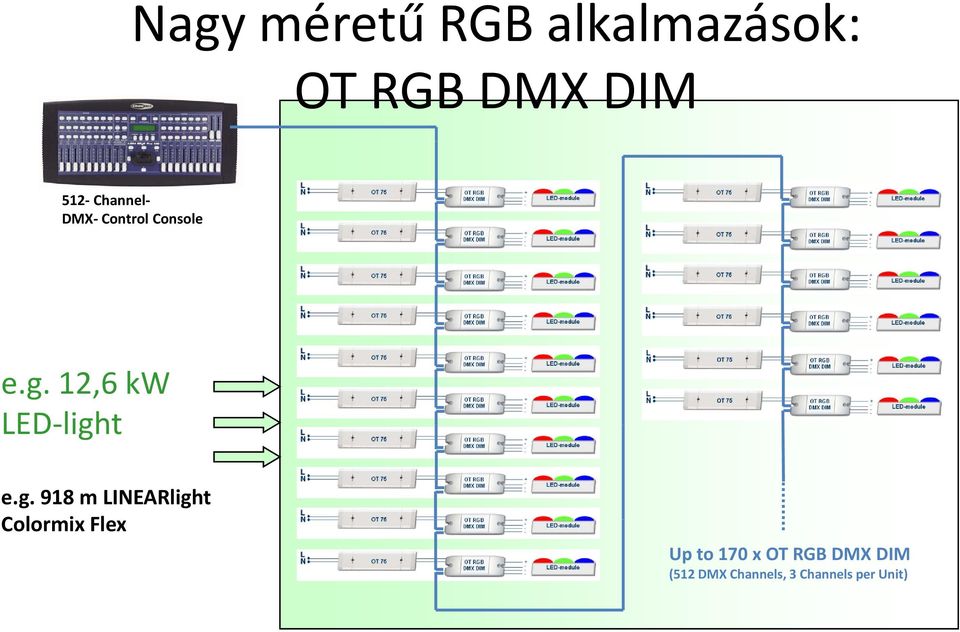

18 Nagy méretű RGB alkalmazások: OT RGB DMX DIM 512 Channel DMX Control Console e.g. 12,6 kw LED light e.g. 918 m LINEARlight Colormix Flex Up to 170 x OT RGB DMX DIM (512 DMX Channels, 3 Channels per Unit)

19 OSRAM LED projektek

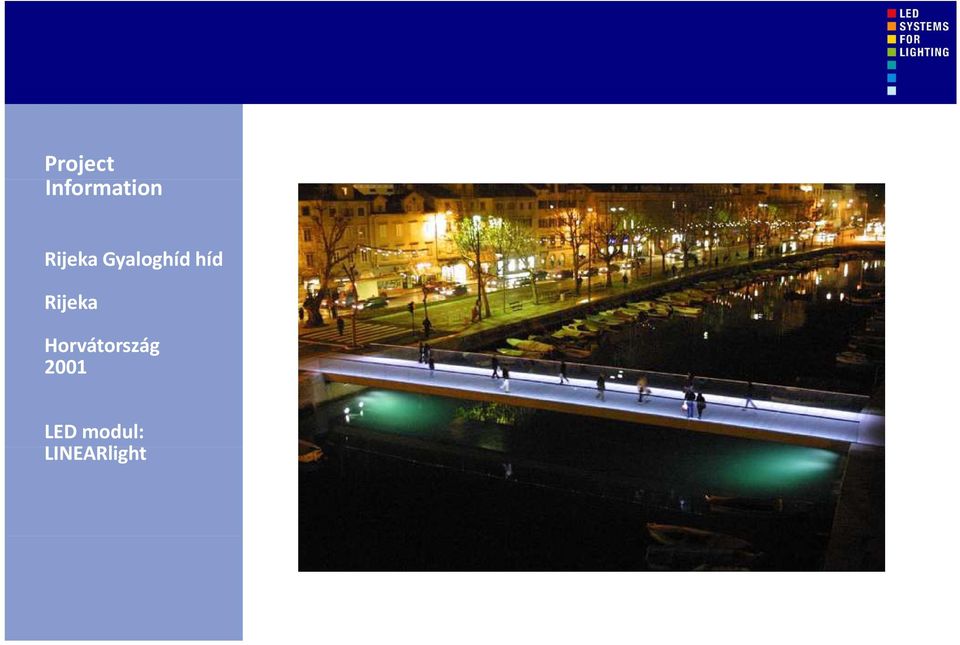

20 Project Information Rijeka Gyaloghíd híd Rijeka Horvátország 2001 LED modul: LINEARlight

21 Project Information NOVOTEL szálló BUDAPEST 2007 LED modul: LINEARLIGHT

22 Project Information CACTUS JUICE PUB BUDAPEST 2006 dinamikus effekt világítás LED modul+vezérlés: Linearlight Flex RGB + DMX

23 Project Information SYMBOL BUDAPEST BUDAPEST 2008 dinamikus effekt világítás LED modul+vezérlés: Linearlight Flex RGB + DMX

24 Project Information Homeland Bridge Zágrábáb 2007 dinamikus effekt világítás LED modul+vezérlés: Linearlight RGB + DMX

25 Project Information Terror Háza Budapest 2006 architectural t lighting realized by LINEARlight

26

27 MODERN fényforrások Lámpa p típus előnyök hátrányok - Tökéletesen dimmerelhető - Briliáns fehér szín - kíváló Ra színvisszaadás HALOGEN - Kis méret - Magas üzemi hőmérséklet - Rövid élettartam - Érzékeny a rázkódásra - Magas működési költség TUNGSTEN INCANDESCIENT METAL HALIDES FLOURESCIENT - Dimmerelhetö - Jó színvisszaadás (RA) - Kis méret - Alacsony ár - Kis méret - Hatékony fényhasznosítás - Hosszú élettartam - Alacsony működési költség - Nem érzékeny a rázkódásra - Hosszú élettartam - Alacsony üzemi hőmérséklet - Szórt fény - Magas üzemi hömérséklet - Rövid élettartam - Érzékeny a rázkódásra - Magas működési költség ( nagy fogyasztás) - Alacsony fényhasznosítás - Nem dimmerelhető - Időnkénti túlmelegedés - Magas üzemi hőmérséklet - Speciális biztonsági előírások - Magas beruházási költség - Csökkenő színhőmérséklet - Problémás dimmerelés - Nagy méret - Magas beruházási költség - Problémás színképzés - Nem kontrollálható szórt fény LED - Hosszú élettartam - Problémás dimmerelés - Alacsony üzemi hőmérséklet - Magas beruházási költség - Szórt fény - Problémás fényképzés - Kis méret - Szórt fény

28 POWER FACTOR OF THE LIGHT POWER FACTOR HEAT/ LIFE TIME TEMP. APROX. SUN K (core) 10 Billion YEARS 5800 K (surface) APROX DISCHARGE LAMPS K HOURS HALOGEN THEATRE LAMPS K HOURS FLOURESCIENT LAMPS K HOURS LED K HOURS 28

29 LEDek és Fémhalogén lámpák Olyan szép fényes és erős szeretnék Lenni mint Te!!! Akkor egyél bablevest, mert sokat kell még nőnöd Öcsi!!!
