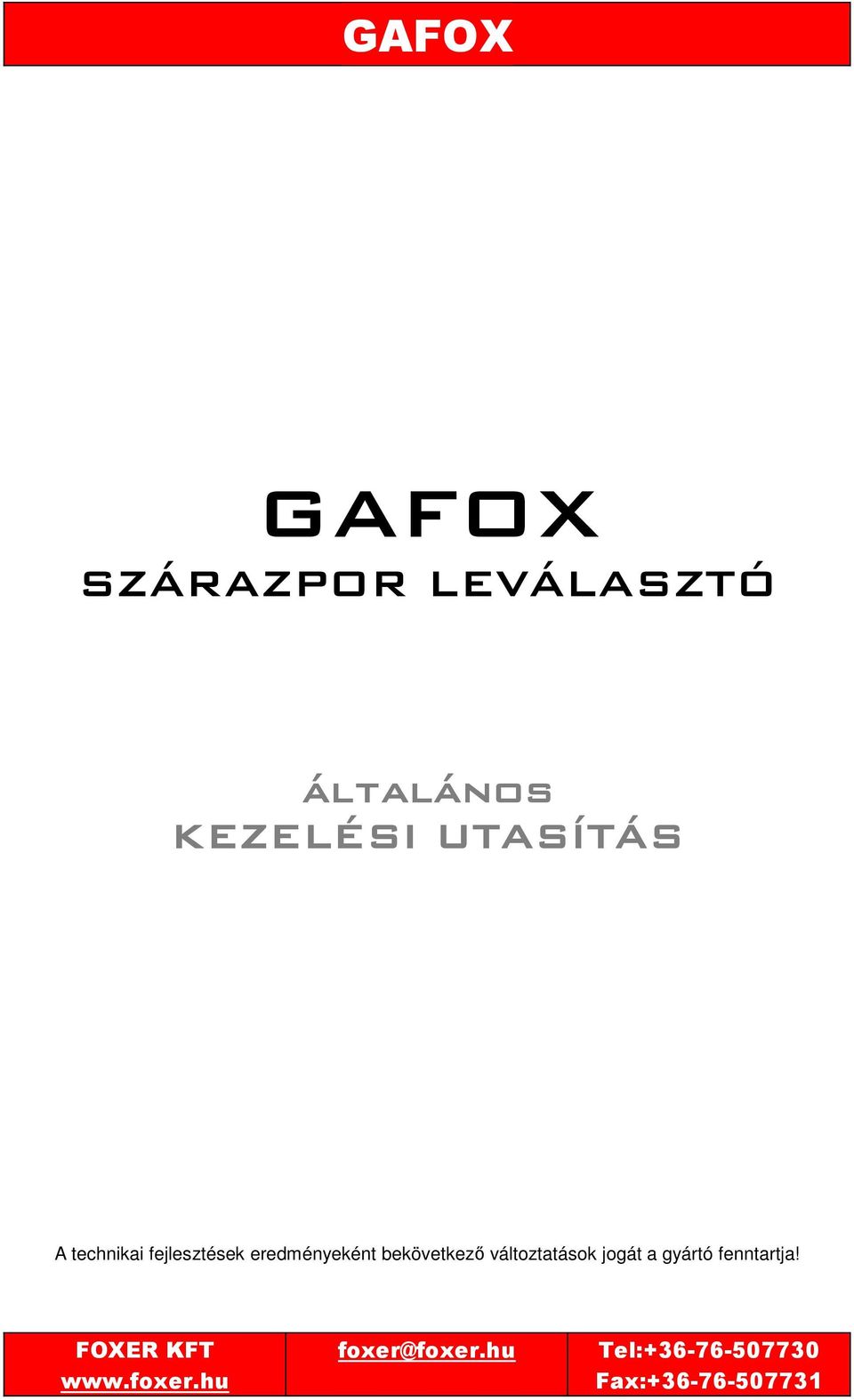

1 GAFOX SZÁRAZPOR LEVÁLASZTÓ általános KEZELÉSI UTASÍTÁS A technikai fejlesztések eredményeként bekövetkező változtatások jogát a gyártó fenntartja!

2 FIGYELMEZTETÉS A standard kivitelű szűrőberendezés nem használható az alábbi anyagokhoz. keményfa csiszolatpor robbanásveszélyes porok oldószerrel szennyezett levegő gyúlékony és robbanásveszélyes gőzök, gázok, porok olajszennyezett levegő 25%-nál magasabb nedvességtartalmú szerves porok Potenciálisan robbanás és tűzveszélyes vasoxid, alumíniumpor, fa csiszolatpor és bármely további tűz és robbanásveszélyes por szűrésére speciális kivitelben Tűzvédelmi Tanúsítvánnyal rendelhető. Ezen alkalmazások számára kérjük előzetesen egyeztessen irodánkkal! A ventilátor nem tartozéka a porleválasztónak, minden esetben a konkrét alkalmazáshoz kerül kiválasztásra. TILOS A KÉSZÜLÉK HASZNÁLATA SÉRÜLT, HIBÁS ELEKTROMOS TÁPELLÁTÓ RENDSZERREL. A KÉSZÜLÉKEN JAVÍTÁST CSAK A SZAKSZERVIZ VÉGEZHET. A SZAKSZERŰTLEN HASZNÁLATBÓL ÉS SÉRÜLT, HIBÁS ELEKTROMOS RENDSZER HASZNÁLATÁBÓL EREDŐ KÁROKÉRT ÉS BALESETEKÉRT A GYÁRTÓ ÉS FORGALMAZÓ NEM VÁLLAL FELELŐSSÉGET. A KÉSZÜLÉK MEGFELEL A MAGYAR ÉS EU BIZTONSÁGTECHNIKAI SZABVÁNYOSSÁGI, ÉRINTÉSVÉDELMI ELŐIRÁSOKNAK. 1. Általános leírás A GAFOX készülék szerkezeti acélváz profilokból és acéllemezből készül normál vagy festett kivitelben. Alkalmas központi telepített elszívó-szűrőegységként történő üzemelésre. A ventilátor minden esetben a szennyezett levegő oldalon helyezkedik el, a készülék túlnyomás alatt üzemel. A leválasztott por, fűrészpor, forgács a garat alsó részéhez csatlakoztatott gyűjtőzsákokba hullik. Az alkalmazástechnológiát a szűrő anyagának pontos kiválasztása érdekében kérjük előre megadni! Kezelhető levegőmennyiség: szűrők számától és a leválasztandó anyagtól függően: m3/h között 2

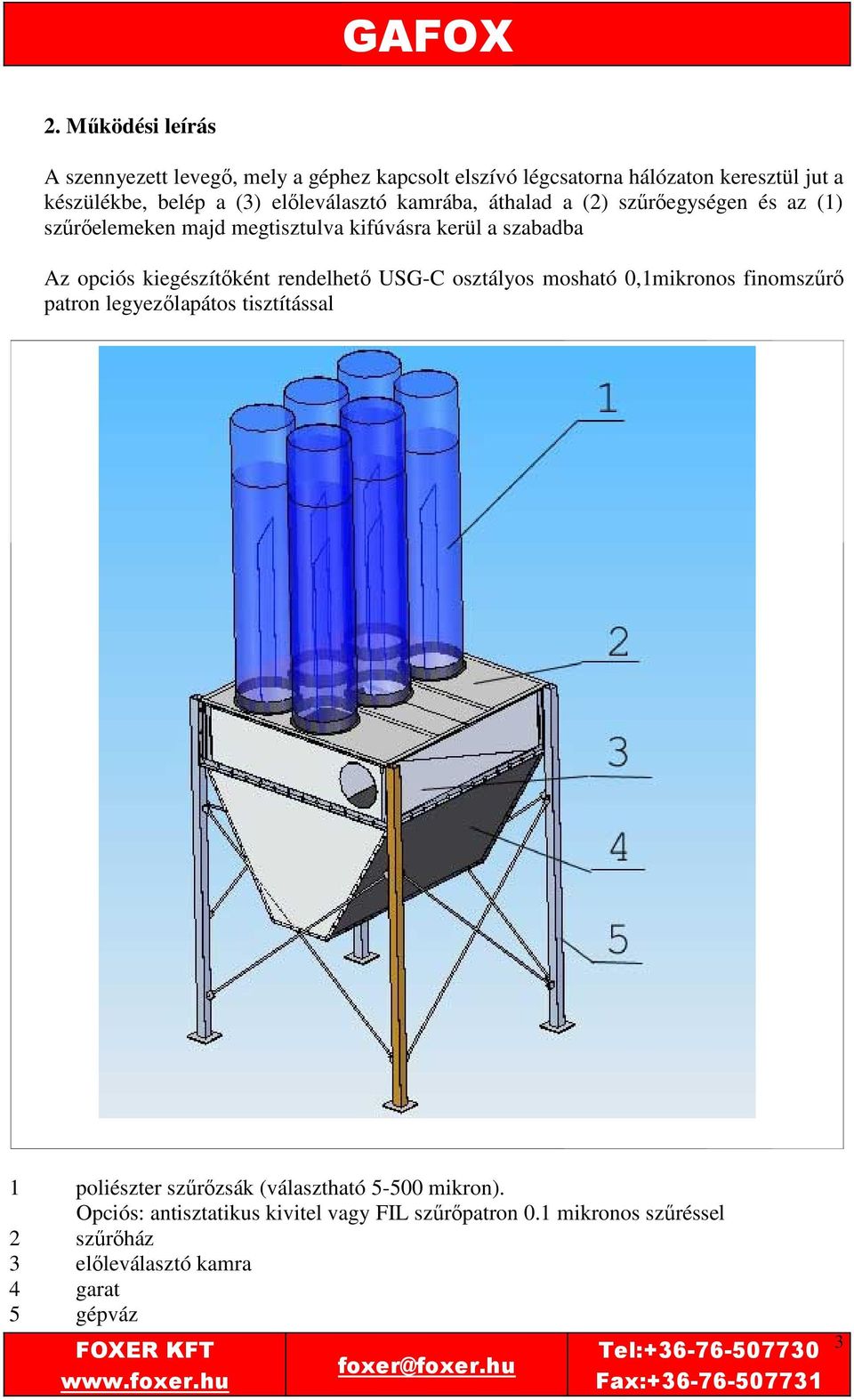

3 2. Működési leírás A szennyezett levegő, mely a géphez kapcsolt elszívó légcsatorna hálózaton keresztül jut a készülékbe, belép a (3) előleválasztó kamrába, áthalad a (2) szűrőegységen és az (1) szűrőelemeken majd megtisztulva kifúvásra kerül a szabadba Az opciós kiegészítőként rendelhető USG-C osztályos mosható 0,1mikronos finomszűrő patron legyezőlapátos tisztítással 1 poliészter szűrőzsák (választható mikron). Opciós: antisztatikus kivitel vagy FIL szűrőpatron 0.1 mikronos szűréssel 2 szűrőház 3 előleválasztó kamra 4 garat 5 gépváz 3

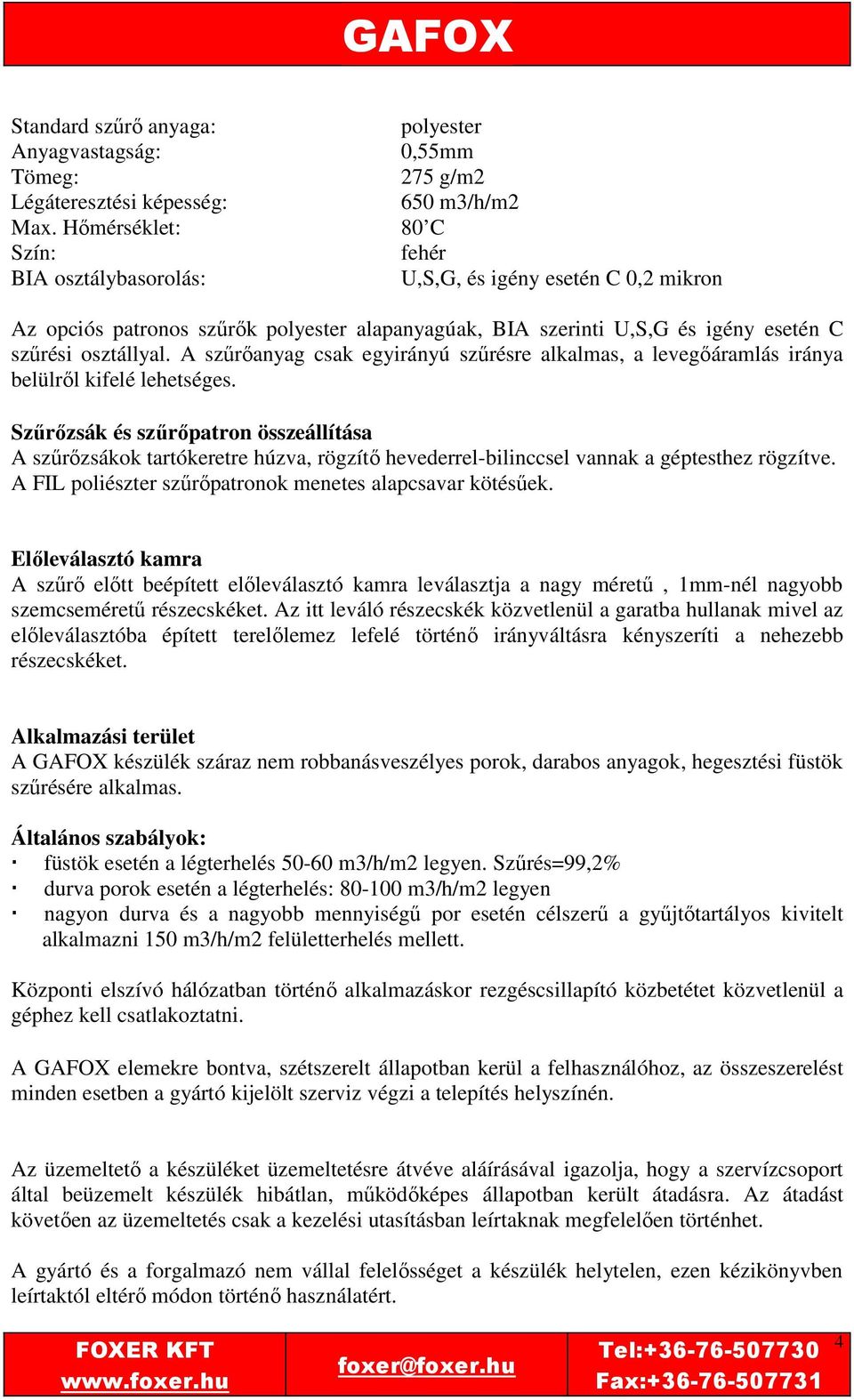

4 Standard szűrő anyaga: polyester Anyagvastagság: 0,55mm Tömeg: 275 g/m2 Légáteresztési képesség: 650 m3/h/m2 Max. Hőmérséklet: 80 C Szín: fehér BIA osztálybasorolás: U,S,G, és igény esetén C 0,2 mikron Az opciós patronos szűrők polyester alapanyagúak, BIA szerinti U,S,G és igény esetén C szűrési osztállyal. A szűrőanyag csak egyirányú szűrésre alkalmas, a levegőáramlás iránya belülről kifelé lehetséges. Szűrőzsák és szűrőpatron összeállítása A szűrőzsákok tartókeretre húzva, rögzítő hevederrel-bilinccsel vannak a géptesthez rögzítve. A FIL poliészter szűrőpatronok menetes alapcsavar kötésűek. Előleválasztó kamra A szűrő előtt beépített előleválasztó kamra leválasztja a nagy méretű, 1mm-nél nagyobb szemcseméretű részecskéket. Az itt leváló részecskék közvetlenül a garatba hullanak mivel az előleválasztóba épített terelőlemez lefelé történő irányváltásra kényszeríti a nehezebb részecskéket. Alkalmazási terület A GAFOX készülék száraz nem robbanásveszélyes porok, darabos anyagok, hegesztési füstök szűrésére alkalmas. Általános szabályok: füstök esetén a légterhelés m3/h/m2 legyen. Szűrés=99,2% durva porok esetén a légterhelés: m3/h/m2 legyen nagyon durva és a nagyobb mennyiségű por esetén célszerű a gyűjtőtartályos kivitelt alkalmazni 150 m3/h/m2 felületterhelés mellett. Központi elszívó hálózatban történő alkalmazáskor rezgéscsillapító közbetétet közvetlenül a géphez kell csatlakoztatni. A GAFOX elemekre bontva, szétszerelt állapotban kerül a felhasználóhoz, az összeszerelést minden esetben a gyártó kijelölt szerviz végzi a telepítés helyszínén. Az üzemeltető a készüléket üzemeltetésre átvéve aláírásával igazolja, hogy a szervízcsoport által beüzemelt készülék hibátlan, működőképes állapotban került átadásra. Az átadást követően az üzemeltetés csak a kezelési utasításban leírtaknak megfelelően történhet. A gyártó és a forgalmazó nem vállal felelősséget a készülék helytelen, ezen kézikönyvben leírtaktól eltérő módon történő használatért. 4

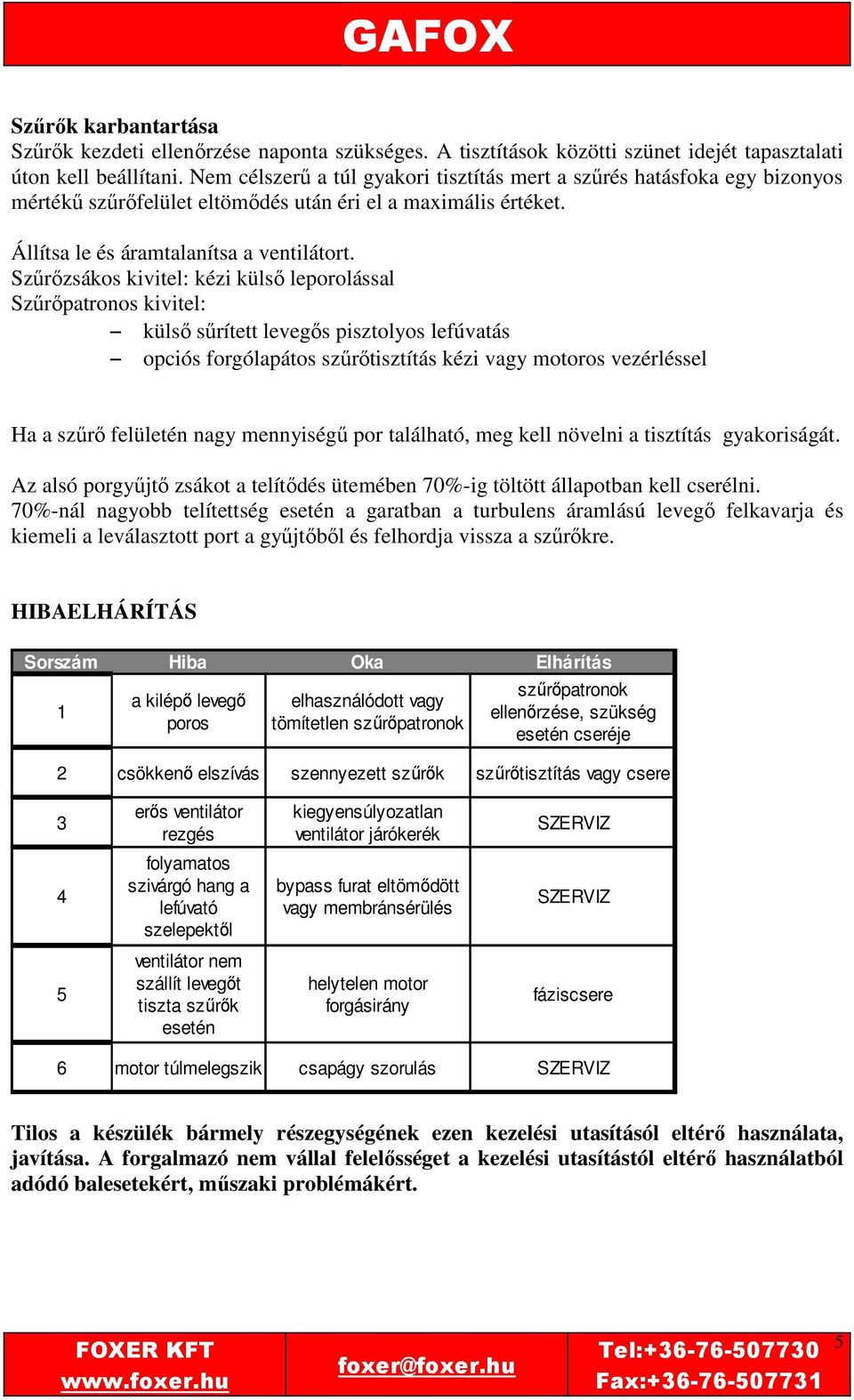

5 Szűrők karbantartása Szűrők kezdeti ellenőrzése naponta szükséges. A tisztítások közötti szünet idejét tapasztalati úton kell beállítani. Nem célszerű a túl gyakori tisztítás mert a szűrés hatásfoka egy bizonyos mértékű szűrőfelület eltömődés után éri el a maximális értéket. Állítsa le és áramtalanítsa a ventilátort. Szűrőzsákos kivitel: kézi külső leporolással Szűrőpatronos kivitel: külső sűrített levegős pisztolyos lefúvatás opciós forgólapátos szűrőtisztítás kézi vagy motoros vezérléssel Ha a szűrő felületén nagy mennyiségű por található, meg kell növelni a tisztítás gyakoriságát. Az alsó porgyűjtő zsákot a telítődés ütemében 70%-ig töltött állapotban kell cserélni. 70%-nál nagyobb telítettség esetén a garatban a turbulens áramlású levegő felkavarja és kiemeli a leválasztott port a gyűjtőből és felhordja vissza a szűrőkre. HIBAELHÁRÍTÁS Sorszám Hiba Oka Elhárítás 1 a kilépő levegő poros elhasználódott vagy tömítetlen szűrőpatronok szűrőpatronok ellenőrzése, szükség esetén cseréje 2 csökkenő elszívás szennyezett szűrők szűrőtisztítás vagy csere erős ventilátor kiegyensúlyozatlan 3 SZERVIZ rezgés ventilátor járókerék folyamatos 4 szivárgó hang a bypass furat eltömődött lefúvató vagy membránsérülés SZERVIZ szelepektől ventilátor nem 5 szállít levegőt helytelen motor tiszta szűrők forgásirány fáziscsere esetén 6 motor túlmelegszik csapágy szorulás SZERVIZ Tilos a készülék bármely részegységének ezen kezelési utasításól eltérő használata, javítása. A forgalmazó nem vállal felelősséget a kezelési utasítástól eltérő használatból adódó balesetekért, műszaki problémákért. 5

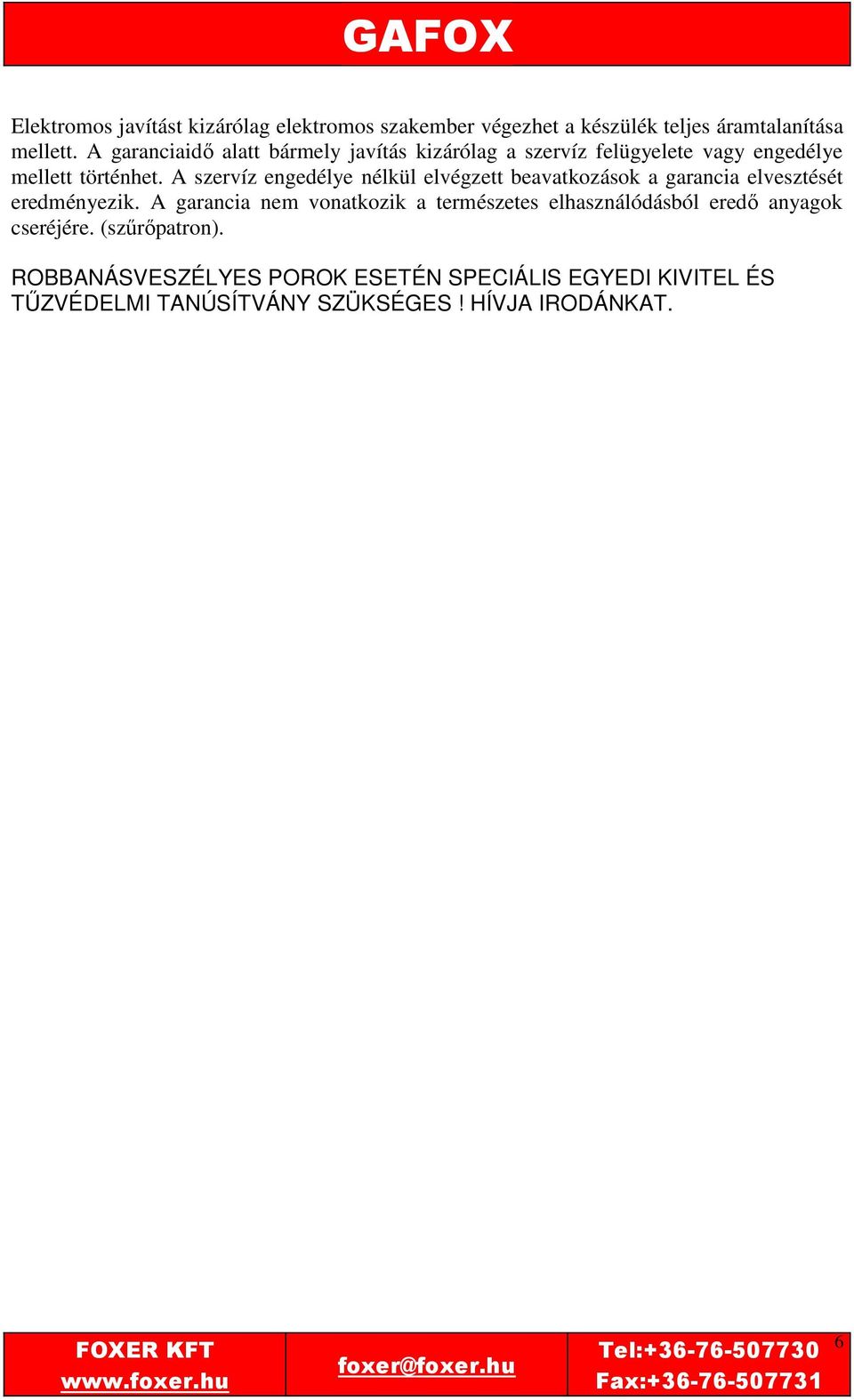

6 Elektromos javítást kizárólag elektromos szakember végezhet a készülék teljes áramtalanítása mellett. A garanciaidő alatt bármely javítás kizárólag a szervíz felügyelete vagy engedélye mellett történhet. A szervíz engedélye nélkül elvégzett beavatkozások a garancia elvesztését eredményezik. A garancia nem vonatkozik a természetes elhasználódásból eredő anyagok cseréjére. (szűrőpatron). ROBBANÁSVESZÉLYES POROK ESETÉN SPECIÁLIS EGYEDI KIVITEL ÉS TŰZVÉDELMI TANÚSÍTVÁNY SZÜKSÉGES! HÍVJA IRODÁNKAT. 6
