1 CAD-CAM-CAE Példatár A példa megnevezése: A példa száma: A példa szintje: CAx rendszer: Kapcsolódó TÁMOP tananyag: A feladat rövid leírása: A21/C CAD elemtárak használata ÓE- A21/C alap közepes haladó rendszerfüggetlen CAD Internetes elemtárak használata, pneumatikus és egyéb elemek kiválasztása, CAD modellek letöltése. 1. A feladat megfogalmazása: A) Válasszon pneumatikus munkahengert és 3/2-es útszelepet az SMC internetes ( ) katalógusból! B) Válasszon pneumatikus megfogót a FESTO internetes ( ) katalógusából! C) Válasszon formalapot, formabetétet és vezetı oszlopokat a Meusburger cég internetes ( katalógusából! D) Válasszon görgıt a Tente internetes ( katalógusából! 2. A megoldás lépései: 1

A feladat megfogalmazása: A) Válasszon pneumatikus munkahengert és 3/2-es útszelepet az SMC internetes (www.smc.hu ) katalógusból! B) Válasszon pneumatikus megfogót a FESTO internetes (www.

2 C) MEUSBURGER szerszámelem katalógus A Meusburger cég mőanyag fröccsöntı szerszámokhoz gyárt készre munkált elemeket, melyek szerelésre kész állapotban kerülnek szállításra. A termékeik a honlapukon ( megtalálható online vagy telepíthetı katalógus segítségével könnyen kiválaszthatók, és a CAD modellek letölthetık. Formalapok kiválasztása a megfelelı méret kiválasztásával kezdıdik, melyet elızetes számításokkal határozhatunk meg. Esetünkben egy 196x246 mérető, formabetéttartó lapot kell választanunk. Jelöljük ki a megfelelı méretet, és kattintsunk a mérettábla alatti felsı ikonra. 2

com) megtalálható online vagy telepíthetı katalógus segítségével könnyen kiválaszthatók, és a CAD modellek letölthetık.

3 A gördíthetı menüben válasszuk ki az F53 típusú betétfészekkel gyártott lapot. A táblázatból ki kell választanunk a szükséges lapvastagságot (S=56 mm) és a szükséges zseb mélységet (T=2 mm). A táblázat további oszlopai az elérhetı anyagminıségeket mutatják, mi az at választjuk. A mezıre kétszer rákattintva a lap felkerül a darabjegyzékre (BOM). A mezıben lévı szám az alkatrész árát mutatja -ban. 3

(T=2 mm). A táblázat további oszlopai az elérhetı anyagminıségeket mutatják, mi az 1.

4 A CAD modell letöltéséhez jelöljük be a darabjegyzék CAD jelölıdobozát, majd kattintsunk a CAD transfer ikonra. 4

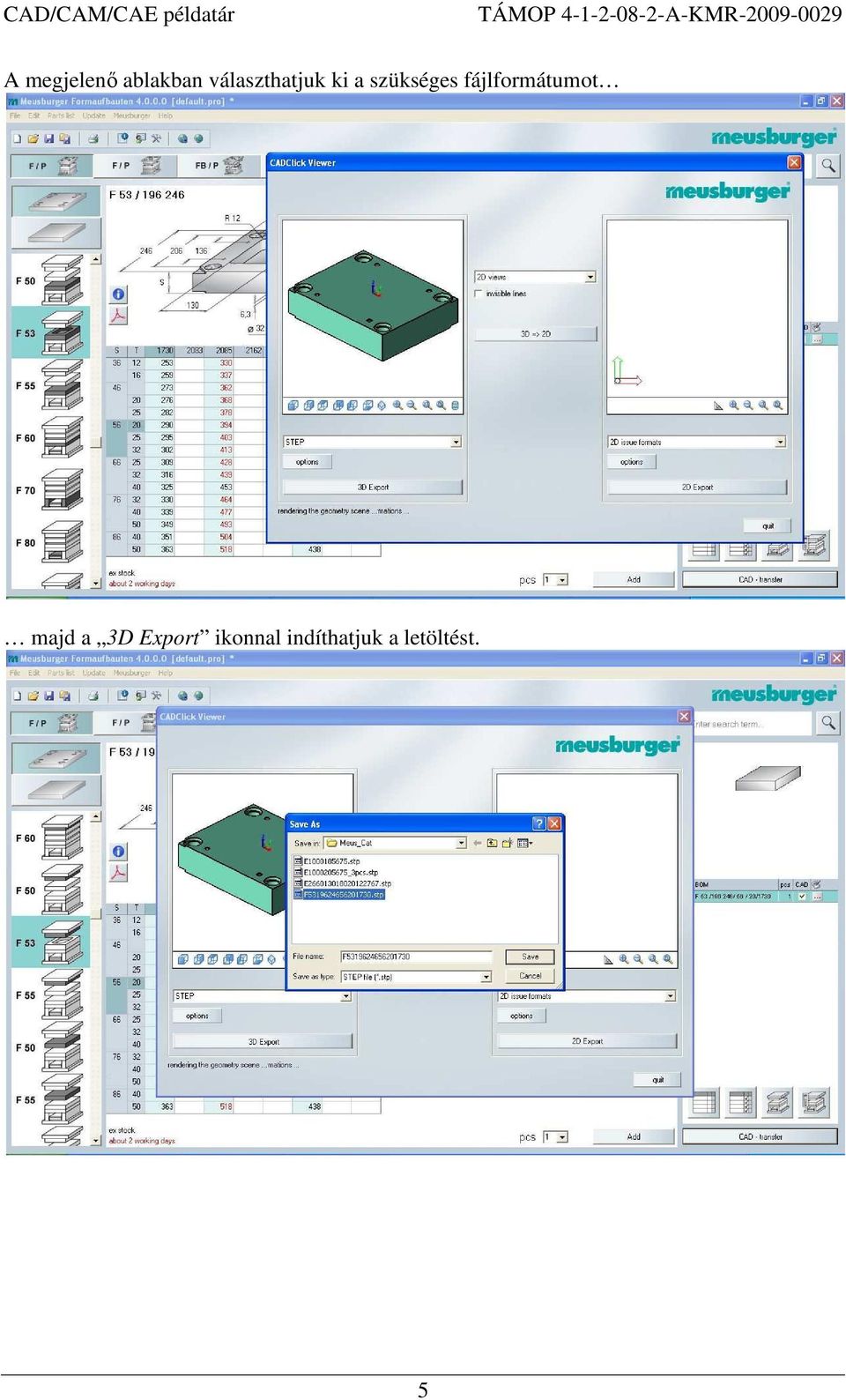

5 A megjelenı ablakban választhatjuk ki a szükséges fájlformátumot majd a 3D Export ikonnal indíthatjuk a letöltést. 5

6 A betéttartó lapba illeszkedı formabetétet, mely majd további megmunkálásokat igényel a formafelületek kialakítására, az E normáliák között találjuk meg (E2660). Meg kell adnunk a befoglaló méreteit (B, L), a vastagságát és az anyagát. Dupla kattintással adhatjuk a darabjegyzékhez. 6

7 A letöltés folyamata azonos az elızıekben ismertetettel. A vezetı oszlopok szintén az E normáliák között találhatók (E1000). 7

8 A kiválasztásnál figyelembe kell venni a betéttartó lap furat átmérıjét (d 1 =26 mm), a lap vastagságát (l 1 =56 mm) és meg kell határozni a vezetı rész hosszát, mely a szembe lévı formalap vastagságával van összefüggésben (esetünkben l 2 =75 mm). Négy vezetıoszlopra van szükségünk, melyek közül 3 egyforma, a negyedik átmérıje kisebb, hogy a szerszámot ne lehessen fordítva összeszerelni. A CAD modell letöltése megegyezik a korábbiakkal. A kétféle oszlopból 1-1 darabot érdemes kiválasztani a letöltéshez, különben egy modellben lesz a 3 egyforma vezetıoszlop. A letöltött modelleket CAD rendszerbe beolvasva összeépíthetjük a szerszámunkat. A képeken a Pro/Engineer WF 4 látható. A bázis alkatrész a betéttartó lap, 8

Négy vezetıoszlopra van szükségünk, melyek közül 3 egyforma, a negyedik átmérıje kisebb, hogy a szerszámot ne lehessen fordítva összeszerelni.

9 melybe beszereljük a betétet és a vezetı oszlopokat. 9

10 A piros szín jelzi a kisebb oszlop átmérıt. 10

11 Wizard használata A katalógusban a mérettábla alatti alsó ikonra kattintva a teljes szerszámházat egy folyamatban választhatjuk ki. Ekkor nem kell az egyes elemeket külön-külön összeválogatni, hanem az egyes elemeket egymás után, egy folyamatban definiálhatjuk. A katalógus számos konstrukciós variációt ajánl fel a felhasználónak, így a szokásos szerszámház elrendezések könnyen felépíthetık. 11

Ekkor nem kell az egyes elemeket külön-külön összeválogatni, hanem az egyes elemeket egymás után,

12 A szerszámház felépítése után az egyes lapok méretét kell megadni. Felfogólap: 12

13 Fröccsoldali betéttartó lap: Távtartó lap: 13

14 Kilökı lapok: Kilökés oldali felfogólap: 14

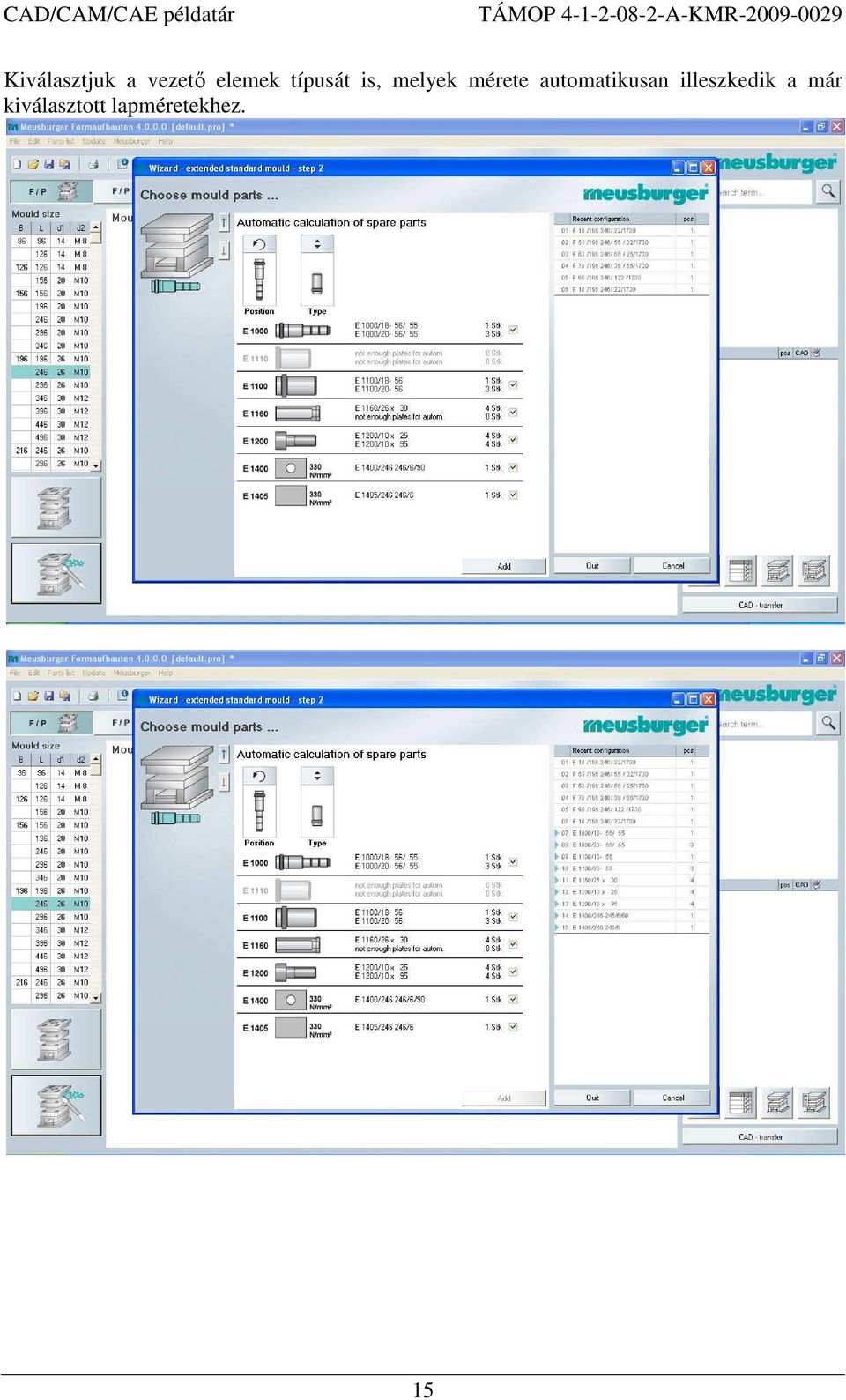

15 Kiválasztjuk a vezetı elemek típusát is, melyek mérete automatikusan illeszkedik a már kiválasztott lapméretekhez. 15

16 A komplett darabjegyzéket kijelölve egyben letölthetı a szerszámház teljes CAD modellje. 16

17 CAD rendszerbe beolvasva megjelenik a teljes összeállítási modell. 17

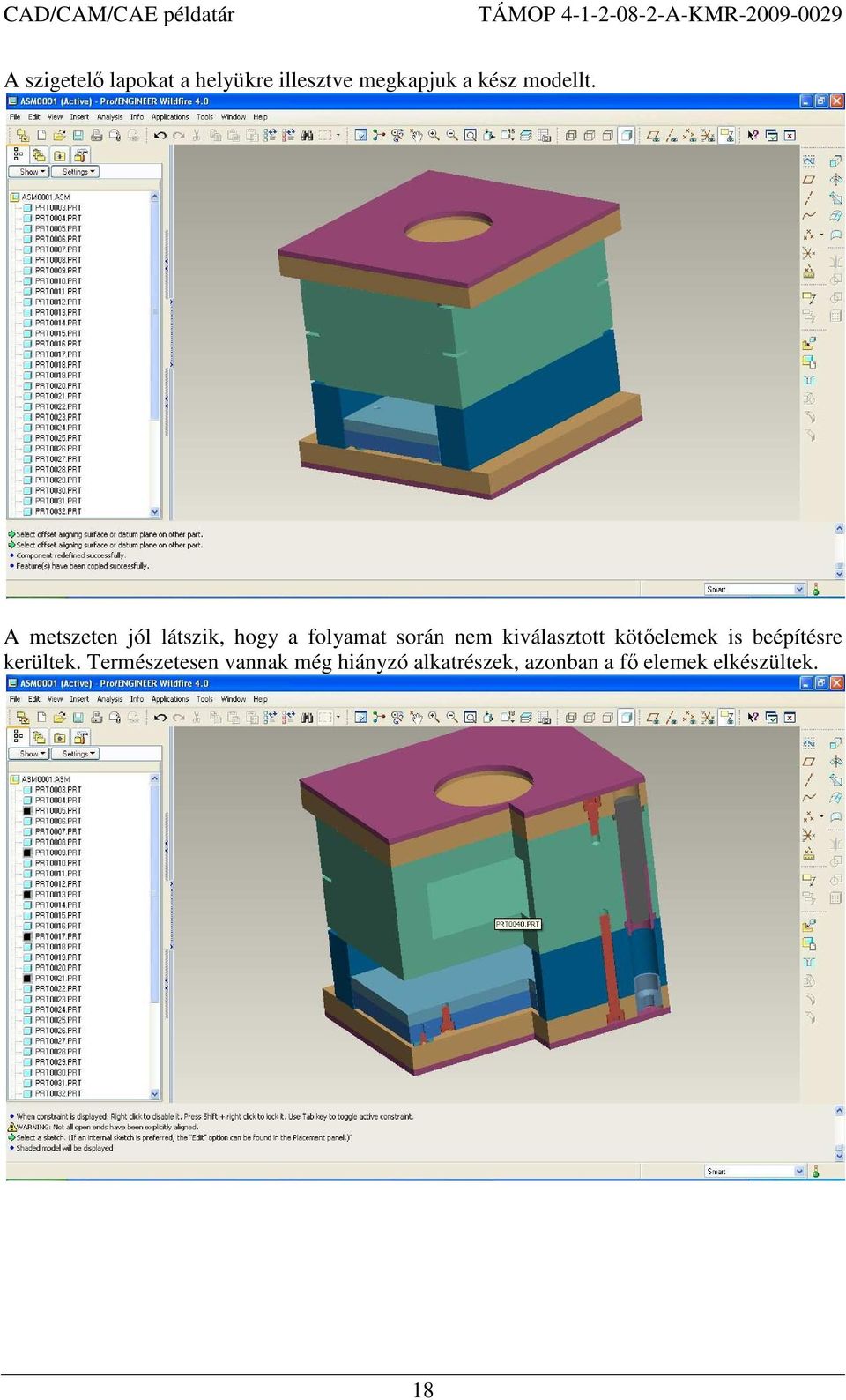

18 A szigetelı lapokat a helyükre illesztve megkapjuk a kész modellt. A metszeten jól látszik, hogy a folyamat során nem kiválasztott kötıelemek is beépítésre kerültek. Természetesen vannak még hiányzó alkatrészek, azonban a fı elemek elkészültek. 18
