1 Felhasználói Kézikönyv 150Mbps vezeték nélküli, N típusú, AP/ Ismétlő / router kliens WF2411

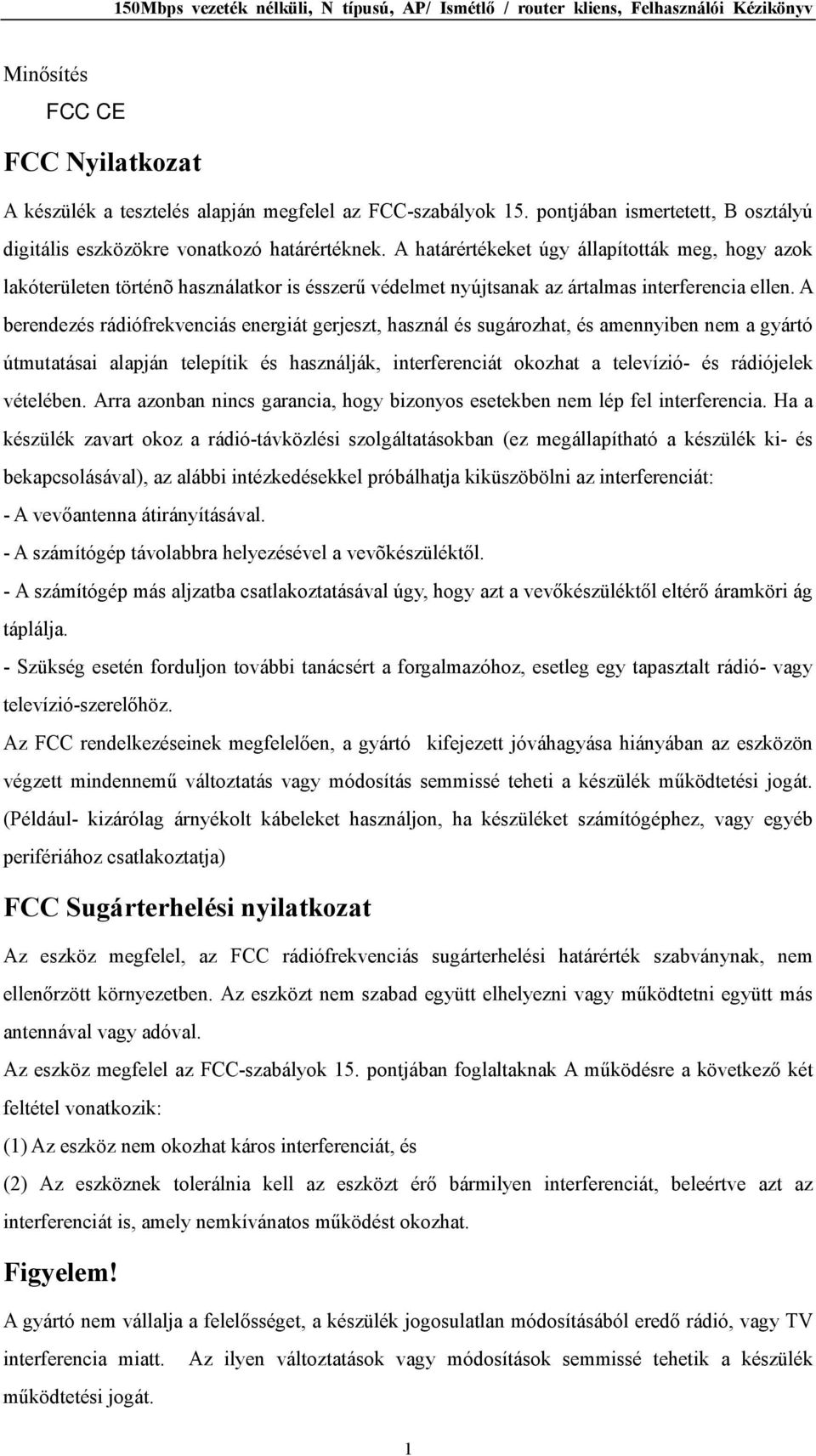

2 Minősítés FCC CE FCC Nyilatkozat A készülék a tesztelés alapján megfelel az FCC-szabályok 15. pontjában ismertetett, B osztályú digitális eszközökre vonatkozó határértéknek. A határértékeket úgy állapították meg, hogy azok lakóterületen történõ használatkor is ésszerű védelmet nyújtsanak az ártalmas interferencia ellen. A berendezés rádiófrekvenciás energiát gerjeszt, használ és sugározhat, és amennyiben nem a gyártó útmutatásai alapján telepítik és használják, interferenciát okozhat a televízió- és rádiójelek vételében. Arra azonban nincs garancia, hogy bizonyos esetekben nem lép fel interferencia. Ha a készülék zavart okoz a rádió-távközlési szolgáltatásokban (ez megállapítható a készülék ki- és bekapcsolásával), az alábbi intézkedésekkel próbálhatja kiküszöbölni az interferenciát: - A vevőantenna átirányításával. - A számítógép távolabbra helyezésével a vevõkészüléktől. - A számítógép más aljzatba csatlakoztatásával úgy, hogy azt a vevőkészüléktől eltérő áramköri ág táplálja. - Szükség esetén forduljon további tanácsért a forgalmazóhoz, esetleg egy tapasztalt rádió- vagy televízió-szerelőhöz. Az FCC rendelkezéseinek megfelelően, a gyártó kifejezett jóváhagyása hiányában az eszközön végzett mindennemű változtatás vagy módosítás semmissé teheti a készülék működtetési jogát. (Például- kizárólag árnyékolt kábeleket használjon, ha készüléket számítógéphez, vagy egyéb perifériához csatlakoztatja) FCC Sugárterhelési nyilatkozat Az eszköz megfelel, az FCC rádiófrekvenciás sugárterhelési határérték szabványnak, nem ellenőrzött környezetben. Az eszközt nem szabad együtt elhelyezni vagy működtetni együtt más antennával vagy adóval. Az eszköz megfelel az FCC-szabályok 15. pontjában foglaltaknak A működésre a következő két feltétel vonatkozik: (1) Az eszköz nem okozhat káros interferenciát, és (2) Az eszköznek tolerálnia kell az eszközt érő bármilyen interferenciát, beleértve azt az interferenciát is, amely nemkívánatos működést okozhat. Figyelem! A gyártó nem vállalja a felelősséget, a készülék jogosulatlan módosításából eredő rádió, vagy TV interferencia miatt. működtetési jogát. Az ilyen változtatások vagy módosítások semmissé tehetik a készülék 1

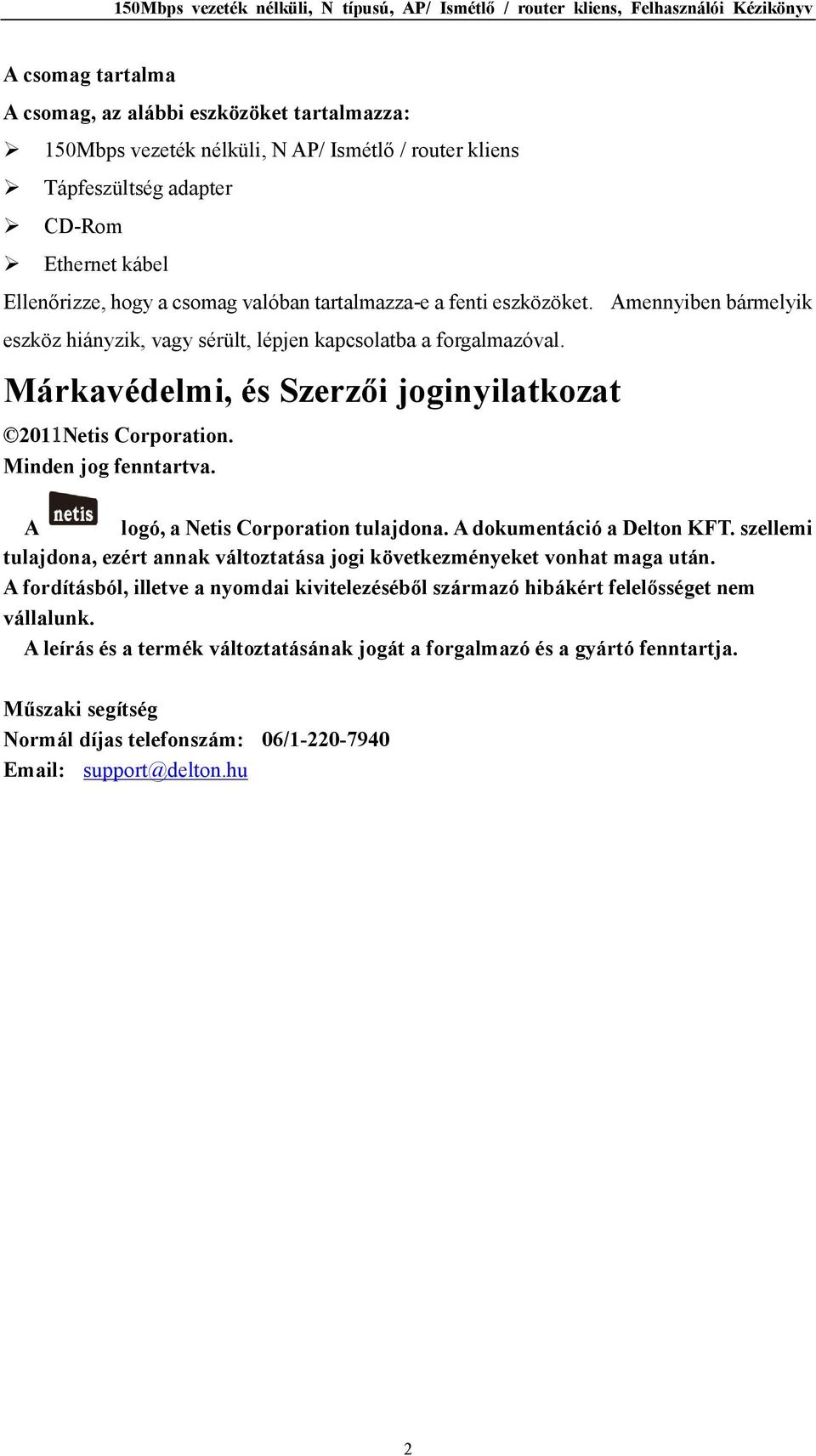

3 A csomag tartalma A csomag, az alábbi eszközöket tartalmazza: 150Mbps vezeték nélküli, N AP/ Ismétlő / router kliens Tápfeszültség adapter CD-Rom Ethernet kábel Ellenőrizze, hogy a csomag valóban tartalmazza-e a fenti eszközöket. Amennyiben bármelyik eszköz hiányzik, vagy sérült, lépjen kapcsolatba a forgalmazóval. Márkavédelmi, és Szerzői joginyilatkozat 2011Netis Corporation. Minden jog fenntartva. A logó, a Netis Corporation tulajdona. A dokumentáció a Delton KFT. szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezéséből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. Műszaki segítség Normál díjas telefonszám: 06/ support@delton.hu 2

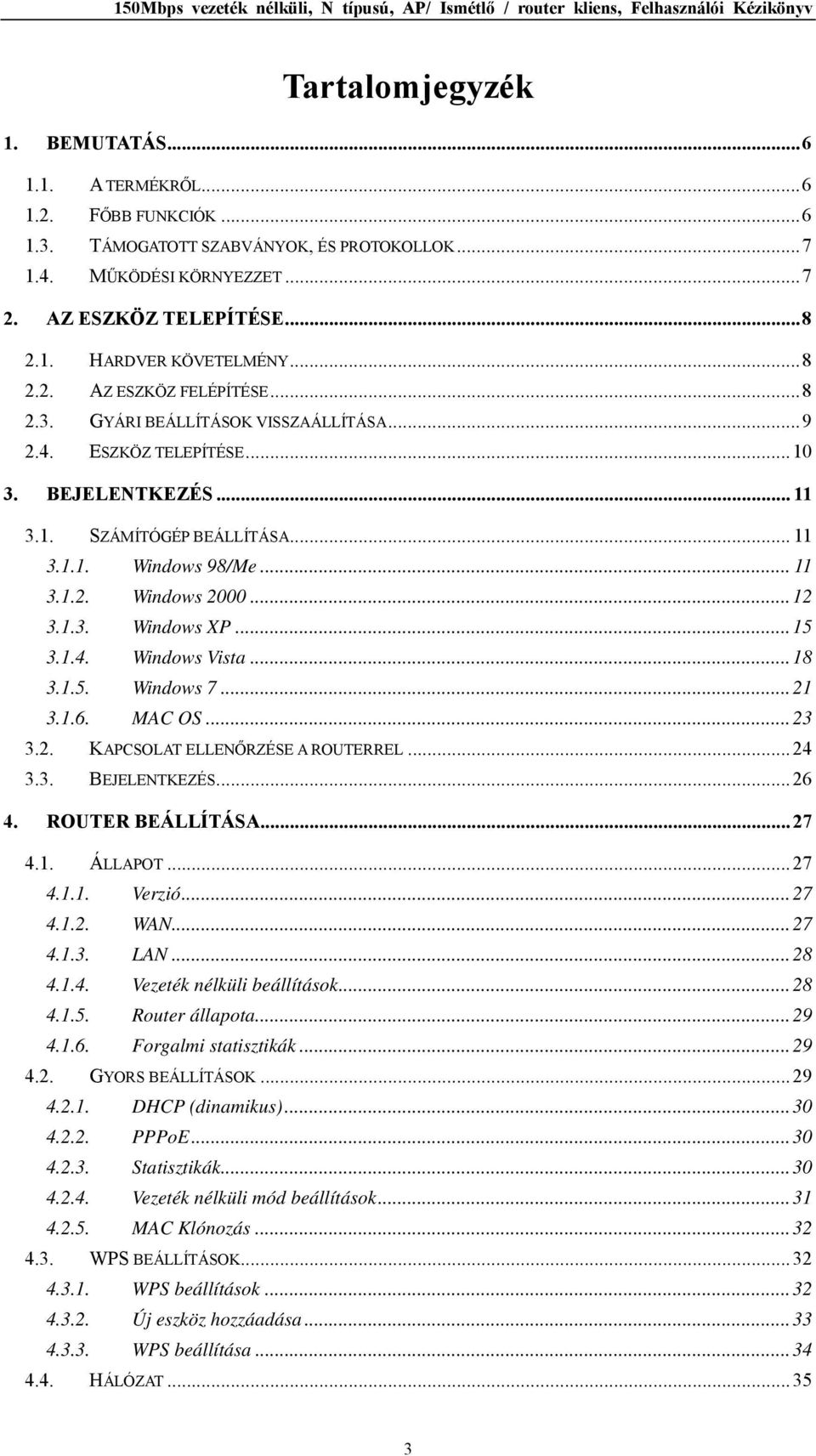

4 Tartalomjegyzék 1. BEMUTATÁS A TERMÉKRŐL FŐBB FUNKCIÓK TÁMOGATOTT SZABVÁNYOK, ÉS PROTOKOLLOK MŰKÖDÉSI KÖRNYEZZET AZ ESZKÖZ TELEPÍTÉSE HARDVER KÖVETELMÉNY AZ ESZKÖZ FELÉPÍTÉSE GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA ESZKÖZ TELEPÍTÉSE BEJELENTKEZÉS SZÁMÍTÓGÉP BEÁLLÍTÁSA Windows 98/Me Windows Windows XP Windows Vista Windows MAC OS KAPCSOLAT ELLENŐRZÉSE A ROUTERREL BEJELENTKEZÉS ROUTER BEÁLLÍTÁSA ÁLLAPOT Verzió WAN LAN Vezeték nélküli beállítások Router állapota Forgalmi statisztikák GYORS BEÁLLÍTÁSOK DHCP (dinamikus) PPPoE Statisztikák Vezeték nélküli mód beállítások MAC Klónozás WPS BEÁLLÍTÁSOK WPS beállítások Új eszköz hozzáadása WPS beállítása HÁLÓZAT

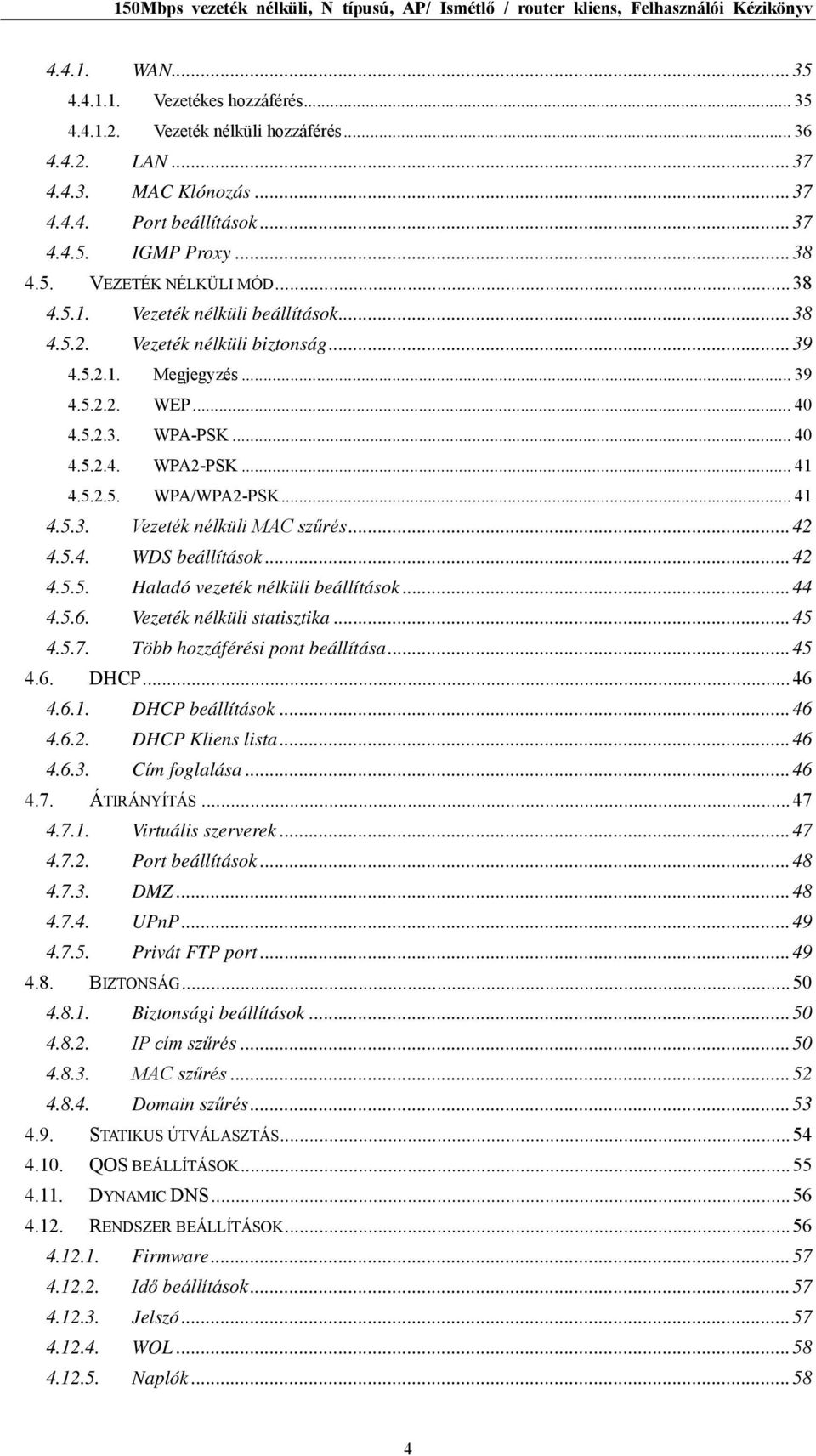

5 WAN Vezetékes hozzáférés Vezeték nélküli hozzáférés LAN MAC Klónozás Port beállítások IGMP Proxy VEZETÉK NÉLKÜLI MÓD Vezeték nélküli beállítások Vezeték nélküli biztonság Megjegyzés WEP WPA-PSK WPA2-PSK WPA/WPA2-PSK Vezeték nélküli MAC szűrés WDS beállítások Haladó vezeték nélküli beállítások Vezeték nélküli statisztika Több hozzáférési pont beállítása DHCP DHCP beállítások DHCP Kliens lista Cím foglalása ÁTIRÁNYÍTÁS Virtuális szerverek Port beállítások DMZ UPnP Privát FTP port BIZTONSÁG Biztonsági beállítások IP cím szűrés MAC szűrés Domain szűrés STATIKUS ÚTVÁLASZTÁS QOS BEÁLLÍTÁSOK DYNAMIC DNS RENDSZER BEÁLLÍTÁSOK Firmware Idő beállítások Jelszó WOL Naplók

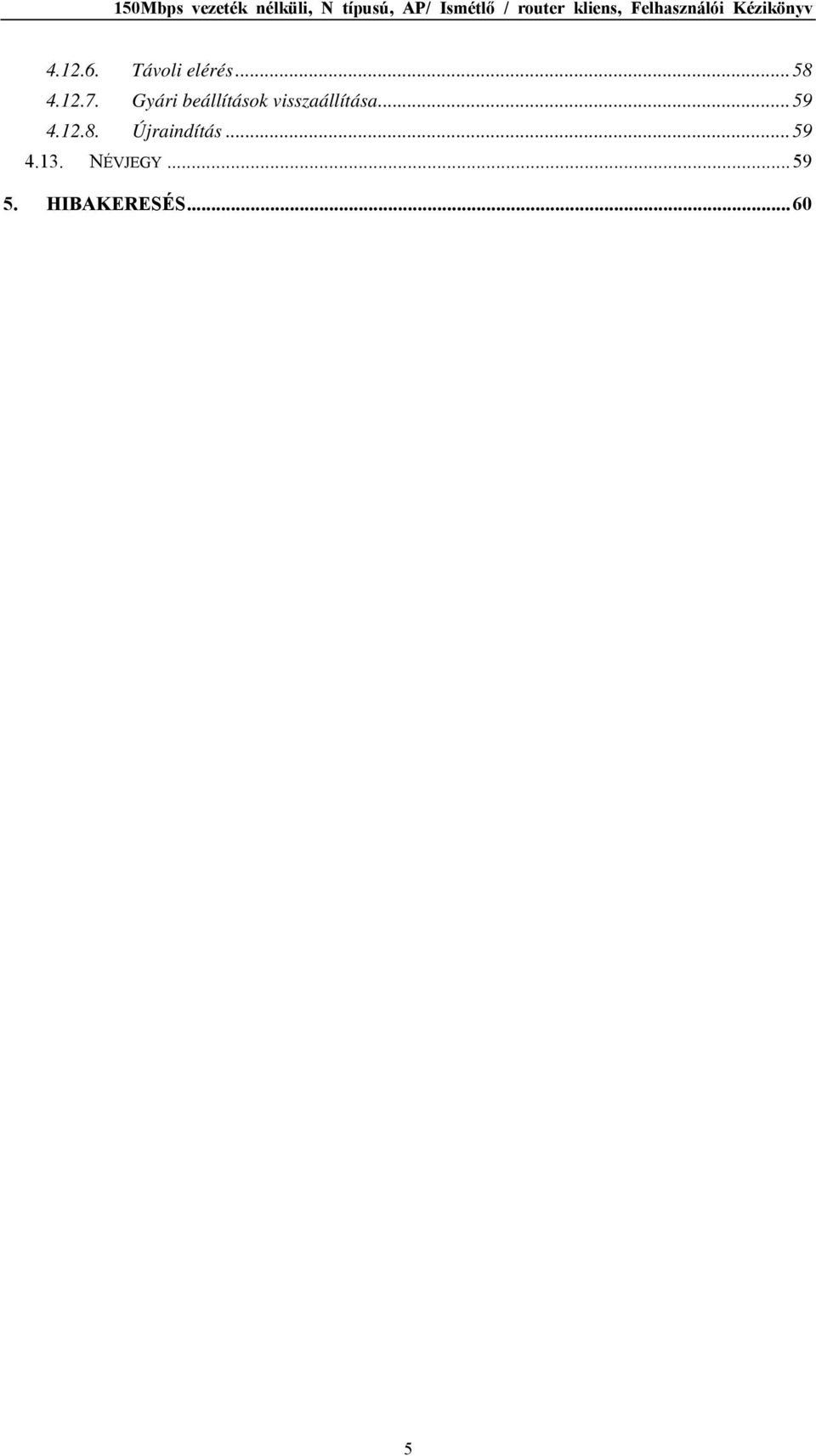

6 Távoli elérés Gyári beállítások visszaállítása Újraindítás NÉVJEGY HIBAKERESÉS

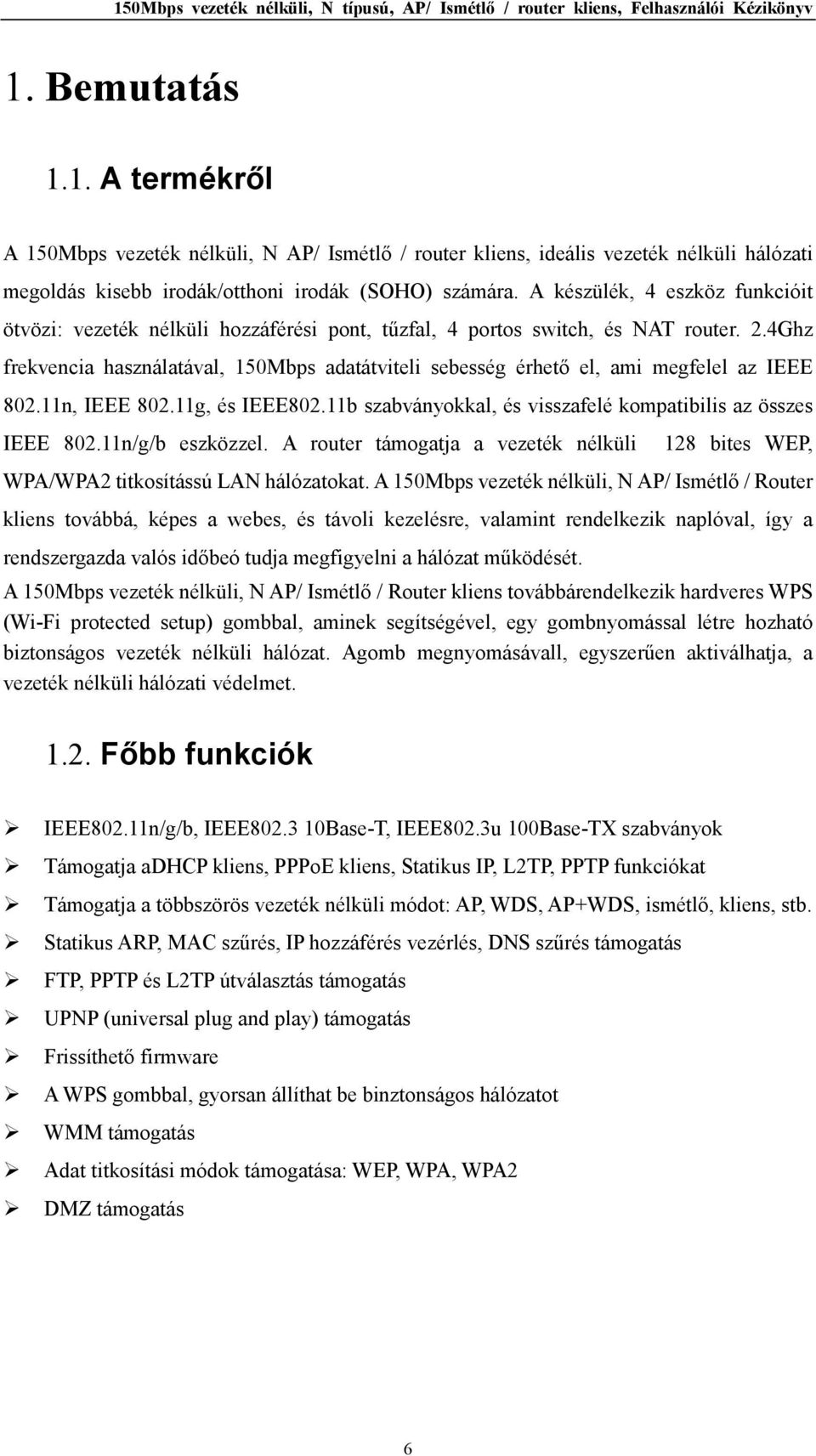

7 1. Bemutatás 1.1. A termékről A 150Mbps vezeték nélküli, N AP/ Ismétlő / router kliens, ideális vezeték nélküli hálózati megoldás kisebb irodák/otthoni irodák (SOHO) számára. A készülék, 4 eszköz funkcióit ötvözi: vezeték nélküli hozzáférési pont, tűzfal, 4 portos switch, és NAT router. 2.4Ghz frekvencia használatával, 150Mbps adatátviteli sebesség érhető el, ami megfelel az IEEE n, IEEE g, és IEEE802.11b szabványokkal, és visszafelé kompatibilis az összes IEEE n/g/b eszközzel. A router támogatja a vezeték nélküli 128 bites WEP, WPA/WPA2 titkosítássú LAN hálózatokat. A 150Mbps vezeték nélküli, N AP/ Ismétlő / Router kliens továbbá, képes a webes, és távoli kezelésre, valamint rendelkezik naplóval, így a rendszergazda valós időbeó tudja megfigyelni a hálózat működését. A 150Mbps vezeték nélküli, N AP/ Ismétlő / Router kliens továbbárendelkezik hardveres WPS (Wi-Fi protected setup) gombbal, aminek segítségével, egy gombnyomással létre hozható biztonságos vezeték nélküli hálózat. Agomb megnyomásávall, egyszerűen aktiválhatja, a vezeték nélküli hálózati védelmet Főbb funkciók IEEE802.11n/g/b, IEEE Base-T, IEEE802.3u 100Base-TX szabványok Támogatja adhcp kliens, PPPoE kliens, Statikus IP, L2TP, PPTP funkciókat Támogatja a többszörös vezeték nélküli módot: AP, WDS, AP+WDS, ismétlő, kliens, stb. Statikus ARP, MAC szűrés, IP hozzáférés vezérlés, DNS szűrés támogatás FTP, PPTP és L2TP útválasztás támogatás UPNP (universal plug and play) támogatás Frissíthető firmware A WPS gombbal, gyorsan állíthat be binztonságos hálózatot WMM támogatás Adat titkosítási módok támogatása: WEP, WPA, WPA2 DMZ támogatás 6

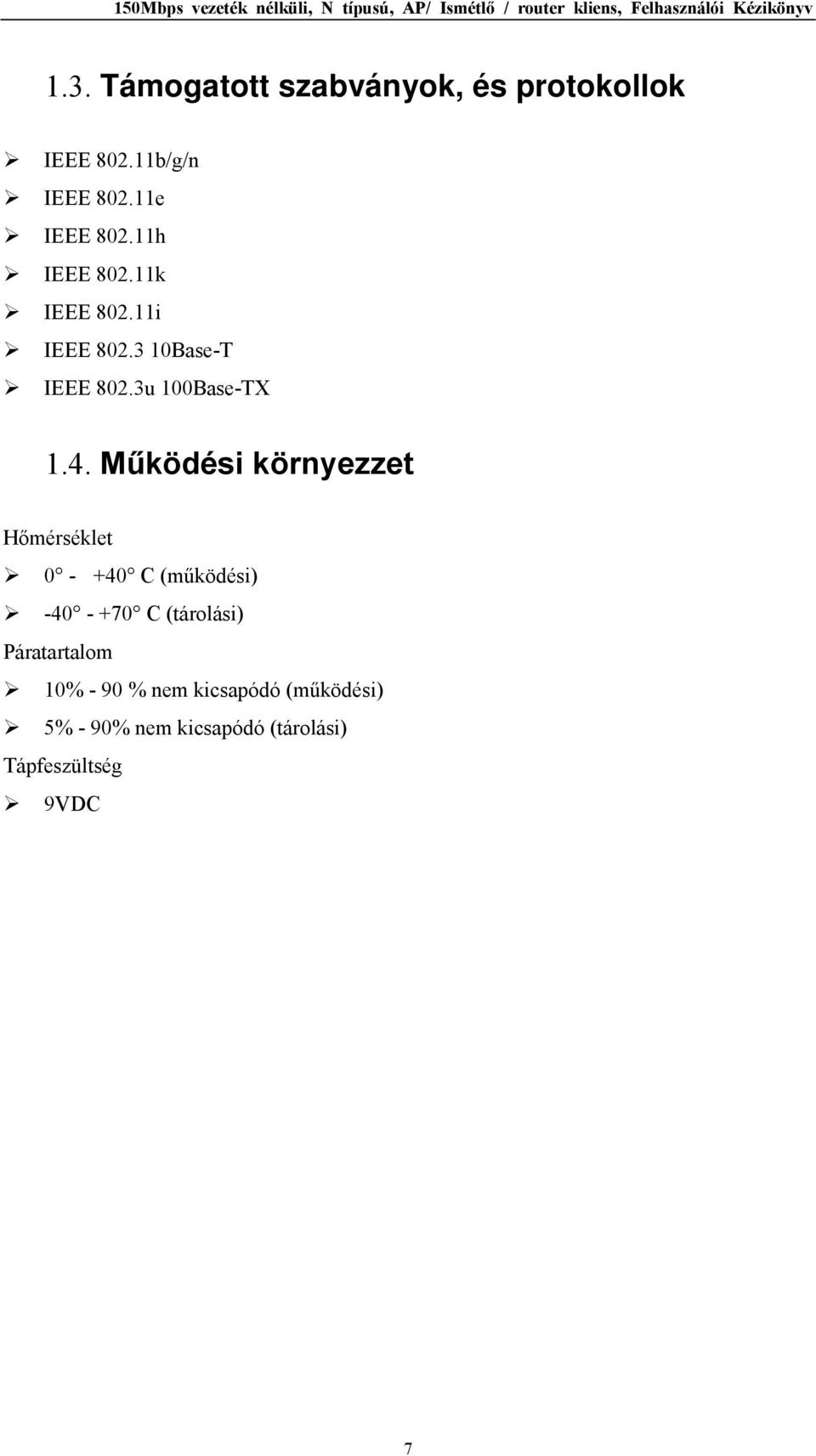

8 1.3. Támogatott szabványok, és protokollok IEEE b/g/n IEEE e IEEE h IEEE k IEEE i IEEE Base-T IEEE 802.3u 100Base-TX 1.4. Működési környezzet Hőmérséklet C (működési) C (tárolási) Páratartalom 10% - 90 % nem kicsapódó (működési) 5% - 90% nem kicsapódó (tárolási) Tápfeszültség 9VDC 7

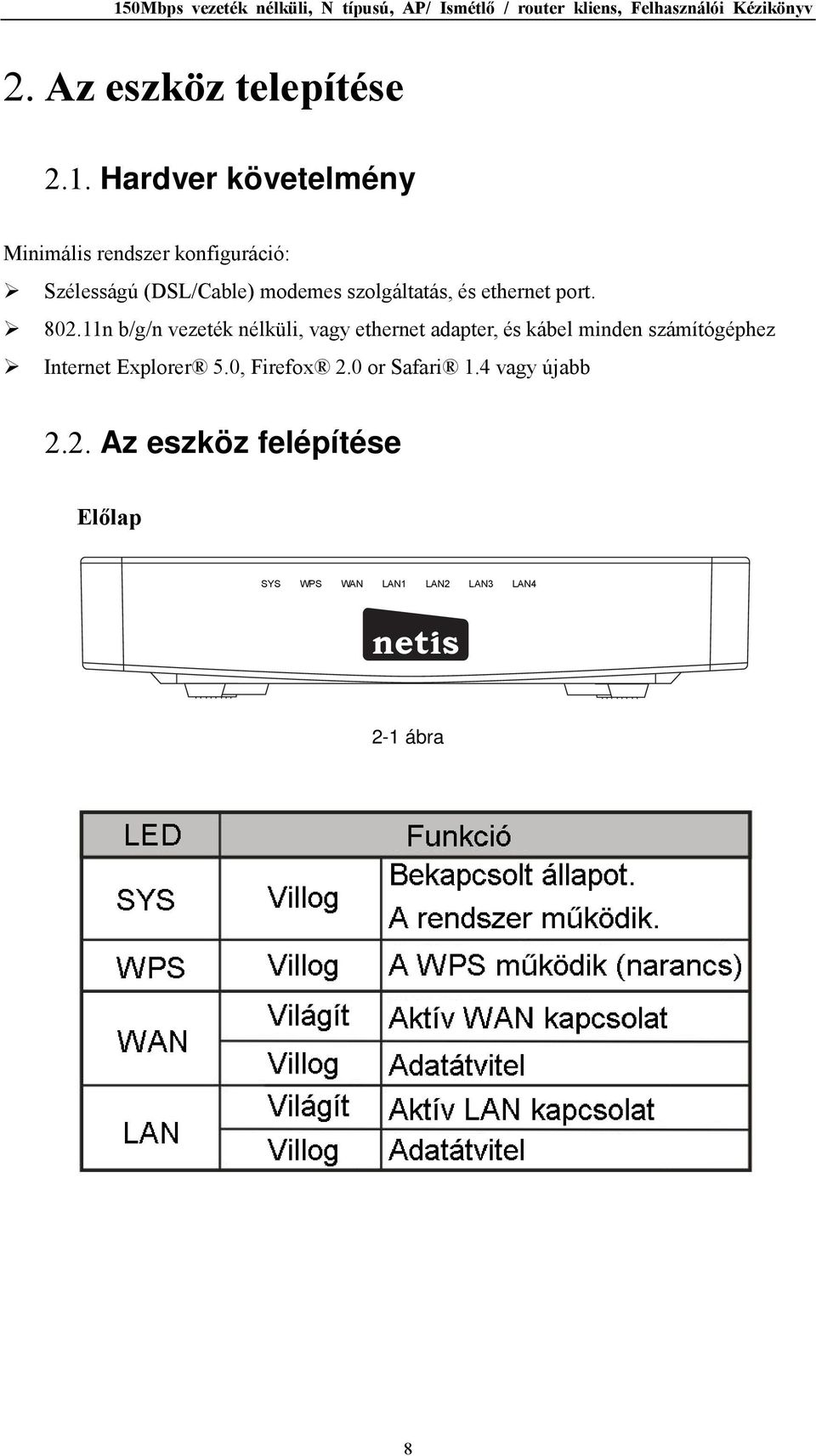

9 2. Az eszköz telepítése 2.1. Hardver követelmény Minimális rendszer konfiguráció: Szélesságú (DSL/Cable) modemes szolgáltatás, és ethernet port n b/g/n vezeték nélküli, vagy ethernet adapter, és kábel minden számítógéphez Internet Explorer 5.0, Firefox 2.0 or Safari 1.4 vagy újabb 2.2. Az eszköz felépítése Előlap SYS WPS WAN LAN1 LAN2 LAN3 LAN4 2-1 ábra 8

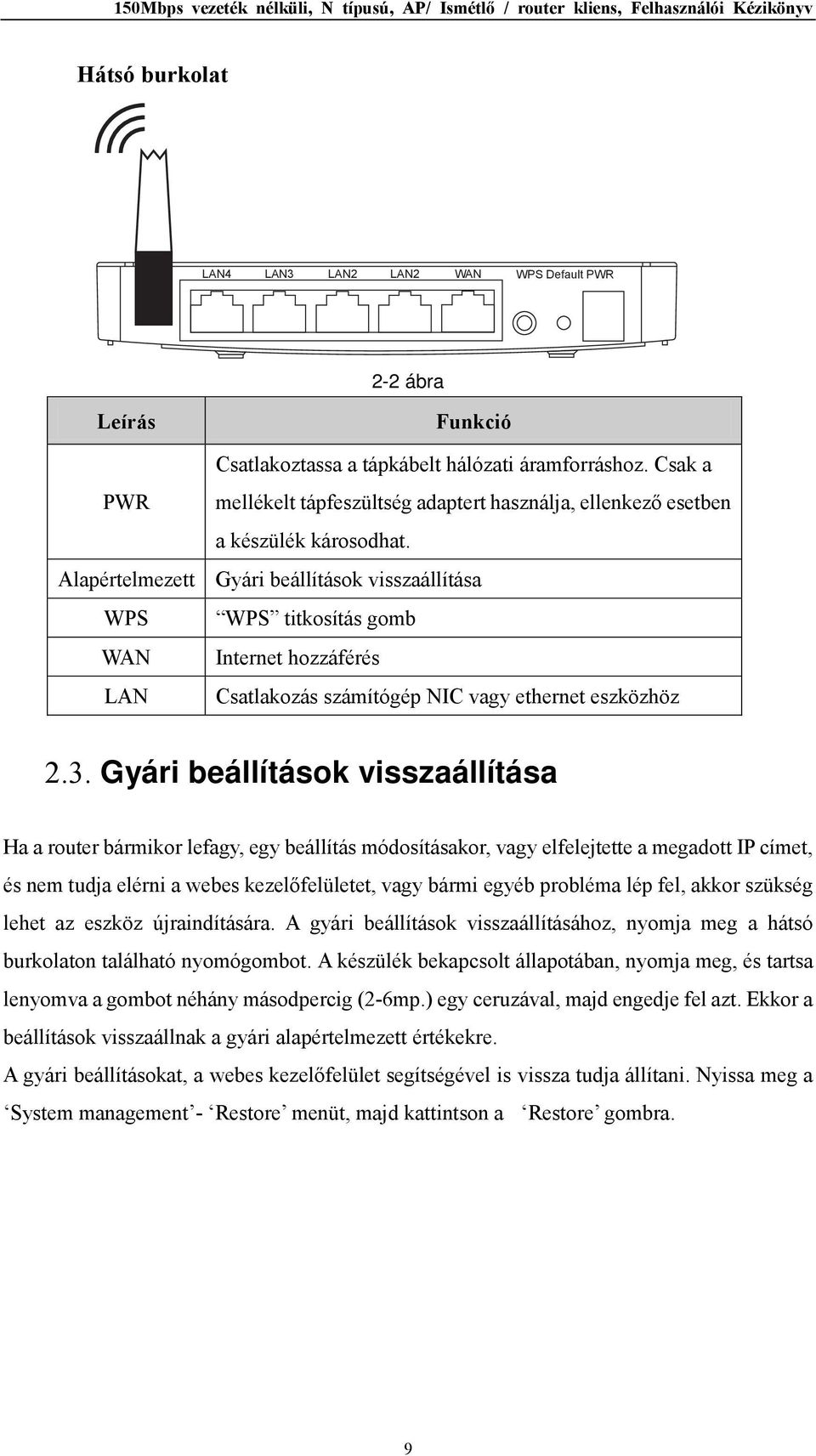

10 Hátsó burkolat LAN4 LAN3 LAN2 LAN2 WAN WPS Default PWR 2-2 ábra Leírás Funkció Csatlakoztassa a tápkábelt hálózati áramforráshoz. Csak a PWR mellékelt tápfeszültség adaptert használja, ellenkező esetben a készülék károsodhat. Alapértelmezett Gyári beállítások visszaállítása WPS WPS titkosítás gomb WAN Internet hozzáférés LAN Csatlakozás számítógép NIC vagy ethernet eszközhöz 2.3. Gyári beállítások visszaállítása Ha a router bármikor lefagy, egy beállítás módosításakor, vagy elfelejtette a megadott IP címet, és nem tudja elérni a webes kezelőfelületet, vagy bármi egyéb probléma lép fel, akkor szükség lehet az eszköz újraindítására. A gyári beállítások visszaállításához, nyomja meg a hátsó burkolaton található nyomógombot. A készülék bekapcsolt állapotában, nyomja meg, és tartsa lenyomva a gombot néhány másodpercig (2-6mp.) egy ceruzával, majd engedje fel azt. Ekkor a beállítások visszaállnak a gyári alapértelmezett értékekre. A gyári beállításokat, a webes kezelőfelület segítségével is vissza tudja állítani. Nyissa meg a System management - Restore menüt, majd kattintson a Restore gombra. 9

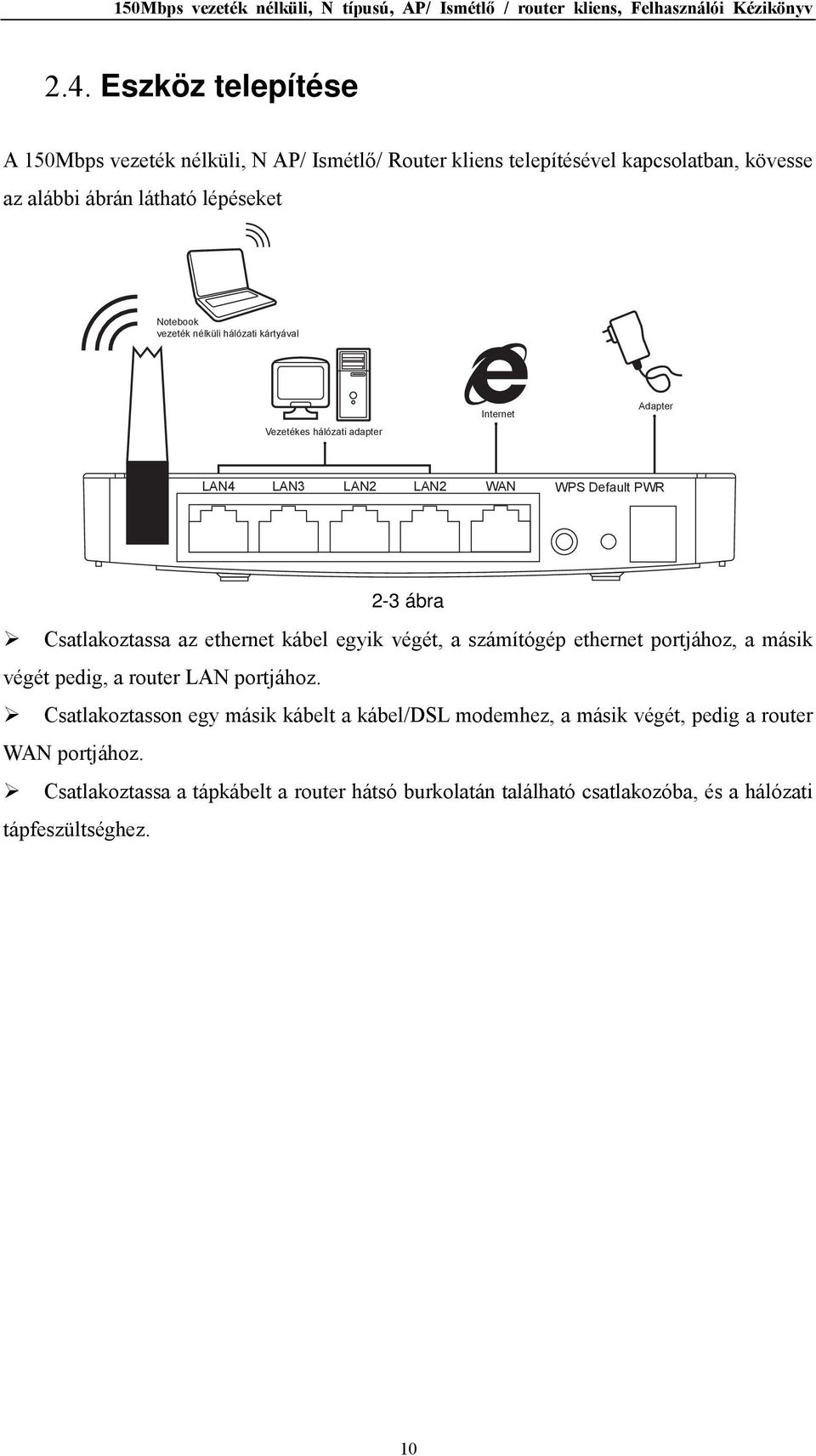

11 2.4. Eszköz telepítése A 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens telepítésével kapcsolatban, kövesse az alábbi ábrán látható lépéseket Notebook vezeték nélküli hálózati kártyával Vezetékes hálózati adapter Internet Adapter LAN4 LAN3 LAN2 LAN2 WAN WPS Default PWR 2-3 ábra Csatlakoztassa az ethernet kábel egyik végét, a számítógép ethernet portjához, a másik végét pedig, a router LAN portjához. Csatlakoztasson egy másik kábelt a kábel/dsl modemhez, a másik végét, pedig a router WAN portjához. Csatlakoztassa a tápkábelt a router hátsó burkolatán található csatlakozóba, és a hálózati tápfeszültséghez. 10

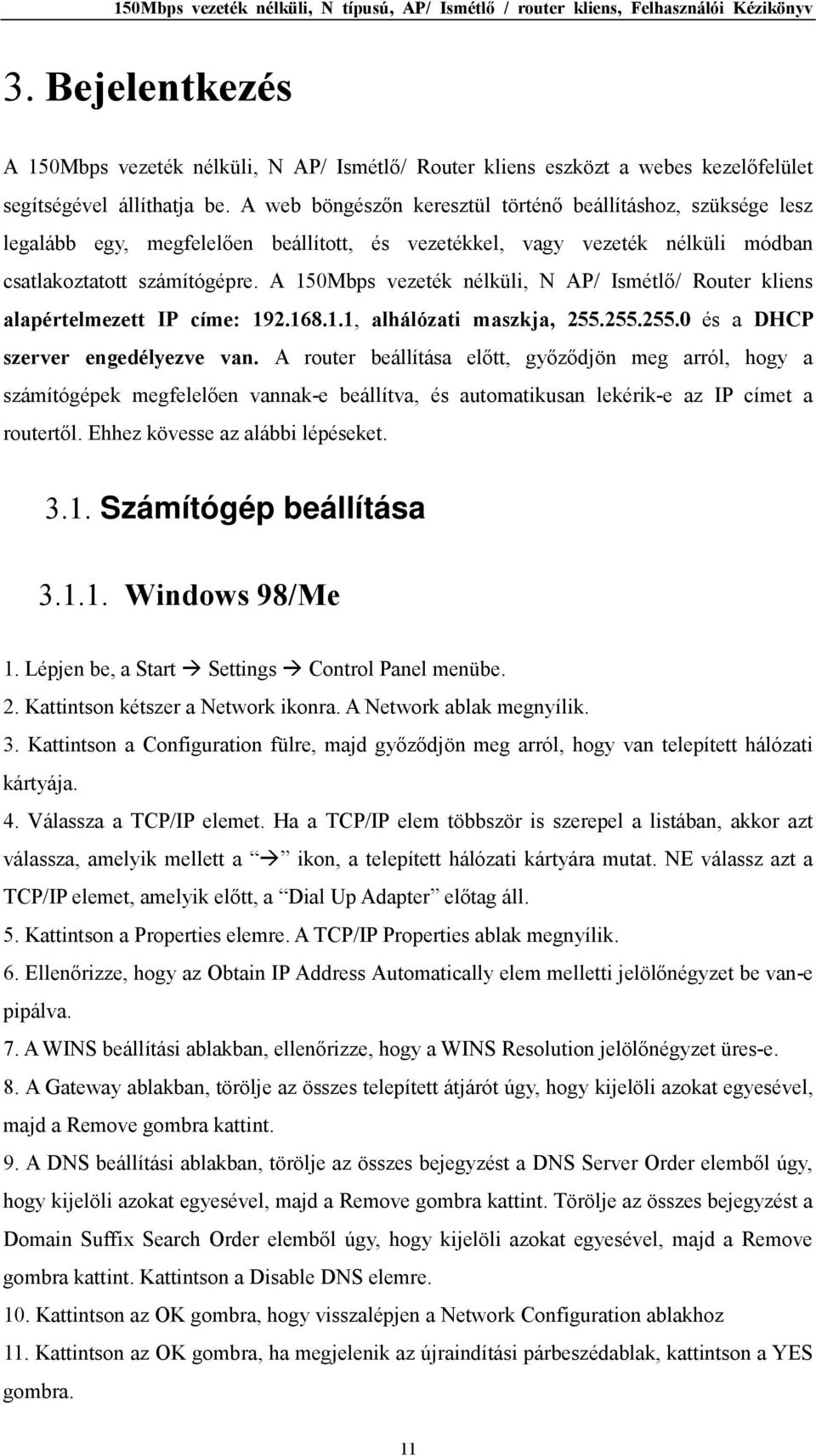

12 3. Bejelentkezés A 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens eszközt a webes kezelőfelület segítségével állíthatja be. A web böngészőn keresztül történő beállításhoz, szüksége lesz legalább egy, megfelelően beállított, és vezetékkel, vagy vezeték nélküli módban csatlakoztatott számítógépre. A 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens alapértelmezett IP címe: , alhálózati maszkja, és a DHCP szerver engedélyezve van. A router beállítása előtt, győződjön meg arról, hogy a számítógépek megfelelően vannak-e beállítva, és automatikusan lekérik-e az IP címet a routertől. Ehhez kövesse az alábbi lépéseket Számítógép beállítása Windows 98/Me 1. Lépjen be, a Start Settings Control Panel menübe. 2. Kattintson kétszer a Network ikonra. A Network ablak megnyílik. 3. Kattintson a Configuration fülre, majd győződjön meg arról, hogy van telepített hálózati kártyája. 4. Válassza a TCP/IP elemet. Ha a TCP/IP elem többször is szerepel a listában, akkor azt válassza, amelyik mellett a ikon, a telepített hálózati kártyára mutat. NE válassz azt a TCP/IP elemet, amelyik előtt, a Dial Up Adapter előtag áll. 5. Kattintson a Properties elemre. A TCP/IP Properties ablak megnyílik. 6. Ellenőrizze, hogy az Obtain IP Address Automatically elem melletti jelölőnégyzet be van-e pipálva. 7. A WINS beállítási ablakban, ellenőrizze, hogy a WINS Resolution jelölőnégyzet üres-e. 8. A Gateway ablakban, törölje az összes telepített átjárót úgy, hogy kijelöli azokat egyesével, majd a Remove gombra kattint. 9. A DNS beállítási ablakban, törölje az összes bejegyzést a DNS Server Order elemből úgy, hogy kijelöli azokat egyesével, majd a Remove gombra kattint. Törölje az összes bejegyzést a Domain Suffix Search Order elemből úgy, hogy kijelöli azokat egyesével, majd a Remove gombra kattint. Kattintson a Disable DNS elemre. 10. Kattintson az OK gombra, hogy visszalépjen a Network Configuration ablakhoz 11. Kattintson az OK gombra, ha megjelenik az újraindítási párbeszédablak, kattintson a YES gombra. 11

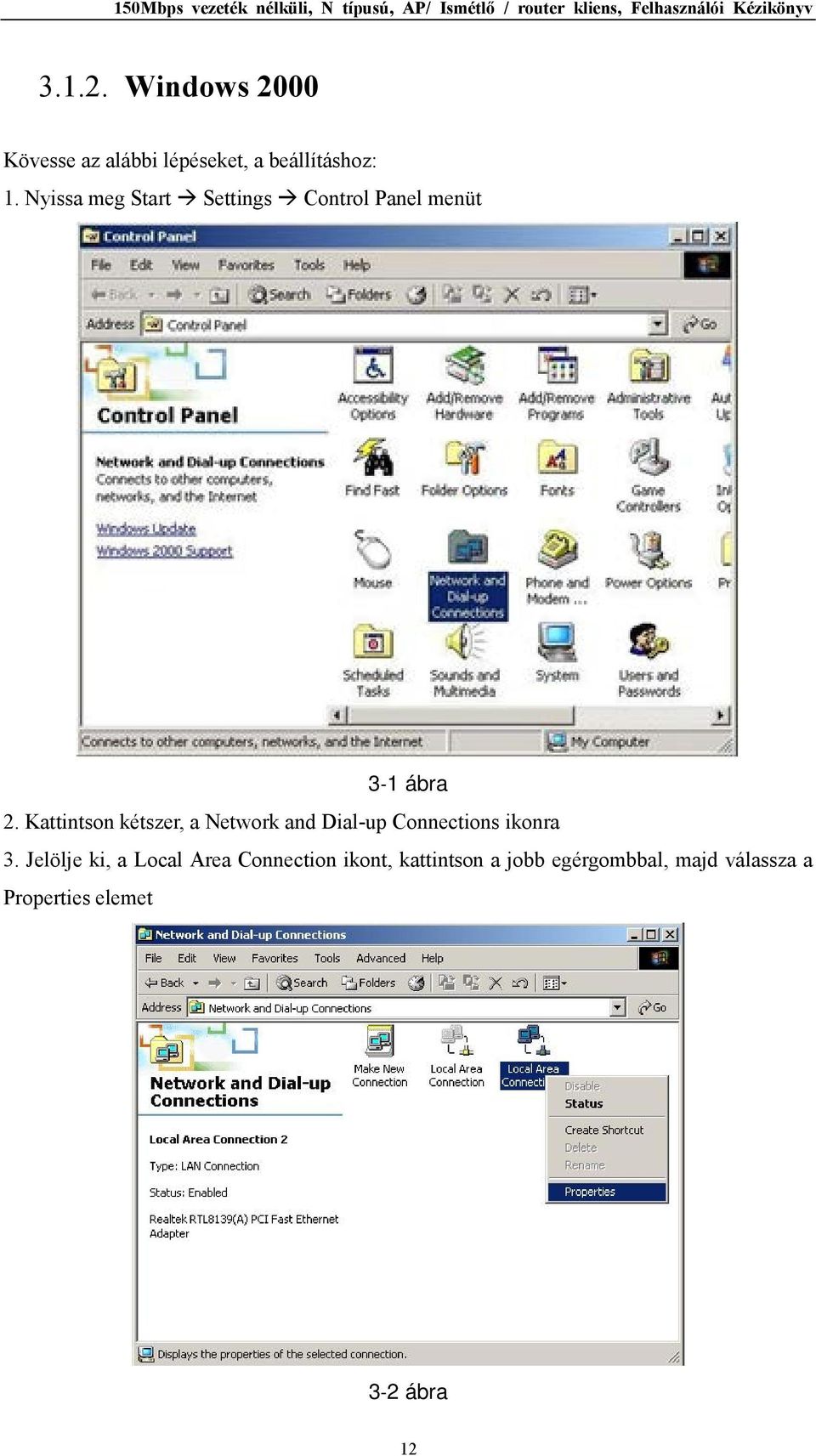

13 Windows 2000 Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyissa meg Start Settings Control Panel menüt 3-1 ábra 2. Kattintson kétszer, a Network and Dial-up Connections ikonra 3. Jelölje ki, a Local Area Connection ikont, kattintson a jobb egérgombbal, majd válassza a Properties elemet 3-2 ábra 12

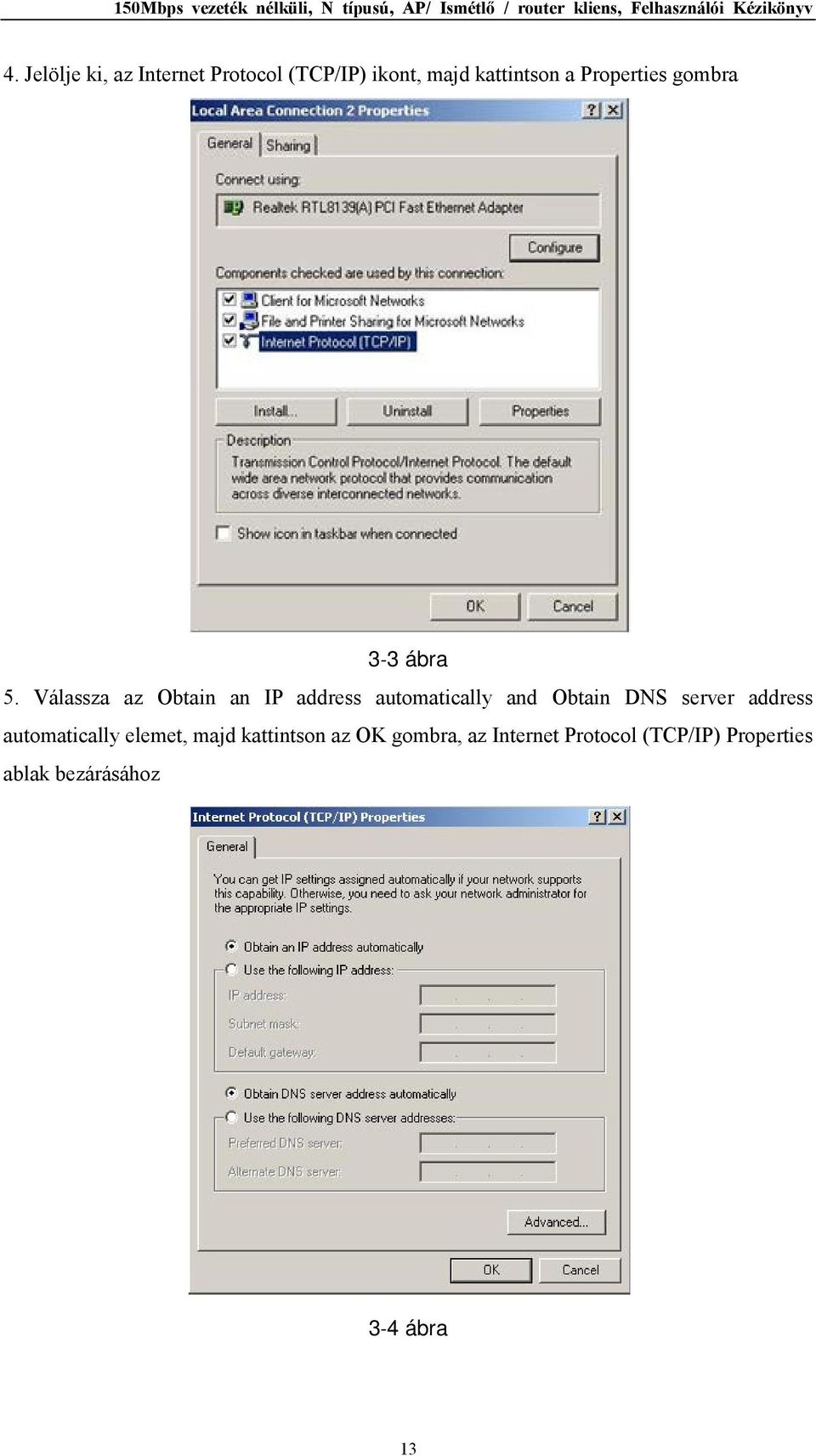

14 4. Jelölje ki, az Internet Protocol (TCP/IP) ikont, majd kattintson a Properties gombra 3-3 ábra 5. Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemet, majd kattintson az OK gombra, az Internet Protocol (TCP/IP) Properties ablak bezárásához 3-4 ábra 13

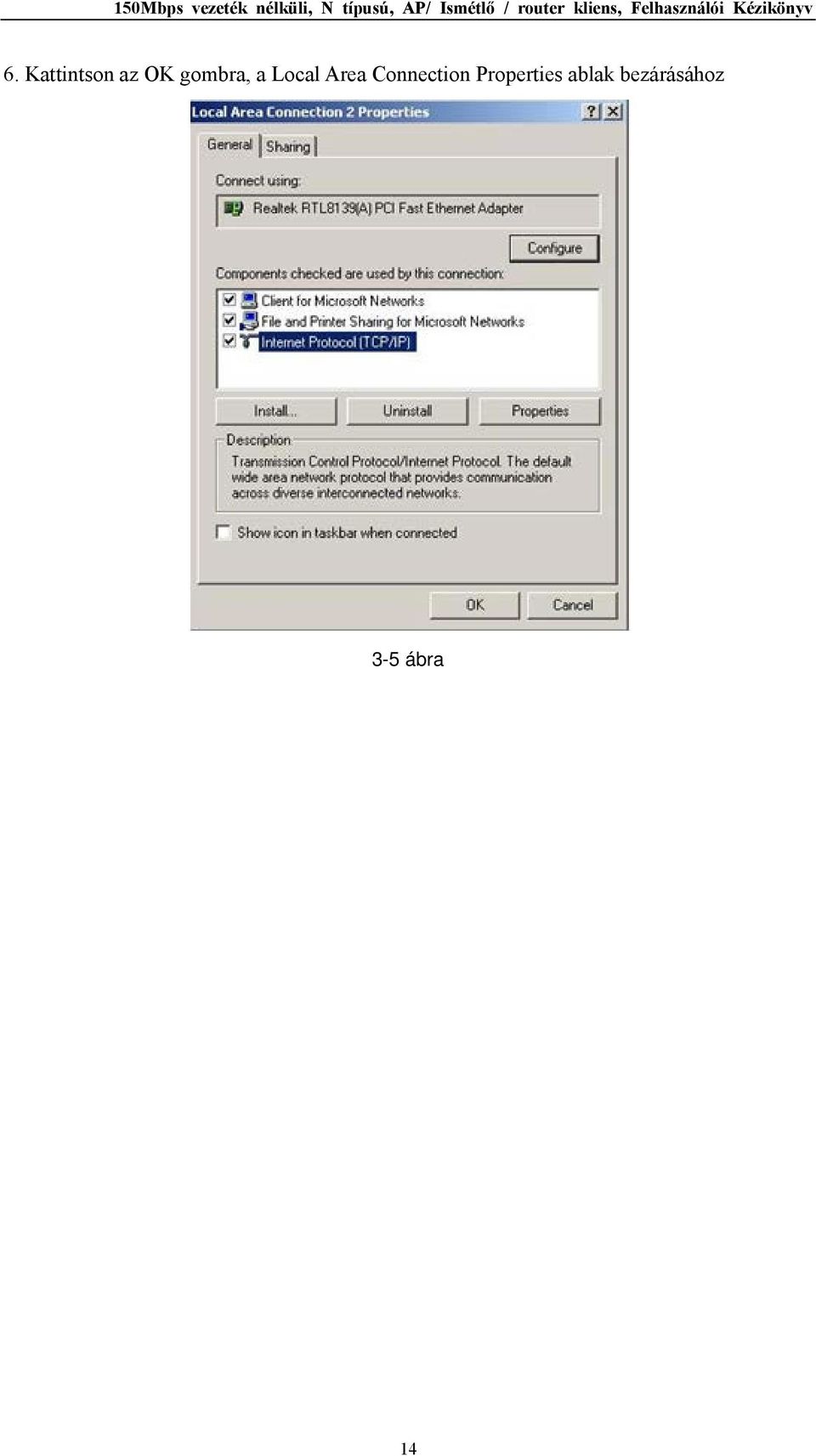

15 6. Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához 3-5 ábra 14

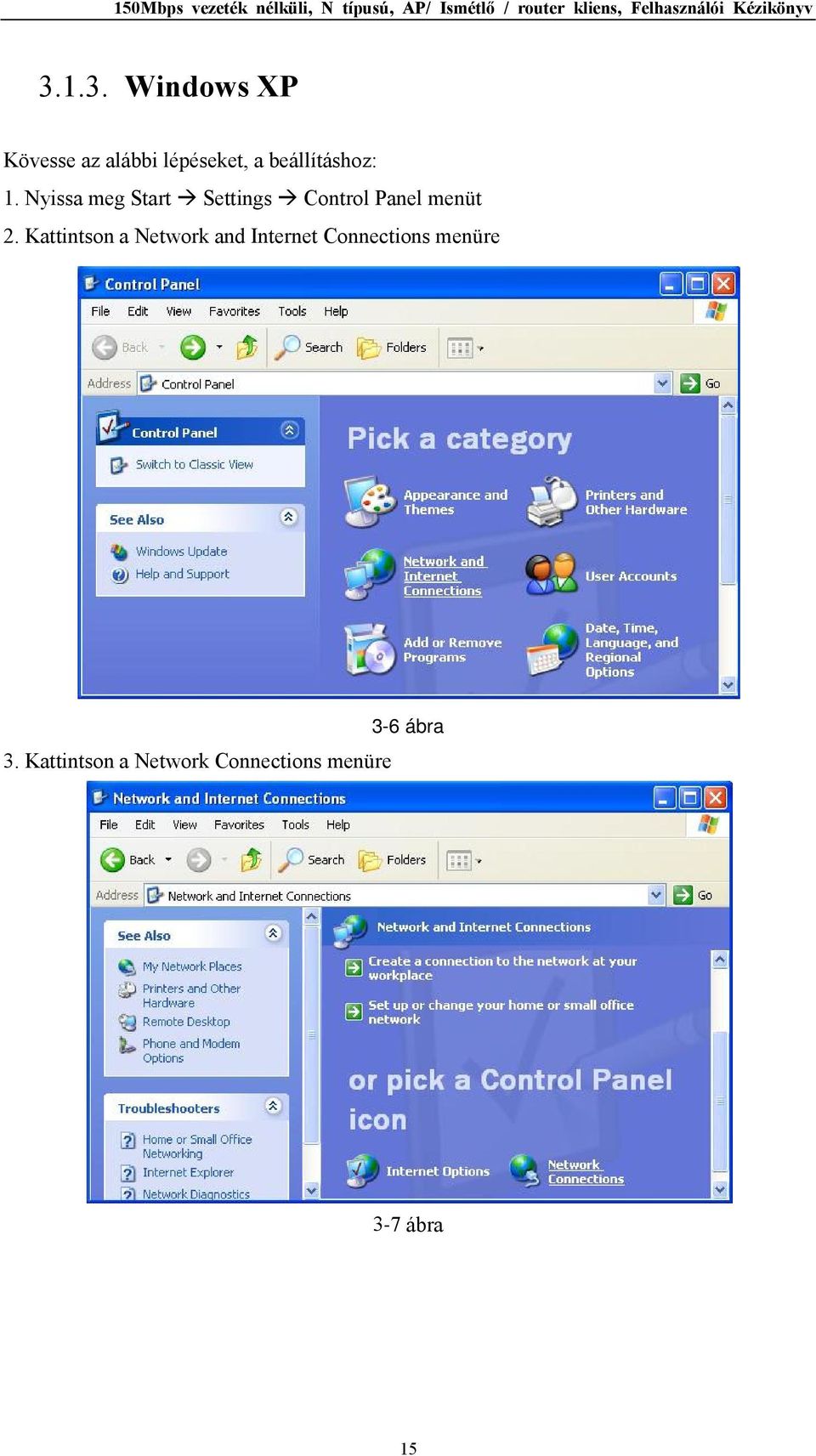

16 Windows XP Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyissa meg Start Settings Control Panel menüt 2. Kattintson a Network and Internet Connections menüre 3. Kattintson a Network Connections menüre 3-6 ábra 3-7 ábra 15

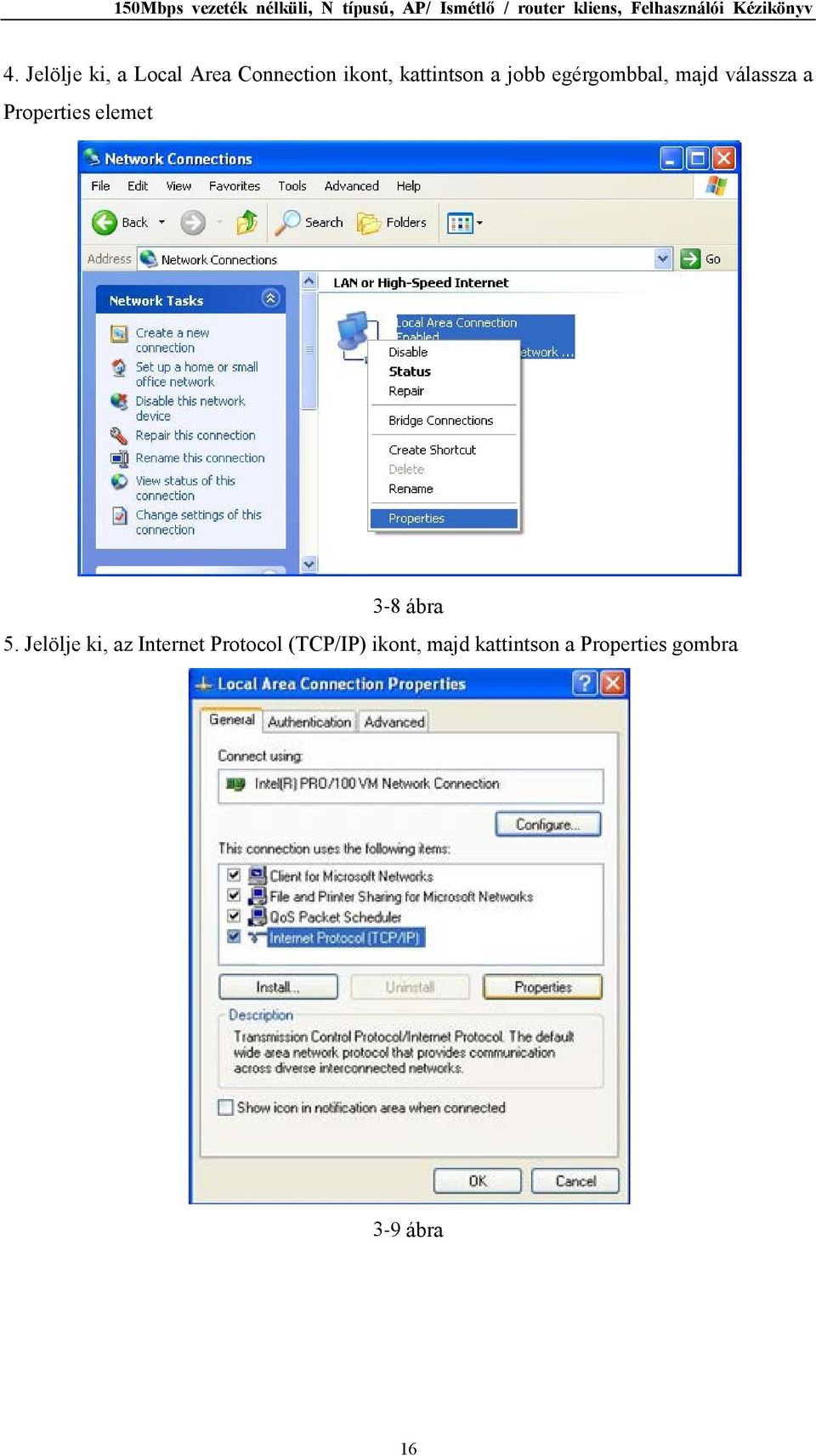

17 4. Jelölje ki, a Local Area Connection ikont, kattintson a jobb egérgombbal, majd válassza a Properties elemet 3-8 ábra 5. Jelölje ki, az Internet Protocol (TCP/IP) ikont, majd kattintson a Properties gombra 3-9 ábra 16

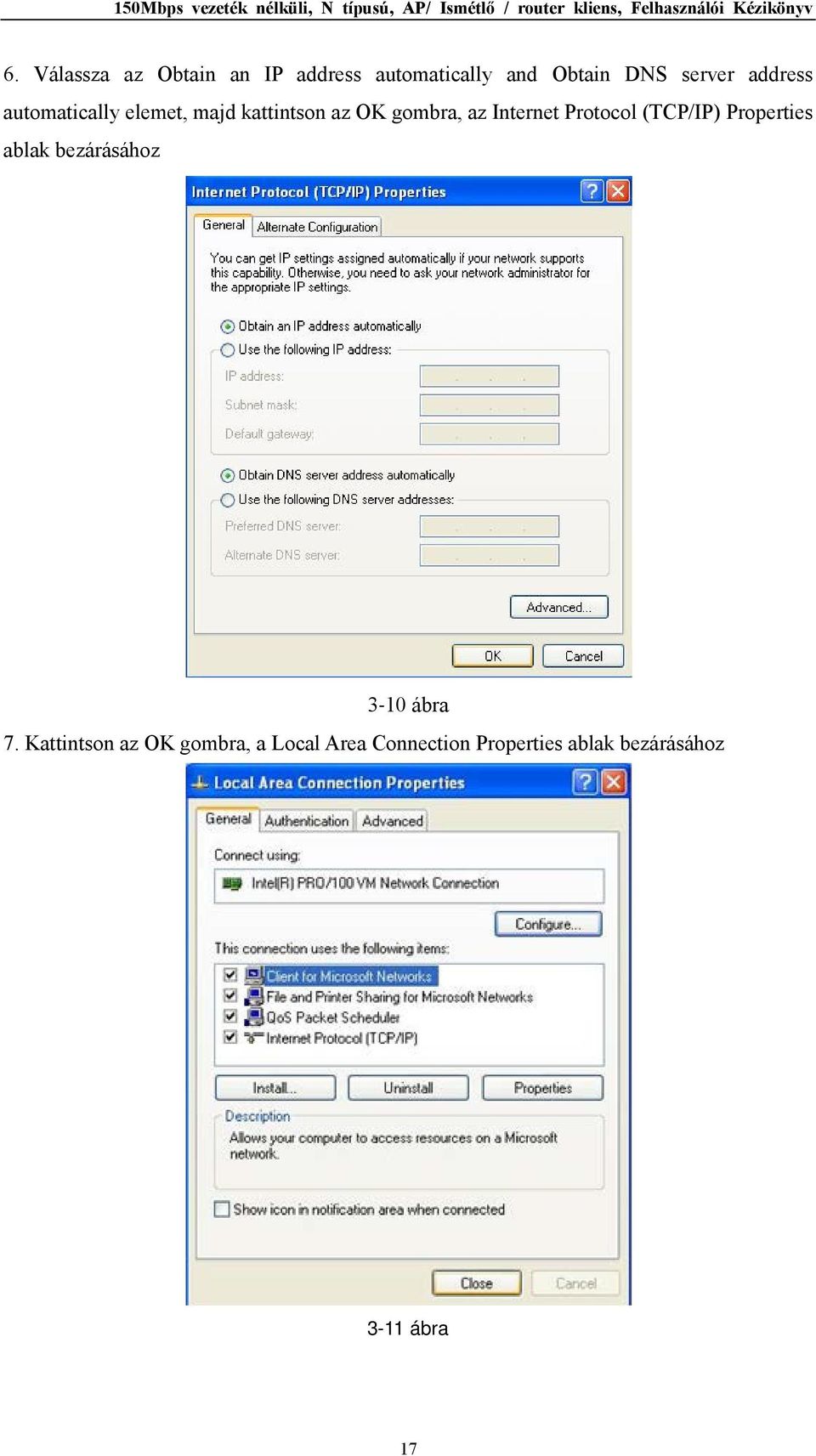

18 6. Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemet, majd kattintson az OK gombra, az Internet Protocol (TCP/IP) Properties ablak bezárásához 3-10 ábra 7. Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához 3-11 ábra 17

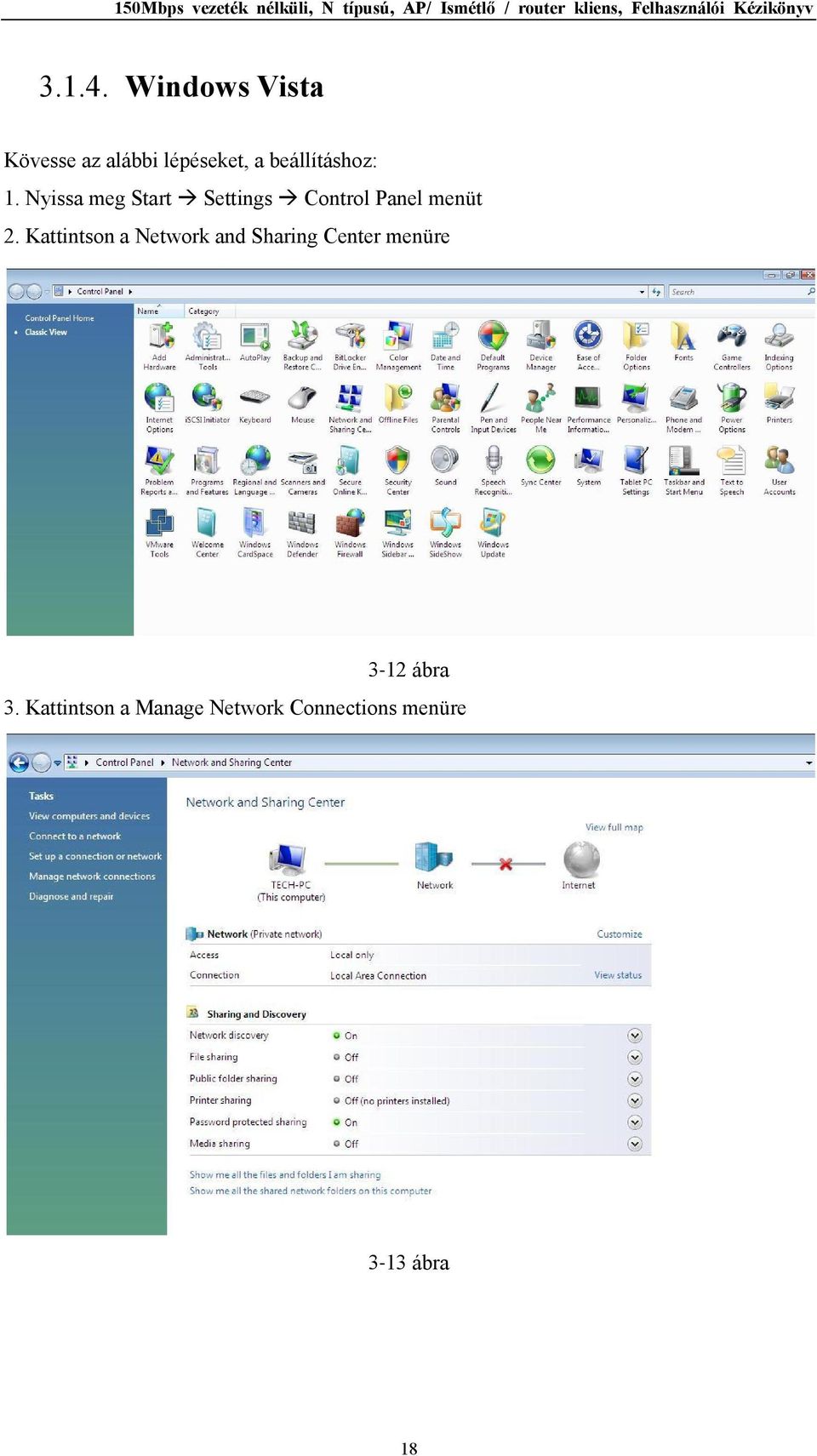

19 Windows Vista Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyissa meg Start Settings Control Panel menüt 2. Kattintson a Network and Sharing Center menüre 3-12 ábra 3. Kattintson a Manage Network Connections menüre 3-13 ábra 18

20 4. Jelölje ki, a Local Area Connection ikont, kattintson a jobb egérgombbal, majd válassza a Properties elemet 3-14 ábra 5. Jelölje ki, az Internet Protocol Version 4 (TCP/IP) elemet, majd kattintson a Properties gombra 3-15 ábra 19

21 6. Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemet, majd kattintson az OK gombra, az Internet Protocol (TCP/IP) Properties ablak bezárásához 3-16 ábra 7. Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához 3-17 ábra 20

22 Windows 7 1. Kövesse az alábbi lépéseket, a beállításhoz: 2. Nyissa meg a Start Control Panel Network and Internet útvonalat. 3. Nyissa meg a Network and Sharing Center Change adapter settings menüt. 4. Jelölje ki a Local Area Connection ikont, kattintson rá jobb egérgombbal, majd kattintson a Properties elemre. Jelölje ki az Internet Protocol version 4 (TCP/IPv4) elemet ábra 21

23 3-19 ábra 5. Válassza az Obtain an IP address automatically and Obtain DNS server address automatically elemeket, majd nyomja meg az OK gombot az ablak bezárásához ábra 6. Kattintson az OK gombra, a Local Area Connection Properties ablak bezárásához. 22

24 MAC OS Kövesse az alábbi lépéseket, a beállításhoz: 1. Nyissa meg a Start System preference Settings Network menüt ábra 2. Kattintson a Network gombra, majd válassza a Use DHCP elemet a beállítási sávon; a rendszer automatikusan lekéri az IP címet ábra Kattintson az Apply gombra, a beállítások mentéséhez, és az ablak bezárásához. 23

25 3.2. Kapcsolat ellenőrzése a routerrel A TCP/IP protokoll beállítása után, ellenőrizze a ping paranccsal, hogy a számítógép megfelelően kommunikál-e a routerrel. A ping parancs végrehajtásához, nyissa meg a DOS ablakot, majd pingesse meg a 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens IP címét, a DOS ablakban: Windows 98/Me esetén: Start -> Run. Írja be a "command" parancsot, majd kattintson az OK gombra. Windows 2000/XP esetén: Start -> Run. Írja be a cmd parancsot, majd kattintson az OK gombra. Windows Vista/7 esetén: Start Írja be a cmd parancsot, majd ha a keresési listában megjelenik a cmd, nyomja meg az enter gombot. MAC OS esetén A rendszer automatikusanelvégzi ezt a folyamatot. A DOS ablakban, írja be a következő parancsot: A parancssorban, az alábbihoz hasonló szöveg kell megjelenjen: C:\Documents and Settings\admin>ping pingelése - 32 bájtnyi adattal Válasz : bájt=32 idő<10 ezredmp. TTL=64 Válasz : bájt=32 idő<10 ezredmp. TTL=64 Válasz : bájt=32 idő<10 ezredmp. TTL=64 Válasz : bájt=32 idő<10 ezredmp. TTL= ping statisztikája: Csomagok: Küldött= 4, Fogadott= 4, Elvesztett= 0 (0% veszteség). Oda-vissza út ideje közelítőlegesen, milliszekundumban: minimum = 1ms, maximum = 1ms, átlag = 1ms Ekkor a kapcsolat a router, és a számítógép között sikeresen létrejött. Ha a számítógép nem tud csatlakozni a routerhez, akor az alábbi szöveg jelenik meg a parancssorban. 24

26 C:\Documents and Settings\admin>ping pingelése - 32 bájtnyi adatta: A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül. A kérésre nem érkezett válasz a határidőn belül ping statisztikája: Csomagok: Küldött= 4, Fogadott= 0, Elvesztett= 4 (100% veszteség). Ellenőrizze, hogy a számítógép hálózati beállításai megfelelőek-e, majd ellenőrizze a kábeles kapcsolatot a számítógép és a router között. A hálózat megfelelő működésének érdekében, a 150Mbps vezeték nélküli, N AP/ Ismétlő/ Router kliens eszközt, konfigurálni kell; ehhez egy telepített web böngészőre lesz szüksége. Kövesse az alábbi lépéseket. 25

27 3.3. Bejelentkezés Nyssa meg a web böngészőt (Safari, Internet Explorer, stb.) a routerhez csatlakoztatott számítógépen, majd írja be a címsorba, ahttp:// címet, majd nyomja meg az entert ábra Bejelentkezés után, a router kezelőfelületét látja a kijelzőn. A bal oldali menüben, a rendszer főbb beállításait találja, míg a jobb oldalon a megnyitott menühöz tartozó beállításokat találja ábra 26

28 4. Router beállítása 4.1. Állapot A funkció, a router működési állapotáról, és és egyéb adatokról, ad részletes információkat Verzió Az eszköz hardver verzió, és firmware verziószámának megtekintése. 4-1 ábra WAN A funkció, a WAN port működési állapotáról ad információkat. (az internethez csatlakoztatott port) 4-2 ábra Kapcsolat típusa: A router aktuális kapcsolat típusának megjelenítése; ez lehet PPPoE, DHCP, Static IP, az internet szolgáltató által biztosított hozzáférés típusától függően. Fizikai cím: A WAN port fizikai címe, olyan egyedi azonosító, melyet a gyártó egyedileg rendel hozzá minden egyes termékhez. IP cím: Az IP címet, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke

29 Alhálózati maszk: Az alhálózati maszkot, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Alapértelmezett átjáró: Az alapértelmezett átjáró IP címét, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Elsődleges DNS: A DNS szerver lefordítja a domain vagy weboldal neveket, IP címmé. Írja be egy gyakran használt, vagy a szolgáltató által biztosított DNS szerver címét. Másodlagos DNS: Írja be az tartalék DNS szerver IP címét, vagy hagyja üresen ezt a mezőt. Kapcsolat állapota: Az aktuális kapcsolat információinak megjelenítése: Kiválaszthatja a csatlakozás, vagy a kapcsolat bontása opciókat kézzel LAN Az elem megjeleníti a LAN portra vonatkozó információkat, annak fizikai címét, IP címét, és aktuális állapotát a DHCP szerverhez viszonyítva. 4-3 ábra Vezeték nélküli beállítások Az aktuális vezeték nélküli hálózat információinak megjelenítése. 4-4 ábra Vezeték nélküli mód állapota: Vezeték nélküli kezelőfelület megjelenítése, elrejtése Hálózat neve (SSID): Az SSID (Service Set Identifier) a vezeték nélküli hálózat neve; ez a név jelenik meg az elérhető hálózatok listájában. 28

30 Mód: A router aktuális vezeték nélküli módja Csatorna: A router aktuális vezeték nélküli csatornájának megjelenítése. MAC cím: A MAC cím, a vezeték nélküli kommunikációhoz szükséges. WPS állapota: A WPS (Wi-Fi Protected Setup) engedélyezett, vagy letiltott állapotának megtekintése Router állapota Az eszköz rendszer információinak megjelenítése. 4-5 ábra Forgalmi statisztikák A router által küldött, és fogadott bitek statisztikája. 4-6 ábra 4.2. Gyors beállítások A funkció használata lehetővé teszi, hogy egyszeráen, és kényelmesen konfigurálja routerét. A funkció segítséget nyújt, az internet hozzáférés, DHCP (dinamikus), PPPoE, Static, és a Wireless Configuration gyors beállításához. Az eszköz használata, a router beállításának legkényelmesebb módja. 29

31 DHCP (dinamikus) A beállítás kiválasztása után, a router lekéri az IP címet, az internet szolgáltatótól; Kábel modemes internet hozzáférés esetén, a szolgáltatók mindig DHCP technológiát használnak. 4-7 ábra PPPoE 4-8 ábra Ha az internet szolgáltató, PPPoE szolgáltatást használ, (DSL alapú szolgáltatás esetén; ilyen a legnépszerűbb, ADSL technológia), válassza ezt a beállítást. A Convenient configuration menüben tudja beírni a PPPoE felhasználó nevet, és jelszót. PPPoEfelhasználó név: Írja be a szolgáltatótól kapott PPPoE felhasználó nevet PPPoE jelszó: Írja be a szolgáltatótól kapott PPPoE jelszót Statisztikák 4-9 ábra Akkor használja ezt a beállítást, ha statikus IP címet használ az internethez való csatlakozáshoz; töltse ki a WAN IP address, subnet mask, default gateway, és DNS server (domain name server) mezőket, az internet szolgáltatótól kapott adatok alapján. Minden IP címet, a megfelelő IP cím mezőbe kell írni; a helyes IP cím, négy IP tagból áll, amelyeket. választ el 30

32 egymástól. WAN IP cím: Az internet kapcsolat létrehozásához használt IP cím Alhálózati maszk: Állítson be egy alhálózati maszkot, a WAN szegmensnek Alapértelmezett átjáró: Az internet szolgáltató adja Elsődleges DNS: A DNS szerver fejti vissza a domain nevet. Az internetszolgáltató, legalább egy DNS IP címet biztosít; írj be a DNS szerver IP címét a mezőbe Másodlagos DNS: Írja be a másodlagos DNS szerver címét, vagy hagyja üresen a mezőt Vezeték nélküli mód beállítások Választhatja az Enable vagy Disable opciókat, a vezeték nélküli mód engedélyezéséhez, és letiltásához. Az alapértelmezett beállítás az enable (engedélyezve). Ha a Disable állapotot választja, akkor a router egy vezetékes, szélessávú router lesz, vezeték nélküli funkciók nélkól ábra SSID: Az SSID (Service Set Identifier) a vezeték nélküli hálózat neve; ez a név jelenik meg az elérhető hálózatok listájában. Az SSID az egy hálózathoz csatlakoztatott eszközök esetén azonos kell legyen. Kis-, és nagybetű érzékeny karaktersor; hossza maximum 32 karakter. Ellenőrizze, hogy a hálózat összes eszköze azonos SSID-vel rendelkezik-e. A nagyobb biztonság érdekében, lecserélheti a gyári SSID-t. Region: Válassza ki a termét telepítése területét. Csatorna: A vezeték nélküli router, meghatározott csatornákon kommunkál a vezeték nélküli kártyákkal, így csökken az interferencia a különbözőcsatornák közt. Hitelesítés típusa: Különbözőhitelesítési eljárások, különbözőtitkosítást használnak a személyes adatok titkosítására, vezeték nélküli kommunikáció közben. 31

33 MAC Klónozás A router WAN portja, rendelkezik, egy egyedi azonosítóval; ezt a MAC címet, a gyártó rendeli hozzá a készülékhez; Default MAC. A Clone MAC funkciót, sepeciális esetekben használják; Például, ha az internet szolgáltató, csak bizonyos számú MAC címnek engedélyezi az internet hozzáférést, akkor módosíthatja a WAN port MAC címét, így megkerülheti a korlátozást. 411 ábra 4.3. WPS beállítások A Wi-Fi Protect Setup (WPS) funkció lehetővé teszi, biztonságos hálózatok egyszerű létrehozását. Titkosíthatja a hálózatot PIN Input Config (PIN) kóddal, vagy Push Button (PBC) gombnyomással is. A router rendelkezik WPS gombbal is, akor csak nyomja meg a WPS gombot a routeren, majd a WPS képes vezeték nélküli kártyán; ekkor a router automatikusan WPA2-AES totkosítási módban csatlakozik Megjegyzés: Ha beállított a titkosítási módot a routeren, akkor a WPS funkció használatakor, a titkosítás típusát állítsa none értékre, hogy a router automatikusan WPA2-AES titkosítási módot használhasson. Ha nem kívánja megváltoztatni a titkosítási módot, akkor a funkció használatakor, a router, automatikusan a beállított titkosítási módot fogja használni WPS beállítások 4-12 ábra WPS állapota: A menü segítségével beállíthatja a router, és a vezeték nélküli kártya közti vezeték nélküli kapcsolatot. Az alapértelmezett beállítás: engedélyezve. AP PIN kód: A kód egy vezeték nélküli eszközt jelöl. Új eszköz hozzáadása: Új eszköz hozzáadása, WPS segítségével. 32

34 Új eszköz hozzáadása 4-13 ábra Írja be az új eszköz PIN kódját: A kód egy vezeték nélküli eszközt jelöl. Nyomja meg a WPS gombot az új eszközön, 2 percen belül: Az új eszköz elküldi a PIN kódot a routernek. A WPS segítségével, biztonságosan csatlakoztathat vezeték nélküli adaptereket a routerhez. Ha olyan vezeték nélküli kártyával rendelkezik, ami rendelkezik WPS gombbal, akkor a biztonságos hálózatot, az alábbiak szerint állíthatja be. 1. mód: 1. Tartsa lenyomva a WPS gombot a routeren, amíg a WPS LED néhányszor felvillan. 2. Tartsa lenyomva a WPS gombot a vezeték nélküli kártyán, 3-5 másodpercig. 3. A biztonságos kapcsolat automatikusan létre jön. 2. mód 1. Írja be az adapter WPS menüjében található PIN kódját, a router WPS beállításokhoz, majd kattintson a connectgombra ábra 4-15 ábra 2. Nyomja meg a PIN Input Config (PIN) gombot, az adapter WPS beállításanál 4-16 ábra 3. Válassza ki a routert az előugró ablakban, majd kattintson a Select gombra 4. Ezek után, az adapter, és a router közti kapcsolat, automatikusan létre jön. 33

35 3. mód: 1. Válassza az Input PIN from AP gombot, a WPS menüben, írja be a router PIN kódját, majd kattintson a PIN Input Config (PIN) gombra 2. Válassza ki a routert az előugró ablakban, majd kattintson a Select gombra 3. Ezek után, az adapter, és a router közti kapcsolat, automatikusan létre jön. Megjegyzés: Ha az 1. mód során, PBC módban, több hozzáférési pont is megjelenik, akkor munkamenet átfedés van. Használja a 2. vagy 3. módokat, vagy várjon a gomb ismételt megnyomásával WPS beállítása WPS beállítási információk megjelenítése ábra 34

36 4.4. Hálózat WAN A menü lehetővé teszi, hogy hozzáférési típust állítson be a WAN paraméterekél. A két típus: vezetékes, és vezeték nélküli kapcsolat Vezetékes hozzáférés 4-18 ábra Internet hozzáférés típusa: Kérje a megfelel ő hozzáférési típust, az internet szolgáltatótól. IP: Az IP címet, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Alhálózati maszk: Az alhálózati maszkot, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Átjáró: Az alapértelmezett átjáró IP címét, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke MTU:Az MTU (Maximum Transmission Unit) beállítással megadható, hogy legfeljebb mekkora adatcsomagok forgalmazhatóak a hálózaton. A legtöbb DSL felhasználó, a 1492 értéket használja, de az MTU értékét kézzel is beállíthatja, között. Ha a beállított érték nem egyezik meg azzal, amit az internet szolgáltató biztosított, akkor problémák léphetnek fel, például küldéskor, vagy weboldalak böngészésekor. Probléma esetén lépjen kapcsolatba az internet szolgáltatóval, a helyes MTU érték miatt. Elsődleges DNS:A DNS szerver lefordítja a domain vagy weboldal neveket, IP címmé. Írja be egy gyakran használt, vagy a szolgáltató által biztosított DNS szerver címét. Másodlagos DNS: Írja be a másodlagos DNS szerver címét, vagy hagyja üresen a mezőt. 35

37 Vezeték nélküli hozzáférés 4-19 ábra SSID: SSID: Az SSID (Service Set Identifier) a vezeték nélküli hálózat neve; ez a név jelenik meg az elérhető hálózatok listájában. Az SSID az egy hálózathoz csatlakoztatott eszközök esetén azonos kell legyen. Kis-, és nagybetű érzékeny karaktersor; hossza maximum 32 karakter. Ellenőrizze, hogy a hálózat összes eszköze azonos SSID-vel rendelkezik-e. A nagyobb biztonság érdekében, lecserélheti a gyári SSID-t. Hitelesítés típusa: A None azt jeleni, hogy a vezeték nélküli adatátvitel nincs titkosítva. Internet hozzáférés típusa: Kérje a megfelel ő hozzáférési típust, az internet szolgáltatótól. IP: Az IP címet, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Alhálózati maszk: Az alhálózati maszkot, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke Átjáró: Az alapértelmezett átjáró IP címét, csak az internethez való csatlakozás után kapja meg; így ha még nem csatlakozott az internetre, akkor ennek értéke MTU: Az MTU (Maximum Transmission Unit) beállítással megadható, hogy legfeljebb mekkora adatcsomagok forgalmazhatóak a hálózaton. A legtöbb DSL felhasználó, a 1492 értéket használja, de az MTU értékét kézzel is beállíthatja, között. Ha a beállított érték nem egyezik meg azzal, amit az internet szolgáltató biztosított, akkor problémák léphetnek fel, például küldéskor, vagy weboldalak böngészésekor. Probléma esetén lépjen kapcsolatba az internet szolgáltatóval, a helyes MTU érték miatt. Elsődleges DNS:A DNS szerver lefordítja a domain vagy weboldal neveket, IP címmé. Írja be egy gyakran használt, vagy a szolgáltató által biztosított DNS szerver címét. Másodlagos DNS: Írja be a másodlagos DNS szerver címét, vagy hagyja üresen a mezőt. 36

38 LAN A LAN port IP címét használva érik el a routert, az ahhoz kapcsolódó számítógépek; itt tudja beállítani a kívánt IP címet. Az IP cím formátuma a következő: ***.***.***.***, az alapértelmezett IP cím: , az alapértelmezett átjáró: ábra MAC Klónozás A router WAN portja, rendelkezik, egy egyedi azonosítóval; ezt a MAC címet, a gyártó rendeli hozzá a készülékhez; Default MAC. A Clone MAC funkciót, sepeciális esetekben használják; Például, ha az internet szolgáltató, csak bizonyos számú MAC címnek engedélyezi az internet hozzáférést, akkor módosíthatja a WAN port MAC címét, így megkerülheti a korlátozást ábra Port beállítások Itt tudja beállítani a router WAN, és LAN csatlakozóit, 100M duplex,100m half-duplex,10m duplex, és 10M half-duplex kommunikációs módba állítani ábra 37
