1 Nyíregyházi Fıiskola Mőszaki és Mezıgazdasági Fıiskolai Kar Mezıgazdasági és Élelmiszeripari Gépek Tanszék Az öntözés gépei, öntözıberendezések

2 Az öntözésrıl általában Víznyerési lehetıségek: - természetes eredető (folyó, tó, patak, stb.) - fúrt vagy ásott kutak - csatornák (országos fıcsatornák) Öntözési módok: - esıszerő, - barázdás, - felszín alatti, - mikroöntözés (csepegtetı). Öntözés céljai: - vízpótló, - színezı, - deflációs, - fagyvédelmi.

) - fúrt vagy ásott kutak - csatornák (országos fıcsatornák) Öntözési módok:

3 Elméleti alapok p sz =p p +p d +p v +p s [Pa] p = h ρ g p p p d v v = ρ = λ. ρ l. v 2. d P sz = Q p η sz sz

4 Szivattyúk kapcsolási módjai

5 A szivattyú jelleggörbéje

6 Szivattyútípusok Centrifugálszivattyú Jellemzıi: 6-10 db lapát, dm 3 /s térfogatáram, 0,2-1,2 MPa nyomás, 4-6 m szívóképesség

7 Szivattyútípusok Csavarlapátos szivattyú Jellemzıi: 3-5 db lapát, dm 3 /s térfogatáram, kpa nyomás, 2-4 m szívóképesség

8 Szivattyútípusok Szárnylapátos szivattyú Jellemzıi: 3-4 db szárnylapát, dm 3 /s térfogatáram, kpa nyomás, 0-1 m szívóképesség

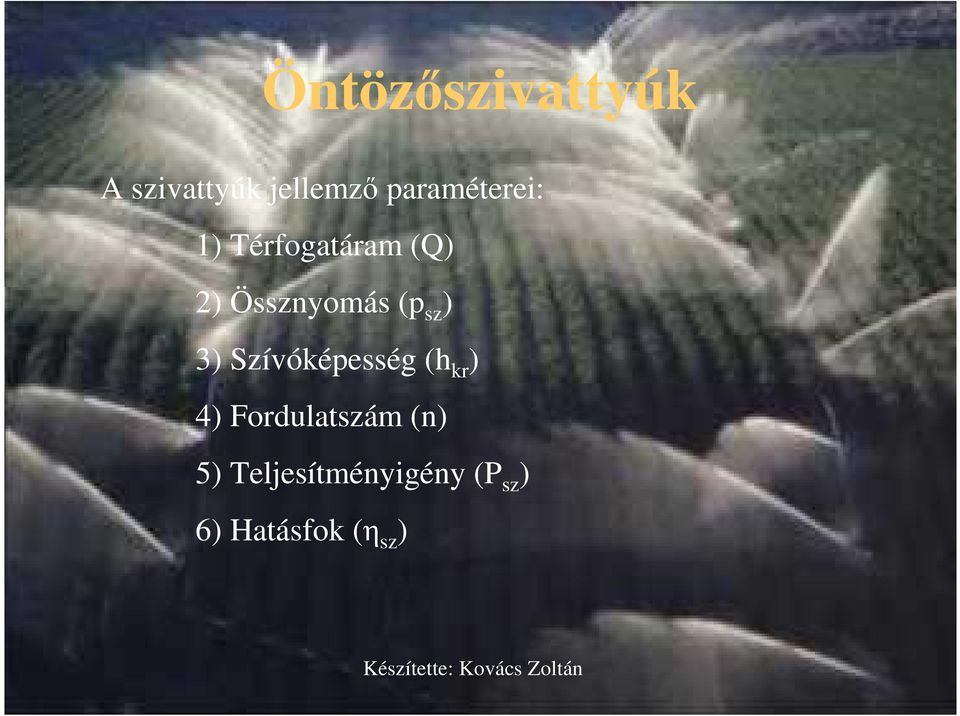

9 Öntözıszivattyúk A szivattyúk jellemzı paraméterei: 1) Térfogatáram (Q) 2) Össznyomás (p sz ) 3) Szívóképesség (h kr ) 4) Fordulatszám (n) 5) Teljesítményigény (P sz ) 6) Hatásfok (η sz )

10 Csıvezetékek és szerelvények A célnak negfelelıen lehetnek vízátemelı és öntözıberendezések. Anyaguk: horganyzott acéllemez, alumínium, alaktartó mőanyag, azbesztcement csı. Ide tartoznak: csövek, ívdarabok (30 0, 45 0, 60 0, 90 0 irányváltoztatásra), lábszelep (visszafolyás megakadályozására), szőrı vagy szőrıkosár. Elhelyezésük szerint az öntözıcsövek és a szerelvények hordozható és beépíthetı kivitelben készülnek.

Ide tartoznak: csövek, ívdarabok (30 0, 45 0, 60 0, 90 0 irányváltoztatásra), lábszelep (visszafolyás

11 Öntözıcsövek összekapcsolása Perrot-gyorskapcsoló

12 Esıztetı szórófejek Ütközılapos szórófej

13 Lengıkaros szórófej

14 Szórófejek Szórófej q-p jelleggörbéi

15 Esıztetı öntözıberendezések Hordozható öntözıberendezés (mobil): összes szerkezeti egysége, szerelvénye az öntözés befejezése után szétszerelhetı, és így szállítható át az új állásba. Ezen berendezéseknek tehát állandó jelleggel beépített szerkezeti egysége nincs. A berendezés rendszerint egy fı- és mindig több (minimum két) szárnyvezetékbıl építhetı ki gyorskapcsolású csövek felhasználásával. A szárnyvezetékre szerelhetık a szórófejek. Ezt szokás kézi áttelepítéső öntözıberendezésnek is nevezni.

Ezen berendezéseknek tehát állandó jelleggel beépített szerkezeti egysége nincs.

16 Esıztetı öntözıberendezések Félstabil öntözıberendezés: részben állandó beépítéső (nem mozgatható), részben az ezekhez kapcsolódó mozgatható, telepíthetı egységekbıl áll. A berendezéssel csak a beépítés területén öntözhetünk. Állandó jelleggel beépített része a szivattyútelep, amely általában nyílt csatornából a felszín alatti nyomócsıhálózatba nyomja a vizet. További beépített része a felszín alatti nyomócsıhálózat, amelyhez hidránsokon keresztül kapcsolható a szárnyvezeték. A szárnyvezeték felépítése azonos a hordozható berendezésekével.

Állandó jelleggel beépített része a szivattyútelep, amely általában nyílt csatornából a felszín alatti nyomócsıhálózatba nyomja a vizet.

17 Esıztetı öntözıberendezések Stabil öntözı berendezések: a felszín alatti csıvezetékek és a hozzájuk csatlakozó hidránsok sőrő hálózatot alkotnak, és a hidránsokra közvetlenül kapcsolhatók a szórófejek, melyek a teljes területet be tudják öntözni. A három megoldás közül a hordozható, illetve a félstabil berendezések terjedtek el leginkább. Stabil berendezést nagy beruházási költsége miatt csak az igen értékes kultúrákban (általában ültetvényekben) célszerő létesíteni, ott is akkor, ha egyéb célra is (pl. mőtrágyázás, fagyvédelem) felhasználható.

A három megoldás közül a hordozható, illetve a félstabil berendezések terjedtek el leginkább.

18 Csévélhetı dobos öntözıberendezés

19 Gördülı szárnyvezeték

20 Lineár öntözırendszer

21 Körbejáró (Center Pivot) öntözırendszer

23 Mikroöntözés (in-line elem)

24 VÉGE Készítette: Kovács Zoltán Mezıgazdasági és Élelmiszeripari Gépek Tanszék
