MOTOROS PEREMEZŐ GÉP GÉPKÖNYV

Átírás

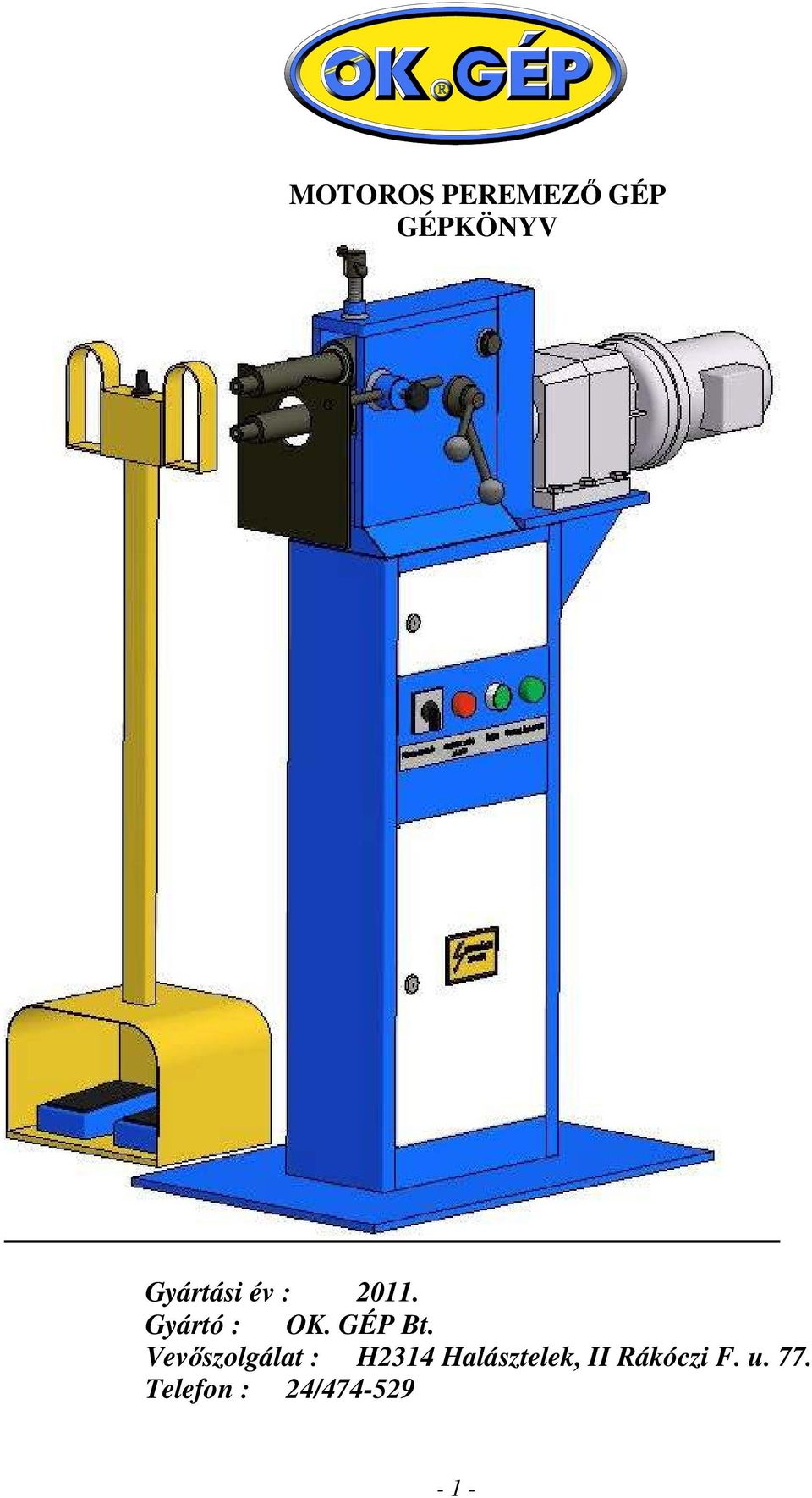

1 MOTOROS PEREMEZŐ GÉP GÉPKÖNYV Gyártási év : Gyártó : OK. GÉP Bt. Vevőszolgálat : H2314 Halásztelek, II Rákóczi F. u. 77. Telefon : 24/

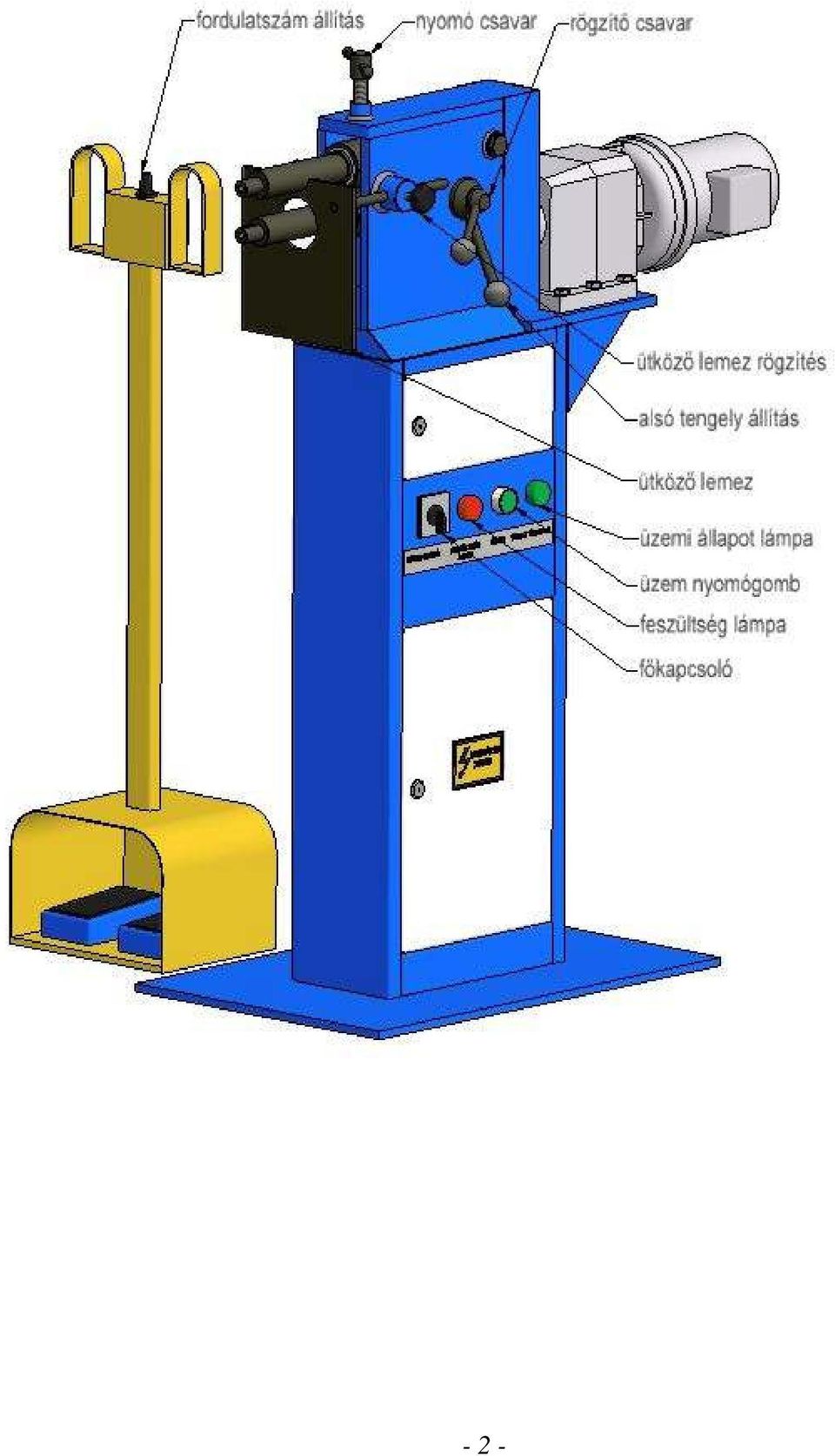

2 - 2 -

3 Tisztelt felhasználó! Az Önök által vásárolt gép az OK. GÉP Bt. saját fejlesztésű terméke ezért a gyártó hozzájárulása nélkül tilos a gép utángyártása, mindennemű átalakítása, módosítása. Tartalomjegyzék 1. Általános ismertető 2. Műszaki adatok 3. Működési leírás 4. Karbantartás 5. Munkavédelmi, balesetvédelmi tudnivalók 6. Elektromos kapcsolási rajz 7. Munkavédelmi megfelelőségi nyilatkozat Általános ismertető 1. A gép szállítása a gyártó telephelyéről igény esetén palettán történik. A csomagolás eltávolítása után a gépet villástargoncával lehet emelni illetve mozgatni kizárólag az adott emelőberendezés szakképzett kezelője által. 2. Tárolás esetén a natúr felületeket (kések, stb.) konzerválni kell és a gépet le kell takarni. A tárolási hely száraz, páramentes és fedett kell hogy legyen. 3. A gép helyének kiválasztásakor biztosítani kell minden irányban a biztonságos munkavégzéshez szükséges távolságot. A gép telepítése csak megfelelő teherbírású, vízszintes, szilárd padozatra történhet. 4. A gépet csak a biztonságos munkavégzésre kioktatott és a gépkönyvet ismerő személy kezelheti. 5. A kezelőt a lemezzel való balesetmentes és biztonságos munkavégzéshez szükséges személyi védőeszközökkel kell ellátni és azok használatát maradéktalanul meg kell követelni. 6. A gép nincs felszerelve fényforrásokkal, ezért a Felhasználónak kell olyan árnyék és káprázatmentes megvilágításról gondoskodni, mint ami egy átlagos lakatosműhelyben elő van írva. 7. A gépet csak szakszerű telepítés és beüzemelés után szabad használatba venni. A telepítést követően a gép környezetéből el kell távolítani minden a rendeltetésszerű használattal nem összefüggő tárgyat, biztosítani kell a gép környezetében a szükséges munkaterületet

4 Műszaki adatok Műszaki adatok MZ140/1,5 Max.tengelykiállás: 140 mm Megmunkálható lemezvastagság: 1,5 mm Teljes hossz: 400 mm Szélesség: 900 mm Magasság: 1220 mm Hajtómű teljesítmény: 0,75 kw Frekvenciaváltó: NORDAC 750 Működtető feszültség: 220V 50Hz Működési leírás A gép a kívánt profilú görgők felszerelése és az ütközőlap beállítását követően gyakorlatilag használatba vehető. A főkapcsoló bekapcsolása után a zöld gomb megnyomását követően a gép a pedálok valamelyikével indítható. A fordulatszám a pedálházon található potméterrel szabályozható a frekvenciaváltóban beállított maximális és minimális frekvencia közötti intervallumban. A tengelyek összezárását a gép tetején található menetorsóval lehet a kívánt mértékben beállítani. Balesetveszélyes helyzet kialakulása esetén a VÉSZSTOP gomb benyomása azonnal leállítja a működést. Ez az állapot a veszély elhárítását követően a VÉSZSTOP gomb jobbra forgatásával kiugrasztható és a gép újra használható. Karbantartás A fogaskerekek időszakos zsírzása szükséges a csapágyak élettartam zsírzásúak, elhasználódásuk esetén csere szükséges

5 A hajtómű karbantartása: Kenőolajok, olajcsere: Olajcsere 300 üzemóra (bejáratás) után, majd az alábbi táblázat szerint: Olaj hőmérséklet olajcsere (ásványolaj) olajcsere (szintetikus olaj) < 65 C üzemóra után üzemóra után C üzemóra után üzemóra után C üzemóra után üzemóra után A szükséges olaj viszkozitása: t körny: -15 C +25 C t körny: -10 C +40 C Terhelés típusa Ásványolaj Szintetikus olaj Ásványolaj Szintetikus olaj Könnyű ISO VG 150 ISO VG 150 ISO VG 220 ISO VG 220 Közepes ISO VG 150 ISO VG 150 ISO VG 320 ISO VG 220 Nehéz ISO VG 220 ISO VG 220 ISO VG 460 ISO VG 320 Jóváhagyott kenő olajok: Ásványi olaj Szintetikus olaj ISO VG 150 ISO VG 220 ISO VG 320 ISO VG 460 AGIP Blasia 150 Blasia 220 Blasia 320 Blasia 460 Blasia S 220 BP Energol GR-XP150 Energol GR-XP220 Energol GR-XP320 Energol GR-XP460 Energol SG XP220 Shell Omala Oil 150 Omala Oil 220 Omala Oil 320 Omala Oil 460 Tivela Oil SC 320 ESSO Spartan EP150 Spartan EP 220 Spartan EP 320 Spartan EP 460 Glycolube 220 MOBIL Mobilgear 629 Mobilgear 630 Mobilgear 632 Mobilgear 634 Glygoyle 30 Olaj mennyiség: tájékoztató mennyiség a táblázat szerint, pontos mennyiség az üzemi helyzetbe állított hajtómű szintjelző nyílása szerint (ha a nyílás helye nem egyértelmű, forduljon a forgalmazóhoz). A fenti műveleteket csak szakképzett személy végezheti! A gépen végzendő karbantartási munkák gyakorlatilag a zsírzógombokon keresztüli időszakos zsírzásra és a fogaskerekek zsírkenésére korlátozódik szükség szerint, de legalább havonta egyszer. Munkavédelmi, balesetvédelmi tudnivalók A gép használata során előforduló főbb veszélyforrások: Mozgó géprészek, (tengely, alakító görgők) - 5 -

6 A megmunkálandó anyag mozgatása Éles lemezek, munkadarabok Általános követelmények: A gépet csak az, a kezeléssel megbízott 18 éven felüli, szellemileg és fizikailag (orvosilag) alkalmas dolgozó működtetheti, aki a gép biztonságos kezelését elsajátította. Ruházat: begombolt, testhez simuló munkaruha, acélbetétes védő lábbeli, tenyérvédő vagy védőkesztyű. Gyűrű, lánc, karóra, karkötő viselése munka közben tilos! A lógó, laza hajat be kell fedni. A gépet nem kezelheti olyan dolgozó, aki a kezén kötést, vagy ujjvédőt visel. A 20 kg-on felüli anyag behelyezését, mozgatását szükség esetén segédberendezéssel kell végezni. Munkakezdés előtt ellenőrizni kell: A munkaszervek állapotát, tisztaságát, rögzítettségét, A munkavégzéshez szükséges munkaterület nagyságát, állapotát, A feldolgozásra kerülő és a megmunkált anyagok ( lemezek ) megfelelő elbillenés, borulásmentes tárolását. A munkaszervek mozgásának megfelelő működését. A gép használatát azonnal be kell szüntetni és a hiba elhárításáig üzemen kívül kell helyezni, ha: A gépen a szokásostól eltérő zörgés, lazulás, szorulás, vagy egyéb rendellenesség tapasztalható, A munkaszerv megsérül, vagy meglazul, A megmunkált anyag rakatai a gép kiszolgálását akadályozzák, az anyagot begyűri, megszorul, illetve bármilyen balesetveszély lép fel. Munkavégzés közben: A munkavégzést csak a beállító és a munkahelyi vezető által ismertetett módon szabad végezni. A működő gépen a munkaszervek közé függetlenül a védőberendezéstől benyúlni TILOS! Karbantartás, javítás: A gépen előforduló mechanikai hibákat csak a kijelölt karbantartó szakmunkás javíthatja ki. A dolgozó a gépen csak olyan természetű karbantartási ( kenési ) munkát végezhet, amely nem jár a gép szerkezetének megbontásával. Megjegyzés: A munka biztonságát befolyásoló minden változás esetén az utasítást felül kell vizsgálni, illetve módosítani kell. A biztonságtechnikai utasítást a gépen vagy a gép közelében el kell helyezni. Meg kell győződni arról, hogy a gépet kezelő dolgozó a kezelési utasításban előírtakat elsajátította és a gyakorlatban alkalmazni tudja. Amíg ez kellő eredménnyel nem történik meg, a dolgozó csak felügyelet mellett foglalkoztatható

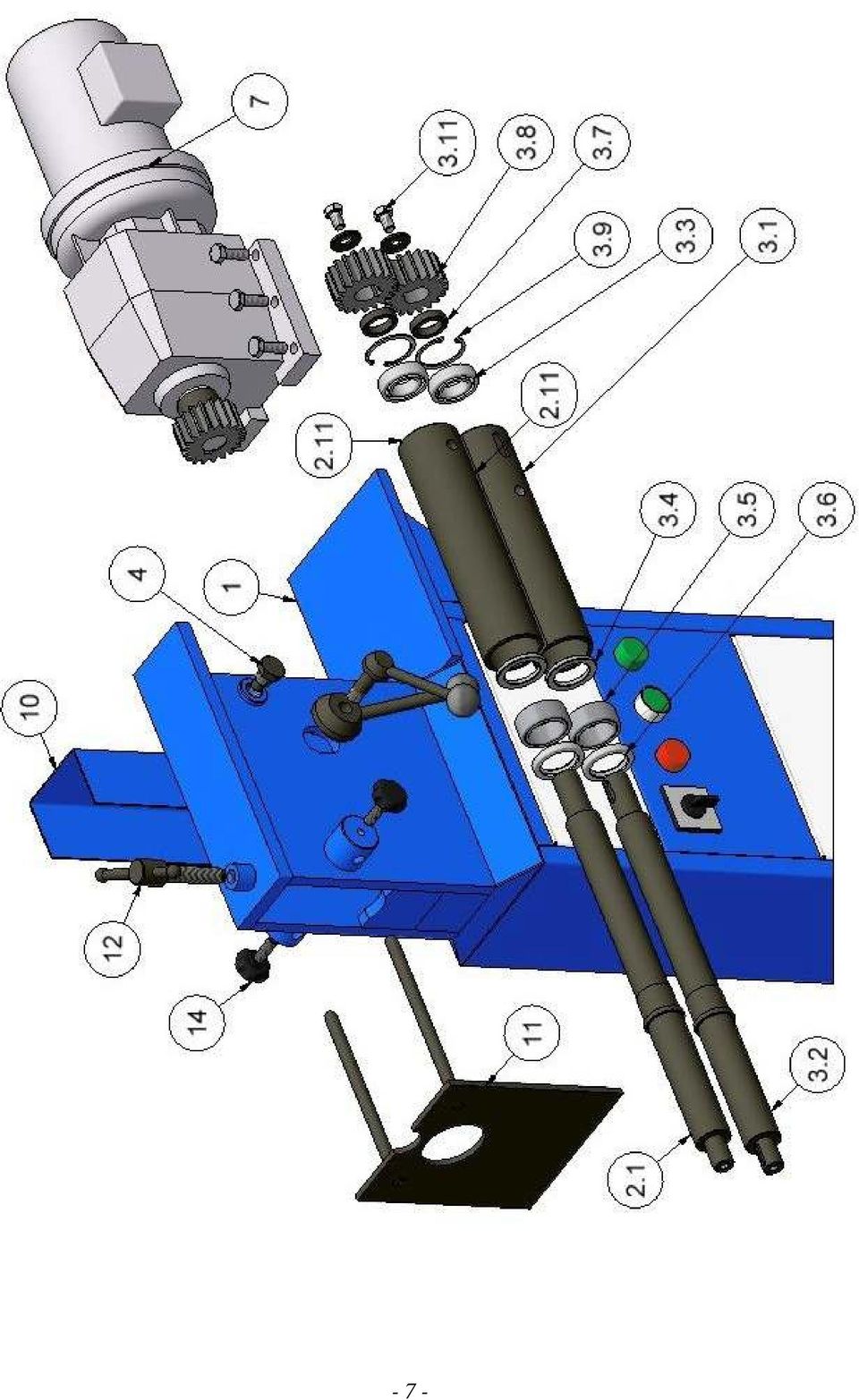

7 - 7 -

8 - 8 -

9 PROGRAMOZHATÓ FREKVENCIAVÁLTÓVAL MŰKÖDTETETT ZIKNIZŐGÉP ÁRAMÚTTERVE. FILENÉV: ZIKNIZŐPC = = RL1 1 PE RL2 2 3 CONTROL BOX B+ B- DC FÉK 4 FORDULATSZÁM K AUT V 0V AD DA = ~ U V W 15 +5vV M IRÁNYVV. KÉZI IRÁNYV. LÁBK. P+ N V 5V 0V RS 485 CPU = ~ OPCIÓ TERMIKUS VÉDELEM L N 220V~ N B1 MK1 220V~ DIL 0052 L PE B2 16A/2pol 220V 2W STOP 220V 2W ÜZEM Működés:Az FK-főkapcsoló bekapcsolásával feszültség kerűl MK1-es mágneskapcsolóra, L1-es hálózati jelzőlámpa világít. Az ÜZEM-nyomógomb megnyomásakor MK1 behúz és öntartó kapcsolása miatt behúzva is marad függetlenül attól, hogy az ÜZEM nyomógombot felengedtük. Hálózati feszültség kerűl a frekvenciaváltóra amely kb. 2mp öntesztelés után üzemképes. A motor elindítása a jobb vagy bal oldali lábkapcsoló megnyomásával lehetséges attól függően, hogy melyik irányba kívánjuk elindítani. Ha a gépet folyamatos üzemben akarjuk használni,a gépen levő kapcsolót középállásból jobb vagy bal irányba kell kapcsoln és a gép mindaddig működni fog amíg a kapcsolót vissza nem állítjuk középállásba. Ebben az üzemmódban figyelemmel kell lenni a következőkre.mivel a kézi és a lábkapcsoló vezérlése párhuzamos, kerüljük együttes használatát. Ha pl. kézi kapcsolóval jobb irányú forgásra kapcsolunk és közben a lábkapcsoló bal irányú pedálját is megnyomjuk, a forgás megáll mindaddig amíg a lábkapcsolót el nem engedtük.ugyanolyan irányú pedál megnyomásakor nem történik változás. A motor közvetlen védelmét a frekvenciaváltó látja el. Más jellegű veszély esetén a STOP gomb megnyomásával feszültségmentesíthetjük a frekvenciaváltót. Az újboli működtetés a STOP gomb reteszének feloldása után, az ÜZEM nyomógomb megnyomásával lehetséges. A frekvenciaváltó a gép célszerű felhasználásához, az OK:GÉP által felhasznált motornak megfelelően van programozva

10 - 10 -
