SUM SUM. A+ rendszerelemek. Átfogó szabályozó és felügyeleti web-szerver

Átírás

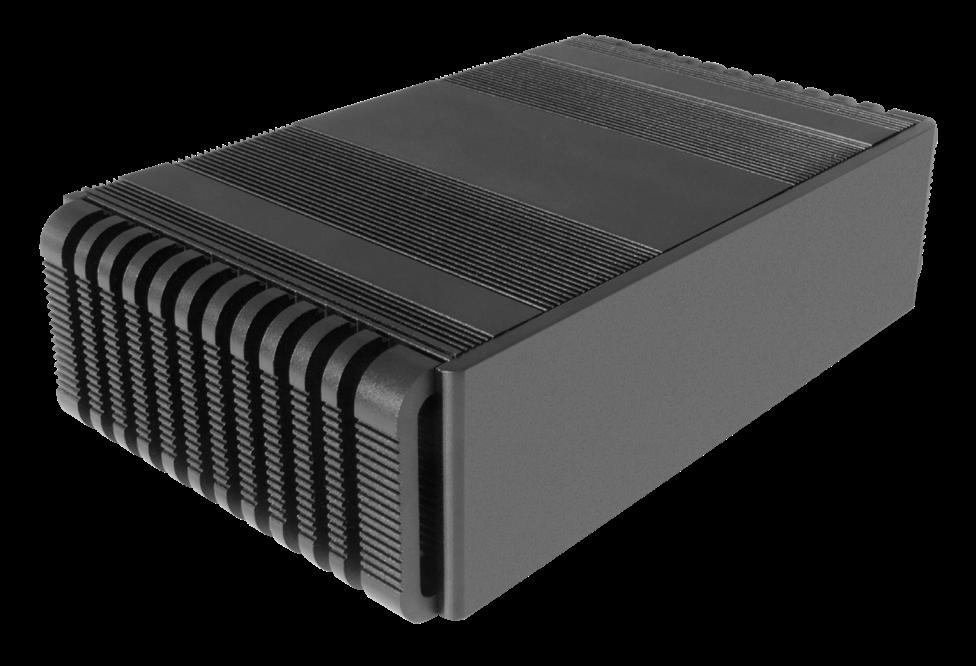

1 A+ rendszerelemek Átfogó szabályozó és felügyeleti web-szerver Leírás Az energiamegtakarítások legnagyo részét csak automatikus, összefüggő és pontos igény szerinti működéssel lehet elérni. Annak érdekében, hogy növeljük a ControlAir és egyéb rendszertermékeink hatékonyságát, kifejlesztettük a saját szabályozó és optimalizáló szoftverünket, hogy maximalizáljuk az energiamegtakarításokat, miközben biztosítjuk a teljes légtechnikai rendszer működését összefoglaló vizuális visszajelzését. Legfő jellemzők Web-alapú energia optimalizáló szoftver a teljes légtechnikai rendszerhez Központi adminisztráció Áttekintés és állandó visszajelzés Épületfelügyeleti rendszerhez csatlakoztatható Működés A ControlAir vezérlőegységet a QuickNet segítségével a hoz csatlakoztatva az épületfelügyeleti rendszer lehetővé teszi a felhasználók számára a rendszer egészének felügyeletét és beállítását a jogosultságuk függvényében. A beállítási funkciók az internetes felületen keresztül érhetők el, míg a megfelelő komfortot és az optimális energia felhasználást maga a rendszer biztosítja. A lehetővé teszi például a zóna vezérlését, a naplózást, a riasztáskezelést és a távoli frissítéseket. Igény esetén a épületfelügyeleti rendszerhez is csatlakoztatható. 1. ábra ipari PC 1

2 Supreme Management A egy átfogó szabályozó és felügyeleti web-szerver a TIDEC rendszeren belül. A magasa szintű felügyeleti központként optimalizálási képességekkel rendelkezik, és naplózza a rendszer minden működési paraméterét és ennek megfelelően automatikusan szabályozza a belső klímát és a szellőztetés intenzitását. A web-es felhasználói felületén keresztül az üzemeltető finombeállításokat végezhet az épület minden egyes helyiségében, zónájában, és azonnali vizuális visszajelzést is ad az épület minden egyes részéről. Optimalizál A egy Web-alapú vezérlő és optimalizáló rendszer egy igényvezérelt beltéri klímához, amelyet klímagerendák és VAV rendszerek vezérléséhez készítettük. A a teljes beltéri klíma rendszernek egy átlátható áttekintését biztosítja, szabályozás és elemzési funkcionalitással. Teljes áttekintés A Web App-on keresztül minden összekötött helyiség és eszköz részére biztosít teljes áttekintését, és integrálja valamennyi ControlAir egységet az épületben. Nyomon követi a teljes szellőztető rendszert, biztosítva, hogy mind a helyi, mind a zóna műveletek hatékonyan együttműködjenek. Modulok A Web-alapú szoftver modulokból épül fel, amelyek mindegyikét specifikus, világos és megbízható funkciókkal terveztük. Az előre programozott modulok egyszerűsítik és felgyorsítják a teljes légtechnikai rendszer tervezési folyamatát. Felhasználóbarát A tiszta és felhasználóbarát kezelőfelületen keresztül, a Web App a teljes szellőztető rendszer vizuális visszajelzését biztosítja. A gondosan tervezett felhasználói felület egy egyszerűen használható vezérlést biztosít a rendszerkezelő részére. Rugalmasság Egyszerű felépítésének köszönhetően, könnyen adhatunk továi funkciókat a -hoz. Továfejlesztett és igény alapján készült vevőspecifikus funkciókat lehet programozni annak érdekében, hogy testre szabjuk az energiaoptimalizálási követelményeket minden egyedi épületben. Könnyű beállítás A -hoz QuickNet-en keresztül kapcsoló ControlAir vezérlőegységek révén, az irányítási rendszer lehetővé teszi a felhasználók számára, hogy jogosultságuktól függően a rendszert egész egységként kezelje. A funkciók elérhetők a Web App-on keresztül, miközben a kezelők optimalizálhatják, finomra hangolhatják az adott helyiségek klímáját és az energiafogyasztást. 2

3 modulok A az Airvent mérnökei által gondosan megtervezett funkcionális optimalizáló modulokból épül fel. A modulok előre programozott szabályozási és vezérlési funkciókat tartalmaznak, a felügyeleti rendszer önálló építőelemei, melyek a légtechnikai rendszer helyi szabályozóira, a ControlAir elemekre vannak hatással. A modulok típusuktól függő feladatokat látnak el, mennyiségük a légtechnikai rendszer méretének függvényében változik. A légtechnikai rendszer üzemeltetéséhez felépített modulok listája egyben a rendszer pontos működésének leírására is használható. A rendszer jól strukturált, moduláris felépítésének köszönhetően áttekinthető, érthető és egyértelmű megoldást kínál a légtechnikai rendszerek irányítására és felügyeletére. The szoftver az alái egységeket tartalmazza: Hőmérséklet modulok Nyomás modulok Áramlási modulok Műveleti modulok Épületfelügyeleti rendszer modulok Grafikus modulok Rendszer modulok Zóna nyomás szabályozás - ZPC modul Minden zóna állandó nyomásra szabályozott. Az aktuális zóna nyomás és ezzel együtt a szellőztetés intenzitása kültéri hőmérsékletfüggő, melyet a ZPC modul számít ki. A számított zóna nyomás alapjelet átküldi a zóna VAV BASiQ légmennyiség szabályozóhoz, hogy beállítsa a helyes zóna nyomást. A légkezelőgépek maximális teljesítménye csak az év legmelege nyári napjain szükséges. Rendszer nyomás szabályozás - SPC modul A központi légkezelőgépeknek elegendő rendszernyomást kell biztosítani ahhoz, hogy a VAV-BASiQ zónaszabályozók megfelelően működjenek. A nyomás alapbeállítását az SPC modul biztosítja. A rendszernyomás alapbeállítását úgy állítják be, hogy legalá egy zóna VAV-BASiQ légmennyiség szabályozó majdnem teljesen nyitva legyen. Mivel a rendszernyomást mindig a felosztott zónák valósidejű igényének megfelelően állítják be és pontosítják, jelentős mennyiségű energiafogyasztást lehet megtakarítani, a hagyományos állandó nyomásvezérelt légszállításhoz viszonyítva. A szellőztetés intenzitása az épületben elsődlegesen a kültéri hőmérsékletre és körülményekre épül. Az alapszellőztetést állandóan biztosítjuk a beállított minimum szinten. A rendszernyomás ekkor a külső hőmérsékleteken, és a beállított nyomásgörbén alapulva változik. 3

4 Pimer levegő hőmérséklet szabályozás - PRIMA modul Az épületek hatékony hőmérséklet szabályozásához a szellőztetéshez, klimatizáláshoz használt friss (primer) levegő hőmérsékletének pontos beállítása elengedhetetlen. A primer levegő hőmérsékletének helyes beállításával az épület hűtése és fűtése a külső terhek változásával azonos ritmusban, mindig az elvárásoknak megfelelően működik. A PRIMA modul használatával a légtechnikai zónákba juttatott levegő hőmérséklete mindig pontosan annyi, amennyi a komfort üzemeltetés biztosításához szükséges. Távolléti szellőztetés - WAVe modul A WAVe modul automatikus indítás-leállítás vezérlést biztosít a légkezelőgépek számára, az épület egyedi igényeinek megfelelően. Távolléti módban a WAVe modul alapszellőztetést nyújt rövid és ciklikus start/stop funkcióval. A ControlAir integrált mozgásérzékelőivel a automatikusan érzékeli, hogy az adott zónában vagy helyiségben tartózkodnak-e, és ennek megfelelően automatikusan indítja a szellőztetést. Automatikus alapjel beállító egység - DRIFT modul Ha a beltéri és kültéri hőmérséklet különbség túl magas, akkor a klimatizált helységbe belépő személyt hősokk hatás érheti. A DRIFT modullal megalkottunk egy automatikus alapjel beállítót, mely hősokk hatás mentes, maximális hőkomfortot biztosító helyiség hőmérséklet alapjelet határoz meg az épület minden pontján. A DRIFT modul automatikus alapjel pontosítást nyújt a nyári szélsőségek alatt. Kis lépésekben automatikusan emeli a helyiség hőmérséklet alapjeleket, amint a kültéri hőmérséklet egy bizonyos szint fölé emelkedik. A felgyülemlett hőmennyisége éjszaka, lehetőség szerint szabadhűtéssel kerül elvonásra, lehetővé téve a hűtőgépek még gazdaságosa működését. 4

5 Zóna kiegyensúlyozott légmennyiség szabályozás - E.X. modul A zónákra bontott légtechnikai rendszerek befúvott oldali nyomás szabályozása változó befúvott légmennyiséget eredményez. Az elszívott oldalon kiegyenlített szellőzés biztosítása szükséges. A E.X. modul összegzi a zóna befúvott légmennyiségeit, folyamatos kapcsolatot tartva a BASiQ befúvó egységekkel. A légmennyiség szabályozott elszívó BASiQ csappantyú az E.X. modulon keresztül, QuickNet hálózati kapcsolaton át tájékoztatást kap az összesített befúvott légmennyiségről. A E.X. modulok használatával egyszerűen, külön jelvezetékek kiépítése nélkül befúvás-elszívás egyensúly hozható létre tetszőleges távolságú BASiQ csappantyúk között. E.X. Szivattyú vezérlés és szabályozás - POC modul Az épületek hűtés és fűtés köri keringető szivattyúinak automatikus igény szerinti működtetése sok esetben nehezen megoldható feladat. A POC modul a ControlAir helyiség hőmérséklet szabályozók hűtési-fűtési állapotait követve képes a hűtő-fűtő köri szivattyúk igény szerinti indítására. A szivatytyúk működtetése külsõ hőmérséklet határolással letiltható. A szivattyúk időszakos karbantartó mozgatása minden nap hajnalban 3 órakor történik. A POC modul által kiadott szivattyú indító jel egy QuickNet hálózatra kapcsolt ControlAir eszköz 24VDC digitális kimenetét vezérli. Hűtővíz szabályozás - CWC modul A klímagerendák hűtővíz hőmérsékletét a CWC modul szabályozza. A primer hűtővíz hőmérséklet alapjele külső hőmérséklet függő. A páralecsapódás elkerüléséhez a hűtővíz alapjel harmatpont határolással rendelkezik. A számított hőmérsékleti alapjel Modbus-on vagy egy ControlAir IO egység által kiadott 0-10V jel útján jut el a hűtőgéphez. 5

6 Példák a felületről bejelentkezés oldalra (különböző felhasználói szintek a biztonságos működéshez) főmenü szoba lista nézet épület elrendezés nézet modul nézet diagram nézet oldalak beállítása (rendszergazda szint) Helyiséglista Gyors áttekintést nyújt a csatlakoztatott helyiségekről és eszközökről. A listák a funkciók, a zónák, az emeletek, stb. szerint csoportosíthatók egy legördülő menüből. Az egyes oszlopok egyedi kiválasztása. Az oszlopra kattintva az oszlopok könnyen csoportosíthatók Kapcsolódik a megfelelő helyi szabályozóhoz (szoba, zóna, stb.) 2. ábra Helyiséglista 6

7 Általános alaprajz A helyiséglista épületrajz nézetben grafikusan is megtekinthető. Az elrendezést emeletek vagy zónák szerint lehet csoportosítani. A kiválasztott tulajdonságok értékeinek dinamikus megjelenítése. Nagyítás lehetősége az egyes helyiségekre. Kattintható dinamikus értékek, például zóna, szoba stb. 3. ábra Épület felépítése 7

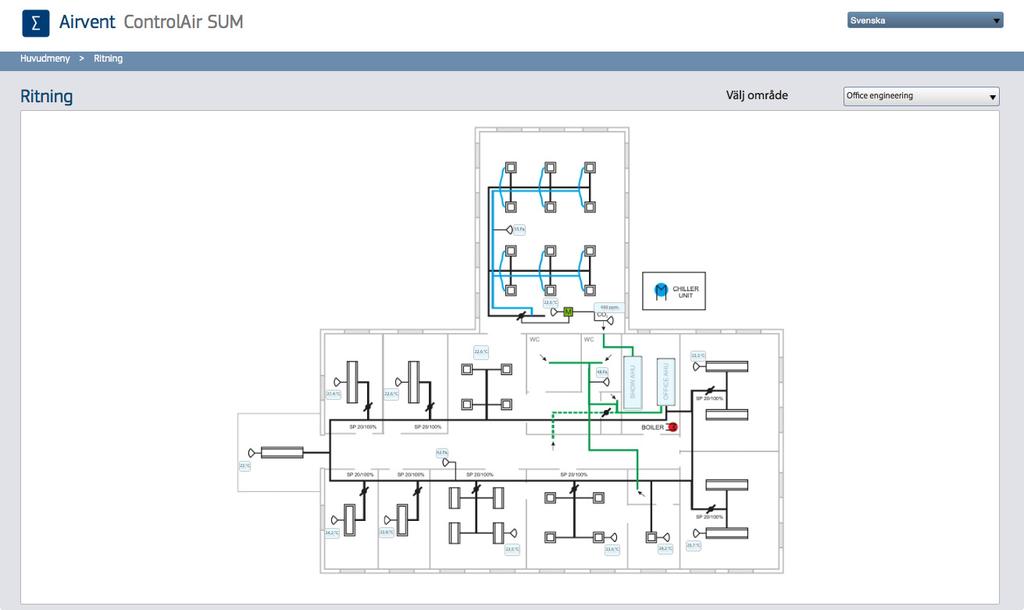

8 Folyamatábra Az épületrajz nézet alternatívájaként a rendszer kapcsolási rajza is megtekinthető. Az elrendezést emeletek vagy zónák szerint lehet csoportosítani. A kiválasztott tulajdonságok értékeinek dinamikus megjelenítése. Nagyítás lehetősége az egyes helyiségekre Kattintható dinamikus értékek, például zóna, szoba stb. 4. ábra Folyamatábra a kapcsolási rajzról 8

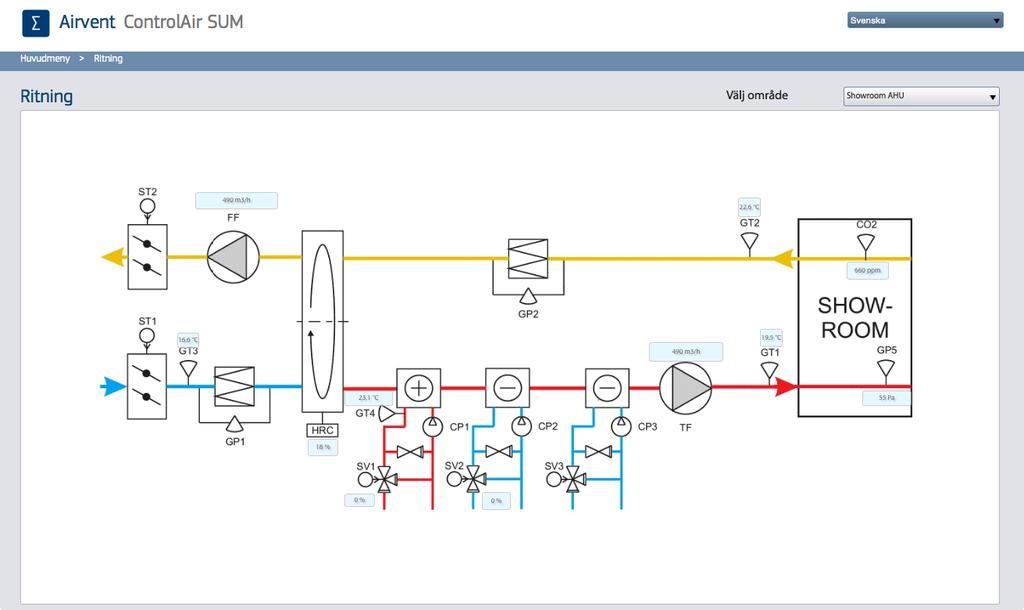

9 Légkezelő egység elrendezése A légkezelő egység folyamatábrája a rendszer működésének gyors és informatív megjelenítése érdekében. A kiválasztott tulajdonságok értékeinek dinamikus megjelenítése. Nagyítás lehetősége az egyes helyiségekre Kattintható dinamikus értékek, például zóna, szoba stb. 5. ábra A légkezelő egység elrendezése 9

10 Trend diagramok A rendszer kiválasztott részei hibaelhárításának, felügyeletének és értékelésének megkönnyítése érdekében az különböző adatfolyamatokat tud nyújtani a rendszerről. A minden értéke naplózva van, és megjeleníthető a trendnézetben. Havi, heti, napi és a felhasználó által meghatározott időtartamokhoz való gyors hozzáférés Egyéni sablonok létrehozása a gyors hozzáférés érdekében 6. ábra Trend diagramok 10

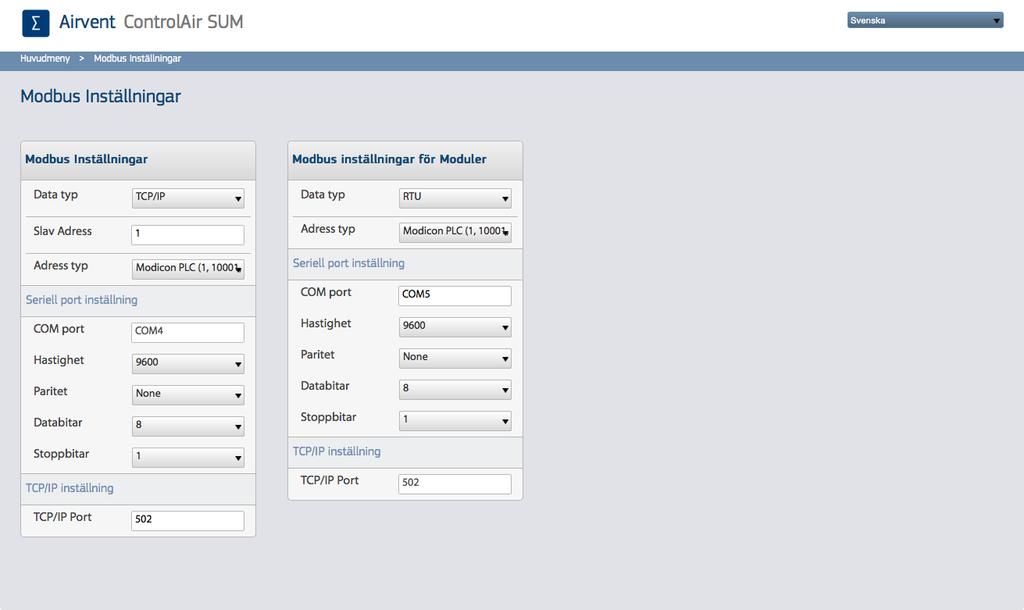

11 Csatlakozás külső BMS-hez A épületfelügyeleti rendszerhez (BMS) is csatlakoztatható és a busz vagy az internet átjárójaként fog működni. Minden érték leolvasható a helyi szabályozók szintjéig Személyes listák létrehozása a fordítási rendszerek között Alapkivitelben a BMS-hez való csatlakozás a Modbuson keresztül (RTU, TCP) 7. ábra Külső épületfelügyeleti rendszer csatlakozás 11
