1 Tartalom Esztergálás Műszaki információk Külső kések, Jetstream Tooling, Seco-Capto... 6 Külső kések, Jetstream Tooling Lapkák Leszúrás Műszaki információk Leszúrás Kések, JetstreamTooling X4 Műszaki információk X4 Lapkák Esztergálás Marás Sarok marók Tárcsa marók Nagyelőtolású marók Lapkák Tömör keményfém marók JABRO Szerszám választás JABRO Solid2 JS453, JS JABRO HSS Co JCO Furatkészítés Crownloc Plus Perfomax Precifix, Xfix EPB 610 Nagyoló kiesztergáló fejek, kompakt EPB 731S Jumbo híd rúd kiesztergálók Felszerszámozás EPB K820/ K821 Steadyline rezgés csillapított Combimaster befogók EPB 5600 Shrinkfit befogók, erősített EPB 5600 Safe-Lock Shrinkfit befogók, erősített EPB 5835 Hidraulikus befogók, erős SMG* Munkadarab anyagok SMG* Nyilatkozat Marás Tömör keményfém marók Furatkészítés Felszerszámozás * SMG = Seco anyag csoport 1

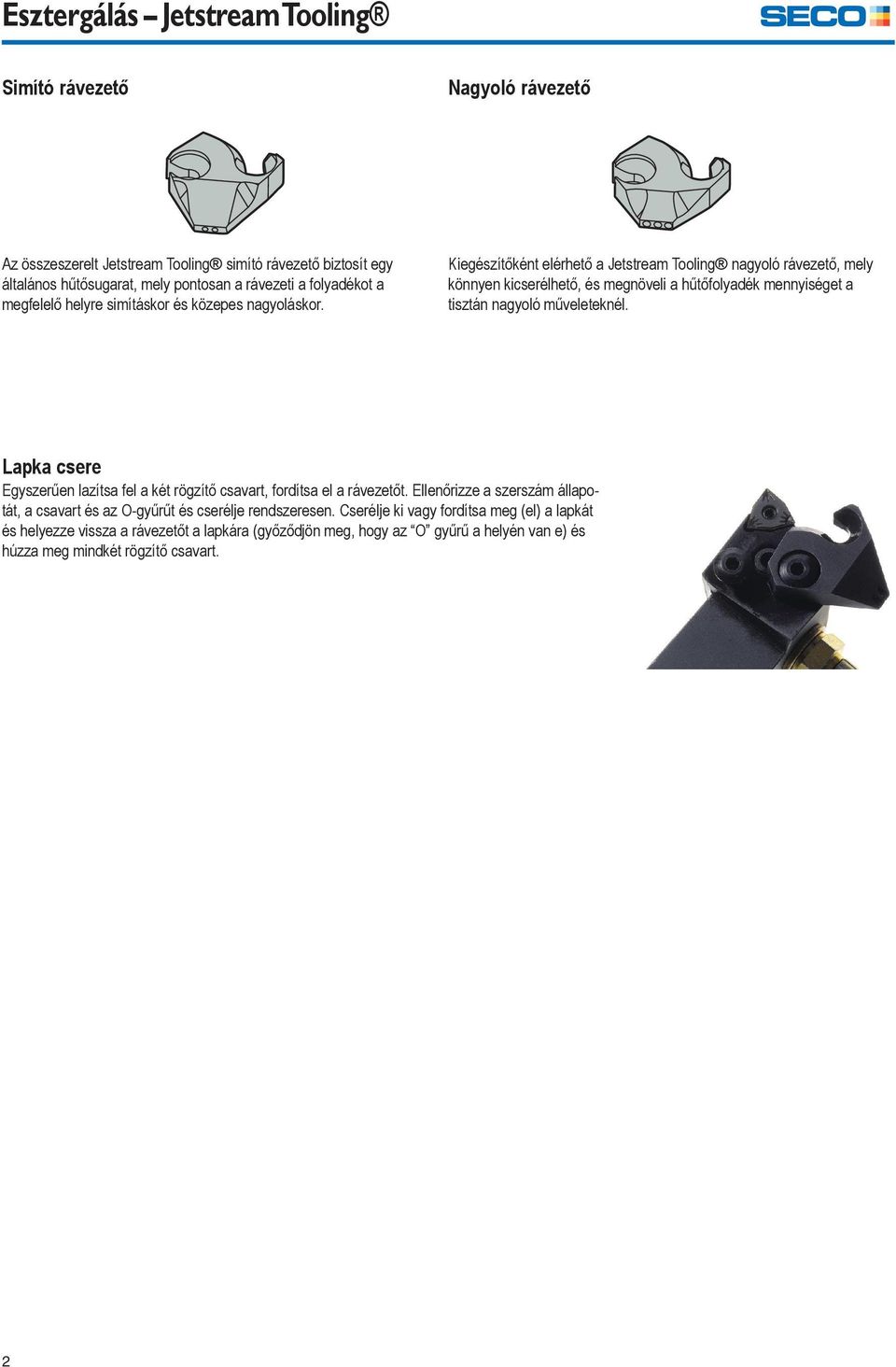

2 Esztergálás Jetstream Tooling Simító rávezető Nagyoló rávezető Az összeszerelt Jetstream Tooling simító rávezető biztosít egy általános hűtősugarat, mely pontosan a rávezeti a folyadékot a megfelelő helyre simításkor és közepes nagyoláskor. Kiegészítőként elérhető a Jetstream Tooling nagyoló rávezető, mely könnyen kicserélhető, és megnöveli a hűtőfolyadék mennyiséget a tisztán nagyoló műveleteknél. Lapka csere Egyszerűen lazítsa fel a két rögzítő csavart, fordítsa el a rávezetőt. Ellenőrizze a szerszám állapotát, a csavart és az O-gyűrűt és cserélje rendszeresen. Cserélje ki vagy fordítsa meg (el) a lapkát és helyezze vissza a rávezetőt a lapkára (győződjön meg, hogy az O gyűrű a helyén van e) és húzza meg mindkét rögzítő csavart. 2

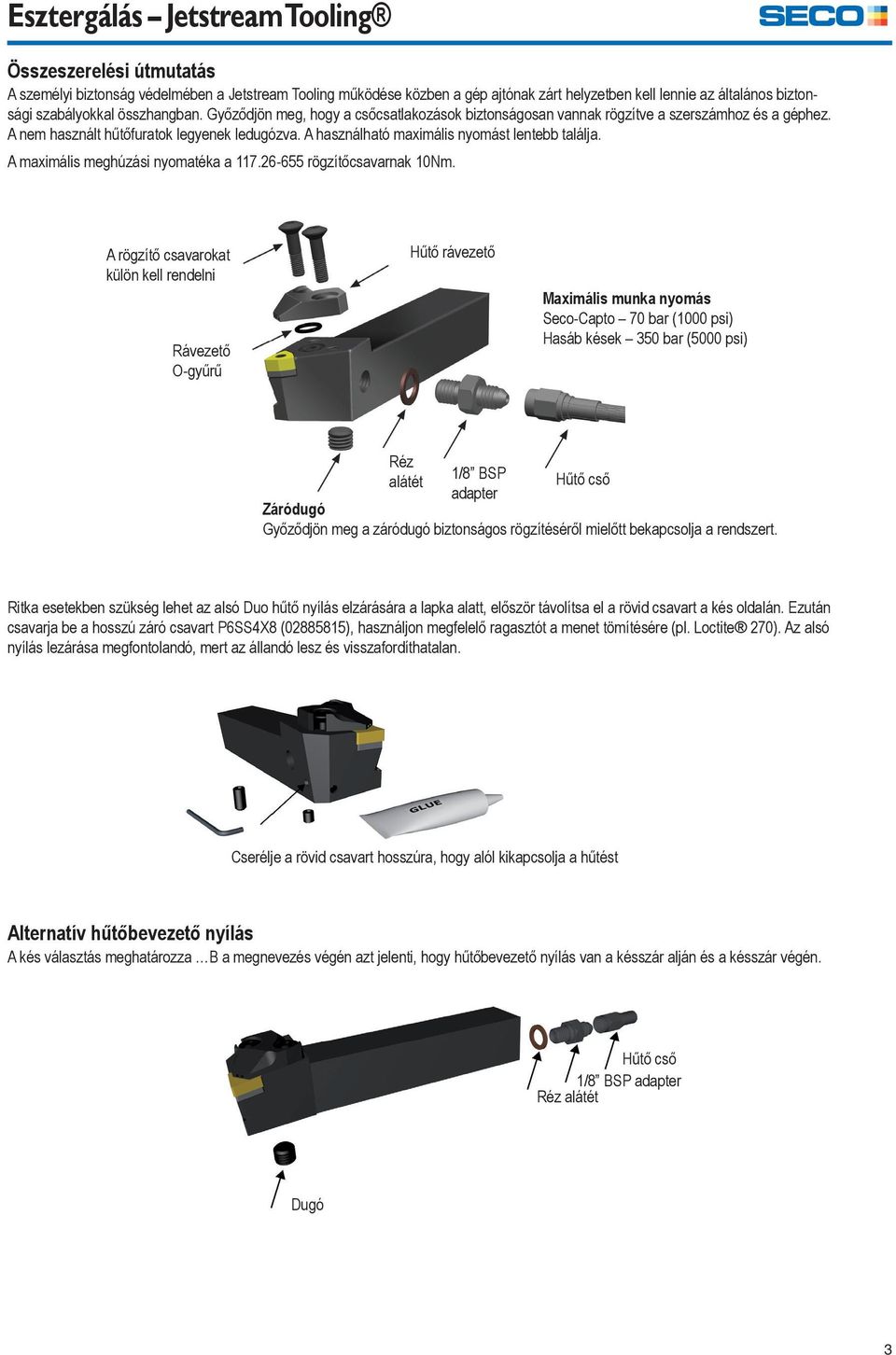

3 Esztergálás Jetstream Tooling Összeszerelési útmutatás A személyi biztonság védelmében a Jetstream Tooling működése közben a gép ajtónak zárt helyzetben kell lennie az általános biztonsági szabályokkal összhangban. Győződjön meg, hogy a csőcsatlakozások biztonságosan vannak rögzítve a szerszámhoz és a géphez. A nem használt hűtőfuratok legyenek ledugózva. A használható maximális nyomást lentebb találja. A maximális meghúzási nyomatéka a rögzítőcsavarnak 10Nm. A rögzítő csavarokat külön kell rendelni Rávezető O-gyűrű Hűtő rávezető Maximális munka nyomás Seco-Capto 70 bar (1000 psi) Hasáb kések 350 bar (5000 psi) Réz alátét 1/8 BSP adapter Hűtő cső Záródugó Győződjön meg a záródugó biztonságos rögzítéséről mielőtt bekapcsolja a rendszert. Ritka esetekben szükség lehet az alsó Duo hűtő nyílás elzárására a lapka alatt, először távolítsa el a rövid csavart a kés oldalán. Ezután csavarja be a hosszú záró csavart P6SS4X8 ( ), használjon megfelelő ragasztót a menet tömítésére (pl. Loctite 270). Az alsó nyílás lezárása megfontolandó, mert az állandó lesz és visszafordíthatalan. Cserélje a rövid csavart hosszúra, hogy alól kikapcsolja a hűtést Alternatív hűtőbevezető nyílás A kés választás meghatározza B a megnevezés végén azt jelenti, hogy hűtőbevezető nyílás van a késszár alján és a késszár végén. Hűtő cső 1/8 BSP adapter Réz alátét Dugó 3

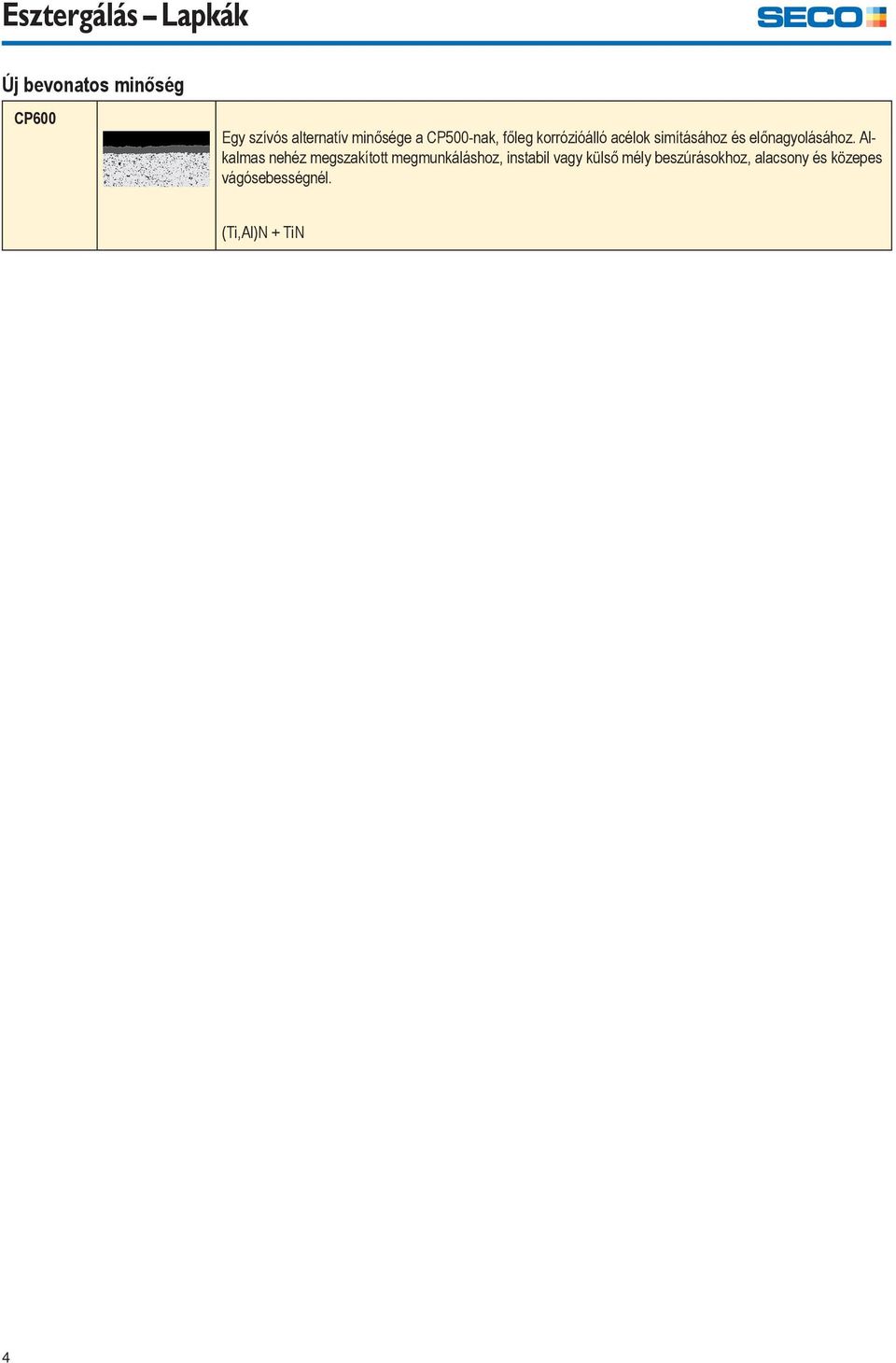

4 Esztergálás Lapkák Új bevonatos minőség CP600 Egy szívós alternatív minősége a CP500-nak, főleg korrózióálló acélok simításához és előnagyolásához. Alkalmas nehéz megszakított megmunkáláshoz, instabil vagy külső mély beszúrásokhoz, alacsony és közepes vágósebességnél. (Ti,Al)N + TiN 4

5 Esztergálás Lapkák, High Feed Új forgácstörő a nagyelőtolású lapkákhoz W-MF4 Könnyű forgácsolást biztosító forgácstörő korrózióálló acél nagy előtolással történő megmunkálásához. Biztosítja a jó felület minőséget simító műveleteknél és a nagy előtolású Wiper termelékenységet közepes-nagyoló megmunkálásoknál. Megmunkálás: f = 0,05-0,90 mm/ford, a p = 0,2-6,0 mm Nagy előtolású lapkák Bevezetés A Seco nagyelőtolású lapkái biztosítják Kitűnő felület minőséget nagy előtolással. Egészen kiváló felületi minőség normál előtolással. A Seco nagyelőtolású wiperlapkák használatával feleslegessé válik a felület köszörülése. R a (μm) M3 R a 6 (μm) 5 MF4 4 3 W-M3 2 1 W-MF4 M3 = Standard -M3 W-M3 = Wiper -M3 Előtolás (mm/ford) A diagramm megmutatja a különlegesen jó felület minőséget, a Seco nagyelőtolású W-M3 wiper lapkák és hagyományos lapkáinak összehasonlításával acél megmunkálásakor. CNMG120408W-M3, TP2500, = 95, a p = 1 mm, forgácsolási sebesség az előtoláshoz állítva, SMG4 (acél) anyag csoportban. 0,1 MF4 = Standard -MF4 W-MF4 = Wiper -MF4 Előtolás (mm/ford) A Seco nagy előtolású W-MF4 wiper lapka és a hagyományos lapka közötti felület minőség összehasonlítása. CNMG120408W-MF4, TM4000, = 95, a p = 1 mm, forgácsolási sebesség az előtoláshoz állítva, SMG9 (korrózióálló acél) anyag csoportban. Standard lapka geometria Nagyelőtolású wiper lapka geometria 5

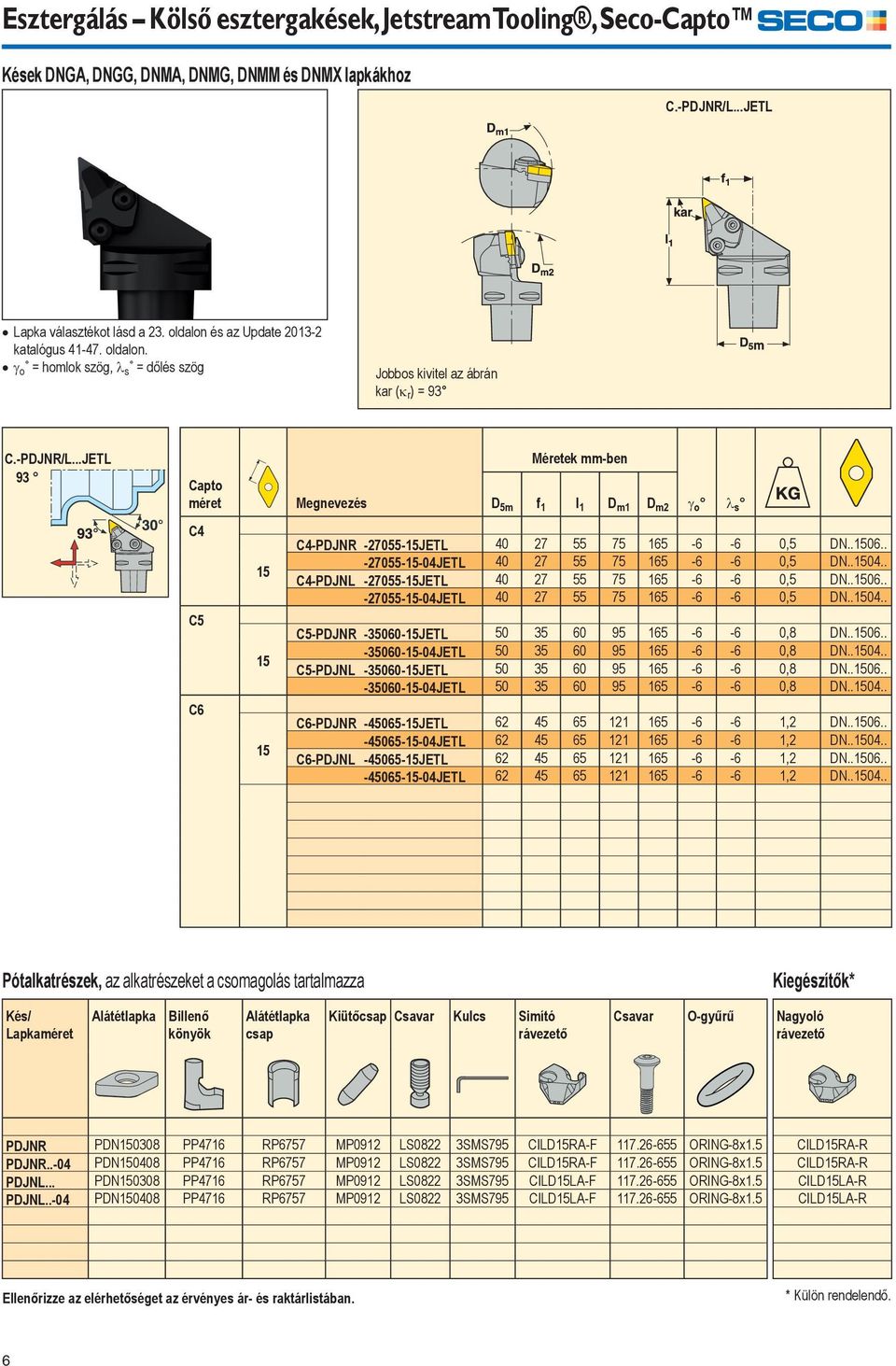

6 Esztergálás Kölső esztergakések, Jetstream Tooling, Seco-Capto Kések DNGA, DNGG, DNMA, DNMG, DNMM és DNMX lapkákhoz C.-PDJNR/L...JETL Lapka választékot lásd a 23. oldalon és az Update katalógus oldalon. o = homlok szög, s = dőlés szög Jobbos kivitel az ábrán kar ( r ) = 93 C.-PDJNR/L...JETL 93 Capto méret Megnevezés D 5m f 1 l 1 D m1 D m2 o s C4 C5 C C4-PDJNR JETL ,5 DN JETL ,5 DN C4-PDJNL JETL ,5 DN JETL ,5 DN C5-PDJNR JETL ,8 DN JETL ,8 DN C5-PDJNL JETL ,8 DN JETL ,8 DN C6-PDJNR JETL ,2 DN JETL ,2 DN C6-PDJNL JETL ,2 DN JETL ,2 DN Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Kiegészítők* Kés/ Lapkaméret Alátétlapka Billenő könyök Alátétlapka csap Kiütőcsap Csavar Kulcs Simító rávezető Csavar O-gyűrű Nagyoló rávezető PDJNR PDN PP4716 RP6757 MP0912 LS0822 3SMS795 CILD15RA-F ORING-8x1.5 CILD15RA-R PDJNR..-04 PDN PP4716 RP6757 MP0912 LS0822 3SMS795 CILD15RA-F ORING-8x1.5 CILD15RA-R PDJNL... PDN PP4716 RP6757 MP0912 LS0822 3SMS795 CILD15LA-F ORING-8x1.5 CILD15LA-R PDJNL..-04 PDN PP4716 RP6757 MP0912 LS0822 3SMS795 CILD15LA-F ORING-8x1.5 CILD15LA-R Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában. * Külön rendelendő. 6

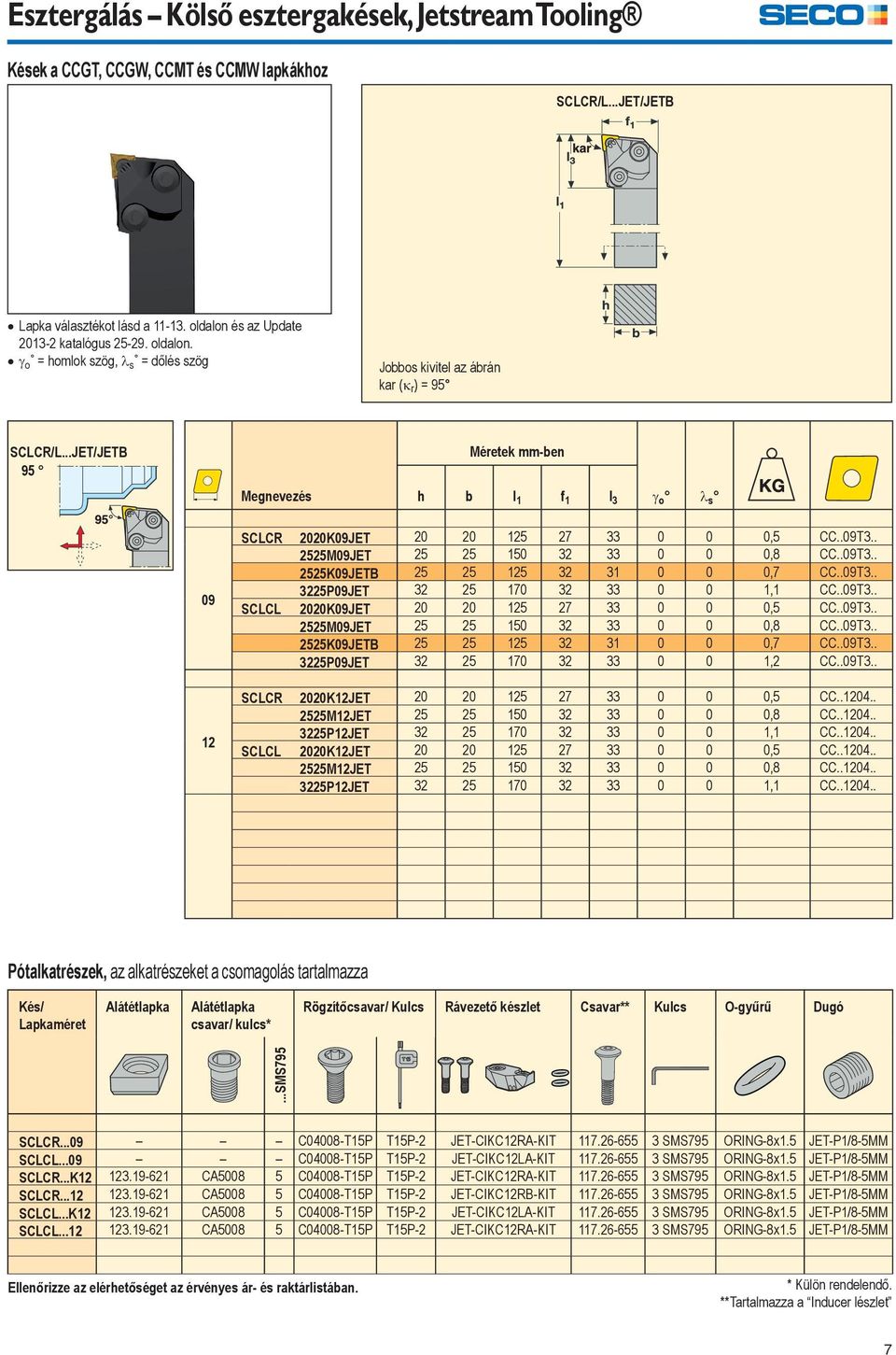

7 Esztergálás Kölső esztergakések, Jetstream Tooling Kések a CCGT, CCGW, CCMT és CCMW lapkákhoz SCLCR/L...JET/JETB Lapka választékot lásd a oldalon és az Update katalógus oldalon. o = homlok szög, s = dőlés szög Jobbos kivitel az ábrán kar ( r ) = 95 SCLCR/L...JET/JETB 95 Megnevezés h b l 1 f 1 l 3 o s SCLCR 2020K09JET ,5 CC..09T M09JET ,8 CC..09T K09JETB ,7 CC..09T P09JET ,1 CC..09T3.. SCLCL 2020K09JET ,5 CC..09T M09JET ,8 CC..09T K09JETB ,7 CC..09T P09JET ,2 CC..09T3.. SCLCR 2020K12JET ,5 CC M12JET ,8 CC P12JET ,1 CC SCLCL 2020K12JET ,5 CC M12JET ,8 CC P12JET ,1 CC Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Kés/ Lapkaméret Alátétlapka Alátétlapka csavar/ kulcs* Rögzítőcsavar/ Kulcs Rávezető készlet Csavar** Kulcs O-gyűrű Dugó...SMS795 SCLCR...09 C04008-T15P T15P-2 JET-CIKC12RA-KIT SMS795 ORING-8x1.5 JET-P1/8-5MM SCLCL...09 C04008-T15P T15P-2 JET-CIKC12LA-KIT SMS795 ORING-8x1.5 JET-P1/8-5MM SCLCR...K CA C04008-T15P T15P-2 JET-CIKC12RA-KIT SMS795 ORING-8x1.5 JET-P1/8-5MM SCLCR CA C04008-T15P T15P-2 JET-CIKC12RB-KIT SMS795 ORING-8x1.5 JET-P1/8-5MM SCLCL...K CA C04008-T15P T15P-2 JET-CIKC12LA-KIT SMS795 ORING-8x1.5 JET-P1/8-5MM SCLCL CA C04008-T15P T15P-2 JET-CIKC12RA-KIT SMS795 ORING-8x1.5 JET-P1/8-5MM Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában. * Külön rendelendő. **Tartalmazza a Inducer lészlet 7

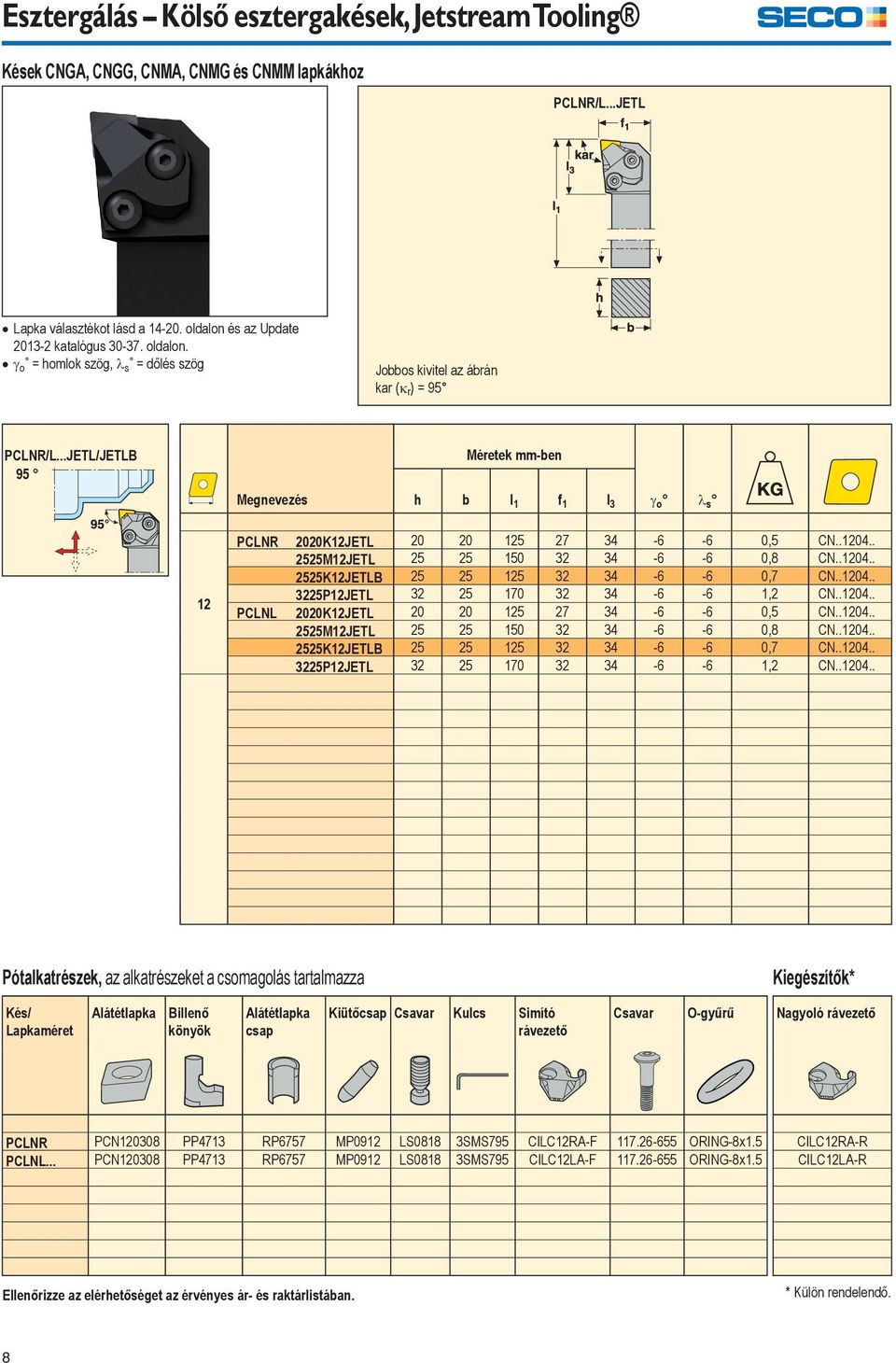

8 Esztergálás Kölső esztergakések, Jetstream Tooling Kések CNGA, CNGG, CNMA, CNMG és CNMM lapkákhoz PCLNR/L...JETL Lapka választékot lásd a oldalon és az Update katalógus oldalon. o = homlok szög, s = dőlés szög Jobbos kivitel az ábrán kar ( r ) = 95 PCLNR/L...JETL/JETLB 95 Megnevezés h b l 1 f 1 l 3 o s 12 PCLNR 2020K12JETL ,5 CN M12JETL ,8 CN K12JETLB ,7 CN P12JETL ,2 CN PCLNL 2020K12JETL ,5 CN M12JETL ,8 CN K12JETLB ,7 CN P12JETL ,2 CN Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Kiegészítők* Kés/ Lapkaméret Alátétlapka Billenő könyök Alátétlapka csap Kiütőcsap Csavar Kulcs Simító rávezető Csavar O-gyűrű Nagyoló rávezető PCLNR PCN PP4713 RP6757 MP0912 LS0818 3SMS795 CILC12RA-F ORING-8x1.5 CILC12RA-R PCLNL... PCN PP4713 RP6757 MP0912 LS0818 3SMS795 CILC12LA-F ORING-8x1.5 CILC12LA-R Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában. * Külön rendelendő. 8

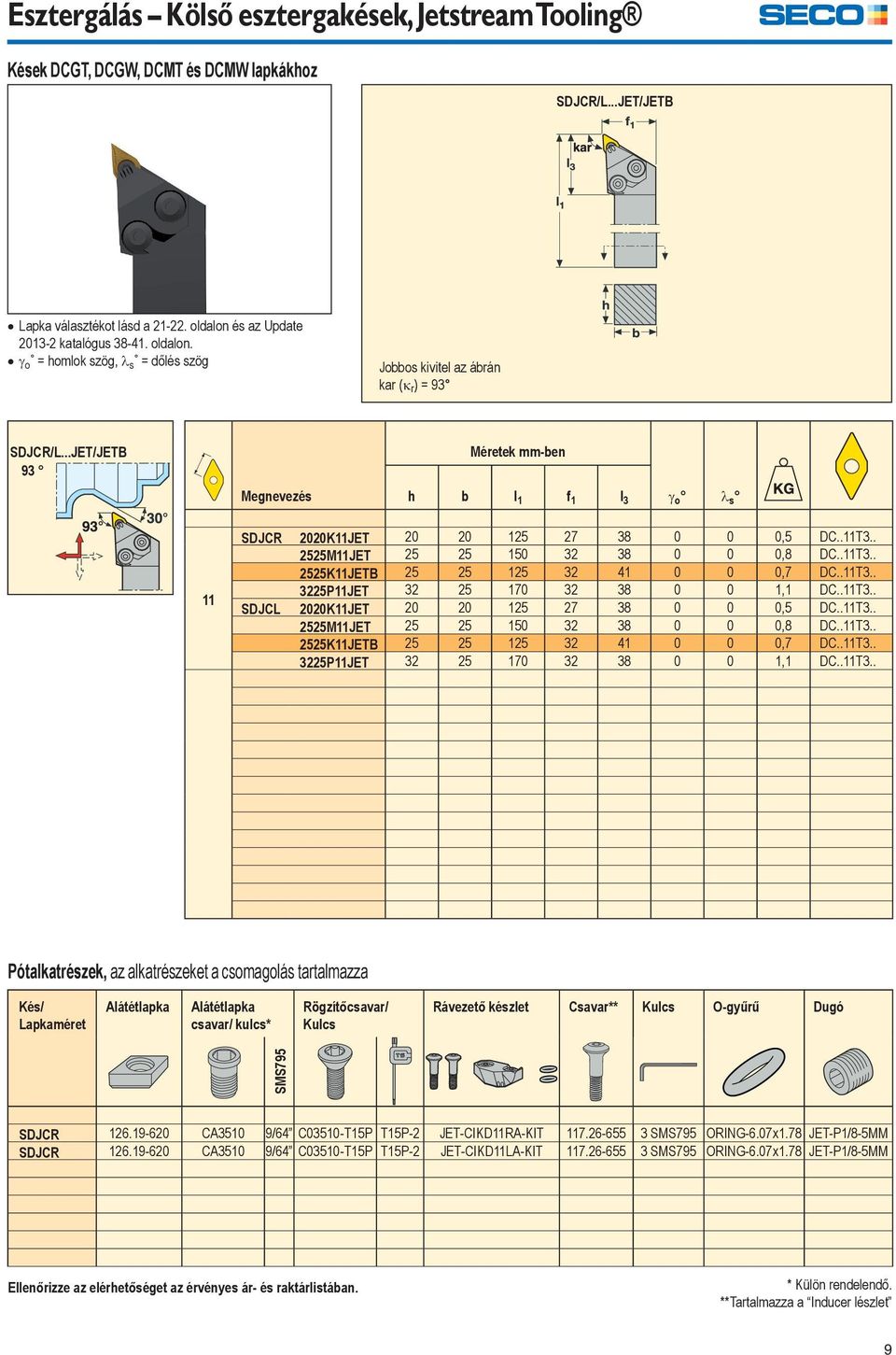

9 Esztergálás Kölső esztergakések, Jetstream Tooling Kések DCGT, DCGW, DCMT és DCMW lapkákhoz SDJCR/L...JET/JETB Lapka választékot lásd a oldalon és az Update katalógus oldalon. o = homlok szög, s = dőlés szög Jobbos kivitel az ábrán kar ( r ) = 93 SDJCR/L...JET/JETB 93 Megnevezés h b l 1 f 1 l 3 o s 11 SDJCR 2020K11JET ,5 DC..11T M11JET ,8 DC..11T K11JETB ,7 DC..11T P11JET ,1 DC..11T3.. SDJCL 2020K11JET ,5 DC..11T M11JET ,8 DC..11T K11JETB ,7 DC..11T P11JET ,1 DC..11T3.. Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Kés/ Lapkaméret Alátétlapka Alátétlapka csavar/ kulcs* Rögzítőcsavar/ Kulcs Rávezető készlet Csavar** Kulcs O-gyűrű Dugó SMS795 SDJCR CA3510 9/64 C03510-T15P T15P-2 JET-CIKD11RA-KIT SMS795 ORING-6.07x1.78 JET-P1/8-5MM SDJCR CA3510 9/64 C03510-T15P T15P-2 JET-CIKD11LA-KIT SMS795 ORING-6.07x1.78 JET-P1/8-5MM Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában. * Külön rendelendő. **Tartalmazza a Inducer lészlet 9

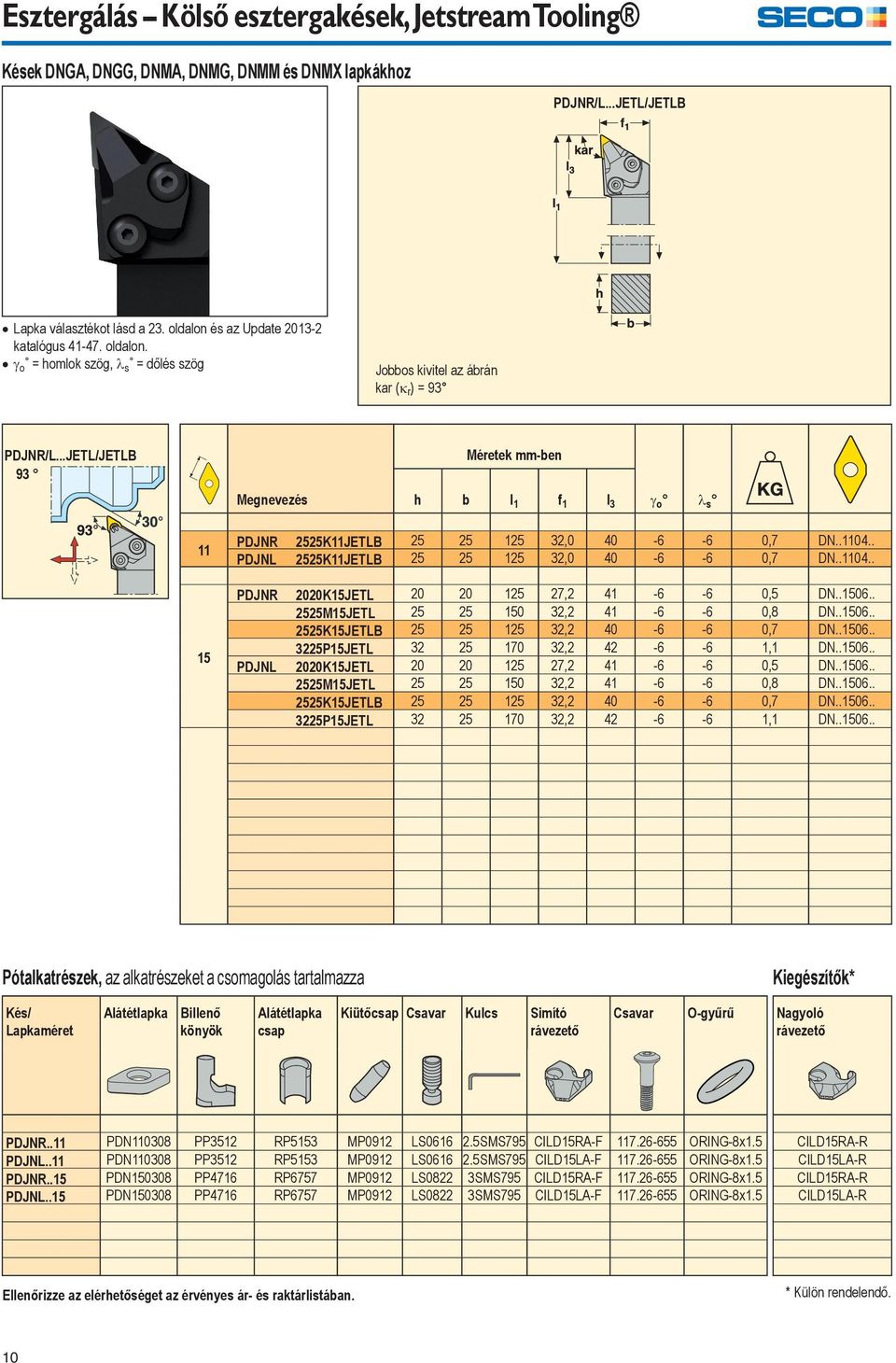

10 Esztergálás Kölső esztergakések, Jetstream Tooling Kések DNGA, DNGG, DNMA, DNMG, DNMM és DNMX lapkákhoz PDJNR/L...JETL/JETLB Lapka választékot lásd a 23. oldalon és az Update katalógus oldalon. o = homlok szög, s = dőlés szög Jobbos kivitel az ábrán kar ( r ) = 93 PDJNR/L...JETL/JETLB 93 Megnevezés h b l 1 f 1 l 3 o s PDJNR 2525K11JETLB , ,7 DN PDJNL 2525K11JETLB , ,7 DN PDJNR 2020K15JETL , ,5 DN M15JETL , ,8 DN K15JETLB , ,7 DN P15JETL , ,1 DN PDJNL 2020K15JETL , ,5 DN M15JETL , ,8 DN K15JETLB , ,7 DN P15JETL , ,1 DN Pótalkatrészek, az alkatrészeket a csomagolás tartalmazza Kiegészítők* Kés/ Lapkaméret Alátétlapka Billenő könyök Alátétlapka csap Kiütőcsap Csavar Kulcs Simító rávezető Csavar O-gyűrű Nagyoló rávezető PDJNR..11 PDN PP3512 RP5153 MP0912 LS SMS795 CILD15RA-F ORING-8x1.5 CILD15RA-R PDJNL..11 PDN PP3512 RP5153 MP0912 LS SMS795 CILD15LA-F ORING-8x1.5 CILD15LA-R PDJNR..15 PDN PP4716 RP6757 MP0912 LS0822 3SMS795 CILD15RA-F ORING-8x1.5 CILD15RA-R PDJNL..15 PDN PP4716 RP6757 MP0912 LS0822 3SMS795 CILD15LA-F ORING-8x1.5 CILD15LA-R Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában. * Külön rendelendő. 10

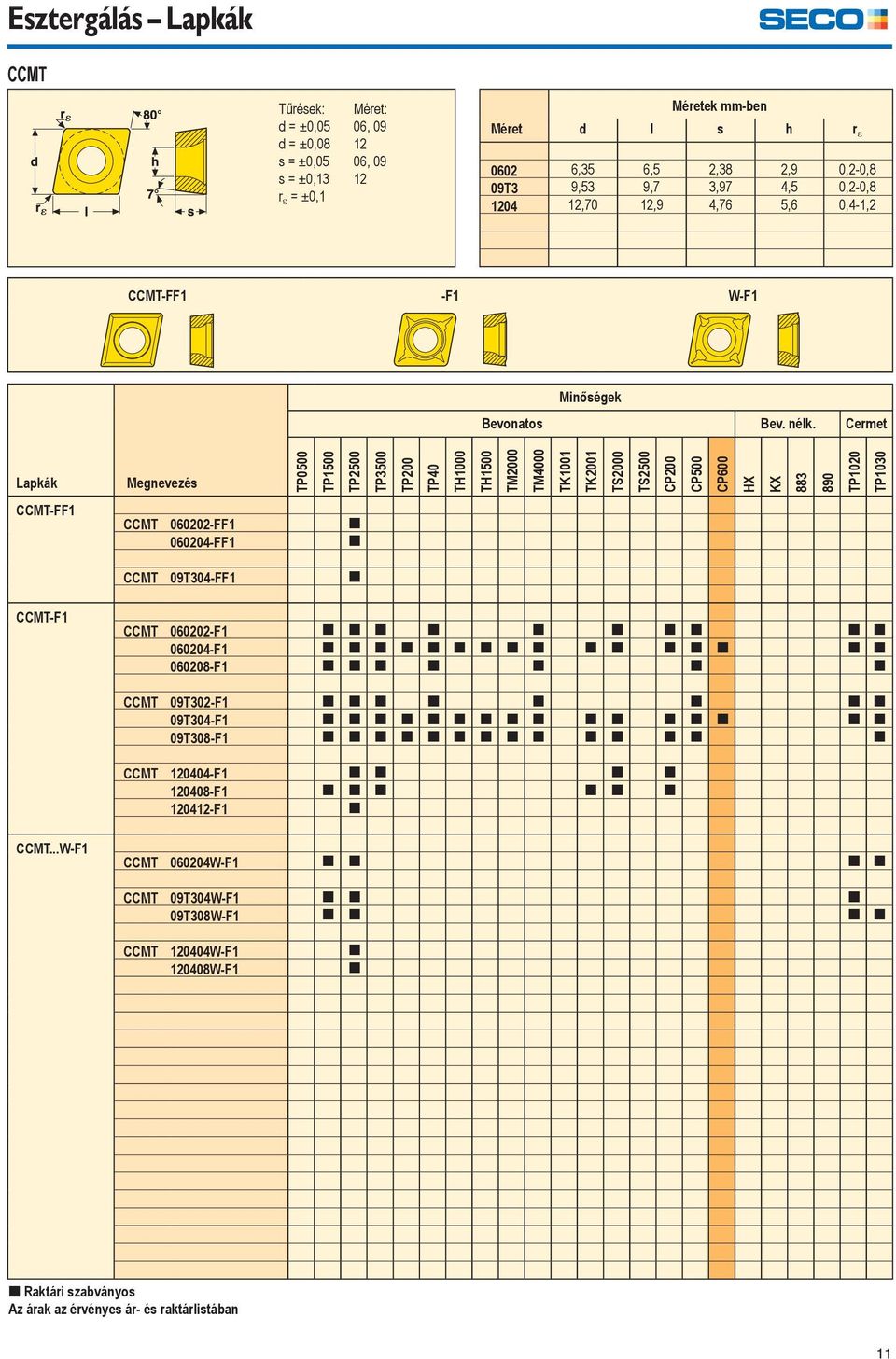

11 Esztergálás Lapkák CCMT Tűrések: Méret: d = ±0,05 06, 09 d = ±0,08 12 s = ±0,05 06, 09 s = ±0,13 12 r = ±0,1 Méret d l s h r ,35 6,5 2,38 2,9 0,2-0,8 09T3 9,53 9,7 3,97 4,5 0,2-0, ,70 12,9 4,76 5,6 0,4-1,2 CCMT-FF1 -F1 W-F1 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CCMT-FF1 CCMT FF1 [ FF1 [ CCMT 09T304-FF1 [ CCMT-F1 CCMT F1 [ [ [ [ [ [ [ [ [ [ F1 [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ F1 [ [ [ [ [ [ [ CCMT 09T302-F1 [ [ [ [ [ [ [ [ 09T304-F1 [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ 09T308-F1 [ [ [ [ [ [ [ [ [ [ [ [ [ [ CCMT F1 [ [ [ [ F1 [ [ [ [ [ [ F1 [ CCMT...W-F1 CCMT W-F1 [ [ [ [ CCMT 09T304W-F1 [ [ [ 09T308W-F1 [ [ [ [ CCMT W-F1 [ W-F1 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 11

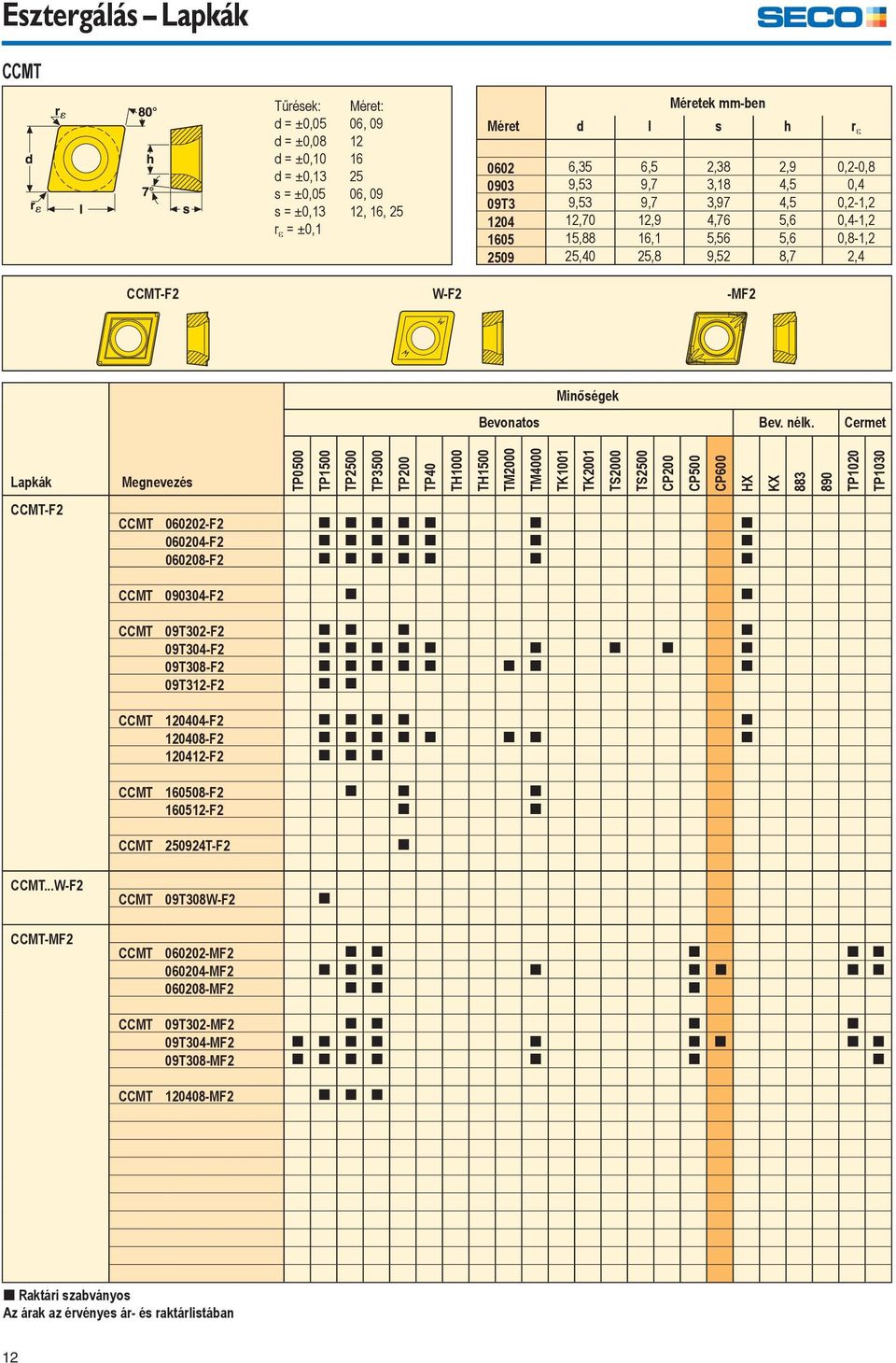

12 Esztergálás Lapkák CCMT Tűrések: Méret: d = ±0,05 06, 09 d = ±0,08 12 d = ±0,10 16 d = ±0,13 25 s = ±0,05 06, 09 s = ±0,13 12, 16, 25 r = ±0,1 Méret d l s h r ,35 6,5 2,38 2,9 0,2-0, ,53 9,7 3,18 4,5 0,4 09T3 9,53 9,7 3,97 4,5 0,2-1, ,70 12,9 4,76 5,6 0,4-1, ,88 16,1 5,56 5,6 0,8-1, ,40 25,8 9,52 8,7 2,4 CCMT-F2 W-F2 -MF2 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CCMT-F2 CCMT F2 [ [ [ [ [ [ [ F2 [ [ [ [ [ [ [ F2 [ [ [ [ [ [ [ CCMT F2 [ [ CCMT 09T302-F2 [ [ [ [ 09T304-F2 [ [ [ [ [ [ [ [ [ 09T308-F2 [ [ [ [ [ [ [ [ 09T312-F2 [ [ CCMT F2 [ [ [ [ [ F2 [ [ [ [ [ [ [ [ F2 [ [ [ CCMT F2 [ [ [ F2 [ [ CCMT T-F2 [ CCMT...W-F2 CCMT 09T308W-F2 [ CCMT-MF2 CCMT MF2 [ [ [ [ [ MF2 [ [ [ [ [ [ [ [ MF2 [ [ [ CCMT 09T302-MF2 [ [ [ [ 09T304-MF2 [ [ [ [ [ [ [ [ [ 09T308-MF2 [ [ [ [ [ [ [ CCMT MF2 [ [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 12

13 Esztergálás Lapkák CCMT Tűrések: Méret: d = ±0,05 06, 09 d = ±0,08 12 d = ±0,10 16 s = ±0,05 06, 09 s = ±0,13 12, 16 r = ±0,1 Méret d l s h r ,35 6,5 2,38 2,9 0,4-0,8 09T3 9,53 9,7 3,97 4,5 0,4-0, ,70 12,9 4,76 5,6 0,4-1, ,88 16,1 5,56 5,6 0,8-1,6 CCMT-M3 -M5 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CCMT-M3 CCMT M3 [ [ M3 [ CCMT 09T304-M3 [ [ 09T308-M3 [ [ CCMT M3 [ M3 [ [ M3 [ [ CCMT M3 [ M3 [ CCMT-M5 CCMT 09T304-M5 [ [ [ [ [ 09T308-M5 [ [ [ [ [ [ [ [ CCMT M5 [ [ [ [ [ [ [ [ M5 [ [ [ CCMT M5 [ M5 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 13

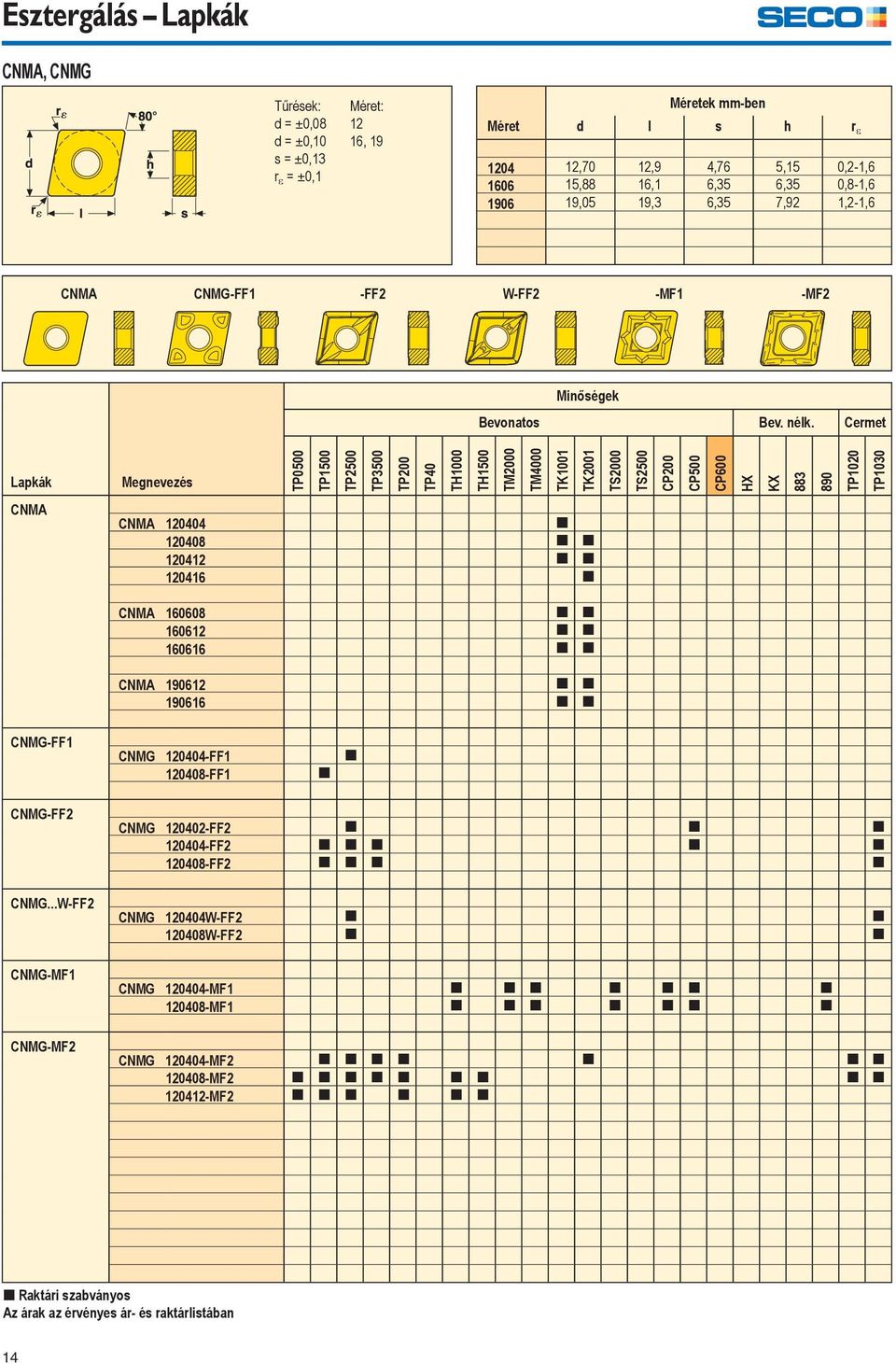

14 Esztergálás Lapkák CNMA, CNMG Tűrések: Méret: d = ±0,08 12 d = ±0,10 16, 19 s = ±0,13 r = ±0,1 Méret d l s h r ,70 12,9 4,76 5,15 0,2-1, ,88 16,1 6,35 6,35 0,8-1, ,05 19,3 6,35 7,92 1,2-1,6 CNMA CNMG-FF1 -FF2 W-FF2 -MF1 -MF2 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CNMA CNMA [ [ [ [ [ [ CNMA [ [ [ [ [ [ CNMA [ [ [ [ CNMG-FF1 CNMG FF1 [ FF1 [ CNMG-FF2 CNMG...W-FF2 CNMG-MF1 CNMG-MF2 CNMG FF2 [ [ [ FF2 [ [ [ [ [ FF2 [ [ [ [ CNMG W-FF2 [ [ W-FF2 [ [ CNMG MF1 [ [ [ [ [ [ [ MF1 [ [ [ [ [ [ [ CNMG MF2 [ [ [ [ [ [ [ MF2 [ [ [ [ [ [ [ [ [ MF2 [ [ [ [ [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 14

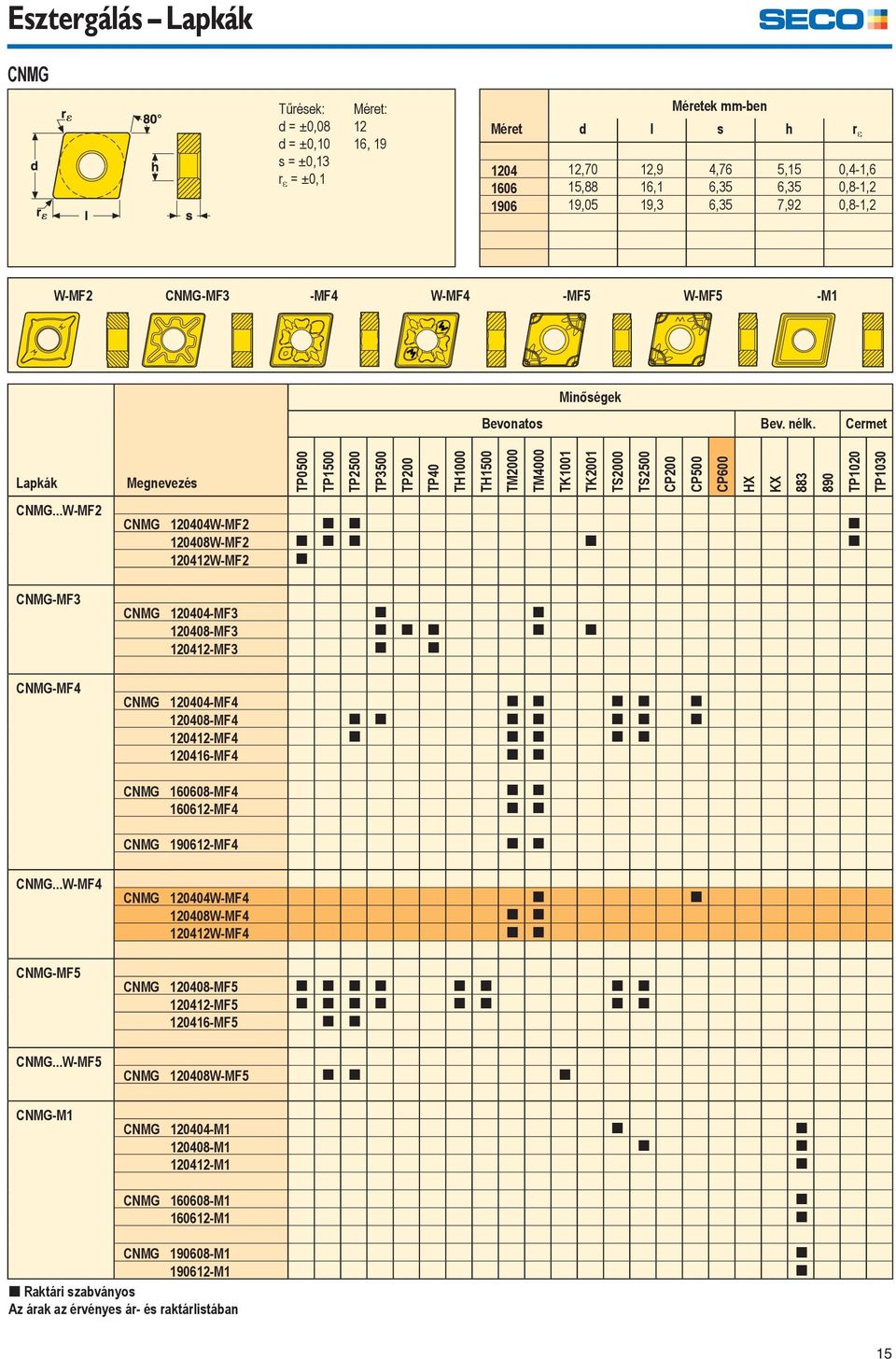

15 Esztergálás Lapkák CNMG Tűrések: Méret: d = ±0,08 12 d = ±0,10 16, 19 s = ±0,13 r = ±0,1 Méret d l s h r ,70 12,9 4,76 5,15 0,4-1, ,88 16,1 6,35 6,35 0,8-1, ,05 19,3 6,35 7,92 0,8-1,2 W-MF2 CNMG-MF3 -MF4 W-MF4 -MF5 W-MF5 -M1 Minőségek Bevonatos Bev. nélk. Cermet Lapkák CNMG...W-MF2 CNMG-MF3 CNMG-MF4 Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 CNMG W-MF2 [ [ [ W-MF2 [ [ [ [ [ W-MF2 [ CNMG MF3 [ [ MF3 [ [ [ [ [ MF3 [ [ CNMG MF4 [ [ [ [ [ MF4 [ [ [ [ [ [ [ MF4 [ [ [ [ [ MF4 [ [ CNMG MF4 [ [ MF4 [ [ CNMG MF4 [ [ TP1030 CNMG...W-MF4 CNMG-MF5 CNMG...W-MF5 CNMG-M1 CNMG W-MF4 [ [ W-MF4 [ [ W-MF4 [ [ CNMG MF5 [ [ [ [ [ [ [ [ MF5 [ [ [ [ [ [ [ [ MF5 [ [ CNMG W-MF5 [ [ [ CNMG M1 [ [ M1 [ [ M1 [ CNMG M M1 CNMG M M1 [ Raktári szabványos Az árak az érvényes ár- és raktárlistában [ [ [ [ 15

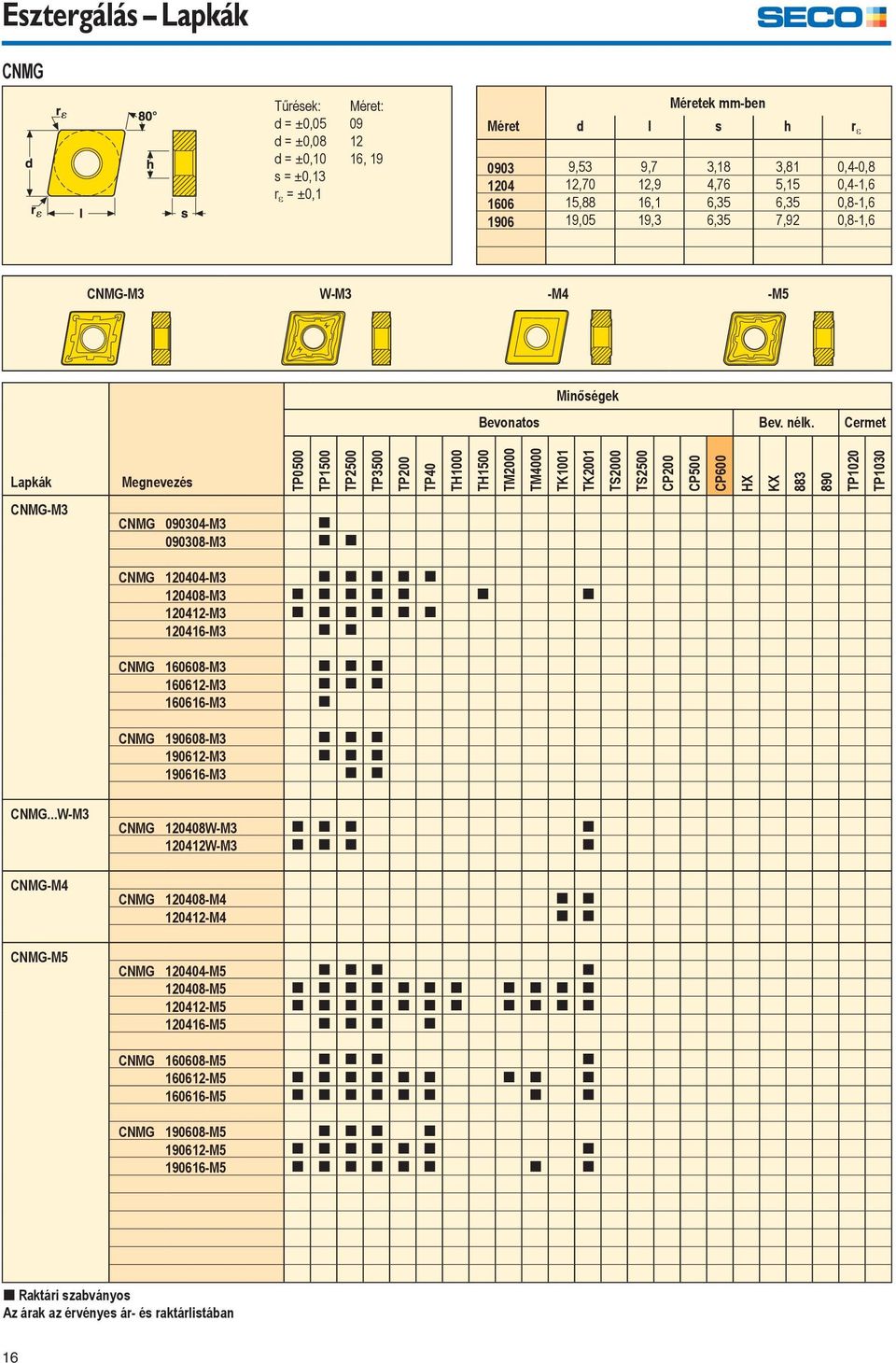

16 Esztergálás Lapkák CNMG Tűrések: Méret: d = ±0,05 09 d = ±0,08 12 d = ±0,10 16, 19 s = ±0,13 r = ±0,1 Méret d l s h r ,53 9,7 3,18 3,81 0,4-0, ,70 12,9 4,76 5,15 0,4-1, ,88 16,1 6,35 6,35 0,8-1, ,05 19,3 6,35 7,92 0,8-1,6 CNMG-M3 W-M3 -M4 -M5 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CNMG-M3 CNMG M3 [ M3 [ [ CNMG M3 [ [ [ [ [ M3 [ [ [ [ [ [ [ M3 [ [ [ [ [ [ M3 [ [ CNMG M3 [ [ [ M3 [ [ [ M3 [ CNMG M3 [ [ [ M3 [ [ [ M3 [ [ CNMG...W-M3 CNMG-M4 CNMG-M5 CNMG W-M3 [ [ [ [ W-M3 [ [ [ [ CNMG M4 [ [ M4 [ [ CNMG M5 [ [ [ [ M5 [ [ [ [ [ [ [ [ [ [ [ M5 [ [ [ [ [ [ [ [ [ [ [ M5 [ [ [ [ CNMG M5 [ [ [ [ M5 [ [ [ [ [ [ [ [ [ M5 [ [ [ [ [ [ [ [ CNMG M5 [ [ [ [ M5 [ [ [ [ [ [ [ M5 [ [ [ [ [ [ [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 16

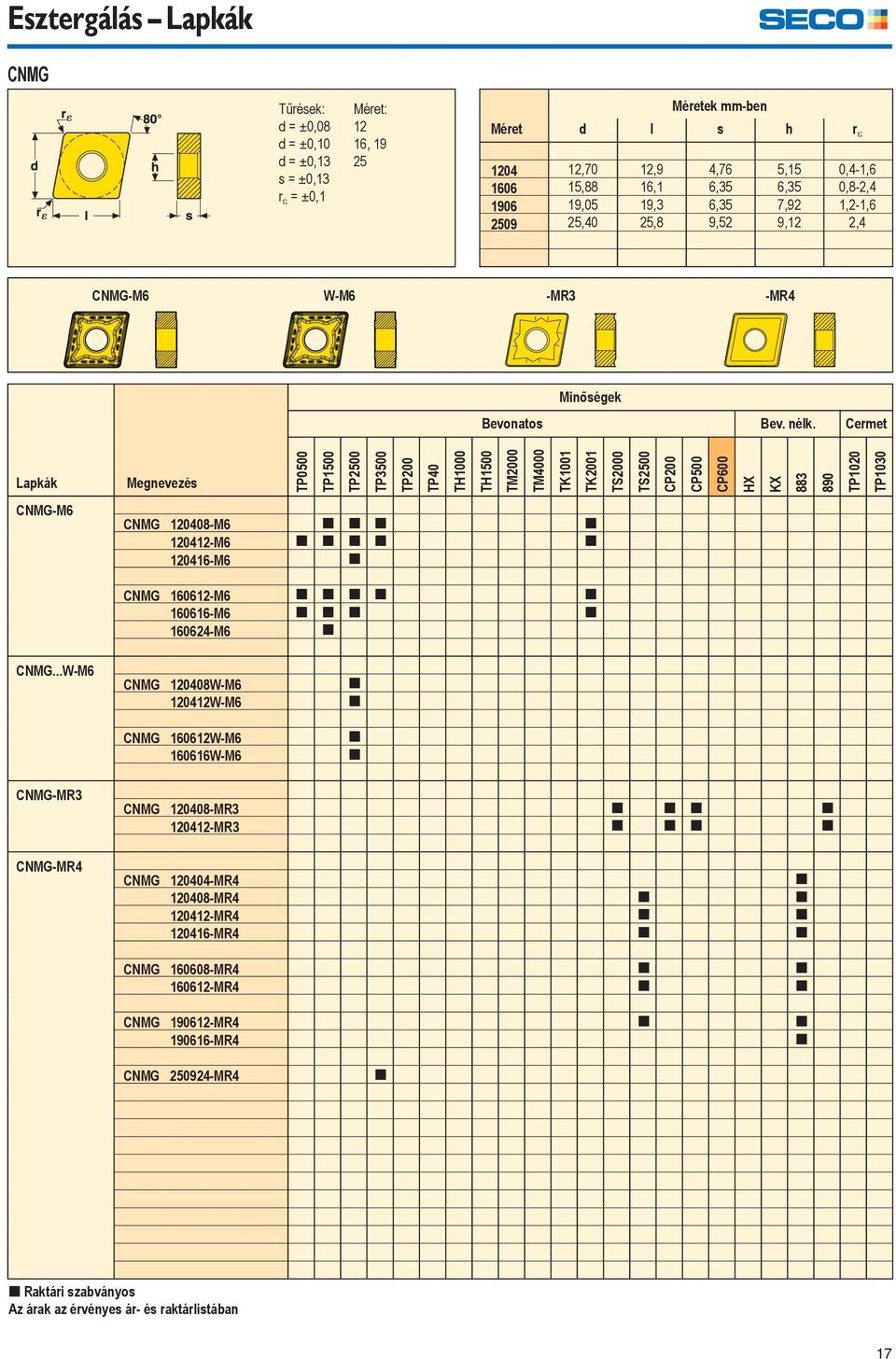

17 Esztergálás Lapkák CNMG Tűrések: Méret: d = ±0,08 12 d = ±0,10 16, 19 d = ±0,13 25 s = ±0,13 r = ±0,1 Méret d l s h r ,70 12,9 4,76 5,15 0,4-1, ,88 16,1 6,35 6,35 0,8-2, ,05 19,3 6,35 7,92 1,2-1, ,40 25,8 9,52 9,12 2,4 CNMG-M6 W-M6 -MR3 -MR4 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CNMG-M6 CNMG M6 [ [ [ [ M6 [ [ [ [ [ M6 [ CNMG M6 [ [ [ [ [ M6 [ [ [ [ M6 [ CNMG...W-M6 CNMG W-M6 [ W-M6 [ CNMG W-M6 [ W-M6 [ CNMG-MR3 CNMG-MR4 CNMG MR3 [ [ [ [ MR3 [ [ [ [ CNMG MR4 [ MR4 [ [ MR4 [ [ MR4 [ [ CNMG MR4 [ [ MR4 [ [ CNMG MR4 [ [ MR4 [ CNMG MR4 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 17

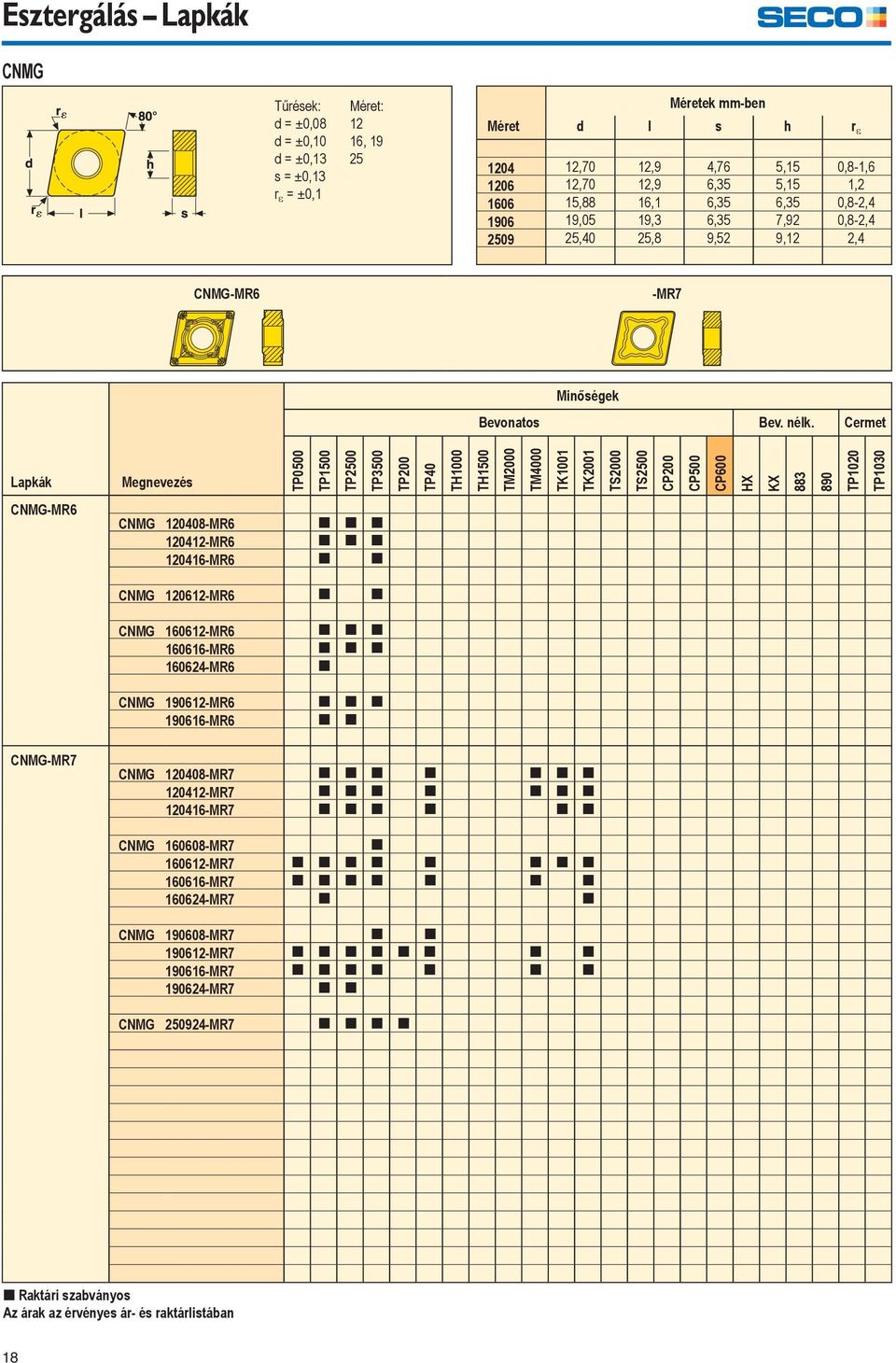

18 Esztergálás Lapkák CNMG Tűrések: Méret: d = ±0,08 12 d = ±0,10 16, 19 d = ±0,13 25 s = ±0,13 r = ±0,1 Méret d l s h r ,70 12,9 4,76 5,15 0,8-1, ,70 12,9 6,35 5,15 1, ,88 16,1 6,35 6,35 0,8-2, ,05 19,3 6,35 7,92 0,8-2, ,40 25,8 9,52 9,12 2,4 CNMG-MR6 -MR7 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CNMG-MR6 CNMG MR6 [ [ [ MR6 [ [ [ MR6 [ [ CNMG MR6 [ [ CNMG MR6 [ [ [ MR6 [ [ [ MR6 [ CNMG MR6 [ [ [ MR6 [ [ CNMG-MR7 CNMG MR7 [ [ [ [ [ [ [ MR7 [ [ [ [ [ [ [ MR7 [ [ [ [ [ [ CNMG MR7 [ MR7 [ [ [ [ [ [ [ [ MR7 [ [ [ [ [ [ [ MR7 [ [ CNMG MR7 [ [ MR7 [ [ [ [ [ [ [ [ MR7 [ [ [ [ [ [ [ MR7 [ [ CNMG MR7 [ [ [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 18

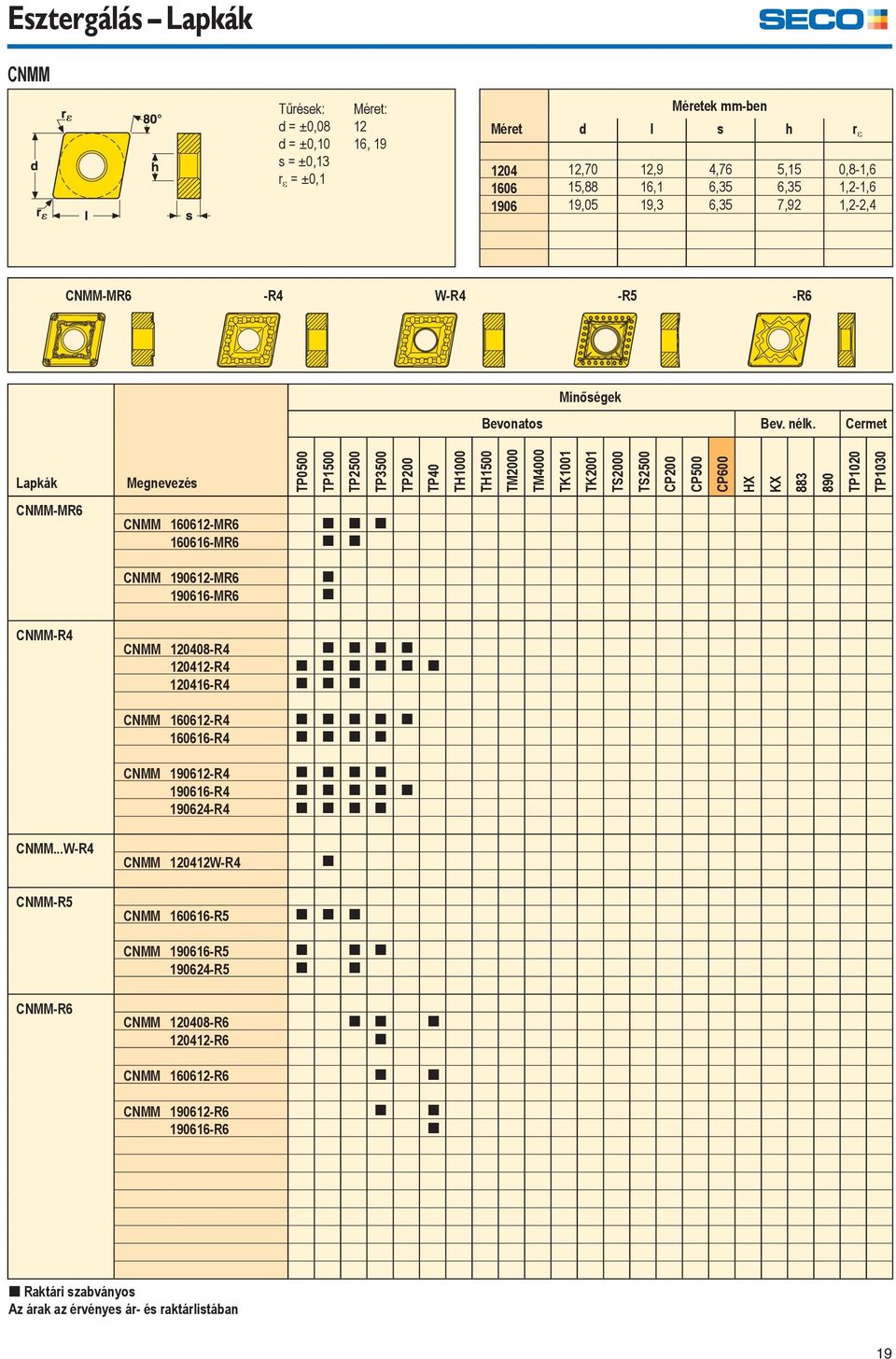

19 Esztergálás Lapkák CNMM Tűrések: Méret: d = ±0,08 12 d = ±0,10 16, 19 s = ±0,13 r = ±0,1 Méret d l s h r ,70 12,9 4,76 5,15 0,8-1, ,88 16,1 6,35 6,35 1,2-1, ,05 19,3 6,35 7,92 1,2-2,4 CNMM-MR6 -R4 W-R4 -R5 -R6 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CNMM-MR6 CNMM MR6 [ [ [ MR6 [ [ CNMM MR6 [ MR6 [ CNMM-R4 CNMM R4 [ [ [ [ R4 [ [ [ [ [ [ R4 [ [ [ CNMM R4 [ [ [ [ [ R4 [ [ [ [ CNMM R4 [ [ [ [ R4 [ [ [ [ [ R4 [ [ [ [ CNMM...W-R4 CNMM-R5 CNMM W-R4 [ CNMM R5 [ [ [ CNMM R5 [ [ [ R5 [ [ CNMM-R6 CNMM R6 [ [ [ R6 [ CNMM R6 [ [ CNMM R6 [ [ R6 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 19

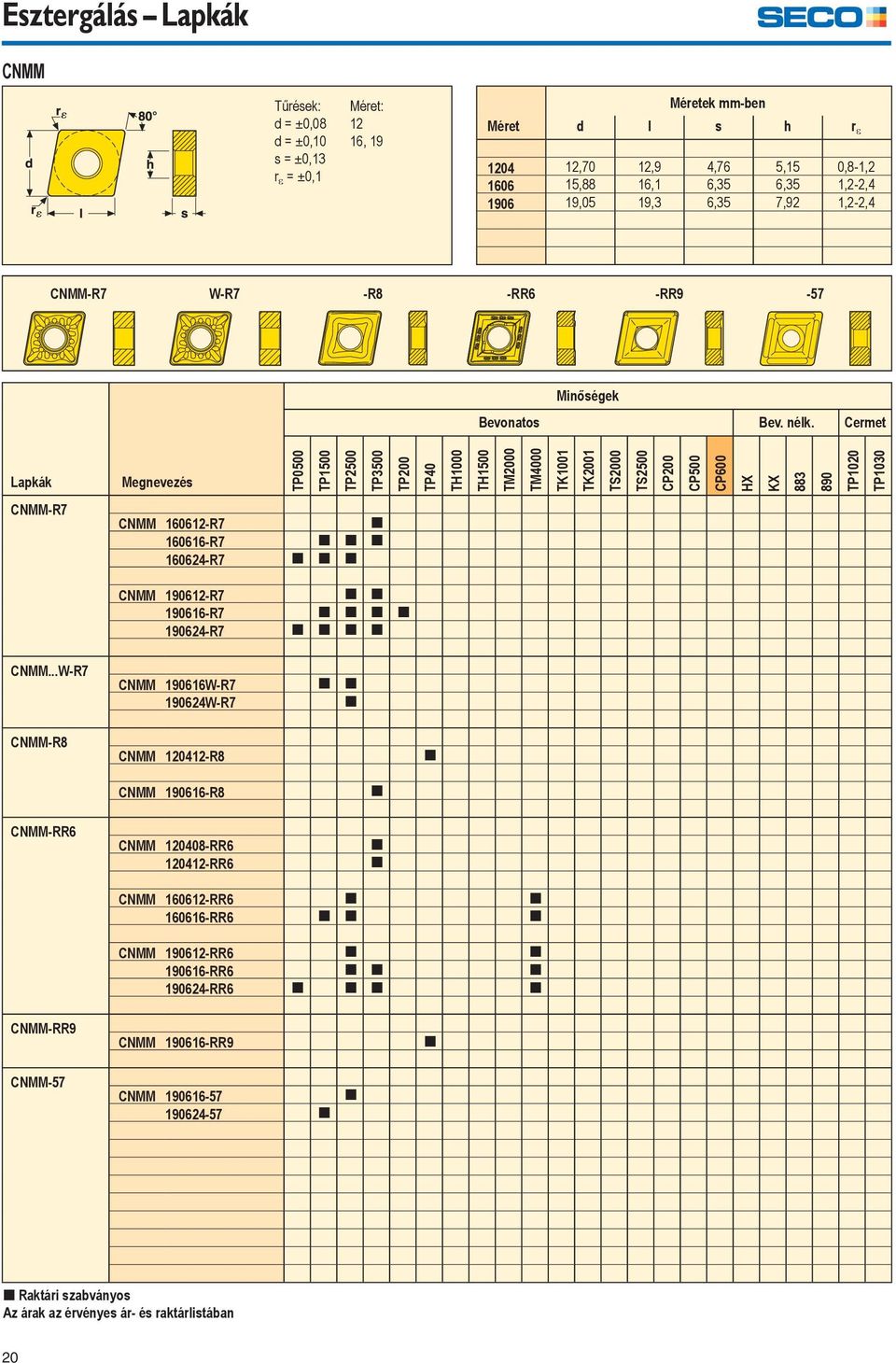

20 Esztergálás Lapkák CNMM Tűrések: Méret: d = ±0,08 12 d = ±0,10 16, 19 s = ±0,13 r = ±0,1 Méret d l s h r ,70 12,9 4,76 5,15 0,8-1, ,88 16,1 6,35 6,35 1,2-2, ,05 19,3 6,35 7,92 1,2-2,4 CNMM-R7 W-R7 -R8 -RR6 -RR9-57 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 CNMM-R7 CNMM R7 [ R7 [ [ [ R7 [ [ [ CNMM R7 [ [ R7 [ [ [ [ R7 [ [ [ [ CNMM...W-R7 CNMM W-R7 [ [ W-R7 [ CNMM-R8 CNMM R8 [ CNMM R8 [ CNMM-RR6 CNMM RR6 [ RR6 [ CNMM RR6 [ [ RR6 [ [ [ CNMM RR6 [ [ RR6 [ [ [ RR6 [ [ [ [ CNMM-RR9 CNMM-57 CNMM RR9 [ CNMM [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 20

21 Esztergálás Lapkák DCMT Tűrések: Méret: d = ±0,05 07, 11 d = ±0,08 15 s = ±0,05 07, 11 s = ±0,13 15 r = ±0,1 Méret d l s h r ,35 7,8 2,38 2,9 0,2-0,8 11T3 9,53 11,6 3,97 4,5 0,2-1, ,70 15,0 4,76 5,6 0,4-1,2 DCMT-FF1 -F1 -F2 -MF2 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 DCMT-FF1 DCMT 11T302-FF1 [ 11T304-FF1 [ 11T308-FF1 [ DCMT-F1 DCMT F1 [ [ [ [ [ F1 [ [ [ [ [ [ [ [ [ [ F1 [ [ [ [ DCMT 11T302-F1 [ [ [ [ [ 11T304-F1 [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ [ 11T308-F1 [ [ [ [ [ [ [ [ [ [ [ [ 11T312-F1 [ [ DCMT-F2 DCMT F2 [ [ [ [ [ F2 [ [ [ [ [ [ [ [ F2 [ [ [ [ [ [ [ DCMT 11T302-F2 [ [ [ 11T304-F2 [ [ [ [ [ [ [ [ [ [ 11T308-F2 [ [ [ [ [ [ [ [ DCMT F2 [ [ [ [ [ F2 [ [ [ [ [ [ F2 [ [ [ DCMT-MF2 DCMT MF2 [ [ MF2 [ [ [ [ [ [ MF2 [ DCMT 11T302-MF2 [ [ [ [ [ 11T304-MF2 [ [ [ [ [ [ [ [ 11T308-MF2 [ [ [ [ [ [ [ [ 11T312-MF2 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 21

22 Esztergálás Lapkák DCMT Tűrések: d = ±0,05 s = ±0,05 r = ±0,1 Méret d l s h r 11T3 9,53 11,6 3,97 4,5 0,4-1,2 DCMT-M3 -M5 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 DCMT-M3 DCMT 11T304-M3 [ 11T308-M3 [ DCMT-M5 DCMT 11T308-M5 [ [ [ [ [ 11T312-M5 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 22

23 Esztergálás Lapkák DNMX Tűrések: Méret: d = ±0,05 11 d = ±0,08 15 s = ±0,13 r = ±0,1 Méret d l s h r ,53 11,6 4,76 3,81 0,4-0, ,70 15,0 4,76 5,15 0, ,70 15,0 6,35 5,15 0,8-1,2 DNMX...W-MF2 W-MF4 W-M3 Minőségek Bevonatos Bev. nélk. Cermet Lapkák DNMX...W-MF2 DNMX...W-MF4 Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 DNMX W-MF2 [ [ W-MF2 [ [ [ DNMX W-MF4 [ [ DNMX W-MF4 [ [ DNMX...W-M3 DNMX W-M3 [ W-M3 [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 23

24 Esztergálás Lapkák TNMA, TNMG Tűrések: Méret: d = ±0,05 11, 16 d = ±0,08 22 s = ±0,13 r = ±0,1 Méret d l s h r ,35 11,0 3,18 2,26 0, ,53 16,5 3,18 3,81 0, ,53 16,5 4,76 3,81 0,4-1, ,70 22,0 4,76 5,15 0,4-1,6 TNMA TNMG-FF1 -FF2 -MF1 -MF2 -MF3 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 TNMA TNMA [ [ [ [ [ [ TNMA [ [ [ [ [ TNMG-FF1 TNMG FF FF1 [ [ [ TNMG-FF2 TNMG-MF1 TNMG-MF2 TNMG FF2 [ [ [ [ [ FF2 [ [ [ [ TNMG MF1 [ [ [ [ MF1 [ [ [ [ [ [ MF1 [ [ [ TNMG MF2 [ TNMG MF2 [ [ [ [ [ [ MF2 [ [ [ [ [ [ MF2 [ [ TNMG MF2 [ MF2 [ [ TNMG-MF3 TNMG MF3 [ TNMG MF3 [ MF3 [ [ [ TNMG MF3 [ MF3 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 24

25 Esztergálás Lapkák TNMG Tűrések: Méret: d = ±0,05 16 d = ±0,08 22 d = ±0,10 27 s = ±0,13 r = ±0,1 Méret d l s h r ,53 16,5 3,18 3,81 0,4-0, ,53 16,5 4,76 3,81 0,4-1, ,70 22,0 4,76 5,15 0,8-1, ,88 27,5 6,35 6,35 1,2 TNMG-MF4 -MF5 -M1 -M3 -M4 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 TNMG-MF4 TNMG MF4 [ [ MF4 [ [ [ [ [ [ [ MF4 [ [ [ [ TNMG MF4 [ [ MF4 [ [ TNMG-MF5 TNMG MF5 [ [ MF5 [ [ [ [ [ [ MF5 [ [ [ [ TNMG-M1 TNMG M M1 [ [ TNMG M1 [ TNMG M1 [ [ M1 [ M1 [ TNMG-M3 TNMG M3 [ [ [ [ [ [ M3 [ [ [ [ [ [ M3 [ [ [ [ TNMG M3 [ [ [ [ M3 [ [ [ TNMG M3 [ [ [ TNMG-M4 TNMG M4 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 25

26 Esztergálás Lapkák TNMG Tűrések: Méret: d = ±0,05 16 d = ±0,08 22 d = ±0,10 27 s = ±0,13 r = ±0,1 Méret d l s h r ,53 16,5 3,18 3,81 0, ,53 16,5 4,76 3,81 0,4-1, ,70 22,0 4,76 5,15 0,4-1, ,88 27,5 6,35 6,35 0,8-1,6 TNMG-M5 -MR3 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 TNMG-M5 TNMG M5 [ [ TNMG M5 [ [ M5 [ [ [ [ [ [ [ [ [ [ M5 [ [ [ [ [ M5 [ TNMG M5 [ [ M5 [ [ [ [ [ [ [ [ [ M5 [ [ [ [ [ M5 [ [ [ [ [ TNMG M5 [ [ M5 [ [ [ [ [ M5 [ [ [ [ [ TNMG-MR3 TNMG MR3 [ [ TNMG MR3 [ [ [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 26

27 Esztergálás Lapkák TNMG TNMG-MR4 Tűrések: Méret: d = ±0,05 11, 16 d = ±0,08 22 d = ±0,10 27, 33 s = ±0,13 r = ±0,1 Méret d l s h r ,35 11,0 3,18 2,26 0,4-0, ,53 16,5 3,18 3,81 0,4-1, ,53 16,5 4,76 3,81 0,8-1, ,70 22,0 4,76 5,15 0,4-3, ,88 27,5 6,35 6,35 0,8-3, ,05 33,0 9,52 7,92 2,4 -MR6 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 TNMG-MR4 TNMG MR MR4 [ [ TNMG MR MR MR4 [ [ [ TNMG MR4 [ [ TNMG MR4 [ MR4 [ [ MR4 [ [ MR4 [ [ MR4 [ MR4 [ [ TNMG MR4 [ [ MR4 [ MR4 [ MR4 [ TNMG MR4 [ TNMG-MR6 TNMG MR6 [ [ MR6 [ TNMG MR6 [ [ MR6 [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 27

28 Esztergálás Lapkák TNMG, TNMM Tűrések: Méret: d = ±0,05 16 d = ±0,08 22 d = ±0,10 27, 33 s = ±0,13 r = ±0,1 Méret d l s h r ,53 16,5 4,76 3,81 0,4-1, ,70 22,0 4,76 5,15 0,8-1, ,88 27,5 6,35 6,35 1,2-1, ,05 33,0 9,52 7,92 2,4 TNMG-MR7 -UX* TNMM-R4 -R6 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 TNMG-MR7 TNMG MR7 [ [ MR7 [ [ TNMG MR7 [ [ MR7 [ [ TNMG MR7 [ [ MR7 [ [ [ TNMG MR7 [ [ [ [ TNMG-UX TNMM-R4 TNMG R-UX [ [ L-UX [ [ R-UX [ [ L-UX [ [ TNMM R4 [ [ R4 [ [ TNMM R4 [ [ [ R4 [ [ [ [ R4 [ [ [ [ TNMM-R6 TNMM R6 [ R6 [ TNMM R6 [ R6 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában *Jobbos kivitel az ábrán 28

29 Esztergálás Lapkák VBMT Tűrések: d = ±0,05 s = ±0,05 r = ±0,1 Méret d l s h r ,35 11,0 2,38 2,9 0,2-0, ,35 11,0 3,18 2,9 0,2-0, ,53 16,0 4,76 4,5 0,2-1,2 VBMT-F1 -F2 -MF2 -M3 -M5 Minőségek Bevonatos Bev. nélk. Cermet Lapkák VBMT-F1 Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 VBMT F1 [ [ [ [ F1 [ [ [ [ [ [ F1 [ [ VBMT F1 [ [ [ F1 [ [ [ F1 [ [ VBMT F1 [ [ [ F1 [ [ [ [ [ [ [ [ [ [ [ F1 [ [ [ [ [ [ [ [ [ [ [ [ F1 [ [ [ VBMT-F2 VBMT-MF2 VBMT F2 [ [ [ [ [ [ [ [ F2 [ [ [ [ [ [ [ [ [ [ [ F2 [ [ [ [ [ VBMT MF2 [ [ [ MF2 [ [ [ [ VBMT MF2 [ [ MF2 [ [ [ [ [ [ [ MF2 [ [ [ [ [ [ [ [ MF2 [ [ [ VBMT-M3 VBMT-M5 VBMT M3 [ [ M3 [ VBMT M5 [ [ [ [ [ [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 29

30 Esztergálás Lapkák WNMA, WNMG Tűrések: Méret: d = ±0,05 06 d = ±0,08 08 s = ±0,13 r = ±0,1 Méret d l s h r ,53 6,6 4,76 3,81 0,4-1, ,70 8,7 4,76 5,15 0,4-1,6 WNMA WNMG-FF2 W-FF2 -MF1 -MF2 W-MF2 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 WNMA WNMA [ [ [ WNMA [ [ [ [ [ [ WNMG-FF2 WNMG FF2 [ [ [ [ [ FF2 [ [ [ WNMG FF2 [ [ FF2 [ [ WNMG...W-FF2 WNMG-MF1 WNMG W-FF2 [ [ W-FF2 [ [ WNMG MF1 [ [ [ [ [ [ MF1 [ [ [ [ [ [ MF1 [ WNMG MF1 [ [ [ [ [ MF1 [ [ [ [ [ WNMG-MF2 WNMG MF2 [ [ [ [ [ [ MF2 [ [ [ [ [ MF2 [ WNMG MF2 [ [ MF2 [ [ [ [ [ MF2 [ [ [ WNMG...W-MF2 WNMG W-MF2 [ [ [ W-MF2 [ [ [ WNMG W-MF2 [ W-MF2 [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 30

31 Esztergálás Lapkák WNMG Tűrések: Méret: d = ±0,05 06 d = ±0,08 08 s = ±0,13 r = ±0,1 Méret d l s h r ,53 6,6 4,76 3,81 0,4-1, ,70 8,7 4,76 5,15 0,4-1,6 WNMG-MF3 -MF4 W-MF4 -MF5 W-MF5 -M1 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 WNMG-MF3 WNMG MF3 [ WNMG MF3 [ MF3 [ [ [ [ WNMG-MF4 WNMG MF4 [ [ MF4 [ [ [ [ MF4 [ [ WNMG MF4 [ [ MF4 [ [ [ [ [ [ [ MF4 [ [ [ [ [ WNMG...W-MF4 WNMG W-MF4 [ [ WNMG W-MF4 [ [ W-MF4 [ WNMG-MF5 WNMG MF5 [ MF5 [ [ [ MF5 [ [ WNMG MF5 [ [ [ [ [ [ [ [ MF5 [ [ [ [ [ [ [ [ MF5 [ WNMG...W-MF5 WNMG W-MF5 [ [ WNMG W-MF5 [ [ WNMG-M1 WNMG M M M1 [ [ [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 31

32 Esztergálás Lapkák WNMG Tűrések: Méret: d = ±0,05 06 d = ±0,08 08 s = ±0,13 r = ±0,1 Méret d l s h r ,53 6,6 4,76 3,81 0,2-1, ,70 8,7 4,76 5,15 0,4-1, ,70 8,7 6,35 5,15 0,8-1,6 WNMG-M3 W-M3 -M4 -M5 -M6 W-M6 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 WNMG-M3 WNMG M3 [ M3 [ [ [ [ M3 [ [ [ [ [ [ [ M3 [ [ [ [ [ WNMG M3 [ [ [ [ [ M3 [ [ [ [ [ [ [ M3 [ [ [ [ [ M3 [ [ [ WNMG...W-M3 WNMG W-M3 [ [ [ W-M3 [ [ WNMG W-M3 [ [ [ [ W-M3 [ [ [ [ WNMG-M4 WNMG M4 [ M4 [ WNMG-M5 WNMG M5 [ [ [ [ [ [ [ M5 [ [ [ [ WNMG M5 [ [ [ [ [ [ [ [ [ [ [ M5 [ [ [ [ [ [ [ [ [ [ [ [ M5 [ [ [ [ [ WNMG M5 [ M5 [ [ [ [ M5 [ [ [ [ WNMG-M6 WNMG M6 [ [ [ [ M6 [ [ [ [ M6 [ WNMG...W-M6 WNMG W-M6 [ W-M6 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 32

33 Esztergálás Lapkák WNMG, WNMM Tűrések: Méret: d = ±0,05 06 d = ±0,08 08 s = ±0,13 r = ±0,1 Méret d l s h r ,53 6,6 4,76 3,81 0,8-1, ,70 8,7 4,76 5,15 0,8-1, ,70 8,7 6,35 5,15 1,2-1,6 WNMG-MR3 -MR6 -MR7 WNMM-R6 Minőségek Bevonatos Bev. nélk. Cermet Lapkák Megnevezés TP0500 TP1500 TP2500 TP3500 TP200 TP40 TH1000 TH1500 TM2000 TM4000 TK1001 TK2001 TS2000 TS2500 CP200 CP500 CP600 HX KX TP1020 TP1030 WNMG-MR3 WNMG MR3 [ [ [ [ MR3 [ [ [ WNMG-MR6 WNMG MR6 [ [ [ MR6 [ [ [ WNMG MR6 [ [ [ MR6 [ WNMG-MR7 WNMG MR7 [ [ [ [ [ MR7 [ [ [ [ [ [ MR7 [ [ [ [ WNMM-R6 WNMM R6 [ [ R6 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában 33

34 Leszúrás Jelmagyarázat Pengék, Jetstream Tooling -3RJET Szerszám rendszer 2. Penge magasság 3. Lapka szélesség in mm 4. Jetstream bevezetés 5. Hűtési rendszer L JET = Jetstream Tooling R = jobbos L = balos R 34

35 Leszúrás Szerszámok, Jetstream Tooling HSS-penge leszúráshoz, Jetstream Tooling A...R/LJET Lapka választékot lásd a MN 2012 Esztergálás katalógusban. Megnevezés a p h 1 l 2 l 3 b 2 D m A-20-2RJET 2,0 21, ,80 35,0 0, LJET 2,0 21, ,80 35,0 0, RJET 2,5 21, ,00 35,0 0, LJET 2,5 21, ,00 35,0 0, RJET 3,0 21, ,40 83,5 0, LJET 3,0 21, ,40 83,5 0, RJET 4,0 21, ,40 83,5 0, LJET 4,0 21, ,40 83,5 0, A-25-3RJET 3,0 25, ,40 113,5 0, LJET 3,0 25, ,40 113,5 0, RJET 4,0 25, ,40 113,5 0, LJET 4,0 25, ,40 113,5 0, RJET 5,0 25, ,40 113,5 0, LJET 5,0 25, ,40 113,5 0, RJET 6,0 25, ,65 113,5 0, LJET 6,0 25, ,65 113,5 0, Kiegészítők* Kés/ Lapkaméret Kulcs Kit Hűtőfolyadékadapter** Rögzítő csavar** Réz alátét** Réz alátét** -2, -2.5, A A-3-JET-KIT JET-CFP0611 JET-CLS0608 JET-WM10 JET-CS A A-4-JET-KIT JET-CFP0613 JET-CLS0608 JET-WM A A-5-JET-KIT JET-CFP0614 JET-CLS0608 JET-WM A A-6-JET-KIT JET-CFP0615 JET-CLS0608 JET-WM10 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában. * Külön rendelendő. **Alkatrészeket a kit tartalmazza 35

36 X4 Jelmagyarázat X4 Lapkák X4 G K RR15 MC Szerszám rendszer 2. Tűrések 3. Lapka típus X4 Tűrés ± mm Tűrési oszt. a p r l G 0,025 0,03 0,025 K = 4 él forgácstörővel 4. Lapka hossz 5. Ülék méret 6. Csúcs rádiusz 25 = 25 mm 03 = 3,1 mm 005 = 0,05 mm 010 = 0,10 mm 015 = 0,15 mm 7. Lapka szélesség 8. Verzió 9. Forgácstörő MC = Forgácstörő közepes leszúráshoz és beszúráshoz FG = Radiális beszúrás R = Rádiuszos 0050 = 0,5 mm 0300 = 3 mm = 6, 15 36

37 X4 Lapkák X4GK Tűrések: a p méret: a p = ±0,025 a r = ±0,1 0,5-1,0 a r = +0,3/-0 1,5-3,0 s = ±0,025 r = ±0,03 RN-FG LN-FG Minőségek Bevonatos Lapkák Megnevezés a p a r * l l 2 s r X4GK..RN-FG záró gyűrűhöz X4GK RN-FG 1,15 4,0 19,0 25,44 20,40 0,10 [ RN-FG 1,35 4,0 19,0 25,44 20,40 0,10 [ RN-FG 1,65 6,0 19,0 25,44 20,40 0,10 [ RN-FG 1,90 6,0 19,0 25,44 20,40 0,10 [ RN-FG 2,15 6,0 19,0 25,43 20,39 0,15 [ RN-FG 2,65 6,0 19,0 25,43 20,39 0,15 [ CP500 CP600 X4GK..LN-FG záró gyűrűhöz X4GK LN-FG 1,15 4,0 19,0 25,44 20,40 0,10 [ LN-FG 1,35 6,0 19,0 25,44 20,40 0,10 [ LN-FG 1,65 6,0 19,0 25,44 20,40 0,10 [ LN-FG 1,90 6,0 19,0 25,44 20,40 0,10 [ LN-FG 2,15 6,0 19,0 25,43 20,39 0,15 [ LN-FG 2,65 6,0 19,0 25,43 20,39 0,15 [ [ Raktári szabványos Az árak az érvényes ár- és raktárlistában *Maximális fogásmélység a r behatárolt a munkadarab átmérő, a munkadarab és szerszám ütközésének elkerülése érdekében, lásd az Update katalógus 53. oldalán. 37

38 X4 Lapkák X4GK Tűrések: a p méret: a p = ±0,025 a r = ±0,1 0,5-1,0 a r = +0,3/-0 1,5-3,0 s = ±0,025 r = ±0,03 RN-R LN-R Minőségek Bevonatos Lapkák X4GK..RN-R X4GK..LN-R Megnevezés a p a r * l l 2 s r X4GK 2503M0-0100RN-R 1,0 4,0 19,0 25,24 20,38 0,50 [ 2503M0-0120RN-R 1,2 4,0 19,0 25,29 20,37 0,60 [ 2503M0-0150RN-R 1,5 6,0 19,0 25,36 20,37 0,75 [ 2503M0-0200RN-R 2,0 6,0 19,0 25,39 20,36 1,00 [ 2503M0-0300RN-R 3,0 6,0 19,0 25,37 20,34 1,50 [ X4GK 2503M0-0100LN-R 1,0 4,0 19,0 25,24 20,38 0,50 [ 2503M0-0120LN-R 1,2 4,0 19,0 25,29 20,37 0,60 [ 2503M0-0150LN-R 1,5 6,5 19,0 25,36 20,37 0,75 [ 2503M0-0200LN-R 2,0 6,0 19,0 25,39 20,36 1,00 [ 2503M0-0300LN-R 3,0 6,0 19,0 25,37 20,34 1,50 [ CP500 CP600 [ Raktári szabványos Az árak az érvényes ár- és raktárlistában *Maximális fogásmélység a r behatárolt a munkadarab átmérő, a munkadarab és szerszám ütközésének elkerülése érdekében, lásd az Update 2013_1 katalógus 53. oldalán. 38

39 Sarok- és horonymarók 39

40 Sarok- és horonymarók R Horony- és kontúrmaráshoz Lapka választás és forgácsolási paraméterek a 44. oldalon. A teljes lapka választék a 64. oldalon. Megnevezés Összeszerelés D c dm m D 5m l 1 l 2 l 3 M a p típusa Lapka R RE-08-2A 16 13,5 23,0 M ,1 Combimaster LOEX RE-08-2A 20 18,5 28,0 M ,1 Combimaster LOEX RE-08-3A 25 23,0 30,0 M ,2 Combimaster LOEX RE-08-3A 32 30,0 35,0 M ,3 Combimaster LOEX08.. R A ,0 29, ,3 Hengeres LOEX A ,0 29, ,3 Hengeres LOEX A ,0 29, ,4 Hengeres LOEX A ,0 29, ,6 Hengeres LOEX A ,0 29, ,7 Hengeres LOEX A ,0 29, ,1 Hengeres LOEX A ,0 29, ,2 Hengeres LOEX08.. R A ,0 23, ,3 Heng.- Weldon LOEX A ,0 26, ,3 Heng.- Weldon LOEX A ,0 28, ,2 Heng.- Weldon LOEX A ,0 26, ,4 Heng.- Weldon LOEX A ,0 28, ,2 Heng.- Weldon LOEX A ,0 28, ,6 Heng.- Weldon LOEX08.. Pótalkatrészek Maró típus Rögzítő csavar Kulcs R C02708-T08P T08P-3 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték érték 1,2 Nm, nyomatékkulcsokat lásd a MN2012 Marás katalógus 590. oldalon 40

41 Sarok- és horonymarók R Kizárólag kontúrmaráshoz Lapka választás és forgácsolási paraméterek a 44. oldalon. A teljes lapka választék a 64. oldalon. Megnevezés Összeszerelés D c dm m D 5m l 1 l 2 l 3 M a p típusa Lapka R RE-08-3A 20 18,5 28,0 M ,1 Combimaster LOEX RE-08-4A 25 23,0 30,0 M ,2 Combimaster LOEX RE-08-5A 32 30,0 35,0 M ,3 Combimaster LOEX08.. R A ,0 29, ,3 Hengeres LOEX A ,0 29, ,5 Hengeres LOEX A ,0 29, ,8 Hengeres LOEX08.. R A ,0 28, ,2 Heng.- Weldon LOEX A ,0 28, ,4 Heng.- Weldon LOEX A ,0 28, ,7 Heng.- Weldon LOEX08.. Pótalkatrészek Maró típus Rögzítő csavar Kulcs R C02708-T08P T08P-3 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában Nyomaték érték 1,2 Nm, nyomatékkulcsokat lásd a MN2012 Marás katalógus 590. oldalon 41

42 Sarok- és horonymarók R Kontúr- és horonymaráshoz Lapka választás és forgácsolási paraméterek a 44. oldalon. A teljes lapka választék a 64. oldalon. Fogosztás Normal Megnevezés D c l 1 a p Lapka R A , LOEX08.. R A , LOEX08.. R A , LOEX08.. Pótalkatrészek Maró típus Rögzítő csavar Kulcs Felfogó csavar R C02708-T08P T08P-2 TCEI0825 R C02708-T08P T08P-2 TCEI0825 R C02708-T08P T08P Nyomatékérték 1,2 Nm Nyomatékkulcsokat lásd az MN 2012 Marás katalógusban az 590. oldalon. Felszerelési méretek Maró típus dm m D 5m B kw c R ,4 5,6 R ,4 5,6 R ,4 6,3 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 42

43 Sarok- és horonymarók R Kizárólag kontúrmaráshoz Lapka választás és forgácsolási paraméterek a 44. oldalon. A teljes lapka választék a 64. oldalon. Fogosztás Close Megnevezés D c l 1 a p Lapka R A , LOEX08.. R A , LOEX08.. R A , LOEX08.. R A , LOEX08.. Pótalkatrészek Maró típus Rögzítő csavar Kulcs Felfogó csavar R C02708-T08P T08P-2 TCEI0825 R C02708-T08P T08P-2 TCEI0825 R C02708-T08P T08P R C02708-T08P T08P-2 MLC6S12X30 Nyomatékérték 1,2 Nm Nyomatékkulcsokat lásd az MN 2012 Marás katalógusban az 590. oldalon. Felszerelési méretek Maró típus dm m D 5m B kw c R ,4 5,6 R ,4 5,6 R ,4 6,3 R ,4 7 Ellenőrizze az elérhetőséget az érvényes ár- és raktárlistában 43

44 Sarok- és horonymarók Váltólapka választás 217/ Univerzális lapka: LOEX08 SMG f z mm/fog a e /D c = 100% Elsődleges választás 1 0,09 0,16 LOEX080408TR-M08 F40M 2 0,09 0,16 LOEX080408TR-M08 F40M 3 0,08 0,14 LOEX080408TR-M08 MP ,08 0,14 LOEX080408TR-M08 MP ,06 0,11 LOEX080408TR-M08 MP ,06 0,10 LOEX080408TR-M08 MP ,08 0,14 LOEX080408TR-M08 F40M 9 0,07 0,13 LOEX080408TR-M08 F40M ,08 0,14 LOEX080408TR-MD08 MK ,07 0,13 LOEX080408TR-MD08 MK ,07 0,12 LOEX080408TR-MD08 MK ,06 0,10 LOEX080408TR-MD08 MK ,11 0,21 LOEX080408TR-M08 F40M 17 0,11 0,20 LOEX080408TR-M08 F40M 18 0,11 0,21 LOEX080408TR-M08 F40M Forgácsolási paraméterek Teljes átmérő (a e /D c = 100%) SMG Minőségek MP1500 MP2500 MP3000 F40M MK1500 MK2050 MM4500 f z (mm/fog) 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 v c (m/perc) Forgácsolási paraméterek Kontúrmarás Műveletek a e /D c Javasolt előtolás f z mm/fog Sebesség faktor Teljes átmérő 100% 0,05 0,10 0,15 1,00 Kontúrmarás 25% 0,06 0,12 0,20 1,30 10% 0,08 0,16 0,30 1,50 5% 0,11 0,22 0,40 1,60 Lapkatípus l Max fogásmélység a p Wiper élszélesség B LOEX ,0 1,3 LOEX ,0 1,2 LOEX ,0 1,1 LOEX ,0 1,0 Átlagos forgács vastagság h m 0,03 0,06 0,10 44

45 Sarok- és horonymarók Váltólapka választás 217/ Univerzális lapka: LOEX08 SMG f z mm/fog a e /D c = 100% Elsődleges választás 1 0,09 0,16 LOEX080408TR-M08 F40M 2 0,09 0,16 LOEX080408TR-M08 F40M 3 0,08 0,14 LOEX080408TR-M08 MP ,08 0,14 LOEX080408TR-M08 MP ,06 0,11 LOEX080408TR-M08 MP ,06 0,10 LOEX080408TR-M08 MP ,08 0,14 LOEX080408TR-M08 F40M 9 0,07 0,13 LOEX080408TR-M08 F40M ,08 0,14 LOEX080408TR-MD08 MK ,07 0,13 LOEX080408TR-MD08 MK ,07 0,12 LOEX080408TR-MD08 MK ,06 0,10 LOEX080408TR-MD08 MK ,11 0,21 LOEX080408TR-M08 F40M 17 0,11 0,20 LOEX080408TR-M08 F40M 18 0,11 0,21 LOEX080408TR-M08 F40M Forgácsolási paraméterek Teljes átmérő (a e /D c = 100%) SMG T350M Minőségek f z (mm/fog) 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0,20 0,06 0,12 0, v c (m/perc) Forgácsolási paraméterek Kontúrmarás Műveletek a e /D c Javasolt előtolás f z mm/fog Sebesség faktor Teljes átmérő 100% 0,05 0,10 0,15 1,00 Kontúrmarás 25% 0,06 0,12 0,20 1,30 10% 0,08 0,16 0,30 1,50 5% 0,11 0,22 0,40 1,60 Lapkatípus l Max fogásmélység a p Wiper élszélesség B LOEX ,0 1,3 LOEX ,0 1,2 LOEX ,0 1,1 LOEX ,0 1,0 Átlagos forgács vastagság h m 0,03 0,06 0,10 45

46 Tárcsamarók , a Seco új tárcsamaró választéka. A és LNK maró kiegészítésére lett kifejlesztve a maró a szélesebb hornyokhoz. Az innovatív tervezés biztosítja azokat a jellemzőket, melyek növelik a termelékenységet és csökkentik a költség/alkatrész-t: - Egy optimális forgácsoló geometria csökkenti a forgácsoló erőket és a zajszintet - Maximális stabilitás nagy szerszám kinyúlásnál - Erős, megbízható és biztonságos rögzítés a lapka és marófej között - 4 forgácsoló él függetlenül a csúcs rádiusztól (0,8-6,0 mm) - Kitűnő felületi minőség, köszönhető a wiper (simító) felületnek - Geometriák és minőségek mindenféle típusú anyaghoz - Fix ülékű maró beépített hűtőcsatornával vagy állítható szélesség a maximális sokoldalúságért Első választás: XNHQ lapkák szabványos rádiuszai R0,8 R1,6 R2,0 R2,4 R3,1 R4,0 R5,0 R6,0 Alternatív választási lehetőség: LNHQ lapka R0,8 R3,1 R4,0 R5,0 R6,0 46

47 Tárcsamarók maró Első választás horonymaráshoz - nagy fogásszélesség Alkalmazások: Maró fejek: A típus Ø mm Elérhető fix ülékkel (25 mm szélesség) és állítható kivitelben (szélesség mm) B típus Ø mm Elérhető fix ülékkel (25 mm szélesség) és állítható kivitelben (szélesség mm) Fix ülékű kivitel: alap választás két oldalas műveletre hűtőfurattal ellátva, B típus, átmérő mm. Állítható kivitel: alapválasztás teljes oldalas és fél oldalas műveletre megnövelt forgácstér 250 mm átmérőtől az optimális forgács eltávolítás biztosításáért. Lapkák: 4 vágóél lapkánként függetlenül a csúcs rádiusztól rádiuszok: 0.8 / 1.6 / 2.0 / 2.4 / 3.1 / 4.0 / 5.0 / 6.0 mm XNHQ lapka Első választás minden műveletre LNHQ lapka LNHQ lapka ajánlott nagyolásra nehéz körülmények között (nem készít sík felületet). Lásd a 53. oldalt egyéb információkért. 47
