1 ESTRO GT KATALÓGUS

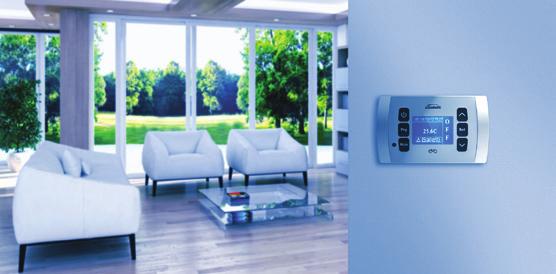

2 Fan-coil ESTRO GT BLDC GreenTech ventilátoros fan-coilok. ESTRO GT 1-6 kw A legmagasabb szintű technológia a szállodaipar szolgálatában BLDC motor Felügyeleti rendszer Kétcsöves rendszerek 2 4 Négycsöves rendszerek Függőleges beépítés Centrifugálventilátor Vízszintes beépítés A Galletti gyár széleskörű tapasztalata a fan-coilok gyártása és a kifinomult vezérlési logikák kifejlesztésének területén egyesül az EBM-PAPST ventilátor-motorok gyártási szakértelmével egy konstrukción belül, mellyel létrejött az ESTRO GT. Az ESTRO GT típust kifejezetten a szállodaipar részére fejlesztették ki, ahol a hatékonyság, megbízhatóság, csendes működés és az egyszerű karbantartás szempontjából is a fan-coil nyújtja a legkedvezőbb megoldást. Az ESTRO GT alkalmazása olyan, mintha egy csillaggal megemelkedne a szálloda besorolása! Az ESTRO GT GreenTech technológiájú ventilátor motorokat alkalmaz, ami azt jelenti, hogy a BLDC motor közvetlenül össze van építve az inverter egységgel és a ventilátorral. A hagyományos AC motorokhoz képest 70%-kal kisebb az elektromos fogyasztása. Az alacsony áramfogyasztás szempontjából is ideális megoldás szállodai beépítéshez, ahol a fan-coil az év 80%-ában működik átlagban. A rendkívül alacsony zajszint és a ventilátor fokozat folyamatos változtatási lehetősége tökéletesen kielégítik a szállóvendégek igényeit a rugalmas használat és a csendes működés tekintetében. Az ESTRO GT fan-coil berendezésekhez MYCOMFORT LAR- GE és EVO mikroprocesszoros vezérlőegységek alkalmazhatók, melyek az analóg kimeneteknek és a kifinomult szabályozási logikának köszönhetően tökéletesen szabályozzák a BLDC motorok és a modulációs szelepek működését. Kiegészítők széles választéka egészíti ki a mennyezetbe sülylyeszthető berendezések kínálatát. ELŐNYÖK» GreenTech technológia» Inverter-vezérelt BLDC motor» Alacsony energiafogyasztás» Fokozatmentes működés» Különösen csendes üzem» Felügyelethez illeszthető» Beépíthető ionizátor A GreenTech technológia által biztosított magas hatékonyságnak és megbízhatóságnak köszönhetően, az ESTRO GT alkalmazásakor csökkennek az üzemeltetési és karbantartási költségek, a legmagasabb komfort és minimális zajszint mellett. RENDELKEZÉSRE ÁLLÓ VÁLTOZATOK ESTRO FL GT ESTRO FA GT ESTRO CL GT ESTRO FU GT Falra szerelhető burkolatos Fali 45 fokos kifúvású burkolatos Falra szerelhető burkolatos Parapet / mennyezet alatti, burkolatos ESTRO FP GT ESTRO FC GT ESTRO FF GT Mennyezet alá szerelhető burkolatos, hátsó beszívással Falba / mennyezet fölé épített, burkolat nélküli, hátsó beszívással Falba / mennyezet fölé épített, burkolat nélküli, front beszívással

3 ESTRO GT 1-6 kw FŐ ALKOTÓRÉSZEK Burkolatos készülék A frontoldali burkolat festett acéllemezből; az oldallemezek, a 180 fokkal elforgatható légkifúvó rács és a légbeszívó rács ABS-ből készül. Szerkezet Nagy vastgságú horganyzott lemezből, 1. osztályú önkioltó paneles hő- és zajszigeteléssel. Az FU-FC-FF változat a kettős kondenzgyűjtő és -ürítő rendszernek köszönhetően alkalmas mind függőleges, mind vízszintes beépítésre. Hőcserélő A nagy hatékonyságú rézcsöves, alumínium lemezbordás hőcserélő, sárgaréz osztó-gyűjtőcsövekkel és légtelenítő szeleppel. A vízoldali csatlakozás iránya a beépítés során megfordítható. Négycsöves rendszerhez történő csatlakozáshoz a készülékbe szerelhető egy kiegészítő hőcserélő. Légszűrő Egyszerűen karbantartható, kihúzható, mosható méhsejt szerkezetű polipropilén szűrő. Az FU változatnál a légszűrők a légbeszívó rácsozatba vannak beépítve. BLDC Green Tech ventilátor Az ESTRO GT az EBM-PAPST exkluzív GreenTech technológiáját alkalmazza. A ventilátoregységbe integrált permanens mágneses frekvenciaváltós BLDC motort, IP 44-es védelmi fokozat, F szigetelési osztály és golyóscsapágyak jellemzik. A csigaház PP polipropilén kivitelű. Az előrehajló lapátozású centrifugál ventilátor üvegszállal erősített PA6 poliamid. KIEGÉSZÍTŐK Mikroprocesszoros elektronikus vezérlőegységek kijelzővel DIST Távtartó MY COMFORT vezérlőegység fali szereléséhez EVOBOARD Beépíthető vezérlő panel EVO szabályzóhoz EVODISP Távvezérlő és kijelző egység EVO szabályzóhoz KBESTE Beépítőkészlet MY COMFORT vezérlőegység ESTRO készülékbe szereléséhez MCLE MY COMFORT LARGE mikroprocesszoros vezérlőegység kijelzővel MCSUE Nedvességmérő szonda MY COMFORT (Medium és Large) és EVO vezérlőegységhez MCSWE Vízszonda MY COMFORT, EVO, LED 503 vezérlőegységekhez Mikroprocesszoros elektronikus vezérlőegységek KB A TED vezérlő beépítő készlet ESTRO FA készülékbe építésére KB L DX TED vezérlő beépítő készlet ESTRO FL/FU/FB készülék jobb oldalába építésére KB L SX TED vezérlő beépítő készlet ESTRO FL/FU/FB készülék bal oldalába építésére TED 10 Elektronikus vezérlő inverter vezérelt BLDC motoros ventilátorokohoz és ON/OFF 230V-os szelepekhez TED SWA Levegő- vagy vízhőmérséklet szondák TED vezérlőkhöz Relé interfész és vezérlés csappantyúkhoz CSB Készülékbe építhető vezérlő egység motoros frisslevegő zsalu arányos nyításához és zárásához CSD Falba süllyeszthető vezérlő egység az SM motoros frisslevegő zsalu arányos nyításához és zárásához Kiegészítő hőcserélő négycsöves rendszerekhez DF Egy soros kiegészítő hőcserélő négycsöves rendszer fűtési köréhez (nem használható az ESTRO M modelleknél) Kiegészítő kondenzgyűjtő tálcák, szigetelő csőhéjak, kondenz szivattyú BH Kiegészítő csepptálca a vízszintes beépítésű fan-coilokhoz BV Kiegészítő csepptálca függőleges beépítésű fan-coilokhoz GIVK Szigetelő hüvely VKS típusú szelepekhez KSC Kondenz szivattyú készlet Lábazatok és burkolatok D Tartókengyelek az ESTRO FC-hez ZA Alátámasztó láb pár burkolattal ESTRO FA típushoz ZAG Alátámasztó láb pár burkolattal elülső ráccsal ESTRO FA típushoz ZC Alátámasztó láb pár burkolattal ESTRO CL típushoz ZCG Alátámasztó láb pár burkolattal elülső ráccsal ESTRO CL típushoz ZL Alátámasztó láb pár burkolattal ESTRO FL típushoz ZLG Alátámasztó láb pár burkolattal elülső ráccsal ESTRO FL típushoz Hátsó festett lezáró panelek PH Felületkezelt hátulsó panel a vízszintes burkolatos beépítésű modellekhez PV Felületkezelt hátulsó panel függőleges beépítésű burkolatos modellekhez Elektromos fűtőelemek RE Elektromos fűtőelem szerelőkészlettel, relédobozzal és biztonsági elemekkel Kifúvó és légbeszívó rácsok GE Aluminium légbeszívórács, kerettel GEF Aluminium beszívórács, szűrővel, kerettel GM Kétsoros alumínium légkifúvó rács befogadó kerettel RGC Csatlakozó doboz körcsonkos csatlakozásokkal kifúvó rácsok fogadására Csatlakozó dobozok és légcsatorna idomok RA90 Beszívó oldali légcsatorna-csatlakozó könyök RAD Beszívó oldali egyenes légcsatorna-csatlakozó RADC Beszívó oldali csatlakozó doboz körcsonkos csatlakozásokkal RM90 Kifúvó oldali légcsatorna-csatlakozó könyök RM90C Kifúvó oldali légcsatorna-csatlakozó könyök szigeteléssel RMCD Kifúvó oldali egyenes légcsatorna-csatlakozó szigeteléssel RMCD C Kifúvó oldali csatlakozó doboz körcsonkos csatlakozásokkal RMD Kifúvó oldali egyenes légcsatorna-csatlakozó Zsaluk külső frisslevegő beszíváshoz SM Motoros frisslevegő zsalu, jobb oldali motorral, transzformátorral SM Motoros frisslevegő zsalu, bal oldali motorral, transzformátorral SM Motoros frisslevegő zsalu SMC Motoros frisslevegő zsalu, jobb oldali motorral, központi vezérléshez SMC Motoros frisslevegő zsalu, bal oldali motorral, központi vezérléshez Szelepek KV Egyutú szelep, ON/OFF mozgató, 230 V tápfeszültség, csatlakozóoldali vízoldali bekötő készlet, alap KV24 Egyutú szelep, ON/OFF mozgató, 24 V tápfeszültség, vízoldali bekötő készlet, kiegészítő KV24DF Egyutú szelep, ON/OFF mozgató, 24 V tápfeszültség, vízoldali bekötő készlet, alap és a kiegészítő hőcserélőkhöz KVDF Egyutú szelep, ON/OFF mozgató, 230 V tápfeszültség, csatlakozóoldali vízoldali bekötő készlet, alap és a kiegészítő hőcserélőkhöz KVM Egyutú szelep, MODULÁCIÓS mozgató, 24 V tápfeszültség, vízoldali bekötő készlet, alap KVMDF Egyutú szelep, MODULÁCIÓS mozgató, 24 V tápfeszültség, csatlakozóoldali vízoldali bekötő készlet, alap és a kiegészítő VKDF Háromjáratú szelep, ON/OFF mozgató, 230 V tápfeszültség, teljes vízoldali bekötő készlet, kiegészítő VKDF24 Háromjáratú szelep, ON/OFF mozgató, 24 V tápfeszültség, teljes vízoldali bekötő készlet, kiegészítő VKDF24ND Háromjáratú szelep, ON/OFF mozgató, 24 V tápfeszültség, 3 db bekötő idom elzárók nélkül, kiegészítő VKDFND Háromjáratú szelep, ON/OFF mozgató, 230 V tápfeszültség, 3 db bekötő idom elzárók nélkül, kiegészítő VKMDF Háromjáratú szelep, MODULÁCIÓS mozgató, 24 V tápfeszültség, teljes vízoldali bekötő készlet, kiegészítő VKMDFND Háromjáratú szelep, MODULÁCIÓS mozgató, 24 V tápfeszültség, 3 db bekötő idom elzárók nélkül, kiegészítő VKMS Háromjáratú szelep, MODULÁCIÓS mozgató, 24 V tápfeszültség, teljes vízoldali bekötő készlet, kiegészítő VKMSND Háromjáratú szelep, MODULÁCIÓS mozgató, 24 V tápfeszültség, 3 db bekötő idom elzárók nélkül, alap VKS Háromjáratú szelep, ON/OFF mozgató, 230 V tápfeszültség, teljes vízoldali bekötő készlet, alap VKS24 Háromjáratú szelep, ON/OFF mozgató, 24 V tápfeszültség, teljes vízoldali bekötő készlet, alap VKS24ND Háromjáratú szelep, ON/OFF mozgató, 24 V tápfeszültség, 3 db bekötő idom elzárók nélkül, alap VKSND Háromjáratú szelep, ON/OFF mozgató, 230 V tápfeszültség, 3 db bekötő idom elzárók nélkül, alap

4 Fan-coil ESTRO GT NÉVLEGES MŰSZAKI ADATOK ESTRO GT M Fokozat min köz max min köz max min köz max min köz max Vezérlő feszültség (E) V 2,10 2,50 3,00 2,80 3,70 5,10 2,80 3,70 5,10 2,80 3,70 5,10 Totál hűtőteljesítmény (1) kw 0,77 0,92 1,15 1,26 1,52 1,74 1,36 1,70 1,96 1,50 1,85 2,24 Érezhető hűtőteljesítmény (1) kw 0,59 0,70 0,87 0,95 1,14 1,30 1,00 1,24 1,42 1,06 1,32 1,60 Totál hűtőteljesítmény (2)(E) kw 0,77 0,91 1,14 1,25 1,51 1,72 1,35 1,69 1,94 1,49 1,84 2,22 Érezhető hűtőteljesítmény (2)(E) kw 0,59 0,69 0,86 0,94 1,13 1,28 0,99 1,23 1,40 1,05 1,31 1,58 FCEER besorolás (E) B B B A Vízáram (1) l/h Nyomásesés (1)(E) kpa Fűtőteljesítmény (3)(E) kw 1,11 1,30 1,55 1,71 2,04 2,20 1,78 2,16 2,55 1,83 2,26 2,74 Nyomásesés (3)(E) kpa Fűtőteljesítmény (4)(E) kw 0,95 1,11 1,32 1,45 1,72 1,84 1,50 1,81 2,15 1,53 1,88 2,29 FCCOP besorolás (E) B Vízáram (4) l/h Nyomásesés (4)(E) kpa Névleges légáram m³/h Felvett teljesítmény (E) W Összes hangteljesítmény (E) db(a) Fűtési teljesítmény DF 1 soros hőcs (5)(E) kw 1,18 1,31 1,49 1,36 1,56 1,76 1,36 1,56 1,76 nem elérhető Vízáram DF 1 soros hőcs (5) l/h nem elérhető Nyomásesés DF 1 soros hőcs (5)(E) kpa nem elérhető ESTRO GT 5 6 6M 7 Fokozat min köz max min köz max min köz max min köz max Vezérlő feszültség (E) V 2,50 3,90 5,40 2,50 3,90 5,40 2,50 3,90 5,40 2,50 3,60 5,70 Totál hűtőteljesítmény (1) kw 1,60 2,03 2,42 1,76 2,38 2,93 1,93 2,64 3,30 1,98 2,63 3,51 Érezhető hűtőteljesítmény (1) kw 1,18 1,57 1,88 1,26 1,70 2,11 1,33 1,83 2,30 1,45 2,04 2,75 Totál hűtőteljesítmény (2)(E) kw 1,59 2,02 2,41 1,75 2,37 2,91 1,92 2,63 3,29 1,97 2,62 3,49 Érezhető hűtőteljesítmény (2)(E) kw 1,17 1,56 1,87 1,25 1,69 2,09 1,32 1,82 2,29 1,44 2,03 2,73 FCEER besorolás (E) A Vízáram (1) l/h Nyomásesés (1)(E) kpa Fűtőteljesítmény (3)(E) kw 2,07 2,68 3,20 2,09 2,83 3,50 2,33 3,21 4,04 2,81 3,69 4,78 Nyomásesés (3)(E) kpa Fűtőteljesítmény (4)(E) kw 1,74 2,26 2,70 1,76 2,37 2,94 1,94 2,68 3,37 2,39 3,13 4,05 FCCOP besorolás (E) A Vízáram (4) l/h Nyomásesés (4)(E) kpa Névleges légáram m³/h Felvett teljesítmény (E) W Összes hangteljesítmény (E) db(a) Fűtési teljesítmény DF 1 soros hőcs (5)(E) kw 1,78 2,18 2,53 1,88 2,31 2,68 nem elérhető 2,82 3,47 4,20 Vízáram DF 1 soros hőcs (5) l/h nem elérhető Nyomásesés DF 1 soros hőcs (5)(E) kpa nem elérhető (1) Víz hőmérséklete 7 C / 12 C, 27 C száraz léghőmérséklet / 19 C nedves léghőmérséklet (47% relatív páratartalom) (2) EN1397:2015 szerint meghatározva (3) Belépő víz hőmérséklete 50 C, vízáram mint hűtésnél, levegő hőmérséklete 20 C (4) Víz hőmérséklete 45 C / 40 C, levegő hőmérséklete 20 C (5) Víz hőmérséklete 65 C / 55 C, levegő hőmérséklete 20 C (E) EUROVENT minősített adatok MEGJEGYZÉS: A tervezési méretrajzok az ESTRO GT inverteres berendezések esetén megegyeznek az ESTRO ON/OFF változatéval.

5 ESTRO GT 1-6 kw ESTRO GT 8 9 9M Fokozat min köz max min köz max min köz max Vezérlő feszültség (E) V 2,80 4,10 6,50 3,80 5,30 7,60 3,80 5,30 7,60 Totál hűtőteljesítmény (1) kw 2,51 3,27 4,33 3,00 3,66 4,51 3,52 4,37 5,40 Érezhető hűtőteljesítmény (1) kw 1,80 2,45 3,15 2,23 2,82 3,53 2,47 3,07 3,82 Totál hűtőteljesítmény (2)(E) kw 2,50 3,26 4,31 2,99 3,64 4,48 3,51 4,35 5,37 Érezhető hűtőteljesítmény (2)(E) kw 1,79 2,44 3,13 2,22 2,80 3,50 2,46 3,05 3,79 FCEER besorolás (E) A Vízáram (1) l/h Nyomásesés (1)(E) kpa Fűtőteljesítmény (3)(E) kw 2,98 3,90 5,10 3,93 4,84 5,91 4,24 5,24 6,47 Nyomásesés (3)(E) kpa Fűtőteljesítmény (4)(E) kw 2,47 3,24 4,24 3,31 4,08 4,98 3,53 4,37 5,39 FCCOP besorolás (E) A Vízáram (4) l/h Nyomásesés (4)(E) kpa Névleges légáram m³/h Felvett teljesítmény (E) W Összes hangteljesítmény (E) db(a) Fűtési teljesítmény DF 1 soros hőcs (5)(E) kw 2,73 3,22 3,82 3,55 4,07 4,64 nem elérhető Vízáram DF 1 soros hőcs (5) l/h nem elérhető Nyomásesés DF 1 soros hőcs (5)(E) kpa nem elérhető (1) Víz hőmérséklete 7 C / 12 C, 27 C száraz léghőmérséklet / 19 C nedves léghőmérséklet (47% relatív páratartalom) (2) EN1397:2015 szerint meghatározva (3) Belépő víz hőmérséklete 50 C, vízáram mint hűtésnél, levegő hőmérséklete 20 C (4) Víz hőmérséklete 45 C / 40 C, levegő hőmérséklete 20 C (5) Víz hőmérséklete 65 C / 55 C, levegő hőmérséklete 20 C (E) EUROVENT minősített adatok MEGJEGYZÉS: A tervezési méretrajzok az ESTRO GT inverteres berendezések esetén megegyeznek az ESTRO ON/OFF változatéval.

6 Fan-coil ESTRO GT

7 ESTRO GT 1-6 kw

8 ESTRO GT KATALÓGUS 2018/02
