1 RM6 Körhálózati elosztóberendezés 3 24 kv Energiaelosztás

2 Tartalom oldal Alkalmazási terület 2 Világelsô tapasztalatokkal 4 Újítások 5 Energiaelosztó hálózatok távvezérlése 7 Általános ismertetés 8 Funkcióválaszték 10 Villamos felépítés 12 Transzformátorvédelem 14 Hálózati leágazás védelme 16 Kábelcsatlakozások 18 Tartozékok, opciók 19 Méretek, telepítés 22 Építészeti elôkészítés 24 Kültéri RM6 25 Kültéri RM6 méretek, telepítés 26 Referenciák 28 Minôségbiztosítás 29 Környezetbarát technológia 30 Rendelési lap 31 1

3 Alkalmazási terület Az RM6 megoldás a középfeszültségû energiaelosztás során felmerülô igényekre, 24 kv-ig. Az RM6 kompakt egységként foglalja magában az összes középfeszültségû funkciót, biztosítva egy vagy több transzformátorleágazás csatlakoztatását, táplálását, védelmét kör- vagy sugaras hálózatokban: c biztosítós szakaszolókapcsolóval, 2000 kva-ig, c segédenergiát nem igénylô megszakítóval, 3000 kva-ig. A kapcsolókészülékek és a gyûjtôsín gázszigetelésû térben helyezkednek el, mely SF6 gázzal feltöltött és egy életre lezárt renedszert alkot. NF/KÖF állomás NF/KÖF állomás RM6 NB - IQI RM6 NB - IIDI RM6 NB - IDI RM6 NB - QI 2

4 A teljes berendezéscsalád lehetôvé teszi az RM6 alkalmazását a középfeszültségû hálózat minden pontján, biztosítva a folyamatos energiaelosztást. A villamos hálózat üzemeltetése során néha szükség van egyszerûbb kapcsolási pontok kialakítására is a nagy- és középfeszültségû állomások mellett, mellyel minimalizálható és csökkenthetô a hibák elôfordulási valószínûsége a hálózatokon. Az RM6 megteremti a lehetôséget, hogy 2-, 3 vagy akár 4 leágazással kapcsolódjunk a hálózatra biztosítva: c a vonali leágazást szakaszolókapcsolóval, c a hálózati leágazást akár 630 A-es megszakítóval, c a beépített energiaforrást a távvezérléshez. NF/KÖF állomás NF/KÖF állomás RM6 NB-IBI RM6 NB-BIBI RM6 NB-IDI RM6 NB-IDI RM6 NB-IDI RM6 NB-III RM6 NB-II RM6 NB-TIII 3

5 Világelsô tapasztalatokkal A választás nyugalmával Az új generációs RM6-nak csak hasznára váltak az elôdje eladása, telepítése során szerzett tapasztalatok. Hiszen ezen berendezésbôl több, mint funkció került beépítésre 50-nél is több ország villamos hálózatába 5 földrészen. Körhálózati egység (Ring Main Unit), nagy tapasztalattal 1983: bemutatása az elsô RM6-nak, 1987: megszakítós változat kifejlesztése beépített és segédenergiát nem igénylô védelemmel, 1990: 1 funkciós RM6 bevezetése, 1994: hálózati leágazás és a távvezérlô funkciók továbbfejlesztése, 1998: új generációs változat 630 A-es megszakítóval és a helyszínen bôvíthetô kivitellel Kiemelt alkalmazási tulajdonságok RM6 körhálózati elosztóberendezés c Személybiztonság: v ívállóság az IEC 60298, AA melléklet szerint, v látható földelés, v háromállású kapcsolóberendezés természetes reteszeltséggel, v megbízható állásjelzés. c Környezeti függetlenség: v rozsdamentes acéltartály IP67-es védettséggel, v leválasztható, légmentesen lezárt fémes biztosító tartályok. c Elfogadott minôség: v megfelel a nemzeti és nemzetközi szabványoknak, v ISO 9001 minôsítés a tervezésre és ISO 9002 minôsítés a gyártásra, v beépített funkció világszerte. c Környezetvédelem érdekében: v az élettartam végével a szigetelôközeg újrahasznosítása, v a gyártóhely ISO minôsítése. c Egyszerû és gyors telepíthetôség: v kábelcsatlakozás szembôl, megegyezô magasságban, v egyszerû rögzíthetôség 4 ponton a födémhez. c Gazdaságos: v csökkentett méretû, magába foglalva a fô funkcionális egységeket, v 30 éves élettartam. c Karbantartásmentes szigetelôközeg: v megfelel az IEC GG mellékletnek, élettartamra lezárt rendszernek. A körhálózati egységek gyártópiacán elfoglalt vezetô helyünk tapasztalatával ajánljuk az RM6-os berendezést. 4

6 Újítások 630 A-es megszakító, a vonali leágazások üzembiztonságának növelésére Az üzembiztonság növelése és az üzemeltetési költségek csökkentése érdekében sok esetben találkozunk két-, esetleg többszintû hálózatokkal. Így a fôhurokról indíthatók belsô további hurkot alkotó vonali leágazások a közép/kisfeszültségû állomások megtáplálására. Az RM6 630 A-es megszakítója ezen belsô hálózatot indító vonali leágazási funkciót lát el. A segédenergia nélkül mûködô védelmi egység egyaránt alkalmas a leválasztás mellett a zárlatvédelemre is. Akár fázis, akár földzárlat esetén. A VIP 300-as védelmi relé, mely megfelel az idevonatkozó IEC es szabvány ajánlásainak, a kioldási görbék széles választékát kínálja, biztosítva a különbözô szelektivitási elvárásokkal szembeni megfelelést. Ezzel a vonali leágazással: c élvezhetô az elônye a segédenergia nélkül mûködô megszakító védelmi egységnek, c a teljes távmûködtetés is megoldható, hiszen a motoroshajtás gyári vagy utólagos felszerelésével (üzemszünet nélkül) a berendezés egy felügyeleti rendszer részévé integrálható. Helyszínen bôvíthetô változat Ha a zord klimatikus viszonyok és a környezeti elôírások szükségessé teszik a kompakt, körhálózati egységek üzemeltetését, ugyanakkor a hálózat üzemeltetôje elvárja a jövôbeni bôvíthetôség lehetôségét, az RM6 megfelel ezen igénynek is. A meglévô berendezéshez egy vagy több funkció hozzákapcsolható a gyûjtôsínek összekötésével, érinthetô átvezetôkön keresztül. A bôvítés egyszerûen elvégezhetô a helyszínen nélkülözve: c a gázkezelést, c a speciális szerszámokat, c a födém szerkezeti átalakítását. Az RM6 bôvítésének csak a villamos jellemzôk szabhatnak gátat, hiszen a leágazások számának növelésével a gyûjtôsín névleges árama jelenti a felsô határt. 5

7 Teljesítve az Önök elvárásait bôvíthetôség üzembiztonság VIP 300 távfelügyelet 6

8 Energiaelosztó hálózatok távvezérlése RM6: integrált termékskála középfeszültségû hálózatok távvezérléséhez Az RM6 kapcsolóberendezések a következô lehetôségeknek köszönhetôen tökéletesen megfelelnek a távvezérelt környezetekben: c Talus 200 távvezérlô központi egység; c a villamos vezérlés független energiaellátása; c segédérintkezôk az állás és zárlatjelzéshez; c áramváltók a zárlatérzékeléshez; c motoros hajtás; c kioldó relék. Talus 200: a középfeszültségû hálózatok távvezérlésére tervezett központi egység A Talus 200 olyan központi egység, amely kapcsolatot teremt egy távfelügyeleti rendszer és a KÖF elosztóberendezés között. Magában foglalja az RM6 távoli felügyeletéhez és távvezérléséhez szükséges összes funkcionális jellemzôt: c különbözô típusú adatok gyûjtése: kapcsolóállás, hibaérzékelés, áramerôsségértékek, stb.; c fázis- és földzárlat érzékelés; c kapcsoló nyitási és zárási parancsok továbbítása; c adatcsere a vezérlô központ és az RM6 között. A Talus 200, amely fôleg hálózati zavarok esetén hasznos, bizonyítottan megbízható, így bármikor képes mûködtetni a kapcsolóberendezést. Könnyû beépíteni és üzemeltetni. Egy, a középfeszültségû hálózatokra tervezett funkcionális egység c a Talus 200-at arra tervezték, hogy közvetlenül, minden különleges átalakító nélkül csatlakozzon a középfeszültségû kapcsolóeszközökhöz. c a helyi üzemeltetés és a villamos távvezérlés (helyi/távoli kapcsoló) feladatainak elvégzésére egyszerû kezelôfelülettel rendelkezik, és lehetôvé teszi a kapcsolóeszközök állapotára vonatkozó információk megjelenítését. c magában foglalja a középfeszültségû hálózat zárlat érzékelését (fázis és - földzárlat), amelynek észlelési küszöbét (áramerôsség-érték és idôtartam) csatornánként külön lehet beállítani. A középfeszültségû kapcsolóeszközök garantált mûködése c a Talus 200-at a középfeszültségû villamos elvárások tekintetében szigorú próbáknak vetették alá. c a szükség-energiaforrás (akkumulátor) több órán keresztül biztosítja a szolgáltatás folyamatosságát a segédüzemi hálózat energia-kimaradása esetén is. Csatlakozásra kész c a Talus 200-at elôre huzalozott csatlakozó felülettel szállítjuk; c a távvezérlô egységek csatlakozóit lehetetlen nem megfelelôen csatlakoztatni, így a beépítés és a karbantartás során el lehet kerülni a hibákat; c az árammérésre szolgáló áramváltók a könnyebb beépítés céljából nyitható tekercselésûek. Helytelen csatlakoztatást kizáró csatlakozók Helyi információ Szükség-energiaforrás (akkumulátor) Nyitható szimmetrikus tekercselésû áramváltók 7

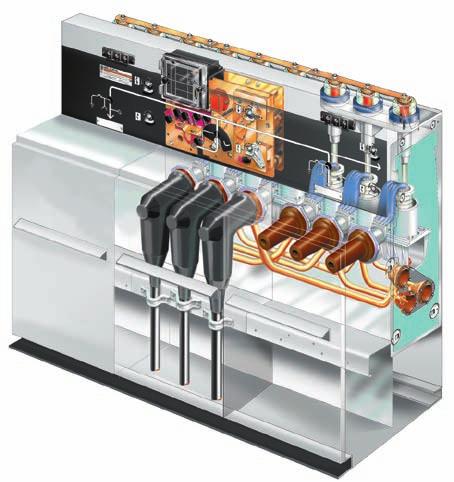

9 Általános ismertetés RM6 bemutatása Az RM6 kapcsolóberendezés teljes mértékben SF6 gázzal feltöltött, csökkentett méretû fémtokozott berendezés, beépített mûködtetô egységekkel: c egy életre lezárt, szigetelt rozsdamentes acéltartály, mely tartalmazza az aktív részeket, szakaszolókapcsolót, földelô szakaszolót, és a megszakítót, c kábelcsatlakozó tér átvezetôkkel a vonali- és a transzformátorleágazás kábeleinek fogadására, c kisfeszültségû térrész, c hajtás, c biztosítótartályok a biztosítós szakaszolókapcsolóhoz. Az RM6 villamos kialakítása megfelel az IEC nyomás alatti zárt rendszer elôírásainak. A szakaszolókapcsoló és a földelôszakaszoló biztosítja a maximális felhasználói biztonságot: Gáztömítettség Az RM6 0,2 bar túlnyomású SF6 gázzal töltött és teljes élettartamára lezárt. A tömítettség folyamatos ellenôrzése a gyártás során kellô biztonságot ad a várható 30 éves élettartam során. Ezáltal az SF6 tér és az ott elhelyezett aktív részek teljesen karbantartásmentesek. Szakaszolókapcsoló Az SF6 látja el az ívoltó közeg szerepét. Megszakító A villamos ívet az ívforgatása és az autoexpanzió oltja el, biztosítva a megszakítást a zárlati áram értékéig. I Vonali szakaszolókapcsoló Q Biztosítós szakaszolókapcsoló transzformátorleágazáshoz D Megszakító, 200 A-es transzformátorleágazáshoz B Megszakító, 630 A-es hálózati leágazáshoz T Feszültségváltó a távfelügyelet energiaellátásához 200 A 630 A Funkciók A készülékcsalád alaptípusait az 1, 2, 3, és 4 funkciós változatok adják. A transzformátorleágazás védelmére két megoldás kínálkozik: c biztosítós szakaszolókapcsoló, c 200 A-es megszakító. A szakaszolókapcsoló mellett, 630 A-es megszakító ajánlott a hálózati leágazások védelmére. Az alaptípusok többségének létezik jobbra vagy mindkét irányban (duplán) bôvíthetô változata, mely lehetôvé teszi a hálózatkép jövôbeni bôvítését. n 4 n 3 n 2 n 1 Funkciók azonosítása bôvíthetôség NB: nem bôvíthetô JB: jobbra bôvíthetô DB: duplán bôvíthetô egység funkcióválaszték I Q D B T I I Q D B Példa az azonosításra RM6.NB-IQI RM6.JB-DIDI I 8

10 Villamos jellemzôk 5A készülék névleges paraméterei Névleges feszültség (kv) szigetelési szint ipari frekvenciájú próbafesz. 50 Hz 1 min (kv) lökôfeszültség 1.2/50 µs (kv) a gyûjtôsín névleges árama (A) Vonali leágazás (I) (szakaszolókapcsoló) névleges áram (A) (1) megszakítóképesség (A) (1) hatásos áram földzárlati áram kapacitív áram névleges termikus határáram (ka/1s) (2) szakaszoló- és földelôkapcsolók zárlati bekapcsolóképesség (ka) Transzformátorleágazás (D vagy Q) névleges áram (A) megszakítóképesség terheletlen transzformátornál (A) Biztosítós szakaszolókapcsoló kombináció megszakítóképessége (ka) (3) zárlati bekapcsolóképesség (ka) (3) Megszakító zárlati megszakítóképesség (ka) zárlati bekapcsolóképesség (ka) Hálózati leágazás (B) névleges áram (A) zárlati megszakítóképesség (ka) zárlati bekapcsolóképesség (ka) (1) Az IEC ajánlásoknak megfelelôen ezek az értékek -25 C és +40 C közötti hômérsékleti tartományban érvényesek. Magasabb hômérsékleten a megengedhetô áramértékek (A) a következôk: Hômérséklet 40 C 45 C 50 C 55 C Beltéri használat (2) 3 sec-os termikus határáram esetén kérjük, konzultáljon velünk (3) Feltételezett érték, ténylegesen a biztositó korlátoz Villamos és mechanikai élettartamok szakaszoló megszakító mechanikai 1000 nyitás >2000 nyitásélettartam zárás villamos élettartam In-nél 100 nyitás-zárás 2000 nyitás-zárás villamos 2 zárás >>3 nyitás-zárás élettartam Ith-nál Szabványok Az RM6 megfelel a nemzetközi szabványoknak: IEC 60694, 60298, 60265, 60129, 60420, A beltéri készülékekre vonatkozó, normális üzemeltetési körülmények esetére az IEC ajánlásai az alábbiak: c környezeti hômérséklet: v kisebb, vagy egyenlô, mint 40 C, v kisebb, vagy egyenlô, mint átlag 35 C 24 órán keresztül, v nagyobb, vagy egyenlô, mint -25 C. c magasság: v kisebb, vagy egyenlô, mint 1000 m, v 1000 m felett, 3000 m-ig érintésbiztos csatlakozókkal c megszakítóképesség: Az RM6 szakaszolókapcsolói E3/M1 osztályú szakaszolókapcsolók, melyek megfelelnek az IEC szabványnak: v 100 zárás-nyitás ciklus névleges áramnál és cosϕ= 0,7-nél, v 1000 kézi nyitás mûködtetés 200 és 630 A-es megszakítók esetén: v 2000 kézi nyitás mûködtetés, IEC szerint, c szín: RAL

11 Funkcióválaszték Transzformátorvédelem biztosítós szakaszolókapcsolóval Nem Bôvíthetô NB- QI NB- IQI NB- IIQI NB- QIQI Bôvíthetô (Jobbra, Duplán) JB- IQI JB- IIQI JB- QIQI DB -I DB- Q Transzformátorvédelem 200A-es megszakítóval Nem Bôvíthetô NB- D NB- DI NB- IDI NB- IIDI NB- DIDI Bôvíthetô (Jobbra, Duplán) JB- IDI JB- IIDI JB- DIDI DB -I DB- D 10

12 Hálózati egység szakaszolókapcsolóval Nem Bôvíthetô NB- I NB- II NB- III NB- IIII NB- TIII feszültségváltóval Jobbra Bôvíthetô JB- III JB- IIII DB- I Hálózati egység 630 A-es megszakítóval Nem Bôvíthetô NB- IBI NB- IIBI NB- BIBI Bôvíthetô JB- IBI JB- IIBI JB- BIBI DB- I DB- B 11

13 Villamos felépítés Kezelôi biztonság Kapcsolókészülék A szakaszolókapcsolónak és a megszakítónak a kialakítása hasonló: c a függôlegesen mozgó érintkezôk három állásúak (zárt, nyitott, földelt). A hajtás kialakítása megakadályozza a szakaszolókapcsoló vagy megszakító és a földelôszakaszoló egyidejû mûködtetését, c a földelôszakaszoló a szabványok által elôírt rákapcsolási képességgel rendelkezik, c az RM6 önmagában egyesíti a megszakító és a leválasztó funkciót, c a földelôsín méretezése megfelel a hálózati követelményeknek, c a kábeltérhez való hozzáférést reteszelés biztosítja a földelôszakaszoló a szakaszoló, illetve a megszakító és a homloklemez között. Megbízható hajtásmechanizmus A mûködtetô szerveket az elülsô oldalra csoportosították, melyen megtalálható a berendezés könnyen átlátható blokkdiagramja, az állásjelzéssel (zárt, nyitott, földelt). A tiltott kapcsolások ellen reteszelés növeli a berendezés kezelésének biztonságát. c zárás: a kapcsoló mozgó részének függôleges mozgatását a kezelô személytôl független gyorshajtás végzi. A szakaszolókapcsoló hajtása független (átbillenô-rugós) hajtás. A megszakítónál és a biztosítós szakaszolókapcsolónál a bekapcsolás egyben elôkészíti a rugóerôtárolós hajtást a kikapcsolásra. c nyitás: a kikapcsolást szintén a kezelô személytôl független gyorshajtás végzi. A megszakítónál és a biztosítós szakaszolókapcsolónál a transzformátorleágazás kikapcsolását a a kezelôfronton elhelyezett nyomógombbal kell kezdeményezni. A kikapcsolás indítását eredményezheti a munkaáramú kioldó hiba, illetve zárlat. c földelés: a földelôszakaszoló hajtása független (átbillenô-rugós) hajtás. A keresztreteszelésnek köszönhetôen a földelôszakaszoló kapcsolása csak a szakaszolókapcsoló vagy a megszakító nyitott állásánál lehetséges. c állásjelzés: az RM6 berendezés valamennyi kapcsolójának egyértelmû, a kapcsoló helyzetéhez kötött állásjelzése van (IEC szabvány A melléklete szerint). c mûködtetôkar: a mûködtetôkar visszarántás gátlású (anti-reflex), tehát a behelyezés elôtt a mûködtetés irányában ütközésig el kell fordítani a hajtókart. A visszarántás-gátlás megakadályozza a hibás, vagy nem kívánt kapcsolás azonnali korrigálását szakaszolókapcsolóval. c lakatolhatóság: lakat behelyezésével meg lehet akadályozni v a szakaszolókapcsoló és a megszakító mûködtetését, v a földelôszakaszoló mûködtetését, v a kioldást okozó nyomógomb megnyomását. Látható földelés c földelôszakaszoló zárt helyzet jelzése: a mozgó földelôérintkezôk a földelôharangon keresztül láthatóvá válnak, amikor a földelôszakaszoló zárt helyzetben van. Ezek a látható érintkezôk szolgálnak tehát a földelôszakaszoló és a szakaszolókapcsoló közvetlen helyzetjelzôiként. Ívállóság Az RM6 robusztus, megbízható és a környezettel szembeni ellenállóképessége megfelelô biztonságot nyújt az esetleges belsô hibák ellen. Az esetleges belsô íves zárlatok esetén az SF6 tartály alsó részén elhelyezett szakadómembránon keresztül távozik a túlnyomás, és egyéb égéstermék elkerülve a kezelô veszélyeztetését. A berendezésen elvégzett szabványos típusvizsgálat (20kA/1s) kielégiti az IEC AA melléklete szerinti hat kritériumot. Nagyobb biztonsági követelmények esetén, pl. elôre gyártott állomásoknál, a túlnyomásnak és a gázoknak a környezet, ill. a kezelôszemélyzet szempontjából biztonságos elvezetésérôl - figyelembe véve az IEC elôírásokat - gondoskodni kell. Elképzelhetô megoldás a berendezés hátoldalához illesztett ívelvezetô kürtô alkalmazása, amelyben hûtôelemeket is elhelyezhetnek. Kompakt transzformátorállomásban való alkalmazás esetén a transzformátortérbe hûtötten bevezetett ívtermék a szellôzônyílásokon távozva adhat megoldást. 12

14 Környezeti függetlenség Védettség c A fémburkolat rozsdamentes acélból készül, biztosítva a gázszigeteltséget és a megfelelô védettséget (IP67) a kapcsolókészülékek mozgó alkatrészeinek és a gyûjtôsín részére. c A különálló biztosítók három légmentesen lezárt, kívülrôl fémes tokban találhatók, biztosítva a pára, por, stb. elleni védettséget. Üzemeltetési biztonság Kábelszigetelés ellenôrzés A kábelek szigetelésvizsgálata fázisonként végezhetô el a földelôszakaszoló zárása és a földelôsínek levétele után a kébelfejek eltávolítása nélkül. Az ehhez szükséges próbacsapokat külön rendelésre szállítjuk. Feszültségjelzés A berendezés valamennyi leágazásába a kábelfelôli oldalon mindhárom fázisban kapacitív feszültségosztók vannak beépítve. Ezek lehetôvé teszik a feszültségjelenlét jelzést megfelelve az IEC szabványnak. 13

15 Transzformátorvédelem Biztosítók méretei Fusarc CF (DIN) Ø45 Ø Ø6 33 L névleges kaliber L tömeg feszültség (A) (mm) (mm) (kg) (kv) Biztosítós szakaszolókapcsoló Az RM6 transzformátorleágazásának védelmét szolgáló egyik lehetséges megoldás a biztosító: c kialakítása biztosítós (biztosítóval kombinált) szakaszolókapcsoló, amelynél bármelyik biztositó kiolvadása háromsarkú kioldást eredményez, c az esetleges zárlatot a szakaszolókapcsoló és a biztosító együtt tisztázzák, a mûködés körülményeire vonatkozó IEC as szabványnak megfelelôen. A transzformátor védelmére szolgáló biztosítók kiválasztása a következô paraméterektôl függ: c üzemi feszültség, c transzformátor teljesítménye, c biztosító hôdisszipációja, c biztosító gyártási technológiája. Az RM6 mindig FUSARC CF típusú biztosítókkal kerül leszállításra: c megfelel a DIN ös méretszabványnak, c kiütôszeges kivitel. Biztosítócsere Az IEC ajánlások alapján bármely biztosító kiolvadása esetén mindhárom betétet ki kell cserélni. Használható minden olyan típusú biztosító, amely a DIN szabványnak megfelel és a hôdisszipációs teljesítménye kisebb vagy egyenlô, mint 75W. Kiválasztási táblázat (Áram A-ban, túlterhelés nélkül -25 C < θ < 40 C között) típus üzemi transzformátor teljesítménye (kva) névleges feszültség feszültség (kv) (kv) szabványok: IEC 60282, standards és DIN standard Fusarc CF In (A) * 12 3, * 4, * 5, * * 6, * (*) kérjük, konzultáljon velünk 14

16 Megszakító (200 A) A biztosítóval szemben a megszakító esetén nincs alsó határa a megszakítóképességnek, így egyszerûen megoldható a transzformátorvédelem széles tartományban. Továbbá elkerülhetôek a biztosító kiválasztásával, cseréjével, raktározásával és szállításával járó költségek, problémák. VIP 30 VIP 35 t (s) ,1 A védelmi egység A védelmi egység segédenergia nélkül mûködik és magában foglal: c 3-gyûrûs áramváltót, rászerelve a transzformátorleágazás átvezetôire, c VIP 30 vagy VIP 35 elektronikus relét, c MITOP relé, c tesztcsatlakozót, ami lehetôvé teszi a védelem helyes mûködésének ellenôrzését, VAP6 tesztelô egységgel. VIP 30 és VIP 35 segédenergia nélkül mûködô védelmi relék VIP 30 és VIP 35 védelmek segédenergia nélkül az áramérzékelôkrôl vett jelet feldolgozva mûködtetik a MITOP relét. VIP 30 védelmet nyújt a fáziszárlattal szemben. VIP 35 védelmet nyújt a fázis- és földzárlattal szemben. Leírás c a relék az RM6 homlokoldalán átlátszó mûanyag burkolat mögött helyezkednek el. A védelmi relék védettsége IP54. c a beállíttások a relé elôlapján elhelyezett szabályozó gomb(ok)kal történik. c fáziszárlat esetére az áramérték (ls) beállítását a transzformátor teljesítménye és az üzemi feszültség alapján kell elvégezni. c földzárlat esetére a beállítást a hálózati jellemzôk alapján kell elvégezni. Fáziszárlatvédelem c a fáziszárlatvédelem áramfüggô késleltetésû jelleggörbe (IDMT) szerint mûködik. A VIP30 és VIP35 védelmi relék esetén ugyanazon elv szerint. 0,01 0 1,2 Jelleggörbe 5 10 Beállítható áramérték (Is) kiválasztása type I/Is Földzárlatvédelem c a földzárlatvédelem az áramszenzorok szekunder tekercsei által mért áramok összegzése alapján mûködik, c a földzárlatvédelem független késleltetés elve szerint mûködik: a megszólalási küszöbérték és a késleltetés állítható. üzemi transzformátorteljesítmény (kva) névleges feszültség fesz. (kv) Is (A) (kv) c Is: a relén beállítható áram, amely értékének meg kell haladnia a védendô transzformátor névleges áramát (In). Megjegyzés: Az Is beállításánál az In feletti legközelebbi skálaértéket kell választani. Például 500 kva és 11 kv-os transzformátor esetében: In (A) = e = 26.3 A beállítási érték Is = 28 A 15

17 Hálózati leágazás védelme Megszakító 630 A A 630 A-es megszakító feladata, hogy megvédje a középfeszültségû hálózati leágazást, ezzel növelve a kiépített belsõ hálózat üzembiztonságát. A védelmi funkció teljesen megegyezik a 200 A-es megszakítónál alkalmazott technológiával, kiegészítve a VIP300-as védelmi relével. VIP 300 VIP300 segédenergia nélkül mûködõ védelmi relé c a VIP300 védelmet nyújt a fázis- és földzárlattal szemben. A kioldási jelleggörbék választhatósága és a beállítások variálhatósága lehetõséget ad bármilyen szelektivitási vagy védelmi terv szerinti követelmény kielégítésére. c VIP300 segédenergia nélkül mûködõ védelmi relé, mely a szükséges jelet az átvezetõk köré szerelt áramszenzorról kapja. Leírás A védelmi egység mûködési elve megegyezik a VIP30 és VIP35 reléknél megismertekkel. Fáziszárlatvédelem A fáziszárlatvédelem két egymástól független mûködési lehetõséget ajánl fel: áramfüggõ késleltetésû (IDMT) és a független késleltetésû jelleggörbék közül lehet választani. Az IDMT görbék megfelelnek az IEC szabványnak. Földzárlatvédelem c a földzárlatvédelem az áramszenzorok szekunder tekercsei által mért áramok összegzése alapján mûködik, c a földzárlatvédelem független késleltetés elve szerint mûködik: a megszólalási küszöbérték és a késleltetés állítható. Kijelzés c két kioldásjelzõ mutatja a kioldás eredetét (fázis- vagy földzárlat). Ezek feszültségkimaradás esetén is megõrzik pozíciójukat, c két LED kijelzõ (fázis- vagy földzárlat) jelzi az alsó küszöbérték elérését és az idõkésleltetés indítását. t > t > t >> t >> Is 1,2 Is 10 Is I >> Is 1,2 Is 10 Is I >> áramfüggô késleltetésû jelleggörbe (IDMT) független késleltetésû jelleggörbe (DT) 16

18 IDMT kioldási jelleggörbék SI jelleggörbe VI jelleggörbe t (s) t (s) ,6 0,1 0,4 0,3 0,2 0,15 0,1 0,1 0,6 0,4 0,3 0,2 0,15 0,07 0,05 0,1 0,07 0,05 0,01 I/Is 0,01 I/Is 1 1, , EI jelleggörbe RI jelleggörbe t (s) t (s) ,6 0,4 0,3 1 0,2 0,15 0,1 0,1 0,07 0,1 0,6 0,4 0,3 0,05 0,2 0,15 0,1 0,07 0,01 0,05 I/Is 0,01 I/Is 1 1,

19 Kábelcsatlakozások A típus Átvezetô típusok B/C típus Bevezetés c Az RM6 átvezetôinek kialakítása, méretei megfelelnek az idevonatkozó PR EN50181 és HN 52.S 61 szabványoknak. c A 100%-ban mûgyantából készült átvezetôket feszültségvizsgálatoknak vetik alá a gyártás során. Megfelelô használat Az átvezetôk feladata a kábeleken érkezô villamosenergia közvetítése a berendezés belsejébe, ami SF6 gázzal van feltöltve. Természetesen az átvezetôk megfelelô szigetelési tulajdonsággal rendelkeznek. Háromféle átvezetô típus rendelhetô, a termikus határáram függvényében: A típus: 200A, 12,5kA/1s, dugaszolható kivitel, B típus: 400A, 16kA/1s, dugaszolható kivitel, C típus: 630A, 25kA/1s, csavaros (M16) kivitel. Milyen adatokra van szükség az átvezetôk kiválasztásához: c Az átvezetôket az alábbiak figyelembevételével kell meghatározni: Az elosztóberendezés kialakítása c a leágazás névleges árama: 200, 400, 630A, c termikus határáram: 12,5, 16, 20, 25kA, c biztosítós szakaszolókapcsoló esetén az áramot a biztosító korlátozza, az átvezetô mindig A típus (200A), c minimális fázistávolság, c kábelfej típusa: dugaszolható, csavaros, c kábelfej kialakítása: egyenes, könyök, T. Kábelek: c feszültség, c vezetô anyaga: réz, alumínium, c keresztmetszet (mm 2 ), c szigetelés átmérôje, c érszám: egy-, háromerû, c szigetelés típusa: mûanyag, impregnált papír. Kábeltér kialakítása c homloklemez, c bilincs a kábelek megfogására, c kábelárnyékolás földelése, c reteszelés, mely megtiltja a hozzáférést a kábelekhez a földelôszakaszoló zárásáig, c alsólemez egy- vagy háromerû kábelekhez, c íválló kábeltér (16kA/1s). Opciók v kábeltér túlfeszlevezetôhöz, v reteszelés, mely megtiltja a szakaszolókapcsoló vagy a megszakító zárását nyitott kábeltér esetén. Ajánlott kábelcsatlakozók A Magyarországon elterjedt és forgalmazott érintés- és nem érintésbiztos kábelfejek (Raychem, Elastimold, 3M ) egyaránt alkalmazhatók az RM6-os berendezésben a gyártók által elôírt használati útmutatók betartásával. Túlfeszültség-korlátozásra a Raychem RDA típusú csatlakozóját javasoljuk. Figyelem: Az egy funkciós RM6-os berendezésben szigorúan érintésbiztos kábelcsatlakozót kell használni! 18

20 Tartozékok, opciók (külön rendelésre szállítható) Üzembe helyezés, karbantartás Fázisegyeztetô (opció) A fázisazonosság, ill. a fáziseltérés ellenôrzését teszi lehetôvé. Használható bármely tipusú (beépített, dugaszolható) feszültség meglétét jelzô lámpák esetén. Továbbá a beépített változat mûködôképessége tesztelhetô vele. Az RM6 feszültségjelzôihez közvetlenül csatlakoztatható az AVICO 97 Kft. által gyártott FFF-1 típusú fázisegyeztetô és forgásirány-érzékelô készülék. Védelmi relé tesztelô készülék (opció) c a hordozható VAP6 készülék a megszakító védelmi reléjéhez csatlakoztatható: v villamos kioldást szimulál, ellenôrizve a fázis-és földzárlat védelmét biztosító készülékek mûködését (két nyomógombbal), v további nyomógomb biztosítja a megszakító kioldásának ellenôrzését. Helyi kijelzés Feszültségjelzés (tartozék) A berendezés valamennyi leágazásában, a kábelfelôli oldalon mindhárom fázisban kapacitív feszültségosztók vannak beépítve. Ezek lehetôvé teszik a kábelek feszültség alatti állapotának kijelzését. Két változat rendelhetô: c beépített (VIS, IEC 61958), állandó feszültségjelenlét jelzés, c dugaszolható (VDS, IEC ) idôszakos jelzés. Zárlatjelzés (opció) Bármely leágazás felszerelhetô föld és/vagy fáziszárlatjelzô készülékkel (Horstmann gyártmány: EKA-3, ALPHA ). Amennyiben RM6-os berendezését Talus 200I típusú készülékkel távvezérli, opcionálisan rendelhet hozzá föld és/vagy fáziszárlatjelzô funkciót. 19

21 Távmûködtetés Motoros hajtás (opció) Szakaszolókapcsoló v a szakaszolókapcsoló hajtásának kialakítása lehetôvé teszi a motor beépítését. A motor beépíthetô gyárilag, vagy utólag a helyszínen, akár szakembereink, akár a felhasználó által a berendezés feszültségmentesítése és a hajtás szétszerelése nélkül, v a villamos reteszelés kizárja a hajtás hibás mûködését. Így a motorizált RM6 tökéletesen illeszthetô bármely vezérlô- és felügyeleti rendszerhez. Megszakító v a védelmi funkciót ellátó megszakító is felszerelhetô motoros hajtással. A motor beépíthetô gyárilag, vagy utólag a helyszínen, akár szakembereink, akár a felhasználó által a berendezés feszültségmentesítése és a hajtás szétszerelése nélkül, v a villamos reteszelés kizárja a hajtás hibás mûködését. Így a motorizált RM6 tökéletesen illeszthetô bármely vezérlô- és felügyeleti rendszerhez. feszültség AC 50/60 Hz DC (V) fogyasztás VA W zárási idô < 5 s nyitási idô < 5 s Segédérintkezôk (opció) Mindegyik szakaszolókapcsoló, vagy megszakító felszerelhetô 4 állásjelzést biztosító segédérintkezôvel: 2 nyitó és 2 záró kontaktus. A berendezés földelôkapcsolóinak helyzetét 1 nyitó és 1 záróérintkezôvel lehet távjeleztetni. A megszakító védelmi mûködése is távjeleztethetô 1 nyitó és 1 záró segédérintkezôvel: Megszakító mûködött jelzés. A biztosítós szakaszolókapcsoló biztosítóinak kiütôszege mechanikus szerkezetet mûködtet, amelyre 1 nyitó és 1 záró segédérintkezô helyezhetô: Biztosító kiolvadt jelzés. feszültség AC 50/60 Hz DC (V) megszakító képesség (A) (cos ϕ=0.3) (L/R=0.04s) Munkaáramú kioldó (tartozék) A megszakító és a biztosítós szakaszolókapcsoló feszültség rákapcsolásával mûködô kioldóval van szerelve. feszültség AC 50/60 Hz DC (V) fogyasztás VA W

22 Kulcsos reteszek (opció) c Az O, S és X jelölések csak tájékoztató jellegûek és az ábrák jobb megértését szolgálják. R1 típus O O Vonali leágazáson, vagy 630 A-es megszakítón fél-keresztreteszelés c Letiltja az leágazás földelôszakaszolójának zárását a betáplálás kapcsolójának nyitásáig. R2 típus O X keresztreteszelés c Letiltja a földelôszakaszolók zárását a szakaszolókapcsolók nyitásáig. X O R7 típus Transzformátorleágazáson RM6 és transzformátor között c Letiltja a hozzáférést a transzformátorhoz a földelôszakaszoló zárásáig. S S R6 típus O RM6 és kisfeszültségû oldal között c Letiltja a földelôszakaszoló zárását és a hozzáférést a középfeszültségû biztosítókhoz a kisfeszültségû fômegszakító nyitásáig vagy kiszakaszolásáig. O R8 típus O RM6, transzformátor és kisfeszültségû oldal között c Letiltja a földelôszakaszoló zárását és a hozzáférést a középfeszültségû biztosítókhoz a kisfeszültségû fômegszakító nyitásáig vagy kiszakaszolásáig. c Letiltja a hozzáférést a transzformátorhoz a földelôszakaszoló zárásáig. S O S Jelmagyarázat: kulcs clé absente nélkül kivehetô clé libre kulccsal nem clé prisonnière kivehetô kulccsal 21

23 phase overcurrent I > trip reset trip Io > Is (A) earth fault Ios (A) minimum operating phase current : 10 A I > DT only I >> VI EI 1,8 2,1 SI 1,5 2,4 RI off 1,2 2,7 DT 1 3 curve selection (x Is) 0,15 0,2 0,1 0,3 0,07 0,4 0,05 0,5 (s) t > Io > VI EI SI RI off DT curve selection 0,15 0,2 0,1 0,3 0,07 0,4 0,05 0,5 (s) to > DT only x 10 x off (x Ios) 0,2 0,4 0,1 0,6 0,05 0,9 0,03 1,5 (s) t >> Io >> 1,8 2,1 1,5 2,4 1,2 2,7 1 3 (x Is) x 10 x 1 0,03 (s) to >> off (x Ios) 0,2 0,4 0,1 0,6 0,05 0,9 1,5 VIP 300 VAP6 test plug Méretek, telepítés Nem bôvíthetô RM6 méretei funkciós funkciós funkciós 1-funkciós megszakítós funkciós szakaszolókapcsolós Jobbra bôvíthetô 3- és 4-funkciós RM6 méretei funkciós funkciós Duplán bôvíthetô 1-funkciós RM6 méretei (bôvíthetô egység) A bôvíthetôséget biztosító átvezetôk takarófedéllel védettek 1-funkciós szakaszolókapcsolós 1-funkciós megszakítós vagy biztosítós szakaszolókapcsolós

24 Bôvített RM6 méretei c Bôvíthetô 3-funkciós RM6 szakaszolókapcsolós bôvítô egységgel: A= 1738 mm c Bôvíthetô-4 funkciós RM6 szakaszolókapcsolós bôvítô egységgel: A= 2171 mm c Bôvíthetô 3-funkciós RM6 megszakítós bôvítô egységgel: A= 1838 mm c Bôvíthetô 4-funkciós RM6 megszakítós bôvítô egységgel: A= 2271 mm A (*) (*) minimális côte nécessaire távolság à droite du RM6 pour a bôvíthetôség la mise en biztosításához place d'une extension Nem bôvíthetô és bôvíthetô RM Elhelyezés és rögzítés Rögzítés födémhez Ø 10, funkciós 3-funkciós 2-funkciós 1-funkciós RM6 bôvítô egységgel 3-funkciós RM6 szakaszolókapcsolós F 50 bôvítô egységgel 3-funkciós RM6 biztosítós vagy megszakítós bôvítô egységgel Ø 10, funkciós RM6 szakaszolókapcsolós bôvítô egységgel 4-funkciós RM6 biztosítós vagy megszakítós G 3- vagy 4-funkciós bôvítô egységgel bôvítô egységgel F = 1779 mm G = 1652 mm F = 1879 mm G = 1752 mm F = 2212 mm G = 2085 mm F = 2312 mm G = 2185 mm 38 Rögzítés falhoz A talpazat rögzítésén kívül 2 ponton rögzíthetô a berendezés a falhoz Ø 12 Magasító lábazat (opció) A berendezés igény esetén megemelhetô 260, vagy 520 mm-es magasító lábazattal. A lábazat alkalmazása megkönnyíti az építészeti munkákat és lehetôvé teszi a kábelcsatorna mélységének csökkentését, esetleges elhagyását. A lábazatot is a födémhez kell rögzíteni. Mindkét oldalirányban a faltól 32 cm távolságot kell hagyni! 23

25 Építészeti elôkészítés Csatlakozás a kábelhálózathoz, vagy a transzformátorhoz megszakítón keresztül. Elvezetés kábelcsatornában Elvezetés elôre vagy hátra A vonali (hálózati) kábelek elvezetése bármilyen lehet: c kábelcsatornában, csôben, c oldalirányban, jobbra, vagy balra P a szükséges csatornamélység mm-ben, magasító lábazat nélküli RM6 esetén. Megjegyzés: magasító lábazat alkalmazása lehetôvé teszi a csatorna mélységének csökkentését, vagy teljes elhagyását. kábelszigetelés érszám keresztmet- görbületi dugaszolható oldható dugaszolható oldható szet (mm 2 ) sugár P P P P mûanyag egy i Csatlakozás a transzformátorokhoz biztosítós szakaszolókapcsolón keresztül három i telített egy i papír három i A transzformátorleágazásoknál a kábelkeresztmetszet általában kisebb, mint a vonali kábelek esetén. Valamennyi kábel elvezetése ugyanazon térben történik. Egyenes kábelcsatlakozók alkalmazásakor az itt megadott P mélység nagyobb, mint a vonali kábeleknél. (1) kábelszigetelés érszám keresztmet- görbületi dugaszolható dugaszolható szet (mm 2 ) sugár könyök egyenes mûanyag egy három (1) hagyjunk 100 mm-t (2) 520 mm-es magasító lábazat szükséges 24

26 Kábeltér elôkészítésnél betartandó minimális méretek A padlóhoz rögzítés elôkészítéséhez szükséges méretek nem bôvíthetô, illetve jobbra bôvíthetô RM6-ok esetén A B RM6 1 funkció I 542 mm 416 mm szélesség: 472 mm RM6 1 funkció D 642 mm 516 mm szélesség: 572 mm RM6 2 funkció 899 mm 773 mm szélesség: 829 mm RM6 3 funkció 1256 mm 1130 mm szélesség: 1186 mm RM6 4 funkció 1689 mm 1563 mm szélesség: 1619 mm A padlóhoz rögzítés elôkészítéséhez szükséges méretek duplán bôvíthetô RM6-ok esetén A B duplán bôvíthetô I funkció 550 mm 487 mm szélesség: 532 mm duplán bôvíthetô D funkció 650 mm 587 mm szélesség: 632 mm Kültéri RM6 Az RM6 jellemzôen beltéri középfeszültségû elosztóberendezés. Azonban, hogy megoldást találjunk a különösen szennyezett környezetben vagy a kültéri alkalmazás esetére, ajánljuk az RM6-hoz a védettséget növelô kültéri burkolatot. A védettséget növelô kültéri burkolat lehetôvé teszi az RM6 üzemeltetését bármilyen környezeti viszonyok között. Az RM6-ot a kültéri burkolattal betonalapzatra kell telepíteni (a betonalapot nem szállítjuk). A kültéri burkolat IP54-es védettséget biztosít: c homok, c esô, c korrózió, c hômérséklet ellen (használható -25 C és +50 C között). Mûszaki leírás A kültéri burkolat jellemzôi: c dupla falú galvanizált fémbôl készül, természetes szellôzést biztosítva, c lakatolható kivitel, c RAL 9002 festéssel (külön kérésre egyéb szín is választható), c magasító lábazattal vagy anélkül szerelt bármilyen 3- és 4-funkciós RM6-hoz. 25

27 Kültéri RM6 méretek, telepítés 3F 4F D E F G Építészeti elôkészítés G F E Ø 17 mm betonalapzat D 100 Magasító lábazat nélkül 980 A 3F 4F A

28 Magasító lábazattal 980 A F 4F A A szükséges minimális távolságok a levehetô lemezek hozzáférése miatt A 27

29 Referenciák RM6 világszerte Galaxi Magyarország Norvégia Svédország Ausztrália Spanyolország Oroszország Jellemzôbb referenciák 28 Ázsia/Közel-Kelet c BSED, Bahrein c DEWA, Dubai c WED, Abu Dhabi c Tianjin Taifeng Industrial park, Kína c TNB, Malájzia c China Steel Corporation, Tajvan c TPC, Tajvan c SCECO, Szaúd-Arábia Afrika c Electricité de Mayotte c EDF, Reunion c Total, Líbia c SONEL, Kamerun Közép- és Dél-Amerika c CELESC, Santa Catarina, Brazília c PETROBRAS, Rio de Janeiro, Brazília c Guaruhlos International Airport, Sao Paulo, Brazília c CEMIG, Minas Gerais, Brazília c EDF, French Guiana c Tahiti Electricity c Métro de Mexico, Mexikó Európa c EDF, Franciaország c Channel tunnel, Franciaország c Iberdola, Spanyolország c Compagnie Vaudoise d Electricité, SEIC, Svájc c Electrabel, Belgium c FECSA, Spanyolország c ENHER, Spanyolország, c Oslo Energie, Norvégia c Warsaw authority, Lengyelország c Bayernwerke, Németország Óceánia c Eau et Electricité de Calédonie, Új Kaledónia c Enercal, Új Kaledónia c United Energy, Ausztrália Magyarország c ELMÛ c ÉDÁSZ c ÉMÁSZ c DÉDÁSZ c DÉMÁSZ c TITÁSZ

30 Minôségbiztosítás ISO 9001 tanúsítvány Az RM6 tervezési és gyártási folyamatának auditálása az ISO 9001 és 9002 minôségbiztosítási rendszer követelményei szerint történt. ISO ISO 9002 Folyamatos és rendszeres minôségellenôrzés Minden egyes RM6 gyártása során, a végellenôrzés része a darabvizsgálat, melynek célja ellenôrizni a minôséget és a megfelelôséget: c szivárgási, tömítettség vizsgálat, c gáznyomás ellenôrzés, c mechanikai ellenôrzés: 40 nyitó-záró ciklus, c kapcsolási sebesség ellenôrzés, c mûködési ciklusok bemérése, c részleges kisülési próbák az átvezetôkön és a biztosítótartályon, c védelmi relék ellenôrzése, c szigetelési szint ellenôrzése, c méretek ellenôrzése, c egyvonalas és kapcsolási rajzok ellenôrzése. Az elvégzett vizsgálatokat minden egyes berendezéshez csatolt tanúsítvány tartalmazza. Cégünk, a Schneider Electric magyarországi vállalatának minden tevékenysége MSZ EN ISO 9001 szabvány szerint kiépített minôségbiztosítási rendszeren alapul. 29

31 Környezetbarát technológia A Schneider újrahasznosíthatósági folyamata A Schneider újrahasznosíthatósági folyamata megoldást biztosít az SF6-os készülékek, berendezések korszerû használatára és az élettartam végén esedékes eljárásokra. Környezetvédelmi politikánk célja, hogy mind a felhsználókat mind a környezetet megkíméljük a káros anyagoktól és az azokkal kapcsolatban felmerülô problémáktól. Szolgáltatásként ajánljuk fel a már üzemképtelen és elhasználódott készülékek, berendezések újrahasznosítását. Az RM6-os készülékek gyártása a környezetvédelmi szempontok figyelembevételével folyik: c a készülék részegységeinek kialakítása, szerelése lehetôséget ad a majdani újrahasznosításhoz, c az SF6 gáz visszaszállítható és szintén újrahasznosítható, c a gyártó létesítmények ISO es tanúsítvánnyal rendelkeznek. 30

32 Rendelési lap RM6 Mûszaki specifikáció Dátum: Ajánlatkérés Megrendelés Cég: Mennyiség: db Ügyintézô: Hivatkozási szám: Megnevezés A kitöltés jobbról balra történik! funkció száma Funkció kiosztás (pl. IQI, IDI, DIDI, IBI, IIII) Nem Bôvíthetô 3 v. 4 funkciós kivitel (pl. NB-IDI) Jobbra Bôvíthetô 3 v. 4 funkciós kivitel (pl. JB-IDI) Duplán Bôvíthetô egység (pl. DB-I, DB-D) NB JB DB Villamos jellemzôk (f=50 Hz) Üzemi feszültség (3-24 kv) kv Névleges feszültség 24 kv Termikus határáram 1 6 ka/1sec Gyûjtôsín névleges áram A Transzformátor leágazás védelme Transzformátor teljesítménye (kva) 2. trafó 1. trafó Megszakító esetén (védelmi relé tip.) VIP30 (fáziszárlat)* VIP35 (fázis/földzárlat) Biztosító esetén(fusarc CF tip., szállítva, 3 db/leágazás) A A (*) ajánlott védelem Telepítési jellemzôk Szabadtéri kivitel Beltéri kivitel Magasító lábazat nélkül Elôregyártott kompakt trf. állomásba Épített házas trf. állomába Magasító lábazattal 260 mm 520 mm 31
