Holec Xiria 24 kv körhálózati elosztóberendezés

Átírás

1 Holec Xiria 24 kv körhálózati elosztóberendezés Termékismertető Magas üzembiztonság Karbantartásmentes Biztonságos, látható földelés és állásjelzés Környezetbarát Kompakt Alkalmas alállomás automatizálására Vákuum technológia

2 Eaton Electric B.V. Az Eaton világszerte vezető vállalatnak számít a villamos energiaelosztó rendszerek, a szünetmentes áramforrások, az elektromos vezérlés és az ipari automatizálás termékei és kapcsolódó szolgáltatásai tekintetében. Az Eaton a világon mindenütt elérhető villamossági termékcsaládjai, mint a CutlerHammer, Moeller, Powerware, Holec, MEM, Santak és MGE Office Protection Systems, együttesen nyújtják a PowerChain Management ügyfélközpontú megoldásokat adatközpontok, ipari létesítmények, intézmények, kormányzati szervek, közintézmények, kereskedelmi intézmények, lakossági és az OEM piac energiaellátással kapcsolatos igényei kielégítésére. : az intelligens megoldás Xiria a neve az Eaton Holec körhálózati elosztóberendezések új generációjának. Jellemzőjük a magas szintű üzembiztonság és a 24kV feszültségszintig alkalmazhatóak. A Xiria berendezések nagyon kompaktak. A Xiria berendezésekt két-, három-, négy- vagy ötmezős változatban készülnek. Mind a berendezés fő villamos részei, mind a hajtásmechanika teljesen zárt tokozással van ellátva, amely védi a rendszert a környezeti hatásokkal szemben. A berendezésben két mezőtípus található: Vákuum-szakaszolókapcsolós mező a vonali csatlakozásokhoz. Vákuum-megszakítós transzformátor leágazási vagy vonali mező. Mindkét típusmező bármilyen kombinációban és sorrendben beszerelhető a berendezésbe. Az Eaton Corporation széleskörű ipari termelésének forgalma 2009-ban 11,9 milliárd dollár volt. Az Eaton világszerte vezető vállalatnak számít az elektromos energiaellátási, elosztási és vezérlési rendszerek; az ipari célú és mobil eszközökhöz fejlesztett hidraulikus alkatrészek, rendszerek és szolgáltatások; az űrrepülés üzemanyagellátó, polgári és katonai célú légijárművek üzemanyagellátó, hidraulikus és pneumatikus rendszerei; valamint a teljesítményt, a gazdaságos üzemanyagfelhasználást és a biztonságot szolgáló autóipari hajtásés erőátviteli rendszerek területén. Az Eaton hozzávetőleg alkalmazottat foglalkoztat és több mint 150 országban forgalmazza termékeit. További információért látogasson el a honlapra. A Xiria egy rendkívül jól megtervezett és modern rendszer. Tudatosan választottuk fejlesztésekor az elektronikus relével felszerelt megszakítós megoldást az olvadó biztosító helyett. Ez a biztosítóval kombinált szakaszoló kapcsolós transzformátor védelem modern, biztonságos és rugalmas alternatívája. Nagyon egyszerű a Xiria alkalmazása automatizált elosztóhálózatokban. Különleges tulajdonságai teszik a Xiria-t könnyen használható rendszerré, amely tökéletesen alkalmazkodik az energiaelosztás változó követelményeihez, most is és a jövőben is.

3 Karbantartásmentes A Xiria berendezés minden feszültség alatt lévő fő alkatrészét és a hajtást teljesen zárt burkolattal szerelik. A tokozat véd a por, a nedvesség és más olyan környezeti hatásokkal szemben, amelyek a berendezés működését befolyásolhatják. A kapcsoló mechanizmust minimális számú alkatrésszel és különösen hosszú, inaktív állapot utáni kapcsolásra tervezték - pontosan arra, ami a gyakorlatban történik. Mi több, a mechanizmusban nem használunk kenőanyagot, amely előnyös az üzembiztonság szempontjából. Mivel karbantartásmentes, a Xiria jelentősen csökkenti a felülvizsgálati és karbantartási költségeket, az elosztóhálózat üzembiztonságának kedvezőtlen befolyásolása nélkül. Ami pedig egy fontos szempont a mai liberalizált energiapiacon. Teljes élettartamra lezárt ház. Valóban biztonságos Az üzemszerű műveletek és a kábeleken végzett munkálatok során létfontosságú a kapcsolóállások egyértelmű jelzése. A kezelőszemélyzet biztonságával kapcsolatban az Eaton Holec nem bíz semmit a véletlenre. A Xiria ezért az elöl elhelyezett kémlelőablakokon keresztül közvetlenül látható földeléssel van ellátva, így a kábel és a gyűjtősín közötti szigetelési távolság közvetlenül látható. Látható, rövidzár biztos földelés hozható létre a szakaszolókapcsolón vagy a megszakítón keresztül. A Xiria teljesen zárt fémházas kialakítású, fázisonkénti szigeteléssel minden feszültség alatt lévő primer alkatrészen. Teljesen minimálisra csökken ezzel egy belső hiba lehetősége, így nyújt magasfokú biztonságot és használhatóságot. A KEMA által tesztelt íválló tokozás további védelmet nyújt a kezelőszemélyzetnek Gyűjtősínrendszer Gyűjtősín/földelő szakaszoló Vákuum szakaszolókapcsoló vagy megszakító Feszültségjelző Kábelcsatlakozó 1 4 Üzemi állás. Földelt állás. Fejlesztések az villamos energiaelosztásban Az elektromos energia a modern társadalom nélkülözhetetlen részévé vált. A megbízható, folyamatos energia ellátás egyre fontosabbá válik a mindennapokban. Az energiaszolgáltató vállalatok és az energiapiac részére ez azt jelenti, hogy az elosztóhálózatnak egyre szigorodó igényeket kell kielégítenie. Teljesen természetes, hogy a biztonság és az üzembiztonság fontos szerepet játszik. Az energiapiac liberalizációjának és a piacra gyakorolt hatásának eredményeként az elektromosság egyre inkább kereskedelmi termékké válik, minden velejárójával együtt. Így egy elosztóhálózat létrehozásakor sokkal több figyelmet fordítanak a teljes

4 Kompakt A Xiria az egyik legkisebb körhálózati elosztóberendezés. A nagymértékű kompaktság az Eaton Holec által használt technológiák kombinációjának közvetlen eredménye - térvezérlés, szigetelés szilárd halmazállapotú anyagokkal, és a rendkívül kompakt vákuum megszakítók alkalmazása. Ez a kompaktság közvetlen anyagi előnyöket nyújt új épületeknél, vagy meglévő transzformátorállomások felújításánál a minimális területigénynek köszönhetően. Kompakt kialakítás. Automatizált hálózatokhoz készítve A Xiria tökéletesen alkalmazható teljesen automatizált hálózatokhoz. A rendszer számos opciója közül válaszhatunk a szükséges távjelzés és távműködtetés mértékétől függően. Ezek moduláris megoldások, így könnyen és gyorsan beszerelhetők utólag is. Ennélfogva a Xiria szembe megy az automatizálási és távműködtetési fejlesztésekkel, így biztos lehet benne, hogy Xiria-t választva még a speciális, vagy idejét múlt vezérlési, kijelzési és kommunikációs szabványoknak is eleget tud tenni. Könnyen beállítható elektronikus védelmi relé. Tiszta és zöld A Xiria kizárólag környezetbarát anyagokból készül. A szigetelő közeg tiszta, száraz levegő és a kapcsoló közeg vákuum. A Xiria így teljesíti a fenntarthatóság követelményét az energiaelosztásban. Könnyű a berendezés szétszerelése az élettartam végén, mivel a felhasznált anyagok egyértelműen azonosíthatók, és így újrahasznosíthatók. Ez megkönnyíti az újrahasznosítást és segítségével elkerülhetők a berendezés kivonásával járó többletköltségek és környezetvédelmi adók. Egyértelmű kódolás az újrahasznosításhoz. A Xiria berendezések az energiaelosztás kompakt transzformátor-állomásaiban, valamint az áramszolgáltatók és az ipari fogyasztók állomásaiban alkalmazhatók. A nem központo - sított energiatermelő rendszerekben, mint például szélerőművekben való alkalmazásra is ideálisak. költségre a rendszer átlagos élettartama során, mint előtte. Az Eaton Holec válasza erre a karbantartás - mentes Xiria rendszer. A fenntarthatóság és a környezetbarát szemlélet egyre fontosabbá válik a kapcsoló anyagok kiválasztásában. Az Eaton Holec ezt a szempontot választotta kiindulópontként a körhálózati elosztóberendezések új generációjának kifejlesztéséhez - mind a gyártás, mind a berendezés teljes élettartamának tekintetében, beleértve a felhasznált anyagok újrafelhasználását. Az Eaton Holec ezekre a fejlesztésekre alapozva indította útjára a Xiria-t, egy olyan rendszert, amely jól illeszkedik a liberalizált energiapiac jelenlegi és jövőbeli fejlesztéseihez.

5 Méretek (mm) 1305 mm 760 mm 2-mezős változat, tömeg: 350 kg 1110 mm 430 kg 1460 mm 550 kg 1810 mm 660 kg 600 mm Műszaki adatok Xiria Általános Névleges feszültség kv 3,6 7, ,5 24 Lökő próbafeszültség kv / Ipari frekvenciájú próbafeszültség kv Névleges frekvencia Hz 50/60 50/60 50/60 50/60 50/60 Belső íves zárlat elleni védelem ka-s Gyűjtősínrendszer Névleges áram A Névleges termikus határáram ka-s Névleges dinamikus hetáráram ka Megszakító Névleges áram A 200/ / / / /500 Névleges megszakítási áram ka Névleges zárlati bekapcsolási áram ka Névleges termikus határáram ka-s Szakaszolókapcsoló Névleges áram A Névleges kikapcsolási áram cos fí=0,7-nél A Névleges zárlati bekapcsolási áram ka Névleges termikus határáram ka-s A Xiria megfelel a következő nemzetközi szabványoknak IEC Általános előírások IEC Fémtokozott kapcsolóberendezés IEC Szélsőséges éghajlati feltételek IEC Megszakítók (M1/E2) IEC Kapcsolók (M1/E3) IEC Szakaszolók/földelő kapcsolók (M0) IEC Földelés vákuumcsövön keresztül (E2) IEC Védettség mértéke IEC Áramváltók EN Kábelfejek Besorolás a IEC szerint Folyamatos működés megszakadása Eloszlási kategória Belső ív LSC2B PM IAC AFL 20/16 ka-1 s

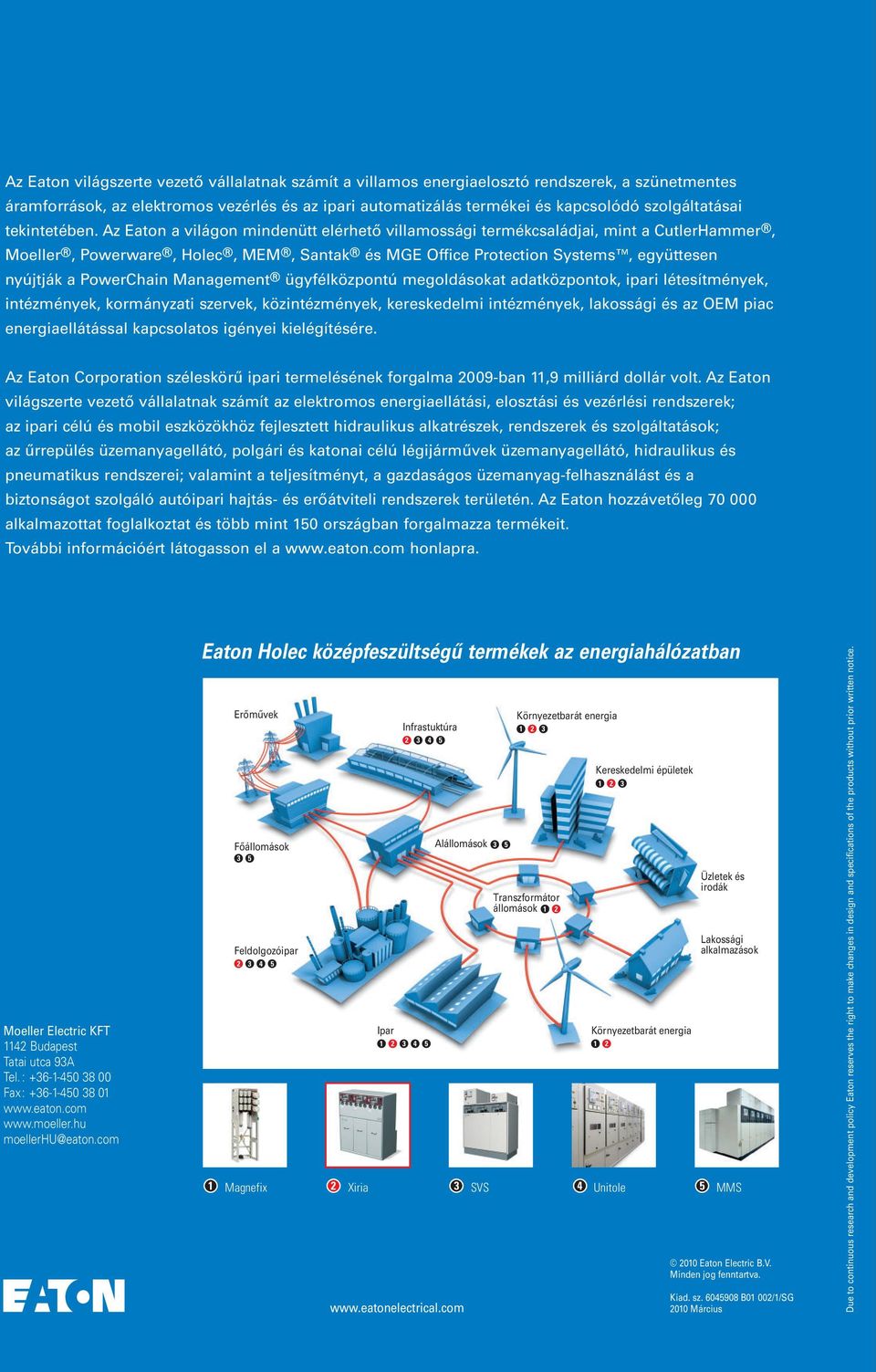

6 Az Eaton világszerte vezető vállalatnak számít a villamos energiaelosztó rendszerek, a szünetmentes áramforrások, az elektromos vezérlés és az ipari automatizálás termékei és kapcsolódó szolgáltatásai tekintetében. Az Eaton a világon mindenütt elérhető villamossági termékcsaládjai, mint a CutlerHammer, Moeller, Powerware, Holec, MEM, Santak és MGE Office Protection Systems, együttesen nyújtják a PowerChain Management ügyfélközpontú megoldásokat adatközpontok, ipari létesítmények, intézmények, kormányzati szervek, közintézmények, kereskedelmi intézmények, lakossági és az OEM piac energiaellátással kapcsolatos igényei kielégítésére. Az Eaton Corporation széleskörű ipari termelésének forgalma 2009-ban 11,9 milliárd dollár volt. Az Eaton világszerte vezető vállalatnak számít az elektromos energiaellátási, elosztási és vezérlési rendszerek; az ipari célú és mobil eszközökhöz fejlesztett hidraulikus alkatrészek, rendszerek és szolgáltatások; az űrrepülés üzemanyagellátó, polgári és katonai célú légijárművek üzemanyagellátó, hidraulikus és pneumatikus rendszerei; valamint a teljesítményt, a gazdaságos üzemanyag-felhasználást és a biztonságot szolgáló autóipari hajtás- és erőátviteli rendszerek területén. Az Eaton hozzávetőleg alkalmazottat foglalkoztat és több mint 150 országban forgalmazza termékeit. További információért látogasson el a honlapra. Moeller Electric KFT 1142 Budapest Tatai utca 93A Tel. : Fax: moellerhu@eaton.com Eaton Holec középfeszültségű termékek az energiahálózatban Erőművek Főállomások 3 5 Feldolgozóipar Ipar Infrastuktúra Alállomások 3 5 Környezetbarát energia Transzformátor állomások 1 2 Kereskedelmi épületek Környezetbarát energia Üzletek és irodák Lakossági alkalmazások 1 Magnefix 2 Xiria 3 SVS 4 Unitole 5 MMS Eaton Electric B.V. Minden jog fenntartva. Kiad. sz B01 002/1/SG 2010 Március Due to continuous research and development policy Eaton reserves the right to make changes in design and specifications of the products without prior written notice.
