Napenergia-hasznosító photovotaikus rendszerek egyes biztonsági kérdései Bottka László okl. villamosmérnök műszaki igazgató Eaton Industries Kft.
|
|
|
- Vince Balázs
- 7 évvel ezelőtt
- Látták:
Átírás
1 Napenergia-hasznosító photovotaikus rendszerek egyes biztonsági kérdései Bottka László okl. villamosmérnök műszaki igazgató Eaton Industries Kft Eaton Corporation. All rights reserved.
2 EATON Corporation több, mint 100 év tapasztalatával rendelkező amerikai tulajdonú, az energiaelosztás innovatív és fenntartható megoldásait kínáló világcég, évi 16 milliárd $ forgalommal, és alkalmazottal világszerte. m Eaton Corporation. All rights reserved. 2
3 Az Eaton üzletágai Eaton Corporation. All rights reserved.
4 On-grid PV háztartási kiserőművek tények és kérdések vitathatatlan lemaradás az európai szinttől szolár rendszerek műszaki megoldásai, komponensei rendelkezésre állnak a tervező és kivitelező villamos szakemberek ismeretei gyors tempóban bővülnek általánosságban: a legnagyobb kihívás a technológiából eredő, a megszokottól eltérő, újszerű problémák kezelése a létesítés és az üzemeltetés során felmerülő biztonsági kérdések a szolár rendszeren végzett szerelési munka feszültség alatti munkavégzés! Eaton Corporation. All rights reserved.
5 Autonóm működés! A berendezés nem szokványos hálózati rendszer, így az élet- és vagyonvédelem szempontjából a szabványos biztonsági jelöléseken kívül figyelemfelhívás szükséges: A telepített szolár kiserőmű autonóm működésű rendszer, az épület (mérőhely) hálózati leválasztása után is feszültség alatt marad! Figyelem! Hálózat irányú betáplálás! Eaton Corporation. All rights reserved. 5
6 A biztonság igénye önmagában egy napelem tábla villamos biztonsági szempontból ártalmatlan : kb. 30V, 8A DC, még zárlati esetben sem nő meg az áram nem igényel védőintézkedést ágba rendezve más a helyzet, az inverter jellemzőitől függően elérheti a 800V, 8A DC értéket is feltétlen szükséges a biztonságos leválasztás biztosítása karbantartás, hibakeresés ill. vészhelyzeti lekapcsolás céljából Eaton Corporation. All rights reserved.

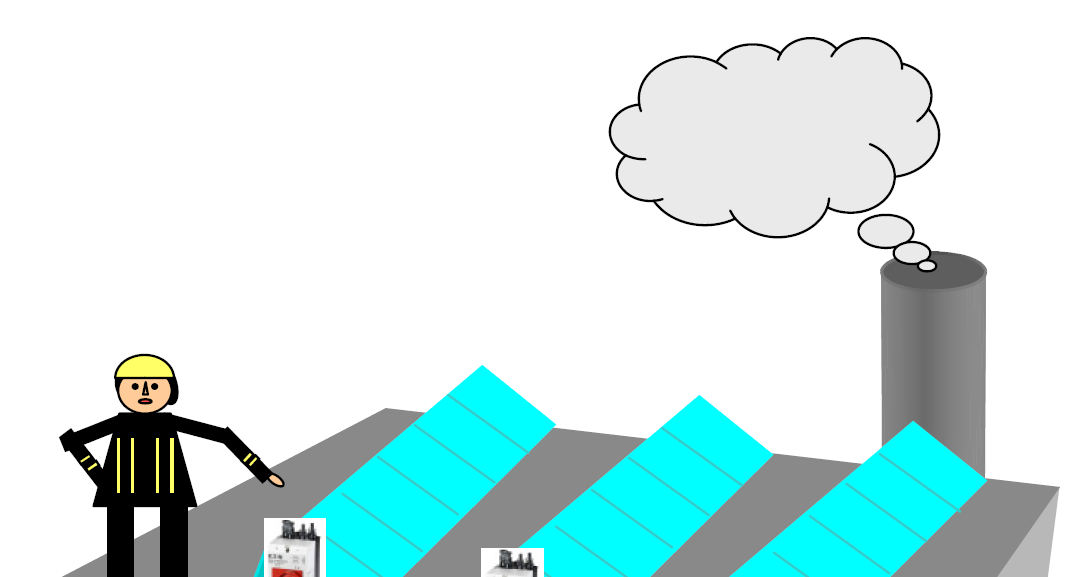

7 Vész-/katasztrófahelyzet Problémák: a napelem nem kikapcsolható, állandóan termel áramot (még felhős időben is, sőt holdfény, mesterséges világítás is generálhat áramot!) oltóhabbal történő lefedés nem vezet eredményre Veszélyek: sérült kábelek vagy berendezésrészek miatt elektromos ív keletkezhet, ez áramütést, égési sérüléseket okozhat MSZ HD Áramütés elleni védelem: DC rendszerben 120 V feletti feszültség érintése életveszélyes! az elektromos ív veszélye miatt semmiképpen nem szabad az egyenáramú körök csatlakozó dugaszait széthúzni! Tűz vagy egyéb katasztrófa esetében a napelemes rendszerek kiszámíthatatlan kockázatot jelentenek a katasztrófavédelem ill. tűzoltók számára Eaton Corporation. All rights reserved.
8 Módszer és cél A szabvány előír egy leválasztó kapcsolót, de azt nem írja elő, hogy pontosan hol kell elhelyezni. (némely inverter bemeneti oldalán található gyári leválasztás is megfelelő e célra, de ilyen esetben a DC oldali vezetékek végig feszültség alatt maradnak!) max V DC áganként ~ 8 A A tűzoltók igénye: megbízható DC DC leválasztás, lehetőleg minél közelebb a szolár generátorhoz, kézi kézi és és elektromos távkioldással Eaton Corporation. All rights reserved.
9 Megoldás - Tűzoltókapcsoló Eaton Corporation. All rights reserved.
10 Tűzoltókapcsoló műszaki adatok Névleges feszültség U e 1000 V DC Névleges áram I e DC21A (tartós áram) 32 A Pólusszám 2 Szakaszolóképesség igen Belső ellenállás 5 mohm Feszültségcsökkenési kioldó 230V, 50Hz (2 VA) Segédérintkező 1 záró és 1 nyitó Megengedett környezeti hőmérséklet 60 C Védettség IP65 Zárhatóság OFF állásban Szabvány megfelelőség IEC/EN Bizonylat TÜV Eaton Corporation. All rights reserved.
11 Tűzoltókapcsoló - felépítés MC3 vagy MC4 csatlakozók két PV-ág részére szakaszol ó kapcsoló lakatolható forgatókar feszültségcsökkenési kioldó tömszelencés bevezető a nullfesz kioldó vezetékének MC3 vagy MC4 kimeneti csatlakozók IP65 műanyag tokozat nyomáskiegyenlítő Eaton Corporation. All rights reserved.
12 Tűzoltókapcsoló - elhelyezés Eaton Corporation. All rights reserved.
13 Tűzoltókapcsoló - működtetés kioldóegység a hálózati feszültségmentesítési hely közelében elhelyezve védőgallérral - a vétlen működtetés ellen mechanikus kioldásjelzéssel SOLAR OFF felirattal nyugtázás elfordítással IP67, IP69K védettséggel Eaton Corporation. All rights reserved.
14 Tűzoltókapcsoló nem kívánt kioldás A 600 ms-os késleltetés a rövididejű feszültségkiesések 93%-át áthidalja, nem történik kioldás! Legbiztosabb megoldás: szünetmentes áramforrás s (UPS) használata megvalósítás elektronikus tekercsvezérléssel Eaton Corporation. All rights reserved.

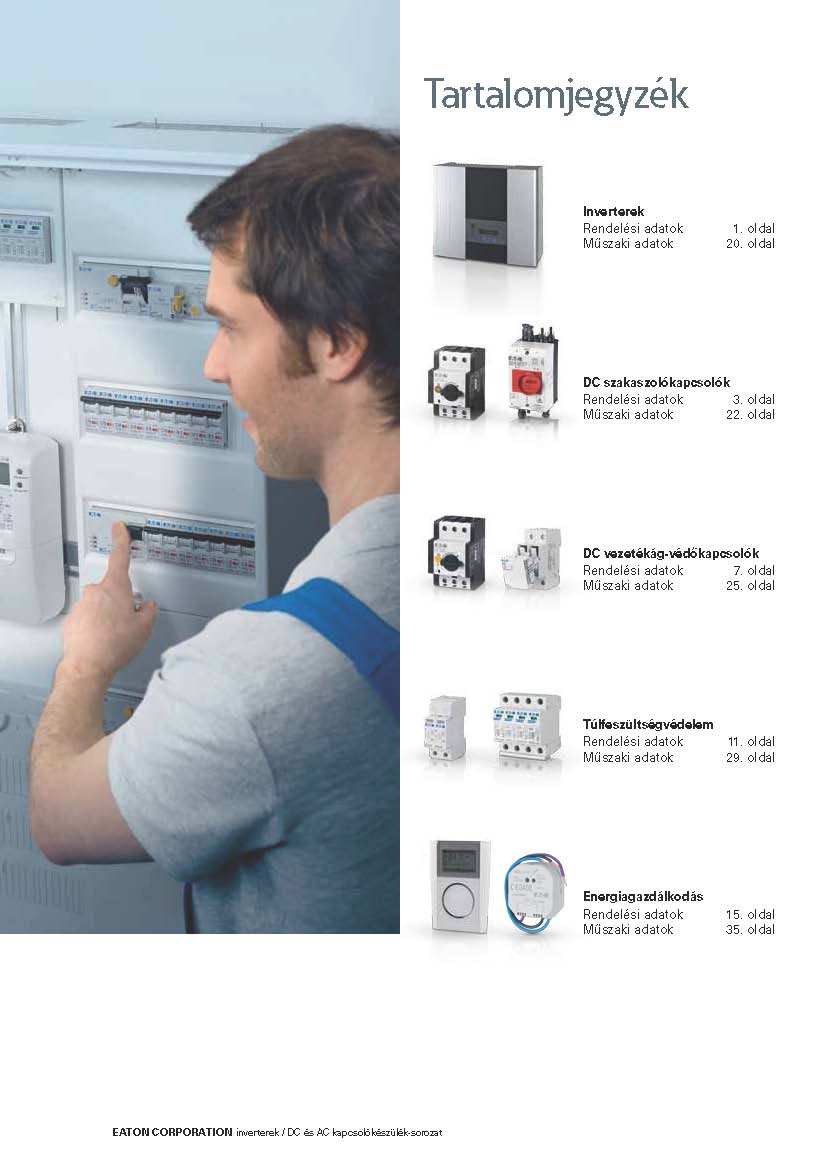

15 EATON-Moeller PV termékskála EATON-Moeller PV termékpaletta Eaton Corporation. All rights reserved.
16 PV terméktámogatás Eaton Corporation. All rights reserved.
17 Köszönöm a figyelmüket! Bottka László okl. villamosmérnök műszaki igazgató Eaton Industries Kft. LaszloBottka@Eaton.com Szép Napot! Eaton Corporation. All rights reserved.
