1 ADATHORDOZÓ SZALAG Különböző ADATHORDOZÓK DAT, DATA DATA CARTRIDGE TAPE 1/2 SZALAG

2 A mágnesszalagos adatrögzítés eszközei az archiválásban fontos szerepet töltenek be. Az adattárolási kapacitásuk a jelenlegi közép kategóriájú winchesterekének 2-3 szorosa Két féle technika versenyez helikális lineáris

3 Orsós mágnesszalagon történő rögzítés 1. Linear Reel-to-reel nyomó görgők HÁTRA továbbító mágnes törlőfej írófej olvasófej továbbító görgők a szalagnak csak a fej előtti mozgatását végzik teli orsó viszonylag nagy tömegű orsókat külön motorok forgatják lengőkaros szalag előtároló és szalagfeszítő ELŐRE továbbító mágnes üres orsó Fizikai modell

továbbító görgők a szalagnak csak a fej előtti mozgatását végzik teli orsó viszonylag

4 Adat elhelyezés mágnesszalagon Az adatok írásának/olvasásának ellenőrzése, hibajavítása n. rekord Rekordok közötti rés n+1 rekord lassulás gyorsulás bájtok + VRC vertikális paritásbitek CRC Ciklikus hibajavító LRC Hosszirányú hibajavító A hibajavítás elemei

rekord Rekordok közötti rés n+1 rekord lassulás gyorsulás bájtok

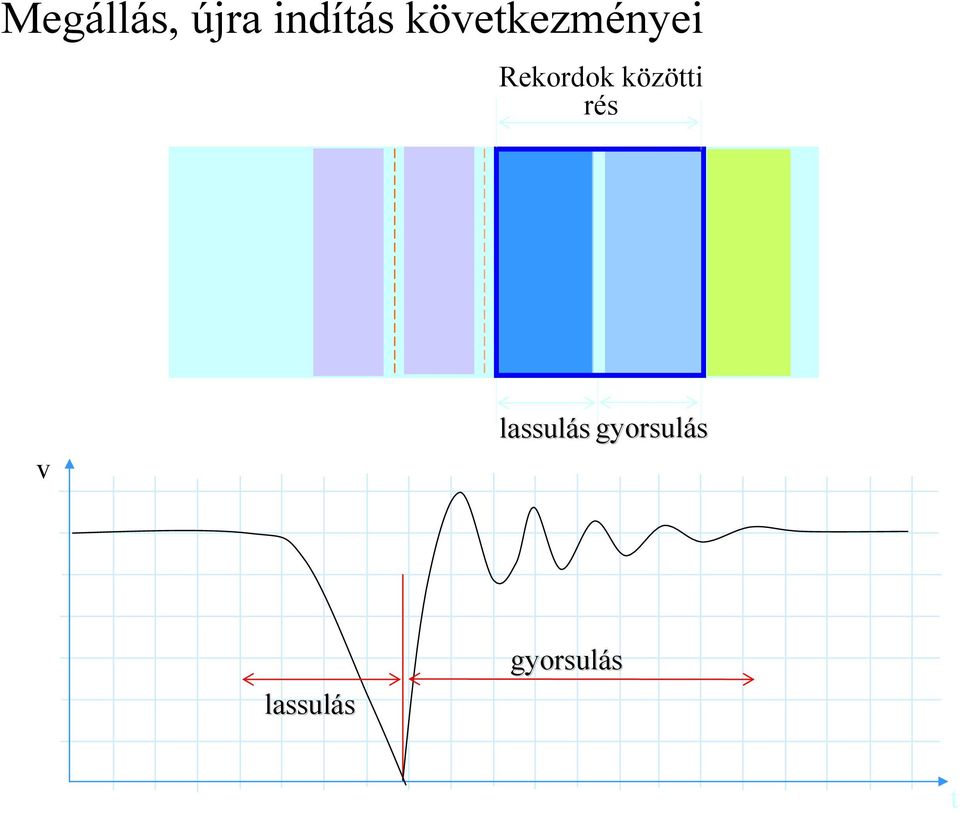

5 Megállás, újra indítás következményei Rekordok közötti rés v lassulás gyorsulás lassulás gyorsulás t

6 A két görgős szalagtovábbításból származó nehézségek ezt a jelenséget nevezik skew-nak Φ 0 N 1 N 2 F 1 = µ N 1 < F 2 = µ N 2 F 1 F 2 szalag továbbító erő A szalag élére nem lesznek merőlegesek a felírt bájtok. Minden szalag meghajtónál más szög érték a skew, ezért sajátos felírási és olvasási időzítésekkel kell ezt az értéket kompenzálni.

élére nem lesznek merőlegesek a felírt bájtok.

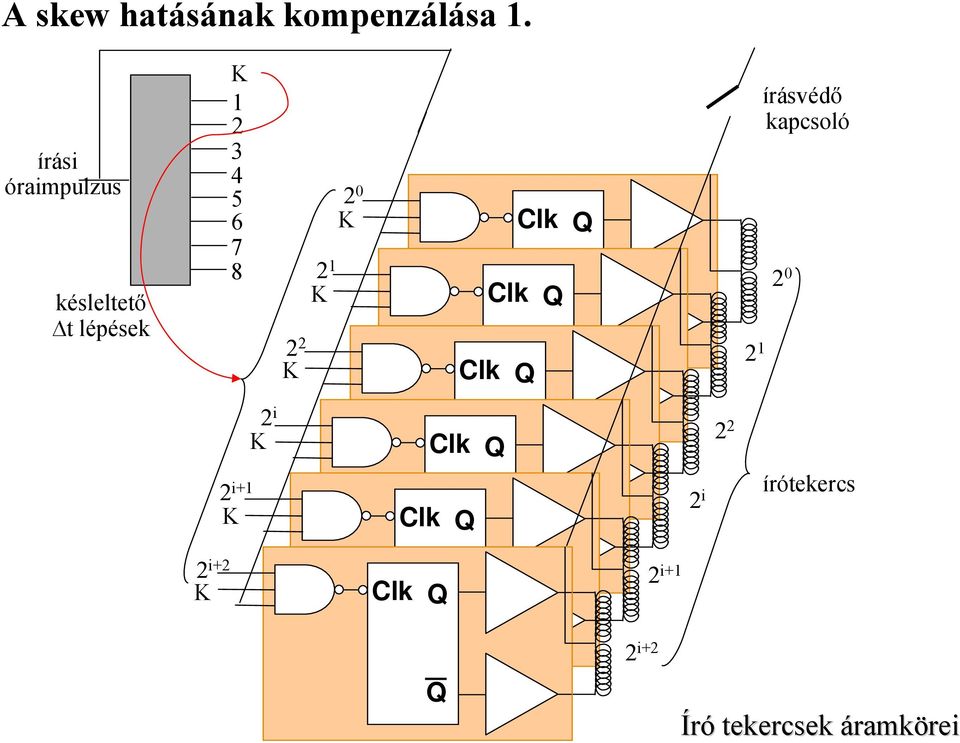

7 A skew hatásának kompenzálása 1. írási óraimpulzus késleltető t lépések 2 i+2 K K i+1 K K 2 i 2 2 K 2 1 K 2 0 K Clk Clk Clk Clk Q Q Q Q Clk Q Q Clk Q Q Q Q Q Q 2 i+2 2 i+1 2 i írásvédő kapcsoló 2 0 írótekercs Író tekercsek áramköreirei

2 i+1 K K 2 i 2 2 K 2 1 K 2 0 K Clk Clk Clk Clk Q Q Q Q Clk Q Q

8 A skew hatásának kompenzálása 2. késleltetők t fokozatokban Olvasás Olvasó regiszter olvasott jel kapuzása S Olvasó tekercsek 2 i+1 2 i S R S R S R R S R S R i i+1 Olvasótekercsek áramköreirei

olvasott jel kapuzása S Olvasó tekercsek 2 i+1 2 i 2 3 2

9 Vákuum kamrás mágnesszalagos meghajtó felépítése Linear Reel-to-reel szalagorsók vákuumkamrák író/olvasó fej tovább bbító görgő Az egy görgős szalagtovább bbításban a surlódó erőt a szalag feszítése se hozza létre. Ennél a megoldásn snál is vannak a tovább bbításból származ rmazó szög eltérések sek,, de ezek már lényegesen kisebbek.

a surlódó erőt a szalag feszítése se hozza létre.

10 Mágnesszalag fej felépítése paramágneses ház irófej olvasófej árnyékoló lemezek

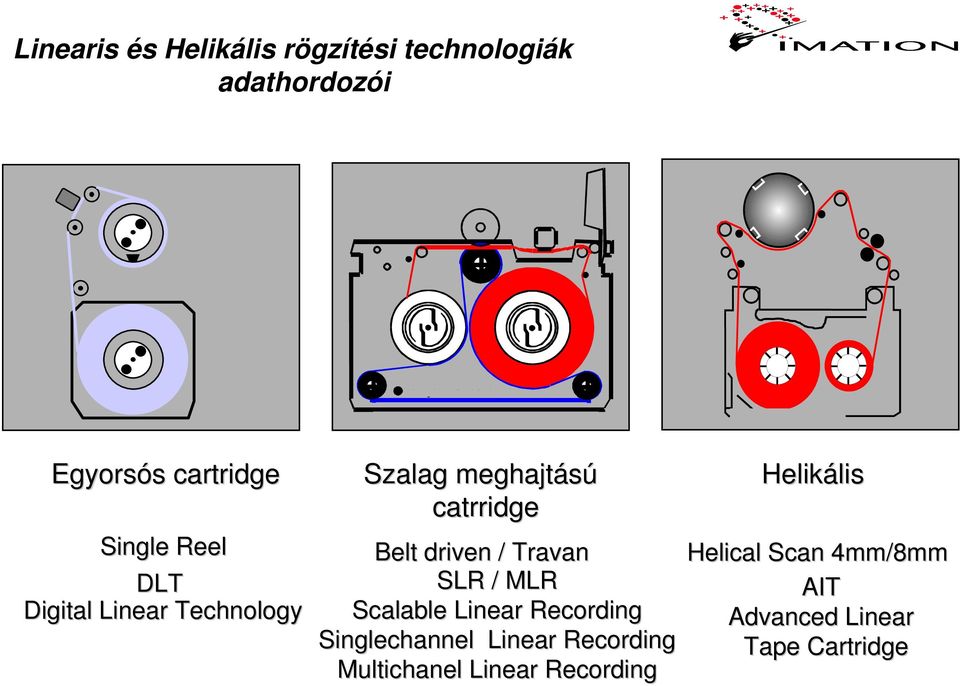

11 Linearis és Helikális rögzítési technologiák adathordozói Egyorsós cartridge Single Reel DLT Digital Linear Technology Szalag meghajtású catrridge Belt driven / Travan SLR / MLR Scalable Linear Recording Singlechannel Linear Recording Multichanel Linear Recording Helikális lis Helical Scan 4mm/8mm AIT Advanced Linear Tape Cartridge

SLR / MLR Scalable Linear Recording Singlechannel Linear Recording Multichanel

12 Rugalmas szalag meghajtású lineáris rögzítésű cartridge kazetta működési vázlata motor meghajtó görgöje tovább bbító görgő író/olvasó fej a szalag védő a cartridge betolásakor kinyílik végtelen rugalmas szalag tovább bbító görgő mágnesszalag motor meghajtó görgöje szalagorsók végtelen rugalmas szalag cartridge 1mm vastag aluminium lapon

betolásakor kinyílik végtelen rugalmas szalag tovább bbító görgő mágnesszalag motor

13 Rugalmas szalag meghajtású cartridge kazetta előnye Az orsókat a végtelen szalag mozgatja, a továbbító és a motor görgők áttételén keresztül. végtelen rugalmas szalag a T1 szakasz sebessége v1 a T2 szakasz sebessége v2 Lehetséges-e ez? Nem, mert a végtelen szalag minden pontja azonos sebességgel halad. Ebből következik, hogy a két orsó azonos kerületi sebességű és a mágnesszalag minden pontja azonos sebességgel halad. A szalagot nem terheli semmi féle húzó erő. Nem nyúlik meg a szalag. szalagorsó továbbító görgő motor meghajtó görgöje a mágnes szalag nem ér a továbbító görgőhöz

Nem, mert a végtelen szalag minden pontja azonos sebességgel halad.

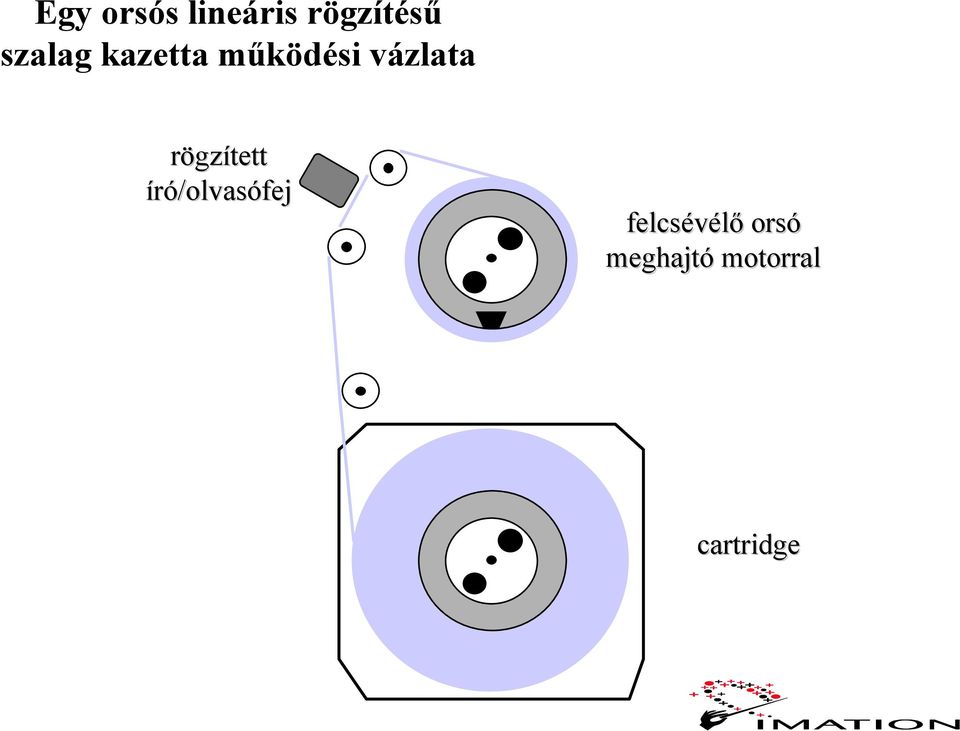

14 Egy orsós lineáris rögzítésű szalag kazetta működési vázlata rögzített író/olvasófej felcsévélő orsó meghajtó motorral cartridge

15 Egy orsós lineáris rögzítésű szalag kazetta író/olvasó egységének vázlata (3480/3490/3590) Magnetic Tape (Magnetic Coat Toward Inside) Kétirányú vékony film fej Thin Film Head Assembly (Bi-directional) Machine Reel Leader Block Szalag befűző kar Threader Arm File Reel

Inside) Kétirányú vékony film fej Thin Film Head Assembly

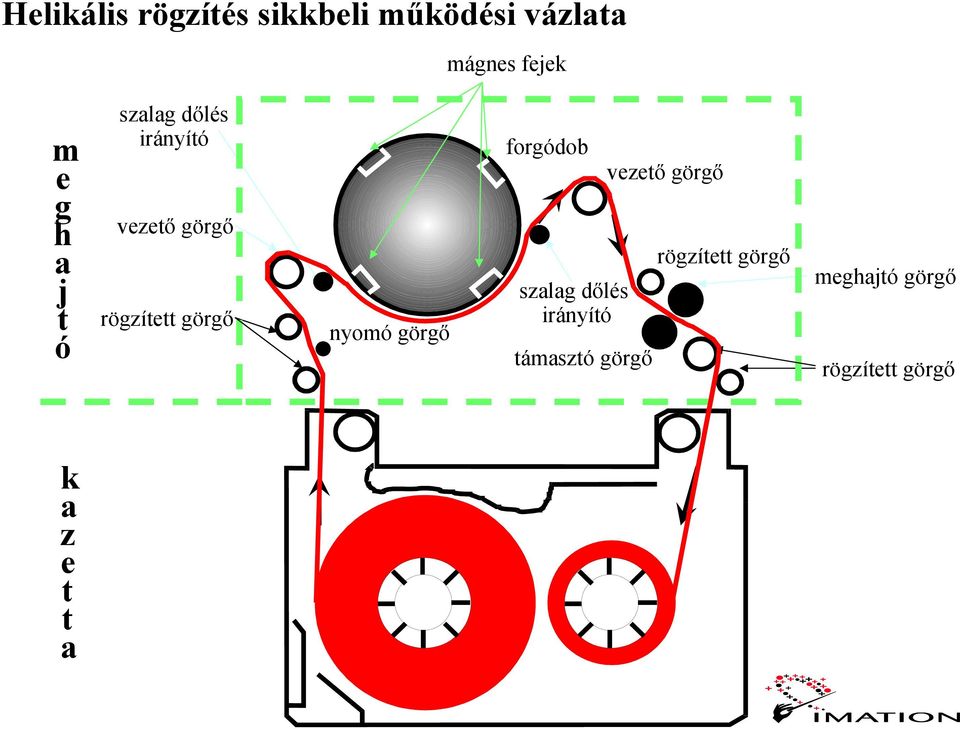

16 Helikális rögzítés sikkbeli működési vázlata mágnes fejek m eg szalag dőlés irányító forgódob vezető görgő h aj t ó vezető görgő rögzített görgő nyomó görgő szalag dőlés irányító támasztó görgő rögzített görgő meghajtó görgő rögzített görgő k a z e tt a

görgő rögzített görgő nyomó görgő szalag dőlés irányító

17 Digital AudioTape rögzítési technológia Inclined Post Guide Roller Rotary Drum Tension Post Guide Roller Capstan Tension Post 2000 rpm Pinch Roller Direction of Tape Travel 8.15 mm/sec

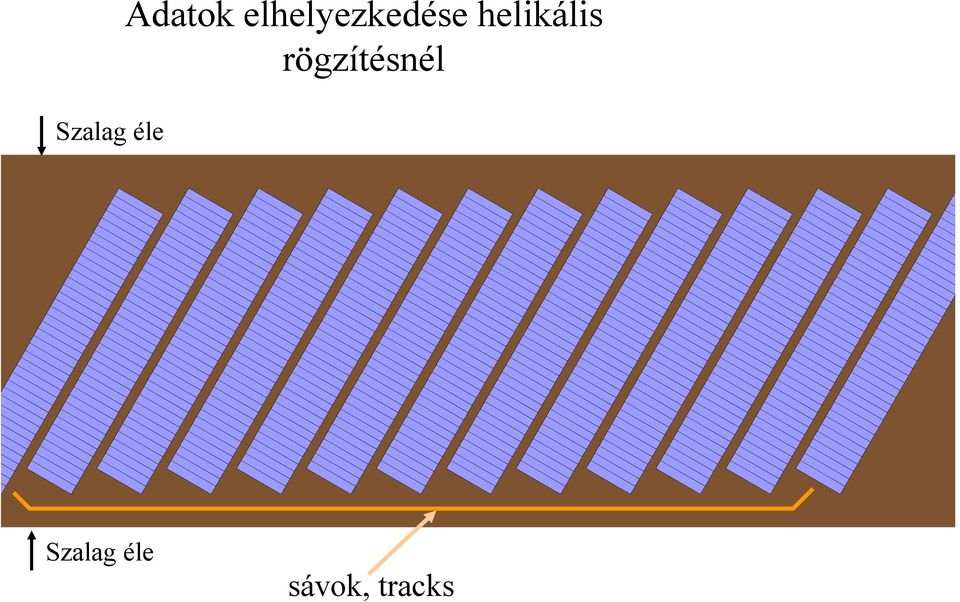

18 Szalag éle Adatok elhelyezkedése helikális rögzítésnél Szalag éle sávok, tracks

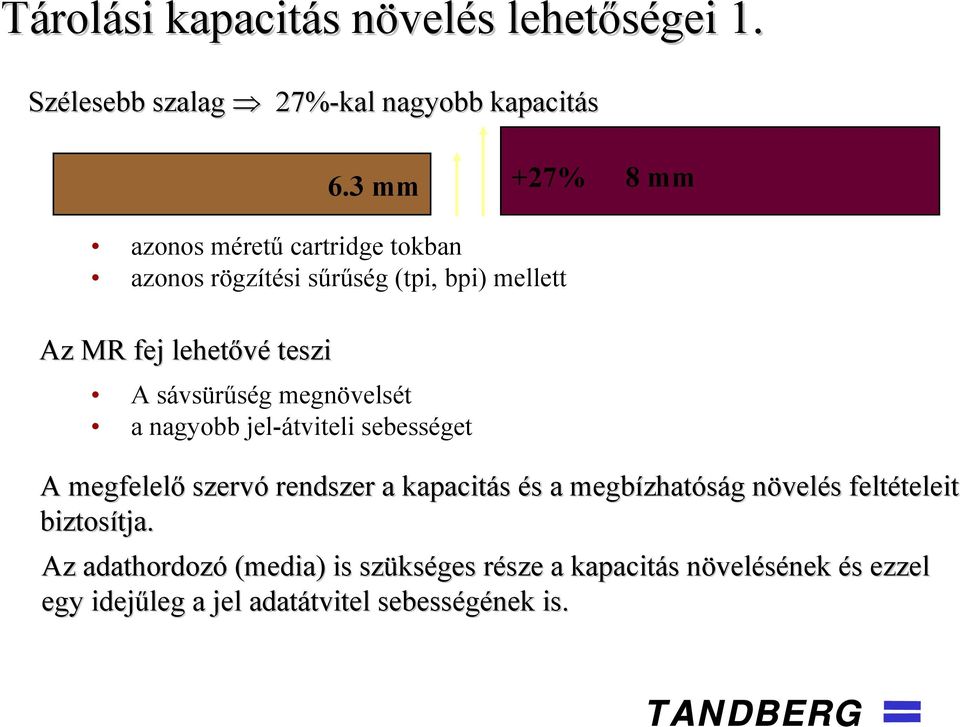

19 Tárolási kapacitás növelés lehetőségei 1. Szélesebb szalag 27%-kal nagyobb kapacitás 6.3 mm +27% 8 mm azonos méretű cartridge tokban azonos rögzítési sűrűség (tpi, bpi) mellett Az MR fej lehetővé teszi A sávsürűség megnövelsét a nagyobb jel-átviteli sebességet A megfelelő szervó rendszer a kapacitás és a megbízhat zhatóság növelés feltételeit teleit biztosítja tja. Az adathordozó (media) is szüks kséges része a kapacitás növelésének és ezzel egy idejűleg a jel adatátvitel tvitel sebességének is. TANDBERG

megnövelsét a nagyobb jel-átviteli sebességet A megfelelő szervó rendszer a kapacitás és a megbízhat zhatóság növelés

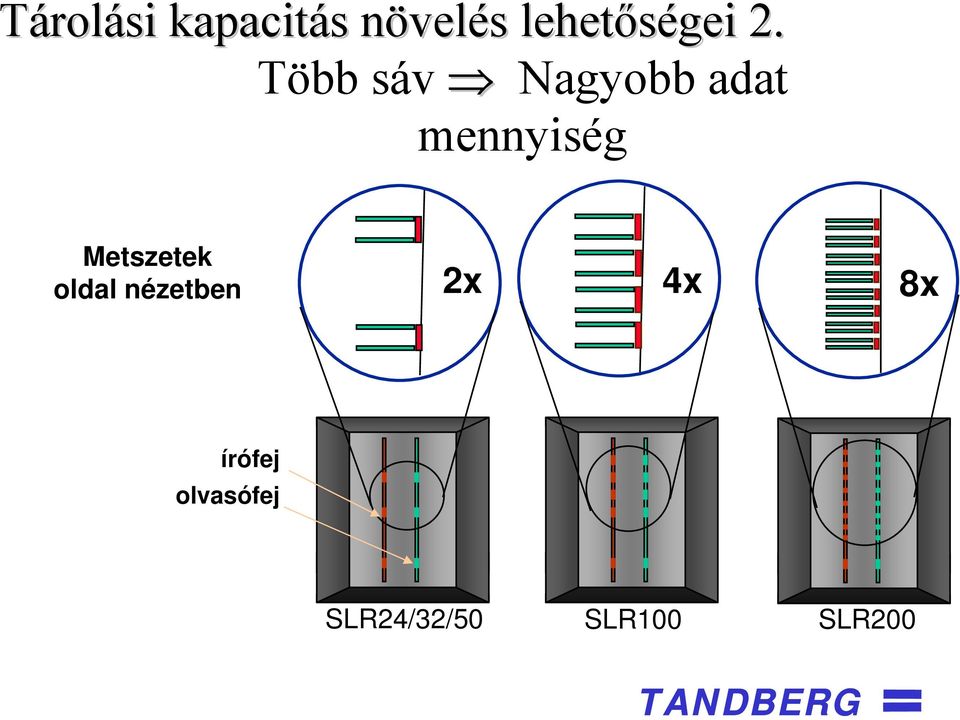

20 Tárolási kapacitás növelés lehetőségei 2. Több sáv Nagyobb adat mennyiség Metszetek oldal nézetben 2x 4x 8x írófej olvasófej SLR24/32/50 SLR100 SLR200 TANDBERG

21 Tárolási kapacitás növelés lehetőségei 3. Az MLR technológia: Multi-channel Linear Recording A fejeket a szalagra merőleges irányban mozgatva több sávot lehet írni és olvasni, mint ahány író/olvasó fej van szalag vándorlás Track Track Servo Track a fej követi a szalg vándorlást TANDBERG lengőtekercs

22 MLR technológi giában szervo sáv segíti a megfelelő sáv felismerését, követését a fej követi a szalag vándorlást szalag vándorlás Track Track Servo Track lengőtekercs mozgatja a fejeket a sávokkal szinkronban TANDBERG

23 A szervo sáv működése olvasófej A B A 12-ből 1 szervó sáv azonosító jel törölt területek A szervó fej jel kimenete A B A TANDBERG

24 A sávok elhelyezkedése és sűrűségének növekedése 9 tracks 18 tracks 26 tracks 42 tracks Track 128 tape edge 32 data tracks 1/4 Inch 32 data tracks 32 data tracks 3 factory-written servo tracks Track 1 tape edge 32 data tracks

25 16 GB Format 0.25 inch 144 data tracks 24 servo tracks 30.5 µm track width

26 Imation 9840 The Cartridge Aluminium Baseplate Coplanar Reel-to-Reel Design Tape path internal to the cartridge Center Tape (250m) Loading Metal Particle MP Oe Media Linear Density bit/inch 16 Data Channel Head Design 5 Servo Bands (Factory Applied) 288 Data Tracks Track Density 709 Tracks per Inch

27 Hubs speed / tension control Cartridge Inside cartridge tape path Cartridge 6 Patents Pending 1 Patent Issued Flanges Metal base Tape guides Tape path / Head area Servo tracks Media Information Record MIR

28 Megbízhat zhatósági tényezők Linearis és Helical rögzítési technológiáknál Linearis rögzítés Helikális rögzítés Longitudinalis Helikális -30% : -30% -40% : -20% Sávok szög hibája

29 Megbízhat zhatósági tényezők mágnesszalag élettartama kémiailag stabil a poliészter-poliuretán (PE-PU) szalag Imation szabadalma a BlackWatch TM a szalag hátoldalának borítása. a felcsévélt lt szalagban az ujj lenyomat, por szemcse hatása a károsodás 9.6X, ill. 16X nagyításban Magnetic Coating Base film bevonat nélkül bevonattal Black Watch backcoating Ez a borítás gátolja a szennyeződéseknek a hidrolízis hatsára bekövetkező reakcióját a mágneses réteggel, megakadályozva a katasztrofális felületi és szerkezeti változásokat. Ezzel az eljárással közel 30 éves stabilitást lehet biztosítani az archiválásra szolgáló mágnesszalagoknak.

30 M eg mágnesszalag kopásának és roncsolodásának oka a rossz csévélés b íz h at ó sá A szalag orsó preciziós csévélés nélkülili állapota A szalag orsó precziós csévélés utáni állapota g i t é n ye A szalag élének károsodásasa 40X nagyítás a szalag szeletelésének függvényében a szalag él minősége A nem jól szeletelt szalag éle a károsodás potenciális forrása. Imation szeletelésssel készült szalag éle ző k (1000X nagyítás)

31 Precision Spool Flange Spacing & Flange Taper Comparison Imation STANDARD Imation PRECISION EMTEC
