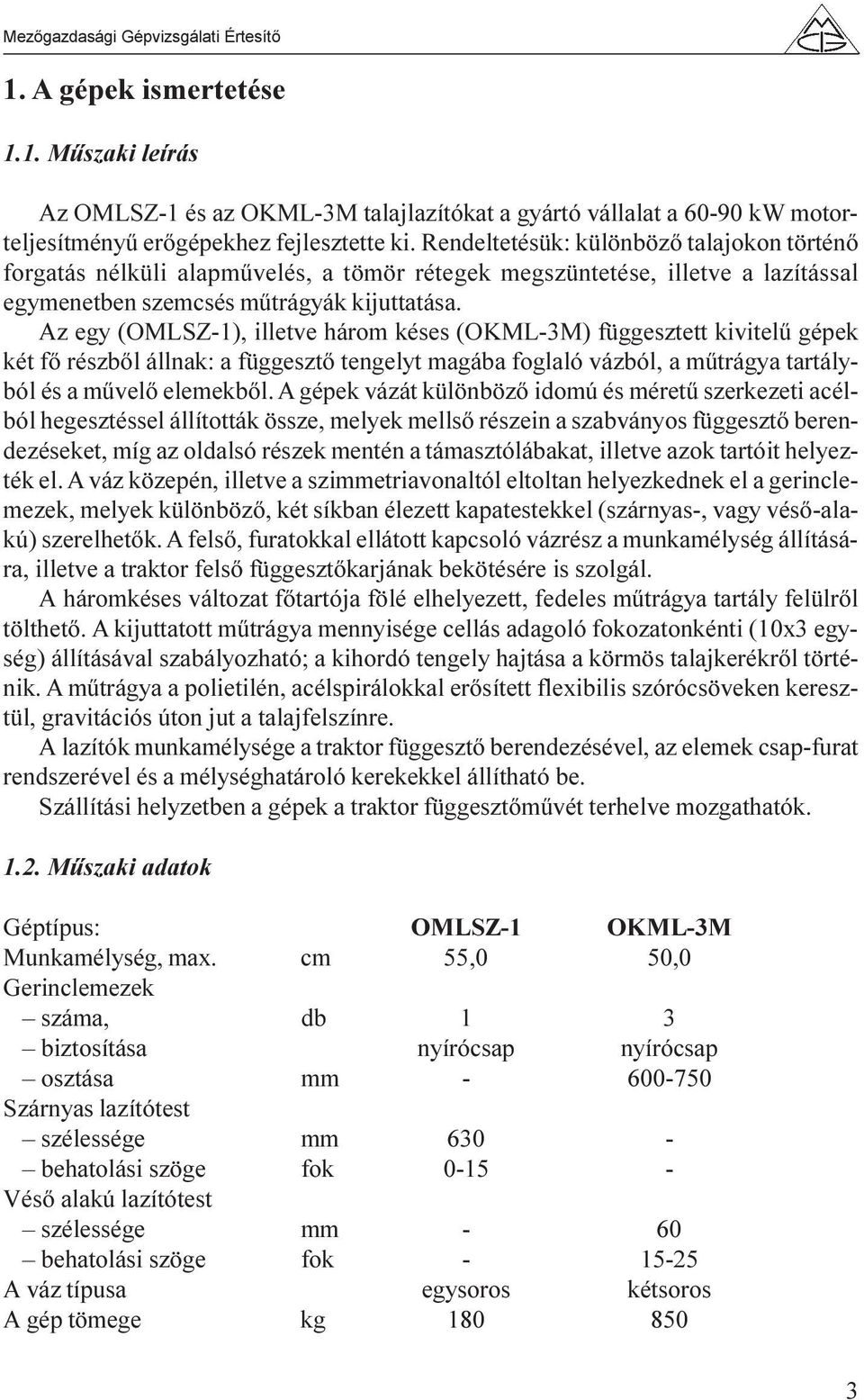

2 1. A gépek ismertetése 1.1. Mûszaki leírás Az OMLSZ-1 és az OKML-3M talajlazítókat a gyártó vállalat a kw motorteljesítményû erõgépekhez fejlesztette ki. Rendeltetésük: különbözõ talajokon történõ forgatás nélküli alapmûvelés, a tömör rétegek megszüntetése, illetve a lazítással egymenetben szemcsés mûtrágyák kijuttatása. Az egy (OMLSZ-1), illetve három késes (OKML-3M) függesztett kivitelû gépek két fõ részbõl állnak: a függesztõ tengelyt magába foglaló vázból, a mûtrágya tartályból és a mûvelõ elemekbõl. A gépek vázát különbözõ idomú és méretû szerkezeti acélból hegesztéssel állították össze, melyek mellsõ részein a szabványos függesztõ berendezéseket, míg az oldalsó részek mentén a támasztólábakat, illetve azok tartóit helyezték el. A váz közepén, illetve a szimmetriavonaltól eltoltan helyezkednek el a gerinclemezek, melyek különbözõ, két síkban élezett kapatestekkel (szárnyas-, vagy vésõ-alakú) szerelhetõk. A felsõ, furatokkal ellátott kapcsoló vázrész a munkamélység állítására, illetve a traktor felsõ függesztõkarjának bekötésére is szolgál. A háromkéses változat fõtartója fölé elhelyezett, fedeles mûtrágya tartály felülrõl tölthetõ. A kijuttatott mûtrágya mennyisége cellás adagoló fokozatonkénti (10x3 egység) állításával szabályozható; a kihordó tengely hajtása a körmös talajkerékrõl történik. A mûtrágya a polietilén, acélspirálokkal erõsített flexibilis szórócsöveken keresztül, gravitációs úton jut a talajfelszínre. A lazítók munkamélysége a traktor függesztõ berendezésével, az elemek csap-furat rendszerével és a mélységhatároló kerekekkel állítható be. Szállítási helyzetben a gépek a traktor függesztõmûvét terhelve mozgathatók Mûszaki adatok Géptípus: OMLSZ-1 OKML-3M Munkamélység, max. cm 55,0 50,0 Gerinclemezek száma, db 1 3 biztosítása nyírócsap nyírócsap osztása mm Szárnyas lazítótest szélessége mm behatolási szöge fok Vésõ alakú lazítótest szélessége mm - 60 behatolási szöge fok A váz típusa egysoros kétsoros A gép tömege kg

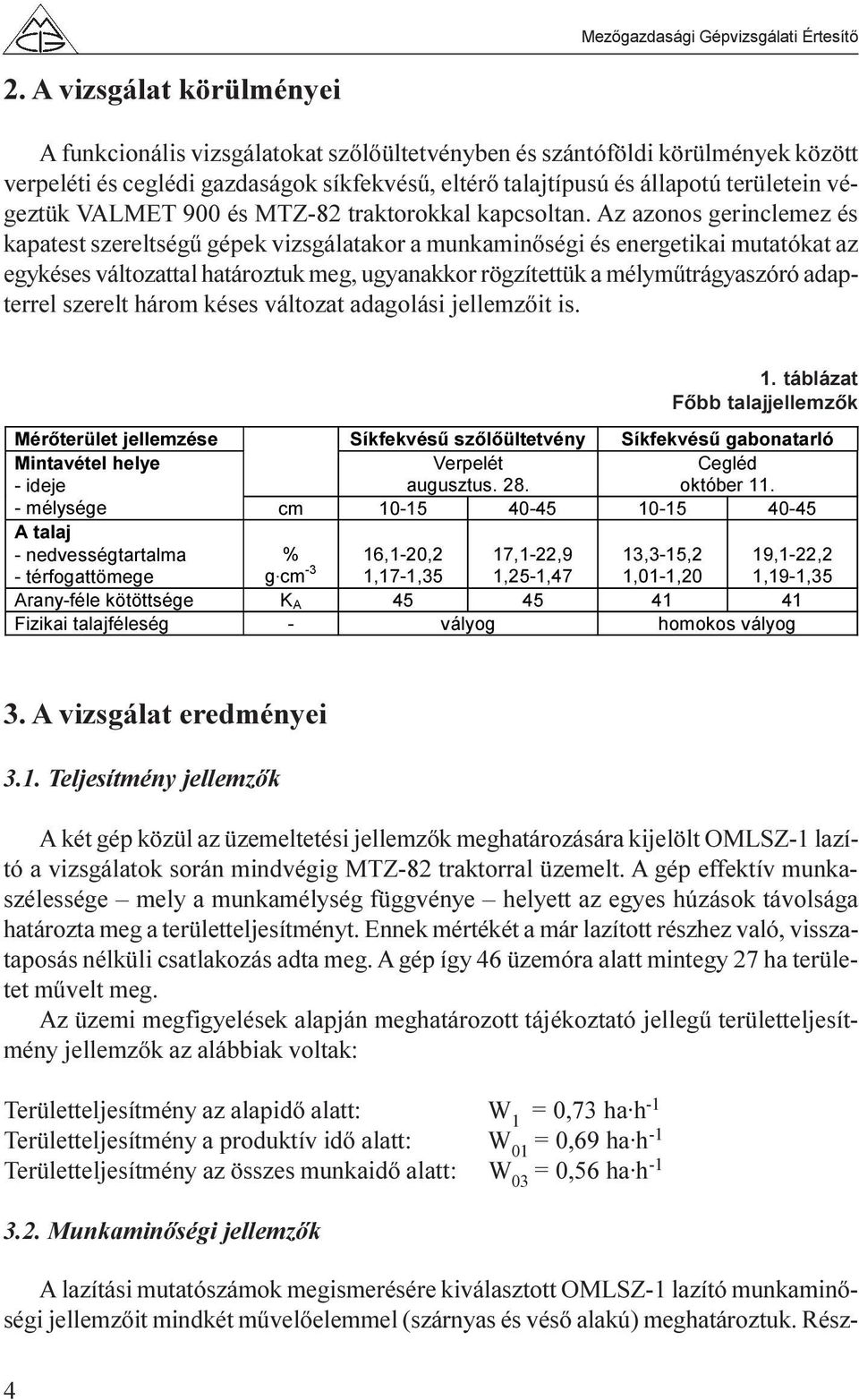

3 2. A vizsgálat körülményei A funkcionális vizsgálatokat szõlõültetvényben és szántóföldi körülmények között verpeléti és ceglédi gazdaságok síkfekvésû, eltérõ talajtípusú és állapotú területein végeztük VALMET 900 és MTZ-82 traktorokkal kapcsoltan. Az azonos gerinclemez és kapatest szereltségû gépek vizsgálatakor a munkaminõségi és energetikai mutatókat az egykéses változattal határoztuk meg, ugyanakkor rögzítettük a mélymûtrágyaszóró adapterrel szerelt három késes változat adagolási jellemzõit is. 1. táblázat Fõbb talajjellemzõk Mérőterület jellemzése Síkfekvésű szőlőültetvény Síkfekvésű gabonatarló Mintavétel helye - ideje Verpelét augusztus. 28. Cegléd október mélysége cm A talaj - nedvességtartalma - térfogattömege % g cm -3 16,1-20,2 1,17-1,35 17,1-22,9 1,25-1,47 13,3-15,2 1,01-1,20 19,1-22,2 1,19-1,35 Arany-féle kötöttsége K A Fizikai talajféleség - vályog homokos vályog 3. A vizsgálat eredményei 3.1. Teljesítmény jellemzõk A két gép közül az üzemeltetési jellemzõk meghatározására kijelölt OMLSZ-1 lazító a vizsgálatok során mindvégig MTZ-82 traktorral üzemelt. A gép effektív munkaszélessége mely a munkamélység függvénye helyett az egyes húzások távolsága határozta meg a területteljesítményt. Ennek mértékét a már lazított részhez való, visszataposás nélküli csatlakozás adta meg. A gép így 46 üzemóra alatt mintegy 27 ha területet mûvelt meg. Az üzemi megfigyelések alapján meghatározott tájékoztató jellegû területteljesítmény jellemzõk az alábbiak voltak: Területteljesítmény az alapidõ alatt: W 1 = 0,73 ha h -1 Területteljesítmény a produktív idõ alatt: W 01 = 0,69 ha h -1 Területteljesítmény az összes munkaidõ alatt: W 03 = 0,56 ha h Munkaminõségi jellemzõk A lazítási mutatószámok megismerésére kiválasztott OMLSZ-1 lazító munkaminõségi jellemzõit mindkét mûvelõelemmel (szárnyas és vésõ alakú) meghatároztuk. Rész- 4

4 letesen elemeztük a szárnyas mûvelõelem mélységtartását három sebességfokozatban. Az agrotechnikailag legkedvezõbbnek ítélt munkasebességgel pedig összehasonlítottuk a kétféle mûvelõelem munkájának intenzitását. Megállapítottuk, hogy az adott körülmények között a legkedvezõbb munkát a cm mélységben dolgozó szárnyas lazítóelem nyújtotta (ábra). A közel 60 %-os lazító hatás eredményeképpen a gép eléggé egyenetlen és szabdalt talajfelszínt hagyott maga után. Géptípus: OMLSZ-1 A szárnyas mûvelõelemmel szerelt lazító munkájának keresztszelvénye, I. Munkamélység: 38,10 cm; Munkasebesség: 6,47 km A legnagyobb gondot azonban a lazítás felszíni szélességének mértéke jelenti, amely minden esetben kisebb, mint a traktor nyomtávolsága. Ez azt jelenti, hogy a csatlakozó munkamenetben visszataposás jelentkezhet, melynek elkerülése érdekében az üzemeltetõ agrotechnikai kompromisszumra kényszerül, azaz a csatlakozások távolsága miatt nincs átlazulási kapcsolódás. Köztes megoldásként a mûvelés irányához szögben való csatlakozás jelentkezhet, amely azonban a megfelelõ átlazulás mellett némi visszataposást is eredményez. Sekélyebb munkamélység (átl. 27,05 cm) esetén jelentõs mértékben (5-20 %-ra) csökken a lazító hatás csakúgy, mint a mélyebben dolgozó (átl. 36,35 cm), de vésõ alakú lazítótesttel szerelt szerszám esetében (15-25 %). A lazító minden esetben nyitott felszínt hagy maga után, melynek mielõbbi lezárása technológiai követelmény. Az OKML-3M lazító esetében laborszerû- és szántóföldi körülmények között elvégeztük a mûtrágya adagoló-kijuttató egység leforgatását. Meghatároztuk az adagoló 5

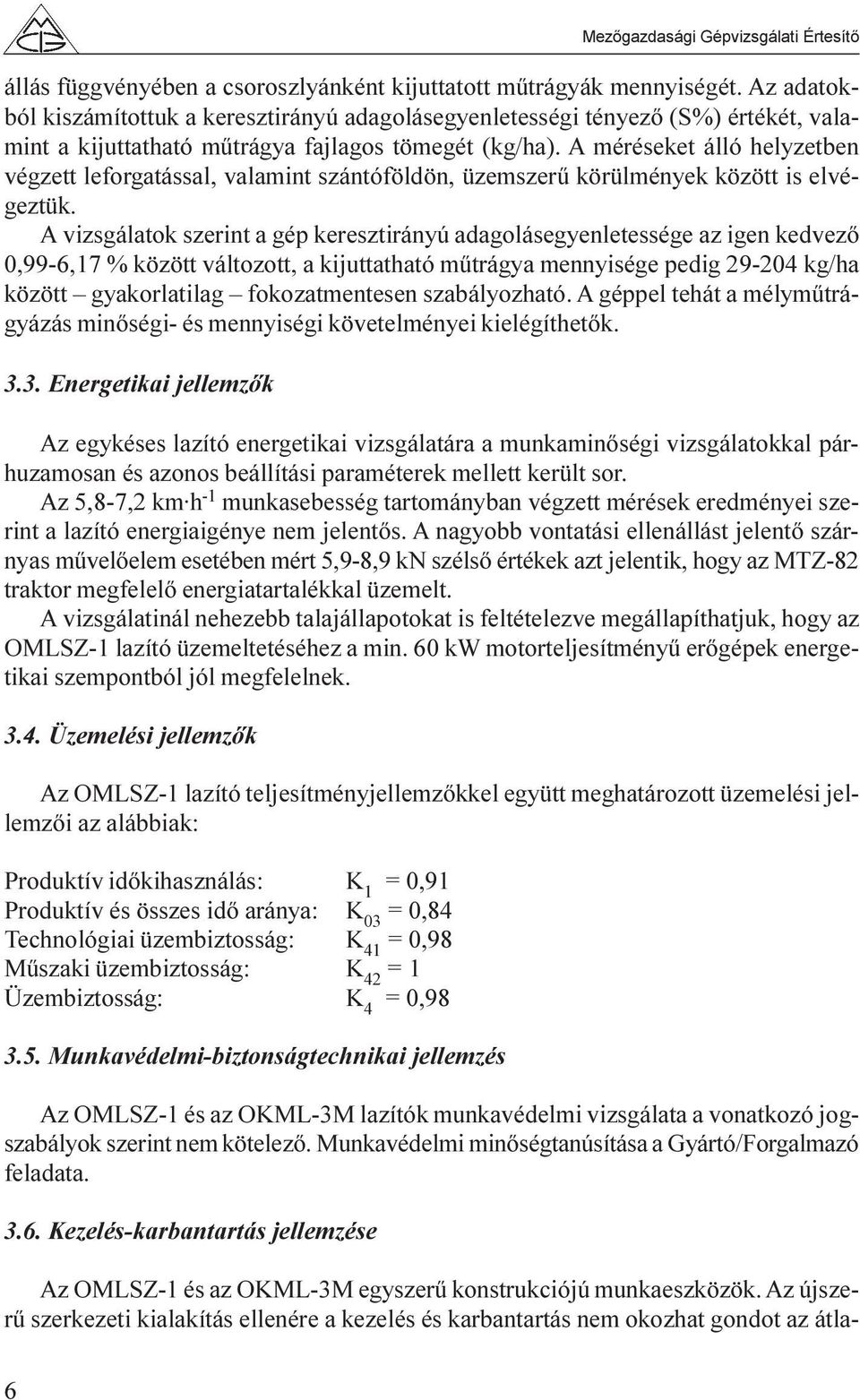

5 állás függvényében a csoroszlyánként kijuttatott mûtrágyák mennyiségét. Az adatokból kiszámítottuk a keresztirányú adagolásegyenletességi tényezõ (S%) értékét, valamint a kijuttatható mûtrágya fajlagos tömegét (kg/ha). A méréseket álló helyzetben végzett leforgatással, valamint szántóföldön, üzemszerû körülmények között is elvégeztük. A vizsgálatok szerint a gép keresztirányú adagolásegyenletessége az igen kedvezõ 0,99-6,17 % között változott, a kijuttatható mûtrágya mennyisége pedig kg/ha között gyakorlatilag fokozatmentesen szabályozható. A géppel tehát a mélymûtrágyázás minõségi- és mennyiségi követelményei kielégíthetõk Energetikai jellemzõk Az egykéses lazító energetikai vizsgálatára a munkaminõségi vizsgálatokkal párhuzamosan és azonos beállítási paraméterek mellett került sor. Az 5,8-7,2 km h -1 munkasebesség tartományban végzett mérések eredményei szerint a lazító energiaigénye nem jelentõs. A nagyobb vontatási ellenállást jelentõ szárnyas mûvelõelem esetében mért 5,9-8,9 kn szélsõ értékek azt jelentik, hogy az MTZ-82 traktor megfelelõ energiatartalékkal üzemelt. A vizsgálatinál nehezebb talajállapotokat is feltételezve megállapíthatjuk, hogy az OMLSZ-1 lazító üzemeltetéséhez a min. 60 kw motorteljesítményû erõgépek energetikai szempontból jól megfelelnek Üzemelési jellemzõk Az OMLSZ-1 lazító teljesítményjellemzõkkel együtt meghatározott üzemelési jellemzõi az alábbiak: Produktív idõkihasználás: K 1 = 0,91 Produktív és összes idõ aránya: K 03 = 0,84 Technológiai üzembiztosság: K 41 = 0,98 Mûszaki üzembiztosság: K 42 = 1 Üzembiztosság: K 4 = 0, Munkavédelmi-biztonságtechnikai jellemzés Az OMLSZ-1 és az OKML-3M lazítók munkavédelmi vizsgálata a vonatkozó jogszabályok szerint nem kötelezõ. Munkavédelmi minõségtanúsítása a Gyártó/Forgalmazó feladata Kezelés-karbantartás jellemzése Az OMLSZ-1 és az OKML-3M egyszerû konstrukciójú munkaeszközök. Az újszerû szerkezeti kialakítás ellenére a kezelés és karbantartás nem okozhat gondot az átla- 6

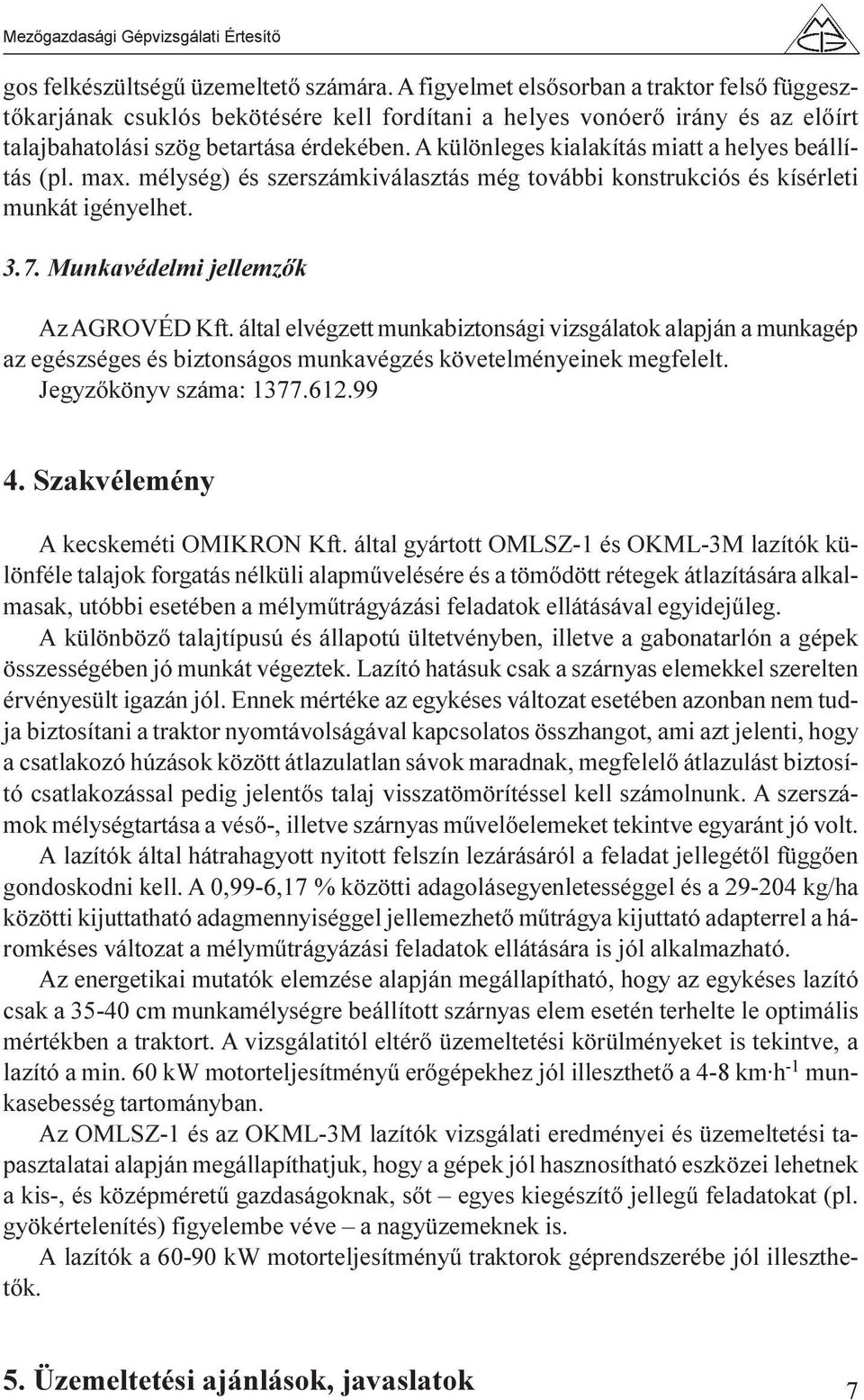

6 gos felkészültségû üzemeltetõ számára. A figyelmet elsõsorban a traktor felsõ függesztõkarjának csuklós bekötésére kell fordítani a helyes vonóerõ irány és az elõírt talajbahatolási szög betartása érdekében. A különleges kialakítás miatt a helyes beállítás (pl. max. mélység) és szerszámkiválasztás még további konstrukciós és kísérleti munkát igényelhet Munkavédelmi jellemzõk Az AGROVÉD Kft. által elvégzett munkabiztonsági vizsgálatok alapján a munkagép az egészséges és biztonságos munkavégzés követelményeinek megfelelt. Jegyzõkönyv száma: Szakvélemény A kecskeméti OMIKRON Kft. által gyártott OMLSZ-1 és OKML-3M lazítók különféle talajok forgatás nélküli alapmûvelésére és a tömõdött rétegek átlazítására alkalmasak, utóbbi esetében a mélymûtrágyázási feladatok ellátásával egyidejûleg. A különbözõ talajtípusú és állapotú ültetvényben, illetve a gabonatarlón a gépek összességében jó munkát végeztek. Lazító hatásuk csak a szárnyas elemekkel szerelten érvényesült igazán jól. Ennek mértéke az egykéses változat esetében azonban nem tudja biztosítani a traktor nyomtávolságával kapcsolatos összhangot, ami azt jelenti, hogy a csatlakozó húzások között átlazulatlan sávok maradnak, megfelelõ átlazulást biztosító csatlakozással pedig jelentõs talaj visszatömörítéssel kell számolnunk. A szerszámok mélységtartása a vésõ-, illetve szárnyas mûvelõelemeket tekintve egyaránt jó volt. A lazítók által hátrahagyott nyitott felszín lezárásáról a feladat jellegétõl függõen gondoskodni kell. A 0,99-6,17 % közötti adagolásegyenletességgel és a kg/ha közötti kijuttatható adagmennyiséggel jellemezhetõ mûtrágya kijuttató adapterrel a háromkéses változat a mélymûtrágyázási feladatok ellátására is jól alkalmazható. Az energetikai mutatók elemzése alapján megállapítható, hogy az egykéses lazító csak a cm munkamélységre beállított szárnyas elem esetén terhelte le optimális mértékben a traktort. A vizsgálatitól eltérõ üzemeltetési körülményeket is tekintve, a lazító a min. 60 kw motorteljesítményû erõgépekhez jól illeszthetõ a 4-8 km h -1 munkasebesség tartományban. Az OMLSZ-1 és az OKML-3M lazítók vizsgálati eredményei és üzemeltetési tapasztalatai alapján megállapíthatjuk, hogy a gépek jól hasznosítható eszközei lehetnek a kis-, és középméretû gazdaságoknak, sõt egyes kiegészítõ jellegû feladatokat (pl. gyökértelenítés) figyelembe véve a nagyüzemeknek is. A lazítók a kw motorteljesítményû traktorok géprendszerébe jól illeszthetõk. 5. Üzemeltetési ajánlások, javaslatok 7

7 Az OMLSZ-1 és az OKML-3M lazítók funkcionális vizsgálati eredményei és tapasztalatai alapján a Felhasználók részére javasoljuk: a gépek 4-8 km h -1 sebességtartományban való üzemeltetését a kw motorteljesítményû traktorokkal; használatukat különbözõ kötöttségû talajok forgatás nélküli alapmûvelésére, s a háromkéses változattal a mélymûtrágyázási feladatok egyidejû elvégzésére; az üzemeltetõ erõgép felsõ függesztõkarjának helyes irányú bekötését a lazító függesztõállványához; az elvégzendõ feladat függvényében megválasztani a lazító elem típusát (vésõ-, vagy szárnyas alakú); Az OMLSZ-1 függesztett, szárnyas lazítókéssel felszerelt munkagép várható területteljesítmény mutatói síkfekvésû, középkötött agyag talajú, ha nagyságú gabonatarló nyárvégi lazítása során 60 kw motorteljesítményû traktorral üzemeltetve: Alapidõ alatt: Produktív idõ alatt: Mûszakóra alatt: W 1 = 0,62-0,70 ha/h W 01 = 0,53-0,60 ha/h W 03 = 0,46-0,51 ha/h A normatíva szerint várható hajtóanyag-fogyasztás 12,7 kg/h. A függesztett szárnyas lazító várható mûszakóra önköltsége: 252 Ft/h. Záradék A vizsgálati eredményeket az FVMMI és az FVMMI GM Gépminõsítõ Közhasznú Társaság közös tudományos-mûszaki tanácsa jóváhagyta. Lektor és sorozatszerkesztõ: Dr. Hajdú József Mûszaki szerkesztõ: Pálinkás Gábor Igazgató: Dr. Fenyvesi László, FVM Mûszaki Intézet Dr. Szente Márk, FVMMI GM Kht. Gödöllõ, november hó 8
