2 1. A vizsgált gépek ismertetése 1.1. Mûszaki leírás Az OMT-2,5 és az OMVT-3,2 E tárcsás boronákat a gyártó vállalat a kw motorteljesítményû erõgépekhez fejlesztette ki. Rendeltetésük: laza- és középkötött talajokon történõ tarlóhántási, alapmûvelés-elmunkálási és tarlóápolási feladatok végzése. A vontatott kivitelû gépek két fõ részbõl állnak: a vonószerkezettel egybeépített vázszerkezetbõl és a V-elrendezésû tartókra szerelt mûvelõelemekbõl. A zártszelvénybõl, hegesztéssel összeállított vázra oldható kötõelemekkel rögzítették a tárcsatagokat, amelyek szögállása fokozatmentesen változtatható. Az egyes tárcsasorok két-két tagból állnak, amelyekre gömbsüveg alakú csipkés (elsõ sor), illetve sima élû (hátsó sor) tárcsaleveleket szereltek. A tárcsatagok a választott szögállításban nagy szilárdságú kengyelekkel rögzíthetõk. A tárcsalevelek tisztítását tengelyirányban állítható segédtartóra szerelt, csavarkötéssel rögzített sárkaparók/tisztítólemezek végzik. A tárcsalevelek különbözõ átmérõvel is készülhetnek és azonos élkiképzéssel is rendelhetõk. A gépek süllyesztése és kiemelése központi elhelyezésû hidraulikus munkahengerrel mûködtetett mechanizmus segítségével történik. Az OMVT típushoz segédtartókon keresztül tekercsrugós terhelésû hengerborona is csatlakoztatható. A gépek munkamélysége, hossz- és keresztirányú vízszintessége a tárcsasorok szögállításával, a határoló kerekekkel és a hengerborona egységre történõ terhelésátadással szabályozható be. A tárcsás boronák a traktor vontatóberendezéséhez kapcsoltan, saját futómûvüket terhelve szállíthatók Mûszaki adatok Gép típusa: OMT-2,5 OMVT-3,2E Munkamélység, max. cm 15,0 18,0 Tárcsalevelek: száma db átmérõje mm 510/ /610 osztása mm Tárcsasorok: száma db 2 2 beállítási szöge fok Hengerborona-sorok: száma db - 1 átmérõje mm Hidraulikus munkahengerek száma db 1 2 A gép tömege kg

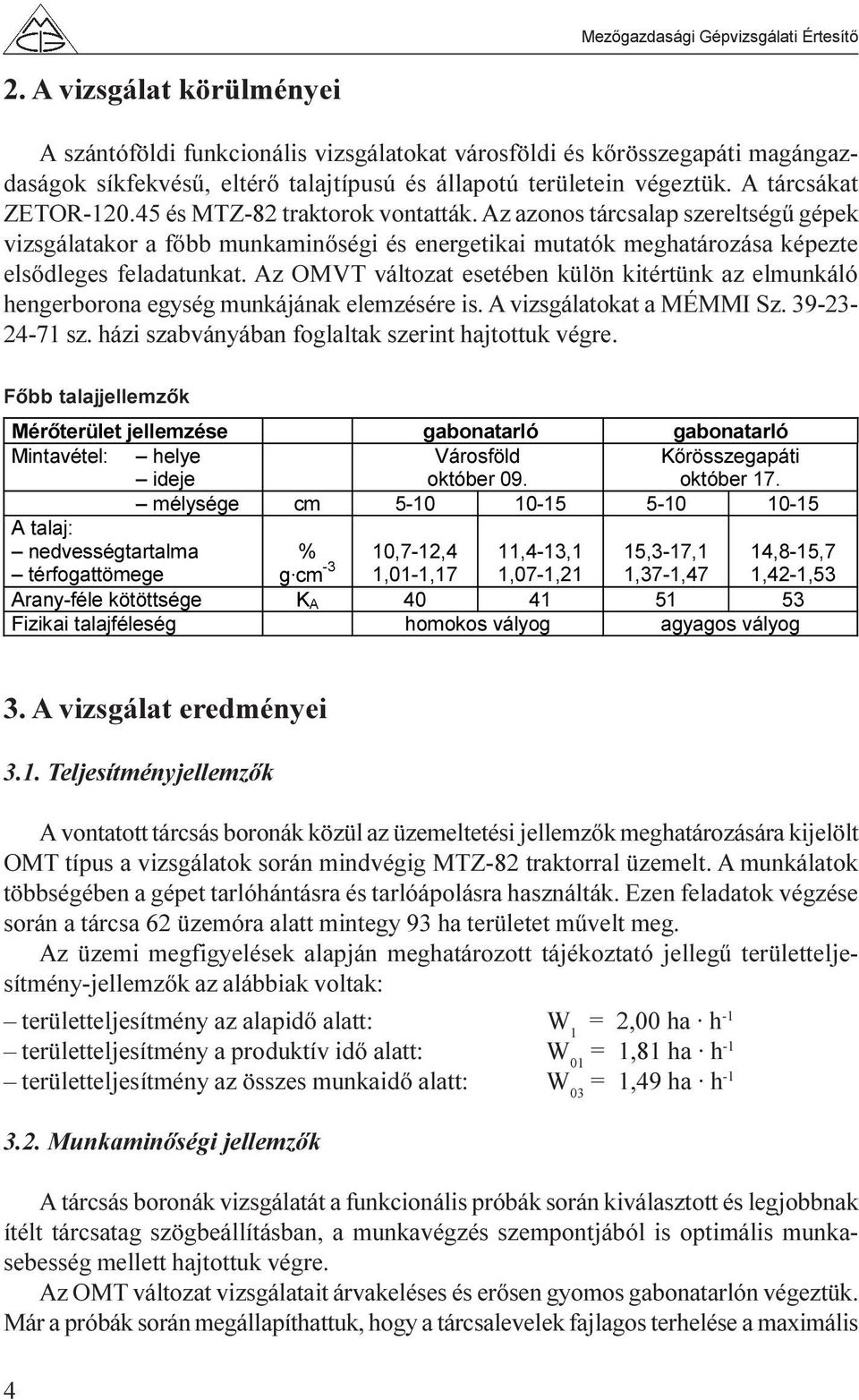

3 2. A vizsgálat körülményei A szántóföldi funkcionális vizsgálatokat városföldi és kõrösszegapáti magángazdaságok síkfekvésû, eltérõ talajtípusú és állapotú területein végeztük. A tárcsákat ZETOR és MTZ-82 traktorok vontatták. Az azonos tárcsalap szereltségû gépek vizsgálatakor a fõbb munkaminõségi és energetikai mutatók meghatározása képezte elsõdleges feladatunkat. Az OMVT változat esetében külön kitértünk az elmunkáló hengerborona egység munkájának elemzésére is. A vizsgálatokat a MÉMMI Sz sz. házi szabványában foglaltak szerint hajtottuk végre. Fõbb talajjellemzõk Mérőterület jellemzése gabonatarló gabonatarló Mintavétel: helye ideje Városföld október 09. Kőrösszegapáti október 17. mélysége cm A talaj: nedvességtartalma térfogattömege % g cm -3 10,7-12,4 1,01-1,17 11,4-13,1 1,07-1,21 15,3-17,1 1,37-1,47 14,8-15,7 1,42-1,53 Arany-féle kötöttsége K A Fizikai talajféleség homokos vályog agyagos vályog 3. A vizsgálat eredményei 3.1. Teljesítményjellemzõk A vontatott tárcsás boronák közül az üzemeltetési jellemzõk meghatározására kijelölt OMT típus a vizsgálatok során mindvégig MTZ-82 traktorral üzemelt. A munkálatok többségében a gépet tarlóhántásra és tarlóápolásra használták. Ezen feladatok végzése során a tárcsa 62 üzemóra alatt mintegy 93 ha területet mûvelt meg. Az üzemi megfigyelések alapján meghatározott tájékoztató jellegû területteljesítmény-jellemzõk az alábbiak voltak: területteljesítmény az alapidõ alatt: W 1 = 2,00 ha h -1 területteljesítmény a produktív idõ alatt: W 01 = 1,81 ha h -1 területteljesítmény az összes munkaidõ alatt: W 03 = 1,49 ha h Munkaminõségi jellemzõk A tárcsás boronák vizsgálatát a funkcionális próbák során kiválasztott és legjobbnak ítélt tárcsatag szögbeállításban, a munkavégzés szempontjából is optimális munkasebesség mellett hajtottuk végre. Az OMT változat vizsgálatait árvakeléses és erõsen gyomos gabonatarlón végeztük. Már a próbák során megállapíthattuk, hogy a tárcsalevelek fajlagos terhelése a maximális 4

4 szögbeállítás mellett sem minden esetben elegendõ a gyökérzóna átvágásához és a hatékony keveréshez. Ennek oka elsõsorban a rossz minõségû betakarításból visszamaradó szalmacsomókban és az irreálisan magas növényimaradvány-mennyiségben keresendõ. E nehézségek ellenére a tárcsás borona technológiai problémáktól mentes, és jó aprítási-keverési mutatókkal jellemezhetõ munkavégzésre volt képes. Megállapítottuk továbbá, hogy a gép egyengetõ munkája szintén elfogadható volt az adott körülmények figyelembevételével. A mérések során a gépcsoporttal elérhetõ 6-9 km/h munkasebesség elegendõnek bizonyult az agrotechnikailag is megfelelõ munkavégzéshez. A vizsgálatok második felében ellenõriztük a tárcsa munkáját a vetés irányával szöget bezáró mûvelés során is. Megállapítottuk, hogy a tárcsalevelek egységesebben mûvelik át a felszínt, a tarlómaradványokat hatékonyabban irtják és keverik a talajba. Az OMVT típussal a korábban már tárcsázott gabonatarlón tarlóápolási jelleggel végeztünk funkcionális próbákat. Ezek során mind a mellsõ, mind a hátsó tárcsasor szögét csökkentettük, elkerülendõ a már egyszer átlazított talajszelvény miatt jelentkezõ esetleges technológiai problémákat. Megállapítottuk, hogy a gépcsoport az agrotechnikailag szükséges munkasebesség-tartomány középsõ értékei (8-9 km/h) mellett jó keverõ munkát végzett. Külön kiemelendõ a porhanyító hatás, valamint az egyengetõ hatás tarlóhántáshoz viszonyított további javulása. A tárcsalevelek a mûvelési mélység alsó határán a gyökérzónában található növényi maradványokat teljes mértékben kimetszve Munkamélység/felszínemelkedés Az OMT-2,5 tárcsás borona munkájának keresztszelvénye Munkamélység: 12,1 cm; Munkasebesség: 7,97 km h -1 5

5 jó hatásfokú gyomirtást is végeztek. Ki kell emelnünk továbbá a hengerborona egység jó hatásfokú porhanyítását, felszínegyengetését és a mûvelt talajréteg visszatömörítését Energetikai jellemzõk Az OMT-2,5 tárcsás borona energetikai vizsgálatára a munkaminõségi vizsgálatokkal párhuzamosan és azonos beállítási paraméterek mellett került sor. Az 5,7-9,2 km h -1 munkasebesség-tartományban rögzített 9,1-11,8 kn vontatásiellenállás-értékek alapján megállapítható, hogy az üzemeltetõ MTZ-82 traktor megfelelõ energiatartalékkal rendelkezett a tarlóhántás során. Azonosnak nevezhetõ munkasebesség értékek mellett a tarlóápolásban a motorteljesítmény-szükséglet mintegy %-kal csökkent. A vizsgálatinál nehezebb talajállapotokat is feltételezve megállapíthatjuk, hogy az OMT-2,5 vontatott tárcsás borona üzemeltetéséhez az kw motorteljesítményû erõgépek energetikai szempontból jól megfelelnek Üzemelési jellemzõk Az OMT-2,5 vontatott tárcsás borona teljesítményjellemzõkkel együtt meghatározott üzemelési jellemzõi az alábbiak: produktív idõkihasználás K 1 = 0,89 produktív és összes idõ aránya K 03 = 0,77 technológiai üzembiztosság K 41 = 0,98 mûszaki üzembiztosság K 42 = 1 üzembiztosság K 4 = 0, Munkavédelmi és biztonságtechnikai jellemzés Az OMT-2,5 és az OMVT-3,2E tárcsás boronák munkavédelmi vizsgálata a vonatkozó jogszabályok szerint nem kötelezõ. Munkavédelmi minõségtanúsítása a Gyártó, illetve Forgalmazó feladata Kezelés és karbantartás jellemzése Az OMT-2,5 és az OMVT-3,2E tárcsás boronák felépítése, valamint kezeléskarbantartási feladatai nem okozhatnak gondot az átlagos felkészültségû üzemeltetõ számára. A figyelmet elsõsorban a gépek helyes hossz-, és keresztirányú vízszintességének beszabályozására, valamint a tárcsatagok szögállásának a munka hatékonyságához történõ igazítására kell fordítani. Ez utóbbival kapcsolatosan megjegyezzük, hogy a mellsõ és a hátsó tárcsasor szögbeállításainak különbözõségét ajánlott gyakorlati úton kitapasztalni, illetve megválasztani. 6

6 4. Szakvélemény A kecskeméti OMIKRON Kft. által gyártott OMT-2,5 és az OMVT-3,2E vontatott tárcsás boronák laza és jól mûvelhetõ középkötött talajok tarlóhántási, tarlóápolási és alapmûvelés-elmunkálási feladatainak végrehajtására alkalmasak. A síkfekvésû, különbözõ kötöttségû és állapotú, felgyomosodott gabonatarlókon végzett vizsgálatok eredményei és tapasztalatai szerint megállapítható, hogy összességében mindkét géptípus jó munkát végzett. Az adott kedvezõtlen körülmények (nagy mennyiségû szerves maradvány, túlzottan kiszáradt és tömörödött mûvelt rétegû talajszelvény stb.) mellett a gépek aprító-porhanyító munkája jól megfelelt a szabványban elõírt követelményeknek. A tárcsalevelek keverõ munkája szintén megfelelõ volt. Technológiai jellegû idõkiesések a betakarítási hibákból származó, csomókban jelentkezõ, s túlzottan nagy mennyiségû szerves maradványok miatt adódtak. Ettõl eltekintve a gépek folyamatos üzemeléssel és hatékony gyomirtással voltak képesek dolgozni. Megállapítottuk, hogy a munka hatékonysága a vetési soriránnyal szöget bezáróan minden elemében tovább javítható. Az OMVT tárcsás borona esetében a munkavégzést egyértelmûen kedvezõen befolyásolta az egysoros, fûrészfog élû hengerborona munkája; használatával jelentõsen javult az aprítás és a felszíni egyengetés mértéke. Az OMT tárcsás borona energetikai jellemzõinek meghatározásakor a legnagyobb terhelést biztosító gépbeállítással (munkamélység, max. szögállás) dolgoztunk. Az 5,7-9,2 km/h munkasebesség-tartományban végzett mérések során az átlag 10,7 kn vontatási ellenállás azt jelentette, hogy az optimális traktor-munkagép kapcsolat a mûveletek során biztosítható volt. Ez egyúttal azt is jelenti, hogy a gép üzemeltetéséhez az kw motorteljesítményû erõgépek jól megfelelnek. A mérõvizsgálatok és az üzemeltetõi tapasztalatok alapján megállapítható, hogy a gépek mûszaki és technológiai üzembiztossága jó. Idõkiesést csak a betakarítási technológiai hibákból adódó részleges eltömõdések jelentettek. Az OMT-2,5 és az OMVT-3,2E tárcsás boronák vizsgálati eredményei és üzemeltetési tapasztalatai alapján megállapítható, hogy a gépek jól hasznosítható eszközei lehetnek az ún. könnyû univerzális traktorok géprendszerének. Alkalmazási területük elsõsorban tarlóhántási, tarlóápolási és a különbözõ alapmûveletek elmunkálási feladataira terjedhet ki. A kisebb munkaszélességû változat ültetvény kultúrákban is megfelelõen alkalmazható. 5. Üzemeltetési ajánlások, javaslatok Az OMT-2,5 és az OMVT-3,2 tárcsás boronák funkcionális vizsgálati eredményei és üzemeltetési tapasztalatai alapján a felhasználók részére javasoljuk: a gépek 6-10 km h -1 sebességtartományban való üzemeltetését a kw motorteljesítményû traktorokkal; 7

7 használatukat különbözõ kötöttségû talajok tarlóhántási és talajápolási munkálataira, valamint ültetvényekben történõ talaj-elõkészítésre; fokozottan ügyelni a munkagépek hossz-, és keresztirányú vízszintességének beszabályozására; az elvégzendõ feladat függvényében megválasztani a tárcsatagok szögbeállítását. Az OMT-2,5 tárcsás borona várható területteljesítmény-mutatói síkfekvésû, középkötött agyagos vályogtalajú, ha nagyságú gabonatarló nyárvégi tarlóhántása során, 50 kw motorteljesítményû traktorral üzemeltetve: alapidõ alatt W 1 = 1,9-2,1 ha/h produktív idõ alatt W 01 = 1,7-1,8 ha/h mûszakóra alatt W 03 = 1,4-1,6 ha/h A normatíva szerint várható hajtóanyag-fogyasztás 10,9 kg/h. A vontatott tárcsás borona mûszakóra önköltsége: 746 Ft/h. Záradék A vizsgálati eredményeket az FVMMI és az FVMMI GM Gépminõsítõ Közhasznú Társaság közös tudományos-mûszaki tanácsa jóváhagyta. Lektor és sorozatszerkesztõ: Dr. Hajdú József Mûszaki szerkesztõ: Pálinkás Gábor Igazgató: Dr. Fenyvesi László, FVM Mûszaki Intézet Dr. Szente Márk, FVMMI GM Kht. Gödöllõ, május hó 8
