1 Tárcsás eszközök, kultivátorok, kombinátorok, lazítók, hengerek, talajmarók, boronák

2 A tárcsákat tarlóhántásra és gyomtalanítására, részben az eke helyettesítésére és az eke munkájának kiegészítésére használjuk. A mővelés átlagos mélysége 5 15 cm.

3 1. Tárcsás talajmővelı gépek Követelmények: Az elıre beállított mélységben porhanyítsák, lazítsák a talajt. Behúzásuk még a kemény talajokon is megfelelı legyen. A tárcsatagok között ne maradjon mőveletlen sáv. A szár- és tarlómaradványokat dugulásmentesen aprítsák és keverjék a talajba. Munkájuk után egyenletes talajfelszínt hagyjanak hátra.

4 A tárcsás boronák munkája és munkájukat befolyásoló tényezık Munkájukra jellemzı: Intenzív talajporhanyítás, az aprítás, a jó keverı hatás, a lazítás és kismértékő forgatás, elvágja a növényzetet, illetve a növényi maradványokat.. A tárcsás boronák a mővelési mélységük határán a talajt tömörítik, a tárcsalapok csúszása következtében. Ez a hatásuk egyben alkalmazásuk egyik fı hátránya is. A tömörítı hatás nedves talajon nagyobb. Emiatt csak viszonylag száraz talajon használhatók a talajszerkezet-rombolás nélkül.

5 Tárcsás boronák felépítése,fıbb szerkezeti egységei A tárcsa geometriai kialakítását tekintve egy gömbsüveg, amelynek jellemzıi a D átmérı és az R görbületi sugár. A tárcsa síkja a haladási iránnyal γ szöget zár be.

6 A tárcsalevél fı méretei A gömbsüveg középponti szöge= φ D/2=Rsin φ A Tárcsa vastagsága = v V= 0,008D A tárcsa csúcspontja = S A tárcsa metszıszöge = δ δ = φν

7 Tárcsalevélre ható erık o A tárcsa csak akkor marad a talajban, ha saját tömege nagyobb, mint az ellenállás összetevık. o A tárcsára ható talaj- reakcióerık két összetevıkre vezethetık vissza: F -,, és F - re.

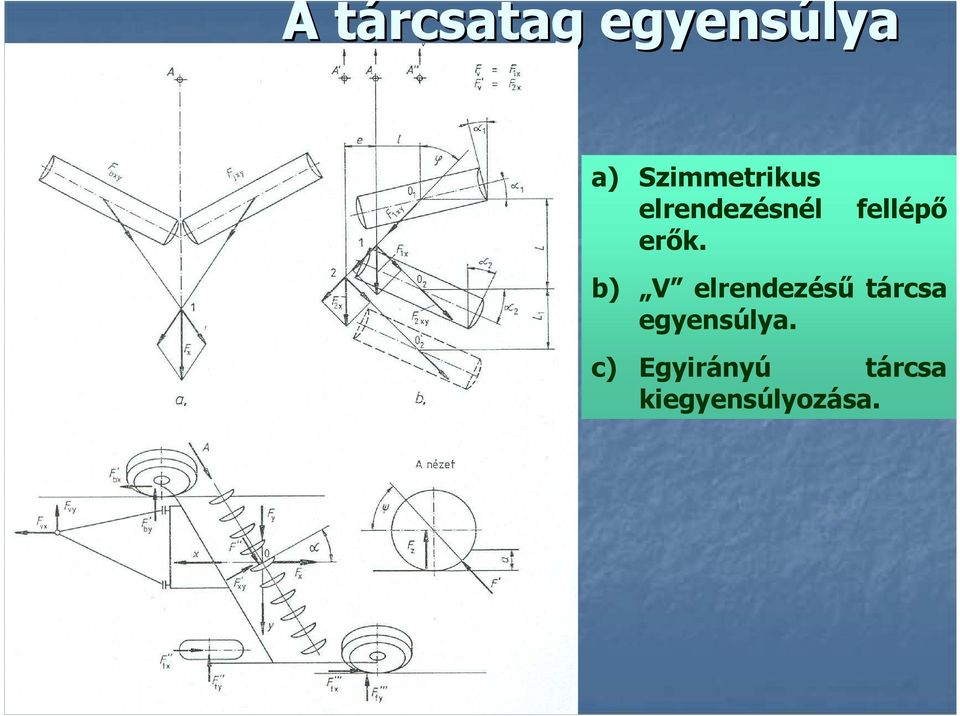

8 A tárcsatag egyensúlya a) Szimmetrikus elrendezésnél erık. fellépı b) V elrendezéső tárcsa egyensúlya. c) Egyirányú tárcsa kiegyensúlyozása.

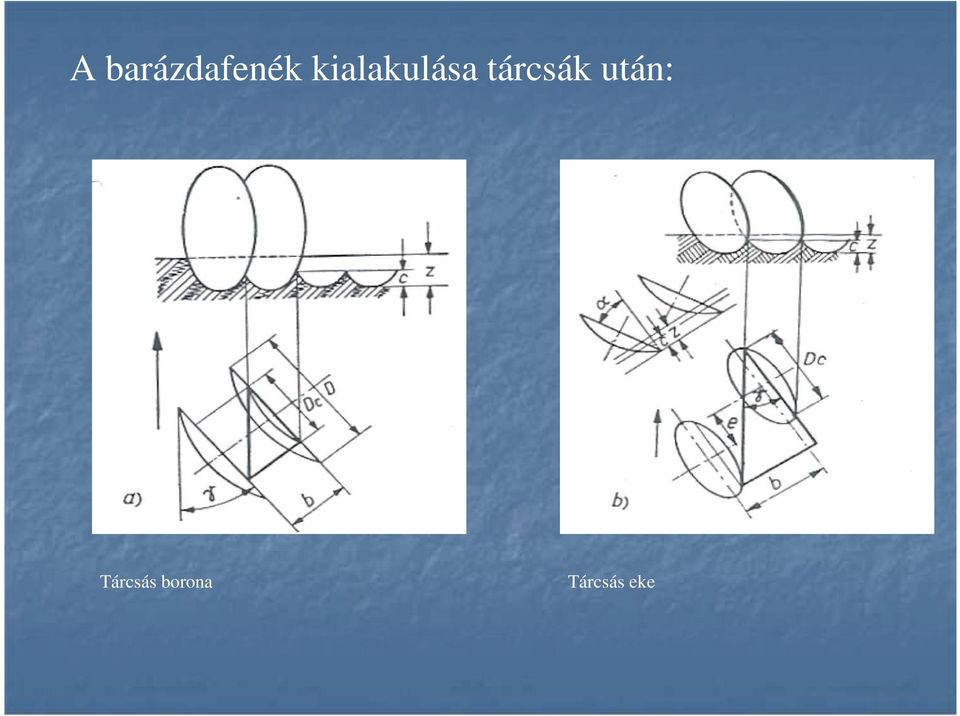

9 A barázdafenék kialakulása tárcsák után: Tárcsás borona Tárcsás eke

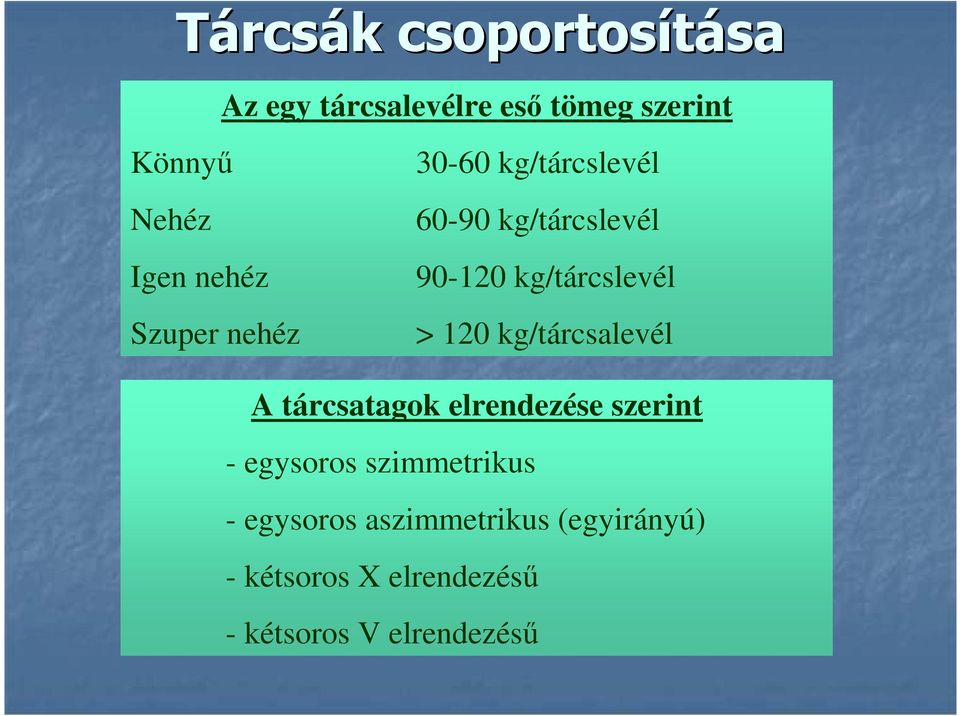

10 Tárcsák csoportosítása Az egy tárcsalevélre esı tömeg szerint Könnyő Nehéz Igen nehéz Szuper nehéz kg/tárcslevél kg/tárcslevél kg/tárcslevél > 120 kg/tárcsalevél A tárcsatagok elrendezése szerint - egysoros szimmetrikus - egysoros aszimmetrikus (egyirányú) - kétsoros X elrendezéső - kétsoros V elrendezéső

11 Könnyő tárcsás boronák: Kis fajlagos tárcsalap terheléső, kis átmérıjő és osztástávolságú mővelı-elemekkel felszerelt tárcsás boronák könnyen mővelhetı talajokon, szántás elmunkálásra alkalmazhatók. Tárcsalapjaik gömbsüveg vagy a legújabban kifejlesztett gépeken sík felületőek is lehetnek.

12 Fıbb mőszaki jellemzıi: - a tárcsalapok fajlagos terhelése 30kg / db - a tárcsalapok átmérıje 560 mm - a tárcsalapok osztástávolsága 180 mm - munkamélysége 6 12cm XT 7,6 típusú Kétsoros tárcsa

13 Középnehéz tárcsás boronák: Kétsoros kivitelben készülnek. Nagyteljesítményő erıgépekhez kapcsolódnak. Elsısorban szántáselmunkálásra alkalmazzák különbözı kötöttségő talajokon. Rába IH Középnehéz tárcsás borona

14 Fontosabb mőszaki jellemzıik: - a tárcsalapok fajlagos terhelése 60 kg / db - a tárcsalapok átmérıje 600 mm - a tárcsalapok osztástávolsága 230 mm - munkamélysége mm

15 Nehéz tárcsás boronák: Felhasználási területük: tarlóhántás különbözı kötöttségő talajokon, nagy mennyiségő növényi maradványok szántás elıtti talajba keverése, kötött talajokon szántáselmunkálás, ıszi kalászos gabonák szántásnélküli alapmővelése.

16 Fıbb mőszaki jellemzıi: - a tárcsalapok fajlagos terhelése 60kg / db - a tárcsalapok átmérıje 600 mm - a tárcsalapok osztástávolsága 270 mm - munkamélysége 16 20cm Rába IH Nehéz tárcsás borona

17 Tárcsatagok elrendezése szerint Egyirányú tárcsa Kétsoros X-,V-tárcsa

18 Kapcsolt V elrendezéső tárcsás borona:

19 Tárcsalevelek Tárcsalevél kialakítások Tárcsatag Tömörítı hengerek

20 V tárcsa

21 A A kétsoros V tárcsa kialakítása

22 Case IH tárcsa Hidraulikus tárcsás gépegység +tiger lazítókés +tárcsás felszínegyengetı

23 A tárcsák szögállítása:

24 2. Kultivátorok A kultivátorok lazítják, porhanyítják, kismétékben keverik a talajt, alakítják a felszínét, és irtják a gyomot. A kultivátorokat rendeltetés szerint csoportosíthatjuk: - Szántóföldi ( hézag mentes mővelés), - Sorközmővelı.

25 kultivátor szerszám elhelyezés Merev kapaszárú Rugóterheléses, csuklós bekötéső

26 Kapák szerszámszárai Javul a talaj porhanyítása a-b, merev kapaszár; c, rugós szerszámszár; d, félmerev kapaszár

27 Rugós kapabiztosítások Csap körül elfordul+ elfordulást rugó akadályozza (állítható a kioldási erı). szögemelıvel a, osztott kapaszárral b, húzórugóval

28 Nehéz szántóföldi kultivátorok

29 Nehéz szántóföldi kultivátor lehetséges kialakítása

30 Szántóföldi kultivátor

31 Szántóföldi kultivátor

32 Heva kombinátor

33 Magágykészítı és vetıgép kombinációja

34 Magágykészítı és henger kombinációja

35 2.2.. Sorközmővelı kultivátorok

36 Kapaelrendezések Lúdtalp alakú kapák védıtárcsával Lúdtalp és L alakú kapák védıtárcsával Lúdtalp alakú kapák

37 Kapakialakítások L alakú Nyíl alakú Lúdtalp alakú Gyomirtó és saraboló szerszámok munka mélységük maximum 10 cm

38 Kapakialakítások 2. Vésıs Lazító fordítható Lándzsa alakú Rugós borona Lazító szerszámok Munka mélységük maximum 25 cm

39 Kapakialakítások 3. Egyoldalas töltögetı Kétoldalas töltögetı Növénytápláló Töltögetı szerszámok

40 Kapakialakítások 4. /forgókapa/ D= mm, V=12-15 mm munka mélység maximum 9 cm

41 Sorközmővelı kultivátor mőtrágyatartállyal szerelve

42 Vibro-crop sorközmővelı

43 Sorközmővelı kultivátorok KSMK-8 Kulti-4,2

44 Különleges kultivátorok Rotációs bakhátkialakító 6 KRX rotációs kultivátor

45 Különleges kultivátorok 2. Lángkultivátor Lángszóróval írtjuk a gyomot C-on, 1/10 s-ig a gyomra irányítjuk + levegıáram!

46 2.3. Lazítók

47 Mélylazítók használatával javul a talaj víz- és levegıgazdálkodása, amely elsısorban a mély gyökerő kultúrnövények erıteljesebb fejlıdését segíti elı. A lazítás mélysége szerint: - Kultivátorok (munkamélység max 15 cm), - Nehézkultivátorok (max( 30 cm), - Középmély lazító (max( 50 cm), - Mélylazító (max( 90 cm).

48 Középmélylazító szerkezeti részei Egygerendelyesek: - V alakú, - egyenes alakú. Többgerendelyes: - egyenes formájú. Gerinclemez: - elıre hajló egyenes vagy ívelt, - oldalra hajló kivitelő.

49 Ívelt és egyenes gerinclemez

50 Vibrációs és lengı altalajlazítók Haladási irányban lengı Függıleges irányban lengı Összetett lengést végzı lazító

51 Haladási irányban lengı lazító + lazító biztosítás

52 Függıleges lengést végzı lazító

53 Altalajlazító mőködés közben

54 FVD vakonddrénhúzó Felesleges vizek felszín alatti elvezetése céljából alakították ki az úgynevezett vakonddréneket. A kiemelés megkönnyítésére a gerinclemez elırecsuklik, majd kiemelés után újra munkahelyzetbe kerül. A dréncsı hossza szabályozható.

55 Henger-elmélet elmélet (deformációs zóna) Feladata a felszíni vagy mélyebb talajrétegek tömörítése és a felszíni rögök aprítása. A különleges felülető hengerek a talajfelszín profilos kialakítására is alkalmasak. A G tömegő henger a talajon z mélységben besüllyed, így az alatta lévı réteget tömöríti. A felületi nyomás nem egyenletes. A maximális nyomás helye függ a z/r -tıl, és a vontatási sebességtıl.

56 3. Hengerek

57 Cambridge és győrős henger Erıs rögtörı hatás, eltömıdés nincs Mély és jobb tömörítés

58 Fogazott-,, pálcás-, Crosskill- henger Jó aprítómunka! Aprómorzsás talajfelszín

59 Mélytömörítı (Campbell( Campbell-) ) henger Nagyobb mélységő rétegeket tömörít, a küllıi a felsı réteget lazítják.

60 Güttler-hengerek 2.

61 Güttler-henger+tárcsa kombinálása

62 Szántáselmunkálás (rugós kapa+güttler-henger) SK földmester LK földmester

63 Hengerek munka közben

64 4. Talajmarók A talajmaró munkája

65 Járatásukkal vagy kiegészítik, vagy helyettesítik az eke munkáját. Két csoport terjedt el: - Könnyő talajmarók: szántáselmunkálásra, magágy-elıkészítésre használják (max( 15 cm). - Nehéz talajmarók: Eke helyettesítésére is alkalmas (max( 25 cm). Munkaszélessége m. Kialakítása szerint a haladási irányra merıleges tengelyen forgó maródobból áll, amelyet felül burkolat fed. A dobokra rögzített jobb- és baloldalas L alakú vagy íves késekkel készül.

66 Talajmarók Függesztett Függesztett, oldalazó

67 5. Boronák A hagyományos merev fogas borona a felszíni talajmővelésben többféle feladatra rögaprításra, felszínegyengetésre, porhanyításra, gyomirtásra, magágy készítésre, rétápolásra alkalmas. a) lencse alakú b, c, d és e) négyzet (jobb porhanyítás) és kör keresztmetszető nehézborona-fogak f) könnyőborona-fog g) kanalas fog (jó lazító, behúzó, gyomíró hatás magágy készítés ) h) késes fog (rét ápolás) Könnyő 0,5-1,7 kg/fog Közepes 0,3-2 kg/fog Nehéz 0,7-2,5 kg/fog

68 Boronakeretek Háromszög alakú Rombusz alakú Z - és S -alakú

69 Láncborona A talajfelszínhez jól alkalmazkodnak. A fogas mindkét oldala használható. Fıleg rétek ápolására is használják. Az Y alakú egységeket csuklósan kötik össze, a fogak mindkét vége kihegyezett

70 Fogasboronák

71 Forgóborona-elvi A hajtott forgóboronák függıleges tengellyel készülı rotorok, amelyeken két boronafog található. Az egymás mellett elhelyezett rotorok egymáshoz képest os szögeltéréssel forognak, tehát átfedik egymást.

72 Forgóborona 1. Rotor (két boronafoggal)

73 Ásóborona késkeresztek Az ásóboronák mővelıelemei általában hajtott két végükön élezett, kovácsolt acélkések, amelyek kereszt alakban (tárcsás boronához hasonlóan) távtartók közbeiktatásával tengelyekre van felfőzve. Feladatai: A beállított mélységben porhanyítsák, lazítsák és keverjék a talajt, a talaj felszínét egyengessék.

74 Ásóborona
