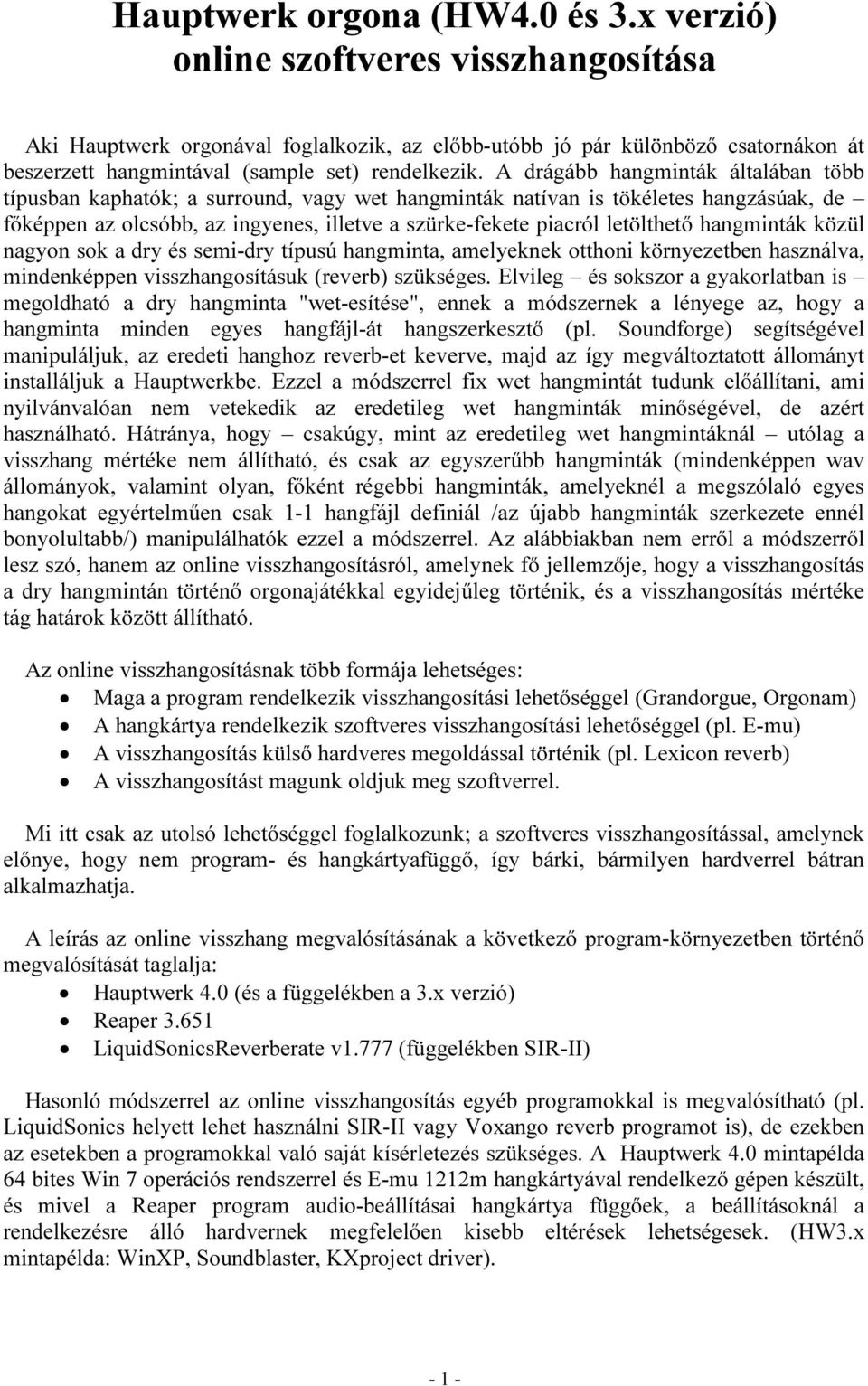

1 Hauptwerk orgona (HW4.0 és 3.x verzió) online szoftveres visszhangosítása Aki Hauptwerk orgonával foglalkozik, az előbb-utóbb jó pár különböző csatornákon át beszerzett hangmintával (sample set) rendelkezik. A drágább hangminták általában több típusban kaphatók; a surround, vagy wet hangminták natívan is tökéletes hangzásúak, de főképpen az olcsóbb, az ingyenes, illetve a szürke-fekete piacról letölthető hangminták közül nagyon sok a dry és semi-dry típusú hangminta, amelyeknek otthoni környezetben használva, mindenképpen visszhangosításuk (reverb) szükséges. Elvileg és sokszor a gyakorlatban is megoldható a dry hangminta "wet-esítése", ennek a módszernek a lényege az, hogy a hangminta minden egyes hangfájl-át hangszerkesztő (pl. Soundforge) segítségével manipuláljuk, az eredeti hanghoz reverb-et keverve, majd az így megváltoztatott állományt installáljuk a Hauptwerkbe. Ezzel a módszerrel fix wet hangmintát tudunk előállítani, ami nyilvánvalóan nem vetekedik az eredetileg wet hangminták minőségével, de azért használható. Hátránya, hogy csakúgy, mint az eredetileg wet hangmintáknál utólag a visszhang mértéke nem állítható, és csak az egyszerűbb hangminták (mindenképpen wav állományok, valamint olyan, főként régebbi hangminták, amelyeknél a megszólaló egyes hangokat egyértelműen csak 1-1 hangfájl definiál /az újabb hangminták szerkezete ennél bonyolultabb/) manipulálhatók ezzel a módszerrel. Az alábbiakban nem erről a módszerről lesz szó, hanem az online visszhangosításról, amelynek fő jellemzője, hogy a visszhangosítás a dry hangmintán történő orgonajátékkal egyidejűleg történik, és a visszhangosítás mértéke tág határok között állítható. Az online visszhangosításnak több formája lehetséges: Maga a program rendelkezik visszhangosítási lehetőséggel (Grandorgue, Orgonam) A hangkártya rendelkezik szoftveres visszhangosítási lehetőséggel (pl. E-mu) A visszhangosítás külső hardveres megoldással történik (pl. Lexicon reverb) A visszhangosítást magunk oldjuk meg szoftverrel. Mi itt csak az utolsó lehetőséggel foglalkozunk; a szoftveres visszhangosítással, amelynek előnye, hogy nem program- és hangkártyafüggő, így bárki, bármilyen hardverrel bátran alkalmazhatja. A leírás az online visszhang megvalósításának a következő program-környezetben történő megvalósítását taglalja: Hauptwerk 4.0 (és a függelékben a 3.x verzió) Reaper LiquidSonicsReverberate v1.777 (függelékben SIR-II) Hasonló módszerrel az online visszhangosítás egyéb programokkal is megvalósítható (pl. LiquidSonics helyett lehet használni SIR-II vagy Voxango reverb programot is), de ezekben az esetekben a programokkal való saját kísérletezés szükséges. A Hauptwerk 4.0 mintapélda 64 bites Win 7 operációs rendszerrel és E-mu 1212m hangkártyával rendelkező gépen készült, és mivel a Reaper program audio-beállításai hangkártya függőek, a beállításoknál a rendelkezésre álló hardvernek megfelelően kisebb eltérések lehetségesek. (HW3.x mintapélda: WinXP, Soundblaster, KXproject driver)

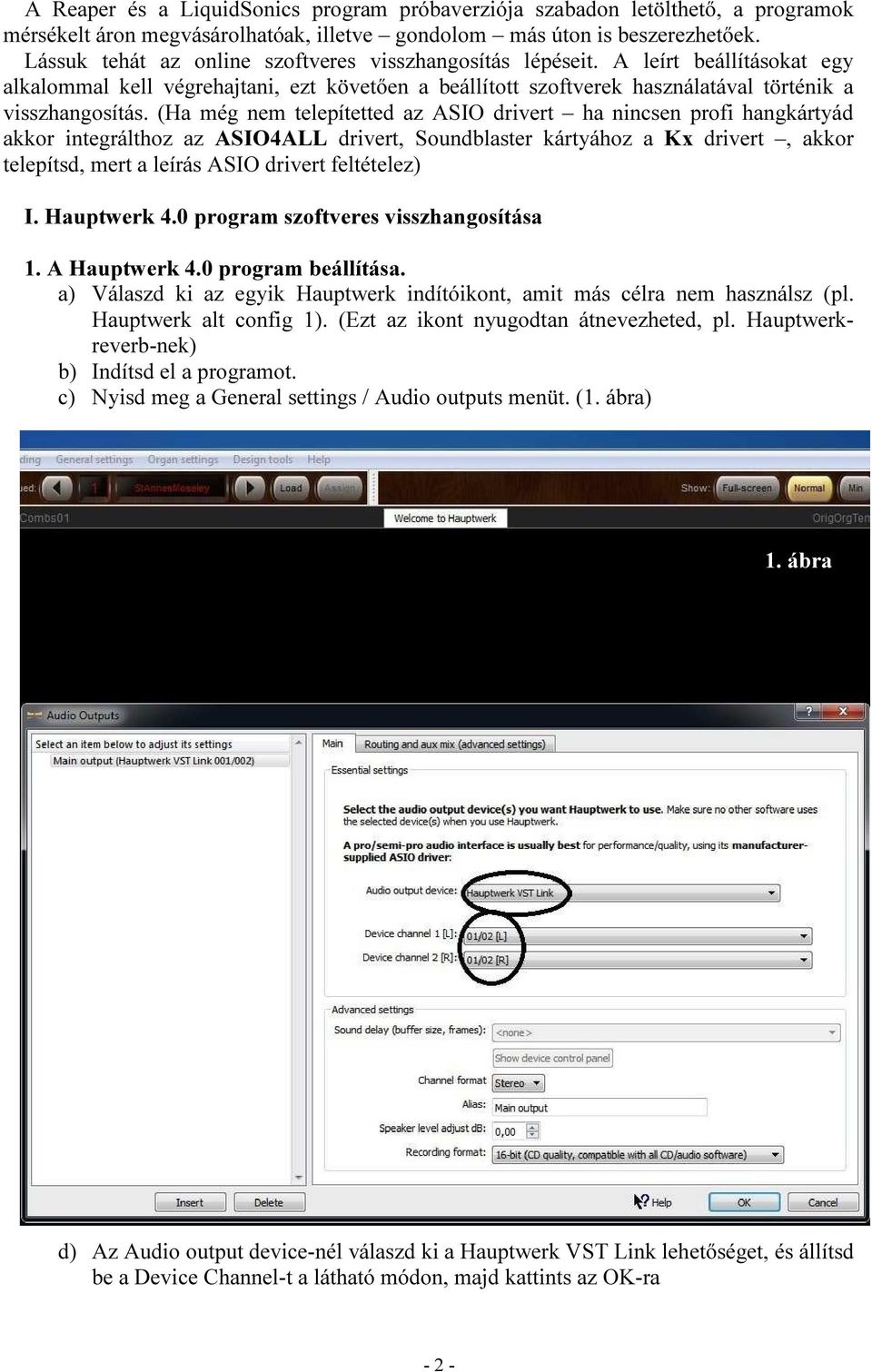

2 A Reaper és a LiquidSonics program próbaverziója szabadon letölthető, a programok mérsékelt áron megvásárolhatóak, illetve gondolom más úton is beszerezhetőek. Lássuk tehát az online szoftveres visszhangosítás lépéseit. A leírt beállításokat egy alkalommal kell végrehajtani, ezt követően a beállított szoftverek használatával történik a visszhangosítás. (Ha még nem telepítetted az ASIO drivert ha nincsen profi hangkártyád akkor integrálthoz az ASIO4ALL drivert, Soundblaster kártyához a Kx drivert, akkor telepítsd, mert a leírás ASIO drivert feltételez) I. Hauptwerk 4.0 program szoftveres visszhangosítása 1. A Hauptwerk 4.0 program beállítása. a) Válaszd ki az egyik Hauptwerk indítóikont, amit más célra nem használsz (pl. Hauptwerk alt config 1). (Ezt az ikont nyugodtan átnevezheted, pl. Hauptwerkreverb-nek) b) Indítsd el a programot. c) Nyisd meg a General settings / Audio outputs menüt. (1. ábra) 1. ábra d) Az Audio output device-nél válaszd ki a Hauptwerk VST Link lehetőséget, és állítsd be a Device Channel-t a látható módon, majd kattints az OK-ra - 2 -

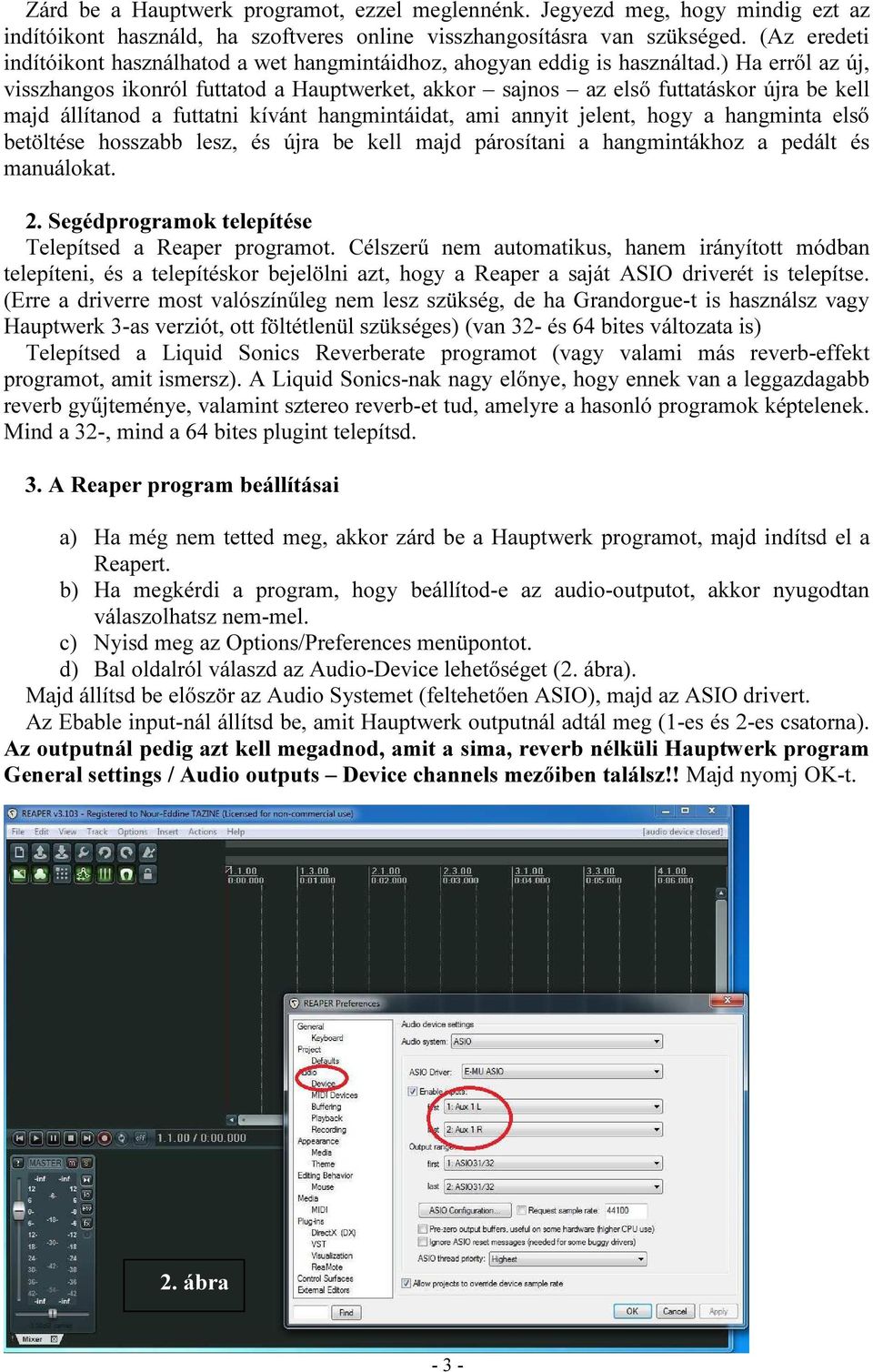

3 Zárd be a Hauptwerk programot, ezzel meglennénk. Jegyezd meg, hogy mindig ezt az indítóikont használd, ha szoftveres online visszhangosításra van szükséged. (Az eredeti indítóikont használhatod a wet hangmintáidhoz, ahogyan eddig is használtad.) Ha erről az új, visszhangos ikonról futtatod a Hauptwerket, akkor sajnos az első futtatáskor újra be kell majd állítanod a futtatni kívánt hangmintáidat, ami annyit jelent, hogy a hangminta első betöltése hosszabb lesz, és újra be kell majd párosítani a hangmintákhoz a pedált és manuálokat. 2. Segédprogramok telepítése Telepítsed a Reaper programot. Célszerű nem automatikus, hanem irányított módban telepíteni, és a telepítéskor bejelölni azt, hogy a Reaper a saját ASIO driverét is telepítse. (Erre a driverre most valószínűleg nem lesz szükség, de ha Grandorgue-t is használsz vagy Hauptwerk 3-as verziót, ott föltétlenül szükséges) (van 32- és 64 bites változata is) Telepítsed a Liquid Sonics Reverberate programot (vagy valami más reverb-effekt programot, amit ismersz). A Liquid Sonics-nak nagy előnye, hogy ennek van a leggazdagabb reverb gyűjteménye, valamint sztereo reverb-et tud, amelyre a hasonló programok képtelenek. Mind a 32-, mind a 64 bites plugint telepítsd. 3. A Reaper program beállításai a) Ha még nem tetted meg, akkor zárd be a Hauptwerk programot, majd indítsd el a Reapert. b) Ha megkérdi a program, hogy beállítod-e az audio-outputot, akkor nyugodtan válaszolhatsz nem-mel. c) Nyisd meg az Options/Preferences menüpontot. d) Bal oldalról válaszd az Audio-Device lehetőséget (2. ábra). Majd állítsd be először az Audio Systemet (feltehetően ASIO), majd az ASIO drivert. Az Ebable input-nál állítsd be, amit Hauptwerk outputnál adtál meg (1-es és 2-es csatorna). Az outputnál pedig azt kell megadnod, amit a sima, reverb nélküli Hauptwerk program General settings / Audio outputs Device channels mezőiben találsz!! Majd nyomj OK-t. 2. ábra - 3 -

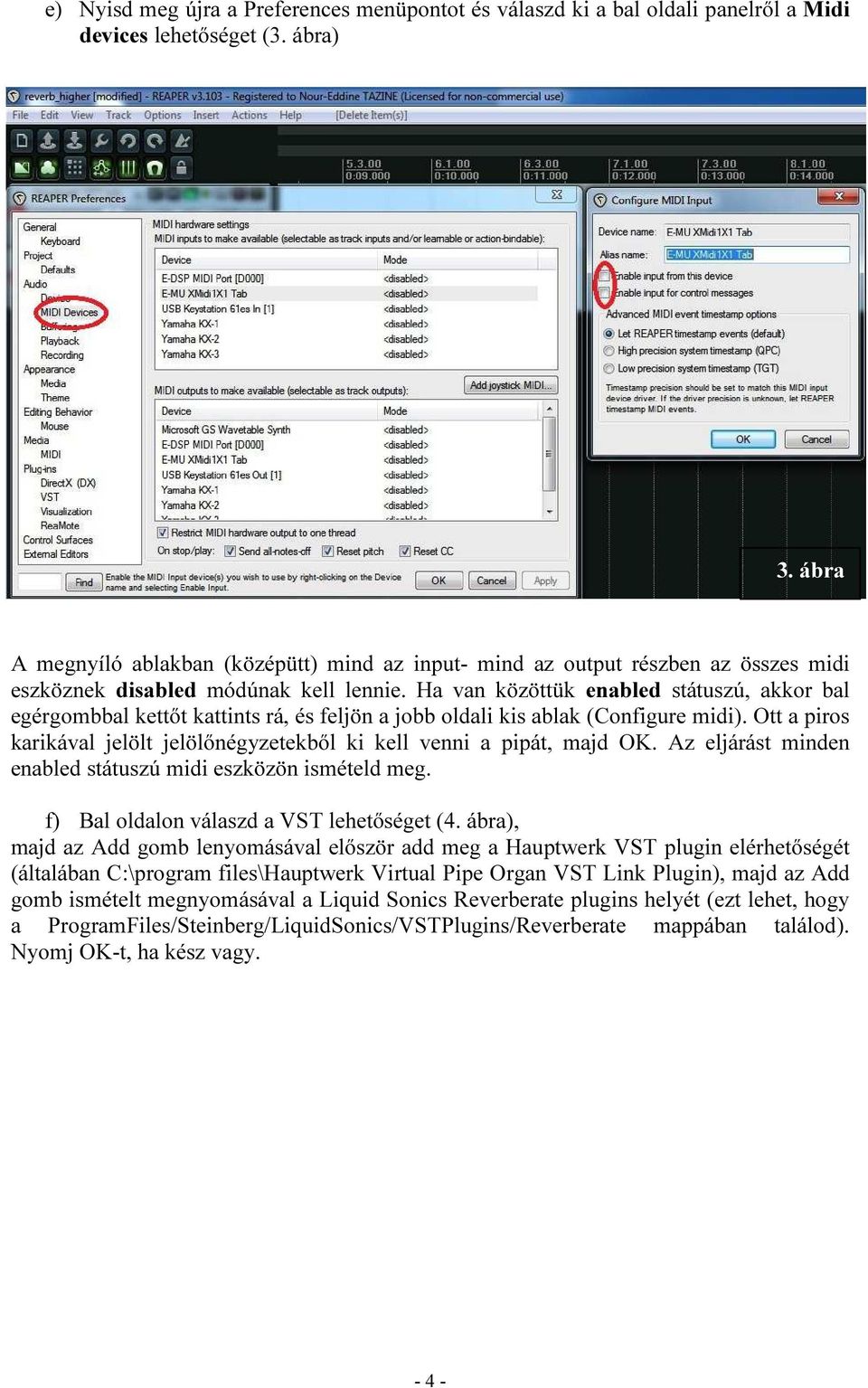

4 e) Nyisd meg újra a Preferences menüpontot és válaszd ki a bal oldali panelről a Midi devices lehetőséget (3. ábra) 3. ábra A megnyíló ablakban (középütt) mind az input- mind az output részben az összes midi eszköznek disabled módúnak kell lennie. Ha van közöttük enabled státuszú, akkor bal egérgombbal kettőt kattints rá, és feljön a jobb oldali kis ablak (Configure midi). Ott a piros karikával jelölt jelölőnégyzetekből ki kell venni a pipát, majd OK. Az eljárást minden enabled státuszú midi eszközön ismételd meg. f) Bal oldalon válaszd a VST lehetőséget (4. ábra), majd az Add gomb lenyomásával először add meg a Hauptwerk VST plugin elérhetőségét (általában C:\program files\hauptwerk Virtual Pipe Organ VST Link Plugin), majd az Add gomb ismételt megnyomásával a Liquid Sonics Reverberate plugins helyét (ezt lehet, hogy a ProgramFiles/Steinberg/LiquidSonics/VSTPlugins/Reverberate mappában találod). Nyomj OK-t, ha kész vagy

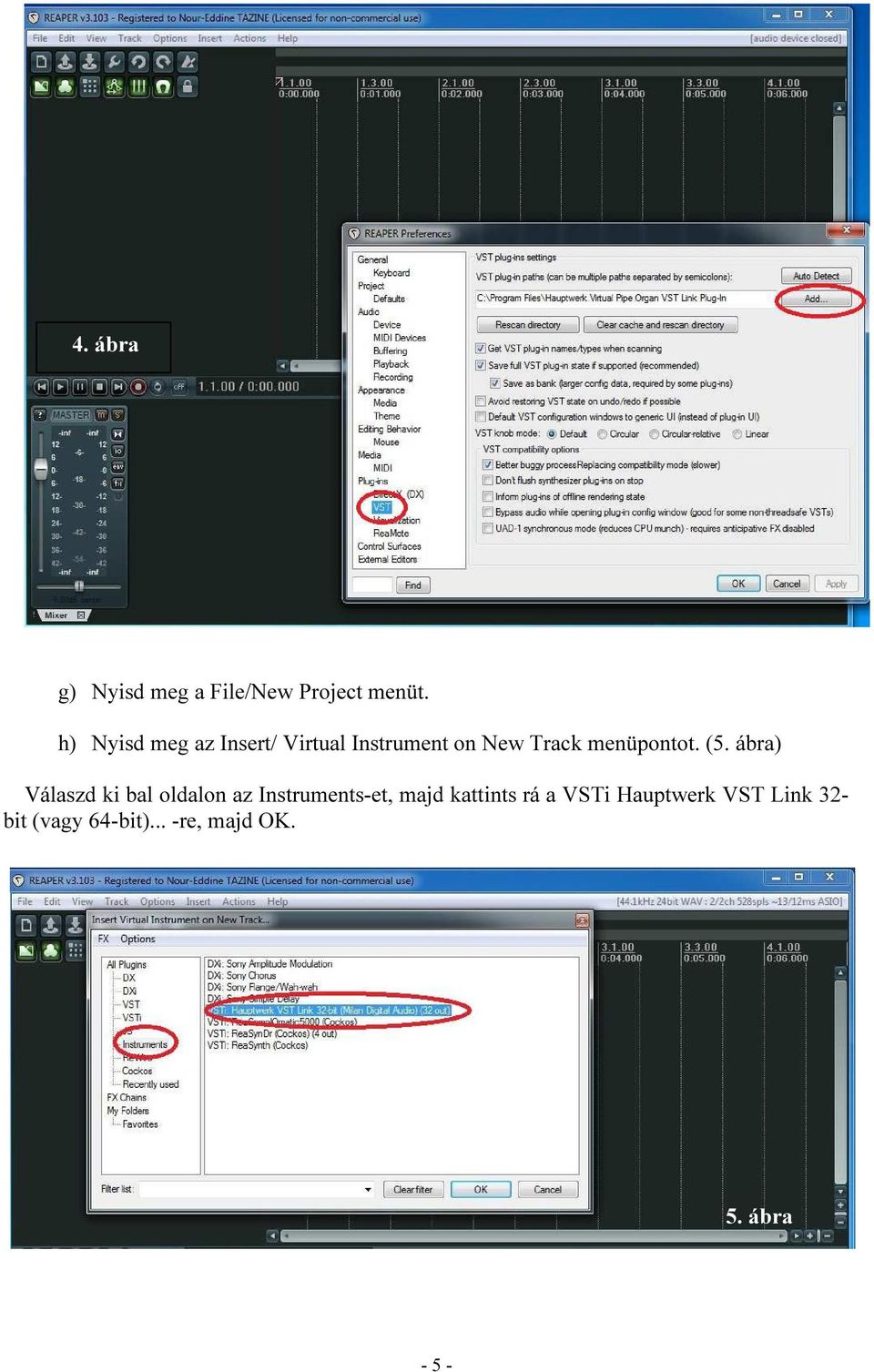

5 4. ábra g) Nyisd meg a File/New Project menüt. h) Nyisd meg az Insert/ Virtual Instrument on New Track menüpontot. (5. ábra) Válaszd ki bal oldalon az Instruments-et, majd kattints rá a VSTi Hauptwerk VST Link 32- bit (vagy 64-bit)... -re, majd OK. 5. ábra - 5 -

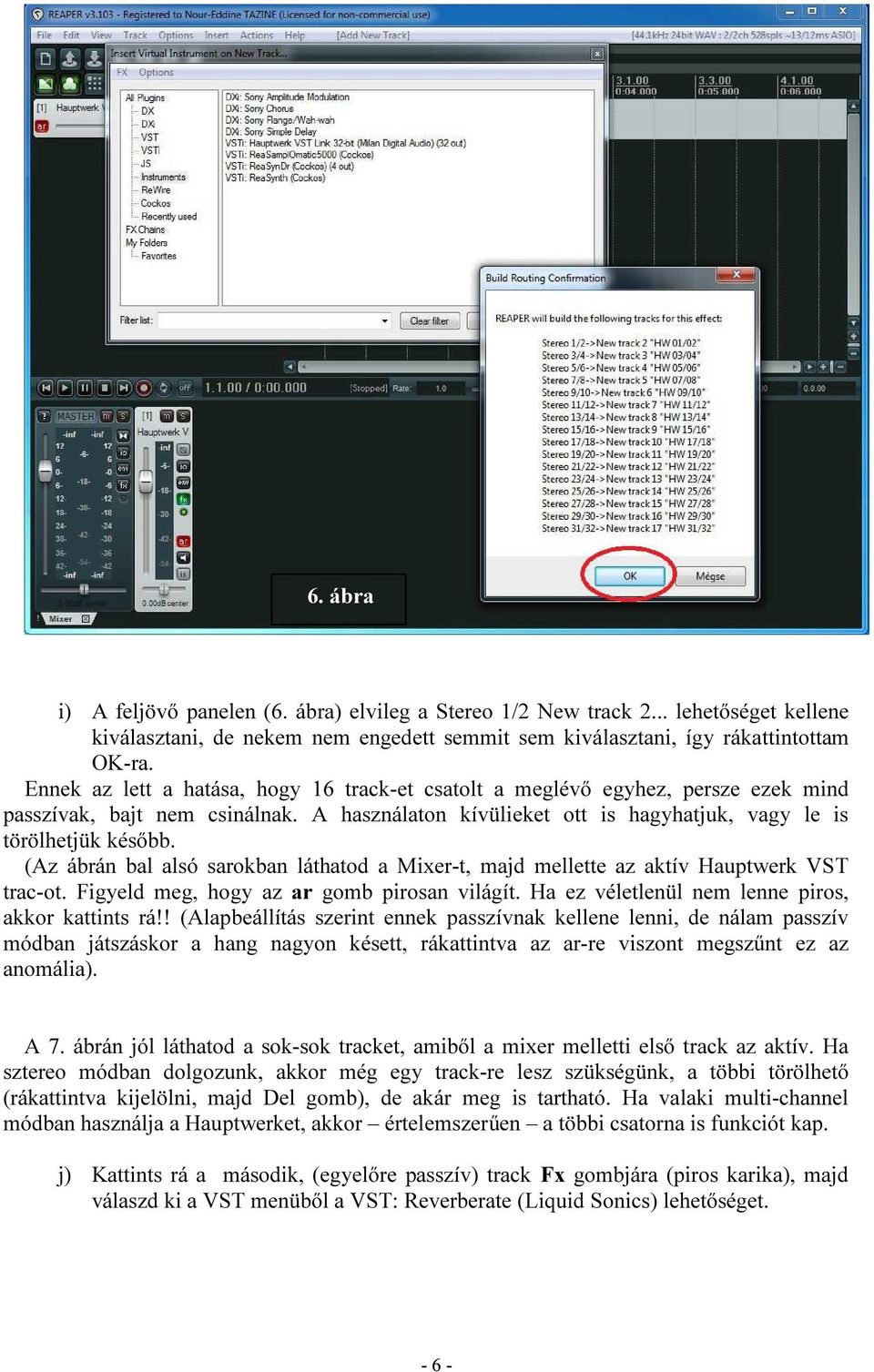

6 6. ábra i) A feljövő panelen (6. ábra) elvileg a Stereo 1/2 New track 2... lehetőséget kellene kiválasztani, de nekem nem engedett semmit sem kiválasztani, így rákattintottam OK-ra. Ennek az lett a hatása, hogy 16 track-et csatolt a meglévő egyhez, persze ezek mind passzívak, bajt nem csinálnak. A használaton kívülieket ott is hagyhatjuk, vagy le is törölhetjük később. (Az ábrán bal alsó sarokban láthatod a Mixer-t, majd mellette az aktív Hauptwerk VST trac-ot. Figyeld meg, hogy az ar gomb pirosan világít. Ha ez véletlenül nem lenne piros, akkor kattints rá!! (Alapbeállítás szerint ennek passzívnak kellene lenni, de nálam passzív módban játszáskor a hang nagyon késett, rákattintva az ar-re viszont megszűnt ez az anomália). A 7. ábrán jól láthatod a sok-sok tracket, amiből a mixer melletti első track az aktív. Ha sztereo módban dolgozunk, akkor még egy track-re lesz szükségünk, a többi törölhető (rákattintva kijelölni, majd Del gomb), de akár meg is tartható. Ha valaki multi-channel módban használja a Hauptwerket, akkor értelemszerűen a többi csatorna is funkciót kap. j) Kattints rá a második, (egyelőre passzív) track Fx gombjára (piros karika), majd válaszd ki a VST menüből a VST: Reverberate (Liquid Sonics) lehetőséget

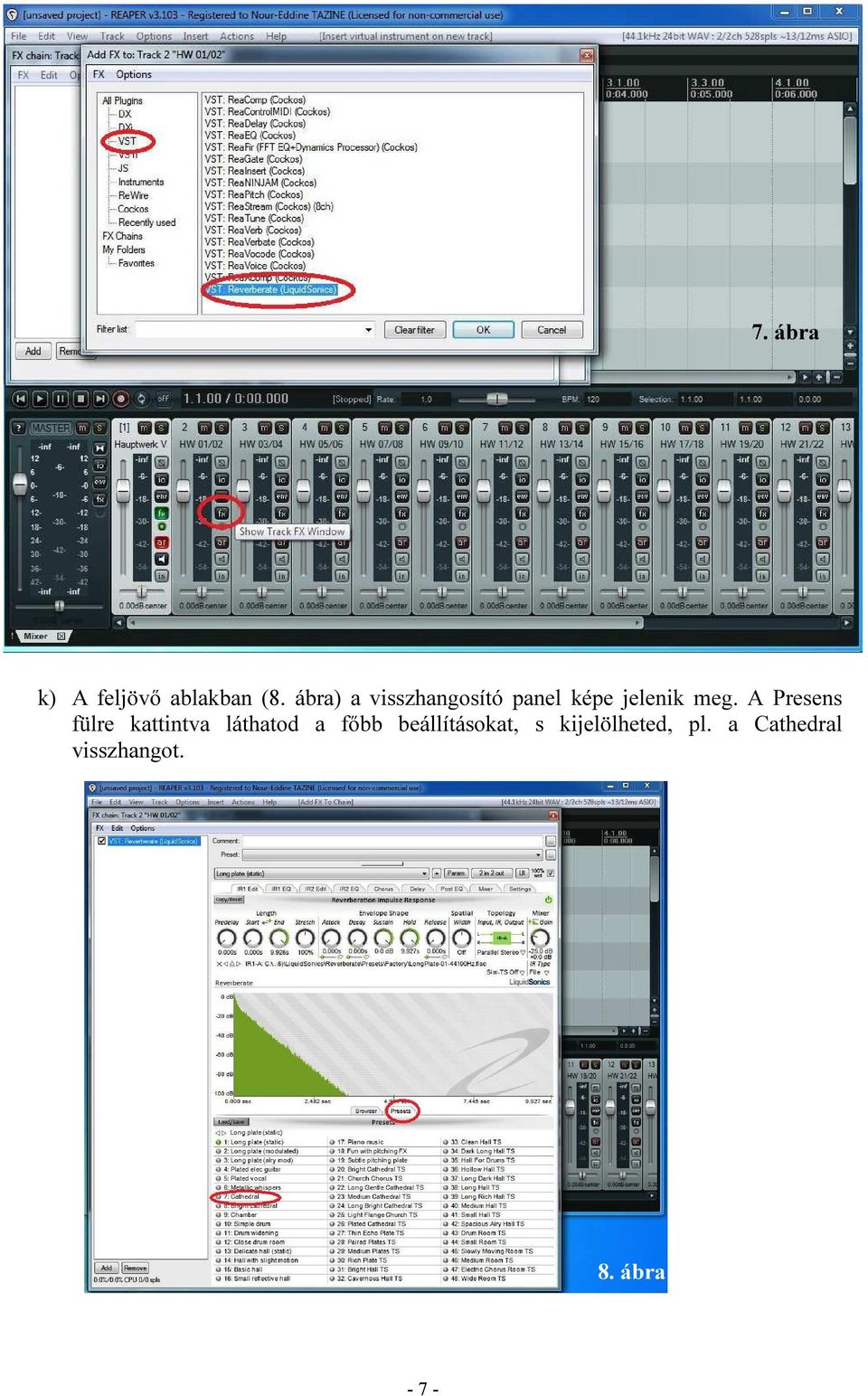

7 7. ábra k) A feljövő ablakban (8. ábra) a visszhangosító panel képe jelenik meg. A Presens fülre kattintva láthatod a főbb beállításokat, s kijelölheted, pl. a Cathedral visszhangot. 8. ábra - 7 -

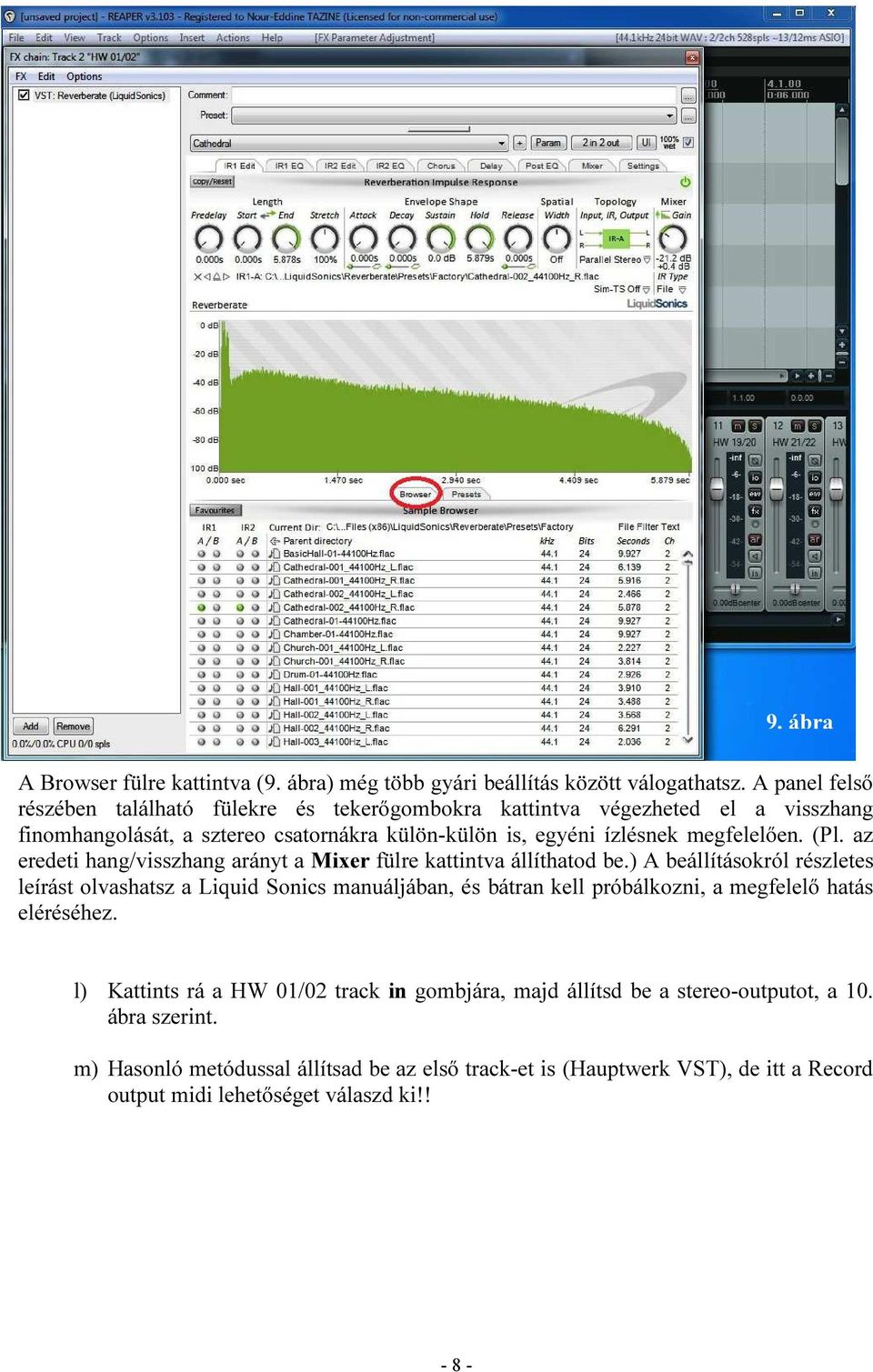

8 9. ábra A Browser fülre kattintva (9. ábra) még több gyári beállítás között válogathatsz. A panel felső részében található fülekre és tekerőgombokra kattintva végezheted el a visszhang finomhangolását, a sztereo csatornákra külön-külön is, egyéni ízlésnek megfelelően. (Pl. az eredeti hang/visszhang arányt a Mixer fülre kattintva állíthatod be.) A beállításokról részletes leírást olvashatsz a Liquid Sonics manuáljában, és bátran kell próbálkozni, a megfelelő hatás eléréséhez. l) Kattints rá a HW 01/02 track in gombjára, majd állítsd be a stereo-outputot, a 10. ábra szerint. m) Hasonló metódussal állítsad be az első track-et is (Hauptwerk VST), de itt a Record output midi lehetőséget válaszd ki!! - 8 -

9 10. ábra Itt az ideje, hogy kipróbáld az eddigi beállításokat! Indítsd el a Hauptwerk-reverb-et, tölts be egy tetszőleges hangmintát, kapcsolj be néhány regisztert, hozd fel asztalra a Reaper programot és kezdj el játszani! A mixerben játék közben a kis ledeknek kell világítani, és a track-ek ledjei is a játék közben villognak. Ez mutatja, hogy a a Hauptwerk program és a reaper között zavartalan az összeköttetés. Ha hallod is a játékot, akkor a reaper audio outputja is rendben van. Ha nem hallasz semmit, akkor az Options/Preferences/Audio devices beállításokon kell változtatnod. Próbálkozz addig, amíg megfelelő lesz az eredmény! A különböző hangmintákhoz különböző visszhangosítást lehet beállítani, majd a beállítást a hangmintáknak megfelelő névvel ellátott projektként menthetjük el (File/Save Project as opcióval). Ezzel végére is értünk a szükséges beállításoknak. 4. A szoftveres visszhangosítás használata Fontos, hogy a Reaper programot indítsuk el először. Ha előzőleg különböző visszhanggal ellátott projecteket definiáltunk, akkor töltsük be a hangmintának megfelelő projectet. Utána jöhet a Hauptwerk indítása (az előzőleg definiált Hauptwerk-reverb ikonnal). Ezt követi a Hauptwerk programon belül a hangminta (sample set) betöltése, és már zenélhetünk is

10 5. A visszhangosított orgonajáték felvétele Ha az előzőleg tárgyalt visszhangosítási technikát használod, akkor sajnos játékodat nem tudod a Hauptwerk program felvevőjével felvenni, mivel az a felvevő továbbra is csak a száraz hangokat venné fel. Ezért a Reaper felvevőjét kell használnod. A felvételhez be kell állítanod a következőket: a) Kattints a HW 01/02 Track ar gombjára, hogy az pirossá váljon (11. ábra bal oldalon alul). Ez fontos, mert különben nem lesz felvétel! 11. ábra b) Nyisd meg a File/Project Settings menüpontot, akkor láthatóvá válik a 10. ábrán látható ablak. Itt célszerű beállítanod azt a könyvtárat, ahová a felvételeket el akarod menteni (mert a Win 7 különben olyan rejtett könyvtárba helyezi azokat, hogy ember legyen a talpán, aki megtalálja). A sample rate-t is beállíthatod (megfelelő Hz kiválasztása, majd pipa a piros karikával jelzett négyzetbe), de ez azt hiszem nem feltétlenül kötelező. Ezt követően kattints az OK-ra. Más beállítás a felvételhez nem szükséges. Felvétel: Katints a felvevő gombra (mixer és trackek fölött, kis piros karikás gomb). Játék után kattints a Stop gombra. Ezt követően kis ablak válik láthatóvá, amelyben láthatod a mindkét track által előállított felvételt (Hauptwerk VST által előállítottat midi formátumban, a HW 01/02 track által

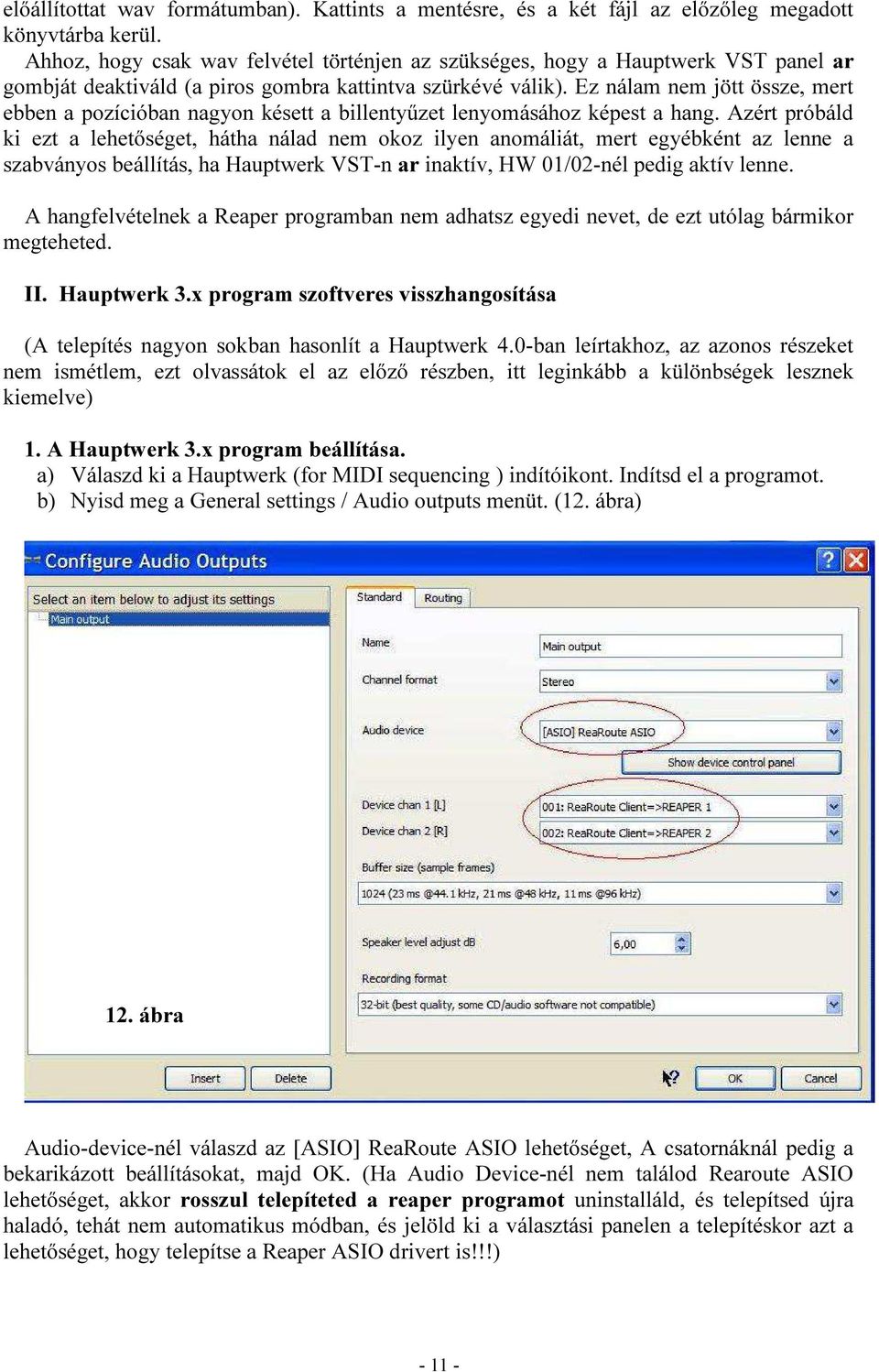

11 előállítottat wav formátumban). Kattints a mentésre, és a két fájl az előzőleg megadott könyvtárba kerül. Ahhoz, hogy csak wav felvétel történjen az szükséges, hogy a Hauptwerk VST panel ar gombját deaktiváld (a piros gombra kattintva szürkévé válik). Ez nálam nem jött össze, mert ebben a pozícióban nagyon késett a billentyűzet lenyomásához képest a hang. Azért próbáld ki ezt a lehetőséget, hátha nálad nem okoz ilyen anomáliát, mert egyébként az lenne a szabványos beállítás, ha Hauptwerk VST-n ar inaktív, HW 01/02-nél pedig aktív lenne. A hangfelvételnek a Reaper programban nem adhatsz egyedi nevet, de ezt utólag bármikor megteheted. II. Hauptwerk 3.x program szoftveres visszhangosítása (A telepítés nagyon sokban hasonlít a Hauptwerk 4.0-ban leírtakhoz, az azonos részeket nem ismétlem, ezt olvassátok el az előző részben, itt leginkább a különbségek lesznek kiemelve) 1. A Hauptwerk 3.x program beállítása. a) Válaszd ki a Hauptwerk (for MIDI sequencing ) indítóikont. Indítsd el a programot. b) Nyisd meg a General settings / Audio outputs menüt. (12. ábra) 12. ábra Audio-device-nél válaszd az [ASIO] ReaRoute ASIO lehetőséget, A csatornáknál pedig a bekarikázott beállításokat, majd OK. (Ha Audio Device-nél nem találod Rearoute ASIO lehetőséget, akkor rosszul telepíteted a reaper programot uninstalláld, és telepítsed újra haladó, tehát nem automatikus módban, és jelöld ki a választási panelen a telepítéskor azt a lehetőséget, hogy telepítse a Reaper ASIO drivert is!!!)

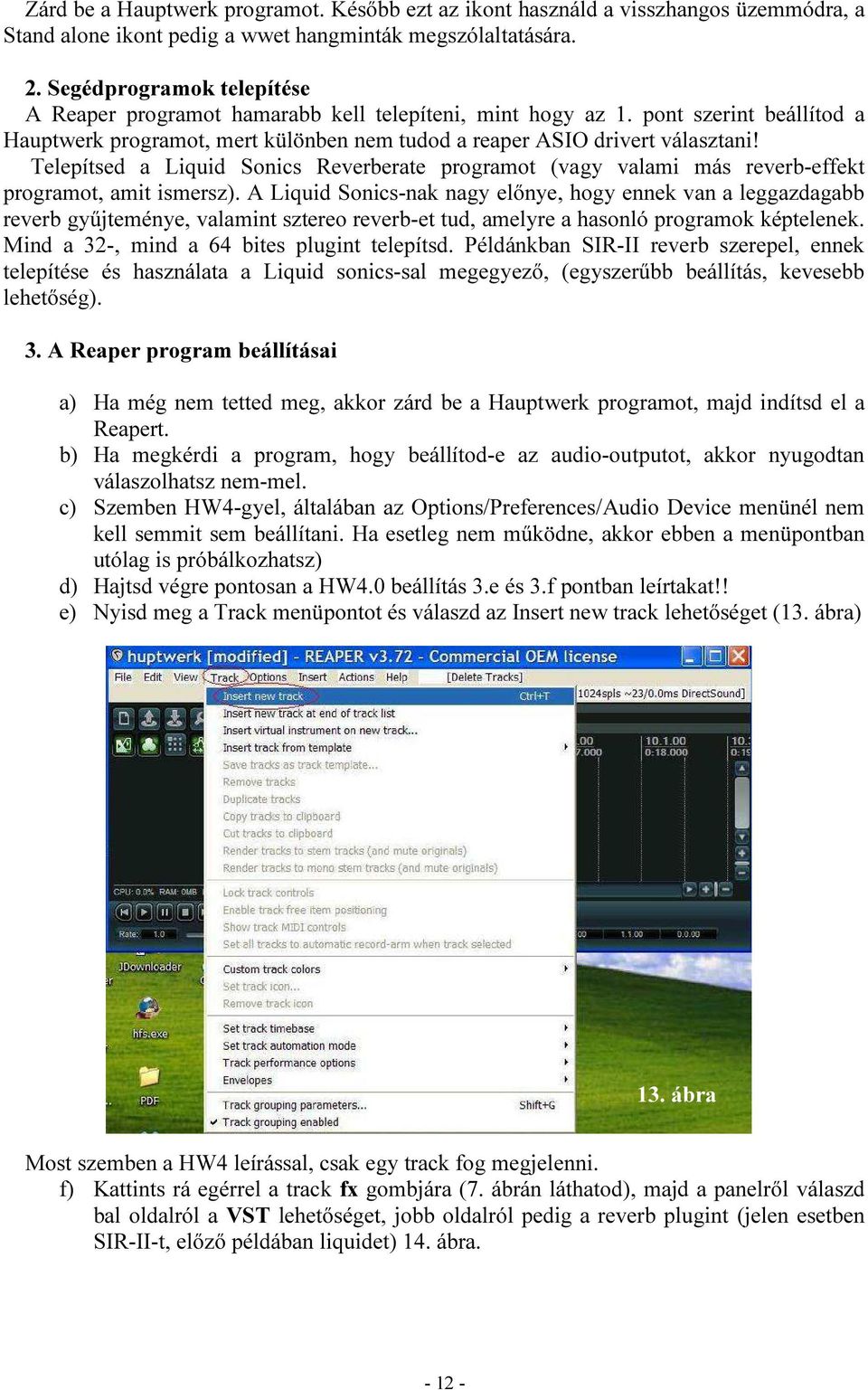

12 Zárd be a Hauptwerk programot. Később ezt az ikont használd a visszhangos üzemmódra, a Stand alone ikont pedig a wwet hangminták megszólaltatására. 2. Segédprogramok telepítése A Reaper programot hamarabb kell telepíteni, mint hogy az 1. pont szerint beállítod a Hauptwerk programot, mert különben nem tudod a reaper ASIO drivert választani! Telepítsed a Liquid Sonics Reverberate programot (vagy valami más reverb-effekt programot, amit ismersz). A Liquid Sonics-nak nagy előnye, hogy ennek van a leggazdagabb reverb gyűjteménye, valamint sztereo reverb-et tud, amelyre a hasonló programok képtelenek. Mind a 32-, mind a 64 bites plugint telepítsd. Példánkban SIR-II reverb szerepel, ennek telepítése és használata a Liquid sonics-sal megegyező, (egyszerűbb beállítás, kevesebb lehetőség). 3. A Reaper program beállításai a) Ha még nem tetted meg, akkor zárd be a Hauptwerk programot, majd indítsd el a Reapert. b) Ha megkérdi a program, hogy beállítod-e az audio-outputot, akkor nyugodtan válaszolhatsz nem-mel. c) Szemben HW4-gyel, általában az Options/Preferences/Audio Device menünél nem kell semmit sem beállítani. Ha esetleg nem működne, akkor ebben a menüpontban utólag is próbálkozhatsz) d) Hajtsd végre pontosan a HW4.0 beállítás 3.e és 3.f pontban leírtakat!! e) Nyisd meg a Track menüpontot és válaszd az Insert new track lehetőséget (13. ábra) 13. ábra Most szemben a HW4 leírással, csak egy track fog megjelenni. f) Kattints rá egérrel a track fx gombjára (7. ábrán láthatod), majd a panelről válaszd bal oldalról a VST lehetőséget, jobb oldalról pedig a reverb plugint (jelen esetben SIR-II-t, előző példában liquidet) 14. ábra

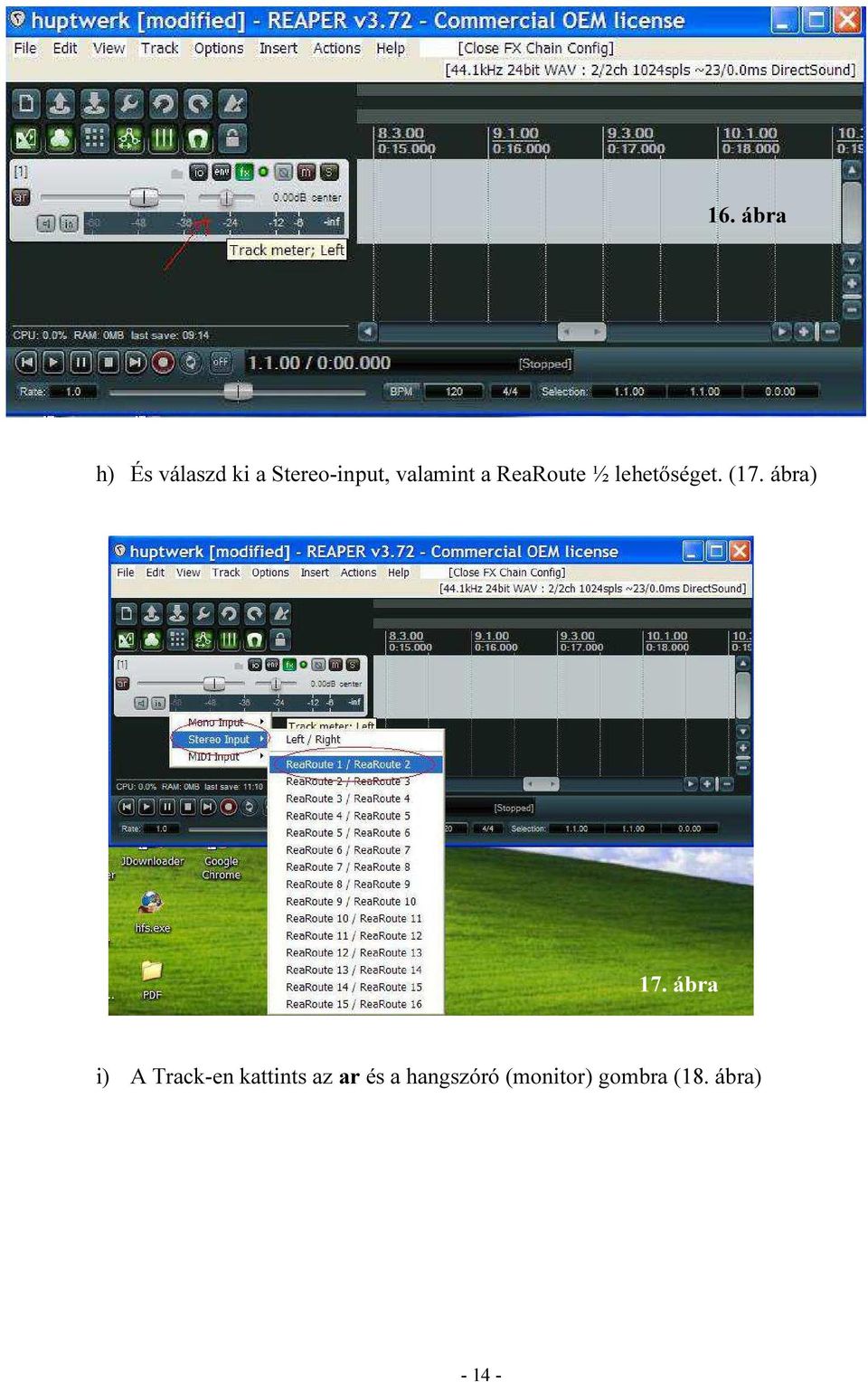

13 14. ábra g) A felugró panel jobb oldalán válaszd ki a visszhangmintát, bal oldalon pedig a visszhang sajátosságait (pl. a Dry/Wet arányt) állítgathatod. Majd jobb felső sarokban x-re kattintva zárhatod be a panelt. (15. ábra) 15. ábra Kattints a track-meter-re (16. ábra, nyíllal jelölt részbe)

14 16. ábra h) És válaszd ki a Stereo-input, valamint a ReaRoute ½ lehetőséget. (17. ábra) 17. ábra i) A Track-en kattints az ar és a hangszóró (monitor) gombra (18. ábra)

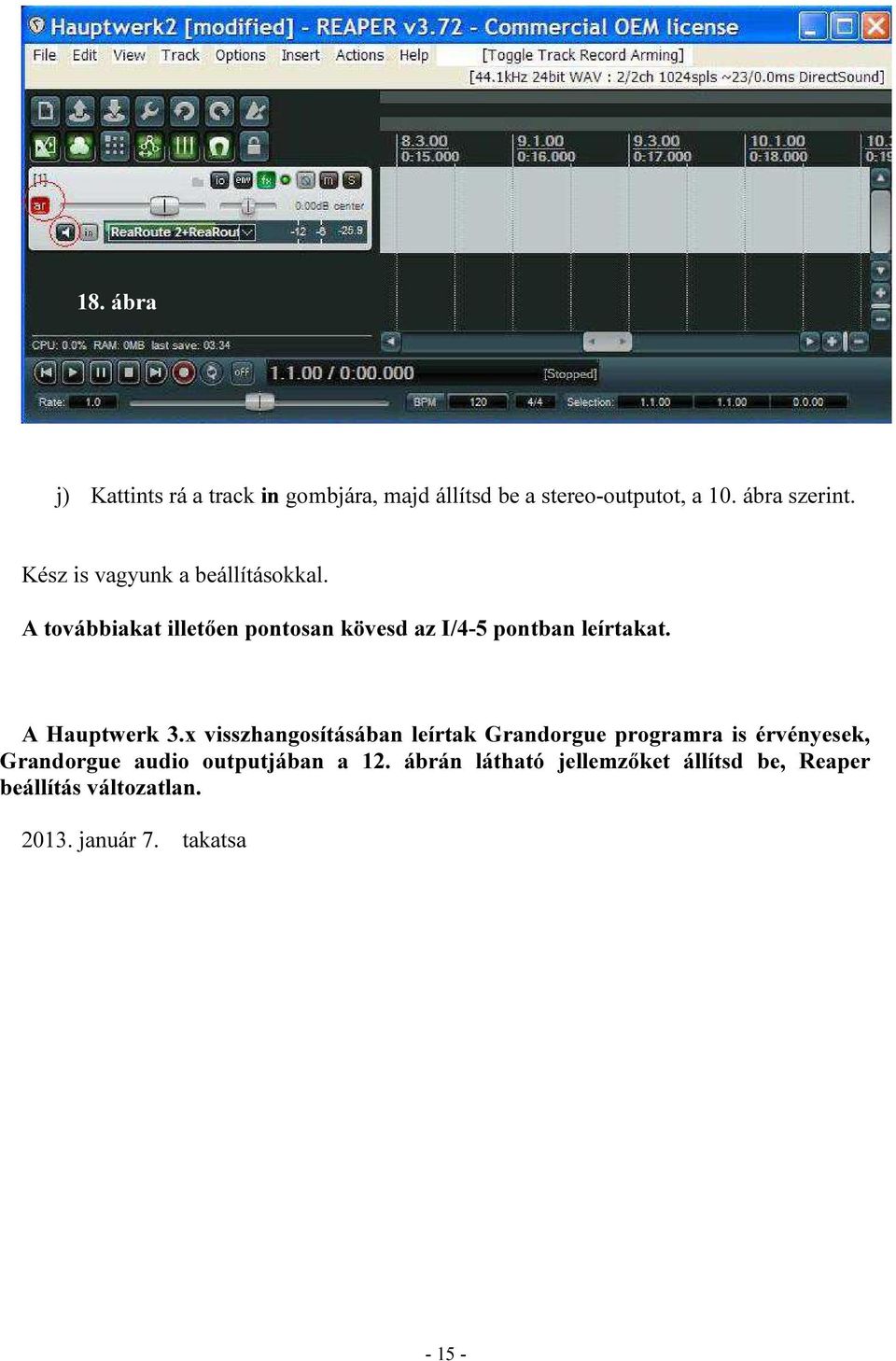

15 18. ábra j) Kattints rá a track in gombjára, majd állítsd be a stereo-outputot, a 10. ábra szerint. Kész is vagyunk a beállításokkal. A továbbiakat illetően pontosan kövesd az I/4-5 pontban leírtakat. A Hauptwerk 3.x visszhangosításában leírtak Grandorgue programra is érvényesek, Grandorgue audio outputjában a 12. ábrán látható jellemzőket állítsd be, Reaper beállítás változatlan január 7. takatsa 13. ábra
