1 Füstelvezető rendszer A természetes hő- és füstelvezető berendezések azáltal, hogy a hőt és a füstöt kivezetik a lángokban álló épületből, szabaddá teszik a menekülési útvonalakat és a tűzoltók felvonulási útvonalát. Ez azt jelenti, hogy az épületek megőrzik tűzállósági tulajdonságaikat, a vagyontárgyak károsodása pedig a lehető legkisebb mértékre korlátozódik. A természetes hő- és füstelvezető berendezéseket általában közösségi közlekedő terekben, pl. lépcsőházakban és összekötő folyosókon, valamint ipari épületekben és irodaházakban alkalmazzák. A VELUX füstelvezető rendszer egy komplett természetes hő- és füstelvezető rendszer használatával teljesülnek az épületekre vonatkozó füstelvezetési követelmények. FÜSTELVEZETÉS

2 Biztonság, kényelem és rugalmasság A VELUX füstelvezető rendszer megfelel a hatályos előírásoknak, CE jelöléssel rendelkezik, amely a természetes hő- és füstelvezető berendezésekre vonatkozó MSZ-EN szabványnak való megfelelésre utal. Mindemellett a rendszer számos meghatározó előnyt is nyújt: Széles körű alkalmazhatóság A VELUX füstelvezető rendszer rendkívül rugalmas és költséghatékony, ezért megfelelő megoldást jelent az alkalmazások széles skáláján kis lépcsőházak egyetlen ablakától az iroda- vagy gyárépületek számos berendezéséig. A füstelvezető ablakot az adott alkalmazástól függően KFD szélterelő lappal vagy anélkül, lapostetők esetében pedig VELUX ECX kiemelőkerettel együtt is be lehet építeni. A szükséges hő- és füstelvezető felület nagysága az épület kialakításától és funkciójától függ. A többféle méretben megrendelhető VELUX füstelvezető ablakok lényegében bármilyen alkalmazás esetében előírásszerűen beépíthetők. Maximális szellőzés A füstelvezető rendszer egy robosztus lánchajtású elektromos motor aktiválásával a tokhoz képest 90 os szögben automatikusan kinyitja a billenő ablakot. A füst és a hő ilyen módon a menekülési útvonalakról és a tűzoltók felvonulási útvonaláról maximális mértékben eltávolítható. Áramkimaradás elleni védelem A vezérlőrendszer háttérelemének köszönhetően a rendszer áramkimaradás vagy az elektromos rendszerek tűzkárosodása esetén is működőképes marad. Kényelmes és egyszerű működtetés Az ablak a vezérlőrendszer beépített kapcsolójával nyitható és csukható, így a mindennapi szellőztetés is megoldható. A szellőztetésre állított ablakszárny megakadályozza, hogy eső vagy falevelek jussanak az épületbe. Tesztelés vagy vészhelyzet után a vezérlőrendszer segítségével az eredeti beállítások egyszerűen visszaállíthatók. Biztonság, kényelem és rugalmasság A VELUX füstelvezető rendszer kis lépcsőházaktól egészen az ipari és irodaépületekig számos füstelvezetési probléma esetében kínál rendkívül rugalmas és költséghatékony megoldást. A VELUX szabványos megoldásokat kínál a lépcsőházak füstelvezetésére és az elsődleges menekülési útvonalakon és a tűzoltók felvonulási útvonalain a füstmentesség biztosítása. Az építési előírások értelmében egy lépcsőház füstelvezető felülete nem lehet az alapterület 5%- ánál kisebb, a hatásos nyílásfelületnek pedig legalább 1 m2-nek kell lennie.

3 A rendszer felépítése Motors tetőtéri ablak Középső tengely körül forduló GGL vagy GGU tetőtéri ablak beépített motorral. A füstelvezető ablak KFD szélterelő lapokkal vagy anélkül rendelhető. Megrendeléskor ezt kérjük pontosítani. Füstelvezető ablakok csoportban egymás mellé történő beépítésekor az ablakok közötti toktávolságnak legalább 180 mm-nek kell lennie (ha mindegyik ablak KFD szélterelő lappal szerelt). Amennyiben csak az egyik ablakot látják el KFD szélterelő lappal, a toktávolság min. 100 mm lehet. A füstelvezető ablak fölé hófogó beépítése szükséges. KFX 100 vezérlő berendezés A csomag egy betörhető üveggel ellátott beépített kézi jeladóból és a mindennapi szellőztetés kapcsolójából álló vezérlőrendszerből (24 V kimenő feszültséggel), egy betörhető üveggel ellátott kézi jeladóból (KFK 100) és egy füstérzékelőből (KFA 100) áll KFA 100 optikai füstérzékelő A tűz korai jelzésére alkalmas füstérzékelő. KFK 100 kézi jeladó betörhető üveggel Betörhető üveggel ellátott kézi jeladó a füstelvezetési funkció aktiválására KFK 200 falikapcsoló A mindennapi szellőztetés kapcsolója. KLA 100 esőérzékelő Esőérzékelő a VELUX füstelvezető ablakok eső esetén történő automatikus becsukására. KFD szélterelő lap A KFD szélterelő lapok kiegészítőként utólag is megvásárolhatók. A nyílászárón át távozó füst és hő terelésére szolgál.

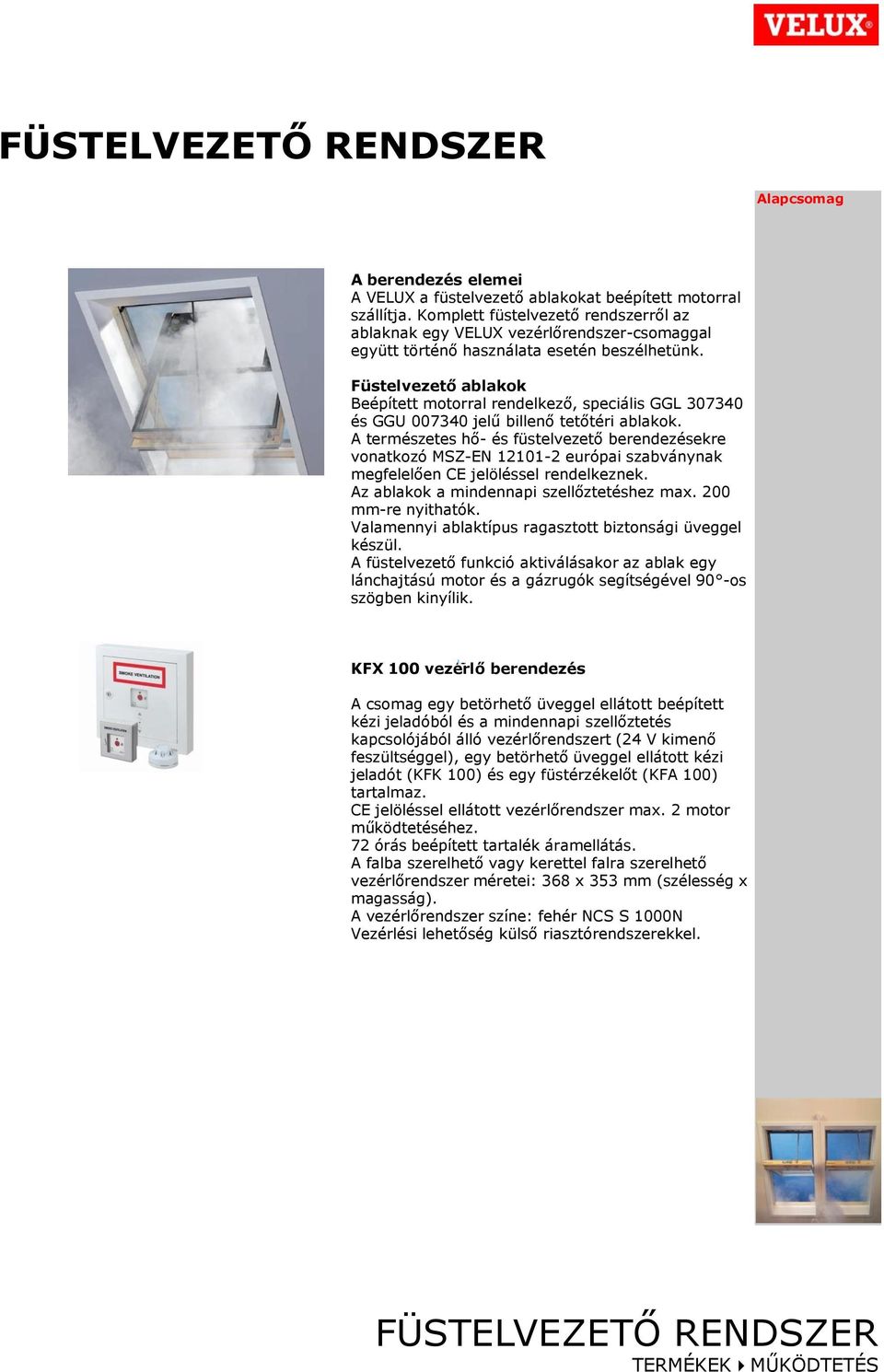

4 Alapcsomag A berendezés elemei A VELUX a füstelvezető ablakokat beépített motorral szállítja. Komplett füstelvezető rendszerről az ablaknak egy VELUX vezérlőrendszer-csomaggal együtt történő használata esetén beszélhetünk. Füstelvezető ablakok Beépített motorral rendelkező, speciális GGL és GGU jelű billenő tetőtéri ablakok. A természetes hő- és füstelvezető berendezésekre vonatkozó MSZ-EN európai szabványnak megfelelően CE jelöléssel rendelkeznek. Az ablakok a mindennapi szellőztetéshez max. 200 mm-re nyithatók. Valamennyi ablaktípus ragasztott biztonsági üveggel készül. A füstelvezető funkció aktiválásakor az ablak egy lánchajtású motor és a gázrugók segítségével 90 -os szögben kinyílik. KFX 100 vezérlő berendezés A csomag egy betörhető üveggel ellátott beépített kézi jeladóból és a mindennapi szellőztetés kapcsolójából álló vezérlőrendszert (24 V kimenő feszültséggel), egy betörhető üveggel ellátott kézi jeladót (KFK 100) és egy füstérzékelőt (KFA 100) tartalmaz. CE jelöléssel ellátott vezérlőrendszer max. 2 motor működtetéséhez. 72 órás beépített tartalék áramellátás. A falba szerelhető vagy kerettel falra szerelhető vezérlőrendszer méretei: 368 x 353 mm (szélesség x magasság). A vezérlőrendszer színe: fehér NCS S 1000N Vezérlési lehetőség külső riasztórendszerekkel.

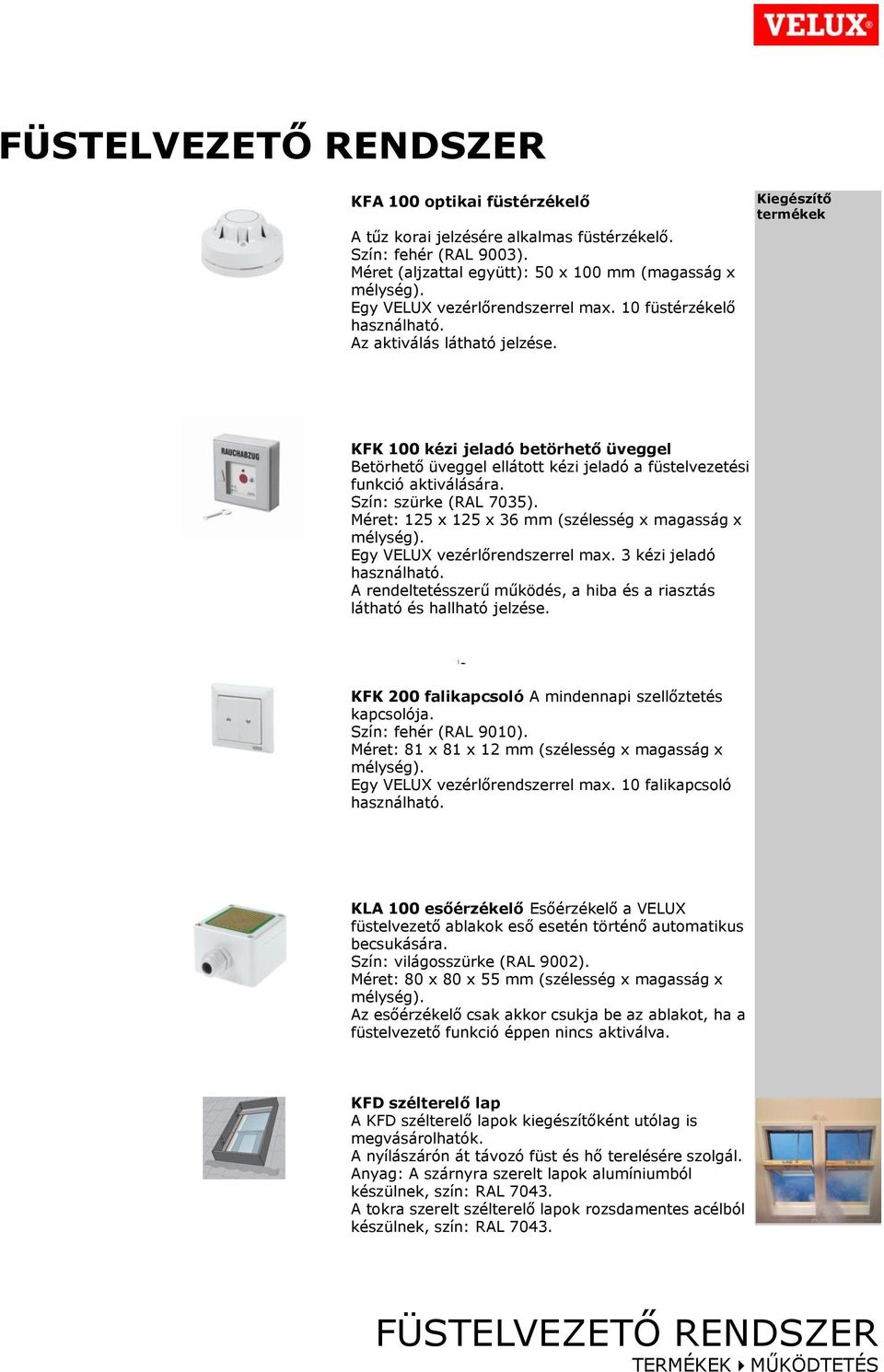

5 KFA 100 optikai füstérzékelő A tűz korai jelzésére alkalmas füstérzékelő. Szín: fehér (RAL 9003). Méret (aljzattal együtt): 50 x 100 mm (magasság x Egy VELUX vezérlőrendszerrel max. 10 füstérzékelő használható. Az aktiválás látható jelzése. Kiegészítő termékek KFK 100 kézi jeladó betörhető üveggel Betörhető üveggel ellátott kézi jeladó a füstelvezetési funkció aktiválására. Szín: szürke (RAL 7035). Méret: 125 x 125 x 36 mm (szélesség x magasság x Egy VELUX vezérlőrendszerrel max. 3 kézi jeladó használható. A rendeltetésszerű működés, a hiba és a riasztás látható és hallható jelzése. KFK 200 falikapcsoló A mindennapi szellőztetés kapcsolója. Szín: fehér (RAL 9010). Méret: 81 x 81 x 12 mm (szélesség x magasság x Egy VELUX vezérlőrendszerrel max. 10 falikapcsoló használható. KLA 100 esőérzékelő Esőérzékelő a VELUX füstelvezető ablakok eső esetén történő automatikus becsukására. Szín: világosszürke (RAL 9002). Méret: 80 x 80 x 55 mm (szélesség x magasság x Az esőérzékelő csak akkor csukja be az ablakot, ha a füstelvezető funkció éppen nincs aktiválva. KFD szélterelő lap A KFD szélterelő lapok kiegészítőként utólag is megvásárolhatók. A nyílászárón át távozó füst és hő terelésére szolgál. Anyag: A szárnyra szerelt lapok alumíniumból készülnek, szín: RAL A tokra szerelt szélterelő lapok rozsdamentes acélból készülnek, szín: RAL 7043.

6 Szerviz A rendszer tervezése A rendszer megtervezését mindig tűzvédelmi szakértőre kell bízni, és az illetékes tűzoltó hatósággal is egyeztetni kell a rendszer kivitelezése előtt. A rendszer kiépítése és ellenőrzése A helyesen kiépített füstelvezető rendszer életet menthet. Ezért javasoljuk, hogy a VELUX-tól érdeklődje meg, hogy a tűzvédelmi szabályzat alapján milyen követelmények vonatkoznak a rendszerre. Szervizosztályunk az újonnan kiépített rendszerek további ellenőrzését is vállalja. Időszakos szervizellenőrzés A tűzvédelmi szabályzat a füstelvezető rendszerek évenkénti ellenőrzését írja elő. Ezeket az ellenőrzéseket a vállalkozónak vagy egy hasonló műszaki és szakmai ismeretekkel rendelkező személynek kell végeznie. A VELUX füstelvezető rendszer rendeltetésszerű működésének folyamatos biztosítása érdekében javasoljuk, hogy a szervizellenőrzést a VELUX egyik szervizmérnöke végezze. A szervizellenőrzés a füstelvezető rendszer átvizsgálását, valamint az automatikus nyitószerkezet helyes működésének biztosítása érdekében a tetőtéri ablak karbantartását foglalja magában.

7 A következő táblázatban megtalálható a méretek szerinti ÉMI által megadott áramlási tényező (c v ) és a hatásos nyílásfelület (A w ). SZABÁLYOZÁS Ablak mérete GGL/GGU Átfolyási tényező (áramlási tényező) cv Hatásos nyílásfelület m² (Aw) M04 (78cmx98cm) 0,59 0,37 M06 (78cmx118cm) 0,63 0,48 M08 (78cmx140cm) 0,66 0,60 S06 (114cmx118cm) 0,57 0,65 S08 (114cmx140cm) 0,59 0,82 U04* (134cmx98cm) 0,51 0,56 U08* (134cmx140cm) 0,53 0,86 *csak GGL típus
