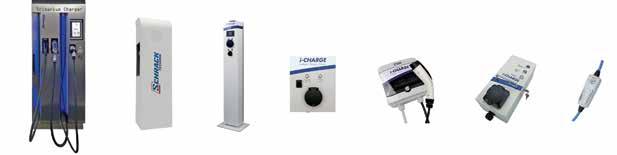

1 neu nach ÖVE/ÖNORM EN Elektromos töltőállomások 1 A környezetbarát út a mi jövőnk ONLINE VÁSÁRLÁS Irodában és útközben Live Phone applikációval SZÁLLÍTÁSI INFORMÁCIÓKKAL Raktárról Store termék ENERGIA IPAR ÉPÜLET BERENDEZÉS IT KÁBEL VILÁGÍTÁS ALTERNATÍV ENERGIA Get Ready. Get Get Schrack.

2 Tartalom 2 W Elektromos mobilitás... 3 oldal W Töltőállomások... 4 oldal Töltési idő... 4 oldal Töltési üzemmódok (Mode)... 4 oldal Aktiválás, mérés, kommunikáció és elszámolás... 5 oldal W i-charge Public... 6 oldal W i-charge Mini Online... 9 oldal W i-charge Home...10 oldal W NRGkick mobil töltőegység...12 oldal W i-charge Triberium Fast Charger...13 oldal W i-charge ütközésvédelem...14 oldal W i-charge Typ 2 teszter...14 oldal W Kompatibilitási lista...15 oldal

3 Elektromos töltőállomások - bevezetés w Elektromos mobilitás A zöldenergia A klímaváltozás, a környezeti katasztrófák és ezzel kapcsolatban egészségünk megőrzése központi téma napjainkban. A környezetvédelmi célok felértékelődése, a széndioxid-, nitrogénoxid- és szállópor-kibocsátás csökkentése vagy elkerülése, továbbá a fosszilis energiahordozók mennyiségének csökkentése a közlekedés területén jelentős kihívást jelent. 3 Ideális megoldás: Elektromos mobilitás A fenti okok együttesen előrevetítik az elektromos járművek nagyarányú elterjedését. Az elektromos motorok hatásfoka jóval nagyobb, zajkibocsátásuk alacsonyabb, karbantartási igényük kisebb, mint a belső égésű motoroké. w Töltőállomások Az elektromos járművek elterjedéséhez megfelelő töltőállomás infrastruktúrát kell létrehozni, ezért egy hatékony, könnyen hozzáférhető és megfelelő országos lefedettségű elektromos töltőállomás hálózatra van szükség. Felhasználási területek: Közintézmények: pl. mélygarázsok, bevásárlóközpontok, repülőterek Kültéri telepítések: pl. benzinkutak, szállodák, pihenőhelyek, ügyfélparkolók Háztartási töltők: garázsban vagy külső parkolóban A SCHRACK töltőállomások lehetővé teszik az egyszerű, gyors és biztonságos töltést, az összes elektromos meghajtású jármű részére, mint például autók, robogók és kerékpárok. Ezeket az elektromos töltőállomásokat nyilvános vagy nem nyilvános helyeken egyaránt lehet telepíteni. A megújuló energiaforrásból származó energiával töltött elektromos járművek, berendezések használatával nagy lépést tehetünk az energiafüggőség csökkentéséért.

4 Elektromos töltőállomások - bevezetés 4 w Töltési idő A töltési időket az akkumulátorok kapacitása, a töltő elektronika, illetve a rendelkezésre álló hálózati energia befolyásolja. Átlagban egy 24kWh energiát leadni képes akkumulátor blokk töltési ideje a lemerült állapotból a teljesen feltöltött állapotig 1-es módban (Mode 1) körülbelül 10 óra, míg 3-as módban (Mode 3) nagyságrendileg 1 óra, illetve DC töltés esetén 4-es módban (Mode 4) hozzávetőlegesen 20 perc. Általában elmondható, hogy nagyon ritka az az eset, amikor az akkumulátorok teljesen lemerült állapotúak, így a várható töltési idők ténylegesen rövidebbek. w Csatlakozó típusok és töltési idők Schuko Typ 1 Typ 2 CHAdeMO CCS Feszültség 230 V AC 230 V AC 400 V AC 500 V DC 500 V DC Áram 10 A 16 A 16 A 32 A 16 A 63 A 125 A 125 A Teljesítmény 2-3,7 kw 3,7-7,4 kw kw 60 kw 60 kw Töltési idő* 8-10 óra 3-5 óra <1-3 óra kb. 20 perc kb. 20 perc Alkalmazás Kommunikáció nélkül Kommunikáció a járművel, állítható töltési teljesítmény * 20kWh energiát leadni képes akkumulátor blokk esetén w Töltési üzemmódok (Mode) Az MSZ EN szabvány tartalmazza a különböző aljzat és töltőkábel kombinációkat illetve a különböző töltési üzemmódokat. w Schuko / CEE aljzatok (Mode 1-2) A töltőállomások egy integrált segédérintkezővel összeépített Schuko vagy CEE aljzatot tartalmaznak. Ez lehetővé teszi a kábelek biztonságos csatlakoztatását. Egy kombinált vezetékvédő kapcsoló hibaáram kioldással biztosítja a töltési pont védelmét. 1-es módban (Mode 1) az elektromos jármű közvetlenül, míg 2-es módban (Mode 2) egy speciális kábelen (úgynevezett ICCB, in cable control box ) keresztül kapcsolódik a töltőállomáshoz. w Typ 1 és Typ 2 aljzatok (Mode 3) Az elektromos gépjármű-, illetve az elektromos töltőoszlop gyártók az Európai Unióban megállapodtak a töltő csatlakozó rendszer egységesítéséről és kialakították a Typ2 típusú csatlakozót.

5 Elektromos töltőállomások - bevezetés A Typ1 típusú csatlakozót csak az elektromos járművekben találjuk meg, így például amennyiben egy Nissan Leaf vagy egy KIA Soul típusú elektromos járművet szeretnénk tölteni, ebben az esetben egy adapter kábel használata szükséges a töltőoszlop Typ2-es aljzata és a gépjármú Typ1-es csatlakozója között. A Typ2-es csatlakozóval ellátott töltőoszlop a megfelelő választás a különböző autótípusok töltéséhez. Amennyiben a töltőállomást kábeles csatlakozással alakítják ki, ebben az esetben választhatunk Typ1-es vagy Typ2-es csatlakozót is. 5 w CHAdeMO és CCS (Mode 4) Az AC oldali (Mode 1-3) töltéssel ellentétben a CHAdeMO és CCS csatlakozóval ellátott DC oldali (Mode 4) gyorstöltők közvetlenül csatlakoznak az elektromos autó akkumulátoraihoz. A töltő elektronika a töltőoszlopban található, így lehetővé válik a gépjárművek nagyteljesítményű, akkumulátor kímélő töltése is, ezáltal biztosítható a gyors töltési idő, így akár 20 perc alatt is feltölthetőek az elektromos járművek akkumulátorai. w Aktiválás, mérés, kommunikáció és elszámolás Az i-charge töltőállomások aktiválása számos módon lehetséges (pl.. kulcsos kapcsoló, RFID kártya). Az állomások különböző fizetési rendszerekhez illeszthetőek (pl.: készpénz vagy bankkártyás fizetés). Az OCPP protokollon keresztül biztosítható a különböző elszámolási rendszerekkel történő kommunikáció. A töltőoszlopokban a fogyasztott energia mérésére MID megfelelősséggel rendelkező mérők állnak rendelkezésre. Szerver Vevő adatok Vásárló RFID Töltési adatok CDR GSM E-Auto E-Auto Számla Működési példa OCPP kommunikációval

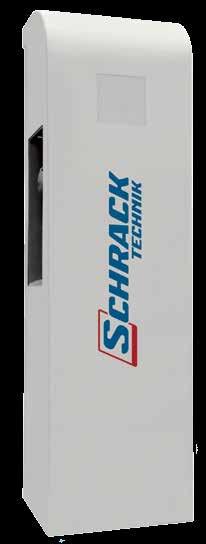

6 6 w i-charge Public 2 W Műszaki adatok Új design, lekerekített felső rész Süllyesztett, esőtől védett csatlakozók Világítás Fedett ajtótömítések Átlátszó RFID olvasó, állapot kijelzéssel Nagyobb kábelbevezetés az oszlop alján, maximum 5x95mm² W Opciók Megrendelői igények szerinti egyedi szín és logó Szabadon választható akár 2 vagy 4 db csatlakozási pont A rendelkezésre álló hálózati energiához illeszkedő terhelés elosztás Oszlop, szé = 500, ma = 1.700, mé = 450 mm 4 darab csatlakozási ponttal, áramváltós méréssel Offline működés, számlázás nélkül, ütközés védelem EMPUB249O LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge PUBLIC 2 Offline design TYP2, Schuko 22; 3,7 kw x 250 x 180mm EMPUB226 Offline design TYP2, Schuko 22; 3,7 kw x 250 x 180mm EMPUB226O Offline design 2x TYP2 2x11 kw x 250 x 180mm EMPUB227 Offline design 2x TYP2 2x11 kw x 250 x 180mm EMPUB227O Offline design 2x TYP2 2x22 kw x 250 x 180mm EMPUB229 Offline design 2x TYP2 2x22 kw x 250 x 180mm EMPUB229O Offline design terhelés elosztással 2x TYP2 2x22 kw x 250 x 180mm EMPUB229B 4 csatlakozós design Offline design 2x TYP2; Schuko 11; 22; 2x 3,7 kw x 360 x 280mm EMPUB249 Offline design 2x TYP2; Schuko 11; 22; 2x 3,7 kw x 360 x 280mm EMPUB249O Offline design 2x TYP2; Schuko 2x 22; 2x 3,7 kw x 360 x 280mm EMPUB2414 Offline design 2x TYP2; Schuko 2x 22; 2x 3,7kW x 360 x 280mm EMPUB2414O

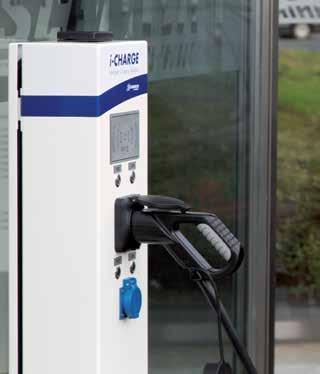

7 w i-charge Public 7 W Műszaki adatok Töltő kialakítás: 1xTyp2 11kW vagy 22kW, 1x Schuko Mindenáram érzékeny hibaáram kapcsoló Csatlakozási pontonkénti túláramvédelem LED-es készenléti / töltés üzem jelzés Tokozat: porszórt rozsdamentes acél ház Méret: szé=200, ma=1.300, mé=150mm Védettság: IP44, IK07 W Műszaki adatok - Online Fogyasztásmérő MID megfelelőséggel Azonosítás: RFID / NFC közelítéses kártya Számlázási rendszer: OCPP 1.5 Adatátvitel: GSM W Opciók Megrendelői igények szerinti egyedi szín és logó Szabadon választható 3 db csatlakozási pontig A rendelkezésre álló hálózati energiához illeszkedő terhelés elosztás Nagyobb ház, szé = 400, ma = 1.300, mé = 150 mm maximum 4 darab csatlakozási pontig Oszlopba beépített mérés Csatlakozási pont oldalra szerelve Offline működés, számlázás nélkül, ütközés védelem EMPUB026O LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge PUBLIC Offline TYP2; Schuko 11 kw; 3,7 kw x 200 x 150mm EMPUB023 Online OCPP TYP2; Schuko 11 kw; 3,7 kw x 200 x 150mm EMPUB023O Offline TYP2; Schuko 22 kw; 3,7 kw x 200 x 150mm EMPUB026 Online OCPP TYP2; Schuko 22 kw; 3,7 kw x 200 x 150mm EMPUB026O Offline 2x TYP2 2x 11 kw x 200 x 150mm EMPUB027 Online OCPP 2x TYP2 2x 11 kw x 200 x 150mm EMPUB027O Offline terhelés elosztással 2x TYP2 2x 22 kw x 200 x 150mm EMPUB029B Offline design 2x TYP2 2x 22 kw x 400 x 150mm EMPUB129 Offline design 2x TYP2; Schuko 2x 11; 2x 3,7 kw x 400 x 150mm EMPUB149 Offline design 2x TYP2; Schuko 2x 22; 2x 3,7 kw x 400 x 150mm EMPUB1414

8 8 w i-charge Public Wall EMPUBW23 W Műszaki adatok 2 vagy 4 csatlakozási pont LED-es készenléti / töltés üzem jelzés Robosztus porszórt acéllemez ház Fali szerelés Méret: - 2 csatlakozási pont: szé = 400, ma = 500, mé = 210 mm - 4 csatlakozási pont: szé = 600, ma = 600, mé = 210 mm Alkalmazás: kültéri / beltéri IP44 W Opciók Megrendelői igények szerinti egyedi szín és logó Választható csatlakozási pontok: Schuko, CEE, TYP2 22kW-ig csatlakozási pontonként Typ1 vagy Typ2 fix kábeles csatlakozó Rozsdamentes acél ház Megrendelői igények szerinti egyedi méretek Fogyasztásmérő (S0 vagy M-BUS kommunikáció) Kapcsolóóra Töltési folyamat indítás / leállítás: - Kulcsos kapcsoló / kulcsos nyomógomb - RFID közelítéses kártya - Pénzérme Számlázási rendszer: OCPP 1.5 Terhelés elosztás Meglévő cilinder zárrendszer integrálás EMPUBW48 LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge PUBLIC Wall 2 csatlakozási pont TYP 2; Schuko 11 kw; 3,7 kw 500 x 400 x 210mm EMPUBW23 4 csatlakozási pont 2x TYP 2; 2x Schuko 2x 11 kw; 2x 3,7 kw 600 x 600 x 210mm EMPUBW48

9 w i-charge Mini Online EMPUBM16O W Műszaki adatok 1 csatlakozási pont, Typ2 11kW vagy 22kW Integrált DC hibaáram felügyelet (RCMU) Integrált modem és OCPP 1.5 számlázási modul LED-es készenléti / töltés üzem jelzés Fali szekrény, öntött alumínium Méret: szé = 230, ma = 400, mé = 110 mm Védettség: IP44 W Opciók Megrendelői igények szerinti egyedi szín és logó Rozsdamentes acél ház Fogyasztásmérő MID megfelelőséggel Töltési folyamat indítás / leállítás RFID közelítéses kártyával 9 LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge Mini Online 11 kw TYP 2 max. 14 kw 400 x 230 x 110mm EMPUBM13O 22 kw TYP 2 max. 22 kw 400 x 230 x 110mm EMPUBM16O w i-charge töltőkábelek Különböző adapter- és kiegészítő töltőkábelek az elektromos gépjárművek és a töltőállomások csatlakozási pontjainak összekötésére, meglévő töltőállomások felújításához vagy sérült töltőkábelek cseréjéhez. CSATLAKOZÓ TÍPUS AUTÓ OLDAL TÖLTŐ OLDAL NÉVLEGES ÁRAM HOSSZ RENDELÉSI SZÁM i-charge kiegészítő töltőkábel Töltőkábel Typ1 Nyitott kábelvég 20A, 1 fázisú 4 m EMK110F0F2 Töltőkábel Typ2 Nyitott kábelvég 20A, 1 fázisú 4 m EMK020F0F2 Töltőkábel Typ2 Nyitott kábelvég 20A, 3 fázisú 4 m EMK120F0F2 Töltőkábel Typ2 Nyitott kábelvég 32A, 3 fázisú 4 m EMK320F0F2 i-charge töltőkábel Töltőkábel Typ2 TYP 2 20A, 3 fázisú 4 m EMK122MFF2 Töltőkábel Typ2 TYP 2 32A, 3 fázisú 8 m EMK322MFF3 Adapter kábel Typ1 TYP 2 20A, 1 fázisú 4 m EMK121MFF2 Adapter kábel Typ1 TYP 2 32A, 1 fázisú 4 m EMK221MFF2 i-charge kábel és csatlakozó szerelvények Kábeltartó EMKHA00 Csatlakozó tartó Typ1 EMKHA01 Csatlakozó tartó Typ2 EMKHA02

10 10 w i-charge Home Eco W Műszaki adatok Teljesítmény: 4,6kW / 11kW / 22kW Méret: szé = 130, ma = 325, mé = 150 mm Tömeg: kb. 4-5 kg (típustól függően) Tokozat: rozsdamentes acél, porszórt RAL 9016 fehér Töltésvezérlő, megfelel az MSZ EN szabványnak Beállítható töltőáram: 6A, 10A, 13A, 16A, 20A és 32A Vezérlő bemenet potenciálfüggetlen kontaktushoz Védettség: IP44 EMHOM416B W Opciók Mindenáram érzékeny, B típusú hibaáram kapcsoló (EMHOM41xB) Integrált DC hibaáram felügyelet (RCMU) Megrendelői igények szerinti tokozat szín és felirat (RAL szín vagy natúr rozsdamentes acél) Typ1 adapter kábellel is szállítható CEE csatlakozóval is szállítható 0-10V bemenet (PV vezérlés) Ethernet csatlakozás Fogantyú, szálcsiszolt alumínium Megrendelői igény szerinti kialakítás, EVN LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge Home Eco Eco, 1 fázisú TYP 2 4,6 kw 325 x 130 x 150mm EMHOM411 Eco TYP 2 11 kw 325 x 130 x 150mm EMHOM413 Eco, B típus TYP 2 11 kw 325 x 130 x 150mm EMHOM413B Eco TYP 2 22 kw 325 x 130 x 150mm EMHOM416 Eco, B típus TYP 2 22 kw 325 x 130 x 150mm EMHOM416B

11 w i-charge Home W Műszaki adatok Robosztus műanyag ház Méret: szé = 200, ma = 200, mé = 115 mm Alkalmazás: kültéri / beltéri Védettség: IP44 Felszerelés: fali kivitel vagy mobil változat Töltő kialakítás: 1 db Typ1 vagy Typ2 230V / 20A-ig Töltési teljesítmény: 4,6kW Töltési idő 20kWh energiát leadni képes akkumulátor blokk esetén 5 óra 11 EMHOM1211 W Opciók Nagyobb töltési teljesítmény 22kW-ig Méret: szé = 320, ma = 258, mé = 142 mm Töltő kialakítás: Typ1 230V 32A-ig / Typ2 400V / 32A-ig Töltési idő 20kWh energiát leadni képes akkumulátor blokk esetén 1 óra RFID közelítéses kártya EMHOM2232P LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge Home TYP 1 4,6 kw TYP 1 4,6 kw 200 x 200 x 115mm EMHOM1211 TYP 1 7,4 kw TYP 1 7,4 kw 200 x 200 x 115mm EMHOM1311* TYP 2 4,6 kw TYP 2 4,6 kw 200 x 200 x 115mm EMHOM1212 TYP 2 7,4 kw TYP 2 7,4 kw 200 x 200 x 115mm EMHOM1312* TYP 2 11 kw TYP 2 11 kw 258 x 320 x 142mm EMHOM2232P TYP 2 22 kw TYP 2 22 kw 258 x 320 x 142mm EMHOM2363P * csak külön kérésre, a technikai részletek pontosításával szállítható

12 12 w NRGkick mobil töltőegység EMNK532B W Műszaki adatok Töltő kialakítás: Typ2 Töltési mód: Mode 2 az MSZ EN szabvány szerint Töltési teljesítmény: 400V 32A, max. 22kW Integrált hibaáram védelem, DC és AC Töltőáram beállítás nyomógombbal Bluetooth kommunikáció és integrált energia mérés (kivéve EMNK532L) Méret: szé = 90, ma = 215, mé = 84 mm Kábelhossz: 5m vagy 7,5m Tömeg: 4kg Védettség: IP44 W Opciók Adapter kábel, egydarabos vagy készlet Maximális töltési teljesítmény 11kW (16A) Mobil töltő megoldások, Typ1, külön kérésre EMNKA32 LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY HOSSZ RENDELÉSI SZÁM NRGkick NRGkick16Light CEE 16 A, TYP 2 11 kw 5 m EMNK516L NRGkick16 CEE 16 A, TYP 2 11 kw 5 m EMNK516B NRGkick32Light CEE 32 A, TYP 2 22 kw 5 m EMNK532L NRGkick32 CEE 32 A, TYP 2 22 kw 5 m EMNK532B NRGkick CEE 32 A, TYP 2 22 kw 7,5 m EMNK732B Adapter készlet Camping, CEE 16 A, Schuko 11 kw 0,6 m vagy 1,5 m EMNKA32 Adapter, egydarabos CEE 16 A - CEE 32 A 11 kw kb. 0,6 m EMNKA3216 Adapter, egydarabos Camping - CEE 16 A 3,7 kw kb. 0,6 m EMNKAC16 Adapter, egydarabos Schuko - CEE 16 A 3,7 kw kb. 1,5 m EMNKAS16

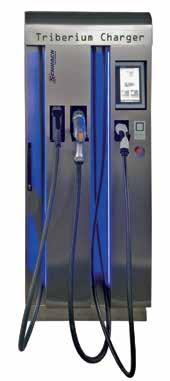

13 w i-charge Triberium Fast Charger Nagy forgalmú helyeken, illetve autópályák mellé telepített i-charge Triberium Fast Charger gyorstöltő állomással 60kW-os töltési teljesítménnyel az akkumulátorok 80%-os kapacitásszintje kb. 20 perc alatt elérhető. Az elektromos gépjárművek mindhárom töltés szabványnak - CCS, CHAdeMO és Typ2-es megfelelően gyorsan feltölthetők. A felhasználói felület egy 9 -os érintőképernyő, melyen az ügyfél egy egyszerű menürendszerben könnyen eligazodva kezelheti a töltési folyamatot. 13 W Kialakítás A töltőállomás tartalmazz 1 db Typ2 (AC), 1 darab CHdeMO (DC), valamint 1 darab CCS (DC) töltési pontot. Egyidejű AC és DC oldali töltés is lehetséges. Az i-charge Triberium állomásban lehetséges a jogosult felhasználók adatainak tárolása. W Műszaki adatok EMDCT554 Méret: szé = 835, ma = 1900, mé = 550 mm Csatlakozás: 400V AC, 3x32A 3x150A Kimeneti feszültség: max. 850V DC Működési hőmérséklet: -30 C-tól +50 C-ig Relatív páratartalom: 5%-tól 95%-ig Tokozat: rozsdamentes acél / alumínium, porszórt Töltési mód: Mode 3 (Typ2) és Mode 4 (CCS, CHAdeMO) az MSZ EN szabvány szerint Azonosítás: RFID közelítéses kártya Hálózati kapcsolat: GSM / GPRS / 3G / LTE Töltési protokoll: OCPP 1.5 (OCPP 2.0 frissítés lehetséges) W Töltési pontonként elérhető töltési teljesítmények DC CHAdeMO DC CCS/COMBO Typ 2 AC Typ 2 30 kw 30 kw 11 kw Standard 60 kw 60 kw 22 kw 120 kw 120 kw 43 kw LEÍRÁS CSATLAKOZÓ NÉVLEGES TELJESÍTMÉNY MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge Triberium 50 kw DC, 22 kw AC CHAdeMO, CCS, TYP 2 max. 80 kva 1900 x 835 x 550 mm EMDCT kw DC, 43 kw AC CHAdeMO, CCS, TYP 2 max. 100 kva 1900 x 835 x 550 mm EMDCT kw DC, 43 kw AC CHAdeMO, CCS, TYP 2 max. 180 kva 1900 x 835 x 550 mm EMDCT120 DC Wallbox 20 kw DC Wallbox CHAdeMO 1x CHAdeMO max. 22 kva 900 x 600 x 300 mm EMDCM kw DC Wallbox CCS 1x CCS max. 22 kva 900 x 600 x 300 mm EMDCS020

14 14 w i-charge tartozékok w i-charge ütközésvédelem EMPUBR01 LEÍRÁS ANYAG SZÍN MÉRET (MAXSZÉXMÉ) RENDELÉSI SZÁM i-charge ütközésvédelem Kengyel, Public 200-hoz horganyzott acél cső sárga 350 x 375 x 76mm EMPUBR00 Kengyel, Public 200-hoz horganyzott acél cső sárga/fekete 350 x 750 x 76mm EMPUBR01 Bakoszlop rozsdamentes acél natúr MA 900 x 76mm EMPUBR02 w i-charge Typ2 teszter Töltőoszlopok tesztelésére alkalmas. Az elektromos gépjármű szimulációjával képes a töltőállomás működésének ellenőrzésére (az MSZ EN szabvány szerinti kommunikáció ellenőrzése, töltési feszültség meglétének vizsgálata). EMTEST211 LEÍRÁS NÉVLEGES TELJESÍTMÉNY RENDELÉSI SZÁM i-charge teszter Schuko összekötő nélkül - EMTEST201 Schuko összekötővel max. 3,7 kw EMTEST211 Feszültség méréssel és fázissorrend kijelzéssel - EMTEST155

15 Elektromos töltőállomások - kompatibilitás w Kompatibilitási lista Az alábbi táblázat segít a megfelelő töltőoszlop kiválasztásában. 15 ➊ Egyes járművek nem támogatják a háromfázisú töltést, így a töltési teljesítmény a harmadára csökken. A töltőoszlop alkalmas nagyobb töltő teljesítmény igényű gépjármű csatlakoztatására. ➋ Egy adapter kábel (EMK121MFF2) használatával lehetséges a Typ2 csatlakozóval ellátott töltőállomással olyan gépjármű töltése, mely Typ1-es csatlakozóval rendelkezik. Amennyiben a csatlakozási teljesítmény a telepítési helyen nem elegendő a maximális töltési teljesítményhez, akkor kisebb teljesítményű töltőállomás használható. Kivitel Gépjármű csatlakozó Typ 1 Typ 2 Typ 2 Typ 2 Csatlakozási teljesítmény 1 fáz. 3,7kW 1 fáz. 3,7kW 3 fáz. 11kW 3 fáz. 22kW i-charge Home 3,7 kw 230V/16A EMHOM1211 EMHOM kw 400V/16A - EMHOM2232P ➊ EMHOM2232P 22 kw 400V/32A - EMHOM2363P ➊ EMHOM2363P EMHOM2363P i-charge Home Eco 3,7 kw 230V/16A EMHOM411 ➋ EMHOM kw 400V/16A EMHOM413B ➋ EMHOM413B ➊ EMHOM413B 22 kw 400V/32A EMHOM416B ➋ EMHOM416B ➊ EMHOM416B EMHOM416B i-charge Public 11 kw 400V/16A EMPUB023 ➋ EMPUB023 ➊ EMPUB kw 400V/32A EMPUB026 ➋ EMPUB027 ➋ EMPUB026 ➊ EMPUB027 ➊ EMPUB026 EMPUB027 EMPUB026 EMPUB029B Mobil töltőegység 3,7 kw 230V/16A CC100A* EMNK516 CC100A* EMNK516 ➊ EMNK532 ➊ *CC100A csere töltőkábel külön kérésre 11 kw 400V/16A - EMNK516 ➊ EMNK516 EMNK532 ➊ 22 kw 400V/32A - EMNK532 ➊ EMNK532 EMNK532
