1 Adatáttöltés Infocam rendszerből Topobase térinformatikai rendszerbe a Fővárosi Földhivatalnál Bagyóné Lovass Orsolya Szakdolgozat védés

2 Topobase rendszer bevezetésének okai Infocam elavult Fejlesztéseket leállították 2002-ben Adatbázis kezelő rendszer Oracle 7.3 SUN Sparc munkaállomások gyártása megszűnt Az alkalmazás újabb hardveren nem volt installálható Linux Operációs rendszer és a térinformatikai rendszer elavult Az új rendszer környezet: Windows XP Operációs rendszer, ORACLE 10G adatbázis-kezelő, AutoDesk 3D Hálózatos licence, TOPOBASE

3 SUN Sparc munkaállomások gyártása megszűnt Az alkalmazás újabb hardveren nem volt installálható Linux

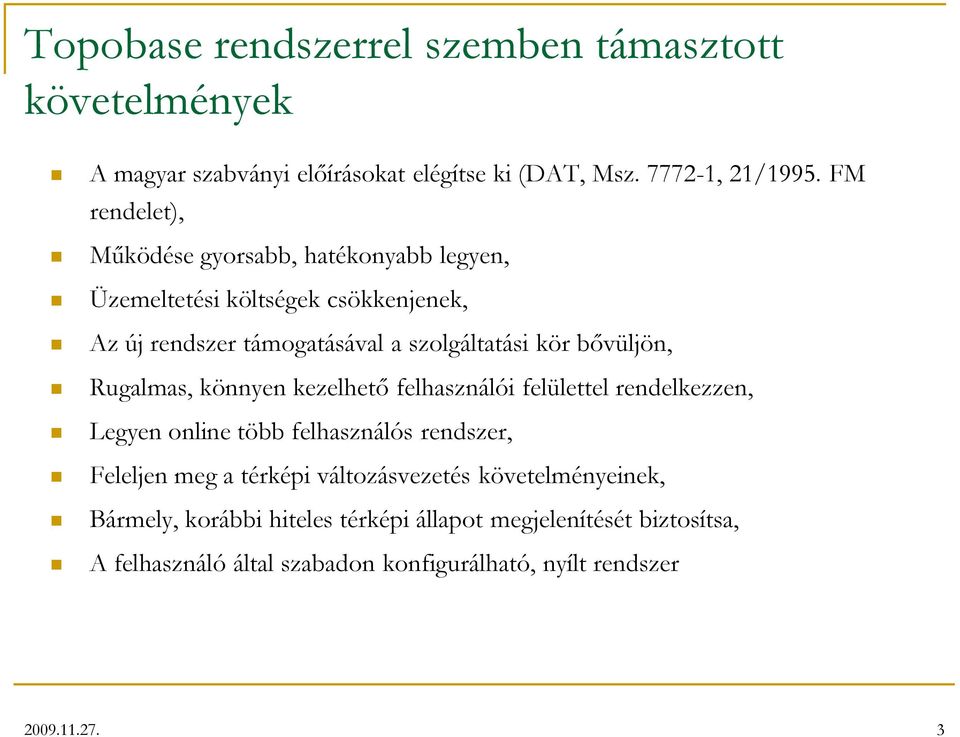

3 Topobase rendszerrel szemben támasztott követelmények A magyar szabványi előírásokat elégítse ki (DAT, Msz , 21/1995. FM rendelet), Működése gyorsabb, hatékonyabb legyen, Üzemeltetési költségek csökkenjenek, Az új rendszer támogatásával a szolgáltatási kör bővüljön, Rugalmas, könnyen kezelhető felhasználói felülettel rendelkezzen, Legyen online több felhasználós rendszer, Feleljen meg a térképi változásvezetés követelményeinek, Bármely, korábbi hiteles térképi állapot megjelenítését biztosítsa, A felhasználó által szabadon konfigurálható, nyílt rendszer

bővüljön, Rugalmas, könnyen kezelhető felhasználói felülettel rendelkezzen, Legyen online több felhasználós rendszer, Feleljen meg a térképi

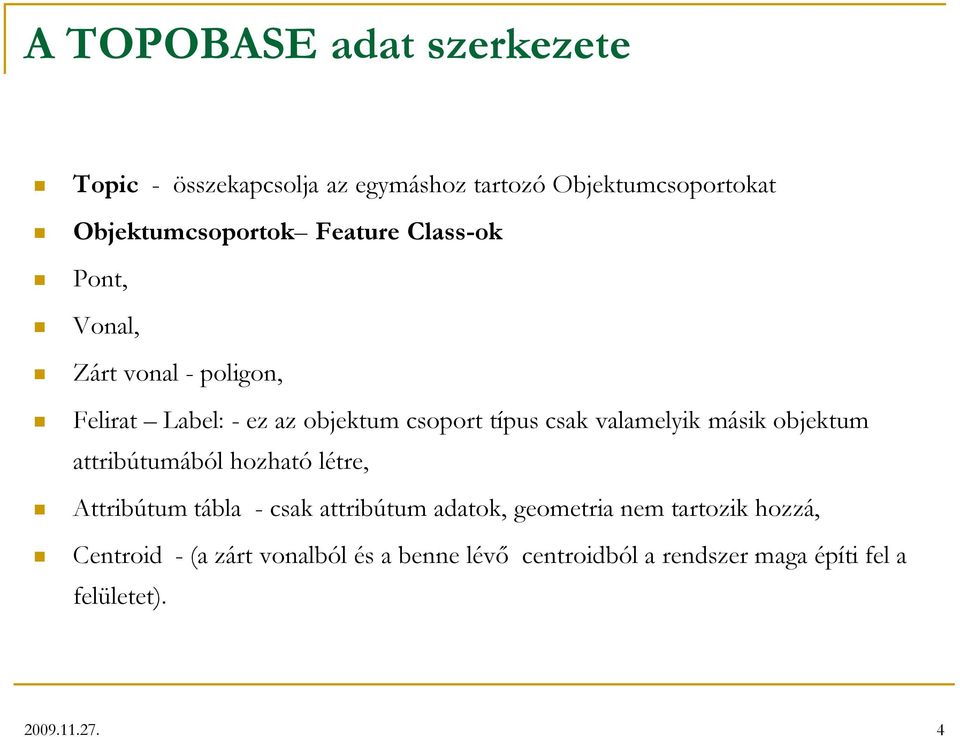

4 A TOPOBASE adat szerkezete Topic - összekapcsolja az egymáshoz tartozó Objektumcsoportokat Objektumcsoportok Feature Class-ok Pont, Vonal, Zárt vonal - poligon, Felirat Label: - ez az objektum csoport típus csak valamelyik másik objektum attribútumából hozható létre, Attribútum tábla - csak attribútum adatok, geometria nem tartozik hozzá, Centroid - (a zárt vonalból és a benne lévő centroidból a rendszer maga építi fel a felületet)

valamelyik másik objektum attribútumából hozható létre, Attribútum tábla - csak attribútum adatok, geometria nem

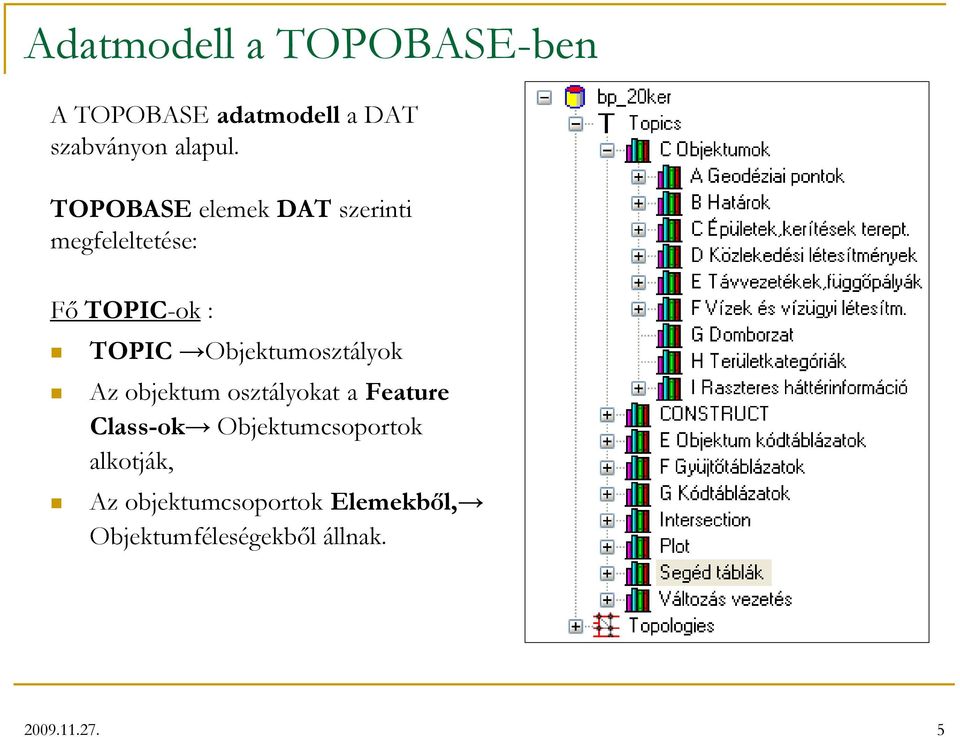

5 Adatmodell a TOPOBASE-ben A TOPOBASE adatmodell a DAT szabványon alapul. TOPOBASE elemek DAT szerinti megfeleltetése: Fő TOPIC-ok : TOPIC Objektumosztályok Az objektum osztályokat a Feature Class-ok Objektumcsoportok alkotják, Az objektumcsoportok Elemekből, Objektumféleségekből állnak

Objektumosztályok Az objektum osztályokat a Feature Class-ok

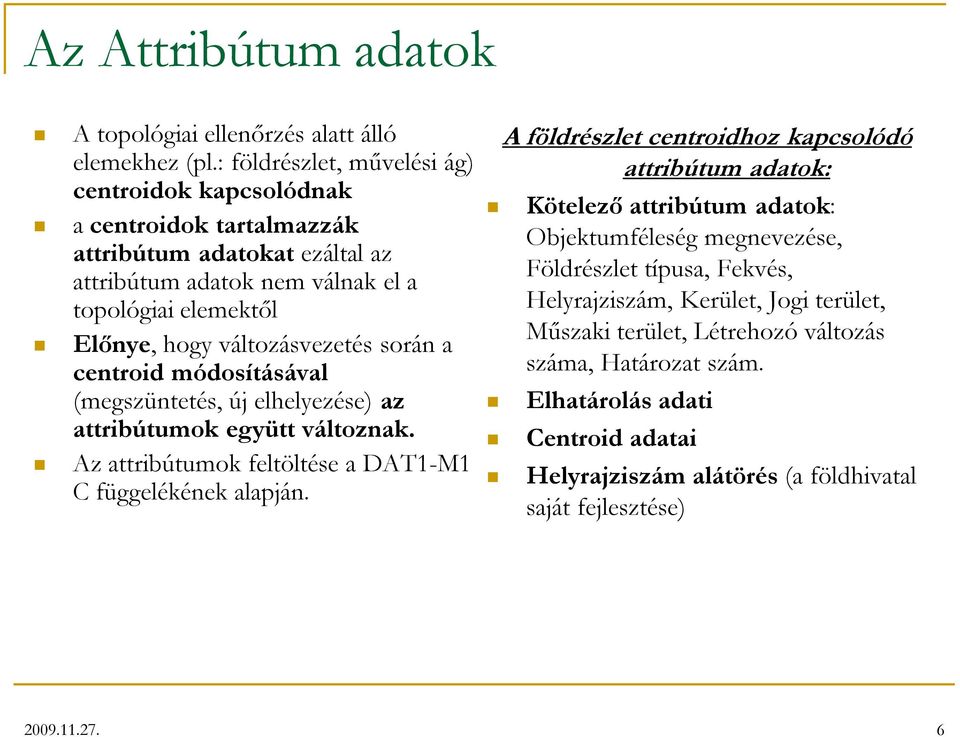

6 Az Attribútum adatok A topológiai ellenőrzés alatt álló elemekhez (pl.: földrészlet, művelési ág) centroidok kapcsolódnak a centroidok tartalmazzák attribútum adatokat ezáltal az attribútum adatok nem válnak el a topológiai elemektől Előnye, hogy változásvezetés során a centroid módosításával (megszüntetés, új elhelyezése) az attribútumok együtt változnak. Az attribútumok feltöltése a DAT1-M1 C függelékének alapján. A földrészlet centroidhoz kapcsolódó attribútum adatok: Kötelező attribútum adatok: Objektumféleség megnevezése, Földrészlet típusa, Fekvés, Helyrajziszám, Kerület, Jogi terület, Műszaki terület, Létrehozó változás száma, Határozat szám. Elhatárolás adati Centroid adatai Helyrajziszám alátörés (a földhivatal saját fejlesztése)

változásvezetés során a centroid módosításával (megszüntetés, új elhelyezése) az attribútumok együtt változnak. Az attribútumok feltöltése a DAT1-M1 C függelékének alapján.

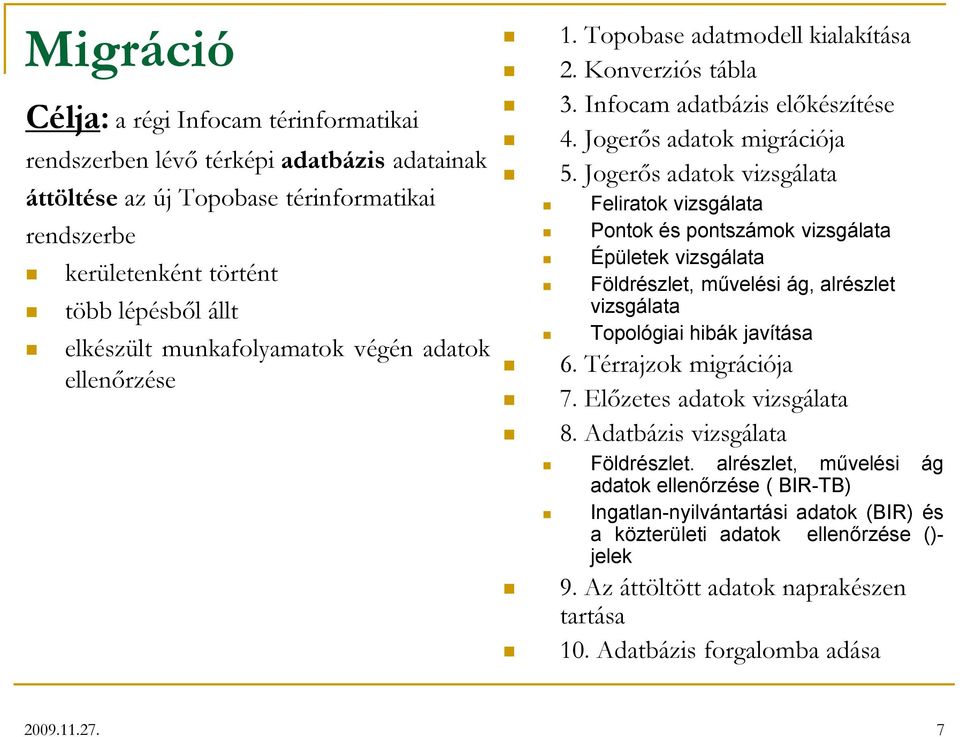

7 Migráció Célja: a régi Infocam térinformatikai rendszerben lévő térképi adatbázis adatainak áttöltése az új Topobase térinformatikai rendszerbe kerületenként történt több lépésből állt elkészült munkafolyamatok végén adatok ellenőrzése 1. Topobase adatmodell kialakítása 2. Konverziós tábla 3. Infocam adatbázis előkészítése 4. Jogerős adatok migrációja 5. Jogerős adatok vizsgálata Feliratok vizsgálata Pontok és pontszámok vizsgálata Épületek vizsgálata Földrészlet, művelési ág, alrészlet vizsgálata Topológiai hibák javítása 6. Térrajzok migrációja 7. Előzetes adatok vizsgálata 8. Adatbázis vizsgálata Földrészlet. alrészlet, művelési ág adatok ellenőrzése ( BIR-TB) Ingatlan-nyilvántartási adatok (BIR) és a közterületi adatok ellenőrzése ()- jelek 9. Az áttöltött adatok naprakészen tartása 10. Adatbázis forgalomba adása

Jogerős adatok vizsgálata Feliratok vizsgálata Pontok és pontszámok vizsgálata Épületek vizsgálata Földrészlet, művelési ág, alrészlet vizsgálata Topológiai hibák javítása 6. Térrajzok migrációja 7.

8 Térrajzok naprakészen tartása A Térrajzokat taralmi szempontból megkülönböztetjük a szerint, hogy a Változás földrészlet határ-vonalában, művelési ágában, alrészletében (esetleg mind a háromban egyszerre) jön létre. Térrajz típusú változást, ha csak földrészletet érint a változás. M_A_Térrajz típusú változást, ha a földrészleten kívül művelési ágat (alosztályt), illetve alrészlet változást is okoz a vázrajz. Művelési_ág típusú változást, ha a művelési ág (alosztály) foltnak a határvonala és az attribútuma változik. Alrészlet típusú változást, ha az alrészletnek a határvonala és az attribútuma változik. Térrajz bedolgozás lépései: 1. Rajz generálása 2. Új változás megnyitását 3. Új elemek bedolgozása, megszűnők határvonalak törlése 4. Centroidok rendezését 5. Birtokhatárpontok jelkulcsozása 6. Topológia ellenőrzés 7. Változás előzetessé tétele 8. Változás jogerőssé tétele

M_A_Térrajz típusú változást, ha a földrészleten kívül művelési ágat (alosztályt), illetve alrészlet változást is okoz a vázrajz.

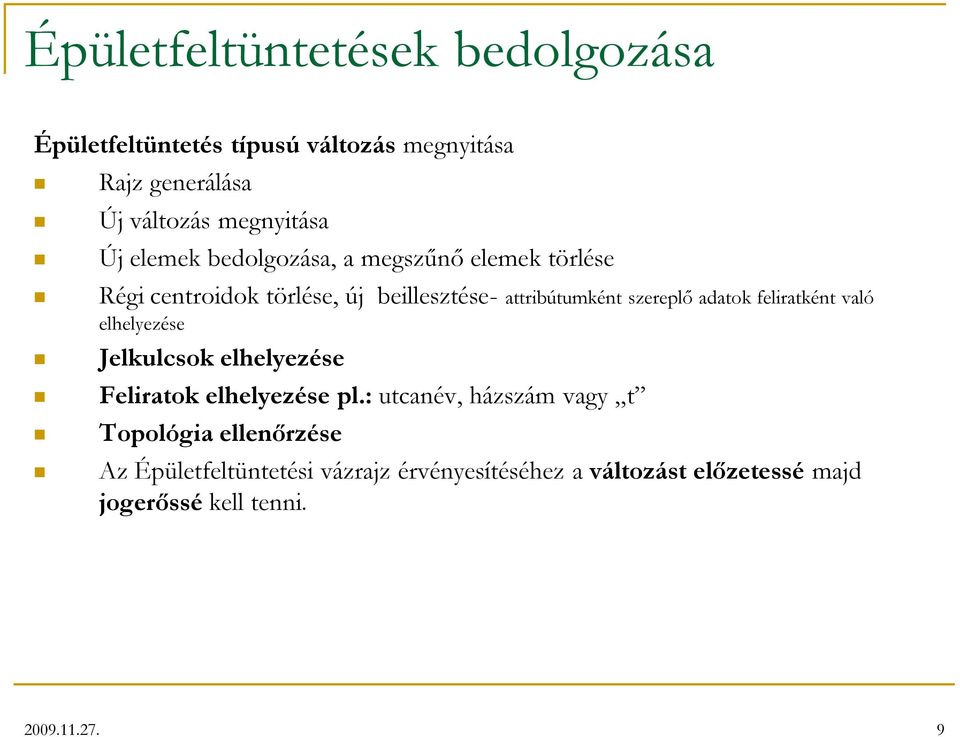

9 Épületfeltüntetések bedolgozása Épületfeltüntetés típusú változás megnyitása Rajz generálása Új változás megnyitása Új elemek bedolgozása, a megszűnő elemek törlése Régi centroidok törlése, új beillesztése- attribútumként szereplő adatok feliratként való elhelyezése Jelkulcsok elhelyezése Feliratok elhelyezése pl.: utcanév, házszám vagy t Topológia ellenőrzése Az Épületfeltüntetési vázrajz érvényesítéséhez a változást előzetessé majd jogerőssé kell tenni

feliratként való elhelyezése Jelkulcsok elhelyezése Feliratok elhelyezése pl.

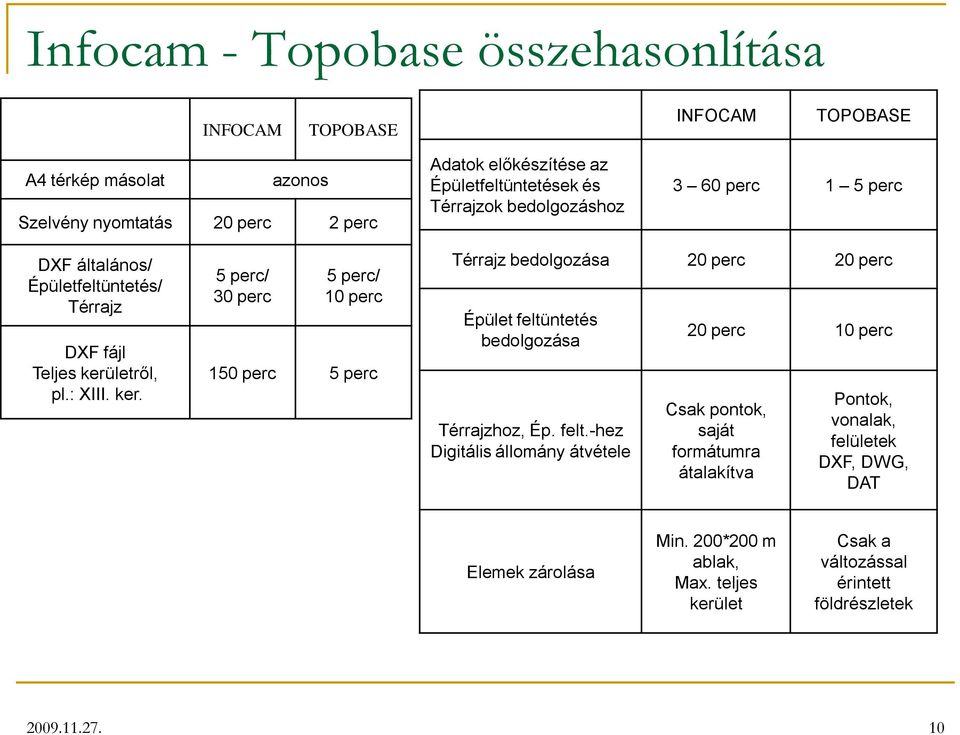

10 Infocam - Topobase összehasonlítása INFOCAM TOPOBASE INFOCAM TOPOBASE A4 térkép másolat azonos Szelvény nyomtatás 20 perc 2 perc Adatok előkészítése az Épületfeltüntetések és Térrajzok bedolgozáshoz 3 60 perc 1 5 perc DXF általános/ Épületfeltüntetés/ Térrajz DXF fájl Teljes kerületről, pl.: XIII. ker. 5 perc/ 30 perc 5 perc/ 10 perc 150 perc 5 perc Térrajz bedolgozása 20 perc 20 perc Épület feltüntetés bedolgozása Térrajzhoz, Ép. felt.-hez Digitális állomány átvétele 20 perc 10 perc Csak pontok, saját formátumra átalakítva Pontok, vonalak, felületek DXF, DWG, DAT Elemek zárolása Min. 200*200 m ablak, Max. teljes kerület Csak a változással érintett földrészletek

letről, pl.: XIII. ker. 5 perc/ 30 perc 5 perc/ 10 perc 150 perc 5 perc Térrajz bedolgozása 20 perc 20 perc Épület feltü

11 Köszönöm a figyelmet!
