AltiPlex R. Felső csatlakozású, kompakt légkezelőgép forgódobos hővisszanyerővel és beépített automatikával

Átírás

1 AltiPlex R Felső csatlakozású, kompakt légkezelőgép forgódobos hővisszanyerővel és beépített automatikával

2 Tartalom Termékjellemzők....5 DUAL kilincs/zsanér zárszerkezet...6 EasyLink...7 Felszereltség....8 CA-Plex automatika SUM átfogó szabályozó és felügyeleti web-szerver AltiPlex műszaki jellemzők AltiPlex 12-R AltiPlex 17-R AltiPlex 25-R AltiPlex 35-R AltiPlex 50-R AltiPlex 72-R Airvent cégközpont és gyártóüzem - Kecskemét

3 Airvent Cégünk az Airvent Zrt. egy 1990-ben alakult családi vállalkozás, amely egy összesen 365 főt foglalkoztató európai vállalatcsoport tagja. A cégcsoport tulajdonosai magyar, svéd és dán magánszemélyek, további tagjai a svédországi Klimatbyrån AB és a 2014-ben csatlakozott dán Netavent A/S. A svéd és a dán érdekeltségeinket is figyelembe véve több, mint 40 éves tapasztalatunk van klíma- és légtechnikai termékek fejlesztésében, gyártásában és értékesítésében. Elkötelezettek vagyunk olyan, a környezet szempontjából is fenntartható technológiák és megoldások mellett, melyek energiahatékonyan biztosítják az egészséges és kellemes belső klímát a lakossági-, kereskedelmi-, ipari-, és különböző rendeltetésű középületekben. Cégközpontunk és gyártóüzemünk Kecskeméten található, telephelyekkel Budapesten, Debrecenben és Szombathelyen vagyunk jelen Magyarországon.

4

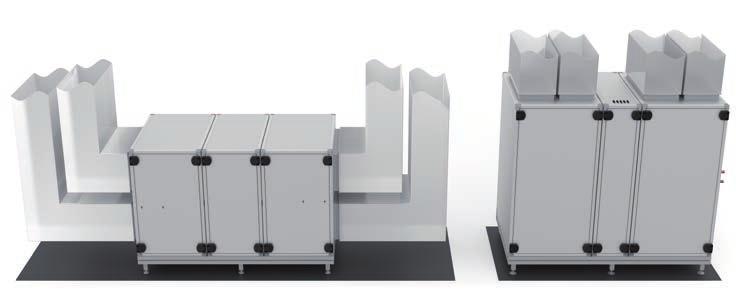

5 AltiPlex R Névleges légszállítás m 3 /h Panelvastagság 40 mm Lakóépületek, irodák, iskolák, áruházak szellőztetésére Alacsony helyigény a felsőcsatlakozású kivitelnek köszönhetően ErP 2018-as előírásoknak megfelel Jó hatásfokú, halk működésű EC ventilátorok Forgódobos hővisszanyerő akár 90%-os hatékonyságú hővisszanyeréssel Alaptartozék az integrált szabályozóautomatika Alapkivitelben F6/F5 jóságfokú szűrőkkel Időtálló, belső és külső panelburkolat alucink 185 acéllemezből (C4-es korróziós osztály besorolású) Alacsony üzemeltetési költség az energiahatékony működés eredményeképpen Épületfelügyeleti rendszerhez közvetlenül is csatlakoztatható Modbus RTU vagy TCP-vel Könnyen, gyorsan telepíthető és üzembehelyezhető ErP Ready Airvent 2018 Termékjellemzők Az AltiPlex R légkezelők felső csatlakozású, magas hatásfokú forgódobos hővisszanyerőt tartalmazó, EC ventilátorokkal szerelt kompakt berendezések, melyek automatikusan és hatékonyan biztosítják lakóépületekben, irodákban, iskolákban, üzletekben vagy egyéb középületekben a megfelelő beltéri klímát. Az AltiPlex-et úgy terveztük, hogy a karbantartó munkálatok könnyen elvégezhetők legyenek, valamint a beüzemelés olyan helyen is könnyen kivitelezhető legyen, ahol korlátozott a rendelkezésre álló hely, ezzel értékes négyzetmétereket spórolva. A fix alkotóelemek EC ventilátorok, F6/F5 jóságfokú szűrők, a magas hatásfokú hővisszanyerő, valamint a szabályozó automatika - mellett vizes fűtőkalorifer, vizes- vagy DX hűtőkalorifer is elhelyezhető a készüléken belül. Egyéb tartozékokat (pl.: elektromos fűtőelem, hangcsillapító) a légcsatornahálózatba kell beépíteni (a 12/17/25/35 méretek esetén elektromos fűtő a légkezelőbe is beépíthető). Az AltiPlex R beüzemelése az Airvent által fejlesztett, új generációs, teljesen integrált CA-Plex szabályozó automatikának köszönhetően egyszerűen elvégezhető. Az érintőképernyős kezelőpanelen a felhasználó alapadatokhoz, valamint többféle beállítási módhoz fér hozzá, mellyel a rendszer finomhangolása végezhető el, ezzel biztosítva a légkezelő energiahatékony működését egész évben. Felhasznált anyagok A légkezelő burkolatának vázszerkezete saját fejlesztésű eloxált alumínium profilból készül. A keretprofilok felületkezelt porfestett alumínium sarokelemekkel vannak egymáshoz rögzítve. A panelszerkezet vastagsága 40 mm, anyaga üveggyapot szigeteléssel ellátott AZ (alucink) bevonatú acéllemez. A panel kialakításának köszönhetően a termék T3 hőátviteli, TB3 hőhíd besorolású az EN 1886:2007 szabvány szerint. A belső elválasztó elemek szintén alucink bevonatú acéllemezből készülnek. A ventilátor járókereke műanyag kompozitból készül. A kiváló minőségű felhasznált alapanyagok biztosítják a termék hosszú élettartamát, és alacsony karbantartási igényét. Légszállítási tartomány Névleges légmennyiség m 3 /h ( l/s), légszállítási diagramokat lásd a oldalakon.

6 DUAL kilincs/zsanér zárszerkezet A kezelőajtók kettős működésű DUAL kilincs/zsanér zárszerkezettel vannak ellátva. Ezzel a szerkezettel az ajtók jobbra és balra is nyithatók, vagy igény szerint le is vehetők, ezzel is megkönnyítve a gép karbantartását, tisztítását. Dual jobbra nyitott kezelőajtó Dual levett kezelőajtó Dual balra nyitott kezelőajtó 6

7 EasyLink Az EasyLink egy forradalmian új, szabadalmaztatott összeszerelési rendszer, melyet a Plex légkezelőgépeinkhez fejlesztettünk ki. Ahogy a neve is elárulja, a rendszer lehetővé teszi a légkezelő modulok könnyű és precíz össze- valamint szétszerelését, kívülről egy hagyományos csavarhúzó segítségével. Az EasyLink rendszer pontosan pozícionálja a modulokat, tartós összekötést biztosít és megakadályozza a szivárgást. 7

8 Felszereltség Alaptartozékok 1 Forgódobos hővisszanyerő A forgódob két együtt felcsévélt alumínium fóliaszalagból készül, ahol az egyik fólia sík, a másik hullámosított. Ez a kialakítás sok kis csatornát hoz létre, amelyeken a levegő közel lamináris áramlással halad keresztül, ezért a nyomásesés alacsony, és kicsi az esélye a por és egyéb szennyeződések lerakódásának is. A forgódobot egy elektronikus fordulatszám-szabályozóval felszerelt motor hajtja. A forgódob kerületén illetve a befúvott és az elszívott levegő elválasztásánál a légszivárgás ellen hatásosan működő kefetömítések találhatók. Ahogy a dob forog, a csatornáin friss- illetve elszívott levegő halad át. Opcióként higroszkópikus kivitelben is rendelhető. A friss befúvott és a szennyezett elszívott levegő keveredését segít elkerülni a tisztítószektor, amely frisslevegővel öblíti át a forgódob csatornáit, mielőtt az elszívott levegő oldalról átfordulnak a befúvott levegő oldalra. A tisztító szektor korrekt működése feltételezi, hogy az elszívott levegő oldal nyomása a hővisszanyerő elem után megegyezik a frisslevegő oldalnak a hővisszanyerő utáni nyomásával. Ha szükséges, szabályozózsalu használható a megfelelő nyomásarány eléréséhez. 2 EC ventilátorok Az AltiPlex légkezelőinket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek megfelelnek az EU-ban bevezetett 2018-as ErP előírásoknak. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Az energiahatékony alapbeállítás mellett a CA-Plex automatika lehetővé teszi, hogy a ventilátorok fordulatszámát egyedileg szabályozzuk: választhatunk alacsony, normál, kényszerített és egyedi beállítású intenzitások közül Automatika Az AltiPlex légkezelőgépek hatékony működtetését az új generációs CA-Plex szabályozóegység teszi lehetővé. A szabályozóegység külső érintőképernyős kijelzővel rendelkezik, melynek segítségével könnyedén konfigurálható és egyben ellenőrizhető is a légkezelőgép működése. A CA-Plexnek köszönhetően egyszerűen programozható az időzítés, a ventilátorok fordulatszáma, a nyomás, a hőmérséklet, a páratartalom és a hővisszanyerés, továbbá hozzáférhetők az üzemeltetési adatok, beállított és tényleges mért értékek. Leírást a további funkciókról és üzemeltetési módokról a CA-Plex használati utasításában talál. 1 4 Szűrők Az AltiPlex légkezelőgépek befúvó ága egy darab F6 minőségű táskás szűrővel, az elszívó ága egy F5 minősítésű panelszűrővel van felszerelve. A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak, ezenkívül megóvja a hővisszanyerőt és a kalorifereket az eltömődéstől. A szűrés és a portárolás hatékonysága a szűrő típusától függően széles határok között mozoghat. A szűrőket rendszeresen kell ellenőrizni és cserélni az elszennyeződés minimalizálása és ez által a rendszer teljesítőképességének megőrzése érdekében. A CA-Plex vezérlőrendszer részét képzik a nyomásérzékelők, melyek a szűrőkön átáramló levegő nyomásesését mérik. 8

9 Opcionális tartozékok Vizes hűtőkalorifer Az AltiPlex légkezelogépek opcionális tartozéka a beépített vizes hűtőkalorifer, amely hideg vizet, mint hűtőközeget használva segít a megfelelő hőmérsékletre hűteni a befújt frisslevegőt. Vizes hűtő hőcserélő (vörösréz csőkígyó alumínium lamellákkal), szabványos külső menetes csonk kivezetéssel és légtelenítő valamint leeresztő szeleppel rendelkezik. A hűtőkaloriferek kifolyó csonkkal ellátott rozsdamentes csepptálcával készülnek. A csepptálca könnyen eltávolítható tisztításhoz és karbantartáshoz. Vizes fűtőkalorifer Az AltiPlex légkezelőgépek opcionális tartozéka a vizes fűtőkalorifer, amely meleg vizet, mint fűtőközeget használva segít a megfelelő hőmérsékletre fűteni a befújt frisslevegőt. Vizes fűtő hőcserélő (vörösréz csőkígyó alumínium lamellákkal), szabványos külső menetes csonk kivezetéssel és légtelenítő valamint leeresztő szeleppel rendelkezik. Alacsony külső hőmérsékletnél fennáll a kalorifer elfagyásának veszélye. A kalorifer visszatérő ágába szerelt hőmérsékletérzékelő alacsony hőmérséklet esetén jelet küld a központi automatikának, amely vagy lezárja a fagyvédelmi zsalukat, és leállítja a ventilátorokat, vagy kényszerített indítást hajt végre a melegvíz szivattyún, ezzel megvédve a légkezelőgépet az eljegesedéstől. 2 Direkt elpárologtatós hűtő- és fűtőkalorifer Reverzibilis DX hőcserélő (vörösréz csőkígyó alumínium lamellákkal) egység R134a, R404a, R407c, R410a hűtőközeggel való működtetésre. Elektromos fűtőelem A fűtőszálak anyaga rozsdamentes acél. IP43 védettségi osztályú, automata túlhevülés-védelemmel van ellátva. Beépített hőmérsékletszabályozóval és ON/OFF kapcsolóval biztosítja a kívánt léghőmérsékletet. (2x400V) Fagyvédelmi zsalu Kisebb gépméretek esetén kör keresztmetszetű légtömör pillangószelep, nagyobb gépméretek esetén négyszög keresztmetszetű szabályozó zsalu alkalmazható fagyvédelem céljából. A zsalu 24 V-os és 230 V-os, illetve nyit-zár, folyamatos mozgatású és rugóvisszatérítéses motorral rendelhető. A motor a hengerpalást síkjából ki van emelve, így a palást akár 50 mm vastag anyaggal hőszigetelhető. Rezgéstompító A ventilátor forgómozgásából adódó rezgések légcsatornába való tovább terjedését légtömör rezgéstompító légcsatorna bilincsekkel tudjuk megakadályozni. 9

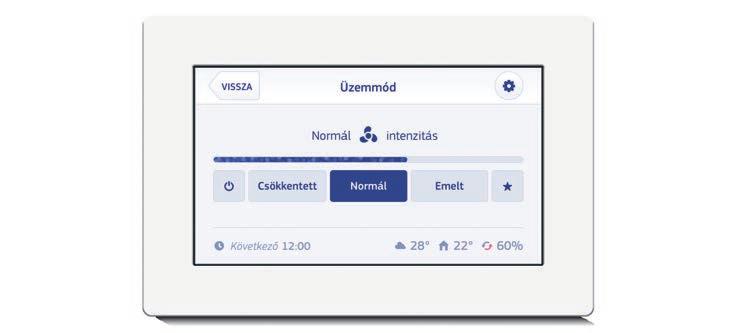

10 CA-Plex automatika Az AltiPlex légkezelőgépek hatékony működtetését az új generációs CA-Plex érintőképernyős szabályozó egysége teszi lehetővé. A hővisszanyerő egységgel jelentős mennyiségű fűtő és hűtő energiát takaríthatunk meg. A levegő mennyisége mind a befúvási, mind pedig az elszívási oldalon mérhető, és könnyen beállítható. A szabályozó egység külső LCD kijelzővel rendelkezik, melynek segítségével könnyedén konfigurálható és egyben ellenőrizhető is a légkezelőgép működése. Az AltiPlex vezérlőegység más külső egységek (hűtőgerendák, hőszivattyú, stb.) irányítására is alkalmas. Az automatika Modbus, BACnet, vagy LON épületfelügyeleti rendszerekhez is csatlakoztatható. A helyi vezérlő mellett az internetes felületen lehetőség van a valamennyi üzemelési adat rögzítésére valamint statisztikák lekérdezésére. A CA-Plex automata vezérlőegység szerves része az Airvent magasfokú A+ automatizálási rendszerének, melynek alkalmazása jelentős energiamegtakarítást eredményezhet épületünkben. Az opcionális tartozékok szabályozása (hűtő/fűtő/ fagyvédelmi zsalu) szintén integrálható a CA-Plex vezérlőegységbe. Automata vezérlés A CA-Plex vezérlőegység intelligens programozható időzítővel van felszerelve. Az általános (hétköznap-hétvége) programok mellett egyedi beállítások (vakáció) is alkalmazhatók. Üzembe helyezés A CA-Plex automatikával rendelkező AltiPlex légkezelő elektromos beüzemelése rendkívül egyszerű. A villamos betáplálást közvetlenül a légkezelőn elhelyezett főkapcsolóba kell bekötni. A kapcsolódó perifériák a CA-Plex automatika egység megfelelő sorkapcsaihoz kapcsolódnak. Igényalapú szellőztetés A standby üzemmódban lévő AltiPlex szellőztetőgép automatikusan bekapcsol, amennyiben a vezérlőegység úgy határoz, hogy a helyiségben éppen szellőztetésre van szükség. Négyféle személyre szabott igény alapú üzemet állíthatunk be a szellőztetőgépen, melyek egymástól függetlenül konfigurálhatók. Az Airvent által kifejlesztett WAVe funkció lehetővé teszi az automatikus szakaszos szellőztetést standby üzemmódban is. Külső jelenlétérzékelővel összekapcsolva, a szellőztetőgép mozgás hatására standby üzemmódból kilép, és bekapcsol egy meghatározott időintervallumra. A helyiségekben elhelyezett légnedvesség vagy levegőminőség érzékelőkkel vezérelhetők az opcionálisan felszerelt hűtők/fűtők is. Alapértelmezett szabályozási konfiguráció Beépített szabályozó egység külső kijelzővel Befúvott levegő hőmérséklet szabályozás Kézi fordulatszám állítás kétfokozatú üzemben Befúvott/elszívott/frisslevegő hőérzékelők Forgódobos hővisszanyerő fordulatszám szabályozással, forgásérzékelővel Friss és kidobott levegő oldali rugós visszatérítésű zsalumozgató motorok Szűrő elpiszkolódás figyelés Tűzvédelmi bemenet Külső leállítás bemenet Gyűjtött hiba kimenet 10

11 Üzemeltetés A légkezelőgép manuális és automata üzemmódokkal rendelkezik, manuális üzemmód esetén a kiválasztott beállítások szerint folyamatosan üzemel. Automata módban a programozható kapcsolóóra segítségével állítható be a légkezelőgép szakaszos működése. Hibakezelés A hibakezelés a légkezelőhöz csatlakoztatott külső kijelző segítségével valósul meg. A kijelzőn megjelenő üzenet értesíti a felhasználót az aktuálisan fennálló hibáról és ezen keresztül van lehetőség a hibák nyugtázására is Tűzvédelem A szabályozó lehetővé teszi a gép tűzvédelmi rendszerbe integrálását feszültségmentes kontaktuson keresztül. Tűzvédelmi riasztás esetén a légkezelőgép alapértelmezett beállítások szerint leáll. AltiPlex opcionális elemekhez tartozó szabályozási funkciók Melegvizes fűtőkalorifer A fűtőteljesítmény 0-10 V szelepmozgató vezérlőjellel szabályozható. Alacsony külső hőmérsékletnél fennáll a kalorifer elfagyásának veszélye. A kalorifer visszatérő ágába szerelt hőmérsékletérzékelő alacsony hőmérséklet esetén (< 7 C) jelet küld a központi automatikának, amely vagy lezárja a fagyvédelmi zsalukat, és leállítja a ventilátorokat, vagy kényszerített indítást hajt végre a melegvíz szivattyún, ezzel megvédve a légkezelőgépet az eljegesedéstől Elektromos fűtőelem A fűtőelem szabályozását egy integrált teljesítményvezérlő egység végzi, beépített hővédelemmel. Az erősáramú betáplálás kiépítése nem része az automatikának. Vizes hűtőkalorifer A hűtőteljesítmény 0-10 V szelepmozgató vezérlőjellel szabályozható, folyadékhűtő indítójel opcióval. DX hűtőkalorifer, hűtőgép Hűtési igénynek megfelelően szabályozható teljesítmény nyit/ zár vagy folytonos szelepmozgató vezérlőjellel. Analóg 0-10 V hűtőgép indítójel opcióval. Keringető szivattyúk A vízköri szivattyúk szabályozása az aktuális hűtési és fűtési igények szerint történik. A rendszeres szivattyúindításról az automatika gondoskodik, mellyel elkerülhető a rendszer meghibásodása. Opcionálisan rendelhető szabályozási funkciók Hőmérséklet szabályozási lehetőségek Elszívott levegő hőmérsékletszabályozás Külső hőmérséklet kompenzált hőmérsékletszabályozás Ventilátor/légmennyiség szabályozási lehetőségek Befúvott levegőnyomás szabályozás kiegyenlített elszívással Elszívott levegőnyomás szabályozás kiegyenlített befúvással Befúvó és elszívó oldali független nyomásszabályozás Befúvó és elszívó oldali független légmennyiségszabályozás Kiegészítő szabályozási lehetőségek Páratartalom szabályozás 0-10 V analóg vezérlő bemenettel rendelkező gőzős nedvesítővel és hűtve szárítással Igény szerinti szellőztetés szén-dioxid szint alapján légmennyiség szabályozással Igény szerinti szellőztetés külső légállapot alapján Opcionális épületfelügyeleti lehetőségek Az AltiPlex légkezelőgép automatika opcionálisan többféle felügyeleti rendszerhez is csatlakoztatható: Modbus RTU; Modbus TCP/IP; BACnet/IP; LON Az Ethernet kapcsolatokkal az épületfelügyelet rendszerben integrált Web szerver segítségével egyszerű Internet alapú elérés is lehetséges. Az épületfelügyeleti rendszer nélkül is lehetőség van az alap üzemelés felügyeletére. 11

12 AltiPlex automatika alapértelmezett szabályozási séma ST2 FF GT2 GT6 ST1 GT3 GP2 GT1 Helyiség TF TF Befúvó ventilátor FF Elszívó ventilátor HRC Forgódobos hővisszanyerő vezérlő GT1 Befúvott levegő hőmérséklet érzékelő GP1 HRC GT2 Elszívott levegő hőmérséklet érzékelő GT3 Frisslevegő hőmérséklet érzékelő ST1 Zsalumozgató, frisslevegő ST2 Zsalumozgató, elszívott levegő GP1 Nyomáskapcsoló, szűrő monitor GP2 Nyomáskapcsoló, szűrő monitor AltiPlex automatika komplett szabályozási séma ST2 FF CO2 GT2 GT6 ST1 GT3 GP4 Fűtés GP2 Hűtés GP3 GP5 GT1 Helyiség GP1 HRC GT4 TF TF Befúvó ventilátor FF Elszívó ventilátor HRC Forgódobos hővisszanyerő vezérlő GT1 Befúvott levegő hőmérséklet érzékelő GT2 Elszívott levegő hőmérséklet érzékelő GT3 Frisslevegő hőmérséklet érzékelő GT4 Kontakt fagyvédelmi hőmérséklet érzékelő GT6 Helység hőmérséklet érzékelő CO2 CO2 érzékelő SV1 Szelep, fűtés SV1 Szelepmozgató motor fűtés ST1 Zsalumozgató, frisslevegő GP1 Nyomáskapcsoló, szűrő monitor GP2 Nyomáskapcsoló, szűrő monitor GP3 Nyomástávadó, befúvás [légmennyiség) GP4 Nyomástávadó, befúvás [légmennyiség) GP5 Nyomástávadó, befúvás 12

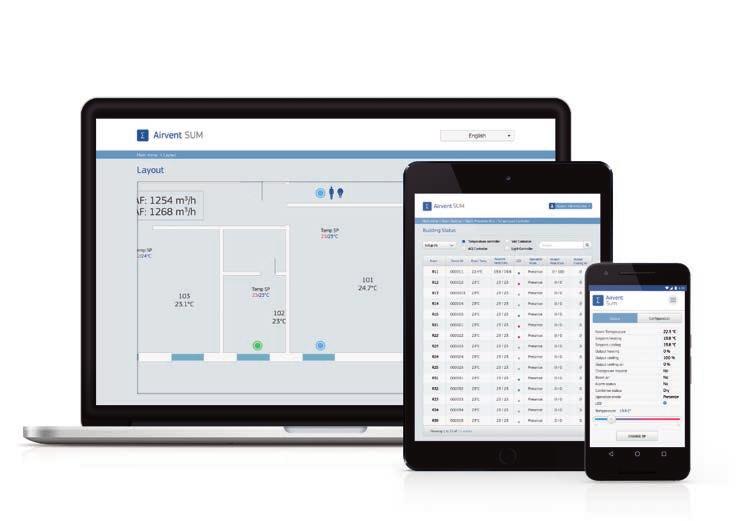

13 SUM átfogó szabályozó és felügyeleti web-szerver Ma a legtöbb új épületet úgy tervezik, hogy elérje a lehető legmagasabb energiabesorolási szintet, melynek évtizedeken keresztül garantálnia kell mind a gazdaságos üzemelést, mind a megfelelő komfortot. Az Airventnél az innovatív és integrált hardver illetve szoftver rendszermegoldások kidolgozásának kiemelt prioritása van a gazdaságosan, igény szerint működő egészséges és kellemes belső klíma biztosítása érdekében. Okos mérnöki megoldások eredményeként az Airvent termékei energiahatékonyak, amely egy automatikus, intelligens és igény alapú rendszerműködtetéssel tovább fokozható. Célunk, hogy biztosítsuk a tökéletes belső klímát a megfelelő helyen és megfelelő időben, amikor pedig egy adott helyiséget nem használnak, csökkentsük a szellőztetés intenzitását. Az Airvent első számú prioritása és célja, hogy gondosan megtervezett, felhasználóbarát, integrált lég-és klímatechnikai rendszer-megoldásokat fejlesszen és szolgáltasson, amelyek automatikusan biztosítanak egészséges, energiatakarékos és kellemes beltéri klímát. Számtalan gazdasági és ökológiai okot lehet felsorolni, melyek miatt csökkenteni kell az épületek energiafelhasználását. Arra is figyelni kell, hogy az energia csökkentése a korábbinál magasabb felhasználói komfort biztosítása mellett valósuljon meg. Egy komplett rendszer optimális működéséhez az önálló energiahatékony termékek önmagukban nem elegendők, a cél eléréséhez egy alaposan átgondolt, jól megtervezett szabályozóautomatika rendszer alkalmazása is szükséges. A SUM egy átfogó szabályozó és felügyeleti web-szerver az Airvent A+ rendszerén belül. A SUM magasabb szintű felügyeleti központként optimalizálási képességekkel rendelkezik, és naplózza a rendszer minden működési paraméterét és ennek megfelelően automatikusan szabályozza a belső klímát és a szellőztetés intenzitását. A SUM web-es felhasználói felületén keresztül az üzemeltető finombeállításokat végezhet az épület minden egyes helyiségében, zónájában, és azonnali vizuális visszajelzést is ad az épület minden egyes részéről. 13

14 Rendszer felépítés SUM QuickNet przełącznik QuickNet - gépterem 1. emelet 2. emelet 3. emelet QuickNet - 3. emelet QuickNet - 2. emelet QuickNet - 1. emelet A QuickNet hálózati protokollt azért terveztük és alkottuk meg, hogy biztosítsuk a gyors és biztonságos csatlakozást a SUM és a ControlAir egységek között. A vezetékes RS485 hálózaton alapuló QuickNet nyelv hatékony kommunikációt biztosít a rendszeren belül. Egyetlen QuickNet hálózati vonal akár 254 ControlAir egységet is tartalmazhat. A QuickNet hálózatra kapcsolt egységek száma a Switch segítségével korlátlanul bővíthető. 14

15 AltiPlex műszaki jellemzők 12-R 17T-R 25T-R 35T-R 50T-R 72T-R Magasság (mm) Szélesség (mm) Mélység (mm) Panelvastagság (mm) Légoldali csatlakozó (mm) Ø250 Ø x x x x 1200 Súly (kg) Névleges légmennyiség (m 3 /h) Névleges légmennyiség (SFP 1,5 kw) (m 3 /s) 0,28 0,50 0,70 0,98 1,31 1,64 Tápfeszültség (V/50 Hz) x x x x 400 Max áramfelvétel (A) 3,4 3, ,5 5,5 Hővisszanyerési hatásfok* (%) 81,4 79,2 75,9 76,9 76,5 77,6 Megengedett külső nyomásesés (alapgép) (Pa) Integrált vezérlőegység CA-Plex *Referencia légmennyiségnél. Légállapotok: -15 C/90% RH külső ill. 20 C/40% RH belső levegő hőmérséklet. Az AltiPlex légkezelőinkben felhasznált alkatrészek mindegyikét nagy gondossággal választotta ki / tervezte meg a fejlesztői csapatunk, hogy a végeredmény - fenntarthatóság érdekében tett törekvéseinkkel összhangban - egy kiváló minőségű termék legyen. Minden AltiPlex légkezelő gépünket alapos és szigorú ellenőrzéseknek vetjük alá kiszállítás előtt. 12-R 17T-R 25T-R 35T-R 50T-R 72T-R AltiPlex beüzemelési helyigénye Az alábbi illusztráción egy hagyományos légkezelő és egy felső csatlakozású AltiPlex légkezelő helyigényét hasonlítottuk össze. Az AltiPlex esetében akár 70%-kal is lecsökkenthető a helyigény, ezzel értékes négyzetmétereket nyerve. Hagyományos csatlakozás AltiPlex csatlakozás 15

16 AltiPlex 12-R Ø250 Ø250 Ø250 Ø250 A B C D 1325 Ø620 EC FAN F5 Vizes kalorifer bekötés Kondenzvíz elvezetés F7 DX EC FAN DX kalorifer bekötés AltiPlex 12-R (jobbos) Felülnézet Oldalnézet Elölnézet Ventilátorok Az AltiPlex 12-R légkezelőnket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek megfelelnek az EU-ban bevezetett 2018-as ErP előírásoknak is. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Technikai adatok EC 250 Méret 250 Tápfeszültség 230 V/50 Hz Max. fordulatszám 3600 rpm Motorteljesítmény 780 W Max. áramfelvétel 4 A Megengedett külső nyomásesés (Pa) a szűrő javasolt végellenállásánál Gépkonstrukció AltiPlex 12-R alapgép *Kezelt légmenynyiség m 3 /h befúvó ág (1) elszívó ág (2) AltiPlex 12-R alapgép + vizes fűtő befúvó ág (3) AltiPlex 12-R alapgép + vizes hűtő befúvó ág (4) AltiPlex 12-R alapgép + vizes fűtő + vizes hűtő befúvó ág (5) AltiPlex 12-R alapgép + vizes fűtő + DX hűtő befúvó ág befúvó ág (6) AltiPlex 12-R alapgép + DX befúvó ág befúvó ág (7) *Megjegyzés: a ventilátor jellemzői a jobb oldali grafikonról olvashatók le AltiPlex 12-R ventilátor jelleggörbe P S (Pa) Q(m 3 /h) Q(l/s) Szűrők A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak. A légkezelő hatékony működésének és teljesítményének megőrzése érdekében a szűrőket rendszeresen ellenőrizni és cserélni kell. 300 mm Táskás szűrő - befúvó oldal Szűrő adatok Befúvó oldal Elszívó oldal 642 mm Öntartó betétes Z-szűrő - elszívó oldal 350 mm Szűrő típusa Táskás szűrő Öntartó betétes Z-szűrő A szűrő keretmérete 642 x 300 x 350 mm 642 x 300 x 98 mm Szűrőminőség F6 F5 300 mm Táskahossz 350 mm 98 mm A szűrő induló ellenállása 27 Pa 36 Pa 642 mm 98 mm A szűrő javasolt végellenállása 127 Pa 136 Pa 16

17 Hővisszanyerés Hővisszanyerési adatok Légszállítás, m 3 /h Hővisszanyerés télen (-15 C/90% RH külső, ill. 20 C/25% RH belső levegőnél) Energiavisszanyerés nyáron (35 C/40% RH külső, ill. 25 C/55% RH belső levegőnél) Hatásfok % 85,1 81,4 77,3 Visszanyert energia kw 9,4 13,4 17 Befújt frisslevegő hőmérséklet C 14,8 13,5 12,1 Páratartalom fűtés nélkül % Hatásfok % 85, ,2 Visszanyert energia kw 2,3 3,4 4,3 Befújt frisslevegő hőmérséklet C 26,5 26,8 27,2 Páratartalom fűtés nélkül % Vizes fűtőkalorifer A vizes fűtőkalorifer teljesítményadatai (a hővisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 80 C Kimenő: 60 C Bemenő: 60 C Kimenő: 45 C Bemenő: 50 C Kimenő: 40 C Fűtőteljesítmény kw 8, ,5 Kilépő levegőhőmérséklet C 45 40,6 37,2 Vízmennyiség l/s 0,1 0,13 0,17 Vízoldali ellenállás kpa 1,38 2,34 3,4 Fűtőteljesítmény kw 4,45 6,13 7,72 Kilépő levegőhőmérséklet C 31,29 28,6 26,4 Vízmennyiség l/s 0,054 0,074 0,093 Vízoldali ellenállás kpa 0,5 0,88 1,32 Fűtőteljesítmény kw 4,37 6,01 7,58 Kilépő levegőhőmérséklet C 31 28,3 26,15 Vízmennyiség l/s 0,11 0,15 0,18 Vízoldali ellenállás kpa 1,68 2,96 4,48 Csatlakozóméret: 3/4 Csatlakozók száma: 2 Vizes hűtőkalorifer A vizes hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 7 C Kimenő: 12 C Csatlakozó méret: 3/4 Csősorok száma: 4 Hűtőteljesítmény kw 5,27 7,12 8,73 Kilépő levegőhőmérséklet C 16,4 17,6 18,52 Vízmennyiség l/s 0,25 0,34 0,42 Vízoldali ellenállás kpa 3,16 5,37 7,72 Direktelpárologtatós hűtőkalorifer A direktelpárologtatós hűtőkalorifer teljesítményadatai (az energiavisszanyerés fegyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Elpárologtatási hőmérséklet 7 C Hűtőteljesítmény kw 4,19 5,35 6,34 Kilépő levegőhőmérséklet Csatlakozóméret: 12/16 Csősorok száma: 3 Méretezett hűtőközeg R407c C 18,3 19,7 20,7 Akusztikai paraméterek 1200 m 3 /h névleges légszállításnál A táblázatban található zajszintek db(a)-ban megadott hangteljesítmény értékek, melyeket a légkezelő be- és kimenő csonkjaiban mértek Befúvó ág belépőcsonkban Befúvó ág kilépőcsonkban Elszívó ág belépőcsonkban Elszívó ág kilépőcsonkban Oktávsáv középfrekvencia (Hz) db(a) 75,5 71,2 67,2 59,1 52,0 51,2 46,5 42,1 62,8 78,7 80,5 80,7 76,9 74,7 70,7 66,1 59,5 79,7 70,7 67,7 67,1 59,2 54,4 52,2 49,1 47,7 62,8 60,3 63,1 76,7 72,1 68,5 64,1 61,1 58,5 74,3 Hangnyomásszint a géptől 3 méterre. 53,7 db(a) 17

18 AltiPlex 17-R Ø315 Ø315 Ø315 Ø A B C D Kondenzvíz elvezetés Ø620 EC FAN F7 F5 DX EC FAN Vizes kalorifer bekötés DX kalorifer bekötés AltiPlex 17-R (jobbos) Felülnézet Oldalnézet Elölnézet Ventilátorok Az AltiPlex 17-R légkezelőnket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek megfelelnek az EU-ban bevezetett 2018-as ErP előírásoknak is. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Technikai adatok EC 250 Méret 250 Tápfeszültség 230 V/50 Hz Max. fordulatszám 3600 rpm Motorteljesítmény 800 W Max. áramfelvétel 3,4 A Megengedett külső nyomásesés (Pa) a szűrő javasolt végellenállásánál Gépkonstrukció AltiPlex 17-R alapgép *Kezelt légmenynyiség m 3 /h elszívó ág (1) befúvó ág (2) AltiPlex 17-R alapgép + vizes fűtő befúvó ág (3) AltiPlex 17-R alapgép + vizes hűtő befúvó ág (4) AltiPlex 17-R alapgép + vizes fűtő + DX befúvó ág befúvó ág (5) AltiPlex 17-R alapgép + vizes hűtő + vizes fűtő befúvó ág (6) AltiPlex 17-R alapgép + DX hűtő befúvó ág befúvó ág (7) *Megjegyzés: a ventilátor jellemzői a jobb oldali grafikonról olvashatók le AltiPlex 17-R ventilátor jelleggörbe P S (Pa) Q(m 3 /h) Q(l/s) 1 Szűrők A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak. A légkezelő hatékony működésének és teljesítményének megőrzése érdekében a szűrőket rendszeresen ellenőrizni és cserélni kell. 330 mm Táskás szűrő - Befúvó oldal Szűrő adatok Befúvó oldal Elszívó oldal 718 mm Öntartó betétes Z-szűrő - elszívó oldal 350 mm Szűrő típusa Táskás szűrő Öntartó betétes Z-szűrő A szűrő keretmérete 718 x 330 x 350 mm 718 x 330 x 98 mm Szűrőminőség F6 F5 330 mm Táskahossz 350 mm 98 mm A szűrő induló ellenállása 81 Pa 90 Pa 718 mm 98 mm A szűrő javasolt végellenállása 181 Pa 190 Pa 18

19 Hővisszanyerés Hővisszanyerési adatok Légszállítás, m 3 /h Hővisszanyerés télen (-15 C/90% RH külső, ill. 20 C/25% RH belső levegőnél) Energiavisszanyerés nyáron (35 C/40% RH külső, ill. 25 C/55% RH belső levegőnél) Hatásfok % 82,5 79,2 75,9 Visszanyert energia kw 14,7 18,5 21,8 Befújt frisslevegő hőmérséklet C 13,9 12,7 11,5 Páratartalom fűtés nélkül % Hatásfok % 83, ,8 Visszanyert energia kw 3,7 4,6 5,5 Befújt frisslevegő hőmérséklet C 26,6 26,9 27,3 Páratartalom fűtés nélkül % Vizes fűtőkalorifer A vizes fűtőkalorifer teljesítményadatai (a hővisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 80 C Kimenő: 60 C Bemenő: 60 C Kimenő: 45 C Bemenő: 50 C Kimenő: 40 C Fűtőteljesítmény kw 11,29 13,99 16,33 Kilépő levegőhőmérséklet C 40,43 37,1 34,56 Vízmennyiség l/s 0,14 0,17 0,2 Vízoldali ellenállás kpa 0,59 0,88 1,16 Fűtőteljesítmény kw 7,11 9,06 8,4 Kilépő levegőhőmérséklet C 30,91 28,5 23,4 Vízmennyiség l/s 0,11 0,15 0,1 Vízoldali ellenállás kpa 0,46 0,7 0,37 Fűtőteljesítmény kw 5,91 7,64 9,12 Kilépő levegőhőmérséklet C 28,17 26,03 24,38 Vízmennyiség l/s 0,14 0,18 0,22 Vízoldali ellenállás kpa 0,69 1,1 1,51 Csatlakozóméret: 3/4 Csősorok száma: 4 Vizes hűtőkalorifer A vizes hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 7 C Kimenő: 12 C Csatlakozóméret: 3/4 Csősorok száma: 4 Hűtőteljesítmény kw 8,51 10,35 12,16 Kilépő levegőhőmérséklet C 16,57 17,48 18,3 Vízmennyiség l/s 0,41 0,49 0,58 Vízoldali ellenállás kpa 8,54 12,09 16,11 Direktelpárologtatós hűtőkalorifer A direktelpárologtatós hűtőkalorifer teljesítményadatai (az energiavisszanyerés fegyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Elpárologtatási hőmérséklet 7 C Hűtőteljesítmény kw 6,11 7,27 8,55 Kilépő levegőhőmérséklet Csatlakozóméret: 12/16 Csősorok száma: 3 Méretezett hűtőközeg R407c C 19,12 20,01 20,72 Akusztikai paraméterek 1700 m 3 /h névleges légszállításnál A táblázatban található zajszintek db(a)-ban megadott hangteljesítmény értékek, melyeket a légkezelő be- és kimenő csonkjaiban mértek Befúvó ág belépőcsonkban Befúvó ág kilépőcsonkban Elszívó ág belépőcsonkban Elszívó ág kilépőcsonkban Oktávsáv középfrekvencia (Hz) db(a) 63,2 61,7 67,2 58,8 53,0 51,0 47,5 44,9 62,0 66,3 69,1 82,7 78,1 74,5 70,1 67,1 64,5 80,3 60,8 61,0 67,3 59,3 54,8 52,4 49,5 48,2 62,7 62,6 65,4 79,0 74,4 70,8 66,4 63,4 60,8 76,6 Hangnyomásszint a géptől 3 méterre. 54,1 db(a) 19

20 AltiPlex 25-R F5 A B C D EC FAN Vizes kalorifer bekötés Kondenzvíz elvezetés Ø740 F7 DX EC FAN DX kalorifer bekötés AltiPlex 25-R (jobbos) Felülnézet Oldalnézet Elölnézet Ventilátorok Az AltiPlex 25-R légkezelőnket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek megfelelnek az EU-ban bevezetett 2018-as ErP előírásoknak is. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Technikai adatok EC 315 Méret 315 Tápfeszültség 3 x400 V/50 Hz Max. fordulatszám 3640 rpm Motorteljesítmény 2500 W Max. áramfelvétel 4,0 A Megengedett külső nyomásesés (Pa) a szűrő javasolt végellenállásánál Gépkonstrukció AltiPlex 25-R base *Kezelt légmenynyiség m 3 /h elszívó ág(1) befúvó ág (2) AltiPlex 25-R alapgép + vizes fűtő befúvó ág (3) AltiPlex 25-R alapgép + vizes hűtő befúvó ág (4) AltiPlex 25-R alapgép + vizes fűtő + DX befúvó ág befúvó ág (5) AltiPlex 25-R alapgép + vizes hűtő + vizes fűtő befúvó ág (6) AltiPlex 25-R alapgép + DX hűtő befúvó ág befúvó ág (7) *Megjegyzés: a ventilátor jellemzői a jobb oldali grafikonról olvashatók le AltiPlex 25-R ventilátor jelleggörbe P S (Pa) Q(m 3 /h) Q(l/s) Szűrők A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak. A légkezelő hatékony működésének és teljesítményének megőrzése érdekében a szűrőket rendszeresen ellenőrizni és cserélni kell. 392 mm Táskás szűrő - Befúvó oldal Szűrő adatok 792 mm 380 mm Befúvó oldal Elszívó oldal Öntartó betétes Z-szűrő - elszívó oldal Szűrő típusa Táskás szűrő Öntartó betétes Z-szűrő A szűrő keretmérete 792 x 392 x 380 mm 792 x 330 x 98 mm Szűrőminőség F7 F5 330 mm Táskahossz 380 mm 98 mm A szűrő induló ellenállása 135Pa 113Pa A szűrő javasolt végellenállása 235 Pa 213Pa 792 mm 98 mm 20

21 Hővisszanyerés Hővisszanyerési adatok Légszállítás, m 3 /h Hővisszanyerés télen (-15 C/90% RH külső, ill. 20 C/25% RH belső levegőnél) Energiavisszanyerés nyáron (35 C/40% RH külső, ill. 25 C/55% RH belső levegőnél) Hatásfok % 80,1 75,9 73,2 Visszanyert energia kw 20, Befújt frisslevegő hőmérséklet C 13 11,5 10,6 Páratartalom fűtés nélkül % Hatásfok % 80,8 76,8 74,2 Visszanyert energia kw 5,2 6,5 7,3 Befújt frisslevegő hőmérséklet C 26,9 127,3 27,5 Páratartalom fűtés nélkül % Vizes fűtőkalorifer A vizes fűtőkalorifer teljesítményadatai (a hővisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa 16,48 20,13 22,39 Bemenő: 80 C Kimenő: 60 C Bemenő: 60 C Kimenő: 45 C Bemenő: 50 C Kimenő: 40 C Fűtőteljesítmény kw 38,71 35,37 33,5 Kilépő levegőhőmérséklet C 0,2 0,25 0,27 Vízmennyiség l/s 1,3 1,87 2,27 Vízoldali ellenállás kpa 10,8 13,41 15,06 Fűtőteljesítmény kw 29,85 27,41 26 Kilépő levegőhőmérséklet C 0,17 0,22 0,24 Vízmennyiség l/s 1,07 1,58 1,95 Vízoldali ellenállás kpa 9,02 11,31 12,77 Fűtőteljesítmény kw 27,08 24,92 23,66 Kilépő levegőhőmérséklet C 0,22 0,27 0,31 Vízmennyiség l/s 1,64 2,47 3,07 Vízoldali ellenállás kpa 0,69 1,1 1,51 Csatlakozóméret: 3/4 Csősorok száma: 2 Vizes hűtőkalorifer A vizes hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 7 C Kimenő: 12 C Csatlakozóméret: 3/4 Csősorok száma: 4 Hűtőteljesítmény kw 11,99 14,31 15,68 Kilépő levegőhőmérséklet C 17,49 18,37 18,86 Vízmennyiség l/s 0,57 0,68 0,75 Vízoldali ellenállás kpa 10,98 15,07 17,76 Direktelpárologtatós hűtőkalorifer A direktelpárologtatós hűtőkalorifer teljesítményadatai (az energiavisszanyerés fegyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Elpárologtatási hőmérséklet 7 C Hűtőteljesítmény kw 8,1 9,63 10,49 Kilépő levegőhőmérséklet Csatlakozóméret: 12/16 Csősorok száma: 3 Méretezett hűtőközeg R407c C ,5 Akusztikai paraméterek 2500 m 3 /h névleges légszállításnál A táblázatban található zajszintek db(a)-ban megadott hangteljesítmény értékek, melyeket a légkezelő be- és kimenő csonkjaiban mértek Befúvó ág belépőcsonkban Befúvó ág kilépőcsonkban Elszívó ág belépőcsonkban Elszívó ág kilépőcsonkban Oktávsáv középfrekvencia (Hz) db(a) 65,6 64,2 69,7 61,3 55,6 53,5 50,0 47,5 64,5 71,8 74,6 88,2 83,6 80,0 75,6 72,6 70,0 85,8 63,5 63,7 70,0 62,0 57,6 55,2 52,3 51,0 65,5 67,5 70,3 83,9 79,3 75,7 71,3 68,3 65,7 81,5 Hangnyomásszint a géptől 3 méterre. 59,4 db(a) 21

22 AltiPlex 35-R F5 A B C D EC FAN Vizes kalorifer bekötés Kondenzvíz elvezetés Ø900 F7 DX EC FAN DX kalorifer bekötés AltiPlex 35-R (jobbos) Felülnézet Oldalnézet Elölnézet Ventilátorok Az AltiPlex 35-R légkezelőnket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek megfelelnek az EU-ban bevezetett 2018-as ErP előírásoknak is. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Technikai adatok EC 315 Méret 315 Tápfeszültség 3 x 400 V/50 Hz Max. fordulatszám 3640 rpm Motorteljesítmény 2500 W Max. áramfelvétel 4,0 A Megengedett külső nyomásesés (Pa) a szűrő javasolt végellenállásánál Gépkonstrukció AltiPlex 35-R alapgép *Kezelt légmenynyiség m 3 /h elszívó ág (1) befúvó ág (2) AltiPlex 35-R alapgép + vizes fűtő befúvó ág (3) AltiPlex 35-R alapgép + vizes hűtő befúvó ág (4) AltiPlex 35-R alapgép + vizes fűtő + DX befúvó ág befúvó ág (5) AltiPlex 35-R alapgép + vizes hűtő + vizes fűtő befúvó ág (6) AltiPlex 35-R alapgép + DX hűtő befúvó ág befúvó ág (7) *Megjegyzés: a ventilátor jellemzői a jobb oldali grafikonról olvashatók le AltiPlex 35-R ventilátor jelleggörbe P S (Pa) Q(m 3 /h) Q(l/s) Szűrők A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak. A légkezelő hatékony működésének és teljesítményének megőrzése érdekében a szűrőket rendszeresen ellenőrizni és cserélni kell. 392 mm Táskás szűrő - Befúvó oldal Szűrő adatok Befúvó oldal Elszívó oldal 478 mm Öntartó betétes Z-szűrő - elszívó oldal 380 mm Szűrő típusa Táskás szűrő Öntartó betétes Z-szűrő A szűrő keretmérete 478 x 392 x 380 mm x2 db 478 x 300 x 98 mm x 2 db 300 mm Szűrőminőség F6 F5 Táskahossz 380 mm 98 mm A szűrő induló ellenállása 100Pa 80 Pa 478 mm 98 mm A szűrő javasolt végellenállása 210 Pa 180Pa 22

23 Hővisszanyerés Hővisszanyerési adatok Légszállítás, m 3 /h Hővisszanyerés télen (-15 C/90% RH külső, ill. 20 C/25% RH belső levegőnél) Energiavisszanyerés nyáron (35 C/40% RH külső, ill. 25 C/55% RH belső levegőnél) Hatásfok % 80,7 76,9 74,6 Visszanyert energia kw 29,9 36,9 40,9 Befújt frisslevegő hőmérséklet C 13,2 11,9 11,1 Páratartalom fűtés nélkül % Hatásfok % 81,4 77,8 75,6 Visszanyert energia kw 7,5 9,3 10,3 Befújt frisslevegő hőmérséklet C 26,8 27,2 27,4 Páratartalom fűtés nélkül % Vizes fűtőkalorifer A vizes fűtőkalorifer teljesítményadatai (a hővisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 80 C Kimenő: 60 C Bemenő: 60 C Kimenő: 45 C Bemenő: 50 C Kimenő: 40 C Fűtőteljesítmény kw 26,1 31,6 34,87 Kilépő levegőhőmérséklet C 41,85 38,67 36,95 Vízmennyiség l/s 0,32 0,39 0,43 Vízoldali ellenállás kpa 2,58 3,65 4,37 Fűtőteljesítmény kw 17,35 21,28 23,65 Kilépő levegőhőmérséklet C 32,25 29,93 28,64 Vízmennyiség l/s 0,28 0,34 0,38 Vízoldali ellenállás kpa 2,17 3,14 3,8 Fűtőteljesítmény kw 14,35 17,75 19,83 Kilépő levegőhőmérséklet C 28,69 26,94 25,8 Vízmennyiség l/s 0,35 0,43 0,48 Vízoldali ellenállás kpa 3,28 4,81 5,88 Csatlakozóméret: 3/4 Csősorok száma: 2 Vizes hűtőkalorifer A vizes hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 7 C Kimenő: 12 C Csatlakozóméret: 3/4 Csősorok száma: 4 Hűtőteljesítmény kw 18,79 22,87 25,1 Kilépő levegőhőmérséklet C 16,17 17,17 17,65 Vízmennyiség l/s 0,9 1,09 1,2 Vízoldali ellenállás kpa 19,1 27,11 32,02 Direktelpárologtatós hűtőkalorifer A direktelpárologtatós hűtőkalorifer teljesítményadatai (az energiavisszanyerés fegyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Elpárologtatási hőmérséklet 7 C Hűtőteljesítmény kw 15,86 14,75 15,99 Kilépő levegőhőmérséklet Csatlakozóméret: 12/16 Csősorok száma: 3 Méretezett hűtőközeg R407c C 17,48 20,34 20,8 Akusztikai paraméterek 3500 m 3 /h névleges légszállításnál A táblázatban található zajszintek db(a)-ban megadott hangteljesítmény értékek, melyeket a légkezelő be- és kimenő csonkjaiban mértek Befúvó ág belépőcsonkban Befúvó ág kilépőcsonkban Elszívó ág belépőcsonkban Elszívó ág kilépőcsonkban Oktávsáv középfrekvencia (Hz) db(a) 67,6 66,8 71,2 64,0 57,7 55,2 52,3 55,4 66,7 72,7 75,5 89,1 84,5 80,9 76,5 73,5 70,9 86,7 68,1 68,1 72,4 66,0 61,0 58,0 56,3 61,9 69,2 74,3 76,1 86,7 82,3 80,5 74,5 72,7 75,5 85,4 Hangnyomásszint a géptől 3 méterre. 61,1 db(a) 23

24 AltiPlex 50-R F5 A B C D EC FAN Vizes kalorifer bekötés Ø1060 Kondenzvíz elvezetés F7 EC FAN DX kalorifer bekötés DX AltiPlex 50-R (jobbos) Felülnézet Oldalnézet Elölnézet Ventilátorok Az AltiPlex 50-R légkezelőnket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek megfelelnek az EU-ban bevezetett 2018-as ErP előírásoknak is. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Technikai adatok EC 450 Méret 450 Tápfeszültség 3 x 400 V/50 Hz Max. fordulatszám 2260 rpm Motorteljesítmény 3600 W Max. áramfelvétel 5,5 A Megengedett külső nyomásesés (Pa) a szűrő javasolt végellenállásánál Gépkonstrukció AltiPlex 50-R alapgép *Kezelt légmenynyiség m 3 /h elszívó ág (1) befúvó ág (2) AltiPlex 50-R alapgép + vizes fűtő befúvó ág (3) AltiPlex 50-R alapgép + vizes hűtő befúvó ág (4) AltiPlex 50-R alapgép + vizes fűtő + DX befúvó ág befúvó ág (5) AltiPlex 50-R alapgép + vizes hűtő + vizes fűtő befúvó ág (6) AltiPlex 50-R alapgép + DX hűtő befúvó ág befúvó ág (7) *Megjegyzés: a ventilátor jellemzői a jobb oldali grafikonról olvashatók le AltiPlex 50-R ventilátor jelleggörbe P S (Pa) Q(m 3 /h) Q(l/s) Szűrők A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak. A légkezelő hatékony működésének és teljesítményének megőrzése érdekében a szűrőket rendszeresen ellenőrizni és cserélni kell. 592 mm, 492 m Táskás szűrő - Befúvó oldal Szűrő adatok Befúvó oldal Elszívó oldal Szűrő típusa Táskás szűrő Öntartó betétes Z-szűrő 492 mm Öntartó betétes Z-szűrő - elszívó oldal 500 mm A szűrő keretmérete 592 x 492 x 500 mm, 492 x 492 x 500 mm Szűrőminőség F7 F5 580 x 350 x 98 mm x 2 db 350 mm Táskahossz 500 mm 98 mm A szűrő induló ellenállása 87 Pa 167 Pa 580 mm 98 mm A szűrő javasolt végellenállása 187 Pa 267 Pa 24

25 Hővisszanyerés Hővisszanyerési adatok Légszállítás, m 3 /h Hővisszanyerés télen (-15 C/90% RH külső, ill. 20 C/25% RH belső levegőnél) Energiavisszanyerés nyáron (35 C/40% RH külső, ill. 25 C/55% RH belső levegőnél) Hatásfok % 81,6 76,5 73,2 Visszanyert energia kw 39,3 52,5 60,2 Befújt frisslevegő hőmérséklet C 13,5 11,8 10,6 Páratartalom fűtés nélkül % Hatásfok % 82,2 77,4 74,3 Visszanyert energia kw 9,8 13,2 15,3 Befújt frisslevegő hőmérséklet C 26,7 27,2 27,5 Páratartalom fűtés nélkül % Vizes fűtőkalorifer A vizes fűtőkalorifer teljesítményadatai (a hővisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 80 C Kimenő: 60 C Bemenő: 60 C Kimenő: 45 C Bemenő: 50 C Kimenő: 40 C Fűtőteljesítmény kw 33,71 43,75 50,05 Kilépő levegőhőmérséklet C 42,05 37,74 35,34 Vízmennyiség l/s 0,41 0,53 0,61 Vízoldali ellenállás kpa 1,94 3,12 3,98 Fűtőteljesítmény kw 22,29 29,43 34,05 Kilépő levegőhőmérséklet C 32,38 29,25 27,43 Vízmennyiség l/s 0,36 0,48 0,55 Vízoldali ellenállás kpa 1,62 2,68 3,48 Fűtőteljesítmény kw 18,42 24,6 28,66 Kilépő levegőhőmérséklet C 29,1 26,39 24,77 Vízmennyiség l/s 0,45 0,59 0,69 Vízoldali ellenállás kpa 2,44 4,12 5,43 Csatlakozóméret: 3/4 Csősorok száma: 2 Vizes hűtőkalorifer A vizes hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 7 C Kimenő: 12 C Csatlakozóméret: 3/4 Csősorok száma: 4 Hűtőteljesítmény kw 25,12 32,52 37,07 Kilépő levegőhőmérséklet C 15,95 17,26 17,98 Vízmennyiség l/s 1,2 1,55 1,77 Vízoldali ellenállás kpa 27,63 43,86 55,49 Direktelpárologtatós hűtőkalorifer A direktelpárologtatós hűtőkalorifer teljesítményadatai (az energiavisszanyerés fegyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Elpárologtatási hőmérséklet 7 C Hűtőteljesítmény kw 16,2 20,21 22,63 Kilépő levegőhőmérséklet Csatlakozóméret: 12/16 Csősorok száma: 3 Méretezett hűtőközeg R407c C 19,34 20,6 21,26 Akusztikai paraméterek 5000 m 3 /h névleges légszállításnál A táblázatban található zajszintek db(a)-ban megadott hangteljesítmény értékek, melyeket a légkezelő be- és kimenő csonkjaiban mértek Befúvó ág belépőcsonkban Befúvó ág kilépőcsonkban Elszívó ág belépőcsonkban Elszívó ág kilépőcsonkban Oktávsáv középfrekvencia (Hz) db(a) 66,1 65,0 70,5 62,4 56,9 54,6 51,2 48,8 65,5 71,7 74,5 88,1 83,5 79,9 75,5 72,5 69,9 85,7 64,8 65,1 71,7 63,7 59,6 57,1 54,3 53,0 67,3 69,1 71,9 85,5 80,9 77,3 72,9 69,9 67,3 83,1 Hangnyomásszint a géptől 3 méterre. 59,9 db(a) 25

26 AltiPlex 72-R F5 A B C D EC FAN Vizes kalorifer bekötés Ø1320 Kondenzvíz elvezetés F7 EC FAN DX kalorifer bekötés DX AltiPlex 72-R (jobbos) Felülnézet Oldalnézet Elölnézet Ventilátorok Az AltiPlex 72-R légkezelőnket energiatakarékos, ház nélküli nyomókamrás EC ventilátorokkal szereljük, beépített fordulatszabályozással, melyek megfelelnek az EU-ban bevezetett 2018-as ErP előírásoknak is. A ventilátorok saját fejlesztésű tartószerkezetekkel kerülnek beépítésre a légkezelőkbe. A ventilátoregységek a karbantartás megkönnyítése céljából kihúzható kivitelben készülnek. Technikai adatok EC 450 Méret 450 Tápfeszültség 3 x 400 V/50 Hz Max. fordulatszám 2260 rpm Motorteljesítmény 3600 W Max. áramfelvétel 5,5 A Megengedett külső nyomásesés (Pa) a szűrő javasolt végellenállásánál Gépkonstrukció AltiPlex 72-R alapgép *Kezelt légmenynyiség m 3 /h elszívó ág (1) befúvó ág (2) AltiPlex 72-R alapgép + vizes fűtő befúvó ág (3) AltiPlex 72-R alapgép + vizes hűtő befúvó ág (4) AltiPlex 72-R alapgép + vizes fűtő + DX befúvó ág befúvó ág (5) AltiPlex 72-R alapgép + vizes hűtő + vizes fűtő befúvó ág (6) *Megjegyzés: a ventilátor jellemzői a jobb oldali grafikonról olvashatók le AltiPlex 72-R ventilátor jelleggörbe P S (Pa) Q(m 3 /h) Q(l/s) Szűrők A szűrő megakadályozza, hogy a por és más apró részecskék a szellőztetett helyiségbe jussanak. A légkezelő hatékony működésének és teljesítményének megőrzése érdekében a szűrőket rendszeresen ellenőrizni és cserélni kell. 592 mm, 492 m Táskás szűrő - Befúvó oldal Szűrő adatok Befúvó oldal Elszívó oldal 678 mm Öntartó betétes Z-szűrő - elszívó oldal 500 mm Szűrő típusa Táskás szűrő Öntartó betétes Z-szűrő A szűrő keretmérete 678 x 592 x 500 mm x 2 db 678 x 350 x 98 mm x 2 db 350 mm Szűrőminőség F6 F5 Táskahossz 500 mm 98 mm A szűrő induló ellenállása 77 Pa 235 Pa 678 mm 98 mm A szűrő javasolt végellenállása 177Pa 335 Pa 26

27 Hővisszanyerés Hővisszanyerési adatok Légszállítás, m 3 /h Hővisszanyerés télen (-15 C/90% RH külső, ill. 20 C/25% RH belső levegőnél) Energiavisszanyerés nyáron (35 C/40% RH külső, ill. 25 C/55% RH belső levegőnél) Hatásfok % 81,3 77,6 75,8 Visszanyert energia kw 61,5 76,7 83,2 Befújt frisslevegő hőmérséklet C 13,4 12,1 11,5 Páratartalom fűtés nélkül % Hatásfok % 82 78,4 76,8 Visszanyert energia kw 15,4 19,3 21 Befújt frisslevegő hőmérséklet C 26,7 27,1 27,3 Páratartalom fűtés nélkül % Vizes fűtőkalorifer A vizes fűtőkalorifer teljesítményadatai (a hővisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Bemenő: 80 C Kimenő: 60 C Bemenő: 60 C Kimenő: 45 C Bemenő: 50 C Kimenő: 40 C Fűtőteljesítmény kw 52,53 63,9 68,97 Kilépő levegőhőmérséklet C 41,71 38,41 37,06 Vízmennyiség l/s 0,64 0,78 0,84 Vízoldali ellenállás kpa 4,1 5,85 6,73 Fűtőteljesítmény kw 35,06 43,18 46,86 Kilépő levegőhőmérséklet C 32,3 29,88 28,87 Vízmennyiség l/s 0,57 0,7 0,76 Vízoldali ellenállás kpa 3,47 5,05 5,86 Fűtőteljesítmény kw 28,89 35,88 39,08 Kilépő levegőhőmérséklet C 28,97 26,88 25,99 Vízmennyiség l/s 0,7 0,87 0,94 Vízoldali ellenállás kpa 5,2 7,7 8,99 Csatlakozóméret: 3/4 Csősorok száma: 2 Vizes hűtőkalorifer A vizes hűtőkalorifer teljesítményadatai (az energiavisszanyerés figyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa 39,17 47,4 51,33 Bemenő: 7 C Kimenő: 12 C Csatlakozóméret: 3/4 Csősorok száma: 4 Hűtőteljesítmény kw 16,08 17,06 17,54 Kilépő levegőhőmérséklet C 1,87 2,26 2,46 Vízmennyiség l/s 57,61 81,17 94,37 Vízoldali ellenállás kpa 27,63 43,86 55,49 Direktelpárologtatós hűtőkalorifer A direktelpárologtatós hűtőkalorifer teljesítményadatai (az energiavisszanyerés fegyelembevételével) Légszállítás, m 3 /h Légoldali ellenállás, Pa Elpárologtatási hőmérséklet 7 C Hűtőteljesítmény kw 22,96 27,03 29,04 Kilépő levegőhőmérséklet Connection size: 12/16 Csősorok száma: 3 Méretezett hűtőközeg R407c C 19,99 20,89 21,32 Akusztikai paraméterek 7200 m 3 /h névleges légszállításnál A táblázatban található zajszintek db(a)-ban megadott hangteljesítmény értékek, melyeket a légkezelő be- és kimenő csonkjaiban mértek Befúvó ág belépőcsonkban Befúvó ág kilépőcsonkban Elszívó ág belépőcsonkban Elszívó ág kilépőcsonkban Oktávsáv középfrekvencia (Hz) db(a) 69,1 68,3 73,9 66,1 61,0 58,5 55,2 52,8 69,2 73,7 76,5 90,1 85,5 81,9 77,5 74,5 71,9 87,7 68,8 69,3 76,1 68,1 64,1 61,7 58,8 57,5 71,7 73,1 75,9 89,5 84,9 81,3 76,9 73,9 71,3 87,1 Hangnyomásszint a géptől 3 méterre. 62,7 db(a) 27
