1 Kerékpár szerelési szerszámok Új, fejlett technológia Az új technológiai módszerek valamint a csúcsminőségű alapanyagok alkalmazása hosszú élettartamot garantálnak. A biztonságot szem előtt tartó tervezés sérülésmentes munkavégzést, a testreszabott megoldások a hatékonyságot, a korszerű anyagok és az ergonómikus dizájn pedig a modern, és tetszetős kivitelt biztosítják. Testreszabott megoldások a kiváló eredményekért Megoldásaink alkalmazhatóak minden gyártó kerékpár modelljeihez. Hagyományaink, saját tervezésünk, a folyamatos techikai fejlesztés és a modern techológia révén mindig egy lépéssel mások előtt járunk. Kiemelkedő tartósság A Unior kéziszerszámokkal a munka könnyebben és gyorsabban elvégezhető még szűk helyeken is. A szerszámok még a legújabb kerékpár modellek esetében is használhatóak. Szerszámok kerékpár szereléshez Szerszámok a vázhoz és villákhoz Szerszámok a kerekekhez és hajtáshoz Többfunkciós szerszámok Szerszámkészletek 199

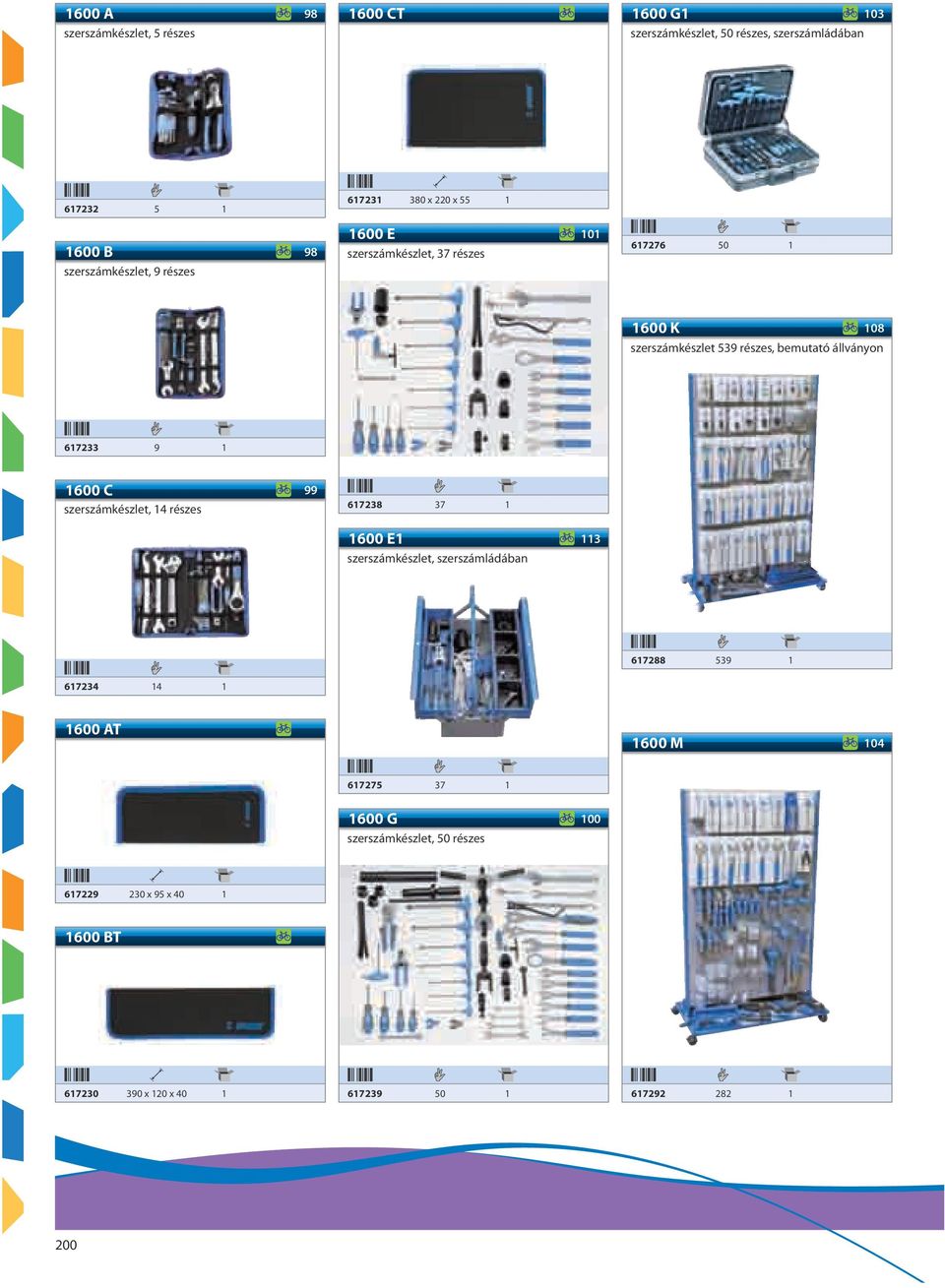

2 1600 A 98 szerszámkészlet, 5 részes 1600 CT 1600 G1 103 szerszámkészlet, 50 részes, szerszámládában B 98 szerszámkészlet, 9 részes x 220 x E 101 szerszámkészlet, 37 részes K 108 szerszámkészlet 539 részes, bemutató állványon C 99 szerszámkészlet, 14 részes E1 113 szerszámkészlet, szerszámládában AT 1600 M G 100 szerszámkészlet, 50 részes x 95 x BT x 120 x

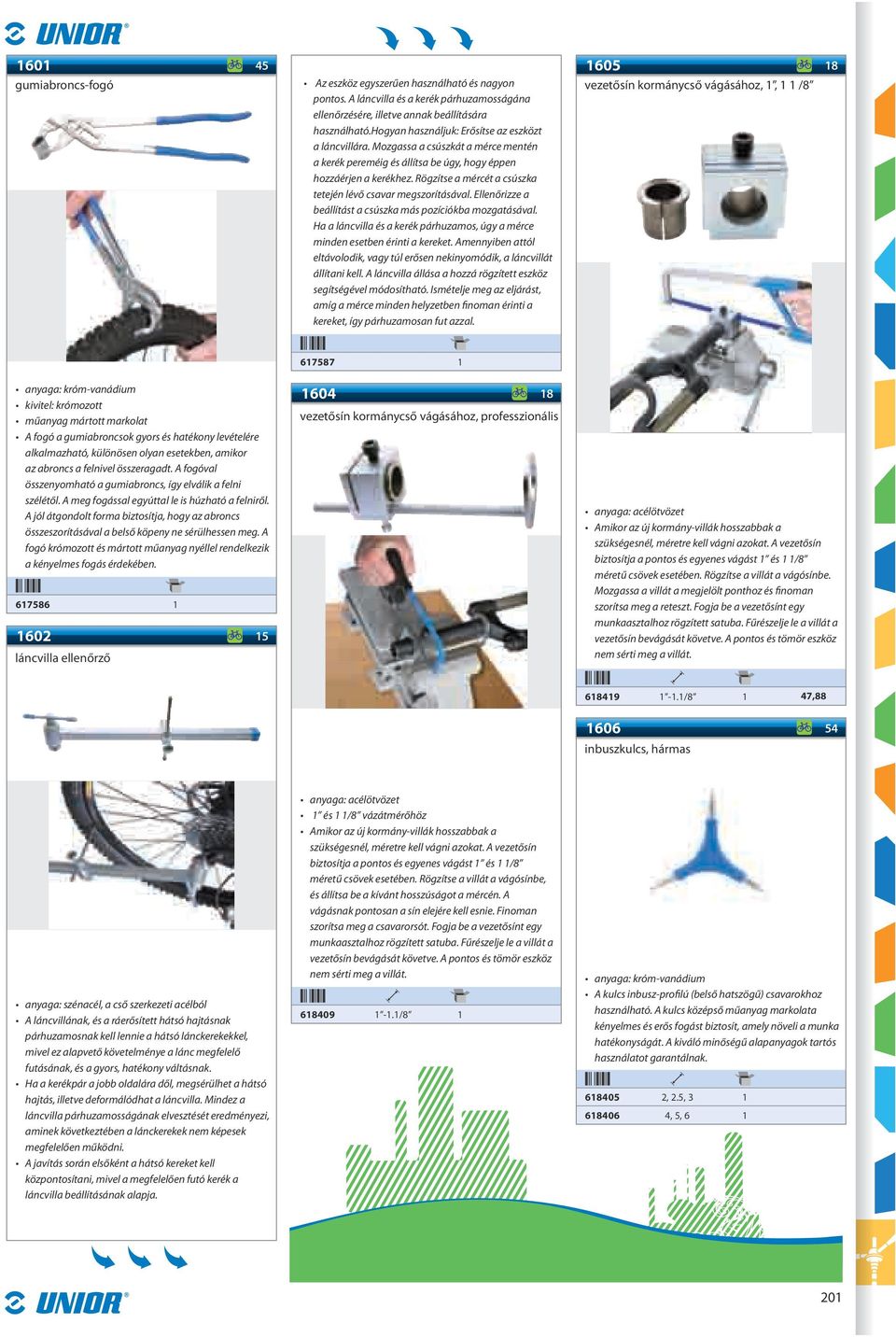

3 gumiabroncs-fogó Az eszköz egyszerűen használható és nagyon pontos. A láncvilla és a kerék párhuzamosságána ellenőrzésére, illetve annak beállítására használható.hogyan használjuk: Erősítse az eszközt a láncvillára. Mozgassa a csúszkát a mérce mentén a kerék pereméig és állítsa be úgy, hogy éppen hozzáérjen a kerékhez. Rögzítse a mércét a csúszka tetején lévő csavar megszorításával. Ellenőrizze a beállítást a csúszka más pozíciókba mozgatásával. Ha a láncvilla és a kerék párhuzamos, úgy a mérce minden esetben érinti a kereket. Amennyiben attól eltávolodik, vagy túl erősen nekinyomódik, a láncvillát állítani kell. A láncvilla állása a hozzá rögzített eszköz segítségével módosítható. Ismételje meg az eljárást, amíg a mérce minden helyzetben finoman érinti a kereket, így párhuzamosan fut azzal vezetősín kormánycső vágásához, 1, 1 1 / anyaga: króm-vanádium kivitel: krómozott műanyag mártott markolat A fogó a gumiabroncsok gyors és hatékony levételére alkalmazható, különösen olyan esetekben, amikor az abroncs a felnivel összeragadt. A fogóval összenyomható a gumiabroncs, így elválik a felni szélétől. A meg fogással egyúttal le is húzható a felniről. A jól átgondolt forma biztosítja, hogy az abroncs összeszorításával a belső köpeny ne sérülhessen meg. A fogó krómozott és mártott műanyag nyéllel rendelkezik a kényelmes fogás érdekében láncvilla ellenőrző vezetősín kormánycső vágásához, professzionális Amikor az új kormány-villák hosszabbak a szükségesnél, méretre kell vágni azokat. A vezetősín biztosítja a pontos és egyenes vágást 1 és 1 1/8 méretű csövek esetében. Rögzítse a villát a vágósínbe. Mozgassa a villát a megjelölt ponthoz és finoman szorítsa meg a reteszt. Fogja be a vezetősínt egy munkaasztalhoz rögzített satuba. Fűrészelje le a villát a vezetősín bevágását követve. A pontos és tömör eszköz nem sérti meg a villát /8 1 47, inbuszkulcs, hármas, a cső szerkezeti acélból A láncvillának, és a ráerősített hátsó hajtásnak párhuzamosnak kell lennie a hátsó lánckerekekkel, mivel ez alapvető követelménye a lánc megfelelő futásának, és a gyors, hatékony váltásnak. Ha a kerékpár a jobb oldalára dől, megsérülhet a hátsó hajtás, illetve deformálódhat a láncvilla. Mindez a láncvilla párhuzamosságának elvesztését eredményezi, aminek következtében a lánckerekek nem képesek megfelelően működni. A javítás során elsőként a hátsó kereket kell központosítani, mivel a megfelelően futó kerék a láncvilla beállításának alapja. 1 és 1 1/8 vázátmérőhöz Amikor az új kormány-villák hosszabbak a szükségesnél, méretre kell vágni azokat. A vezetősín biztosítja a pontos és egyenes vágást 1 és 1 1/8 méretű csövek esetében. Rögzítse a villát a vágósínbe, és állítsa be a kívánt hosszúságot a mércén. A vágásnak pontosan a sín elejére kell esnie. Finoman szorítsa meg a csavarorsót. Fogja be a vezetősínt egy munkaasztalhoz rögzített satuba. Fűrészelje le a villát a vezetősín bevágását követve. A pontos és tömör eszköz nem sérti meg a villát /8 1 anyaga: króm-vanádium A kulcs inbusz-profilú (belső hatszögű) csavarokhoz használható. A kulcs középső műanyag markolata kényelmes és erős fogást biztosít, amely növeli a munka hatékonyságát. A kiváló minőségű alapanyagok tartós használatot garantálnak , 2.5, , 5,

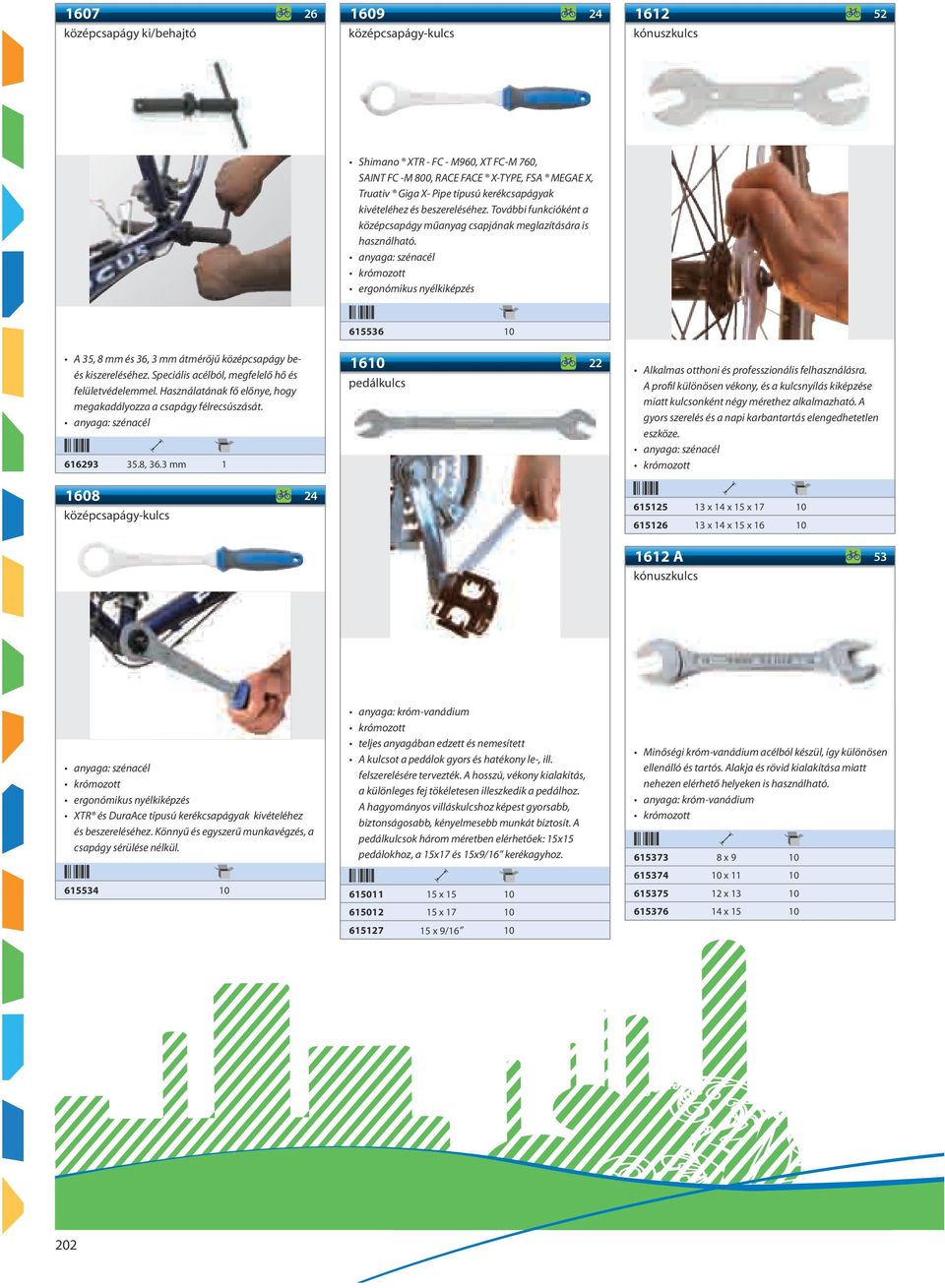

4 középcsapágy ki/behajtó középcsapágy-kulcs kónuszkulcs Shimano XTR - FC - M960, XT FC-M 760, SAINT FC -M 800, RACE FACE X-TYPE, FSA MEGAE X, Truativ Giga X- Pipe típusú kerékcsapágyak kivételéhez és beszereléséhez. További funkcióként a középcsapágy műanyag csapjának meglazítására is használható A 35, 8 mm és 36, 3 mm átmérőjű középcsapágy beés kiszereléséhez. Speciális acélból, megfelelő hő és felületvédelemmel. Használatának fő előnye, hogy megakadályozza a csapágy félrecsúszását , 36.3 mm pedálkulcs Alkalmas otthoni és professzionális felhasználásra. A profil különösen vékony, és a kulcsnyílás kiképzése miatt kulcsonként négy mérethez alkalmazható. A gyors szerelés és a napi karbantartás elengedhetetlen eszköze középcsapágy-kulcs x 14 x 15 x x 14 x 15 x A 53 kónuszkulcs XTR és DuraAce típusú kerékcsapágyak kivételéhez és beszereléséhez. Könnyű és egyszerű munkavégzés, a csapágy sérülése nélkül anyaga: króm-vanádium teljes anyagában edzett és nemesített A kulcsot a pedálok gyors és hatékony le-, ill. felszerelésére tervezték. A hosszú, vékony kialakítás, a különleges fej tökéletesen illeszkedik a pedálhoz. A hagyományos villáskulcshoz képest gyorsabb, biztonságosabb, kényelmesebb munkát biztosít. A pedálkulcsok három méretben elérhetőek: 15x15 pedálokhoz, a 15x17 és 15x9/16 kerékagyhoz x x x 9/16 10 Minőségi króm-vanádium acélból készül, így különösen ellenálló és tartós. Alakja és rövid kialakítása miatt nehezen elérhető helyeken is használható. anyaga: króm-vanádium x x x x

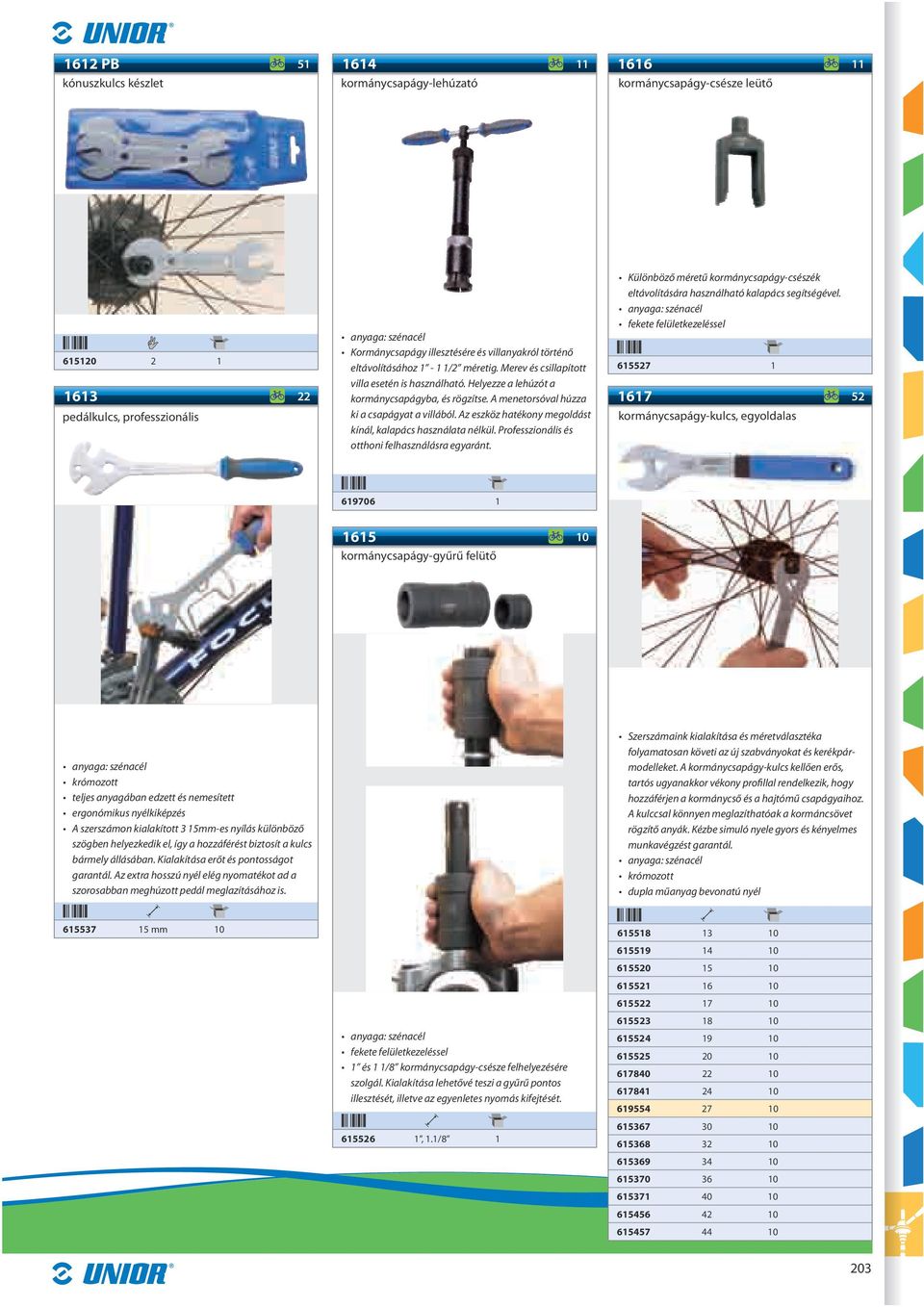

5 1612 PB 51 kónuszkulcs készlet kormánycsapágy-lehúzató kormánycsapágy-csésze leütő pedálkulcs, professzionális Kormánycsapágy illesztésére és villanyakról történő eltávolításához 1-1 1/2 méretig. Merev és csillapított villa esetén is használható. Helyezze a lehúzót a kormánycsapágyba, és rögzítse. A menetorsóval húzza ki a csapágyat a villából. Az eszköz hatékony megoldást kínál, kalapács használata nélkül. Professzionális és otthoni felhasználásra egyaránt. Különböző méretű kormánycsapágy-csészék eltávolítására használható kalapács segítségével. fekete felületkezeléssel kormánycsapágy-kulcs, egyoldalas kormánycsapágy-gyűrű felütő teljes anyagában edzett és nemesített A szerszámon kialakított 3 15mm-es nyílás különböző szögben helyezkedik el, így a hozzáférést biztosít a kulcs bármely állásában. Kialakítása erőt és pontosságot garantál. Az extra hosszú nyél elég nyomatékot ad a szorosabban meghúzott pedál meglazításához is. Szerszámaink kialakítása és méretválasztéka folyamatosan követi az új szabványokat és kerékpármodelleket. A kormánycsapágy-kulcs kellően erős, tartós ugyanakkor vékony profillal rendelkezik, hogy hozzáférjen a kormánycső és a hajtómű csapágyaihoz. A kulccsal könnyen meglazíthatóak a kormáncsövet rögzítő anyák. Kézbe simuló nyele gyors és kényelmes munkavégzést garantál. dupla műanyag bevonatú nyél mm 10 fekete felületkezeléssel 1 és 1 1/8 kormánycsapágy-csésze felhelyezésére szolgál. Kialakítása lehetővé teszi a gyűrű pontos illesztését, illetve az egyenletes nyomás kifejtését , 1.1/

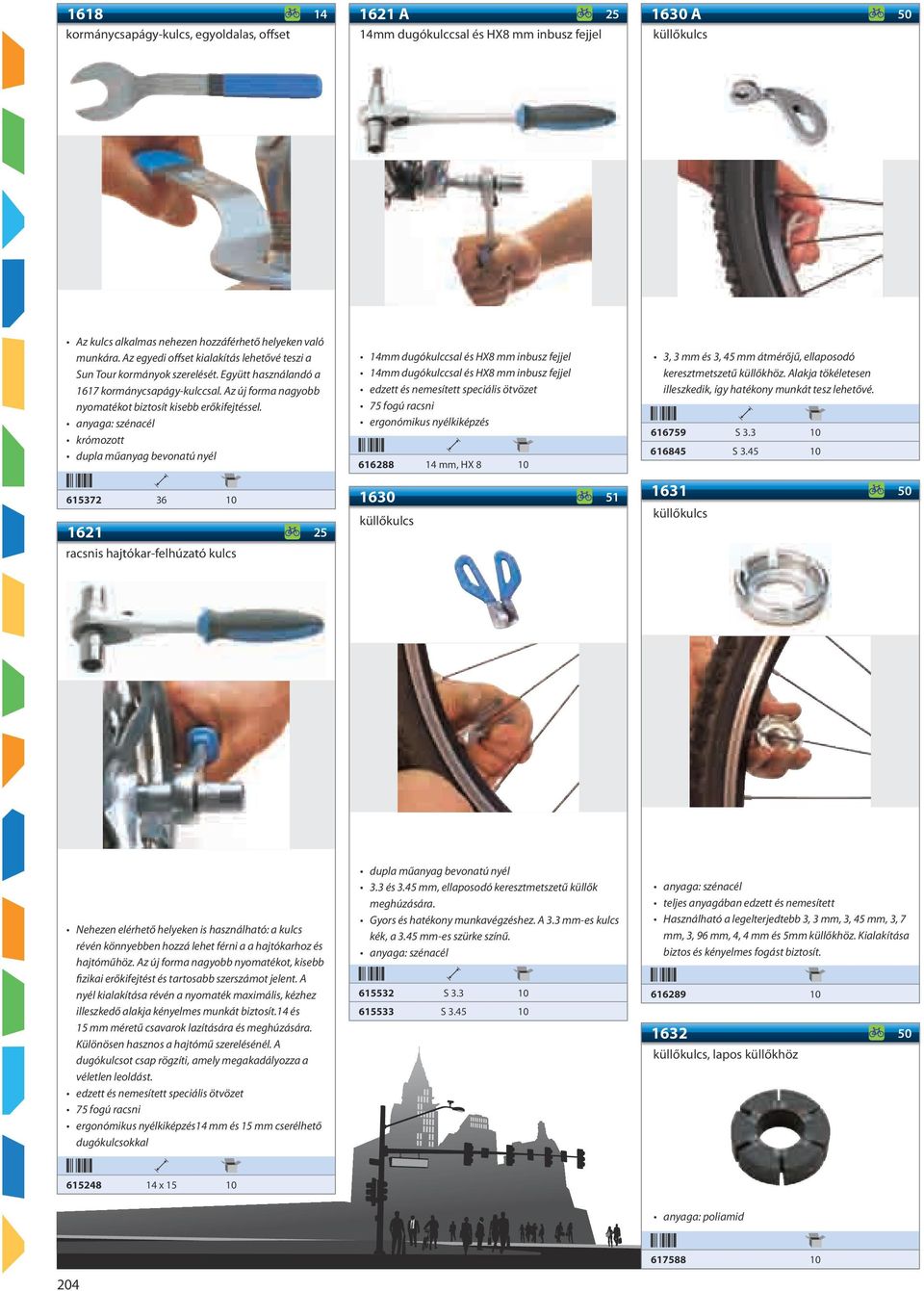

6 kormánycsapágy-kulcs, egyoldalas, offset 1621 A 25 14mm dugókulccsal és HX8 mm inbusz fejjel 1630 A 50 küllőkulcs Az kulcs alkalmas nehezen hozzáférhető helyeken való munkára. Az egyedi offset kialakítás lehetővé teszi a Sun Tour kormányok szerelését. Együtt használandó a 1617 kormánycsapágy-kulccsal. Az új forma nagyobb nyomatékot biztosít kisebb erőkifejtéssel. dupla műanyag bevonatú nyél racsnis hajtókar-felhúzató kulcs 14mm dugókulccsal és HX8 mm inbusz fejjel 14mm dugókulccsal és HX8 mm inbusz fejjel edzett és nemesített speciális ötvözet 75 fogú racsni mm, HX küllőkulcs 3, 3 mm és 3, 45 mm átmérőjű, ellaposodó keresztmetszetű küllőkhöz. Alakja tökéletesen illeszkedik, így hatékony munkát tesz lehetővé S S küllőkulcs Nehezen elérhető helyeken is használható: a kulcs révén könnyebben hozzá lehet férni a a hajtókarhoz és hajtóműhöz. Az új forma nagyobb nyomatékot, kisebb fizikai erőkifejtést és tartosabb szerszámot jelent. A nyél kialakítása révén a nyomaték maximális, kézhez illeszkedő alakja kényelmes munkát biztosít.14 és 15 mm méretű csavarok lazítására és meghúzására. Különösen hasznos a hajtómű szerelésénél. A dugókulcsot csap rögzíti, amely megakadályozza a véletlen leoldást. edzett és nemesített speciális ötvözet 75 fogú racsni 14 mm és 15 mm cserélhető dugókulcsokkal dupla műanyag bevonatú nyél 3.3 és 3.45 mm, ellaposodó keresztmetszetű küllők meghúzására. Gyors és hatékony munkavégzéshez. A 3.3 mm-es kulcs kék, a 3.45 mm-es szürke színű S S teljes anyagában edzett és nemesített Használható a legelterjedtebb 3, 3 mm, 3, 45 mm, 3, 7 mm, 3, 96 mm, 4, 4 mm és 5mm küllőkhöz. Kialakítása biztos és kényelmes fogást biztosít küllőkulcs, lapos küllőkhöz x anyaga: poliamid

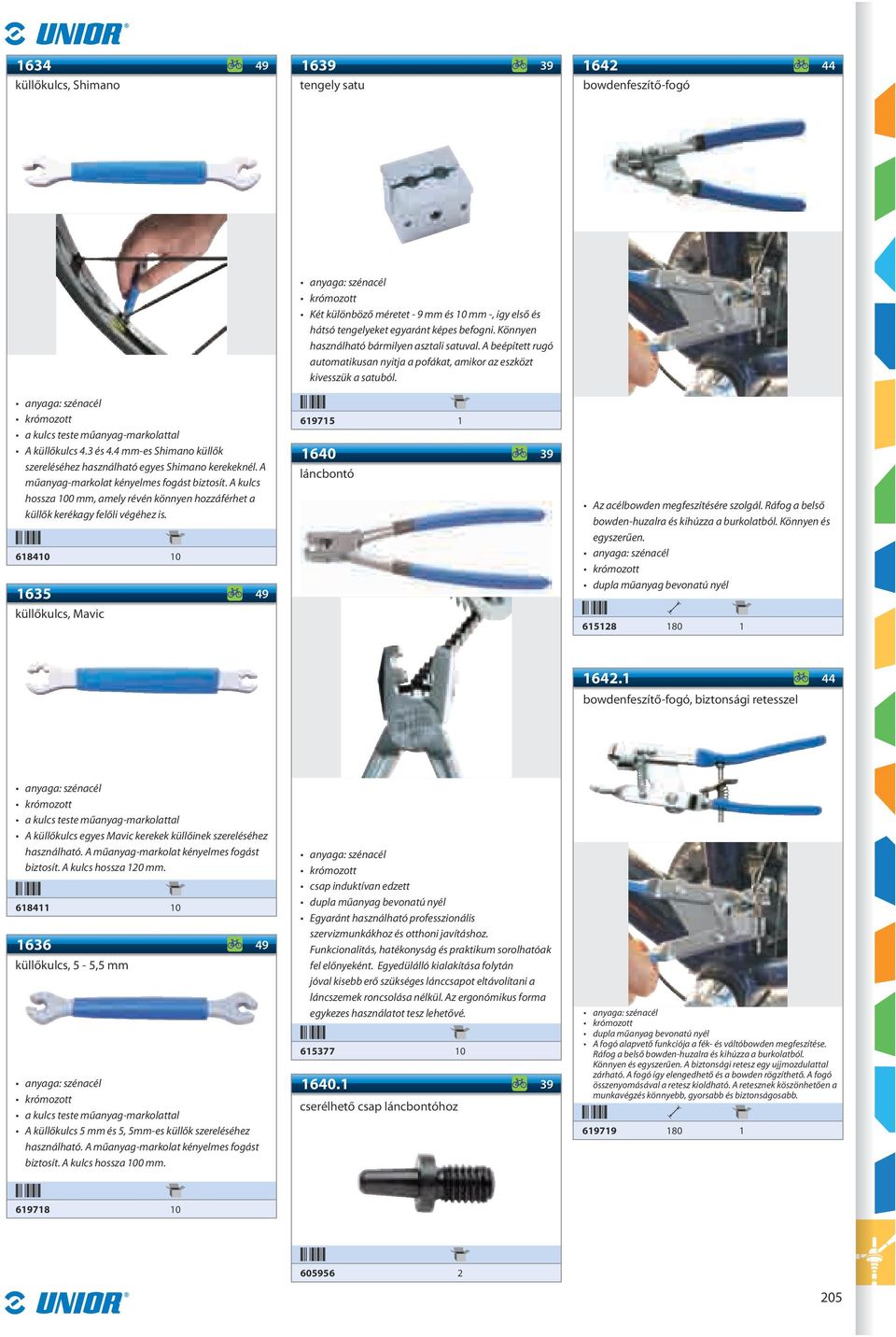

7 küllőkulcs, Shimano tengely satu bowdenfeszítő-fogó a kulcs teste műanyag-markolattal A küllőkulcs 4.3 és 4.4 mm-es Shimano küllők szereléséhez használható egyes Shimano kerekeknél. A műanyag-markolat kényelmes fogást biztosít. A kulcs hossza 100 mm, amely révén könnyen hozzáférhet a küllők kerékagy felőli végéhez is küllőkulcs, Mavic Két különböző méretet - 9 mm és 10 mm -, így első és hátsó tengelyeket egyaránt képes befogni. Könnyen használható bármilyen asztali satuval. A beépített rugó automatikusan nyitja a pofákat, amikor az eszközt kivesszük a satuból láncbontó Az acélbowden megfeszítésére szolgál. Ráfog a belső bowden-huzalra és kihúzza a burkolatból. Könnyen és egyszerűen. dupla műanyag bevonatú nyél bowdenfeszítő-fogó, biztonsági retesszel a kulcs teste műanyag-markolattal A küllőkulcs egyes Mavic kerekek küllőinek szereléséhez használható. A műanyag-markolat kényelmes fogást biztosít. A kulcs hossza 120 mm küllőkulcs, 5-5,5 mm a kulcs teste műanyag-markolattal A küllőkulcs 5 mm és 5, 5mm-es küllők szereléséhez használható. A műanyag-markolat kényelmes fogást biztosít. A kulcs hossza 100 mm. csap induktívan edzett dupla műanyag bevonatú nyél Egyaránt használható professzionális szervizmunkákhoz és otthoni javításhoz. Funkcionalitás, hatékonyság és praktikum sorolhatóak fel előnyeként. Egyedülálló kialakítása folytán jóval kisebb erő szükséges lánccsapot eltávolítani a láncszemek roncsolása nélkül. Az ergonómikus forma egykezes használatot tesz lehetővé cserélhető csap láncbontóhoz dupla műanyag bevonatú nyél A fogó alapvető funkciója a fék- és váltóbowden megfeszítése. Ráfog a belső bowden-huzalra és kihúzza a burkolatból. Könnyen és egyszerűen. A biztonsági retesz egy ujjmozdulattal zárható. A fogó így elengedhető és a bowden rögzíthető. A fogó összenyomásával a retesz kioldható. A retesznek köszönhetően a munkavégzés könnyebb, gyorsabb és biztonságosabb

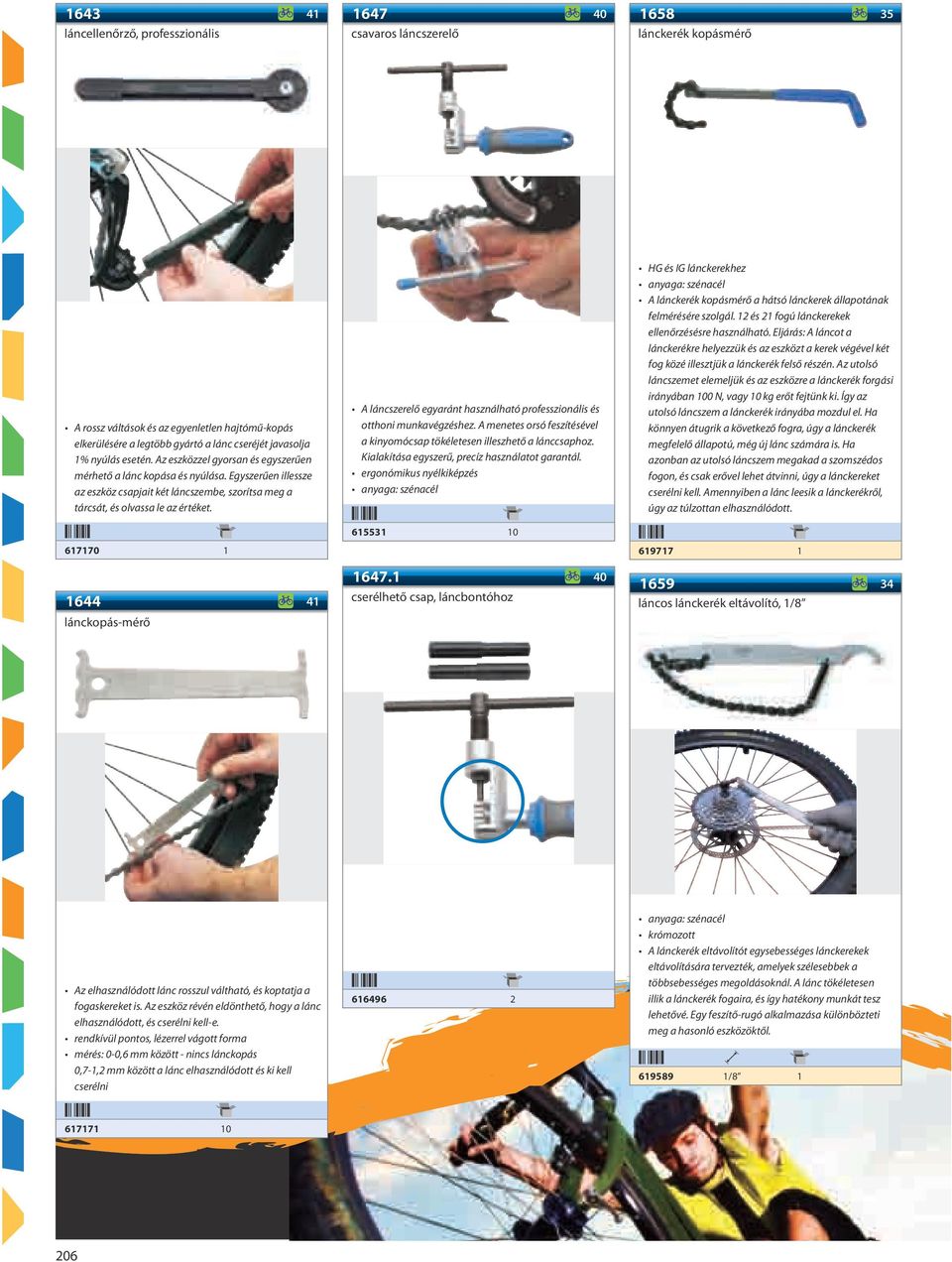

8 láncellenőrző, professzionális csavaros láncszerelő lánckerék kopásmérő A rossz váltások és az egyenletlen hajtómű-kopás elkerülésére a legtöbb gyártó a lánc cseréjét javasolja 1% nyúlás esetén. Az eszközzel gyorsan és egyszerűen mérhető a lánc kopása és nyúlása. Egyszerűen illessze az eszköz csapjait két láncszembe, szorítsa meg a tárcsát, és olvassa le az értéket lánckopás-mérő A láncszerelő egyaránt használható professzionális és otthoni munkavégzéshez. A menetes orsó feszítésével a kinyomócsap tökéletesen illeszhető a lánccsaphoz. Kialakítása egyszerű, precíz használatot garantál cserélhető csap, láncbontóhoz HG és IG lánckerekhez A lánckerék kopásmérő a hátsó lánckerek állapotának felmérésére szolgál. 12 és 21 fogú lánckerekek ellenőrzésésre használható. Eljárás: A láncot a lánckerékre helyezzük és az eszközt a kerek végével két fog közé illesztjük a lánckerék felső részén. Az utolsó láncszemet elemeljük és az eszközre a lánckerék forgási irányában 100 N, vagy 10 kg erőt fejtünk ki. Így az utolsó láncszem a lánckerék irányába mozdul el. Ha könnyen átugrik a következő fogra, úgy a lánckerék megfelelő állapotú, még új lánc számára is. Ha azonban az utolsó láncszem megakad a szomszédos fogon, és csak erővel lehet átvinni, úgy a lánckereket cserélni kell. Amennyiben a lánc leesik a lánckerékről, úgy az túlzottan elhasználódott láncos lánckerék eltávolító, 1/8 Az elhasználódott lánc rosszul váltható, és koptatja a fogaskereket is. Az eszköz révén eldönthető, hogy a lánc elhasználódott, és cserélni kell-e. rendkívül pontos, lézerrel vágott forma mérés: 0-0,6 mm között - nincs lánckopás 0,7-1,2 mm között a lánc elhasználódott és ki kell cserélni A lánckerék eltávolítót egysebességes lánckerekek eltávolítására tervezték, amelyek szélesebbek a többsebességes megoldásoknál. A lánc tökéletesen illik a lánckerék fogaira, és így hatékony munkát tesz lehetővé. Egy feszítő-rugó alkalmazása különbözteti meg a hasonló eszközöktől /

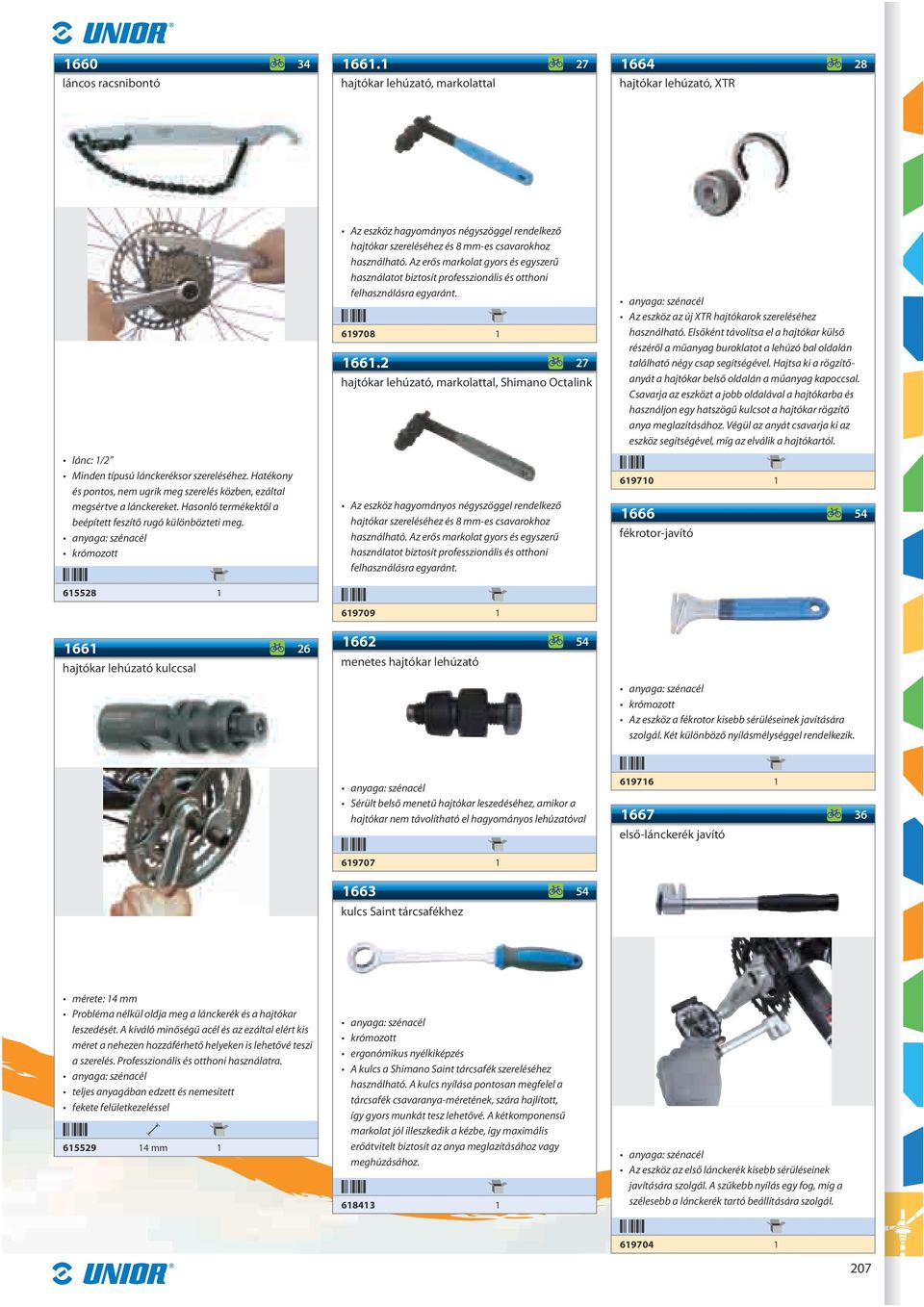

9 láncos racsnibontó hajtókar lehúzató, markolattal hajtókar lehúzató, XTR lánc: 1/2 Minden típusú lánckeréksor szereléséhez. Hatékony és pontos, nem ugrik meg szerelés közben, ezáltal megsértve a lánckereket. Hasonló termékektől a beépített feszítő rugó különbözteti meg. Az eszköz hagyományos négyszöggel rendelkező hajtókar szereléséhez és 8 mm-es csavarokhoz használható. Az erős markolat gyors és egyszerű használatot biztosít professzionális és otthoni felhasználásra egyaránt hajtókar lehúzató, markolattal, Shimano Octalink Az eszköz hagyományos négyszöggel rendelkező hajtókar szereléséhez és 8 mm-es csavarokhoz használható. Az erős markolat gyors és egyszerű használatot biztosít professzionális és otthoni felhasználásra egyaránt. Az eszköz az új XTR hajtókarok szereléséhez használható. Elsőként távolítsa el a hajtókar külső részéről a műanyag buroklatot a lehúzó bal oldalán található négy csap segítségével. Hajtsa ki a rögzítőanyát a hajtókar belső oldalán a műanyag kapoccsal. Csavarja az eszközt a jobb oldalával a hajtókarba és használjon egy hatszögű kulcsot a hajtókar rögzítő anya meglazításához. Végül az anyát csavarja ki az eszköz segítségével, míg az elválik a hajtókartól fékrotor-javító hajtókar lehúzató kulccsal menetes hajtókar lehúzató Az eszköz a fékrotor kisebb sérüléseinek javítására szolgál. Két különböző nyílásmélységgel rendelkezik. Sérült belső menetű hajtókar leszedéséhez, amikor a hajtókar nem távolítható el hagyományos lehúzatóval első-lánckerék javító kulcs Saint tárcsafékhez mérete: 14 mm Probléma nélkül oldja meg a lánckerék és a hajtókar leszedését. A kiváló minőségű acél és az ezáltal elért kis méret a nehezen hozzáférhető helyeken is lehetővé teszi a szerelés. Professzionális és otthoni használatra. teljes anyagában edzett és nemesített fekete felületkezeléssel mm 1 A kulcs a Shimano Saint tárcsafék szereléséhez használható. A kulcs nyílása pontosan megfelel a tárcsafék csavaranya-méretének, szára hajlított, így gyors munkát tesz lehetővé. A kétkomponensű markolat jól illeszkedik a kézbe, így maximális erőátvitelt biztosít az anya meglazításához vagy meghúzásához Az eszköz az első lánckerék kisebb sérüléseinek javítására szolgál. A szűkebb nyílás egy fog, míg a szélesebb a lánckerék tartó beállítására szolgál

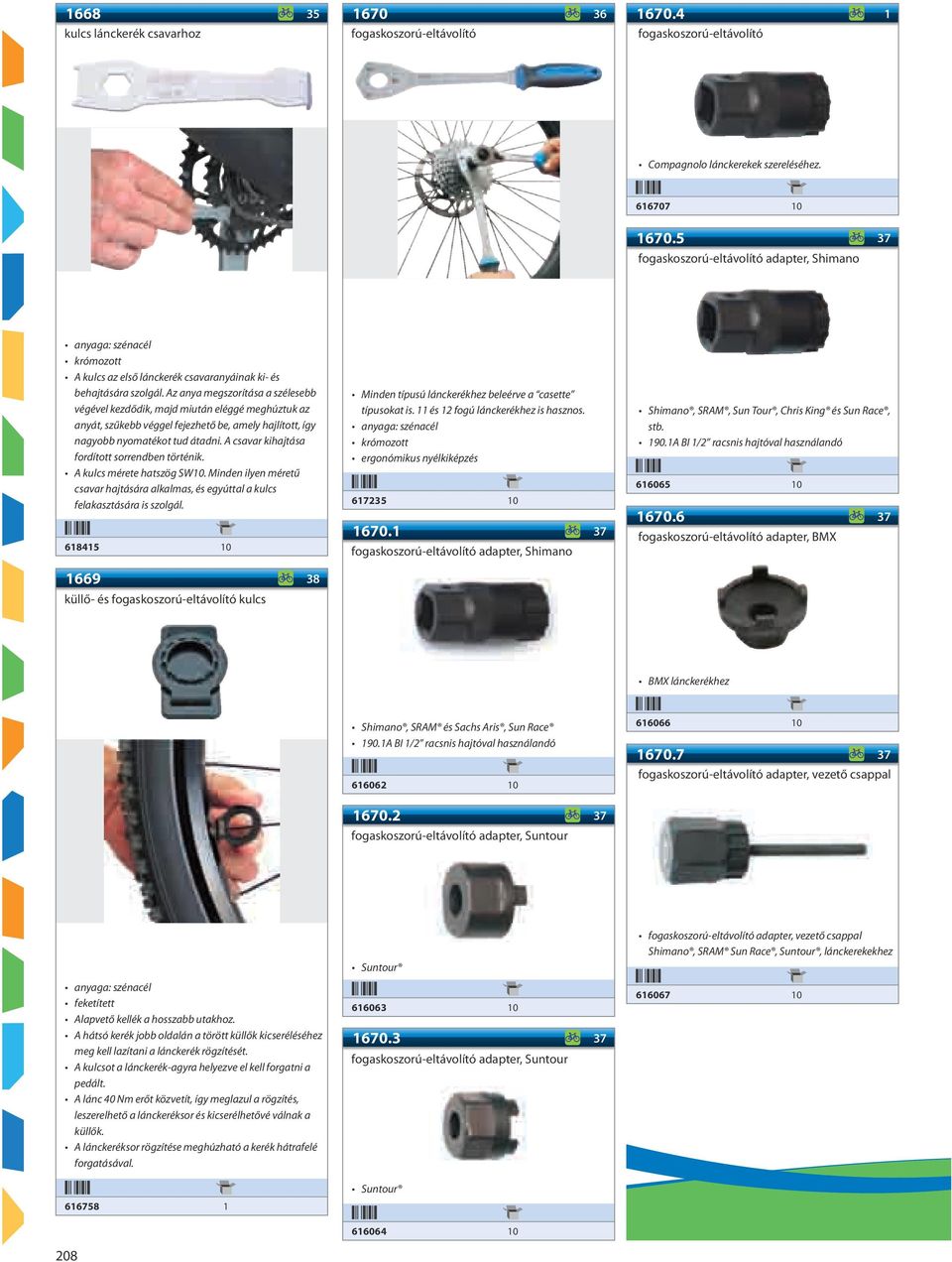

10 kulcs lánckerék csavarhoz fogaskoszorú-eltávolító fogaskoszorú-eltávolító Compagnolo lánckerekek szereléséhez fogaskoszorú-eltávolító adapter, Shimano A kulcs az első lánckerék csavaranyáinak ki- és behajtására szolgál. Az anya megszorítása a szélesebb végével kezdődik, majd miután eléggé meghúztuk az anyát, szűkebb véggel fejezhető be, amely hajlított, így nagyobb nyomatékot tud átadni. A csavar kihajtása fordított sorrendben történik. A kulcs mérete hatszög SW10. Minden ilyen méretű csavar hajtására alkalmas, és egyúttal a kulcs felakasztására is szolgál küllő- és fogaskoszorú-eltávolító kulcs Minden típusú lánckerékhez beleérve a casette típusokat is. 11 és 12 fogú lánckerékhez is hasznos fogaskoszorú-eltávolító adapter, Shimano Shimano, SRAM, Sun Tour, Chris King és Sun Race, stb A BI 1/2 racsnis hajtóval használandó fogaskoszorú-eltávolító adapter, BMX BMX lánckerékhez Shimano, SRAM és Sachs Aris, Sun Race 190.1A BI 1/2 racsnis hajtóval használandó fogaskoszorú-eltávolító adapter, vezető csappal fogaskoszorú-eltávolító adapter, Suntour feketített Alapvető kellék a hosszabb utakhoz. A hátsó kerék jobb oldalán a törött küllők kicseréléséhez meg kell lazítani a lánckerék rögzítését. A kulcsot a lánckerék-agyra helyezve el kell forgatni a pedált. A lánc 40 Nm erőt közvetít, így meglazul a rögzítés, leszerelhető a lánckeréksor és kicserélhetővé válnak a küllők. A lánckeréksor rögzítése meghúzható a kerék hátrafelé forgatásával Suntour fogaskoszorú-eltávolító adapter, Suntour Suntour fogaskoszorú-eltávolító adapter, vezető csappal Shimano, SRAM Sun Race, Suntour, lánckerekekhez

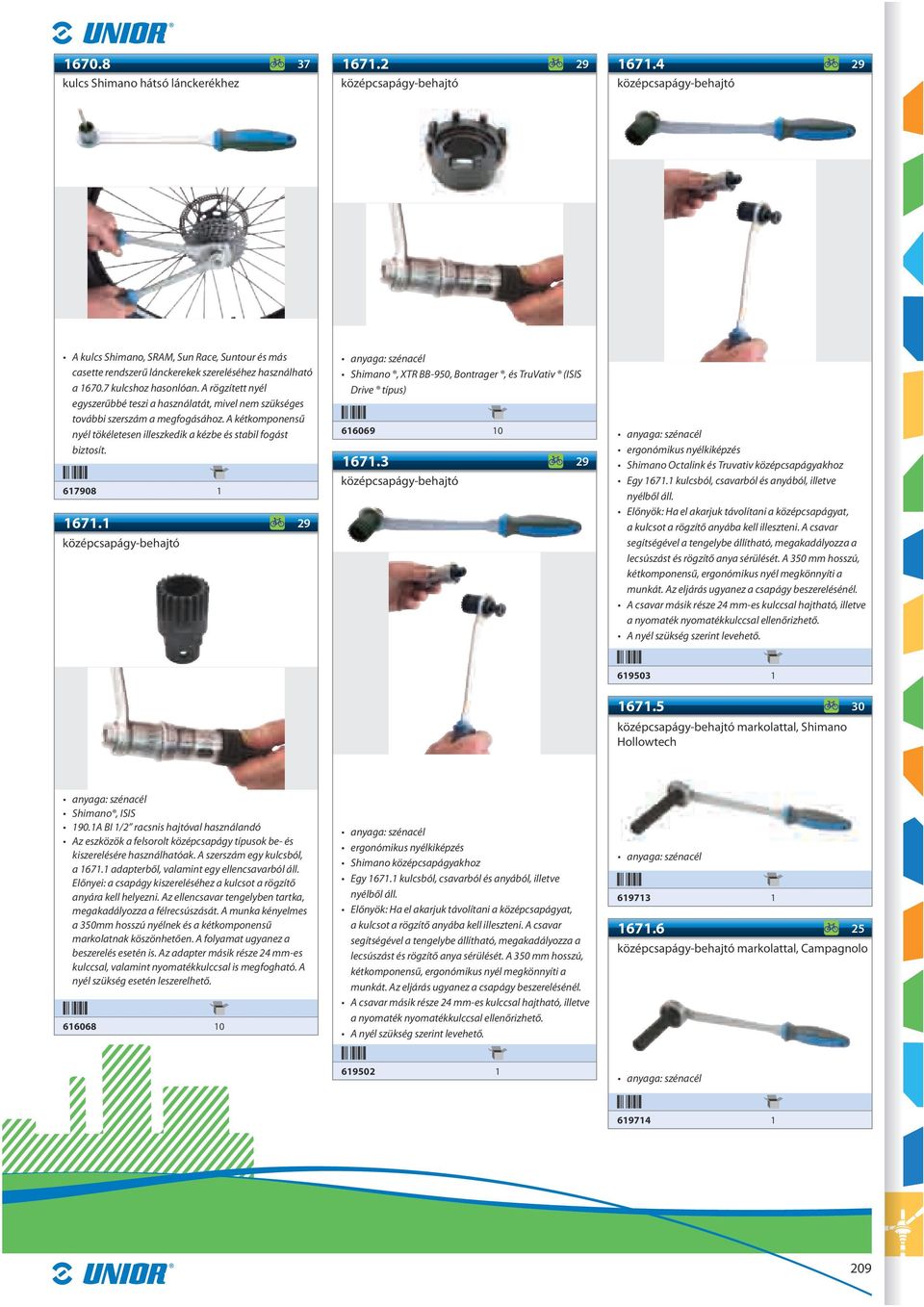

11 kulcs Shimano hátsó lánckerékhez középcsapágy-behajtó középcsapágy-behajtó A kulcs Shimano, SRAM, Sun Race, Suntour és más casette rendszerű lánckerekek szereléséhez használható a kulcshoz hasonlóan. A rögzített nyél egyszerűbbé teszi a használatát, mivel nem szükséges további szerszám a megfogásához. A kétkomponensű nyél tökéletesen illeszkedik a kézbe és stabil fogást biztosít középcsapágy-behajtó Shimano, XTR BB-950, Bontrager, és TruVativ (ISIS Drive típus) középcsapágy-behajtó Shimano Octalink és Truvativ középcsapágyakhoz Egy kulcsból, csavarból és anyából, illetve nyélből áll. Előnyök: Ha el akarjuk távolítani a középcsapágyat, a kulcsot a rögzítő anyába kell illeszteni. A csavar segítségével a tengelybe állítható, megakadályozza a lecsúszást és rögzítő anya sérülését. A 350 mm hosszú, kétkomponensű, ergonómikus nyél megkönnyíti a munkát. Az eljárás ugyanez a csapágy beszerelésénél. A csavar másik része 24 mm-es kulccsal hajtható, illetve a nyomaték nyomatékkulccsal ellenőrizhető. A nyél szükség szerint levehető középcsapágy-behajtó markolattal, Shimano Hollowtech Shimano, ISIS 190.1A BI 1/2 racsnis hajtóval használandó Az eszközök a felsorolt középcsapágy típusok be- és kiszerelésére használhatóak. A szerszám egy kulcsból, a adapterből, valamint egy ellencsavarból áll. Előnyei: a csapágy kiszereléséhez a kulcsot a rögzítő anyára kell helyezni. Az ellencsavar tengelyben tartka, megakadályozza a félrecsúszását. A munka kényelmes a 350mm hosszú nyélnek és a kétkomponensű markolatnak köszönhetően. A folyamat ugyanez a beszerelés esetén is. Az adapter másik része 24 mm-es kulccsal, valamint nyomatékkulccsal is megfogható. A nyél szükség esetén leszerelhető Shimano középcsapágyakhoz Egy kulcsból, csavarból és anyából, illetve nyélből áll. Előnyök: Ha el akarjuk távolítani a középcsapágyat, a kulcsot a rögzítő anyába kell illeszteni. A csavar segítségével a tengelybe állítható, megakadályozza a lecsúszást és rögzítő anya sérülését. A 350 mm hosszú, kétkomponensű, ergonómikus nyél megkönnyíti a munkát. Az eljárás ugyanez a csapágy beszerelésénél. A csavar másik része 24 mm-es kulccsal hajtható, illetve a nyomaték nyomatékkulccsal ellenőrizhető. A nyél szükség szerint levehető középcsapágy-behajtó markolattal, Campagnolo

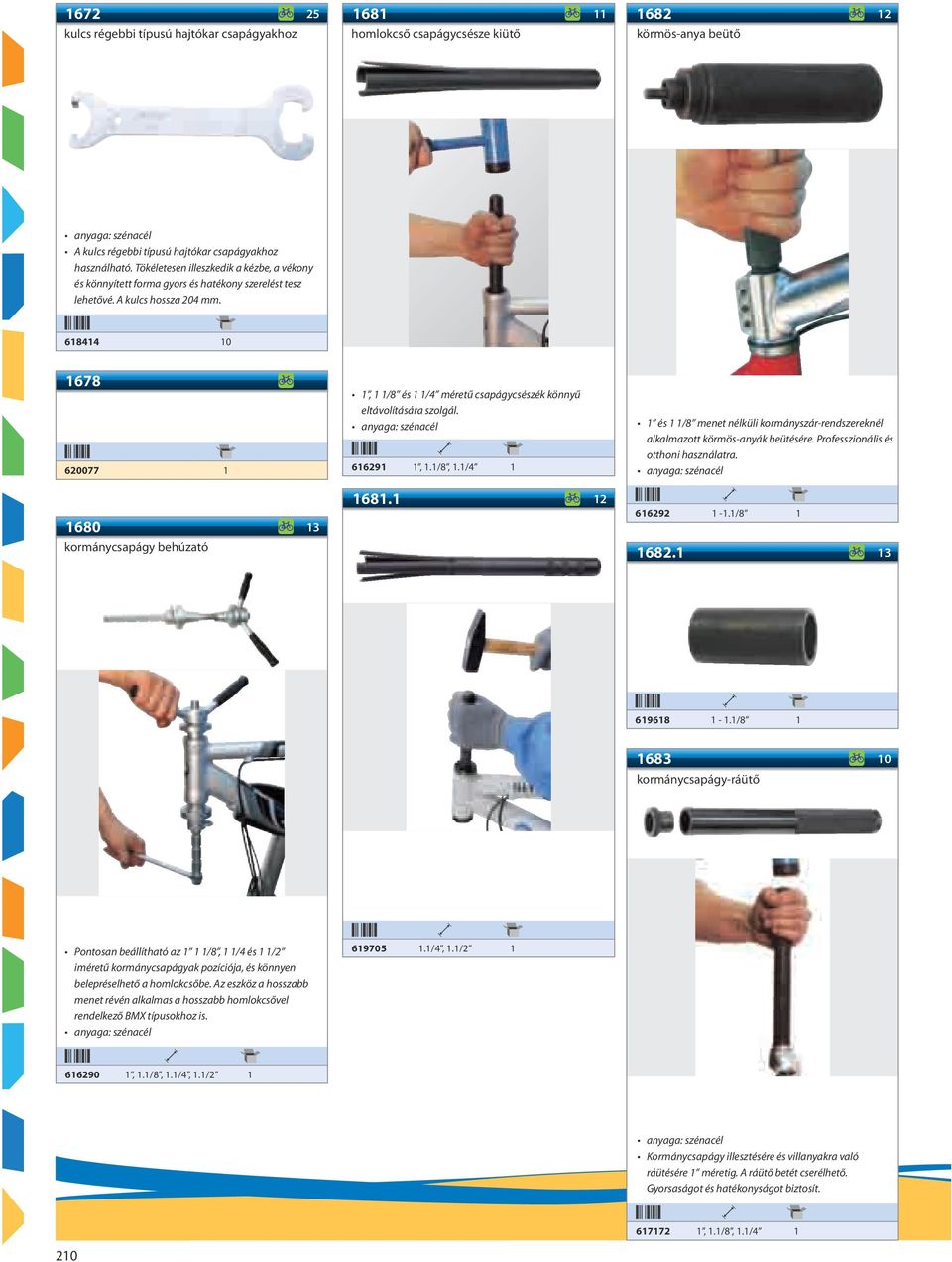

12 kulcs régebbi típusú hajtókar csapágyakhoz homlokcső csapágycsésze kiütő körmös-anya beütő A kulcs régebbi típusú hajtókar csapágyakhoz használható. Tökéletesen illeszkedik a kézbe, a vékony és könnyített forma gyors és hatékony szerelést tesz lehetővé. A kulcs hossza 204 mm kormánycsapágy behúzató 1, 1 1/8 és 1 1/4 méretű csapágycsészék könnyű eltávolítására szolgál , 1.1/8, 1.1/ és 1 1/8 menet nélküli kormányszár-rendszereknél alkalmazott körmös-anyák beütésére. Professzionális és otthoni használatra / / kormánycsapágy-ráütő Pontosan beállítható az 1 1 1/8, 1 1/4 és 1 1/2 iméretű kormánycsapágyak pozíciója, és könnyen belepréselhető a homlokcsőbe. Az eszköz a hosszabb menet révén alkalmas a hosszabb homlokcsővel rendelkező BMX típusokhoz is /4, 1.1/ , 1.1/8, 1.1/4, 1.1/2 1 Kormánycsapágy illesztésére és villanyakra való ráütésére 1 méretig. A ráütő betét cserélhető. Gyorsaságot és hatékonyságot biztosít , 1.1/8, 1.1/4 1

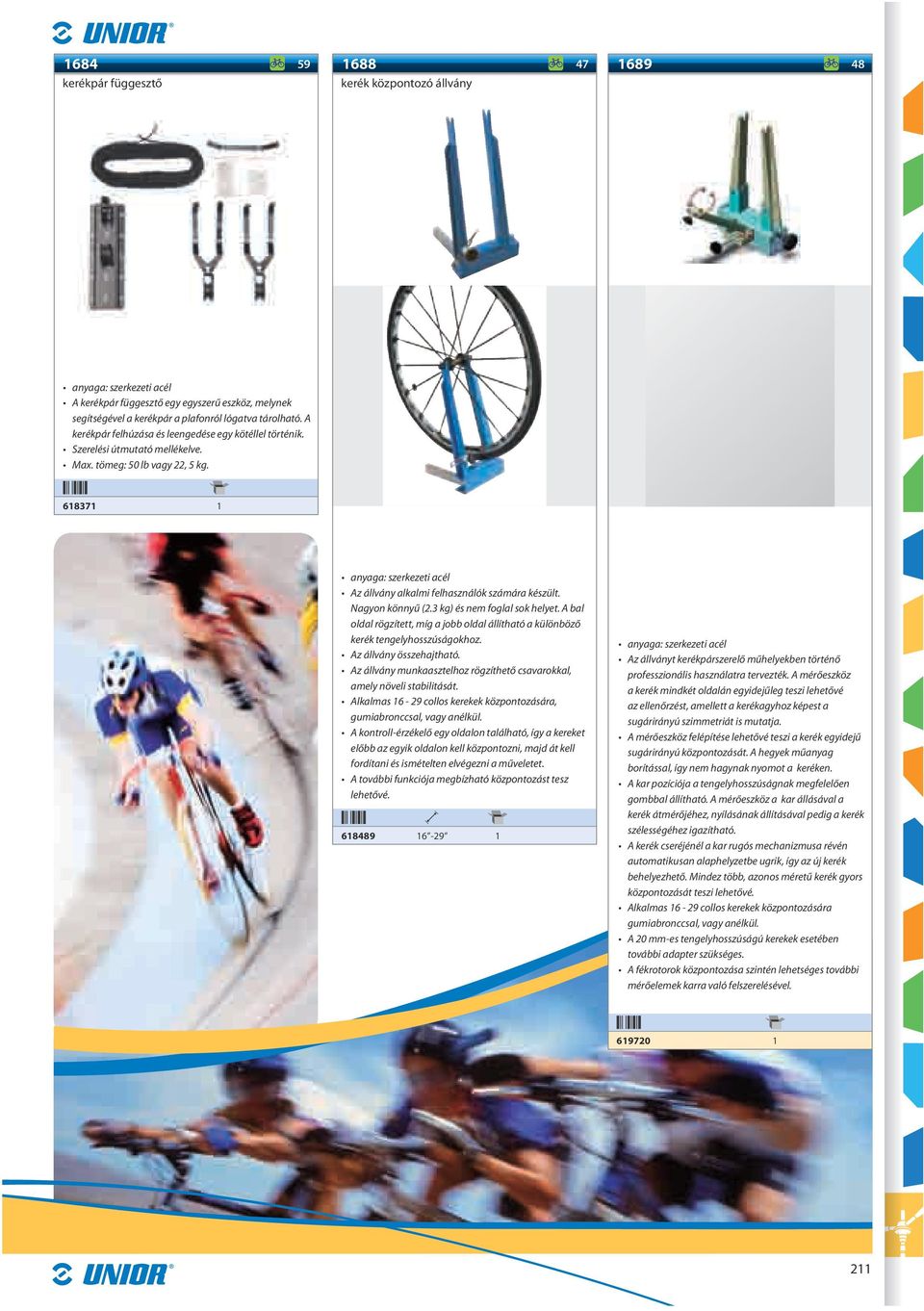

13 kerékpár függesztő kerék központozó állvány anyaga: szerkezeti acél A kerékpár függesztő egy egyszerű eszköz, melynek segítségével a kerékpár a plafonról lógatva tárolható. A kerékpár felhúzása és leengedése egy kötéllel történik. Szerelési útmutató mellékelve. Max. tömeg: 50 lb vagy 22, 5 kg anyaga: szerkezeti acél Az állvány alkalmi felhasználók számára készült. Nagyon könnyű (2.3 kg) és nem foglal sok helyet. A bal oldal rögzített, míg a jobb oldal állítható a különböző kerék tengelyhosszúságokhoz. Az állvány összehajtható. Az állvány munkaasztelhoz rögzíthető csavarokkal, amely növeli stabilitását. Alkalmas collos kerekek központozására, gumiabronccsal, vagy anélkül. A kontroll-érzékelő egy oldalon található, így a kereket előbb az egyik oldalon kell központozni, majd át kell fordítani és ismételten elvégezni a műveletet. A további funkciója megbízható központozást tesz lehetővé anyaga: szerkezeti acél Az állványt kerékpárszerelő műhelyekben történő professzionális használatra tervezték. A mérőeszköz a kerék mindkét oldalán egyidejűleg teszi lehetővé az ellenőrzést, amellett a kerékagyhoz képest a sugárirányú szimmetriát is mutatja. A mérőeszköz felépítése lehetővé teszi a kerék egyidejű sugárirányú központozását. A hegyek műanyag borítással, így nem hagynak nyomot a keréken. A kar pozíciója a tengelyhosszúságnak megfelelően gombbal állítható. A mérőeszköz a kar állásával a kerék átmérőjéhez, nyílásának állításával pedig a kerék szélességéhez igazítható. A kerék cseréjénél a kar rugós mechanizmusa révén automatikusan alaphelyzetbe ugrik, így az új kerék behelyezhető. Mindez több, azonos méretű kerék gyors központozását teszi lehetővé. Alkalmas collos kerekek központozására gumiabronccsal, vagy anélkül. A 20 mm-es tengelyhosszúságú kerekek esetében további adapter szükséges. A fékrotorok központozása szintén lehetséges további mérőelemek karra való felszerelésével

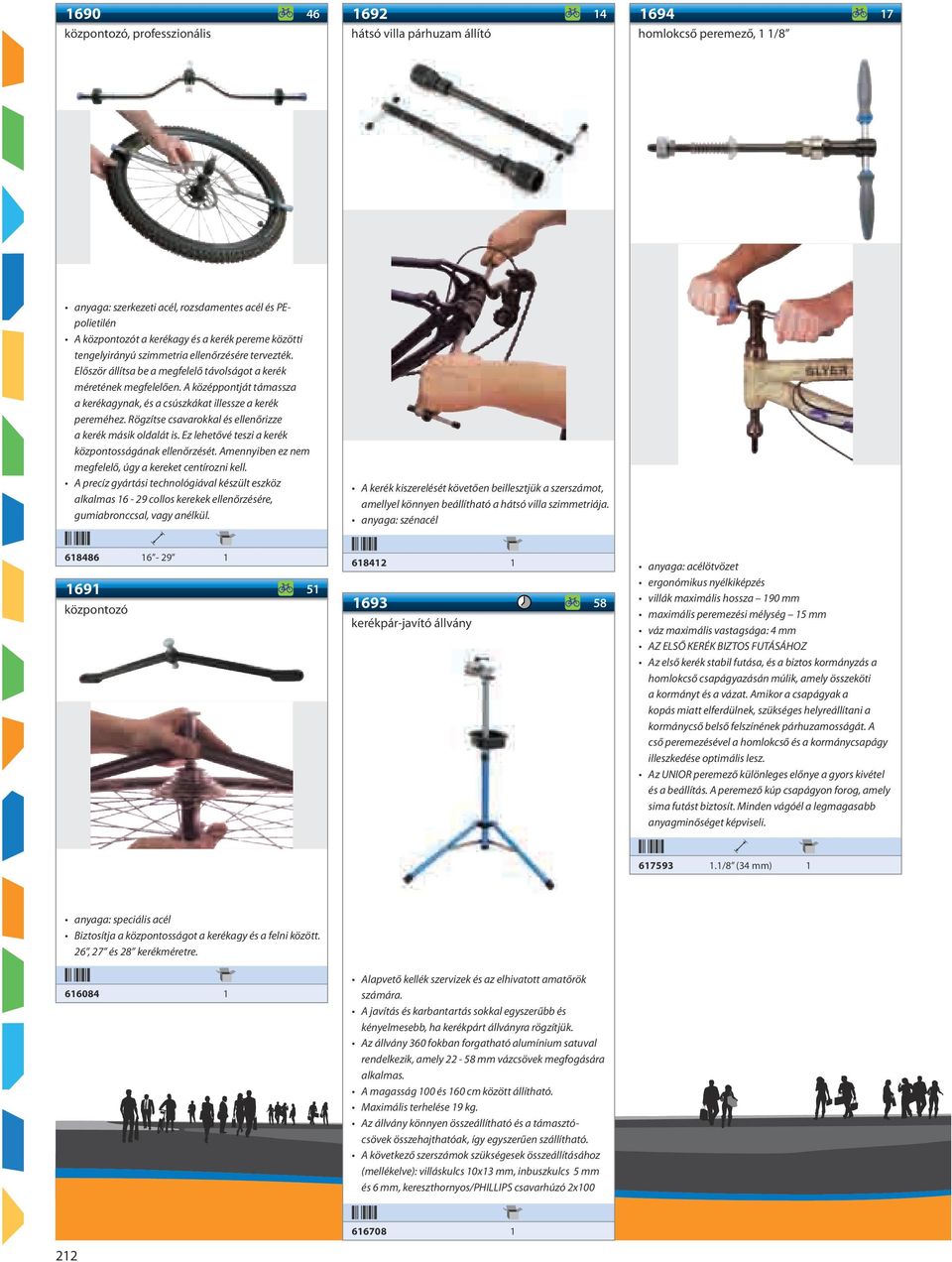

14 központozó, professzionális hátsó villa párhuzam állító homlokcső peremező, 1 1/8 anyaga: szerkezeti acél, rozsdamentes acél és PEpolietilén A központozót a kerékagy és a kerék pereme közötti tengelyirányú szimmetria ellenőrzésére tervezték. Először állítsa be a megfelelő távolságot a kerék méretének megfelelően. A középpontját támassza a kerékagynak, és a csúszkákat illessze a kerék pereméhez. Rögzítse csavarokkal és ellenőrizze a kerék másik oldalát is. Ez lehetővé teszi a kerék központosságának ellenőrzését. Amennyiben ez nem megfelelő, úgy a kereket centírozni kell. A precíz gyártási technológiával készült eszköz alkalmas collos kerekek ellenőrzésére, gumiabronccsal, vagy anélkül. A kerék kiszerelését követően beillesztjük a szerszámot, amellyel könnyen beállítható a hátsó villa szimmetriája központozó kerékpár-javító állvány villák maximális hossza 190 mm maximális peremezési mélység 15 mm váz maximális vastagsága: 4 mm AZ ELSŐ KERÉK BIZTOS FUTÁSÁHOZ Az első kerék stabil futása, és a biztos kormányzás a homlokcső csapágyazásán múlik, amely összeköti a kormányt és a vázat. Amikor a csapágyak a kopás miatt elferdülnek, szükséges helyreállítani a kormánycső belső felszínének párhuzamosságát. A cső peremezésével a homlokcső és a kormánycsapágy illeszkedése optimális lesz. Az UNIOR peremező különleges előnye a gyors kivétel és a beállítás. A peremező kúp csapágyon forog, amely sima futást biztosít. Minden vágóél a legmagasabb anyagminőséget képviseli /8 (34 mm) 1 anyaga: speciális acél Biztosítja a központosságot a kerékagy és a felni között. 26, 27 és 28 kerékméretre Alapvető kellék szervizek és az elhivatott amatőrök számára. A javítás és karbantartás sokkal egyszerűbb és kényelmesebb, ha kerékpárt állványra rögzítjük. Az állvány 360 fokban forgatható alumínium satuval rendelkezik, amely mm vázcsövek megfogására alkalmas. A magasság 100 és 160 cm között állítható. Maximális terhelése 19 kg. Az állvány könnyen összeállítható és a támasztócsövek összehajthatóak, így egyszerűen szállítható. A következő szerszámok szükségesek összeállításához (mellékelve): villáskulcs 10x13 mm, inbuszkulcs 5 mm és 6 mm, kereszthornyos/phillips csavarhúzó 2x

15 marófej 1694 homlokcső peremezőhöz hajtókar menetfúró hajtókar persely /8 (34 mm) váz menetfúró Precíz kialakítás és edzés garantálja, hogy sokáig éles marad. Készletben, bal és jobb menetfúróval. Új menetek vágására, vagy perselyek behelyezése előtt sérült menetek javításánál. Precíz munkát garantál a menet vágásának előkészítésénél M16 x AL 23 hajtókar menetvágó méretei: M16x1/M16x1, 25 A hajtókar beállításához sérült és javított menetek esetén M16 x 1/M14 x A 23 hajtókar persely bal Rozsda eltávolítására, valamint sérült menetek helyreállítására. Három különböző méretben. Kialakítása megakadályozza a furat környezetének sérülését. M10 - láncfeszítő konzolhoz (616079) M5 - kiegészítőkhöz (kulacstartó, sárvédő) (616078) M3 - láncfeszítő konzolhoz (616077) /8 x AR 23 hajtókar menetvágó jobb /8 x M M M10 1 jobb /8 x hajtókar persely hajtókar menetfúró Precíz kialakítás és edzés garantálja, hogy sokáig éles marad. Készletben, bal és jobb menetfúróval. Új menetek vágására, vagy perselyek behelyezése előtt sérült menetek javításánál. Precíz munkát garantál a menet vágásának előkészítésénél. méretei: M16x1/M16x1, 25 A hajtókar beállításához sérült és javított menetek esetén M16 x M16 x 1/M14 x

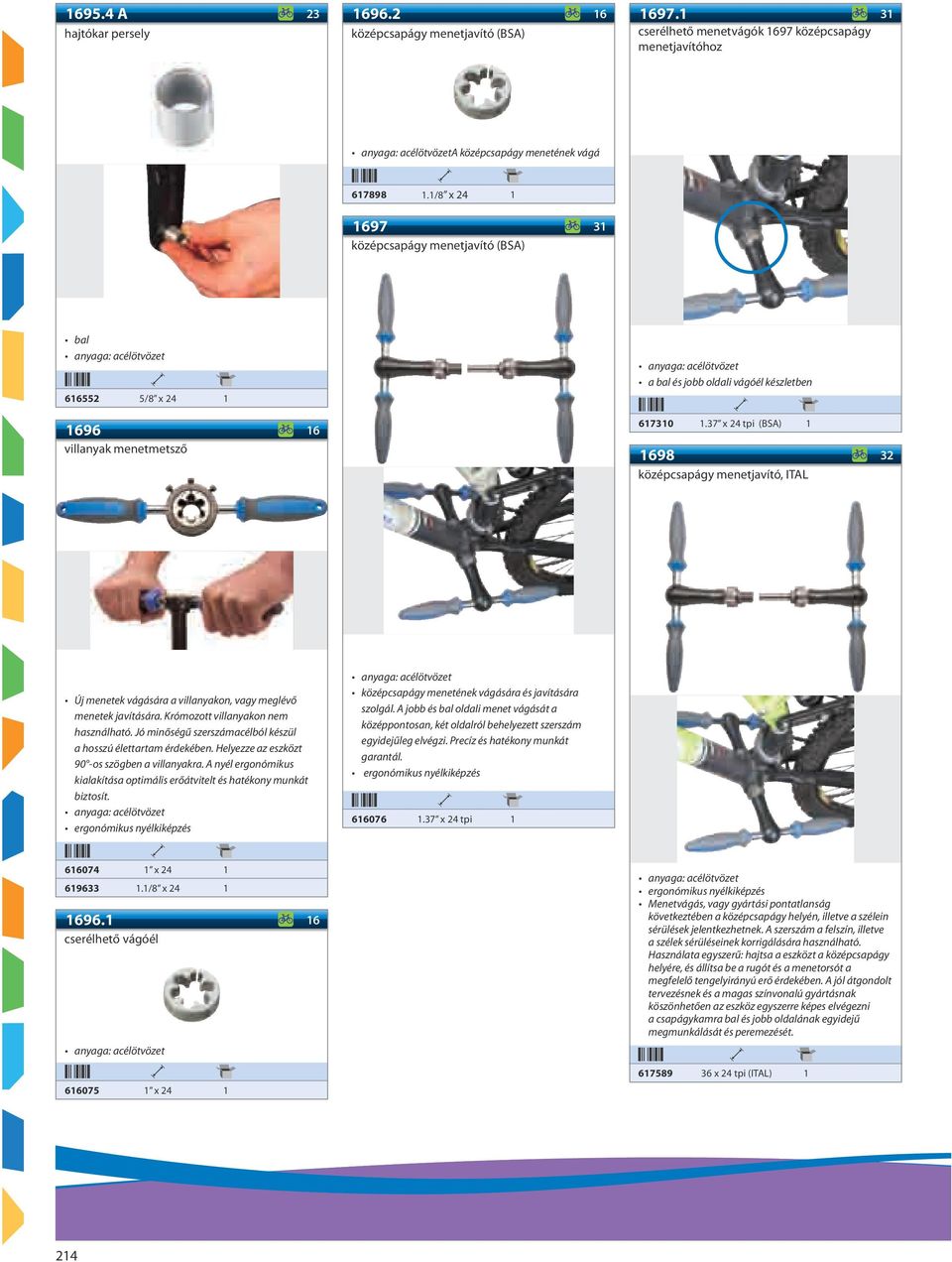

16 A 23 hajtókar persely középcsapágy menetjavító (BSA) cserélhető menetvágók 1697 középcsapágy menetjavítóhoz A középcsapágy menetének vágá /8 x középcsapágy menetjavító (BSA) bal /8 x villanyak menetmetsző a bal és jobb oldali vágóél készletben x 24 tpi (BSA) középcsapágy menetjavító, ITAL Új menetek vágására a villanyakon, vagy meglévő menetek javítására. Krómozott villanyakon nem használható. Jó minőségű szerszámacélból készül a hosszú élettartam érdekében. Helyezze az eszközt 90 -os szögben a villanyakra. A nyél ergonómikus kialakítása optimális erőátvitelt és hatékony munkát biztosít. középcsapágy menetének vágására és javítására szolgál. A jobb és bal oldali menet vágását a középpontosan, két oldalról behelyezett szerszám egyidejűleg elvégzi. Precíz és hatékony munkát garantál x 24 tpi x /8 x cserélhető vágóél x 24 1 Menetvágás, vagy gyártási pontatlanság következtében a középcsapágy helyén, illetve a szélein sérülések jelentkezhetnek. A szerszám a felszín, illetve a szélek sérüléseinek korrigálására használható. Használata egyszerű: hajtsa a eszközt a középcsapágy helyére, és állítsa be a rugót és a menetorsót a megfelelő tengelyirányú erő érdekében. A jól átgondolt tervezésnek és a magas színvonalú gyártásnak köszönhetően az eszköz egyszerre képes elvégezni a csapágykamra bal és jobb oldalának egyidejű megmunkálását és peremezését x 24 tpi (ITAL) 1 214

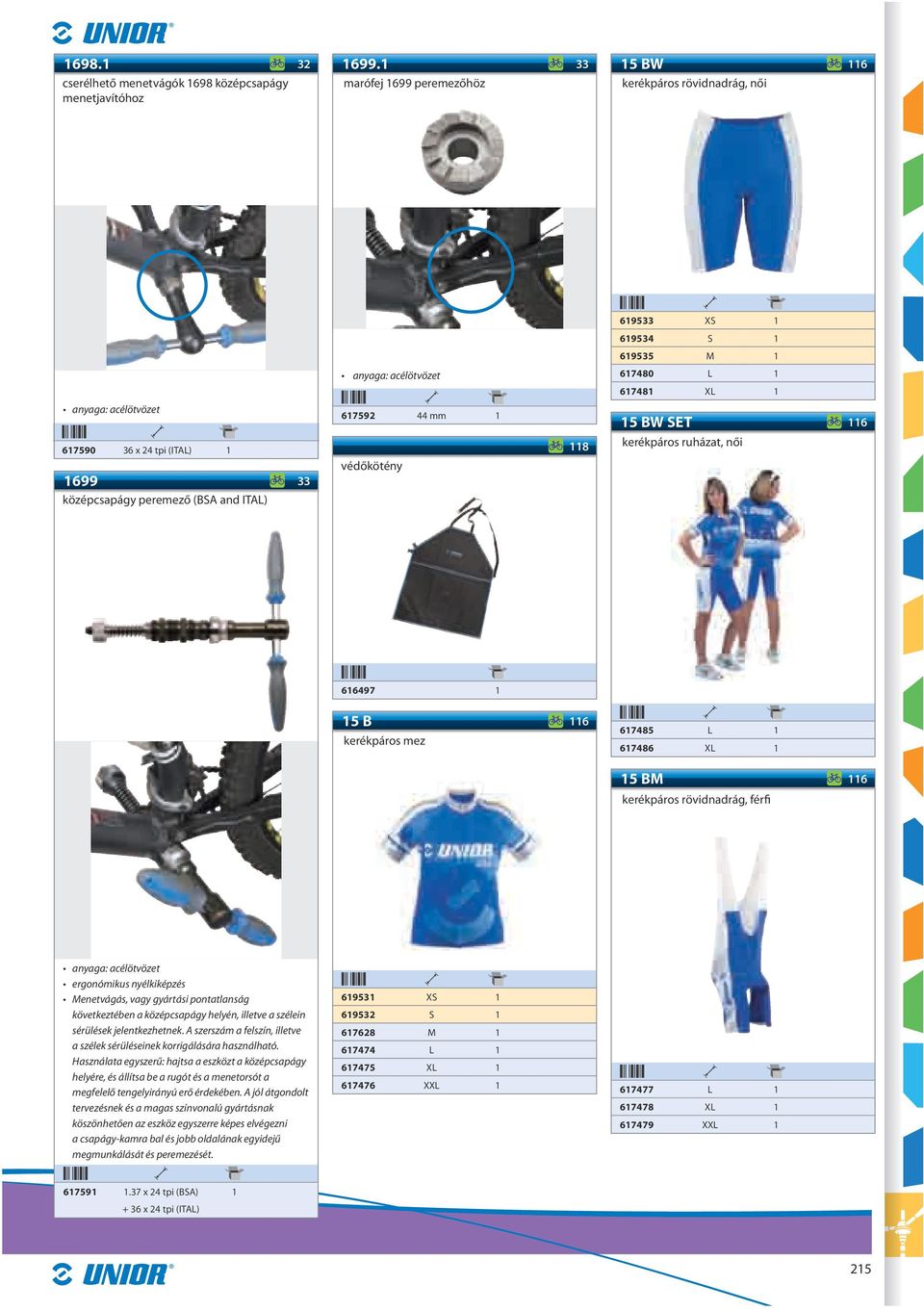

17 cserélhető menetvágók 1698 középcsapágy menetjavítóhoz marófej 1699 peremezőhöz 15 BW 116 kerékpáros rövidnadrág, női XS S M L XL x 24 tpi (ITAL) középcsapágy peremező (BSA and ITAL) mm 1 védőkötény BW SET 116 kerékpáros ruházat, női B 116 kerékpáros mez L XL 1 15 BM 116 kerékpáros rövidnadrág, férfi Menetvágás, vagy gyártási pontatlanság következtében a középcsapágy helyén, illetve a szélein sérülések jelentkezhetnek. A szerszám a felszín, illetve a szélek sérüléseinek korrigálására használható. Használata egyszerű: hajtsa a eszközt a középcsapágy helyére, és állítsa be a rugót és a menetorsót a megfelelő tengelyirányú erő érdekében. A jól átgondolt tervezésnek és a magas színvonalú gyártásnak köszönhetően az eszköz egyszerre képes elvégezni a csapágy-kamra bal és jobb oldalának egyidejű megmunkálását és peremezését XS S M L XL XXL L XL XXL x 24 tpi (BSA) x 24 tpi (ITAL) 215

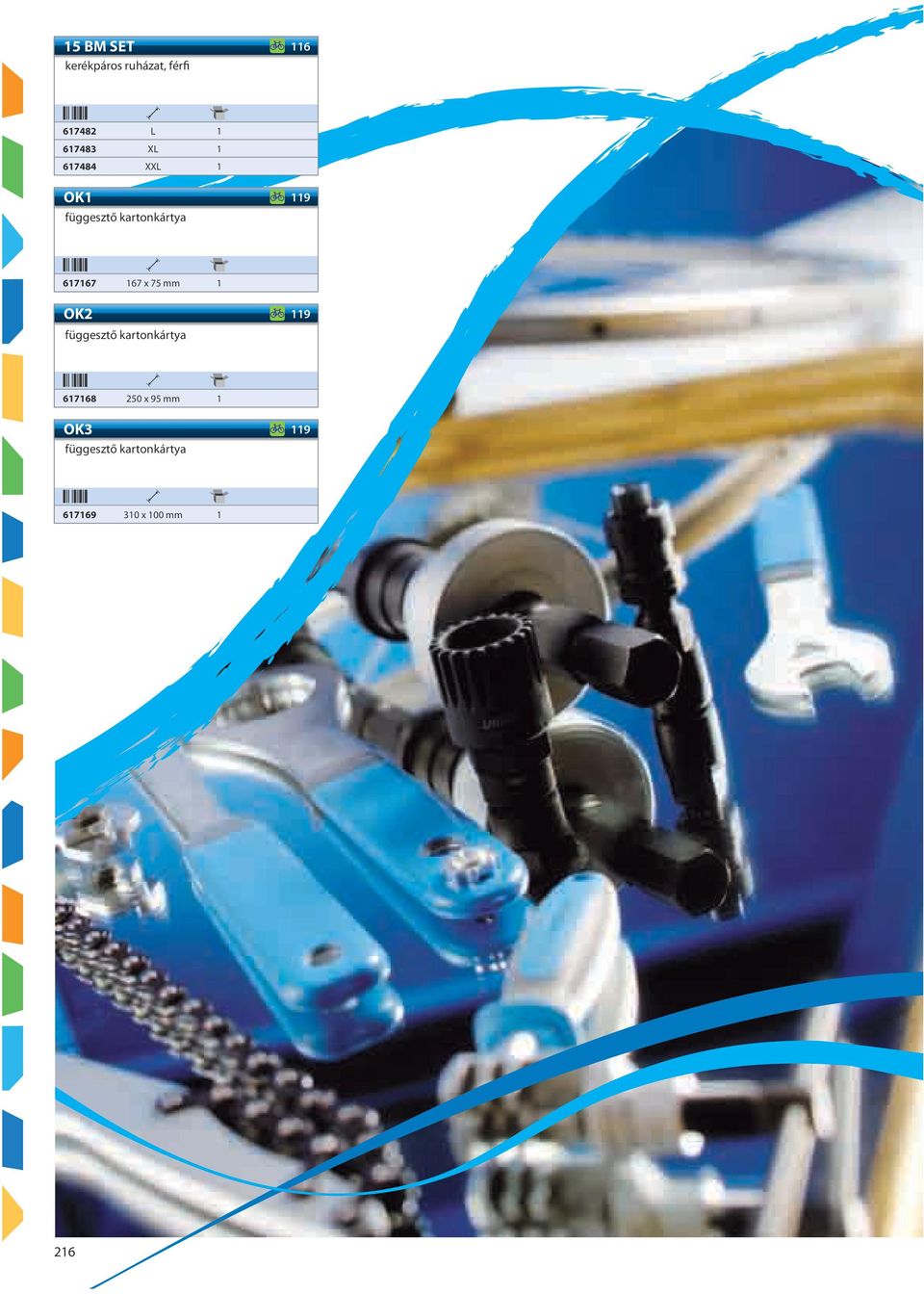

18 15 BM SET 116 kerékpáros ruházat, férfi L XL XXL 1 OK1 119 függesztő kartonkártya x 75 mm 1 OK2 119 függesztő kartonkártya x 95 mm 1 OK3 119 függesztő kartonkártya x 100 mm 1 216
