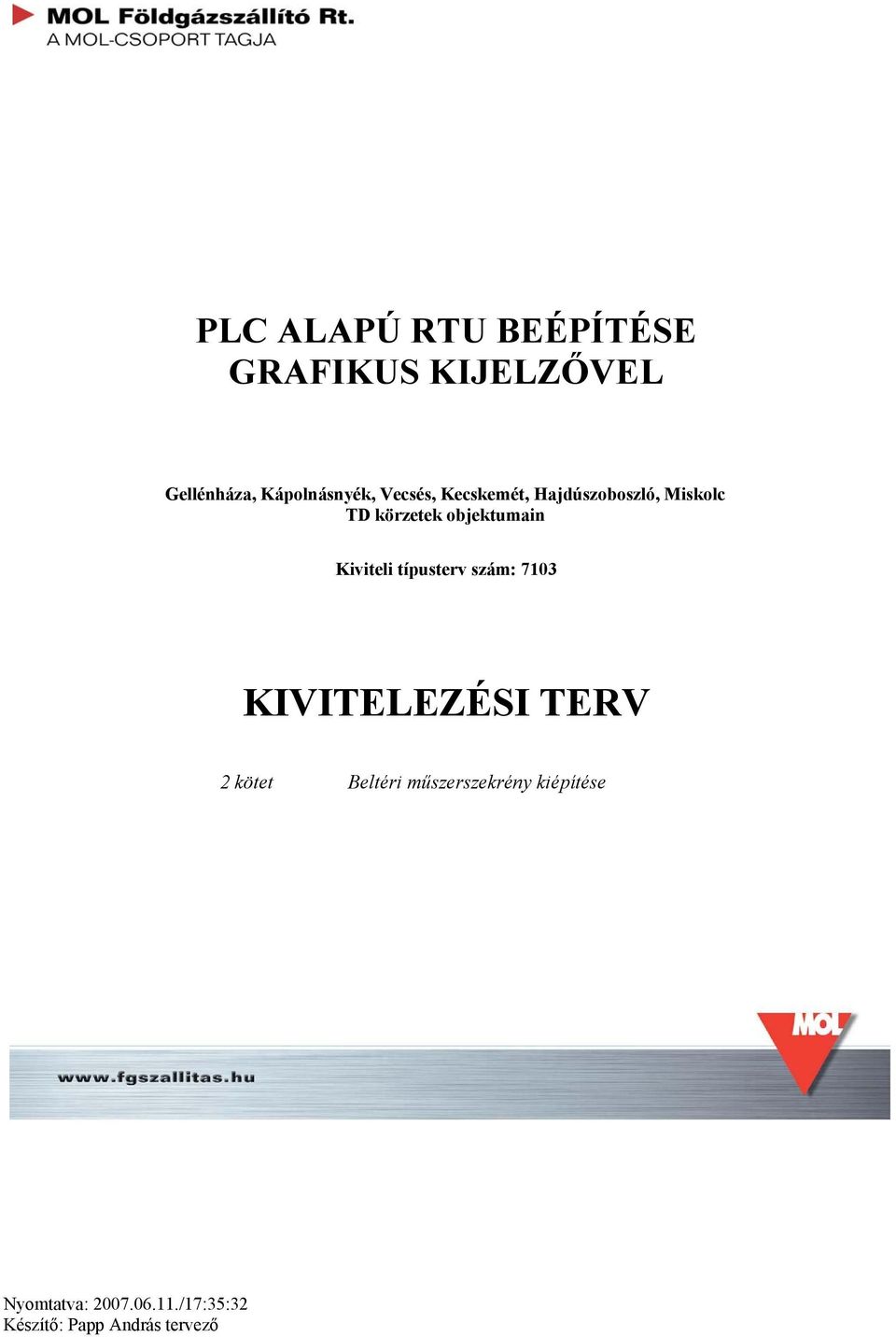

1 PLC ALAPÚ RTU BEÉPÍTÉSE GRAFIKUS KIJELZŐVEL Gellénháza, Kápolnásnyék, Vecsés, Kecskemét, Hajdúszoboszló, Miskolc TD körzetek objektumain Kiviteli típusterv szám: 7103 KIVITELEZÉSI TERV 2 kötet Beltéri műszerszekrény kiépítése Nyomtatva: /17:35:32 Készítő: Papp András tervező

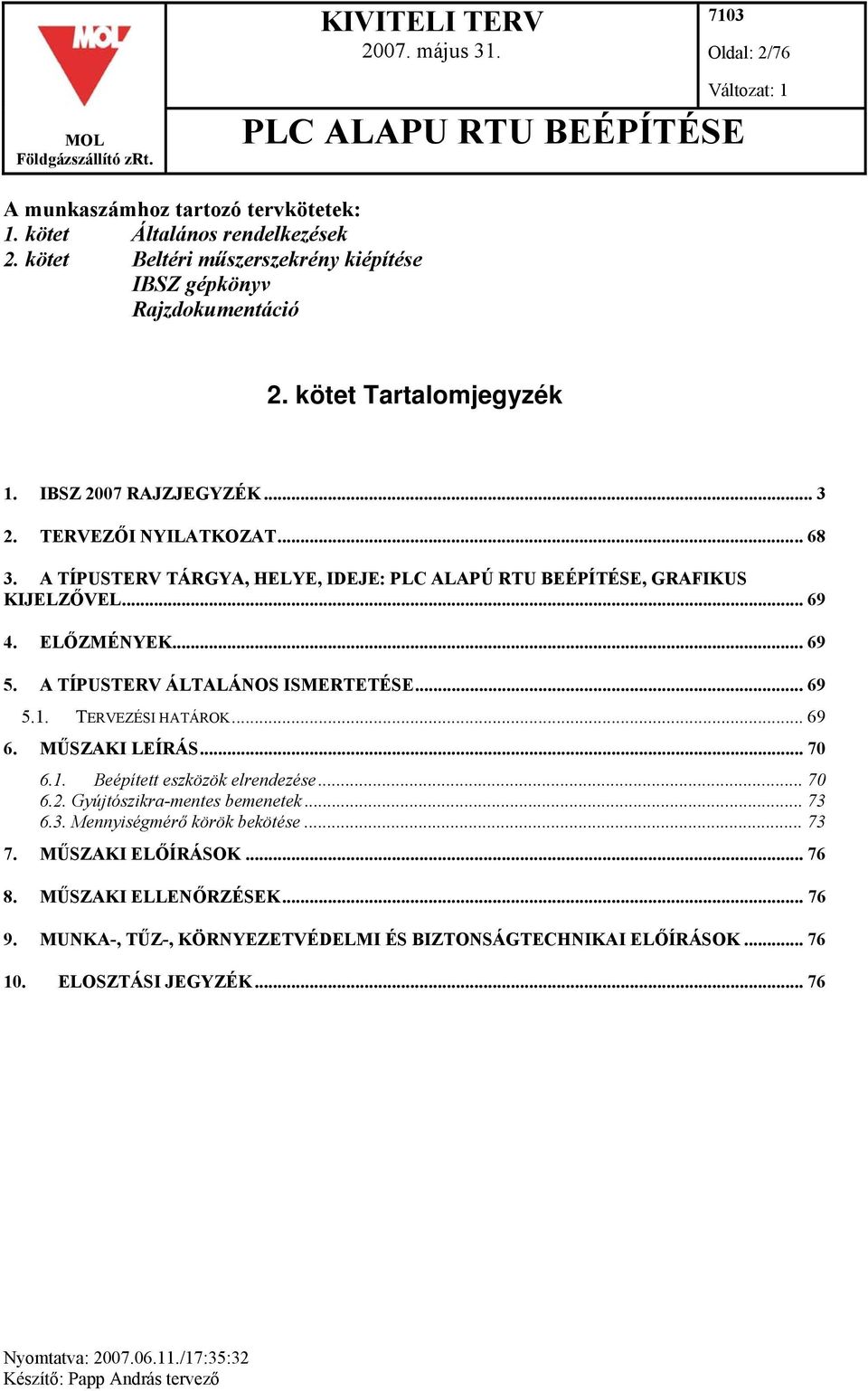

2 KIVITELI TERV május Oldal: 2/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 A munkaszámhoz tartozó tervkötetek: 1. kötet Általános rendelkezések 2. kötet Beltéri műszerszekrény kiépítése IBSZ gépkönyv Rajzdokumentáció 2. kötet Tartalomjegyzék 1. IBSZ 2007 RAJZJEGYZÉK TERVEZŐI NYILATKOZAT A TÍPUSTERV TÁRGYA, HELYE, IDEJE: PLC ALAPÚ RTU BEÉPÍTÉSE, GRAFIKUS KIJELZŐVEL ELŐZMÉNYEK A TÍPUSTERV ÁLTALÁNOS ISMERTETÉSE TERVEZÉSI HATÁROK MŰSZAKI LEÍRÁS Beépített eszközök elrendezése Gyújtószikra-mentes bemenetek Mennyiségmérő körök bekötése MŰSZAKI ELŐÍRÁSOK MŰSZAKI ELLENŐRZÉSEK MUNKA-, TŰZ-, KÖRNYEZETVÉDELMI ÉS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK ELOSZTÁSI JEGYZÉK Nyomtatva: /17:35:32 Készítő: Papp András tervező

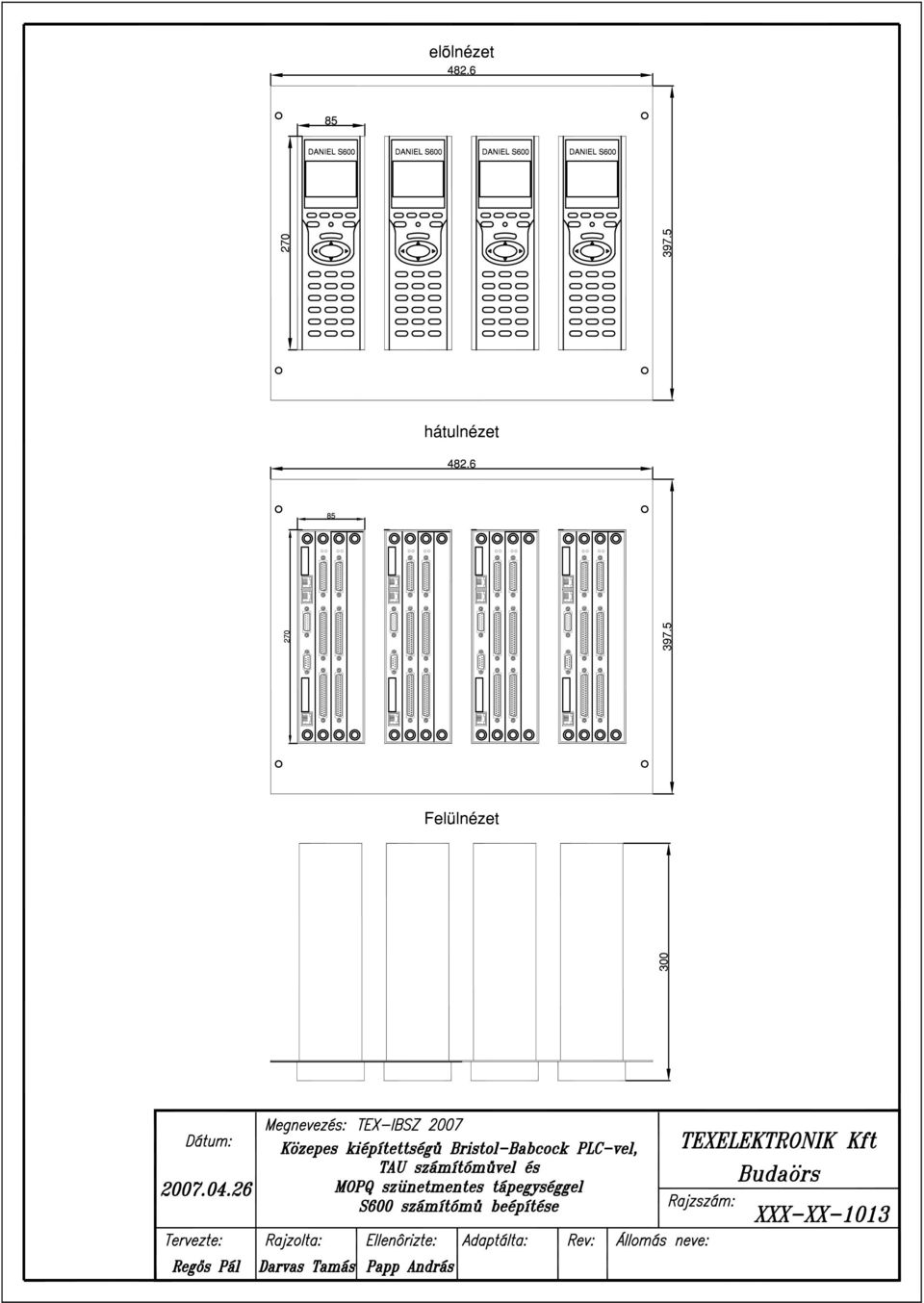

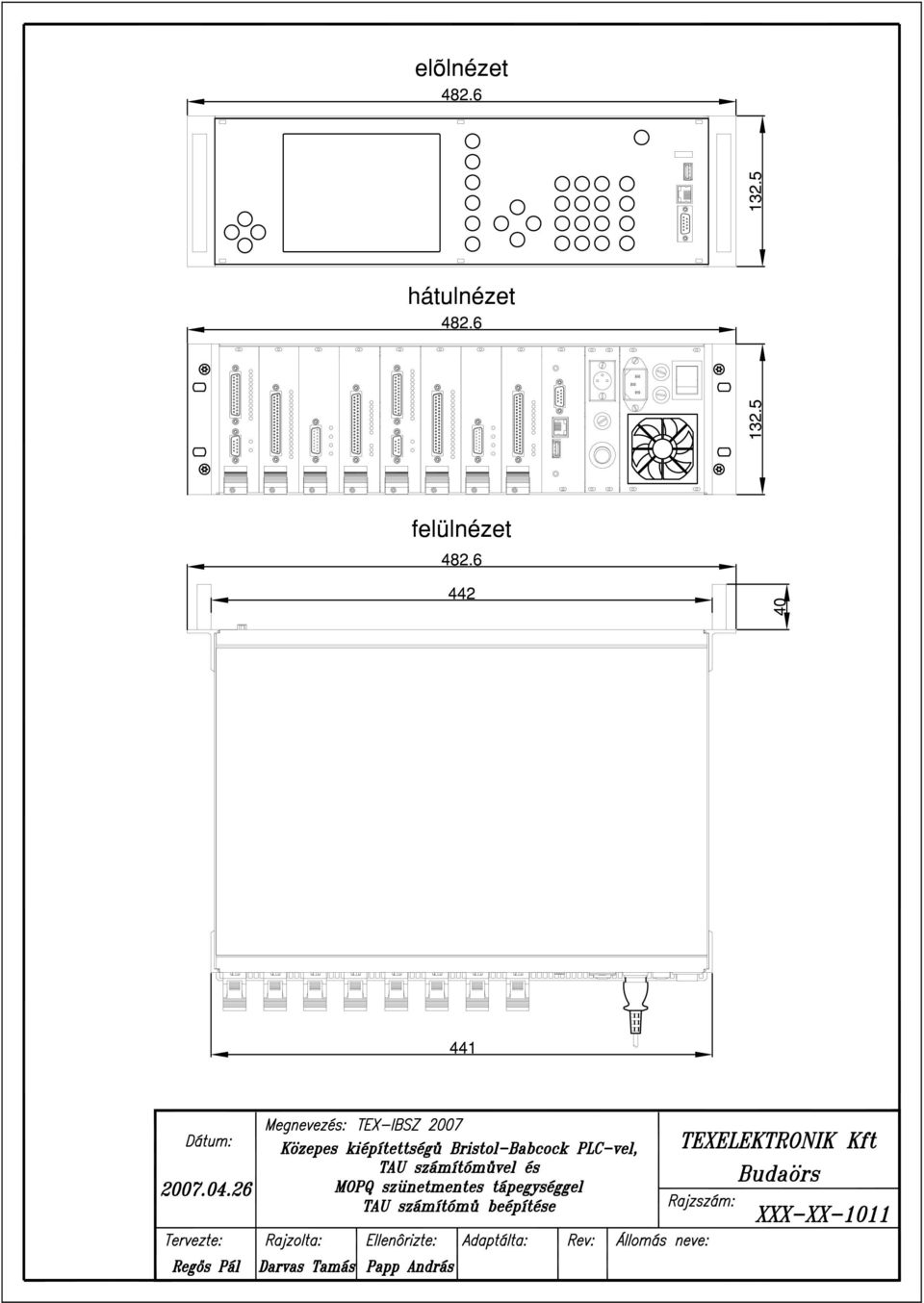

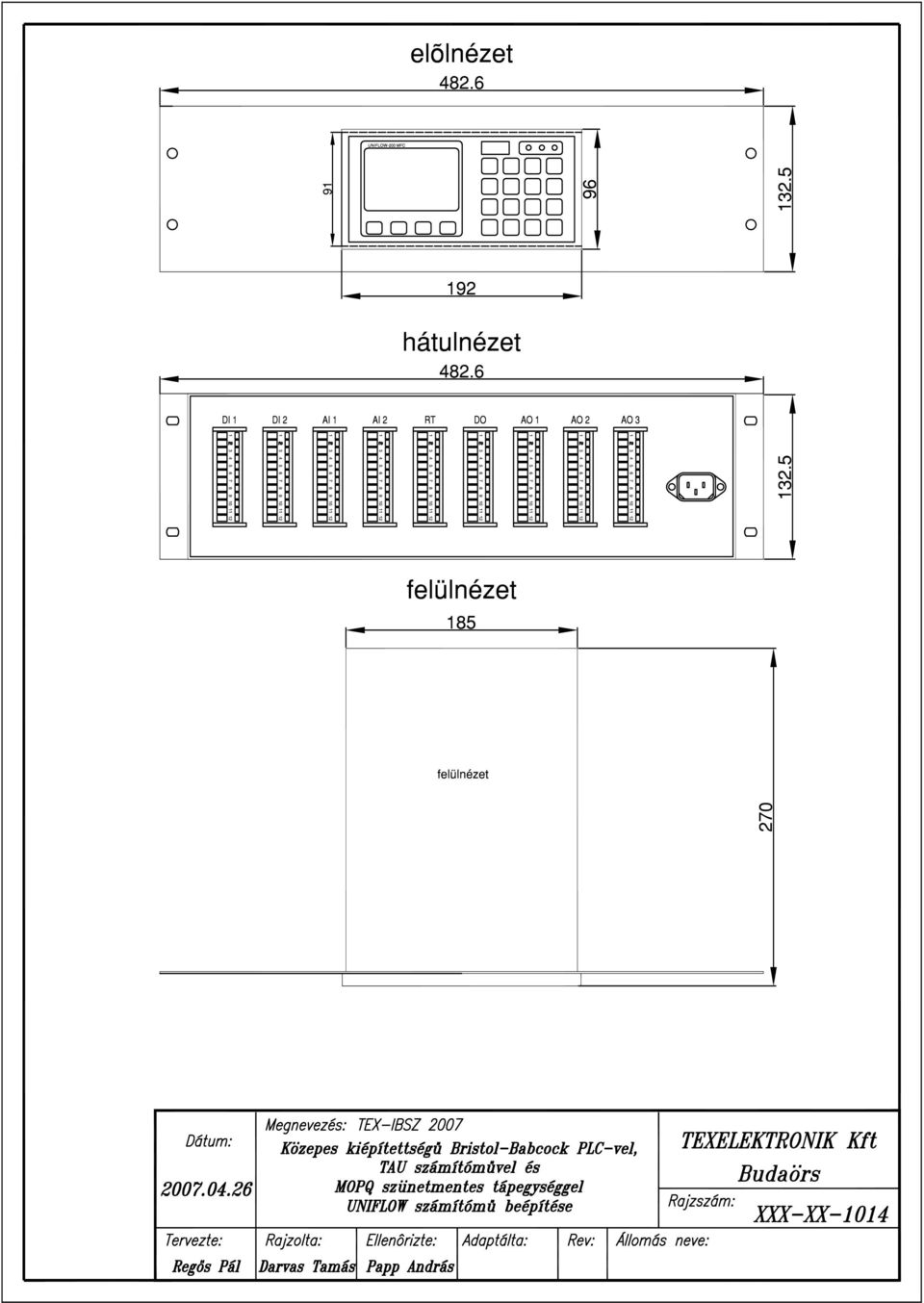

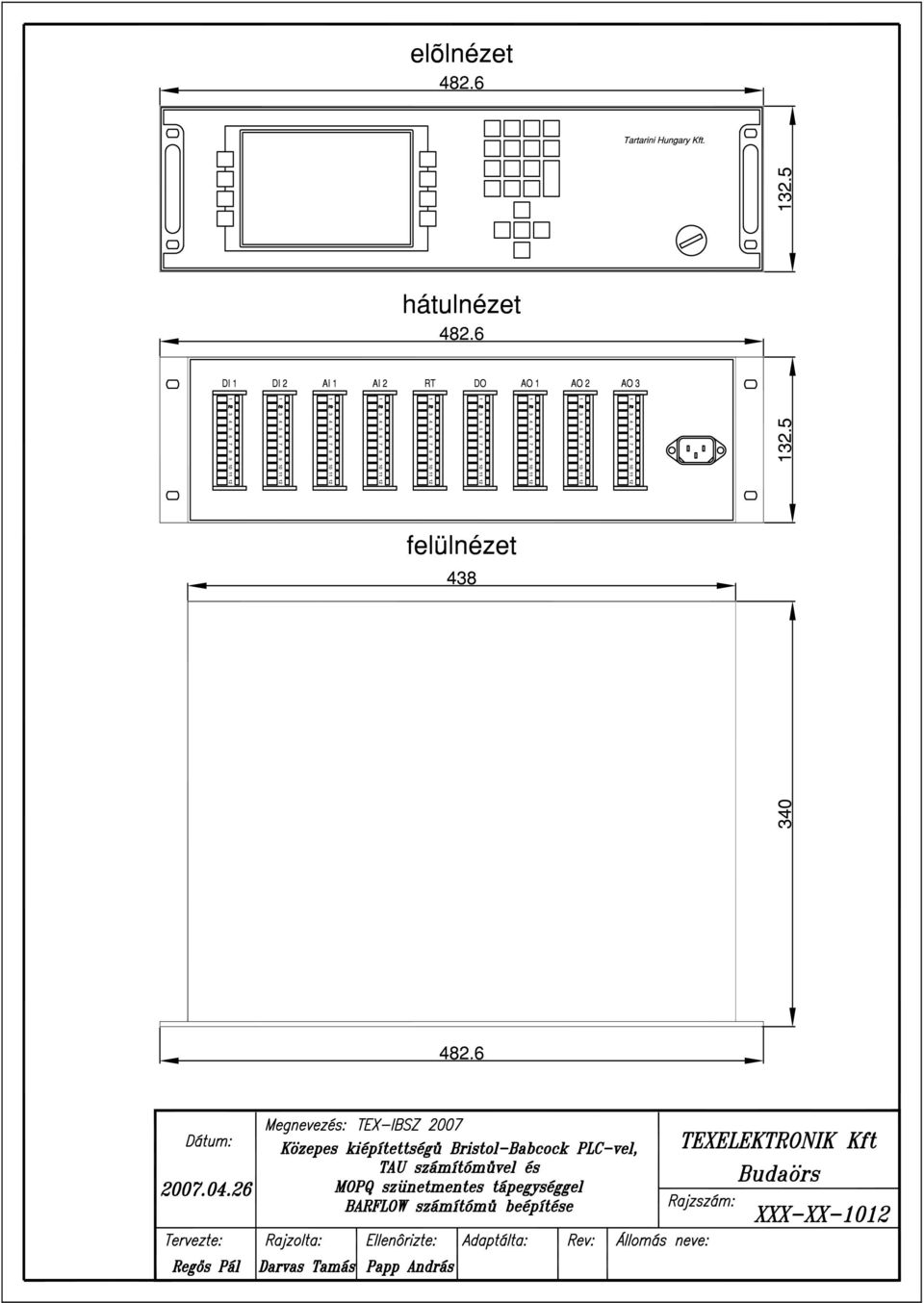

3 KIVITELI TERV május Oldal: 3/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 1. IBSZ 2007 rajzjegyzék IBSZ Lengőkeret elrendezés Belső elrendezés Blokk vázlat Tápelosztás Belső kábelezés TAU beépítési rajzok Barflow beépítési rajzok S600 beépítési rajzok UNIFLOW 200 beépítési rajzok MOPQ tápegység beépítési rajzok APC beépítési rajzok Gyújtószikra mentes bemenetek Gyújtószikra mentes bemenetek Kétállapotú bemenetek Kétállapotú bemenetek Kétállapotú bemenetek BB kétállapotú bemeneti modul BB kétállapotú bemeneti modul BR kétállapotú bemeneti modul BR kétállapotú bemeneti modul SCH kétállapotú bemeneti modul SCH kétállapotú bemeneti modul Mérőperemes mérőkör (1) Mérőperemes mérőkör (2) Mérőperemes mérőkör (3) Mérőperemes mérőkör (4) Turbinás mérőkör (1) Turbinás mérőkör (2) Nyomtatva: /17:35:32 Készítő: Papp András tervező

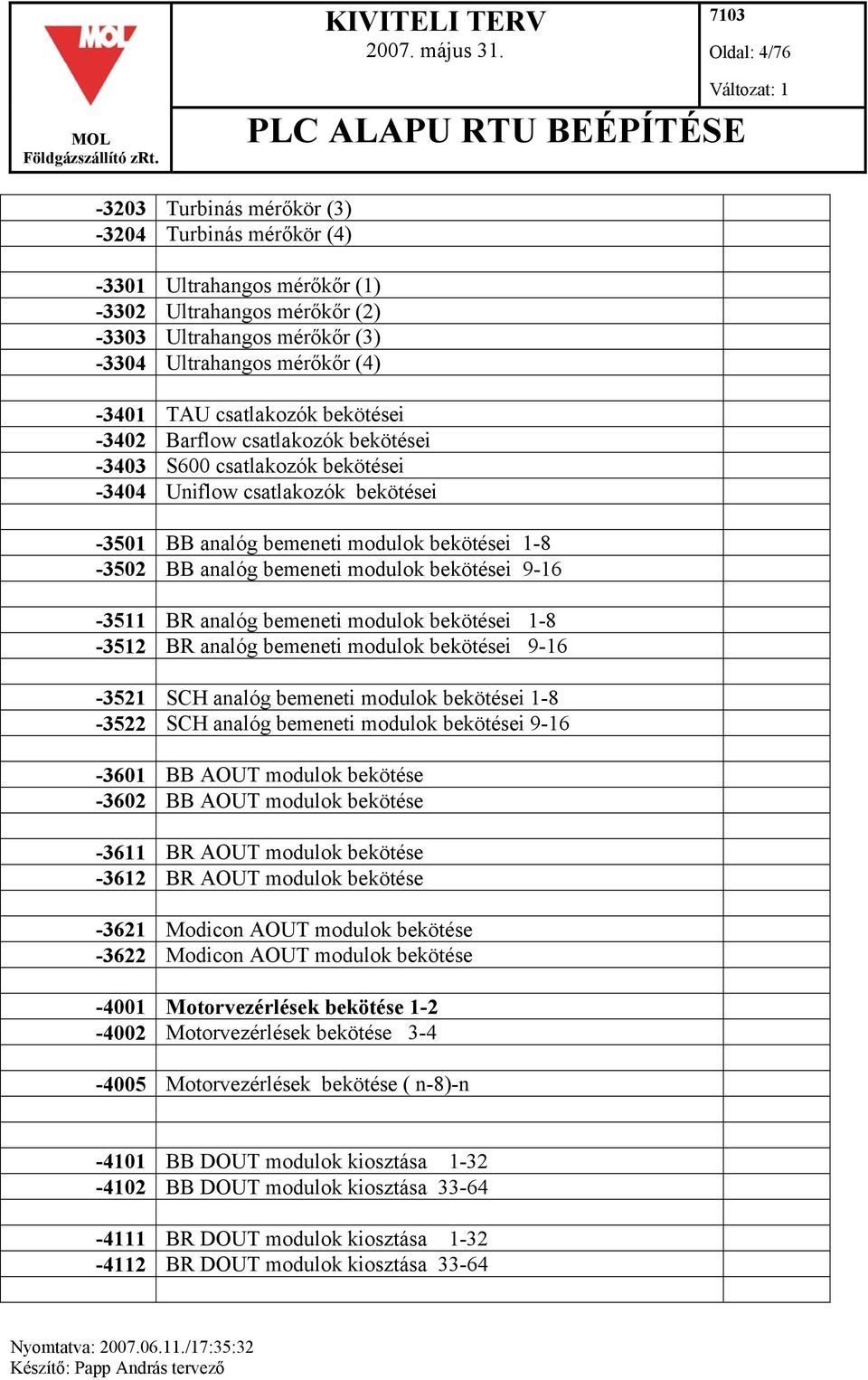

4 KIVITELI TERV május Oldal: 4/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: Turbinás mérőkör (3) Turbinás mérőkör (4) Ultrahangos mérőkőr (1) Ultrahangos mérőkőr (2) Ultrahangos mérőkőr (3) Ultrahangos mérőkőr (4) TAU csatlakozók bekötései Barflow csatlakozók bekötései S600 csatlakozók bekötései Uniflow csatlakozók bekötései BB analóg bemeneti modulok bekötései BB analóg bemeneti modulok bekötései BR analóg bemeneti modulok bekötései BR analóg bemeneti modulok bekötései SCH analóg bemeneti modulok bekötései SCH analóg bemeneti modulok bekötései BB AOUT modulok bekötése BB AOUT modulok bekötése BR AOUT modulok bekötése BR AOUT modulok bekötése Modicon AOUT modulok bekötése Modicon AOUT modulok bekötése Motorvezérlések bekötése Motorvezérlések bekötése Motorvezérlések bekötése ( n-8)-n BB DOUT modulok kiosztása BB DOUT modulok kiosztása BR DOUT modulok kiosztása BR DOUT modulok kiosztása Nyomtatva: /17:35:32 Készítő: Papp András tervező

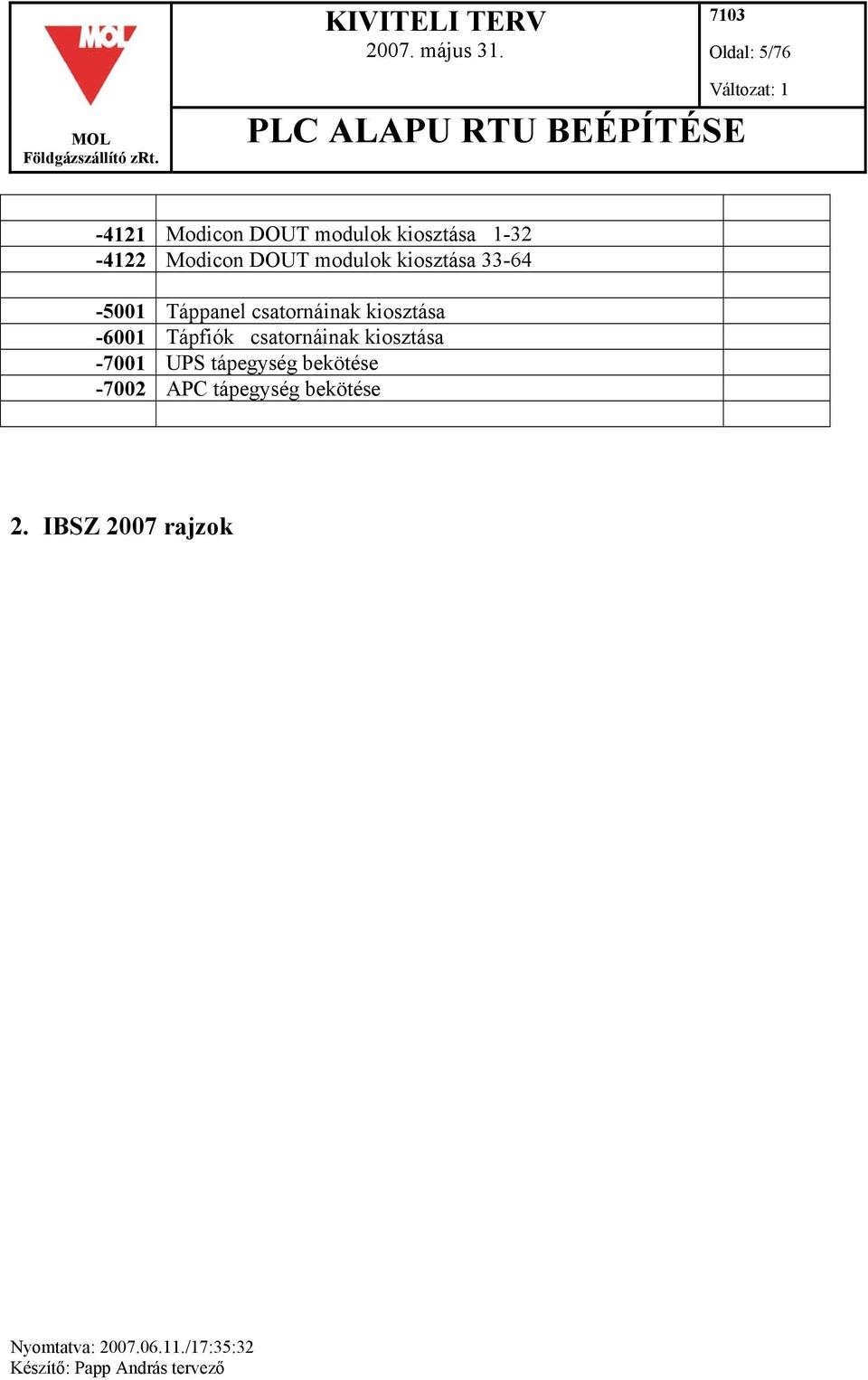

5 KIVITELI TERV május Oldal: 5/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: Modicon DOUT modulok kiosztása Modicon DOUT modulok kiosztása Táppanel csatornáinak kiosztása Tápfiók csatornáinak kiosztása UPS tápegység bekötése APC tápegység bekötése 2. IBSZ 2007 rajzok Nyomtatva: /17:35:32 Készítő: Papp András tervező

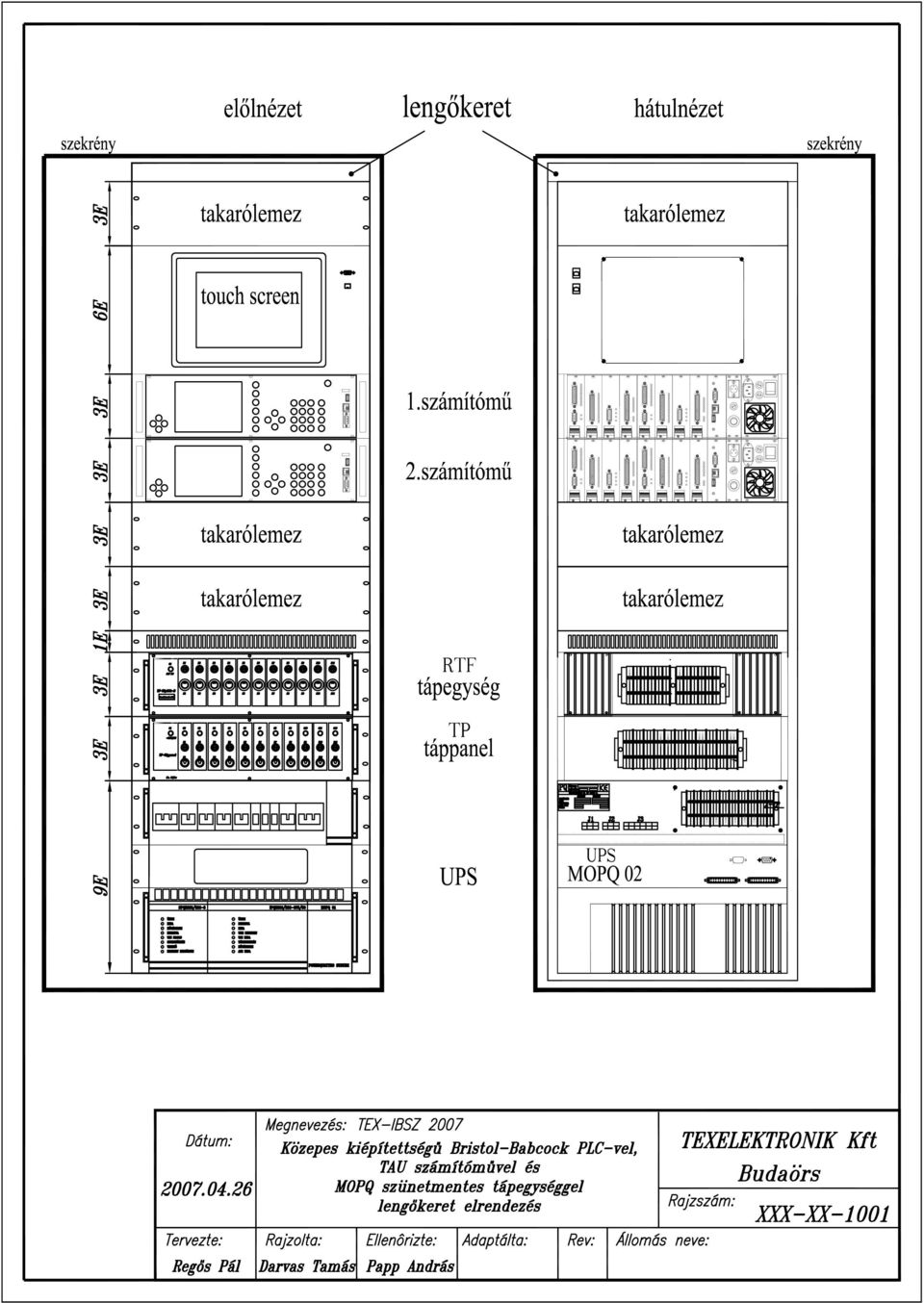

6

7

8

9

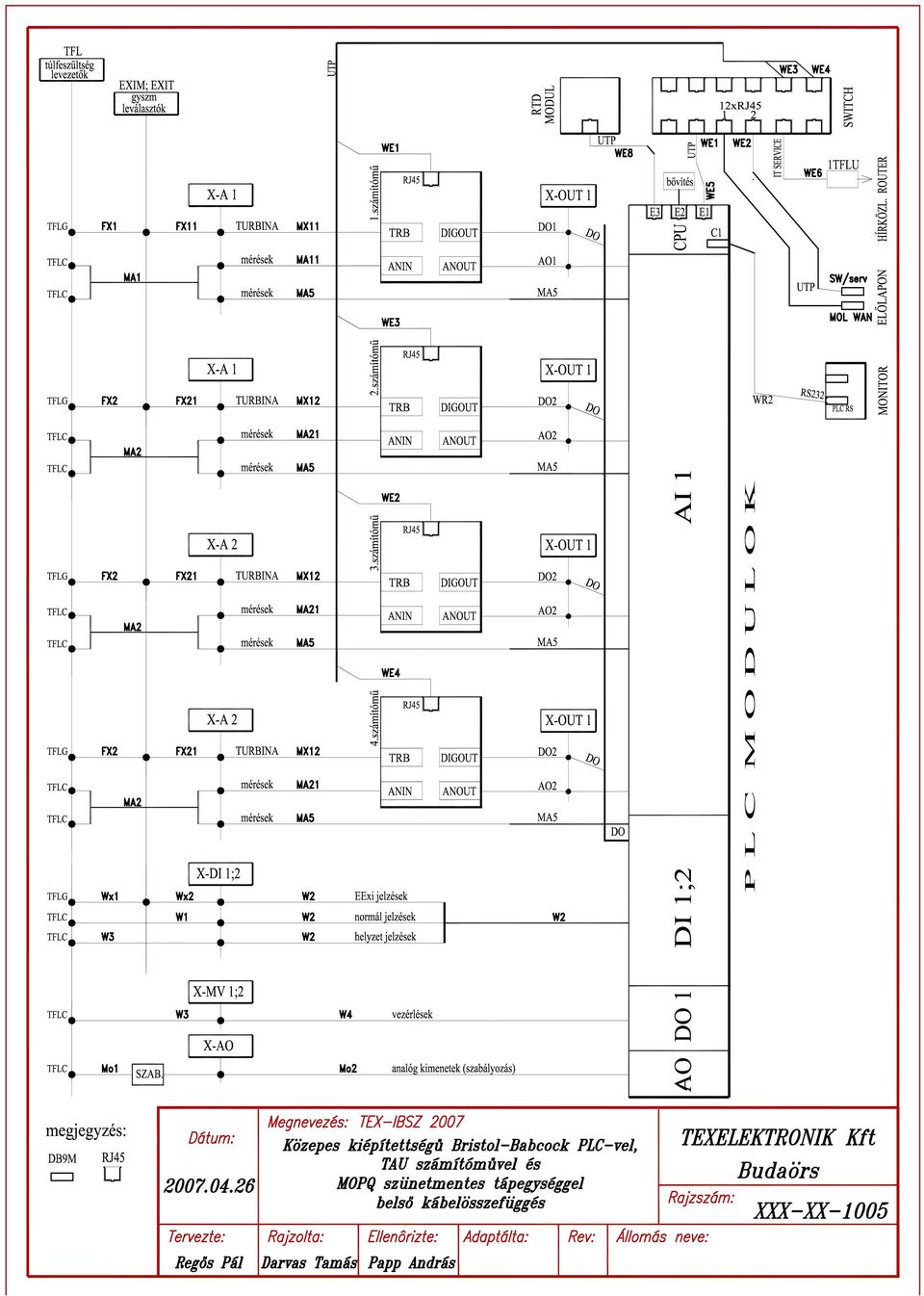

10

11

12

13

14

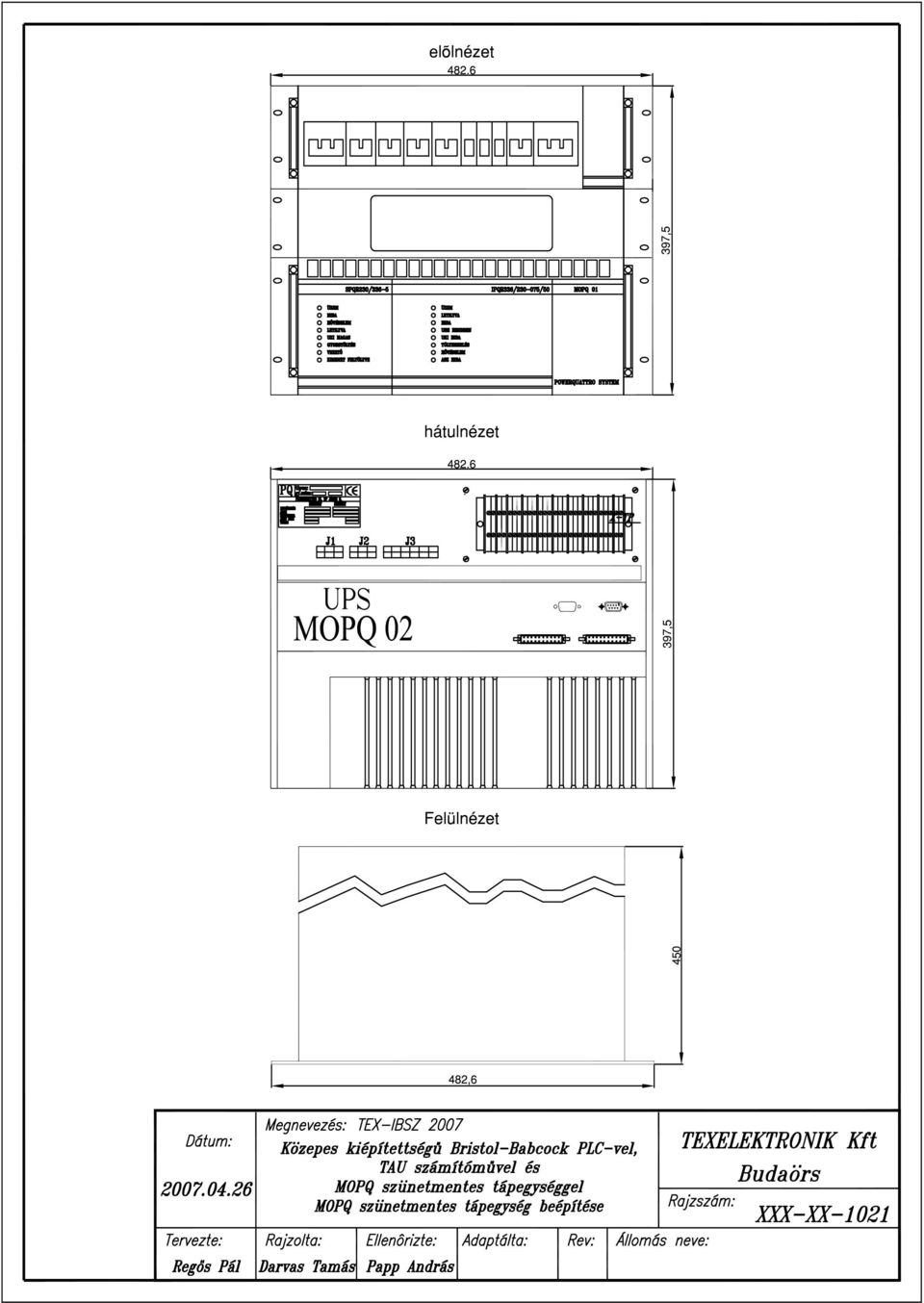

15

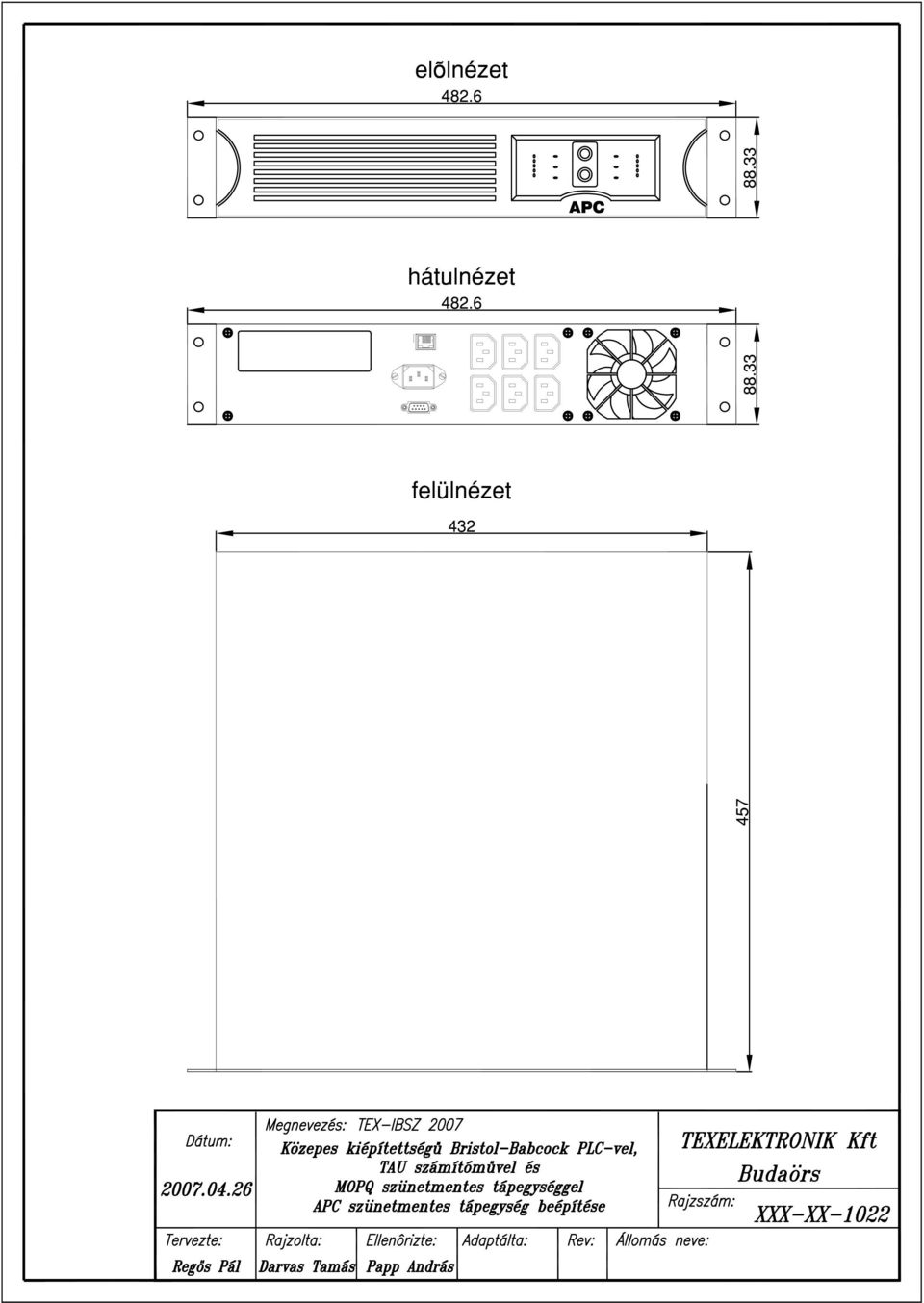

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68 KIVITELI TERV május Oldal: 68/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 3. Tervezői nyilatkozat Tervezett létesítmény: PLC ALAPÚ RTU BEÉPÍTÉSE Dokumentáció jele : 7103 Az évi XCIII. törvény 19., valamint a 16/1992. (I.27) Korm. Rend. előírása értelmében nyilatkozom, hogy a fentebb hivatkozott dokumentáció a hatályban lévő rendeletek, vonatkozó országos- és ágazati szabványok, szabályzatok, műszaki előírások és üzemi szabályzatok figyelembevételével készült és az abban alkalmazott műszaki megoldások megfelelnek a vonatkozó jogszabályokban, szabványokban és előírásokban meghatározott követelményeknek. A dokumentáció előzetes hatósági egyeztetésére nem volt szükség, a tervezett műszaki megoldások megfelelnek az általános érvényű-, illetve szakhatósági előírásoknak, azoktól való eltérés nem vált szükségessé. Fentiek alapján kijelentem, hogy a dokumentáció szerint kivitelezett létesítmény az egészséges és biztonságos munkavégzést és az üzemeltetés tárgyi feltételeit 5/1993. (12.26) MÜM. Munkavédelemről szóló rendelet szerint biztosítja. Budapest, május 15. Papp András tervező Engedély száma BSZV /2003 Nyomtatva: /17:35:32 Készítő: Papp András tervező

69 KIVITELI TERV május Oldal: 69/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 4. A típusterv tárgya, helye, ideje: PLC ALAPÚ RTU BEÉPÍTÉSE, grafikus kijelzővel Jelen típusterv kötet a PLC alapú RTU beépítése, grafikus kijelzővel Általános rendelkezések tárgyú típusterv elidegeníthetetlen részét képezi. Alkalmazásért felelős: a dokumentum elosztási jegyzékében meghatározott szervezeti egységek vezetői. Végrehajtásért felelős: a dokumentum elosztási jegyzékében meghatározott szervezeti egységek azon dolgozói, akik a jelen típusterv megvalósításában valamilyen formában részt vesznek, közreműködnek. A kivitelezést végző külső szervezet (Kivitelező) felé jelen dokumentum tartalmának maradéktalan betartását, illetve megvalósítását kötelező jelleggel elő kell írni a Vállalkozói Szerződésben, vagy a Munkavégzési Engedélyben. 5. Előzmények Lásd: A PLC alapú RTU beépítése, grafikus kijelzővel, Általános rendelkezések 6. A típusterv általános ismertetése Jelen tervkötet PLC ALAPÚ RTU BEÉPÍTÉSE, grafikus kijelzővel kötetben ismertetett munkálatok Beltéri műszerszekrény kiépítésére alkalmazandó tervrészleteket tartalmazza Tervezési határok A jelen típusterv tervezés határai a gázipari objektum területén belül záródnak, nevezetesen: Adatátviteli és központi irányítási szempontból az RTU állomás be/kimeneti csatlakozásai a SCADA rendszer csatlakozó felülete Hírközlési szempontból routerek ethernet portjai Irányítástechnikai szempontból Az IBSZ szekrénybe épített csatlakozó felület. Nyomtatva: /17:35:32 Készítő: Papp András tervező

70 KIVITELI TERV május Oldal: 70/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 7. Műszaki leírás A rajzszám első 5 karaktere megadja: milyen és milyen kiépítésű a PLC, milyen és hány darab a számítómű, illetve milyen szünetmentes van beépítve. (Ez egyben a szekrény rendelési száma is). A helyszínen telepített, illetve átalakított IBSZ szekrényben megvalósuló funkciók az alábbi, jól definiált részekre kerültek felosztásra. A kategóriákhoz rendelt 1-ső helyértékű számkód megjelenik a rajszámozásban is. 1: Általános, a teljes rendszerre kiterjedő funkciók és információk 2.1: Gyújtószikra mentes digitális bemeneti áramkörök 2.2: Normál digitális bemeneti áramkörök 3: Mérőkörök, egyéb analóg mérések 4: Motorvezérlés 5: 230VAC tápellátás 6: 24VDC tápellátás 9: Helyszíni szerelést segítő rajzok A beltéri szekrény kiépítése kis, közepes a beépített számítóművek, PLC modulok, leválasztók, sorkapcsok, stb. többszörözésével valósul meg. A tervdokumentáció ezért típus rajzokat/terveket ad, és a beépített eszközökről fajtánként egy-egy csatlakozási kiosztást. Ezek alapján tudja a tervező a technológiai igényeket kielégítő csatlakozási pontokat a technológia jeltől a PLC csatornáig (illetve címzésig) megadni, illetve az üzemeltető szervizelni. A kábeleket (ereket) fogadó felület, a PLC előtt levő sorkapocsfelület és a számítóművek be és kimeneti oldalon levő sorkapocs felületek minden eszköznél azonosak! 6.1. Beépített eszközök elrendezése Az IBSZ szekrény és a beépített berendezések elrendezése a xxx-xx-1001 lengőkeret elrendezés tárgyú rajzon kerül bemutatásra. A bal oldali nézet a sematikus elölnézet, a jobb oldali ábra a hátulnézet. A rajzok alapvetően a jobb oldalra nyíló vázat ábrázolják. A nyílási irány megfordításával a rajzok értelemszerűen (tükrözés) fordítva ábrázolják az elrendezést. A következő 6E helyen kerül beszerelésre a PLC kijelzője. Az ezt követő 12E nagyságú területre összesen 4 db számítómű építhető be. (4 db 3E méretű eszköz) A számítóművek számára kijelölt terület alatti részen 3E 230VAC TP táppanel és 3E 24VDC TF tápfiók található. A szekrény alsó részén, a megmaradó 10E helyen kerül beszerelésre az UPS egység. Nyomtatva: /17:35:32 Készítő: Papp András tervező

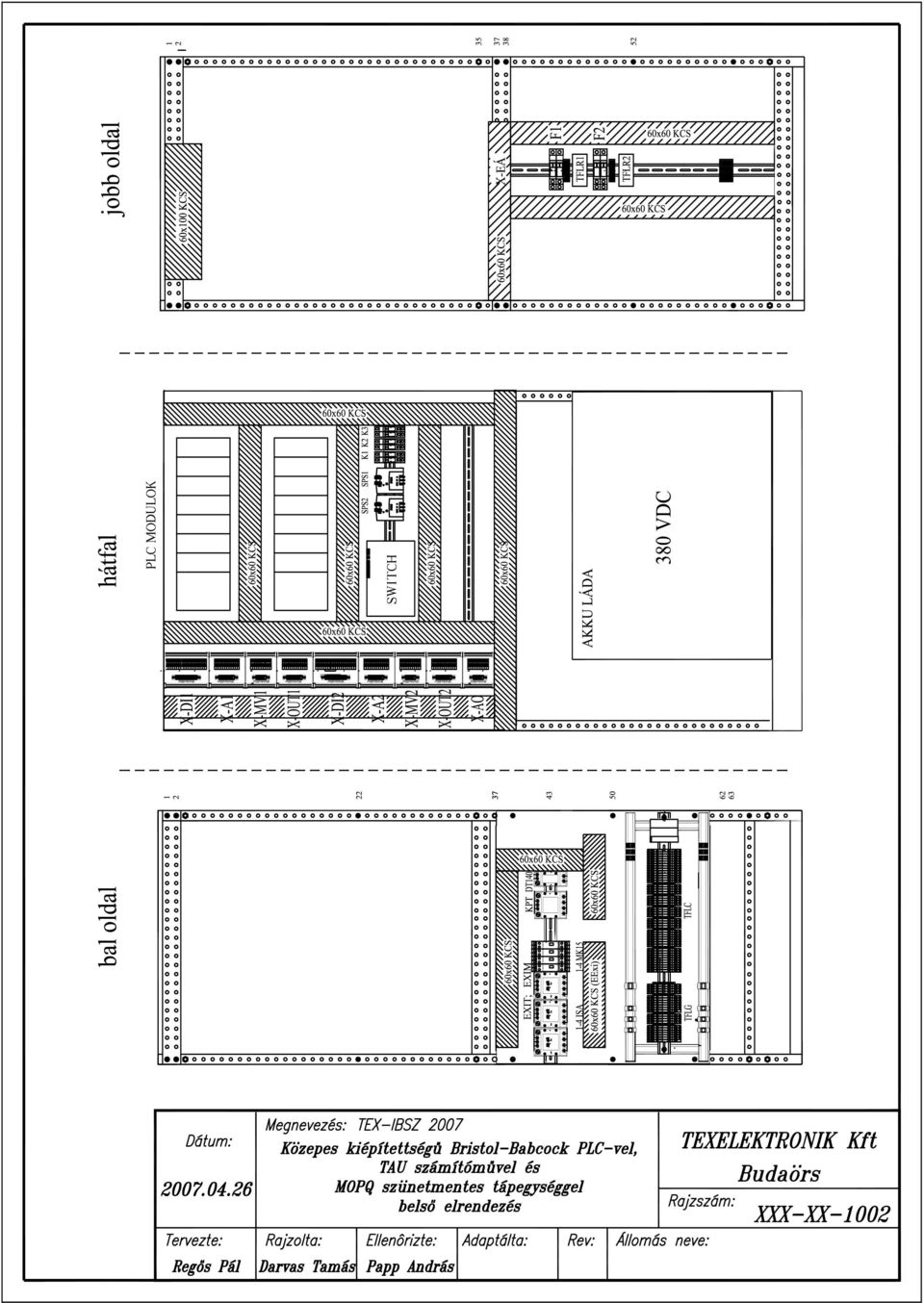

71 KIVITELI TERV május Oldal: 71/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 IBMSZ szekrény belső elrendezése a xxx-xx-1002 Belső elrendezés tárgyú rajzon kerül bemutatásra. A bal oldali ábra mutatja be a tartókonzolok, sorozatkapcsok, kábelcsatornák, gyújtószikra-mentes leválasztók, túlfeszültség levezetők elhelyezését, megnevezését és pozícióját. A középső ábra a hátfal szekrényrészben mutatja be a PLC modulok helyét SWITCH XOUT csatlakozók SPS tápegység kábelcsatornák akkumulátor telep elhelyezését, megnevezését és pozícióját. A jobb oldali ábra mutatja be a tartókonzolok, kábelcsatornák túlfeszültség levezetők kismegszakítók (redundáns megtápláláshoz) elhelyezését, megnevezését és pozícióját. Az IBMSZ szekrény belső kábelezési rendszere, valamint a teljes rendszer irányítástechnikai kialakítása az xxx-xx-1005 Belső kábel-összefüggés tárgyú rajzon kerül bemutatásra. A rajz ábrázolási határai a hírközlési router és a technológiai eszközök. Berendezések összeköttetései A blokkvázlaton (xxx-xx-1003) ábrázolásra került minden eszköz, kábel, vezeték és berendezés, ill. a PLC esetében a funkcionális modulok. A technológia felől érkező összes kábel a jel típusnak megfelelő túlfeszültség levezető/emeletes sorkapocs felületen keresztül csatlakozik az IBSZ szekrénybe. Nyomtatva: /17:35:32 Készítő: Papp András tervező

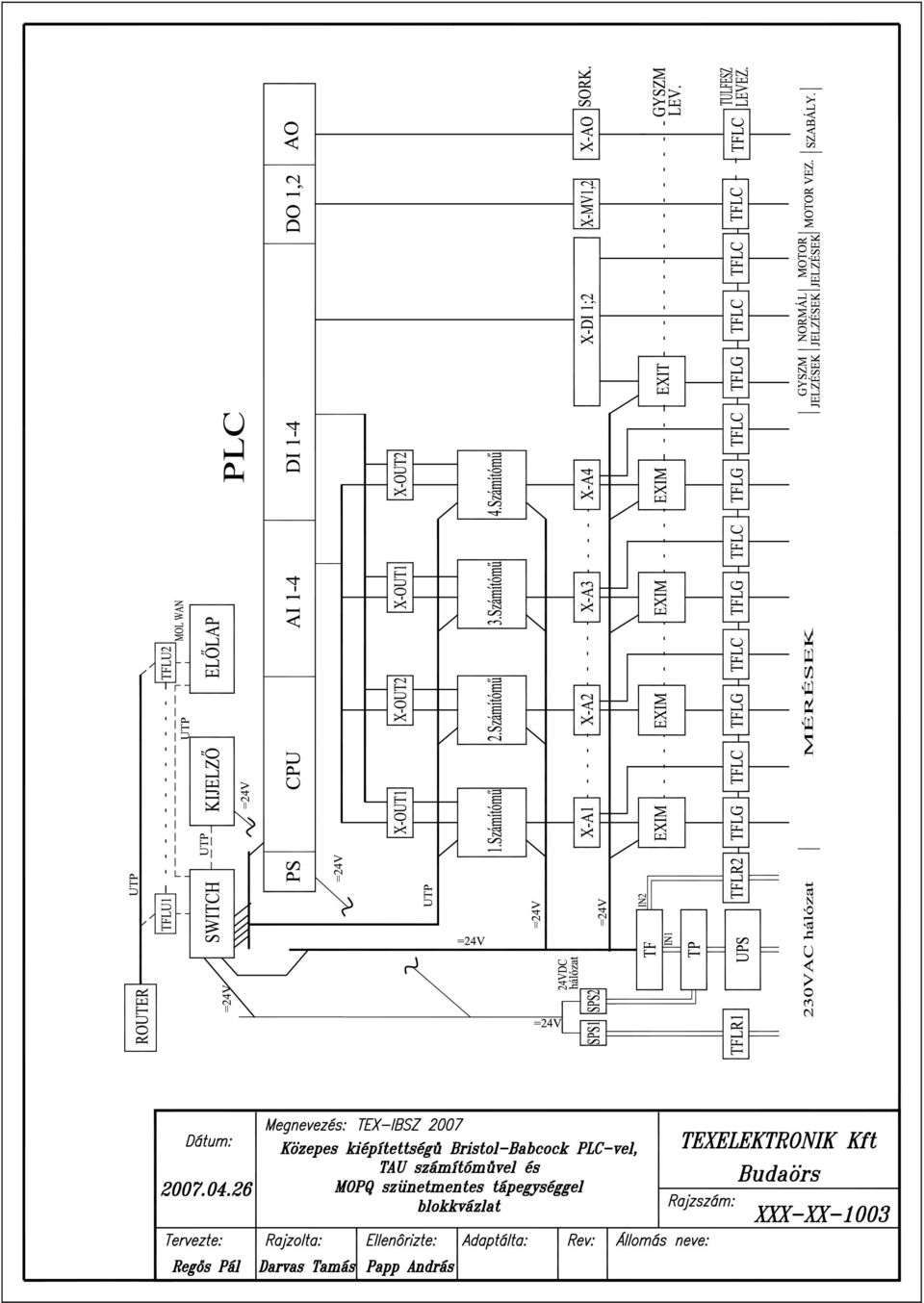

72 KIVITELI TERV május Oldal: 72/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 A tervező feladata eldönteni, hogy a kábelek fogadását sorkapocs vagy túlfeszültség levezető fogadja-e. Rajztechnikai szempontból az emeletes sorkapocs illetve túlfeszültség levezető azonosan van feltüntetve. A sorkapocs számozása 1-1a, 2-2a stb. Az egyes funkcionálisan elkülönülő részek a későbbiekben kerülnek részletes ismertetésre. A PLC rendszer és kijelző egység tipikusan CPU analóg bemeneti (AI) digitális bemeneti (DI) digitális kimeneti (DO) Analóg kimeneti (AO) modulokból épül fel. Az állomási technológiától függően tartalmazhat további, pl. hőmérsékletmérő (RTD ) modulokat is.( Bristol Babcock esetén) Az egységek közötti összefüggést a xxx-xx-1003 Blokkvázlat rajz ábrázolja. Tápfeszültség rendszer Az IBSZ szekrény teljes tápfeszültség rendszere az xxx-xx-1004 Tápelosztás tárgyú rajzon kerül bemutatásra. Az erősáramú elosztóból a 230 VAC hálózat táplálja az UPS berendezést. Az UPS-en keresztül nem-szünetmentes ágakon van biztosítva a pilot- és a szekrényfűtésekhez szükséges hálózat. Az UPS szünetmentes kimenete a táppanel (TP) rendszeren keresztül, kismegszakítókkal biztosítva látja el a szükséges berendezéseket valamint a 24 VDC kimenetű tápfiókot. (TF) Az IBSZ szekrényben beépítésre kerülő TF fiók redundáns kialakítású, azaz 2 db önálló, és külön megtáplálású 230VAC/24VDC tápegység-részt tartalmaz. Egyik ága a szünetmentes, másik a közvetlen, kerülőági hálózatról van megtáplálva önálló kismegszakítón keresztül. Ugyancsak önálló ágon és védelemmel van telepítve az SPS jelű 24VDC tápegység is, amelynek kimenete a redundáns ággal a DE egységen keresztül összekötve eredményezi a PLC és a MONITOR redundáns, kétszeres biztosítású tápellátását. Nyomtatva: /17:35:32 Készítő: Papp András tervező

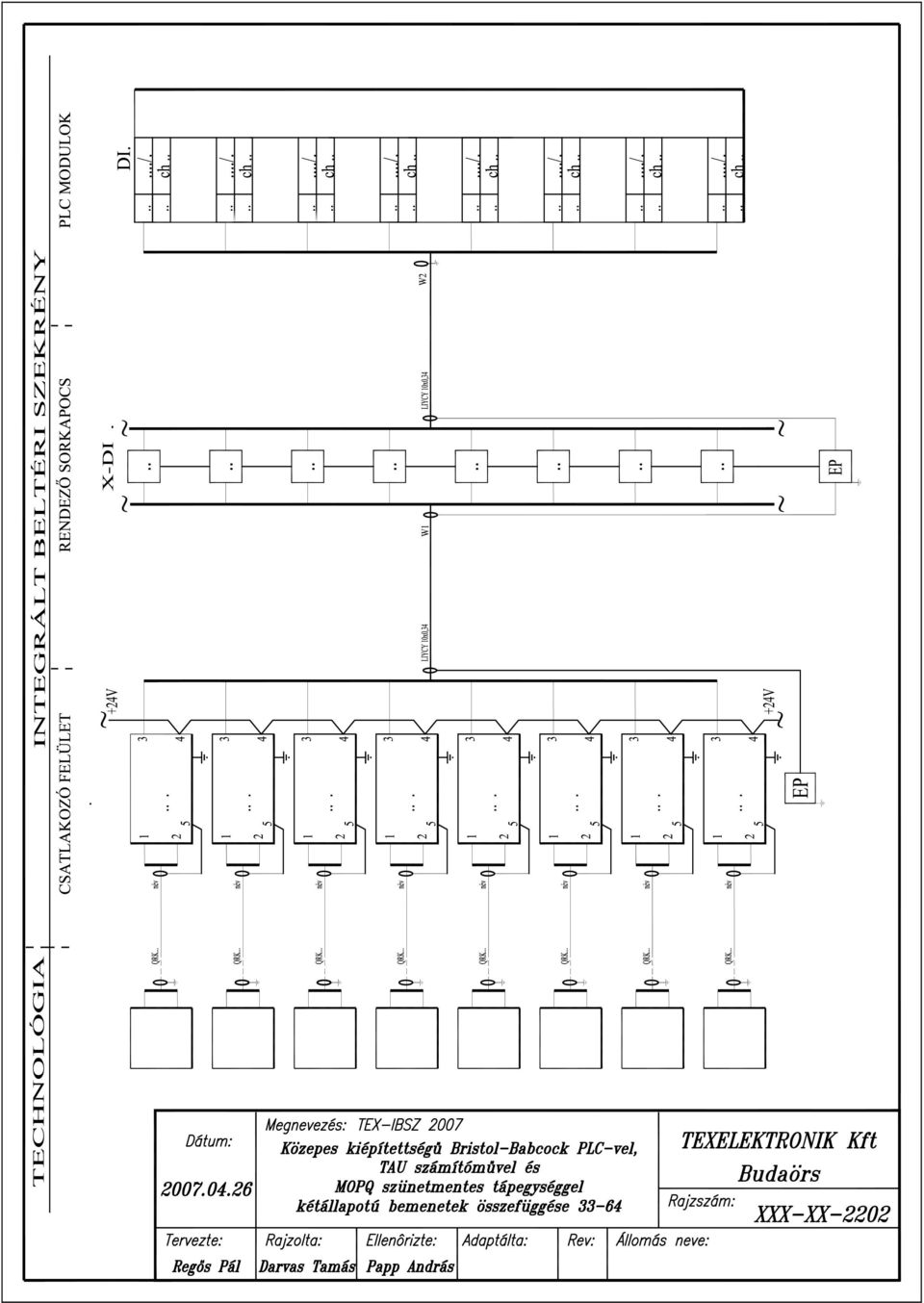

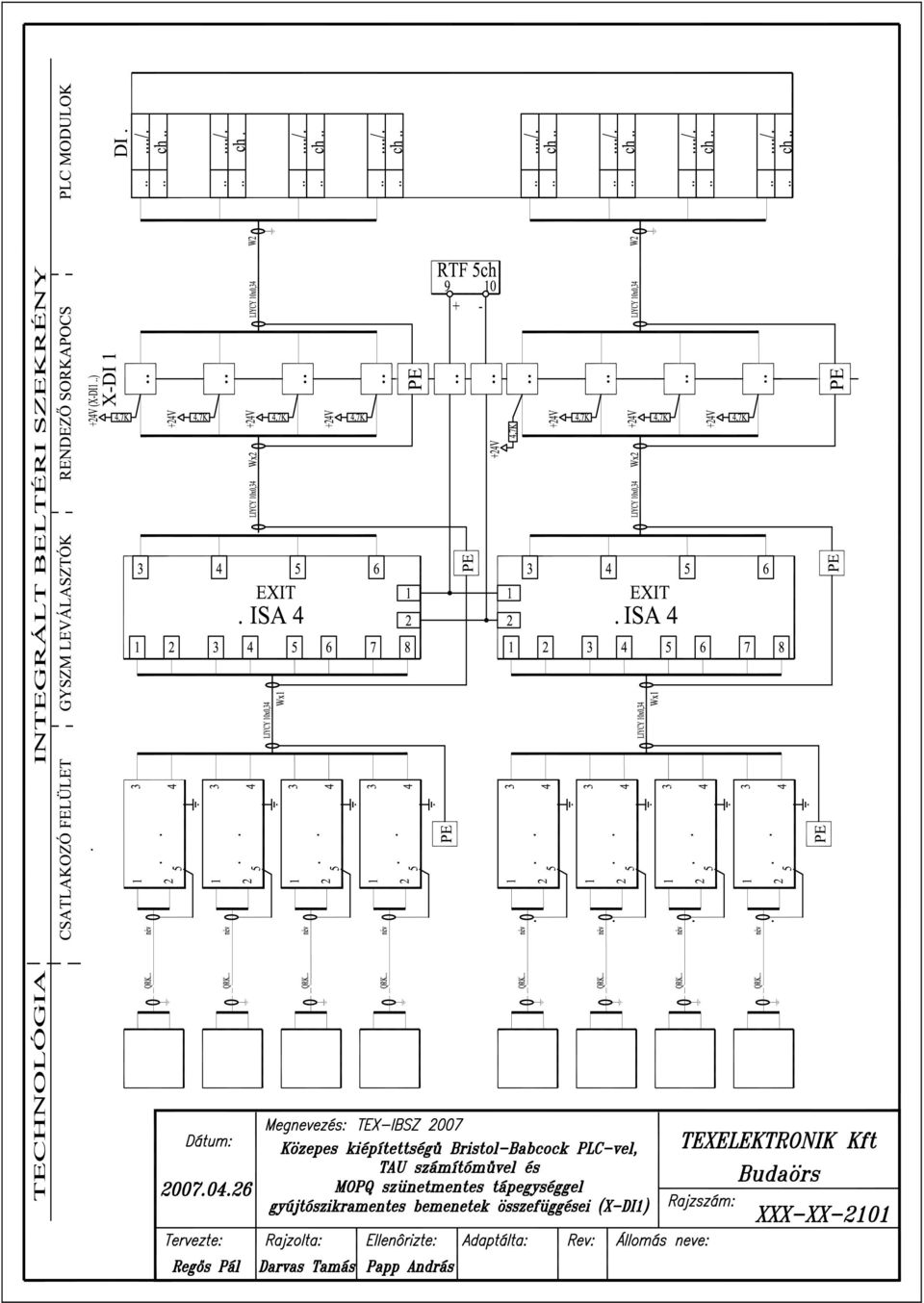

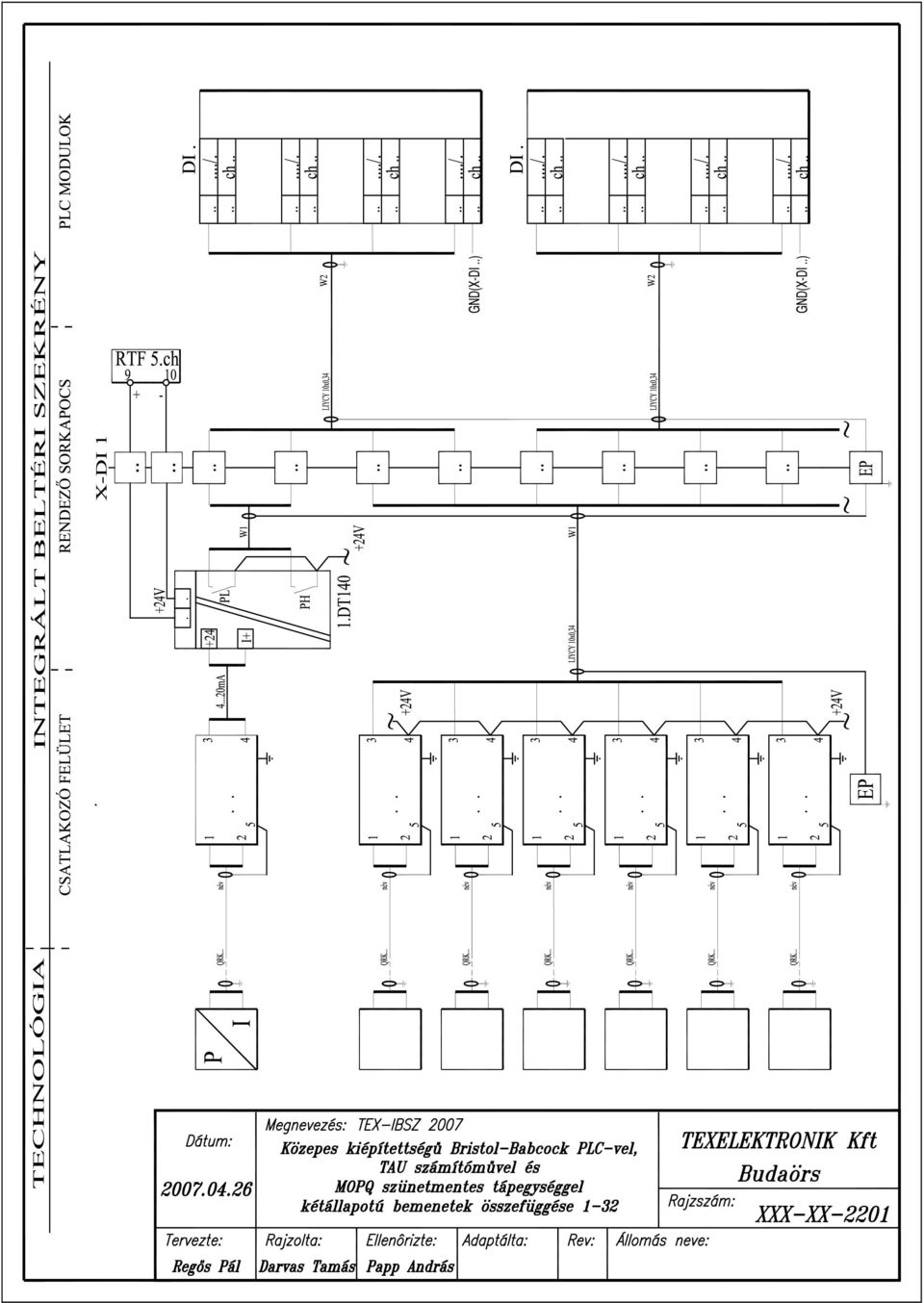

73 KIVITELI TERV május Oldal: 73/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: Gyújtószikra-mentes bemenetek Az IBSZ szekrényben elkülönítetten kiépített gyújtószikramentes áramkörök elrendezése a xxx-xx-2101 gyújtószikramentes bemenetek tárgyú rajzon kerül bemutatásra. A technológia felől érkező jelek a TFLG túlfeszültség levezetőkön vagy emeletes sorkapcsokon keresztül az ISA gyújtószikra-mentes leválasztókra érkeznek. A leválasztók a TF tápfiók 5. csatornájáról vannak megtáplálva. A leválasztott jelek az XDI belső sorozatkapcson át belső vezetékezéssel kapcsolódnak a PLC digitális bemeneti (DI) moduljába. Kétállapotú bemenetek (nem gyújtószikra-mentes) Az IBSZ szekrényben kiépített kétállapotú bemeneteket fogadó áramkörök elrendezése a xxx-xx-2201 kétállapotú bemenetek tárgyú rajzon kerül bemutatásra. A technológia felől érkező jelek a TFLC túlfeszültség levezetőkön vagy emeletes sorkapcsokon keresztül az XDI belső sorozatkapcson át belső vezetékezéssel kapcsolódnak a PLC digitális bemeneti (DI) moduljába Mennyiségmérő körök bekötése Az IMSZ szekrényben kiépített turbinás mennyiségmérő kör elrendezése a mennyiségmérőkör bekötése turbinás tárgyú rajzon kerül bemutatásra.( xxx-xx-3201 ) A turbináról érkező impulzus jelek a TFLG túlfeszültség levezetőkön keresztül csatlakoznak az MK15 típusú gyújtószikra-mentes impulzus leválasztókra. A leválasztott turbina jel az analóg rendező sorozatkapcson keresztül csatlakozik a számítómű (FIQ) turbina jelbemeneteire. A számítómű analóg kimenetei belső kábelezéssel jutnak el a PLC AI analóg bemeneti moduljára. A számítómű kétállapotú kimenetei belső kábelezéssel jutnak el a PLC DI digitális bemeneti moduljára. A mérőköri nyomással arányos áramjel TFLC túlfeszültség levezetőn és az analóg rendező sorozatkapcson keresztül csatlakozik a számítómű (FIQ) nyomás bemenetére. Nyomtatva: /17:35:32 Készítő: Papp András tervező

74 KIVITELI TERV május Oldal: 74/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 A mérőköri hőmérséklettel arányos ellenállás-változás 4 huzalos kialakítással, 2 db TFLC túlfeszültség levezetőn és az analóg rendező sorozatkapcson keresztül csatlakozik a számítómű (FIQ) RTD bemenetére Mérőperemes mennyiségmérő körök bekötése Az IBSZ szekrényben kiépített mérőperemes mennyiségmérő kör elrendezése a mennyiségmérő kör bekötése peremes tárgyú rajzon kerül bemutatásra.(xxx-xx-3101 ) Az IBSZ szekrény mérőköri fogadó része úgy került kialakításra, hogy a turbina jeladókkal megegyező irányon, a leválasztók kihagyásával megvalósítható a nyomáskülönbség távadók bekötése. Ennek megfelelően a mérőperemről érkező nyomáskülönbséggel arányos áramjelek a TFLG túlfeszültség levezetőkön és az analóg rendező sorozatkapcson keresztül csatlakoznak a számítómű (FIQ) dp bemeneteire Ultrahangos mennyiségmérő körök bekötése Ultrahangos mennyiség mérés esetén a mennyiséggel arányos jelet soros vonalon kapja a számítómű. Egyéb jelek bekötése megegyezik a turbinás / peremes méréssel. (xxx-xx-3301) A számítómű analóg kimenetei belső kábelezéssel jutnak el a PLC AI analóg bemeneti moduljára. A számítómű kétállapotú kimenetei belső kábelezéssel jutnak el a PLC DI digitális bemeneti moduljára. A nyomás és hőmérséklettel arányos villamos jelek a turbinás elrendezéssel megegyező módon vannak bekötve. Analóg jelek fogadása Az átalakítást követően az IBSZ szekrénybe érkező nem mérőköri analóg jelek mérésének elrendezése az xxx-xx-31(2)01 sz. rajzon kerül bemutatásra.(mindig az 1-ső mérőköri rajzon) Az érkező nyomással arányos áramjel TFLC túlfeszültség levezetőn és az analóg rendező sorozatkapcson keresztül csatlakozik a PLC AI analóg bemeneti moduljára. A katódpotenciál arányos feszültség TFLC túlfeszültség levezetőn és az analóg rendező sorozatkapcson keresztül csatlakozik a PLC AI analóg bemeneti moduljára. Nyomtatva: /17:35:32 Készítő: Papp András tervező

75 KIVITELI TERV május Oldal: 75/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 További hőmérséklettel arányos jelek feldolgozásához került beépítésre egy PLC-RTD modul, amely 4 db független RTD eszköz jeleinek fogadására alkalmas. Az eszköz RJ45 csatlakozón, belső UTP kábellel csatlakozik a PLC CPU moduljához Egy X-AI sorkapocs modul két számítómű-kört tud kezelni, kiosztása azonos minden típusú mérőkör esetén Motorvezérlések Az átalakítást követően az IBSZ szekrénybe bekötött vezérelhető motoros szerelvények elrendezése a xxx-xx-4001 motorvezérlések bekötése tárgyú rajzon kerül bemutatásra. A szerelvények NYITVA, ZÁRVA állapotjelzései, valamint a NYIT, ZÁR, STOP vezérlő jelei TFLC túlfeszültség levezetőkön és az XMVEZ rendező sorozatkapcson keresztül csatlakoznak rendre a PLC DI digitális be-, illetve a DO digitális kimeneti moduljára VAC hálózat szétosztása Az IBSZ szekrényben üzemelő 230VAC megtáplálású berendezések megtáplálási elrendezése a xxx-xx-5001 számú TP Táppanel tárgyú rajzon kerül bemutatásra. A szünetmentes egységről érkező 230 VAC táplálás DEHN RAIL túlfeszültség levezetőn keresztül csatlakozik a TP táppanelre. A rajzon részletesen bemutatásra kerül az egyes csatornák sorszámozása, a megtáplált kör megnevezése, a maximális áramterhelés, a névleges csatorna teljesítmény és a csatlakozó kábel tervjele UPS rendszer Az UPS szünetmentes tápellátó rendszer elvi bekötése az xxx-xx-7001 sz. rajzon található. Az UPS típusát az első öt számjegy (4.karakter) határozza meg VDC rendszer Az átalakítást követően az IBSZ szekrényben üzemelő 24 VDC megtáplálású berendezések megtáplálási elrendezése a xxx-xx VDC hálózat szétosztása tárgyú rajzon kerül bemutatásra. Nyomtatva: /17:35:32 Készítő: Papp András tervező

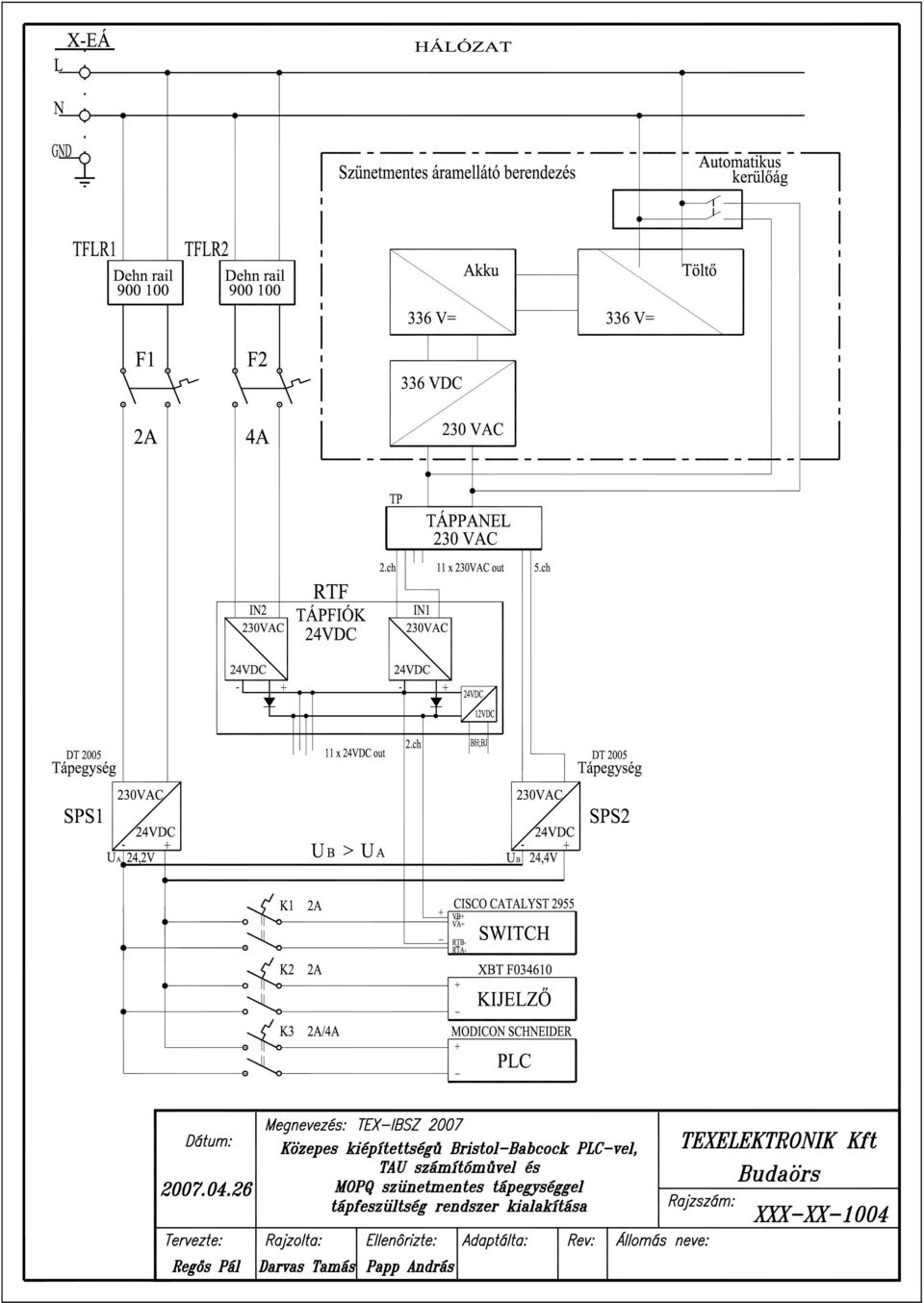

76 KIVITELI TERV május Oldal: 76/76 MOL Földgázszállító zrt. PLC ALAPU RTU BEÉPÍTÉSE Változat: 1 A többszörös biztosítású, redundáns 24 VDC tápfiók 2 db önálló, elkülönített megtáplálású 230VAC/24VDC tápegységet tartalmaz. Mindkét tápegység DEHN RAIL túlfeszültség levezetőn keresztül csatlakozik a belső, szembekapcsolt nagyáramú diódákból kialakított közösítő áramkörre. A TF tápfiók tartalmaz egy 24VDC/12VDC tápegységet is, amely a 11. csatornát látja el 12 VDC feszültséggel. A rajzon részletesen bemutatásra kerül az egyes csatornák sorszámozása, a megtáplált kör megnevezése, a maximális áramterhelés, a névleges csatorna teljesítmény és a csatlakozó kábel tervjele Villámvédelem A villámvédelemmel külön tervkötet foglalkozik. Jelen tervdokumentáció a túlfeszültség védelmi eszközök beépítését tartalmazza. Ezek alkalmazását a tervezőnek kell eldöntenie a helyszíni adottságoktól (kábelezés, meglévő eszközök fajtája stb.) függően. 8. Műszaki előírások Lásd: PLC alapú RTU beépítése l- Általános rendelkezések 9. Műszaki ellenőrzések Lásd: PLC alapú RTU beépítése - Általános rendelkezések 10. Munka-, tűz-, környezetvédelmi és biztonságtechnikai előírások Lásd: PLC alapú RTU beépítése l- Általános rendelkezések 11. Elosztási jegyzék Távvezetéki Engineering Szervezet Hajdúszoboszlói Földgázszállító Üzem Miskolci Földgázszállító Üzem Kecskeméti Földgázszállító Üzem Vecsési Földgázszállító Üzem Kápolnásnyéki Földgázszállító Üzem Gellénházi Földgázszállító Üzem Nyomtatva: /17:35:32 Készítő: Papp András tervező
