1 KEZELÉSI ÚTMUTATÓ

2 FIGYELMEZTETÉS Áramütés veszélye! A készülék belsejében a feszültség értéke elérheti a 240 voltot. A készülék szervizelését csak szakember végezheti. Húzza ki a berendezés dugóját a csatlakozó aljzatból, ha belső alkatrészeket kell megérintenie, elmozdítana, illetve eltávolítana. Ezzel a termékkel kapcsolatos összes grafikai munka és szoftver az Orion Gaming bv. kizárólagos tulajdonát képezi. Szigorúan tilos és jogi következményeket vonhat maga után a társaság írásbeli beleegyezése nélkül tett minden olyan kísérlet, amely a program vagy grafika másolására, átvitelére vagy sokszorosítására irányul. 1

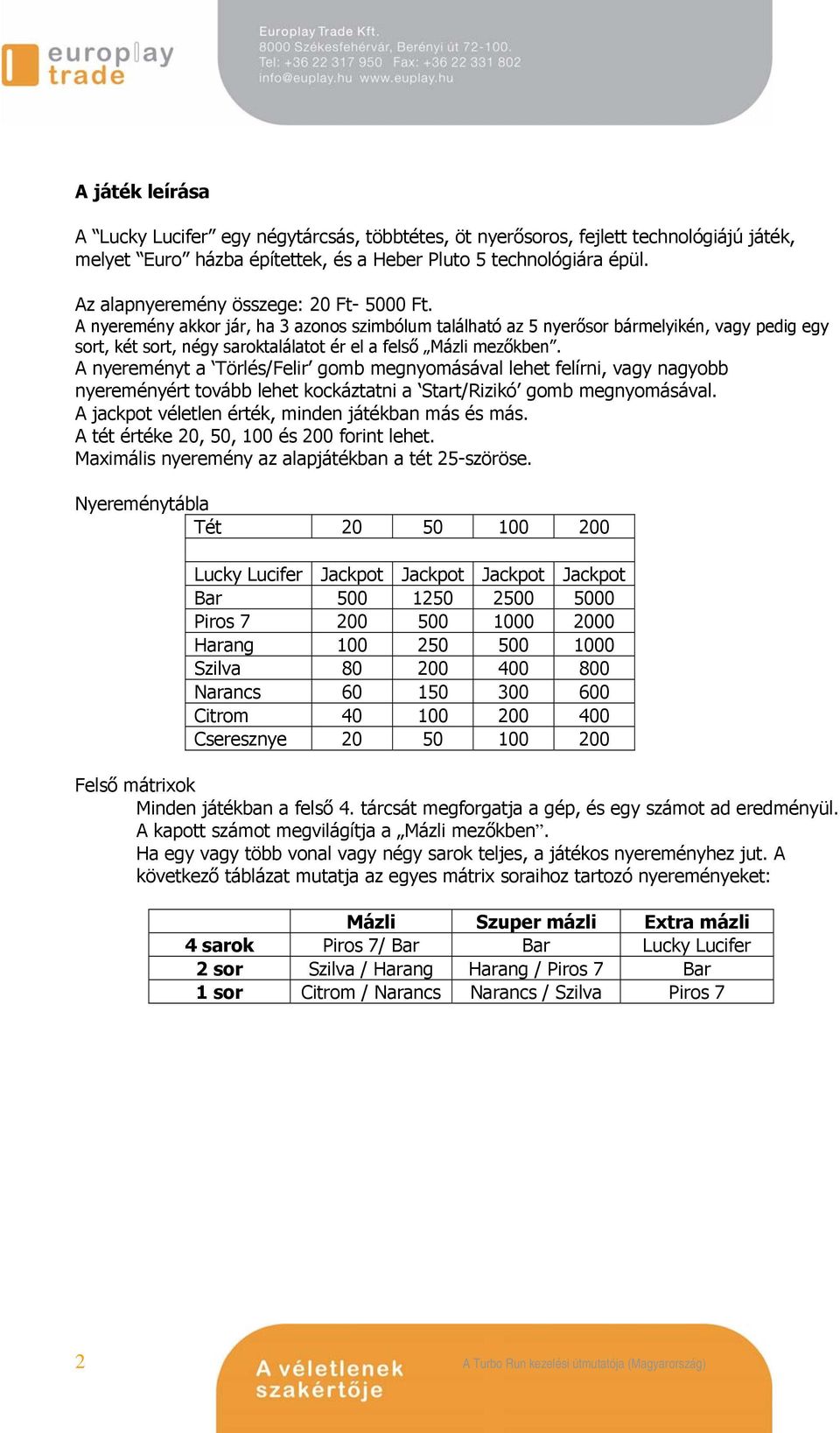

3 A játék leírása A Lucky Lucifer egy négytárcsás, többtétes, öt nyerősoros, fejlett technológiájú játék, melyet Euro házba építettek, és a Heber Pluto 5 technológiára épül. Az alapnyeremény összege: 20 Ft Ft. A nyeremény akkor jár, ha 3 azonos szimbólum található az 5 nyerősor bármelyikén, vagy pedig egy sort, két sort, négy saroktalálatot ér el a felső Mázli mezőkben. A nyereményt a Törlés/Felir gomb megnyomásával lehet felírni, vagy nagyobb nyereményért tovább lehet kockáztatni a Start/Rizikó gomb megnyomásával. A jackpot véletlen érték, minden játékban más és más. A tét értéke 20, 50, 100 és 200 forint lehet. Maximális nyeremény az alapjátékban a tét 25-szöröse. Nyereménytábla Tét Lucky Lucifer Jackpot Jackpot Jackpot Jackpot Bar Piros Harang Szilva Narancs Citrom Cseresznye Felső mátrixok Minden játékban a felső 4. tárcsát megforgatja a gép, és egy számot ad eredményül. A kapott számot megvilágítja a Mázli mezőkben. Ha egy vagy több vonal vagy négy sarok teljes, a játékos nyereményhez jut. A következő táblázat mutatja az egyes mátrix soraihoz tartozó nyereményeket: Mázli Szuper mázli Extra mázli 4 sarok Piros 7/ Bar Bar Lucky Lucifer 2 sor Szilva / Harang Harang / Piros 7 Bar 1 sor Citrom / Narancs Narancs / Szilva Piros 7 2

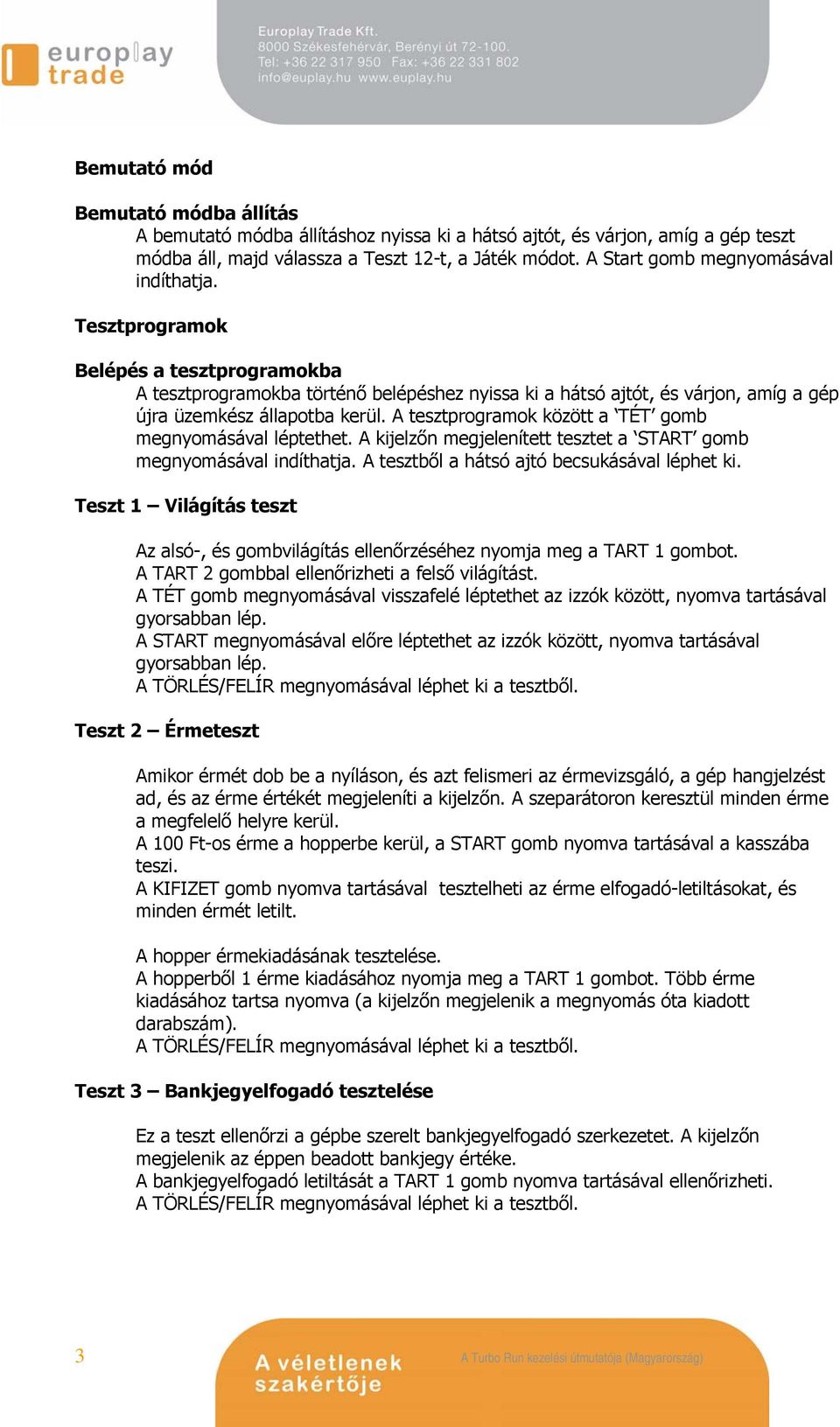

4 Bemutató mód Bemutató módba állítás A bemutató módba állításhoz nyissa ki a hátsó ajtót, és várjon, amíg a gép teszt módba áll, majd válassza a Teszt 12-t, a Játék módot. A Start gomb megnyomásával indíthatja. Tesztprogramok Belépés a tesztprogramokba A tesztprogramokba történő belépéshez nyissa ki a hátsó ajtót, és várjon, amíg a gép újra üzemkész állapotba kerül. A tesztprogramok között a TÉT gomb megnyomásával léptethet. A kijelzőn megjelenített tesztet a START gomb megnyomásával indíthatja. A tesztből a hátsó ajtó becsukásával léphet ki. Teszt 1 Világítás teszt Az alsó-, és gombvilágítás ellenőrzéséhez nyomja meg a TART 1 gombot. A TART 2 gombbal ellenőrizheti a felső világítást. A TÉT gomb megnyomásával visszafelé léptethet az izzók között, nyomva tartásával gyorsabban lép. A START megnyomásával előre léptethet az izzók között, nyomva tartásával gyorsabban lép. Teszt 2 Érmeteszt Amikor érmét dob be a nyíláson, és azt felismeri az érmevizsgáló, a gép hangjelzést ad, és az érme értékét megjeleníti a kijelzőn. A szeparátoron keresztül minden érme a megfelelő helyre kerül. A 100 Ft-os érme a hopperbe kerül, a START gomb nyomva tartásával a kasszába teszi. A KIFIZET gomb nyomva tartásával tesztelheti az érme elfogadó-letiltásokat, és minden érmét letilt. A hopper érmekiadásának tesztelése. A hopperből 1 érme kiadásához nyomja meg a TART 1 gombot. Több érme kiadásához tartsa nyomva (a kijelzőn megjelenik a megnyomás óta kiadott darabszám). Teszt 3 Bankjegyelfogadó tesztelése Ez a teszt ellenőrzi a gépbe szerelt bankjegyelfogadó szerkezetet. A kijelzőn megjelenik az éppen beadott bankjegy értéke. A bankjegyelfogadó letiltását a TART 1 gomb nyomva tartásával ellenőrizheti. 3

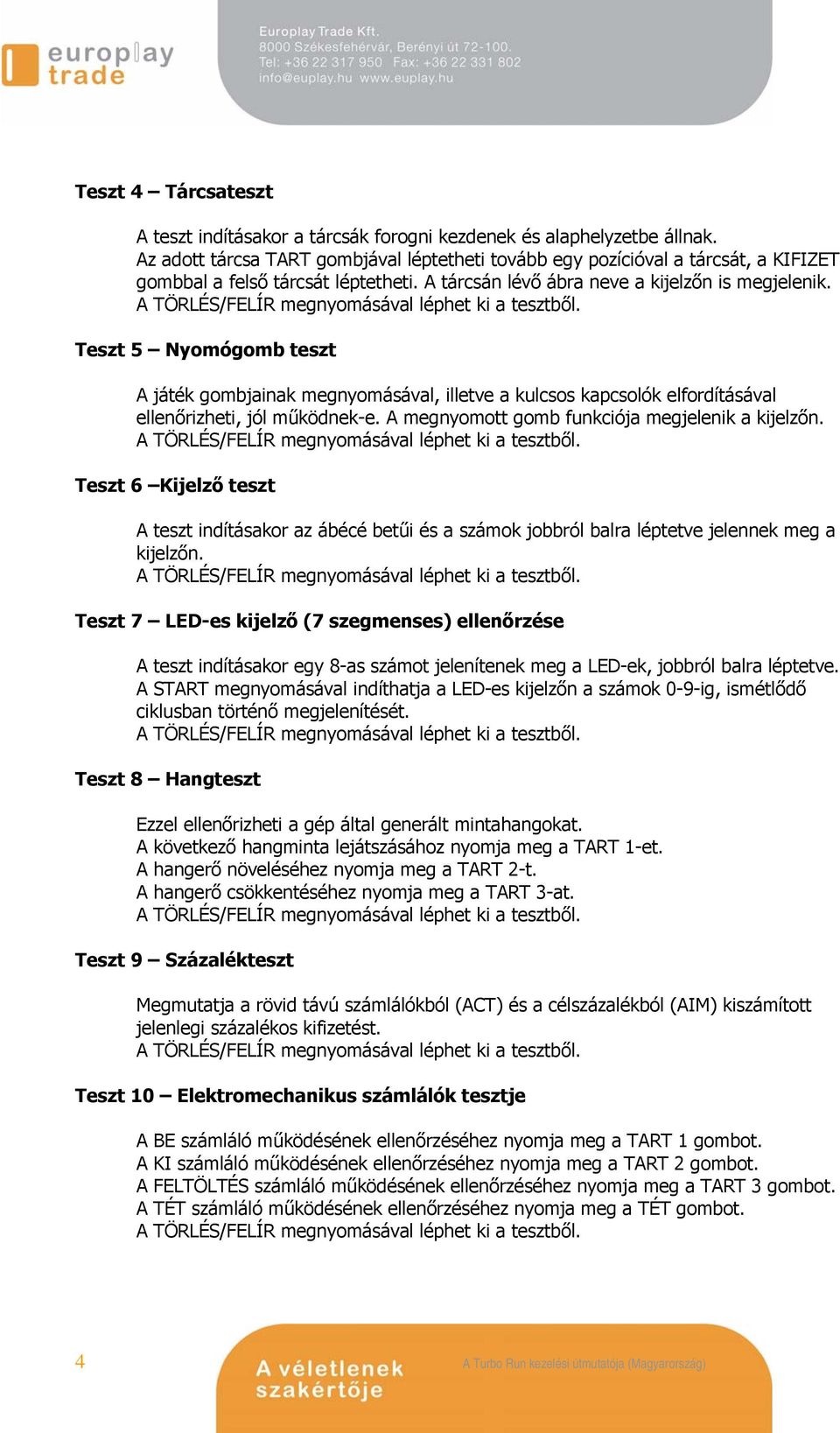

5 Teszt 4 Tárcsateszt A teszt indításakor a tárcsák forogni kezdenek és alaphelyzetbe állnak. Az adott tárcsa TART gombjával léptetheti tovább egy pozícióval a tárcsát, a KIFIZET gombbal a felső tárcsát léptetheti. A tárcsán lévő ábra neve a kijelzőn is megjelenik. Teszt 5 Nyomógomb teszt A játék gombjainak megnyomásával, illetve a kulcsos kapcsolók elfordításával ellenőrizheti, jól működnek-e. A megnyomott gomb funkciója megjelenik a kijelzőn. Teszt 6 Kijelző teszt A teszt indításakor az ábécé betűi és a számok jobbról balra léptetve jelennek meg a kijelzőn. Teszt 7 LED-es kijelző (7 szegmenses) ellenőrzése A teszt indításakor egy 8-as számot jelenítenek meg a LED-ek, jobbról balra léptetve. A START megnyomásával indíthatja a LED-es kijelzőn a számok 0-9-ig, ismétlődő ciklusban történő megjelenítését. Teszt 8 Hangteszt Ezzel ellenőrizheti a gép által generált mintahangokat. A következő hangminta lejátszásához nyomja meg a TART 1-et. A hangerő növeléséhez nyomja meg a TART 2-t. A hangerő csökkentéséhez nyomja meg a TART 3-at. Teszt 9 Százalékteszt Megmutatja a rövid távú számlálókból (ACT) és a célszázalékból (AIM) kiszámított jelenlegi százalékos kifizetést. Teszt 10 Elektromechanikus számlálók tesztje A BE számláló működésének ellenőrzéséhez nyomja meg a TART 1 gombot. A KI számláló működésének ellenőrzéséhez nyomja meg a TART 2 gombot. A FELTÖLTÉS számláló működésének ellenőrzéséhez nyomja meg a TART 3 gombot. A TÉT számláló működésének ellenőrzéséhez nyomja meg a TÉT gombot. 4

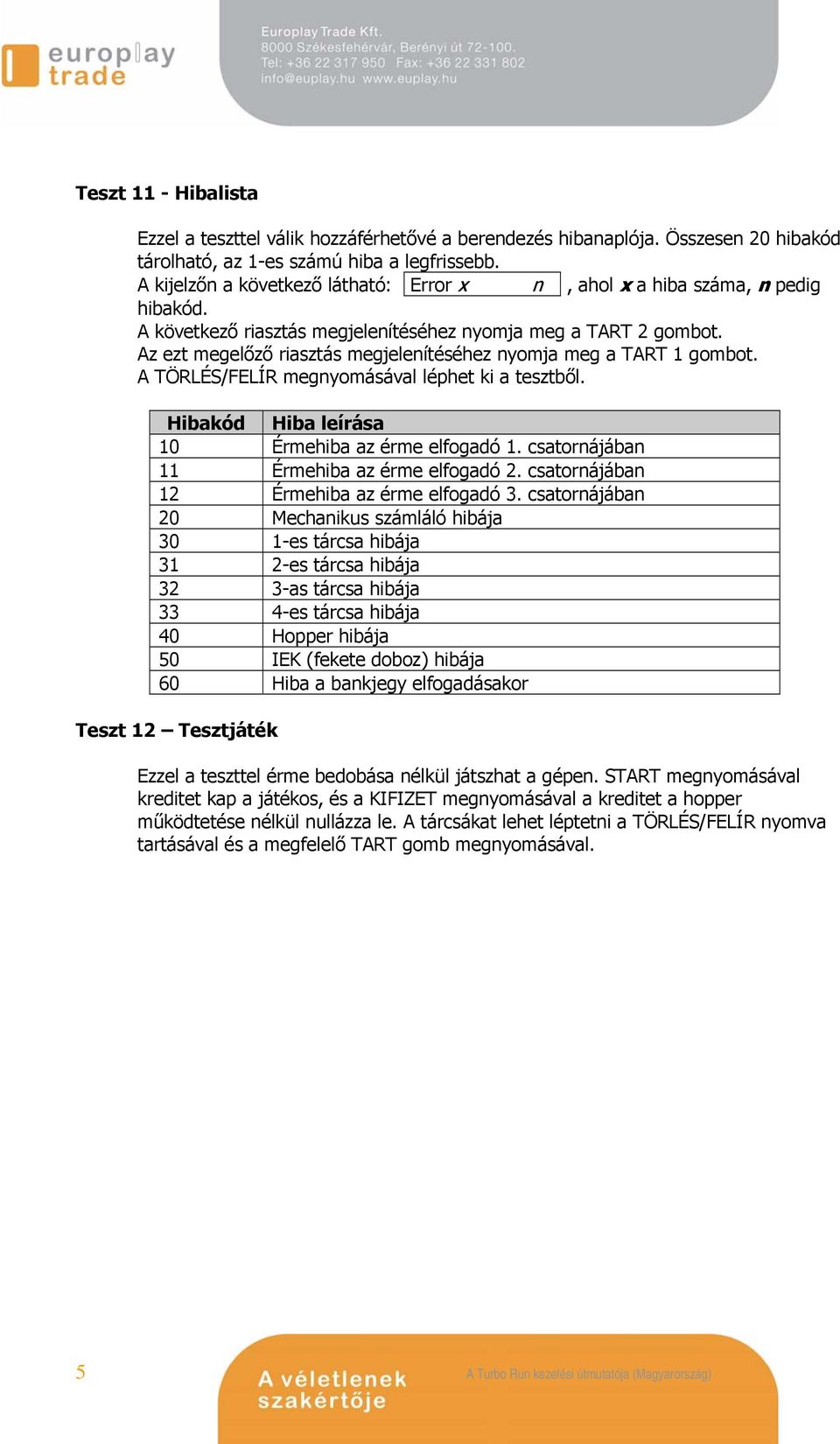

6 Teszt 11 - Hibalista Ezzel a teszttel válik hozzáférhetővé a berendezés hibanaplója. Összesen 20 hibakód tárolható, az 1-es számú hiba a legfrissebb. A kijelzőn a következő látható: Error x n, ahol x a hiba száma, n pedig hibakód. A következő riasztás megjelenítéséhez nyomja meg a TART 2 gombot. Az ezt megelőző riasztás megjelenítéséhez nyomja meg a TART 1 gombot. Hibakód Hiba leírása 10 Érmehiba az érme elfogadó 1. csatornájában 11 Érmehiba az érme elfogadó 2. csatornájában 12 Érmehiba az érme elfogadó 3. csatornájában 20 Mechanikus számláló hibája 30 1-es tárcsa hibája 31 2-es tárcsa hibája 32 3-as tárcsa hibája 33 4-es tárcsa hibája 40 Hopper hibája 50 IEK (fekete doboz) hibája 60 Hiba a bankjegy elfogadásakor Teszt 12 Tesztjáték Ezzel a teszttel érme bedobása nélkül játszhat a gépen. START megnyomásával kreditet kap a játékos, és a KIFIZET megnyomásával a kreditet a hopper működtetése nélkül nullázza le. A tárcsákat lehet léptetni a TÖRLÉS/FELÍR nyomva tartásával és a megfelelő TART gomb megnyomásával. 5

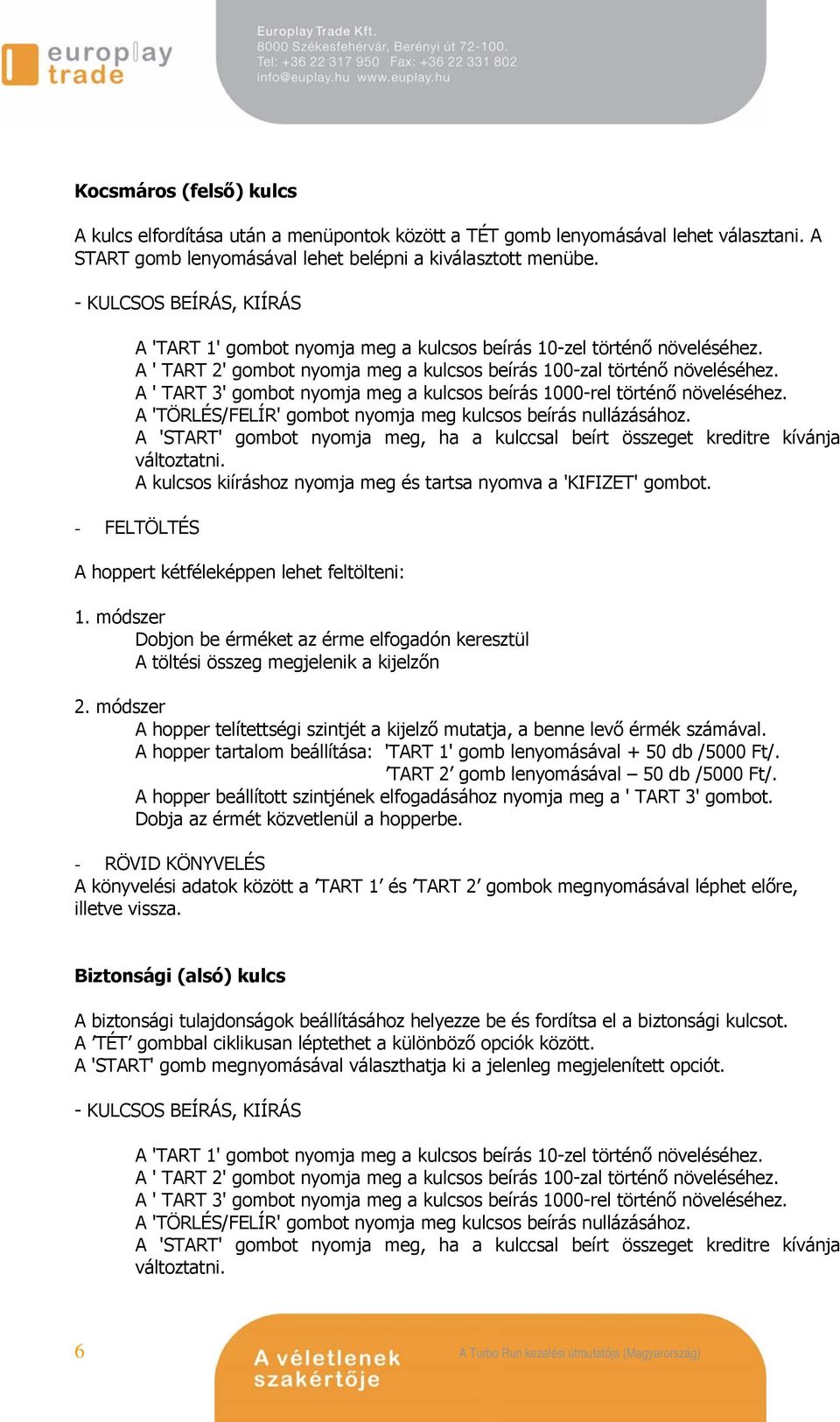

7 Kocsmáros (felső) kulcs A kulcs elfordítása után a menüpontok között a TÉT gomb lenyomásával lehet választani. A START gomb lenyomásával lehet belépni a kiválasztott menübe. - KULCSOS BEÍRÁS, KIÍRÁS A 'TART 1' gombot nyomja meg a kulcsos beírás 10-zel történő növeléséhez. A ' TART 2' gombot nyomja meg a kulcsos beírás 100-zal történő növeléséhez. A ' TART 3' gombot nyomja meg a kulcsos beírás 1000-rel történő növeléséhez. A 'TÖRLÉS/FELÍR' gombot nyomja meg kulcsos beírás nullázásához. A 'START' gombot nyomja meg, ha a kulccsal beírt összeget kreditre kívánja változtatni. A kulcsos kiíráshoz nyomja meg és tartsa nyomva a 'KIFIZET' gombot. - FELTÖLTÉS A hoppert kétféleképpen lehet feltölteni: 1. módszer Dobjon be érméket az érme elfogadón keresztül A töltési összeg megjelenik a kijelzőn 2. módszer A hopper telítettségi szintjét a kijelző mutatja, a benne levő érmék számával. A hopper tartalom beállítása: 'TART 1' gomb lenyomásával + 50 db /5000 Ft/. TART 2 gomb lenyomásával 50 db /5000 Ft/. A hopper beállított szintjének elfogadásához nyomja meg a ' TART 3' gombot. Dobja az érmét közvetlenül a hopperbe. - RÖVID KÖNYVELÉS A könyvelési adatok között a TART 1 és TART 2 gombok megnyomásával léphet előre, illetve vissza. Biztonsági (alsó) kulcs A biztonsági tulajdonságok beállításához helyezze be és fordítsa el a biztonsági kulcsot. A TÉT gombbal ciklikusan léptethet a különböző opciók között. A 'START' gomb megnyomásával választhatja ki a jelenleg megjelenített opciót. - KULCSOS BEÍRÁS, KIÍRÁS A 'TART 1' gombot nyomja meg a kulcsos beírás 10-zel történő növeléséhez. A ' TART 2' gombot nyomja meg a kulcsos beírás 100-zal történő növeléséhez. A ' TART 3' gombot nyomja meg a kulcsos beírás 1000-rel történő növeléséhez. A 'TÖRLÉS/FELÍR' gombot nyomja meg kulcsos beírás nullázásához. A 'START' gombot nyomja meg, ha a kulccsal beírt összeget kreditre kívánja változtatni. 6

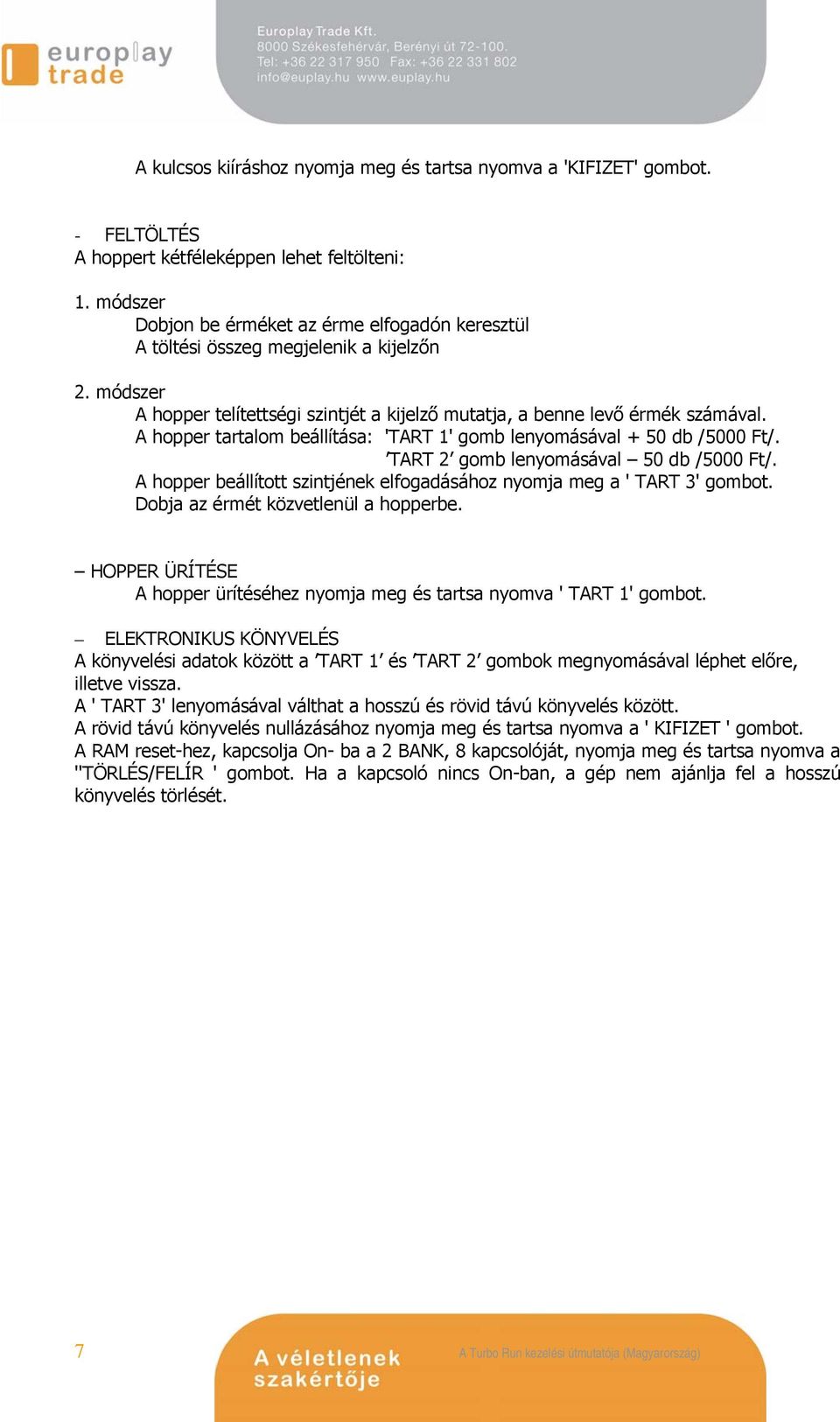

8 A kulcsos kiíráshoz nyomja meg és tartsa nyomva a 'KIFIZET' gombot. - FELTÖLTÉS A hoppert kétféleképpen lehet feltölteni: 1. módszer Dobjon be érméket az érme elfogadón keresztül A töltési összeg megjelenik a kijelzőn 2. módszer A hopper telítettségi szintjét a kijelző mutatja, a benne levő érmék számával. A hopper tartalom beállítása: 'TART 1' gomb lenyomásával + 50 db /5000 Ft/. TART 2 gomb lenyomásával 50 db /5000 Ft/. A hopper beállított szintjének elfogadásához nyomja meg a ' TART 3' gombot. Dobja az érmét közvetlenül a hopperbe. HOPPER ÜRÍTÉSE A hopper ürítéséhez nyomja meg és tartsa nyomva ' TART 1' gombot. ELEKTRONIKUS KÖNYVELÉS A könyvelési adatok között a TART 1 és TART 2 gombok megnyomásával léphet előre, illetve vissza. A ' TART 3' lenyomásával válthat a hosszú és rövid távú könyvelés között. A rövid távú könyvelés nullázásához nyomja meg és tartsa nyomva a ' KIFIZET ' gombot. A RAM reset-hez, kapcsolja On- ba a 2 BANK, 8 kapcsolóját, nyomja meg és tartsa nyomva a ''TÖRLÉS/FELÍR ' gombot. Ha a kapcsoló nincs On-ban, a gép nem ajánlja fel a hosszú könyvelés törlését. 7

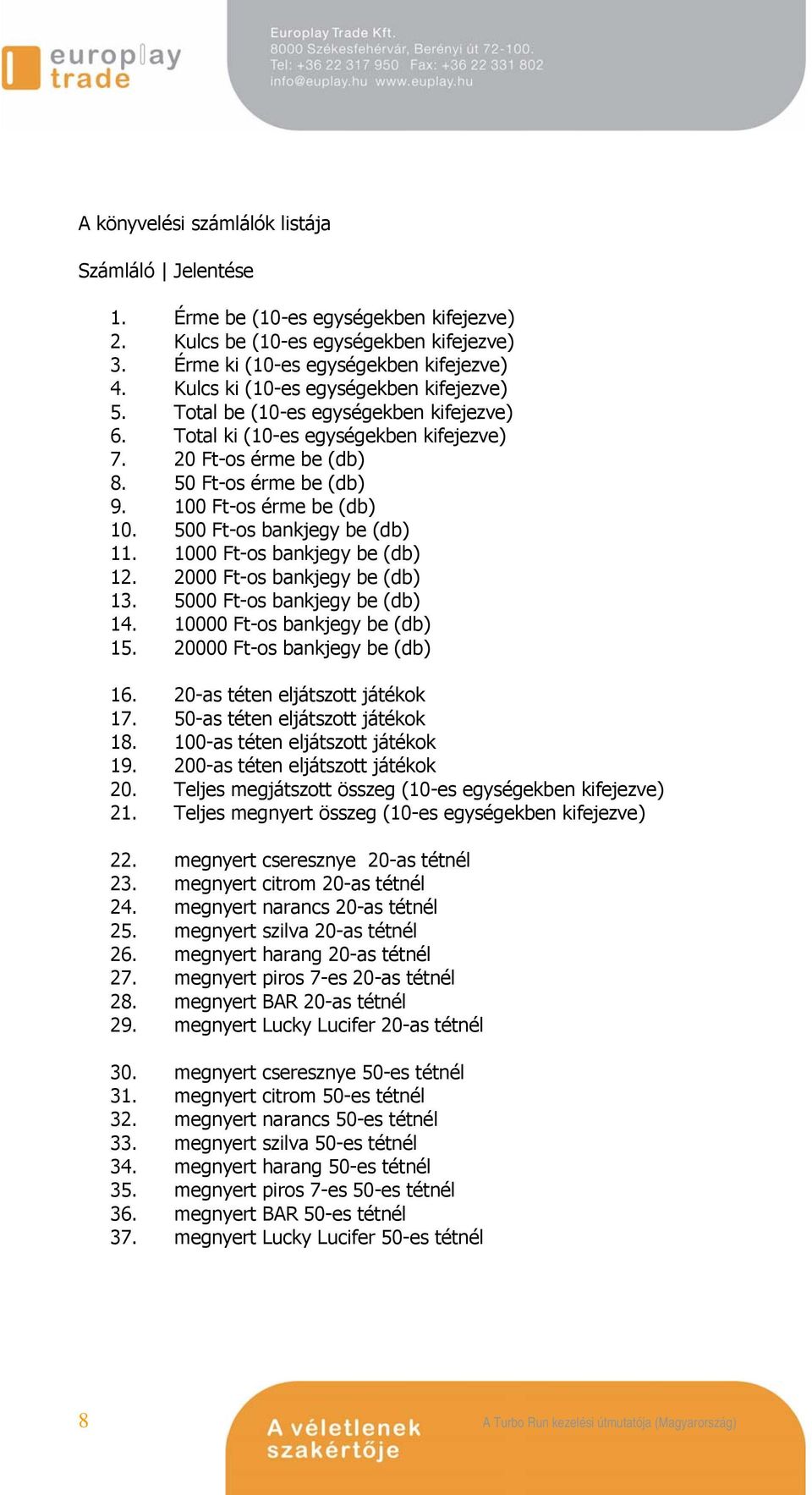

9 A könyvelési számlálók listája Számláló Jelentése 1. Érme be (10-es egységekben kifejezve) 2. Kulcs be (10-es egységekben kifejezve) 3. Érme ki (10-es egységekben kifejezve) 4. Kulcs ki (10-es egységekben kifejezve) 5. Total be (10-es egységekben kifejezve) 6. Total ki (10-es egységekben kifejezve) Ft-os érme be (db) Ft-os érme be (db) Ft-os érme be (db) Ft-os bankjegy be (db) Ft-os bankjegy be (db) Ft-os bankjegy be (db) Ft-os bankjegy be (db) Ft-os bankjegy be (db) Ft-os bankjegy be (db) as téten eljátszott játékok as téten eljátszott játékok as téten eljátszott játékok as téten eljátszott játékok 20. Teljes megjátszott összeg (10-es egységekben kifejezve) 21. Teljes megnyert összeg (10-es egységekben kifejezve) 22. megnyert cseresznye 20-as tétnél 23. megnyert citrom 20-as tétnél 24. megnyert narancs 20-as tétnél 25. megnyert szilva 20-as tétnél 26. megnyert harang 20-as tétnél 27. megnyert piros 7-es 20-as tétnél 28. megnyert BAR 20-as tétnél 29. megnyert Lucky Lucifer 20-as tétnél 30. megnyert cseresznye 50-es tétnél 31. megnyert citrom 50-es tétnél 32. megnyert narancs 50-es tétnél 33. megnyert szilva 50-es tétnél 34. megnyert harang 50-es tétnél 35. megnyert piros 7-es 50-es tétnél 36. megnyert BAR 50-es tétnél 37. megnyert Lucky Lucifer 50-es tétnél 8

10 38. megnyert cseresznye 100-as tétnél 39. megnyert citrom 100-as tétnél 40. megnyert narancs 100-as tétnél 41. megnyert szilva 100-as tétnél 42. megnyert harang 100-as tétnél 43. megnyert piros 7-es 100-as tétnél 44. megnyert BAR 100-as tétnél 45. megnyert Lucky Lucifer 100-as tétnél 46. megnyert cseresznye 200-as tétnél 47. megnyert citrom 200-as tétnél 48. megnyert narancs 200-as tétnél 49. megnyert szilva 200-as tétnél 50. megnyert harang 200-as tétnél 51. megnyert piros 7-es 200-as tétnél 52. megnyert BAR 200-as tétnél 53. megnyert Lucky Lucifer 200-as tétnél 54. hányszor nyitották ki az első ajtót 55. Összes különbség = összes be összes ki 56. Összes töltés 57. Kulcs különbség = kulcs be - kulcs ki 9

11 Százalék és opció kapcsoló beállításai A cél kifizetendő százalék az opció kapcsolókkal állítható be. Opció kapcsoló Két nyolckapcsolós kapcsolósor található a CPU-n. Az alábbi táblázatok tartalmazzák a beállítási lehetőségeket: Be 1. kapcsolósor Be Ki 1-es kapcsoló * Százalék beállítása 2-es kapcsoló * Százalék beállítása 3-as kapcsoló * Százalék beállítása 4-es kapcsoló Nem használatos 5-ös kapcsoló ** Kulcsos kifizetés Normál kifizetés 6-os kapcsoló Kulcsos beírás Kulcs be inaktív 7-es kapcsoló ** Hopper kifizetés limit, ha a kulcsos kifizetés aktív 8-as kapcsoló ** Hopper kifizetés limit, ha a kulcsos kifizetés aktív 2. kapcsolósor Be Ki 1-es kapcsoló Hopper szintje 800 érme Hopper szintje 400 érme 2-es kapcsoló Nem használatos 3-as kapcsoló Nem használatos 4-es kapcsoló Nem használatos 5-ös kapcsoló Nem használatos 6-os kapcsoló Dupla vagy semmi Rizikó 7-es kapcsoló Nem használatos 8-as kapcsoló RAM törlés aktív RAM törlés inaktív * Százalékállító kapcsoló Tét-Nyeremény% ** hopper kifizetés limit ha a kulcsos kifizetés aktív Ft 50Ft Ft Ft 7 8 Limit Ki Ki Ki 76% 78% 80% 82% Ki Ki 0 Be Ki Ki 80% 82% 84% 86% Be Ki Ki Be Ki 84% 86% 88% 90% Ki Be Be Be Ki 88% 90% 92% 94% Be Be Nincs limit Ki Ki Be 90% 92% 94% 96% Be Ki Be Ki Be Be Be Be Be Megjegyzés: ha a kulcs ki aktív, és a kulcs ki határértéke 0, az összes érme a kasszába megy, és a töltés inaktív. 10
