Money Run KEZELÉSI ÚTMUTATÓ

Átírás

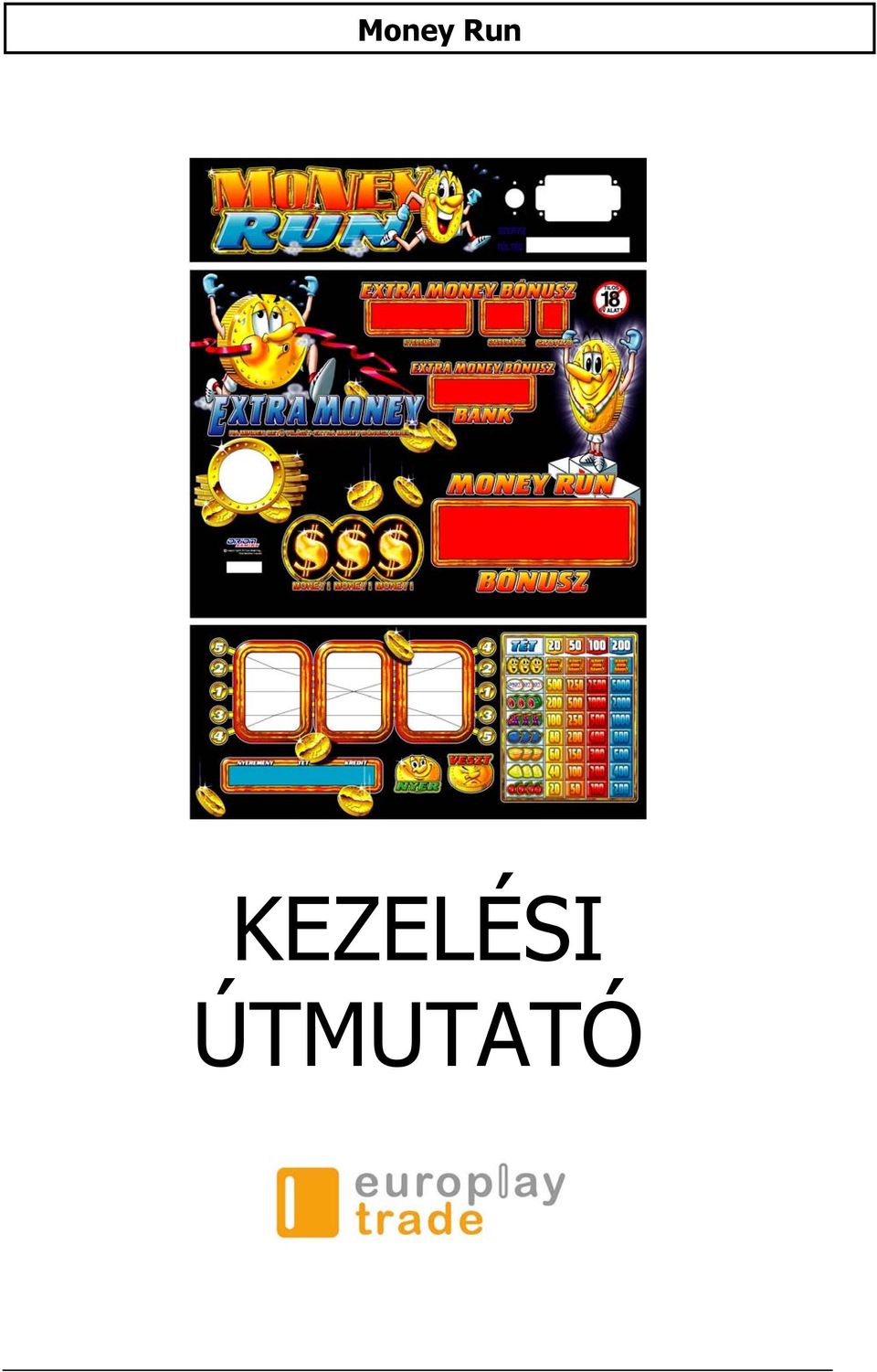

1 KEZELÉSI ÚTMUTATÓ

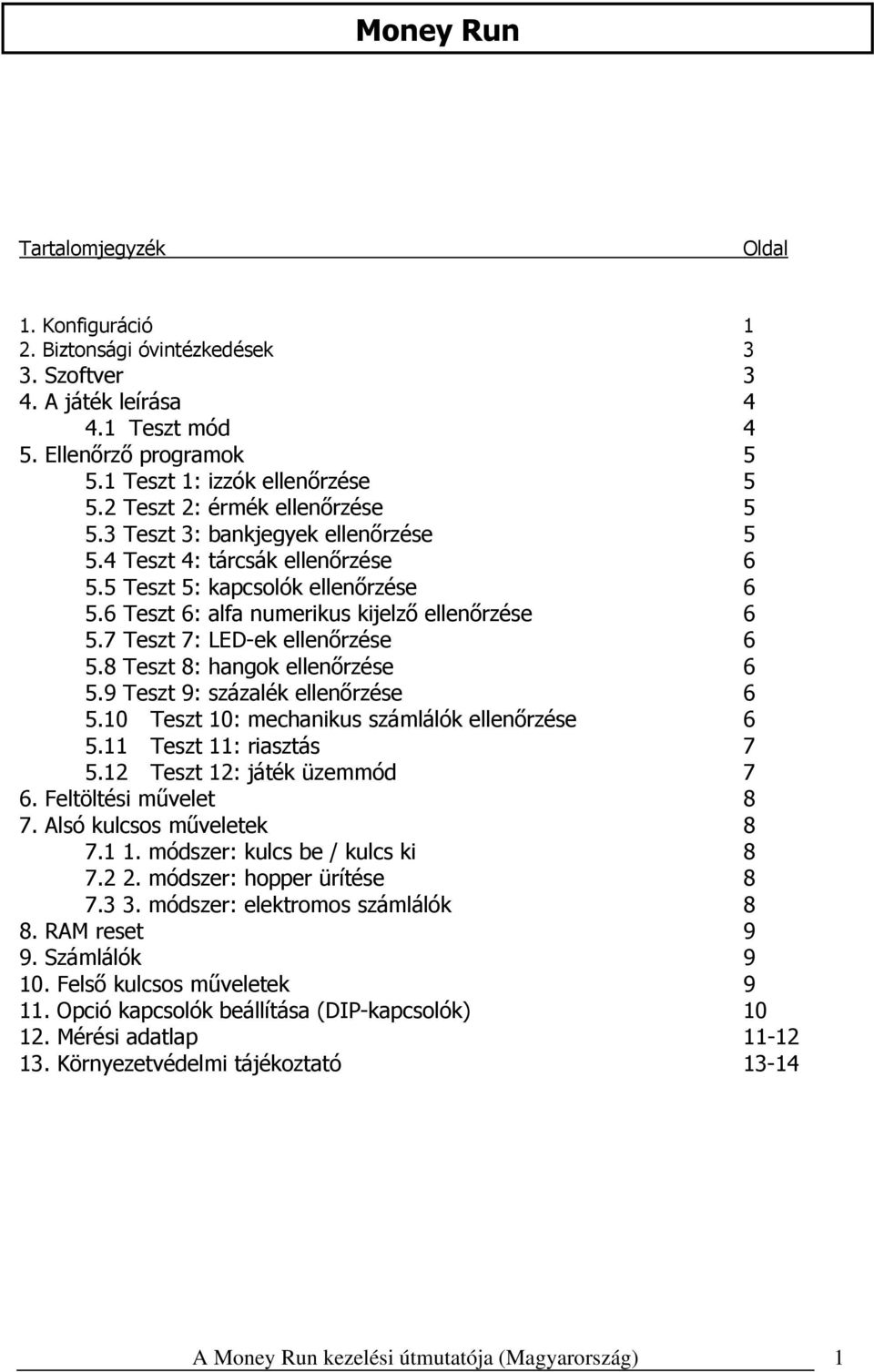

2 Tartalomjegyzék Oldal 1. Konfiguráció 1 2. Biztonsági óvintézkedések 3 3. Szoftver 3 4. A játék leírása Teszt mód 4 5. Ellenőrző programok Teszt 1: izzók ellenőrzése Teszt 2: érmék ellenőrzése Teszt 3: bankjegyek ellenőrzése Teszt 4: tárcsák ellenőrzése Teszt 5: kapcsolók ellenőrzése Teszt 6: alfa numerikus kijelző ellenőrzése Teszt 7: LED-ek ellenőrzése Teszt 8: hangok ellenőrzése Teszt 9: százalék ellenőrzése Teszt 10: mechanikus számlálók ellenőrzése Teszt 11: riasztás Teszt 12: játék üzemmód 7 6. Feltöltési művelet 8 7. Alsó kulcsos műveletek módszer: kulcs be / kulcs ki módszer: hopper ürítése módszer: elektromos számlálók 8 8. RAM reset 9 9. Számlálók Felső kulcsos műveletek Opció kapcsolók beállítása (DIP-kapcsolók) Mérési adatlap Környezetvédelmi tájékoztató A Money Run kezelési útmutatója (Magyarország) 1

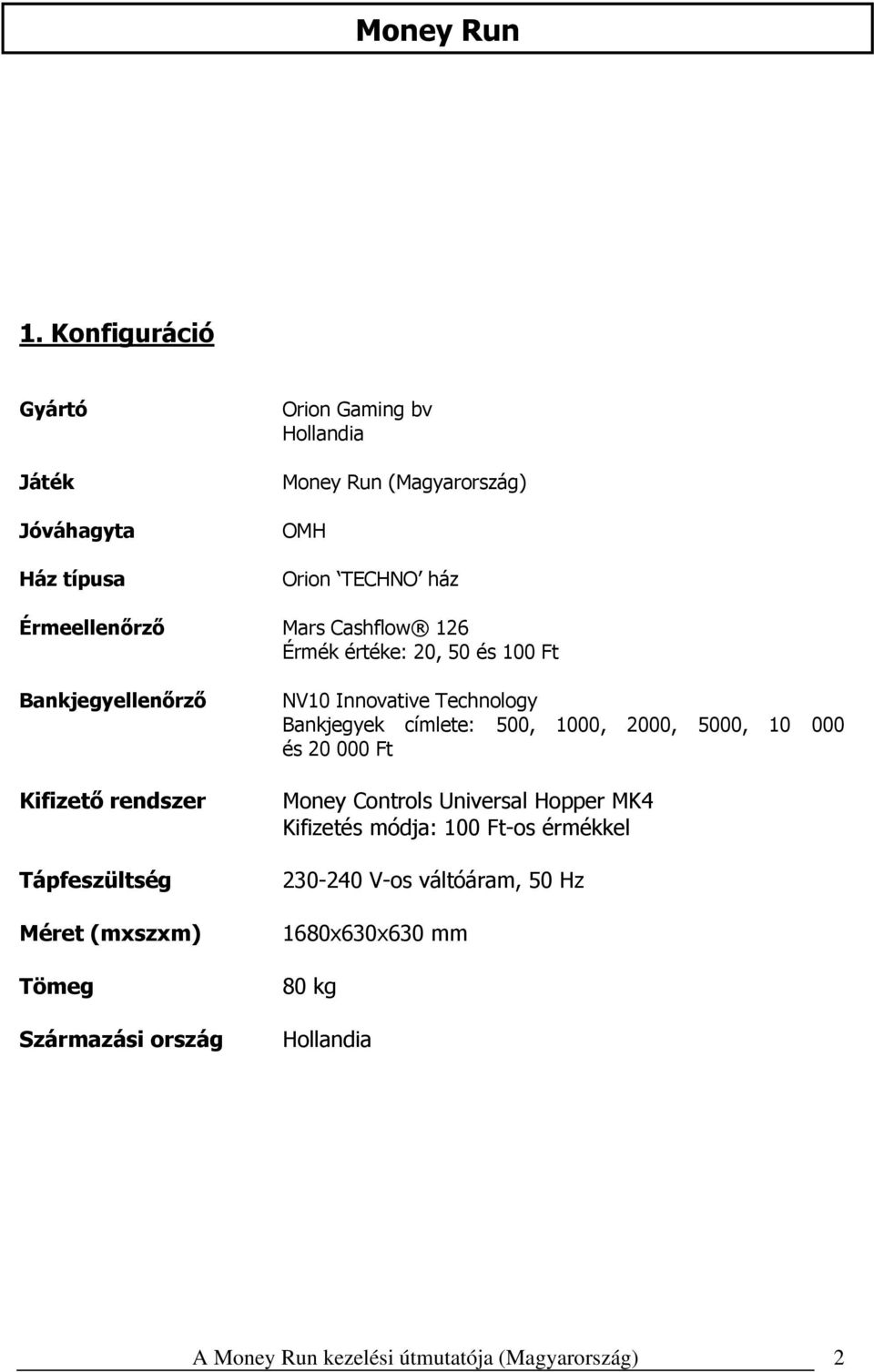

3 1. Konfiguráció Gyártó Játék Jóváhagyta Ház típusa Orion Gaming bv Hollandia Money Run (Magyarország) OMH Orion TECHNO ház Érmeellenőrző Mars Cashflow 126 Érmék értéke: 20, 50 és 100 Ft Bankjegyellenőrző Kifizető rendszer Tápfeszültség Méret (mxszxm) Tömeg Származási ország NV10 Innovative Technology Bankjegyek címlete: 500, 1000, 2000, 5000, és Ft Money Controls Universal Hopper MK4 Kifizetés módja: 100 Ft-os érmékkel V-os váltóáram, 50 Hz 1680x630x630 mm 80 kg Hollandia A Money Run kezelési útmutatója (Magyarország) 2

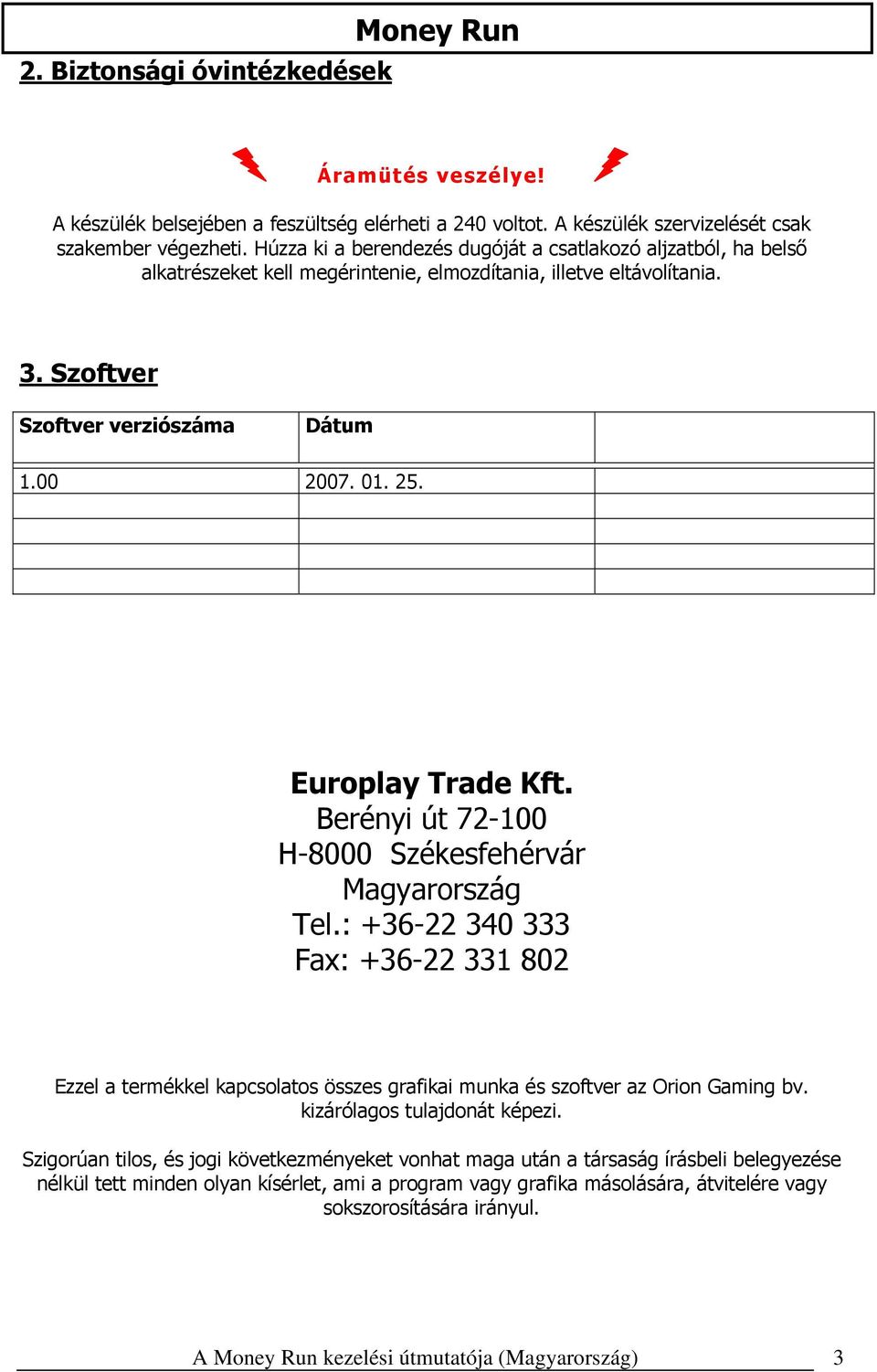

4 2. Biztonsági óvintézkedések Money Run Áramütés veszélye! A készülék belsejében a feszültség elérheti a 240 voltot. A készülék szervizelését csak szakember végezheti. Húzza ki a berendezés dugóját a csatlakozó aljzatból, ha belső alkatrészeket kell megérintenie, elmozdítania, illetve eltávolítania. 3. Szoftver Szoftver verziószáma Dátum Europlay Trade Kft. Berényi út H-8000 Székesfehérvár Magyarország Tel.: Fax: Ezzel a termékkel kapcsolatos összes grafikai munka és szoftver az Orion Gaming bv. kizárólagos tulajdonát képezi. Szigorúan tilos, és jogi következményeket vonhat maga után a társaság írásbeli belegyezése nélkül tett minden olyan kísérlet, ami a program vagy grafika másolására, átvitelére vagy sokszorosítására irányul. A Money Run kezelési útmutatója (Magyarország) 3

5 4. A játék leírása A MONEY RUN egy négytárcsás, többtétes, öt nyerővonalas, Techno házba épített, Heber Pluto 5 technológiára épülő pénznyerő automata. A nyeremény akkor jár, ha 3 egyforma találatot ér el az 5 nyerősor bármelyikén. A nyereményt a TÖRLÉS/FELÍR gomb megnyomásával lehet felírni, vagy nagyobb nyereményért tovább lehet kockáztatni a START/RIZIKÓ gomb megnyomásával. A bonusz véletlen érték, minden játékban más és más. A tét értéke 20, 50, 100 és 200 forint lehet. Maximális nyereség az alapjátékban a tét 25-szöröse. 1) Alapjáték: 3 tárcsa, 5 nyerősor. A Tart gombok aktívak, hacsak nem használták fel az előző forgatásban. Bármilyen nyereményt tovább lehet kockáztatni dupla vagy semmi alapon VAGY a nyerőlétrán, a játék DIP-kapcsolóinak beállításától függően (lásd a 10. oldalt) egészen a legmagasabb értékéig. 2) Szabadjáték: 1 betűkerék mutatja az EXTRA MONEY szavak betűit sorban. Az alapkerekek minden egyes megforgatásakor ez a 4. kerék is forog, és a megjelenített betű felvillan a középső üvegen. Ha minden betű világít EXTRA MONEY BÓNUSZ indul, melyben szabadjátékokat nyer a játékos. Az indulónyeremény után SZABADJÁTÉK, majd egy SZORZÓ kerül kisorsolásra. A szabadjátékok száma automatikusan megtöbbszöröződik a szorzó által, majd a SZABADJÁTÉK végén a nyert összeg ismét a SZORZÓ mezőben lévő számmal többszöröződik. Nyeremény tábla Tét Teszt mód Érme Jackpot Jackpot Jackpot Jackpot Orion Dinnye Szőlő Szilva Narancs Citrom Cseresznye Teszt módba állítás A teszt módba állításhoz nyissa ki a hátsó ajtót, és várjon, amíg a gép teszt módban feláll (hangjelzés). A Money Run kezelési útmutatója (Magyarország) 4

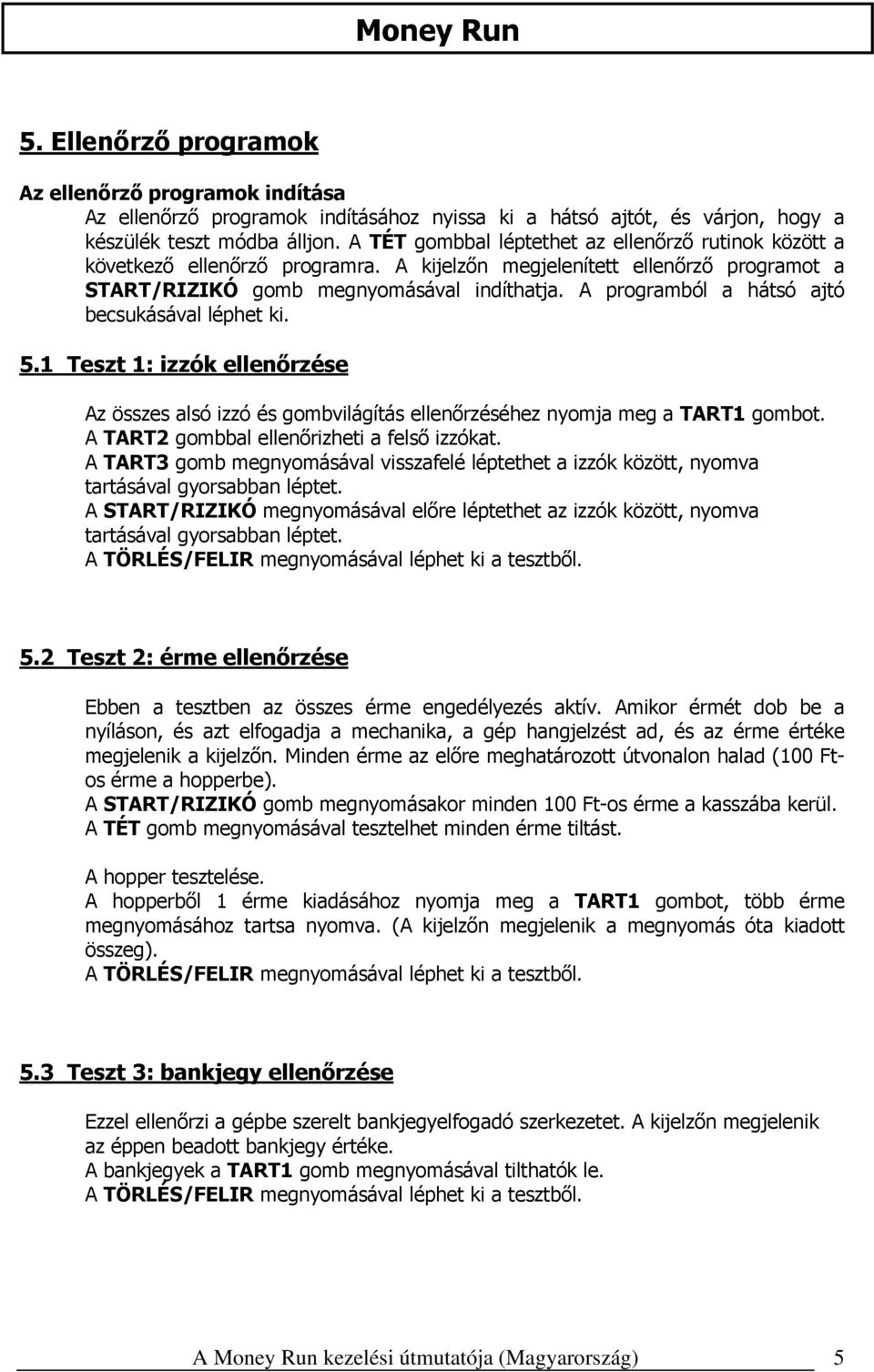

6 5. Ellenőrző programok Az ellenőrző programok indítása Az ellenőrző programok indításához nyissa ki a hátsó ajtót, és várjon, hogy a készülék teszt módba álljon. A TÉT gombbal léptethet az ellenőrző rutinok között a következő ellenőrző programra. A kijelzőn megjelenített ellenőrző programot a START/RIZIKÓ gomb megnyomásával indíthatja. A programból a hátsó ajtó becsukásával léphet ki. 5.1 Teszt 1: izzók ellenőrzése Az összes alsó izzó és gombvilágítás ellenőrzéséhez nyomja meg a TART1 gombot. A TART2 gombbal ellenőrizheti a felső izzókat. A TART3 gomb megnyomásával visszafelé léptethet a izzók között, nyomva tartásával gyorsabban léptet. A START/RIZIKÓ megnyomásával előre léptethet az izzók között, nyomva tartásával gyorsabban léptet. 5.2 Teszt 2: érme ellenőrzése Ebben a tesztben az összes érme engedélyezés aktív. Amikor érmét dob be a nyíláson, és azt elfogadja a mechanika, a gép hangjelzést ad, és az érme értéke megjelenik a kijelzőn. Minden érme az előre meghatározott útvonalon halad (100 Ftos érme a hopperbe). A START/RIZIKÓ gomb megnyomásakor minden 100 Ft-os érme a kasszába kerül. A TÉT gomb megnyomásával tesztelhet minden érme tiltást. A hopper tesztelése. A hopperből 1 érme kiadásához nyomja meg a TART1 gombot, több érme megnyomásához tartsa nyomva. (A kijelzőn megjelenik a megnyomás óta kiadott összeg). 5.3 Teszt 3: bankjegy ellenőrzése Ezzel ellenőrzi a gépbe szerelt bankjegyelfogadó szerkezetet. A kijelzőn megjelenik az éppen beadott bankjegy értéke. A bankjegyek a TART1 gomb megnyomásával tilthatók le. A Money Run kezelési útmutatója (Magyarország) 5

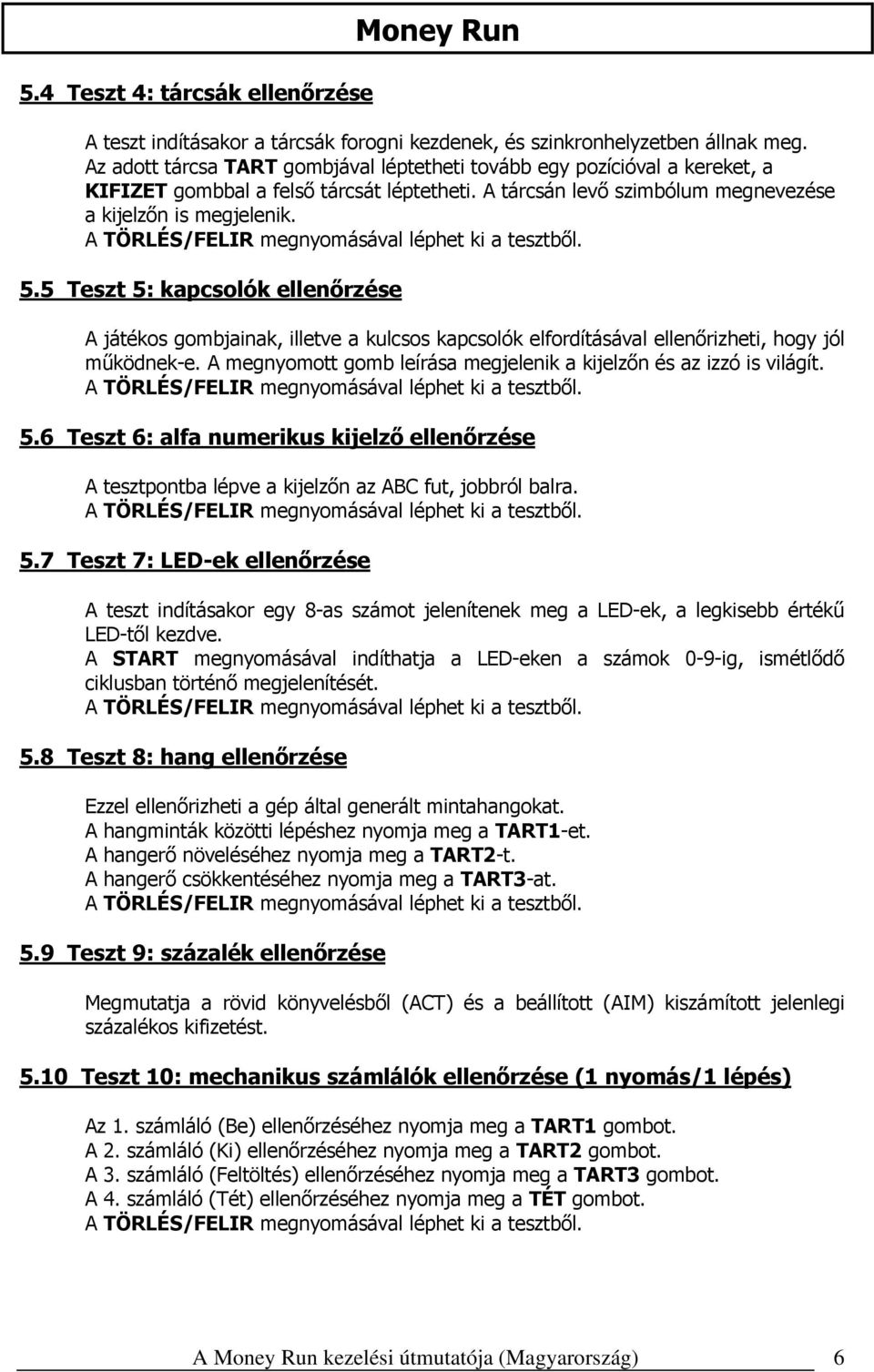

7 5.4 Teszt 4: tárcsák ellenőrzése Money Run A teszt indításakor a tárcsák forogni kezdenek, és szinkronhelyzetben állnak meg. Az adott tárcsa TART gombjával léptetheti tovább egy pozícióval a kereket, a KIFIZET gombbal a felső tárcsát léptetheti. A tárcsán levő szimbólum megnevezése a kijelzőn is megjelenik. 5.5 Teszt 5: kapcsolók ellenőrzése A játékos gombjainak, illetve a kulcsos kapcsolók elfordításával ellenőrizheti, hogy jól működnek-e. A megnyomott gomb leírása megjelenik a kijelzőn és az izzó is világít. 5.6 Teszt 6: alfa numerikus kijelző ellenőrzése A tesztpontba lépve a kijelzőn az ABC fut, jobbról balra. 5.7 Teszt 7: LED-ek ellenőrzése A teszt indításakor egy 8-as számot jelenítenek meg a LED-ek, a legkisebb értékű LED-től kezdve. A START megnyomásával indíthatja a LED-eken a számok 0-9-ig, ismétlődő ciklusban történő megjelenítését. 5.8 Teszt 8: hang ellenőrzése Ezzel ellenőrizheti a gép által generált mintahangokat. A hangminták közötti lépéshez nyomja meg a TART1-et. A hangerő növeléséhez nyomja meg a TART2-t. A hangerő csökkentéséhez nyomja meg a TART3-at. 5.9 Teszt 9: százalék ellenőrzése Megmutatja a rövid könyvelésből (ACT) és a beállított (AIM) kiszámított jelenlegi százalékos kifizetést Teszt 10: mechanikus számlálók ellenőrzése (1 nyomás/1 lépés) Az 1. számláló (Be) ellenőrzéséhez nyomja meg a TART1 gombot. A 2. számláló (Ki) ellenőrzéséhez nyomja meg a TART2 gombot. A 3. számláló (Feltöltés) ellenőrzéséhez nyomja meg a TART3 gombot. A 4. számláló (Tét) ellenőrzéséhez nyomja meg a TÉT gombot. A Money Run kezelési útmutatója (Magyarország) 6

8 5.11 Teszt 11: riasztás Ezzel a teszttel válik hozzáférhetővé a berendezés hibanaplója. Összesen 20 hibakód tárolható, az 1-es számú hiba a legfrissebb. Az alfa numerikus kijelzőn a következő látható: Error x n, ahol x a hiba száma, n pedig hibakód. A következő hiba megjelenítéséhez nyomja meg a TART2 az előző hiba megjelenítéséhez nyomja meg a TART1 gombot. Hibakód A hiba leírása 10 Érmehiba az 1. csatornában 11 Érmehiba a 2. csatornában 12 Érmehiba a 3. csatornában 20 Mechanikus számláló hibája 30 1-es tárcsa hibája 31 2-es tárcsa hibája 32 3-as tárcsa hibája 33 4-es tárcsa hibája 40 Hopper hibája 50 IEK (fekete doboz) hibája 60 Hiba a bankjegy elfogadásakor 5.12 Teszt 12: játék üzemmód Ezzel a teszttel érme bedobása nélkül játszhat a gépen. Demo módban a START megnyomásával kreditet kap a játékos, és a KIFIZET megnyomásával a kreditet a hopper indítása nélkül nullázza le. A tárcsák léptetéséhez a TÖRLÉS/FELIR gombot nyomva tartjuk és a megfelelő TART gombot megnyomjuk. A Money Run kezelési útmutatója (Magyarország) 7

9 6. Feltöltési művelet A hoppert kétféleképpen töltheti fel 1. módszer Csukja be a berendezés összes ajtaját. Fordítsa el a felső kulcsot. Válassza ki a Feltöltés menü pontot és lépjen be a Start gombbal Dobjon be 100 Ft-os érméket az érmeelfogadón keresztül. A töltési összeg megjelenik az alfa numerikus kijelzőn. 2. módszer Nyissa ki az alsó ajtót és fordítsa el az alsó kulcsot Válassza ki a Feltöltés menü pontot és lépjen be a START gombbal A hopper telítettségi szintjét az alfa numerikus kijelző mutatja, mégpedig a benne levő érmék számával. Ha a hopper szintje negatív érték, akkor az előző teljes töltöttségi szintet hibásan állították be. Az hopper beállított szintjének növeléséhez nyomja meg a TART1 gombot. Az hopper beállított szintjének csökkentéséhez nyomja meg a TART2 gombot. Az hopper szintjének tetszőleges beállításához nyomja meg a TART3 gombot. Dobja a 100 Ft-os érméket közvetlenül a hopperbe a hátsó ajtó kinyitása után 7. Alsó kulcsos műveletek A biztonsági tulajdonságok beállításához helyezze be és fordítsa el az alsó kulcsot. A TÉT gombbal léptethet a különböző opciók között. A START/RIZIKÓ gomb megnyomásával választhatja ki a megjelenített opciót módszer: kulcs be / kulcs ki KULCS BE Kulcs be/ki menüpont kiválasztása START gombbal belépés A TART1 megnyomásával a kulcs-be értékét 10-zel növelheti. A TART2 megnyomásával a kulcs-be értékét 100-zal növelheti A TART3 megnyomásával a kulcs-be értékét 1000-rel növelheti. A kulcs be érték nullázásához nyomja meg a TÖRLÉS/FELIR gombot. A kulcs be érték credithez írásához nyomja meg a START/RIZIKÓ gombot. KULCS KI Kulcs be/ki menüpont kiválasztása START gombbal belépés KIFIZETÉS gomb nyomva tartása 3 másodpercig módszer: hopper ürítése A hopper ürítéséhez nyomja meg és tartsa nyomva a TART1 gombot módszer: könyvelési számlálók Hozzáférést biztosít a készülék elektronikus könyvelési számlálóihoz. Egy számláló értékek közötti léptetéshez nyomja meg a TART1 és TART2 gombot. A TART3 megnyomásával a rövid (Smet) és hosszú távú (Lmet) számlálók között válthat. A rövid távú számlálók törléséhez nyomja meg és 5 másodpercig tartsa nyomva a KIFIZETÉS gombot. A Money Run kezelési útmutatója (Magyarország) 8

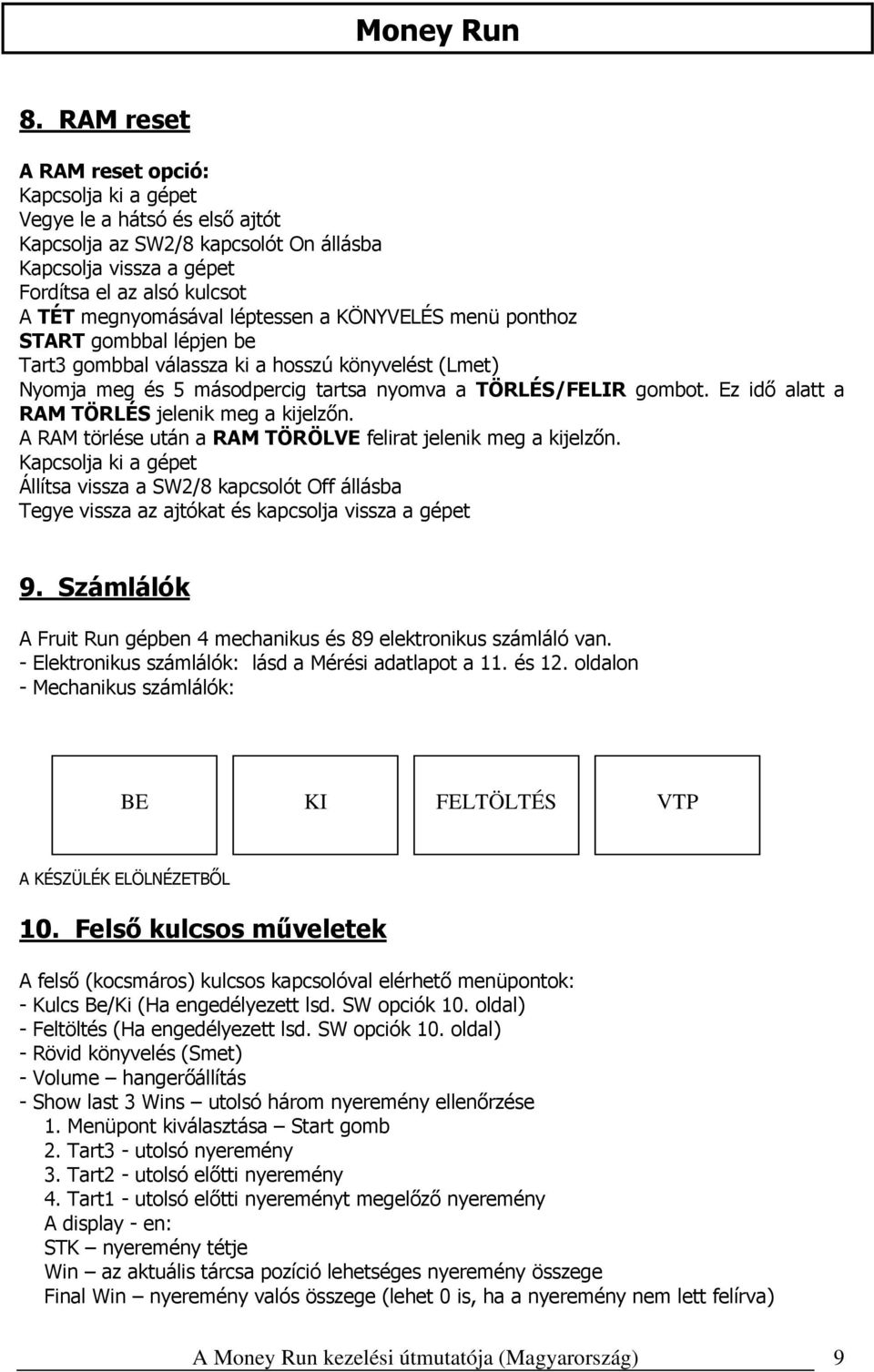

10 8. RAM reset A RAM reset opció: Kapcsolja ki a gépet Vegye le a hátsó és első ajtót Kapcsolja az SW2/8 kapcsolót On állásba Kapcsolja vissza a gépet Fordítsa el az alsó kulcsot A TÉT megnyomásával léptessen a KÖNYVELÉS menü ponthoz START gombbal lépjen be Tart3 gombbal válassza ki a hosszú könyvelést (Lmet) Nyomja meg és 5 másodpercig tartsa nyomva a TÖRLÉS/FELIR gombot. Ez idő alatt a RAM TÖRLÉS jelenik meg a kijelzőn. A RAM törlése után a RAM TÖRÖLVE felirat jelenik meg a kijelzőn. Kapcsolja ki a gépet Állítsa vissza a SW2/8 kapcsolót Off állásba Tegye vissza az ajtókat és kapcsolja vissza a gépet 9. Számlálók A Fruit Run gépben 4 mechanikus és 89 elektronikus számláló van. - Elektronikus számlálók: lásd a Mérési adatlapot a 11. és 12. oldalon - Mechanikus számlálók: BE KI FELTÖLTÉS VTP A KÉSZÜLÉK ELÖLNÉZETBŐL 10. Felső kulcsos műveletek A felső (kocsmáros) kulcsos kapcsolóval elérhető menüpontok: - Kulcs Be/Ki (Ha engedélyezett lsd. SW opciók 10. oldal) - Feltöltés (Ha engedélyezett lsd. SW opciók 10. oldal) - Rövid könyvelés (Smet) - Volume hangerőállítás - Show last 3 Wins utolsó három nyeremény ellenőrzése 1. Menüpont kiválasztása Start gomb 2. Tart3 - utolsó nyeremény 3. Tart2 - utolsó előtti nyeremény 4. Tart1 - utolsó előtti nyereményt megelőző nyeremény A display - en: STK nyeremény tétje Win az aktuális tárcsa pozíció lehetséges nyeremény összege Final Win nyeremény valós összege (lehet 0 is, ha a nyeremény nem lett felírva) A Money Run kezelési útmutatója (Magyarország) 9

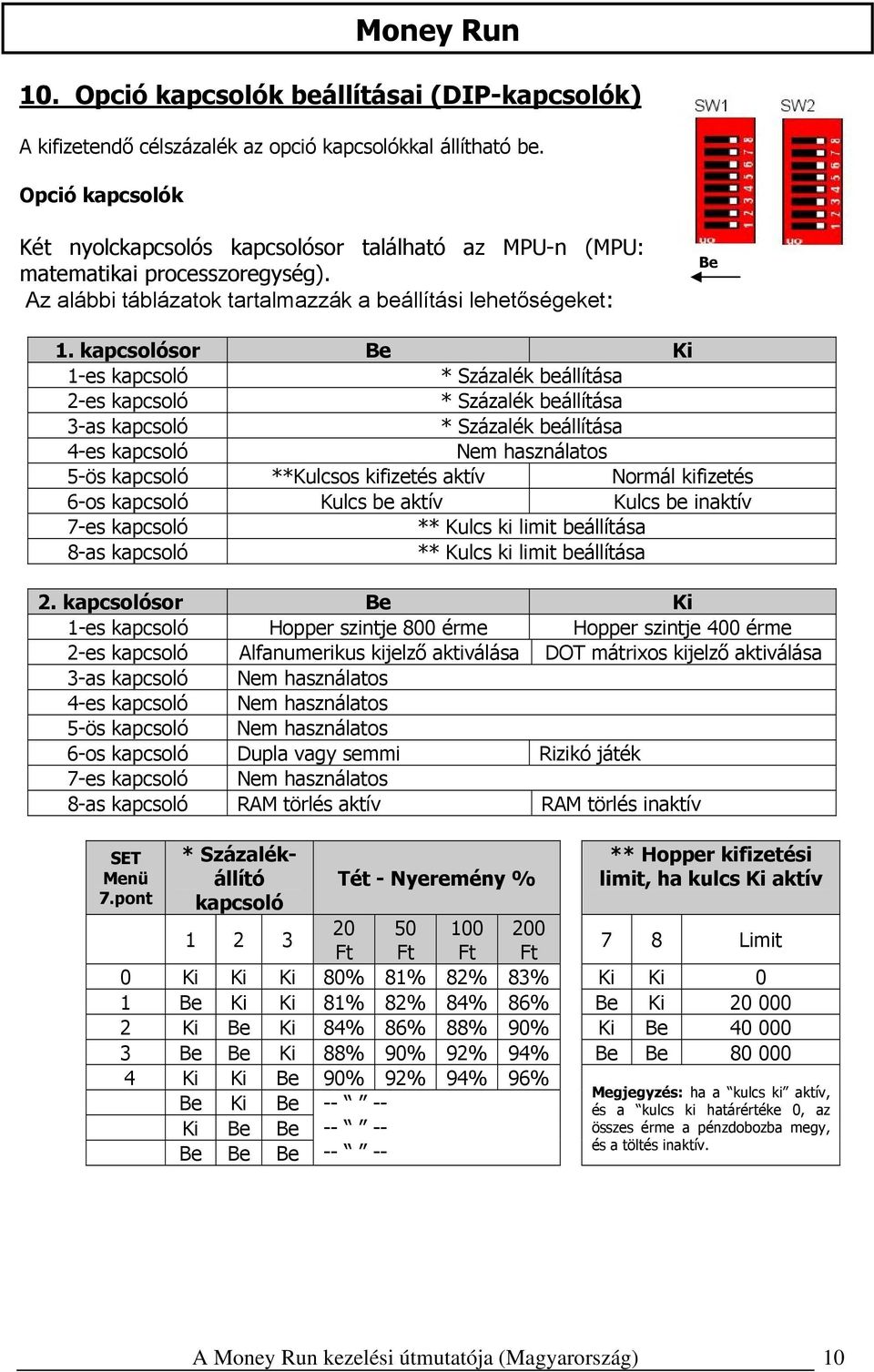

11 10. Opció kapcsolók beállításai (DIP-kapcsolók) A kifizetendő célszázalék az opció kapcsolókkal állítható be. Opció kapcsolók Két nyolckapcsolós kapcsolósor található az MPU-n (MPU: matematikai processzoregység). Az alábbi táblázatok tartalmazzák a beállítási lehetőségeket: Be 1. kapcsolósor Be Ki 1-es kapcsoló * Százalék beállítása 2-es kapcsoló * Százalék beállítása 3-as kapcsoló * Százalék beállítása 4-es kapcsoló Nem használatos 5-ös kapcsoló **Kulcsos kifizetés aktív Normál kifizetés 6-os kapcsoló Kulcs be aktív Kulcs be inaktív 7-es kapcsoló ** Kulcs ki limit beállítása 8-as kapcsoló ** Kulcs ki limit beállítása 2. kapcsolósor Be Ki 1-es kapcsoló Hopper szintje 800 érme Hopper szintje 400 érme 2-es kapcsoló Alfanumerikus kijelző aktiválása DOT mátrixos kijelző aktiválása 3-as kapcsoló Nem használatos 4-es kapcsoló Nem használatos 5-ös kapcsoló Nem használatos 6-os kapcsoló Dupla vagy semmi Rizikó játék 7-es kapcsoló Nem használatos 8-as kapcsoló RAM törlés aktív RAM törlés inaktív SET Menü 7.pont * Százalékállító kapcsoló Tét - Nyeremény % ** Hopper kifizetési limit, ha kulcs Ki aktív Ft Ft Ft Ft 7 8 Limit 0 Ki Ki Ki 80% 81% 82% 83% Ki Ki 0 1 Be Ki Ki 81% 82% 84% 86% Be Ki Ki Be Ki 84% 86% 88% 90% Ki Be Be Be Ki 88% 90% 92% 94% Be Be Ki Ki Be 90% 92% 94% 96% Be Ki Be Ki Be Be Be Be Be Megjegyzés: ha a kulcs ki aktív, és a kulcs ki határértéke 0, az összes érme a pénzdobozba megy, és a töltés inaktív. A Money Run kezelési útmutatója (Magyarország) 10

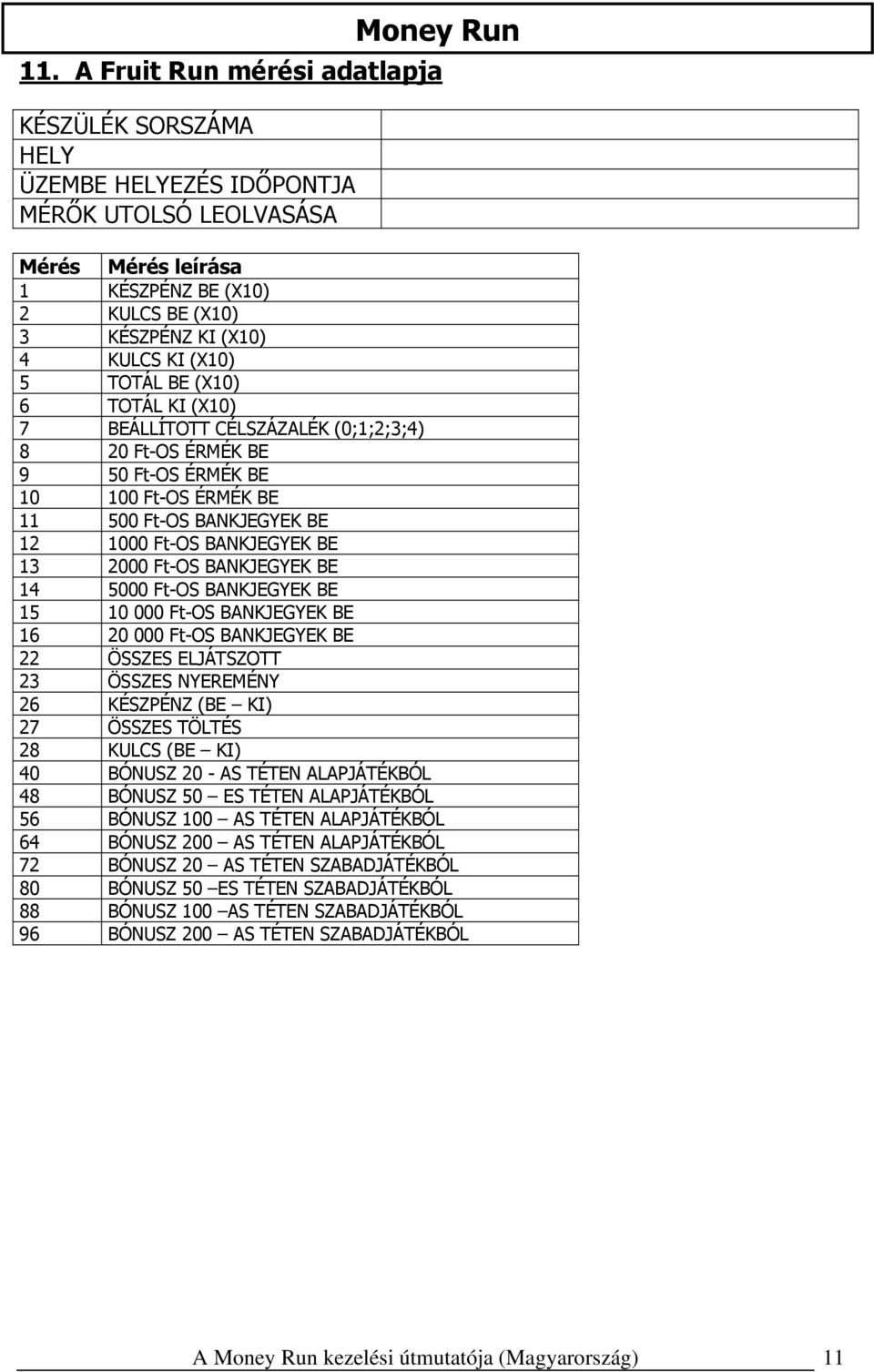

12 11. A Fruit Run mérési adatlapja KÉSZÜLÉK SORSZÁMA HELY ÜZEMBE HELYEZÉS IDŐPONTJA MÉRŐK UTOLSÓ LEOLVASÁSA Mérés Mérés leírása 1 KÉSZPÉNZ BE (X10) 2 KULCS BE (X10) 3 KÉSZPÉNZ KI (X10) 4 KULCS KI (X10) 5 TOTÁL BE (X10) 6 TOTÁL KI (X10) 7 BEÁLLÍTOTT CÉLSZÁZALÉK (0;1;2;3;4) 8 20 Ft-OS ÉRMÉK BE 9 50 Ft-OS ÉRMÉK BE Ft-OS ÉRMÉK BE Ft-OS BANKJEGYEK BE Ft-OS BANKJEGYEK BE Ft-OS BANKJEGYEK BE Ft-OS BANKJEGYEK BE Ft-OS BANKJEGYEK BE Ft-OS BANKJEGYEK BE 22 ÖSSZES ELJÁTSZOTT 23 ÖSSZES NYEREMÉNY 26 KÉSZPÉNZ (BE KI) 27 ÖSSZES TÖLTÉS 28 KULCS (BE KI) 40 BÓNUSZ 20 - AS TÉTEN ALAPJÁTÉKBÓL 48 BÓNUSZ 50 ES TÉTEN ALAPJÁTÉKBÓL 56 BÓNUSZ 100 AS TÉTEN ALAPJÁTÉKBÓL 64 BÓNUSZ 200 AS TÉTEN ALAPJÁTÉKBÓL 72 BÓNUSZ 20 AS TÉTEN SZABADJÁTÉKBÓL 80 BÓNUSZ 50 ES TÉTEN SZABADJÁTÉKBÓL 88 BÓNUSZ 100 AS TÉTEN SZABADJÁTÉKBÓL 96 BÓNUSZ 200 AS TÉTEN SZABADJÁTÉKBÓL A Money Run kezelési útmutatója (Magyarország) 11

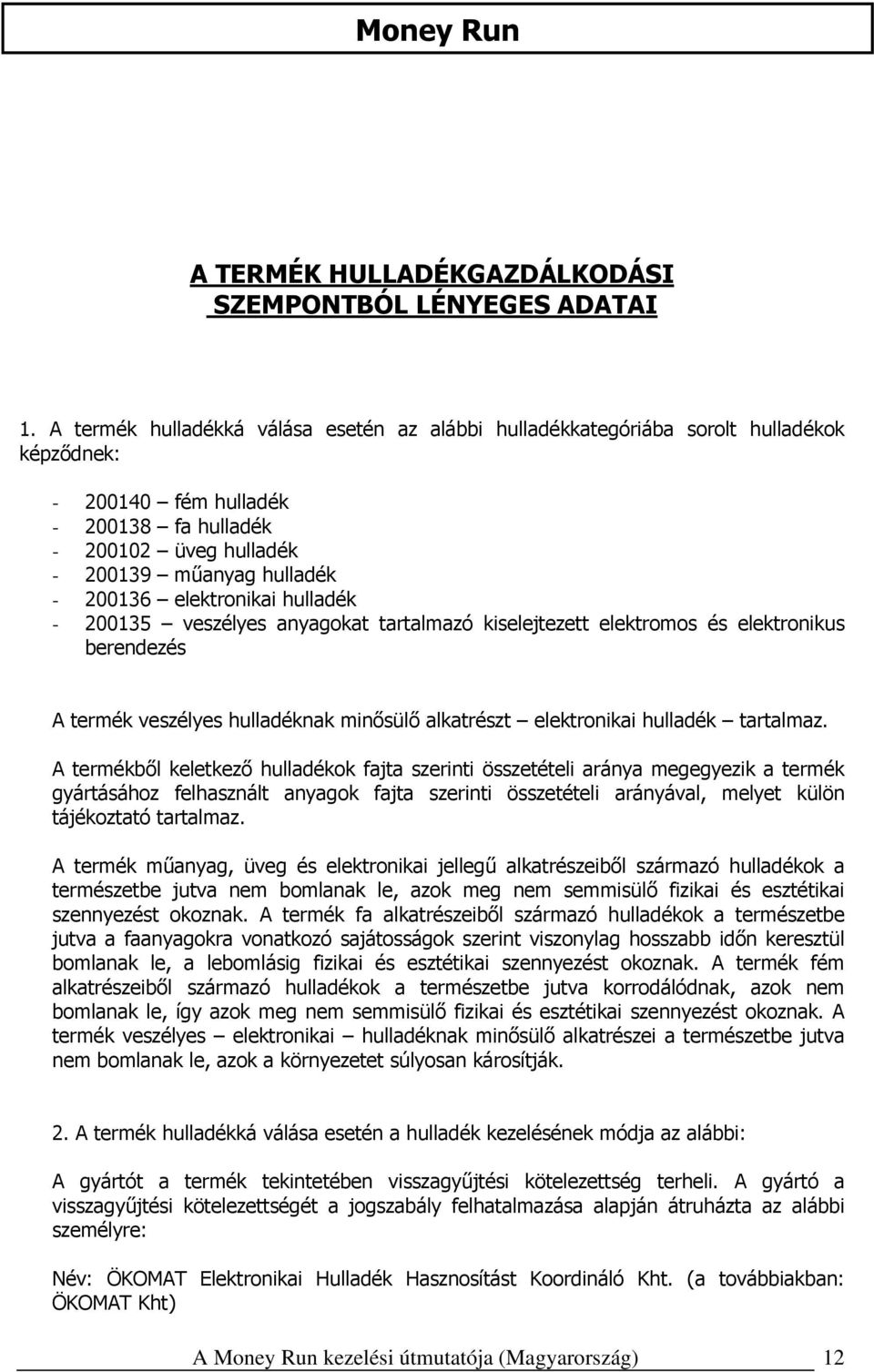

13 A TERMÉK HULLADÉKGAZDÁLKODÁSI SZEMPONTBÓL LÉNYEGES ADATAI 1. A termék hulladékká válása esetén az alábbi hulladékkategóriába sorolt hulladékok képződnek: fém hulladék fa hulladék üveg hulladék műanyag hulladék elektronikai hulladék veszélyes anyagokat tartalmazó kiselejtezett elektromos és elektronikus berendezés A termék veszélyes hulladéknak minősülő alkatrészt elektronikai hulladék tartalmaz. A termékből keletkező hulladékok fajta szerinti összetételi aránya megegyezik a termék gyártásához felhasznált anyagok fajta szerinti összetételi arányával, melyet külön tájékoztató tartalmaz. A termék műanyag, üveg és elektronikai jellegű alkatrészeiből származó hulladékok a természetbe jutva nem bomlanak le, azok meg nem semmisülő fizikai és esztétikai szennyezést okoznak. A termék fa alkatrészeiből származó hulladékok a természetbe jutva a faanyagokra vonatkozó sajátosságok szerint viszonylag hosszabb időn keresztül bomlanak le, a lebomlásig fizikai és esztétikai szennyezést okoznak. A termék fém alkatrészeiből származó hulladékok a természetbe jutva korrodálódnak, azok nem bomlanak le, így azok meg nem semmisülő fizikai és esztétikai szennyezést okoznak. A termék veszélyes elektronikai hulladéknak minősülő alkatrészei a természetbe jutva nem bomlanak le, azok a környezetet súlyosan károsítják. 2. A termék hulladékká válása esetén a hulladék kezelésének módja az alábbi: A gyártót a termék tekintetében visszagyűjtési kötelezettség terheli. A gyártó a visszagyűjtési kötelezettségét a jogszabály felhatalmazása alapján átruházta az alábbi személyre: Név: ÖKOMAT Elektronikai Hulladék Hasznosítást Koordináló Kht. (a továbbiakban: ÖKOMAT Kht) A Money Run kezelési útmutatója (Magyarország) 12

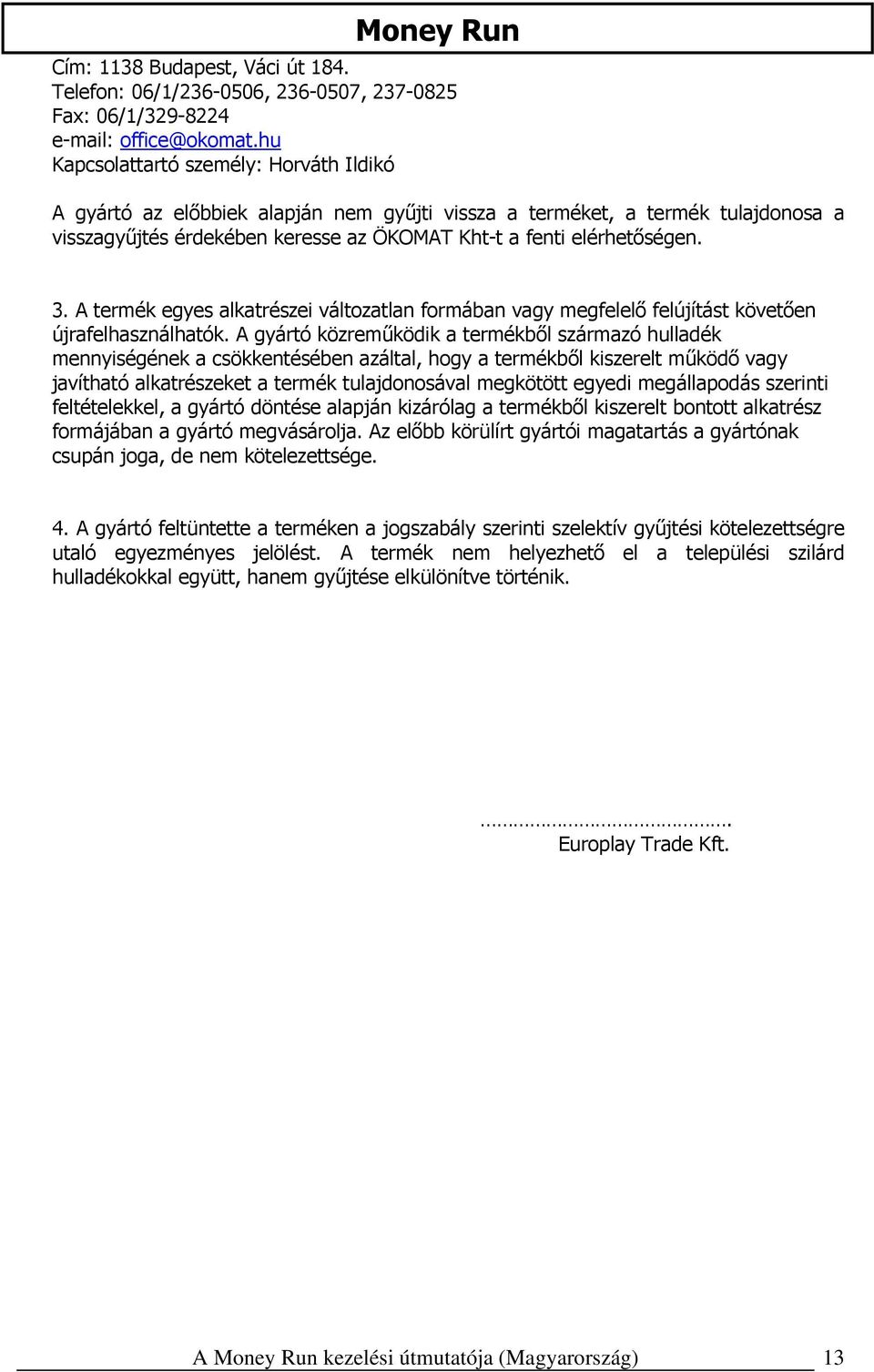

14 Cím: 1138 Budapest, Váci út 184. Telefon: 06/1/ , , Fax: 06/1/ Kapcsolattartó személy: Horváth Ildikó A gyártó az előbbiek alapján nem gyűjti vissza a terméket, a termék tulajdonosa a visszagyűjtés érdekében keresse az ÖKOMAT Kht-t a fenti elérhetőségen. 3. A termék egyes alkatrészei változatlan formában vagy megfelelő felújítást követően újrafelhasználhatók. A gyártó közreműködik a termékből származó hulladék mennyiségének a csökkentésében azáltal, hogy a termékből kiszerelt működő vagy javítható alkatrészeket a termék tulajdonosával megkötött egyedi megállapodás szerinti feltételekkel, a gyártó döntése alapján kizárólag a termékből kiszerelt bontott alkatrész formájában a gyártó megvásárolja. Az előbb körülírt gyártói magatartás a gyártónak csupán joga, de nem kötelezettsége. 4. A gyártó feltüntette a terméken a jogszabály szerinti szelektív gyűjtési kötelezettségre utaló egyezményes jelölést. A termék nem helyezhető el a települési szilárd hulladékokkal együtt, hanem gyűjtése elkülönítve történik.. Europlay Trade Kft. A Money Run kezelési útmutatója (Magyarország) 13
