1 REFERENCIÁK Építőművészet

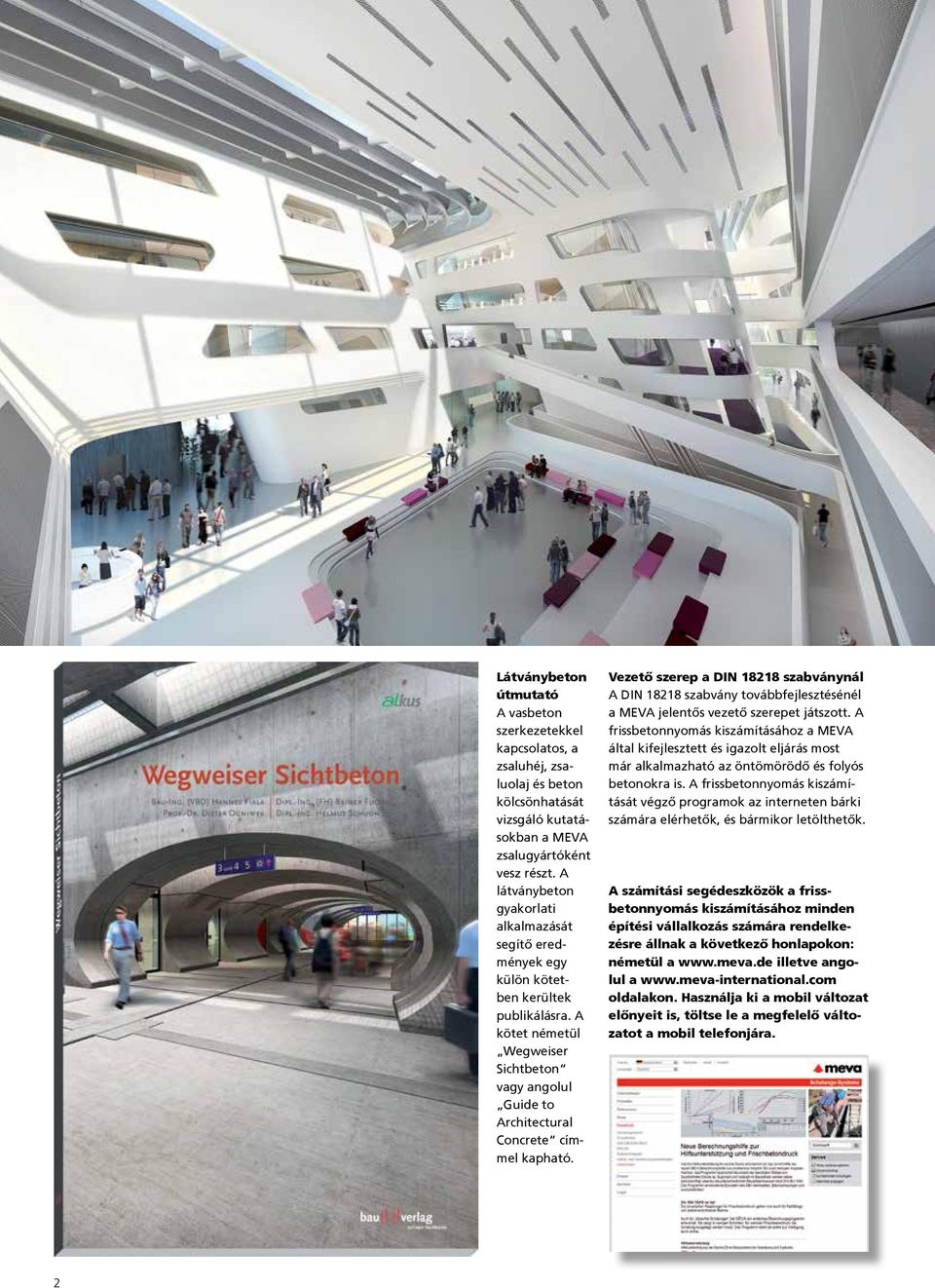

2 Látványbeton útmutató A vasbeton szerkezetekkel kapcsolatos, a zsaluhéj, zsaluolaj és beton kölcsönhatását vizsgáló kutatásokban a MEVA zsalugyártóként vesz részt. A látványbeton gyakorlati alkalmazását segítő eredmények egy külön kötetben kerültek publikálásra. A kötet németül Wegweiser Sichtbeton vagy angolul Guide to Architectural Concrete címmel kapható. Vezető szerep a DIN szabványnál A DIN szabvány továbbfejlesztésénél a MEVA jelentős vezető szerepet játszott. A frissbetonnyomás kiszámításához a MEVA által kifejlesztett és igazolt eljárás most már alkalmazható az öntömörödő és folyós betonokra is. A frissbetonnyomás kiszámítását végző programok az interneten bárki számára elérhetők, és bármikor letölthetők. A számítási segédeszközök a frissbetonnyomás kiszámításához minden építési vállalkozás számára rendelkezésre állnak a következő honlapokon: németül a illetve angolul a oldalakon. Használja ki a mobil változat előnyeit is, töltse le a megfelelő változatot a mobil telefonjára. 2

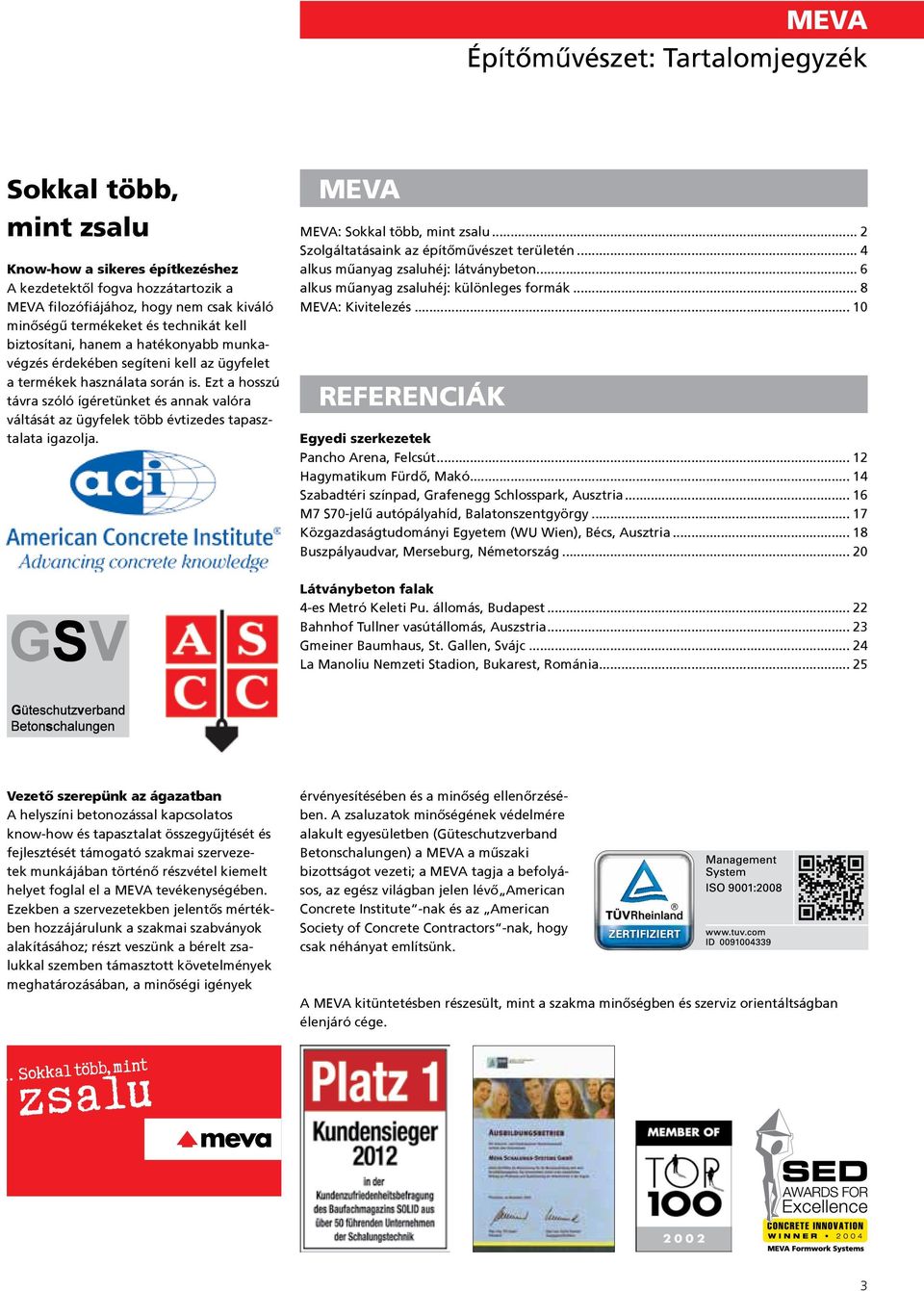

3 MEVA MEVA Építőművészet: Tartalomjegyzék Sokkal több, mint zsalu Know-how a sikeres építkezéshez A kezdetektől fogva hozzátartozik a MEVA filozófiájához, hogy nem csak kiváló minőségű termékeket és technikát kell biztosítani, hanem a hatékonyabb munkavégzés érdekében segíteni kell az ügyfelet a termékek használata során is. Ezt a hosszú távra szóló ígéretünket és annak valóra váltását az ügyfelek több évtizedes tapasztalata igazolja. MEVA MEVA: Sokkal több, mint zsalu... 2 Szolgáltatásaink az építőművészet területén... 4 alkus műanyag zsaluhéj: látványbeton... 6 alkus műanyag zsaluhéj: különleges formák... 8 MEVA: Kivitelezés REFERENCIÁK Egyedi szerkezetek Pancho Arena, Felcsút Hagymatikum Fürdő, Makó Szabadtéri színpad, Grafenegg Schlosspark, Ausztria M7 S70-jelű autópályahíd, Balatonszentgyörgy Közgazdaságtudományi Egyetem (WU Wien), Bécs, Ausztria Buszpályaudvar, Merseburg, Németország Látványbeton falak 4-es Metró Keleti Pu. állomás, Budapest Bahnhof Tullner vasútállomás, Auszstria Gmeiner Baumhaus, St. Gallen, Svájc La Manoliu Nemzeti Stadion, Bukarest, Románia Vezető szerepünk az ágazatban A helyszíni betonozással kapcsolatos know-how és tapasztalat összegyűjtését és fejlesztését támogató szakmai szervezetek munkájában történő részvétel kiemelt helyet foglal el a MEVA tevékenységében. Ezekben a szervezetekben jelentős mértékben hozzájárulunk a szakmai szabványok alakításához; részt veszünk a bérelt zsalukkal szemben támasztott követelmények meghatározásában, a minőségi igények érvényesítésében és a minőség ellenőrzésében. A zsaluzatok minőségének védelmére alakult egyesületben (Güteschutzverband Betonschalungen) a MEVA a műszaki bizottságot vezeti; a MEVA tagja a befolyásos, az egész világban jelen lévő American Concrete Institute -nak és az American Society of Concrete Contractors -nak, hogy csak néhányat említsünk. A MEVA kitüntetésben részesült, mint a szakma minőségben és szerviz orientáltságban élenjáró cége. zsalu... Sokkal több, mint 3

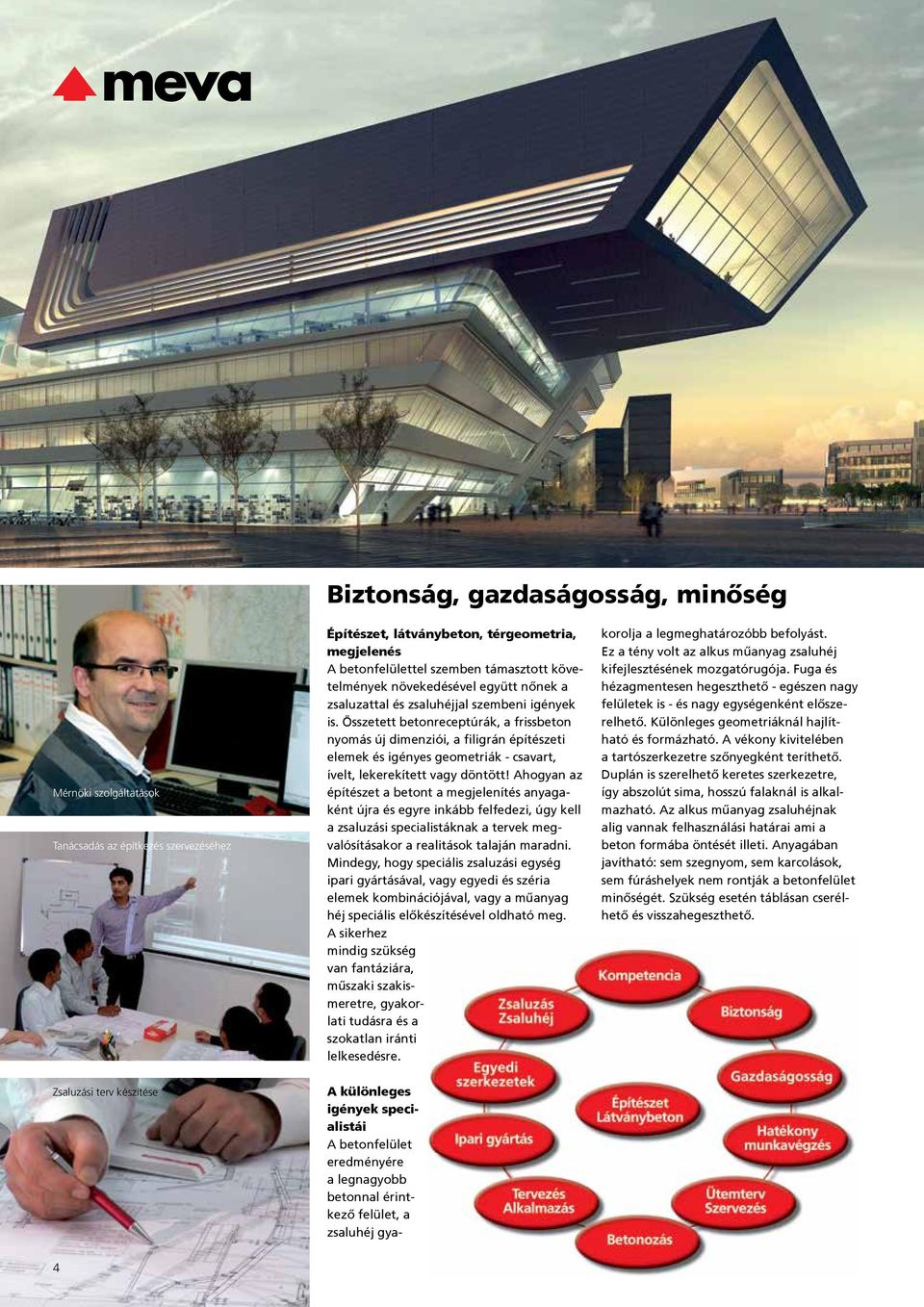

4 Biztonság, gazdaságosság, minőség Mérnöki szolgáltatások Tanácsadás az építkezés szervezéséhez Építészet, látványbeton, térgeometria, megjelenés A betonfelülettel szemben támasztott követelmények növekedésével együtt nőnek a zsaluzattal és zsaluhéjjal szembeni igények is. Összetett betonreceptúrák, a frissbeton nyomás új dimenziói, a filigrán építészeti elemek és igényes geometriák - csavart, ívelt, lekerekített vagy döntött! Ahogyan az építészet a betont a megjelenítés anyagaként újra és egyre inkább felfedezi, úgy kell a zsaluzási specialistáknak a tervek megvalósításakor a realitások talaján maradni. Mindegy, hogy speciális zsaluzási egység ipari gyártásával, vagy egyedi és széria elemek kombinációjával, vagy a műanyag héj speciális előkészítésével oldható meg. A sikerhez mindig szükség van fantáziára, műszaki szakismeretre, gyakorlati tudásra és a szokatlan iránti lelkesedésre. A különleges igények specialistái A betonfelület eredményére a legnagyobb betonnal érintkező felület, a zsaluhéj gyakorolja a legmeghatározóbb befolyást. Ez a tény volt az alkus műanyag zsaluhéj kifejlesztésének mozgatórugója. Fuga és hézagmentesen hegeszthető - egészen nagy felületek is - és nagy egységenként előszerelhető. Különleges geometriáknál hajlítható és formázható. A vékony kivitelében a tartószerkezetre szőnyegként teríthető. Duplán is szerelhető keretes szerkezetre, így abszolút sima, hosszú falaknál is alkalmazható. Az alkus műanyag zsaluhéjnak alig vannak felhasználási határai ami a beton formába öntését illeti. Anyagában javítható: sem szegnyom, sem karcolások, sem fúráshelyek nem rontják a betonfelület minőségét. Szükség esetén táblásan cserélhető és visszahegeszthető. Zsaluzási terv készítése 4

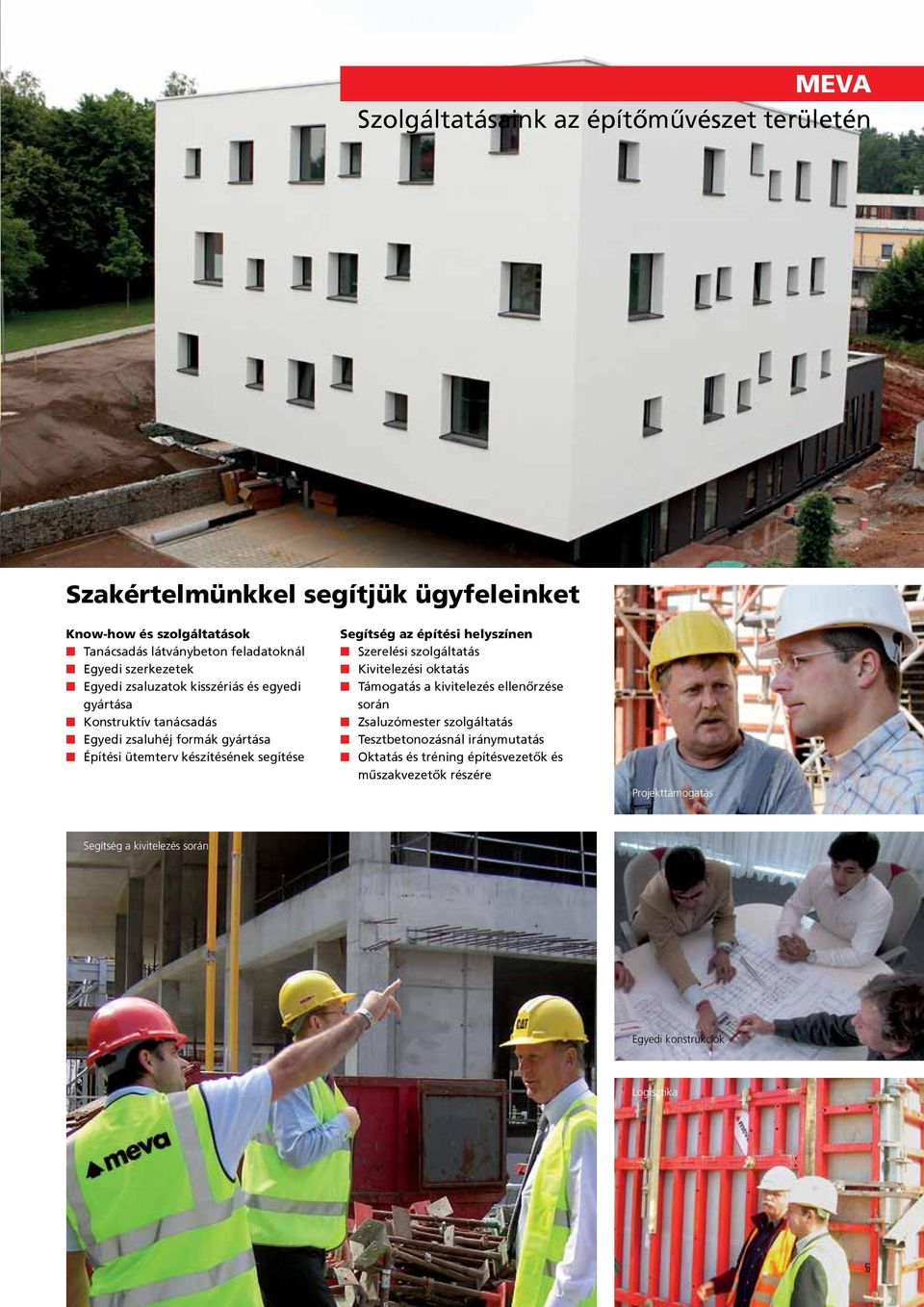

5 MEVA MEVA Szolgáltatásaink az építőművészet területén Szakértelmünkkel segítjük ügyfeleinket Know-how és szolgáltatások Tanácsadás látványbeton feladatoknál Egyedi szerkezetek Egyedi zsaluzatok kisszériás és egyedi gyártása Konstruktív tanácsadás Egyedi zsaluhéj formák gyártása Építési ütemterv készítésének segítése Segítség az építési helyszínen Szerelési szolgáltatás Kivitelezési oktatás Támogatás a kivitelezés ellenőrzése során Zsaluzómester szolgáltatás Tesztbetonozásnál iránymutatás Oktatás és tréning építésvezetők és műszakvezetők részére Projekttámogatás Segítség a kivitelezés során Egyedi konstrukciók Logisztika 5

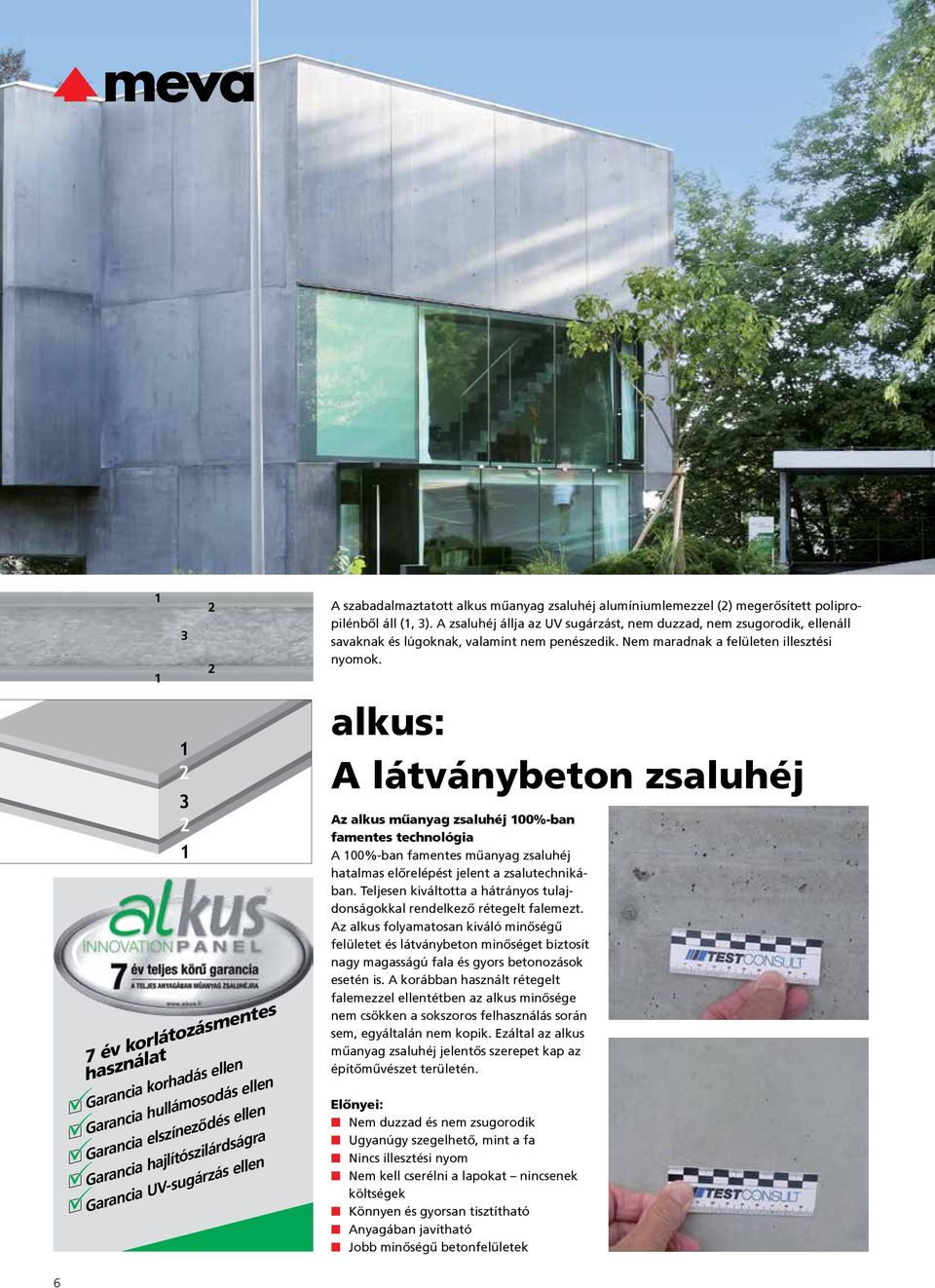

6 év korlátozásmentes használat Garancia korhadás ellen Garancia hullámosodás ellen Garancia elszínezõdés ellen Garancia hajlítószilárdságra Garancia UV-sugárzás ellen 2 2 A szabadalmaztatott alkus műanyag zsaluhéj alumíniumlemezzel (2) megerősített polipropilénből áll (1, 3). A zsaluhéj állja az UV sugárzást, nem duzzad, nem zsugorodik, ellenáll savaknak és lúgoknak, valamint nem penészedik. Nem maradnak a felületen illesztési nyomok. alkus: A látványbeton zsaluhéj Az alkus műanyag zsaluhéj 100%-ban famentes technológia A 100%-ban famentes műanyag zsaluhéj hatalmas előrelépést jelent a zsalutechnikában. Teljesen kiváltotta a hátrányos tulajdonságokkal rendelkező rétegelt falemezt. Az alkus folyamatosan kiváló minőségű felületet és látványbeton minőséget biztosít nagy magasságú fala és gyors betonozások esetén is. A korábban használt rétegelt falemezzel ellentétben az alkus minősége nem csökken a sokszoros felhasználás során sem, egyáltalán nem kopik. Ezáltal az alkus műanyag zsaluhéj jelentős szerepet kap az építőművészet területén. Előnyei: Nem duzzad és nem zsugorodik Ugyanúgy szegelhető, mint a fa Nincs illesztési nyom Nem kell cserélni a lapokat nincsenek költségek Könnyen és gyorsan tisztítható Anyagában javítható Jobb minőségű betonfelületek 6

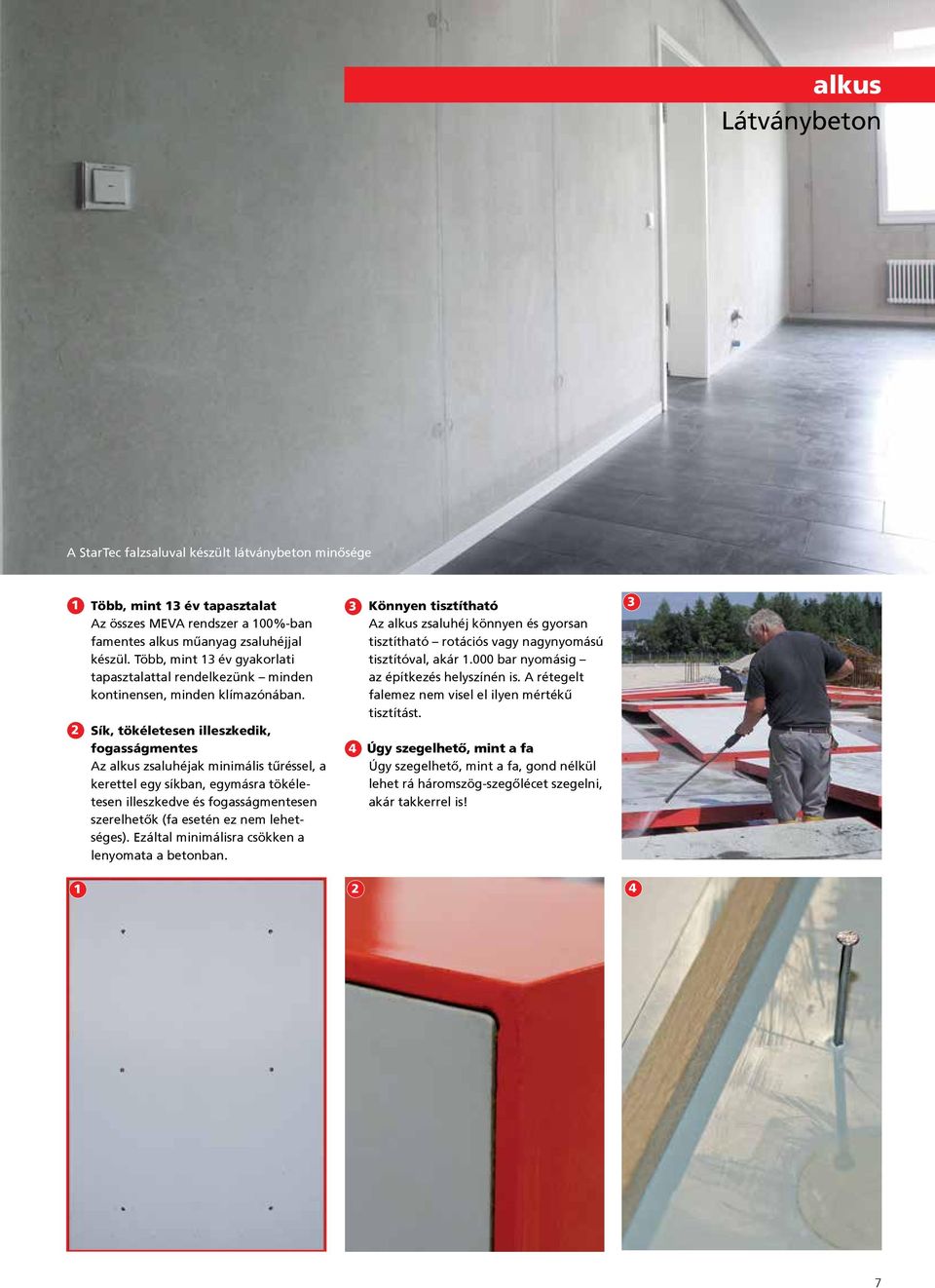

7 MEVA alkus Látványbeton A StarTec falzsaluval készült látványbeton minősége 1 2 Több, mint 13 év tapasztalat Az összes MEVA rendszer a 100%-ban famentes alkus műanyag zsaluhéjjal készül. Több, mint 13 év gyakorlati tapasztalattal rendelkezünk minden kontinensen, minden klímazónában. Sík, tökéletesen illeszkedik, fogasságmentes Az alkus zsaluhéjak minimális tűréssel, a kerettel egy síkban, egymásra tökéletesen illeszkedve és fogasságmentesen szerelhetők (fa esetén ez nem lehetséges). Ezáltal minimálisra csökken a lenyomata a betonban. 3 4 Könnyen tisztítható Az alkus zsaluhéj könnyen és gyorsan tisztítható rotációs vagy nagynyomású tisztítóval, akár bar nyomásig az építkezés helyszínén is. A rétegelt falemez nem visel el ilyen mértékű tisztítást. Úgy szegelhető, mint a fa Úgy szegelhető, mint a fa, gond nélkül lehet rá háromszög-szegőlécet szegelni, akár takkerrel is!

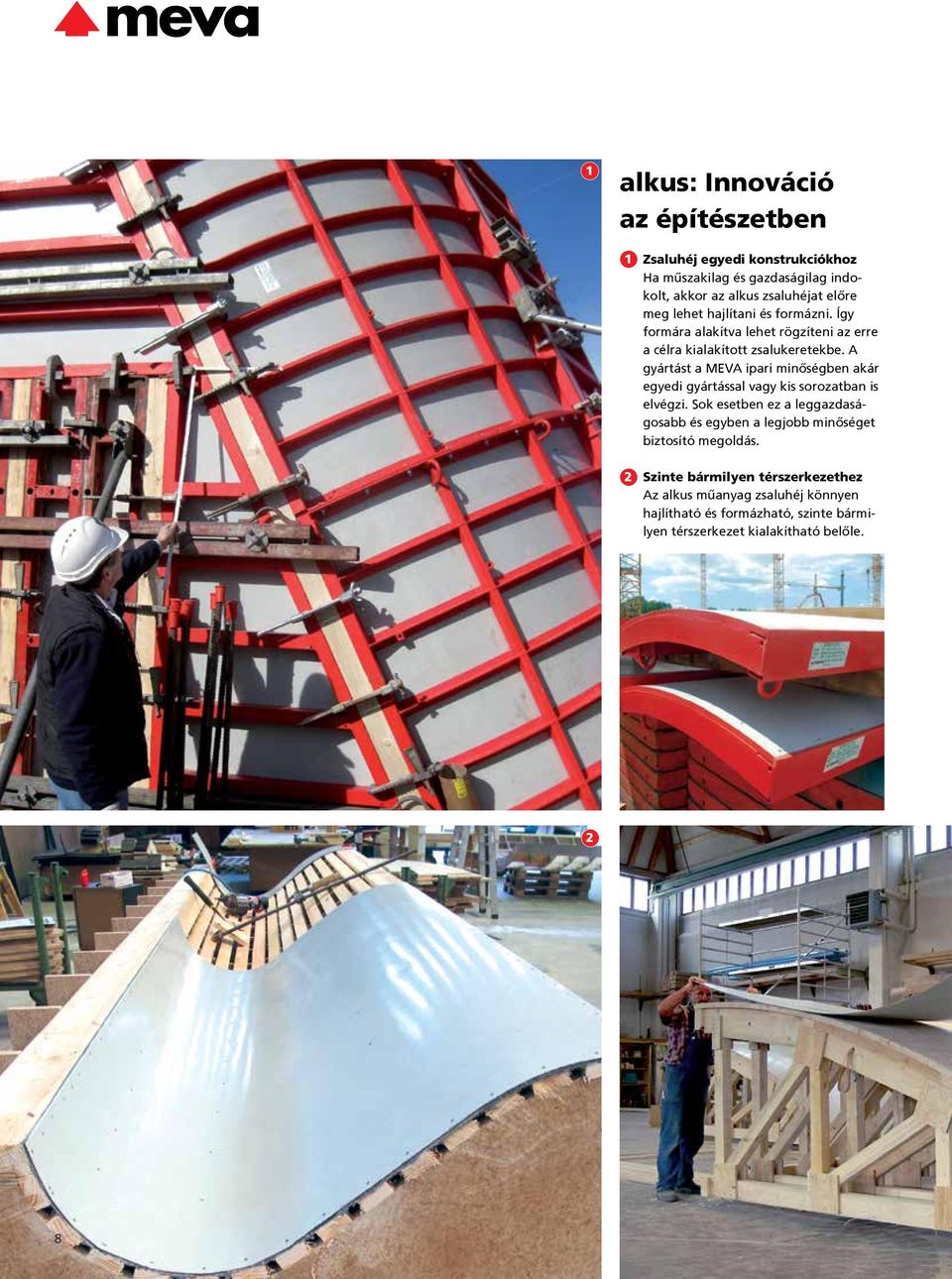

8 1 alkus: Innováció az építészetben 1 Zsaluhéj egyedi konstrukciókhoz Ha műszakilag és gazdaságilag indokolt, akkor az alkus zsaluhéjat előre meg lehet hajlítani és formázni. Így formára alakítva lehet rögzíteni az erre a célra kialakított zsalukeretekbe. A gyártást a MEVA ipari minőségben akár egyedi gyártással vagy kis sorozatban is elvégzi. Sok esetben ez a leggazdaságosabb és egyben a legjobb minőséget biztosító megoldás. 2 Szinte bármilyen térszerkezethez Az alkus műanyag zsaluhéj könnyen hajlítható és formázható, szinte bármilyen térszerkezet kialakítható belőle. 2 8

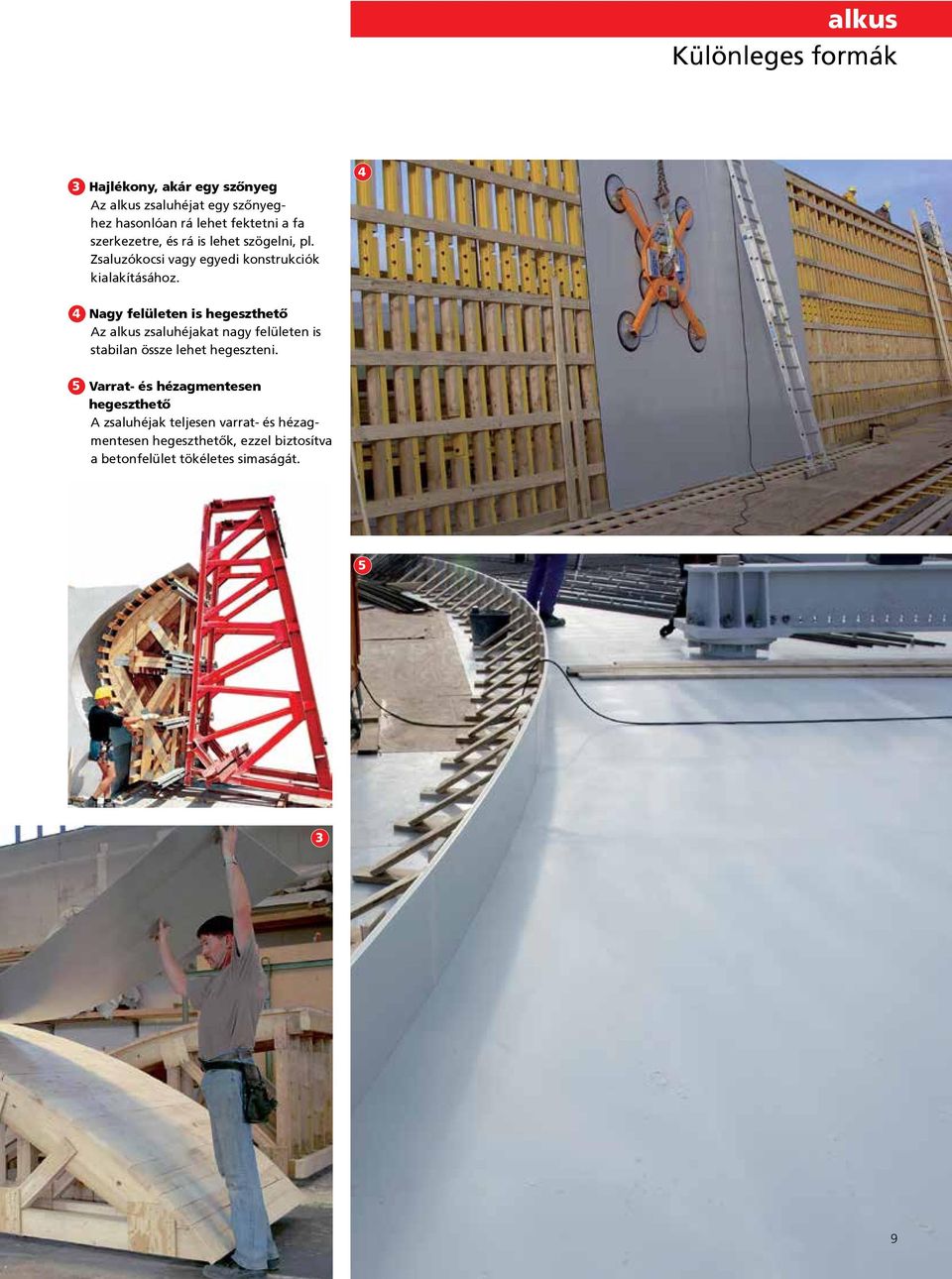

9 MEVA alkus Különleges formák 3 Hajlékony, akár egy szőnyeg Az alkus zsaluhéjat egy szőnyeghez hasonlóan rá lehet fektetni a fa szerkezetre, és rá is lehet szögelni, pl. Zsaluzókocsi vagy egyedi konstrukciók kialakításához. 4 4 Nagy felületen is hegeszthető Az alkus zsaluhéjakat nagy felületen is stabilan össze lehet hegeszteni. 5 Varrat- és hézagmentesen hegeszthető A zsaluhéjak teljesen varrat- és hézagmentesen hegeszthetők, ezzel biztosítva a betonfelület tökéletes simaságát

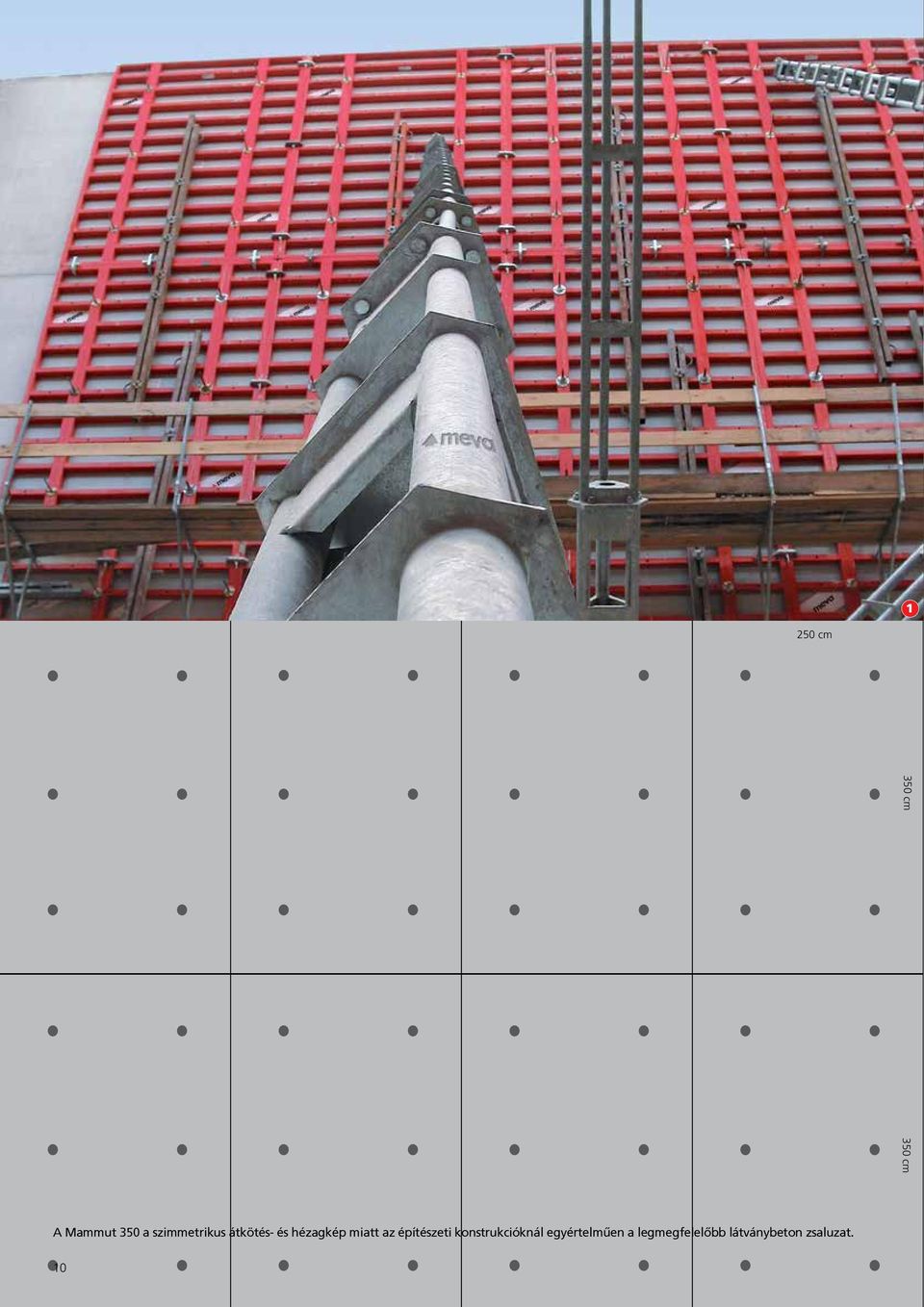

10 1 250 cm 350 cm 350 cm A Mammut 350 a szimmetrikus átkötés- és hézagkép miatt az építészeti konstrukcióknál egyértelműen a legmegfelelőbb látványbeton zsaluzat. 10

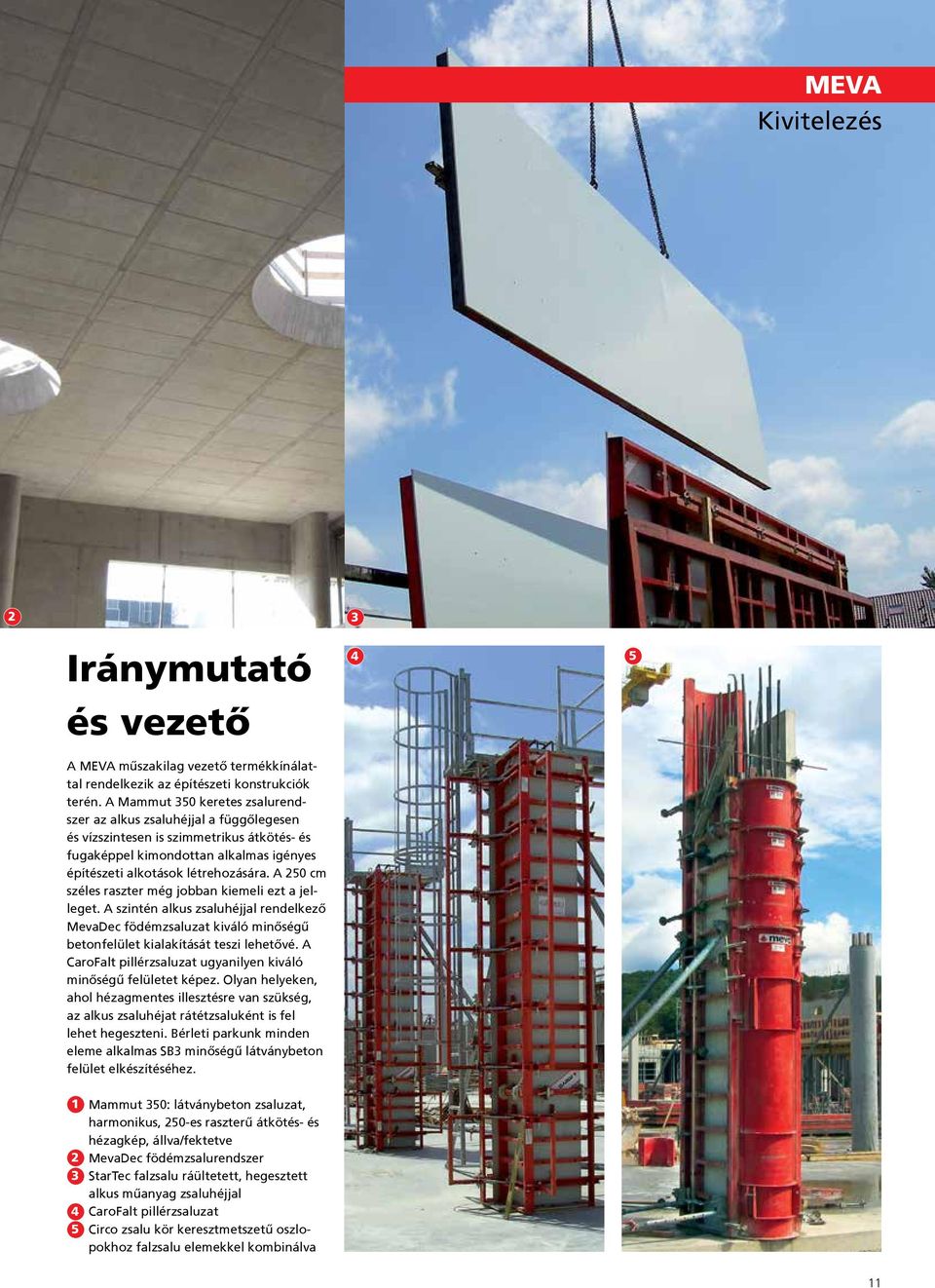

11 MEVA Kivitelezés MEVA 2 3 Iránymutató és vezető A MEVA műszakilag vezető termékkínálattal rendelkezik az építészeti konstrukciók terén. A Mammut 350 keretes zsalurendszer az alkus zsaluhéjjal a függőlegesen és vízszintesen is szimmetrikus átkötés- és fugaképpel kimondottan alkalmas igényes építészeti alkotások létrehozására. A 250 cm széles raszter még jobban kiemeli ezt a jelleget. A szintén alkus zsaluhéjjal rendelkező MevaDec födémzsaluzat kiváló minőségű betonfelület kialakítását teszi lehetővé. A CaroFalt pillérzsaluzat ugyanilyen kiváló minőségű felületet képez. Olyan helyeken, ahol hézagmentes illesztésre van szükség, az alkus zsaluhéjat rátétzsaluként is fel lehet hegeszteni. Bérleti parkunk minden eleme alkalmas SB3 minőségű látványbeton felület elkészítéséhez Mammut 350: látványbeton zsaluzat, harmonikus, 250-es raszterű átkötés- és hézagkép, állva/fektetve MevaDec födémzsalurendszer StarTec falzsalu ráültetett, hegesztett alkus műanyag zsaluhéjjal CaroFalt pillérzsaluzat Circo zsalu kör keresztmetszetű oszlopokhoz falzsalu elemekkel kombinálva 11

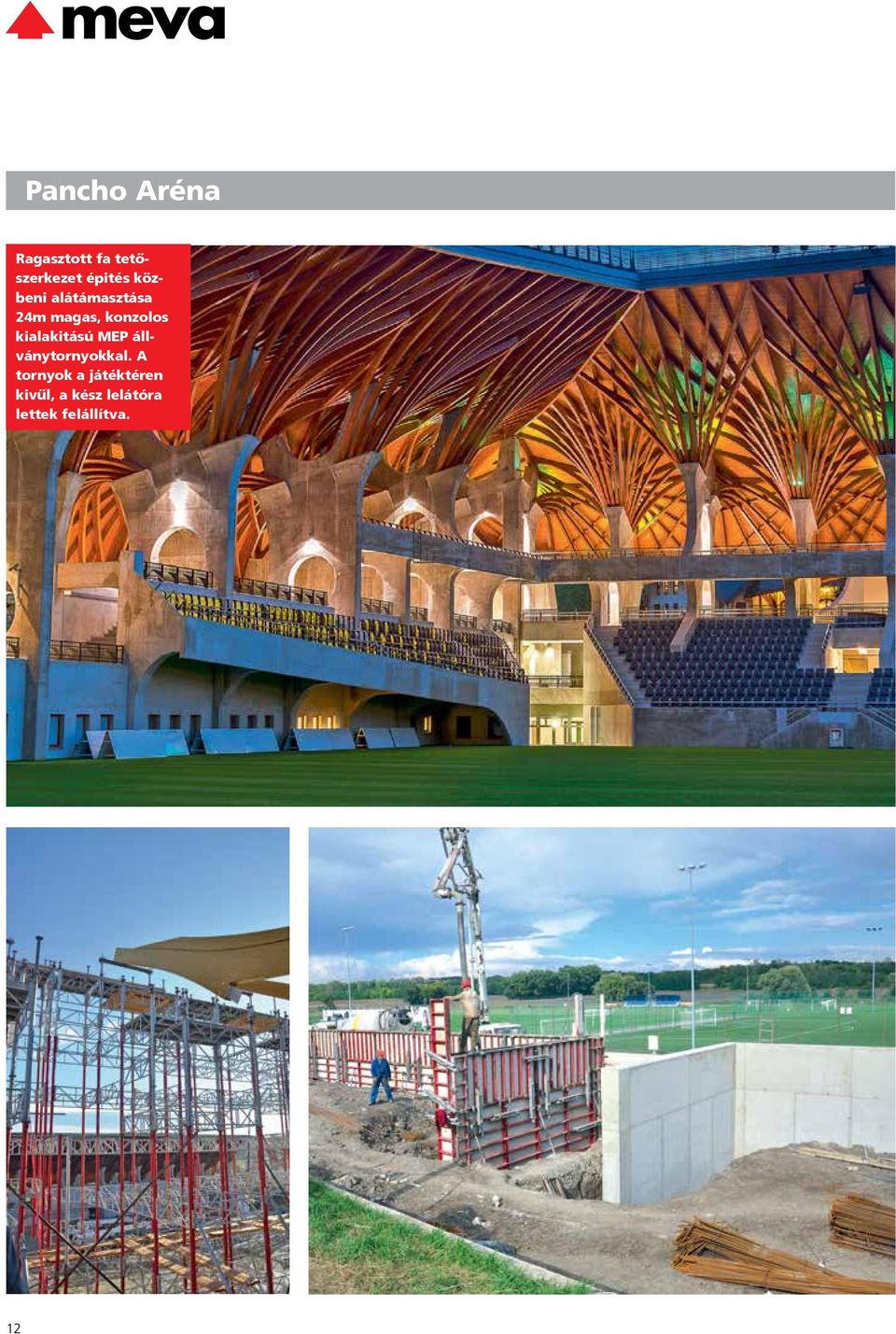

12 Pancho Aréna Ragasztott fa tetőszerkezet épités közbeni alátámasztása 24m magas, konzolos kialakitású MEP állványtornyokkal. A tornyok a játéktéren kivűl, a kész lelátóra lettek felállítva. 12

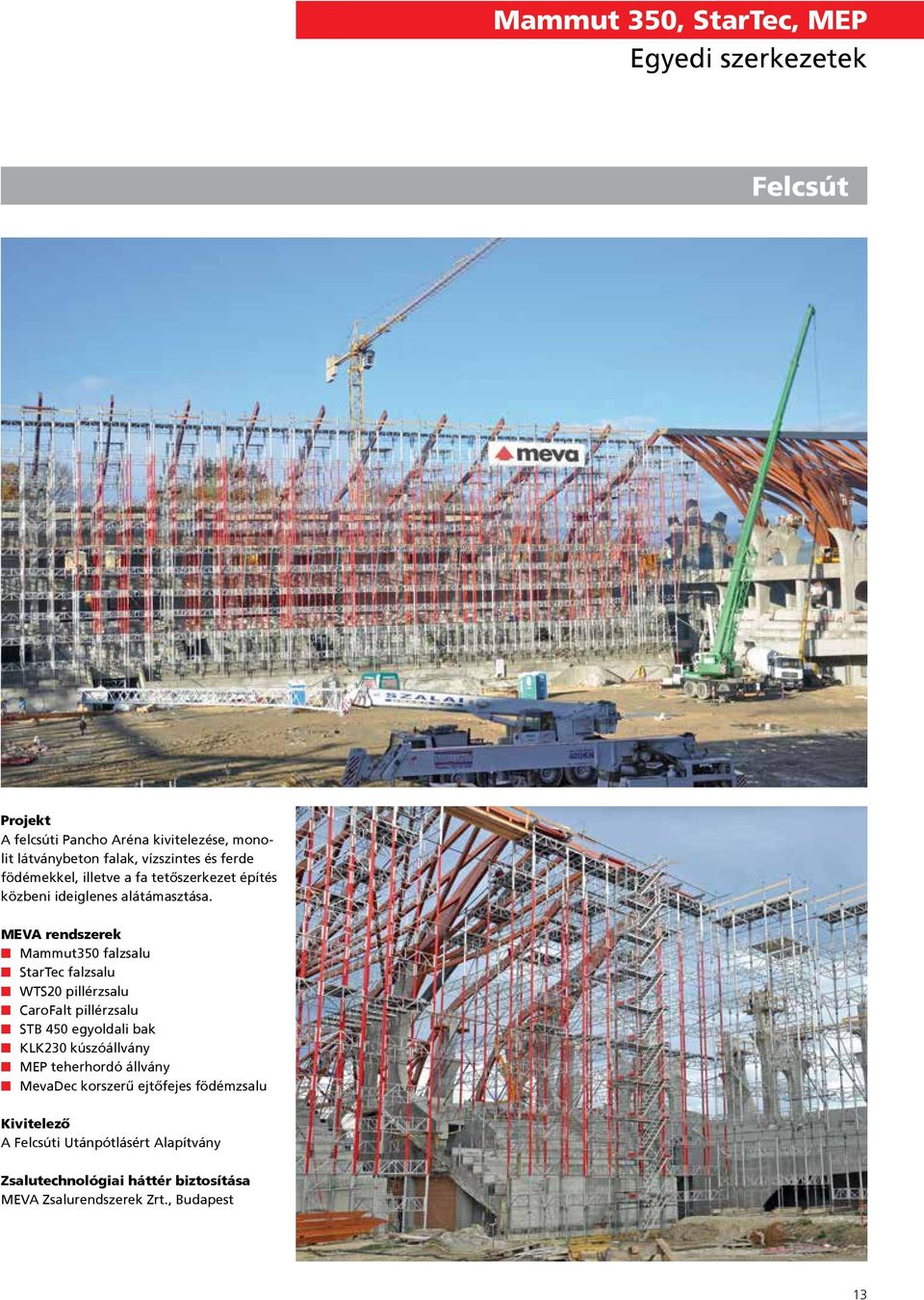

13 Mammut 350, StarTec, MEVA MEP Egyedi szerkezetek Felcsút Projekt A felcsúti Pancho Aréna kivitelezése, monolit látványbeton falak, vízszintes és ferde födémekkel, illetve a fa tetőszerkezet építés közbeni ideiglenes alátámasztása. MEVA rendszerek Mammut350 falzsalu StarTec falzsalu WTS20 pillérzsalu CaroFalt pillérzsalu STB 450 egyoldali bak KLK230 kúszóállvány MEP teherhordó állvány MevaDec korszerű ejtőfejes födémzsalu Kivitelező A Felcsúti Utánpótlásért Alapítvány Zsalutechnológiai háttér biztosítása MEVA Zsalurendszerek Zrt., Budapest 13

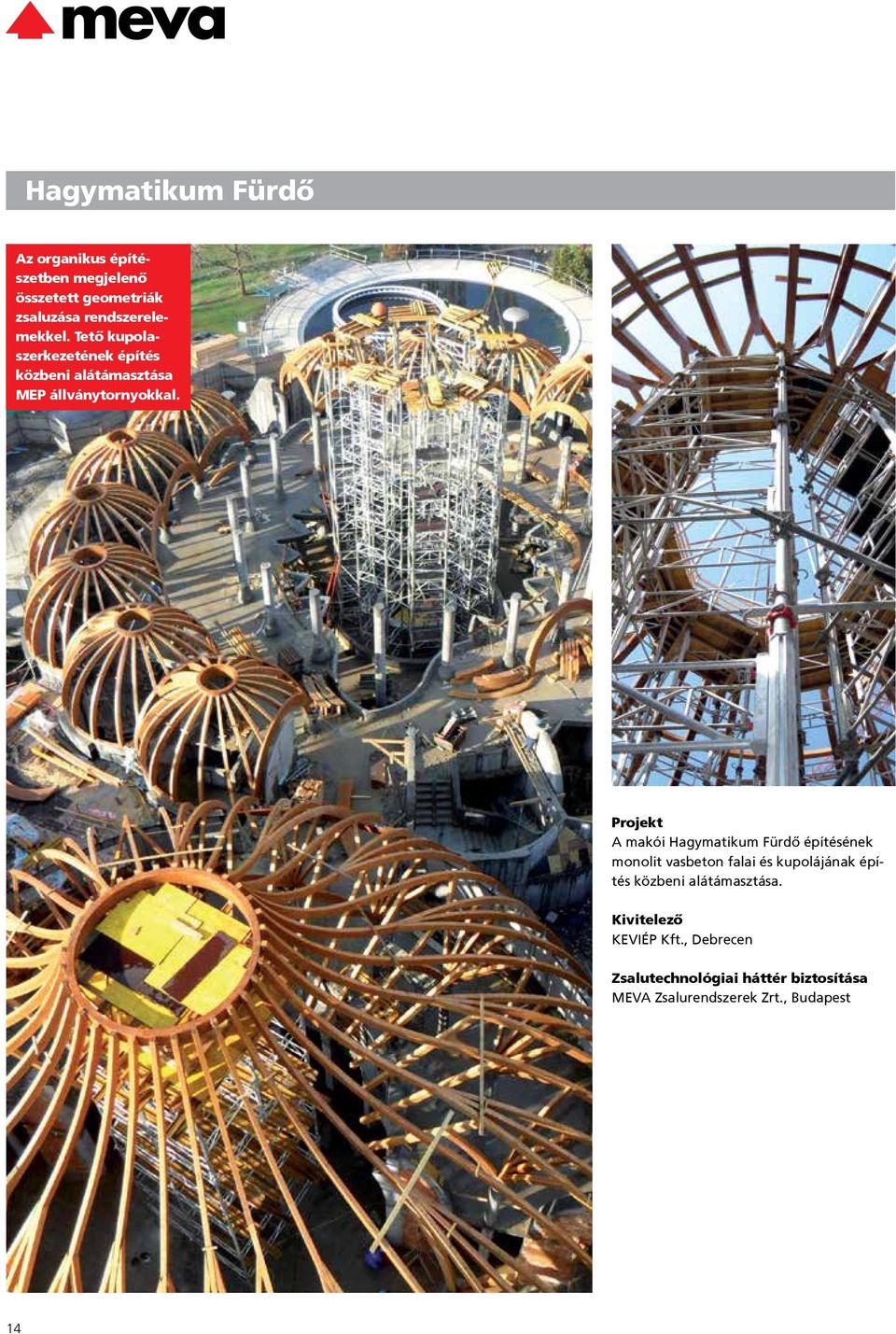

14 Hagymatikum Fürdő Az organikus építészetben megjelenő összetett geometriák zsaluzása rendszerelemekkel. Tető kupolaszerkezetének építés közbeni alátámasztása MEP állványtornyokkal. Projekt A makói Hagymatikum Fürdő építésének monolit vasbeton falai és kupolájának építés közbeni alátámasztása. Kivitelező KEVIÉP Kft., Debrecen Zsalutechnológiai háttér biztosítása MEVA Zsalurendszerek Zrt., Budapest 14

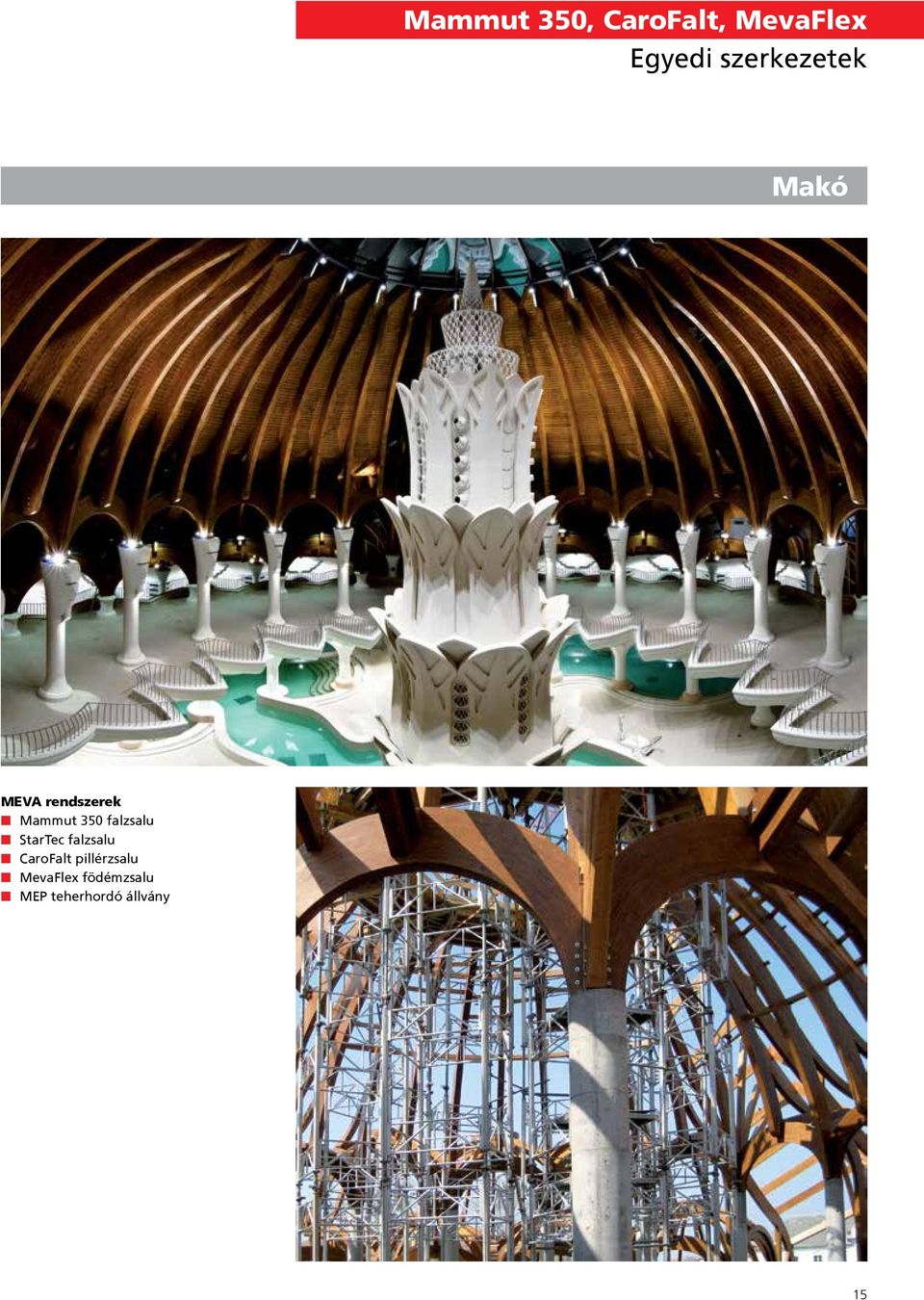

15 Mammut 350, CaroFalt, MEVA MevaFlex Egyedi szerkezetek Makó MEVA rendszerek Mammut 350 falzsalu StarTec falzsalu CaroFalt pillérzsalu MevaFlex födémzsalu MEP teherhordó állvány 15

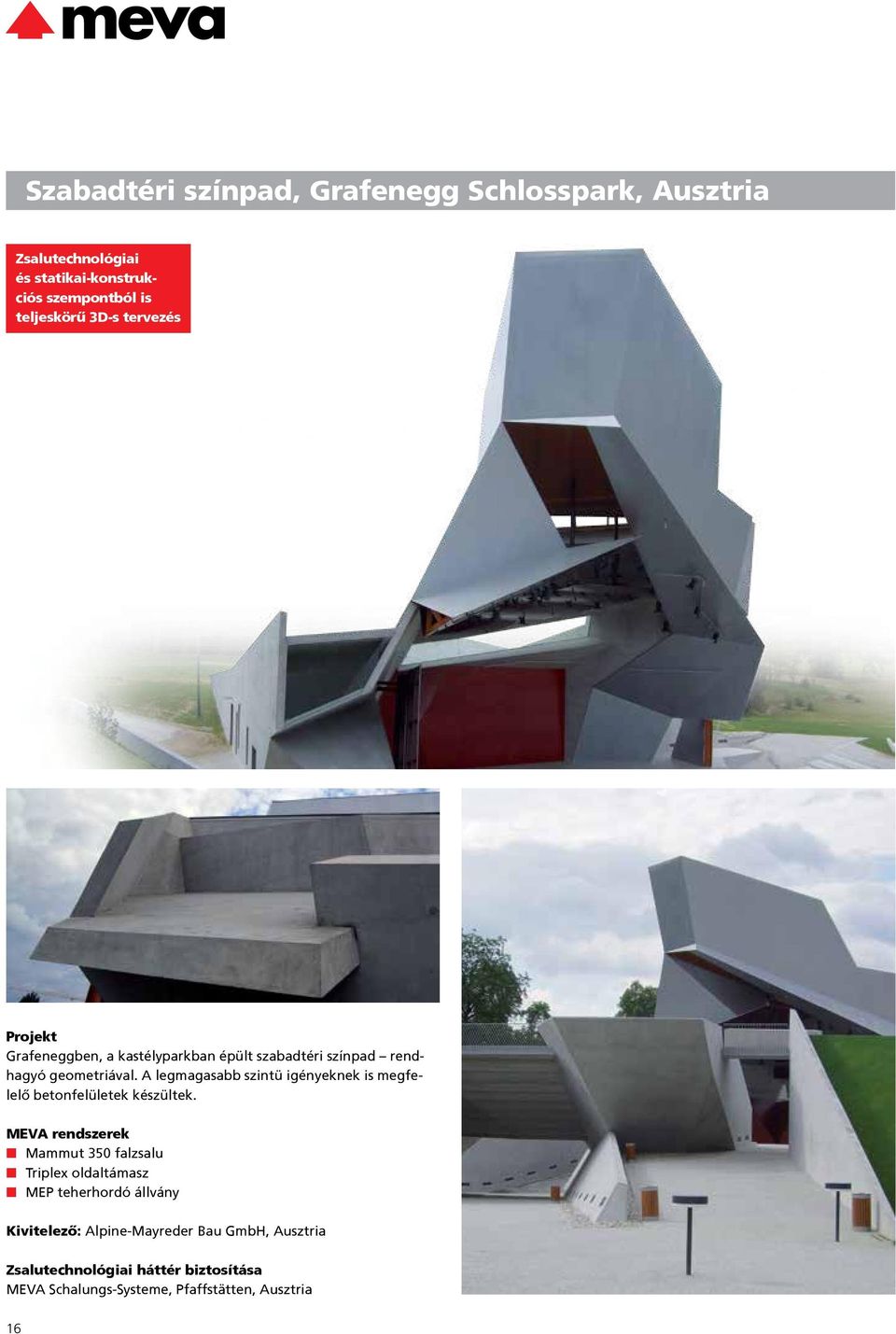

16 Szabadtéri színpad, Grafenegg Schlosspark, Ausztria Zsalutechnológiai és statikai-konstrukciós szempontból is teljeskörű 3D-s tervezés Projekt Grafeneggben, a kastélyparkban épült szabadtéri színpad rendhagyó geometriával. A legmagasabb szintü igényeknek is megfelelő betonfelületek készültek. MEVA rendszerek Mammut 350 falzsalu Triplex oldaltámasz MEP teherhordó állvány Kivitelező: Alpine-Mayreder Bau GmbH, Ausztria Zsalutechnológiai háttér biztosítása MEVA Schalungs-Systeme, Pfaffstätten, Ausztria 16

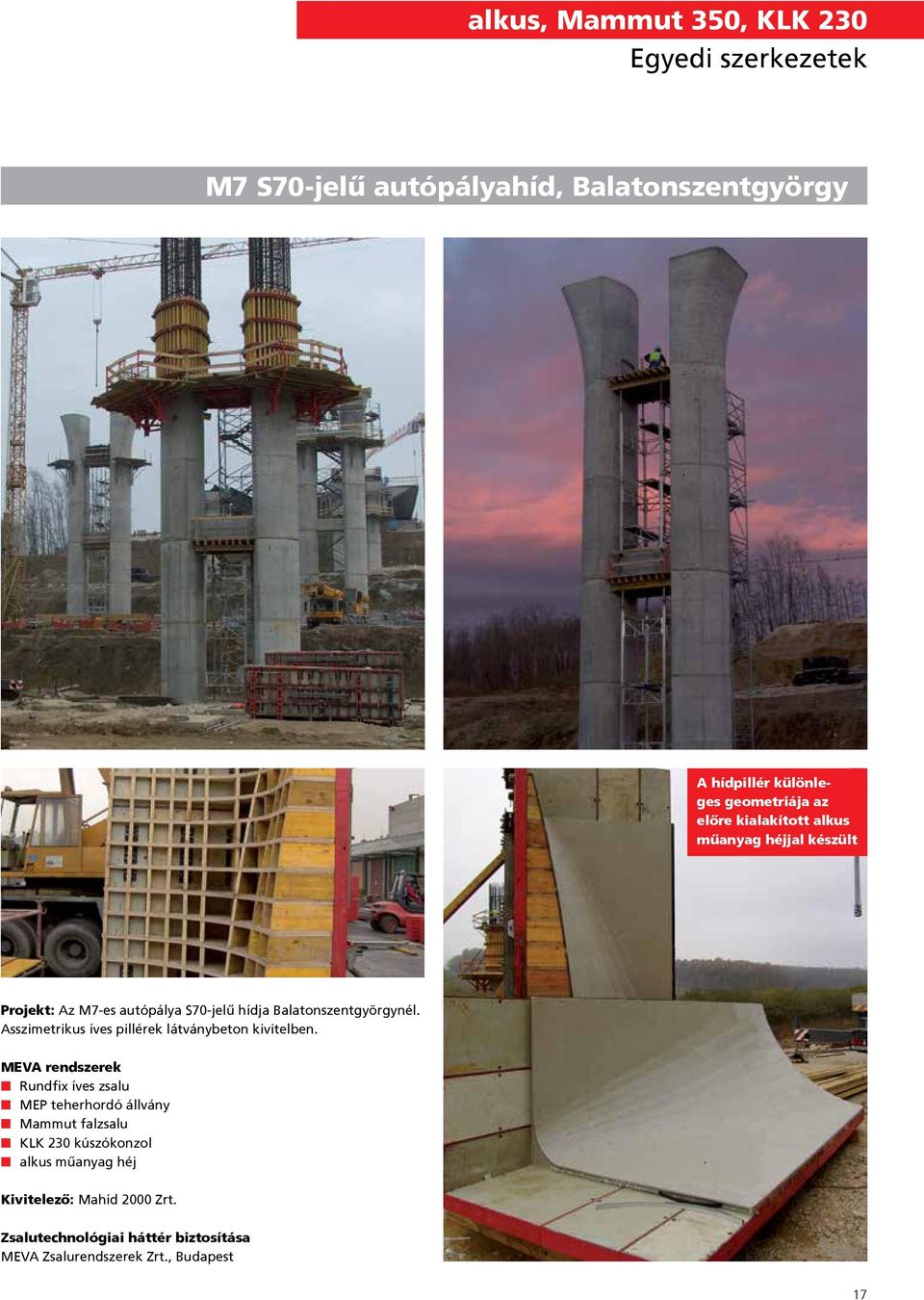

17 alkus, Mammut 350, KLK 230 Egyedi szerkezetek M7 S70-jelű autópályahíd, Balatonszentgyörgy A hídpillér különleges geometriája az előre kialakított alkus műanyag héjjal készült Projekt: Az M7-es autópálya S70-jelű hídja Balatonszentgyörgynél. Asszimetrikus íves pillérek látványbeton kivitelben. MEVA rendszerek Rundfix íves zsalu MEP teherhordó állvány Mammut falzsalu KLK 230 kúszókonzol alkus műanyag héj Kivitelező: Mahíd 2000 Zrt. Zsalutechnológiai háttér biztosítása MEVA Zsalurendszerek Zrt., Budapest 17

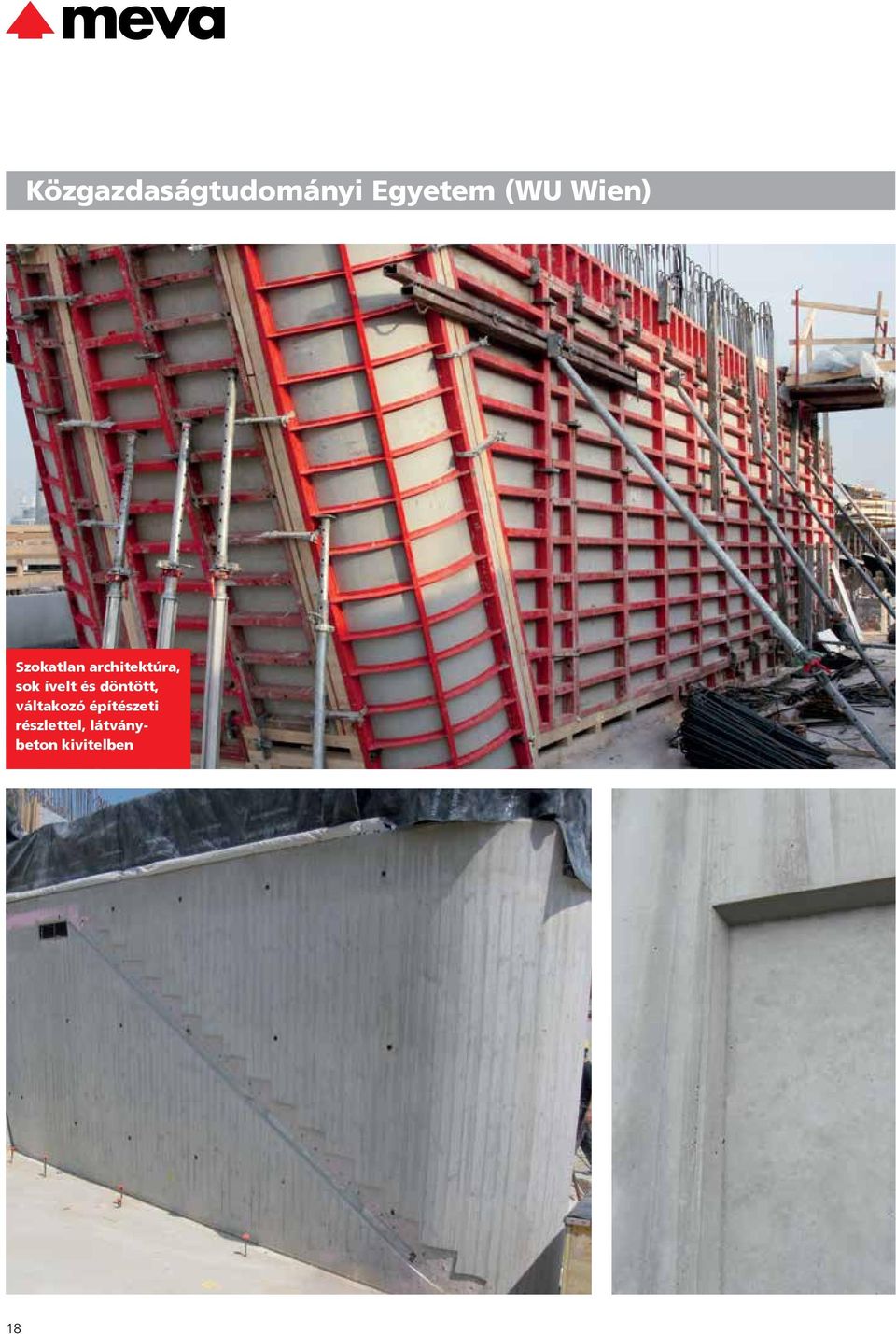

18 Közgazdaságtudományi Egyetem (WU Wien) Szokatlan architektúra, sok ívelt és döntött, váltakozó építészeti részlettel, látványbeton kivitelben 18

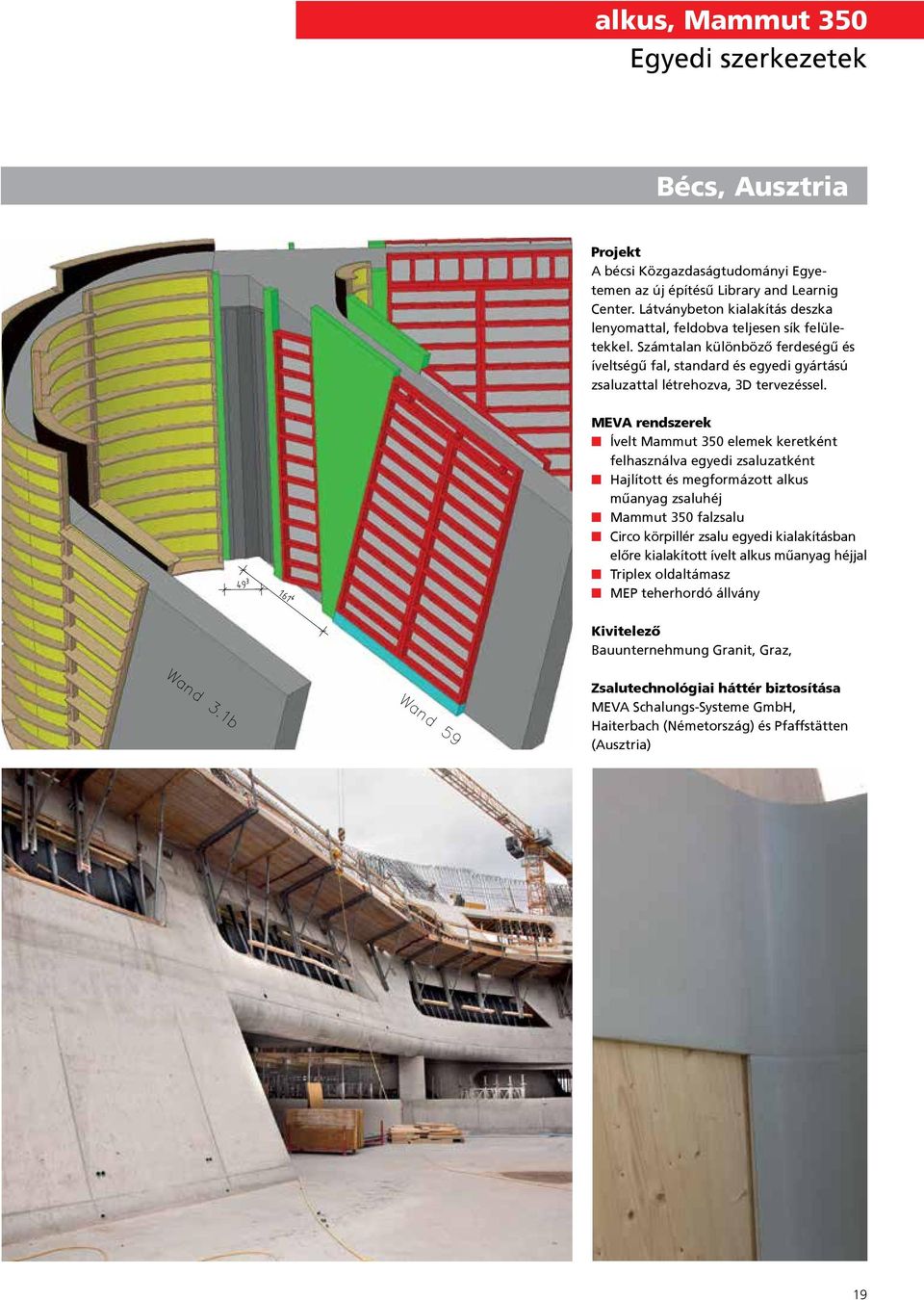

19 alkus, Mammut MEVA 350 Egyedi szerkezetek ACHT die Elemente sind ausreichend mit Richt Bécs, Ausztria Projekt A bécsi Közgazdaságtudományi Egyetemen az új építésű Library and Learnig Center. Látványbeton kialakítás deszka lenyomattal, feldobva teljesen sík felületekkel. Számtalan különböző ferdeségű és íveltségű fal, standard és egyedi gyártású zsaluzattal létrehozva, 3D tervezéssel. MEVA rendszerek Ívelt Mammut 350 elemek keretként felhasználva egyedi zsaluzatként Hajlított és megformázott alkus műanyag zsaluhéj Mammut 350 falzsalu Circo körpillér zsalu egyedi kialakításban előre kialakított ívelt alkus műanyag héjjal Triplex oldaltámasz MEP teherhordó állvány W1E W2 Sonderschalu Wandanschluss W1D M 1:5 Kivitelező Bauunternehmung Granit, Graz, Zsalutechnológiai háttér biztosítása MEVA Schalungs-Systeme GmbH, Haiterbach (Németország) és Pfaffstätten (Ausztria) Architekt jmo mga 19

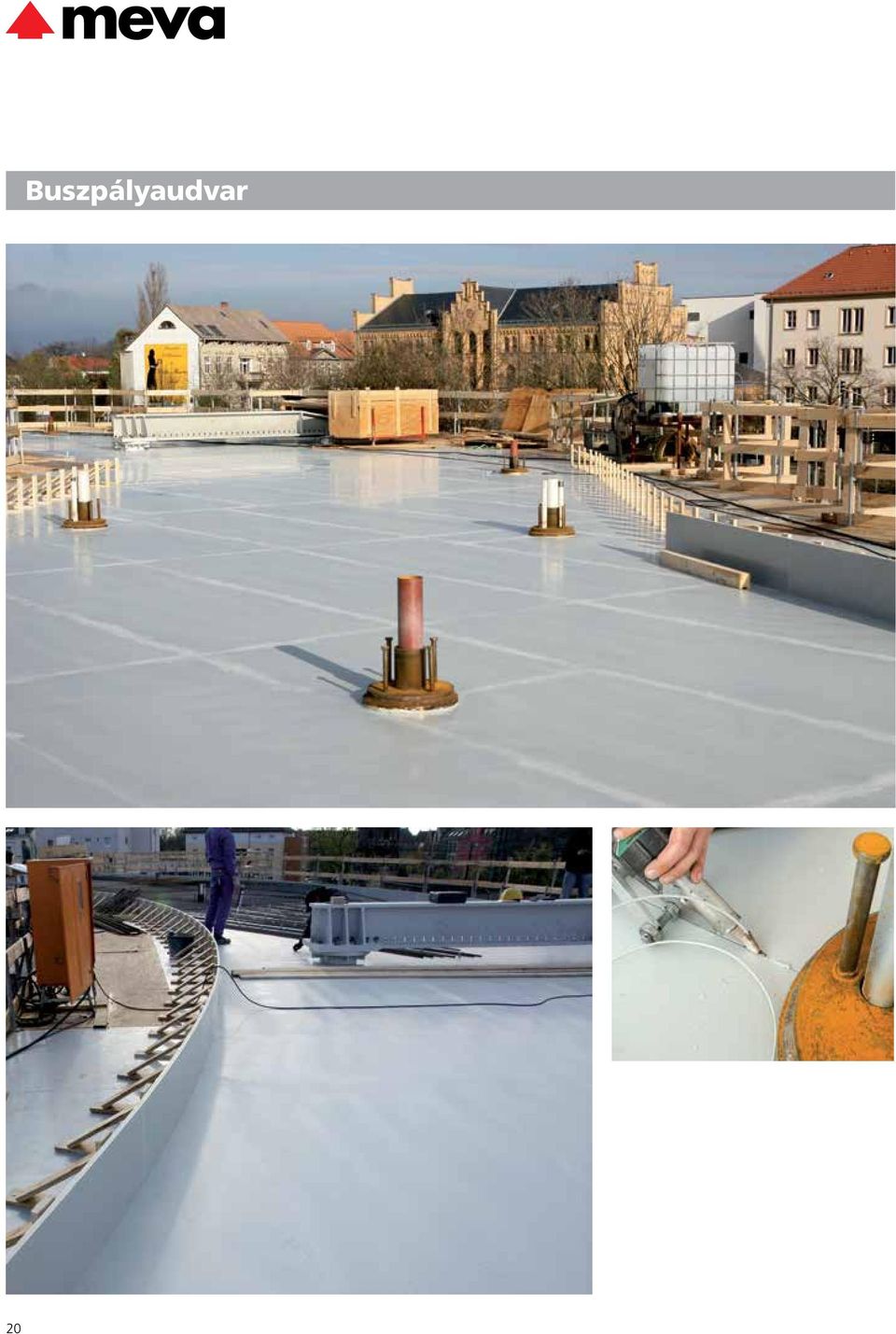

20 20 Buszpályaudvar

21 MEVA alkus Egyedi szerkezetek Merseburg, Németország 760 m 2 látványbeton tető hegesztett alkus műanyag héjakkal varrat és fugamentesen kialakítva Projekt Merseburg város új buszpályaudvara 760 m 2 -es hullámvonal alaprajzú tető teljes mértékben fuga- és lenyomatmentes SB4-es látszóbeton osztály szerinti minőségben kialakítva. MEVA megoldás Teljes felületén a helyszínen varratmentesen összehegesztett alkus műanyag zsaluhéj felület. Szegélyzsalu függőlegesen hegesztett alkus csíkokból szilikonos tömítéssel. Kivitelezés Kramer GmbH + Co KG Merseburg Zsalutechnológiai háttér biztosítása MEVA Schalungs-Systeme, Dresden 21

22 4-es Metró Keleti Pu. állomás, Budapest 81 m 2 -es lenyomatmentes betonfelület előállítása, fugamentesen, részben a helyszínen összehegesztett és felpolírozott alkus műanyag héjjal Projekt 4-es Metró Keleti Pályaudvari állomás egyoldali bélésfalának kivitelezése MEVA megoldás A MEVA telephelyén előszerelt 9x2,5 m-es zsaluegységeket a helyszínen egységes felületté hegesztették és felpolírozták. Az egyoldali zsaluzatként beépített, lenyomatmentes szerkezet magasítóelemekkel ellátott STB450 egyoldali bakokra volt szerelve MEVA rendszerek alkus műanyag héj STB 450-es egyoldali bak Triplex ferde oldaltámasz Kivitelező Strabag AG - Vinci Construction S.A.S. Konzorcium Zsalutechnológiai háttér biztosítása MEVA Zsalurendszerek Zrt., Budapest 22

23 alkus, MEVASTB 450 Látványbeton falak Tullner Feld vasútállomás, Ausztria Építészeti látványelem betonlenyomat hajlított alkus műanyag héjjal Projekt Vasútállomás látványbeton kivitelben: 52 pillér egységes felületi képének kialakítása MEVA megoldás STB 450 támasztóbak és előre meghajlított alkus héj felhasználásával készült egyedi zsaluzat Kivitelező: AST Baugesellschaft, Wolff & Müller Zsalutechnológiai háttér biztosítása MEVA Schalungs-Systeme, Pfaffstätten, Ausztria 23

24 Gmeiner Baumhaus, St. Gallen, Svájc Sötétre szinezett látványbeton kivitelezése - különleges követelmények a felületi minőséggel szemben Projekt Gmeiner Baumhaus építészeti megjelenés fokozott követelményekkel a kezeletlen látványbeton felületekkel szemben: szimmetrikus elrendezésű átkötési helyek és fugakép - vízszintes fugák nélkül, betonozás feketére színezett betonnal MEVA rendszerek Mammut 350 falzsalu alkus műanyag héjjal Kivitelező Häusle und Koller, Gossau, Svájc Zsalutechnológiai háttér biztosítása MEVA Schalungs-Systeme, Seon, Svájc 24

25 akus, Mammut 350 MEVAStarTec Látványbeton falak Lia Manoliu Nemzeti Stadion, Bukarest, Románia 120 pillér 27,5 m-es magassággal látványbeton felülettel és 2 napos betonozási ütemekkel Projekt nézőszámú újonnan épült román Lia Manoliu Nemzeti Stadion kivitelezése. MEVA rendszerek Space állványtorony StarTec falzsalu Kivitelező JV Max Bögl Astaldi Zsalutechnológiai háttér biztosítása MEVA Sisteme de Cofraje, Bukarest 25

26 MEVA Formwork Systems, Mumbai, India MEVA Schalungs-Systeme, Seon, Schweiz A MEVA család otthona a Feketeerdőben lévő Haiterbach-ban van. A MEVA 40 értékesítési hellyel kereken 30 országban van jelen és 10 logisztikai központjával világszerte képviselteti magát. A központban található a kutatás és fejlesztés, a gyártás, logisztika, az alkalmazástechnika és a központi értékesítés. Tiszta és átlátható folyamatok, költségtakarékos bérleti koncepciók, kompetens műszaki támogatás a tökéletes betonozási eredmény eléréséhez: a középpontban a megrendelő tökéletes kiszolgálása áll. MEVA Formwork Systems, Tamworth, Great Britain MEVA Bekistingssystemen, Gouda, Nederland MEVA Sisteme de Cofraje, Bucuresti, Romania MEVA Schalungs Systeme Pfaffstätten, A - Österreich MEVA Schalungs Systeme Seon, CH - Schweiz/Suisse/Svizzera MEVA Formwork Systems Tamworth, GB - United Kingdom Novatec Construction Systems Adelaide, AUS - Australia MEVA Sistemas de Encofrado Bogotá, CO - Colombia MEVA Zsalurendszerek Budapest, H - Magyarország N.V. van Haut Kruibeke, B - België/Belgique MEVA Schalungs Systeme Haiterbach, D - Deutschland VIBAU Gradevinska Tehnika Bestovje, HR - Hrvatska MEVA Formwork Systems Toronto, CDN - Canada MEVA Systèmes de Coffrage Sarreguemines, F - France MEVA Formwork Systems Mumbai, IND - India 26

27 MEVA International MEVA MEVA Schalungs-Systeme, Haiterbach, Deutschland MEVA Formwork Systems, Springfield, Ohio, USA UAB Murameda Kaunas, LT - Lietuva Corpinsa Cuidad de Panamá, PA - Panamá MEVA Asia Pacific Singapore, SGP - Singapore Waiko Engineering Works Perak, MAL - Malaysia PPU Palisander Bialystok, PL - Polska VIBA Petrovce, SLO - Slovenija Teknikk Oslo, N - Norge MEVA Sisteme de cofraje Bucuresti, RO - Romania MEVA KHK Dubai, UAE - United Arab Emirates MEVA Bekistingssystemen Gouda, NL - Nederland ZAO MosMeva Moskva, Sankt-Peterburg, RUS - Rossija MEVA Formwork Systems Springfield, Ohio USA - United States of America 27
